| Produkttyp | Lamineringsmaskin för hem och kontor |
| Märke | Dahle |
| Modell | 70103 |
| Maximal lamineringsbredd | 325 mm (A3) |
| Maximal lamineringstjocklek | 0,5 mm |
| Stödd filmtjocklek | 2x80 mikron och 2x125 mikron |
| Märkspänning | 220-240 V, 50-60 Hz |
| Strömförbrukning | 1,7 A |
| Effektförbrukning | 365 W |
| Förvärmningstid | 3 till 5 minuter |
| Lamineringshastighet | 250 mm/min |
| Kallaminering | Ja |
| Automatisk avstängning | Nej |
| Vikt | 1,7 kg |
| Mått (L x B x H) | 454 x 150 x 78 mm |
| Huvudfunktioner | Varm- och kallaminering, automatisk matning |
| Underhåll och rengöring | Rengör med en mjuk duk; använd inte slipande rengöringsmedel |
| Säkerhet | Täck inte över apparaten, använd inte nära vatten eller värme, koppla ur efter användning |
| Reservdelar och reparerbarhet | Ej specificerat i manualen; kontakta Dahles kundtjänst |
| Allmän information | Använd endast lämpliga fickor; ta bort häftklamrar och gem före laminering |
Vanliga frågor - 70103 Dahle
Användarfrågor om 70103 Dahle
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Lamineringsmaskin i PDF-format gratis! Hitta din manual 70103 - Dahle och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 70103 av märket Dahle.
BRUKSANVISNING 70103 Dahle
1.7 Leveringsomvang 88
2 Bediening 89

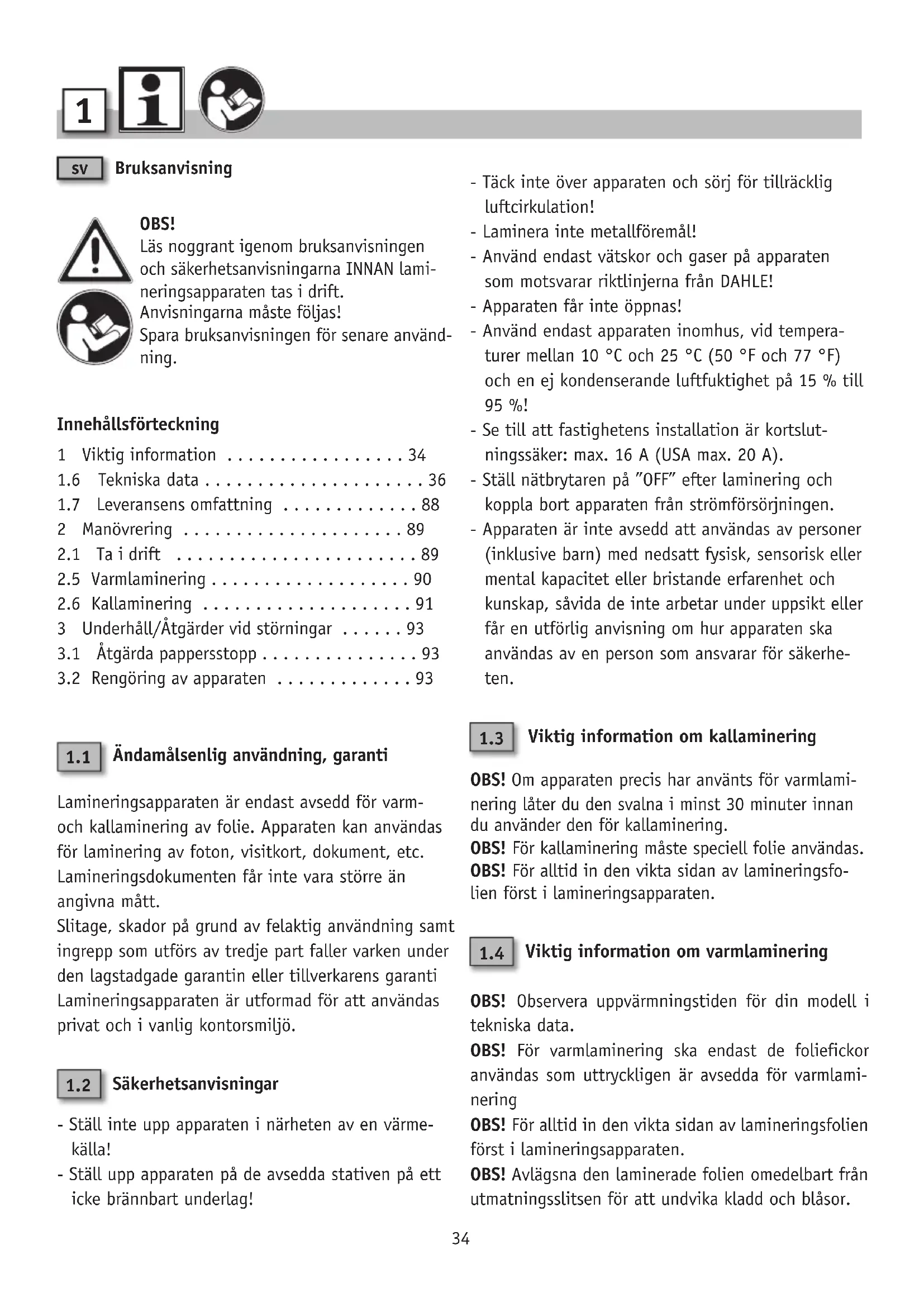

Läs noggrant igenom bruksanvisningen och säkerhetsanvisningarna INNAN lami- neringsapparaten tas i drift. Anvisningarna måste följas!
Spara bruksanvisningen för senare användning.
Innehållsförteckning
1 Viktig information 34
1.6 Tekniska data 36
1.7 Leveransens omfattning 88
2 Manövrering 89
2.1 Ta i drift 89
2.5 Varmlaminering ..... 90
2.6 Kallaminering 91
3 Underhåll/Åtgärder vid störningar .....93
3.1 Åtgärda pappersstopp ..... 93
3.2 Rengöring av apparaten ..... 93
1.1 Ändamålsenlig användning, garanti
Lamineringsapparaten är endast avsedd för varm- och kallaminering av folie. Apparaten kan användas för laminering av foton, visitkort, dokument, etc. Lamineringsdokumenten får inte vara större än angivna mått.
Slitage, skador på grund av felaktig användning samt ingrepp som utförs av tredje part faller varken under den lagstadgade garantin eller tillverkarens garanti Lamineringsapparaten är utformad för att användas privat och i vanlig kontorsmiljö.
- Ställ inte upp apparaten i närheten av en värmekälla!
-
Ställ upp apparaten på de avsedda stativen på ett icke brännbart underlag!
-
Täck inte över apparaten och sörj för tillräcklig luftcirkulation!
- Laminera inte metallföremål!
- Använd endast vätskor och gaser på apparaten som motsvarar riktlinjerna från DAHLE!
- Apparaten får inte öppnas!
- Använd endast apparaten inomhus, vid temperaturer mellan 10 °C och 25 °C (50 °F och 77 °F) och en ej kondenserande luftfuktighet på 15 % till 95 %!
- Se till att fastighetens installation är kortslutningssäker: max. 16 A (USA max. 20 A).
- Ställ nätbrytaren på "OFF" efter laminering och koppla bort apparaten från strömförsörjningen.
- Apparaten är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental kapacitet eller bristande erfarenhet och kunskap, såvida de inte arbetar under uppsikt eller får en utförlig anvisning om hur apparaten ska användas av en person som ansvarar för säkerheten.
OBS! Om apparaten precis har använts för varmlaminering läter du den svalna i minst 30 minuter innan du använder den för kallaminering.
OBS! För kallaminering måste speciell folie användas.
OBS! För alltid in den vikta sidan av lamineringsfolien först i lamineringsapparaten.
OBS! Observera uppvärmningstiden för din modell i tekniska data.
OBS! För varmlaminering ska endast de foliefickor användas som uttryckligen är avsedda för varmlaminering
OBS! För alltid in den vikta sidan av lamineringsfolien först i lamineringsapparaten.
OBS! Avlägsna den laminerade folien omedelbart från utmatningsslitsen för att undvika kladd och blåsor.
OBS (bara för 70104/70103)! För att uppnå ett bättre lamineringsresultat vid användning av lamineringsfolie på 2×125 mikron väntar du ytterligare 3–5 minuter efter att lysdioden READY har tänts.
1.5 Piktogramförklaring
Viktig information
Läs användarinformationen/säkerhetsanvisningarna
OBS!
Använd inte apparaten i närheten av frä- tande ämnen.
Ställ upp apparaten så att den står sta- digt!
Använd inte apparaten i närheten av brännbara vätskor eller gaser.
Låt inte lamineringsapparaten arbeta utan uppsikt!
Utsätt inte apparaten för väta!
Denna lamineringsapparat får inte användas av barn (produkten är ingen leksak)!
Vidrör inte pappersinmatningen med händerna.
Vidrör inte pappersinmatningen med klädesplagg!
Vidrör inte pappersinmatningen med håret!
Håll sprayburkar på avständ!
Ta bort eventuella gem och häftklammar inför lamineringsprocessen!
För inte in disketter/cd-skivor/dvd-skivor!
Vid störningar eller underhållsarbeten måste lamineringsapparaten kopplas bort från strömförsörjningen!
Automatisk inmatning
Stickkontakten fungerar som frånskiljningsanordning för strömförsörjningen.
Nätuttaget måste alltid vara lättåtkomligt!
Manövrering
Redo
I drift
Varmlaminering
Kallaminering
Vänta tills drifttemperaturen för kallaminering har uppnåtts.
Vänta tills drifttemperaturen för varmlaminering har uppnåtts.
Täck inte över apparaten och sörj för till-räcklig luftcirkulation!
Placera det dokument som ska lamineras i mitten av lamineringsfolien!
För in lamineringsfolien enligt markeringarna i inmatningsslitsen!
Underhållsanvisningar/åtgärder vid störningar
1.6 Tekniska data – Med reservation för tekniska ändringar!
| Modell 70104 70103 | 70204 | ||
| max. breddlamineringsfolie | A4230 mm/9,0" | A3325 mm/12,8" | A4230 mm/9,0" |
| max. laminerbar tjocklek 0,5 mm | |||
| max. lamineringsfolietjocklek 2x80 mikron / 2x125 mikron | |||
| Märkspänning 220-240 V | ~; 50-60 Hz | ||
| Strömförbrukning 1,3 A 1,7 A 2,5 A | |||
| Strömförbrukning/Uppvärmningstid 1,3 | A 1,7 A 6,1 A | ||
| Effektförbrukning 265 W 365 W 575 W | |||
| Effektförbrukning/Uppvärmningstid 265 W 365 W 1400 W | |||
| Uppvärmningstid 3-5 minuter 3-5 minuter 30 sekunder | |||
| Lamineringshastighet 250 mm/min | 250 mm/min | 500 mm/min | |
| Frånkopplingsautomatik när apparaten inte används | nej | nej | efter 30 minuter |
| Kallaminering | ja | ja | nej |
| Vikt | 1,25 kg | 1,7 kg | 1,5 kg |
| Mätt | Bredd: 360 mmDjup: 150 mmHöjd: 78 mm | Bredd: 454 mmDjup: 150 mmHöjd: 78 mm | Bredd: 360 mmDjup: 150 mmHöjd: 78 mm |
| Modell 70203 70304 | 70303 | ||
| max. breddlamineringsfolie | A3325 mm/12,8" | A4230 mm/9,0" | A3325 mm/12,8" |
| max. laminerbar tjocklek 0,5 mm | |||
| max. lamineringsfolietjocklek 2x80 mikron / 2x125 mikron | |||
| Märkspänning 220-240 V | ~; 50-60 Hz | ||
| Strömförbrukning 2,5 A 2,5 A 2,5 A | |||
| Strömförbrukning/Uppvärmningstid 6,1 | A 6,1 A 6,1 A | ||
| Effektförbrukning 575 W 575 W 575 W | |||
| Effektförbrukning/Uppvärmningstid | 1400 W | 1400 W | 1400 W |
| Uppvärmningstid | 40 sekunder | 30 sekunder | 40 sekunder |
| Lamineringshastighet 500 mm/min | 500 mm/min | 500 mm/min | |
| Fränkopplingsautomatik när apparaten inte används | efter 30 minuter | efter 30 minuter | efter 30 minuter |
| Kallaminering | nej | nej | nej |
| Vikt | 2,0 kg | 2,0 kg | 2,6 kg |
| Mätt | Bredd: 454 mmDjup: 150 mmHöjd: 78 mm | Bredd: 360 mmDjup: 150 mmHöjd: 78 mm | Bredd: 454 mmDjup: 150 mmHöjd: 78 mm |
Avfallshantera lamineringsapparaten korrekt och miljöriktigt på auktoriserad återvinningscentral. Kasta inga delar av lamineringsapparaten eller förpackningen i hushållssoporna.
