| Tip de produs | Mașină de laminat (plastifiat) pentru uz casnic și birou |
| Marcă | Dahle |
| Model | 70103 |
| Lățimea maximă de plastifiere | 325 mm (A3) |
| Grosimea maximă plastifiabilă | 0,5 mm |
| Grosimea filmului suportată | 2x80 microni și 2x125 microni |
| Tensiunea nominală | 220-240 V, 50-60 Hz |
| Consum de curent | 1,7 A |
| Putere absorbită | 365 W |
| Timp de preîncălzire | 3 până la 5 minute |
| Viteza de plastifiere | 250 mm/min |
| Plastifiere la rece | Da |
| Oprire automată | Nu |
| Greutate | 1,7 kg |
| Dimensiuni (L x A x Î) | 454 x 150 x 78 mm |
| Funcții principale | Plastifiere la cald și la rece, introducere automată |
| Întreținere și curățare | Curățați cu o cârpă moale; nu utilizați produse abrazive |
| Siguranță | Nu acoperiți aparatul, nu utilizați aproape de apă sau căldură, deconectați după utilizare |
| Piese de schimb și reparabilitate | Nespecificat în manual; contactați serviciul de asistență Dahle |
| Informații generale | Utilizați numai folii potrivite; scoateți capsele și agrafele înainte de plastifiere |
Întrebări frecvente - 70103 Dahle
Întrebările utilizatorilor despre 70103 Dahle
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de laminat în format PDF gratuit! Găsiți manualul dvs. 70103 - Dahle și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. 70103 mărcii Dahle.

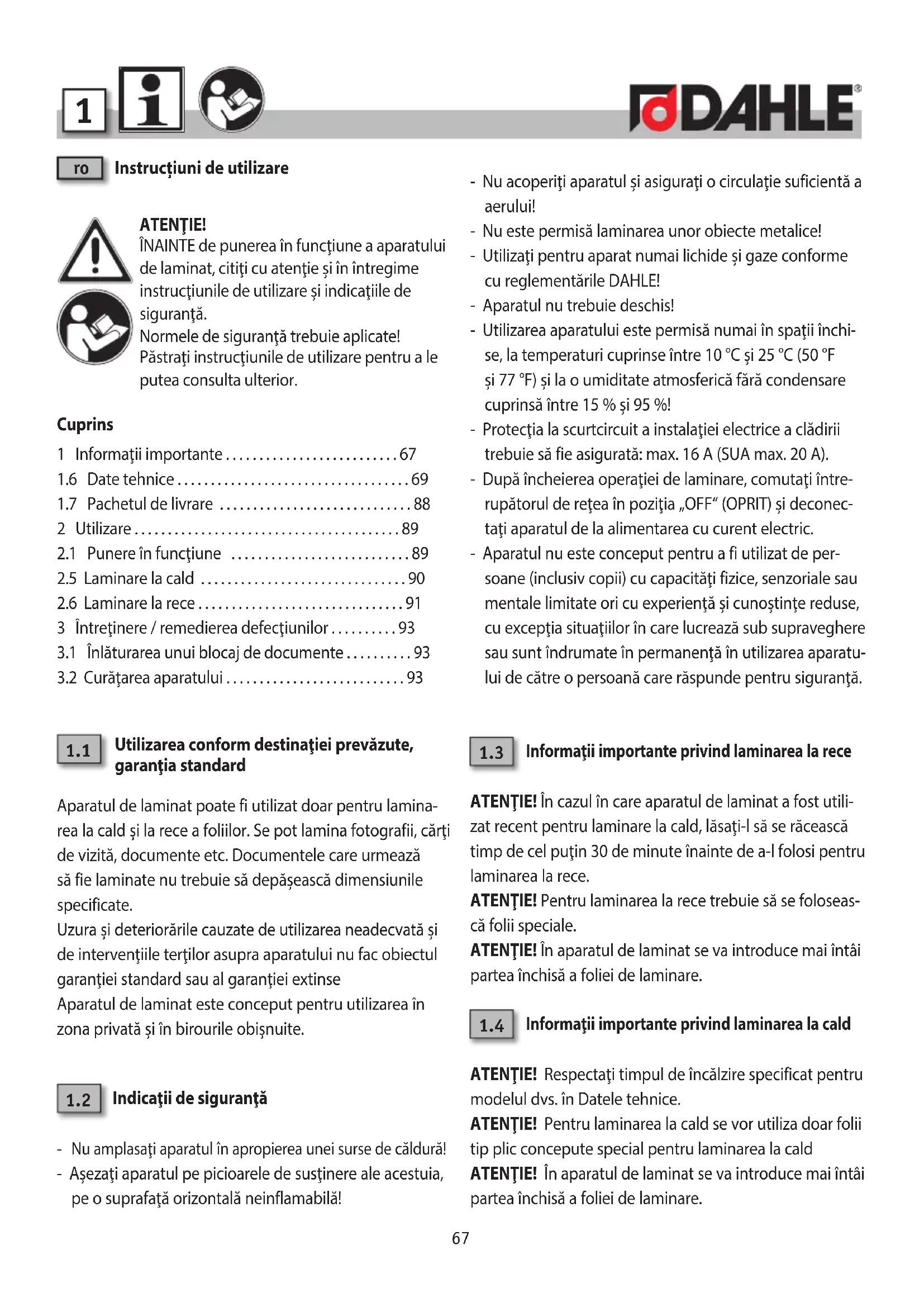

MANUAL DE UTILIZARE 70103 Dahle
ÎNAINTE de punerea în funcțiune a aparatului de laminat, citiți cu atenție și în întregime instrucțiunile de utilizare și indicațiile de siguranță.
Normele de siguranță trebuie aplicate! Păstrați instrucțiunile de utilizare pentru a le putea consulta ulterior.
Cuprins
1 Informații importante....67
1.6 Date tehnice....69
1.7 Pachetul de livrare 88
2 Utilizare....89
2.1 Punere în funcțiune 89
2.5 Laminare la cald 90
2.6 Laminare la rece....91
3 Întreținere / remedierea defectiunilor .....93
3.1 Înlăturarea unui blocaj de documente .....93
3.2 Curățarea aparatului....93
- Nu acoperiți aparatul și asigurați o circulație suficientă a aerului!
- Nu este permisă laminarea unor obiecte metalice!
- Utilizați pentru aparat numai lichide și gaze conforme cu reglementările DAHLE!
- Aparatul nu trebuie deschis!
- Utilizarea aparatului este permisă numai în spații închise, la temperaturi cuprinse între 10 °C și 25 °C (50 °F și 77 °F) și la o umiditate atmosferică fără condensare cuprinsă între 15 % și 95%!
- Protecția la scurtcircuit a instalației electrice a clădirii trebuie să fie asigurată: max. 16 A (SUA max. 20 A).
- După încheierea operației de laminare, comutați între-rupătorul de rețea în poziția „OFF“ (OPRIT) și deconec-tați aparatul de la alimentarea cu curent electric.
- Aparatul nu este conceput pentru a fi utilizat de persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale limitate ori cu experiență și cunoștințe reduse, cu excepția situațiilor în care lucrează sub supraveghere sau sunt îndrumate în permanență în utilizarea aparatului de către o persoană care răspunde pentru siguranță.
1.1 Utilizarea conform destinației prevăzute, garanția standard
Aparatul de laminat poate fi utilizat doar pentru lamina-rea la cald și la rece a foliilor. Se pot lamina fotografii, cărți de vizită, documente etc. Documentele care urmează să fie laminate nu trebuie să depășească dimensiunile specificate.
Uzura și deteriorările cauzate de utilizarea neadecvată și de intervențiile terților asupra aparatului nu fac obiectul garanției standard sau al garanției extinse
Aparatul de laminat este conceput pentru utilizarea în zona privată și în birourile obișnuite.
1.2 Indicații de siguranță
- Nu amplasati aparatul în apropierea unei surse de căldură!
- Aşezati aparatul pe picioarele de susținere ale acestuia, pe o suprafață orizontală neinflamabilă!
1.3 Informații importante privind laminarea la rece
ATENTIE! În cazul în care aparatul de laminat a fost utilizat recent pentru laminare la cald, lăsați-l să se răcească timp de cel puțin 30 de minute înainte de a-l folosi pentru laminarea la rece.
ATENTIE! Pentru laminarea la rece trebuie să se folosească folii speciale.
ATENTIE! În aparatul de laminat se va introduce mai întâi partea închisă a foliei de laminare.
1.4 Informații importante privind laminarea la cald
ATENTIE! Respectați timpul de încălzire specificat pentru modelul dvs. în Datele tehnice.
ATENTIE! Pentru laminarea la cald se vor utiliza doar folii tip plic concepute special pentru laminarea la cald
ATENTIE! În aparatul de laminat se va introduce mai întâi partea închisă a foliei de laminare.
ATENTIE! Îndepărtați imediat folia laminată din fanta de evacuare pentru a evita murdărirea și formarea de bule de aer.
ATENTIE! (valabil numai pentru 70104/70103)! Pentru obținerea unui rezultat mai bun de laminare, atunci când utilizati folii de laminare de 2x125 microni, așteptați încă 3-5 minute după aprinderea ledului READY (Pregătit).
1.5 Legenda pictogramelor
Informație importantă
Consultați informațiile pentru utilizatori/instrucțiunile privind siguranța
Atentie
A nu se utiliza în apropierea substanțelor corozive.
Aşezati aparatul pe o suprafață stabilă!
A nu se utiliza în apropierea lichidelor și a gaze- lor inflamabile.
Nu lăsați aparatul să funcționeze nesuprave-gheat!
A nu se expune la umezeală!
Distrugătorul de documente nu este conceput pentru a fi utilizat de copii (produsul nu este un obiect de joacă).
Nu atingeți fanta pentru intrarea hârtiei cu mâinile.
Nu atingeți fanta pentru intrarea hârtiei cu obiecte de îmbrăcăminte!
Nu atingeți fanta pentru intrarea hârtiei cu părul!
Țineți la distanță tuburile de spray!
Îndepărtați capsele și clemele de hârtie înainte de efectuarea operației de laminare!
Nu introduceti dischete/CD-uri/DVD-uri!
În cazul producerii unor defectiuni și pentru efectuarea lucrărilor de întreținere, deconectați aparatul de laminat de la sursa de alimentare cu curent electric!
Alimentare automată
Ştecherul serveşte ca dispozitiv de deconectare de la alimentarea cu curent electric!
Priza de alimentare cu curent electric trebuie să fie facil accesibilă în orice moment!
Utilizare
Pregătit de funcționare
În funcțiune
Laminare la cald
Laminare la rece
Aşteptați până la atingerea temperaturii de lucru pentru laminarea la rece.
Aşteptați până la atingerea temperaturii de lucru pentru laminarea la cald.
Nu acoperiți aparatul și asigurați o circulație suficientă a aerului!
Aşezati materialul de laminat în centrul foliei de laminare!
Introduceți folia în fanta de alimentare, respectând marcajele!
Instrucțiuni pentru lucrări de întreținere / remedierea defectiunilor
1.6 Date tehnice - Rezervat dreptul de a efectua modificări tehnice!
| Model 70104 70103 | 70204 | ||
| Lățime max. Folii de laminare | A4230 mm/9,0" | A3325 mm/12,8" | A4230 mm/9,0" |
| Grosime max. de laminare 0,5 mm | |||
| Grosime max. a foliilor de laminare 2x80 microni / 2x125 microni | |||
| Tensiune nominală 220-240 V, 50-60 Hz | |||
| Consum de curent 1,3 A 1,7 A 2,5 A | |||
| Consum de curent/ Timp de încălzire 1,3 A 1,7 A 6,1 A | |||
| Consum de putere 265 W 365 W 575 W | |||
| Consum de putere/ Timp de încălzire 265 W 365 W | 1400 W | ||
| Timp de încălzire | 3-5 minute | 3-5 minute | 30 secunde |
| Viteză de laminare | 250 mm/min | 250 mm/min | 500 mm/min |
| Functie de oprire automată în caz de neutilizare | nu | nu | după 30 de minute |
| Laminare la rece | da | da | nu |
| Greutate | 1,25 kg 1,7 kg | 1,5 kg | |
| Dimensiuni | Lățime: 360 mmAdâncime: 150 mmÎnălțime: 78 mm | Lățime: 454 mmAdâncime: 150 mmÎnălțime: 78 mm | Lățime: 360 mmAdâncime: 150 mmÎnălțime: 78 mm |
| Model | 70203 | 70304 | 70303 |
| Lățime max.Folii de laminare | A3325 mm/12,8" | A4230 mm/9,0" | A3325 mm/12,8" |
| Grosime max. de laminare 0,5 mm | |||
| Grosime max. a foliilor de laminare 2x80 microni / 2x125 microni | |||
| Tensiune nominală 220-240 V, 50-60 Hz | |||
| Consum de curent | 2,5 A | 2,5 A | 2,5 A |
| Consum de curent/ Timp de încălzire | 6,1 A 6,1 A | 6,1 A | |
| Consum de putere | 575 W | 575 W | 575 W |
| Consum de putere/ Timp de încălzire | 1400 W | 1400 W | 1400 W |
| Timp de încălzire | 40 secunde | 30 secunde | 40 secunde |
| Viteză de laminare | 500 mm/min | 500 mm/min | 500 mm/min |
| Functie de oprire automată în caz de neutilizare | după 30 de minute | după 30 de minute | după 30 de minute |
| Laminare la rece | nu | nu | nu |
| Greutate | 2,0 kg 2,0 kg | 2,6 kg | |
| Dimensiuni | Lățime: 454 mmAdâncime: 150 mmÎnălțime: 78 mm | Lățime: 360 mmAdâncime: 150 mmÎnălțime: 78 mm | Lățime: 454 mmAdâncime: 150 mmÎnălțime: 78 mm |
Eliminați aparatul de laminat în mod corect și conform normelor de protecție a mediului, la un centru autorizat de colectare a deșeurilor. Nu aruncați componente ale aparatului de laminat sau ale ambalajului la gunoiul menajer.
