| Toote tüüp | Koduseks ja kontorikasutuseks mõeldud laminaator (plastifikaator) |
| Bränd | Dahle |
| Mudel | 70103 |
| Maksimaalne plastifitseerimislaius | 325 mm (A3) |
| Maksimaalne plastifitseeritav paksus | 0,5 mm |
| Toetatud kile paksus | 2x80 mikronit ja 2x125 mikronit |
| Nimipinge | 220-240 V, 50-60 Hz |
| Voolutugevus | 1,7 A |
| Võimsustarve | 365 W |
| Eelsoojenemise aeg | 3 kuni 5 minutit |
| Plastifitseerimiskiirus | 250 mm/min |
| Külmplastifitseerimine | Jah |
| Automaatne väljalülitus | Ei |
| Kaal | 1,7 kg |
| Mõõtmed (L x S x K) | 454 x 150 x 78 mm |
| Peamised funktsioonid | Kuum- ja külmplastifitseerimine, automaatne sissevedu |
| Hooldus ja puhastamine | Puhastage pehme lapiga; ärge kasutage abrasiivseid vahendeid |
| Ohutus | Ärge katke seadet, ärge kasutage vee või soojuse läheduses, ühendage pärast kasutamist vooluvõrgust lahti |
| Varuosad ja remonditavus | Juhendis pole täpsustatud; võtke ühendust Dahle klienditeenindusega |
| Üldine teave | Kasutage ainult sobivaid kotte; eemaldage enne plastifitseerimist klambrid ja kirjaklambrid |
Korduma kippuvad küsimused - 70103 Dahle
Kasutajate küsimused teemal 70103 Dahle
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Lamineerimismasin PDF-formaadis tasuta! Leidke oma juhend 70103 - Dahle ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. 70103 kaubamärgi Dahle.

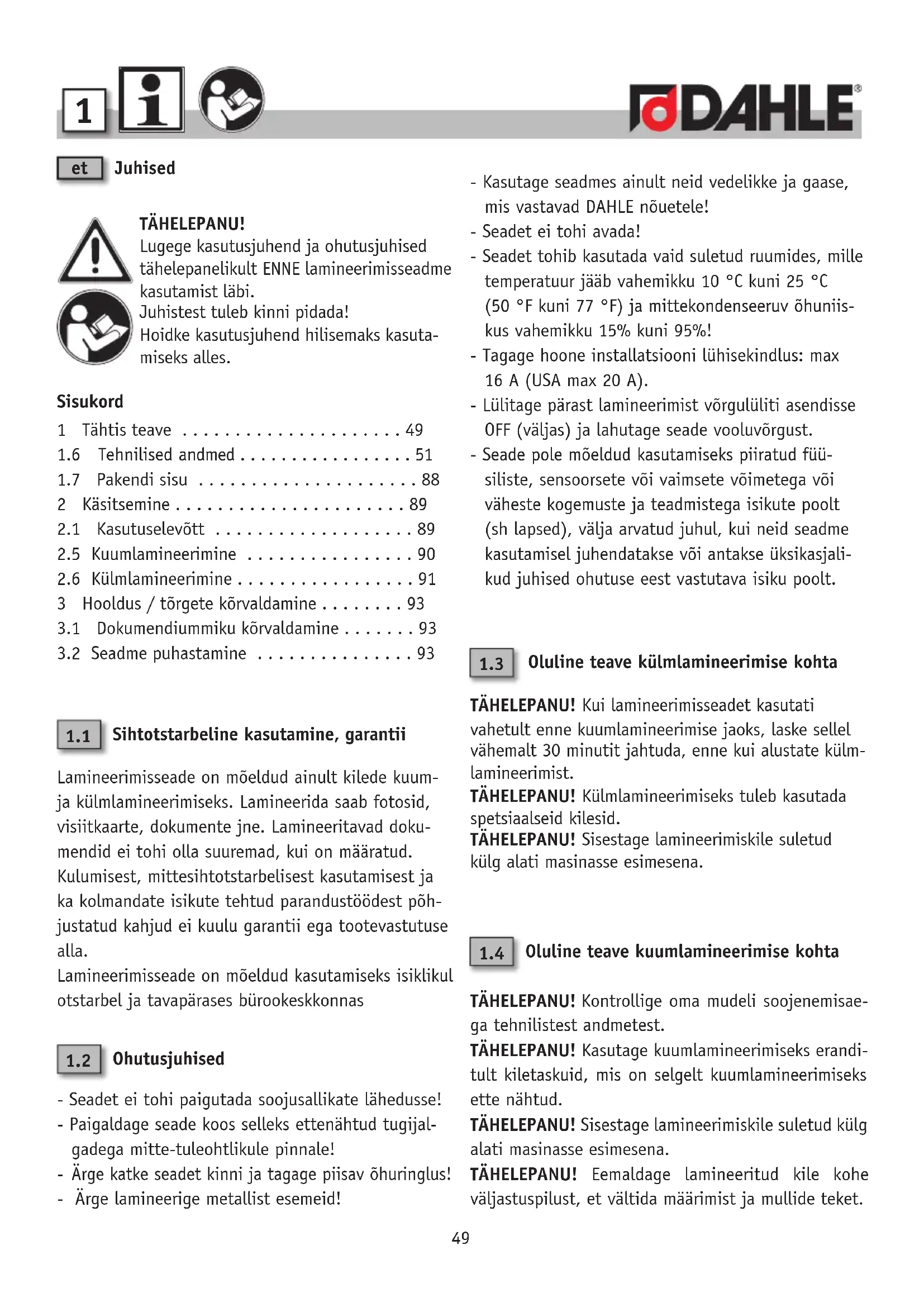

KASUTUSJUHEND 70103 Dahle
Lugege kasutusjuhend ja ohutusjuhised tähelepanelikult ENNE lamineerimisseadme kasutamist läbi.
Juhistest tuleb kinni pidada!
Hoidke kasutusjuhend hilisemaks kasutamiseks alles.
Sisukord
1 Tähtis teave 49
1.6 Tehnilised andmed .... 51
1.7 Pakendi sisu 88
2 Käsitsemine 89
2.1 Kasutuselevõtt 89
2.5 Kuumlamineerimine 90
2.6 Külmlamineerimine ..... 91
3 Hooldus / tõrgete kõrvaldamine ..... 93
3.1 Dokumendiummiku kõrvaldamine ..... 93
3.2 Seadme puhastamine ..... 93
1.1 Sihtotstarbeline kasutamine, garantii
Lamineerimisseade on mõeldud ainult kilede kuum- ja külmlamineerimiseks. Lamineerida saab fotosid, visiitkaarte, dokumente jne. Lamineeritavad doku- mendid ei tohi olla suuremad, kui on määratud. Kulumisest, mittesihtotstarbelisest kasutamisest ja ka kolmandate isikute tehtud parandustöödest põh- justatud kahjud ei kuulu garantii ega tootevastutuse alla.
Lamineerimisseade on mõeldud kasutamiseks isiklikul otstarbel ja tavapärases bürookeskkonnas
1.2 Ohutusjuhised
- Seadet ei tohi paigutada soojusallikate lähedusse!
- Paigaldage seade koos selleks ettenähtud tugijalgadega mitte-tuleohtlikule pinnale!
- Ärge katke seadet kinni ja tagage piisav õhuringlus!
-
Ärge lamineerige metallist esemeid!
-
Kasutage seadmes ainult neid vedelikke ja gaase, mis vastavad DAHLE nõuetele!
- Seadet ei tohi avada!
- Seadet tohib kasutada vaid suletud ruumides, mille temperatuur jääb vahemikku 10 °C kuni 25 °C (50 °F kuni 77 °F) ja mittekondenseeruv öhuniiskus vahemikku 15% kuni 95%!
- Tagage hoone installatsiooni lühisekindlus: max 16 A (USA max 20 A).
- Lülitage pärast lamineerimist vörgulüliti asendisse OFF (väljas) ja lahutage seade vooluvörgust.
- Seade pole möeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikute poolt (sh lapsed), välja arvatud juhul, kui neid seadme kasutamisel juhendatakse või antakse üksikasjali-kud juhised ohutuse eest vastutava isiku poolt.
1.3 Oluline teave külmlamineerimise kohta
TÄHELEPANU! Kui lamineerimisseadet kasutati vahetult enne kuumlamineerimise jaoks, laske sellel vähemalt 30 minutit jahtuda, enne kui alustate külm-lamineerimist.
TÄHELEPANU! Külmlamineerimiseks tuleb kasutada spetsiaalseid kilesid.
TÄHELEPANU! Sisestage lamineerimiskile suletud külg alati masinasse esimesena.
1.4 Oluline teave kuumlamineerimise kohta
TÄHELEPANU! Kontrollige oma mudeli soojenemisaega tehnilistest andmetest.
TÄHELEPANU! Kasutage kuumlamineerimiseks eranditult kiletaskuid, mis on selgelt kuumlamineerimiseks ette nähtud.
TÄHELEPANU! Sisestage lamineerimiskile suletud külg alati masinasse esimesena.
TÄHELEPANU! Eemaldage lamineeritud kile kohe väljastuspilust, et vältida määrimist ja mullide teket.
TÄHELEPANU (ainult 70104/70103 puhul)! Oodake 2 × 125 μm lamineerimiskilede kasutamise puhul pärast LEDi READY (valmis) süttimist veel 3–5 minutit, et lamineerimistulemus oleks parem.
1.5 Piktogrammide legend
Oluline teave
Lugege kasutusteavet/ohutusmärkusi
TÄHELEPANU
Ärge kasutage seadet happeliste ainete läheduses.
Paigaldage seade stabiilselt!
Ärge kasutage seadet põlemisohtlike aine-te või gaaside läheduses.
Ärge jätke töötavat seadet järelevalveta!
Ärge jätke niiskesse keskkonda!
See lamineerimisseade ei sobi lastele kasutamiseks (toode pole mänguasi)!
Ärge puudutage paberi sisestusava kätega!
Ärge puudutage paberi sisestusava riiete- ga!
Ärge puudutage paberi sisestusava juustega!
Hoidke aerosoolpurgid eemal!
Enne lamineerimist eemaldage kirja- ja vihikuklambrid!
Ärge sisestage diskette, CDsid või DVDsid!
Lahutage tõrgete korral või hooldustööde ajaks lamineerimisseade vooluvõrgust!
Automaatne sissetõmme
Seadme saab vooluvõrgust eraldada pistiku abil.
Pistikupesale peab olema tagatud vaba juurdepääs!
Käsitsemine
Valmisolekus
Töörežiimil
Kuumlamineerimine
Külmlamineerimine
Oodake kuni külmlamineerimise töötemperatuur on saavutatud.
Oodake kuni kuumlamineerimise töötemperatuur on saavutatud.
Ärge katke seadet kinni ja arvestage piisava õhuringlusega!
Asetage lamineeritav eksemplar lamineeri-miskile keskele!
Juhtige lamineerimiskile sisestamispilul olevate märgistuste järgi sisse!
Hooldusjuhised / törgete körvaldamine
1.6 Tehnilised andmed – tootjal on õigus teha tehnilisi muudatusi!
| mudel 70104 70103 | 70204 | ||
| max laiuslamineerimiskiled | A4230 mm/9,0" | A3325 mm/12,8" | A4230 mm/9,0" |
| max lamineeritav paksus 0,5 mm | |||
| lamineerimiskile max paksus | 2 × 80 μm / 2 × 125 μm | ||
| nimipinge 220–240 V; 50–60 Hz | |||
| voolutarve 1,3 A 1,7 A 2,5 A | |||
| voolutarve/kuumutamisaeg 1,3 A | 1,7 A 6,1 A | ||
| võimsustarve 265 W 365 W 575 W | |||
| võimsustarve/kuumutamisaeg 265 W 365 W 1400 W | |||
| kuumutamisaeg 3–5 minutit 3–5 | minutit 30 sekundit | ||
| lamineerimiskiirus 250 mm/min | 250 mm/min 500 mm/min | ||
| väljalülitamisautomaatikamittekasutamise korral | ei | ei | 30 minuti pärast |
| külmlamineerimine | jah | jah | ei |
| kaal | 1,25 kg | 1,7 kg | 1,5 kg |
| mõõtmed | laius: 360 mmsügavus: 150 mmkõrgus: 78 mm | laius: 454 mmsügavus: 150 mmkõrgus: 78 mm | laius: 360 mmsügavus: 150 mmkõrgus: 78 mm |
| mudel 70203 70304 | 70303 | ||
| max laiuslamineerimiskiled | A3325 mm/12,8" | A4230 mm/9,0" | A3325 mm/12,8" |
| max lamineeritav paksus 0,5 mm | |||
| lamineerimiskile max paksus | 2 × 80 μm / 2 × 125 μm | ||
| nimipinge 220–240 V; 50–60 Hz | |||
| voolutarve 2,5 A 2,5 A 2,5 A | |||
| voolutarve/kuumutamisaeg 6,1 A | 6,1 A 6,1 A | ||
| võimsustarve 575 W 575 W 575 W | |||
| võimsustarve/kuumutamisaeg | 1400 W | 1400 W | 1400 W |
| kuumutamisaeg 40 sekundit | 30 sekundit | 40 sekundit | |
| lamineerimiskiirus 500 mm/min | 500 mm/min 500 mm/min | ||
| väljalülitamisautomaatikamittekasutamise korral | 30 minuti pärast | 30 minuti pärast | 30 minuti pärast |
| külmlamineerimine | ei | ei | ei |
| kaal | 2,0 kg | 2,0 kg | 2,6 kg |
| mõõtmed | laius: 454 mmsügavus: 150 mmkõrgus: 78 mm | laius: 360 mmsügavus: 150 mmkõrgus: 78 mm | laius: 454 mmsügavus: 150 mmkõrgus: 78 mm |
Viige kõrvaldamisele kuuluv lamineerimisseade ettenähtud korras ja keskkonnahoidlikult heakskiidetud kogumiskohta. Ärge visake lamineerimisseadme osi ega pakendit olmeprügi hulka.
