| Tuotetyyppi | Koti- ja toimistokäyttöön tarkoitettu laminointikone (plastifiointikone) |
| Merkki | Dahle |
| Malli | 70103 |
| Suurin laminointileveys | 325 mm (A3) |
| Suurin laminointipaksuus | 0,5 mm |
| Tuettu kalvon paksuus | 2x80 mikronia ja 2x125 mikronia |
| Nimellisjännite | 220-240 V, 50-60 Hz |
| Virrankulutus | 1,7 A |
| Ottoteho | 365 W |
| Esilämmitysaika | 3–5 minuuttia |
| Laminointinopeus | 250 mm/min |
| Kylmälaminointi | Kyllä |
| Automaattinen sammutus | Ei |
| Paino | 1,7 kg |
| Mitat (L x S x K) | 454 x 150 x 78 mm |
| Päätoiminnot | Kuuma- ja kylmälaminointi, automaattinen syöttö |
| Huolto ja puhdistus | Puhdista pehmeällä liinalla; älä käytä hankaavia aineita |
| Turvallisuus | Älä peitä laitetta, älä käytä lähellä vettä tai lämpöä, irrota pistoke käytön jälkeen |
| Varaosat ja korjattavuus | Ei määritelty ohjeessa; ota yhteys Dahlen huoltopalveluun |
| Yleistä tietoa | Käytä vain sopivia taskuja; poista nitojat ja paperiliittimet ennen laminointia |
Usein kysytyt kysymykset - 70103 Dahle
Käyttäjien kysymyksiä aiheesta 70103 Dahle
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Laminointikone PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi 70103 - Dahle ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. 70103 merkiltä Dahle.

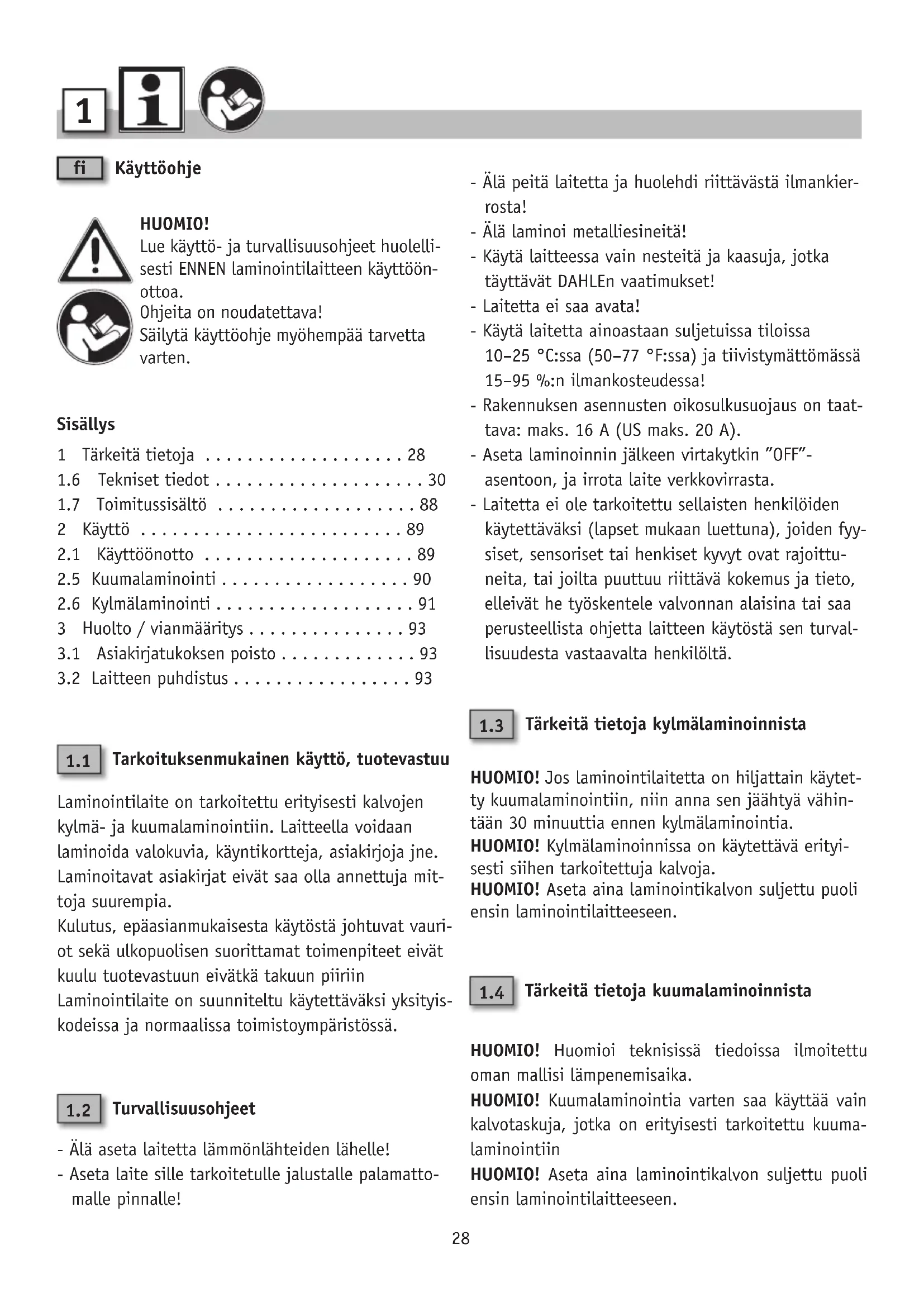

KÄYTTÖOHJE 70103 Dahle
Lue käyttö- ja turvallisuusohjeet huolellisesti ENNEN laminointilaitteen käyttöön- ottoa.
Ohjeita on noudatettava!
Säilytä käyttöohje myöhempää tarvetta varten.
Sisällys
1 Tärkeitä tietoja 28
1.6 Tekniset tiedot 30
1.7 Toimitussisältö 88
2 Käyttö 89
2.1 Käyttöönotto 89
2.5 Kuumalamointi ..... 90
2.6 Kylmälaminointi ..... 91
3 Huolto / vianmääritys ..... 93
3.1 Asiakirjatukoksen poisto ..... 93
3.2 Laitteen puhdistus ..... 93
1.1 Tarkoituksenmukainen käyttö, tuotevastuu
Laminointilaite on tarkoitettu erityisesti kalvojen kylmä- ja kuumalaminointiin. Laitteella voidaan laminoida valokuvia, käyntikortteja, asiakirjoja jne. Laminoitavat asiakirjat eivät saa olla annettuja mittoja suurempia.
Kulutus, epäasianmukaisesta käytöstä johtuvat vauriot sekä ulkopuolisen suorittamat toimenpiteet eivät kuulu tuotevastuun eivätkä takuun piiriin Laminointilaite on suunniteltu käytettäväksi yksityiskodeissa ja normaalissa toimistoympäristössä.
1.2 Turvallisuusohjeet
- Älä aseta laitetta lämmönlähteiden lähelle!
-
Aseta laite sille tarkoitetulle jalustalle palamattomalle pinnalle!
-
Älä peitä laitetta ja huolehdi riittävästä ilmankierrosta!
- Älä laminoi metalliesineitä!
- Käytä laitteessa vain nesteitä ja kaasuja, jotka täyttävät DAHLEn vaatimukset!
- Laitetta ei saa avata!
- Käytä laitetta ainoastaan suljetuissa tiloissa 10–25 °C:ssa (50–77 °F:ssa) ja tiivistymättömässä 15–95 %:n ilmankosteedessa!
- Rakennuksen asennusten oikosulkusujoaus on taattava: maks. 16 A (US maks. 20 A).
- Aseta laminoinnin jälkeen virtakytkin "OFF"-asentoon, ja irrota laite verkkovirrasta.
- Laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (lapset mukaan luettuna), joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneita, tai joilta puuttuu riittävä kokemus ja tieto, elleivät he työskentele valvonnan alaisina tai saa perusteellista ohjetta laitteen käytöstä sen turvallisuudesta vastaavalta henkilöltä.
1.3 Tärkeitä tietoja kylmälaminoinnista
HUOMIO! Jos laminointilaitetta on hiljattain käytetty kuumalaminointiin, niin anna sen jäähtyä vähintään 30 minuuttia ennen kylmälaminointia.
HUOMIO! Kylmälaminoinnissa on käytettävä erityisesti siihen tarkoitettuja kalvoja.
HUOMIO! Aseta aina laminointikalvon suljettu puoli ensin laminointilaitteeseen.
1.4 Tärkeitä tietoja kuumalaminoinnista
HUOMIO! Huomioi teknisissä tiedoissa ilmoitettu oman mallisi lämpenemisaika.
HUOMIO! Kuumalaminointia varten saa käyttää vain kalvotaskuja, jotka on erityisesti tarkoitettu kuumalaminointiin
HUOMIO! Aseta aina laminointikalvon suljettu puoli ensin laminointilaitteeseen.
HUOMIO! Irrota välittömästi laminoidut kalvot laitteen ulostulosta, jotta vältetään tahrojen ja kuplien muodostuminen.
HUOMIO (vain 70104/70103)! Kun käytät 2x125 mikronin laminointikalvoja, odota vielä 3–5 minuuttia sen jälkeen, kun READY-merkkivalo syttyy, jotta saavutat paremman laminointituloksen.
1.5 Merkkien selitykset
Tärkeä tieto
Tietoa käyttäjälle/lue turvallisuusohjeet
HUOMIO
Asiakirjasilppuria ei saa käyttää syövyttävien aineiden läheisyydessä.
Aseta laite tukevasti!
Asiakirjasilppuria ei saa käyttää palavien nesteiden tai kaasujen läheisyydessä.
Älä jätä laitetta ilman valvontaa!
Ei saa altistua kosteudelle!
Tämä laminointilaite ei sovellu lasten käyttöön (laite ei ole lelu)!
Paperinsyöttöön ei saa koskea käsin.
Paperinsyöttöön ei saa laittaa vaatekappaleita!
Paperinsyöttöön ei saa laittaa hiuksia!
Pidä spraypullot kaukana!
Paperiliittimet ja niitit on poistettava ennen laminointia!
Älä syötä laitteeseen levykkeitä tai CD/DVD-levyjä!
Irrota asiakirjasilppuri virtalähteestä ennen huoltotöitä!
Automaattinen syöttö
Verkkopistoke toimii virtalähteen katkaisijana.
Verkkopistorasia on oltava aina helposti tavoitettavissa!
Käyttö
Valmiustilassa
Käytössä
Kuumalaminointi
Kylmälaminointi
Odota, kunnes kylmälaminoinnin käyttölämpötila on saavutettu.
Odota, kunnes kuumalaminoinnin käyttölämpötila on saavutettu.
Älä peitä laitetta ja huolehdi riittävästä ilmankierrosta!
Aseta laminoitava materiaali laminaattikalvon keskelle!
Syötä laminaattikalvo syöttöaukkoon mer- kintöjen mukaisesti!
Huolto-ohjeet/häiriöiden korjaus
1.6 Tekniset tiedot – Oikeudet teknisiin muutoksiin pidätetään!
| Malli 70104 70103 | 70204 | ||
| suurin leveysLaminointikalvo | A4230 mm/9,0" | A3325 mm/12,8" | A4230 mm/9,0" |
| suurin laminoitava paksuus 0,5 mm | |||
| suurin laminointikalvon paksuus | 2x80 mikronia / 2x125 mikronia | ||
| Nimellisjännite 220-240 V | ~; 50-60 Hz | ||
| Virrankulutus 1,3 A 1,7 A 2,5 A | |||
| Virrankulutus/Lämpenemisaika 1,3 A 1,7 A 6,1 A | |||
| Tehonkulutus 265 W 365 W 575 W | |||
| Tehonkulutus/Lämpenemisaika 265 W 365 W 1400 W | |||
| Lämpenemisaika 3-5 minuuttia 3-5 minuuttia 30 sekuntia | |||
| Laminointinopeus 250 mm/min | 250 mm/min | 500 mm/min | |
| Polskytkentäautomatiikka käyt-tämättömänä | ei | ei | 30 minuutin jälkeen |
| Kylmälaminointi | kyllä | kyllä | ei |
| Paino | 1,25 kg | 1,7 kg | 1,5 kg |
| Mitat | Leveys: 360 mmSyvyys: 150 mmKorkeus: 78 mm | Leveys: 454 mmSyvyys: 150 mmKorkeus: 78 mm | Leveys: 360 mmSyvyys: 150 mmKorkeus: 78 mm |
| Malli 70203 70304 | 70303 | ||
| suurin leveysLaminointikalvo | A3325 mm/12,8" | A4230 mm/9,0" | A3325 mm/12,8" |
| suurin laminoitava paksuus 0,5 mm | |||
| suurin laminointikalvon paksuus | 2x80 mikronia / 2x125 mikronia | ||
| Nimellisjännite 220-240 V | ~; 50-60 Hz | ||
| Virrankulutus 2,5 A 2,5 A 2,5 A | |||
| Virrankulutus/Lämpenemisaika 6,1 A 6,1 A 6,1 A | |||
| Tehonkulutus 575 W 575 W 575 W | |||
| Tehonkulutus/Lämpenemisaika | 1400 W | 1400 W | 1400 W |
| Lämpenemisaika | 40 sekuntia | 30 sekuntia | 40 sekuntia |
| Laminointinopeus 500 mm/min | 500 mm/min | 500 mm/min | |
| Polskytkentäautomatiikka käyt-tämättömänä | 30 minuutin jälkeen | 30 minuutin jälkeen | 30 minuutin jälkeen |
| Kylmälaminointi | ei | ei | ei |
| Paino 2,0 kg | 2,0 kg | 2,6 kg | |
| Mitat | Leveys: 454 mmSyvyys: 150 mmKorkeus: 78 mm | Leveys: 360 mmSyvyys: 150 mmKorkeus: 78 mm | Leveys: 454 mmSyvyys: 150 mmKorkeus: 78 mm |
Hävitä laminointilaite ammattimaisesti ja ympäristöystävällisesti valtuutetussa keräyspisteessä. Laminointilaitteen osia tai pakkausta ei saa hävittää talousjätteen mukana.
