P5616OT - Termostat Emos - Bezpłatna instrukcja obsługi

Typ produktu	Programowalny termostat bezprzewodowy
Marka	Emos
Model	P5616OT
Kategoria	Termostat
Wymiary jednostki sterującej	126 × 84 × 26 mm
Wymiary jednostki przełączającej	86 × 86 × 36 mm
Waga jednostki sterującej	180 g
Waga jednostki przełączającej	146 g
Zasilanie jednostki sterującej	2 baterie alkaliczne AA 1,5 V (LR6)
Zasilanie rezerwowe zegara	1 bateria CR2032 3 V
Zasilanie jednostki przełączającej	230 V AC
Zakres pomiaru temperatury	0 °C do 40 °C (rozdzielczość 0,1 °C, dokładność ±1 °C przy 20 °C)
Zakres regulacji temperatury	5 °C do 35 °C (co 0,5 °C)
Regulowana histereza	0,2 °C do 2,0 °C (co 0,1 °C)
Maksymalne obciążenie przełączane	230 V AC, 10 A rezystancyjne, 4 A indukcyjne
Częstotliwość radiowa	868 MHz, maks. moc 25 mW e.r.p.
Zasięg radiowy	Do 80 m w wolnej przestrzeni
Programy	6 programów domyślnych (dzień/weekend), konfigurowalne
Tryby pracy	Auto, Ręczny, Ochrona przed zamarzaniem, Wakacje, Tymczasowy
Funkcje specjalne	Kopiowanie programu, Blokada przycisków, Kalibracja, Tryb grzanie/chłodzenie, OpenTherm
Instalacja	Naścienna, wymaga odcięcia zasilania elektrycznego
Akcesoria w zestawie	2 śruby, 2 kołki
Konserwacja	Miękka, lekko wilgotna ściereczka, unikać rozpuszczalników i zanurzania
Bezpieczeństwo	Naprawa wyłącznie przez wykwalifikowanego specjalistę

Często zadawane pytania - P5616OT Emos

Jak zainstalować termostat Emos P5616OT?

Przed instalacją odłącz zasilanie elektryczne. Przymocuj jednostkę sterującą (nadajnik) do ściany za pomocą dołączonych kołków i śrub. Podłącz przewody jednostki przełączającej (odbiornika) zgodnie ze schematem połączeń (zaciski NO, NC, COM, L, N). Następnie włóż dwie baterie AA do nadajnika i jedną baterię CR2032 do komory zegara. Sparuj obie jednostki zgodnie z procedurą opisaną w instrukcji.

Jakiego typu baterii użyć do jednostki sterującej?

Użyj dwóch baterii alkalicznych AA 1,5 V (LR6) do nadajnika i jednej baterii CR2032 3 V do podtrzymania zegara. Nie używaj akumulatorków 1,2 V.

Jak ustawić temperaturę w trybie ręcznym?

Przesuń przełącznik na pozycję MAN. Użyj przycisków + lub -, aby ustawić żądaną temperaturę. Termostat utrzymuje tę temperaturę na stałe, dopóki nie zmienisz trybu.

Jaki jest zasięg sygnału radiowego między nadajnikiem a odbiornikiem?

Zasięg wynosi 80 metrów w wolnej przestrzeni. W pomieszczeniach może być zmniejszony przez ściany, przegrody i inne przeszkody. Jeśli komunikacja jest niestabilna, zbliż jednostki do siebie.

Jak korzystać z trybu wakacyjnego (Holiday)?

Przesuń przełącznik na AUTO. Naciśnij przycisk H (Holiday). Ustaw liczbę dni (1 do 99) za pomocą przycisków + lub -, a następnie naciśnij ▶, aby ustawić żądaną temperaturę. Potwierdź przyciskiem ♡. Termostat utrzymuje tę temperaturę do końca okresu lub do ponownego naciśnięcia H.

Co zrobić, jeśli jednostki nie komunikują się?

Sprawdź, czy jednostka przełączająca jest włączona (główny przełącznik w pozycji |). Na odbiorniku naciśnij przycisk M/A przez 10 sekund, aż zielona dioda zacznie migać. Na nadajniku ustaw przełącznik w pozycję OFF, a następnie naciśnij jednocześnie przyciski H i A na 3 sekundy. Jednostki sparują się, a zielona dioda przestanie migać.

Jak skalibrować wyświetlaną temperaturę, jeśli jest niedokładna?

Przesuń przełącznik na OFF. Naciśnij jednocześnie przyciski H i ♡. Pojawi się komunikat CAL. Użyj przycisków + lub -, aby dostosować od -3,0 °C do +3,0 °C co 0,5 °C. Potwierdź przyciskiem lub odczekaj 15 sekund.

Jak zresetować termostat do ustawień fabrycznych?

Przesuń przełącznik na OFF. Naciśnij jednocześnie przyciski H i ▶, aż pojawi się rESE. Naciśnij trzy razy przycisk ▶, a następnie naciśnij przycisk A. Na ekranie pojawi się ---- i termostat zresetuje się po kilku sekundach.

Jak zablokować przyciski termostatu?

Przytrzymaj przycisk H przez 5 sekund. Na ekranie pojawi się ikona blokady. Przyciski są wówczas nieaktywne. Aby odblokować, ponownie przytrzymaj przycisk H przez 5 sekund.

Jakiej konserwacji wymaga termostat?

Wyczyść go miękką, lekko wilgotną ściereczką. Nie używaj rozpuszczalników ani środków ściernych. Unikaj kontaktu z wodą, bezpośrednim światłem słonecznym i ekstremalnymi temperaturami. Nie próbuj samodzielnie naprawiać urządzenia; powierz je wykwalifikowanemu specjaliście.

INSTRUKCJA OBSŁUGI P5616OT Emos

Opentherm pripojenie

OT Opentherm pripojenie

OT Opentherm pripojenie

Podsvietenie displeja

PL | Termostat bezprzewodowy

Termostat P56160T jest przeznaczony do sterowania systemów grzewczych albo klimatyzacji.

Ważne uwagi

• Przed pierwszym uruchomieniem należy uważnie przeczytać instrukcję nie tylko obsługi termostatu, ale i kotła albo urządzenia do klimatyzacji.
• Przed instalacją termostatu wyłączamy doprowadzenie prądu elektrycznego!
• Zalecamy, aby instalację wykonał wykwalifikowany specjalista!
• Przy instalacji przestrzegamy obowiązujących norm.

Specyfikacja techniczna

Włączane obciążenie: maks. 230 V AC; 10 A dla obciążenia rezystancyjnego; 4 A dla indukcyjnego

Pomiar temperatury: 0 °C do 40 °C z rozdzielczością 0,1 °C; dokładność ±1 °C przy 20 °C

Ustawienie temperatury: 5 °C do 35 °C w krokach co 0,5 °C

Histereza ustawienia temperatury: 0,2 °C do 2 °C, co 0,1 °C

Zasilanie:

Jednostka sterująca (nadajnik) z wyświetlaczem: baterie 2× 1,5 V typ AA (LR6)

Rezerwowanie zasilania zegara: bateria 1× 3 V typ CR2032

Jednostka przełączająca (odbiornik): 230 V AC

Połączenie jednostek: za pomocą sygnału radiowego 868 MHz, maks. 25 mW E.R.P.

Zasięg nadajnika: do 80 m na wolnej przestrzeni

Wielkość i ciężar:

Jednostka sterująca: 126 × 84 × 26 mm; 180 g

Jednostka przełączająca: 86 × 86 × 36 mm; 146 g

Wyposażenie: wkręty 2 szt., kołki rozporowe 2 szt.

Opis elementów sterujących (patrz rys. 1)

1 – Home (powrót do ekranu głównego)
2 – Next (przejście do następnej możliwości w ramach funkcji)
3 – Zmiana ustawionej wartości
4 – Potwierdzenie (potwierdza wybór funkcji)
5 - Kopiowanie (COPY)
6 - Holiday mode
7 – Pojemnik na baterie
8 – Ustawienie czasu i daty
9 – Wybór i zmiana programu (PROG)
10 - Tryb przeciwzamrożeniowy (OFF)
11 - Tryb ręczny (MAN)
12 - Tryb automatyczny (AUTO)

Opis wyświetlacza (patrz rys. 2)

13 - Dni

14 - Czas

15 – Temperatura pokojowa

16 - 0grzewanie

17 – Temperatura ustawiona

18 - Wybrany program

20 - Blokada wyświetlacza

21 - Symbol trybu uproszczonego

22 - Symbol trybu automatycznego (AUTO)
23 - Symbol trybu ręcznego (MAN)
24 – Roztadowane baterie
25 - Chłodzenie
26 – Ikona sparowania obu jednostek
27 - Ikona komunikacji bezprzewodowej

Odbiornik jednostka przełączająca) (patrz rys. 3)

1 - Wyłącznik główny (ZAŁ/WYŁ)

Położenie ○ - wyłącz

Położenie | - włącz

2 - przycisk M/A (czerwona dioda LED)

3 – przycisk MANUAL (zielona dioda LED)

Sposób zdejmowania części przedniej jednostki przełączającej (patrz rys. 4)

2, 3 – przyciskamy i przytrzymujemy wkrętakiem wewnętrzny zamek, zdejmujemy przód obudowy

INSTALACJA

Uwaga:

Przed wymianą termostatu odłączamy system ogrzewania/klimatyzacji od głównego źródła zasilania elektrycznego w swoim mieszkaniu. Zapobiegamy możliwemu porażeniu prądem elektrycznym.

Lokalizacja termostatu

Lokalizacja termostatu może mieć istotny wpływ na jego działanie. Termostat umieszczamy w odpowiednim miejscu, najlepiej na wewnętrznej ścianie w miejscu, w którym powietrze może swobodnie przepływać i gdzie nie dociera bezpośrednie promieniowanie słoneczne. Termostatu nie umieszczamy w pobliżu źródeł ciepła (na przykład telewizorów, grzejników, lodówek), ani w pobliżu drzwi, przy których byłby narażony na wstrząsy. Jeżeli nie będziemy przestrzegać tych zaleceń, to temperatura w pomieszczeniu nie będzie poprawnie regulowana.

Montaż nadajnika

Nadajnik można przymocować na statywie z kompletu albo przykręcić do ściany.

1. Zdejmujemy tylną część obudowy.
2. Oznaczamy położenie otworów.
3. Wiercimy dwa otwory, ostrożnie wkładamy do nich kołki plastikowe i dwoma wkrętami przymocowujemy tylną część obudowy termostatu.
4. Instalację kończymy zakładając jednostkę przełączającą na przymocowaną tylną część obudowy.

Montaż odbiornika

Przed wymianą termostatu odłączamy system ogrzewania/klimatyzacji od głównego źródła zasilania elektrycznego w swoim mieszkaniu. Zapobiegamy możliwemu porażeniu prądem elektrycznym.

1. Zdejmujemy tylną część obudowy.
2. Oznaczamy położenie otworów na ścianie.
3. Wiercimy dwa otwory, ostrożnie wkładamy do nich kołki plastikowe i dwoma wkrętami przymocowujemy tylną część obudowy odbiornika.
4. Podłączamy przewody do oznaczonych zacisków, zgodnie ze schematem podłączenia.
5. Instalację kończymy zakładając jednostkę przełączającą na przymocowaną tylną część obudowy.

Schemat podłączenia

NO styk normalnie otwarty

NC styk normalnie zamknięty

COM zacisk wyłącznika

L podłączenie zasilania 230 V AC

N przewód i zacisk zerowy

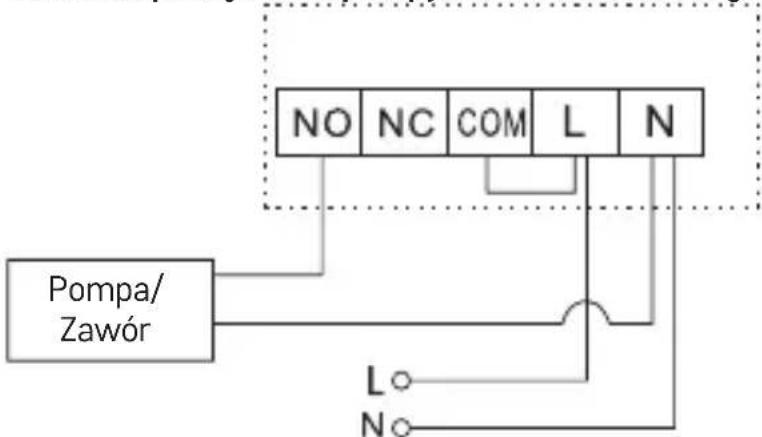

Schemat podłączenia pompy/zaworu silnikowego


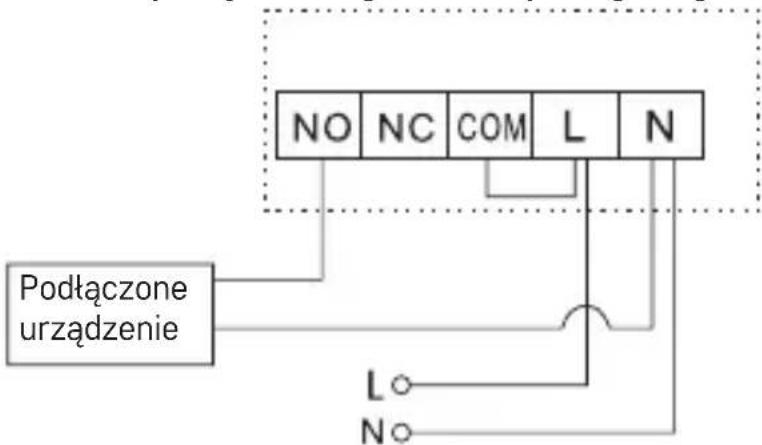

Schemat podłączenia ogrzewania podłogowego


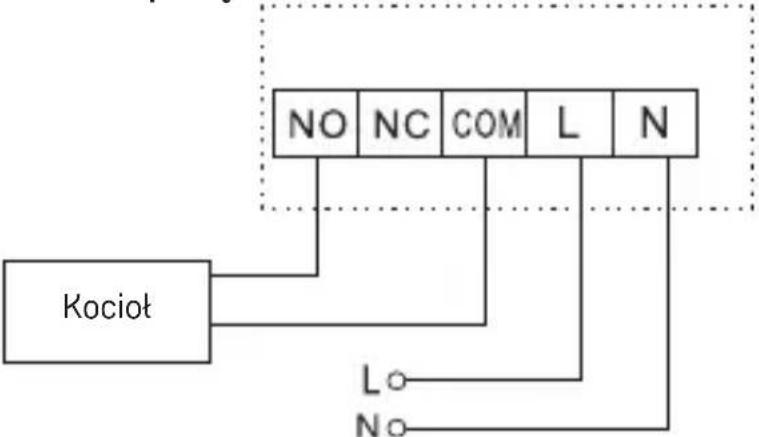

Schemat podłączenia kotła

- Zainstalowana fabrycznie zworka nie będzie podłączona.

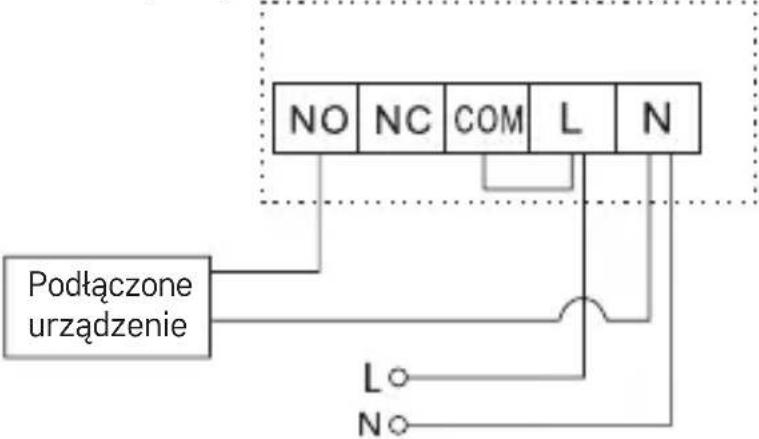

Schemat podłączenia zaworu ekspansyjnego / napędu elektrycznego


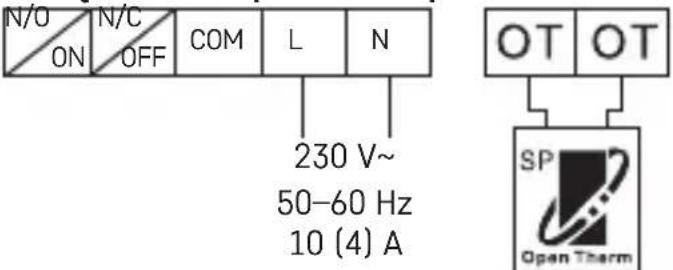

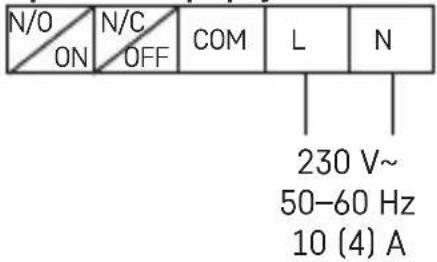

Podłączenie dla protokołu Opentherm

OT Podłączenie Opentherm

OT Podłączenie Opentherm

Uruchomienie do pracy

Zdejmujemy przednią część obudowy nadajnika i wkładamy 2 baterie alkaliczne 1,5 V AA.

Nie korzystamy z baterii 1,2V przystosowanych do doładowywania.

Po włożeniu baterii termostat włącza się do pracy i wyświetlacz jest aktywny.

Jeżeli termostat nie uruchomi się, to prosimy sprawdzić polaryzację baterii i skontrolować, czy nie są rozładowane.

Jeżeli system ogrzewania/klimatyzacji nie będzie używany przez dłuższy czas, to zalecamy wyłączyć jednostkę przełączającą (wyłącznik główny przełączyć w położenie Ⓞ).

Parowanie jednostek

1. Uruchamiamy odbiornik do pracy za pomocą przycisku ZAP/VYP z lewej strony odbiornika.
2. Następnie naciskamy przycisk M/A przez czas 10 sekund, na odbiorniku zaczyna migać zielona lampka.
3. W nadajniku przesuwamy przełącznik w położenie „OFF“ i naciskamy kombinację przycisków „H“ + „A“ w czasie 3 sekund, zielona lampka na odbiorniku przestaje migać. Teraz jednostki są sparowane i wyświetla się ikona 📎.
4. Jeżeli nie dojdzie do sparowania obu jednostek, będzie wyświetlana ikona 📋.

Jeżeli chcemy zmienić kod parowania obu jednostek, to musimy powtó- rzyć całą procedurę parowania od punktu nr 1 – kod parowania zapisze się automatycznie. Jeżeli termostat nie pracuje poprawnie, prosimy skontrolować polaryzację baterii i sprawdzić, czy nie są rozładowane albo zresetować termostat przez wyjęcie baterii.

Testowanie komunikacji bezprzewodowej między jednostkami

1. W nadajniku ustawiamy wartość temperatury o kilka stopni wyższą, od aktualnej temperatury pokojowej.
2. Zaświeci się czerwona dioda LED w jednostce przełączającej.
3. Jeżeli dioda LED nie zaświeci się, przenosimy jednostkę sterującą bliżej jednostki przełączającej.

Zasięg między jednostką sterującą, a przełączającą wynosi maks. 80 m na otwartej przestrzeni.

W pomieszczeniach wewnętrznych zasięg zmniejsza się z powodu tłumienia sygnału przez ściany i inne przeszkody.

Wskaźniki LED w odbiorniku (diody)

Tryb automatyczny

W trybie automatycznym czerwona dioda LED będzie świecić przy włączeniu przekaźnika wyjściowego przez termostat.

Tryb ręczny

Naciskamy przycisk MANUAL, zapala się zielona dioda LED.

Aby włączyć przekaźnik wyjściowy naciskamy przycisk M/A, zapala się czerwona dioda.

Aby wyłączyć tryb ręczny naciskamy znowu przycisk MANUAL, zielona dioda LED gaśnie.

Programy wstępnie ustawione fabrycznie

Ten programowany termostat pokojowy został zaprojektowany tak, aby był wygodny w użytkowaniu i wymagał minimalnych działań ze strony użytkownika. Zaprogramowane czasy i temperatury będą odpowiadać większości użytkowników (patrz poniższa tabela). Jeżeli chcemy za- stosować już ustawiony program fabryczny, przesuwamy przełącznik w położenie AUTO, co przełącza termostat do trybu automatycznego.

Tabele programów fabrycznych

		Czas Temperatura Czas Temperatura
Poniedziatek - Piątek	P1 6:00 20 °C			Sobota - Niedziela	P1 7:30 20 °C
	P2 8:00 15 °C		P2 9:30 20 °C
	P3 12:00 15 °C		P3 11:30 20 °C
	P4 14:00 15 °C		P4 13:30 20 °C
	P5 16:30 21 °C		P5 16:30 21 °C
	P6 22:30 15 °C		P6 22:30 15 °C

Ustawianie programów

1. Przesuwamy przełącznik na „PROG“, aż nie zacznie migać symbol tygodnia pracy („MO TU WE TH FR“).

2. Naciskamy „+“ albo „-“ aby wybrać ustawienie trybów: Tryb Tydzień pracy / Weekend (miga „MO TU WE TH FR“ albo miga „SA SU“), tryb Tydzień (miga „MO TU WE TH FR SA SU“), tryb 24 godziny (migają poszczególne „MO“, „TU“, „WE“, „TH“, „FR“, „SA“, „SU“).

3. Po wybraniu trybu naciskamy jeden raz przycisk „▶” na wyświetlaczu wyświetl się P1 i wartość czasu zacznie migać, za pomocą „+” albo „-” ustawiamy czas na wymagana wartość.

4. Po ustawieniu czasu naciskamy jeden raz przycisk „▶“ wartość temperatury zacznie migać, za pomocą „+“ albo „-“ ustawiamy temperature.

5. Po ustawieniu temperatury naciskamy jeden raz przycisk „▶” na wyświetlaczu wyświetl się P2 i wartość czasu zacznie migać, powtarzamy kroki 3 i 4, aż nie ustawimy wszystkich sześciu programów.

6. Po ustawieniu wszystkich sześciu programów na wymagane wartości naciskamy przycisk „♡” dla potwierdzenia albo czekamy 60 sekund na automatyczne potwierdzenie.

Wykorzystanie funkcji kopiowania (COPY)

Termostat jest wyposażony w funkcję kopiowania, która umożliwia skopiowanie przygotowanego program do innego dnia. To zapobiega

konieczności ponownego zadawania wymaganego programu na kolejny dzień. Ta funkcja działa tylko w trybie programowania poszczególnych dni.

1. Najpierw trzeba ustawić i zapisać przebieg temperatury przynajmniej dla jednego dnia, patrz Ustawienia programów.
2. Jeżeli termostat jest ustawiony na tryb dnia, a przełącznik jest przesunięty w położenie „PROG“, naciskamy przycisk „C“.
3. Na wyświetlaczu zostanie pokazane „MO“, w tej fazie za pomocą „+“ albo „-“ wybieramy dzień, którego ustawienia chcemy skopiować do innego dnia.
4. Naciskamy przycisk „▶▶”, na wyświetlaczu zacznie migać „TU“ i za pomocą „+“ albo „-“ wybieramy dzień, do którego chcemy skopiować wybrane ustawienie.
5. Naciśnięciem przycisku „C“ potwierdzamy wybór dnia, na wyświetlaczu wyświetl się napis „SAVE“. Aby wybrać kolejne dni powtarzamy kroki 3 i 4.
6. Po przekopiowaniu wybranego dnia do kolejnych dni ustawienia potwierdzamy naciśnięciem przycisku „”, albo czekamy 60 sekund na automatyczne potwierdzenie.

Tryb uproszczony

1. Przesuwamy przełącznik do położenia „AUTO“.
2. Naciśnięciem przycisku „+“ albo „-“ ustawiamy wymaganą temperaturę, na wyświetlaczu pojawia się ikona ręki.
3. Naciśnięciem przycisku „ potwierdzamy, albo czekamy 15 sekund na automatyczne potwierdzenie.

Tak ustawiona temperatura będzie obowiązywać do rozpoczęcia następnego, przygotowanego wcześniej programu, albo znowu naciskamy przycisk „” do zakończenia trybu uproszczonego.

Tryb ręczny ustawiania temperatury (MAN)

1. Przesuwamy przełącznik do położenia „MAN“.
2. Naciśnięciem przycisku „+“ albo „-“ zmieniamy temperaturę.

W tym trybie termostat zawsze utrzymuje ręcznie ustawioną temperaturę, a wcześniej zaprojektowane programy nie są aktywne. Ten tryb kończymy przesuwając przełącznik w inne położenie.

Tryb urlopowy (Holiday mode)

Holiday mode oszczędza energię tak, że umożliwia nam trwałe obniżenie temperatury na 1 do 99 dni, kiedy jesteśmy poza domem.

1. Przesuwamy przełącznik na „AUTO“.
2. Naciskamy przycisk „H“, aby ustawić tryb Holiday.
3. Za pomocą „+“ albo „-“ ustawiamy liczbę dni, podczas których będziemy poza domem.
4. Następnie naciskamy przycisk „▶“ do ustawienia temperatury i potwierdzamy naciśnięciem „♡”.

Ten tryb pracuje w czasie ustawionych dni albo może być zakończony naciśnięciem przycisku „”.

Tryb przeciwzamrożeniowy (OFF)

1. Przesuwamy przełącznik w położenie „OFF“, temperatura będzie trwale ustawiona na 5 °C.
2. Tryb przeciwzamrożeniowy kończymy przesunięciem przełącznika w położenie „AUTO“.

Ustawianie daty i czasu

1. Przesuwamy przełącznik do położenia „TIME/DATE“, na wyświetlaczu zacznie migać pole do ustawienia dnia.
2. Naciskamy „▶na wyświetlaczu zacznie migać pole do ustawienia miesiąca.
3. Naciskamy „na wyświetlaczu zacznie migać pole do ustawienia roku.
4. Naciskamy „„na wyświetlaczu zacznie migać pole do ustawienia godzin.
5. Naciskamy „na wyświetlaczu zacznie migać pole do ustawienia minut.
6. Naciskamy przycisk „fla” dla potwierdzenia ustawienia, albo czekamy 15 sekund na automatyczne potwierdzenie.

Kalibracja temperatury pokojowej

Przesuwamy przełącznik do położenia „OFF“, naciśnięciem kombinacji przycisków „H“ + „♡“ wchodzimy do ustawiania kalibracji temperatury pokojowej, na wyświetlaczu wyświetl się „CAL“. Naciskamy „+“ albo „-“ do zmiany (-3,0 °C do 3,0 °C, co 0,5 °C).

Naciskamy przycisk „” dla potwierdzenia ustawienia, albo czekamy 15 sekund na automatyczne potwierdzenie.

Kalibrację temperatury pokojowej stosuje się na przykład w sytuacji, kiedy termostat pokazuje 21 °C, ale chcemy, aby wyświetlał 20 °C. W tym przypadku wartość kalibracji zostaje ustawiona na -1 °C.

Histereza ustawionej temperatury

Przesuwamy przełącznik do położenia „OFF“, naciśnięciem kombinacji przycisków „H“ + „wchodzimy do ustawiania. Potem naciskamy przycisk „▶”, przechodzimy do ustawiania Histerezy ustawionej temperatury, na wyświetlaczu wyświetl się „DIFF“. Naciskamy „+“ albo „-“ do zmiany (0,2 °C do 2,0 °C, co 0,1 °C).

Naciskamy przycisk „” dla potwierdzenia ustawienia, albo czekamy 15 sekund na automatyczne potwierdzenie.

Rozrzut (histereza) jest różnicą między temperaturą włączenia i wyłączenia. Jeżeli na przykład ustawimy temperaturę w trybie ogrzewania na 20 °C, a histerezę na 0,2 °C, termostat zacznie pracować, jeżeli

temperatura pokojowa zmniejszy się do 19,8 °C i wyłączy się, jeżeli temperatura osiągnie 20,2 °C.

Tryb ogrzewanie/chłodzenie

Przesuwamy przełącznik do położenia „OFF“, naciśnięciem kombinacji przycisków „H“ + „wchodzimy do ustawiania. Potem naciskamy 2×przycisk „i wchodzimy do ustawień Trybu ogrzewanie/chłodzenie.

Za pomocą przycisków „+“ albo „-“ wybieramy tryb ogrzewania „HEAT“ albo tryb chłodzenia „COOL“.

Naciskamy przycisk „” dla potwierdzenia ustawienia albo czekamy 15 sekund na automatyczne potwierdzenie.

Przywrócenie ustawień fabrycznych (reset)

Jeżeli termostat pracuje wadliwie, można go doprowadzić z powrotem do ustawień fabrycznych.

Przesuwamy przełącznik do położenia „OFF“, naciśnięciem kombinacji przycisków „H“ + „wchodzimy do ustawiania. Naciskamy 3× przycisk „na wyświetlaczu wyświetl się napis „rESE“. Naciskamy przycisk „A“, na wyświetlaczu wyświetli się „----“, znowu naciskamy przycisk „A“, a po kilku sekundach termostat wróci do ustawień fabrycznych.

Funkcja Lock (blokada przycisków)

Naciskamy i przytrzymujemy przycisk „H“ w czasie 5 sekund, na wyświetlaczu wyświetl się „∅—n“, przyciski są zablokowane. W tym stanie przyciski nie działają. Przytrzymanie wciśniętego przycisku „H“ w czasie 5 sekund powoduje odblokowanie przycisków.

Podświetlenie wyświetlacza

Naciśnięcie dowolnego przycisku aktywuje podświetlenie wyświetlacza w czasie 15 sekund.

Wymiana baterii

Jeżeli na wyświetlaczu pojawi się ikona „”, oznacza to, że baterie są rozładowane i konieczna jest ich wymiana.

Ustawianie parametrów OpenTherm

Dotyczy tylko trybu ogrzewania.

1. Przesuwamy przełącznik do położenia „OFF“, naciśnięciem kombina- cji przycisków „H“ + „„przechodzimy do ustawiania parametrów OpenTherm. W lewym dolnym rogu wyświetlacza zaświeci się 01, a na środku temperatura wody w kotle OpenTherm (jeżeli termostat nie uzyska tej temperatury, wyświetli się „--“).

2. Naciskamy przycisk „▶“ w lewym dolnym rogu wyświetlacza za-świeci się 02, a na środku temperatura wody, na powrocie do kotła (jeżeli termostat nie uzyska tej temperatury, wyświetli się „--“).

3. Naciskamy przycisk „▶”, lewym dolnym rogu wyświetlacza zaświeci się 03, a na środku wyświetla się temperatura gorącej wody (jeżeli termostat nie uzyska tej temperatury, wyświetli się „--“).

4. Naciśnięciem przycisku „„przechodzimy do ustawiania przełączanej wymaganej wartości granicznej sterowania. W lewym dolnym rogu wyświetlacza zaświeci się 04, a na środku będzie migać „OFF“ (wyłącz). Do ustawiania „ON/OFF“ (włącz/wyłącz) stosujemy przyciski „+“ albo „-“.

5. Jeżeli w poprzednim kroku ustawiliśmy „ON“ (włącz), naciśnięciem przycisku „▶przechodzimy do ustawiania maksymalnej wartości granicznej sterowania. W lewym rogu wyświetlacza zaświeci się 05, a na środku będzie wyświetlana temperatura, którą ustawiamy za pomocą „+“ albo „-”.

6. Naciśnięciem przycisku „przechodzimy ustawiania włączania gorącej wody. W lewym rogu wyświetlacza zaświeci się 06, a na środku będzie migać „OFF“ (wyłącz). Do ustawiania „ON/OFF“ (włącz/wyłącz) stosujemy przyciski „+“ albo „-“.

7. Jeżeli w poprzednim kroku ustawiliśmy „ON“ (włącz), naciśnięciem przycisku „▶” przechodzimy do ustawiania temperatury gorącej wody. W lewym rogu wyświetlacza zaświeci się 07, a na środku będzie wyświetlana temperatura, którą ustawiamy za pomocą „+“ albo „-”.

8. Naciśnięciem przycisku „▶“ przechodzimy do ustawiania przełączania sterowania. W lewym rogu wyświetlacza zaświeci się 08, a na środku będzie migać „ON“ (włącz). Do ustawiania „ON/OFF“ (włącz/wyłącz) stosujemy przyciski „+“ albo „-“.

9. Naciskamy przycisk „” dla potwierdzenia ustawiania.

Wykrywanie błędów OpenTherm

1. Kiedy potączenie OpenTherm zostanie przerwane, na wyświetlaczu LCD kolejno wyświetla się „UNCO“ i zegar.

2. Jeżeli dojdzie do błędu komunikacji OpenTherm, na wyświetlaczu LCD kolejno wyświetla się „CONN“ i zegar.

3. Jeżeli dojdzie do awarii kotła OpenTherm, wyświetla się kolejno kod awarii OEM / kod błędu i zegar.

Konserwacja i czyszczenie

Wyrób jest zaprojektowany tak, aby przy właściwym obchodzeniu się z nim mógł służyć przez wiele lat. Dalej znajduje się kilka uwag związanych z właściwą obsługą:

- Przed uruchomieniem wyrobu należy uważnie przeczytać instrukcję użytkownika.

• Wyrobu nie wystawiamy na działanie bezpośredniego światła słonecznego, ekstremalne zimno albo wilgoć oraz nie narażamy na nagłe zmiany temperatury (powoduje to pogorszenie dokładności pomiaru.
• Wyrobu nie umieszczamy w miejscach narażonych na wibracje i wstrząsy – mogą spowodować jego uszkodzenie.
• Wyrobu nie narażamy na nadmierne naciski i uderzenia, pył, wysoką temperaturę albo wilgotność – mogą one spowodować uszkodzenie wyrobu, utratę pojemności baterii i deformację plastikowych części.
• Wyrobu nie można narażać na działanie deszczu albo wilgoci oraz kapiącej, ani pryskającej wody.
• Na wyrobie nie ustawiamy żadnych źródeł otwartego ognia, na przykład zapalonej świeczki itp.
• Wyrobu nie umieszczamy w miejscach, w których nie ma dostatecznego przepływu powietrza.
• Do otworów wentylacyjnych w wyrobie nie wsuwamy żadnych przedmiotów.
• Nie ingerujemy do wewnętrznych obwodów elektrycznych wyrobu – można je uszkodzić i automatycznie utracić uprawnienia gwarancyjne. Wyrób może naprawiać tylko wykwalifikowany specjalista.
• Do czyszczenia używamy lekko zwilżoną, delikatną ściereczkę. Nie korzystamy z rozpuszczalników, ani z preparatów do czyszczenia – mogą one podrapać plastikowe części i uszkodzić obwody elektryczne.
• Wyrobu nie zanurzamy do wody, ani do innych cieczy.
• Przy uszkodzeniu albo wadzie wyrobu żadnych napraw nie wykonujemy we własnym zakresie. Wyrób przekazujemy do naprawy do sklepu, w którym został zakupiony.
• To urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci), którym brak predyspozycji fizycznych, umysłowych albo mentalnych oraz brak wiedzy albo doświadczenia uniemożliwia bezpieczne korzystanie z tego wyrobu, jeżeli nie jest nad nimi sprawowany nadzór albo, jeżeli nie zostały poinstruowane, co do zasad korzystania z tego produktu przez osobę, która jest odpowiedzialna za ich bezpieczeństwo. Konieczne jest zapewnienie takiej opieki nad dziećmi, żeby nie mogły się bawić tym wyrobem.

Zgodnie z przepisami Ustawy o ZSEiE zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza. Użytkownik, chcąc pozbyć się sprzętu elektronicznego i elektrycznego, jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu. W sprzęcie nie znajdują się składniki niebezpieczne, które mają szczególnie negatywny wpływ na środowisko i zdrowie ludzi.

EMOS spol. s r.o. niniejszym oświadcza, że typ urządzenia radiowego P56160T jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.emos.eu/download.
