Type de produit	Thermostat programmable sans fil
Marque	Emos
Modèle	P5616OT
Catégorie	Thermostat
Dimensions de l'unité de commande	126 × 84 × 26 mm
Dimensions de l'unité de commutation	86 × 86 × 36 mm
Poids de l'unité de commande	180 g
Poids de l'unité de commutation	146 g
Alimentation de l'unité de commande	2 piles alcalines AA 1,5 V (LR6)
Alimentation de secours de l'horloge	1 pile CR2032 3 V
Alimentation de l'unité de commutation	230 V AC
Plage de mesure de température	0 °C à 40 °C (résolution 0,1 °C, précision ±1 °C à 20 °C)
Plage de réglage de température	5 °C à 35 °C (pas de 0,5 °C)
Hystérésis réglable	0,2 °C à 2,0 °C (pas de 0,1 °C)
Charge commutée maximale	230 V AC, 10 A résistif, 4 A inductif
Fréquence radio	868 MHz, puissance max 25 mW e.r.p.
Portée radio	Jusqu'à 80 m à l'air libre
Programmes	6 programmes par défaut (jour/week-end), personnalisables
Modes de fonctionnement	Auto, Manuel, Hors gel, Vacances, Provisoire
Fonctions spéciales	Copie de programme, Verrouillage des boutons, Calibrage, Mode chaud/froid, OpenTherm
Installation	Murale, nécessite couper l'alimentation électrique
Accessoires inclus	2 vis, 2 chevilles
Entretien	Chiffon doux légèrement humide, éviter solvants et immersion
Sécurité	Réparation par un professionnel qualifié uniquement

FOIRE AUX QUESTIONS - P5616OT Emos

Comment installer le thermostat Emos P5616OT ?

Avant l'installation, coupez l'alimentation électrique. Fixez l'unité de commande (émetteur) au mur avec les chevilles et vis fournies. Branchez les fils de l'unité de commutation (récepteur) conformément au schéma de câblage (bornes NO, NC, COM, L, N). Ensuite, insérez deux piles AA dans l'émetteur et une pile CR2032 dans le compartiment horloge. Appairez les deux unités en suivant la procédure décrite dans la notice.

Quels types de piles utiliser pour l'unité de commande ?

Utilisez deux piles alcalines AA de 1,5 V (LR6) pour l'émetteur et une pile CR2032 de 3 V pour la sauvegarde de l'horloge. N'utilisez pas de piles rechargeables de 1,2 V.

Comment régler la température en mode manuel ?

Déplacez le curseur sur la position MAN. Utilisez les boutons + ou - pour régler la température souhaitée. Le thermostat maintient cette température en permanence jusqu'à ce que vous changiez de mode.

Quelle est la portée du signal radio entre l'émetteur et le récepteur ?

La portée est de 80 mètres à l'air libre. Dans les zones intérieures, elle peut être réduite par les murs, les cloisons et autres obstacles. Si la communication est instable, rapprochez les unités.

Comment utiliser le mode vacances (Holiday) ?

Placez le curseur sur AUTO. Appuyez sur le bouton H (Holiday). Réglez le nombre de jours (1 à 99) avec les boutons + ou -, puis appuyez sur ▶ pour régler la température souhaitée. Confirmez avec le bouton ♡. Le thermostat maintient cette température jusqu'à la fin de la période ou jusqu'à ce que vous appuyiez à nouveau sur H.

Que faire si les unités ne communiquent pas ?

Vérifiez que l'unité de commutation est allumée (interrupteur principal en position |). Sur le récepteur, appuyez sur le bouton M/A pendant 10 secondes jusqu'à ce que le voyant vert clignote. Sur l'émetteur, placez le curseur sur OFF, puis appuyez simultanément sur les boutons H et A pendant 3 secondes. Les unités s'appairent et le voyant vert cesse de clignoter.

Comment calibrer la température affichée si elle est inexacte ?

Placez le curseur sur OFF. Appuyez simultanément sur les boutons H et ♡. Le message CAL s'affiche. Utilisez les boutons + ou - pour ajuster de -3,0 °C à +3,0 °C par pas de 0,5 °C. Confirmez avec le bouton ou attendez 15 secondes.

Comment réinitialiser le thermostat aux réglages d'usine ?

Placez le curseur sur OFF. Appuyez simultanément sur les boutons H et ▶ jusqu'à ce que rESE s'affiche. Appuyez trois fois sur le bouton ▶, puis appuyez sur le bouton A. L'écran affiche ---- et le thermostat se réinitialise après quelques secondes.

Comment verrouiller les boutons du thermostat ?

Maintenez le bouton H enfoncé pendant 5 secondes. L'icône de verrouillage s'affiche à l'écran. Les boutons sont alors inactifs. Pour déverrouiller, maintenez à nouveau le bouton H pendant 5 secondes.

Quel entretien est nécessaire pour le thermostat ?

Nettoyez-le avec un chiffon doux légèrement humide. N'utilisez pas de solvants ni de produits abrasifs. Évitez l'exposition à l'eau, à la lumière directe du soleil ou à des températures extrêmes. Ne tentez pas de réparer l'appareil vous-même ; confiez-le à un professionnel qualifié.

MODE D'EMPLOI P5616OT Emos

Le thermostat P56160T a été conçu pour gérer des systèmes de chauffage ou de climatisation.

Avertissements importants

• Avant la première utilisation, lire attentivement la notice du thermostat, mais aussi celle de la chaudière ou de l'installation de climatisation.
• Avant d'installer le thermostat, il est nécessaire de couper l'alimentation électrique!
• Nous vous recommandons de confier cette installation à un employé qualifié!
• Lors de l'installation, il est nécessaire de respecter les normes prescrites.

Spécifications techniques

Charge commutée: max. 230 V AC; 10 A pour une charge résistive; 4 A pour une charge inductive

Mesure de la température: 0 °C à 40 °C avec une résolution de 0,1 °C; précision de ±1 °C à 20 °C

Réglage de la température: 5 °C à 35 °C, par pas de 0,5 °C

Variation de la température ayant été paramétrée: 0,2 °C à 2 °C, par pas de 0,1 °C

Alimentation:

Unité de commande avec écran (émetteur): 2× pile de 1,5 V, de type AA (LR6)

Source d'alimentation de secours de l'horloge: 1× pile de 3 V, de type CR2032

Unité de commutation (récepteur) : 230 V AC

Interconnexion des unités: au moyen d'un signal radio de 868 MHz, 25 mW e. r. p. max.

Portée de l'unité de transmission: jusqu'à 80 m à l'air libre

Dimensions et masse:

Unité de commande: 126 × 84 × 26 mm; 180 g

Unité de commutation: 86 × 86 × 36 mm; 146 g

Accessoires: Vis 2×, chevilles 2×

Description des éléments de commande (voir la fig. 1)

1 - Home (retour à l'écran d'accueil) 2 - Next (permet de passer à l'option suivante de la fonction) 3 – Réglage du paramètre de la valeur 4 – Confirmation (confirme la sélection des fonctions) 5 - Copier (COPY) 6 - Holiday mode 7 – Compartiment des piles

8 – Réglage de l'heure et de la date 9 – Sélection et réglage du programme (PROG) 10 - Mode antigel (OFF) 11 - Mode manuel (MAN) 12 - Mode automatique (AUTO)

Description de l'écran (voir la fig. 2)

13 - Jours 14 - Heure 15 – Température ambiante 16 - Chauffage 17 - Température souhaitée 18 – Programme sélectionné 19 – Symbole de Holiday mode 20 - Verrouillage de l'écran 21 - Symbole du mode provisoire 22 - Symbole du mode automatique (AUTO) 23 - Symbole du mode manuel (MAN) 24 - Pile faible 25 - Refroidissement 26 - Icône de l'appareillage des deux unités 27 - Icône de la communication sans fil

Récepteur (unité de commutation) (voir la fig. 3)

1 - Interrupteur principal (ALLUME/ÉTEINT)

Position ○ - éteint

Position 1 - allumé

2 - Bouton M/A (LED rouge) 3 - Bouton MANUAL (LED vert)

Procédure de retrait de la partie avant de l'unité de commutation (voir la fig. 4)

2. 3 – Appuyer sur le verrou intérieur et le maintenir à l'aide d'un tournevis, puis retirer le couvercle avant

Avertissement:

Avant de remplacer le thermostat, débrancher le système de chauffage/de climatisation de son alimentation électrique principale. Vous réduirez ainsi les risques d'accidents dus à un choc électrique.

Emplacement du thermostat

L'endroit où le thermostat est installé aura un impact majeur sur son fonctionnement. Le placer dans une pièce où les membres de la famille séjournent le plus souvent. Choisir un endroit où l'air circule librement et où la prise ne sera pas exposée à la lumière directe du soleil, de préférence.

reference sur un mur intérieur. Ne pas installer le thermostat à proximité de sources de chaleur (téléviseurs, radiateurs, réfrigérateurs) ou à proximité d'une porte (en raison de chocs fréquents). Si vous ne respectez pas ces recommandations, le thermostat ne pourra pas maintenir correctement la température dans la pièce.

Installation de l'émetteur

Il est possible de fixer l'émetteur sur le support fourni ou sur un mur.

1. Enlever la partie arrière du couvercle.
2. Marquer les positions des trous.
3. Percer deux trous, insérer soigneusement des chevilles en plastique dans ces derniers et fixer la partie arrière du couvercle du thermostat à l'aide de deux vis.
4. Terminer l'installation en plaçant l'unité de commutation sur la partie arrière fixée du couvercle.

Installation du récepteur

1. Enlever la partie arrière du couvercle.
2. Marquer les positions des trous sur le mur.
3. Percer deux trous, insérer soigneusement des chevilles en plastique dans ces derniers et fixer la partie arrière du couvercle du récepteur à l'aide de deux vis.
4. Brancher les fils aux bornes repérées conformément au schéma de câblage.
5. Terminer l'installation en plaçant l'unité de commutation sur la partie arrière fixée du couvercle.

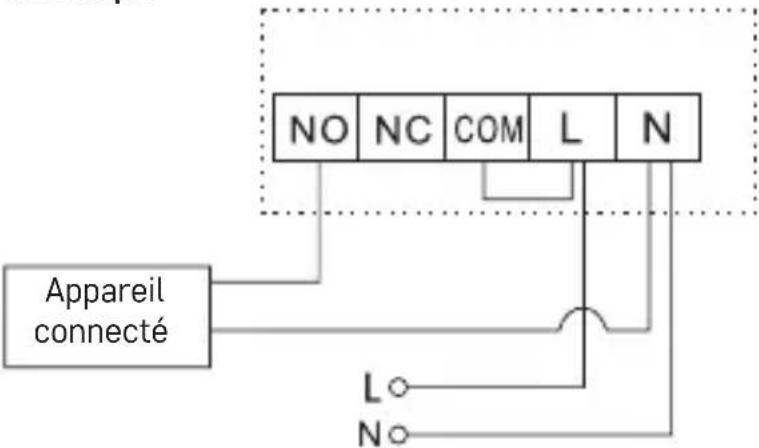

Schéma de raccordement

NO contact ouvert de façon habituelle

NC contact fermé de façon habituelle

COM contact du commutateur

Schéma de raccordement pompe/vanne motorisée

Schéma de raccordement pour le chauffage au sol

Schéma de raccordement de la chaudière

- La connexion filaire pré-installée ne sera pas connectée.

Schéma de raccordement de la vanne d'expansion/de l'entraînement électrique

Raccordement OpenTherm

Retirer le couvercle avant de l'émetteur et insérer 2 piles alcalines de 1,5 V, de type AA.

Ne pas utiliser de piles rechargeables de 1,2 V.

Lorsque les piles sont introduites, le thermostat commence à fonctionner et l'écran est actif.

Si le thermostat ne fonctionne pas correctement, il sera nécessaire de vérifier la polarité des piles ou de vérifier que les piles ne sont pas à plat.

Si le système de chauffage/climatisation n'est pas utilisé pendant une longue période, il est recommandé d'éteindre l'unité de commutation (interrupteur principal en position ⏻)

Appareillage des unités

1. Faire fonctionner le récepteur avec le bouton ALLUME/ÉTEINT situé sur le côté gauche du récepteur.
2. Appuyer ensuite sur le bouton M/A pendant 10 secondes, le voyant vert du récepteur clignote.
3. Sur l'émetteur, déplacer le curseur sur la position «OFF» et appuyer sur la combinaison de boutons «H» + «A» pendant 3 secondes, le voyant vert du récepteur cesse de clignoter. Maintenant que les unités sont appariées, l'icône 📋 s'affiche.
4. Si les deux unités ne sont pas appariées, l'icône clignote.

Si vous souhaitez modifier le code d'appareillage des deux unités, répéter la procédure d'appareillage complète à partir de l'étape 1 ; le code d'appareillage sera automatiquement écrasé. Si le thermostat ne fonctionne pas correctement, il sera nécessaire de vérifier la polarité des piles, de vérifier que les piles ne sont pas plates ou de réinitialiser le thermostat en retirant les piles.

Test de la communication sans fil entre les unités

1. Sur l'émetteur, régler une valeur de température supérieure de plusieurs degrés à la température ambiante actuelle.
2. Le voyant LED rouge de l'unité de commutation s'allume.
3. Si le voyant LED ne s'allume pas, rapprocher l'unité de commande de l'unité de commutation.

La plage entre l'unité de commande et l'unité de commutation est de 80 m maximum dans un espace ouvert.

Dans les zones intérieures, la portée peut être réduite en raison du blocage du signal par les murs et d'autres obstacles.

Mode automatique

En mode automatique, la diode LED rouge s'allume lorsque le relais de sortie est activé par le thermostat.

Mode manuel

Appuyer sur le bouton MANUEL, la diode LED verte s'allume.

Pour activer le relais de sortie, appuyer sur le bouton M/A, la diode rouge s'allume.

Pour désactiver le mode manuel, appuyer de nouveau sur le bouton MANUEL, la diode LED verte s'éteint.

Programmes par défaut

Ce thermostat d'ambiance programmable a été conçu pour être facile à utiliser et nécessite un nombre minimal d'interventions de la part de l'utilisateur. Les temps et températures par défaut conviennent à la plupart des utilisateurs (voir le tableau ci-dessous). Pour utiliser le programme par défaut, déplacer le curseur sur la position AUTO. Le thermostat se met ainsi en mode automatique.

Tableau de programmes par défaut

		Heure Température Heure Température
Lundi-vendredi	P1 6:00 20 °C			Samedi-dimanche	P1 7:30 20 °C
	P2 8:00 15 °C		P2 9:30 20 °C
	P3 12:00 15 °C		P3 11:30 20 °C
	P4 14:00 15 °C		P4 13:30 20 °C
	P5 16:30 21 °C		P5 16:30 21 °C
	P6 22:30 15 °C		P6 22:30 15 °C

Réglage des programmes

1. Déplacer le curseur vers «PROG» jusqu'à ce que le symbole de la semaine de travail («MO TU WE TH FR») clignote.
2. Appuyer sur «+» ou «-» pour sélectionner les réglages des modes: Mode de semaine de travail/week-end («MO TU WE TH FR» clignote ou «SA SU» clignote), mode de semaine («MO TU WE TH FR SA SU»

1. Après avoir sélectionné le mode, appuyer une fois sur le bouton «▶▶», P1 s'affiche sur l'écran et la valeur de l'heure clignote, pour régler l'heure à la valeur souhaitée, utiliser «+» ou «-».
2. Une fois l'heure réglée, appuyer une fois sur le bouton «▶▶», la valeur de la température se met à clignoter. Pour régler la température, utiliser «+» ou «-».
3. Après avoir réglé la température, appuyer une fois sur «», P2 s'affiche sur l'écran et la valeur de temps clignote. Répéter les étapes 3 et 4 jusqu'à ce que les six programmes soient paramétrés.
4. Après avoir paramétré les six programmes aux valeurs souhaitées, appuyer sur «» pour confirmer ou attendre 60 secondes pour la confirmation automatique.

Utilisation de la fonction copier (COPY)

Le thermostat est équipé de la fonction copier qui permet de copier le programme paramétré vers un autre jour. Cela évite d'avoir à entrer à nouveau le programme requis pour le jour suivant. Cette fonction n'est activée qu'en mode de programmation journalière.

1. Tout d'abord, il est nécessaire de régler et d'enregistrer les températures au moins pour une journée, voir Paramétrage des programmes.
2. Si le thermostat est réglé en mode de jour et le curseur est en position «PROG», appuyer sur le bouton «C».
3. L'écran affiche «MO», à ce stade, sélectionner le jour dont vous souhaitez copier les paramètres dans un autre jour en utilisant les boutons «+» ou «-».
4. Appuyer sur le bouton «▶». «TU» se met à clignoter sur l'écran. Puis, sélectionner le jour vers lequel vous souhaitez copier le paramétrage sélectionné à l'aide des boutons «+» ou «-».
5. Appuyer sur le bouton «C» pour confirmer la sélection du jour, le message «SAVE» s'affiche sur l'écran. Répéter les étapes 3 et 4 pour sélectionner les jours supplémentaires.
6. Une fois le jour par défaut copié vers les jours souhaités, pour confirmer le réglage appuyer sur le bouton « C » ou attendre 60 secondes pour la confirmation automatique.

Mode provisoire

1. Déplacer le curseur vers la position «AUTO».
2. Pour régler la température souhaitée, appuyer sur les boutons «+» ou «-», l'icône représentant une main s'affiche sur l'écran.
3. Pour confirmer, appuyer sur le bouton « 🏠 » ou attendre 15 secondes pour une confirmation automatique.

La température réglée sera maintenue jusqu'au prochain programme par défaut, ou pour quitter le mode provisoire appuyer de nouveau sur le bouton « 🏠 ».

Mode manuel pour régler la température (MAN)

1. Déplacer le curseur vers la position «MAN».
2. Pour régler la température, appuyer sur le bouton «+» ou «-».

Dans ce mode, le thermostat maintient toujours une température réglée manuellement et les programmes par défaut ne sont pas actifs. Pour quitter ce mode, déplacer le curseur vers une autre position.

Mode vacances (holiday mode)

Le mode vacances économise de l'énergie en permettant de réduire la température de façon permanente de 1 à 99 jours lorsque vous n'êtes pas chez vous.

1. Déplacer le curseur sur «AUTO».
2. Appuyer sur le bouton «H» pour paramétrer le mode de vacances.
3. Utiliser «+» ou «-» pour définir le nombre de jours pendant lesquels vous n'êtes pas chez vous.
4. Ensuite pour régler la température, appuyer sur le bouton «▶» et confirmer en appuyant sur le bouton «♡».

Ce mode s'exécute dans les jours définis ou peut être arrêté en appuyant sur le bouton «♡».

Mode antigel (OFF)

1. Déplacer le curseur vers la position «OFF», la température sera réglée en permanence à 5 °C.
2. Déplacer le curseur vers la position «AUTO» pour quitter le mode antigel.

Réglage de la date et de l'heure

1. Déplacer le curseur vers la position «TIME/DATE», le champ de réglage du jour se met à clignoter sur l'écran.
2. Appuyer sur «▶» le champ de réglage du mois se met à clignoter sur l'écran.
3. Appuyer sur «▶» le champ de réglage de l'année se met à clignoter sur l'écran.
4. Appuyer sur «▶», le champ de réglage de l'heure se met à clignoter sur l'écran.
5. Appuyer sur «▶», le champ de réglage des minutes se met à clignoter sur l'écran.
6. Pour confirmer le réglage, appuyer sur le bouton « 🍒 » ou attendre 15 secondes pour une confirmation automatique.

Étalonnage de la température ambiante

Déplacer le curseur vers la position «OFF», pour accéder au réglage de l'étalonnage de la température ambiante, appuyer sur les boutons «H» et «♡» en même temps, le message «CAL» s'affiche sur l'écran. Pour apporter des changements, appuyer sur «+» ou «-» (-3,0 °C à 3,0 °C, par pas de 0,5 °C).

Pour confirmer le réglage, appuyer sur le bouton « » ou attendre 15 secondes pour une confirmation automatique.

Le calibrage de la température ambiante est utilisé, par exemple, lorsque le thermostat indique 21 °C mais la température souhaitée à l'affichage est de 20 °C. Dans ce cas, la valeur de calibrage est définie à -1 °C.

Variation de la température ayant été paramétrée

Déplacer le curseur vers la position «OFF», pour accéder au réglage, appuyer sur les boutons «H» et «###» en même temps. Ensuite pour passer au réglage de la variation de la température réglée, appuyer sur le bouton «###», le message «diFF» s'affichera sur l'écran. Pour apporter des changements, appuyer sur «++» ou «--» (0,2 °C à 2,0 °C, par pas de 0,1 °C). Pour confirmer le réglage, appuyer sur le bouton «###» ou attendre 15 secondes pour une confirmation automatique.

La variation (hystérèse) est la différence de température entre la température d'activation et de désactivation. Par exemple, si vous réglez la température en mode chauffage sur 20 °C et la variante sur 0,2 °C, le thermostat commencera à fonctionner lorsque la température ambiante descendra à 19,8 °C et s'arrêtera lorsque la température atteindra 20,2 °C.

Mode de chauffage/refroidissement

Déplacer le curseur vers la position «OFF», pour accéder au réglage, appuyer sur les boutons «H» et «♡» en même temps. Ensuite pour passer au réglage du mode de chauffage/refroidissement, appuyer 2 fois sur le bouton «».

Sélectionner le mode de chauffage «HEAT» ou le mode de refroidissement «COOL» à l'aide des boutons «+» ou «-».

Pour confirmer le réglage, appuyer sur le bouton « » ou attendre 15 secondes pour une confirmation automatique.

Renouvellement des réglages par défaut (reset)

Si le thermostat ne fonctionne pas correctement, il est possible de le réinitialiser et de lui faire reprendre le paramétrage par défaut.

Déplacer le curseur vers la position «OFF», pour accéder au paramétrage, appuyer sur les boutons «H» et «» en même temps. Appuyer 3 fois sur le bouton «▶», le message «RESET» s'affiche sur l'écran. Appuyer sur le bouton «A», «----» s'affiche sur l'écran, appuyer de nouveau sur le bouton «A» et le thermostat se réinitialise après quelques secondes.

Fonction lock (verrouillage des boutons)

Appuyer sur le bouton «H» pendant 5 secondes, « » s'affiche sur l'écran, les boutons sont verrouillés. Dans cet état, les boutons ne fonctionneront pas. Pour déverrouiller à nouveau les boutons, maintenir le bouton «H» enfoncé pendant 5 secondes.

Rétro-éclairage de l'écran

Appuyer sur n'importe quel bouton pour activer le rétro-éclairage de l'écran en le maintenant enfoncé pendant au moins 15 secondes.

Remplacement des piles

Si l'icône « » s'affiche sur l'écran, cela signifie que les piles sont déchargées, il est donc nécessaire de les remplacer.

Réglage des paramètres opentherm

Valable uniquement en mode de chauffage.

1. Déplacer le curseur vers la position «OFF». Pour accéder au réglage des paramètres OpenTherm, appuyer sur les boutons «H» et «▶» en même temps. 01 s'allume dans le coin gauche de l'écran et la température de l'eau dans la chaudière OpenTherm s'affiche au milieu (si le thermostat n'atteint pas cette température, l'écran affiche «--»).
2. Appuyer sur le bouton «», 02 s'allume dans le coin gauche de l'écran et la température de l'eau qui retourne dans la chaudière s'affiche au milieu (si le thermostat ne peut lire cette température, «--» s'affiche sur l'écran).
3. Appuyer sur le bouton «▶», 03 s'allume dans le coin gauche de l'écran et la température de l'eau chaude s'affiche au milieu (si le thermostat ne peut lire cette température, «--» s'affiche sur l'écran).
4. Pour accéder au réglage d'activation de valeur souhaitée de commande de limite, appuyer sur le bouton «▶». 04 s'allume dans le coin gauche de l'écran et «OFF» (désactivé) clignote au milieu. Utiliser les boutons «+» ou «-» pour régler le paramètre «ON/OFF» (activité/désactivé).
5. Si l'option «ON» (activé) a été sélectionnée à l'étape précédente, pour accéder au paramétrage de la valeur maximale de commande de limite, appuyer sur «▶▶». 05 s'allume dans le coin gauche de l'écran et la température s'affiche au milieu, celle-ci peut être réglée à l'aide des boutons «+» ou «-».
6. Pour accéder au paramétrage de la commutation d'eau chaude, appuyer sur le bouton «▶▶». 06 s'allume dans le coin gauche de l'écran et «OFF» (désactivé) clignote au milieu. Utiliser les boutons «++» ou «-» pour régler le paramètre «ON/OFF» (activité/désactivé).
7. Si l'option «ON» (activé) a été sélectionnée à l'étape précédente, pour accéder au réglage de la température de l'eau chaude, appuyer

sur le bouton «▶». 07 s'allume dans le coin gauche de l'écran et la température s'affiche au milieu, celle-ci peut être réglée à l'aide des boutons «+» ou «-».

1. Pour accéder au réglage de la commutation de commande, appuyer sur le bouton «▶». 08 s'allume dans le coin gauche de l'écran et «ON» (activé) clignote au milieu. Utiliser les boutons «+» ou «-» pour régler le paramètre «ON/OFF» (activé/désactivé).
2. Pour confirmer le réglage, appuyer sur le bouton «

Indication d'erreurs opentherm

1. Lorsque la connexion OpenTherm est interrompue, l'écran LCD affiche successivement «UNCO» et l'horloge.
2. En cas d'erreur de communication OpenTherm, l'écran LCD affiche successivement «CONN» et l'horloge.
3. Si une erreur de chaudière OpenTherm se produit, le code défaut OEM/code d'erreur et l'horloge s'affichent successivement.

Entretien et maintenance

S'il est utilisé correctement, cet appareil est conçu pour fonctionner durant de nombreuses années en toute fiabilité. Ci-dessous, vous trouverez quelques conseils pour correctement le manipuler/l'utiliser:

- Avant de commencer à utiliser cet appareil, lisez attentivement la notice utilisateur.

- Ne pas exposer le produit au rayonnement solaire direct, à des températures extrêmement basses, à l'humidité ou à de brusques variations de température. Cela réduirait la précision du suivi.

- Ne pas placer cet appareil à des endroits susceptibles d'être soumis à des vibrations et à des secousses, cela pourrait l'endommager.

- Ne pas exposer cet appareil à une pression excessive, à des coups, à la poussière, à des températures élevées ou à de l'humidité, ces éléments pourraient entraîner une défaillance du produit, réduire son autonomie énergétique, détériorer les piles ou provoquer une déformation des pièces en plastique.

- Ne pas exposer le produit aux intempéries ou à l'humidité, ni à des gouttes d'eau ou à un jet d'eau.

- Ne placer aucune source de flamme nue sur l'appareil, une bougie allumée par exemple.

- Ne pas placer cet appareil dans des endroits où la circulation d'air est insuffisante.

- Ne pas obstruer les orifices de ventilation de l'appareil.

- Ne pas intervenir sur les circuits électriques internes, vous pourriez les endommager et provoquer une annulation immédiate de la validité de la garantie. Cet appareil ne devrait être réparé que par un spécialiste qualifié.

• Pour le nettoyage, toujours utiliser un chiffon doux légèrement humide. Ne pas utiliser de dissolvant ou de produit de nettoyage, ces derniers pourraient en effet rayer les parties en plastique et altérer les circuits électriques.
• Ne pas immerger cet appareil dans de l'eau ni dans d'autres liquides.
• En cas de dégradation ou de défaut de l'appareil, ne jamais essayer de le réparer vous-mêmes. Pour toutes les réparations, remettre l'appareil au revendeur qui vous l'a vendu.
• Cet appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) qui ont des capacités physiques et/ou sensorielles limitées, qui ont des troubles mentaux ou qui ne sont pas suffisamment expérimentées, à moins qu'elles ne soient sous la surveillance d'une personne qui est responsable de leur sécurité ou qu'une telle personne leur ait fait suivre une formation relative à l'utilisation de l'appareil. Les enfants doivent rester sous surveillance afin de les empêcher de jouer avec cet appareil.

Ne pas jeter avec les ordures ménagères. Utilisez des points de collecte spéciaux pour les déchets triés. Contactez les autorités locales pour obtenir des informations sur les points de collecte. Si les appareils électroniques sont mis en décharge, des substances dangereuses peuvent atteindre les eaux souterraines et, par la suite, la chaîne alimentaire, où elles peuvent affecter la santé humaine.

Par la présente, EMOS spol. s r. o. déclare que l'équipement radio de type P56160T est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à l'adresse Internet suivante: http://www.emos.eu/download.
