INSTRUKCJA OBSŁUGI KM 105180 R Bp Pack Classic Kärcher

Teža (z baterijami) 860 kg*

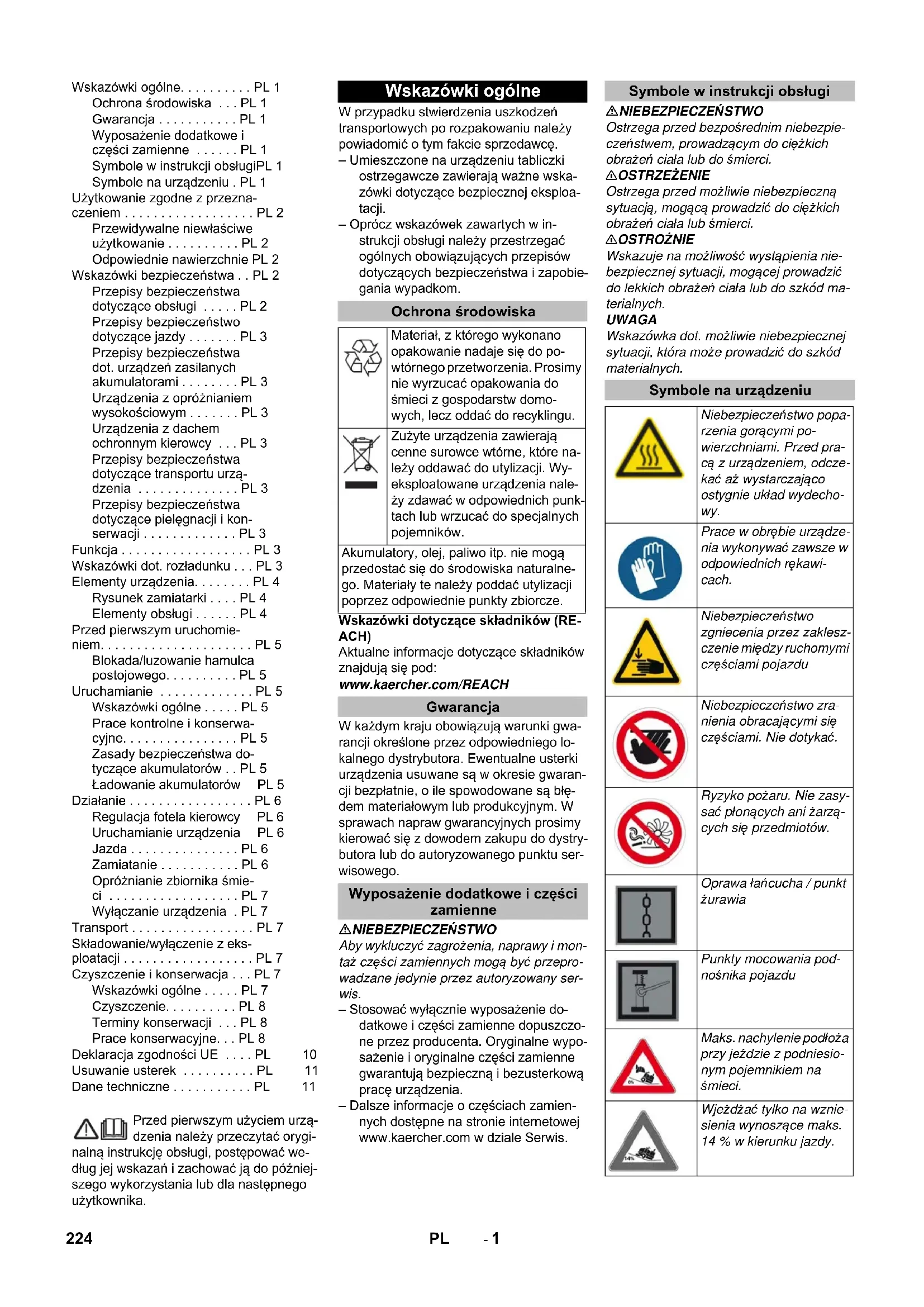

Wskazówki ogólne.... PL 1

Ochrona środowiska ... PL 1

Gwarancja....PL 1

Wyposażenie dodatkowe i

części zamienne ..... PL 1

Symbole w instrukcji obsługiPL 1

Symbole na urządzeniu . PL 1

Użytkowanie zgodne z przezna-

czeniem.... PL 2

Przewidywalne niewłaściwe

użytkowanie ..... PL 2

Odpowiednie nawierzchnie PL 2

Wskazówki bezpieczeństwa .. PL 2

Przepisy bezpieczeństwa

dotyczące obsługi ..... PL 2

Przepisy bezpieczeństwo

dotyczące jazdy ..... PL 3

Przepisy bezpieczeństwa

dot. urządzeń zasilanych

akumulatorami ..... PL 3

Urządzenia z opróżnianiem

wysokościowym ..... PL 3

Urządzenia z dachem

ochronnym kierowcy ... PL 3

Przepisy bezpieczeństwa

dotyczące transportu urzą-

dzenia PL 3

Przepisy bezpieczeństwa

dotyczące pielęgnacji i kon-

serwacji PL 3

Funkcja PL 3

Wskazówki dot. rozładunku . . . PL 3

Elementy urządzenia. . . . . . PL 4

Rysunek zamiatarki .... PL 4

Elementy obsługi ..... PL 4

Przed pierwszym uruchomie-

niem.... PL 5

Blokada/luzowanie hamulca

postojowego....PL 5

Uruchamianie .... PL 5

Wskazówki ogólne ..... PL 5

Prace kontrolne i konserwa-

cyjne.... PL 5

Zasady bezpieczeństwa do-

tyczące akumulatorów .. PL 5

Ładowanie akumulatorów PL 5

Działanie PL 6

Regulacja fotela kierowcy PL 6

Uruchamianie urządzenia PL 6

Jazda PL 6

Zamiatanie PL 6

Opróżnianie zbiornika śmie-

ci PL 7

Wyłączanie urządzenia . PL 7

Transport....PL 7

Składowanie/wyłączenie z eks-

ploatacji....PL 7

Czyszczenie i konserwacja . . . PL 7

Wskazówki ogólne ..... PL 7

Czyszczenie.... PL 8

Terminy konserwacji ... PL 8

Prace konserwacyjne... PL 8

Deklaracja zgodności UE .... PL 10

Usuwanie usterek PL 11

Dane techniczne ..... PL 11

⚠️ Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

Wskazówki ogólne

W przypadku stwierdzenia uszkodzeń transportowych po rozpakowaniu należy powiadomić o tym fakcie sprzedawcę.

– Umieszczone na urządzeniu tabliczki ostrzegawcze zawierają ważne wskazówki dotyczące bezpiecznej eksploatacji.

– Oprócz wskazówek zawartych w instrukcji obsługi należy przestrzegać ogólnych obowiązujących przepisów dotyczących bezpieczeństwa i zapobiegania wypadkom.

Ochrona środowiska

Materiał, z którego wykonano opakowanie nadaje się do powtórnego przetworzenia. Prosimy nie wyrzucać opakowania do śmieci z gospodarstw domowych, lecz oddać do recyklingu.

Zużyte urządzenia zawierają cenne surowce wtórne, które należy oddawać do utylizacji. Wyeksploatowane urządzenia należy zdawać w odpowiednich punktach lub wrzucać do specjalnych pojemników.

Akumulatory, olej, paliwo itp. nie mogą przedostać się do środowiska naturalnego. Materiały te należy poddać utylizacji poprzez odpowiednie punkty zbiorcze.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się pod:

W każdym kraju obowiązują warunki gwarancji określone przez odpowiedniego lokalnego dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Wyposażenie dodatkowe i części zamienne

⚠ NIEBEZPIECZEŃSTWO

Aby wykluczyć zagrożenia, naprawy i montaż części zamiennych mogą być przeprowadzane jedynie przez autoryzowany serwis.

– Stosować wyłącznie wyposażenie dodatkowe i części zamienne dopuszczone przez producenta. Oryginalne wyposażenie i oryginalne części zamienne gwarantują bezpieczną i bezusterkową pracę urządzenia.

– Dalsze informacje o częściach zamiennych dostępne na stronie internetowej www.kaercher.com w dziale Serwis.

Symbole w instrukcji obsługi

⚠ NIEBEZPIECZEŃSTWO

Ostrzega przed bezpośrednim niebezpieczeństwem, prowadzącym do ciężkich obrażeń ciała lub do śmierci.

⚠ OSTRZEŻENIE

Ostrzega przed możliwe niebezpieczną sytuacją, mogącą prowadzić do ciężkich obrażeń ciała lub śmierci.

⚠OSTROŻNIE

Wskazuje na możliwość wystąpienia niebezpiecznej sytuacji, mogącej prowadzić do lekkich obrażeń ciała lub do szkód materialnych.

UWAGA

Wskazówka dot. możliwe niebezpiecznej sytuacji, która może prowadzić do szkód materialnych.

Symbole na urządzeniu

Niebezpieczeństwo poparzenia gorącymi powierzchniami. Przed pracą z urządzeniem, odczekać aż wystarczająco ostygnie układ wydechowy.

Prace w obrębie urządzenia wykonywać zawsze w odpowiednich rękawicach.

Niebezpieczeństwo zgniecenia przez zakleszczenie między ruchomymi częściami pojazdu

Niebezpieczeństwo zranienia obracającymi się częściami. Nie dotykać.

Ryzyko pożaru. Nie zasy- sać płonących ani żarzą- cych się przedmiotów.

Oprawa łańcucha / punkt żurawia

Punkty mocowania pod- nośnika pojazdu

Maks. nachylenie podłoża przy jeździe z podniesionym pojemnikiem na śmieci.

Wjeżdżać tylko na wznie- sienia wynoszące maks. 14 % w kierunku jazdy.

	Uwaga na obracającą się szczotkę (zwrócić uwagę na kierunek obrotów).
	Ostrzeżenie przed nie-bezpieczeństwem porażenia prądem elektrycznym!
	Przestrzegać wskazówek!
	Jechać powoli!
	Prosimy o przeczytanie instrukcji obsługi i dostosowanie się do jej wska-zań!
	Niebezpieczeństwo!Nie myć filtra drobnego pyłu.

Użytkowanie zgodne z przeznaczeniem

Zamiatarka przeznaczona jest do czyszczenia podłóg używanych do działalności gospodarczej i np. w następujących obszarach zastosowania:

■ parkingi
■ urządzenia produkcyjne
■ obszary logistyczne
■ hotele
■ handel detaliczny
■ magazyny
■ ścieżki

– Zamiatarka jest przeznaczona do zamiatania zanieczyszczonych powierzchni wewnętrznych i zewnętrznych.

– Przed rozpoczęciem pracy należy sprawdzić urządzenie z wyposażeniem roboczym pod kątem prawidłowego stanu i bezpieczeństwa eksploatacji. Jeżeli nie jest on poprawny, to sprzętu takiego nie wolno używać.
– Zamiatarkę należy stosować wyłącznie zgodnie z niniejszą instrukcją obsługi.
– Nie należy dokonywać żadnych modyfikacji urządzenia.
– Urządzenie jest przeznaczone wyłącznie do zastosowania w celach wymienionych w instrukcji obsługi.
– Urządzenie może pracować wyłącznie na powierzchniach wskazanych przez właściciela lub jego pełnomocnika.
– Zasadniczo obowiązuje zasada: nie przechowywać łatwo zapalnych materiałów w pobliżu urządzenia (niebezpieczeństwo wybuchu/pożaru).

Przewidywalne niewłaściwe użytkowanie

→ Nigdy nie zamiatać i nie zasysać cieczy wybuchowych, gazów palnych ani nie-rozcieńczonych kwasów lub rozpuszczalników! Zaliczają się do nich benzy-na, rozcieńczalniki do farb lub olej opa-łowy, które w wyniku zmieszania z za-sysanym powietrzem mogą tworzyć opary lub mieszanki wybuchowe, po-nadto aceton, nierozcieńczone kwasy i rozpuszczalniki, mogące zniszczyć materiały, z których wykonane jest urządzenie.
→ Nigdy nie zamiatać/zbierać reaktywnych pyłków metalowych (np. aluminium, magnezu, cynku), gdyż w połączeniu z mocno alkalicznymi albo kwaśnymi środkami czyszczącymi tworzą one gazy wybuchowe.
→ Nie zamiatać i nie zasysać płonących ani żarzących się przedmiotów.
→ Nie można go stosować do zbierania substancji niebezpiecznych dla zdrowia.
→ Przebywanie w obszarze zagrożenia jest zabronione. Eksploatacja urządzenia w pomieszczeniach zagrożonych wybuchem jest zabroniona.
→ Zabieranie pasażerów jest niedozwolone.
Przesuwanie/przeciąganie i transportowanie przedmiotów za pomocą tego urządzenia jest niedozwolone.

Odpowiednie nawierzchnie

-asfalt
– podłoga przemysłowa
- jastrych
-beton
- kostka brukowa

Wskazówki bezpieczeństwa

Przepisy bezpieczeństwa dotyczące obsługi

→ Ze względu na odstępy izolacyjne i drogi upływu urządzenie nie może być użytkowane na wysokości powyżej 2000 m n.p.m.
→ (Dotyczy tylko Finlandii) Jeśli urządzenie jest wyposażone w przewód elastyczny PVC, nie może być użytkowane w niskich temperaturach otoczenia (poniżej 0°C). W razie pytań dotyczących urządzenia prosimy o kontakt z firmą Kärcher.
Przed rozpoczęciem pracy należy sprawdzić urządzenie z wyposażeniem roboczym pod kątem prawidłowego stanu i bezpieczeństwa eksploatacji. Jeżeli nie jest on poprawny, to sprzętu takiego nie wolno używać.
→ Podczas użytkowania w obszarach zagrożonych (np. na stacjach benzynowych) należy przestrzegać stosownych przepisów bezpieczeństwa. Eksploatacja urządzenia w pomieszczeniach zagrożonych wybuchem jest zabroniona.

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

→ Nie używać urządzenia bez dachu ochronnego chroniącego przed spadającymi przedmiotami w obszarach, w których istnieje możliwość trafienia operatora przez spadające przedmioty.
→ Użytkownik ma obowiązek używania urządzenia zgodnie z jego przeznaczeniem. Podczas pracy urządzenia musi on uwzględniać warunki panujące w otoczeniu i uważać na inne osoby, zwłaszcza dzieci.
→ Należy przestrzegać przepisy, zasady i zarządzenia obowiązujące pojazdy mechaniczne.
→ Przed rozpoczęciem prac operator musi się upewnić, że wszystkie urządzenia zabezpieczające są odpowiednio założone i działają właściwie.
→ Operator urządzenia jest odpowiedzialny za wypadki z udziałem innych osób lub ich własnością.
→ Operator musi zwrócić uwagę na potrzebę używania ścisłe przylegającej odzieży. Używać mocnego obuwia i unikać lużnych ubrań.
→ Przed najazdem skontrolować obszar w pobliżu (np. dzieci). Upewnić się, że istnieje wystarczająca widoczność!
→ Urządzenia nie wolno nigdy pozostawiać bez nadzoru dopóki włączony jest silnik. Osoba obsługująca może dopiero wówczas opuścić urządzenie, gdy silnik zostanie zatrzymany, urządzenie zabezpieczone przed niezamierzonym wprawieniem w ruch i wyjęty kluczyk zapłonowy.
→ Aby uniknąć użycia przez osoby nie-upoważnione, należy wyjęty kluczyk zapłonowy.
→ Urządzenie może być obsługiwane tylko przez osoby, które zostały przeszkolone w zakresie obsługi lub przedstawiły dowód umiejętności obsługi i zostały wyraźnie do tego wyznaczone.
→ Niniejsze urządzenie nie jest przewidziane do użytkowania przez osoby (włącznie z dziećmi) o ograniczonych możliwościach fizycznych, sensorycznych i mentalnych albo takie, którym brakuje doświadczenia i/lub wiedzy na temat jego używania, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo i otrzymały od niej wskazówki na temat użytkowania urządzenia.
→ Dzieci powinny być nadzorowane, żeby zapewnić, iż nie będą się bawiły urządzeniem.

OSTROŻNIE

Niebezpieczeństwo uszkodzenia! Nie zamiatać taśm, sznurków ani drutów, gdyż mogą się one owinąć o walec zamiatający.

Przepisy bezpieczeństwo dotyczące jazdy

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Sprawdzić nośność podłoża przed dokonaniem najazdu na nie.

⚠ NIEBEZPIECZEŃSTWO

Zagrożenie wypadkowe, niebezpieczeństwo zranienia!

Jazda po zbyt dużych wzniesieniach grozi przewróceniem.

– Wjeźdżać tylko na wzniesienia wynoszące maks. 14 % w kierunku jazdy.

Niebezpieczeństwo przewrócenia w razie szybkiej jazdy na zakrętach (zwłaszcza podczas skręcania w lewo).

Zakręty pokonywać powoli.

Niestabilne podłoże grozi przewróceniem.

– Urządzeniem jeździć wyłącznie po utwardzonej powierzchni.

Zbyt duże nachylenie boczne grozi przewróceniem.

– Wjeźdżać tylko na wzniesienia do 10% prostopadle do kierunku jazdy.

Przepisy bezpieczeństwa dot. urządzeń zasilanych akumulatorami

Wskazówka: Jedynie wtedy, gdy używają Państwo akumulatorów i zasilaczy zalecanych przez firmę Kärcher, zachowują Państwo uprawnienia gwarancyjne.

– Koniecznie należy przestrzegać instrukcji obsługi producenta akumulatora i ładowarki. Prosimy o przestrzeganie wskazań prawodawcy dotyczących obchodzenia się z akumulatorami.

– Nigdy nie pozostawiać akumulatorów w stanie rozładowania, lecz jak najszybciej znowu je naładować.

– Aby uniknąć wystąpienia prądu pełzającego, należy stale zachować akumulatory w czystości i w suchym miejscu. Chronić przed zanieczyszczeniami, na przykład przez pyłki metalowe.

– Nie klaść żadnych narzędzi lub podobnych rzeczy na akumulatory. Niebezpieczeństwo powstawania zwarć i wybuchów.

– W żadnym wypadku nie należy manipulować przy otwartym płomieniu, powodować powstawania isker czy palić papierosów w pobliżu akumulatora albo w przestrzeni ładowania akumulatora. Niebezpieczeństwo wybuchu.

– Nie dotykać gorących części, np. silnika napędowego (niebezpieczeństwo poparzenia).

– Zachować ostrożność przy obchodzeniu się z kwasem akumulatora. Prosimy o zachowanie odpowiednich przepisów bezpieczeństwa!

– Zgodnie z wytyczną UE 91/ 157 EWG, zużyte akumulatory należy zdać w odpowiednich, przeznaczonych do tego punktach.

Urządzenia z opróżnianiem wysokościowym

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

→ Podczas prac przy układzie opróżnia- nia wysokościowego zbiornik śmieci należy całkowicie podnieść i zabezpie- czyć.

→ Zabezpieczenia dokonywać jedynie poza strefą niebezpieczną.

Urządzenia z dachem ochronnym kierowcy

WSKAZÓWKA

Dach ochronny kierowcy (opcjonalny) chroni przed spadaniem większych przedmiotów. Nie oferuje jednak ochrony przed naje- chaniem!

→ Na bieżąco sprawdzać daszek ochronny pod kątem uszkodzeń.

→ W przypadku uszkodzenia daszka ochronnego, a także jego poszczególnych elementów daszek ochronny należy wymienić w całości.

→ Jakiekolwiek modyfikacje daszka ochronnego lub stosowanie innych niż dopuszczone przez firmę Kärcher elementów, części i podzespołów nie jest dozwolone i ogranicza w pewnych okolicznościach funkcje daszka ochronnego.

Przepisy bezpieczeństwa dotyczące transportu urządzenia

→ Przestrzegać ciężaru własnego (ciężaru w czasie transportu) urządzenia przy transportowaniu na przyczepach i pojazdach.

→ Podczas transportu urządzenia należy wyłączyć silnik i pewnie zamocować urządzenie.

Przepisy bezpieczeństwa dotyczące pielęgnacji i konserwacji

→ Przed czyszczeniem i konserwacją urządzenia, wymianą elementów lub zmianą ustawień funkcji należy wyłączyć urządzenie i wyjąć kluczyk zapłonowy.

→ W przypadku urządzeń z akumulatorem trakcyjnym należy odłączyć akumulator, korzystając z przerwy odłącznikowej (zaciski akumulatora), od układu elektrycznego urządzenia podczas prowadzenia wszelkich prac konserwacyjnych i serwisowych.

→ Podczas prac przy instalacji elektrycznej należy odłączyć akumulator. W tym celu należy odłączyć najpierw zacisk bieguna ujemnego, a następnie bieguna dodatniego. Ponowne podłączenie należy wykonać w odwrotnej kolejności. Najpierw podłączyć biegun dodatni, a następnie ujemny.

→ Urządzenia nie wolno czyścić za pomocą węża ani strumienia wody pod ciśnieniem (niebezpieczeństwo zwarcia lub innych uszkodzeń).

→ Naprawy mogą być wykonywane wyłącznie przez autoryzowane placówki

serwisu lub osoby wykwalifikowane w tym zakresie, którym znane są wszystkie istotne przepisy bezpieczeństwa.

Przestrzegać koniecznych kontroli bezpieczeństwa dla przemysłowo użytkowanych urządzeń zgodnie z obowiązującymi miejscowymi przepisami.

→ Prace w obrębie urządzenia wykonywać zawsze w odpowiednich rękawicach.

Funkcja

Zamiatarka pracuje na zasadzie szufli.

– Obracający się walec zamiatający odprowadza brud bezpośrednio do pojemnika na śmieci.

– Miotła boczna czyści narożniki i krawędzie zamiatanej powierzchni i kierują zanieczyszczenia w stronę walca zamiatającego.

– Drobny pył zasysany jest poprzez filtr pyłowy przez dmuchawę ssacą.

Wskazówki dot. rozładunku

⚠ Niebezpieczeństwo

Niebezpieczeństwo zranienia, niebezpieczeństwo uszkodzenia! Przy przeładunku należy zwrócić uwagę na ciężar urządzenia!

Cieżar (bez akumulatorów) 560 kg*

Cieżar (z akumulatorami) 860 kg*

* Jeżeli zainstalowano zestawy montażowe, ciężar jest jeszcze większy.

→ Nie używać wózków widłowych.

→ Do przeładunku urządzenia należy użyć odpowiedniej rampy lub żurawia!

→ Przy używaniu rampy pamiętać o nast. elementach: Prześwit 70 mm.

→ Jeśli urządzenie jest dostarczone na palecie, z dołączonych desek należy zbudować rampę. Instrukcja znajduje się na str. 2 (wewnętrzna strona okładki).

Ważna wskazówka: każdą deskę należy przykręcić 2 śrubami.

Elementy urządzenia

A 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

B ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉟ ㉳ ㉟ ㉟ ㉟

C 1 2 3 4 5 6 7 8 9

Rysunek zamiatarki Elementy obsługi

Rysunek A

1 Tabliczka identyfikacyjna
2 Fotel (z przełącznikiem kontaktu fotela)
3 Kierownica
4 Blue Spot (opcja)
5 Uchwyt z przyciskiem blokującym
6 Pokrywa urządzenia
7 Szczotka boczna, prawa
8 Koło przednie
9 Dostęp do walca zamiatającego
10 Punkt mocowania
11 Zestaw akumulatorów (tylko w przypadku zestawów zawierających KM 105/180 R Bp Pack)
12 Maska silnika
13 Obrotowe światło ostrzegawcze
14 Kierunkowskazy (opcja)
15 Tylne światła (opcja)
16 Koło napędowe
17 Wziernik oleju hydraulicznego

Rysunek B

1 Dźwignia obsługi walca zamiatającego i mioteł bocznych
Dźwignia do przodu: opuszczenie i włączenie walca zamiatającego i miotel bocznych.
Dźwignia do tyłu: Montaż walca zamia-tającego
2 Dźwignia obsługi pojemnika na śmieci Podnoszenie/opuszczanie zbiornika śmieci
3 Dźwignia obsługi walca zamiatającego Podnoszenie i opuszczanie walca zamiatającego
4 Dźwignia obsługi klapy pojemnika Otwieranie / zamykanie pokrywy po- jemnika
5 Kontrolki i ekran
6 Przełącznik oświetlenia (opcja)
7 Wyłącznik dmuchawy i czyszczenia fil-tra
Pozycja środkowa: Wył. czyszczenia filtra i dmuchawy
Położenie z przodu: Dmuchawa wł.

Ustawienie z tyłu: Oczyszczanie filtra wt.

8 Wyłącznik klaksonu
9 Bezpieczniki
10 Pedal hamulca
11 Pedal jazdy w przód / tył
12 Regulacja zużycia / ustawienie powierzchni zamiatającej walca zamiatającego
13 Przełącznik kierunkowskazu (opcja)
14 Stacyjka Położenie 0: Wyłączyć silnik Położenie 1: Włączyć zapłon Położenie 2: Uruchomić silnik
15 Wtyczka akumulatora
16 Hamulec postojowy
17 Dźwignia regulacji fotela
18 Kluczyk dostępu do walca zamiatające- go

Kontrolki i ekran

Rysunek ©

1 Wyświetlacz (pojemność baterii)
2 Kontrola ładowania akumulatorów
3 Lampka kontrolna oświetlenia robocze- go
4 Kontrolka migaczy

5 Lampka kontrolna - Klapa pojemnika na śmieci otwarta
6 Lampka ostrzegawcza - Klapa pojemnika na śmieci zamknięta
7 Nie zajęty
8 Aktywne wskazanie czyszczenia filtra
9 Nie zajęty

Przed pierwszym uruchomieniem

Blokada/luzowanie hamulca postojowego

→ Zwolnić hamulec postojowy, a przy tym nacisnąć pedał hamulca.
→ Zablokować hamulec postojowy, a przy tym nacisnąć pedał hamulca.

Uruchamianie

Wskazówki ogólne

→ Zaparkować zamiatarkę na równej powierzchni.
→ Wyjąć kluczyk zapłonowy.
→ Zablokować hamulec postojowy.

Prace kontrolne i konserwacyjne

Codziennie przed rozpoczęciem pracy

→ Sprawdzić poziom naładowania akumulatora, a w razie potrzeby naładować akumulatory (patrz rozdział „Ładowanie akumulatorów“).
→ Skontrolować stopień zużycia walca zamiatającego i miotły bocznej i w razie potrzeby usunąć zaplątane nici, sznurki itp.
→ Sprawdzić kółka, czy nie zapłątały się na nich nici.
→ Sprawdzić działanie wszystkich elementów obsługi.
→ Sprawdzić urządzenie pod kątem uszkodzeń.

Wskazówka: Opis, patrz rozdział Dogłąd i konserwacja.

Zasady bezpieczeństwa dotyczące akumulatorów

Podczas obchodzenia się z akumulatorami należy przestrzegać następujących wska- zówek ostrzegawczych:

	Przestrzegać wskazówek na akumulatorze, w instrukcji obsługi i w instrukcji obsługi pojazdu!
	Nosić okulary ochronne!
	Nie pozwalać dzieciom na dostęp do elektrolitu i akumulatorów!
	Niebezpieczeństwo wybuchu!
	Zakaz palenia oraz używania otwartego ognia i przedmiotów iskrzących!

	Niebezpieczeństwo!
	Pierwsza pomoc!
	Ostrzeżenie!
	Utylizacja!
	Nie wyrzucać akumulatorów do śmieci!
	Ostrzeżenie przed niebezpie- czeństwem porażenia prądem elektrycznym!

⚠ Niebezpieczeństwo

Niebezpieczeństwo wybuchu! Nie kłaść na akumulatorze, czyli na biegunach i łącznikach ogniw, narzędzi ani podobnych przedmiotów.

⚠ Niebezpieczeństwo

Ryzyko obrażeń! Nie dopuścić do zetknięcia się ran z ołowiem. Po pracy z akumulatorami zawsze dokładnie czyścić ręce.

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo pożaru i wybuchu!

– Palenie tytoniu i używanie otwartego ognia jest zabronione.
- Pomieszczenia, w których ładowane są akumulatory, muszą mieć dobrą wentylację, bo przy ładowaniu powstaje gaz wybuchowy.

⚠ Niebezpieczeństwo

Niebezpieczeństwo oparzenia środkiem żracym!

– Wypryski kwasu w oku zwgl. na skórze wypłukać przy użyciu wielkiej ilości czystej wody.
- Potem niezwłocznie zawiadomić lekarza.
– Zanieczyszczoną odzież wymyć wodą.

Ładowanie akumulatorów

OSTROŻNIE

Przed uruchomieniem urządzenia naładować akumulatory.

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo odniesienia obrażeń! Przestrzegać zasad bezpieczeństwa dotyczących obsługi akumulatorów. Przestrzegać instrukcji obsługi producenta ładowarki.

Koniecznie przestrzegać danych z dołączonej instrukcji obsługi producenta akumulatorów.

Akumulatory ładować tylko odpowiednią ładowarką.

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo sparzenia środkiem żracym. Uzupełnianie wody po rozładowaniu akumulatora może prowadzić do wycie-

ku kwasu! Podczas pracy z użyciem kwasu akumulatorowego należy używać okularów ochronnych i przestrzegać przepisów, aby uniknąć obrażeń i zniszczenia odzieży. Natychmiast spłukać ewentualne rozpryski kwasu na skórze lub odzieży dużą ilością wody.

OSTROŻNIE

Niebezpieczeństwo uszkodzenia. Do uzupełniania akumulatora używać jedynie wody destylowanej albo odsolonej (VDE 0510). Nie używać żadnych obcych dodatków (tak zwanych środków poprawiających), gdyż wtedy wygasa wszelka gwarancja.

→ Urządzenie przechowywać w suchym pomieszczeniu o odpowiedniej wentylacji.
→ Otworzyć maskę silnika. Wskazówka: Podczas ładowania pokrywa musi pozostać otwarta.
→ Wyjąć wtyczkę akumulatora przy maszynie i połączyć z wtyczką ładowarki.
Włożyć wtyczkę ładowarki do odpowiedniego gniazdka 16 A; ładowarka ładuje samodzielnie.
→ Wykonać ładowanie zgodnie z informacjami w instrukcji obsługi ładowarki. Zalecane ładowarki (pasujące do za- stosowanych akumulatorów) są regulowane elektronicznie i samoczynnie kończą ładowanie.
→ Wskazówka: Po załadowaniu akumulatorów, ładowarkę odłączyć najpierw od sieci, a następnie od akumulatorów.

Zalecane akumulatory, ładowarki Wskazówka

Wariant KM 105/180 R Bp Pack (1.186-051.0) wyposażony jest fabrycznie w akumulatory i ładowarkę.

Wariant KM 105/180 R Bp Pack (1.186-050.0) nie jest wyposażony fabrycznie w akumulatory i ładowarkę.

Zalecane są następujące akumulatory i ładowarki:

	Nr katalogowy
Zestaw akumulatorów36 V, 240 Ah, (w korycie, bezosługowy) *	6 981-067.0
Ładowarka 36 V / 40 A	6 981-066.0
* Urządzenie wymaga 1 zestawu akumulatorów

Nie zaleca się używania innych akumulatorów ani ładowarek; można je stosować jedynie po uprzedniej konsultacji z serwisem KÄRCHER.

Sprawdzanie poziomu i uzupełnianie płynu w akumulatorze

OSTROŻNIE

Należy koniecznie przestrzegać wskazó- wek producenta akumulatorów.

Sprawdzić poziom załadowania akumulatora

Poziom naładowania akumulatora jest po- kazywany na wyświetlaczu zamiatarki.

36.7 V BATT. 36 V X 5.0 % + -

Jeśli kontrolka ładowania akumulatora świeci na czerwono:

→ Akumulator jest rozładowany. Zamiata-nie zostanie zakończone automatycz-nie (ponowne włączenie urządzeń za-miatających jest możliwe tylko po nała-dowaniu akumulatora).
Wjechać urządzeniem bezpośrednio na stanawisko załadowcze, umijając przy tym wzniesienia.
→ Naładować akumulator.

Działanie

Regulacja fotela kierowcy

1 Dźwignia regulacji fotela
2 Fotel kierowcy

→ Dźwignię regulacji fotela pociągnąć na zewnątrz.
→ Dźwignię regulacji fotela pociągnąć na zewnątrz.
Przesunąć fotel, zwolnić i zatrzasnąć dźwignię.
→ Spróbować przesunąć fotel do przodu i do tyłu, aby sprawdzić, czy jest zablokowany.

Uruchamianie urządzenia

Wskazówka: Urządzenie jest wyposażone w wyłącznik stykowy fotela. Po opuszczeniu fotela kierowcy urządzenie wyłącza się.

Wskazówka: Filtr drobnego pyłu jest automatycznie czyszczony po uruchomieniu urządzenia.

→ Zając miejsce na fotelu operatora.
→ Zablokować hamulec postojowy.
→ Włożyć kluczyk do stacyjki.
Przekręcić kluczyk w stacyjce do położenia „I“.

Urządzenie jest gotowe do działania.

Przekręcić kluczyk w stacyjce do położenia „II”.

Urządzenie jest gotowe do jazdy.

Wskazówka: Wskaźnik pojemności akumulatora wskazuje rzeczywisty stan naładowania po ok. 10 sek.

Jazda

→ Nacisnąć i przytrzymać pedal hamulca.
→ Zwolnić hamulec postojowy.

Jazda do przodu

→ Powoli nacisnąć pedał przyspieszenia do przodu.

Jazda do tyłu

⚠ Niebezpieczeństwo

Ryzyko obrażeń! Przy jeżdzie wstecz nie może powstać żadne niebezpieczeństwo dla osób trzecich; w razie konieczności należy osoby odpowiednio pouczyć.

→ Powoli nacisnąć pedał przyspieszenia do tyłu.

Zachowanie podczas jazdy

→ Za pomocą pedału jazdy można płynnie regulować prędkość jazdy.
→ Unikać gwaltownego naciskania pedału.

Hamowanie

→ Zolnić pedał jazdy, urządzenie hamuje samoczynnie i zatrzymuje się.

Wskazówka: Skuteczność hamowania można wesprzeć przez naciśnięcie pedału hamulca.

Przejeżdżanie po przeszkodach

Do jazdy po nieruchomo stojących przeszkodach o wysokości do 70 mm:

→ Powoli i ostrożnie przejechać przodem. Do jazdy po nieruchomo stojących przeszkodach o wysokości ponad 70 mm:

Przeszkody należy przejeżdżać wyłącznie przy użyciu odpowiedniej ram-py.

Zamiatanie

UWAGA

Nie zgarniać taśm pakowych, drutów itp., ponieważ może to spowodować uszkodzenie mechanizmu zamiatającego.

Wskazówka: Aby zapewnić optymalną skuteczność czyszczenia, należy dostosować prędkość jazdy do panujących warunków.

Wskazówka: Filtr drobnego pyłu jest podczas pracy automatycznie czyszczony co 10 minut.

Wskazówka: Przy zwiększonej pracy w obszarze drobnego pyłu filtr należy wyczyścić dodatkowo, naciskając przełącznik czyszczenia filtra.

Ręczne oczyszczanie filtra drobnego pyłu

FU FU FU FU FU 01 02 03 04 05 06 07 08 09 10 FU FU FU FU

→ Oczyścić filtr drobnego pyłu za pomocą przycisku oczyszczania filtra.

Dźwignia obsługi

1 Dźwignia obsługi walca zamiatającego i miotel bocznych
2 Dźwignia obsługi pojemnika na śmieci
3 Dźwignia obsługi walca zamiatającego
4 Dźwignia obsługi klapy pojemnika

Dźwignia obsługi walca zamiatającego i mioteł bocznych

Dźwignia obsługi (1) do przodu: opuszczenie i włączenie walca zamiatającego i mioteł bocznych.
→ Dźwignia obsługi (1) do tyłu: włączenie walca zamiatającego.

Dźwignia obsługi pojemnika na śmieci

→ Dźwignia obsługi pojemnika na śmieci (2) do przodu: Pojemnik na śmieci się obniża.
→ Dźwignia obsługi pojemnika na śmieci (2) do tyłu: Pojemnik na śmieci się podnosi.

Dźwignia obsługi szczotki walcowej

→ Dźwignia obsługi walca zamiatającego (3) do przodu: uniesienie walca zamia-tającego.
Dźwignia obsługi walca zamiatającego (3) do tyłu: opuszczenie walca zamiatającego.

Dźwignia obsługi klapy pojemnika

Dźwignia obsługi pokrywy pojemnika (4) do przodu: Pokrywa pojemnika na śmieci otwiera się.
Wskazówka: Zielona lampka na wskaźniku musi się świecić.
→ Dźwignia obsługi pokrywy pojemnika (4) do tyłu: Pokrywa pojemnika na śmieci zamyka się.
Wskazówka: Czerwona lampka na wskaźniku musi się świecić.

Zamiatanie suchego podłoża

→ Włączyć dmuchawę.
→ Przy czyszczeniu powierzchni:

Dźwignia obsługi walca zamiatającego i miotel bocznych (1) do tyłu: włączenie walca zamiatającego.

Dźwignia obsługi walca zamiatającego (3) do tyłu: opuszczenie walca zamiatającego.

Dźwignia obsługi pokrywy pojemnika (4) do przodu: Pokrywa pojemnika się otwiera.

Wskazówka: Zielona lampka na wskaźniku musi się świecić.

→ Przy czyszczeniu krawędzi bocznych:

Dźwignia obsługi walca zamiatającego i mioteł bocznych (1) do przodu: włączenie walca zamiatającego, włączenie i opuszczenie mioteł bocznych. Dźwignia obsługi walca zamiatającego (3) do tyłu: opuszczenie walca zamiatającego.

Zamiatanie wilgotnego lub mokrego podłoża

→ Wyłączyć dmuchawę.

→ Przy czyszczeniu powierzchni:

Dźwignia obsługi walca zamiatającego i miotel bocznych (1) do tyłu: włączenie walca zamiatającego.

Dźwignia obsługi walca zamiatającego (3) do tyłu: opuszczenie walca zamiatającego.

Dźwignia obsługi pokrywy pojemnika (4) do przodu: Pokrywa pojemnika się otwiera.

Wskazówka: Zielona lampka na wskaźniku musi się świecić.

→ Przy czyszczeniu krawędzi bocznych:

Dźwignia obsługi walca zamiatającego i miotel bocznych (1) do przodu: włączenie walca zamiatającego, włączenie i opuszczenie miotel bocznych.

Dźwignia obsługi walca zamiatającego

(3) do tyłu: opuszczenie walca zamiatającego.

Opróżnianie zbiornika śmieci

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

→ Podczas procesu opróżniania w zasięgu pojemnika na śmieci nie mogą przebywać żadne osoby ani zwierzęta.

Niebezpieczeństwo przewrócenia się!

→ Podczas opróżniania ustawić urządzenie na równym podłożu.

⚠ OSTRZEŻENIE

Niebezpieczeństwo zmiażdżenia!

→ Nigdy nie wkładać rąk pomiędzy zespół drążków mechanizmu opróżniającego. Nie przebywać pod uniesionym pojemnikiem.

UWAGA

Niebezpieczeństwo zranienia i uszkodzenia!

→ W trakcie opróżniania możliwe jest odskakiwanie materiału przy obracającej się szczotce walcowej. Zachowywać wystarczający odstęp.

→ Podnieść walec zamiatający i miotły boczne za pomocą dźwigni obsługi: dźwignia obsługi 1 w pozycję środkową i dźwignia obsługi 3 do przodu.

→ Zamknąć pokrywę pojemnika, w tym celu przesunąć dźwignię obsługi (4) do tyłu.

Wskazówka: Zielona lampka na wskaźniku musi się świecić.

→ Podnieść pojemnik na śmieci, w tym celu przesunąć dźwignię obsługi pojemnika na śmieci (2) do tyłu.

→ Powoli najezdżać na pojemnik zbiorczy.

→ Zablokować hamulec postojowy.

→ Otworzy pokrywę pojemnika, w tym celu przesunąć dźwignię obsługi pokrywy pojemnika (4) do przodu i opróżnić pojemnik na śmieci.

Wskazówka: Czerwona lampka na wskaźniku musi się świecić.

→ Zamknąć pokrywę pojemnika, w tym celu pociągnąć dźwignię obsługi pokrywy pojemnika (4) do tyłu, aż przechyli się do pozycji krańcowej.

Wskazówka: Zielona lampka na wskaźniku musi się świecić.

→ Zwolnić hamulec postojowy.

→ Powoli odjeżdżać od pojemnika zbiorczego.

Obniżyć pojemnik na śmieci do pozycji krańcowej, w tym celu przesunąć dźwignię obsługi pojemnika na śmieci (2) do przodu

Wyłączanie urządzenia

→ Nacisnąć i przytrzymać pedał hamulca.

→ Zablokować hamulec postojowy.

→ Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go.

Transport

⚠NIEBEZPIECZEŃ STWO

Szkody transportowe!

→ Przestrzegać ciężaru własnego (ciężaru w czasie transportu) urządzenia przy transportowaniu na przyczepach i pojazdach.

→ W trakcie transportu w pojazdach należy urządzenie zabezpieczyć przed po-

ślizgiem i przechyleniem zgodnie z obo- wiązującymi przepisami.

→ Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go.

→ Zablokować hamulec postojowy.

→ Zabezpieczyć urządzenie punktach mocowania (4 szt.) za pomocą pasów mocujących, lin i łańcuchów.

→ Zabezpieczyć koła urządzenia klinami.

→ Przy transporcie zamiatarki odłączyć akumulator.

Składowanie/wyłączenie z eksploatacji

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu.

→ Odstawić zamiatarkę na równej powierzchni w suchym, pozbawionym mrozu otoczeniu. Chronić przy użyciu materiału osłonowego przed kurzem.

→ Podnieść walec zamiatający i miotły boczne, aby nie uszkodzić włosia.

→ Zamknąć pokrywę pojemnika.

→ Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go.

→ Zablokować hamulec postojowy.

→ Zabezpieczyć maszynę zamiatającą przed stoczeniem się.

W przypadku, gdy zamiatarka nie jest eksploatowana przez dłuższy czas, należy dodatkowo przestrzegać następujących punktów:

→ Oczyscić zamiatarkę wewnątrz i na ze- wnątrz.

→ Wyjąć wtyczkę akumulatora przy maszynie.

→ Załadować akumulator i po ok. 2 miesiącach go doładować.

Czyszczenie i konserwacja

△OST ROŻNIE

Niebezpieczeństwo uszkodzenia na skutek zwarcia!

→ Podczas pracy przy instalacji elektrycznej lub przed otwarciem pokryw elektrycznych należy odłączyć akumulator lub wyciągnąć wtyczkę akumulatora.

UWAGA

Niebezpieczeństwo!

→ Nie myć filtra drobnego pyłu.

→ Naprawy mogą być wykonywane wyłącznie przez autoryzowane placówki serwisu lub osoby wykwalifikowane w tym zakresie, którym znane są wszystkie istotne przepisy bezpieczeństwa.

→ Urządzenia przenośne stosowane do celów przemysłowych podlegają kontroli bezpieczeństwa zgodnie z VDE 0701.

Wskazówki ogólne

→ Zaparkować zamiatarkę na równej powierzchni.

→ Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go.

→ Zablokować hamulec postojowy.

Czyszczenie

OSTROŻNIE

Niebezpieczeństwo!

→ Urządzenia nie wolno czyścić za pomocą węża ani strumienia wody pod ciśnieniem (niebezpieczeństwo zwarcia lub innych uszkodzeń).

Czyszczenie wnętrza urządzenia

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

→ Nosić maskę przeciwpyłową i okulary ochronne.
→ Oczyścić urządzenie szmatką.
→ Przedmuchać urządzenie sprężonym powietrzem.

Czyszczenie urządzenia z zewnątrz

→ Wytrzeć urządzenie szmatką nasyconą łagodnym roztworem czyszczącym.

Wskazówka: Nie używać agresywnych środków czyszczących.

Terminy konserwacji

Wskazówka: Licznik godzin roboczych podaje termin konserwacji.

Konserwacja przeprowadzana przez klienta

Wskazówka: Przeprowadzenie wszystkich prac serwisowych i konserwacyjnych wykonywanych przez klienta należy powierzać wykwalifikowanemu specjaliście. W razie potrzeby można zwrócić się zawsze do autoryzowanego sprzedawcy produktów firmy Kärcher.

Codziennie:

→ Sprawdzić poziom naładowania akumulatora, a w razie potrzeby naładować akumulatory (patrz rozdział „Ładowanie akumulatorów“).
→ Skontrolować stopień zużycia walca zamiatającego i miotły bocznej i w razie potrzeby usunąć zapłatane nici, sznurki itp.
→ Sprawdzić kółka, czy nie zapłątały się na nich nici.
→ Sprawdzić działanie wszystkich elementów obsługi.
→ Sprawdzić urządzenie pod kątem uszkodzeń.
→ Wyczyścić filtr pyłowy naciskając na przycisk czyszczenia filtra.

Co tydzień:

→ Sprawdzić instalację hydrauliczną.
→ Sprawdzić poziom oleju hydrauliczne- go.
→ Sprawdzić poziom płynu hamulcowego.
→ Sprawdzić, czy listwy uszczelniające nie są zużyte, w razie konieczności wymienić.
→ Sprawdzić i nasmanwać pokrywę pojemnika.

Konserwacja w przypadku zużycia:

→ Wymienić listwy uszczelniające.
→ Ustawić wzgl. wymienić boczne uszczelnienia.
→ Wymienić walec zamiatający.
→ Wymienić miotły boczne.

Wskazówka: Opis, patrz rozdział Prace konserwacyjne.

Konserwacja przeprowadzana przez serwis producenta

Po 50 godzinach roboczych:

→ Pierwszą konserwację przeprowadzić zgodnie z lista kontrolną serwisu.

Po 250 godzinach roboczych:

Przeprowadzić konserwację zgodnie z listą kontrolną serwisu.

Aby zachować prawo do świadczeń gwarancyjnych, w trakcie obowiązywania gwarancji wszelkie prace serwisowe i konserwacyjne należy zlecać serwisowi producenta, zgodnie z książką serwisową.

Prace konserwacyjne

Przygotowanie:

→ Zaparkować zamiatarkę na równej powierzchni.
→ Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go.
→ Zablokować hamulec postojowy.

Zabezpieczanie podniesionego pojemnika na śmieci

⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy podniesionym zbiorniku na śmieci zawsze zakładać drążek zabezpieczający.

Zabezpieczenia dokonywać jedynie poza strefą niebezpieczną.

1 Uchwyt drążka zabezpieczającego

2 Drażek zabezpieczający

→ Odchylić drążek zabezpieczający kugórze w celu dokonania opróżnienia wysokościowego i włożyć do uchwytu (zabezpieczonego).

Wymiana akumulatorów UWAGA

Podczas montażu akumulatorów należy zwrócić uwagę na ustawienie biegunów akumulatorów. Miejsce montażu biegunów znajduje się po lewej stronie, patrząc w kierunku jazdy.

Baterie można wymieniać tylko w zestawie. Wymiany może dokonać jedynie wykwalifikowany personel.

Z powodu dużej masy (300 kg) wymia- nę należy przeprowadzać z użyciem dźwigu.

Bieguny akumulatorów - po lewej stronie, patrząc w kierunku jazdy

1 Biegun ujemny

2 Biegun dodatni

→ Podczas demontażu akumulatora zwrócić uwagę na to, by najpierw odłączyć przewód bieguna ujemnego.
→ Zamocować liny żurawia przy 4 pętlach zestawu akumulatorów i ostrożnie podnieść akumulatory.

Sprawdzić i uzupełnić poziom oleju hydraulicznego

WSKAZÓWKA

Pojemnika na śmieci nie można podnieść.

→ Otworzyć maskę silnika.

2 Korek zamykający, otwór wlewu oleju
3 Pojemnik (bez funkcji)
→ Sprawdzić poziom oleju hydraulicznego we wzierniku.
– Poziom oleju musi znajdować się między znacznikiem „MIN“ a „MAX“.
– Jeśli poziom oleju jest niższy od znacznika „MIN“, dolać oleju hydraulicznego.
→ Odkręcić korek zamykający otwór wlewu oleju.
→ Wyczyścić obszar wlotu.
→ Dolać oleju hydraulicznego.

Gatunek oleju: patrz Dane techniczne

→ Nakręcić korek zamykający otwór wlewu oleju.

Kontrola instalacji hydraulicznej

→ Zablokować hamulec postojowy.
→ Uruchomić silnik.
Konserwację instalacji hydraulicznej przeprowadza tylko serwis firmy.
→ Sprawdzić szczelność wszystkich węży hydraulicznych i przyłączy.

Sprawdzanie walca zamiatającego ⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy podniesionym zbiorniku na śmieci zawsze zakładać drążek zabezpieczający.

Zabezpieczenia dokonywać jedynie poza strefą niebezpieczną.

2 Drażek zabezpieczający

3 Walec zamiatający

→ Wyłączyć urządzenie.
→ Podnieść opróżniony pojemnik na śmieci do pozycji krańcowej. Widoczny jest walec zamiatający. Zabezpieczyć pojemnik na śmieci. Patrz rozdział „Zabezpieczanie podniesionego pojemnika na śmieci”.
→ Obrócić kluczyk zapłonowy w położenie „0” i wyjąć go.
→ Sprawdzić, czy walec zamiatający nie jest uszkodzony, usunąć nawinięte taśmy lub sznurki.
→ Nacisnąć pręt zabezpieczający w dół i włożyć w mocowanie (podniesiony pojemnik na śmieci nie jest zabezpieczony).
→ Opuścić zbiornik na śmieci do pozycji końcowej.

Wymiana walca zamiatającego

KARCHER ① ②

1 Ośłona boczna, prawa
2 Kluczyk dostępu do walca zamiatające- go
→ Podnieść opróżniony pojemnik na śmieci do pozycji krańcowej. Zabezpieczyć pojemnik na śmieci. Patrz rozdział „Zabezpieczanie podniesionego pojemnika na śmieci”.
→ Otworzyć kluczem osłonę boczną.

2 Nakrętka skrzydełkowa

3 Boczna uszczelka

→ Odkręcić nakrętki motylkowe.
→ Zdjąć strzemiączko.
→ Boczną uszczelkę rozłożyć na ze- wnatrz.
→ Wykręcić śrubę mocującą oprawy walca zamiatającego i odchylić oprawę na zewnątrz.
→ Wyjąć walec zamiatający.

Pozycja montażowa walca w kierunku jazdy (widok z góry)

Wskazówka: Podczas montażu nowego walca zamiatającego zwrócić uwagę na położenie zestawu szczotek.

→ Zamontować nowy walec zamiatający. Rowki walca zamiatającego należy nałożyć na rowki przeciwległego wahacza.

Wskazówka: Po montażu nowego walca zamiatającego należy wyregulować poziom zamiatania.

Sprawdzanie i regulacja poziomu zamiatania walca

Wskazówka: Szerokość zamiatania ustawiona jest fabrycznie na 80 mm i w miarę zużycia walca zamiatającego można ją stopniowo dopasowywać.

→ Wyłączyć dmuchawę ssąca.
→ Wjechać maszyną na równe i gładkie podłoże, pokryte widoczną warstwą pyłu lub kredy.
Dźwignia obsługi walca zamiatającego i mioteł bocznych (1) do tyłu: włączenie walca zamiatającego.

Dźwignia obsługi walca zamiatającego (3) do tyłu: opuszczenie walca zamiatającego.

→ Włączyć walec zamiatający na ok. 10 sekund.
Dźwignia obsługi walca zamiatającego i mioteł bocznych (1) w pozycji środkowej.

Dźwignia obsługi walca zamiatającego

(3) do przodu: uniesienie walca zamia-tającego.

→ Podnieść zbiornik śmieci.
→ Cofną urządzenie.
→ Skontrolować szerokość zamiatania.

60 - 85 mm

Powierzchnia zamiatania powinna tworzyć równomierny kwadrat o szer. 80-85 mm.

→ Odkręcić i ustawić śrubę zderzakową regulacji zużycia (12). Ogranicznik ruchu do góry: mniejsza powierzchnia zamiatająca. Ogranicznik ruchu do dołu: większa powierzchnia zamiatająca.
→ Ponownie przykręcić śrubę zderzako- wą.
→ Ponownie sprawdzić powierzchnie trącą walca zamiatającego zgodnie z opisem powyżej.

Sprawdzanie i regulacja szerokości zamiatanej przez miotłę boczną

→ Podnieść boczną miotę.
→ Wjechać maszyną na równe i gładkie podłoże, pokryte widoczną warstwą pyłu lub kredy.
→ Opuścić miotły boczne za pomocą dźwigni obsługi i włączyć na ok. 10 sekund.
→ Podnieść boczną miotłę.
→ Cofnąć urządzenie.
→ Skontrolować szerokość zamiatania.

H 40 - 50 mm

Szerokość poziomu zamiatania powinna wynosić 40-50 mm.

A B A B

→ Skorygować szerokość zamiatania przy użyciu dwóch śrub nastawczych.
→ Skontrolować szerokość zamiatania.

Ustawianie bocznych uszczelnień ⚠ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Przy podniesionym zbiorniku na śmieci zawsze zakładać drążek zabezpieczający.

→ Podnieść opróżniony pojemnik na śmieci do pozycji krańcowej.
Zabezpieczyć pojemnik na śmieci. Patrz rozdział „Zabezpieczanie podnie- sionego pojemnika na śmieci”.

→ Otworzyć osłone boczną w sposób opisany w rozdziale „Wymiana walca zamiatającego”.

→ Poluzować 6 nakrętek motylkowych przy bocznej blasze podtrzymującej.

→ Poluzować 3 nakrętki (SW 13) przy bla- sze podtrzymującej z przodu.

→ Boczne uszczelnienie docisnąć na tyle ku dołowi (otwór podłużny), aż osiągnie odstęp 1 - 3 mm od ziemi.

→ Przykręcić blachy podtrzymujące.

→ Powtórzyć proces na drugiej stronie urządzenia.

Kontrola / wymiana filtra drobnego pyłu ⚠ OSTRZEŻENIE

Niebezpieczeństwo zranienia!

→ Podczas prac przy instalacji filtrującej nosić maskę przeciwpyłową. Przestrzegać przepisów bezpieczeństwa dot. obchodzenia się z drobnymi pyłami.

→ Oczyscić filtr drobnego pyłu za pomocą przycisku oczyszczania filtra.

→ Opróżnić zbiornik śmieci.

1 Pokrywa urządzenia

2 Pokrywa filtra (układ wibracyjny)

3 Zamknięcie, pokrywa filtra (2x)

→ Złożyć pokrywę urządzenia do przodu.

1 Pokrywa urządzenia 2 Pokrywa filtra (układ wibracyjny) 3 Zamknięcie, pokrywa filtra (2x) → Złożyć pokrywę urządzenia do przodu.

1 Pokrywa urządzenia

2 Filtr mikropyłów

3 Poprzecznica

→ Otworzyć zamknięcie.

→ Otworzyć pokrywę filtra.

→ Skontrolować filtr drobnego pyłu, w razie potrzeby wyczyścić lub wymienić.

→ Otworzyć zamknięcie. → Otworzyć pokrywę filtra. → Skontrolować filtr drobnego pyłu, w razie potrzeby wyczyścić lub wymienić.

Wskazówka

Do wymiany filtra drobnego pyłu uprawniony jest wyłącznie serwis firmy Kärcher.

→ Nałożyć i zablokować pokrywę filtra.

Wymiana bezpieczników

⚠OSTROŻNIE

Niebezpieczeństwo uszkodzenia!

→ Upewnić się, że pokrywy skrzynek bezpieczników nie są zamienione.

UWAGA

Stosować wyłącznie bezpieczniki o tej samej wartości.

① ② A B ③

1 Skrzynka bezpieczników A

2 Skrzynka bezpieczników B

3 Nakrętka radełkowana

→ Wykręcić nakrętkę radełkową.
→ Otworzyć pokrywę przy skrzynce z bezpiecznikami.
→ Sprawdzić bezpieczniki.
→ Wymienić uszkodzone bezpieczniki.

Skrzynka bezpieczników A

FU01 Przekaznik bezpie-czeństwa Start	5 A
FU02 Udostępnianie DC/DC 10 A
FU03 Obrotowe światło ostrzegawcze Klakson	10 A
FU04 Dmuchawa ssąca 20 A
FU05 Układ wibracyjny 15 A
FU06 Wejście DC/DC 20 A

Skrzynka bezpieczników B

FU07 Wskaznik wielofunk-cyjny	5 A
FU08 Alam cofaniaWskaźnik klap	7.5 A

FU09 Przekaznik bezpie-czeństwaDmuchawa ssącaUkład wibracyjny	5 A
FU10 Pompa wodna (opcja) 10 A
FU11 Oświetlenie (opcja)Kierunkowskazy (opcja)Blue Spot (opcja)	10 A
FU12 Układ wibracyjny - pła-ski filtr falisty i filtrokrągły (opcja)	15 A

Bezpiecznik głównego przekaźnika

FU 13* Przekaźnik główny 125 A

* Te bezpieczniki mogą być wymieniane wyłącznie przez pracowników serwisu gdyż konieczne jest sprawdzenie urządzenia pod kątem ewentualnych błędów.

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nie uzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Zamiatarka odkurzająca z urządzeniem na siedzeniu

Typ: KM 105/180 R Bp

1 186-050.0

KM 105/180 R Bp Pack

1 186-051.0

Obowiązujące dyrektywy UE

Zastosowane normy zharmonizowane

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 90

Gwarantowa- 93

ny:

Niżej podpisane osoby działają na zlecenie i z upoważnienia zarządu.

Administrator dokumentacji:

S. Reiser

Alfred Kärcher SE & Co. KG

Usterka Usuwanie usterek
Urządzenie nie jedzie albo jedzie tylko powoli	Zająć miejsce w fotelu kierowcy, aktywowany zostanie przełącznik kontaktu fotela
	Bezpiecznik silnika napędowego FU 13 powinien zostać sprawdzony przez pracownika serwisu
	Naładować albo wymienić akumulator
	Zwolnić hamulec postojowy
	Sprawdzić, czy nie zapłątały się tasiemki i nici.
	Powiadomić serwis firmy Kärcher
Świst w układzie hydraulicznym Uzupełnić poziom płynu hydraulicznego
Szczotki kręcą się jedynie powoli, albo wcale się nie kręcą.	Sprawdzić, czy nie zapłątały się tasiemki i nici.
	Powiadomić serwis firmy Kärcher
Mało albo brak mocy ssania w ob-szarze szczotek	Wyczyścić filtr pyłowy
	Powiadomić serwis firmy Kärcher
Urządzenie pyli Ustawianie bocznych uszczelnień
Moduł czyszczący pozostawia śmieci	Opróżnić zbiornik śmieci
	Wyczyścić filtr pyłowy
	Wymiana walca zamiatającego
	Ustawić szerokość zamiatania
	Wymienić taśmę uszczelniającą pojemnika na śmieci
	Usunąć blokadę walca zamiatającego
	Powiadomić serwis firmy Kärcher
Pojemnik na śmieci się nie podnosi lub nie obniża	Sprawdzić bezpieczniki.
	Zdjąć wspornik zabezpieczający zbiornika na śmieci
	Powiadomić serwis firmy Kärcher
Pojemnik na śmieci obraca się zbył powoli albo nie obraca się wcale	Powiadomić serwis firmy Kärcher
Usterki robocze hydraulicznie po-ruszanych części	Powiadomić serwis firmy Kärcher

Dane techniczne

		KM 105/180 R Bp Classic	KM 105/180 R Bp Pack Classic
Dane urządzenia
Prędkość jazdy, w przód km/h 6 6
Prędkość jazdy, w tył km/h 3 3
Maks. zdolność pokonywania wzniesień -- 14% 14%
Wydajność powierzchniowa bez miotel bocznych m	^2 /h 4680	4680
Wydajność powierzchniowa z 1 miotłami bocznymi	m^2/h 6300	6300
Szerokość robocza bez miotel bocznych	mm	780	780
Szerokość robocza z 1 miotłami bocznymi	mm	1050	1050
Stopień ochrony, ochrona przed kroplami wody	-- IPX 3	IPX 3
Okres eksploatacji przy w pełni załadowanym akumulatorze	h	2,5	2,5
Instalacja elektryczna
Pojemność akumulatora	V, Ah	---	36, 240
Zestaw akumulatorów	kg	---	300
Instalacja hydrauliczna
Typ oleju hydraulicznego	-- HV 46	HV 46
Zbiornik na śmieci
Maks. wys. wyładunku	mm	1340	1340
Objętość zbiornika śmieci	I	180	180
Walec zamiatający
Średnica walca zamiatającego mm 280 280
Szerokość walca zamiatającego mm 780 780
Ilość obrotów 1/min 360 360
Szerokość zamiatania mm 80 80
Miotła boczna
Średnica miotły bocznej mm 580 580
Ilość obrotów 1/min 80 80
Ogumienie pełne
Rozmiar opon przednich -- 4.00-6 4.00-6
Rozmiar opon tylnych -- 300 x 145 – 6 300 x 145...6
Hamulec
Przednie koła -- Mechaniczny Mechaniczny
Koło tylne	-- elektryczny	elektryczny
Układ filtracyjny i ssący
Konstrukcja	-- Filtr kieszonykowyOpcjonalnie dostępne: płaskie filtry faliste i filtry okrągłe		Filtr kieszonkowyOpcjonalnie dostępne: płaskie filtry faliste i filtry okrągłe
Ilość obrotów 1/min 2600 2600
Powierzchnia filtra drobnego pyłu	m^2	5,2	5,2
Podciśnienie znamionowe w układzie ssącym	mbar	6	6
Znamionowy strumień objętości w układzie ssącym	m^3/h	600 600
Układ wibracyjny	--	Silnik elektryczny	Silnik elektryczny
Warunki otoczenia
Temperatura	°C	-5 do +40	-5 do +40
Wilgotność powietrza, brak obroszenia	%	0 - 90	0 - 90
Wartości określone zgodnie z EN 60335-2-72
Emisja hałasu
Poziom ciśnienie akustycznego L_pA	dB(A)	70 70
Niepewność pomiaru K_pA	dB(A)	3	3
Poziom mocy akustycznej L_WA + Niepewność pomiaru K_WA	dB(A)	93 93
Drgania urządzenia
Drgania przenoszone przez kończyny górne	m/s^2	0,7	0,7
Fotel	m/s^2	0,5	0,5
Niepewność pomiaru K	m/s^2	0,1	0,1
Wymiary i ciężar
Dług. x szer. x wys.	mm	1847 x 1065 x 1388	1847 x 1065 x 1388
Promień skrętu w prawo	mm 2470	2470
Promień skrętu w lewo	mm 2470	2470
Ciężar (bez/z akumulatorem)	kg	560/860	560/860
Dopuszczalny ciężar całkowity kg 1224		1224
Dopuszczalne obciążenie osi przedniej	kg	734	734
Dopuszczalne obciążenie osi tylnej	kg	490 490
Zmiany techniczne zastrzeżone!

Pomoc pri poruchách. . . . . . . SK 11

→ Zametací stroj vyčistite zvnútra i zvonku.

→ Vytiahnite zástrčku batérie zo stroja.

→ Nabite batériu a po asi 2 mesiacoch do-bite.
