INSTRUKCJA OBSŁUGI ROC1128LG THOMSON

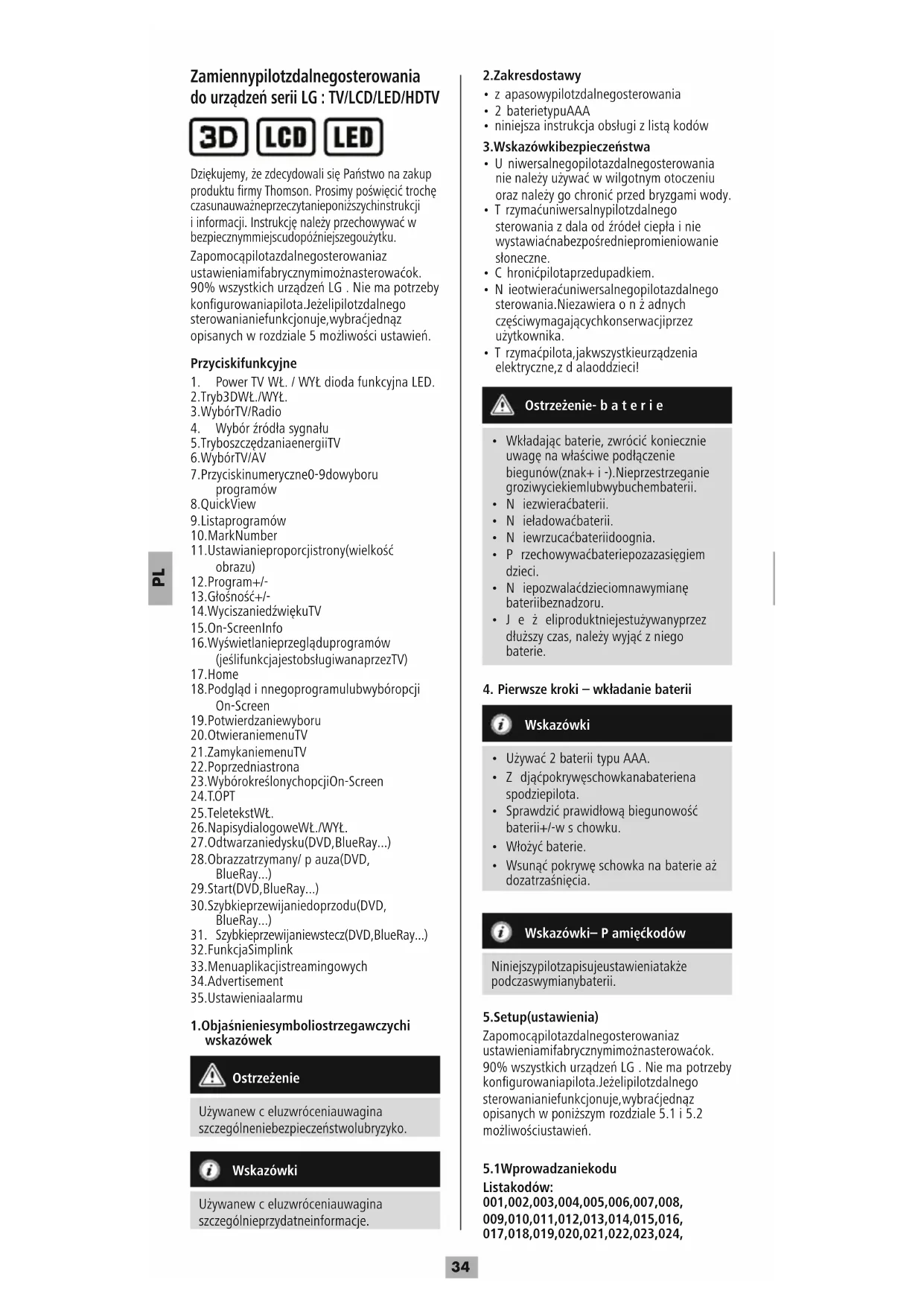

Zamienny pilot zdalnego sterowania do urządzeń serii LG :TV/LCD/LED/HDTV Dziękujemy, żezdecydowali się Państwo na zakup produktu firmy Thomson. Prosimy poświęcić trochę czasu na uważne przeczytanie poniższych instrukcji iinformacji. Instrukcję należyprzechowywać w bezpiecznym miejscu do późniejszego użytku. Za pomocą pilota zdalnego sterowania z ustawieniami fabrycznymi można sterować ok. 90% wszystkich urządzeń LG .Nie ma potrzeby kongurowania pilota. Jeżeli pilot zdalnego sterowania nie funkcjonuje, wybrać jedną z opisanych wrozdziale 5możliwości ustawień. Przyciski funkcyjne

1. Power TV WŁ./WYŁdioda funkcyjna LED.

4. Wybór źródłasygnału

5. Tryb oszczędzania energii TV

7. Przyciski numeryczne 0-9 do wyboru

11. Ustawianie proporcji strony (wielkość

14. Wyciszanie dźwięku TV

16. Wyświetlanie przeglądu programów

(jeśli funkcja jest obsługiwana przez TV)

18. Podglądinnego programu lub wybór opcji

19. Potwierdzanie wyboru

20. Otwieranie menu TV

21. Zamykanie menu TV

22. Poprzednia strona

23. Wybór określonych opcji On-Screen

28. Obraz zatrzymany /pauza (DVD,

30. Szybkie przewijanie do przodu (DVD,

Szybkie przewijanie wstecz (DVD, BlueRay...)

32. Funkcja Simplink

33. Menu aplikacji streamingowych

35. Ustawienia alarmu

1. Objaśnienie symboli ostrzegawczych i

wskazówek Ostrzeżenie Używane wcelu zwrócenia uwagi na szczególne niebezpieczeństwo lub ryzyko. Wskazówki Używane wcelu zwrócenia uwagi na szczególnie przydatne informacje.

• zapasowy pilot zdalnego sterowania

• niniejsza instrukcja obsługi zlistą kodów

3. Wskazówki bezpieczeństwa

• Uniwersalnego pilota zdalnego sterowania nie należyużywać wwilgotnym otoczeniu oraz należygochronić przed bryzgami wody.

• Trzymać uniwersalny pilot zdalnego sterowania zdala od źródeł ciepłainie wystawiać na bezpośrednie promieniowanie słoneczne.

• Chronić pilota przed upadkiem.

• Nie otwierać uniwersalnego pilota zdalnego sterowania. Nie zawieraonżadnych części wymagających konserwacji przez użytkownika.

• Trzymać pilota, jak wszystkie urządzenia elektryczne, zdala od dzieci! Ostrzeżenie -baterie

• Wkładającbaterie, zwrócić koniecznie uwagę na właściwe podłączenie biegunów (znak +i-). Nieprzestrzeganie grozi wyciekiem lub wybuchem baterii.

• Nie zwierać baterii.

• Nie ładować baterii.

• Nie wrzucać baterii do ognia.

• Przechowywać baterie poza zasięgiem dzieci.

• Nie pozwalać dzieciom na wymianę baterii bez nadzoru.

• Jeżeli produkt nie jest używany przez dłuższy czas, należywyjąć zniego baterie.

Pierwszekroki –wkładanie baterii Wskazówki

• Używać 2baterii typu AAA.

• Zdjąć pokrywę schowka na baterie na spodzie pilota.

• Sprawdzić prawidłową biegunowość baterii +/- wschowku.

• Wsunąć pokrywę schowka na baterie aż do zatrzaśnięcia. Wskazówki –Pamięć kodów Niniejszy pilot zapisuje ustawienia także podczas wymiany baterii.

5. Setup (ustawienia)

Za pomocą pilota zdalnego sterowania z ustawieniami fabrycznymi można sterować ok. 90% wszystkich urządzeń LG .Nie ma potrzeby kongurowania pilota. Jeżeli pilot zdalnego sterowania nie funkcjonuje, wybrać jedną z opisanych wponiższym rozdziale 5.1 i5.2 możliwości ustawień.

1. Nacisnąć jednocześnie przez ok. 3s

przycisk wyciszenia [MUTE] i[POWER], aż zapali się dioda LED stanu.

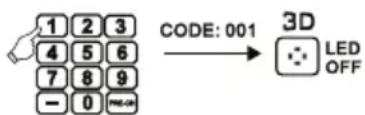

2. Wprowadzić trzycyfrowy kod zlisty kodów.

Po wprowadzeniu wszystkich trzech cyfr gaśnie dioda LED stanu.

3. Sprawdzić funkcje pilota zdalnego

sterowania. Jeżeli funkcja nie działa prawidłowo, wypróbować inne kody urządzeń:[002], [003], [004] ... Wskazówki Po błędnym wprowadzeniu kodu urządzenia dioda LED stanu miga dwukrotnie, anastępnie ponownie świeci się ciągle. Aby zamknąć funkcję wprowadzania kodów urządzenia, nacisnąć przycisk wyciszania [MUTE].

5.2 Wyszukiwanie kodu

1. Nacisnąć jednocześnie przez ok. 3s

przycisk wyciszenia [MUTE] i[POWER], aż zapali się dioda LED stanu.

2. Nacisnąć przycisk [CH+], aby uruchomić

wyszukiwanie kodu urządzenia. Po zakończeniu procesu wyszukiwania przetestować znaleziony kod urządzenia za pomocą przycisków [POWER], [VOL+], [MENU] iprzycisków numerycznych 0-9. Jeżeli funkcje działają,nacisnąć przycisk [MUTE], aby zapisać kod urządzenia i zamknąć funkcję wyszukiwania.

3. Jeżeli funkcje nie działają,powtórzyć pro-

ces wyszukiwania wciskającprzycisk [CH+].

5.3 Wyszukiwanie kodu

Możliwe jest wyświetlenie kodu używanego aktualnie przez pilot zdalnego sterowania:

1. Nacisnąć dłużej przycisk wyciszenia

[MUTE], anastępnie przycisk [POWER]. Zwolnić oba przyciski, gdy po ok. 3sekun- dach zapali się dioda LED stanu.

2. Za pomocą przycisków numerycznych

wprowadzić ciągcyfr 9-9-0. Dioda LED stanu miga dwukrotnie igaśnie.

3. Za pomocą przycisków numerycznych

wprowadzić cyfrę 1. Policzyć liczbę mignięć diody LED stanu -liczba ta odpowiada pierwszej cyfrze aktualnego kodu urządzenia. Postępować analogicznie dla określenia 2. i3.pozycji kodu:

2. cyfra->wprowadzić 2->policzyć

3. -> wprowadzić 3->policzyć mignięcia

Jeżeli cyfrakodu urządzenia wynosi 0, dioda LED nie miga.

Przeglądkompatybilnych pilotów zdalnego sterowania Ze względu na dużą liczbę różnych pilotów zdalnego sterowania lista kodów zawiera jedynie niektóre znich. Jeżeli klawiatura i obudowa oryginalnego pilota zgadza się z jednym zprzedstawionych na rysunku modeli, oznacza to, żejest on kompatybilny (strona 74)

Przywracanie ustawień fabrycznych Wcisnąć przyciski [ BACK ]i[0] iprzytrzymać przez ok. 5sek., aż dioda LED trzykrotnie zamiga, anastępnie zgaśnie. Pilot zdalnego sterowania został pomyślnie przywrócony do ustawień fabrycznych. Wskazówki Wszystkie zaprogramowane lub skopiowane przyciski oraz wszystkie ustawienia pilota zostaną wwyniku tego działania całkowicie usunięte.

6. FUNKCJA ZAPAMIĘTYWANIA

Niniejszy pilot zdalnego sterowania jest wyposażony wfunkcję zapamiętywania. Dzięki temu funkcje oryginalnego pilota można przenieść na niniejsze, uniwersalne urządzenie.

6.1 Przed uruchomieniem funkcji

• Zwrócić uwagę na nienaganny stan wszystkich baterii stosowanych wobu pilotach. Wrazie potrzeby wymienić je.

• Ułożyćoryginalny iuniwersalny pilot zdalnego sterowania wten sposób, aby ich diody podczerwieni leżałybezpośrednio naprzeciwko siebie.

• Wrazie potrzeby poprawić wysokość obu pilotów,aby wten sposób zapewnić optymalne ustawienie.

• Odstępmiędzy pilotami powinien wynosić ok. 3cm. ca. 3cm ROC1117GRU ORIGINAL Wskazówki

• Wtrakcie procesu zapamiętywania nie poruszać pilotami.

• Upewnić się, żepomieszczenie nie jest oświetlane jarzeniówkami ani świetlówkami energooszczędnymi, ponieważ mogą one byćźródłem zakłóceń istanowić tym samym przeszkodę dla procesu zapamiętywania.

• Odległość obu pilotów od najbliższego źródła światłapowinna wynosić co najmniej 1metr.

• Proces zapamiętywania kończony jest bez zapisu, jeśli wtrakcie włączonego trybu zapamiętywania przez 15 sek. żaden przycisk nie zostanie wciśnięty lub nie zostanie odebrany żaden sygnał.

• Wtrybie zapamiętywania każdemu przyciskowi można przypisać tylko jedną funkcję.Nowa funkcja nadpisuje funkcję zapamiętaną dla tego przycisku do tej pory. ROC1128LG36

6.2 Włączanie trybu zapamiętywania

1. Wcisnąć jednocześnie iprzytrzymać przez

ok. 5sprzyciski [MUTE] i[VOL+], aż dioda LED stanu zacznie świecićświatłem ciągłym.

stanu miga dwukrotnie, anastępnie świeci światłem ciągłym.

3. Pilot uniwersalny jest teraz wtrybie

6.3 Przenoszenie funkcji przycisków

1. Wcisnąć na oryginalnym pilocie przycisk,

którego funkcja ma być przeniesiona. Jako potwierdzenie otrzymania polecenia miga dioda LED stanu pilota zapasowego.

2. Terazwcisnąć przycisk pilota zapasowego,

na który ma być przeniesiona funkcja.

3. Dioda LED funkcji na pilocie zapasowym

miga trzykrotnie jako potwierdzenie, a następnie świeci światłem ciągłym. Nowa funkcja zostałazapisana.

4. Wcelu przeniesienia funkcji kolejnych

przycisków powtórzyć te same czynności

5. Wcisnąć przycisk [MUTE] i[VOL-] wcelu

zapisania wszystkich zapamiętanych funk- cji iopuszczenia trybu zapamiętywania. Wskazówki Podczas wymiany baterii wpilocie uniwersalnym funkcje zapamiętane dla przycisków pozostają zapisane.

6.4 Usuwanie zapamiętanych funkcji

6.4.1 Usuwanie zapamiętanej funkcji

1. Wcisnąć jednocześnie iprzytrzymać przez

ok. 5sprzyciski [MUTE] i[VOL+], aż dioda LED stanu zacznie świecićświatłem ciągłym.

stanu miga dwukrotnie, anastępnie świeci ponownie światłem ciągłym.

3. Nacisnąć przycisk, którego funkcja ma być

usunięta. Dioda LED stanu miga trzykrot- nie, a żądana funkcja jest usunięta.

6.4.2 Usuwanie wszystkich zapamiętanych

1. Wcisnąć jednocześnie iprzytrzymać przez

ok. 5sprzyciski [MUTE] i[VOL+], aż dioda LED stanu zacznie świecićświatłem ciągłym.

stanu miga dwukrotnie, anastępnie świeci ponownie światłem ciągłym.

3. Nacisnąć przycisk [OK], dioda LED stanu

miga trzykrotnie, awszystkie zapamiętane funkcje są usunięte.

Niniejszy pilot zdalnego sterowania jest wyposażony wfunkcję SIMPLE MODE. Dzięki temu zakres funkcji tego pilota można ograniczyć tylko do funkcji istotnych. Zapobiega to omyłkowej zmianie ustawień odbiornika TV. Wtrybie SIMPLE MODE dostępne są następujące przyciski: Power TV WŁ./WYŁ. Głośność +/- Wyciszanie dźwięku TV Program +/- 0-9 Przyciski numeryczne 0-9 do wyboru programów Teletekst WŁ. Wybór określonych opcji On-Screen GUIDE Wyświetlanie przeglądu programów (jeśli funkcja jest obsługiwana przez TV) Wybór źródłasygnału Zamykanie menu TV Wybór TV/Radio

7.1 Włączanie trybu SIMPLE Mode

1. Wcisnąć jednocześnie iprzytrzymać przez

ok. 5sprzyciski [MUTE] i[VOL+], aż dioda LED stanu zacznie świecićświatłem ciągłym.

stanu miga dwukrotnie, anastępnie świeci ponownie światłem ciągłym.

3. Nacisnąć przycisk [OK]; dioda LED stanu

miga trzykrotnie, atryb SIMPLE Mode jest włączony.

7.2 Wyłączanie trybu SIMPLE Mode

1. Wcisnąć jednocześnie iprzytrzymać przez ok.

[VOL+] ,ażdioda LED stanu zacznie świecićświatłem ciągłym.

stanu miga dwukrotnie, anastępnie świeci ponownie światłem ciągłym.

3. Nacisnąć przycisk [EXIT]; dioda LED stanu

miga trzykrotnie, atryb SIMPLE Mode jest wyłączony. TEXT37

Wskazówki Jeśli pilot działawtrybie SIMPLE Mode, wówczas działają wyłącznie przyciski wymienione wpunkcie 7. Jeśli jeden ztych przycisków zostanie naciśnięty, wówczas dioda LED stanu będzie świecić do momentu puszczenia przycisku. Wtrybie normalnym dioda LED stanu miga, jeśli wciśnięty został jakiś przycisk.

• Wuniwersalnym pilocie zdalnego sterowania nie stosować jednocześnie starych inowych baterii, gdyż wstarych bateriach możedojść do wycieku elektrolitu izaniku mocy.

• Nie używać do czyszczenia pilota środków szorujących ani ostrych przedmiotów.

• Chronić pilota przed zakurzeniem, czyszcząc go suchą miękkąściereczką.

. Mój zamienny pilot zdalnego sterowania nie działa!

. Sprawdzić telewizor. Jeżeli główny wyłącznik urządzenia jest wyłączony, nie można obsługiwać telewizora za pomocą zamiennego pilota zdalnego sterowania.

. Upewnić się, żebaterie zostałyprawidłowo włożone zuwzględnieniem biegunowości.

. Upewnić się,czy na pilocie wciśnięto właściwy przycisk urządzenia.a

. Wprzypadku słabych baterii wymienić je.

. Mój telewizor reaguje tylko na niektóre komendy przycisków.

. Wypróbować inne kody, aż większość przycisków będzie prawidłowo funkcjonowała. P. Niektóre polecenia przycisków pilota nie działają?

. Prawdopodobnie włączony jest tryb SIMPLE Mode.Wyłączyć tryb SIMPLE Mode zgodnie zopisem wpunkcie 7.2.

10. Wyłączenie odpowiedzialności

Producent nie udziela gwarancji ani nie odpowiada za szkody wskutek niewłaściwej instalacji, montażuoraz nieprawidłowego stosowania produktu lub nieprzestrzegania instrukcji obsługi i/lub wskazówek bezpieczeństwa.

11. Serwis ipomoc techniczna

Wrazie pytań dotyczących produktu prosimy zwrócić się do infolinii Hama. Gorąca linia: +49 9091 502-115 (niem./ang.) Dodatkowe informacje są dostępne na stronie: www.hama.com

12. Informacje dotycząca recyklingu

Wskazówki dotyczące ochrony środowiska: Od czasu wprowadzenia europejskiej dyrektywy 2012/19/EU i2006/66/EU do prawa narodowego obowiązują następujące ustalenia: Urządzeń elektrycznych, elektronicznych oraz baterii jednorazowych nie należywyrzucać razem zcodziennymi odpadami domowymi! Użytkownik zobowiązany prawnie do odniesienia zepsutych, zniszczonych lub niepotrzebnych urządzeń elektrycznych ielektronicznych do punktu zbiórki lub do sprzedawcy. Szczegółowe kwestie regulują przepisy prawne danego kraju. Informuje otym symbol przekreślonego kosza umieszczony na opakowaniu. Segregując odpady pomagasz chronićśrodowisko!38
