INSTRUKCJA OBSŁUGI PROFESSIONAL GSA 18V-LIC BOSCH

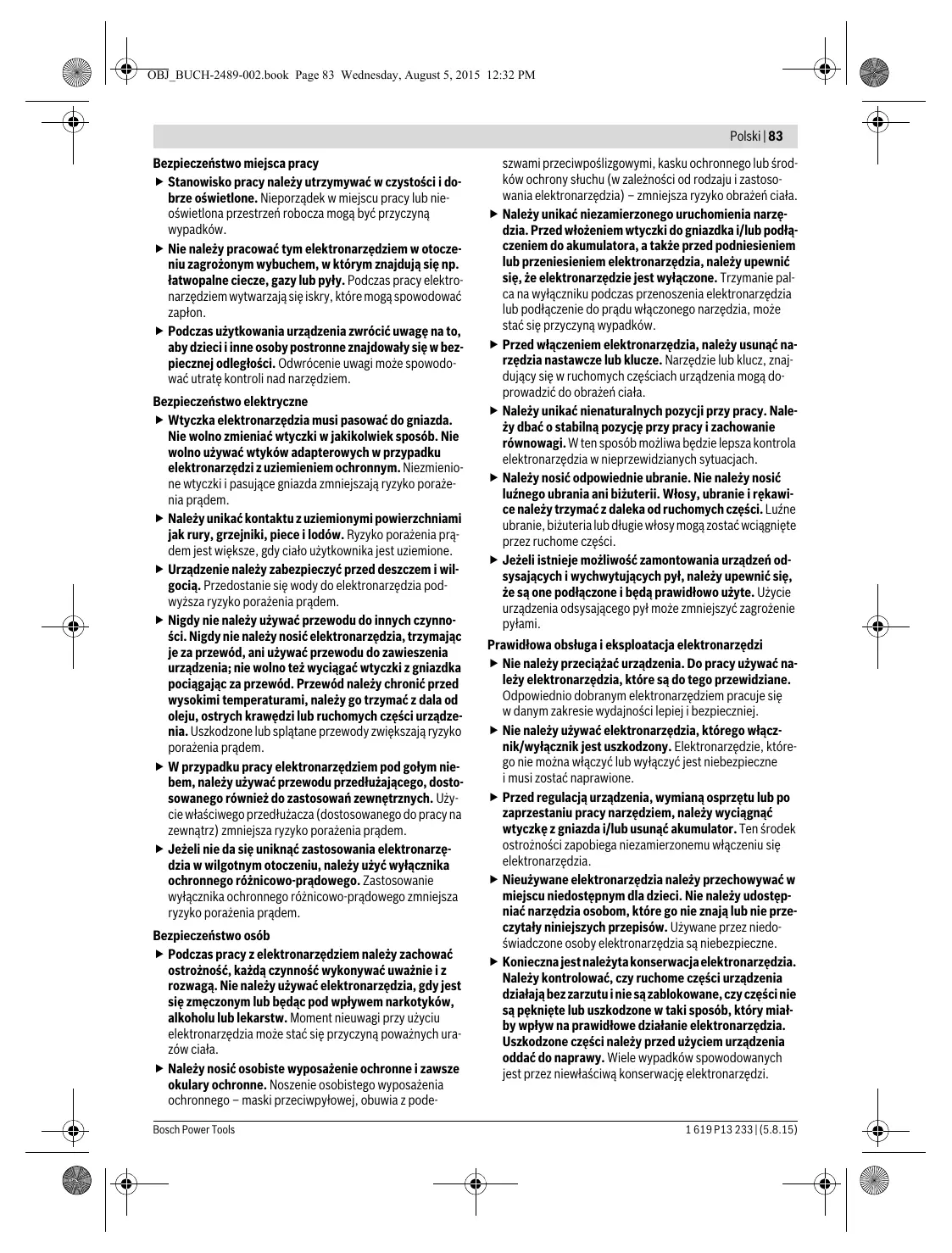

Wskazówki bezpieczeństwa
Ogólne przepisy bezpieczeństwa dla elektronarzędzi
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w
przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa do dalszego zastosowania.
Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).
Bezpieczeństwo miejsca pracy.
▷ Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków. ▷ Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon. Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.
Bezpieczeństwo elektryczne
Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyczek adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem. Należy unikać kontaktu z uziemionymi powierzchniami, jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione. Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem. ▷ Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka, ciągnąc za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem. - Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
Bezpieczeństwo osób
Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi przy użyciu elektronarzędzia może być przyczyną poważnych obrażeń ciała. Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego - maski przeciwpyłowej, obuwia
z podeszwami antypoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) - zmniejsza ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na włączniku podczas przenoszenia elektronarzędzia lub podłączania do prądu włączonego narzędzia może stać się przyczyną wypadków. Przed włączeniem elektronarzędzia należy usunąć narzędzia nastawcze lub klucz. Narzędzie lub klucz, które znajdują się w ruchomych częściach urządzenia, mogą doprowadzić do obrażeń ciała. Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach. Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. Jeśli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył zmniejsza zagrożenia pyłami.
Prawidłowa obsługa i eksploatacja elektronarzędzi
Nie należy przeciążać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przeznaczone. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej. Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione. Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych instrukcji. Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne. Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i są zamocowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzi.
Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeśli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi. Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.
Prawidłowa obsługa i eksploatacja narzędzi akumulatorowych
Akumulatory należy ładować tylko w ładowarkach zalecanych przez producenta. W przypadku użycia ładowarki przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. W elektronarzędziach można używać jedynie przeznaczonych do tego celu akumulatorów. Użycie innych akumulatorów może spowodować obrażenia i zagrożenie pożarem. Nieużywany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar. Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowadzić do podrażnienia skóry lub oparzeń.
Serwis
Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
Wskazówki dotyczące bezpieczeństwa pracy z piłami szablastymi
Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przeniesienie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym. Ręce należy trzymać z daleka od zakresu cięcia. Nie wsuwać ich pod obrabiany przedmiot. Przy kontakcie z brzeszczotem istnieje niebezpieczeństwo zranienia się. Elektronarzędzie uruchomić przed zetknięciem frezu z materiałem. W przeciwnym wypadku istnieje niebezpieczeństwo odrzutu, gdy użyte narzędzie zablokuje się w obrabianym przedmiocie. Należy zwrócić uwagę, by podstawa robocza 2 ściśle przylegała podczas cięcia do obrabianego przedmiotu. Istnieje niebezpieczeństwo uwięźnięcia brzeszczotu, co
mogłoby stać się przyczyną utraty kontroli nad elektronarzędziem.
▸ Po zakończeniu pracy należy elektronarzędzie wyłączyć. Brzeszczot można wyprowadzić z obrabianego materiału wtedy, gdy znajduje się on w bezruchu. W ten sposób uniknie się odrzutu i można odłożyć bezpiecznie elektronarzędzie. Stosować należy wyłącznie nieuszkodzone brzeszczoty, znajdujące się w nienagannym stanie technicznym. Wygnięte lub nieostre brzeszczoty mogą się złamać, mieć negatywny wpływ na linię cięcia, a także powodować odrzut. ▸ Nie należy hamować brzeszczotu po wyłączeniu bocznym naciskiem. Brzeszczot może zostać uszkodzony, złamać się lub spowodować reakcję zwrotną. ▸ Element do obróbki należy dobrze zamocować. Nie wolno podtrzymywać obrabianego przedmiotu ręką lub stopą. Nie wolno dotykać piły będącej w ruchu żadnymi przedmiotami ani podłogi. Istnieje niebezpieczeństwo odrzutu. Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc lokalne zakłady energetyczne. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem. - Przed wszystkimi pracami przy elektronarzędziu (np. dogląd, wymiana narzędzi itd.) jak i przy transporcie i składowaniu należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń. ▸ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, wodą i wilgocią. Istnieje zagrożenie wybuchem.
W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie, w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe. Akumulator należy używać tylko w połączeniu z elektronarzędziem firmy Bosch, dla którego został on przewidziany. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.
Ostre przedmioty, np. gwóźdź lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenia akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.
Opis urządzenia i jego zastosowania
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Urządzenie ze stałym ogranicznikiem jest przeznaczone do cięcia drewna, tworzywa sztucznego, metalu i materiałów budowlanych. Jest ono przystosowane do cięcia prostego i krzywoliniowego. Należy przy tym stosować się do zaleceń dotyczących stosowania odpowiednich brzeszczotów.
Światło elektronarzędzia przeznaczone jest do oświetlania bezpośredniej przestrzeni roboczej elektronarzędzia. Nie nadaje się ono do oświetlania pomieszczeń w gospodarstwie domowym.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.
1 Brzeszczot* 2 Stopka 3 Tuleja zabezpieczająca dla brzeszczotu 4 Trzpień pedałowy 5 Akumulator 6 Blokada włącznika/wyłącznika 7 Włącznik/wyłącznik 8 Lampa „Power Light“ 9 Rękojeść (pokrycie gumowe) 10 Przycisk odblokowujący akumulator 11 Wskaźnik naładowania akumulatora 12 Uchwyt do brzeszczotów
*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.
Dane techniczne
| Pila szabasta | GSA 18V-LIC |
| Numer katalogowy | 3601 FA5 0.. |
| Napiȩcie znamionowe | V= 18 |
| Prędkość skokowa bez obłowenia n0 | min-10-3050 |
| Uchwyt narędziowy | SDS |
| *ogranożcza wy)dajnosć przy temperaturze <0 °C |
| Dane techniczne uzyskane zostawy w wynciwów pomiarów z akumulatorem wchodźycym w skład dostawy. |
| Pila szablasta | GSA 18V-LIC |
| Skok | mm | 21 |
| maks. glębokość ciecia | | |
| - w drewnie | mm | 200 |
| - w stali, niestopowej | mm | 16 |
| - Srednica rury | mm | 100 |
| Ciezar odpowiednio do EPTA-Procedure 01/2003 | kg | 2,3 |
| Dopuszcjalna temperatura otoczenia | | |
| - podczasławania | °C | 0...+45 |
| - podczas pracyi podczas przechowywania | °C | -20...+50 |
| Zalecane akumulatory | | GBA 18 V... |
| GBA 18 V...W |
| Zalecaneławowycki | | AL 18.. |
| GAL 3680 |
| GAL 18...W |
- Ograniczona wydajność przy temperaturze < 0 °C. Dane techniczne uzyskane zostały w wyniku pomiarów z akumulatorem wchodzącym w skład dostawy.
Emisja hałasu została określona zgodnie z EN 60745-2-11.
Określony w skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 82 dB(A); poziom mocy akustycznej 93 dB(A). Niepewność pomiaru K = 3 dB.
Stosować środki ochrony słuchu!
Wartości drgań ah (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-11 wynoszą:
Cięcie płyt wiórowych: ah = 9m / s2 K = 1,5m / s2
Cięcie belek drewnianych: ah = 8m / s2 K = 1,5m / s2
Dane dla cięcia płyt wiórowych aktualne są dla materiału o grubości 20 mm.
Poziom drgań podany w tych wskazówkach został zmierzony zgodnie z wymaganiami normy EN 60745 dotyczącej procedury pomiarów i może być użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.
86 | Polski
Należy wprowadzić dodatkowe środki bezpieczeństwa mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że produkt przedstawiony w rozdziale „Dane techniczne" odpowiada wymaganiom następujących dyrektyw: 2009/125/WE (Rozporządzenia 1194/2012), 2011/65/UE, do 19. kwietnia 2016: 2004/108/WE, od 20. kwietnia 2016: 2014/30/UE, 2006/42/WE wraz ze zmianami oraz następujących norm: EN 60745-1, EN 60745-2-11.
Dokumentacja techniczna (2006/42/WE):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Ładowanie akumulatora
Stosować należy tylko akumulatory wyspecyfikowane w Danych Technicznych. Tylko te akumulatory są dostosowane do akumulatora litowo-jonowego zastosowanego w elektronarzędziu.
Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować wykorzystanie pełnej wydajności akumulatora, przed pierwszym użyciem należy całkowicie naładować akumulator w ładowarce.
Akumulator litowo-jonowy można ładować w dowolnej chwili, nie powoduje to skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.
Dzięki systemowej elektronicznej ochronie ogniw - „Electronic Cell Protection (ECP)“ - akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. Przy rozładowanym akumulatorze elektronarzędzie zostaje wyłączone przez układ ochronny - narzędzie robocze nie porusza się.
- Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika. Może to doprowadzić do uszkodzenia akumulatora.
Przestrzegać wskazówek dotyczących usuwania odpadów.
Wyjmowanie akumulatora (zob. rys. A)
Akumulator 5 posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego 10. Akumulator umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyny.
W celu wyjęcia akumulatora 5 nacisnąć przycisk zwalniający blokadę 10 i wyjąć dołem akumulator z elektronarzędzia. Nie wyciągać akumulatora siłą.
Wskaźnik stanu naładowania akumulatora (zob. rys. A)
Stan naładowania akumulatora 5 pokazywany jest przez trzy zielone diody LED wskaźnika naładowania akumulatora 11. Sprawdzanie stanu naładowania akumulatora możliwe jest – ze względów bezpieczeństwa – jedynie przy wyjętym elektronarzędziu.
Wcisnąć przycisk 11, aby wyświetlić stan naładowania akumulatora. Sprawdzanie stanu możliwe jest tylko przy wyjętym akumulatorze 5.
| Wskaznik LED | Pojemnosć |
| Światto piągle 3 xzielone | ≥2/3 |
| Światto piągle 2 xzielone | ≥1/3 |
| Światto piągle 1 xzielone | <1/3 |
| Światto migajace 1 xzielone | Rezerwa |
Jeżeli po naciśnięciu przycisku 11 nie zapali się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić.
Wkładanie/wymiana brzeszczotu
- Przed wszystkimi pracami przy elektronarzędziu należy wyjąć akumulator. Przy montażu brzeszczotu należy nosić rękawice ochronne. Dotknięcie brzeszczotu może spowodować niebezpieczne skaleczenia. Przy wymianie brzeszczotu należy zwrócić uwagę, by uchwyt mocujący nie był zabrudzony pozostałościami po obrabianych materiałach, np. wiórami drewnianymi lub metalowymi.
Wybór brzeszczotu
Należy używać tylko brzeszczotów odpowiednich do obrabianego materiału.
Lista zalecanych brzeszczotów znajduje się na początku instrukcji obsługi. Należy mocować jedynie brzeszczoty z chwytem uniwersalnym 1/2. Brzeszczot nie powinien być dłuższy niż wymaga tego zaplanowane cięcie.
Do cięcia krzywizn o małych promieniach należy używać wąskich brzeszczotów.
Montaż brzeszczotu (zob. rys. B)
Obrócić tuleję 3 o ok. 90° w kierunku oznaczonym strzałką i przytrzymać ją w tej pozycji. Wsunąć brzeszczot do uchwytu 12. Zwolnić tuleję 3.
Należy skontrolować, czy brzeszczot jest dobrze osadzony. Luźny brzeszczot może wypaść i zranić obsługującego.
Istnieje możliwość zamontowania brzeszczotu 1 obróconego o 180° (zębami do góry) i zamontowania go ponownie.
Demontaż brzeszczotu (zob. rys. C)
Obrócić tuleję 3 o ok. 90° w kierunku oznaczonym strzałką i przytrzymać ją w tej pozycji. Wyjąć brzeszczot 1.
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostawanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny, uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.
- Należy zawsze dbać o dobrą wentylację stanowiska pracy. Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.
Należy unikać gromadzenia się pyłu na stanowisku pracy. Pył może się łatwo zapalić.
Praca
Uruchamianie
Włożenie akumulatora
Stosować należy wyłącznie oryginalne akumulatory litowo-jonowe firmy Bosch o napięciu podanym na tabliczce znamionowej elektronarzędzia. Zastosowanie akumulatorów innego typu może spowodować obrażenia oraz grozi pożarem.
Przesunąć blokadę włącznika 6 w prawo, aby zabezpieczyć elektronarzędzie przed niezamierzonym włączeniem.
Naładowany akumulator 5 należy wsunąć do uchwytu aż do wyczuwalnego zatrzaśnięcia i tak, aby znajdował się on w jednej linii z uchwytem.
Włączanie/wyłączanie (zob. rys. D)
Przesunąć blokadę włącznika 6 w lewo.
Aby włączyć elektronarzędzie, należy wcisnąć włącznik/wyłącznik 7 i przytrzymać go w tej pozycji.
Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 7.
W następnej kolejności przycisnąć blokadę włącznika 6 po nowe w sprawie.
Aby zaoszczędzić energię elektryczną, elektronarzędzie należy włączać tylko wówczas, gdy jest ono używane.
Sterowanie prędkością skokową
Przez zwiększenie i zmniejszenie nacisku na włącznik/wyłącznik 7 możliwe jest bezstopniowe sterowanie prędkością skokową włączonego elektronarzędzia.
Niezbędna ilość skoków zależna jest od materiału i warunków pracy i można ją wykryć w praktyce.
Zmniejszenie ilości skoków zaleca się przy nasadzaniu brzeszczotu na obrabiany przedmiot jak i przy cięciach w tworzywie sztucznym i w aluminium.
Wskaźnik kontroli temperatury/wyłącznika przeciążeniowego
Czerwony wskaźnik LED 11 pomaga chronić akumulator przy przegrzaniu, a silnik przy przeciążeniu.
Jeżeli wskaźnik LED 11 świeci się czerwonym światłem ciągłym, oznacza to, że temperatura akumulatora jest za wysoka i elektronarzędzie wyłącza się w sposób automatyczny.
- Wyłączyć elektronarzędzie. - Przed przystąpieniem do dalszej pracy należy odczekać, aż akumulator się ochłodzi.
Jeżeli wskaźnik LED 11 miga na czerwono, oznacza to, że elektronarzędzie się zablokowało i wyłączyło się w sposób automatyczny.
Wyjąć elektronarzędzie z obrabianego materiału. Natychmiast po usunięciu blokady, elektronarzędzie pracuje dalej z nastawioną uprzednio prędkością skokową.
Wskazówki dotyczące pracy
- Przed wszystkimi pracami przy elektronarzędziu (np. dogląd, wymiana narzędzi itd.) jak i przy transporcie i składowaniu należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.
Wskazówki
Przy piłowaniu lekkich materiałów budowlanych należy przestrzegać przepisów prawnych i zaleceń producenta materiałów.
Przed rozpoczęciem cięcia sprawdzić drewno, płyty pilśniowe, materiały budowlane itp. na ewentualną obecność ciał obcych, takich jak gwoździe, śruby itp. i usunąć je w razie ich występowania.
Po włączeniu elektronarzędzia należy zbliżyć je do elementu przeznaczonego do obróbki. Podstawę roboczą 2 umieść na powierzchni elementu i z równomiernym naciskiem lub posuwem przeciąć materiał. Po zakończeniu pracy urządzenia należy wyłączyć.
W razie utknięcia brzeszczotu należy natychmiast wyłączyć elektronarzędzie. Rozewrzyj lekko szczelinę piłowania za pomocą odpowiedniego narzędzia i wyciągnij brzeszczot.
Cięcie wgłębne (zob. rys. E)
W procesie piłowania wgłębnego obrabiane mogą być tylko miękkie materiały, takie jak drewno, płyta gipsowo-kartonowa i tym podobne! Nie wolno w ten sposób obrabiać żadnych materiałów metalowych!
Do piłowania wgłębnego zaleca się użycie krótkich brzeszczotów.
Krawędź podstawy elektronarzędzia 2 umieść na obrabianym elemencie i włącz urządzenie. W przypadku elektronarzędzia ze sterowaniem prędkości skokowej należy nastawić je na maksymalną ilość skoków. Mocno dociśnij elektronarzędzie do elementu obrabianego i powoli „zanurz” brzeszczot w materiale.
Po tym jak podstawa 2 oprze się całą płaszczyzną na obrabianym materiale, należy ciąć dalej wzdłuż planowanej linii cięcia.
Do określonych prac brzeszczot 1 może zostać odwrócony o 180° i ponownie osadzony, a piłę można prowadzić odpowiednio obróconą.
Cięcie blisko krawędzi (zob. rys. F)
Przy użyciu elastycznych brzeszczotów bimetalowych jest możliwe odcinanie na przykład wystających elementów budowlanych (takich jak rury wodociągowe itp.) bezpośrednio przy ścianie.
Należy uważać na to, by brzeszczot był zawsze dłuższy niż przekrój elementu do obróbki. Istnieje niebezpieczeństwo odrzutu.
Brzeszczot należy przyłożyć bezpośrednio do ściany i wygiąć go lekko przez boczny nacisk na urządzenie, tak by podstawa robocza oparła się o ścianę. Włączyć elektronarzędzie i stosując stały boczny nacisk przyciąć element.
Chłodziwo i smar
Ze względu na rozgrzewanie się materiału należy przy cięciu metali nanosić wzdłuż linii cięcia środki chłodząco-smarujące.
Wskazówki dotyczące optymalnego obchodzenia się z akumulatorem
Akumulator należy chronić przed wilgocią i wodą.
Akumulator należy przechowywać wyłącznie w temperaturze od 20°C do 50°C. Nie wolno pozostawiać akumulatora np. latem w samochodzie.
Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.
Zdecydowanie krótszy czas pracy po naładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.
Przestrzegać wskazówek dotyczących usuwania odpadów.
Konserwacja i serwis
Konserwacja i czyszczenie
Uwaga! Przed przystąpieniem do prac konserwacyjnych lub do czyszczenia elektronarzędzia, elektronarzędzie należy wyłączyć i zablokować blokadę zabezpieczającą. Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne utrzymywać w czystości.
Uchwyt do brzeszczotów najlepiej jest czyścić sprężonym powietrzem lub za pomocą miękkiego pędzelka. Należy do tego celu wyjąć brzeszczot z elektronarzędzia. Uchwyt do brzeszczotów należy stale utrzymywać w sprawnym stanie przy użyciu odpowiednich środków smarnych.
Silne zanieczyszczenie elektronarzędzia może doprowadzić do zakłóceń w działaniu. Materiały wytwarzające dużo pyłu nie powinny być obrabiane od spodu i ponad głową.
Obsługa klienta oraz doradztwo dotyczące użytkowania
W punkcie obsługi klienta uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacja dotycząca części zamiennych można znaleźć również pod adresem:
Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.
Polska
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.
Tel.: 22 7154460
Faks: 22 7154441
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Transport
Załaczone w dostawie akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.
W przypadku przesyłek przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem ds. towarów niebezpiecznych.
Akumulatory wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odkryte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł się poruszać (przesuwać) w opakowaniu.
Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.
Usuwanie odpadów
Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.
Elektronarzędzia i akumulatory/baterie nie wolno wyrzucać do odpadów domowych!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną 2012/19/UE, nieużywane elektronarzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.
Akumulatory/Baterie:
Li-Ion:
Proszę stosować się do wskazówek, znajdujących się w rozdziale „Transport", str. 88.
Zastrzega się prawo dokonywania zmian.
