BRUKSANVISNING PROFESSIONAL GSA 18V-LIC BOSCH
- Begrenset effekt ved temperaturer under 0 °C. Tekniske data fastlagt med akku fra leveringen.
Vedlikehold og service
Vedlikehold og rengjøring
Berøring av sagbladet medfører risiko for personskade.
Generelle advarsler for elektroverktøy
ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

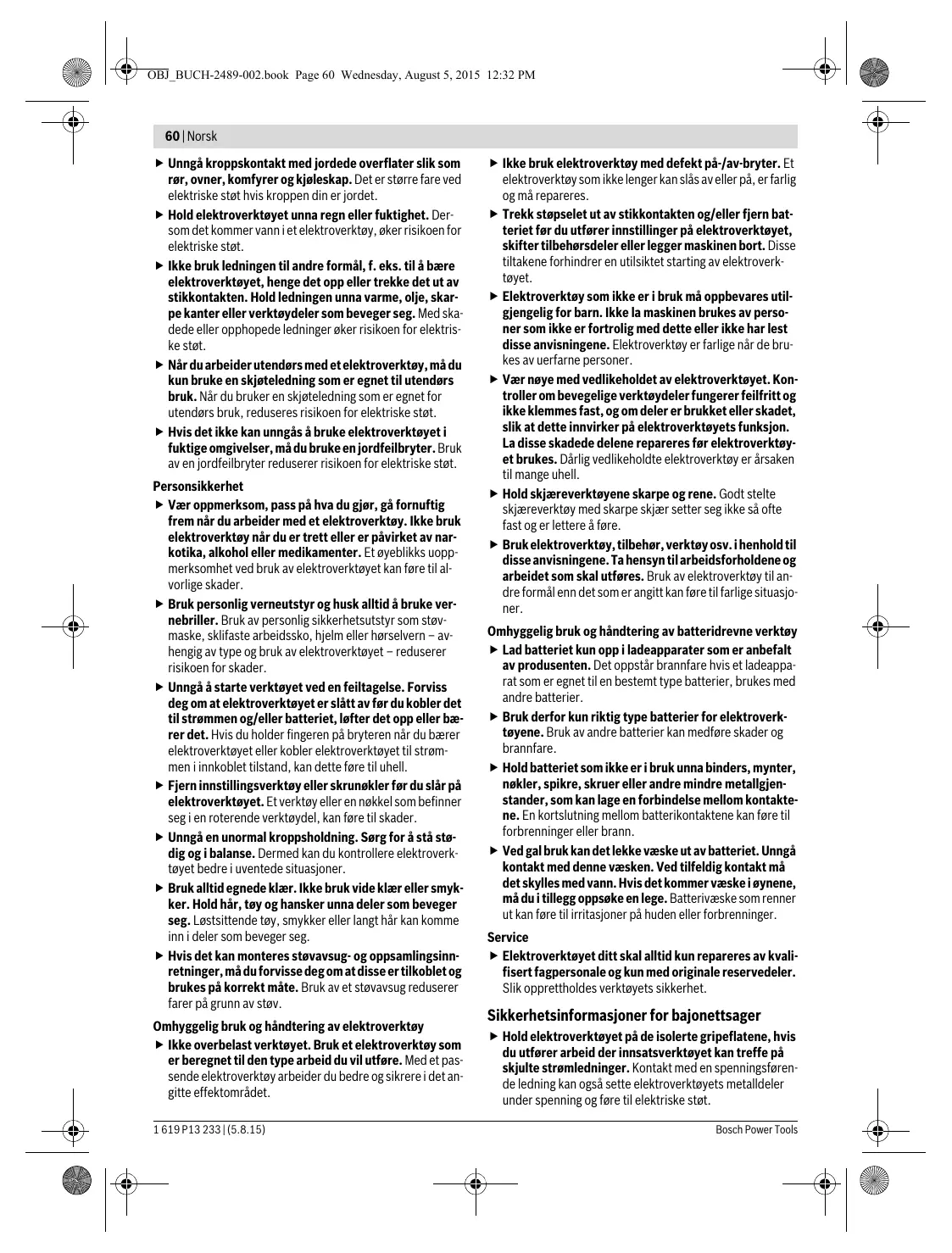

60|Norsk
Unngå kroppskontakt med jordede overflater, slik som rør, ovner, komfyrer og kjøleskap. Det er større fare for elektriske støt hvis kroppen din er jordet. Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann inn i et elektroverktøy, øker risikoen for elektriske støt. Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Skadede eller opprullede ledninger øker risikoen for elektriske støt. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, og gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader. Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. Unngå en unormal kroppsholdning. Sørg for å stå støtt og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
▶ Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. ▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer utilsiktet start av elektroverktøyet. Elektroverktøy som ikke er i bruk, skal oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolige med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. ▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. ▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
Forsiktig bruk og håndtering av batteridrevne verktøy
▶ Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier. ▶ Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare. ▶ Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.
Service
Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
▶ Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
Hold hendene unna sagområdet. Ikke grip under arbeidsstykket. Ved kontakt med sagbladet er det fare for skader. Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i arbeidsstykket. Pass på at fotplaten 2 alltid ligger mot arbeidsstykket ved sagingen. Sagbladet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Slå verktøyet av når arbeidet er ferdig og trekk først sagbladet ut av snittet når sagbladet er helt stanset. Slik unngår du tilbakeslag og kan legge elektroverktøyet sikkert ned. Bruk kun ikke-skadede og feilfrie sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag. Spenn materialet godt fast. Ikke støtt arbeidsstykket med hånden eller foten. Ikke berør gjenstander eller bakken med sagen så lenge den går. Det er fare for tilbakeslag. Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) og ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse. Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt batteriet mot varme, f.eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.
Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og søk lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene. Bruk batteriet kun i kombinasjon med Bosch el-verktøyet. Kun slik beskyttes batteriet mot farlig overbelastning. Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultatet kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Brett ut utbrettssiden med bildet av maskinen, og la den siden være utbrettet mens du leser bruksanvisningen.
Maskinen er beregnet til saging av tre, kunststoff, metall og bygningsmaterialer med fast anslag. Den er egnet til rette og buede snitt. Ta hensyn til sagbladanbefalingene.
Lyset til dette elektroverktøyet brukes til å belyse deler av arbeidsområdet, og er ikke egnet som rombelysning i boliger.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
1 Sagblad* 2 Fotplate 3 Låsehylse for sagblad 4 Slagstang 5 Batteri 6 Innkoblingssperre for på-/av-bryter 7 På-/av-bryter 8 Lampen «Power Light» 9 Håndtak (isolert grepflate) 10 Batteri-låsetast 11 Batteri-ladetilstandsindikator 12 Sagblad-feste
Støyutslippsverdier målt i henhold til EN 60745-2-11.
Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 82 dB(A); lydeffektnivå 93 dB(A). Usikkerhet K = 3 dB.
Bruk hørselvern!
Totale svingningsverdier ah (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-11:
Saging av sponplate: an = 9 m/s2 , K = 1.5 m/s2
Saging av trebjelker: ah = 8 m/s2 , K = 1.5 m/s2 .
Informasjonene for saging av sponplater gjelder for en materialtykkelse. p 山 2 0 山
Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre.
Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet.
For en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak for beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Samsvarserklæring
C
Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle relevante bestemmelser i direktivene 2009/125/EC
(forordning 1194/2012), 2011/65/EU, til 19. april 2016:
2004/108/EC, fra 20. april 2016: 2014/30/EU,
2006/42/EC inkludert endringer, og følgende standarder:
EN 60745-1, EN 60745-2-11.
Tekniske data (2006/42/EC) hos:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse ladeapparatene er tilpasset til Litium-ion-batteriet som er innebygget i elektroverktøyet.
Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladningen.
Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.
Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade.
Følg informasjonene om kassering.
Fjerning av batteriet (se bilde A)
Batteriet 5 har to låsetrinn som skal hindre at batteriet faller ut ved utilsiktet trykking av batteri-opplåsingstasten 10. Så lenge batteriet er satt inn i el-verktøyet, holdes det i posisjon av en fjær.
Til fjerning av batteriet 5 trykker du opplåsingstasten 10 og trekker batteriet bakover ut av elektroverktøyet. Ikke bruk makt.
Batteri-ladeindikator (se bilde A)
De tre grønne LED-ene til batteri-ladetilstandsindikatoren 11 viser batteriets 5 ladetilstand. Av sikkerhetsgrunner kan ladetilstanden kun sjekkes når elektroverktøyet ikke går.
| LED | Kapasitet |
| Kontinuerlig lys 3 x grønn | ≥2/3 |
| Kontinuerlig lys 2 x grønn | ≥1/3 |
| Kontinuerlig lys 1 x grønn | < 1/3 |
| Blinklys 1 x grønn | Reserve |
Hvis det kun lyser en LED etter trykking av tasten 11, er batteriet defekt og må skiftes ut.
Innsetting/utskifting av sagblad
Ta ut batteriet for alle arbeider på elektroverktøyet utføres. Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader.
Bruk kun sagblad som er egnet for materialet som skal bearbeides.
En oversikt over anbefalte sagblad finner du foran i denne instruksen. Sett kun inn sagblad med 1/2" universalskaft. Sagbladet bør ikke være lengre enn kuttet det skal lage.
Bruk et smalt sagblad til saging i smale kurver.
Innsetting av sagblad (se bilde B)
Drei låsehylsen 3 ca. 90° i pilretningen og hold den fast. Trykk sagbladet 1 inn i sagbladfestet 12. Slipp deretter låsehylsen 3 igjen.
Kontroller om sagbladet sitter godt fast. Et løst sagblad kan falle ut og skade deg.
Til visse typer arbeid kan sagbladet 1 også snus 180° (tennene peker oppover) og settes inn igjen.
Fjerning av sagbladet (se bilde C)
Drei låsehylsen 3 ca. 90° i pilretningen og hold den fast. Ta ut sagbladet 1.
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av fagfolk.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
Unngå støv på arbeidsplassen. Støv kan lett antennes.
Bruk
Igangsetting
Innsetting av batteriet
▶ Bruk kun original Bosch litium-ion-batterier med en spenning som er angitt på typeskiltet til elektroverktøyet ditt. Bruk av andre batterier kan medføre skader og brannfare.
Trykk innkoblingssperren 6 mot høyre for å beskytte mot at elektroverktøyet slås på utilsiktet.
Inn-/utkobling (se bilde D)
Trykk innkoblingsperren 6 mot venstre.
For å slå på elektroverktøyet trykker du på av/på-bryteren 7 og holder den inne.
Til utkobling av elektroverktøyet slipper du på-/av-bryteren 7.
Trykk deretter innkoblingssperren 6 mot høyre igjen.
Slå elektroverktøyet kun på når du bruker det for å spare energi.
Styring av slagtall
Med sterkere eller svakere trykk på på-/av-bryteren 7 kan du styre slagtallet til innkoblet elektroverktøy trinnløst.
Det nødvendige slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til med praktiske forsøk.
En reduksjon av slagtallet anbefales når sagbladet settes på arbeidsstykket og ved saging av kunststoff og aluminium.
Indikator for temperaturovervåking/overlastbeskyttelse
Den røde LED-indikatoren 11 er til hjelp for å beskytte batteriet mot overoppheting og motoren mot overbelastning.
Hvis LED-indikatoren 11 lyser kontinuerlig rødt, er batteri-temperaturen for høy og elektroverktøyet kobles automatisk ut.
- Slå av elektroverktøyet.
- La batteriet avkjøle før du arbeider videre.
Hvis LED-indikatoren 11 blinker rødt, er elektroverktøyet blokkert og kobles automatisk ut.
Trekk elektroverktøyet ut av arbeidsstykket.
Når blokkeringen er fjernet, arbeider elektroverktøyet videre med innstilt slagtallet.
Arbeidshenvisninger
Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f.eks. vedlikehold, verktøyskifte osv.) samt ved transport og oppbevaring. Det er fare for skader hvis du trykker på-/av-bryteren ved en feiltagelse.
Tips
Slå på elektroverktøyet og før det inn mot arbeidsstykket som skal bearbeides. Sett fotplaten 2 på arbeidsstykkets overflate og sag med jevnt trykk og fremføring gjennom materialet. Når arbeidet er over slår du av elektroverktøyet.
Hvis sagbladet er fastklemt, må du straks slå av elektroverktøyet. Spre sagespalten litt med et egnet verktøy og trekk ut elektroverktøyet.
Dyksaging (se bilde E)
Sett elektroverktøyet med kanten av fotplaten 2 på arbeidsstykket og slå det på. Velg maksimalt slagtall for elektronisk slagtallsstyring. Trykk elektroverktøyet godt fast mot arbeidsstykket og la sagbladet dykke langsomt inn i arbeidsstykket.
Så snart fotplaten 2 ligger med hele flaten mot arbeidsstykket, sager du videre langs ønsket skjærelinje.
Til visse typer arbeid kan sagbladet 1 også snus 180° og bajonettsagen føres snudd på tilsvarende måte.
Kantsaging (se bilde F)
Med elastiske bi-metall-sagblad kan f.eks. bygningselementer som peker ut, slik som vannrør, kappes direkte langs veggen.
Pass på at sagbladet alltid er lengre enn diameteren på arbeidsstykket som skal bearbeides. Det er fare for tilbakeslag.
Legg sagbladet direkte mot veggen og bøy det litt med sidetrykk på elektroverktøyet til fotplaten ligger mot veggen. Slå på elektroverktøyet og sag gjennom arbeidsstykket med konstant sidetrykk.
Kjøle-/smøremiddel
Påfør kjøle- hhv. smøremidler langs skjærelinjen ved saging av metall e.l. fordi materialet oppvarmes.
Regler for optimal bruk av oppladbare batterier
Beskytt batteriet mot fuktighet og vann.
Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.
Følg informasjonene om kassering.
Service og vedlikehold
Vedlikehold og rengjøring
OBS! Før vedlikeholds- eller rengjøringsarbeider må elektroverktøyet slås av og innkoplingssperren 6 låses. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Rengjør sagbladfestet helst med trykkluft eller med en myk pensel. Ta da sagbladet ut av elektroverktøyet. Hold sagbladfestet funksjonsdyktig ved bruk av egnede smøremidler.
En sterk tilsmussing av elektroverktøyet kan føre til funksjonsfeil. Sag derfor ikke sterkt støvutviklende materialer nedenfra eller over hodet.
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produkter samt om reservedeler. Sprengskisser og informasjon om reservedeler finner du også på:
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis de er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.
Ta også hensyn til eventuelle videreførende nasjonale forskrifter.
Deponering
Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC på defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Li-ion:
Ta hensyn til informasjonene i avsnittet «Transport», side 64.
Rett til endringer forbeholdes.
