BEDIENUNGSANLEITUNG PROFESSIONAL GSA 18V-LIC BOSCH

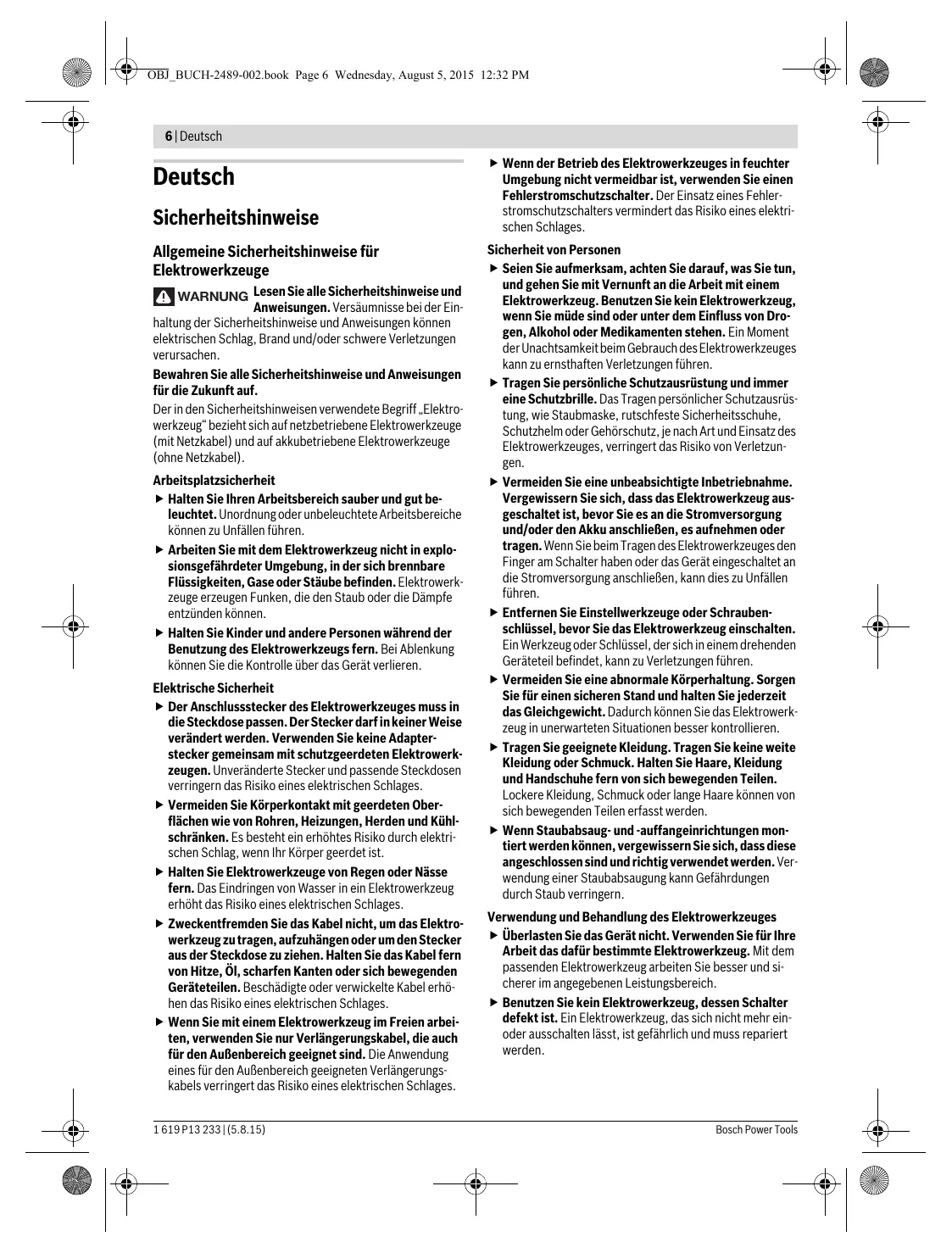

Sicherheitshinweise
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Das Nichtbeachten der Sicherheitshinweise und Anweisungen kann elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
- Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Verlängerungskabel, das auch für den Außenbereich geeignet ist. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
Sicherheit von Personen
Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. ▶ Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. ▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. ▶ Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. ▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. ▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. ▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
Verwendung und Behandlung des Elektrowerkzeuges
▶ Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
Verwendung und Behandlung des Akkuwerkzeugs
Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brand führen. Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
Service
Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
Sicherheitshinweise für Säbelsägen
▷ Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. ▷ Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt. Achten Sie darauf, dass die Fußplatte 2 beim Sägen immer am Werkstück anliegt. Das Sägeblatt kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn diese zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen. ▷ Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen. Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen. ▷ Spannen Sie das Material gut fest. Stützen Sie das Werkstück nicht mit der Hand oder dem Fuß ab. Berühren Sie keine Gegenstände oder den Erdboden mit der laufenden Säge. Es besteht Rückschlaggefahr. ▷ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. ▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z. B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
- Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Wasser und Feuchtigkeit. Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Verwenden Sie den Akku nur in Verbindung mit Ihrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefährlicher Überlastung geschützt. Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
Produkt- und Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, mit festem Anschlag Holz, Kunststoff, Metall und Baustoffe zu sägen. Es ist geeignet für gerade und kurvige Schnitte. Die Sägeblattempfehlungen sind zu beachten.
Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den direkten Arbeitsbereich des Elektrowerkzeuges zu beleuchten und ist nicht geeignet zur Raumbeleuchtung im Haushalt.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Sägeblatt* 2 Fußplatte 3 Arretierhülse für Sägeblatt 4 Hubstange 5 Akku 6 Einschalt sperre für Ein-/Ausschalter 7 Ein-/Ausschalter 8 Lampe „PowerLight“ 9 Handgriff (isolierte Grifffläche) 10 Akku-Entriegelungstaste 11 Akku-Ladezustandsanzeige 12 Sägeblattaufnahme
*Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.
Technische Daten
| Säbelsäge | GSA 18 V-LIC |
| Sachnummer | | 3601 FA5 0.. |
| Nennspannung | V= | 18 |
| Leerlaufhubzahl n0 | min-1 | 0-3050 |
| Werkzeugaufnahme | | SDS |
| Hub | mm | 21 |
| max. Schnitttiefe | | |
| - in Holz | mm | 200 |
| - in Stahl, unlegiert | mm | 16 |
| - Rohrdurchmesser | mm | 100 |
| Gewicht entsprechend EPTA-Procedure 01/2003 | kg | 2,3 |
| erlaubte Umgebungstemperatur | | |
| - beim Laden | °C | 0...+45 |
| - beim Betrieb* und bei Lagerung | °C | -20...+50 |
| empfohlene Akkus | | GBA 18 V... |
| GBA 18 V...W |
| empfohlene Ladegeräte | | AL 18.. |
| GAL 3680 |
| GAL 18..W |
- eingeschränkte Leistung bei Temperaturen <0 °C Technische Daten ermittelt mit Akku aus Lieferumfang.
Geräuschemissionswerte ermittelt entsprechend EN 60745-2-11.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 82 dB(A); Schalleistungspegel 93 dB(A). Unsicherheit K = 3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745-2-11:
Sägen von Spanplatte: ah = 9m / s2 K = 1,5m / s2
Sägen von Holzbalken: ah = 8m / s2 K = 1,5m / s2
Die Angaben für das Sägen von Spanplatten gelten für eine Werkstückdicke von 20mm
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit entsprechenden Zubehören, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeug, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten" beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2009/125/EG
(Verordnung 1194/2012), 2011/65/EU, bis
2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60745-1, EN 60745-2-11.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Leinfelden, 15.04.2015
Montage
Akkuladen
Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschalten des Elektrowerkzeuges nicht weiter auf den Ein-/Ausschalter.
Der Akku kann beschädigt werden.
Beachten Sie die Hinweise zur Entsorgung.
Akku entnehmen (siehe Bild A)
Der Akku 5 verfügt über zwei Vertriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste 10 herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.
Zur Entnahme des Akkus 5 drücken Sie die Entriegelungstaste 10 und ziehen den Akku nach hinten aus dem Elektrowerkzeug. Wenden Sie dabei keine Gewalt an.
Akku-Ladezustandsanzeige (siehe Bild A)
Die drei grünen LEDs der Akku-Ladezustandsanzeige 11 zeigen den Ladezustand des Akkus 5 an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.
Drücken Sie die Taste 11, um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku 5 möglich.
| LED | Kapazität |
| Dauerlicht 3 x Grün | ≥2/3 |
| Dauerlicht 2 x Grün | ≥1/3 |
| Dauerlicht 1 x Grün | <1/3 |
| Blinklicht 1 x Grün | Reserve |
Leuchtet nach dem Drücken der Taste 11 keine LED, ist der Akku defekt und muss ausgetauscht werden.
Sägeblatt einsetzen/wechseln
Nehmen Sie vor allen Arbeiten am Elektrowerkzeug den Akku heraus. Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr. Achten Sie beim Sägeblattwechsel darauf, dass die Sägeblattaufnahme frei von Materialresten, z. B. Holz- oder Metallspänen, ist.
Sägeblatt auswählen
Verwenden Sie nur Sägeblätter, die für das zu bearbeitende Material geeignet sind.
Eine Übersicht empfohlener Sägeblätter finden Sie am Beginn dieser Anleitung. Setzen Sie nur Sägeblätter mit 1/2-Zoll-Universalschaft ein. Das Sägeblatt sollte nicht länger sein als für den vorgesehenen Schnitt notwendig.
Verwenden Sie für das Sägen enger Kurven ein schmales Sägeblatt.
Sägeblatt einsetzen (siehe Bild B)
Drehen Sie die Arretierhülse 3 um ca. 90° in Pfeilrichtung und halten Sie diese fest. Drücken Sie das Sägeblatt 1 in die Sägeblatt-Aufnahme 12 ein. Lassen Sie die Arretierhülse 3 wieder los.
Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockereres
Sägeblatt kann herausfallen und Sie verletzen.
Für bestimmte Arbeiten kann das Sägeblatt 1 auch um 180° gewendet (Zähne zeigen nach oben) und wieder eingesetzt werden.
Sägeblatt entnehmen (siehe Bild C)
Drehen Sie die Arretierhülse 3 um ca. 90° in Pfeilrichtung und halten Sie diese fest. Nehmen Sie das Sägeblatt 1 heraus.
Staub-/Späneabsaugung
Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.
- Sorgen Sie für gute Belüftung des Arbeitsplatzes.
- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Betrieb
Inbetriebnahme
Akku einsetzen
Verwenden Sie nur original Bosch Li-Ionen-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
Drücken Sie die Einschaltsperre 6 nach rechts, um das Elektrowerkzeug vor unbeabsichtigtem Einschalten zu schützen. Setzen Sie den geladenen Akku 5 in den Griff ein, bis dieser spürbar einrastet und bündig am Griff anliegt.
Ein-/Ausschalten (siehe Bild D)
Drücken Sie die Einschaltsperre 6 nach links.
Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 7 und halten Sie ihn gedrückt.
Um das Elektrowerkzeug auszuschalten, lassen Sie den Ein-/Ausschalter 7 los.
Drücken Sie danach die Einschaltsperre 6 wieder nach rechts.
Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.
Hubzahl steuern
Sie können die Hubzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 7 eindrücken.
Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.
Eine Verringerung der Hubzahl wird beim Aufsetzen des Sägeblattes auf das Werkstück sowie beim Sägen von Kunststoff und Aluminium empfohlen.
Anzeige für Temperaturüberwachung/Überlastschutz
Die rote LED-Anzeige 11 hilft Ihnen dabei, den Akku vor Überhitzung und den Motor vor Überlastung zu schützen.
Leuchtet die LED-Anzeige 11 dauerhaft rot, ist die Temperatur des Akkus zu hoch und das Elektrowerkzeug schaltet sich automatisch ab.
- Schalten Sie das Elektrowerkzeug aus.
- Lassen Sie den Akku auskühlen, bevor Sie weiterarbeiten.
Blinkt die LED-Anzeige 11 rot, ist das Elektrowerkzeug blockiert und schaltet sich automatisch ab.
- Ziehen Sie das Elektrowerkzeug aus dem Werkstück. Sobald die Blockade behoben ist, arbeitet das Elektrowerkzeug mit der eingestellten Hubzahl weiter.
Arbeitshinweise
Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z. B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Tipps
- Beachten Sie beim Sägen von Leichtbaustoffen die gesetzlichen Bestimmungen und Empfehlungen der Materialhersteller.
Prüfen Sie vor dem Sägen in Holz, Spanplatten, Baustoffe etc. diese auf Fremdkörper wie Nägel, Schrauben o. Ä. und entfernen Sie diese gegebenenfalls.
Schalten Sie das Elektrowerkzeug ein und führen Sie es an das zu bearbeitende Werkstück heran. Setzen Sie die Fußplatte 2 auf die Werkstückoberfläche auf und sägen Sie das Material mit gleichmäßigem Auflagedruck bzw. Vorschub durch. Nach Beendigung des Arbeitsvorganges schalten Sie das Elektrowerkzeug aus.
Falls sich das Sägeblatt verklemmt, schalten Sie das Elektrowerkzeug sofort aus. Spreizen Sie den Sägespalt mit einem geeigneten Werkzeug etwas und ziehen Sie das Elektrowerkzeug heraus.
Tauchsägen (siehe Bild E)
Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o. Ä. im Tauchsägeverfahren bearbeitet werden! Bearbeiten Sie keine Metallwerkstoffe im Tauchsägeverfahren!
Verwenden Sie zum Tauchsägen nur kurze Sägeblätter.
Setzen Sie das Elektrowerkzeug mit der Kante der Fußplatte 2 auf das Werkstück auf und schalten Sie es ein. Wählen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und lassen Sie das Sägeblatt langsam in das Werkstück eintauchen.
Sobald die Fußplatte 2 ganzflächig auf dem Werkstück aufliegt, sägen Sie entlang der gewünschten Schnittlinie weiter.
Für bestimmte Arbeiten kann das Sägeblatt 1 auch um 180° gedreht eingesetzt und die Säbelsäge entsprechend gewendet geführt werden.
Bündig sägen (siehe Bild F)
Mit elastischen Bi-Metall-Sägeblättern können z. B. hervorstehende Bauelemente wie Wasserrohre etc. unmittelbar an der Wand abgesägt werden.
Achten Sie darauf, dass das Sägeblatt stets länger ist als der Durchmesser des zu bearbeitenden Werkstücks. Es besteht Rückschlaggefahr.
Legen Sie das Sägeblatt direkt an die Wand an und biegen Sie es etwas durch seitlichen Druck auf das Elektrowerkzeug, bis die Fußplatte an der Wand anliegt. Schalten Sie das Elektrowerkzeug ein und sägen Sie mit konstantem seitlichem Druck das Werkstück durch.
Kühl-/Schmiermittel
Beim Sägen von Metall sollten Sie wegen der Erwärmung des Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel auftragen.
Hinweise für den optimalen Umgang mit dem Akku
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Lagern Sie den Akku nur im Temperaturbereich von -20 °C bis 50 °C. Lassen Sie den Akku z. B. im Sommer nicht im Auto liegen.
Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.
Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.
Beachten Sie die Hinweise zur Entsorgung.
Wartung und Service
Wartung und Reinigung
Achtung! Vor Wartungs- oder Reinigungsarbeiten das Elektrowerkzeug ausschalten und die Einschaltsperre 6 verriegeln. Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.
Reinigen Sie die Sägeblattaufnahme vorzugsweise mit Druckluft oder mit einem weichen Pinsel. Entnehmen Sie dazu das Sägeblatt aus dem Elektrowerkzeug. Halten Sie die Sägeblattaufnahme durch Verwendung von geeigneten Schmiermitteln funktionsfähig.
Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionsstörungen führen. Sägen Sie deshalb stark staub erzeugende Materialien nicht von unten oder über Kopf.
Kundendienst und Anwendungsberatung
Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:
www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.
www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile
bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: (0711) 40040460
Fax: (0711) 40040461
E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com
Anwendungsberatung: Tel.: (0711) 40040460
Fax: (0711) 40040462
E-Mail: kundenberatung ew@de.bosch.com
Österreich
Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: (01) 797222010
Fax: (01) 797222011
E-Mail: service.elektrowerkzeuge@at.bosch.com
Schweiz
Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.
Tel.: (044) 8471511
Fax: (044) 8471551
E-Mail: Aftersales-service@de.bosch.com
Luxemburg
Tel.: +32 25880589
Fax: +32 25880595
E-Mail: outillage.gereedschap@be.bosch.com
Transport
Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.
Beim Versand durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.
Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.
Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.
Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei:
Deutschland
Recyclingzentrum Elektrowerkzeuge
Osteroder Landstraße 3
37589 Kalefeld
Schweiz
Batrec AG
3752 Wimmis BE
Akkus/Batterien:
Li-Ion:
Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite 11.
Änderungen vorbehalten.
Englisch
Sicherheitshinweise
Leinfelden, 15.04.2015
Montage
Batterieladung
Leinfelden, 15.04.2015
Montage
Leinfelden, 15.04.2015
Montage
Akkuladung
Leinfelden, 15.04.2015
Montage
Leinfelden, 15.04.2015
Montage
Elektrische Sicherheit
Sicherheit von Personen
Leinfelden, 15.04.2015
Montage
Akku aufladen
Schützen Sie den Akku vor Feuchtigkeit und Wasser.
Leinfelden, 15.04.2015
Montage
Akku aufladen
Sekundär-/Primärbatterien:
Li-Ion:
Leinfelden, 15.04.2015
Montage
Leinfelden, 15.04.2015
Montage
Laden des Akkus
Leinfelden, 15.04.2015
Montage
Laden des Akkus
Verwenden Sie nur die Ladegeräte, die in den technischen Daten aufgeführt sind. Nur diese Ladegeräte sind mit dem Lithium-Ionen-Akku Ihres Elektrowerkzeugs kompatibel.
Hinweis: Der Akku wird teilgeladen geliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie den Akku vor dem ersten Gebrauch vollständig auf.
Der Lithium-Ionen-Akku kann jederzeit aufgeladen werden, ohne seine Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorgangs schadet dem Akku nicht.
Der Lithium-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Wenn der Akku entladen ist, schaltet das Elektrowerkzeug über eine Schutzschaltung ab: Das Werkzeug funktioniert nicht mehr.
Nach dem automatischen Abschalten des Elektrowerkzeugs den Ein-/Ausschalter nicht weiter betätigen. Der Akku könnte beschädigt werden.
Beachten Sie die Hinweise zur Entsorgung.
Entnahme des Akkus (siehe Bild A)
Der Akku 5 verfügt über zwei Verriegelungsstufen, die verhindern, dass der Akku herausfällt, wenn die Entriegelungstaste 10 versehentlich gedrückt wird. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in der richtigen Position gehalten.
Zum Entnehmen des Akkus 5 die Entriegelungstaste 10 drücken und den Akku aus dem Elektrowerkzeug ziehen. Keine Gewalt anwenden.
74|Deutsch
Die drei grünen Leuchtdioden der Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Ladezustandsanzeige nur bei laufendem Gerät in Betrieb.
Drücken Sie die Taste 11, um die Ladezustandsanzeige zu aktivieren. Dies ist auch dann möglich, wenn der Akku 5 entnommen wurde.
Leinfelden, 15.04.2015
Montage
Akku laden
Leinfelden, 15.04.2015
Montage
Leinfelden, 15.04.2015
Montage
Akku laden
Leinfelden, 15.04.2015
Montage
Akku laden
Leinfelden, 15.04.2015
104 | Magyar
Zusammenbau
Leinfelden, 15.04.2015
Informationen zu Vibration und Geräuschentwicklung
Die Werte für Geräuschentwicklung wurden gemäß EN60745-2-11 ermittelt.
Der A-bewertete Geräuschpegel des Geräts beträgt typischerweise: Schalldruckpegel 82 dB(A); Schallleistungspegel 93 dB(A). Unsicherheit K = 3 dB.
Lesen Sie die Sicherheitshinweise!
118 | Ukrainisch
Montage
Laden des Akkus
Verwenden Sie nur das in den technischen Daten angegebene Ladegerät. Nur für den in Ihrem Gerät verwendeten Lithium-Ionen-Akku geeignet.
Leinfelden, 15.04.2015
Einleitung
Akkus laden
Die technischen Daten können ohne Vorankündigung geändert werden. Das Ladegerät ist nur für den Gebrauch mit dem entsprechenden Elektrowerkzeug und dem passenden Akku bestimmt.
Akkumulator nur mit dem dafür vorgesehenen Ladegerät laden. Den Akku nur bei einer Umgebungstemperatur von 0 bis 45 °C laden.
Der Akku kann bei Nennspannung ohne vorherige Entladung geladen werden. Während des Ladevorgangs wird der Akku nicht beschädigt.
Leinfelden, 15.04.2015
Montage
19. April 2016: 2004/108/EG, vom 20. April 2016:
2014/30/EU, 2006/42/EG, einschließlich Änderungen
Angewandte harmonisierte Normen:
EN 60745-1, EN 60745-2-11.
Technische Dokumentation (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, DEUTSCHLAND
Henk Becker
Leinfelden, 15.04.2015
Montage
Akku einsetzen
Ladegerät für den Akku des Elektrowerkzeugs. Das Ladegerät ist nur für die Verwendung mit dem mitgelieferten Elektrowerkzeug und dem Lithium-Ionen-Akku bestimmt.
Hinweis: Der Akku wird teilweise geladen geliefert. Um die volle Kapazität des Akkus zu erreichen, laden Sie den Akku vor dem ersten Gebrauch vollständig mit dem Ladegerät auf.
Der Lithium-Ionen-Akku kann zu jeder Zeit aufgeladen werden, ohne dass die Lebensdauer verkürzt wird. Eine Unterbrechung des Ladevorgangs schadet dem Akku nicht. Der Lithium-Ionen-Akku ist durch die "Electronic Cell Protection (ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku schaltet das Elektrowerkzeug ab. Das Elektrowerkzeug darf nicht weiter belastet werden.
Nach dem automatischen Abschalten des Elektrowerkzeugs dürfen Sie den Ein-/Ausschalter nicht weiter betätigen. Der Akku könnte beschädigt werden.
Beachten Sie die Hinweise zur Entsorgung.
Entnahme des Akkus (siehe Abschnitt A)
Der Akku ist mit zwei Einraststufen ausgestattet, die ein Herausfallen des Akkus bei versehentlichem Drücken der Akku-Entriegelungstaste 10 verhindern sollen. Wenn der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in der unteren Position gehalten.
Zum Entnehmen des Akkus 5 drücken Sie die Entriegelungstaste 10 und ziehen Sie den Akku nach hinten aus dem Elektrowerkzeug. Wenden Sie keine Gewalt an.
E-Mail: office@keller-nis.com
Transport
Lithium-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Der Benutzer kann die Akkus ohne weitere Verpackung auf der Straße transportieren.
Beim Versand über Dritte (z. B. Lufttransport oder Spedition) müssen besondere Anforderungen an Verpackung und Kennzeichnung beachtet werden. Hierbei muss bei der Vorbereitung der Sendung ein Gefahrgutexperte hinzugezogen werden.
Senden Sie Akkus nur, wenn das Gehäuse nicht beschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich im Paket nicht bewegt.
Bitte beachten Sie eventuelle weitere nationale Vorschriften.
Entsorgung
Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollten einer umweltgerechten Wiederverwertung zugeführt werden.
Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!
152 | Slowenisch
Nur für EU-Länder:
Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EC müssen defekte oder erschöpfte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Akkus/Batterien:
Lithium-Ionen:
Leinfelden, 15.04.2015
Montage
Laden des Akkus
Verwenden Sie nur die in den technischen Daten angegebenen Ladegeräte. Nur diese Ladegeräte sind auf den Li-Ionen-Akku abgestimmt, der in Ihrem Elektrowerkzeug verwendet wird.
Leinfelden, 15.04.2015
Montage
Laden des Akkus
Leinfelden, 15.04.2015
Montage
Leinfelden, 15.04.2015
Leinfelden, 15.04.2015
15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 20
15 15 15 15 15 15 15 15 15 15 15
1j 1j 1j g 1j g j g j j j j j j
.
Sduy jg jLdabg baw (sgj μ 12 aU daa. Sis
aIgS uJg JI gJIgJIgJIgJIgJIg
jJgJlJlJLjUJUgJgJgJ
.
wgoa dolgulj g jyjj 10s jd aqai
g jisjL gS wIooJjI Sd wOg J oJol sW .siS
.1uJgJyJSLdabOjI JgAajJj
(Eggi d s gEgj) (gaa)
