Caractéristiques techniques	Porte de garage sectionnelle, motorisée, avec télécommande
Dimensions	Largeur et hauteur variables selon le modèle
Matériaux	Acier galvanisé, isolant thermique
Puissance du moteur	1,5 kW
Utilisation	Ouverture et fermeture automatiques via télécommande ou bouton mural
Maintenance	Vérification régulière des mécanismes et lubrification des parties mobiles
Sécurité	Système de détection d'obstacles, verrouillage automatique
Informations générales	Installation par un professionnel recommandée pour garantir le bon fonctionnement

FOIRE AUX QUESTIONS - GDOOR-004B MSW

Comment programmer la télécommande de la porte de garage MSW GDOOR-004B ?

Pour programmer la télécommande, appuyez sur le bouton de programmation situé sur le moteur de la porte jusqu'à ce que le témoin lumineux clignote. Ensuite, appuyez sur le bouton de la télécommande que vous souhaitez programmer. Le témoin lumineux s'éteindra, indiquant que la programmation est réussie.

Que faire si la porte de garage ne s'ouvre pas ?

Vérifiez d'abord l'alimentation électrique de la porte de garage. Assurez-vous que le fusible n'est pas grillé et que l'interrupteur est en position 'ON'. Si la télécommande ne fonctionne pas, essayez d'utiliser le bouton de commande mural. Si le problème persiste, inspectez les capteurs de sécurité pour vous assurer qu'ils ne sont pas obstrués.

Comment ajuster la force de levage de la porte de garage ?

Pour ajuster la force de levage, localisez le bouton d'ajustement sur le moteur de la porte. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la force ou dans le sens inverse pour la diminuer. Testez ensuite la porte pour vous assurer qu'elle fonctionne correctement.

Que faire si la porte de garage se ferme mais ne s'arrête pas correctement ?

Cela peut indiquer un problème avec les capteurs de sécurité. Vérifiez qu'ils sont propres et alignés correctement. Si le problème persiste, essayez de réinitialiser le système en débranchant l'alimentation pendant quelques minutes, puis rebranchez-la.

Comment entretenir ma porte de garage MSW GDOOR-004B ?

Pour entretenir votre porte de garage, nettoyez régulièrement les rails et les rouleaux pour éviter l'accumulation de saleté. Lubrifiez les pièces mobiles avec un produit approprié chaque année. Vérifiez également les câbles et les ressorts pour déceler tout signe d'usure.

Où trouver les pièces de rechange pour ma porte de garage ?

Les pièces de rechange pour la MSW GDOOR-004B peuvent être achetées auprès du revendeur où vous avez acheté la porte, ou directement sur le site du fabricant. Assurez-vous de vérifier le numéro de modèle lors de la commande.

La porte de garage fonctionne mais fait du bruit, que dois-je faire ?

Des bruits inhabituels peuvent être causés par un manque de lubrification ou des pièces usées. Appliquez un lubrifiant sur les rouleaux et les rails. Si le bruit persiste, inspectez les pièces pour déceler des signes d'usure et remplacez-les si nécessaire.

Comment réinitialiser la porte de garage MSW GDOOR-004B ?

Pour réinitialiser la porte, débranchez l'alimentation pendant environ 10 secondes, puis rebranchez-la. Cela devrait réinitialiser le système. Vous devrez peut-être reprogrammer les télécommandes après la réinitialisation.

MODE D'EMPLOI GDOOR-004B MSW

Nom du produit Moteur pour portail coulissant

Adresse du fabricant

Producentens adresse

Produsentens adresse

Poids maximum d'un vantail [kg]

Longueur maximale d'un vantail [m] 2,5 Dimensions (largeur x profondeur x hauteur) [mm] 210x130x300 Poids [kg] 15,2

1. Description générale

Le manuel d'utilisation est conçu pour vous aider à utiliser l'appareil en toute sécurité et sans problème. Le produit est conçu et fabriqué conformément à des directives techniques strictes, en utilisant des technologies et des composants de pointe. De plus, il est produit dans le respect des normes de qualité les plus strictes. N'UTILISEZ PAS L'APPAREIL À MOINS D'AVOIR ATTENTIVEMENT LU ET COMPRIS CE MANUEL D'UTILISATION. Pour augmenter la durée de vie de l'appareil et garantir un fonctionnement sans problème, utilisez-le conformément à ce manuel d'utilisation et effectuez régulièrement des tâches de maintenance. Les données techniques et les spécifications contenues dans ce manuel d'utilisation sont à jour. Le fabricant se réserve le droit d'apporter des modifications liées à l'amélioration de la qualité. Le dispositif est conçu pour réduire au minimum les risques d'émission sonore, en tenant compte des progrès technologiques et des opportunités de réduction du bruit. Légende

Le produit répond aux normes de sécurité en vigueur.

Lisez les instructions avant utilisation.

Le produit doit être recyclé.

AVERTISSEMENT! ou ATTENTION ! ou SOUVENEZ-VOUS ! Applicable à la situation donnée. (panneau d'avertissement général)

ATTENTION! Avertissement de choc électrique !FR

ATTENTION! Pièces en rotation, risque d'emmêlement !

N’OUBLIEZ PAS ! Les dessins de ce manuel sont uniquement à des fins d’illustration et dans certains détails peuvent différer du produit réel.

2. Sécurité d'utilisation

ATTENTION! Lire tous les avertissements de sécurité et toutes les instructions. Le non-respect des avertissements et des instructions peut entraîner un choc électrique, un incendie et/ou des blessures graves, voire la mort. Le terme "dispositif" ou "produit" dans les avertissements et dans la description du manuel fait référence à l'intitulé suivant: Moteur pour portail coulissant 2.1. Sécurité électrique a) Si l'utilisation de l'appareil dans un environnement humide ne peut être évitée, un dispositif à courant résiduel (RCD) doit être appliqué. L'utilisation d'un RCD réduit le risque de choc électrique. b) N'utilisez pas l'appareil si le cordon d'alimentation est endommagé ou présente des signes évidents d'usure. Un cordon d'alimentation endommagé doit être remplacé par un électricien qualifié ou le centre de service du fabricant. c) ATTENTION! DANGER POUR LA VIE ! Pendant le nettoyage, ne plongez jamais l'appareil dans l'eau ou d'autres liquides. d) Avant la première utilisation, veuillez vérifier si le type de tension principale et le courant sont conformes aux données indiquées sur la plaque signalétique. 2.2. Sécurité au travail a) N'utilisez pas l'appareil dans un environnement potentiellement explosif, par exemple en présence de liquides, de gaz ou de poussières inflammables. L'appareil génère des étincelles qui peuvent enflammer les poussières ou les fumées. b) Si vous n'êtes pas sûr du bon fonctionnement du produit ou si vous constatez des dommages, veuillez contacter le centre de service du fabricant. c) Seul le centre de service du fabricant peut effectuer des réparations sur le produit. N'essayez pas d'effectuer des réparations vous-même ! d) En cas d'incendie, utilisez un extincteur à poudre ou à dioxyde de carbone (CO2) (destiné à être utilisé sur des appareils électriques sous tension) pour l'éteindre. e) Veuillez conserver ce manuel à disposition pour référence future. Si cet appareil est transmis à un tiers, le manuel doit être transmis avec lui. f) Conservez les éléments d'emballage et les petites pièces d'assemblage dans un endroit inaccessible aux enfants. g) Si cet appareil est utilisé avec un autre équipement, les instructions d'utilisation restantes doivent également être suivies.

Important ! Lorsque vous utilisez l'appareil, protégez les enfants et les autres personnes présentes. 2.3. Sécurité personnelle a) Lorsque vous travaillez avec l'appareil, faites preuve de bon sens et restez vigilant. Une perte temporaire de concentration lors de l'utilisation de l'appareil peut entraîner des blessures graves. b) Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans les pièces mobiles. c) Retirez tous les outils de réglage ou clés avant d'allumer l'appareil. Un outil ou une clé laissé dans la partie tournante de l'appareil peut provoquer des blessures.FR d) L'appareil n'est pas un jouet. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. e) Ne mettez pas vos mains ou d'autres objets à l'intérieur de l'appareil pendant son utilisation ! 2.4. Utilisation sûre de l'appareil a) Assurez-vous que la roue est installée de maniere stable. Utilisez les outils appropriés pour la tâche donnée. Un appareil correctement sélectionné exécutera la tâche pour laquelle il a été conçu de manière plus efficace et plus sûre. b) N'utilisez pas l'appareil si l'interrupteur « ON/OFF » ne fonctionne pas correctement (n'allume pas et n'éteint pas l'appareil). Les appareils qui ne peuvent pas être allumés et éteints à l'aide de l'interrupteur marche/arrêt sont dangereux, ne doivent pas être utilisés et doivent être réparés. c) La réparation ou l'entretien de l'appareil doit être effectué par des personnes qualifiées, en utilisant uniquement des pièces de rechange d'origine. Cela garantira une utilisation sûre. d) Pour garantir l'intégrité opérationnelle de l'appareil, ne retirez pas les protections installées en usine et ne desserrez aucune vis. e) Évitez les situations dans lesquelles l'appareil cesse de fonctionner pendant l'utilisation en raison d'une charge excessive. Cela pourrait entraîner une surchauffe des éléments d'entraînement et endommager l'appareil. f) Ne touchez pas les pièces articulées ou les accessoires à moins que l'appareil n'ait été débranché de la source d'alimentation. g) Ne déplacez pas, n'ajustez pas et ne faites pas pivoter l'appareil pendant le travail. h) L'appareil n'est pas un jouet. Le nettoyage et l'entretien ne peuvent être effectués par des enfants sans la surveillance d'un adulte.

i) Il est interdit d'interférer avec la structure de l'appareil afin de modifier ses paramètres ou sa

construction. j) Gardez l'appareil à l'écart des sources de feu et de chaleur.

ATTENTION! Malgré la conception sûre de l'appareil et ses caractéristiques de protection, et malgré l'utilisation d'éléments supplémentaires protégeant l'opérateur, il existe toujours un léger risque d'accident ou de blessure lors de l'utilisation de l'appareil. Restez vigilant et faites preuve de bon sens lorsque vous utilisez l’appareil.

3. Utiliser les lignes directrices

Ce produit est conçu exclusivement pour l'ouverture et la fermeture de portails battants dont les dimensions et le poids sont indiqués dans les données techniques. Le produit est destiné uniquement à un usage domestique. L'utilisateur est responsable de tout dommage résultant d'une utilisation non conforme de l'appareil. 3.1. Assemblage de l'appareil Liste de colisage (standard) N° Figure Nom Quantité

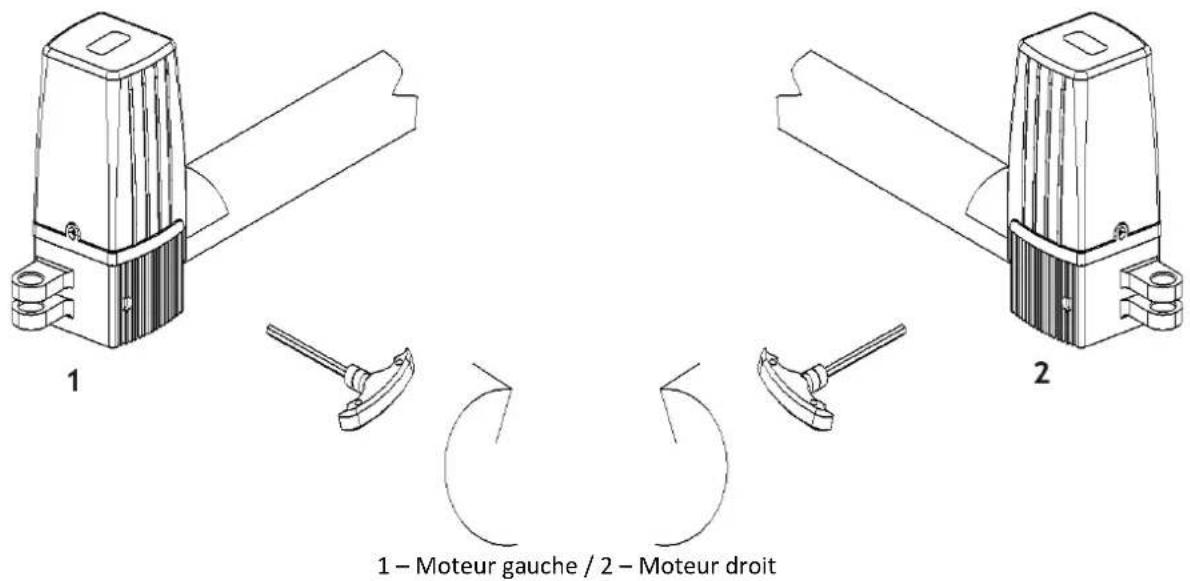

Barre de déverrouillage manuel 1FR N° Figure Nom Quantité

Boîtier de commande 1

Support de montage avant 2

Vis de montage (courte) 2

Vis de montage (longueur) 2

Bouchon de sécurité 1 Liste de colisage (facultatif) N° Figure Nom Quantité

Capteur infrarouge 1

Clavier sans fil 1FR N° Figure Nom Quantité

Serrure électronique 1

Batterie de stockage 2

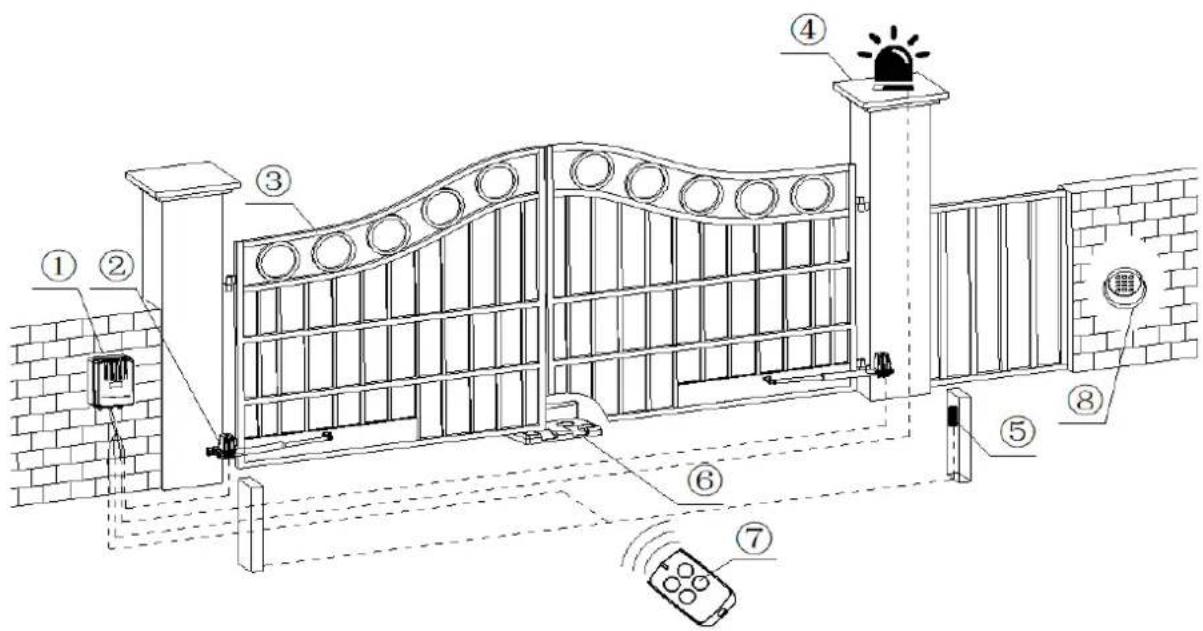

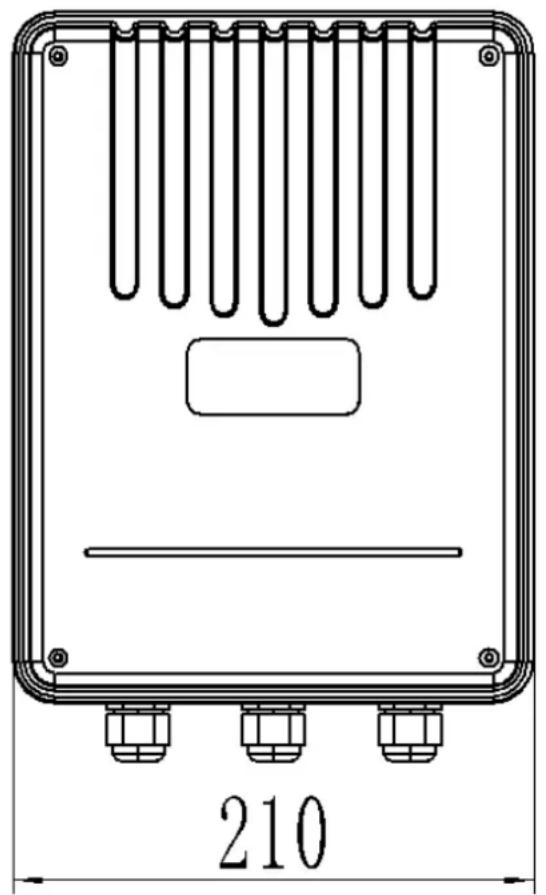

① Boîtier de commande ; ② Ouvre-porte ; ③ Porte ; ④ Lampe d'alarme (en option) ; ⑤ Capteur infrarouge (en option) ; ⑥ Bouchon ; ⑦ Télécommande ; ⑧ Clavier sans fil (en option) ; Taille du moteur principalFR

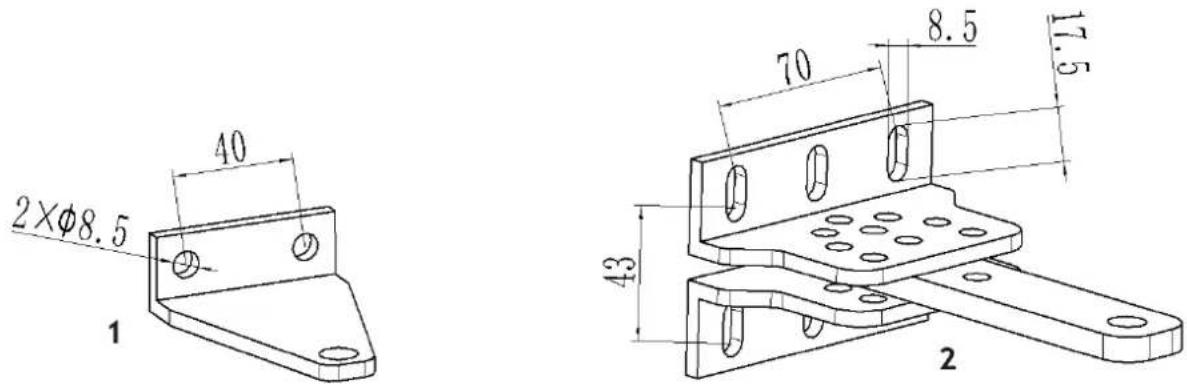

Taille de la plaque de montage 1 – Plaque de montage avant / 2 – Support mural

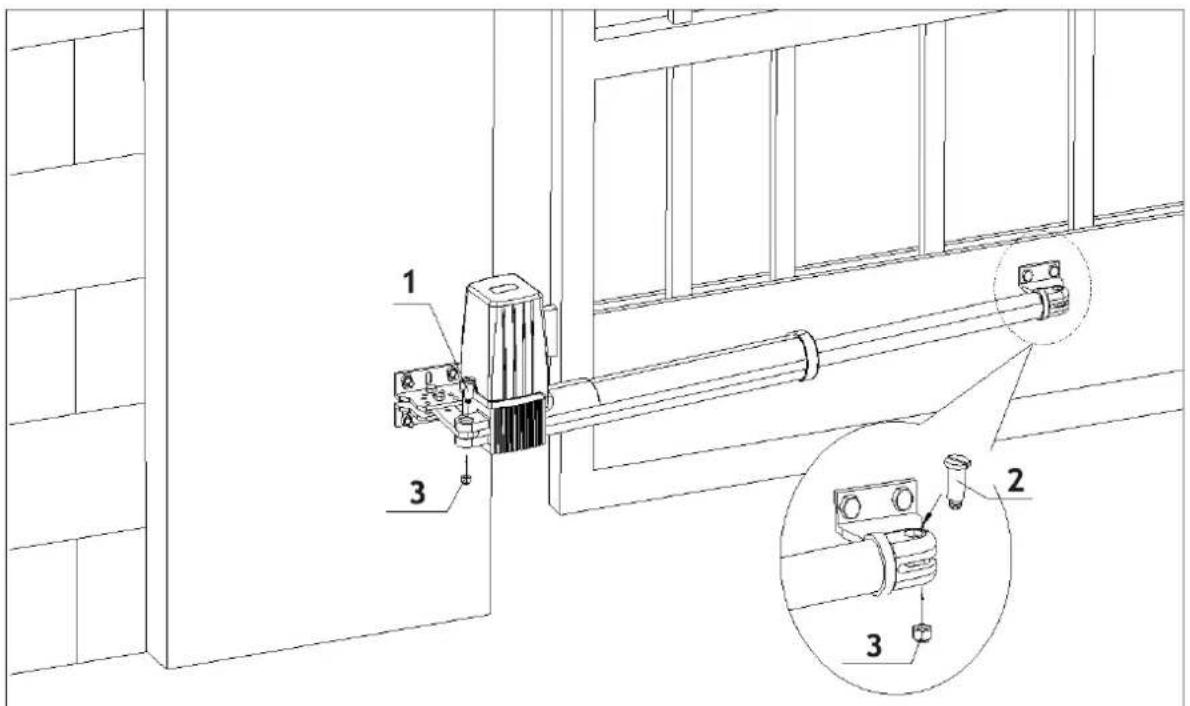

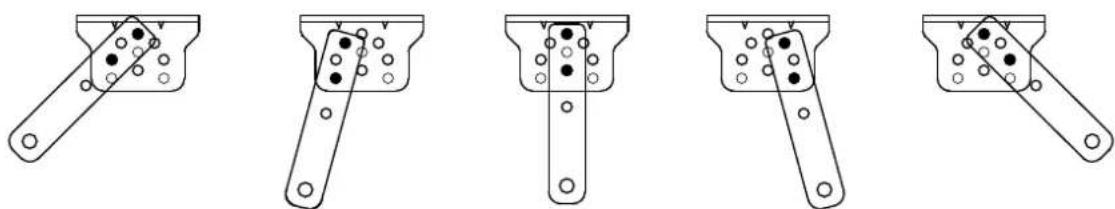

3.1.1. Étapes d'installation

Préparation avant l'installation du moteur principal a) Avant d'installer l'ouvre-porte, veuillez confirmer l'installation correcte de la porte pour vous assurer que la porte peut être facilement actionnée manuellement et que la butée de sécurité de la porte peut efficacement empêcher la porte de continuer à bouger. b) Si une serrure électrique est installée, la distance entre le bas de la porte et le sol doit être de 40 à 50 mm. Si une serrure électrique n'est pas installée, la distance entre le bas de la porte et le sol doit être ≥20 mm. c) La hauteur de montage recommandée du moteur principal est d'environ 300 à 800 mm du sol, et assurez-vous qu'il existe des points fixes fiables pour les supports de montage. Pour garantir le fonctionnement normal de l'ouvre-porte et protéger le câble contre tout dommage, utilisez des tuyaux en PVC pour poser les câbles du moteur, de puissance et de commande et séparez les deux tuyaux en PVC à poser (câble de moteur et d'alimentation) et (câble de commande) respectivement. Afin d'installer fermement les moteurs principaux, il est recommandé d'utiliser les vis d'expansion pour fixer les supports de montage. Avant d'installer le moteur principal, montez le support mural sur le mur, puis montez le support de connexion et montez le support de montage avant sur la porte. Remarque : assurez-vous que le support de montage avant et le support de connexion sont au même niveau avant la fixation.FR Le support de connexion et le support mural peuvent être connectés selon différentes conditions, comme indiqué dans le dessin ci-dessous :

Les utilisateurs doivent préparer les câbles d'alimentation pour le boîtier de commande et les moteurs principaux, en fonction des différents environnements d'installation, le câble d'alimentation du boîtier de commande n'est pas inférieur à 3 conducteurs et le câble d'alimentation du boîtier de commande à 2 conducteurs. Si vous devez installer des serrures électriques, un capteur infrarouge, une lampe d'alarme, un interrupteur à bouton externe et d'autres équipements externes, veuillez augmenter le fil intégré correspondant, et la section de l'âme du câble de serrure électrique ne doit pas être inférieure à 1,5 mm², les autres ne doivent pas l'être. inférieure à 0,5 mm². La longueur est déterminée par l'utilisateur en fonction de la situation sur le lieu d'installation. Remarque : La sortie du tuyau doit être orientée vers le bas pour éviter que l'eau de pluie ne pénètre dans le tuyau le long du câble. Avant l'installation, veuillez déverrouiller le moteur principal. Méthode : retirez le couvercle, insérez la barre de déverrouillage manuel, faites pivoter la barre jusqu'au déverrouillage, comme indiqué dans le dessin ci-dessous, puis tournez le bras télescopique pour l'étirer facilement. 1 – Moteur gauche / 2 – Moteur droit Comme le montre la figure ci-dessous, la queue du moteur principal et le support de connexion sont fixés ensemble en installant des vis, puis ajustez manuellement le bras télescopique à la bonne longueur, et enfin fixez le connecteur du bras télescopique et le support de montage avant avec des vis d'installation. . Une fois l'installation terminée, la porte est tirée pour assurer la flexibilité de l'ensemble du processus sans se coincer.FR 1 – Vis de montage (longueur) / 2 – Vis de montage (courte) / 3 – ÉcrouFR Sens d'installation : porte ouverte vers l'intérieur : Remarque : la butée de limite doit être installée.FR

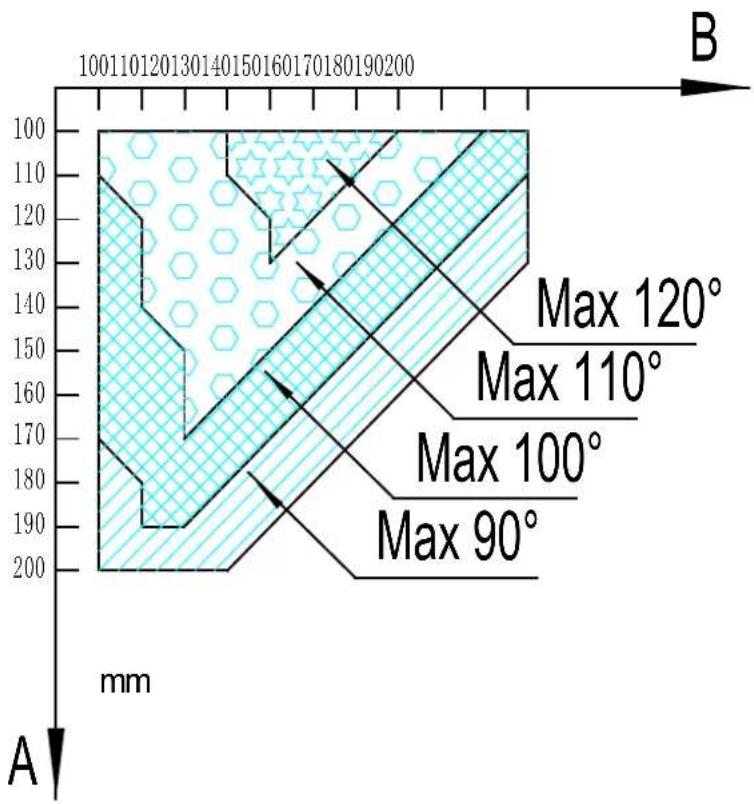

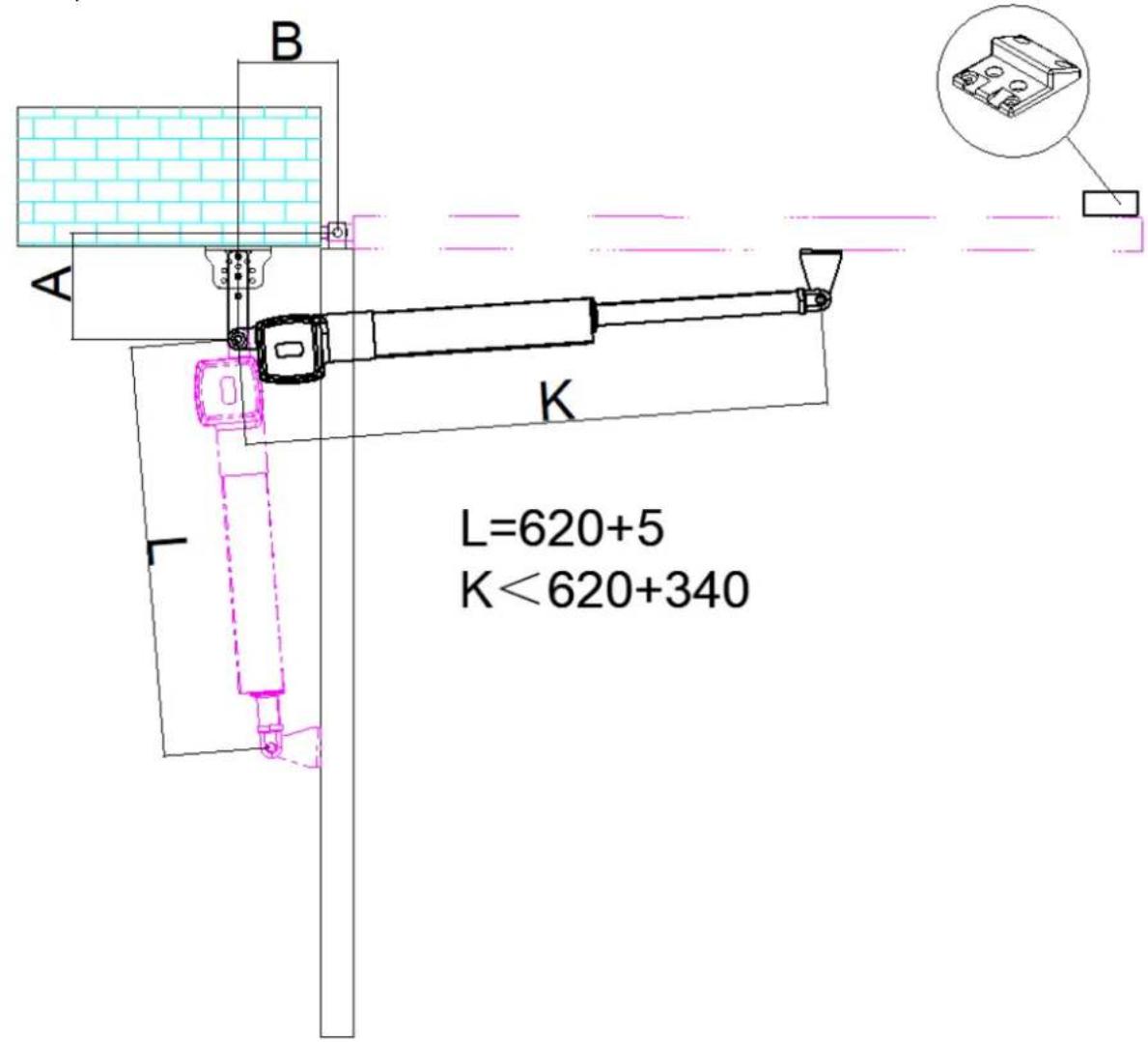

Remarque : La valeur B doit être proche ou égale à la valeur A pour obtenir le meilleur avantage mécanique.FR Sens d'installation : porte ouverte vers l'extérieur : 1 – Remarque : la butée de sécurité doit être installée / 2 – Remarque : la butée de limite doit être installée

AFR La valeur B doit être proche ou égale à la valeur A pour obtenir le meilleur avantage mécanique. Boîtier de commande

Pour assurer la sécurité, lorsque la porte est ouverte vers l'extérieur, le bloc de sécurité doit être installé en position limite OUVERTE pour éviter que l'angle d'ouverture de la porte ne dépasse la plage de la machine ; la butée de sécurité doit être installée en position limite de FERMETURE, pour que deux portes s'arrêtent avec précision en position limite de FERMETURE. Lorsque la porte est ouverte vers l’intérieur, la butée de sécurité doit être installée en position limite FERMETURE.

• Avant d'installer le moteur principal, assurez-vous que le moteur principal et ses composants sont en bon état mécanique et que la porte peut être actionnée manuellement. Une unité de commande peut contrôler la conduite d’un moteur principal ou de deux moteurs principaux. Le disjoncteur différentiel doit être installé là où le mouvement du portail peut être vu, et la hauteur de montage minimale du boîtier de commande est de 1,5 m pour le protéger contre tout contact. Après l'installation, veuillez vérifier si les propriétés mécaniques sont bonnes ou non, si le mouvement du portail après déverrouillage manuel est flexible ou non et si le capteur infrarouge (en option) est installé correctement et efficacement.FR Câblage du tableau de commande AlarmAlarm lamplamp +24VDC+24VDC CommonCommon terminalterminal InfraredInfrared protectionprotection +24VDC(Just+24VDC(Just forfor Testing)Testing) Open/Stop/closeOpen/Stop/close controlcontrol buttonbutton

+24 V CC (juste pour tester)

Fermer le bouton de commande

Bouton de commande Ouvrir/Arrêter/Fermer

Bouton de commande de porte unique

Bouton d'apprentissage

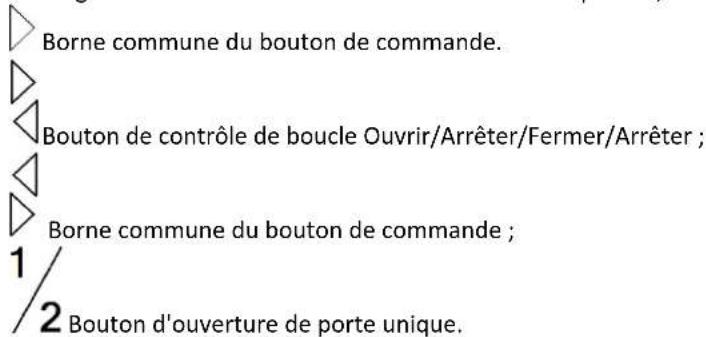

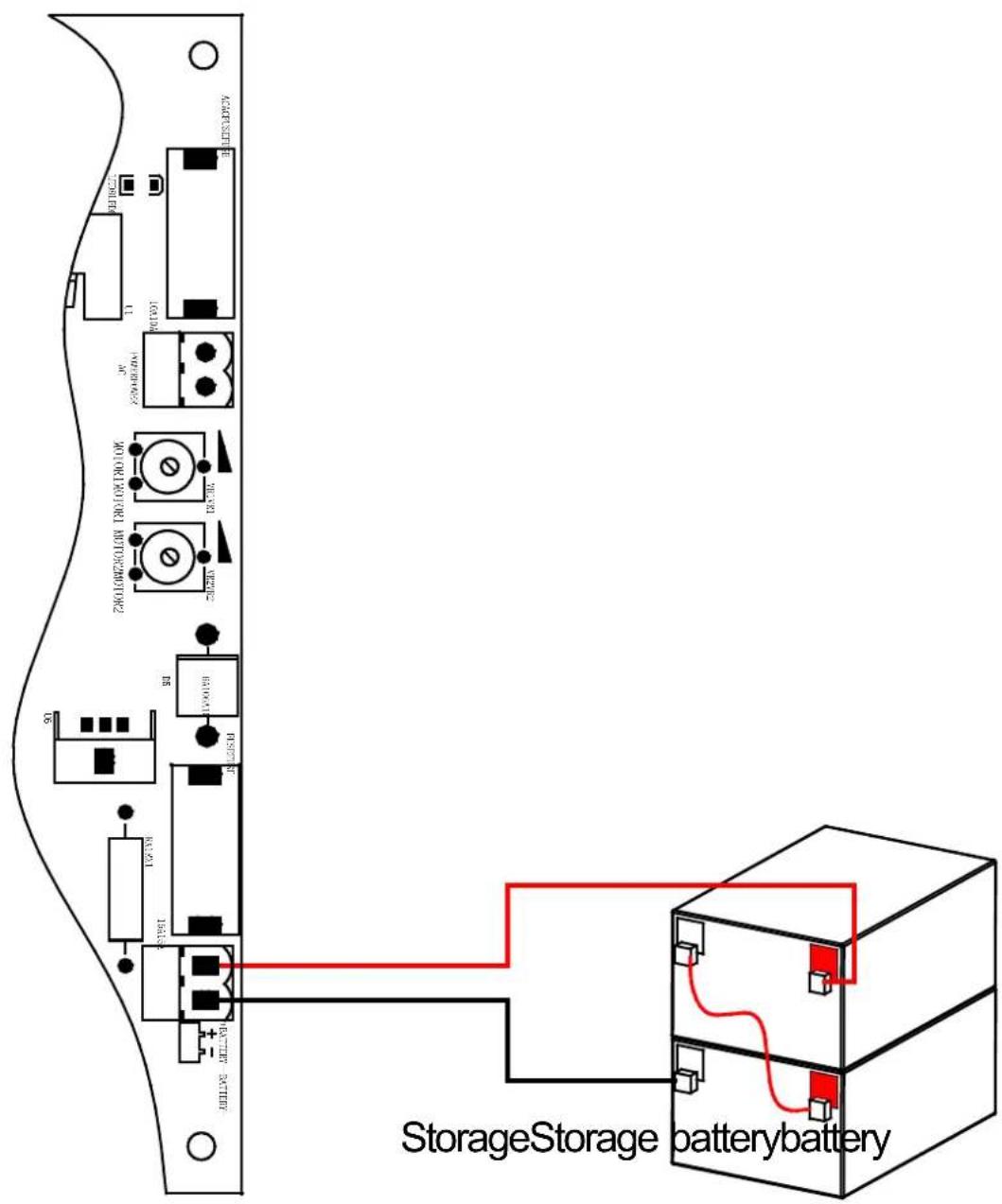

Instructions de câblage : ALIMENTATION Borne AC Alimentation en courant alternatif 24 V CA ; ＋ BATTERIE － borne Batterie de stockage (24 V CC) ; Borne 8P : LUMIÈRE Lampe d'alarme (24VDC); MOTEUR 1 Moteur principal 1 ; MOTEUR 2 Moteur principal 2 ; VERROUILLAGE Serrure électronique (24VDC). Borne CN2 : ＋ REP Alimentation pour raccords +24VDC ; COM Commun; IR Entrée du capteur infrarouge (NC). ○,＋ ○,－ Alimentation +24 VCC juste pour les tests ; Borne CN3 : Entrée de signal du bouton de commande de fermeture de portail ; Borne commune du bouton de commande. Bouton de contrôle de boucle Ouvrir/Arrêter/Fermer/Arrêter ; Borne commune du bouton de commande ; Bouton d'ouverture de porte unique.FR Câblage du transformateur TransformerTransformer inputinput

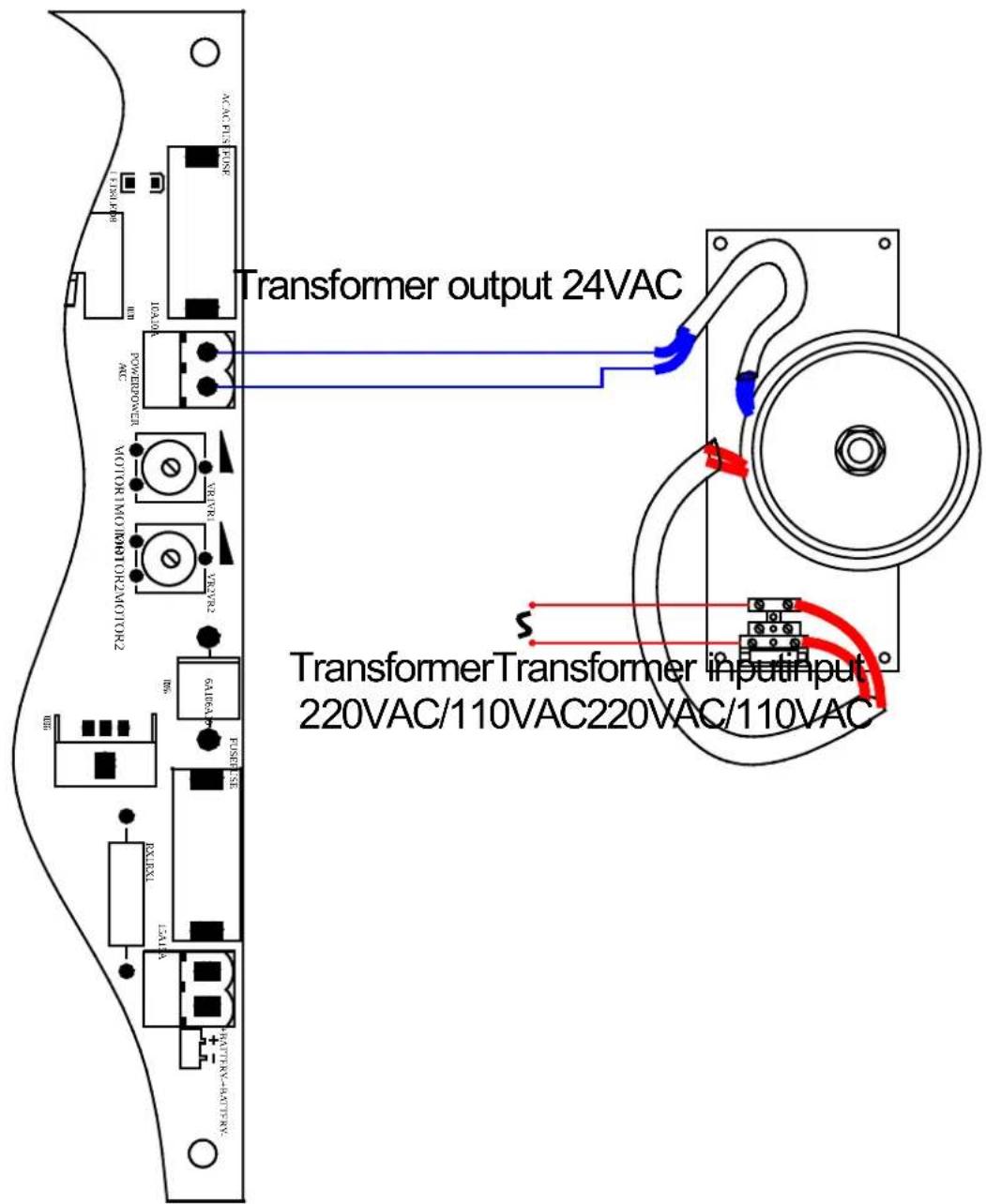

Sortie transformateur 24V AC

Entrée transformateur 220V AC/110V ACFR Commutateur DIP Cadran Description du fonctionnement

Fonction de retard de fermeture de porte : ON : Activé – Le moteur 1 a un délai de 5 secondes pour fermer la porte par rapport au moteur 2 ; DÉSACTIVÉ : Désactivé.

État d'ouverture de la porte : ON : activé - Le moteur 1 et le moteur 2 effectuent une action de fermeture de 0,5 seconde avant d'ouvrir la porte ; DÉSACTIVÉ : Désactivé.

Mode porte simple/double : ON : Mode porte simple ; OFF : Mode double porte.

Fonction de fermeture automatique : 5 ON 6 ON ——Le temps de fermeture automatique est de 60 s ; 5 ON 6 OFF —— Le temps de fermeture automatique est de 10 s ; 5 OFF 6 ON ——Le temps de fermeture automatique est de 5 s ; 5 OFF 6 OFF ——Pas de fonction de fermeture automatique.

Bouton de réglage Ajustez la sensibilité de l'obstacle : le réglage dans le sens des aiguilles d'une montre VR1 peut augmenter la sensibilité de l'obstacle du moteur 1 ; le réglage du VR2 dans le sens des aiguilles d'une montre peut augmenter la sensibilité de l'obstacle du moteur 2. Connexion infrarouge Fonction photocellule infrarouge : lors du processus de fermeture, lorsque le rayon infrarouge du capteur infrarouge est couvert, le portail s'ouvre immédiatement, pour protéger la sécurité de l'utilisateur et de la propriété. La distance entre le récepteur de la photocellule et l'émetteur de la photocellule ne doit pas être inférieure à 2 mètres, sinon cela affectera l'induction de la photocellule. Si vous connectez la photocellule infrarouge, veuillez supprimer la connexion courte entre IR et COM sur la borne CN2.FR InfraredInfrared receiverreceiver c onnectingconnecting InfraredInfrared emitteremitter connectingconnecting SENSORSENSOR+PWR+PWR COMCOM IRIR24V24V CLCL OPOP

Connexion du récepteur infrarouge

Connexion de l'émetteur infrarouge 3.2. Utilisation de l'appareil Réglage et fonctionnement Fonctionnement de la télécommande La télécommande est en mode bouton unique, un même bouton sur la télécommande pour contrôler circulairement le moteur principal OUVERT/ARRÊT/FERME/ARRÊT.

Télécommande en mode bouton unique 1 – Ouvrir / Fermer / ArrêterFR Ajoutez une télécommande supplémentaire (apprentissage de la télécommande) : retirez le couvercle supérieur du moteur principal ; appuyez sur le bouton d'apprentissage AN1 sur la carte de commande et le voyant LEARN clignotera une fois puis s'éteindra ; appuyez deux fois sur le même bouton de la télécommande, le LEARN clignote à plusieurs reprises puis s'éteint ; l'apprentissage de la télécommande est réussi. Au maximum 25 télécommandes peuvent être apprises. Supprimer la télécommande : Supprimez la télécommande qui a été apprise : appuyez sur le bouton d'apprentissage AN1 et LEARN sera activé ; desserrez le bouton jusqu'à ce que LEARN soit désactivé. Cela indique que toutes les télécommandes apprises précédemment ont été supprimées. Remarque : Déverrouillez l'ouvre-porte, déplacez la porte en position médiane, faites pivoter la barre de déverrouillage manuel en sens inverse pour verrouiller, électrifiez puis appuyez sur le bouton TEST après la restauration du relais, la porte fonctionnera automatiquement une fois, LED3 LED5 sur le panneau de commande est la porte. -témoin d'ouverture qui s'allume en vert ; LED2 LED4 est le voyant de fermeture de porte qui s'allume en rouge. Si le sens d'ouverture-fermeture est incorrect, le fil du moteur à courant continu pourrait être interverti pour modifier le sens de déplacement de la machine électrique. Connexion de la batterie (24 V CC) :FR StorageStorage batterybattery +BATTERY-+BATTERY- ACAC POWERPOWER LED8LED8 RX1RX1 U1U1 VR1VR1 MOTOR1MOTOR1 VR2VR2 MOTOR2MOTOR2 U6U6 D5D5 6A106A10 ACAC FUSEFUSE 10A10A FUSEFUSE 15A15A

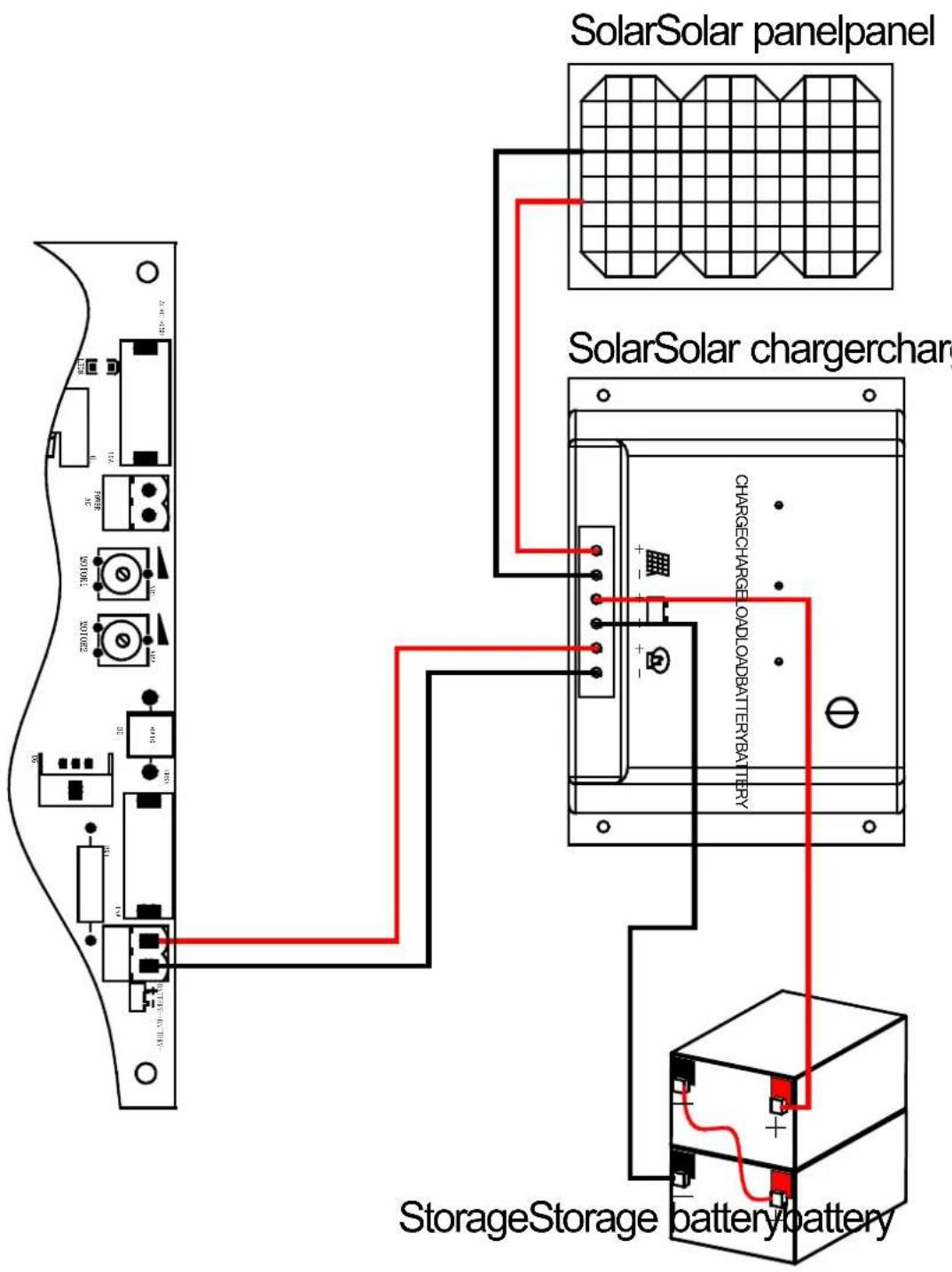

Connexion du panneau solaire :FR

U1U1 VR1VR1MOTOR1MOTOR1VR2VR2MOTOR2MOTOR2 U6U6 D5D5 6A106A10ACAC FUSEFUSE10A10AFUSEFUSE15A15A 3.3. Nettoyage et entretien a) Débranchez toujours l'appareil avant de le nettoyer ou de le ranger. b) Utilisez uniquement des nettoyants non corrosifs pour nettoyer la surface. c) Après avoir nettoyé l'appareil, toutes les pièces doivent être complètement séchées avant de le réutiliser. d) Ne vaporisez pas l'appareil avec un jet d'eau et ne le plongez pas dans l'eau. e) Ne laissez pas l'eau pénétrer à l'intérieur de l'appareil par les ouvertures d'aération du boîtier de l'appareil. f) Nettoyez les bouches d'aération avec une brosse et de l'air comprimé.FR g) L'appareil doit être régulièrement inspecté pour vérifier son efficacité technique et détecter tout dommage. h) Nettoyez uniquement avec un chiffon doux.

i) Ne laissez pas la batterie dans l'appareil si celui-ci n'est pas utilisé pendant une période prolongée.
