GDOOR-005B - Porte de garage MSW - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ouvre-portail battant automatique
Marque	MSW
Modèle	GDOOR-005B
Alimentation	230 V~ / 50 Hz
Puissance du moteur	30 W
Vitesse de déplacement	18 à 22 s / 90°
Poids maximal par vantail	200 kg
Longueur maximale par vantail	2 m
Course du piston	32 cm
Force maximale	2200 N
Distance de la télécommande	≥ 30 m
Fréquence de la télécommande	433,92 MHz
Nombre de télécommandes max.	32
Température de fonctionnement	-20 °C à +70 °C
Bruit	≤ 58 dB
Poids du paquet	10 kg
Accessoires inclus	2 moteurs, boîtier de commande, 2 clés de déverrouillage, 2 télécommandes, 4 poignées murales, supports, visserie, butée de limite
Options	Capteur infrarouge, clavier sans fil, lampe d'alarme, serrure électrique, batterie de secours 24 V
Sécurité	Déverrouillage manuel, détection d'obstacles, compatibilité capteur infrarouge, arrêt automatique
Entretien	Vérification mensuelle du fonctionnement, inspection régulière du capteur infrarouge
Garantie	Se référer à la notice officielle

FOIRE AUX QUESTIONS - GDOOR-005B MSW

Comment installer l'ouvre-portail MSW GDOOR-005B ?

L'installation doit être réalisée par un professionnel. Assurez-vous que le portail est en bon état et fonctionne manuellement. Fixez les supports muraux, les supports de connexion et les supports avant. Déverrouillez les moteurs à l'aide de la clé fournie, puis connectez-les aux supports. Suivez les schémas d'installation pour le câblage et respectez les distances de sécurité.

Comment programmer la télécommande ?

Maintenez le bouton '-' sur le boîtier de commande jusqu'à ce que le voyant clignote. L'écran affiche 'PO' (mode double porte) ou 'Pd' (mode porte unique). Appuyez sur un bouton de la télécommande ; l'écran indique le numéro de télécommande enregistré. La télécommande est alors appairée.

Que faire si la porte ne s'ouvre pas ou ne se ferme pas ?

Vérifiez l'alimentation (fusible, câblage). Si l'écran ne s'allume pas, rétablissez l'alimentation ou changez le fusible. Si la porte s'ouvre mais ne se ferme pas, vérifiez le capteur infrarouge (s'il est installé) : assurez-vous qu'il est bien aligné et non obstrué. Ajustez la sensibilité des obstacles sur le potentiomètre 'FORCE'.

Comment régler la course du portail ?

Après installation, effectuez l'apprentissage automatique : maintenez le bouton '+' enfoncé jusqu'à ce que 'SU' s'affiche. Le portail effectue un cycle complet d'ouverture et fermeture. Si la course n'est pas idéale, ajustez manuellement via le menu avancé (appui long sur 'PROG') en modifiant les temps de course.

Comment ajouter un capteur infrarouge ?

Branchez le capteur infrarouge aux bornes PH et COM du boîtier de commande. Configurez le type de capteur dans le menu avancé : normalement ouvert (NO) ou normalement fermé (NC, par défaut). Assurez-vous que les capteurs sont alignés et sans obstacle.

La télécommande ne fonctionne plus, que faire ?

Remplacez la pile de la télécommande. Si le problème persiste, réappairez la télécommande en suivant la procédure d'ajout. Vous pouvez également réinitialiser toutes les télécommandes via le menu de base (option 'rE').

Comment activer la fermeture automatique ?

Dans le menu de base (appuyez sur 'PROG'), sélectionnez 'H0' pour le mode communautaire avec fermeture automatique. Réglez le délai de fermeture automatique (15, 30, 60 ou 90 secondes) via le sous-menu '01'.

Quels sont les codes d'erreur courants ?

L'écran peut afficher des codes comme 'E1' (obstacle à l'ouverture porte 1), 'E2' (obstacle à l'ouverture porte 2), 'E3' (obstacle à la fermeture porte 1), 'E4' (obstacle à la fermeture porte 2), 'E5' (déconnexion infrarouge). Consultez la section Dépannage pour les solutions.

Comment entretenir l'ouvre-portail ?

Vérifiez mensuellement le bon fonctionnement du portail et des dispositifs de sécurité (capteur infrarouge). Assurez-vous que les câbles ne sont pas endommagés et que les fixations sont serrées. Nettoyez l'appareil avec un chiffon sec.

Puis-je utiliser une batterie de secours ?

Oui, une batterie de secours 24 V (4,5 Ah ou 9 Ah) est disponible en option. Connectez-la aux bornes +BATT- du boîtier de commande. Le système basculera automatiquement en cas de coupure de courant.

MODE D'EMPLOI GDOOR-005B MSW

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

Chers utilisateurs,

Merci d'avoir choisi ce produit. Veuillez lire attentivement le manuel avant de l'assembler et de l'utiliser. Veuillez ne pas omettre le manuel si vous envoyez ce produit à un tiers.

1. Instruction de sécurité

Veuillez lire attentivement ce manuel avant l'installation, qui contient des informations importantes sur l'installation, l'utilisation, la maintenance et la sécurité.
Toute opération non définie dans ce manuel n'est pas autorisée, une utilisation incorrecte peut endommager le produit, voire provoquer des blessures ou des pertes matérielles.
Pour considérer le danger possible lors de l'installation ou du processus d'utilisation de l'opérateur de portail battant, l'installation doit être strictement conforme à la norme de construction et à la procédure d'exploitation électrique.
Avant l'installation, veuillez vous assurer que la tension d'alimentation utilisée correspond à la tension d'alimentation de ce produit. Veuillez vérifier si l'interrupteur de protection contre les fuites est installé et si le système de mise à la terre est correct.
Veuillez vérifier si des équipements ou matériaux supplémentaires sont nécessaires pour répondre aux exigences spécifiques.
L'élimination du matériel d'emballage doit être conforme à la réglementation locale.
Veuillez ne modifier aucune pièce à l'exception de celles définies dans ce manuel. Tout changement non défini peut provoquer un dysfonctionnement. Tout dommage au produit qui en résulterait échapperait à la responsabilité de l'entreprise.
Veuillez ne pas laisser couler d'eau ou de liquide dans le contrôleur ou dans tout autre appareil ouvert. Veuillez débrancher immédiatement l'alimentation si l'un des cas mentionnés se produit.
Veuillez conserver ce produit à l'écart de la chaleur et du feu ouvert. Parce que cela pourrait endommager les composants ; provoquer la panne ou d'autres dangers.
Veuillez vous assurer qu'aucun véhicule, passager ou objet ne passe pendant que le portail battant est en mouvement.
Un équipement anti-pincement comme un interrupteur de protection infrarouge doit être installé pour éviter les blessures corporelles et les pertes matérielles. La société ne pourra être tenue responsable de tout dommage ou accident en découlant.

• L'installation, l'utilisation et l'entretien de ce produit doivent être effectués par des professionnels.
• Les enfants ne sont pas autorisés à toucher les appareils de commande ou les émetteurs à distance.
• Un panneau d'avertissement doit être placé quelque part sur le portail battant selon la norme nationale.

• Veuillez conserver correctement ces instructions pour référence future.

• Liste de colisage (standard)

N° Figure Nom Quantité
1		Appareil principal 2
2		Boîtier de commande 1
3		Clé de déverrouillage manuel 2
4		Télécommande 2
5		Poignée murale 4
6		Support de montage avant 2
7		Support de connexion 2
8		Vis M8X25	4
9		Vis de montage (courte) 2
10		Vis M8×45 2
11		Écrou autobloquant M8 8
12		Butée de limite 1

Liste de colisage (facultatif)

N° Figure Nom Quantité
1		Capteur infrarouge 1
2		Clavier sans fil 1
3		Lampe d'alarme 1
4		Serrure électrique	1
5		Batterie de stockage	2

En raison de la différence d'environnement d'installation, notre société ne fournit pas les accessoires d'installation pour fixer et connecter les ouvre-portes et le mur. Veuillez préparer ces accessoires d'installation en fonction de la situation réelle du site.

1. Paramètres techniques

Modèle MSW-GDOOR-005B
Source d'alimentation 230V~/50Hz
Puissance du moteur	30W
Vitesse de déplacement du portail	18~22s/90°
Max. poids d'une seule feuille	200 kg
Max. longueur d'une seule feuille	2 m
Max. forcer	2200N
Max. course du piston	32 cm
Distance de la télécommande	≥30 m
Mode télécommande	Mode un/quatre boutons
Batterie de stockage (en option)	DC24V (4,5Ah ou 9sAh)
Bruit ≤≤58 dB
Nombre maximum de télécommandes prises en charge	32 pièces
Fréquence à distance 433.92 MHz
Température de fonctionnement	-20°C - +70°C
Poids du paquet 10 kg

4. Dessin d'installation

1 - Panneau solaire
2 - Boîtier de batterie
3 - Boîtier de commande
4 - Lampe d'alarme
5 - Clavier sans fil (à l'extérieur du mur)
6 - Entraînement de portail
7 - Capteur infrarouge
8 - Ouvre-porte
9 - Serrure électrique
10 - Butée de limite

L'ouvre-portail battant MSW-GDOOR-005B est applicable aux portails à un vantail pesant moins de 200 kg et dont la longueur est inférieure à 2 m. Le mode d'entraînement adopte une transmission planétaire à combiner avec la transmission à tige filetée. Cet ouvre-porte doit être installé à l'intérieur de l'enceinte ou de la cour pour plus de protection.

5. Outils nécessaires pour une installation standard

	Clé Allen n°6		Niveau à bulle
	Tournevis à fente		Ruban adhésif
	Tournevis cruciforme		Clé à molette X 2
	Stylo à couver

Attention : les câbles doivent être adaptés à une utilisation en extérieur.

6. Liste des câbles

	Application de câble	Matériau du câble	Max. Longueur
1	Câble d'alimentation du boîtier de commande 220V	3 × 2,5 mm^2 (> 30 m) 3 × 1,5 mm^2 (< 30 m)	Illimité
2	Câble d'alimentation de l'ouvre-portail	2 × 1,5 mm^2	15m
3	Câble de capteur infrarouge	2 × 0,5 mm^2	10m
4	Câble de lampe d'alarme	2 × 0,5 mm^2	10m
5	Câble de serrure électrique	2 × 0,5 mm^2	10m
6	Câble d'extension de la batterie d'accumulateurs	2 × 1,5 mm^2 10m
7	Câble d'énergie solaire	2 × 1,5 mm^2	10m

En raison des différents environnements d'installation, l'installateur doit préparer les câbles

d'alimentation pour le boîtier de commande et pour les ouvre-portes.

Remarque : la sortie du câble doit être orientée vers le bas pour empêcher l'eau de pluie

de pénétrer dans le fil le long du câble.

7. Sens d'ouverture du portail

7.1 La porte s'ouvre vers l'intérieur

B 1 2 3

Figure 2

1 - Butée de limite
2 - Sens d'ouverture du portail
3 - Bouchon de sécurité

Taille d'installation recommandée :

AB\A	100mm	120 millimètres	140 millimètres	160 millimètres	180 millimètres	200 millimètres
100mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120mm	101^	108.5^	115^	110^	100.5^	94.5^
140mm	99.5^	106.5^	112.5^	101^	94^
160mm	98.5^	104.5^	101.5^	93^
180mm	97.5^	103^	92^
200mm	97^	90.5^

Remarque : Si l'intervalle entre le portail et le mur est trop petit ou s'il y a des interférences après l'ouverture complète du portail, veuillez installer une butée de sécurité pour portail (préparée par l'utilisateur) pour éviter des blessures corporelles ou des dommages matériels.

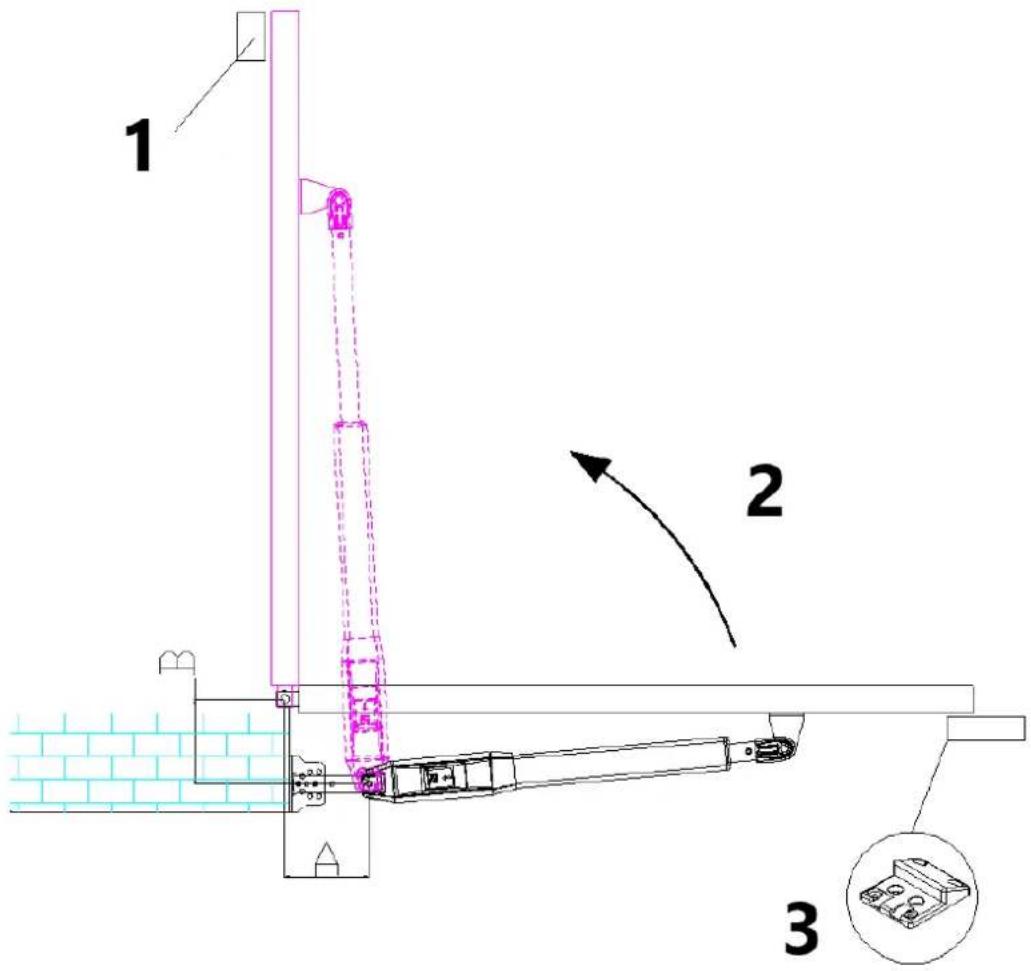

7.2 Le portail s'ouvre vers l'extérieur

1 2 3

figure 3

1 - Bouchon de sécurité
2 - Sens d'ouverture du portail
3 - Butée de limite

Taille d'installation recommandée :

AB\A	100mm	120 millimètres	140 millimètres	160 millimètres	180 millimètres	200 millimètres
100mm	103°	101°	99.5°	98.5°	97.5°	97°
120mm	111.5°	108.5°	106.5°	105°	103°	100.5°
140mm	118.5°	115°	112.5°	106°	96.5°
160mm	121°	110°	101.5°	93.5°
180mm	106°	98.5°	92°
200mm	96.5°	90.5°

Remarque : Si l'intervalle entre le portail et le mur est trop petit ou s'il y a des interférences après l'ouverture complète du portail, veuillez installer une butée de sécurité pour portail (préparée par l'utilisateur) pour éviter des blessures corporelles ou des dommages matériels.

S'il y a suffisamment d'espace entre le portail et le mur une fois le portail complètement ouvert, le bouchon de sécurité n'est pas une option indispensable. (Le moteur s'arrêtera une fois bloqué)

8. Étapes d'installation

8.1 Préparation avant installation de la machine principale

a) Avant d'installer l'ouvre-portail, veuillez confirmer que les portails ont été installés correctement, assurez-vous que le portail peut être actionné manuellement en douceur et que la butée de limite peut efficacement empêcher le portail de continuer à bouger.
b) Veuillez garder une distance de 15 à 20 mm entre les deux balançoires pour installer la serrure électrique. Si la serrure électrique n'est pas nécessaire, il n'est pas nécessaire de tenir compte de la distance entre les deux balançoires ;
c) La hauteur de montage recommandée des 2 machines principales est d'environ 300 \~ 800 mm au-dessus du sol, et assurez-vous qu'il existe des points fixes fiables pour les supports de montage.

Enfouissement du câble

Afin d'assurer le fonctionnement normal de l'ouvre-portail et de protéger le câble contre les dommages, veuillez utiliser deux tuyaux en PVC pour enterrer séparément les câbles du moteur et d'alimentation, ainsi que les câbles de commande. Un tuyau PVC pour les câbles moteur et puissance, l'autre pour les câbles de commande.

Fixation des supports de montage

Afin d'installer fermement les machines principales MSW-GDOOR-005B, il est recommandé d'utiliser les vis d'expansion pour fixer les supports de montage.

8.2 installation des accessoires

A) Avant d'installer les machines principales, veuillez d'abord installer le support mural sur le mur, puis fixer le support de connexion, enfin installer le support de montage avant sur le portail.

Remarque : veuillez mesurer par pente avant la fixation pour vous assurer que le support de montage avant et le support de connexion sont au même niveau.

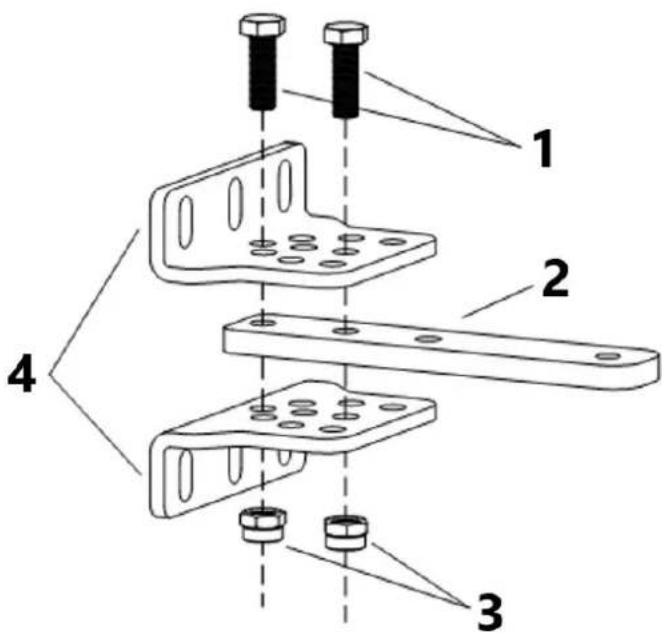

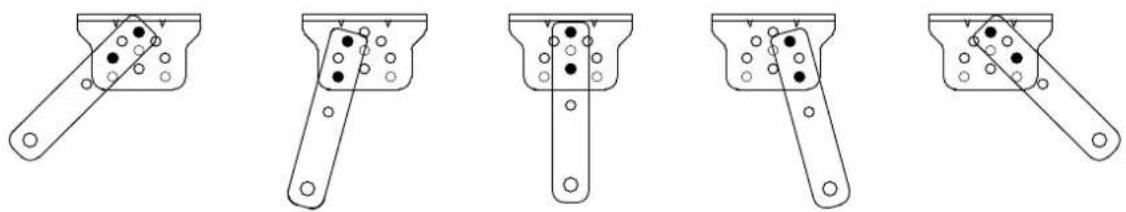

Connectez le support de connexion et les deux supports muraux, veuillez vous référer à la figure 5.

B) Le support de connexion et le support mural peuvent être connectés selon différentes conditions, veuillez vous référer à la figure 6.

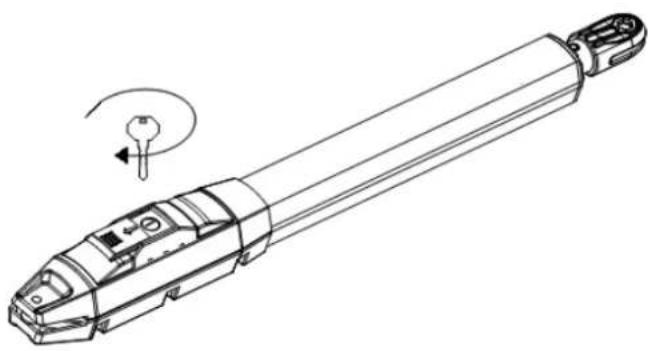

C) Avant l'installation, veuillez déverrouiller les deux machines principales. Méthode de déverrouillage : ouvrez le couvercle de déverrouillage manuel, insérez le clé de déverrouillage manuel, faites tourner la clé jusqu'à ce qu'elle soit relâchée, comme indiqué sur la figure 7, puis tournez le bras télescopique, vous constaterez qu'il est facilement étiré à la main.

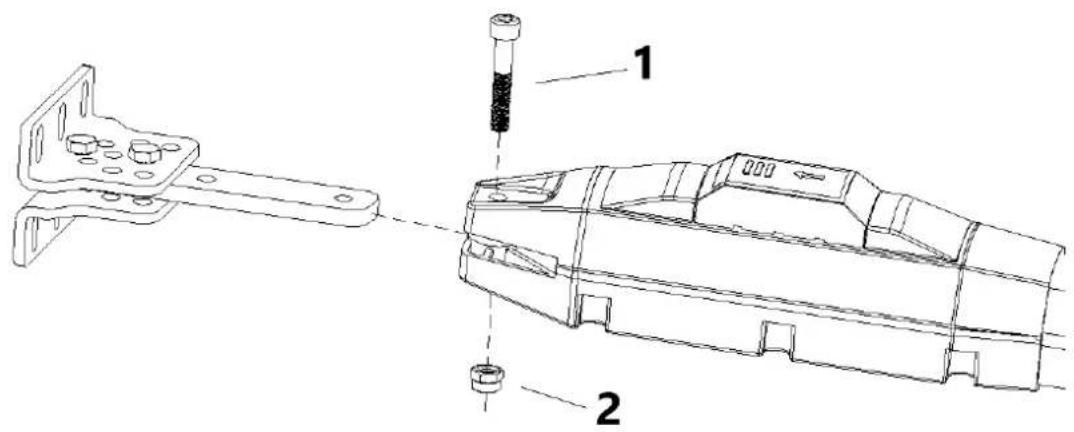

D) Connectez la machine principale aux supports de connexion à l'aide de vis et d'écrous, comme indiqué sur la figure 8.

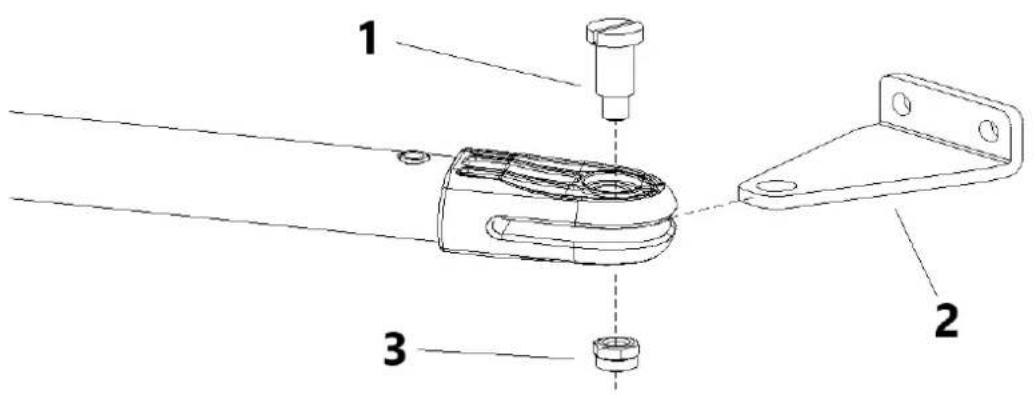

E) Comme le montre la figure 9 ci-dessous, connectez le support mural au mur selon la position marquée. Ensuite, connectez la machine principale au support mural à l'aide d'une vis et d'un écrou. (Veuillez utiliser un niveau à bulle pour vous assurer de la planéité de l'installation.)

1 - Vis de montage (courte)
2 - Support de montage avant
3 - Écrou autobloquant M8

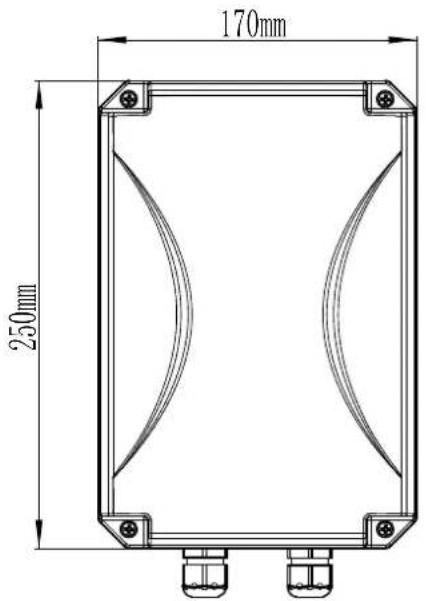

8.3 Dimension du boîtier de commande

- Pour assurer la sécurité et protéger les machines, veuillez installer une butée de portail en position limite d'ouverture lorsque le portail s'ouvre vers l'extérieur pour empêcher le portail de se déplacer trop loin. Pendant ce temps, pour permettre aux 2 balançoires de se fermer jusqu'à

leur position limite précise, veuillez installer une butée de limite en position limite fermée (comme indiqué sur la figure 3). De même, lorsque le portail s'ouvre vers l'intérieur, veuillez installer une butée en position limite fermée (comme indiqué sur la figure 2).

• Avant d'installer la machine principale, veuillez vous assurer que la machine principale et ses composants présentent de bonnes performances mécaniques et que le portail peut être actionné manuellement de manière flexible.
• Une unité de commande peut éventuellement piloter une machine principale ou deux machines principales.
• Un disjoncteur différentiel doit être installé là où le mouvement du portail est visible, et la hauteur minimale de montage du boîtier de commande doit être supérieure à 1,5 m pour éviter d'être touché par des enfants.
• Après l'installation, veuillez vérifier si les propriétés mécaniques sont bonnes ou non, si le mouvement du portail est flexible ou non après le déverrouillage et si le capteur infrarouge (en option) est installé correctement et efficacement.

9. Câblage et débogage

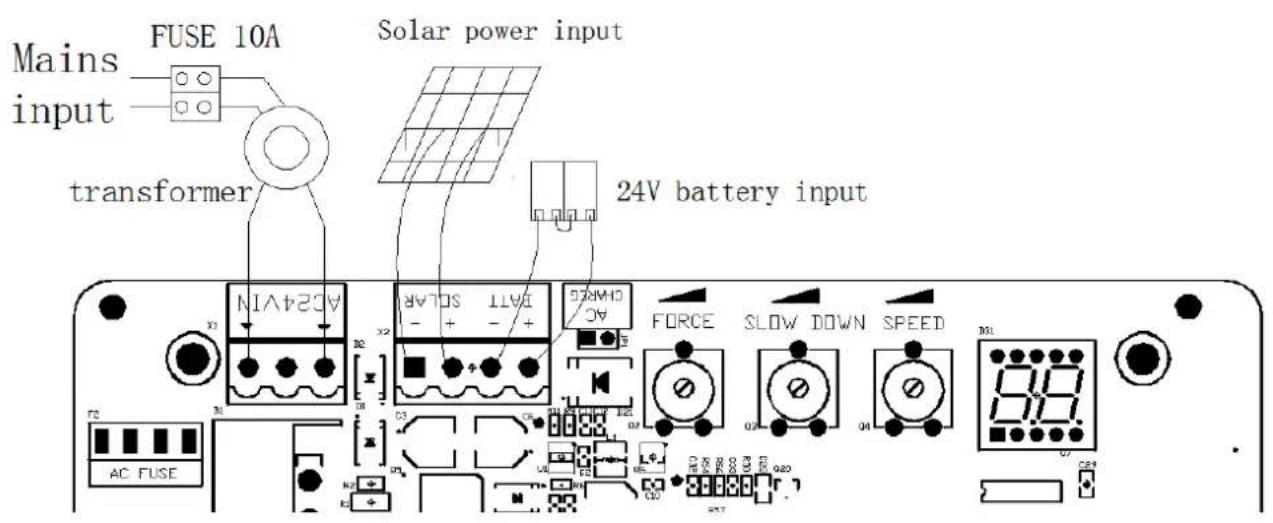

9.1 instructions de câblage

Mains input FUSE 10A transformer Solar power input 24V battery input AC FUSE AC24V1N SOLAR BAT1T SWM1D FORCE SLOW DOWN SPEED AC FUSE AC AC24V1N SOLAR BAT1T SWM1D FORCE SLOW DOWN SPEED AC FUSE

Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 Photo Sensor External key Antenna COM COM COM NC COM NO + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Figure 11

9.2 Dessin et instructions du tableau de commande

NIM/CON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Figure 12

Terminal Description de l'appareil
1. AC24VIN	Entrée d'alimentation 24 V CA
2. + SOLAIRE-	Entrée d'énergie solaire
3. +BATT-	Entrée batterie 24 V
4. FORCER	Force de Résistance
5. RALENTIR	Distance d'arrêt lente
6. SPEED	Vitesse de déplacement
7. MOTEUR1 Sortie Moteur1
8. MOTEUR2	Sortie Moteur2
9. -ELOCK+	Sortie de serrure électrique
10. -BLK+	Sortie de lampe d'alarme (Remarque : faites attention au négatif et au positif.)
11. +24V Sortie 24 V positive
12. +12V	Sortie 12 V positive (pas de sortie en état de veille)
13. EM1	Puissance de sortie du capteur à effet Hall Motor1
14. LM1	Entrée de signal de limite du capteur Hall Motor1
15. EM2	Puissance de sortie du capteur à effet Hall Motor2
16. LM2	Entrée de signal de limite du capteur Hall Motor2
17. PH	Entrée du capteur photo actif
18. DESP	Entrée de mode portail simple/piéton active
19. OSC	Entrée monocanal active
20. FOURMI	Antenne
21. COM	Commun
22. SIG	Le signal n'est normalement fermé qu'une fois la porte en place

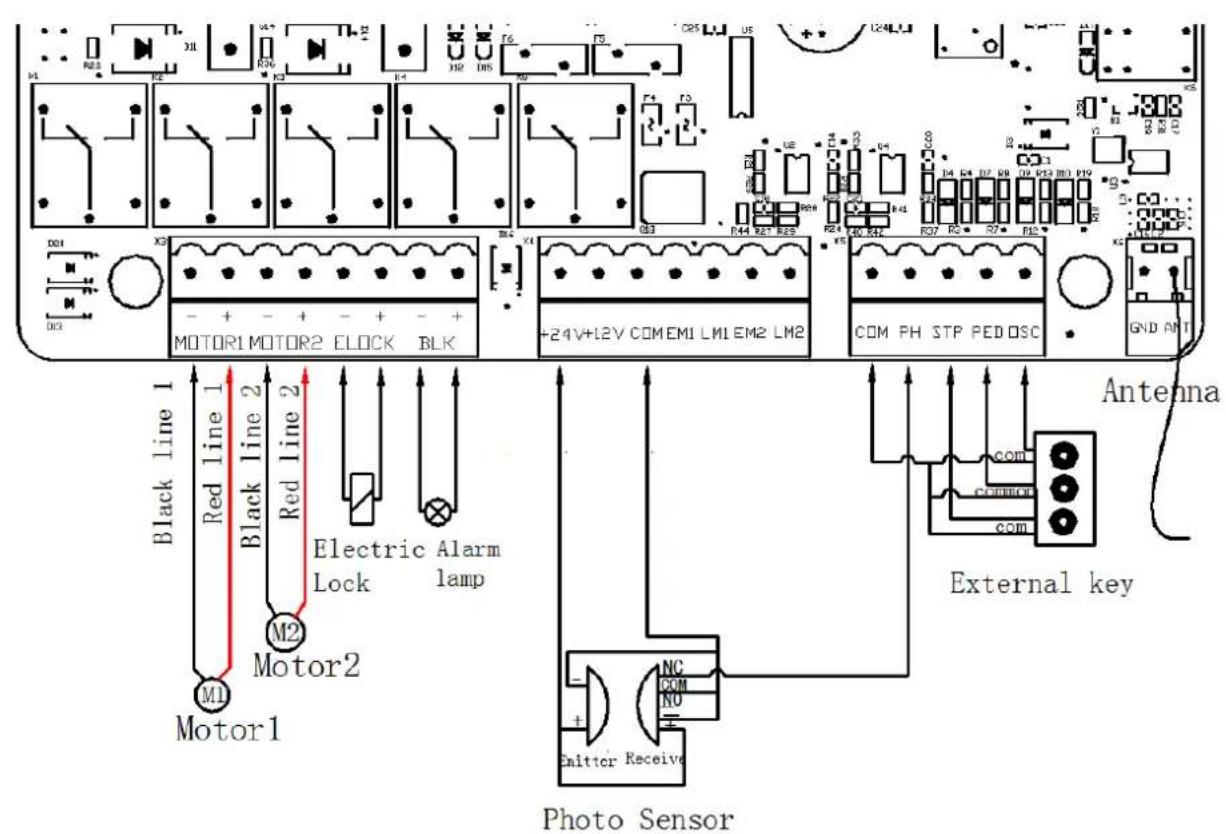

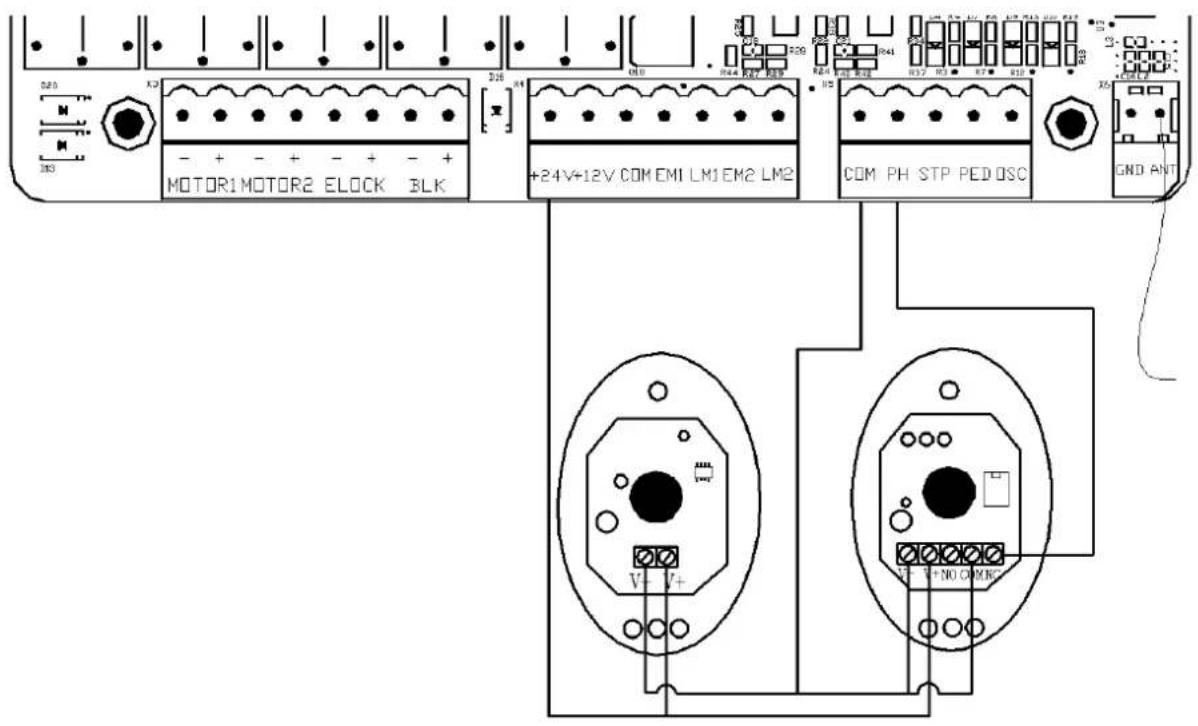

Instructions de câblage du capteur photo

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EMI LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figure 13

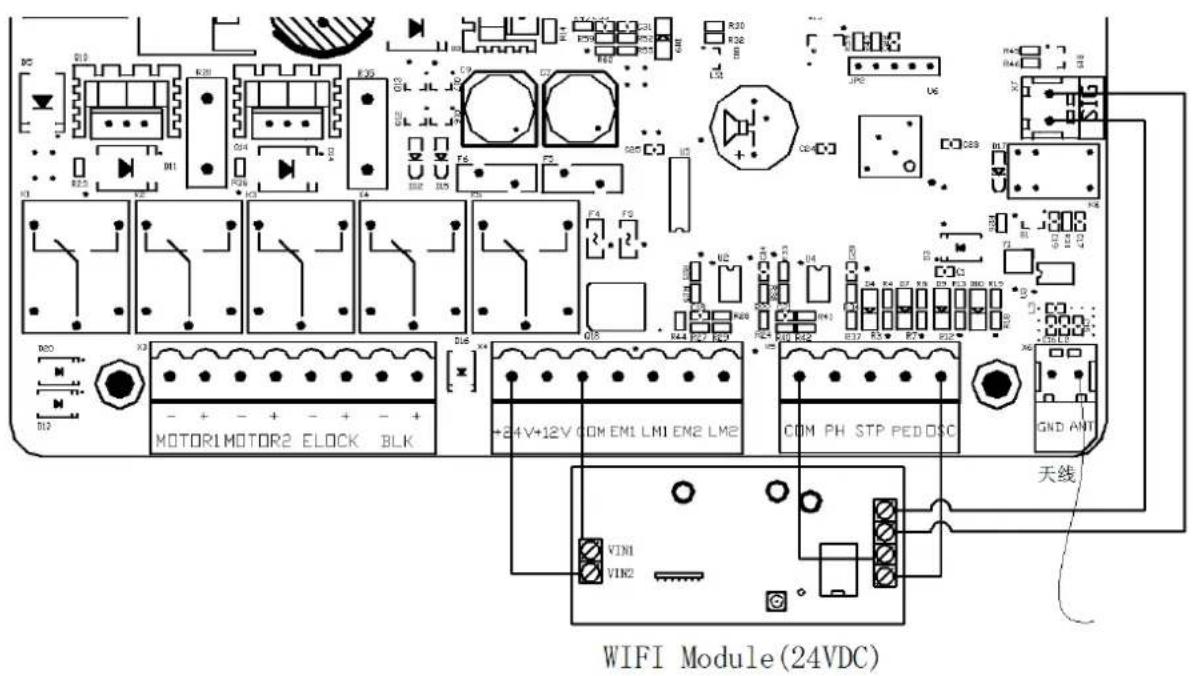

Instructions de câblage du module WIFI

WIFI Module(24VDC) VIN1 VIN2 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED DSC 天线

Figure 14

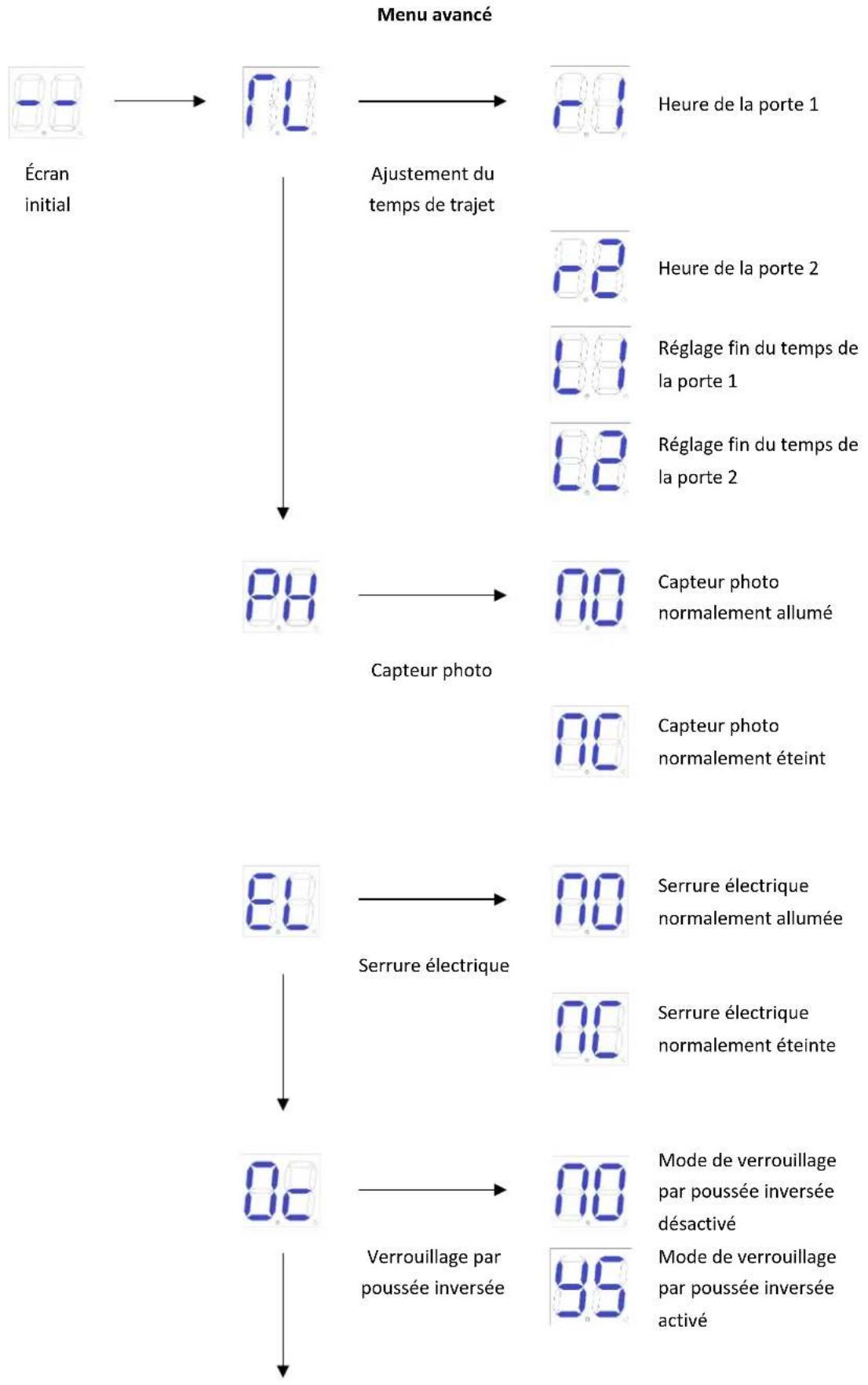

9.3 Paramétrage de l'écran numérique

Lorsque le tableau de commande fonctionne, les utilisateurs peuvent vérifier l'état de fonctionnement de l'ouvre-porte grâce à l'écran numérique du tableau de commande.

: pas d'entrée;

: en état d'ouverture;

: en état de fermeture ;

: mode manuel;

: cadre de voyage ;

9.4 Réglage du mouvement (TRÈS IMPORTANT)

Lors de la première installation des ouvre-portes, l'installateur doit définir les positions des interrupteurs de fin de course ouvert et fermé pour exécuter le déplacement.

9.4.1 Programmation du mouvement en mode limite de détresse

Ouvrez les deux côtés du portail et verrouillez l'embrayage, puis appuyez et maintenez enfoncé le bouton "+" du tableau de commande jusqu'à ce que l'écran numérique affiche "SU". Après cette étape, le portail se dirigera d'abord vers la direction de fermeture et s'arrêtera, puis le portail s'ouvrira automatiquement. Lorsque les deux portails battants sont complètement ouverts, les portails se fermeront automatiquement pour la deuxième fois et le réglage du déplacement sera terminé lorsque les portails seront fermés. Si la distance de démarrage à vitesse lente du portail n'est pas appropriée, ajustez le bouton « RALENTIR » pour réviser la distance.

Note:

• Câblage : le fil noir du moteur principal 1 est connecté au côté gauche du MOTEUR1 ; Le câble marron de l'hôte 1 se connecte au côté droit du MOTEUR1. Le câble noir du moteur principal 2 se connecte au côté gauche du MOTEUR2 ; Le câble marron du moteur principal 2 se connecte au côté droit du MOTEUR2.
  En mode porte unique, l'hôte se connecte à MOTOR1.
• Si le portail s'arrête brusquement pendant le réglage du mouvement, veuillez augmenter la force de résistance.
• Si le portail ne s'est pas arrêté lorsqu'il rencontre des obstacles lors du réglage du mouvement, veuillez réduire de manière appropriée la force de résistance.
  L'installateur doit refaire le réglage du mouvement après avoir modifié le trimmer « SPEED ».

9.5 Réglage des trimmers

Tondeuse à sensibilité aux obstacles

Ajuster la sensibilité de l'obstacle -- tournez dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse des aiguilles d'une montre pour réduire la sensibilité de l'obstacle. S'il y a des effets environnementaux, tels que des vents violents, ajustez la tondeuse en fonction de l'environnement.

Tondeuse de distance à vitesse lente

Pour régler la distance à vitesse lente, tournez dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse des aiguilles d'une montre pour diminuer la distance à vitesse lente. Veuillez ne pas définir une distance à vitesse lente très courte, pour éviter la collision de la porte.

Tondeuse à vitesse de déplacement du portail

Pour régler la vitesse de déplacement du portail, tournez-le dans le sens des aiguilles d'une montre pour accélérer, dans le sens inverse des aiguilles d'une montre pour ralentir. Le trimmer peut être réglé pour modifier le temps de course d'ouverture et de fermeture. Ce réglage doit être terminé avant le réglage de la course.

Tourner dans le sens inverse des aiguilles d'une montre : réduire

Tourner dans le sens des aiguilles d'une montre : augmenter

FORCER

Tondeuse à sensibilité aux obstacles

RALENTIR

Tondeuse de distance à vitesse lente

SPEED

Tondeuse à vitesse de déplacement du portail

Figure 15

9.6 Ajouter une télécommande et supprimer une télécommande

9.6.1 Ajout d'une télécommande

Appuyez et maintenez le bouton "-", le voyant d'alarme continuera à clignoter et l'écran numérique affiche le mode de télécommande -- " PO » - deux portes battantes en mode monocanal ; "Pd" - mode porte unique à quatre canaux ; appuyez sur le bouton de la télécommande à ajouter, l'écran numérique affichera le numéro de télécommande actuellement enregistrée, puis l'apprentissage de la télécommande est terminé. (La valeur par défaut de la nouvelle télécommande appairée le contrôle est le mode monocanal à deux portes battantes).

9.6.2 Supprimer la télécommande

Entrez « AE » sur l'écran numérique puis choisissez « rE » pour supprimer les télécommandes.

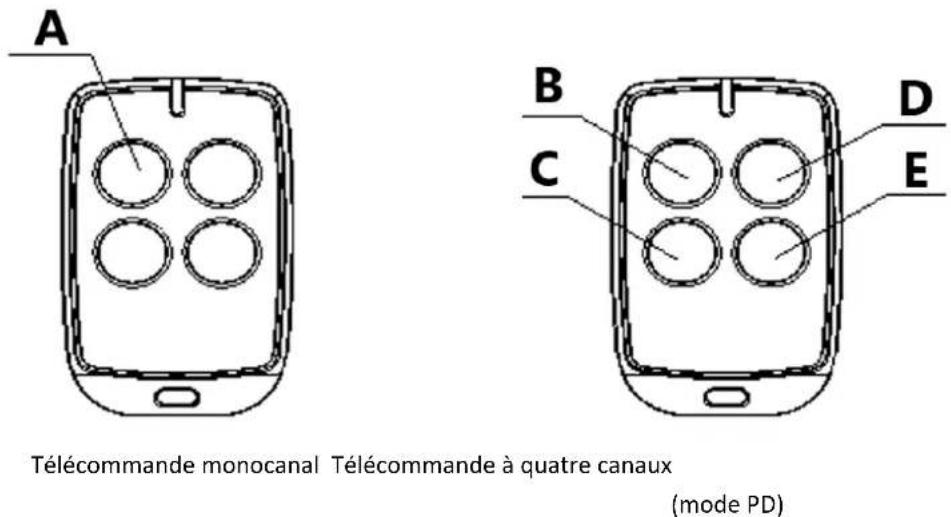

A B C D E Télécommande monocanal Télécommande à quatre canaux (mode PD)

Figure 16

1 - Ouvrir/Fermer/Arrêter
2 - Ouvrir
3 - Arrêt
4 - Fermer
5 - Porte unique

9.6.3 Touche-clé spéciale de la télécommande

Appuyez et maintenez les touches combinées pendant 5S.

Touche combinée C (arrêt) + D (porte unique) -- entrez dans l'apprentissage de la télécommande.

9.7 Paramètres du tableau de commande

9.7.1 Menu de base

Appuyez sur « PROG » pour entrer dans le menu de base ;

L'écran numérique montre "NE", sélectionnez d'autres fonctions de ce menu par les boutons "+" et "-".

Appuyez sur "SET" pour confirmer ou pour entrer dans le sous-menu.

Pour quitter le menu, appuyez sur "PROG".

Si aucune commande pendant une minute, le menu se fermera automatiquement.

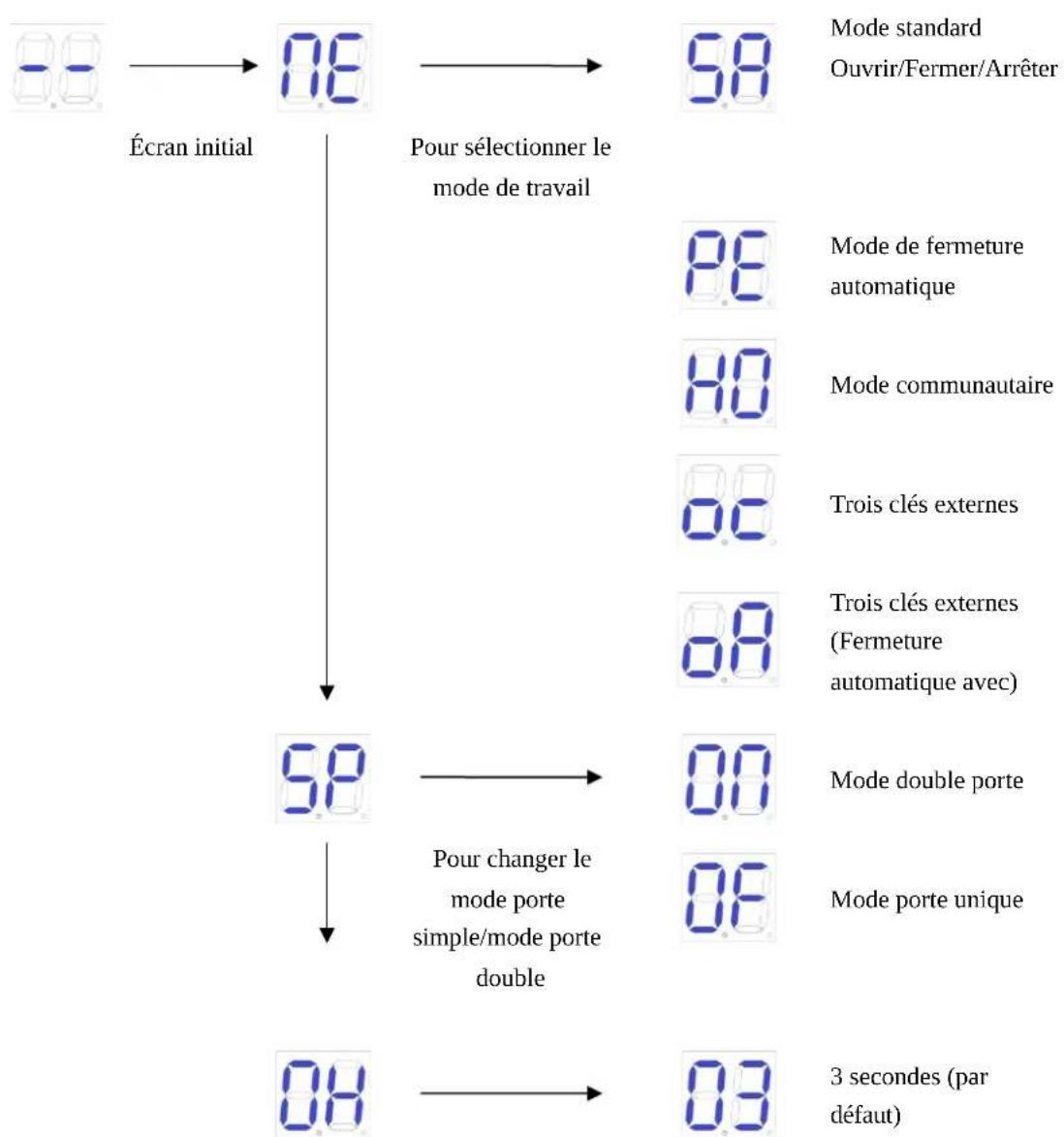

Menu de base

Intervalle de temps

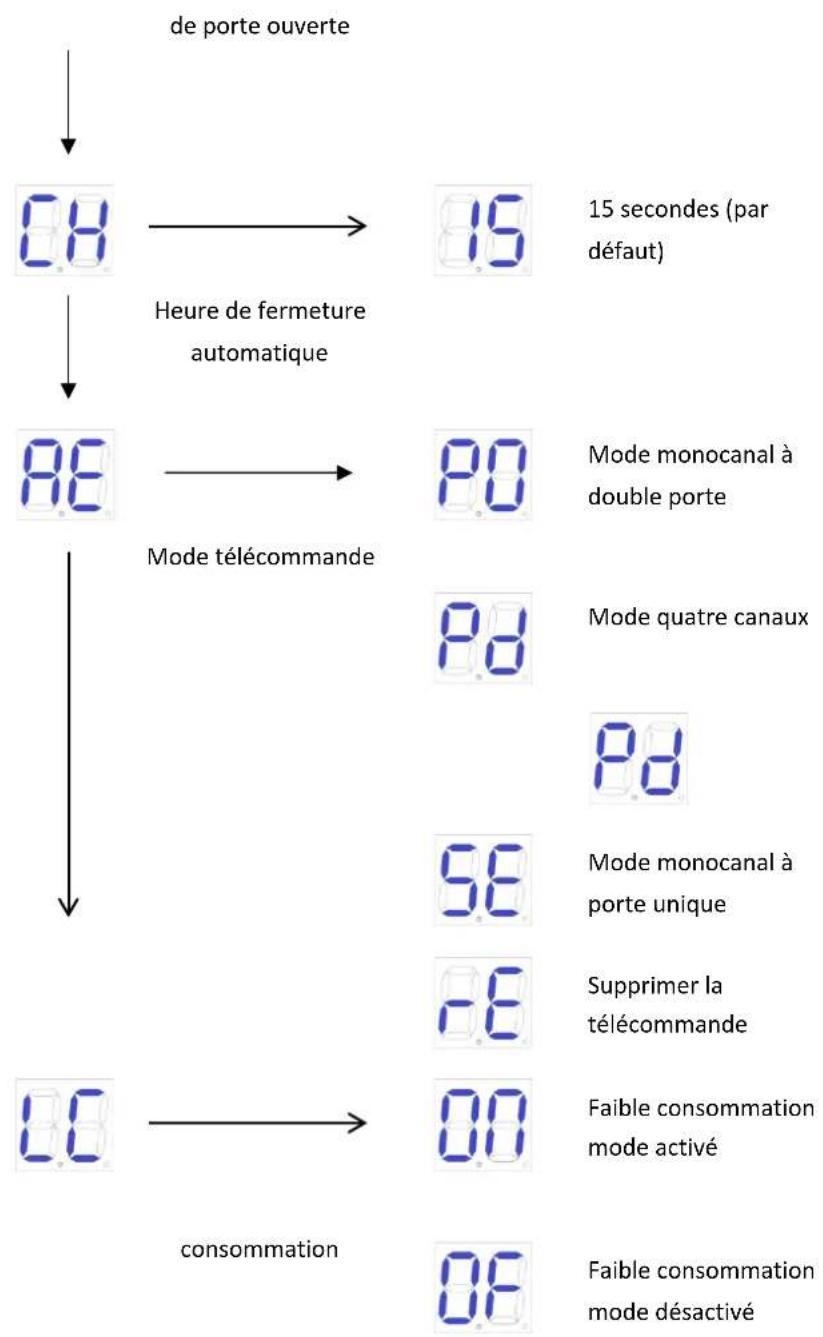


    H["15 secondes (par défaut)"] --> I["15"]

    J["Mode monocanal à double porte"] --> K["8.0"]
    K --> L["Mode quatre canaux"]
    L --> M["9.8"]
    M --> N["Supprimer la télécommande"]
    N --> O["0.0"]
    O --> P["Faible consommation mode activé"]
    P --> Q["0.0"]

    R["faible consommation mode désactivé"] --> S["0.0"]

Mode basse

9.7.2 Instruction du menu de base

MenuAppuyez sur "PROG" pour entrer dans le menu de base.	OptionAppuyez sur « + » (haut) ou « - » (bas) pour sélectionner;Appuyez sur « SET » pour confirmer.	Par défaut/Attention
	Mode standard; O/C/S(Ouvrir/Fermer/Arrêter).Mode standard O/S/C avec fonction de fermeture automatique. Lorsque le portail s'ouvre, il se ferme automatiquement après le temps de fermeture automatique. Si une commande « fermer le portail » est envoyée pendant le temps d'attente de la fermeture automatique, la fonction de fermeture automatique sera annulée.[H0]Mode communautaire (avec fonction de fermeture automatique). Lorsque le portail s'ouvre, aucune commande de portail ne recevra de réponse jusqu'à ce qu'il se ferme automatiquement. Si l'utilisateur envoie une commande de portail pendant le processus de fermeture, le portail se rouvrira. Si une commande du portail est envoyée pendant le temps d'attente de fermeture automatique, ce temps d'attente sera recalculé. Si le portail n'est pas complètement fermé plus de dix fois consécutives, la fonction de fermeture automatique sera annulée et le portail sera fermé en renvoyant la commande de fermeture duportail. A noter qu'en mode communautaire, le portail dispose toujours de la fonction de fermeture automatique en cas de rencontre d'obstacles.Trois clés externes(ouverture/fermeture/arrêt)Trois clés externes o/p/s (fermeture automatique avec)	Mode standard; O/C/S(Ouvrir/Fermer/Arrêter).
Commutateur à porte simple/double porte	Mode double porte (par défaut).Mode porte unique.	Mode double porte.
Intervalle de temps de porte ouverte	00-10 : L'intervalle de temps d'ouverture de la porte est de 0 à 10 secondes (3 secondes par défaut). Si l'intervalle est inférieur à 2 secondes, la serrure électrique ne peut pas être utilisée.	3 secondes.
Heure de fermeture automatique	Le temps de fermeture automatique peut être réglé sur 15 (par défaut), 30, 60, 90 secondes.	15 secondes.
Mode télécommande	Mode monocanal à double porte.
	Mode quatre canaux.	Mode monocanal à double porte.
	Mode monocanal à porte unique.
	Supprimer toutes les télécommandes couplées
Mode basse consommation	Mode basse consommation activéLorsqu'il n'y a aucune opération sur l'écran initial, la carte de commande entre automatiquement en mode basse consommation après 1 minute.	Mode basse consommation activé
	Mode basse consommation désactivé

9.7.3 Instruction du menu avancé

Appuyez longuement sur « PROG » pendant 2 secondes pour entrer dans le menu avancé.

L'écran numérique affiche « TL », appuyez sur « + » (haut) ou « - » (bas) pour sélectionner ;

Appuyez brièvement sur « SET » pour confirmer ou pour entrer dans le sous-menu.

Appuyez brièvement sur « PROG » pour quitter.

Si aucune commande pendant une minute, le menu se fermera automatiquement.

9.7.4 Instruction du menu avancé

MenuAppuyez longuement sur «PROG» pendant 2 secondes pour entrer dans le menu de base.	OptionAppuyez sur «+» (haut) ou «-» (bas) pour sélectionner; Appuyez sur «SET» pour confirmer.	Par défaut/Attention
Ajustement du temps de trajet	Heure de la porte 1Heure de la porte 2Réglage fin du temps de la porte 1Réglage fin du temps de la porte 2	Après l'apprentissage automatique, si la course n'est pas idéale, elle peut être ajustée manuellement. Plus le temps sous la limite de résistance est court, plus la distance de décélération de la porte est grande. Et dans la limite du Hall, plus le temps est court, plus la course de la porte est courte.
Capteur photo	NC; le capteur photo est normalement allumé. (par défaut)NON; capteur photo normalement éteint.	NON; capteur photo normalement allumé.
Serrure électrique	La serrure électrique est normalement activée. (Défaut)La serrure électrique est normalement désactivée.	Serrure électrique normalement allumée.
Verrouillage par poussée inversée	Mode de verrouillage par poussée inversée désactivéMode de verrouillage par poussée inversée activé(Lorsque la serrure électrique est démarrée, M1 parcourra une distance en direction de la porte pour empêcher la serrure électrique de rester bloquée etde ne pas pouvoir être ouverte.)	Mode de verrouillage par poussée inversée désactivé
Lampe d'alarme	Le voyant d'alarme est normalement allumé. Alimentation 24V. (Défaut)FLLe voyant d'alarme clignote normalement. Alimentation 24V.	Le voyant d'alarme est normalement allumé.Alimentation 24V.
Sélection d'ouvre-porte	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (par défaut)MSW-GDOOR-004B	MSW-GDOOR-005B.
Direction de la porte	La porte s'ouvre vers l'intérieur (par défaut)La porte s'ouvre vers l'extérieur	La porte s'ouvre vers l'intérieur
Paramètre d'usine par défaut	Annulez les paramètres d'usine par défaut.Paramètre d'usine par défaut complète.

10. Autres

10.1 Entretien

Vérifiez si le portail fonctionne normalement chaque mois.

Pour des raisons de sécurité, il est suggéré que chaque portail soit équipé d'une protection infrarouge et une inspection régulière est également requise.

Avant l'installation et l'utilisation de l'ouvre-portail, veuillez lire attentivement toutes les instructions.

Nous nous réservons le droit de modifier les instructions sans préavis.

10.2 Message d'erreur

Erreurs pouvant survenir lorsque la porte fonctionne correctement

Mauvaise indication	Cause de l'erreur	Solution
	Porte 1 obstruée en ouverture	1. Vérifiez s'il y a des obstacles lors de l'ouverture de la porte 1.2. Ajustez la sensibilité de la résistance de manière appropriée3. Augmentez la distance de décélération de manière appropriée
	Porte 2 obstruée en ouverture	1. Vérifiez s'il y a des obstacles lors de l'ouverture de la porte 2.2. Ajustez la sensibilité de la résistance de manière appropriée3. Augmentez la distance de décélération de manière appropriée
	La porte 2 se ferme difficilement	1. Vérifiez s'il y a des obstacles lorsque la porte 1 est fermée2. Ajustez la sensibilité de la résistance de manière appropriée3. Augmentez la distance de décélération de manière appropriée
	La porte 2 se ferme difficilement	1. Vérifiez s'il y a des obstacles lorsque la porte 2 est fermée2. Ajustez la sensibilité de la résistance de manière appropriée3. Augmentez la distance de décélération de manière appropriée
	Déconnexion infrarouge	1. Vérifiez l'état des paramètres infrarouges2. S'il y a des occlusions dans l'infrarouge
	La porte 1 se ferme avant la porte 2	1. Réapprenez votre itinéraire2. Ajustez l'intervalle de temps d'ouverture
	Le moteur tourne trop longtemps	1. Vérifiez si vous avez terminé l'itinéraire2. Dommages aux composants du « Hall »
	Pas d'itinéraire d'études	Refaire le voyage

10.3 Dépannage

Problèmes	Raisons possibles	Solutions
Le portail ne peut pas s'ouvrir ou se fermer normalement et l'écran ne s'allume pas.	1. L'alimentation est coupée.2. Le fusible est grillé.3. Câblage d'alimentation de la carte de commande présentant un problème.	1. Allumez l'alimentation.2. Vérifiez le fusible, changez le fusible s'il est brûlé.3. Refaire le câblage conformément aux instructions.
Le portail peut s'ouvrir mais ne peut pas se fermer.	1. Câblage de photocellule présentant un problème.2. Montage de photocellule problématique.3. La cellule photoélectrique est bloquée par des objets.4. La sensibilité de l'obstacle est trop élevée.	1. Si vous ne connectez pas la cellule photoélectrique, veuillez vous assurer que les courts-circuits 5 et 6, 5 et 7 ; Si vous connectez un capteur infrarouge, veuillez vous assurer que le câblage est correct et que la cellule photoélectrique est NC.2. Assurez-vous que la position de montage de la photocellule peut être mutuellement alignée.3. Supprimez l'obstacle.4. Réduisez la sensibilité des obstacles.
La télécommande ne fonctionne pas.	1. Le niveau de batterie de la télécommande est faible.2. L'apprentissage de la télécommande n'est pas terminé.	1. Changez la pile de la télécommande.2. Refaire l'apprentissage de la télécommande.
Appuyez sur le bouton OUVERT, FERMETURE, le portail ne bouge pas, le moteur fait du bruit.	Le mouvement du portail n'est pas fluide.	Selon la situation réelle, régler le moteur ou le portail.
L'interrupteur de fuite s'est déclenché.	Court-circuit de la ligne d'alimentation ou court-circuit de la ligne moteur.	Vérifiez le câblage.
La distance de travail de la télécommande est trop courte.	Le signal est bloqué.	Connectez l'antenne du récepteur externe, à 1,5 mètres au-dessus du sol.
Le portail se déplace en position médiane pour s'arrêter ou reculer.	1. La force de sortie du moteur n'est pas suffisante.2. La sensibilité de l'obstacle est trop élevée.3. La porte rencontre un obstacle.	1. Vérifiez si la puissance du transformateur est normale, sinon changez le transformateur.2. Ajustez le TR2.3. Supprimez l'obstacle.
