NÁVOD NA OBSLUHU GDOOR-005B MSW

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatelov. Oficiálna používatelšká príručka je v anglickom jazyku. Akékolvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékolvek otázky týkajúce sa presnosti informácií obsiahnutých v používatelškej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Ďakujeme, že ste si vybrali tento produkt. Pred montážou a použitím si pozorne prečítajte návod. Ak tento produkt posielate tretej strane, nevynechajte príručku.

• Pred inštaláciou si pozorne prečítajte túto príručku, ktorá obsahuje dôležité informácie o inštalácii, používaní, údržbe a bezpečnosti.
• Akékol'vek nedefinované operácie podľa tohto návodu nie sú povolené, nesprávne používanie môže poškodit produkt, dokonca spôsobit zranenia alebo škody na majetku.
• Pre zohl'adnenie možného nebezpečenstva počas procesu inštalácie alebo používania pohonu krídlových brán musí byť inštalácia striktne v súlade s konštrukčným štandardom a elektrickým prevádzkovým postupom.
• Pred inštaláciou sa prosím uistite, že používané napájacie napätie zodpovedá napájaciemu napätiu tohto produktu. Skontrolujte, či je nainštalovaný ochranný spínač proti úniku a či je uzemňovací systém správny.
• Skontrolujte, či je na splnenie špecifických požiadaviek potrebné d'alšie vybavenie alebo materiály.
• Likvidácia obalového materiálu musí byť v súlade s miestnymi predpismi.
• Nemeňte žiadne časti okrem tých, ktoré sú definované v tomto návode. Akékol'vek nedefinované zmeny môžu spôsobit' poruchu. Akékol'vek škody na produkte, ktoré tým vzniknú, sú mimo zodpovednosti spoločnosti.
• Zabráňte úniku vody alebo akejkol'vek tekutiny do ovládača alebo iných otvorených zariadení. V prípade výskytu uvedených prípadov okamžite odpojte napájanie.
• Uchovávajte tento výrobok mimo dosahu tepla a otvoreného ohňa. Pretože to môže poškodit komponenty; spôsobit poruchu alebo iné nebezpečenstvo.
• Uistite sa, že počas pohybu krídlovej brány neprechádzajú žiadne vozidlá, cestujúci a predmety.

• Aby sa predišlo zraneniam osôb a škodám na majetku, musí byť nainštalované zariadenie proti pricvaknutiu, ako je infračervený ochranný spínač. Spoločnosť nezodpovedá za žiadnu škodu alebo nehodu, ktorá z toho vznikne.
  Inštaláciu, používanie a údržbu tohto produktu musia vykonávať odborníci.

• Deti sa nesmú dotýkať ovládacích zariadení alebo dial’kových vysielačov.

• Niekde na krídlovej bráne musí byť umiestnená výstražná tabuľa podľa národnej normy.

• Uschovajte si tento návod správne pre budúce použitie.

• Baliaci zoznam (štandardný)

Nie	Obrázok	názov	Množstvo
1		Hlavný stroj 2
2		Ovládacia skrinka 1
3		Manuálny uvolňovací klúč 2
4		Dialkové ovládanie 2
5		Držiak na stenu 4
6		Predná montážna konzola 2
7		Spojovacia konzola 2
8		Skrutka M8X25 4
9		Montážna skrutka (krátka)	2
10		Skrutka M8×45 2
11		Samosvorná matica M8 8
12		Limitná zátka 1

Baliaci zoznam (voliteľné)

Nie	Obrázok	názov	Množstvo
1		Infračervený senzor 1
2		Bezdrôtová klávesnica 1
3		Poplachová lampa 1
4		Elektrický zámok	1
5		Akumulátorová batéria	2

Vzhľadom na rozdielnosť inštalačného prostredia naša spoločnosť neposkytuje inštalačné príslušenstvo na upevnenie a pripojenie otváračov brán a steny. Pripravte si prosím toto inštalačné príslušenstvo podľa aktuálnej situácie na mieste.

1. Technické parametre

Model	MSW-GDOOR-005B
Zdroj 230V~/50Hz
Výkon motora	30 W
Rýchlosť pohybu brány	18~22s/ 90°
Max. hmotnosť jedného listu	200 kg
Max. dĺžka jedného listu	2 m
Max. sila	2200 N
Max. zdvih piestu	32 cm
Vzdialenosť dialľkového ovládania	≥30 m
Režim dialľkového ovládania	Režim jedného/štyroch tlačidiel
Akumulátorová batéria (voliteľná)	DC24V (4,5Ah alebo 9sAh)
Hluk ≤≤58 dB
Maximálny počet podporovaných dialľkových ovládačov	32 ks
Vzdialená frekvencia 433,92 MHz
Pracovná teplota -20 °C až +70 °C
Hmotnosť balíka 10 kg

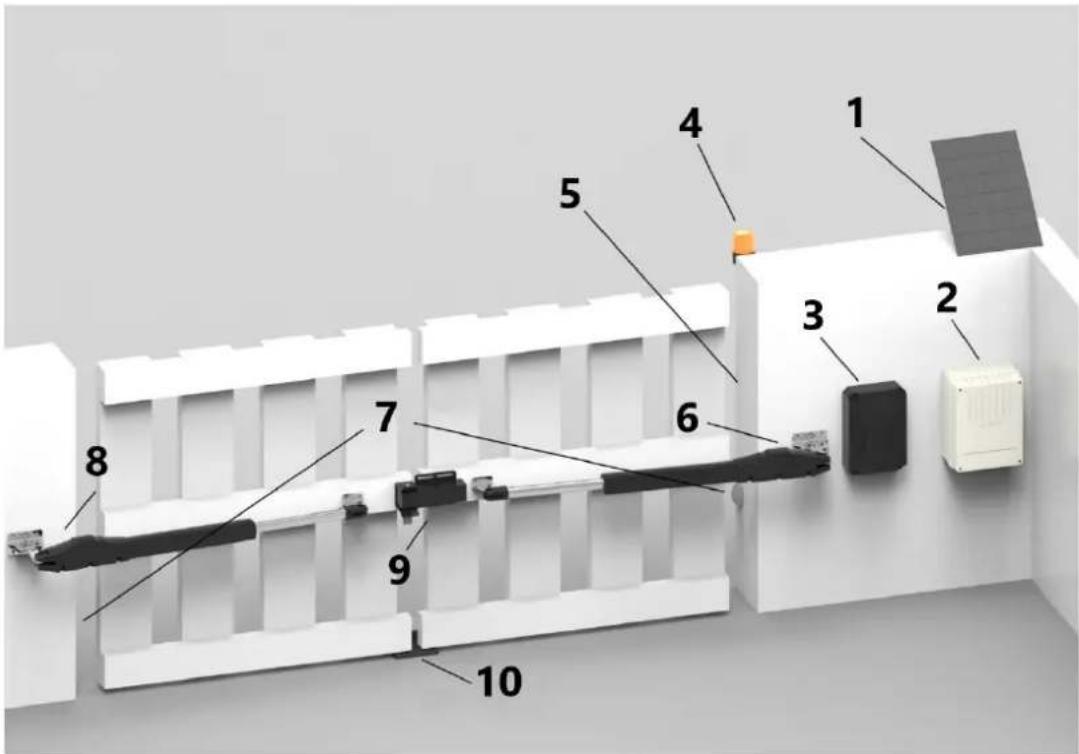

4. Inštalačný výkres

Otvárač krídlových brán MSW-GDOOR-005B je použiteľný pre jednokrídlové brány s hmotnostou menšou ako 200 kg a dĺžkou menšou ako 2 m. Režim pohonu využíva planétový prevod, kombinuje s prevodom so závitovou tyčou. Tento otvárač brány musí byť kvôli ochrane nainštalovaný vo vnútri krytu alebo dvora.

5. Nástroje potrebné pre štandardnú inštaláciu

	Imbusový klúč č.6		Vodováha
	Skrutkovač s drážkou		páska
	Skrutkovač Phillips		Nastavitelný klúč X2
	Šrafovacie pero

Poznámka: káble musia byť vhodné na vonkajšie použitie.

6. Zoznam káblov

	Aplikácia kábla	Materiál kábla	Max. Dížka
1	Kábel na napájanie ovládacej skrinky 220 V	3 × 2,5 mm^2 (> 30 m) 3 × 1,5 mm^2 (< 30 m)	Neobmedzené
2	Kábel napájania otvárača brány	2 × 1,5 mm^2	15 m
3	Kábel infračerveného senzora	2 × 0,5 mm^2	10 m
4	Kábel výstražnej lampy	2 × 0,5 mm^2	10 m
5	Kábel elektrického zámku	2 × 0,5 mm^2	10 m
6	Predlžovací kábel akumulátora	2 × 1,5 mm^2	10 m
7	Kábel solárnej energie	2 × 1,5 mm^2	10 m

Kvôli rôznym inštalačným prostrediam musí inštalatér pripraviť napájacie káble pre riadiacu skriňu a pre otvárače brán.

! Poznámka: Výstup kábla by mal smerovať nadol, aby sa zabránilo vniknutiu dažďovej vody do drótu pozdlíž kábla.

7. Smer otvárania brány

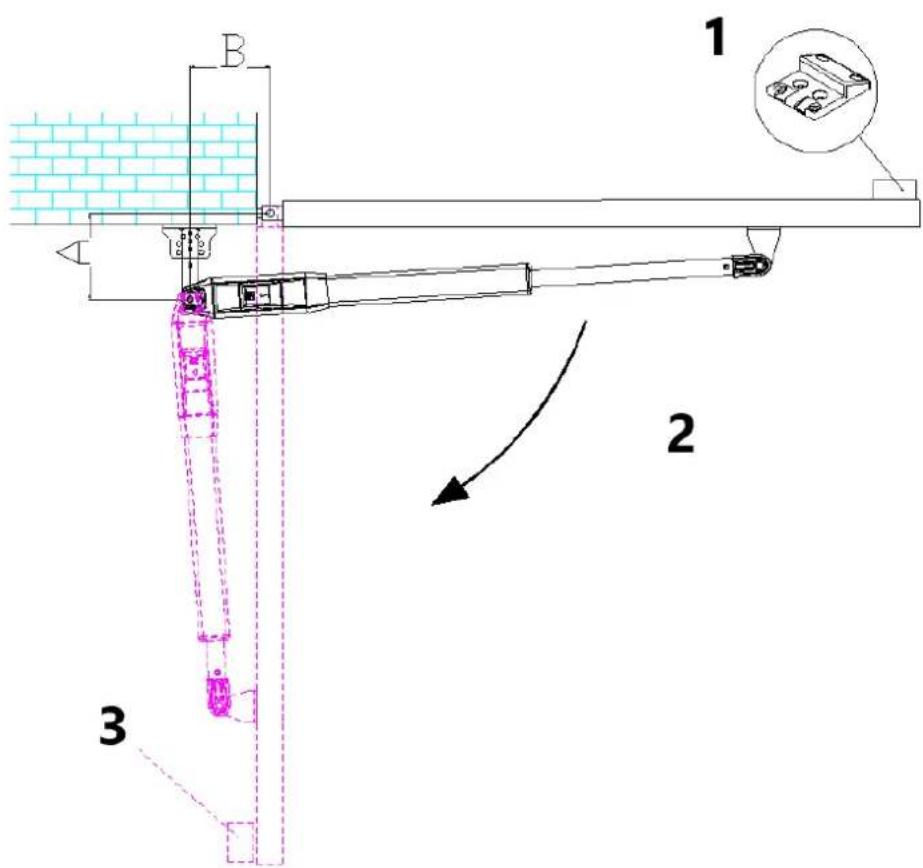

7.1 Brána sa otvára dovnútra

B 1 2 3

Obrázok 2

Odporúčaná veľkost’ inštalácie:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120 mm	101^	108.5^	115^	110^	100.5^	94.5^
140 mm	99.5^	106.5^	112.5^	101^	94^
160 mm	98.5^	104.5^	101.5^	93^
180 mm	97.5^	103^	92^
200 mm	97^	90.5^

Poznámka: Ak je interval medzi bránou a stenou príliš malý alebo ak po úplnom otvorení brány prekáža, nainštalujte bezpečnostnú zarážku brány (pripravenú používatel'om), aby ste zabránili zraneniu osôb alebo poškodeniu majetku.

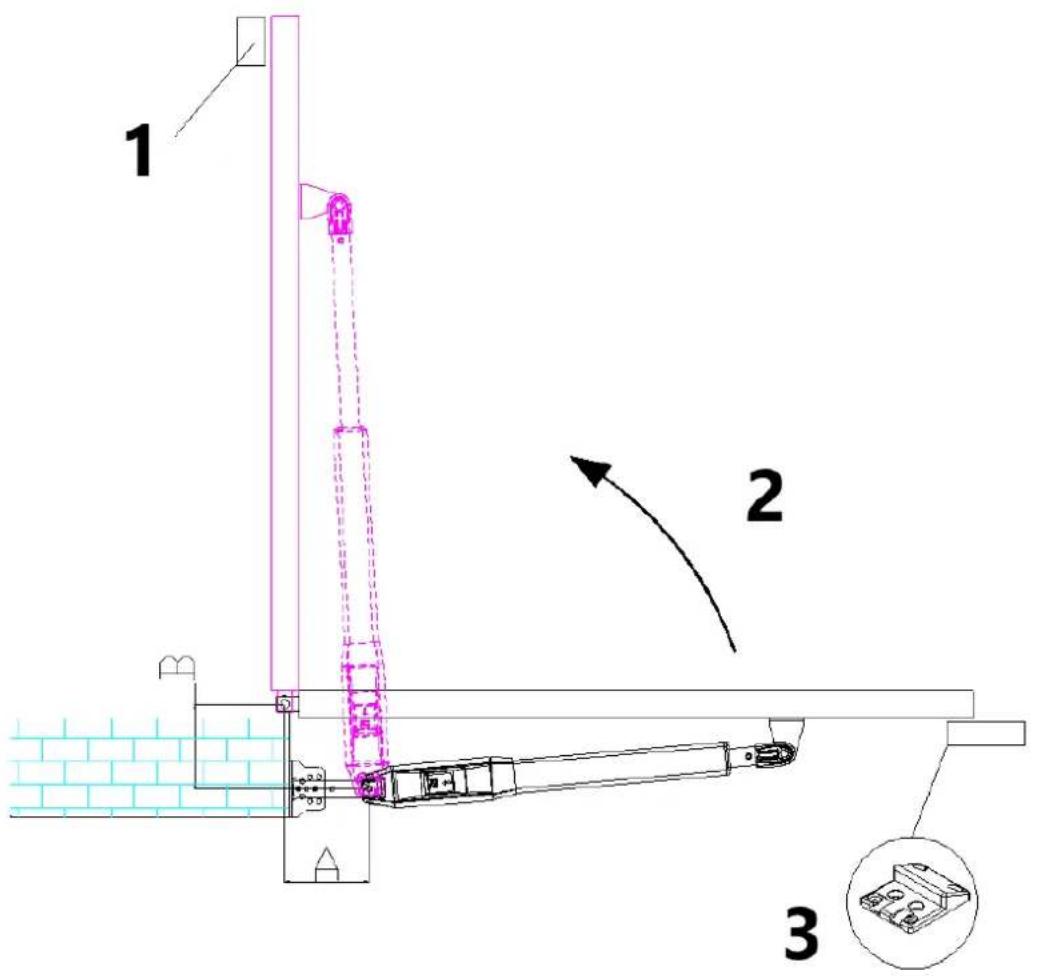

7.2 Brána sa otvára smerom von

1 2 3

Obrázok 3

Odporúčaná vel'kost' inštalácie:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	101^	99.5^	98.5^	97.5^	97^
120 mm	111.5^	108.5^	106.5^	105^	103^	100.5^
140 mm	118.5^	115^	112.5^	106^	96.5^
160 mm	121^	110^	101.5^	93.5^
180 mm	106^	98.5^	92^
200 mm	96.5^	90.5^

Poznámka: Ak je interval medzi bránou a stenou príliš malý alebo ak po úplnom otvorení brány prekáža, nainštalujte bezpečnostnú zarážku brány (pripravenú používatel'om), aby ste zabránili zraneniu osôb alebo poškodeniu majetku.

Ak je po úplnom otvorení brány medzi bránou a stenou dostatok priestoru, potom bezpečnostná zátka nie je nevyhnutnou vol'bou. (Po zablokovaní sa motor zastaví)

8. Kroky inštalácie

8.1 Príprava predtým inštalácia hlavného stroja

a) Pred inštaláciou otvárača brány sa uistite, že brány boli nainštalované správne, uistite sa, že je možné bránu plynulo manuálne ovládať a že koncová zarážka môže účinne zabrániť bráne v pohybe.
b) Pri inštalácii elektrického zámku dodržujte vzdialenosť 15-20 mm medzi dvoma výkyvnými otočnými závesmi. Ak nie je potrebný elektrický zámok, potom nie je potrebné brať do úvahy vzdialenosť medzi dvoma výkyvmi;
c) Odporúčaná montážna výška 2 hlavných strojov je približne 300 \~ 800 mm nad zemou a uistite sa, že existujú spolahlivé pevné body na montáž konzol.

Kábel zakopat'

Pre pevnú inštaláciu hlavných strojov MSW-GDOOR-005B sa odporúča použit rozperné skrutky na upevnenie montážnych konzol.

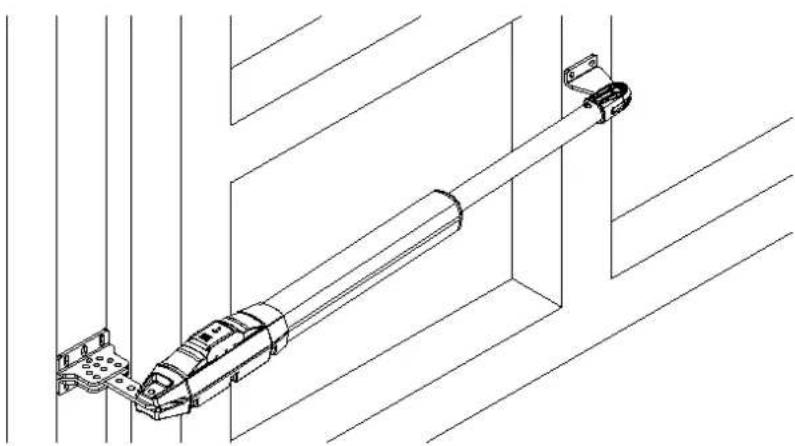

8.2 Inštalácia príslušenstva

A) Pred inštaláciou hlavných strojov najskôr nainštalujte nástennú konzolu na stenu, potom upevnite spojovaciu konzolu a nakoniec nainštalujte prednú montážnu konzolu na bránu.

Poznámka: Pred pripevnením zmerajte sklon, aby ste sa uistili, že predná montážna konzola a spojovacia konzola sú v rovnakej úrovni.

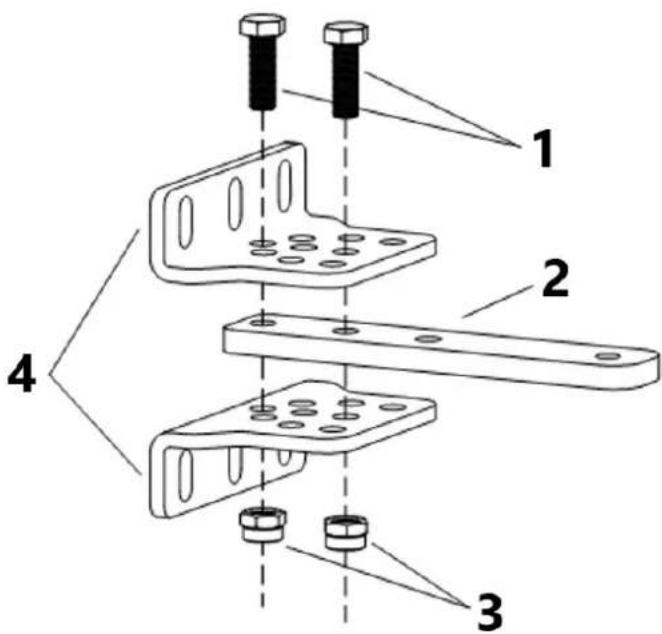

Pripojte spojovaciu konzolu a dve nástenné konzoly, pozrite si obrázok 5.

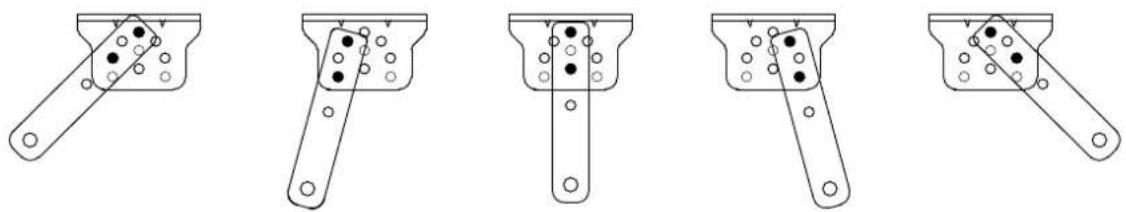

B) Spojovaciu konzolu a nástennú konzolu je možné pripojit podla rôznych podmienok, pozrite si obrázok 6.

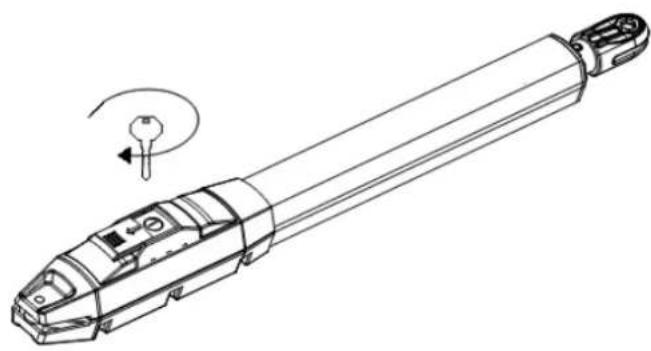

C) Pred inštaláciou odomknite dva hlavné stroje. Spôsob odomknutia: Otvorte kryt manuálneho uvol'nenia, vložte klůč na manuálne uvol'nenie, otáčajte klůčom, kým sa neuvolní, ako je znázornené na obrázku 7, potom otočte teleskopickým ramenom, zistíte, že sa dá l'ahko natiahnuť rukou.

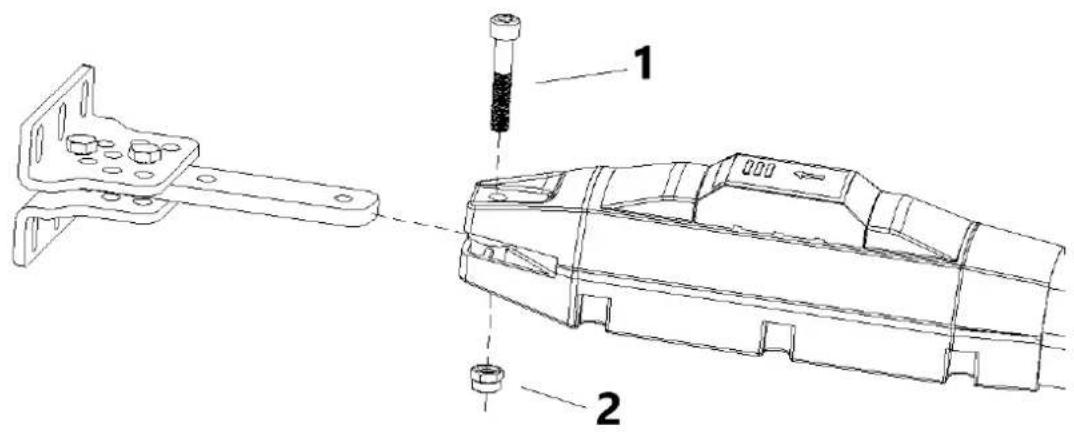

D) Pripojte hlavný stroj k spojovacím konzolám pomocou skrutky a matice, ako je znázornené na obrázku 8.

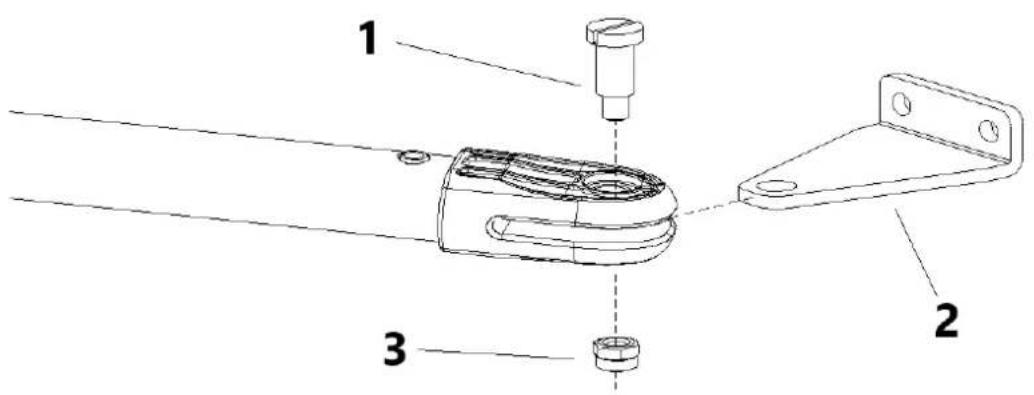

E) Ako je znázornené na obrázku 9 nižšie, pripojte nástennú konzolu k stene podľa označenej polohy. Potom pripojte hlavný stroj k nástennej konzole pomocou skrutky a matice. (Použite vodováhu, aby ste sa uistili, že je inštalácia vyrovnaná.)

- Na zaistenie bezpečnosti a ochrany strojov nainštalujte zarážku brány v koncovej polohe otvorenia, ked' sa brána otvára smerom von, aby sa brána neposunula príliš d'aleko. Medzitým, aby sa umožnilo zatvorenie 2 výkyvov do presnej krajnej polohy, nainštalujte obmedzovaciu

zarážku v zatvorenej krajnej polohe (ako je znázornené na obrázku 3). Podobne, keď sa brána otvára dovnútra, nainštalujte obmedzovaciu zarážku v zatvorenej koncovej polohe (ako je znázornené na obrázku 2).

• Pred inštaláciou hlavného stroja sa prosím uistite, že hlavný stroj a komponenty majú dobrý mechanický výkon a bránu je možné flexibilne ovládat' manuálne.
• Jedna riadiaca jednotka môže volitel'ne poháňat' jeden hlavný stroj alebo dva hlavné stroje.
• Istič zvodového prúdu musí byt' nainštalovaný na mieste, kde je vidiet' pohyb brány, a minimálna montážna výška pre ovládaciu skrinku by mala byt' väčšia ako 1,5 m, aby sa ho deti nedotkli.
• Po inštalácii skontrolujte, či sú mechanické vlastnosti dobré alebo nie, či je pohyb brány flexibilný alebo nie po odomknutí a či je infračervený senzor (volitel'ný) nainštalovaný správne a efektívne.

9. Zapojenie a ladenie

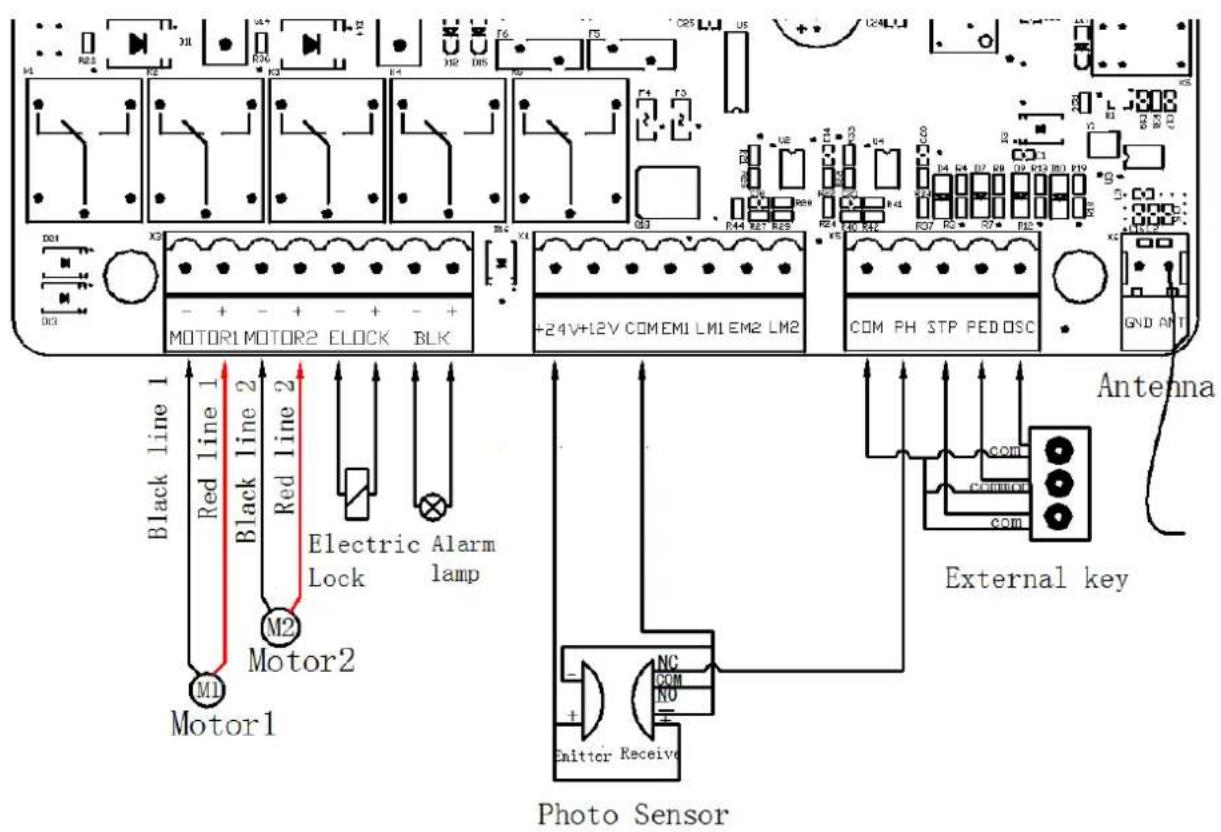

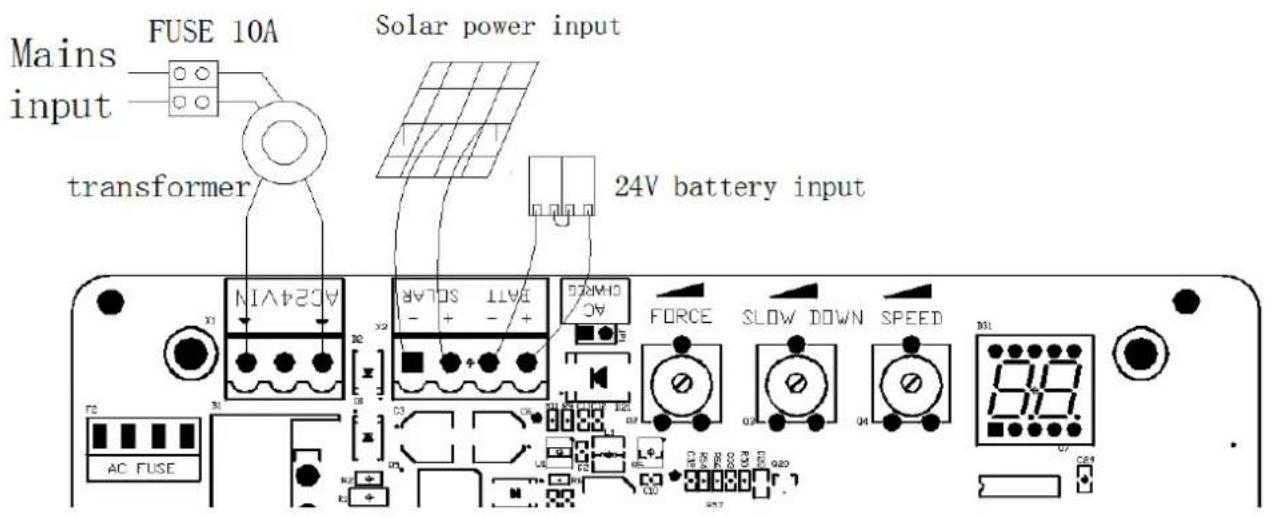

9.1 pokyny na zapojenie

Mains input FUSE 10A transformer Solar power input 24V battery input AC24V1N X1 X2 X3 SOLAR + - + - + - ACMRC FORCE SLOW DOWN SPEED AC FUSE AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC

Black line 1 Red line 1 Black line 2 Red line 2 M2 Motor2 M1 Motor1 Electric Alarm Lock lamp M2 M1 Photo Sensor External key Antenna COM PH STP PEDOSC COM NC COM NO + Emitter Receive GND ANT

Obrázok 11

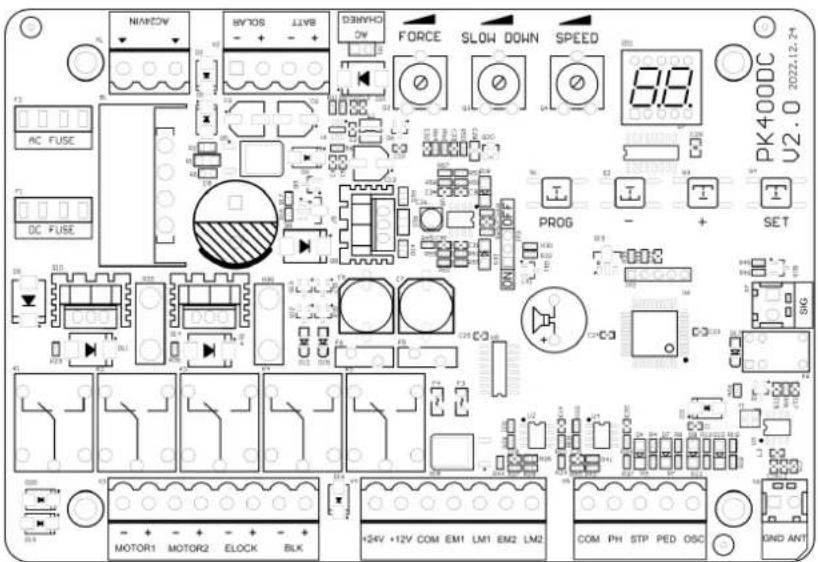

9.2 Výkres riadiacej dosky a pokyny

NIM/CON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Obrázok 12

Terminál Popis
1. AC24VIN	Vstup pre napájanie 24 VAC
2. +SOLAR-	Vstup solárnej energie
3. +BATT-	Vstup na batériu 24V
4. SILA	Sila odporu
5. SPOMAL'	Pomalá vzdialenosť zastavenia
6. RÝCHLOSŤ	Rýchlosť pohybu
7. MOTOR1 Výstup motora	1
8. MOTOR2	Výkon motora 2
9. -ELOCK+	Výstup elektrického zámku
10. -BLK+	Výstup poplachovej lampy (Poznámka: dávajte pozor na negativne a pozitívne.)
11. +24V 24V výstup kladný
12. +12V	12V výstup pozitívny (žiadny výstup v nečinnom stave)
13. EM1	Výkon motora 1 Hallovho senzora
14. LM1	Vstup limitného signálu Hallovho snímača Motor1
15. EM2	Výstupný výkon Hallovho snímača Motor2
16. LM2	Vstup limitného signálu Hallovho snímača Motor2
17. PH	Vstup fotosenzora je aktívny
18. PED	Vstup pre jednu bránu/pre chodcov je aktívny
19. OSC	Jednokanálový vstup aktívny
20. ANT	Anténa
21. COM	Spoločné
22. SIG	Signál je normálne zatvorený až po nasadení dverí

WIFI Module(24VDC)
Obrázok 14

9.3 Nastavenie digitálnej obrazovky

Ked' riadiaca doska funguje, užívatelia môžu kontrolovať pracovný stav otvárača brány pomocou digitálnej obrazovky na ovládacej doske.

: žiadny vstup;

: v stave otvorenia;

: v uzavretom stave;

: manuálny mód;

: cestovné nastavenie;

9.4 Nastavenie pohybu (VELMI DÔLEŽITÉ)

Pri prvej inštalácii otváračov brány musí inštalatér nastavit' otvorené a zatvorené polohy koncového spínača pre chod jazdy.

Otvorte obe strany brány a zamknite spojku a potom stlačte a podržte tlačidlo „+“ na ovládacej doske, kým sa na digitálnej obrazovke nezobrazí „SU“. Po tomto kroku sa brána najskôr rozbehne v smere zatvárania a zastaví sa a potom sa brána automaticky otvorí. Ked’ sú dve krídlové brány úplne otvorené, brány sa automaticky zatvoria druhýkrát a nastavenie jazdy sa dokončí, ked’ sa brány zatvoria. Ak nie je vhodná vzdialenost počiatočnej pomalej rýchlosti brány, upravte vzdialenost pomocou tlačidla "SPOMALAŤ".

Poznámka:

• Zapojenie: čierny vodič hlavného motora 1 je pripojený k l'avej strane MOTOR1; Hnedý kábel hostitela 1 sa pripája k pravej strane MOTOR1. Čierny kábel hlavného motora 2 sa pripája k l'avej strane MOTOR2; Hnedý kábel hlavného motora 2 sa pripája k pravej strane MOTOR2.
• V režime s jednými dverami sa hostitel' pripojí k MOTOR1.
• Ak sa brána náhle zastaví počas nastavovania pohybu, zvýšte odporovú silu.
• Ak sa brána nezastavila, keď narazila na prekážky počas nastavovania pohybu, primerane znížte odporovú silu.
• Inštalatér musí po úprave trimra "SPEED" zopakovať nastavenie pohybu.

9.5 Nastavenie trimrov

Trimmer citlivosti na prekážky

Upravit citlivost prekážky - otáčaním v smere hodinových ručičiek zvýšite, proti smeru hodinových ručičiek znížite citlivost prekážky. Ak sa vyskytnú vplyvy prostredia, ako je silný vietor, upravte zastrihávač podľa prostredia.

Nízkorychlostný zastrihávač vzdialenosti

Ak chcete upraviť vzdialenost' pri nízkej rýchlosti - otáčaním v smere hodinových ručičiek zvýšite, proti smeru hodinových ručičiek znížite vzdialenost' pri nízkej rýchlosti. Nenastavujte veľmi krátku vzdialenost' pri nízkej rýchlosti, aby ste predišli kolízii brány.

Trimmer rýchlosti pohybu brány

Ak chcete nastaviť rýchlost pohybu brány - otáčaním v smere hodinových ručičiek zrýchlite, proti smeru hodinových ručičiek spomalíte. Zastrihávač je možné nastaviť tak, aby sa zmenil čas chodu otvárania a zatvárania. Toto nastavenie je potrebné ukončit pred nastavením jazdy.

Otáčanie v smere hodinových ručičiek: zvýšenie

SILA

Trimmer citlivosti na prekážky

SPOMAL'

Nízkorychlostný zastrihávač vzdialenosti

RÝCHLOŠŤ

Trimmer rýchlosti pohybu brány

Obrázok 15

Stlačte a podržte tlačidlo "-", kontrolka budíka bude stále blikať a digitálna obrazovka zobrazí režim dial'kového ovládania -- " PO" -- jednokanálový režim dvoch krídlových brán; „Pd" -- jednobránový štvorkanálový režim; Stlačte tlačidlo dial'kového ovládača, ktorý chcete pridať, digitálna obrazovka zobrazí číslo aktuálne uloženého dial'kového ovládača, potom je učenie dial'kového ovládača dokončené. (Predvolené nastavenie nového spárovaného ovládača ovládanie je v režime dvoch krídlových brán s jedným kanálom).

9.6.3 Špeciálne tlačidlo s klúčom na dial'kovom ovládači

Kombinačný klúč C(stop)+D(jediná brána) -- vstúpte do učenia dial'kového ovládania.

9.7 Nastavenia riadiacej dosky

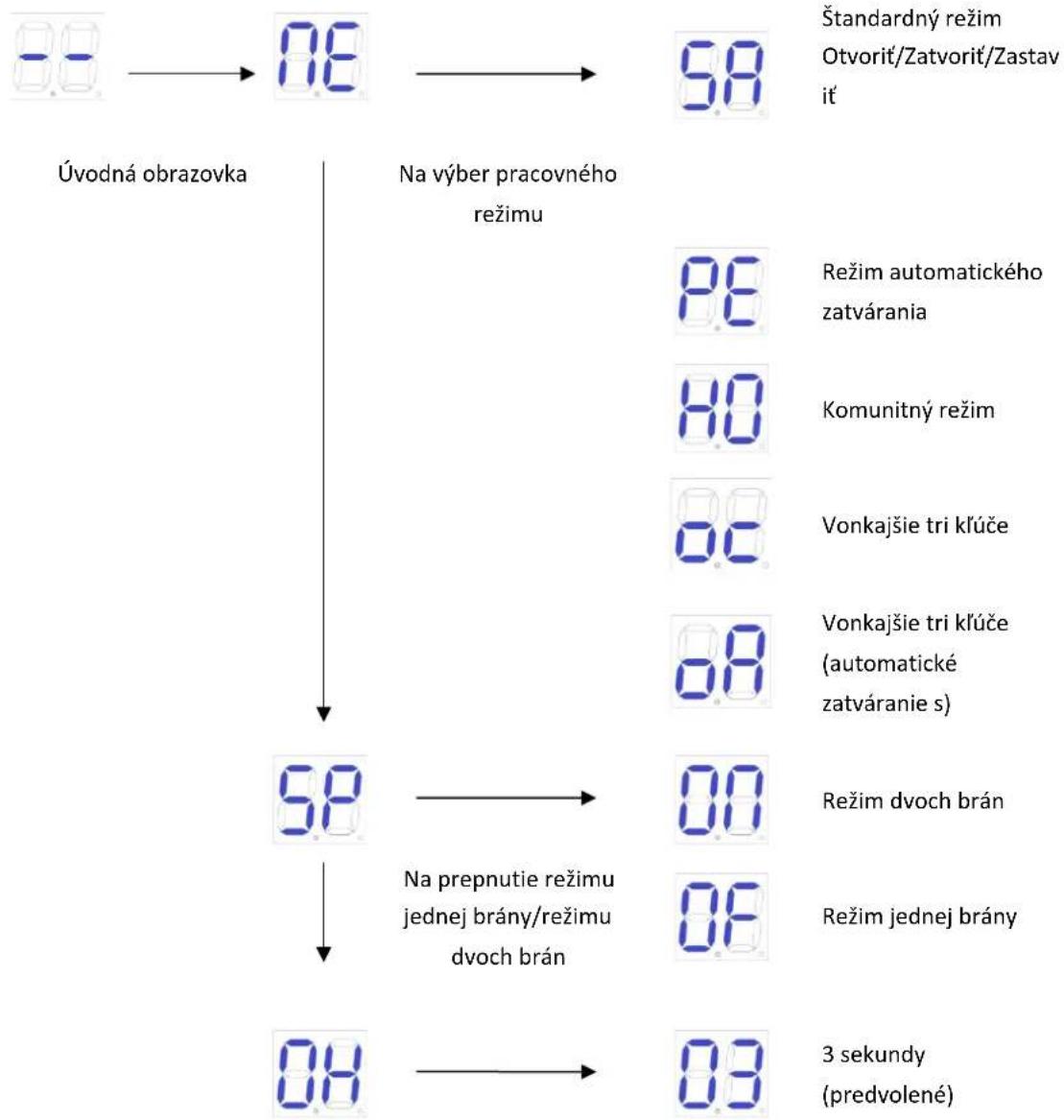

9.7.1 Základná ponuka

Stlačte "PROG" pre vstup do základnej ponuky;

Digitálna obrazovka zobrazuje „NE“, vyberte d'alšie funkcie tohto menu tlačidlami „+“ a „-“.

Stlačte "SET" pre potvrdenie alebo pre vstup do podmenu.

Ak chcete opustit menu, stlačte "PROG".

Ak počas jednej minúty nezadáte žiadny príkaz, ponuka sa automaticky ukončí.

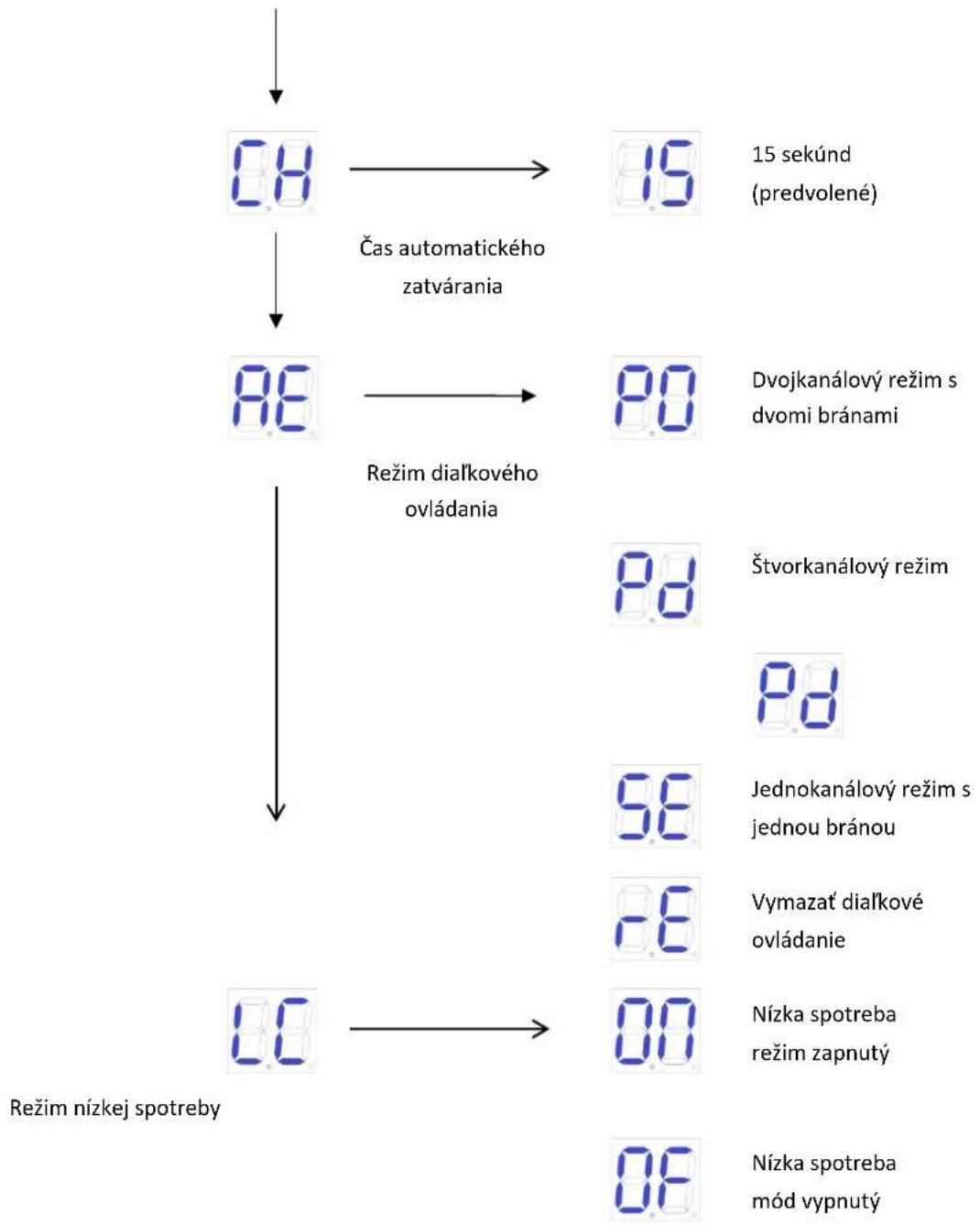

Základné menu

Časový interval
otvorenej brány

9.7.2 Inštrukcia základnej ponuky

Ponuka	Možnosť	Predvolené/Pozor
Stlačte "PROG" pre vstupdo základnej ponuky .	Na výber stlačte „+“ (hore) alebo „-“ (dole);Pre potvrdenie stlačte „SET“.Štandardný režim; O/C/S(otvorit'/zatvorit'/zastavit').Štandardný režim O/S/C s funkciouautomatického zatvárania. Ked' sa brána otvorí,automaticky sa zatvorí po čase automatickéhozatvorenia. Ak sa počas čakacej dobyautomatického zatvárania odošle príkaz „zatvorbránu“, funkcia automatického zatvárania sa zruší.
Pracovný režim	Komunitný režim (s funkciouautomatického zatvárania). Ked' sa brána otvorí,žiadny príkaz brány nebude reagovať, kým sabrána automaticky nezatvorí. Ak používateľ odošlepríkaz brány počas procesu zatvárania, brána saznova otvorí. Ak je počas čakacej dobyautomatického zatvárania odoslaný príkaz brány,táto čakacia doba sa prepočíta. Ak sa brána úplnenezatvorí viac ako desaťkrát za sebou, funkciaautomatického zatvárania sa zruší a brána sazatvorí opätovným odoslaním príkazu nazatvorenie brány. Upozorňujeme, že vkomunitnom režime má brána stále funkciuautomatického zatvárania v prípade prekážok.	Štandardnýrežim; O/C/S(otvorit'/zatvorit'/zastavit').

Externé tri klúče

	(otvorit/zatvorit/zastavit)
	Externé tri tlačidlá o/p/s (automatické zatváranie s)
Single Gate/Dual Gate Switch	Režim dvoch brán (predvolené). Režim jednej brány.		Režim dvoch brán.
Časový interval otvorenej brány	00-10: Časový interval otvorenia brány je 0-10 sekúnd (predvolené 3 sekundy). Ak je interval kratší ako 2 sekundy, potom nie je možné použiť elektrický zámok.		3 sekundy.
Čas automatického zatvárania	Čas automatického zatvárania je možné nastavit na 15 (predvolené), 30, 60, 90 sekúnd.		15 sekúnd.
Režim dial'kovéhoovládania	Dvojkanálový režim s dvomi bránami.Štvorkanálový režim.Jednokanálový režim s jednou bránou.Vymažte všetky spárované dial'kovéovládače		Dvojkanálovýrežim s dvomi bránami.
Režim nízkej spotreby	Režim nízkej spotreby je zapnutýAk na úvodnej obrazovke neprebehne žiadnaoperácia, riadiaca doska po 1 minúte automatickyprejde do režimu nízkej spotreby.Režim nízkej spotreby je vypnutý		Režim nízkejspotreby je zapnutý

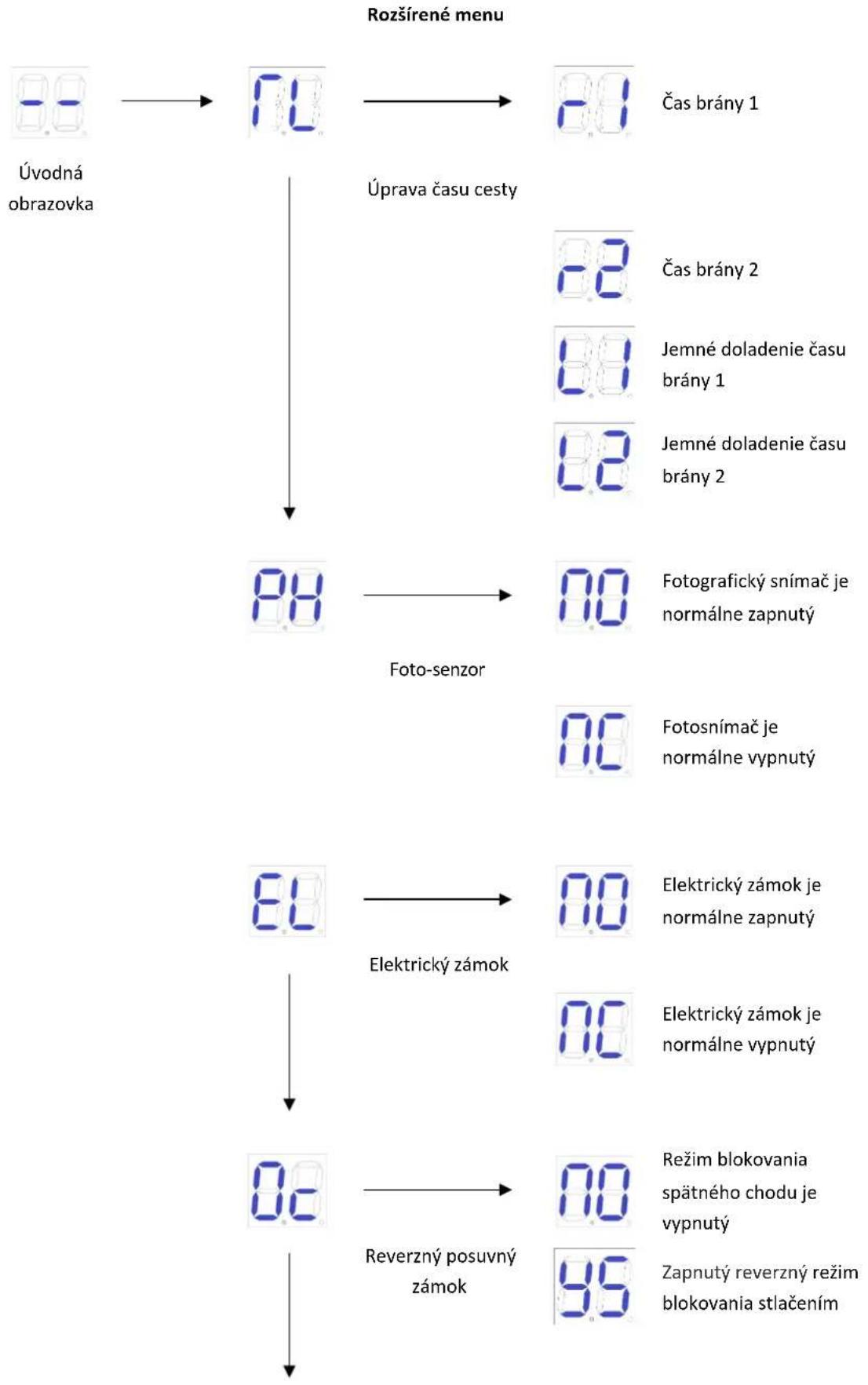

Dlhým stlačením „PROG“ na 2 sekundy vstúpite do rozšíreného menu.

Krátkym stlačením tlačidla „SET“ potvrdíte alebo vstúpite do podponuky.

Ak počas jednej minúty nezadáte žiadny príkaz, ponuka sa automaticky ukončí.

PonukaDlhým stlačením „PROG“ na 2 sekundy vstúpite do základnej ponuky.	MožnosťNa výber stlačte „+“ (hore) alebo „-“ (dole);Pre potvrdenie stlačte „SET“.	Predvolené/Pozor
Úprava času cesty	Čas brány 1Čas brány 2Jemné časové doladenie brány 1Jemné doladenie času brány 2	Po automatickom učení, ak zdvih nie je ideálny, je možné ho nastaviť manuálne. Čím kratší je čas pod hranicou odporu, tým väčšia je vzdialenosť spomalenia brány. A v limite Hall platí, že čím kratší čas, tým kratší chod brány.
Fotografický senzor	N/C; fotosnímač je normálne zapnutý.[ené][N/O; foto senzor je normálne vypnutý.	N/O; foto senzornormálne zapnutý.
Elektrický zámok	Elektrický zámok je normálne zapnutý.[ené][Elektrický zámok je normálne vypnutý.	Elektrický zámok je normálne zapnutý.
Reverzný posuvný zámok	(Ked’ je elektrický zámok spustený, M1 pobeží na určitú vzdialenosť v smere dverí, aby sa zabránilo zaseknutiu elektrického zámku a nedajú sa otvorít.)	Režim blokovaniaspätného chodu je vypnutý
Výstražná lampa	Kontrolka alarmu normálne svieti. napájanie 24V. (predvolené)Kontrolka alarmu normálne bliká. napájanie 24V.	Kontrolka alarmunormálne svieti. napájanie 24V.
Výber otvárača brány	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (predvolené)MSW-GDOOR-004B	MSW-GDOOR-005B.
Smer dverí	Brána sa otvára dovnútra (predvolené)Brána sa otvára smerom von	Brána sa otváradovnútra
Predvolené výrobnénastavenie	Zrušte predvolené výrobné nastavenie.Predvolené výrobné nastavenie dokončí.

10. Iní

10.1 Údržba

Každý mesiac skontrolujte, či brána funguje normálne.

Z dôvodu bezpečnosti sa odporúča každá brána vybaviť infračerveným chráničom a je potrebná aj pravidelná kontrola.

Pred inštaláciou a prevádzkou otvárača brány si pozorne prečítajte všetky pokyny.

Vyhradzujeme si právo na zmenu návodu bez predchádzajúceho upozornenia.

10.2 Chybové hlásenie

Chyby, ktoré sa môžu vyskytnút, ked' dvere fungujú správne

Nesprávna indikácia Príčina chyby Riešenie
[XXXT]	Dvere 1 Bránia v otváraní	1. Skontrolujte, či pri otváraní dverí 1 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenost' spomalenia
	Dvere 2 Bránia v otváraní	1. Skontrolujte, či pri otváraní dverí 2 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenost' spomalenia
	Dvere 2 sa zatvárajú s t'ažkosťami	1. Skontrolujte, či pri zatvorených dverách 1 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenost' spomalenia
	Dvere 2 sa zatvárajú sťažkostami	1. Skontrolujte, či pri zatvorených dverách 2 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenosť spomalenia
	Infračervené odpojenie	1. Skontrolujte stav infračerveného nastavenia2. Či sú v infračervenom žiarení oklúzie
	Dvere 1 sa zatvoria pred dverami 2	1. Naučte sa znova svoj itinerár2. Upravte časový interval otvárania
	Motor pracuje príliš dlho	1. Skontrolujte, či ste dokončili itinerár2. Poškodenie komponentov „Hall“.
	Žiadny študijný itinerár Znova dokončite cestu

10.3 Riešenie problémov

Problémy	Možné dôvody	Riešenia
Brána sa nedá normálne otvorit' ani zatvorit' a displej nesvieti.	1. Napájanie je vypnuté.2. Poistka je spálená.3. Napájacie vedenie riadiacej dosky s problémom.	1.Zapnite napájanie.2.Skontrolujte poistku, ak je spálená, vymeňte ju.3. Znovu zapojenie podľa pokynov.
Brána sa môže otvorit', ale nie zatvorit'.	1.Zapojenie fotobunky s problémom.2.Montáž fotobunky s problémom.3.Fotobunka je blokovaná predmetmi.4. Citlivosť prekážky je príliš vysoká.	1.Ak nepripojíte fotobunku, uistite sa, že 5 a 6, 5 a 7 skratujú; ak pripojíte infračervený senzor, uistite sa, že je zapojenie správne a fotobunka je NC2.Uistite sa, že montážna poloha fotobunky môže byť vzájomne zarovnaná.3. Odstráňte prekážku.4. Znížte citlivosť prekážky.
Diaľkové ovládanie nefunguje.	1. Úroveň nabitia batérie dialľkového ovládača je nízka.2. Učenie dialľkového ovládania nie je dokončené.	1. Vymeňte batériu dialľkového ovládača.2. Znova vykonajte učenie dialľkového ovládania.
Stlačte tlačidlo OPEN, CLOSE, brána sa nepohybuje, motor má hluk.	Pohyb brány nie je plynulý.	Podľa aktuálnej situácie upravte motor alebo bránu.
Vypol sa spínač úniku.	Skrat napájacieho vedenia alebo skrat vedenia motora.	Skontrolujte zapojenie.
Pracovná vzdialenost dialľkového ovládača je príliš krátka.	Signál je zablokovaný.	Pripojte anténu externého prijímača, 1,5 metra nad zemou.
Brána sa presunie do strednej polohy pre zastavenie alebo spätný chod.	1. Výstupná sila motora nestačí.2. Citlivosť prekážky je príliš vysoká.3. Brána sa stretáva s prekážkou.	1.Skontrolujte, či je výkon transformátora normálny, ak nie, vymeňte transformátor.2. Upravte TR2.3. Odstráňte prekážku.
