BEDIENUNGSANLEITUNG GDOOR-005B MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Liebe Nutzer,

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie die Anleitung vor dem Zusammenbau und der Benutzung sorgfältig durch. Bitte lassen Sie das Handbuch nicht liegen, wenn Sie dieses Produkt an Dritte weitergeben.

1. Sicherheitshinweise

• Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch. Es enthält wichtige Informationen zur Installation, Verwendung, Wartung und Sicherheit.
• Jegliche undefinierte Bedienung im Rahmen dieser Anleitung ist nicht erlaubt, eine unsachgemäße Verwendung kann das Produkt beschädigen und sogar zu Verletzungen oder Sachschäden führen.
  Um die möglichen Gefahren während der Installation oder des Betriebs des Drehtorantriebs zu berücksichtigen, muss die Installation streng nach der Baunorm und dem elektrischen Betriebsverfahren erfolgen.
• Vergewissern Sie sich vor der Installation, dass die verwendete Netzspannung mit der Versorgungsspannung dieses Produkts übereinstimmt. Überprüfen Sie, ob der Leckageschutzschalter installiert ist und das Erdungssystem korrekt ist.
• Bitte prüfen Sie, ob zusätzliche Ausrüstung oder Materialien erforderlich sind, um die spezifischen Anforderungen zu erfüllen.
• Die Entsorgung des Verpackungsmaterials muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen.
• Bitte verändern Sie keine Teile, außer denen, die in dieser Anleitung beschrieben sind. Jede undefinierte Änderung kann eine Fehlfunktion verursachen. Für hieraus resultierende Schäden am Produkt haftet das Unternehmen nicht.
• Bitte lassen Sie kein Wasser oder andere Flüssigkeiten in den Controller oder andere offene Geräte eindringen. Bitte unterbrechen Sie sofort die Stromzufuhr, wenn einer der genannten Fälle eintritt.
• Bitte halten Sie dieses Produkt von Hitze und offenem Feuer fern. Weil es die Komponenten beschädigen, den Ausfall verursachen oder andere Gefahren verursachen kann.

• Achten Sie darauf, dass keine Fahrzeuge, Personen oder Gegenstände durchfahren, während sich das Drehtor bewegt.

• Zur Vermeidung von Personen- und Sachschäden müssen Klemmschutzvorrichtungen wie z. B. Infrarotschutzschalter installiert werden. Das Unternehmen haftet nicht für Schäden oder Unfälle, die sich daraus ergeben.

• Die Installation, Verwendung und Wartung dieses Produkts muss von Fachleuten durchgeführt werden.
• Kinder dürfen die Steuergeräte und Fernbedienungen nicht berühren.
• An dem Drehtor muss ein Warnschild entsprechend der nationalen Norm angebracht werden.

• Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen gut auf.

• Packliste (Standard)

Nr. Abbildung Name Menge
1		Hauptmaschine 2
2		Steuerkasten 1
3		Taste für manuelle Entriegelung 2
4		Fernsteuerung 2
5		Wandhalterung 4
6		Vordere Halterung 2
7		Verbindungsbügel	2
8		Schraube M8X25 4
9		Befestigungsschraube (kurz) 2
10		Schraube M8×45 2
11		Selbstsichernde Mutter M8 8
12		Grenzwertiger Stopper 1

Packliste (fakultativ)

Nr. Abbildung Name Menge
1		Infrarot-Sensor 1
2		Kabelloses Tastenfeld	1
3		Alarmleuchte	1
4		Elektrisches Schloss	1
5		Akkumulator	2

Aufgrund der unterschiedlichen Installationsumgebungen bietet unser Unternehmen kein

Installationszubehör zur Befestigung und Verbindung von Toröffner und Wand an. Bitte bereiten Sie dieses Installationszubehör entsprechend den tatsächlichen Gegebenheiten vor.

1. Technische Parameter

Modell MSW-GDOOR-005B
Versorgungsquelle 230V~/50Hz
Motorleistung	30W
Geschwindigkeit der Torbewegung	18~22s/ 90°
Max. Gewicht eines einzelnen Blattes	200 kg
Maximale Länge des Einblattes	2 m
Maximale Kraft	2200 N
Max. Kolbenhub	32 cm
Entfernung der Fernbedienung	≥30 m
Fernsteuerungsmodus	Modus mit einer/vier Tasten
Akkumulator (optional)	DC24V (4,5Ah oder 9sAh)
Geräuschemission ≤≤58 dB
Maximale Anzahl von unterstützten Fernbedienungen	32 Stück
Entfernte Frequenz 433.92 MHz
Arbeitstemperatur -20°C - +70°C
Gewicht der Verpackung	10 kg

4. Einbau-Zeichnung

1 - Solarmodul
2 - Batteriekasten
3 - Steuerkasten
4 - Alarmleuchte
5 - Kabellose Tastatur (außerhalb der Wand)
6 - Torantrieb
7 - Infrarot-Sensor
8 - Toröffner
9 - Elektrisches Schloss
10 - Grenzwert-Stopper

Der MSW-GDOOR-005B Drehtoröffner ist für ein einflügeliges Tor mit einem Gewicht von weniger als 200 kg und einer Länge von weniger als 2 m geeignet. Der Antrieb erfolgt über ein Planetengetriebe in Kombination mit dem Schneckengetriebe. Dieser Toröffner muss zum Schutz innerhalb des Geheges oder Hofes installiert werden.

5. Erforderliche Werkzeuge für die Standardinstallation

	Nr.6Inbusschlüssel		Wasserwaage
	Schlitzschraubendreher		Klebeband
	Kreuzschlitzschraubendreher		VerstellbarerSchraubenschlüssel X 2
	Schlupfstall

Hinweis: Die Kabel müssen für die Verwendung im Freien geeignet sein.

6. Kabel-Liste

	Kabel Anwendung	Material der Kabel	Max. Länge
1	Stromversorgungskabel der 220-V-Steuereinheit	3 × 2,5mm^2 (>30m) 3 × 1,5mm^2 (<30m)	Unbegrenzt
2	Kabel für die Stromversorgung des Toröffners	2 × 1,5mm^2 15m
3	Kabel des Infrarotsensors	2 × 0,5mm^2	10m
4	Kabel der Alarmlampe	2 × 0,5mm^2	10m
5	Kabel eines elektrischen Schlosses	2 × 0,5mm^2	10m
6	Verlängerungskabel des Akkus	2 × 1,5mm^2	10m
7	Kabel für Solarenergie	2 × 1,5mm^2	10m

Aufgrund der unterschiedlichen Installationsumgebungen muss der Installateur die Stromkabel für den Schaltkasten und für die Toröffner vorbereiten.

Hinweis: Der Kabelausgang sollte nach unten gerichtet sein, damit kein Regenwasser in das Kabel eindringen kann.

7. Richtung der Toröffnung

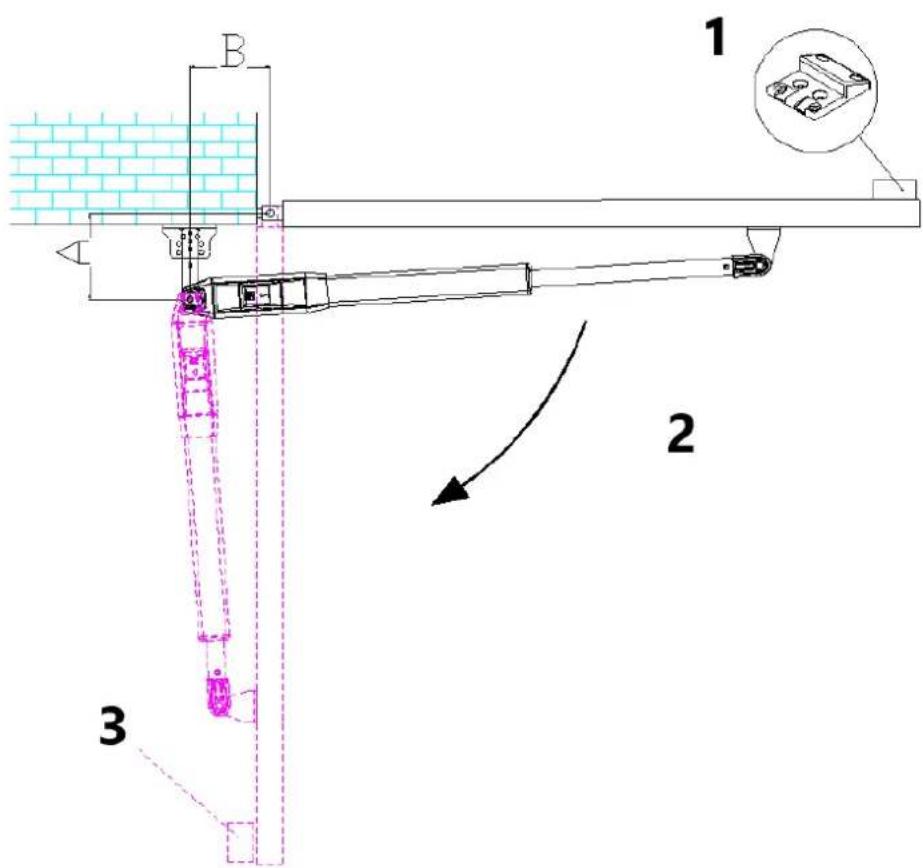

7.1 Das Tor öffnet sich nach innen

B 1 2 3

Abbildung 2

1 - Begrenzungsstopper
2 - Richtung der Toröffnung
3 - Sicherheitsstopfen

Empfohlene Installationsgröße:

Hinweis: Wenn der Abstand zwischen dem Tor und der Wand zu gering ist oder es zu Störungen kommt, nachdem das Tor vollständig geöffnet wurde, installieren Sie bitte einen Tor-Sicherheitsstopper (vom Benutzer vorzubereiten), um Personen- oder Sachschäden zu vermeiden.

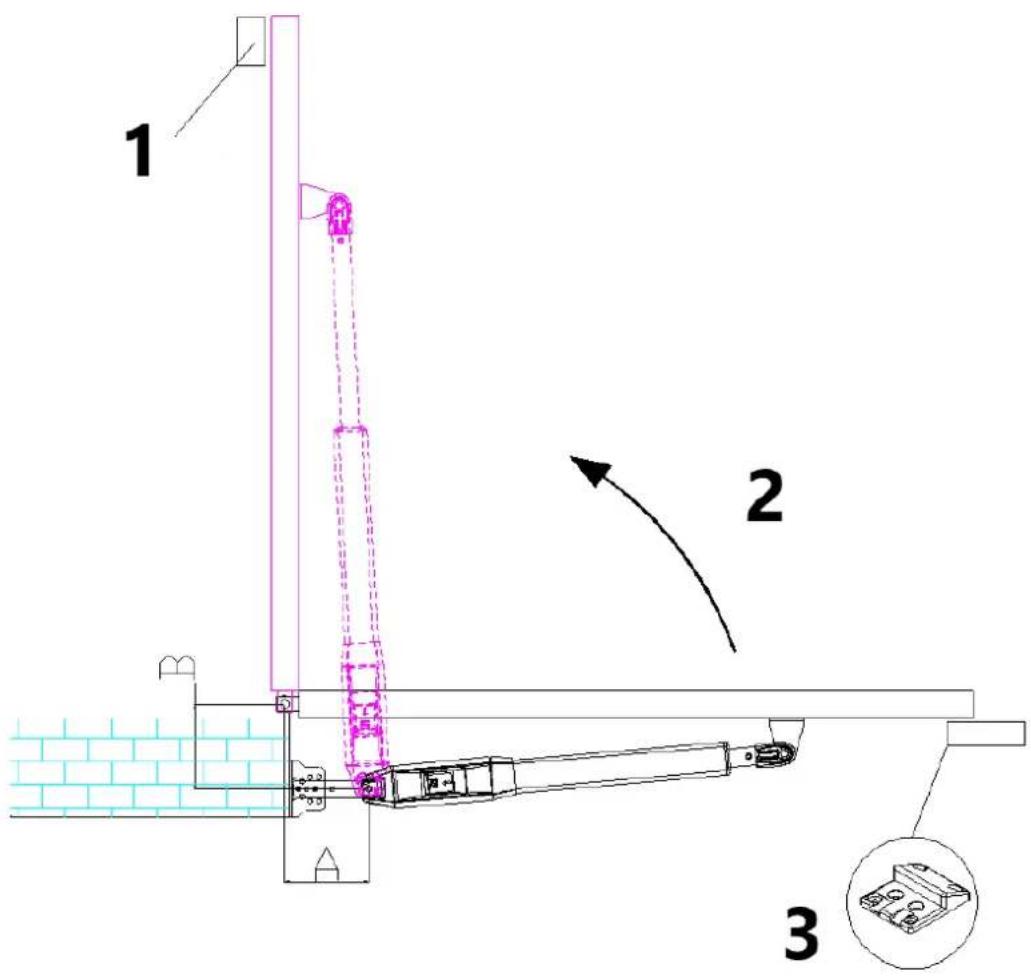

7.2 Das Tor öffnet sich nach außen

1 2 3

Abbildung 3

1 - Sicherheitsstopper
2 - Richtung der Toröffnung
3 - Grenzwertiger Stopper

Empfohlene Installationsgröße:

Hinweis: Wenn der Abstand zwischen dem Tor und der Wand zu gering ist oder es zu Störungen kommt, nachdem das Tor vollständig geöffnet wurde, installieren Sie bitte einen Tor-Sicherheitsstopper (vom Benutzer vorzubereiten), um Personen- oder Sachschäden zu vermeiden.

Wenn zwischen dem Tor und der Wand genügend Platz ist, nachdem das Tor vollständig geöffnet wurde, ist der Sicherheitsstopper keine zwingende Option. (Der Motor hält an, nachdem er blockiert wurde)

8. Schritte zur Installation

8.1 Vorbereitung vor der Installation der Hauptmaschine

a) Bevor Sie den Toröffner installieren, vergewissern Sie sich bitte, dass die Tore korrekt installiert wurden, dass das Tor reibungslos von Hand betätigt werden kann und dass der Endanschlag eine weitere Bewegung des Tores wirksam verhindern kann.
b) Bitte halten Sie einen Abstand von 15-20 mm zwischen den beiden Schaukeln ein, um das Elektroschloss zu installieren. Wenn keine elektrische Verriegelung erforderlich ist, muss der Abstand zwischen den beiden Schaukeln nicht berücksichtigt werden;
c) Die empfohlene Montagehöhe der 2 Hauptmaschinen ist ca. 300 \~ 800mm über dem Boden, und stellen Sie sicher, dass es zuverlässige Fixpunkte für die Montagebügel gibt.

Kabel vergraben

Um den normalen Betrieb des Torantriebs zu gewährleisten und die Kabel vor Beschädigungen zu schützen, verwenden Sie bitte zwei PVC-Rohre, um die Motor- und Stromkabel sowie die Steuerkabel getrennt zu verlegen. Ein PVC-Rohr für Motor- und Stromkabel, das andere für Steuerkabel.

Befestigung der Montagebügel

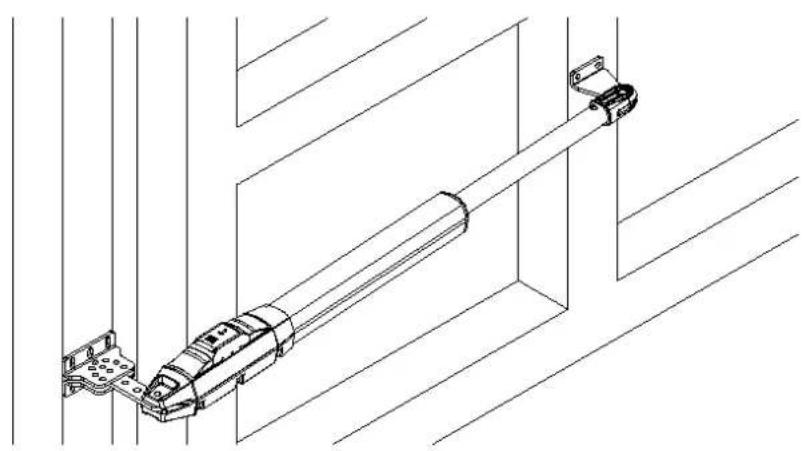

Um die MSW-GDOOR-005B-Hauptmaschinen fest zu installieren, wird empfohlen, die Befestigungsbügel mit den Dehnschrauben zu befestigen.

8.2 einbau von zubehör

A) Bevor Sie die Hauptmaschinen installieren, montieren Sie bitte zuerst die Wandhalterung an der Wand, dann befestigen Sie die Verbindungshalterung und schließlich die vordere Montagehalterung am Tor.

Hinweis: Bitte messen Sie vor der Befestigung das Gefälle, um sicherzustellen, dass die vordere Halterung und die Verbindungshalterung auf der gleichen Höhe liegen.

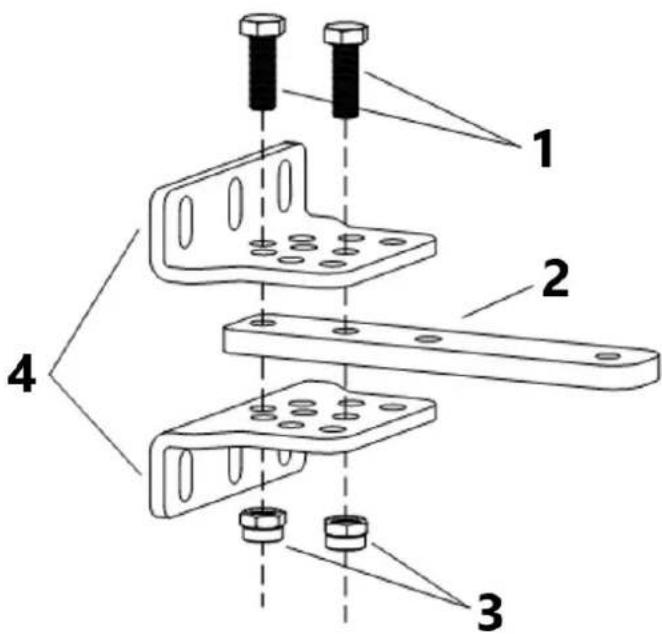

Verbinden Sie den Verbindungsbügel und die beiden Wandhalterungen, siehe Abbildung 5.

1 - Schraube M8x25
2 - Verbindungsbügel
3 - Selbstsichernde Mutter M8
4 - Wandhalterungen

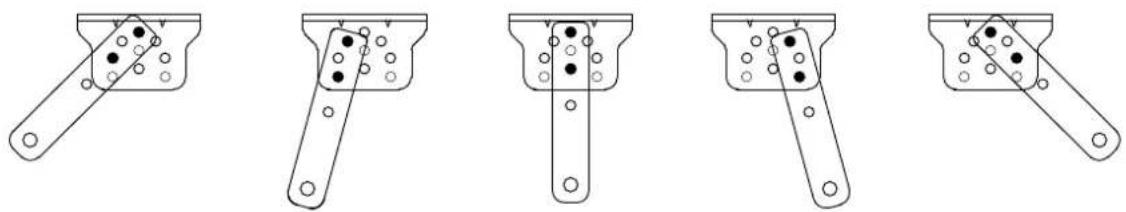

B) Der Verbindungsbügel und die Wandhalterung können je nach den unterschiedlichen Bedingungen angeschlossen werden, siehe Abbildung 6.

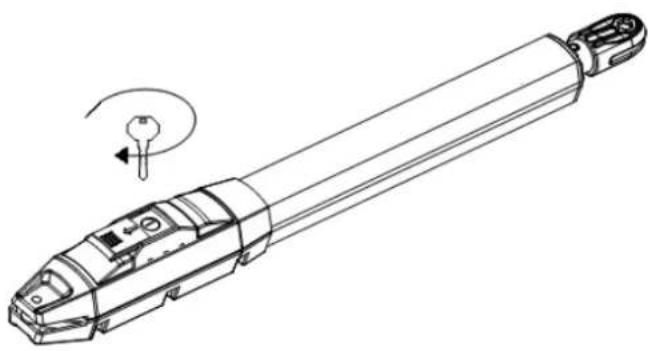

C) Vor der Installation entsperren Sie bitte die beiden Hauptmaschinen. Entriegelungsmethode: Öffnen Sie die Abdeckung der manuellen Entriegelung, stecken Sie den Schlüssel für die manuelle Entriegelung ein, drehen Sie den Schlüssel, bis er entriegelt ist (siehe Abbildung 7), und drehen Sie dann den Teleskoparm, der sich leicht von Hand ausziehen lässt.

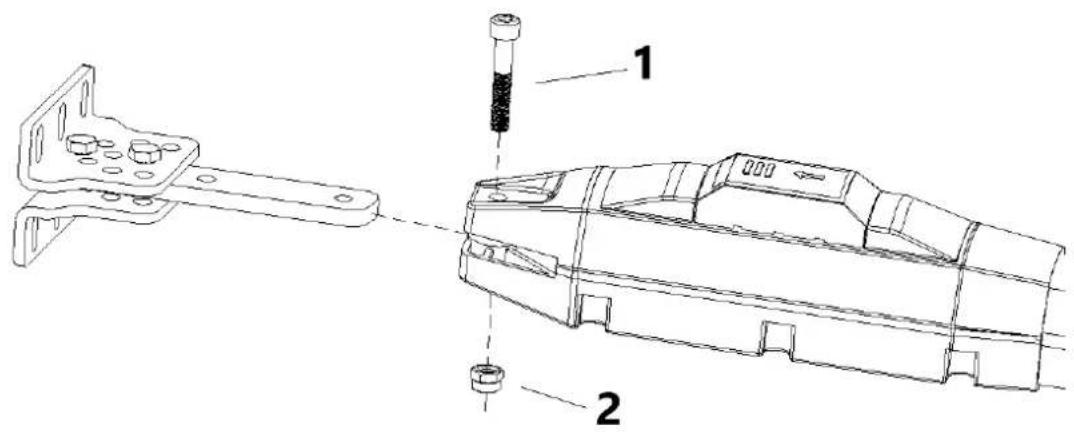

D) Verbinden Sie die Hauptmaschine mit den Verbindungsbügeln durch Schrauben und Muttern, wie in Abbildung 8 dargestellt.

1 - Schraube M8x45
2 - Selbstsichernde Mutter M8

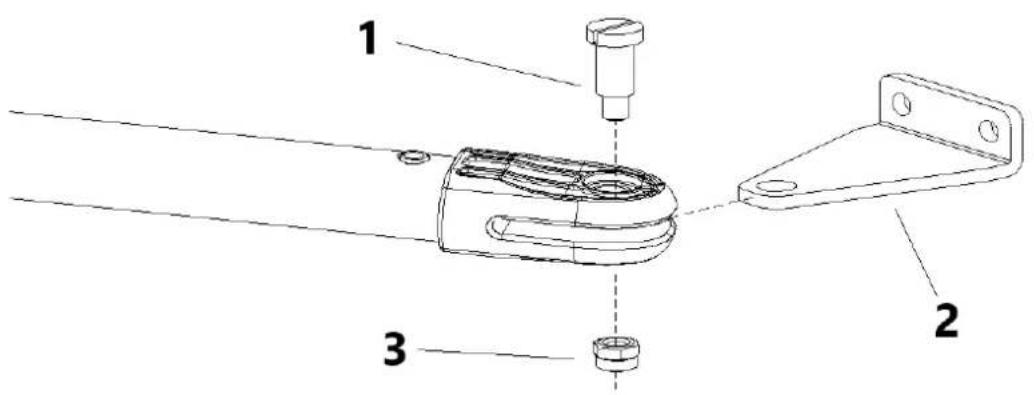

E) Verbinden Sie die Wandhalterung entsprechend der markierten Position mit der Wand, wie in Abbildung 9 unten dargestellt. Verbinden Sie dann das Hauptgerät mit der Wandhalterung durch Schrauben und Muttern. (Bitte verwenden Sie eine Wasserwaage, um die Ebenheit der Installation zu überprüfen).

1 - Befestigungsschraube (kurz)
2 - Vordere Halterung
3 - Selbstsichernde Mutter M8

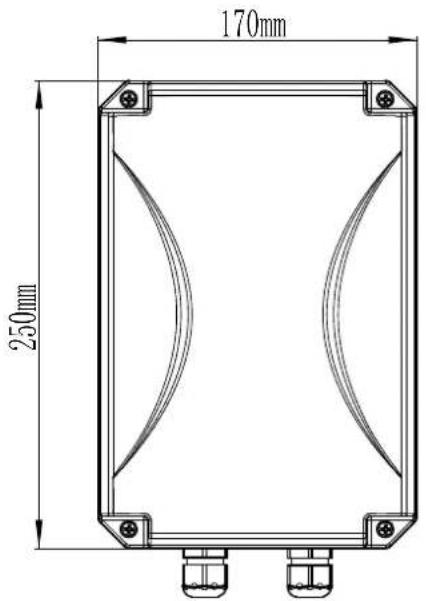

8.3 Abmessungen des Steuerkastens

Um die Sicherheit zu gewährleisten und die Maschinen zu schützen, installieren Sie bitte einen Torstopper an der offenen Endposition, wenn das Tor nach außen öffnet, um zu verhindern, dass sich das Tor zu weit bewegt. Damit sich die 2 Schaukeln bis zur genauen Endposition schließen

DE

können, installieren Sie bitte einen Endanschlag an der geschlossenen Endposition (wie in Abbildung 3 dargestellt). Wenn sich das Tor nach innen öffnet, installieren Sie bitte einen Endanschlag in der geschlossenen Endposition (wie in Abbildung 2 dargestellt).

• Bevor Sie die Hauptmaschine installieren, vergewissern Sie sich bitte, dass die Hauptmaschine und die Komponenten mechanisch einwandfrei sind und das Tor manuell flexibel bedient werden kann.
• Ein Steuergerät kann wahlweise eine Hauptmaschine oder zwei Hauptmaschinen steuern.
• Der Fehlerstromschutzschalter muss an einer Stelle installiert werden, an der die Bewegung des Tores sichtbar ist, und die Mindesthöhe des Schaltkastens sollte mehr als 1,5 m betragen, damit er nicht von Kindern berührt werden kann.
• Nach der Installation überprüfen Sie bitte, ob die mechanischen Eigenschaften gut sind, ob das Tor nach dem Entriegeln flexibel ist und ob der Infrarotsensor (optional) korrekt und effektiv installiert ist.

9. Verdrahtung und Fehlersuche

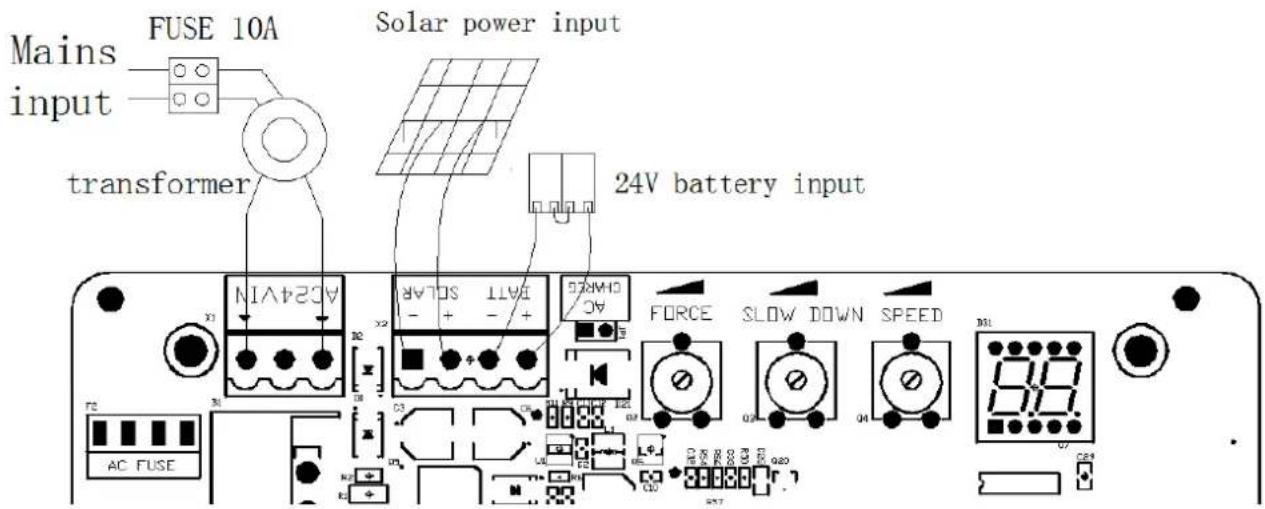

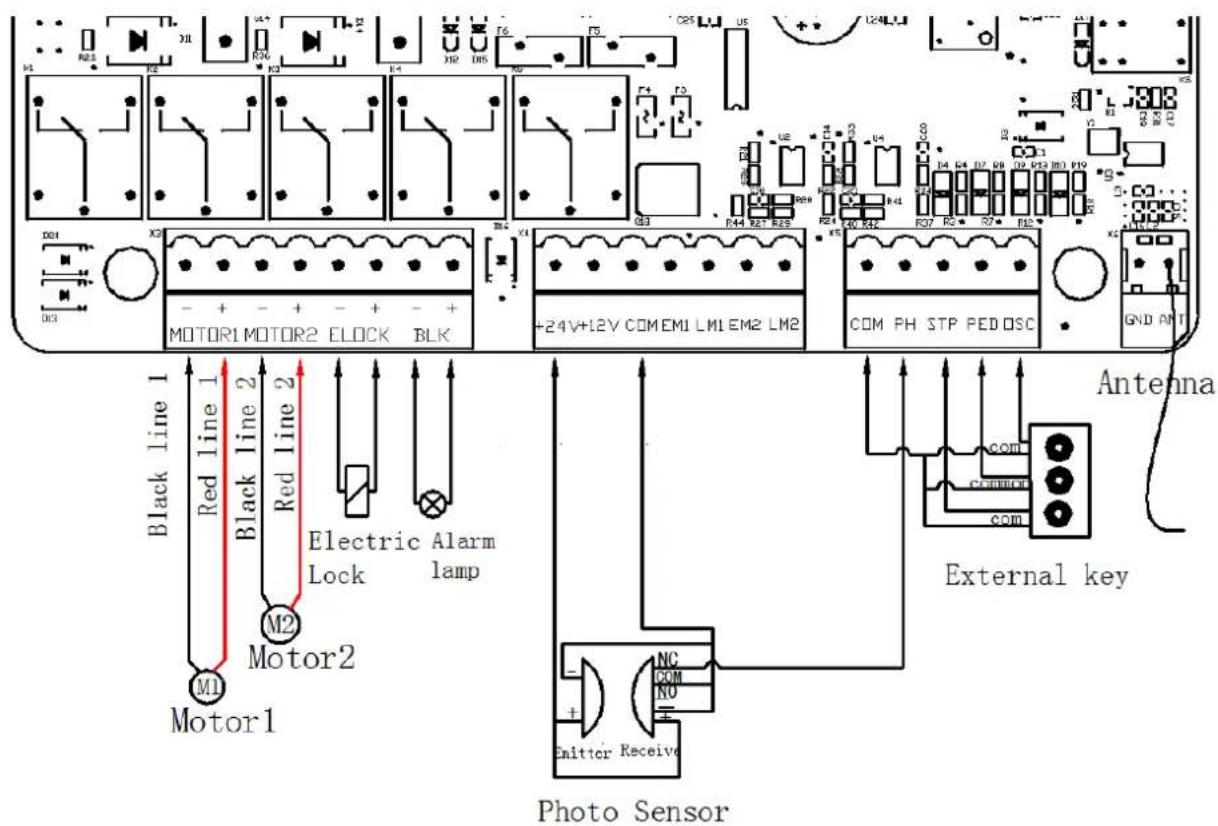

9.1 Verdrahtungshinweise

Mains input FUSE 10A Solar power input transformer 24V battery input AC FUSE AC24V N SOLAR + - + - CAPT AC FORCE SLOW DOWN SPEED AC1 AC2 AC3 AC4 AC5 AC6 AC7 AC8 AC9 AC10 AC11 AC12 AC13 AC14 AC15 AC16 AC17 AC18 AC19 AC20 AC21 AC22 AC23 AC24

M1 Motor1 Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Photo Sensor NC COM NO + - Emitter Receive External key Antenna COM PH STP PED OSC GND ANT +24V+12V COMEM1 LM1 EM2 LM2 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R25 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R26 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R21 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R20 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R28 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 R23 R44 R27 L-908 K50000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Abbildung 11

9.2 Zeichnung und Anleitung der Steuerplatine

NIM/ON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Abbildung 12

Terminal Beschreibung des Geräts
1. AC24VIN	24VAC Stromversorgungseingang
2. +SOLAR-	Solarstrom-Eingang
3. +BATT-	24V Batterie-Eingang
4. FORCE	Widerstandskraft
5. LANGSAM	Langsamer Stoppabstand
6. SPEED	Bewegte Geschwindigkeit
7. MOTOR1 Motor1 Ausgang
8. MOTOR2	Motor2 Ausgang
9. -ELOCK+	Elektrisches Schloss Ausgang
10. -BLK+	Ausgang der Alarmlampe (Hinweis: Achten Sie auf den Minus- und Pluspol.)
11. +24V 24V Ausgang positiv
12. +12V	12V Ausgang positiv (kein Ausgang im Ruhezustand)
13. EM1	Motor1 Hall-Sensor Ausgangsleistung
14. LM1	Motor1 Hall-Sensor Grenzwert-Signaleingang
15. EM2	Motor2 Hall-Sensor Ausgangsleistung
16. LM2	Motor2 Hall-Sensor Grenzwert-Signaleingang
17. PH	Fotosensor-Eingang aktiv
18. PED	Single Gate/Fußgänger-Modus Eingang aktiv
19. OSC	Einkanaleingang aktiv
20. ANT	Antenne
21. COM	Gemeinsame
22. SIG	Das Signal wird normalerweise erst geschlossen, wenn die Tür an Ort und Stelle ist.

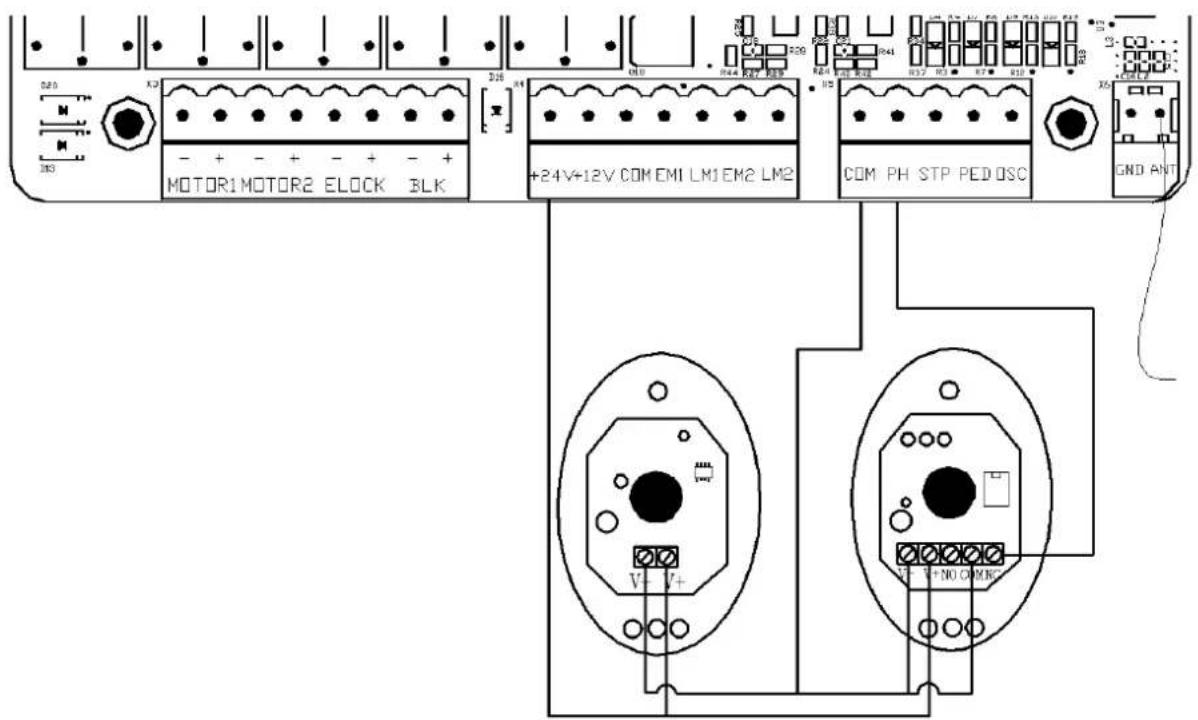

Fotosensor Verdrahtungsanleitung

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Abbildung 13

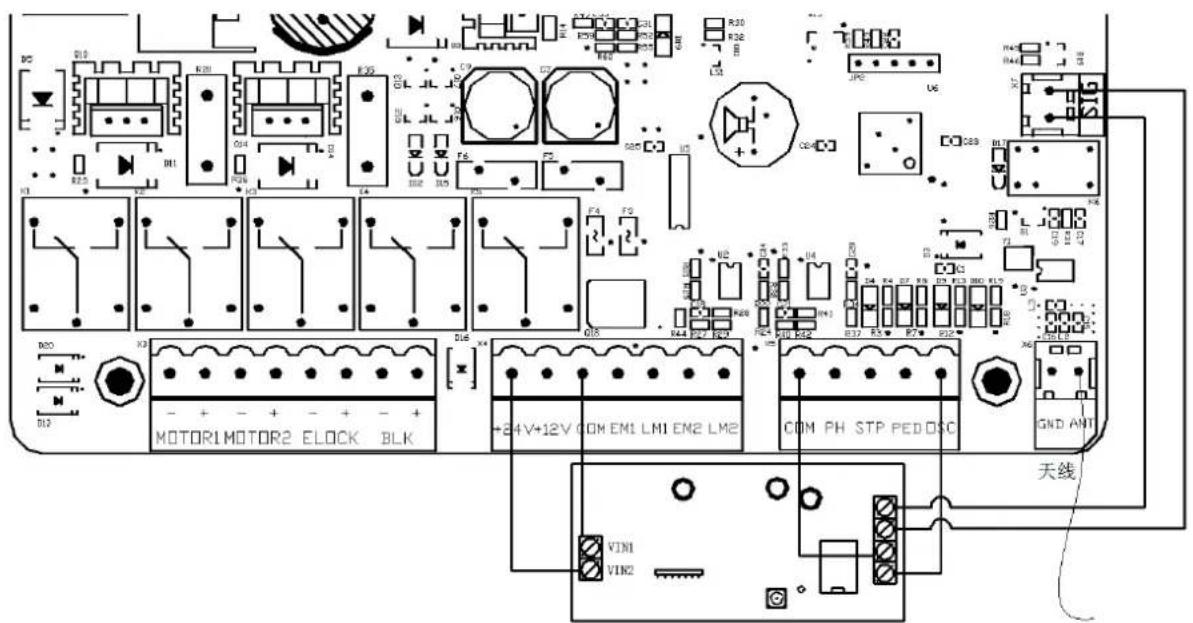

WIFI-Modul Verdrahtungsanleitung

B05 R10 K20 R30 C1 C2 R40 R50 R60 R70 R80 R90 R100 JP1 U6 STG H3 R25 M1 C04 C15 C26 C37 C48 C59 C60 C61 C62 C63 C64 C65 C66 C67 C68 C69 BLT D00 R30 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED DSC GND ANT 天线

WIFI Module(24VDC)

Abbildung 14

9.3 Einstellung des digitalen Bildschirms

Wenn die Steuerplatine in Betrieb ist, können die Benutzer den Betriebszustand des Toröffners auf dem digitalen Bildschirm der Steuerplatine überprüfen.

: keine Eingabe;

: im Öffnungszustand;

: in geschlossenem Zustand;

: Manueller Modus;

: Einstellung der Reise;

9.4 Einstellung der Bewegung (SEHR WICHTIG)

Bei der Erstinstallation von Torantrieben muss der Installateur die Endschalterpositionen für das Öffnen und Schließen des Fahrwegs einstellen.

9.4.1 Programmierung der Bewegung in der Betriebsart Notrufgrenze

Öffnen Sie beide Seiten des Tores, verriegeln Sie die Kupplung und halten Sie dann die Taste "+" auf der Steuerplatine gedrückt, bis auf dem digitalen Bildschirm "SU" angezeigt wird. Nach diesem Schritt läuft das Tor zunächst in die Schließrichtung und stoppt, dann öffnet es sich automatisch. Wenn die beiden Flügeltore vollständig geöffnet sind, schließen sich die Tore automatisch zum zweiten Mal, und die Einstellung des Fahrwegs ist abgeschlossen, wenn die Tore geschlossen sind. Wenn der Abstand der langsamen Startgeschwindigkeit des Tors nicht angemessen ist, stellen Sie die Taste "SLOW DOWN" ein, um den Abstand zu ändern.

Anmerkung:

• Verdrahtung: das schwarze Kabel des Hauptmotors 1 ist mit der linken Seite des MOTOR1 verbunden; das braune Kabel des Host 1 ist mit der rechten Seite des MOTOR1 verbunden; das schwarze Kabel des Hauptmotors 2 ist mit der linken Seite des MOTOR2 verbunden; das braune Kabel des Hauptmotors 2 ist mit der rechten Seite des MOTOR2 verbunden.
• Im Einzeltürmodus stellt der Host eine Verbindung zu MOTOR1 her.
• Wenn das Tor während der Bewegungseinstellung plötzlich stehen bleibt, erhöhen Sie bitte die Widerstandskraft.
• Wenn das Tor nicht anhält, wenn es während der Bewegungseinstellung auf Hindernisse trifft, reduzieren Sie bitte die Widerstandskraft entsprechend.
• Der Installateur muss die Bewegungseinstellung nach der Änderung des Trimmers "SPEED" erneut vornehmen.

9.5 Einstellung der Trimmer

Hindernis Sensibilität Trimmer

Einstellen der Empfindlichkeit des Hindernisses - im Uhrzeigersinn drehen, um die Empfindlichkeit des Hindernisses zu erhöhen, gegen den Uhrzeigersinn drehen, um sie zu verringern. Bei Umwelteinflüssen, wie z. B. starkem Wind, stellen Sie den Trimmer entsprechend der Umgebung ein.

Langsamlauf-Distanztrimmer

Zum Einstellen des Langsamfahrbereichs - im Uhrzeigersinn drehen, um den Langsamfahrbereich zu vergrößern, gegen den Uhrzeigersinn drehen, um den Langsamfahrbereich zu verkleinern. Bitte stellen Sie keinen sehr kurzen Langsamfahrbereich ein, um eine Kollision mit dem Tor zu vermeiden.

Geschwindigkeitsschneider mit beweglichem Tor

Zum Einstellen der Bewegungsgeschwindigkeit des Tores - im Uhrzeigersinn drehen, um zu beschleunigen, gegen den Uhrzeigersinn drehen, um zu verlangsamen. Der Trimmer kann so eingestellt werden, dass die Öffnungs- und Schließzeit verändert wird. Diese Einstellung muss vor der Einstellung des Weges abgeschlossen sein.

Drehen gegen den Uhrzeigersinn: reduzieren

Drehen im Uhrzeigersinn: Erhöhung

FORCE

Hindernis Sensibilität Trimmer

LANGSAM

Langsamlauf-Distanztrimmer

SPEED

Geschwindigkeitsschneider mit beweglichem Tor

9.6 Hinzufügen von Fernbedienungen und Löschen von Fernbedienungen

9.6.1 Hinzufügen der Fernbedienung

Halten Sie die Taste "-" gedrückt, die Alarmleuchte blinkt weiter, und auf dem digitalen Bildschirm wird der Fernbedienungsmodus angezeigt: "PO" - zwei Flügeltore im Einkanalmodus; "Pd" - ein Flügeltor im Vierkanalmodus; Drücken Sie die Taste der hinzuzufügenden Fernbedienung, auf dem digitalen Bildschirm wird die Nummer der aktuell gespeicherten Fernbedienung angezeigt, dann ist der Lernvorgang für die Fernbedienung abgeschlossen. (Die Voreinstellung der neuen gepaarten Fernbedienung ist zwei Flügeltore Einkanalmodus).

9.6.2 Fernbedienung löschen

Geben Sie auf dem digitalen Bildschirm "AE" ein und wählen Sie dann "rE", um die Fernbedienungen zu löschen.

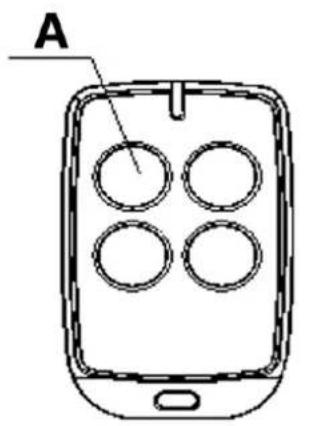

A

Einkanalige Fernbedienung

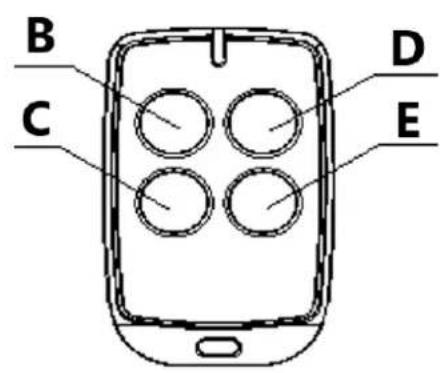

B C D E

Vier-Kanal-Fernbedienung (Pd-Modus)

Abbildung 16

1 - Öffnen/Schließen/Stoppen
2 - Öffnen Sie
3 - Stopp
4 - Schließen Sie
5 - Einzelnes Tor

9.6.3 Sondertaste der Fernbedienung

Halten Sie die Kombinationstasten für 5S gedrückt.

Kombinationstaste C(Stopp)+D(Einzeltor) - Eintritt in den Lernmodus der Fernsteuerung.

9.7 Einstellungen der Steuerkarte

9.7.1 Basismenü

Drücken Sie "PROG", um in das Basismenü zu gelangen;

Auf dem digitalen Bildschirm wird "NE" angezeigt. Mit den Tasten "+" und "-" können Sie weitere Funktionen dieses Menüs auswählen.

Drücken Sie "SET", um zu bestätigen oder um in das Untermenü zu gelangen.

Um das Menü zu verlassen, drücken Sie "PROG".

Erfolgt eine Minute lang kein Befehl, wird das Menü automatisch beendet.

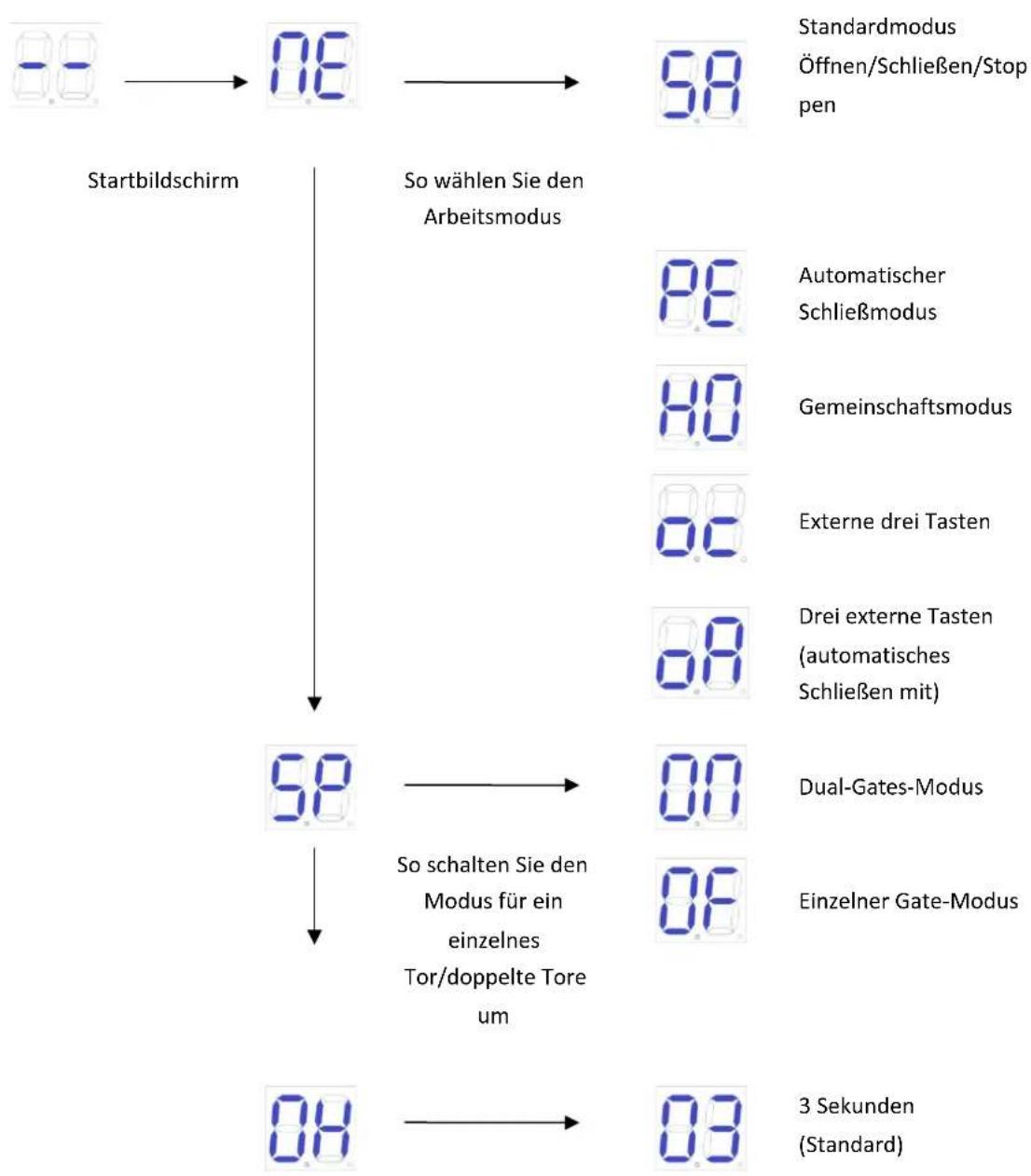

Basismenü

Zeitintervall für

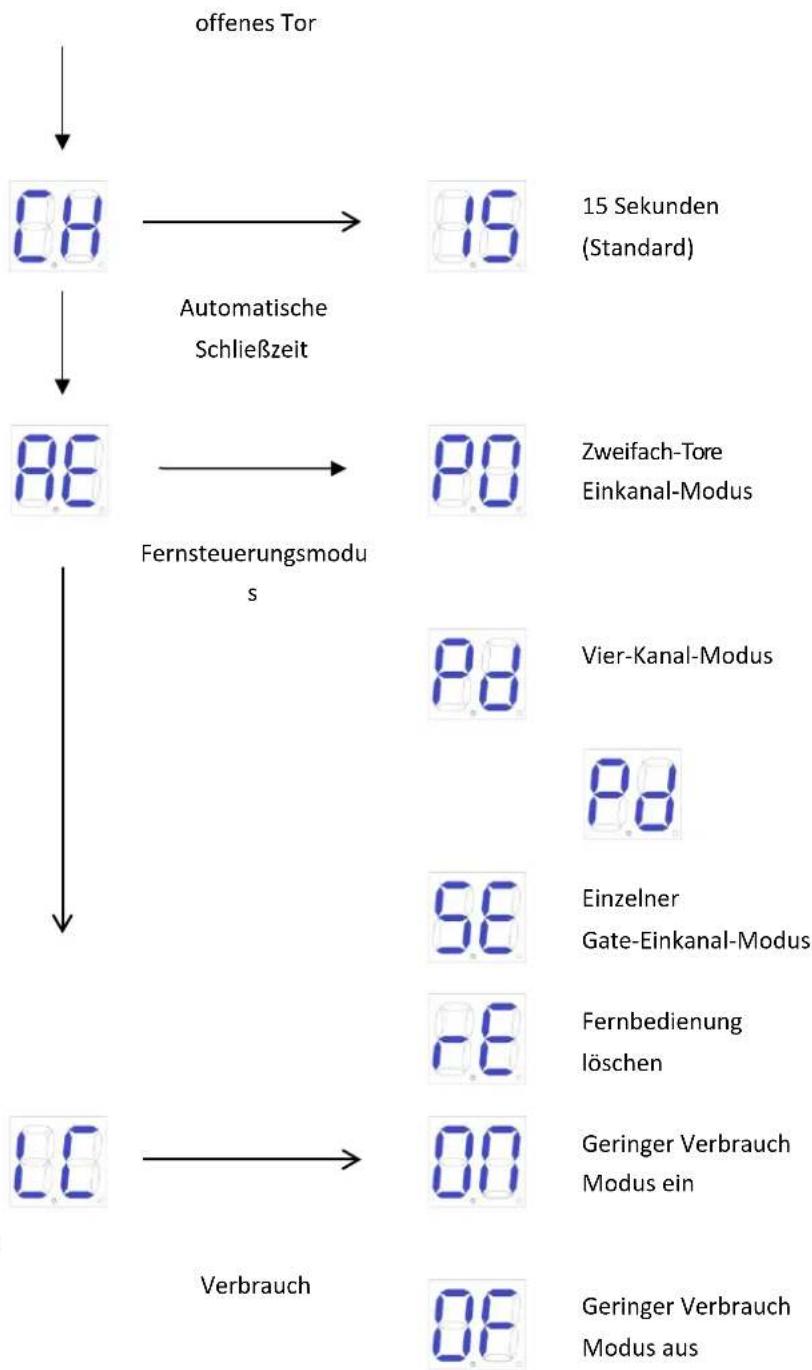


    H["15 Sekunden (Standard)"] --> I["15"]
    I --> J["8.6"]
    J --> K["Zweifach-Tore Einkanal-Modus"]
    K --> L["0.6"]
    L --> M["Vier-Kanal-Modus"]
    M --> N["0.6"]
    N --> O["Einzelner Gate-Einkanal-Modus"]
    O --> P["0.6"]
    P --> Q["Fernbedienung löschen"]
    Q --> R["0.6"]
    R --> S["Geringer Verbrauch Modus ein"]
    S --> T["0.6"]
    T --> U["Geringer Verbrauch Modus aus"]

9.7.2 Anleitung zum Basismenü

MenüDrücken Sie "PROG", um in das Basismenü zu gelangen.	OptionDrücken Sie "+" (nach oben) oder "-" (nach unten), um auszuwählen;Drücken Sie zur Bestätigung "SET".	Standard/Attention
	Standardmodus; O/C/S(Open/Close/Stop).O/S/C Standardmodus mit automatischer Schließfunktion. Wenn das Tor geöffnet wird, schließt es sich automatisch nach der automatischen Schließzeit. Wenn während der Wartezeit der automatischen Schließzeit ein Befehl "Tor schließen" gesendet wird, wird die automatische Schließfunktion abgebrochen.	Standardmodus; O/C/S(Open/Close/Stop).
Arbeitsmodus	HOGemeinschaftsmodus (mit automatischer Schließfunktion). Wenn sich das Tor öffnet, wird auf jeden Torbefehl nicht reagiert, bis es sich automatisch schließt. Wenn der Benutzer während des Schließvorgangs einen Torbefehl sendet, öffnet sich das Tor erneut. Wenn während der Wartezeit für das automatische Schließen ein Torbefehl gesendet wird, wird diese Wartezeit neu berechnet.Wenn das Tor mehr als zehnmal hintereinander nicht vollständig geschlossen wird, wird die automatische Schließfunktion abgebrochen und das Tor wird durch erneutes Senden des Torschließbefehls geschlossen. Beachten Sie, dass das Tor im Gemeinschaftsmodus immer noch dieautomatische Schließfunktion hat, wenn es auf Hindernisse trifft.Drei externe Tasten(Öffnen/Schließen/Stoppen)Externe drei Tasten o/p/s(Automatisches Schließen mit)
Schalter mit einem Tor/zwei Toren	Dual-Gates-Modus (Standard).Einzelner Gate-Modus.	Dual-Gates-Modus.
Open Gate Zeitintervall	00-10: Das Zeitintervall für das Öffnen des Tores beträgt 0-10 Sekunden (Standard 3 Sekunden). Wenn das Intervall kürzer als 2 Sekunden ist, kann die elektrische Sperre nicht verwendet werden.	3 Sekunden.
Automatische Schließzeit	Die automatische Schließzeit kann auf 15 I), 30, 60 oder 90 Sekunden eingestellt	15 Sekunden.
[Fernsteuerungsmodus]	Dual Gates Einzelkanalmodus.Vier-Kanal-Modus.Einzelner Gate-Einkanal-Modus.Alle gekoppelten Fernbedienungenlöschen	Dual Gates Einzelkanalmodus.
Modus mit niedrigem Verbrauch	Niedriger Verbrauchsmodus einWenn im Startbildschirm keine Bedienung erfolgt, schaltet die Steuerplatine nach 1 Minute automatisch in den verbrauchsarmen Modus.Niedrigverbrauchsmodus aus	Niedriger Verbrauchsmodus ein

9.7.3 Anleitung für das erweiterte Menü

Drücken Sie 2 Sekunden lang "PROG", um in das erweiterte Menü zu gelangen.

Auf dem digitalen Bildschirm wird "TL" angezeigt, drücken Sie zur Auswahl "+" (nach oben) oder "-" (nach unten);

Drücken Sie kurz auf "SET", um zu bestätigen oder um in das Untermenü zu gelangen.

Drücken Sie kurz "PROG", um den Vorgang zu beenden.

Erfolgt eine Minute lang kein Befehl, wird das Menü automatisch beendet.

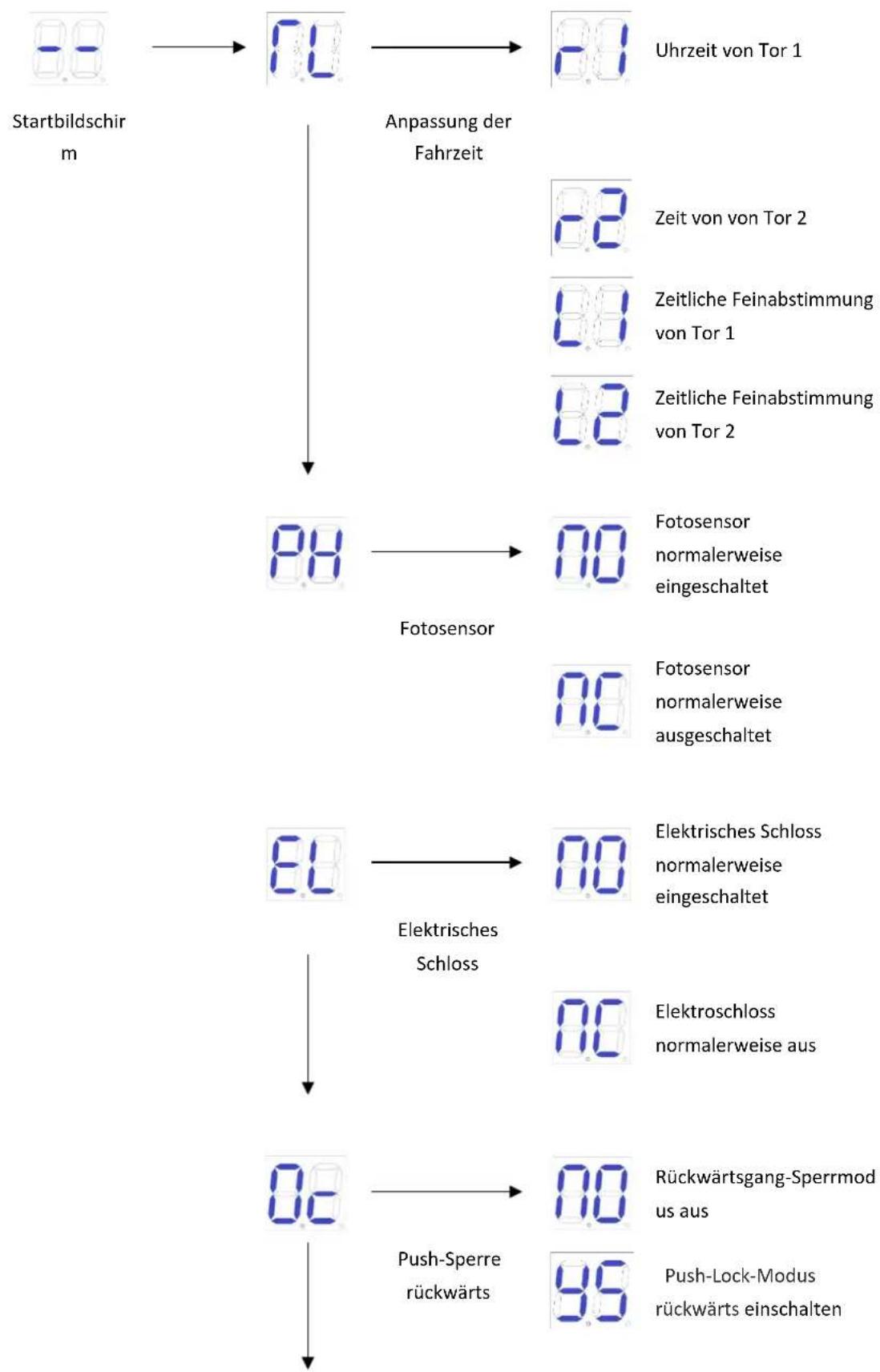

Erweitertes Menü


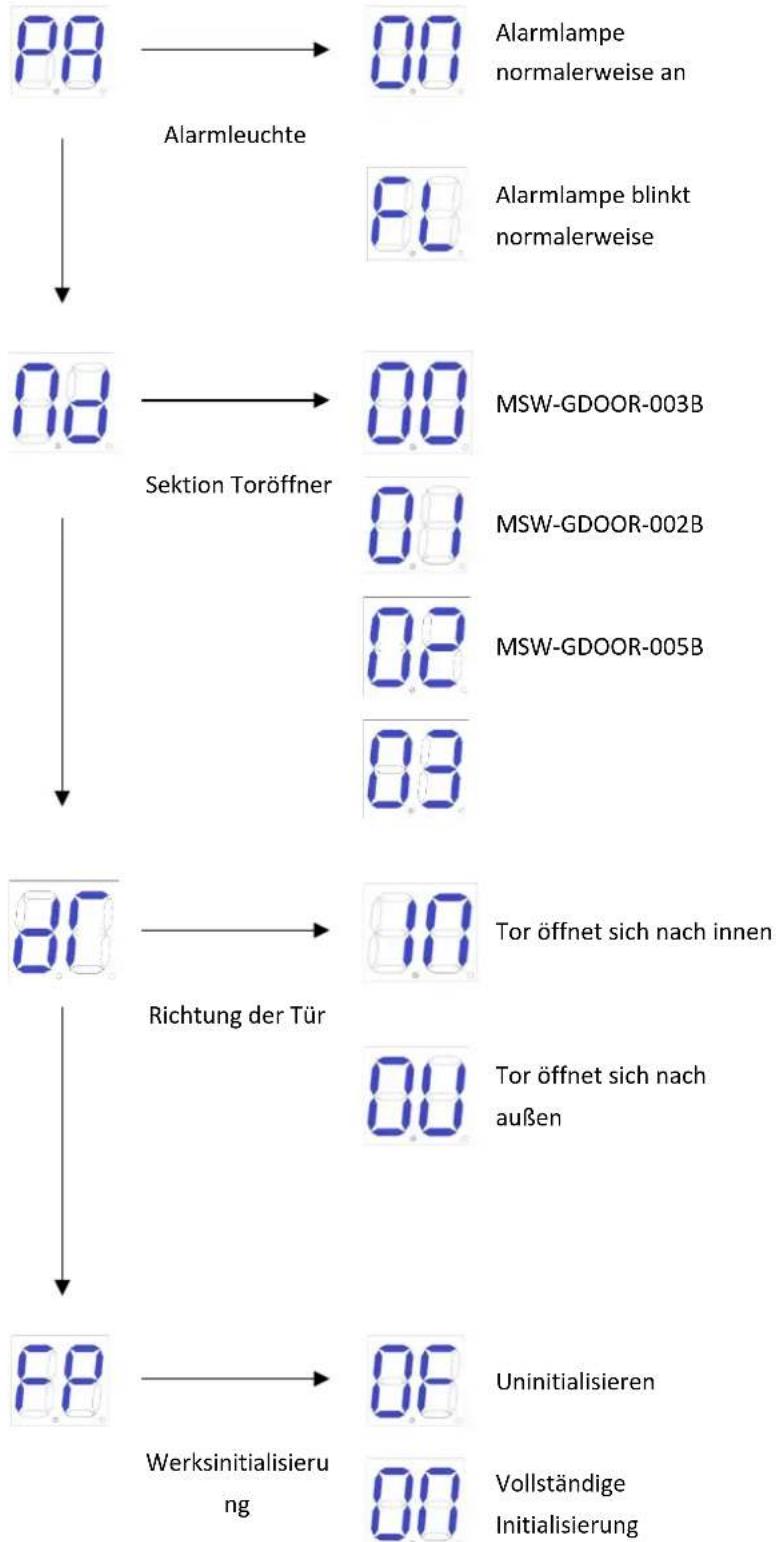


    I["Alarmlampe normalerweise an"] --> J["81"]
    K["Alarmlampe blinkt normalerweise"] --> L["80"]
    M["MSW-GDOOR-003B"] --> N["81"]
    O["MSW-GDOOR-002B"] --> P["82"]
    Q["MSW-GDOOR-005B"] --> R["83"]

    S["Tor öffnet sich nach innen"] --> T["80"]
    U["Tor öffnet sich nach außen"] --> V["80"]
    W["Uninitialisieren"] --> X["86"]
    Y["Vollständige Initialisierung"] --> Z["86"]

9.7.4 Anleitung für das erweiterte Menü

MenüDrücken Sie 2 Sekunden lang"PROG", um in das Basismenüzu gelangen.	OptionDrücken Sie "+" (nach oben) oder "-" (nach unten),um auszuwählen;Drücken Sie zur Bestätigung "SET".	Standard/Attention
Anpassung der Fahrzeit	Zeit von von gate1Zeit von von gate2Zeitliche Feinabstimmung von Tor 1Zeitliche Feinabstimmung von Tor 2	Wenn der Hub nach demautomatischen Lernen nichtideal ist, kann er manuellangepasst werden. Je kürzer dieZeit unter derWiderstandsgrenze ist, destoweiter ist der Verzögerungswegder Tür. Und je kürzer die Zeitist, desto kürzer ist auch derTorweg.
Foto-Sensor	N/C; Fotosensor ist normalerweisealtet (Standard).N/O; Lichtsensor normalerweisedausgeschaltet.	N/O; Lichtsensornormalerweise eingeschaltet.
Elektrisches Schloss	Das Elektroschloss ist normalerweiseingeschaltet. (Standard)Das Elektroschloss ist normalerweiseausgeschaltet.	Elektrisches Schlossnormalerweise eingeschaltet.
Push-Sperre rückwärts	Rückwärtsgang-Sperrmodus ausPush-Lock-Modus rückwärts einschalten(Wenn das Elektroschloss gestartet wird, läuft M1eine Strecke in Richtung der Tür, um zu verhindern,dass das Elektroschloss stecken bleibt und nichtgeöffnet werden kann).	Rückwärtsgang-Sperrmodusaus
Alarmleuchte	Die Alarmlampe leuchtet normalerweise.24-Volt-Stromversorgung. (Standard)Alarmlampe blinkt normalerweise.24-Volt-Stromversorgung.	Die Alarmlampe leuchtet normalerweise.24-Volt-Stromversorgung.
Auswahl Toröffner	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (Standard)MSW-GDOOR-004B	MSW-GDOOR-005B.
Richtung der Tür	Tor öffnet sich nach innen (Standard)Tor öffnet sich nach außen	Tor öffnet sich nach innen
Werkseitige Standardeinstellung	Werkseitige Standardeinstellung aufheben.Die Werkseinstellung ist abgeschlossen.

10. Andere

10.1 Wartung

Prüfen Sie jeden Monat, ob das Tor normal funktioniert.

Aus Sicherheitsgründen wird empfohlen, jedes Tor mit einem Infrarotschutz auszustatten, und auch eine regelmäßige Überprüfung ist erforderlich.

Bitte lesen Sie vor der Installation und Inbetriebnahme des Torantriebs alle Anweisungen sorgfältig durch.

Wir behalten uns das Recht vor, die Anleitung ohne vorherige Ankündigung zu ändern.

10.2 Fehlermeldung

Fehler, die bei ordnungsgemäßem Betrieb der Tür auftreten können

Falsche Angabe	Ursache des Fehlers	Abhilfe
	Tür 1 In der Öffnung behindert	1. Prüfen Sie, ob beim Öffnen der Tür 1 Hindernisse vorhanden sind.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend.
	Tür 2 In der Öffnung behindert	1. Prüfen Sie, ob es beim Öffnen der Tür 2 Hindernisse gibt.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend.
	Tür 2 lässt sich nur schwer schließen	1. Prüfen Sie, ob Hindernisse vorhanden sind, wenn Tür 1 geschlossen ist.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend
	Tür 2 lässt sich nur schwer schließen	1. Prüfen Sie, ob Hindernisse vorhanden sind, wenn Tür 2 geschlossen ist.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend
	Infrarot-Unterbrechung	1. Überprüfen Sie den Status der Infraroteinstellung2. Ob es Verdeckungen im Infrarotbereich gibt
	Tür 1 schließt sich vor Tür 2	1. Lernen Sie Ihre Reiseroute neu2. das Intervall der Öffnungszeit einstellen
	Der Motor arbeitet zu lange	1. Prüfen Sie, ob Sie die Reiseroute ausgefüllt haben2. Schäden am Bauteil "Hall
	Kein Studienverlaufsplan	Wiederholen Sie die Reise

10.3 Fehlersuche

Probleme	Mögliche Gründe	Lösungen
Das Tor lässt sich nicht normal öffnen oder schließen, und die Anzeige leuchtet nicht.	1. das Gerät ist ausgeschaltet.2. die Sicherung ist durchgebrannt.3. problematische Leistungsverdrahtung der Steuerkarte.	1. schalten Sie die Stromversorgung ein.2. überprüfen Sie die Sicherung und wechseln Sie sie aus, wenn sie durchgebrannt ist.3. die Verdrahtung gemäß den Anweisungen wiederherstellen.
Das Tor kann sich öffnen, aber nicht schließen.	1. problematische Verdrahtung der Fotozelle.2. problematische Montage der Lichtschranke.3. die Fotozelle wird durch Gegenstände blockiert.4. die Empfindlichkeit des Hindernisses ist zu hoch.	1. wenn keine Fotozelle angeschlossen ist, stellen Sie bitte sicher, dass die 5 und 6, 5 und 7 kurzgeschlossen sind; wenn der Infrarotsensor angeschlossen ist, stellen Sie bitte sicher, dass die Verdrahtung korrekt ist und die Fotozelle N.C. ist. Vergewissern Sie sich, dass die Montageposition der Lichtschranke zueinander ausgerichtet werden kann.3. entfernen Sie das Hindernis.4. die Empfindlichkeit des Hindernisses zu verringern.
Die Fernbedienung funktioniert nicht.	1. der Batteriestand der Fernbedienung ist niedrig.2. das Lernen der Fernbedienung ist nicht abgeschlossen.	1. wechseln Sie die Batterie der Fernbedienung.Führen Sie das Lernen der Fernsteuerung erneut durch.
Drücken Sie die Tasten OPEN, CLOSE, das Tor bewegt sich nicht, der Motor macht Geräusche.	Das Tor bewegt sich nicht reibungslos.	Je nach der tatsächlichen Situation, um den Motor oder das Tor einzustellen.
Leckageschalter ausgelöst.	Kurzschluss in der Stromversorgungsleitung oder Kurzschluss in der Motorleitung.	Verdrahtung prüfen.
Der Arbeitsabstand der Fernbedienung ist zu gering.	Das Signal ist blockiert.	Schließen Sie eine externe Empfängerantenne an, 1,5 Meter über dem Boden.
Zum Anhalten oder Rückwärtsfahren bewegt sich das Tor in die mittlere Position.	1. die Motorkraft ist nicht ausreichend.2. die Empfindlichkeit des Hindernisses ist zu hoch.3. das Tor trifft auf ein Hindernis.	1. prüfen Sie, ob die Leistung des Transformers normal ist, wenn nicht, tauschen Sie den Transformator aus.2. den TR2 einstellen.3. entfernen Sie das Hindernis.

8. Installationssteg

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
