BRUKSANVISNING GDOOR-005B MSW

For at sikre portåbnerens normale funktion og beskytte kablet mod skader, skal du bruge to PVC-rør til at nedgrave motor- og strømkablerne og styrekablerne separat. Et PVC-rør til motor- og strømkabler, det andet til styrekabler.

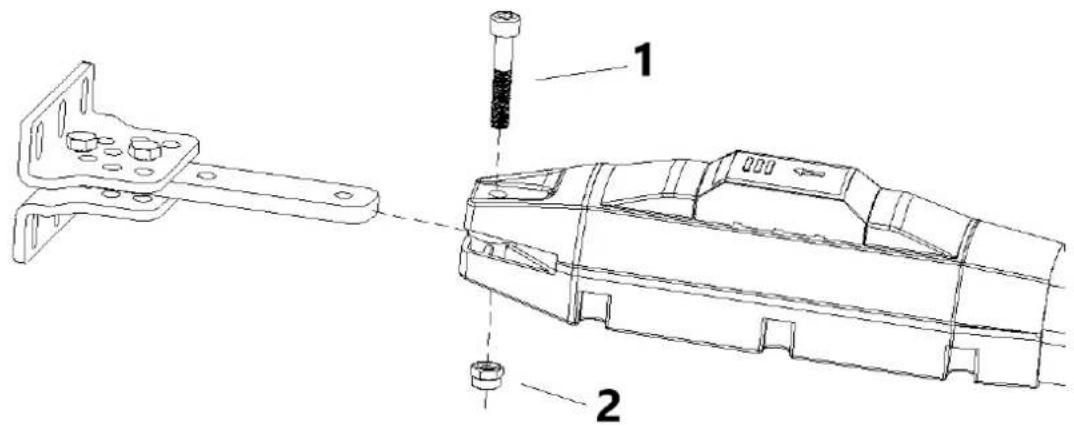

D) Forbind hovedmaskinen med forbindelsesbeslagene med skrue og møtrik som vist i figur 8.

1 - Skrue M8x45
2 - 8-kantede selvlåsende møtrik

Tryk på "PROG" for at forlade menuen.

Den digitale skærm viser "TL", tryk på "+" (op) eller "-" (ned) for at vælge;

Tryk kort på "SET" for at bekræfte eller for at gå ind i undermenuen.

Tryk kort på "PROG" for at afslutte.

10.1 Vedligeholdelse

Tjek, om porten fungerer normalt hver måned.

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Kjære brukere,

Takk for at du valgte dette produktet. Les bruksanvisningen nøye før du monterer og bruker den. Vennligst ikke utelat bruksanvisningen hvis du sender dette produktet til en tredjepart.

1. Sikkerhetsinstruks

• Vennligst les denne håndboken nøye før installasjon, som innebærer med viktig informasjon om installasjon 、 bruk 、 vedlikehold og sikkerhet.
  Eventuelle udefinerte operasjoner under denne håndboken er ikke tillatt, feil bruk kan skade produktet til og med forårsake skader eller tap av eiendom.
• For å vurdere den mulige faren under installasjonen eller bruken av svingportoperatøren, må installasjonen strengt overholde konstruksjonsstandarden og den elektriske driftsprosedyren.
• Før installasjon, sørg for at strømspenningen som brukes stemmer overens med forsyningsspenningen til dette produktet. Vennligst sjekk om lekkasjebeskyttelsesbryteren er installert og jordingssystemet er korrekt.
• Vennligst sjekk om tilleggsutstyr eller materialer er nødvendig for å oppfylle de spesifikke kravene.
• Avhending av emballasjemateriale må være i samsvar med lokale forskrifter.
• Vennligst ikke endre noen deler bortsett fra de som er definert i denne håndboken. Eventuelle udefinerte endringer kan forårsake funksjonsfeil. Eventuelle skader på produktet som følge av dette skal være utenfor selskapets ansvar.
• Ikke lekk vann eller væske inn i kontrolleren eller andre åpne enheter. Vennligst koble fra strømmen umiddelbart hvis noen nevnte tilfeller har skjedd.
• Hold dette produktet unna varme og åpen ild. Fordi det kan skade komponentene; forårsake feilen eller andre farer.
• Sørg for at det ikke er kjøretøy, passasjerer og gjenstander som passerer mens svingporten beveger seg.
• Antiklipsutstyr som infrarød beskyttelsesbryter må installeres for å unngå skader på person og eiendom. Selskapet skal ikke holdes ansvarlig for skader eller ulykker som oppstår derav.

• Installasjon, bruk og vedlikehold av dette produktet må utføres av fagfolk.

• Barn har ikke lov til å berøre kontrollenheter eller fjernsendere.

• Et varselskilt skal plasseres et sted på vippeporten i henhold til nasjonal standard.

• Vennligst oppbevar denne instruksjonen for fremtidig referanse.

• Pakkeliste (standard)

Nr. Bilde Navn Antall
1		Hovedmaskin 2
2		Styreskap 1
3		Manuell utløsernøkkel 2
4		Fjernkontroll 2
5		Veggfeste 4
6		Monteringsbrakett foran 2
7		Koblingsbrakett 2
8		Skrue M8X25 4
9		Monteringsskrue (kort)	2
Nr.	Bilde Navn Antall
10		Skrue M8×45 2
11		Selvlåsende mutter M8 8
12		Grensestopper 1

Pakkeliste (valgfritt)

Nr.	Bilde Navn Antall
1		Infrarød sensor 1
2		Trådløst tastatur	1
3		Alarmlampe	1
4		Elektrisk lås	1
5		Lagringsbatteri 2

På grunn av forskjellen i installasjonsmiljøet, tilbyr ikke selskapet vårt installasjonstilbehør for å fikse og koble til portåpnere og vegg. Vennligst klargjør dette installasjonstilbehøret i henhold til den faktiske situasjonen på stedet.

1. Tekniske parametere

Modell MSW-GDOOR-005B
Forsyningskilde: 230V~/50Hz
Motor kraft	30W
Portens bevegelseshastighet	18~22s/90°
Maks. enkeltbladsvekt	200 kg
Maks. enkeltbladslengde	2 m
Maks. makt	2200 N
Maks. stempelslag	32 cm
Fjernkontroll avstand	≥30 m
Fjernkontrollmodus	Enkelt-/fireknappsmodus
Lagringsbatteri (valgfritt)	DC24V (4,5Ah eller 9sAh)
Bråk ≤≤58 dB
Maksimalt antall støttede fjernkontroller	32 stk
Ekstern frekvens 433,92 MHz
Arbeidstemperatur -20°C - +70°C
Pakkevekt 10 kg

4. Installasjonstegning

1 - Solcellepanel
2 - Batteriboks
3 - Styreskap
4 - Alarmlampe
5 - Trådløst tastatur (utenfor veggen)
6 - Gate stasjon
7 - Infrarød sensor
8 - Portåpner
9 - Elektrisk lås
10 - Limit Stopper

MSW-GDOOR-005B svingportåpner kan brukes til enkeltblads portvekt mindre enn 200 kg, og lengden kortere enn 2m. Kjøremodusen bruker planettransmisjon for å kombinere med skruestangtransmisjonen. Denne portåpneren må installeres inne i innhegningen eller gården for beskyttelse.

5. Nødvendig verktøy for standardinstallasjon

	No.6unbrakonøkkel		vater
	Skrutrekker medspor		Teip
	Phillips skrujern		Justerbarskiftenøkkel X 2
	Klekkepenn

Merk: kablene må være egnet for utendørs bruk.

6. Kabelliste

	Kabelapplikasjon	Kabelmateriale	Maks. Lengde
1	Kabel til 220V kontrollboks sin strømforsyning	3 × 2,5 mm^2 ( 30 m) 3 × 1,5 mm^2 (< 30 m)	Ubegrenset
2	Kabel til portåpnerens strømforsyning	2 × 1,5 mm^2	15m
3	Kabel til infrarød sensor	2 × 0,5 mm^2	10m
4	Kabel til alarmlampe	2 × 0,5 mm^2	10m
5	Kabel av elektrisk lås	2 × 0,5 mm^2	10m
6	Forlengelseskabel til lagringsbatteri	2 × 1,5 mm^2	10m
7	Kabel for solenergi	2 × 1,5 mm^2	10m

På grunn av ulike installasjonsmiljøer må installatøren klargjøre strømkabler for kontrollboks og for portåpnere.

Merk: Kabeluttaket skal være nedadrettet for å forhindre at regnvann kommer inn i

ledningen langs kabelen.

7. Retning av portåpning

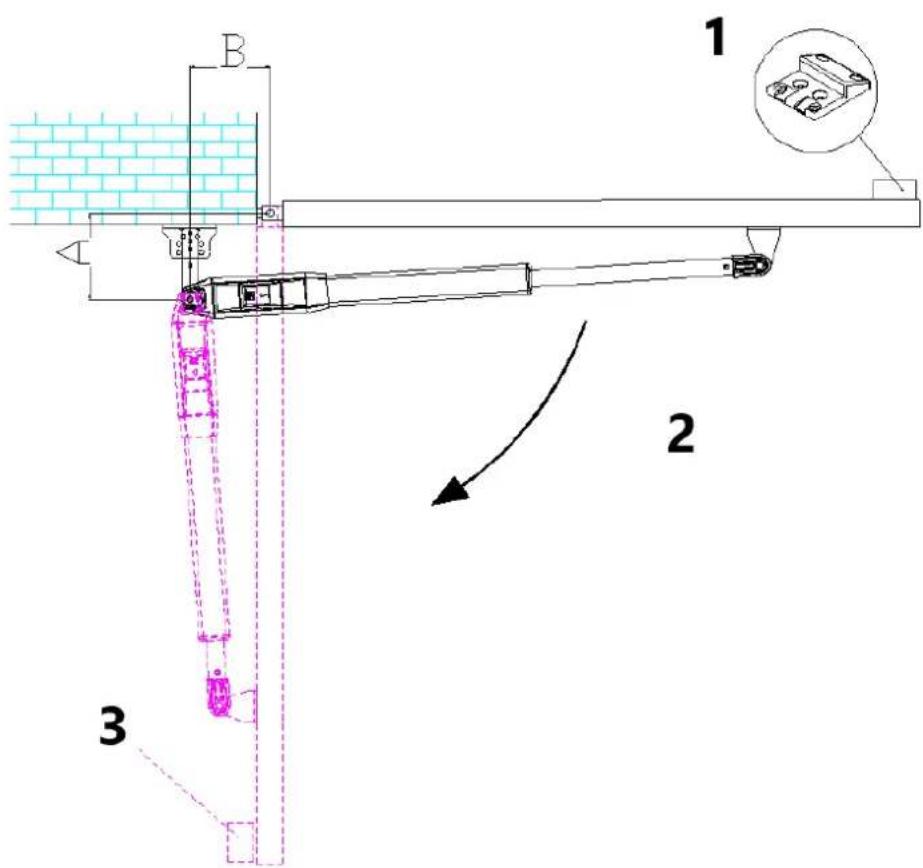

7.1 Port åpnes innover

B 1 2 3

Figur 2

1 - Begrens stopper
2 - Portåpningsretning
3 - Sikkerhetsstopper

Anbefalt installasjonsstørrelse:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120 mm	101^	108.5^	115^	110^	100.5^	94.5^
140 mm	99.5^	106.5^	112.5^	101^	94^
160 mm	98.5^	104.5^	101.5^	93^
180 mm	97.5^	103^	92^
200 mm	97^	90.5^

Merk: Hvis intervallet mellom porten og veggen er for lite eller det har forstyrrelser etter at porten er helt åpen, må du installere en portsikkerhetsstopper (klargjør av brukeren) for å forhindre personskade eller skade på eiendom.

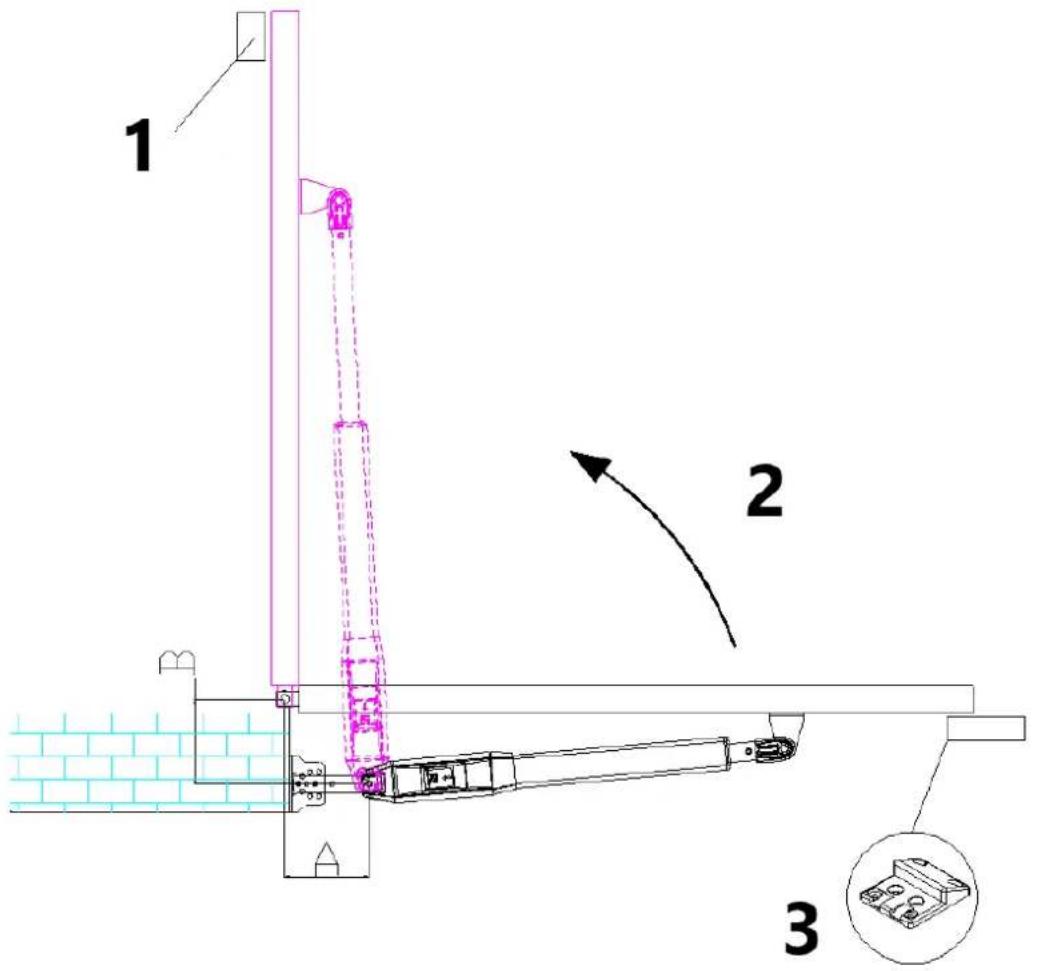

7.2 Porten åpnes utover

1 2 3

Figur 3

1 - Sikkerhetsstopper
2 - Portåpningsretning
3 - Grensestopper

Anbefalt installasjonsstørrelse:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	101^	99.5^	98.5^	97.5^	97^
120 mm	111.5^	108.5^	106.5^	105^	103^	100.5^
140 mm	118.5^	115^	112.5^	106^	96.5^
160 mm	121^	110^	101.5^	93.5^
180 mm	106^	98.5^	92^
200 mm	96.5^	90.5^

Merk: Hvis intervallet mellom porten og veggen er for lite eller det har forstyrrelser etter at porten er helt åpen, må du installere en portsikkerhetsstopper (klargjør av brukeren) for å forhindre personskade eller skade på eiendom.

Hvis det er nok plass mellom porten og veggen etter at porten er helt åpen, er ikke sikkerhetsstopper et must-alternativ. (Motoren vil stoppe etter at den er blokkert)

8. Installasjonstrinn

8.1 Forberedelse før hovedmaskininstallasjon

a) Før du installerer portåpneren, vennligst bekreft at portene ble installert riktig, sørg for at porten kan betjenes manuelt, og grensestopperen kan effektivt forhindre at porten fortsetter å bevege seg.
b) Hold en avstand på 15-20 mm mellom de to svingene for å installere den elektriske låsen. Hvis elektrisk lås ikke er nødvendig, trenger du ikke å vurdere avstanden mellom de to svingene;
c) Den anbefalte monteringshøyden for de 2 hovedmaskinene er rundt 300 \~ 800 mm over bakken, og sørg for at det er pålitelige festepunkter for montering av braketter.

Kabelgraver

For å sikre normal drift av portåpneren og beskytte kabelen mot skade, vennligst bruk to PVC-rør for å grave ned motor- og strømkablene, og kontrollkablene separat. Ett PVC-rør for motor- og strømkabler, det andre for styrekabler.

Festebraketter

For å installere MSW-GDOOR-005B hovedmaskiner godt, anbefales det å bruke ekspansjonsskruene til

å feste monteringsbrakettene.

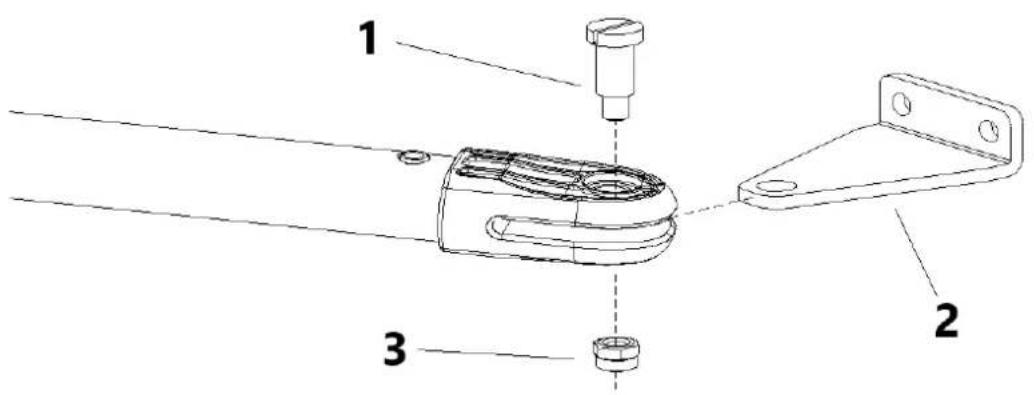

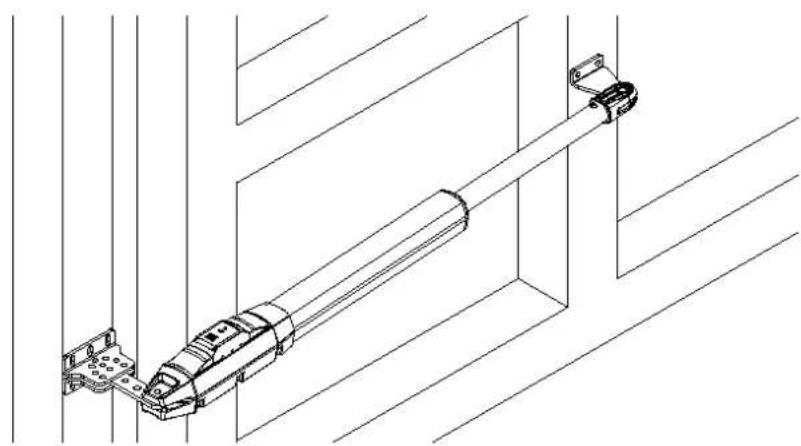

8.2 installasjon av tilbehør

A) Før du installerer hovedmaskinene, må du først installere veggbraketten på veggen, deretter feste tilkoblingsbraketten, og til slutt installere den fremre monteringsbraketten på porten.

Merk: Mål etter gradient før du fester for å sikre at den fremre monteringsbraketten og tilkoblingsbraketten er i samme nivå.

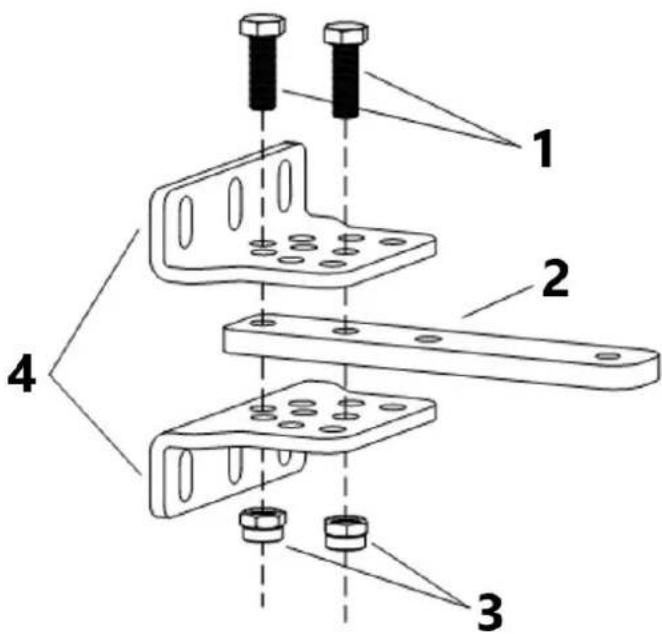

Koble til tilkoblingsbraketten og to veggbraketter, se figur 5.

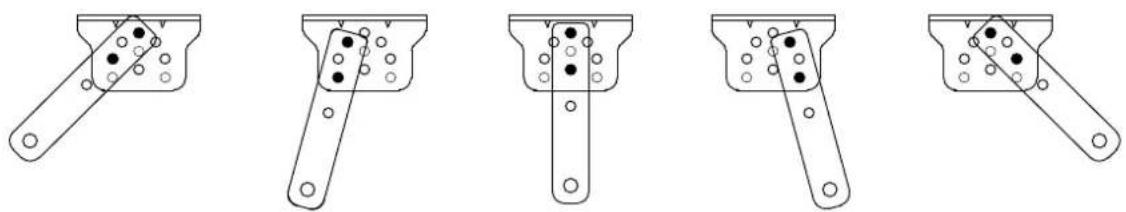

B) Koblingsbraketten og veggbraketten kan kobles i henhold til forskjellige forhold, se figur 6.

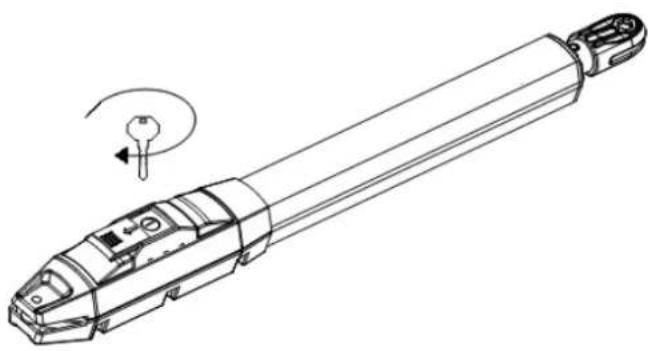

C) Før installasjonen, vennligst lås opp de to hovedmaskinene. Opplåsingsmetode: Åpne dekselet for manuell utløser, sett inn manuell utløsernøkkel, roter nøkkelen til den slippes, som vist i figur 7, vri deretter teleskoparmen, du vil finne at den lett strekkes for hånd.

E) Som vist i figur 9 nedenfor, koble veggbraketten til veggen i henhold til merket posisjon. Koble deretter hovedmaskinen til veggbraketten med skrue og mutter. (Vennligst bruk vater for å sikre at installasjonen er jevn.)

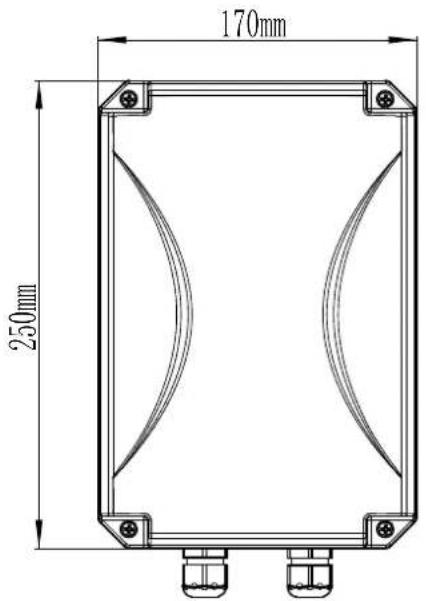

8.3 Dimensjon på kontrollboks

- For å sikre sikkerhet og beskytte maskinene, installer en portstopper ved åpen grenseposisjon når porten åpnes utover for å forhindre at porten beveger seg for langt. I mellomtiden, for å gjøre det mulig for de 2 svingene å nærme seg sin nøyaktige grenseposisjon, installer en

grensestopper ved den lukkede grenseposisjonen (som vist i figur 3). På samme måte, när porten åpnes innover, må du installere en endestopper i lukket endeposisjon (som vist i figur 2).

• Før du installerer hovedmaskinen, sørg for at hovedmaskinen og komponentene har god mekanisk ytelse og at porten kan betjenes manuelt fleksibelt.
• Én styreenhet kan valgfritt drive én hovedmaskin eller to hovedmaskiner.
• Jordfeilbryter må installeres der portbevegelsen kan sees, og minimum monteringshøyde for kontrollboksen bør være over 1,5 m for å unngå å bli berørt av barn.
• Etter installasjon, vennligst sjekk om den mekaniske egenskapen er god eller ikke, om portbevegelsen er fleksibel eller ikke etter opplåsing, og om den infrarøde sensoren (valgfritt) er installert riktig og effektivt.

9. Kabling og feilsøking

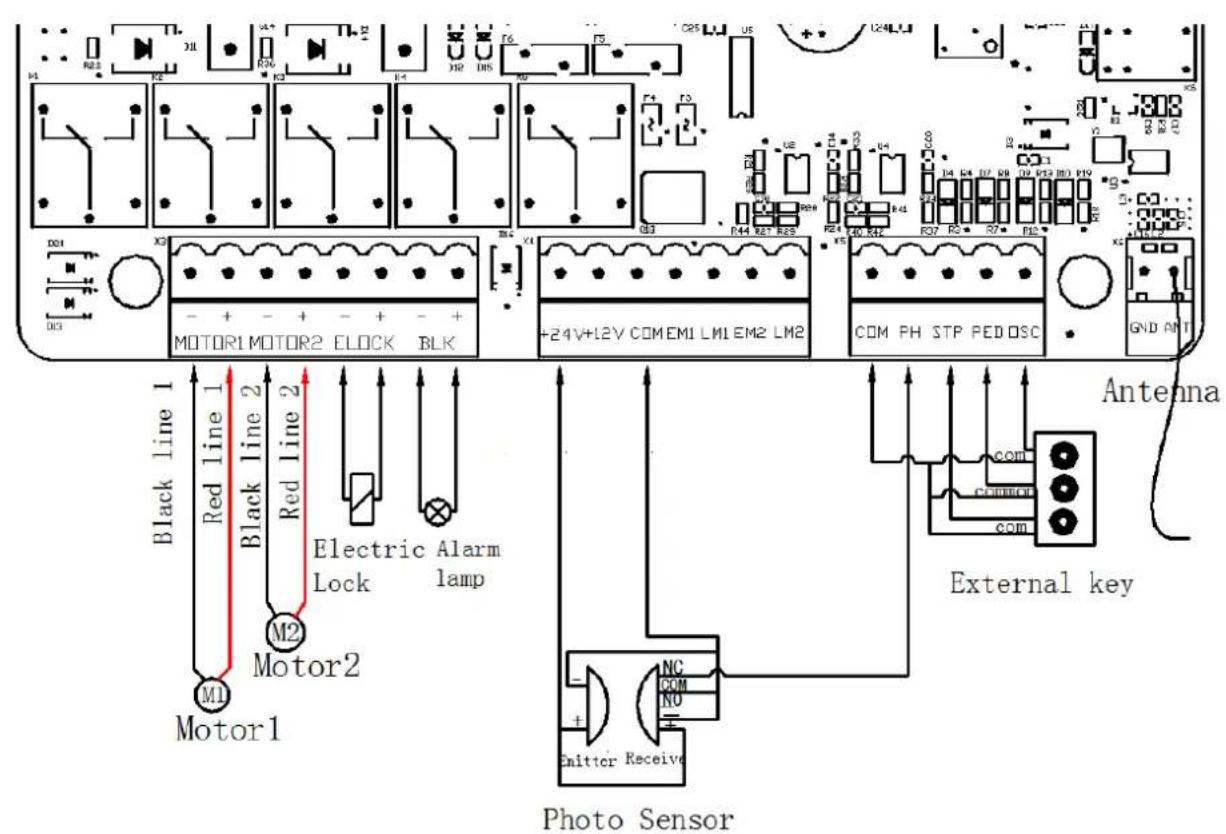

9.1 ledningsinstruksjoner

Mains input FUSE 10A transformer Solar power input 24V battery input AC FUSE AC24V1N SOLAR BAT1T SWM1D FORCE SLOW DOWN SPEED AC FUSE AC AC24V1N SOLAR BAT1T SWM1D FORCE SLOW DOWN SPEED AC FUSE

Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 Photo Sensor External key Antenna COM COM COM NC COM NO + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Figur 11

9.2 Styretavle tegning og instruksjoner

NIM/ON SOLAR BATT DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Figur 12

Terminal Beskrivelse
1. AC24VIN	24VAC strømforsyning
2. +SOLAR- Solenergiinngang
3. +BATT-	24V batteriinngang
4. MAKT Motstandsstyrke
5. RO NED	Langsom stoppdistanse
6. HASTIGHET	Bevegelseshastighet
7. MOTOR1 Motor1 Utgang
8. MOTOR2	Motor2-utgang
9. -LOCK+	Elektrisk låsutgang
10. -BLK+	Alarmlampeutgang (Merk: vær oppmerksom på de negative og positive.)
11. +24V	24V utgang positiv
12. +12V	12V utgang positiv (ingen utgang under hviletilstand)
13. EM1	Motor1 Hall Sensor Effektutgang
14. LM1	Motor1 Hallsensorgrensesignalinngang
15. EM2	Motor2 Hall Sensor Effektutgang
16. LM2	Motor2 Hall sensor grense signalinngang
17. PH	Fotosensorinngang aktiv
18. PED	Enkel port/fotgjengermodusinngang aktiv
19. OSC	Enkeltkanalsinngang aktiv
20. MAUR	Antenne
21. COM	Felles
22. SIG	Signalet lukkes normalt først etter at døren er på plass

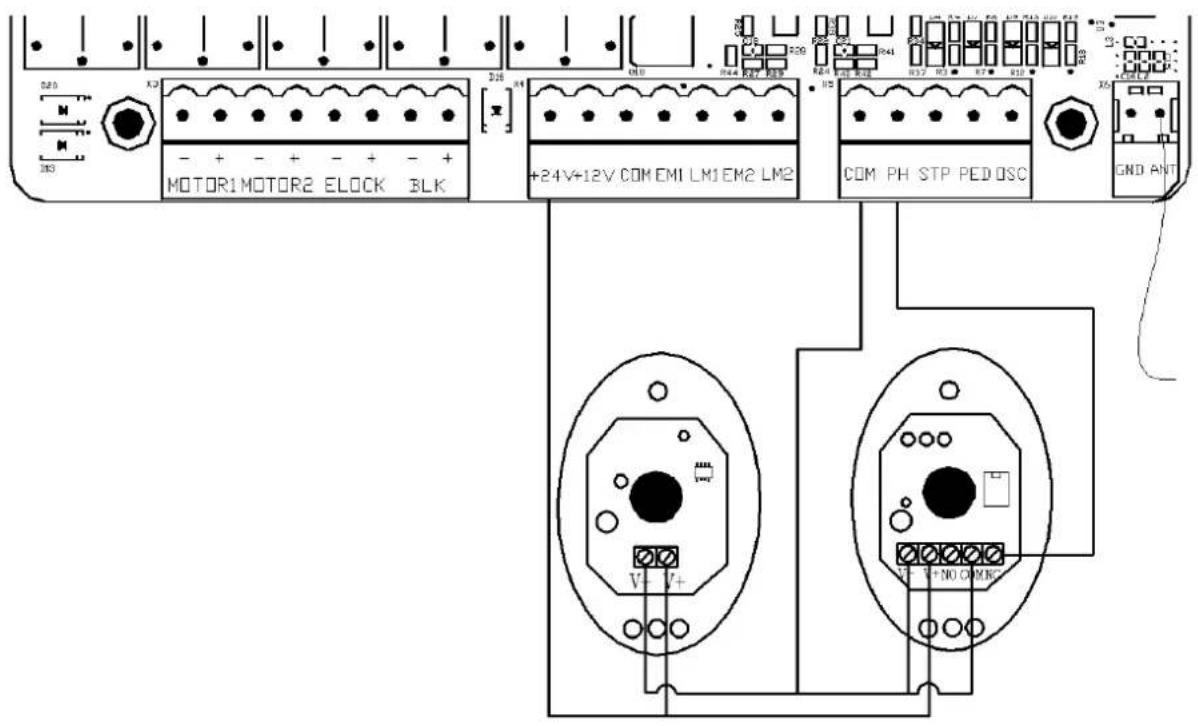

Instruksjoner for kabling av fotosensor

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EMI LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figur 13

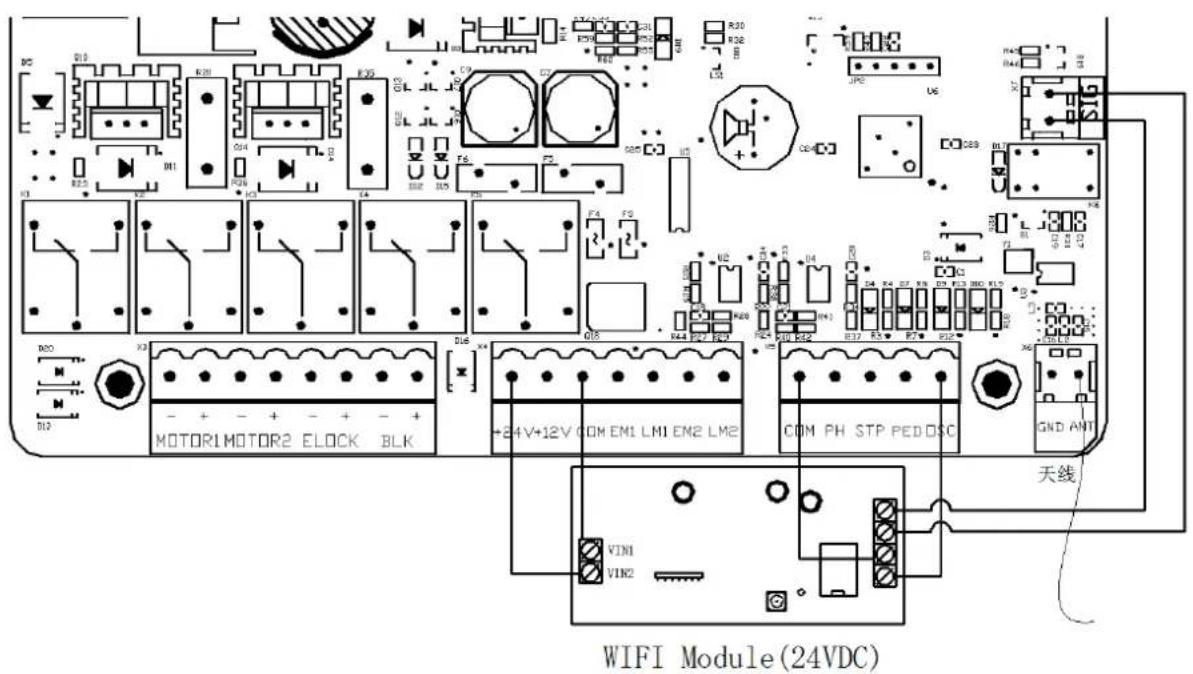

Kablingsinstruksjoner for WIFI-modulen

WIFI Module (24VDC) 天线

Figur 14

9.3 Digital skjerminnstilling

Når kontrollkortet fungerer, kan brukerne sjekke driftstilstanden til portåpneren ved hjelp av digital skjerm på kontrollkortet.

: ingen inngang;

: under åpningstilstand;

: under lukketilstand;

: manuell innstilling;

: reise innstilling;

9.4 Bevegelsesinnstilling (VELDIG VIKTIG)

Ved den første installasjonen av portåpnere, må installatøren stille inn åpne og lukkede endebryterposisjoner for å kjøre reisen.

9.4.1 Programmere bevegelsen i nødgrensemodus

Åpne begge sider av porten og lås clutchen, og trykk og hold "+"-knappen på kontrollkortet til den digitale skjermen viser "SU". Etter dette trinnet vil porten først løpe mot lukkeretningen og stoppe, og deretter åpnes porten automatisk. Når de to vippeportene er helt åpne, lukkes portene automatisk for andre gang, og reiseinnstillingen fullføres når portene lukkes. Hvis avstanden for å starte langsom hastighet på porten ikke er passende, juster "SLOW DOWN"-knappen for å endre avstanden.

Merk:

• Kabling: den svarte ledningen til hovedmotor 1 er koblet til venstre side av MOTOR1; Den brune kabelen til vert 1 kobles til høyre side av MOTOR1. Den svarte kabelen til hovedmotor 2 kobles til venstre side av MOTOR2; Den brune kabelen til hovedmotor 2 kobles til høyre side av MOTOR2.
• I enkeltdørsmodus kobles verten til MOTOR1.
  Hvis porten plutselig stopper under bevegelsesinnstilling, vennligst øk motstandskraften.
• Hvis porten ikke stoppet när den møter hindringene under bevegelsesinnstilling, vennligst reduser motstandskraften.
• Installatøren må gjøre om bevegelsesinnstillingen etter å ha modifisert "SPEED"-trimmeren.

9.5 Trimmerinnstilling

Hindringsfølsomhetstrimmer

Å justere følsomheten til hindringen -- vri med klokken for å øke, mot klokken for å redusere følsomheten til hindringen. Hvis det er miljøpåvirkninger, for eksempel kraftig vind, må du justere trimmeren etter miljøet.

For å justere avstanden med lav hastighet -- vri med klokken for å øke, mot klokken for å redusere avstanden med lav hastighet. Vennligst ikke still inn veldig kort saktehastighetsavstand for å unngå portkollisjonen.

Gate Moving Speed Trimmer

For å justere portens bevegelseshastighet -- vri med klokken for å akselerere, mot klokken for å bremse ned. Trimmeren kan justeres for å endre åpnings- og lukketid. Denne justeringen må fullføres før reiseinnstillingen.

Drei mot klokken: reduser

Drei med klokken: ∅k

MAKT

Hindringsfølsomhetstrimmer

RO NED

Trykk og hold "-"-knappen, alarmlyset vil fortsette å blinke, og digital skjerm viser fjernkontrollmodus -- "PO" -- to svingporter enkeltkanalsmodus; "Pd" -- single gate fire-kanals modus; Trykk på knappen på fjernkontrollen som skal legges til, den digitale skjermen vil vise nummeret på den nåværende lagrede fjernkontrollen, deretter er fjernkontrollinnlæringen fullført. (Standard for ny sammenkoblet fjernkontroll kontrollen er to svingporter enkanalsmodus).

9.6.2 Slett fjernkontroll

Skriv inn "AE" på den digitale skjermen og velg deretter "rE" for å slette fjernkontrollene.

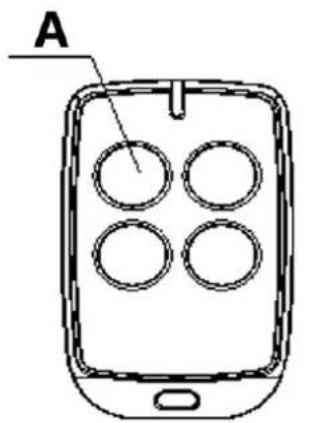

A

Enkeltkanals fjernkontroll

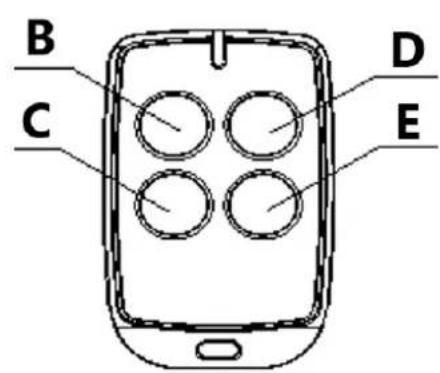

B C D E

Fire-kanals fjernkontroll (Pd-modus)
Figur 16

1 - Åpne/Lukk/Stopp
2 - Åpen
3 - Stoppe
4 - Lukk
5 - Enkel port

9.6.3 Spesiell fjernkontrollnøkkelknapp

Trykk og hold nede kombinasjonstastene for 5S.

C(stopp)+D(enkelport) kombinasjonstast -- gå inn i fjernkontrolllæring.

9.7 Innstillinger for kontrollkort

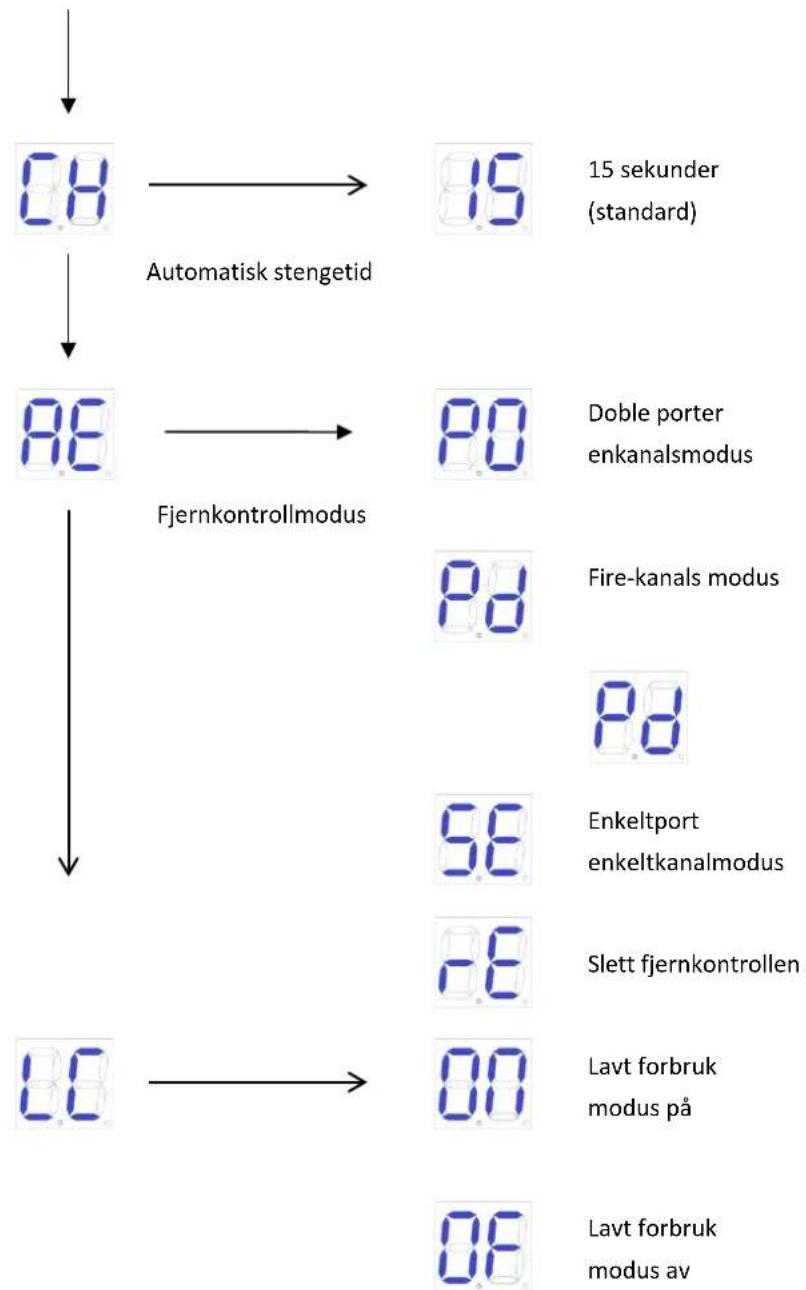

9.7.1 Grunnmeny

Trykk "PROG" for å gå inn i basismenyen;

Digital skjerm viser "NE", velg andre funksjoner i denne menyen med "+" og "-" knappene.

Trykk "SET" for å bekrefte eller for å gå inn i undermenyen.

For å gå ut av menyen, trykk "PROG".

Tidsintervall for åpen
port

Lavt forbruksmodus

9.7.2 Grunnmenyen instruksjon

MenyTrykk "PROG" for å gå inn i basismenyen .	AlternativTrykk "+" (opp) eller "-" (ned) for å velge;Trykk "SET" for å bekrefte.	Standard/oppmerksom het
	Standard modus; O/C/S(Åpne/Lukk/Stopp).O/S/C standardmodus med automatisk lukkefunksjon. Når porten åpnes, lukkes den automatisk etter automatisk stengetid. Hvis en "lukk porten"-kommando sendes under ventetiden for automatisk stengetid, vil den automatiske stengefunksjonen bli kansellert.Fellesskapsmodus (med automatisk lukkefunksjon). Når porten åpnes, vil ingen portkommando bli svart før den lukkes automatisk. Hvis brukeren sender portkommando under lukkingsprosessen, vil porten åpnes igjen. Dersom det sendes en portkommando i løpet av den automatiske stengeventetiden, vil denne ventetiden beregnes på nytt. Hvis porten ikke er helt lukket i mer enn ti påfølgende ganger, vil den automatiske lukkefunksjonen bli kansellert og porten lukkes ved å sende portlukkingskommandoen på nytt. Merk at i fellesskapsmodus har porten fortsatt den automatiske lukkefunksjonen ved møte med hindringer.Eksterne tre taster (åpne/lukke/stoppe)Eksterne tre taster o/p/s (automatisk lukking med)	Standard modus; O/C/S(Åpne/Lukk/Stopp).
Enkel port/dobbel portbryter	Dobbel portmodus (standard).Enkel portmodus.	Dobbelportmodus.
Åpne portens tidsintervall	00-10: Tidsintervallet for åpen port er 0-10 sekunder (standard 3 sekunder). Hvis intervallet er kortere enn 2 sekunder, kan den elektriske låsen ikke brukes.	3 sekunder.
Automatisk stengetid	Automatisk lukketid kan settes til 15 (standard), 30, 60, 90 sekunder.	15 sekunder.
Fjernkontrollmodus	Doble porter enkanalsmodus.Fire-kanals modus.Enkelport enkeltkanalmodus.Slett alle sammenkoblede fjernkontroller	Doble porterenkanalsmodus.
Lavt forbruksmodus	Lavforbruksmodus påNår det ikke er noen operasjon i startskjermbildet, vil kontrollkortet automatisk gå inn ilavforbruksmodus etter 1 minutt.Lavforbruksmodus av	Lavforbruksmodus på

9.7.3 Avansert menyinstruksjon

Trykk lenge på "PROG" i 2 sekunder for å gå inn i avansert meny.

Digital skjerm viser "TL", trykk "+" (opp) eller "-" (ned) for å velge;

Trykk kort på "SET" for å bekrefte eller for å gå inn i undermenyen.

Trykk kort på "PROG" for å avslutte.

9.7.4 Avansert menyinstruksjon

MenyTrykk lenge på "PROG" i 2 sekunder for å gå inn i basismenyen.	AlternativTrykk "+" (opp) eller "-" (ned) for å velge; Trykk "SET" for å bekrefte.	Standard/oppmerksomhet
Reisetidsjustering	Tidspunkt for gate1Tidspunkt for gate2Tidsfinjustering av gate 1Tidsfinjustering av gate 2	Etter automatisk læring, hvis slaget ikke er ideelt, kan det justeres manuelt. Jo kortere tiden under motstandsgrensen er, desto lengre er retardasjonsavstanden til døren. Og i Hall-grensen, jo kortere tid, jo kortere dørvandring.
Fotosensor	N/C; fotosensor er normalt på.(Standard)NEI; fotosensor er normalt av.	NEI; fotosensor normalt på.
Elektrisk lås	Elektrisk lås er normalt på. (Misligholde)Elektrisk lås er normalt av.	Elektrisk lås normalt på.
	Omvendt trykklåsmodus avOmvendt skyvelåsemodus på(Når den elektriske låsen startes, vil M1 kjøre et stykke i retning av døren for å forhindre at den elektriske låsen setter seg fast og ikke kan åpnes.)	OMvendt
Alarmlampe	Alarmlampen lyser normalt. 24V strømforsyning. (Misligholde)Alarmlampen blinker normalt. 24V strømforsyning.	Alarmlampen lyser normalt. 24V strømforsyning.
Valg av portåpner	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (standard)MSW-GDOOR-004B	MSW-GDOOR-005B.
Dørens retning	Porten åpnes innover (standard)Porten åpnes utover	Porten åpnes innover
Fabrikkinnstilling	Avbryt standard fabrikkinnstilling.Fabrikkinnstilling fullfører.

10. Andre

10.1 Vedlikehold

Sjekk om porten fungerer normalt hver måned.

For sikkerhets skyld foreslås det at hver port er utstyrt med infrarød beskyttelse, og regelmessig inspeksjon er også nødvendig.

Før montering og bruk av portåpneren, vennligst les alle instruksjonene nøye.

Vi forbeholder oss retten til å endre instruksjonen uten forvarsel.

10.2 Feilmelding

Feil indikasjon	Årsak til fell	Løsning
	Dør 1 hindret i åpning	1. Sjekk om det er hindringer når du åpner dør 12. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Dør 2 hindret i åpning	1. Sjekk om det er hindringer ved åpning av dør 22. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Dør 2 lukkes med vanskeligheter	1. Sjekk om det er hindringer når dør 1 er lukket2. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Dør 2 lukkes med vanskeligheter	1. Sjekk om det er hindringer når dør 2 er lukket2. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Infrarød frakobling	1. Sjekk status for infrarød innstilling2. Om det er okklusjoner i det infrarøde
	Dør 1 lukkes før dør 2	1. Lær reiseruten din på nytt2. Juster åpningstidsintervallet
	Motoren fungerer for lenge	1. Sjekk om du har fullført reiseruten2. Skade på 'Hall'-komponent
	Ingen studieplan Fullfør turen på nytt

10.3 Feilsøking

Problemer	Mulige årsaker	Løsninger
Porten kan ikke åpne eller lukke normalt, og displayet lyser ikke.	1. Strømmen er av.2.Sikringen er brent.3.Kontrollkort strømkabling med problem.	1.Slå på strømforsyningen.2.Sjekk sikringen, skift sikringen hvis den er brent.3.Re ledninger i henhold til instruksjonene.
Porten kan åpnes, men kan ikke lukkes.	1. Fotocelleledning med problem.2. Fotocellemontering med problem.3. Fotocelle er blokkert av objekter.4. Følsomheten til hindringen er for høy.	1.Hvis ikke koble til fotocelle, sørg for at 5 og 6, 5 og 7 kortslutter; hvis du kobler til infrarød sensor, sørg for at ledningen er riktig og at fotocellen er NC2. Sørg for at fotocellens monteringsposisjon kan justeres innbyrdes.3.Fjern hindringen.4. Reduser følsomheten til hindringen.
Fjernkontrollen virker ikke.	1.Batterinivået til fjernkontrollen er lavt.2. Fjernkontrolllæring er ikke fullført.	1. Bytt batteri i fjernkontrollen.2. Gjenoppta fjernkontrolllæring.
Trykk OPEN, CLOSE-knappen, porten beveger seg ikke, motoren støyer.	Portbevegelsen er ikke jevn.	I henhold til den faktiske situasjonen for å justere motoren eller porten.
Lekkasjebryter utløst.	Kortslutning i strømforsyningsledningen eller kortslutning i motorledningen.	Sjekk ledninger.
Fjernkontrollens arbeidsavstand er for kort.	Signalet er blokkert.	Koble til ekstern mottakerantenne, 1,5 meter over bakken.
Porten flyttes til midtposisjon for å stoppe eller reversere.	1. Motor utgangskraft er ikke nok.2. Følsomheten til hindringen er for høy.3.Gate møter hindring.	1.Sjekk om transformatoreffekten er normal, hvis ikke, bytt transformator.2.Juster TR2.3.Fjern hindringen.

8.3 Dimension av kontrollbox
