BRUKSANVISNING GDOOR-003B MSW

4.2 Størrelse på hovedmaskine og tilbehør

For at sikre normal drift af døråbneren og beskytte kablet mod skader, skal du bruge to PVC-rør til at nedgrave motor- og strømkablerne og styrekablerne separat. Et PVC-rør til motor- og strømkabler, det andet til styrekabler.

4.3.4 Størrelse på kontrolboks

5.6.1 Fjernbetjening til indlæring

5.6.3 Særlig fjernbetjeningstast

Tryk og hold kombinationstasterne nede for 5S.

"Stop" + "Single gate" kombinationstast - gå ind i fjernbetjeningsindlæring.

5.7 Kontrolkortindstillinger

5.7.1 Basismenu

Tryk på "PROG" for at gå ind i basismenuen;

Tryk på "PROG" for at forlade menuen.

Den digitale skærm viser "TL", tryk på "+" (op) eller "-" (ned) for at vælge;

Tryk kort på "SET" for at bekræfte eller for at gå ind i undermenuen.

Tryk kort på "PROG" for at afslutte.

Tjek, om porten normalt fungerer hver måned.

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere.

Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle

uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i bruksanvisningen, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Kjære brukere,

Takk for at du valgte dette produktet. Les bruksanvisningen nøye før du monterer og bruker den.

- Les denne håndboken nøye før installasjon, som inneholder viktig informasjon om installasjon, bruk, vedlikehold og sikkerhet.

- Eventuelle udefinerte operasjoner under denne håndboken er ikke tillatt, feil bruk kan skade produktet til og med forårsake skader eller tap av eiendom.

- For å vurdere den mulige faren under installasjonen eller bruken av svingportåpneren, må installasjonen strengt overholde konstruksjonsstandarden og den elektriske driftsprosedyren.

- Før installasjon, sørg for at strømspenningen som brukes stemmer overens med forsyningsspenningen til dette produktet. Vennligst sjekk om lekkasjebeskyttelsesbryteren er installert og jordingssystemet er korrekt.

- Vennligst sjekk om tilleggsutstyr eller materialer er nødvendig for å oppfylle de spesifikke kravene.

- Avhending av emballasjemateriale må være i samsvar med lokale forskrifter.

- Vennligst ikke endre noen deler bortsett fra de som er definert i denne håndboken. Eventuelle udefinerte endringer kan forårsake funksjonsfeil. Eventuelle skader på produktet som følge av dette skal være utenfor selskapets ansvar.

- Ikke lekk vann eller væske inn i kontrolleren eller andre åpne enheter. Vennligst koble fra strømmen umiddelbart hvis noen nevnte tilfeller har skjedd.

- Hold dette produktet unna varme og åpen ild. Eller det kan skade komponentene; forårsake feilen eller andre farer.

- Sørg for at det ikke er kjøretøy 、 passasjerer og gjenstander som passerer mens svingporten beveger seg.

- Antiklemmeutstyr som infrarød beskyttelsesbryter må installeres for å unngå skader på person og eiendom. Selskapet skal ikke holdes ansvarlig for skader eller ulykker som oppstår derav.

• Installasjonen, bruk og vedlikehold av dette produktet må utføres av fagfolk.
• Barn har ikke lov til å berøre kontrollenhetene eller fjernsendere.
• Et varselskilt skal plasseres et sted på vippeporten i henhold til nasjonal standard.

• Vennligst oppbevar denne instruksjonen for fremtidig referanse.

• Pakkeliste (standard)

Nr. Bilde Navn Antall
1		Hovedmaskin 2
2		Styreskap 1
3		Manuell utløserstang 1
4		Fjernkontroll 2
5		Veggfeste 4
6		Monteringsbrakett foran 2
7		Koblingsbrakett 2
8		Monteringsskrue (kort) 2
9		Monteringsskrue (lang) 2
10		Skrue M8×25 4
11		Mutter M8	6
12		Grensestopper	1
13		Fjærskive ∅12 2
14		pakning 2

Pakkeliste (valgfritt)

Nr. Bilde Navn Antall
1		Infrarød sensor 1
2		Trådløst tastatur 1
3		Alarmlampe 1
4		Elektrisk lås 1
5		Lagringsbatteri	2

1. Tekniske parametere

Produktnavn	Automatisering for slagport
Modell	MSW-GDOOR-003B
Forsyningskilde:	230V/50Hz; 110V/60Hz
Motor kraft	62W
Portens bevegelseshastighet	22~26s / 90°
Maks. enkeltvingevekt	400 kg
Maks. envinge lengde	4 m
Maks. stempelslag	45 cm
Maks. makt	3800 N
Fjernkontroll avstand	30m
Lagringsbatteri (valgfritt)	DC24V (4,5Ah eller 9Ah)
Arbeidsplikt	S2, 30 min
Arbeidstemperatur	-20°C - +70°C

4. Installasjon

Svingportåpner kan brukes for enfløyet portvekt mindre enn 400 kg, og lengden kortere enn 4m.

Kjøremodusen bruker snekke- og snekkegir for å kombinere skruestangtransmisjonen. Denne portåpneren må installeres inne i innhegningen eller gården for beskyttelse.

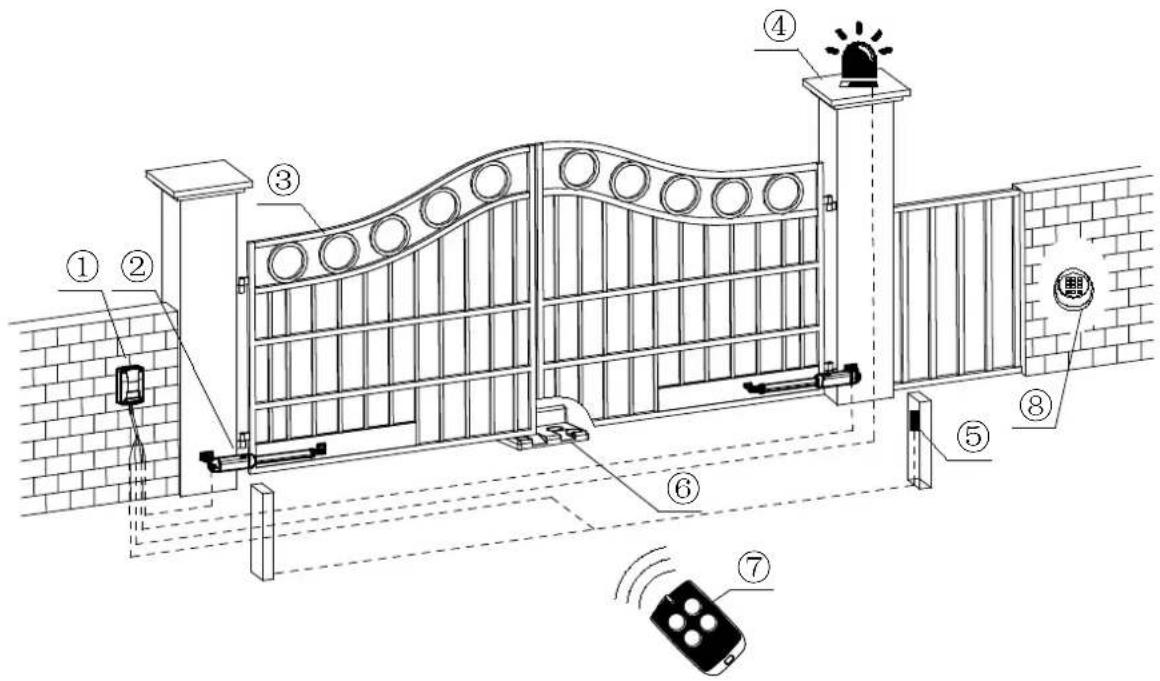

4.1 Installasjonstegning

4.2 Størrelse på hovedmaskin og tilbehør

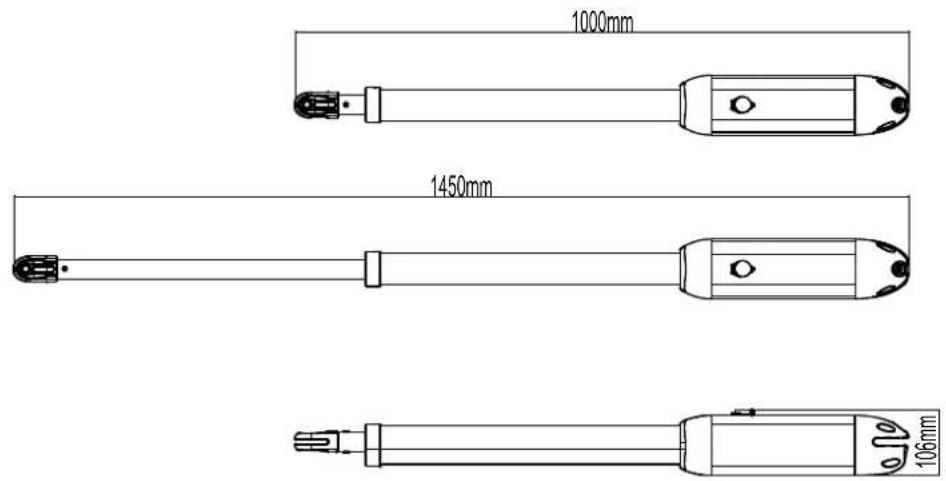

4.2.1 Størrelse på hovedmaskin

4.3 Installasjonstrinn

4.3.1 Forberedelse før Hovedmaskininstallasjon

a) Før du installerer døråpneren, vennligst bekreft at døren ble installert riktig, sørg for at døren kan betjenes manuelt, og at dørstopperen effektivt kan forhindre at døren fortsetter å bevege seg.
b) Hold en avstand på 40-50 mm mellom dørbunnen og bakken for å installere den elektriske låsen. Hvis elektrisk lås ikke er nødvendig, bør avstanden mellom dørbunnen og bakken være ≥20 mm.
c) Den anbefalte monteringshøyden for de 2 hovedmaskinene er rundt 300 \~ 800 mm over bakken, og sørg for at det er pålitelige festepunkter for montering av braketter.

Kabelgraver.

For å sikre normal drift av døråpneren og beskytte kabelen mot skade, vennligst bruk to PVC-rør for å grave ned motor- og strømkablene, og kontrollkablene separat. Ett PVC-rør for motor- og strømkabler, det andre for styrekabler.

Festebraketter

For å installere hovedmaskinene godt, anbefales det å bruke ekspansjonsskruene for å feste monteringsbrakettene.

4.3.2 Installasjon av tilbehør

Merk: Vennligst registrer etter gradient før festing for å sikre at den fremre

monteringsbraketten og tilkoblingsbraketten er i samme nivå.

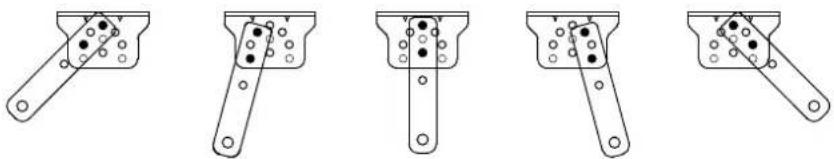

b) Koblingsbraketten og veggbraketten kan kobles sammen i henhold til forskjellige forhold, se figur 5.

c) Brukere bør klargjøre strømkabler for kontrollboksen og hovedmaskinene selv på grunn av det forskjellige installasjonsmiljøet. Kjernene for strømforsyningskabelen til kontrollboksen skal være mer enn 3, kjernene for motorkabelen er 2. Hvis brukere trenger å installere eksternt tilbehør som elektrisk lås, infrarød sensor, alamlampe, ekstern knappbryter osv., vennligst øk de innebygde kablene tilsvarende, sørg for at seksjonsdiameteren til den elektriske låsekabelen er over 1,5 mm², seksjonsdiameteren til andre kabler er over 0,5 mm². Kabellengden bør bestemmes av brukerne i henhold til deres installasjonssituasjon.

Merk: Utløpet på PVC-røret bør være nedover for å unngå at regnvannet strømmer inn i røret langs kabelen.

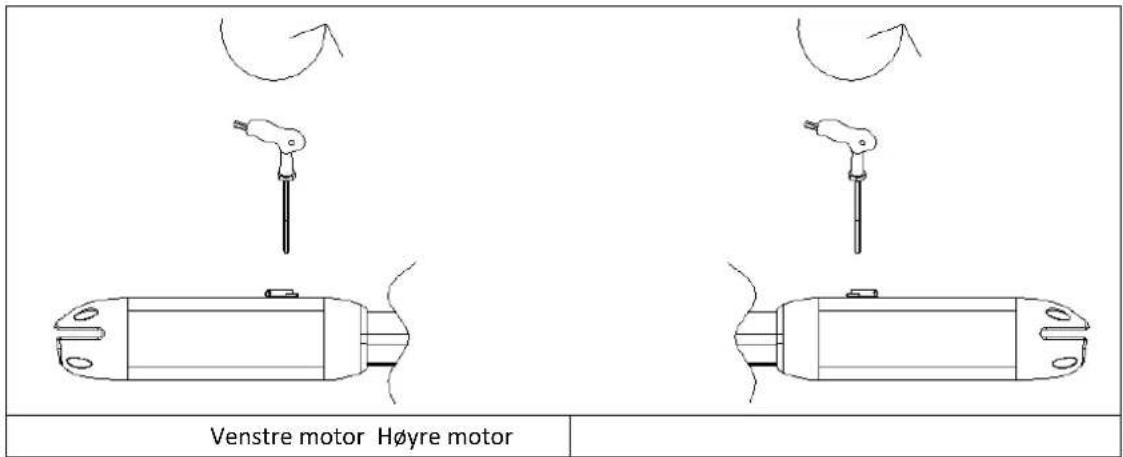

d) Før installasjonen, vennligst lås opp de to hovedmaskinene. Opplåsingsmetode: Fjern dekselet, sett inn manuell utløserstang, roter stangen til den frigjøres, som vist i figur 6, og vri deretter teleskoparmen, du vil finne at den strekkes lett.

Venstre motor Høyre motor

Figur 6

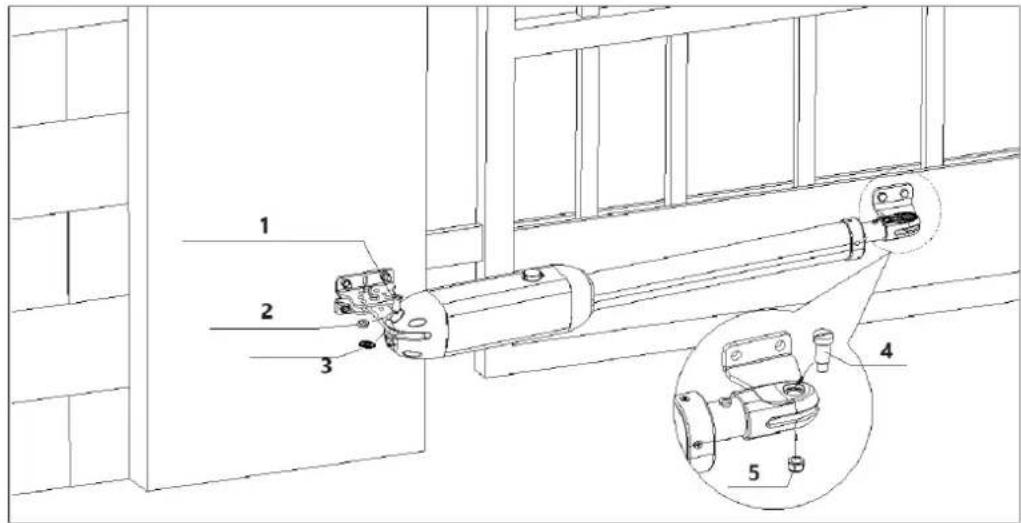

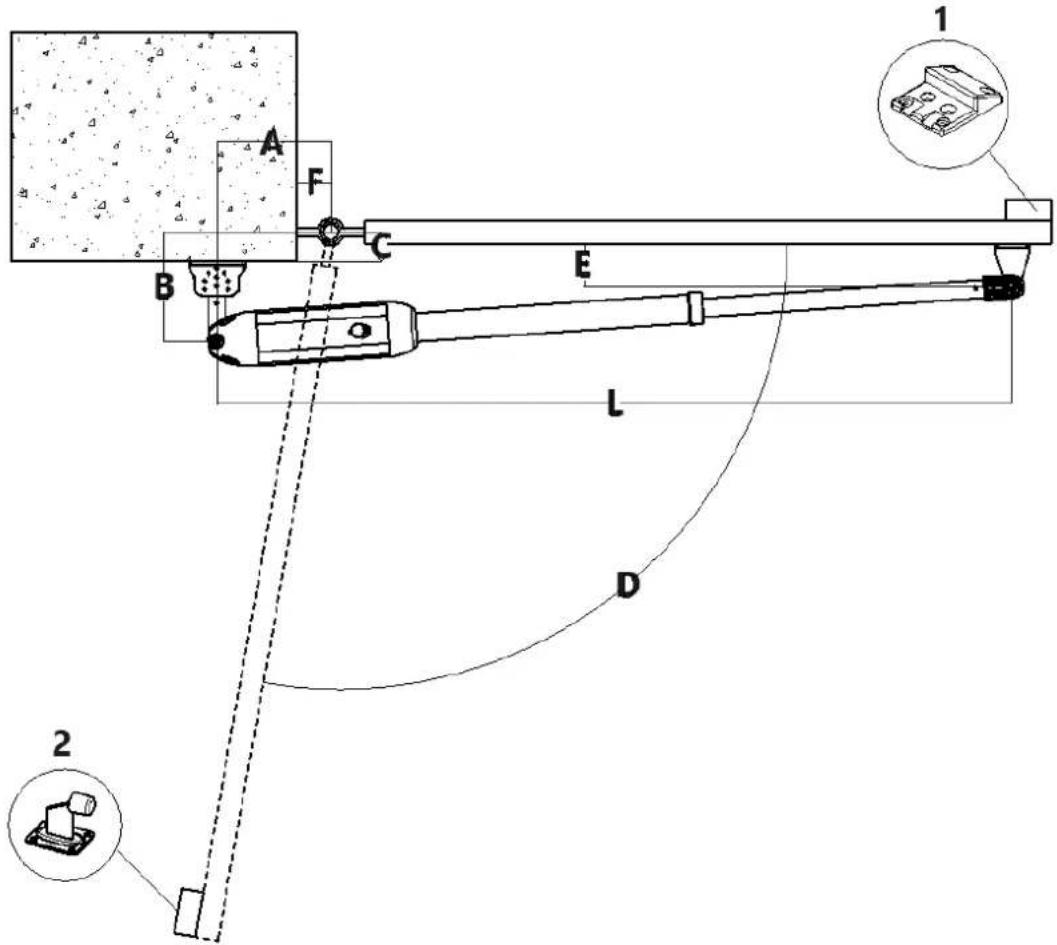

4.3.3 Hovedmaskininstallasjon

Vennligst se figur 7 for å feste baksiden av hovedmaskinen og tilkoblingsbraketten med installasjonsskruene, og deretter manuelt justere teleskoparmen til riktig lengde, fest til slutt teleskoparmkoblingen og frontmonteringsbraketten med installasjonsskruene. Trekk i døren etter installasjonen for å sikre at reisen er fleksibel uten å sette seg fast.

Installasjonsretning: døren åpnes innover.

1 – MERK: den ubegrensede versjonen må ha en grensestopper installert. 2 – Det anbefales å installere med en sikkerhetsstopper (bør utarbeides av brukerne selv).

Figur 8

	A (mm)	B (mm)	C (mm)	D maks	L (mm)
ST∅RRELSE	240	115	15	100^	1400
	220	125	25	100^	1440
	200	135	35	100^	1420
	180	145	45	90^	1420

Tabell 1 Anbefalt installasjonsposisjon

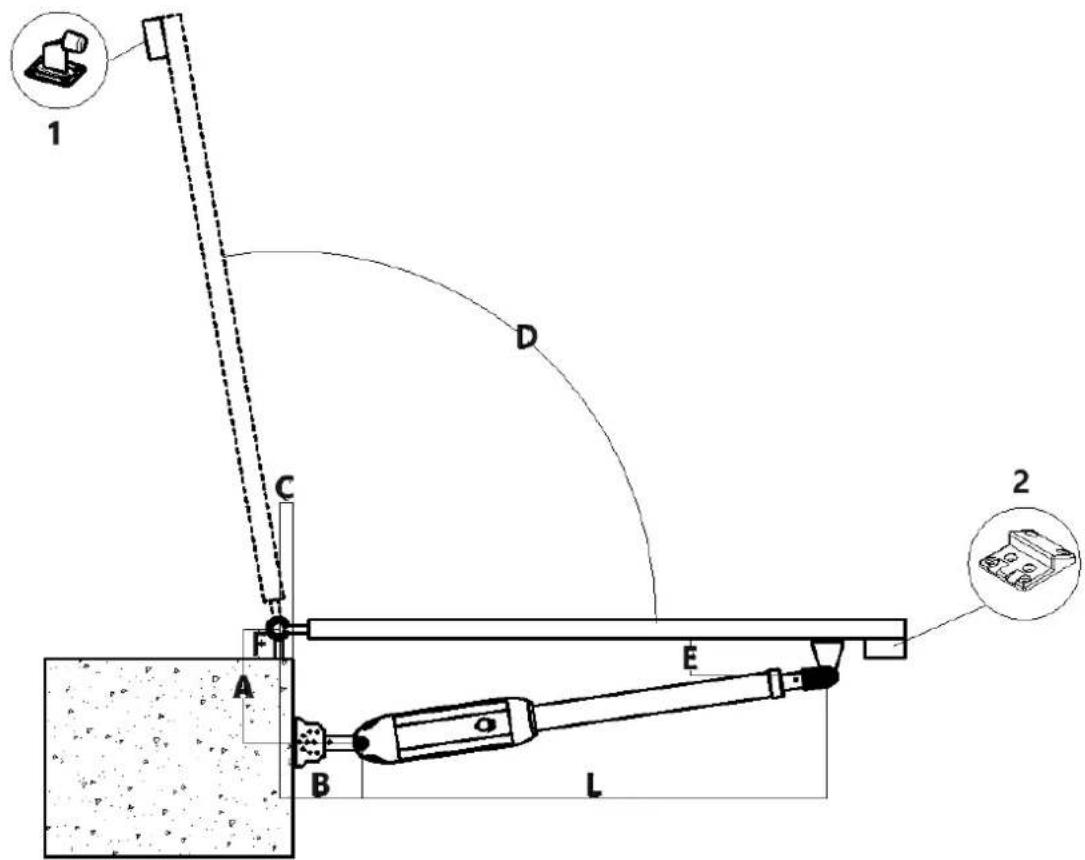

Installasjonsretning: døren åpnes utover.

1 C D A B E L 2

1 - Det anbefales å installere med en sikkerhetsstopper (bør utarbeides av brukerne). 2 - MERK: den ubegrensede versjonen må ha en grensestopper installert

Figur 9

	A(mm)	B(mm)	C(mm)	D maks	L(mm)
ST∅RRELSE	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

Tabell 2 Anbefalt installasjonsposisjon

Merk: Verdi B må være nær eller lik verdien A for å oppnå den beste mekaniske fordelen.

4.3.4 Størrelse på kontrollboks

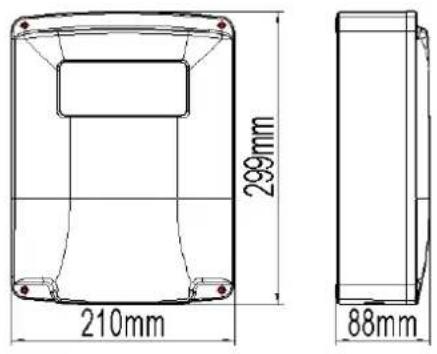

Kontrollboks uten innebygget batteri

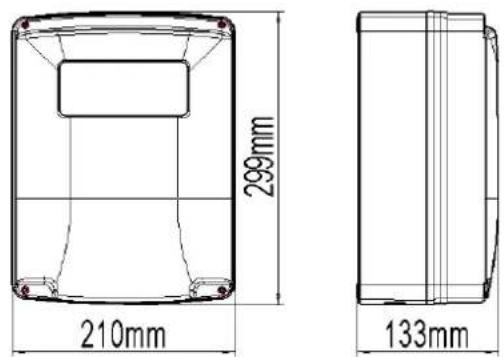

Kontrollboks med innebygd batteri
Figur 9

Advarsel

• For å ivareta sikkerheten, installer endestopperen i lukkeposisjonen när døren åpnes innover (som vist i figur 8).
• Før du installerer hovedmaskinen, sørg for at hovedmaskinen og komponentene har god mekanisk ytelse og at døren kan betjenes manuelt fleksibelt.
• Én styreenhet kan valgfritt drive én hovedmaskin eller to hovedmaskiner.
• Jordfeilbryter må installeres der portbevegelsen kan sees, og minimum monteringshøyde for kontrollboksen bør være over 1,5 m for å unngå å bli berørt av barn.
• Etter installasjon, vennligst sjekk om den mekaniske egenskapen er god eller ikke, om portbevegelsen er fleksibel eller ikke etter opplåsing, og om den infrarøde sensoren (valgfritt) er installert riktig og effektivt.

5. Kabling og feilsøking

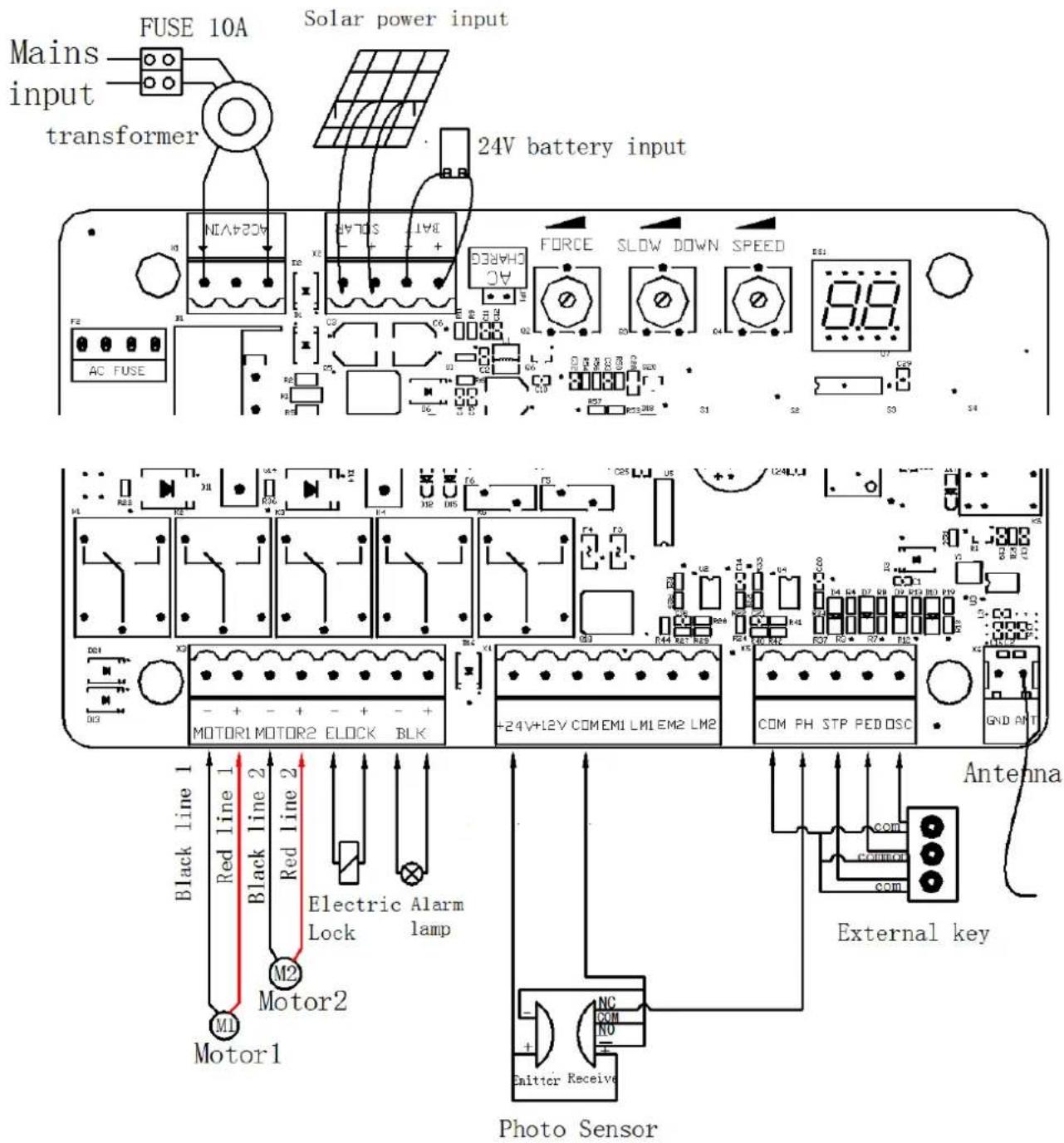

5.1 Kablingsinstruksjoner

Mains input transformer FUSE 10A Solar power input 24V battery input AC FUSE F2 AC K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 FORCE SLOW DOWN SPEED 88 S0 S1 S2 S3 S4 R0 R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 +24V+L2V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT Antenna Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 External key Photo Sensor

Figur 11

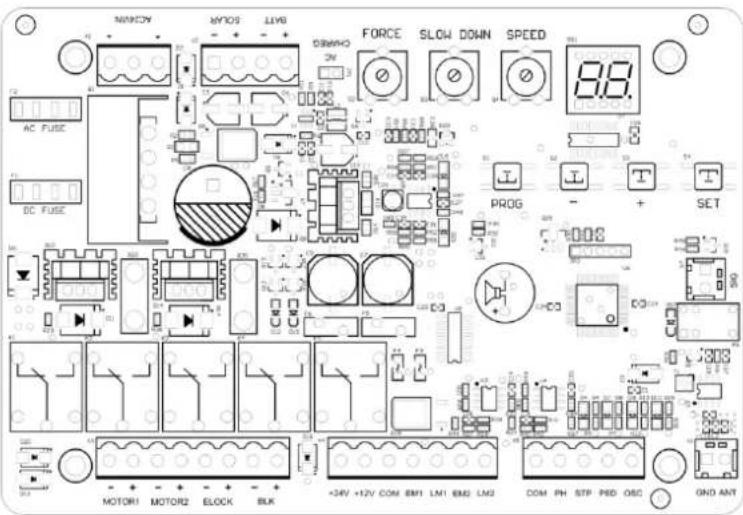

5.2 Styretavle tegning og instruksjoner

MINION AC FUSE DC FUSE MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 FORCE SLOW DOWN SPEED PROG COM PH STP PED OSC GND ANT

Figur 12

Terminal	Beskrivelse
1. AC24VIN	24VAC strømforsyning
2. +SOLAR-	Solenergiinngang
3. +BATT-	24V batteriinngang
4. MAKT Motstandsstyrke
5. RO NED	Langsom stoppdistanse
6. HASTIGHET	Bevegelseshastighet
7. MOTOR1 Motor1 Utgang
8. MOTOR2 Motor2-utgang
9. -LOCK+	Elektrisk låsutgang
10. -BLK+	Alarmlampeutgang (Merk: vær oppmerksom på de negative og positive.)
11. +24V	24V utgang positiv
12. +12V	12V utgang positiv (ingen utgang under hviletilstand)
13. EM1	Motor1 Hall Sensor Effektutgang
14. LM1	Motor1 Hallsensorgrensesignalinngang
15. EM2	Motor2 Hall Sensor Effektutgang
16. LM2	Motor2 Hall sensor grense signalinngang
17. PH	Fotosensorinngang aktiv
18. PED	Enkel port/fotgjengermodusinngang aktiv
19. OSC	Enkeltkanalsinngang aktiv
20. MAUR	Antenne
21. COM	Felles
22. SIG	Signalet lukkes normalt først etter at døren er på plass

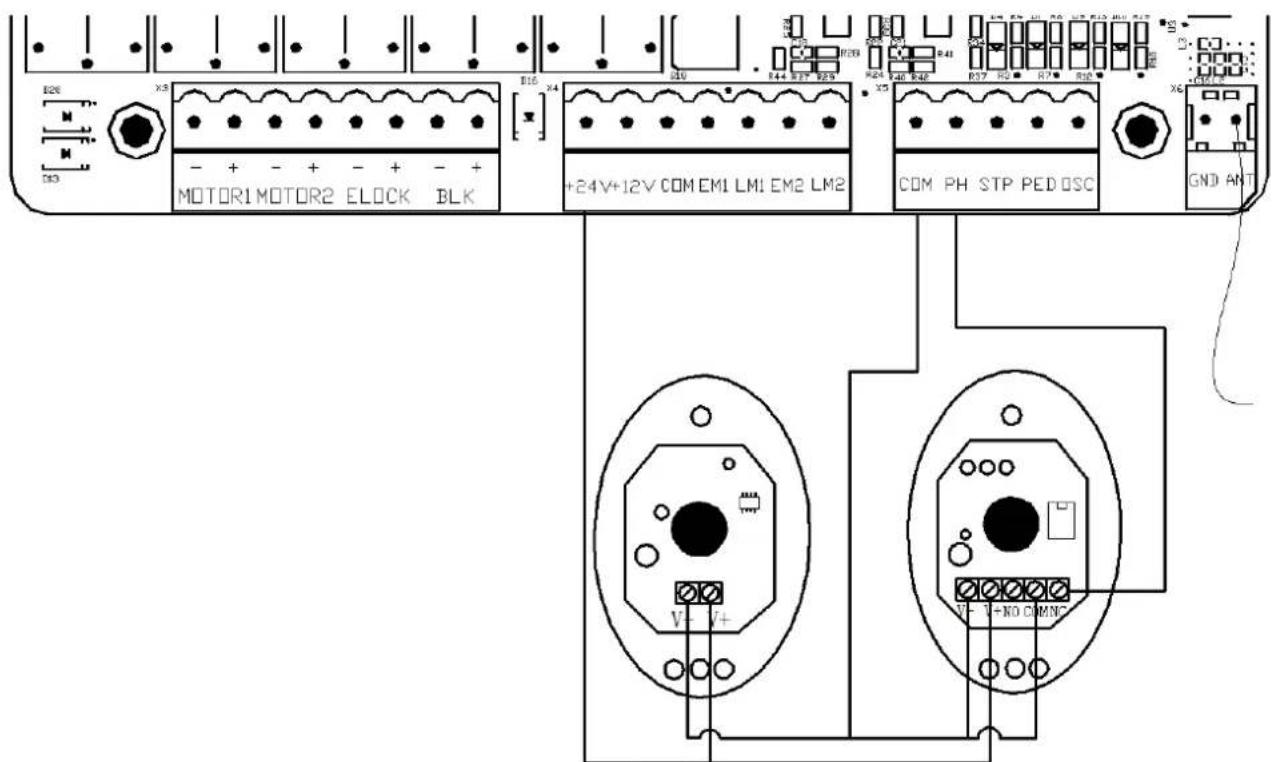

Instruksjoner for kabling av fotosensor

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figur 13

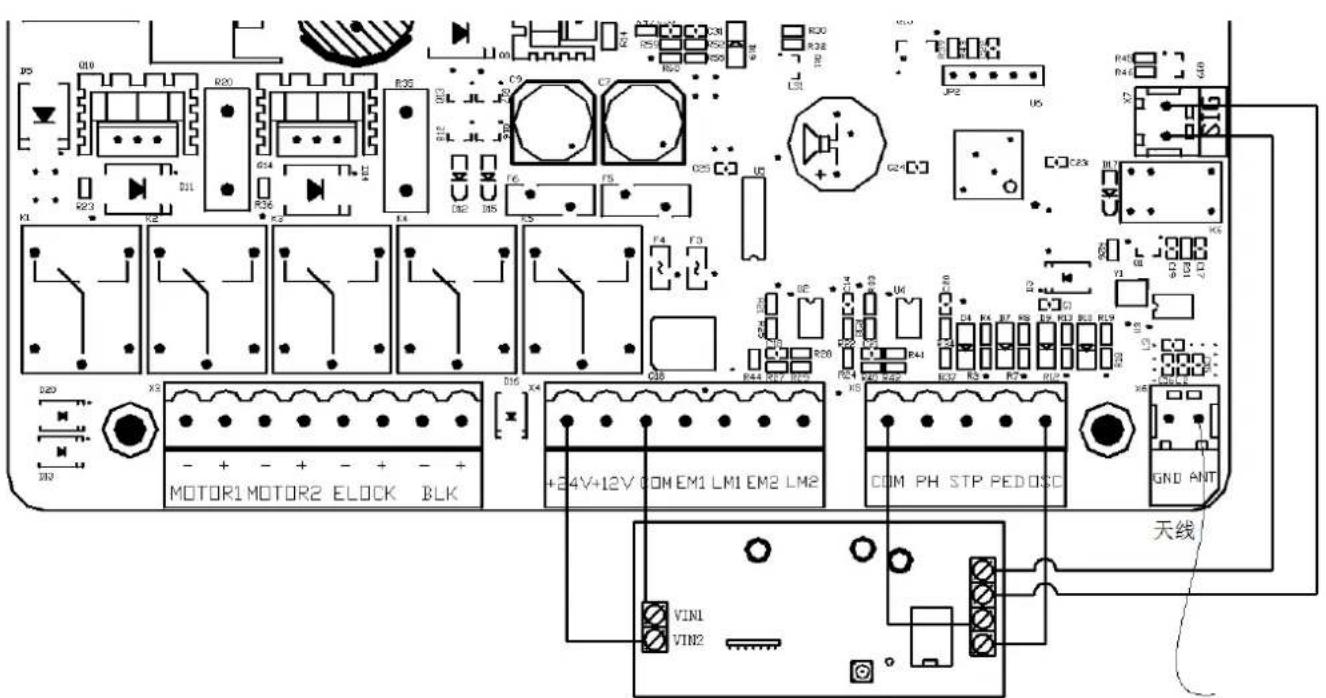

Kablingsinstruksjoner for WIFI-modulen

Når kontrollkortet fungerer, kan brukerne sjekke driftstilstanden til portåpneren ved hjelp av digital skjerm på kontrollkortet.

: ingen inngang;

: under åpningstilstand;

: under lukketilstand;

:manuell innstilling;

: reise innstilling;

5.4 Reiseinnstilling (VELDIG VIKTIG)

Ved den første installasjonen av portåpnere, må installatøren stille inn åpne og lukkede endebryterposisjoner for å kjøre reisen.

Åpne begge sider av porten og lås clutchen, og trykk og hold "+"-knappen på kontrollkortet til den digitale skjermen viser "SU". Etter dette trinnet vil porten først løpe mot lukkeretningen og stoppe, og deretter åpnes porten automatisk. Når de to vippeportene er helt åpne, lukkes portene automatisk for andre gang, og reiseinnstillingen fullføres når portene lukkes. Hvis avstanden for å starte langsom hastighet på porten ikke er passende, juster "SLOW DOWN"-knappen for å endre avstanden.

Merk:

• Kabling: den svarte ledningen til hovedmotor 1 er koblet til venstre side av MOTOR1; Den brune kabelen til vert 1 kobles til høyre side av MOTOR1. Den svarte kabelen til hovedmotor 2 kobles til venstre side av MOTOR2; Den brune kabelen til hovedmotor 2 kobles til høyre side av MOTOR2.
• I enkeltdørsmodus kobles verten til MOTOR1.
  Hvis porten plutselig stopper under kjøreinnstilling, vennligst øk motstandskraften.
• Hvis porten ikke stoppet når den møter hindringene under kjøreinnstillingen, vennligst reduser motstandskraften.
• Installatøren må gjøre om reiseinnstillingen etter å ha endret "SPEED"-trimmeren.

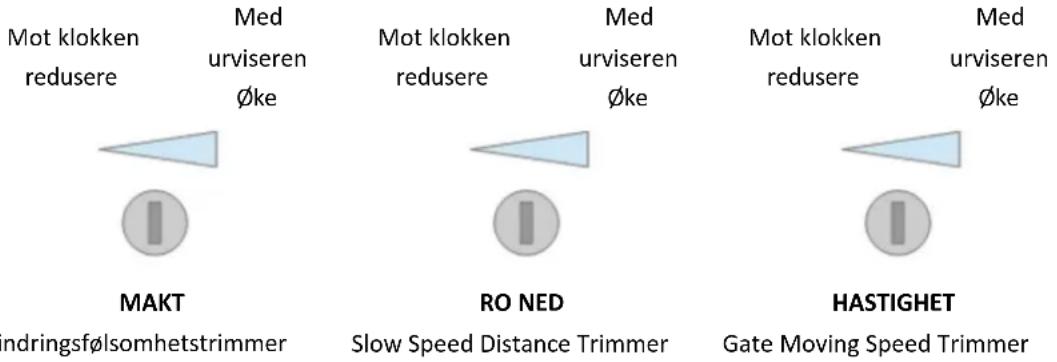

5.5 Trimmerinnstilling

Hindringsfølsomhetstrimmer

Å justere følsomheten til hindringen -- med klokken for å øke, mot klokken for å redusere følsomheten til hindringen. Hvis det er miljøpåvirkninger, for eksempel kraftig vind, må du justere trimmeren etter miljøet.

For å justere avstanden med lav hastighet -- med klokken for å øke, mot klokken for å redusere avstanden med lav hastighet. Vennligst ikke still inn veldig kort saktehastighetsavstand for å unngå portkollisjonen.

Gate Moving Speed Trimmer

For å justere portens bevegelseshastighet -- med klokken for å akselerere, mot klokken for å bremse. Trimmeren kan justeres for å endre åpnings- og lukketid. Denne justeringen må fullføres før reiseinnstillingen.

Figur 15

Trykk og hold "-" -knappen, alarmlyset vil fortsette å blinke, og digital skjerm viser fjernkontrollmodus -- " PO" -- to svingporter enkeltkanalsmodus; "Pd" -- single gate fire-kanals modus; Trykk på knappen på fjernkontrollen for å læres, den digitale skjermen vil vise antall nåværende innlæerte fjernkontroller, deretter er fjernkontrollinnlæringen fullført. (Standard for ny paret fjernkontrollen er to svingporter enkanalsmodus).

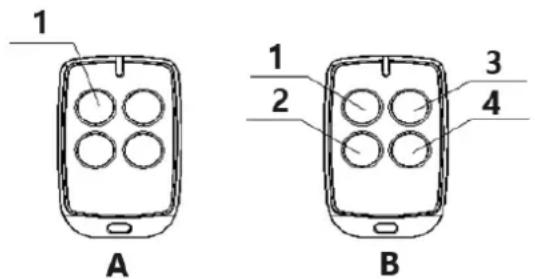

5.6.2 Slett fjernkontroll

Skriv inn "AE" på den digitale skjermen og velg deretter "rE" for å slette fjernkontrollene.

1 A 1 2 3 4 B

Trykk og hold nede kombinasjonstastene for 5S.

"Stopp" + "Single gate" kombinasjonstast -- gå inn i fjernkontrolllæring.

5.7 Innstillinger for kontrolltavle

5.7.1 Grunnmeny

Trykk "PROG" for å gå inn i basismenyen;

Digital skjerm viser "NE", velg andre funksjoner i denne menyen med "+" og "-" knappene.

Trykk "SET" for å bekrefte eller for å gå inn i undermenyen.

For å gå ut av menyen, trykk "PROG".

10.0 Lavt forbruksmodus 0.0 Lavt forbruk modus på 0.6 Lavt forbruk

5.7.2 Grunnmenyinstruksjon

MenyTrykk "PROG" for å gå inn i basismenyen.	AlternativTrykk "+" (opp) eller "-" (ned) for å velge; Trykk "SET" for å bekrefte.	Standard/oppmerksomhet
Arbeidsmodus	Standard modus; O/C/S(Åpne/Lukk/Stopp). O/S/C standardmodus med automatisk lukkefunksjon. Når porten åpnes, lukkes den automatisk etter automatisk stengetid. Hvis en "lukk porten"-kommando sendes i løpet av ventetiden for automatisk stengetid, vil den automatiske stengefunksjonen bli kansellert. Fellesskapsmodus (med automatisk lukkefunksjon). Når porten åpnes, vil ingen portkommando bli svart før den lukkes automatisk. Hvis brukeren sender portkommando under lukkingsprosessen, vil porten åpnes igjen. Dersom det sendes en portkommando i løpet av den automatiske stengeventetiden, vil denne ventetiden beregnes på nytt. Hvis porten ikke er helt lukket i mer enn ti påfølgende ganger, vil den automatiske lukkefunksjonen bli kansellert, og porten lukkes ved å sende portlukkingskommandoen på nytt. Merk at i fellesskapsmodus har porten fortsatt den automatiske lukkefunksjonen ved møte med hindringer.Eksterne tre taster(åpne/lukke/stoppe)Eksterne tre taster o/p/s (automatisk lukking med)	[IMAGE] Standard modus; O/C/S(Åpne/Lukk/Stopp).
Enkel port/dobbel portbryter	Dobbel portmodus (standard).Enkelportmodus.	Dobbelportmodus.
Åpne portens tidsintervall	00-10: Tidsintervallet for åpen port er 0-10 sekunder (standard 3 sekunder). Hvis intervallet er kortere enn 2 sekunder, kan den elektriske låsen ikke brukes.	3 sekunder.
Automatisk stengetid	Automatisk lukketid kan settes til 15 (standard), 30, 60, 90 sekunder.	15 sekunder.
Fjernkontrollmodus	Doble porter enkanalsmodus.Fire-kanals modus.Enkelport enkeltkanalmodus.Slett alle sammenkoblede fjernkontroller	Doble porter enkanalsmodus.
Lavt forbruksmodus	00Lavforbruksmodus på( Når det ikke er noen operasjon i startskjermbildet, vil kontrollkortet automatisk gå inn i lavforbruksmodus etter 1 minutt. )0F Lavforbruksmodus av	00Lavforbruksmodus på

5.7.3 Avansert menyinstruksjon

Trykk lenge på "PROG" i 2 sekunder for å gå inn i avansert meny.

Digital skjerm viser "TL", trykk "+" (opp) eller "-" (ned) for å velge;

Trykk kort på "SET" for å bekrefte eller for å gå inn i undermenyen.

Trykk kort på "PROG" for å avslutte.

5.7.4 Avansert menyinstruksjon

MenyTrykk lenge på "PROG" i 2 sekunder for å gå inn i basismenyen.	AlternativTrykk "+" (opp) eller "-" (ned) for å velge; Trykk "SET" for å bekrefte.	Standard/oppmerksomhet
Reisetidsjustering	Tidspunkt for gate1Tidspunkt for gate2Tidsfinjustering av gate 1Tidsfinjustering av gate 2	Etter automatisk læring, hvis slaget ikke er ideelt, kan det justeres manuelt. Jo kortere tiden under motstandsgrensen er, desto lengre er retardasjonsavstanden til døren. Og i Hall-grensen, jo kortere tid, jo kortere dørvandring.
Fotosensor	N/C; fotosensor er normalt på.(Standard)NEI; fotosensor er normalt av.	NEI; fotosensor normalt på.
Elektrisk lås	Elektrisk lås er normalt på.(Misligholde)Elektrisk lås er normalt av.	Elektrisk lås normalt på.
Omvendt skyvelås	Omvendt trykklåsmodus avOmvendt skyvelåsemodus på.(Når den elektriske låsen startes, vil M1 kjøre et stykke i retning av døren for å forhindre at den elektriske låsen setter seg fast og ikke kan åpnes.)	Omvendt trykklåsmodus av
[DAH]Alarmlampe	Alarmlampen lyser normalt. 24V strømforsyning. (Misligholde)Alarmlampen blinker normalt. 24V strømforsyning.	Alarmlampen lyser normalt. 24V strømforsyning.
Grensebrytermodus	Stopp blokk.(Standard)Hall sensor.	Stoppblokk.
Valg av portåpner	MSW-GDOOR-003B.MSW-GDOOR-002B.MSW-GDOOR-005B.MSW-GDOOR-004B	MSW-GDOOR-005B.
Dørens retning	Porten åpnes innover (standard)Porten åpnes utover	Porten åpnes innover
Buzzer	Summeren er avSummeren er på (Når strømnettet går normalt, summer summeren kort og lenge. Når batteriet er i normal bruk, summer summeren i 6S og stopper deretter. Når batteristrømmen er lav, stopper summeren etter 3 sekunder. Når kontrollpanelet kjører feil, summer summeren raskt og lenge.)	Summeren er på
Fabrikkinnstilling	Avbryt standard fabrikkinnstilling.Fabrikkinnstilling fullfører.

6. Andre

6.1 Vedlikehold

Sjekk om porten fungerer normalt hver måned.

For sikkerhets skyld foreslås det at hver port er utstyrt med infrarød beskyttelse, og regelmessig inspeksjon er også nødvendig.

Før montering og bruk av portåpneren, vennligst les alle instruksjonene nøye.

Vi forbeholder oss retten til å endre instruksjonen uten forvarsel.

6.2 Feilmelding

Feil indikasjon	Årsak til feil	Løsning
	Dør 1 hindret i åpning	1. Sjekk om det er hindringer når du åpner dør 12. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Dør 2 hindret i åpning	1. Sjekk om det er hindringer ved åpning av dør 22. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Dør 2 lukkes med vanskeligheter	1. Sjekk om det er hindringer når dør 1 er lukket2. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Dør 2 lukkes med vanskeligheter	1. Sjekk om det er hindringer når dør 2 er lukket2. Juster motstandsfølsomheten riktig3. ∅k retardasjonsavstanden på passende måte
	Infrarød frakobling	1. Sjekk status for infrarød innstilling2. Om det er okklusjoner i det infrarøde
	Dør 1 lukkes før dør 2	1. Lær reiseruten din på nytt2. Juster åpningstidsintervallet
	Motoren fungerer for lenge	1. Sjekk om du har fullført reiseruten2. Skade på hallkomponenten
	Ingen studieplan	Fullfør turen på nytt

6.3 Feilsøking

Problemer	Mulige årsaker	Løsninger
Porten kan ikke åpne eller lukke normalt, og displayet lyser ikke.	1. Strømmen er av.2. Sikringen er brent.3. Kontrollkort strømkabling med problem.	1. Slå på strømforsyningen.2. Sjekk sikringen, skift sikringen hvis den er brent.3. Re ledninger i henhold til instruksjonene.
Porten kan åpnes, men kan ikke lukkes.	1. Fotocelleledning med problem.2. Fotocellemontering med problem.3. Fotocelle er blokkert av objekter.4. Følsomheten til hindringen er for høy.	1. Hvis ikke koble til fotocelle, sørg for at 5 og 6, 5 og 7 kortslutter; hvis du kobler til infrarød sensor, sørg for at ledningen er riktig og at fotocellen er NC2. Sørg for at fotocellens monteringsposisjon kan justeres innbyrdes.3. Fjern hindringen.4. Reduser følsomheten til hindringen.
Fjernkontrollen virker ikke.	1. Batterinivået til fjernkontrollen er lavt.2. Fjernkontrolllæring er ikke fullført.	1. Bytt batteri i fjernkontrollen.2. Gjenoppta fjernkontrolllæring.
Trykk OPEN, CLOSE-knappen, porten beveger seg ikke, motoren støyer.	Portbevegelsen er ikke jevn.	I henhold til den faktiske situasjonen for å justere motoren eller porten.
Lekkasjebryter utløst.	Kortslutning i strømforsyningsledningen eller kortslutning i motorledningen.	Sjekk ledninger.
Fjernkontrollens arbeidsavstand er for kort.	Signalet er blokkert.	Koble til ekstern mottakerantenne, 1,5 meter over bakken.
Porten flyttes til midtposisjon for å stoppe eller reversere.	1. Motor utgangskraft er ikke nok.2. Følsomheten til hindringen er for høy.3. Gate møter hindring.	1. Sjekk om transformatoreffekten er normal, hvis ikke, bytt transformator.2. Juster TR2.3. Fjern hindringen.
