HASZNÁLATI ÚTMUTATÓ GDOOR-003B MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Kedves felhasználók,

Köszönjük, hogy ezt a terméket választotta. Kérjük, összeszerelés és használat előtt figyelmesen olvassa el a kézikönyvet. Kérjük, ne hagyja ki a kézikönyvet, ha ezt a terméket harmadik félnek küldi.

1. Biztonsági utasítás

• Kérjük, hogy a telepítés előtt figyelmesen olvassa el ezt a kézikönyvet, amely fontos információkat tartalmaz a telepítésról, a használatról, a karbantartásról és a biztonságról.
• A jelen kézikönyvben nem meghatározott műveletek nem engedélyezettek, a helytelen használat károsíthatja a terméket, akár sérüléseket vagy vagyoni károkat is okozhat.
• A lengőkapu működtető berendezés telepítése vagy használata során felmerülő lehetséges veszélyeket figyelembe véve a telepítésnek szigorúan meg kell felelnie az építési szabványnak és az elektromos üzemeltetési eljárásnak.
• A telepítés előtt győződjön meg arról, hogy a használt hálózati feszültség megegyezik-e a termék tápfeszültségével. Ellenőrizze, hogy a szivárgásvédelmi kapcsoló be van-e szerelve, és a földelési rendszer megfelelő-e.
• Kérjük, ellenőrizze, hogy szükségesek-e további berendezések vagy anyagok a speciális követelmények teljesítéséhez.
• A csomagolóanyag ártalmatlanításának meg kell felelnie a helyi szabályozásnak.
• Kérjük, ne cseréljen ki semmilyen alkatrészt, kivéve a jelen kézikönyvben meghatározottakat. Bármilyen nem meghatározott változtatás meghibásodást okozhat. A termékben ebből adódóan keletkező károkért a vállalat nem vállal felelősséget.
• Kérjük, ne szivárogtasson vizet vagy bármilyen folyadékot a vezérlőbe vagy más nyitott eszközökbe. Ha az említett esetek bármelyike bekövetkezik, kérjük, azonnal kapcsolja ki a készüléket.
• Kérjük, tartsa ezt a terméket hőtől és nyílt tűztől távol. Vagy károsíthatja az alkatrészeket; meghibásodást vagy más veszélyeket okozhat.

• Kérjük, győződjön meg arról, hogy a lengőkapu mozgása közben nem haladnak át járművek, utasok vagy tárgyak.

• A személyi sérülések és a vagyoni veszteségek elkerülése érdekében olyan, a becsípődést megakadályozó berendezéseket kell felszerelni, mint az infravörös védőkapcsoló. A társaság nem vállal felelősséget az ebből eredő károkért vagy balesetekért.

• A termék telepítését, használatátés karbantartását szakembereknek kell elvégezniük.
• Gyermekek nem érinthetik a vezérlőberendezéseket vagy a távirányítókat.
• A nemzeti szabványnak megfelelően figyelmeztető táblát kell elhelyezni a lengőkapun.

• Kérjük, hogy ezt a használati utasítást a későbbi használatra megfelelően őrizze meg.

• Csomagolási lista (Standard)

Nr	Kép	Név	Mennyiség
1				Fógép 2
2				Vezérlődoboz 1
3				Kézi kioldó rúd 1
4				Távirányító 2
5				Fali tartó 4
6				Első rögzítő konzol 2
7				Csatlakozó konzol 2
8				Szerelőcsavar (rövid) 2
9				Szerelőcsavar (hosszú) 2
10				M8×25 csavar	4

Nr Kép Név Mennyiség
11		M8-as anya 6
12		Végállás stopper 1
13		∅12 rugós alátét 2
14		tömítés 2

Csomagolási lista (nem kötelező)

Nr	Kép	Név	Mennyiség
1				Infravörös érzékelő 1
2				Vezeték nélküli billentyűzet 1
3				Riasztólámpa 1
4				Elektromos zár	1
5				Tároló akkumulátor	2

1. Műszaki paraméterek

Precíziós mérleg	Automatizálás lengőkapuhoz
Modell	MSW-GDOOR-003B
Áramforrás.	230V/50Hz; 110V/60Hz
Motor teljesítmény	62W
Kapu mozgási sebessége	22~26s / 90°
Max. egyszárnyú súly	400 kg
Max. egyszárnyú szárny hossza	4 m
Max. dugattyú löket	45 cm
Max. erő	3800 N
Távvezérlő távolság	30m
Tároló akkumulátor (opcionális)	DC24V (4,5Ah vagy 9Ah)
Munkaköri kötelezettség S2, 30min
Munkahőmérséklet	-20°C - +70°C

4. Telepítés

A lengókapu nyitó400 kg-nál kisebb súlyú egyszárnyú kapukhozés 4 m-nél rövidebb hosszúságú kapukhoz alkalmazható. A meghajtási mód a csiga és a csigakerék fogaskerékkel kombinálja a csavarrúd átvitelét. Ezt a kapunyitót a védelem érdekében a kerítésen vagy az udvaron belül kell felszerelni.

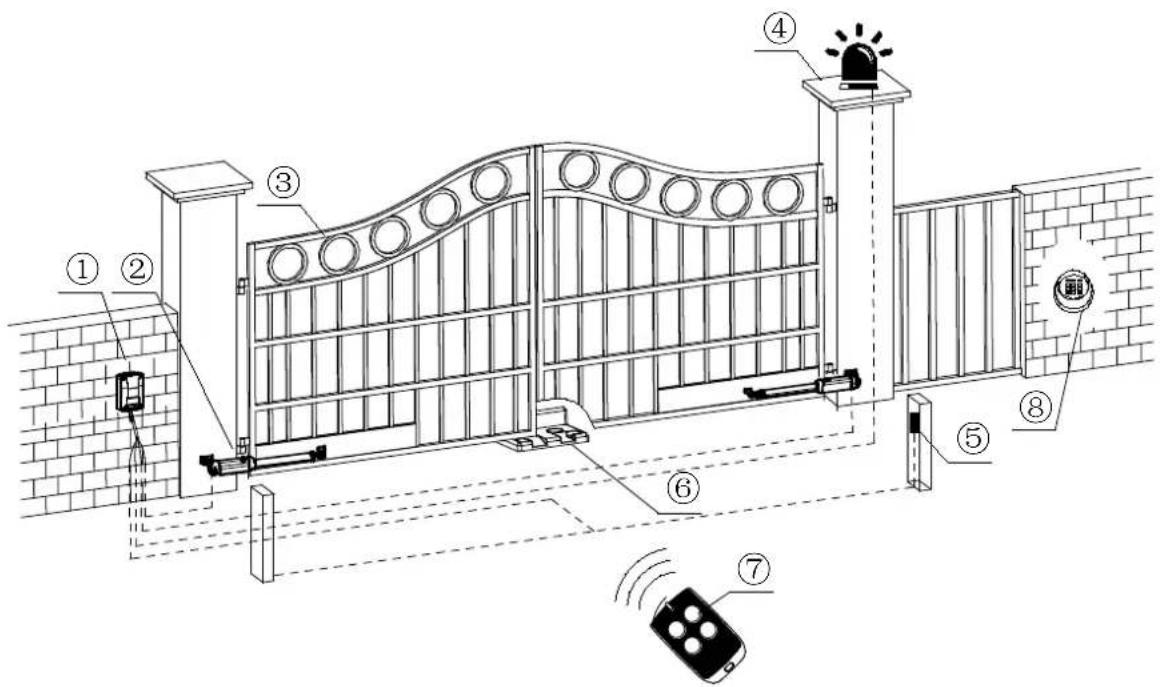

4.1 Telepítési rajz

① Vezérlődoboz ③ Kapu ⑤ Infravörös érzékelő (opcionális) ⑦ Távirányító
② Kapunyitó ④ Riasztólámpa (opcionális) ⑥ Határzáró ⑧ Vezeték nélküli billentyűzet (opcionális)

4.2 A főgép és a tartozékok mérete

4.2.1 A főgép mérete

HU

1000mm

1450mm

106mm

1. ábra

4.2.2 A szerelőlemez mérete

Első rögzítő konzol Fali tartó

3. ábra

4.3 Telepítési lépések

4.3.1 Előkészületek a főgép telepítése előtt

a) Az ajtónyitó beszerelése előtt kérjük, erősítse meg, hogy az ajtót helyesen szerelték be, kérjük, győződjön meg arról, hogy az ajtó kézzel simán működtethető, és az ajtó végállása hatékonyan megakadályozza az ajtó további mozgását.
b) Az elektromos zár felszereléséhez tartson 40-50 mm távolságot az ajtó alja és a talaj között. Ha nincs szükség elektromos zárra, az ajtó alja és a talaj közötti távolságnak ≥20 mm-nek kell lennie.
c) A 2 főgép ajánlott szerelési magassága körülbelül 300 \~ 800 mm a talaj felett, és győződjön meg arról, hogy vannak megbízható rögzítési pontok a tartószerkezetekhez.

Kábeltemető.

Az ajtónyitó normal működésének biztosítása és a kábelek sérülés elleni védelme érdekében

kérjük, hogy a motor- és tápkábeleket, valamint a vezérlőkábeleket külön-külön két PVC-csővel temesse el. Az egyik PVC cső a motor és a tápkábelek, a másik a vezérlőkábelek számára.

Szerelési konzolok rögzítése

A főgépek szilárd telepítése érdekében ajánlott a bővítőcsavarok használata a rögzítőkonzolok rögzítéséhez.

4.3.2 Tartozék telepítése

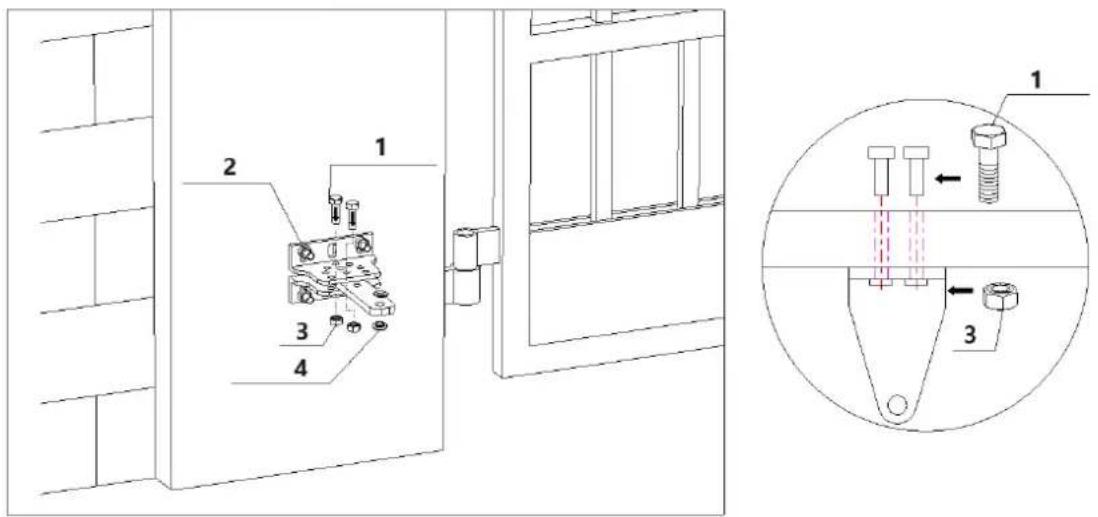

a) A főgépek beszerelése előtt először szerelje fel a fali konzolt a falra, majd rögzítse a csatlakozó konzolt, végül szerelje fel az elülső rögzítő konzolt az ajtóra.

Megjegyzés: A rögzítés előtt a lejtés alapján ellenőrizze, hogy az elülső rögzítő konzol és a csatlakozó konzol azonos szinten van-e.

1 - hatszögletű csavar; 2 - tágítócsavar; 3 - anya; 4 - nejlon tömítés

1. ábra

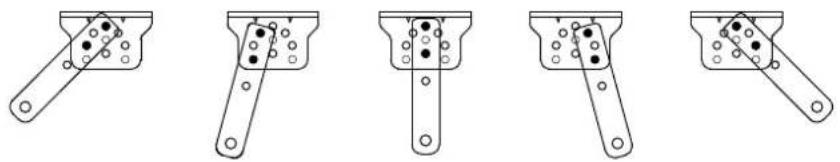

b) A csatlakozó konzol és a fali konzol különböző feltételek szerint csatlakoztatható, lásd az 5. ábrát.

c) A felhasználóknak az eltérő telepítési környezet miatt maguknak kell elkészíteniük a vezérlődoboz és a főgépek tápkábeleit. A vezérlődoboz tápkábelének magjainak több mint 3-nak kell lennie, a motorkábel magjainak 2. Ha a felhasználóknak külső tartozékokat, például elektromos zárat, infravörös érzékelőt, riasztólámpát, külső gombkapcsolót stb. kell felszerelniük, kérjük, növelje a beágyazott kábeleket ennek megfelelően, kérjük, győződjön meg arról, hogy az elektromos zár kábelének keresztmetszeti átmérője több mint 1,5 mm², a többi kábel keresztmetszeti átmérője több mint 0,5

mm². A kábel hosszát a felhasználóknak kell meghatározniuk a telepítési helyzetüknek megfelelően.

Megjegyzés: A PVC-cső kivezetésének lefelé kell mutatnia, hogy az esővíz ne folyjon be a csőbe a kábel mentén.

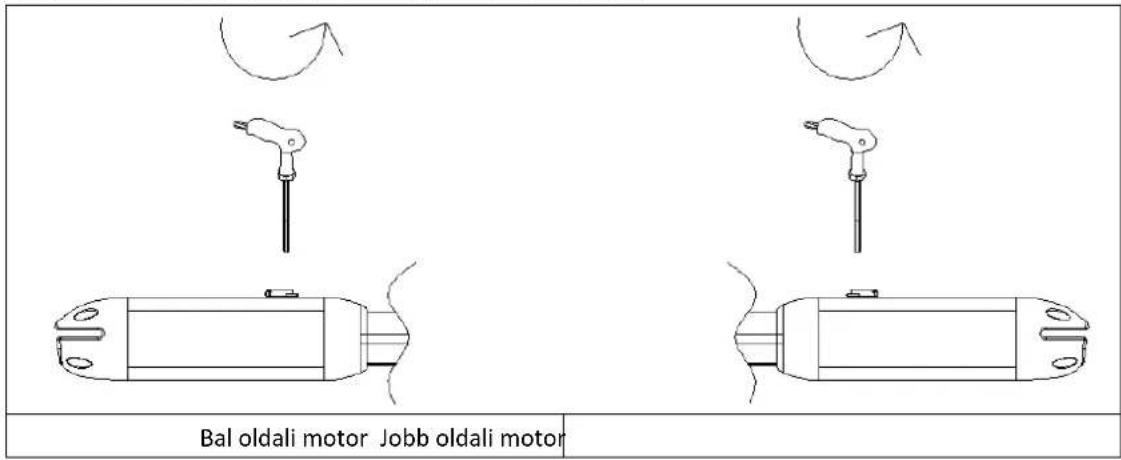

d) A telepítés előtt kéjük, oldja fel a két főgépet. Feloldási módszer: Távolítsa el a fedelet, helyezze be a kézi kioldó rudat, forgassa el a rudat, amíg ki nem oldódik, amint az a 6. ábrán látható, majd fordítsa el a teleszkópos kart, azt fogja látni, hogy könnyen kinyúlik.

Bal oldali motor Jobb oldali motor

1. ábra

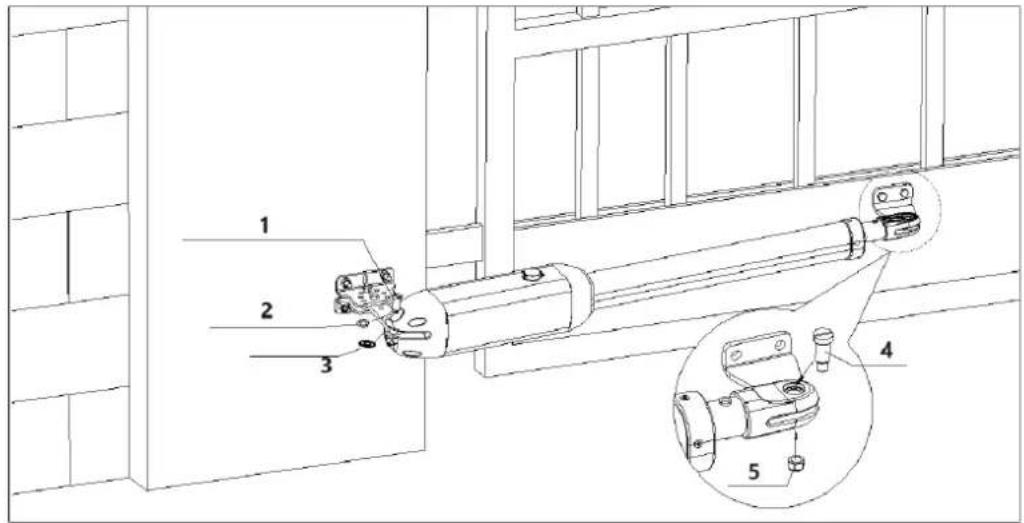

4.3.3 A főgép telepítése

Kérjük, tekintse meg a 7. ábrát, hogy rögzítse a főgép farát és a csatlakozó konzolt a szerelőcsavarokkal, majd kézzel állítsa be a teleszkópos kart a megfelelő hosszúságra, végül rögzítse a teleszkópos kar csatlakozóját és az elülső rögzítő konzolt a szerelőcsavarokkal. A beszerelés után húzza meg az ajtót, hogy az út rugalmasan, elakadás nélkül mozogjon.

1 - Szerelőcsavar (hosszú); 2 - Rugós alátét; 3 - Tömítés; 4 - Szerelőcsavar (rövid); 5 - Anyák
7. ábra

Beépítési irány: az ajtó befelé nyílik.

1 - MEGJEGYZÉS: a korlátlan verzióhoz egy végállásgátlót kell felszerelni.

2 - Ajánlott biztonsági dugóval felszerelni (a felhasználóknak maguknak kell elkészíteniük).

1. ábra

	A (mm)	B (mm)	C (mm)	D max	L (mm)
MÉRET	240	115	15	100^	1400
	220	125	25	100^	1440
	200	135	35	100^	1420
	180	145	45	90^	1420

1. táblázat Ajánlott beépítési pozíció

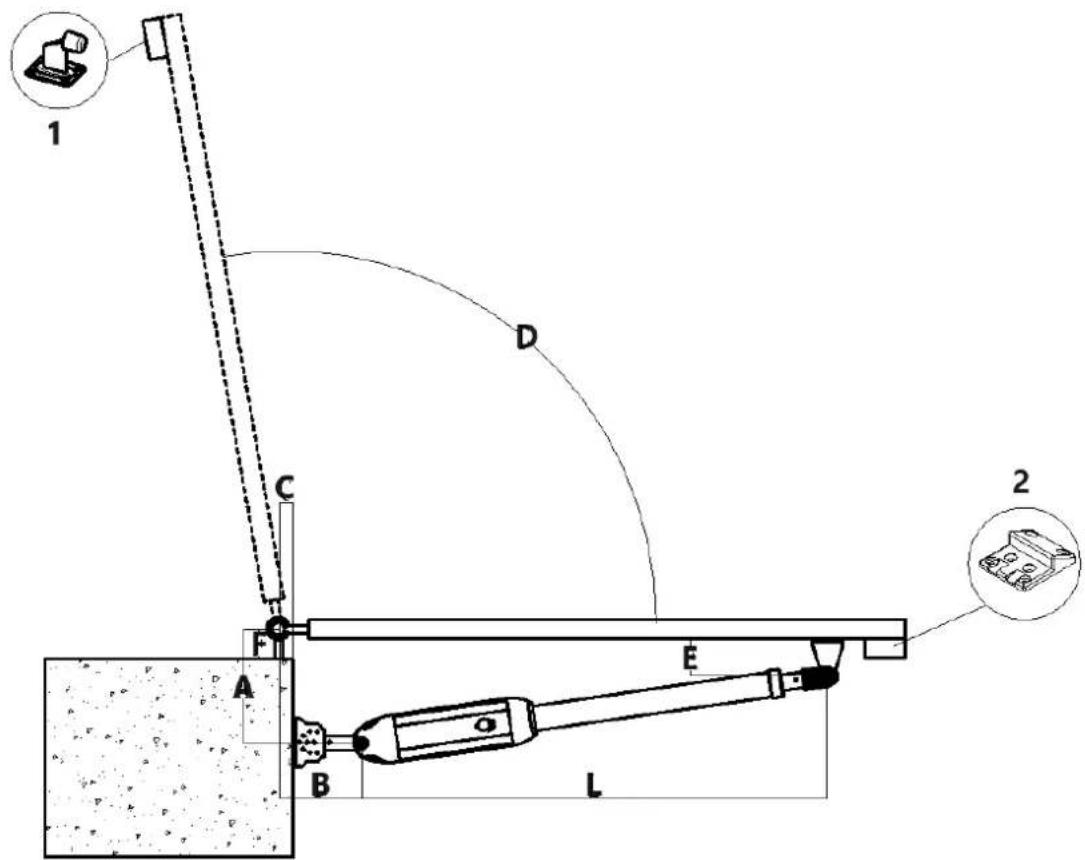

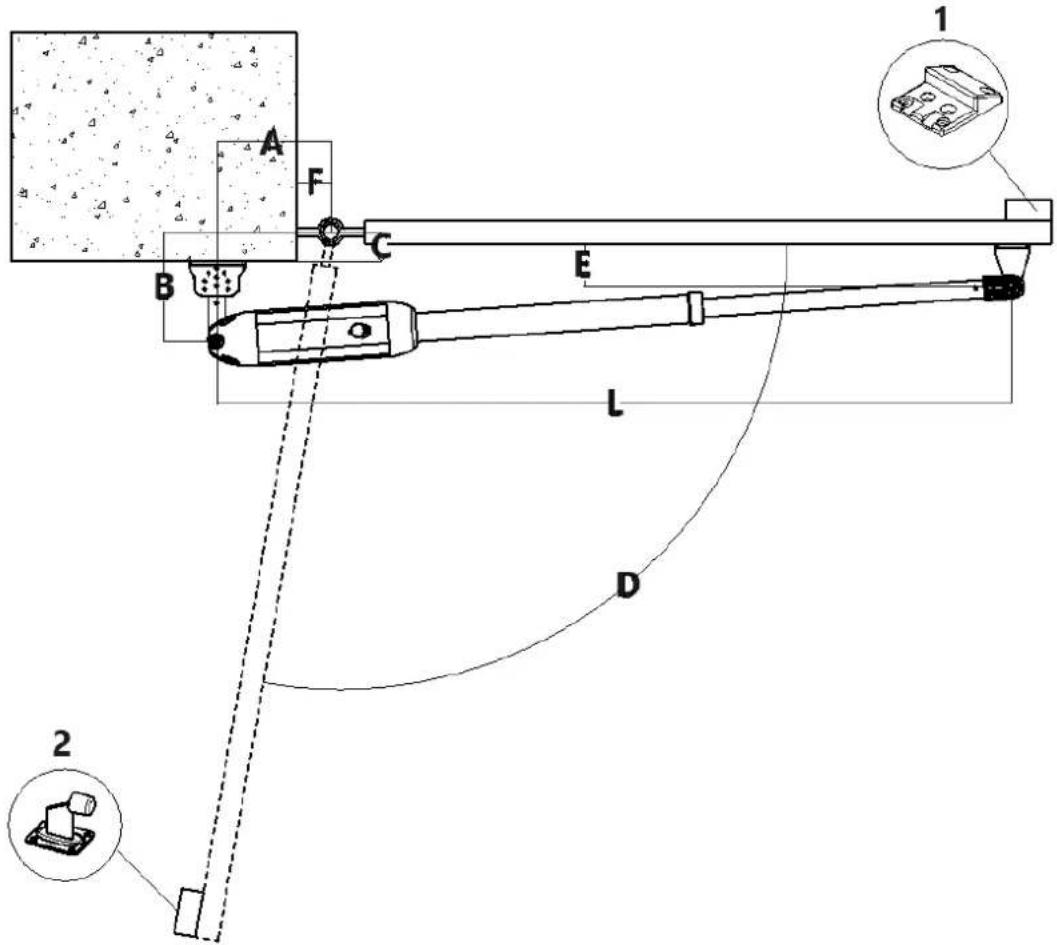

Beépítési irány: az ajtó kifelé nyílik.

1 C D 2 A B E L

1 - Ajánlott biztonsági dugóval felszerelni (a felhasználóknak kell elkészíteniük).

2 - MEGJEGYZÉS: a korlátlan verzióhoz egy végállásgátlót kell felszerelni.

1. ábra

	A(mm)	B (mm)	C (mm)	D max	L (mm)
MÉRET	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

1. táblázat Ajánlott beépítési pozíció

Megjegyzés: A B értéknek közel vagy egyenlönek kell lennie az A értékkel a legjobb mechanikai előny eléréséhez.

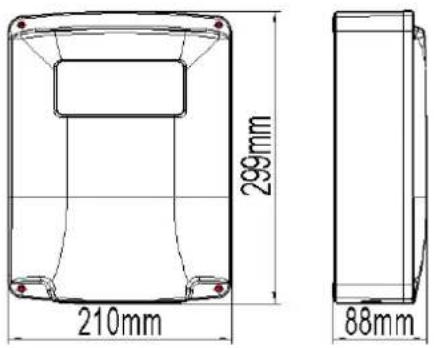

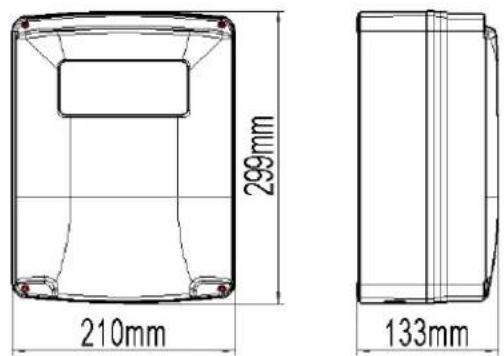

4.3.4 A vezérlődoboz mérete

Beépített akkumulátor nélküli vezérlődoboz

Beépített akkumulátorral ellátott vezérlődoboz

9. ábra

Figyelmeztetés

A biztonság érdekében az ajtó befelé történő kinyitásakor a végállásgátlót a záró végállásban kell felszerelni (a 8. ábrán látható módon).
- A főgép beszerelése előtt győződjön meg arról, hogy a főgép és az alkatrészek jó mechanikai teljesítményűek, és az ajtó rugalmasan, kézzel működtethető.
Egy vezérlőegység opcionálisan egy főgépet vagy két főgépet is működtethet.
- A földszivárgási megszakítót olyan helyre kell felszerelni, ahol a kapu mozgása látható, és a vezérlődoboz minimális beépítési magasságának több mint 1,5 m-nek kell lennie, hogy a gyerekek ne érjenek hozzá.
- A telepítés után ellenőrizze, hogy a mechanikai tulajdonságok megfelelőek-e vagy sem, hogy a kapu mozgása rugalmas-e vagy sem a feloldás után, és hogy az infravörös érzékelő (opcionális) helyesen és hatékonyan van-e telepítve.

5. Vezetékek és hibakeresés

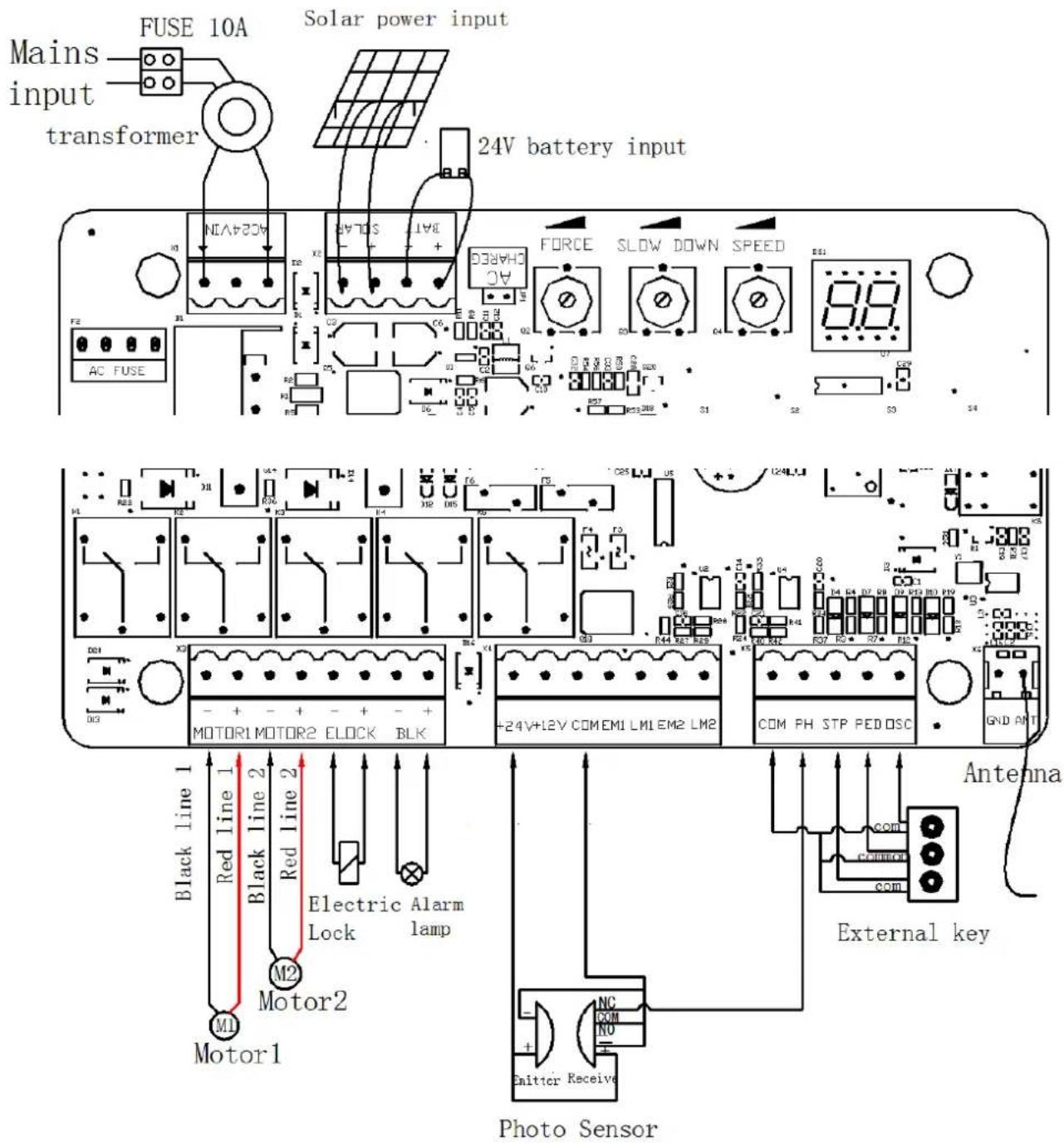

5.1 Bekötési utasítások

Mains input transformer FUSE 10A Solar power input 24V battery input AC FUSE F2 AC K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 FORCE SLOW DOWN SPEED 88 S0 S1 S2 S3 S4 R0 R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 +24V+L2V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT Antenna Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 External key Photo Sensor

1. ábra

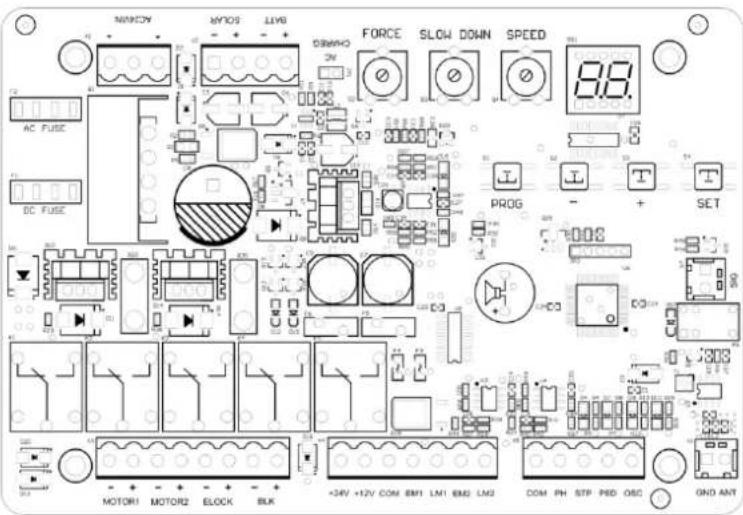

5.2 Vezérlőpanel rajz és utasítások

MINION AC FUSE DC FUSE MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 FORCE SLOW DOWN SPEED PROG COM PH STP PED OSC GND ANT

1. ábra

Terminál	A készülék leírása
1. AC24VIN	24VAC tápegység bemenet
2. +SOLAR-	Napenergia bemenet
3. +BATT-	24V akkumulátor bemenet
4. FORCE	Ellenállási erő
5. LASSÍTÁS	Lassú megállás távolság
6. SPEED	Mozgó sebesség
7. MOTOR1 Motor1 kimenet
8. MOTOR2 Motor2 kimenet
9. -ELOCK+	Elektromos zár kimenet
10. -BLK+	Riasztólámpa kimenet (Megjegyzés: figyeljen a negatív és a pozitív jelre.)
11. +24V	24V kimenet pozitív
12. +12V	12V kimenet pozitív (nincs kimenet nyugalmi állapotban)
13. EM1	Motor1 Hall-érzékelő kimeneti teljesítménye
14. LM1	Motor1 Hall-érzékelő határérték bemenet
15. EM2	Motor2 Hall-érzékelő kimeneti teljesítménye
16. LM2	Motor2 Hall-érzékelő határérték bemenet
17. PH	Fényérzékelő bemenet Aktív
18. PED	Egykapus/gyalogos üzemmód bemenet aktív
19. OSC	Egycsatornás bemenet Aktív
20. ANT	Antenna
21. COM	Közös
22. SIG	A jelzés általában csak akkor záródik, ha az ajtó a helyén van.

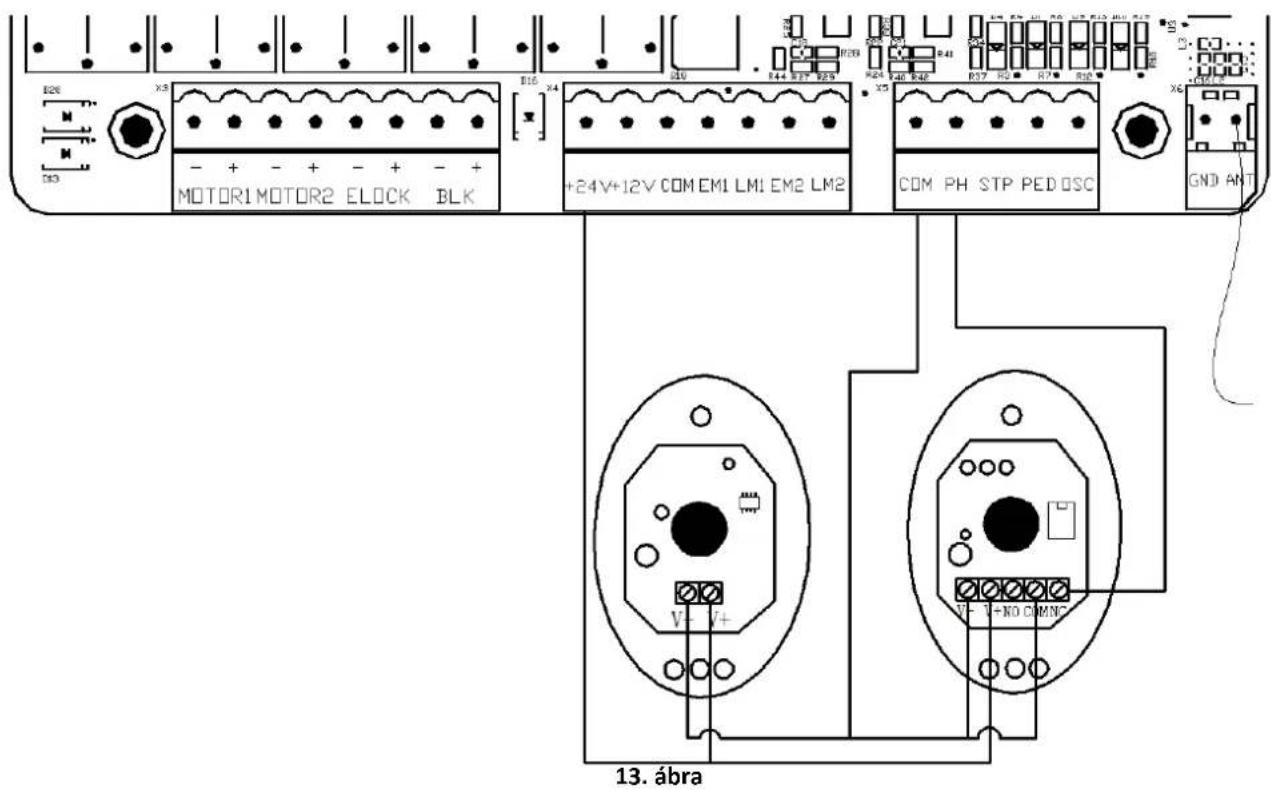

Fotóérzékelő bekötési utasítások

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT 13. ábra

WIFI modul bekötési utasítások

WIFI Module(24VDC) VIN1 VIN2 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PEDOSC GND ANT 天线 X5 X4 X3 X2 X1 K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 C23x C24x C25x C26x C27x C28x C29x C30x C31x C32x C33x C34x C35x C36x C37x C38x C39x C40x

1. ábra

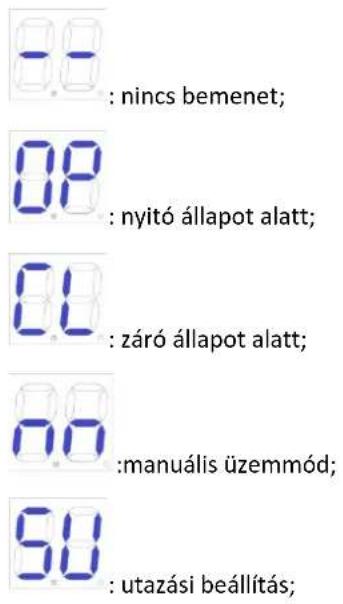

   5.3 Digitális képernyő beállítása

Amikor a vezérlőpanel működik, a felhasználók a vezérlőpanelen lévő digitális képernyőn ellenőrizhetik a kapunyító működési állapotát.

- 0. : nincs bemenet; 0.8 : nyitó állapot alatt; 0.1 : záró állapot alatt; 0.0 :manuális üzemmód; 5.0 : utazási beállítás;

5.4 Útbeállítás (nagyon fontos)

A kapunyitók első telepítésénél a telepítőnek be kell állítania a nyitott és zárt végállású végálláskapcsolók helyzetét az út lefutásához.

5.4.1 Az út megtanulása a vészhelyzeti határérték üzemmódban

Nyissa ki a kapu mindkét oldalát és zárja be a tengelykapcsolót, majd nyomja meg és tartsa lenyomva a "+" gombot a vezérlőpanelen, amíg a digitális képernyón a "SU" feliratot nem jeleníti meg. Ezt a lépést követően a kapu először a zárási irányba fut, majd megáll, és a kapu automatikusan kinyílik. Amikor a két lengőkapu teljesen kinyílt, a kapuk másodszorra automatikusan bezáródnak, és a menetbeállítás a kapuk bezárásakor befejeződik. Ha a kapu lassú sebességgel történő indításának távolsága nem megfelelő, állítsa be a "LASSÚ LENYÍLÁS" gombot a távolság felülvizsgálatához.

Megjegyzés:

• Kábelezés: Az 1. főmotor fekete vezetéke a MOTOR1 bal oldalához csatlakozik; A gazdatest 1 barna vezetéke a MOTOR1 jobb oldalához csatlakozik. A 2. főmotor fekete vezetéke a MOTOR2 bal oldalához csatlakozik; A 2. főmotor barna vezetéke a MOTOR2 jobb oldalához csatlakozik.
  Egyajtós üzemmódban az állomás a MOTOR1-hez csatlakozik.
  Ha a kapu hirtelen megáll az út beállítása közben, kérjük, növelje az ellenállási erőt.
• Ha a kapu nem állt meg, amikor a menetbeállítás során akadályokba ütközött, kérjük, megfelelően csökkentse az ellenállási erőt.
  A "SPEED" trimmer módosítása után a telepítőnek újra kell állítania a mozgást.

5.5 Trimmerek beállítása

Akadály érzékenység trimmer

Beállítása az akadály érzékenységének -- az óramutató járásával megegyező irányban növeli, az óramutató járásával ellentétesen csökkenti az akadály érzékenységét. Ha vannak környezeti hatások, például erős szél, állítsa be a trimmert a környezetnek megfelelően.

Lassú sebességű távolsági vágó

A lassú sebességtávolság beállítása -- az óramutató járásával megegyező irányban növeli, az óramutató járásával ellentétesen csökkenti a lassú sebességtávolságot. Kérjük, ne állítson be nagyon rövid lassú sebességtávolságot, hogy elkerülje a kapu ütközését.

Kapu mozgó sebességvágó

A kapu mozgási sebességének beállítása -- az óramutató járásával megegyező irányban gyorsít, az óramutató járásával ellentétesen lassít. A trimmer beállítható a nyitási és zárási menetidő megváltoztatására. Ezt a beállítást az útbeállítás előtt be kell fejezni.

	Az		Az		Az
Az óramutató	óramutató	Az óramutató	óramutató	Az óramutató	óramutató	óramutató
járásával	járásával	járásával	járásával	járásával	járásával	járásával
ellentétes	megegyező	ellentétes	megegyező	ellentétes	megegyező	megegyező
irányban	irányban	irányban	irányban	irányban	irányban	irányban
csökkentse	Növelje a címet.	csökkentse	Növelje a címet.	csökkentse	Növelje a címet.	Növelje a címet.
FORCE		LASSÍTÁS		SPEED
kadály érzékenység trimmer		Lassú sebességű távolsági vágó 15. ábra		Kapu mozgó sebességvágó

5.6 Távvezérlő tanulása és távvezérlő törlése

5.6.1 Távirányító tanulása

Nyomja meg és tartsa lenyomva a "-" gombot, a riasztófény folyamatosan villogni fog, és a digitális képernyőn megjelenik a távvezérlési mód -- "PO" -- két lengőkapu egycsatornás mód; "Pd" -- egykapus négycsatornás mód; Nyomja meg a megtanulandó távvezérlő gombját, a digitális képernyőn megjelenik az aktuálisan megtanult távvezérlő száma, majd a távvezérlés tanulása befejeződik. (Az új párosított távvezérlő alapértelmezett beállítása két lengőkapu egycsatornás üzemmód).

5.6.2 Távirányító törlése

A digitális képernyőn adja meg az "AE"-t, majd válassza az "rE"-t a távirányítók törléséhez.

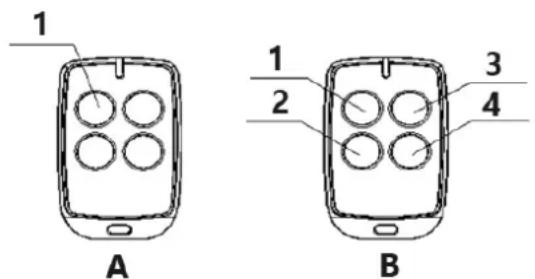

A: Egycsatornás üzemmód:

1 - Nyitás / Zárás / Leállítás

B: Négycsatornás üzemmód:

1 - Nyitás; 2 - Megállás; 3 - Zárás; 4 - Egyetlen kapu

16. ábra

5.6.3 Speciális távvezérlő gomb

Nyomja meg és tartsa lenyomva a kombinációs billentyűket 5S-ig.

"Stop" + "Single gate" kombinációs billentyű -- belép a távvezérlő tanulási folyamatába.

5.7 Vezérlőpanel beállításai

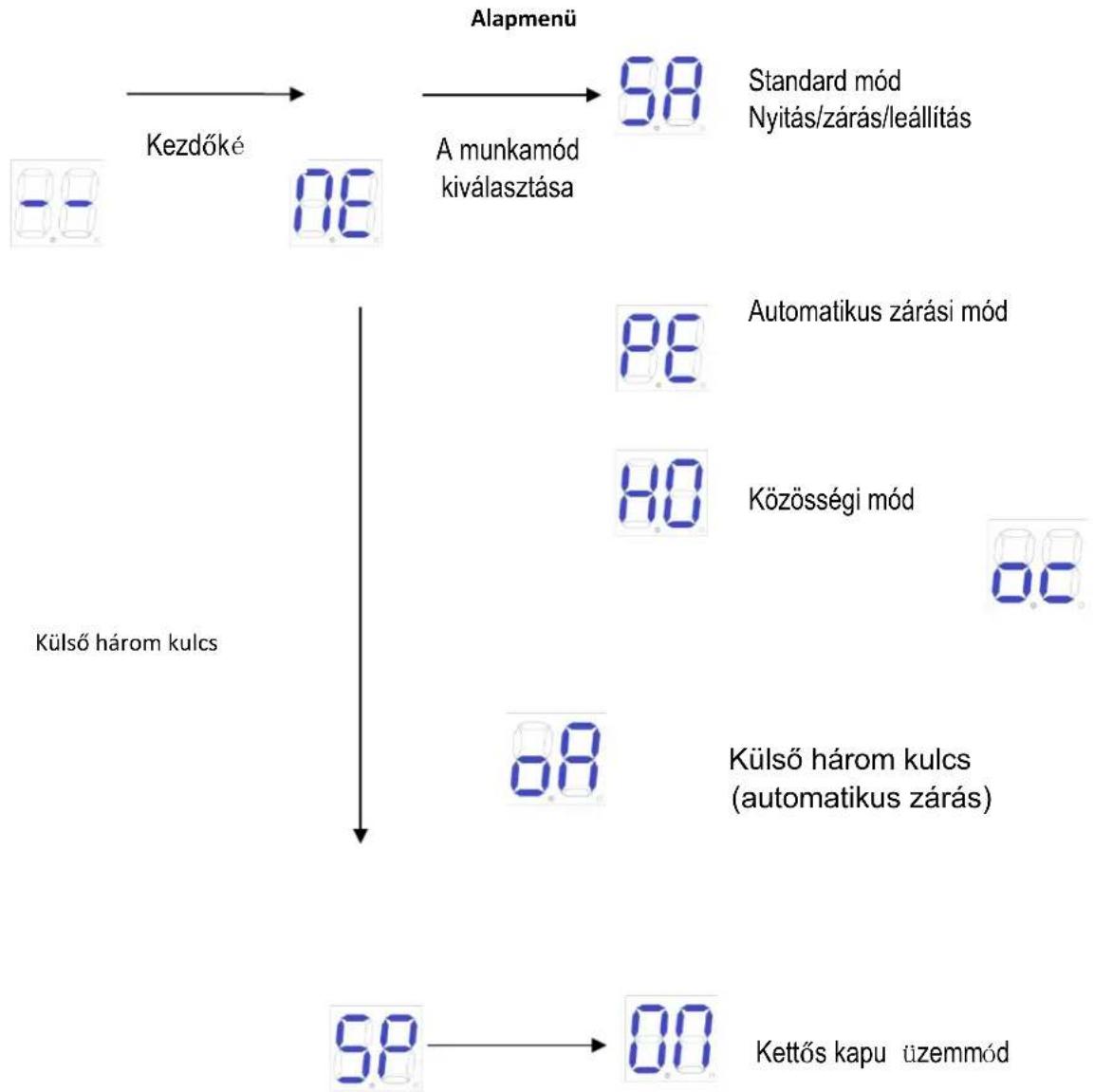

5.7.1 Alapmenü

Nyomja meg a "PROG" gombot az alapmenübe való belépéshez;

A digitális képernyőn megjelenik a "NE", válassza ki a menü egyéb funkcióit a "+" és "-" gombokkal.

Nyomja meg a "SET" gombot a megerősítéshez vagy az almenübe való belépéshez.

A menüböl való kilépéshez nyomja meg a "PROG" gombot.

Ha egy percig nem ad parancsot, a menü automatikusan kilép.


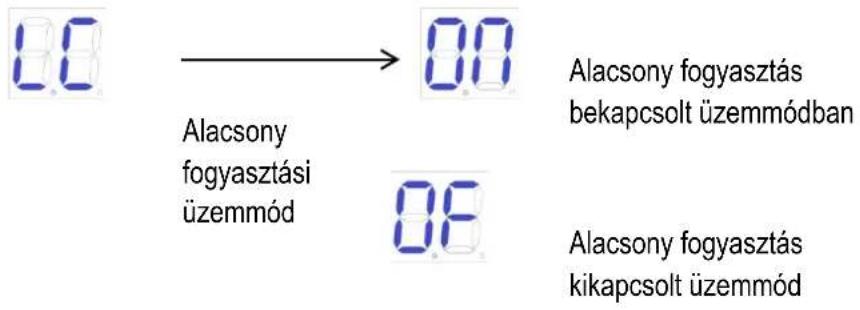

1.0 Alacsony fogyasztási üzemmód 00 00 Alacsony fogyasztás bekapcsolt üzemmódban Alacsony fogyasztás kikapcsolt üzemmód

5.7.2 Alapmenü utasítás

MenüNyomja meg a "PROG" gombot a alapmenübe való belépéshez.	OpcióNyomja meg a "+"(fel) vagy "-" (le) gombot a kiválasztáshoz;Nyomja meg a "SET" gombot a megerősítéshez.	Alapértelmezett / Figyelem
	Standard üzemmód; O/C/S(Nyitás/zárás/leállítás).O/S/C standard üzemmód automatikus zárási funkcióval. Amikor a kapu kinyílik, az automatikus zárási idő után automatikusan bezáródik. Ha az automatikus zárási idő várakozási ideje alatt "kapu bezárása" parancsot küldenek, az automatikus zárási funkció törlódik.Közösségi üzemmód (automatikus zárási funkcióval). Amikor a kapu kinyílik, a kapu automatikus záráság semmilyen kapu parancsra nem reagál. Ha a felhasználó a zárási folyamat közben kapu parancsot küld, akkor a kapu újra kinyílik. Ha az automatikus zárási várakozási idő alatt kapu parancsot küld, akkor ez a várakozási idő újraszámításra kerül.Ha a kapu több mint tíz egymást követő alkalommal nem záródik be teljesen, az automatikus zárási funkció megszűnik, és a kapu a kapunyítási parancs újbóli elküldésével záródik be. Vegye figyelembe, hogy közösségi üzemmódban a kapu továbbra is rendelkezik az automatikus zárási funkcióval, ha akadályokkal találkozik.Külső három billentyű(nyitás/zárás/stop)Külső három gomb o/p/s(Automatikus zárás)	58Standardüzemmód; O/C/S(Nyitás/zárás/leállítás).
Egy kapu/kettős kapukapcsoló	Kettős kapu üzemmód(alapértelmezett).Egykapus üzemmód.	Kettős kapuüzemmód.
Nyitott kapuidőintervallum	00-10: A nyitott kapu időintervalluma0-10 másodperc (alapértelmezett 3másodperc). Ha az intervallum rövidebb, mint 2másodperc, akkor az elektromos zár nemhasználható.	3 másodperc.
Automatikus zárási idő	Az automatikus zárási idő beállítható15 (alapértelmezett), 30, 60, 90 másodpercre.	15 másodperc.
Távirányító üzemmód	Kettős kapuk egycsatornás üzemmódban.Négycsatornás üzemmód.Egykapus egycsatornás üzemmód.Az összes párosított távirányító törlése	Kettős kapukegycsatornás üzemmódban.
Alacsony fogyasztási üzemmód	Alacsony fogyasztási üzemmód bekapcsolva(Haa kezdőképernyőn nincs művelet, a vezérlőtábla 1 perc után automatikusan alacsony fogyasztású üzemmódba lép.)Alacsony fogyasztású üzemmód ki	Alacsonyfogyasztási üzemmód bekapcsolva

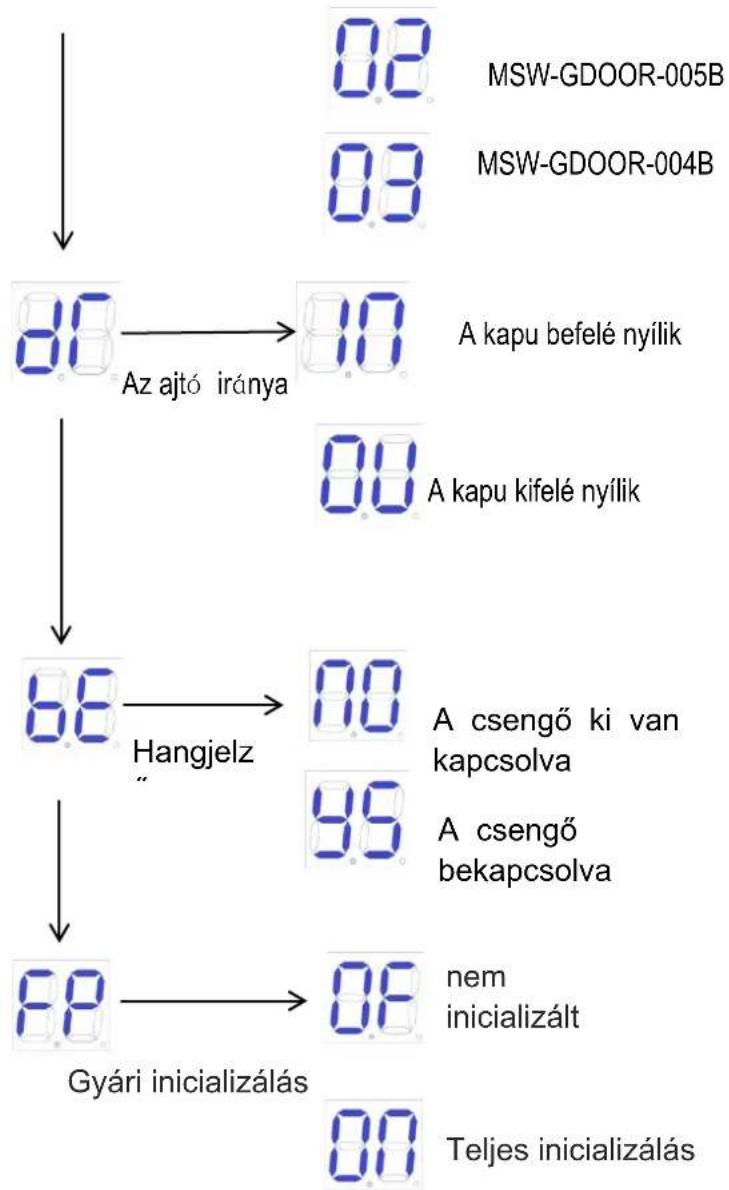

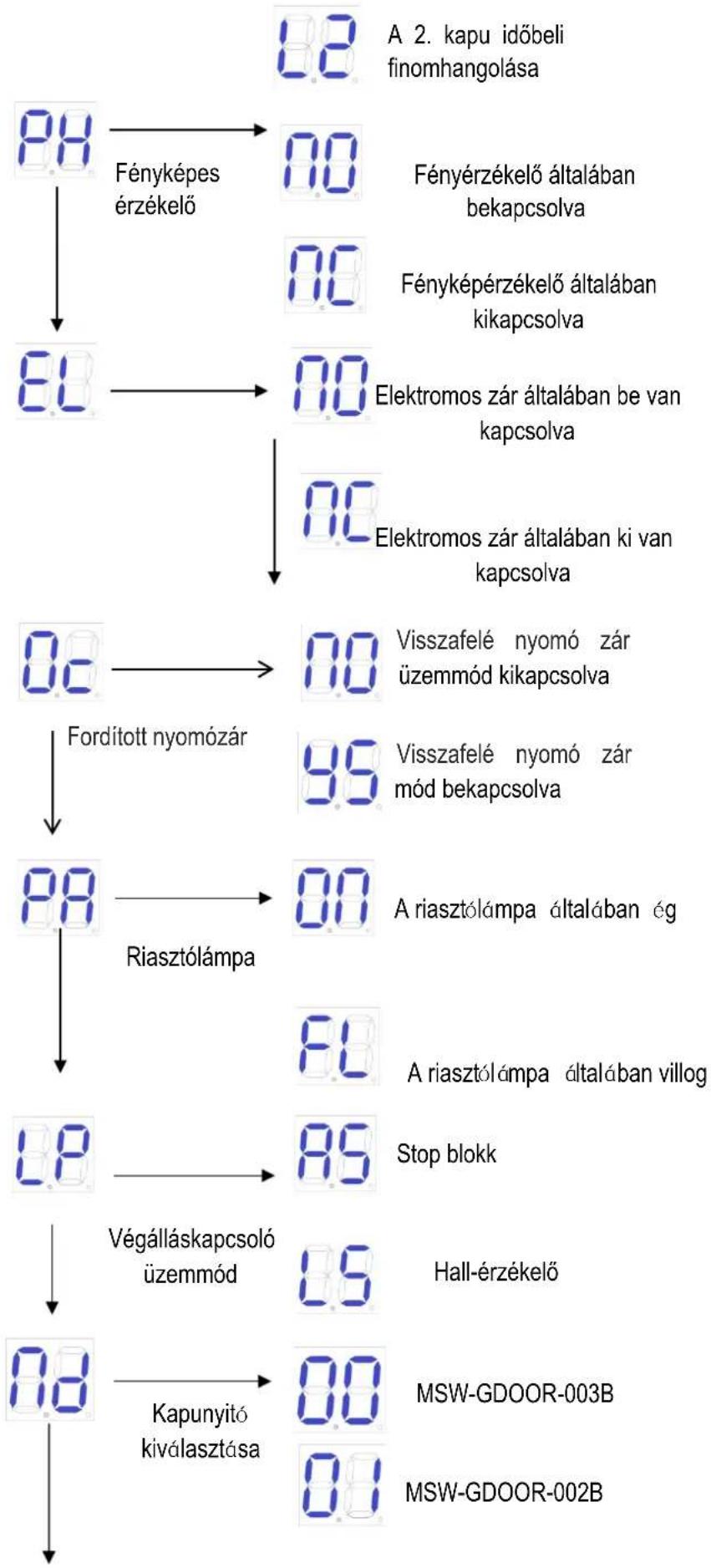

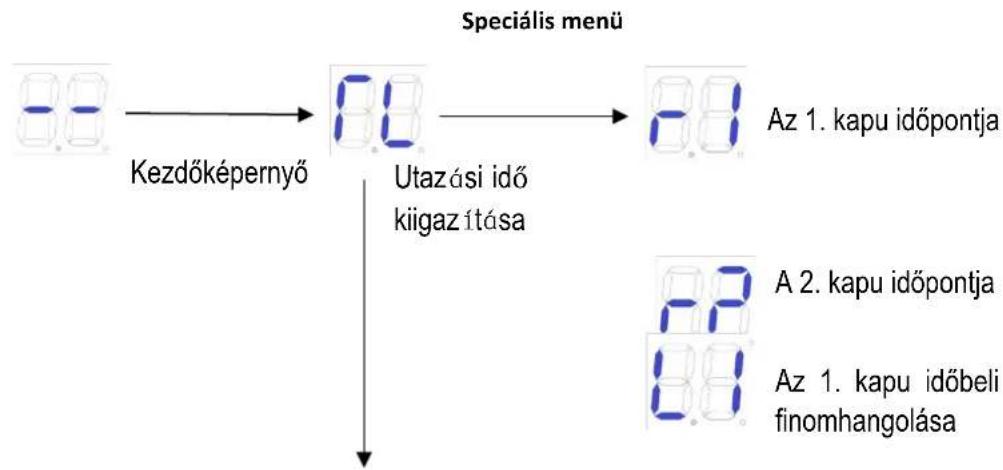

5.7.3 Speciális menü utasítás

Nyomja meg hosszan a "PROG" gombot 2 másodpercig a speciális menübe való belépéshez.

A digitális képernyőn megjelenik a "TL", nyomja meg a "+" (fel) vagy "-" (le) gombot a kiválasztáshoz;

Nyomja meg röviden a "SET" gombot a megerősítéshez vagy az almenübe való belépéshez.

A kilépéshez nyomja meg röviden a "PROG" gombot.

Ha egy percig nem ad parancsot, a menü automatikusan kilép.

Elektromos zár

    style A fill:#f9f,stroke:#333
    style B fill:#f9f,stroke:#333
    style C fill:#f9f,stroke:#333
    style D fill:#f9f,stroke:#333
    style E fill:#f9f,stroke:#333
    style F fill:#f9f,stroke:#333
    style G fill:#f9f,stroke:#333
    style H fill:#f9f,stroke:#333
    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
    style R fill:#f9f,stroke:#333
    style S fill:#f9f,stroke:#333
    style T fill:#f9f,stroke:#333
    style U fill:#f9f,stroke:#333
    style V fill:#f9f,stroke:#333
    style W fill:#f9f,stroke:#333
    style X fill:#f9f,stroke:#333
    style Y fill:#f9f,stroke:#333
    style Z fill:#f9f,stroke:#333
    style AA fill:#f9f,stroke:#333
    style AB fill:#f9f,stroke:#333
    style AC fill:#f9f,stroke:#333
    style AD fill:#f9f,stroke:#333
    style AE fill:#f9f,stroke:#333
    style AF fill:#f9f,stroke:#333
    style AG fill:#f9f,stroke:#333
    style AH fill:#f9f,stroke:#333
    style AI fill:#f9f,stroke:#333

5.7.4 Speciális menü utasítás

MenüNyomja meg hosszan a"PROG" gombot 2másodpercig az alapmenübevaló belépéshez.	OpcióNyomja meg a "+" (fel) vagy "-" (le) gombot akiválasztáshoz;Nyomja meg a "SET" gombot amegerősítéshez.	Alapértelmezett / Figyelem
Utazási idő kiigazítása	A kapu időpontja1A kapu időpontja2Az 1. kapu időbeli finomhangolásaA 2. kapu időbeli finomhangolása	Az automatikus tanulás után, ha alöket nem ideális, kézzel is beállítható.Minél rövidebb az idő az ellenállási határérték alatt, annál nagyobb az ajtó lassítási távolsága. És acsarnokhatárban minél rövidebb az idő, annál rövidebb az ajtó útja.
Fényképérzékelő	N/C; a fotóérzékelő általában be vankapcsolva (alapértelmezett).N/O; a fényérzékelő általában ki vankapcsolva.	N/O; a fényérzékelőáltalában be van kapcsolva.
Elektromos zár	Az elektromos zár általában be vankapcsolva. (Alapértelmezett)Az elektromos zár általában ki vankapcsolva.	Elektromos zár általában be van kapcsolva.
Fordított nyomózár	Visszafordított push lock üzemmód a Visszafelé tolatászár üzemmód bekapcsolva.(Az elektromos zár indításakor az M1 egy ideig az ajtó irányába fut, hogy megakadályozza, hogy az elektromos zár beragadjon és ne lehessen kinyitni.)	Visszafelé nyomó zár üzemmód kikapcsolva
Riasztólámpa	A riasztólámpa általában világít. 24V-os tápellátás. (Alapértelmezett) A riasztólámpa általában villog. 24V-os tápellátás.	A riasztólámpa általában világít. 24V-os tápellátás.
Végálláskapcsoló üzemmód	Blokk leállítása (alapértelmezett). Hall-érzékelő.	Állítsd meg a blokkot.
Kapunyitó kiválasztása	MSW-GDOOR-003B. MSW-GDOOR-002B. MSW-GDOOR-005B.08MSW-GDOOR-004B	MSW-GDOOR-005B.
Az ajtó iránya	A kapu befelé nyílik (alapértelmezett)A kapu kifelé nyílik	A kapu befelé nyílik
Hangjel"	A csengő ki van kapcsolva86A hangjelző bekapcsol (Ha a hálózat normálisan működik, a hangjelző röviden és hosszan zümmög. Az akkumulátor normál használatakor a zümmögő 6S-ig zümmög, majd leáll. Ha az akkumulátor töltöttsége alacsony, a hangjelzés 3 másodperc után leáll. Ha a vezérlőpanel hibásan működik, a zümmögő hang gyorsan és hosszan zümmög).	A csengő bekapcsolva
Gyári alapbeállítás	A gyári alapértelmezett beállítástörlése.Gyári alapbeállítás befejeződik.

6. Egyéb

6.1 Karbantartás

Minden hónapban ellenőrizze, hogy a kapu normálisan működik-e.

A biztonság érdekében minden kaput javasolt infravörös védővel felszerelni, és rendszeres ellenőrzésre is szükség van.

A kapunyitó felszerelése és működtetése előtt kérjük, olvassa el figyelmesen az összes utasítást.

Fenntartjuk a jogot az utasítás előzetes értesítés nélküli megváltoztatására.

6.2 Hibäuzenet

Az ajtó megfelelő működése során fellépő hibák.

Téves jelzés	A hiba okaAjtó 1 Nyílásban akadályozva	Megoldás1. Ellenőrizze, hogy vannak-e akadályok az 1. ajtó nyitásakor2. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	Ajtó 2 Akadályozva a nyílásban	1. Ellenőrizze, hogy vannak-e akadályok az ajtó nyitásakor 22. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	A 2-es ajtó nehezen záródik	1. Ellenőrizze, hogy vannak-e akadályok, amikor az 1. ajtó zárva van.2. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	A 2-es ajtó nehezen záródik	1. Ellenőrizze, hogy vannak-e akadályok, amikor a 2. ajtó zárva van.2. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	Infravörös leválasztás	1. Ellenőrizze az infravörös beállítások állapotát2. Vannak-e elzáródások az infravörösben
	Az 1. ajtó a 2. ajtó előtt bezáródik	1. Tanulja újra az útvonalat2. Állítsa be a nyitási időintervallumot
	A motor túl sokáig működik	1. Ellenőrizze, hogy befejezte-e az útvonaltervet2.Hall alkatrész károsodása
	Nincs tanulmányi útvonal	Az utazás újbóli teljesítése

6.3 Hibaelhárítás

Problémák	Lehetséges okok	Megoldások
A kapu nem tud normalisan nyitni vagy zárni, és a kijelző nem világít.	1.A készülék ki van kapcsolva.2.A biztosíték leégett.3.Control board tápkábelezés problémával.	1.Kapcsolja be a tápegységet.2.Ellenőrizze a biztosítékot, cserélje ki a biztosítékot, ha leégett.3.Újra bekötés az utasításoknak megfelelően.
A kapu nyitható, de nem zárható.	1.Photocell kábelezés problémával.2.Photocell szerelés problémával.3.A fotocellát tárgyak blokkolják.4.Az akadály érzékenysége túl magas.	1.Ha nem csatlakoztat fotocellát, győződjön meg arról, hogy az 5 és 6, 5 és 7 rövidzárlat; ha infravörös érzékelőt csatlakoztat, győződjön meg arról, hogy a kábelezés helyes és a fotocella N.C.2. Győződjön meg arról, hogy a fotocella szerelési helyzete kölcsönösen összehangolható.3.Távolítsa el az akadályt.4.Csökkentse az akadály érzékenységét.
A távirányító nem működik.	1.A távirányító akkumulátorának töltöttségi szintje alacsony.2.A távirányító tanulása nem fejeződött be.	1.Cserélje ki a távirányító elemét.2.Végezze el újra a távvezérlő tanulását.
Nyomja meg a NYITÁS, ZÁRÁS gombot, a kapu nem mozog, a motor zajos.	A kapu mozgása nem zökkenőmentes.	A tényleges helyzetnek megfelelően állítsa be a motort vagy a kaput.
A szivárgáskapcsoló kioldott.	Tápvezeték rövidzárlat vagy motorvezeték rövidzárlat.	Ellenőrizze a vezetékeket.
A távirányító működési távolsága túl rövid.	A jel blokkolva van.	Csatlakoztassa a külső vevőantennát, 1,5 méterrel a föld felett.
A kapu a középső pozícióba mozog a megálláshoz vagy a tolatáshoz.	1.A motor kimeneti ereje nem elegendő.2.Az akadály érzékenysége túl magas.3. a kapu akadályba ütközik.	1.Ellenőrizze, hogy a transzformátor teljesítménye normális-e, ha nem, cserélje ki a transzformátort.2.Állítsa be a TR2-t.3.Távolítsa el az akadályt.
