Terméktípus	Garázskapuk nyitóautomata szíjhajtással
Modell	MSW-GDOOR-003A
Névleges feszültség	230 V~ / 50 Hz
Maximális húzóerő	1200 N
Maximális kapufelület	18 m²
Maximális kapu súly	120 kg
Maximális kapumagasság	2,4-3,5 m
LED lámpa	24 V DC / 15 db
Üzemi hőmérséklet	-40 °C és +50 °C között
Védelmi fokozat	IP20
Távadó technológia	Rolling code 433,92 MHz, 4 csatornás
Vészüzem	Opcionális vészakkumulátor (ólom vagy lítium)
Kézi kioldás	Kézi használathoz kioldózsinór
Automatikus zárás funkció	Igen, állítható 15 s és 135 s között
Biztonsági irányváltás	Akadály érzékelésének automatikus tanulása
Fokozatos indítás és leállítás	Igen, a kopás és zaj csökkentése érdekében
Részleges nyitás	Igen, állítható 2 cm és 160 cm között
Ajánlott karbantartás	Kapu egyensúlyának ellenőrzése évente 2 alkalommal, sínek tisztítása
Alkatrészek	Elérhető: motor, PCB kártya, távadó, akkumulátor
Javíthatóság	Igen, szakképzett telepítő által

Gyakran ismételt kérdések - GDOOR-003A MSW

Hogyan programozzuk be a nyitási és zárási határokat?

Tartsa lenyomva a SET gombot, amíg az « 1 » meg nem jelenik, nyomja meg ismét a SET-et, majd a FEL és LE gombokkal állítsa be a kapu helyzetét. Erősítse meg minden határt a SET gombbal.

Hogyan állítsuk be az akadályérzékelés erősségét?

Lépjen be a menübe (tartsa lenyomva a SET-et, majd nyomja meg a FEL-t, amíg a « 2 » meg nem jelenik), nyomja meg a SET-et, majd a FEL/LE gombokkal állítsa be az erősséget 1 (minimum) és 5 (maximum) között. Erősítse meg a SET gombbal.

A kapu automatikusan bezár, hogyan kapcsoljam ki ezt a funkciót?

Állítsa az automatikus zárás idejét « 0 »-ra a 4-es menüben (tartsa lenyomva a SET-et, nyomja meg a FEL-t, amíg a « 4 » meg nem jelenik, SET, majd állítsa 0-ra).

Hogyan cseréljem ki a távirányító elemét?

Távolítsa el a csavarokat a távadó alatt, nyissa ki a házat, cserélje ki az elemet egy azonos típusú elemre (pl. CR2032). Zárja vissza és csavarozza össze.

Mi a teendő áramkimaradás esetén?

Használja a kézi kioldózsinórt (piros fogantyú) a kocsi kiakasztásához és a kapu kézi mozgatásához. Ha vészakkumulátor van beépítve, a kapunyitó normál üzemmódban fog működni.

Miért áll meg a kapu és miért ereszkedik vissza a teljes zárás előtt?

Ezt akadály vagy túl érzékeny erősségbeállítás okozhatja. Ellenőrizze a kaput, majd állítsa be az akadályérzékelés erősségét (2-es menü) vagy tanulja újra a határokat (1-es menü).

Hogyan adhatok hozzá egy további távirányítót?

Készenléti állapotban nyomja meg röviden a CODE gombot: egy pont jelenik meg. Nyomja meg a tanulni kívánt távirányító gombját, a pont villogni kezd, majd eltűnik. Nyomja meg ismét ugyanazt a gombot: a pont villog, a kód eltárolódik.

Mit jelent a « t » kijelzés és a LED villogása?

Ez a karbantartási riasztás: a kapu bizonyos számú ciklust végzett. Ellenőrizze a kapu egyensúlyát és állapotát, majd állítsa vissza a riasztást az E menüben.

Használhatom a kapunyitót okostelefonos alkalmazással?

Igen, egy opcionális Wi-Fi modulon (USB 02) keresztül, amely a kapunyitó USB portjára csatlakozik. Töltse le a megfelelő alkalmazást a távvezérléshez.

Hogyan állítsam vissza a kapunyitót gyári beállításokra?

Tartsa lenyomva a LE gombot 4 másodpercig, amíg a kijelző villogni nem kezd, majd a kapunyitó újraindul. Minden beállítás visszaáll, kivéve a betanított távirányítókat.

HASZNÁLATI ÚTMUTATÓ GDOOR-003A MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Paraméter leírása Paraméter értéke
Precíziós mérleg	Automatizálás garázskapukhoz - öv
Modell	MSW-GDOOR-001A	MSW-GDOOR-003A
Névleges feszültség [V~] / frekvencia [Hz]	230/50
Maximális húzóerő [N]	1000	1200
Maximális ajtófelület [ ^m2 ]	15	18
Max ajtó súlya [kg]	100	120
Maximális ajtómagasság [m]	2.4 – 3.5
LED dióda	24V DC / 15KCS
Üzemi hőmérséklet [°C]	-40 / +50
Védelmi fokozat IP	IP 20

FONTOS BIZTONSÁGI AJÁNLÁSOK

AZ ALÁBBI BIZTONSÁGI AJÁNLÁSOK BE NEM TARTÁSA SÚLYOS SZEMÉLYI SÉRÜLÉST, HALÁLT ÉS/VAGY ANYAGI KÁRT OKOZHAT.

KÉRJÜK, OLVASSA EL FIGYELMESEN, ÉS TARTSA BE AZ ÖSSZES BIZTONSÁGI ÉS TELEPÍTÉSI AJÁNLÁST.

1. A nyitót úgy tervezték és gyártották, hogy megfeleljen a helyi előírásoknak. Az üzembe helyezőnek ismernie kell a nyitó berendezés üzembe helyezésével kapcsolatos helyi előírásokat.

2. A szakképzetlen személyzet vagy olyan személyek, akik nem ismerik az automata kapukra és egyéb ajtókra vonatkozó munkavédelmi és biztonsági előírásokat, semmilyen körülmények között nem végezhetnek szereléseket, illetve nem alkalmazhatnak rendszereket.

3. Azok a személyek, akik a berendezéseket az összes vonatkozó biztonsági szabvány betartása nélkül telepítik vagy szervizelik, felelősek minden olyan kárért, sérülésért, költségért, kiadásért vagy követelésért, amelyet a rendszer helyes és a vonatkozó biztonsági szabványoknak és a telepítési kézikönyvnek megfelelő telepítésének elmulasztása miatt közvetlenül vagy közvetve bárki elszenvedett.

4. A további biztonság érdekében erősen javasoljuk a Photo Beam beépítését. Bár az ajtónyitó tartalmaz egy nyomásérzékeny Biztonsági akadályozó erő rendszert, a Photo Beam hozzáadása jelentősen növeli az automatikus garázskapu működési biztonságát, és további nyugalmat biztosít.

5. Győződjön meg arról, hogy a garázskapu teljesen nyitva van és áll, mielőtt behajt vagy kihajt a garázsból.

6. Távozás előtt győződjön meg róla, hogy a garázskapu teljesen zárva és mozdulatlanul áll. A kezeket és a laza ruházatot mindig tartsa távol a nyitószerkezettől és a garázskaputól.

7. A Safety Obstruction System kizárólag STATIONARY objektumokon való működésre lett tervezve. Súlyos személyi sérülés, halál és/vagy anyagi kár következhet be, ha a garázskapu mozgó tárggyal érintkezik.

8. Ezt a készüléket nem olyan személyek (beleértve a gyermekeket is) használhatják, akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal és ismeretekkel, kivéve, ha a biztonságukért felelős személy felügyeli vagy oktatja őket a készülék használatára vonatkozóan. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

9. Az elektromos termékek hulladékát nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Kérjük, hogy ahol van ilyen lehetőség, ott újrahasznosítsa. Újrahasznosítási tanácsokat a helyi hatóságnál vagy a kiskereskedőnél kérhet.

10. Ha a tápkábel megsérül, a veszély elkerülése érdekében a gyártónak, szervizének vagy hasonlóan képzett személynek kell kicserélnie.

11. FIGYELMEZTETÉS: Fontos biztonsági utasítások. A személyek biztonsága érdekében fontos, hogy minden utasítást betartson. Mentse el ezeket az utasításokat.

12. Ne engedje, hogy a gyerekek az ajtó kezelőszervével játsszanak. A távirányítókat tartsa távol a gyermekektől. Figyelje a mozgó ajtót, és tartsa távol az embereket, amíg az ajtó teljesen ki nem nyílik

vagy be nem záródik.

1. Legyen óvatos a kézi kioldó működtetésekor, mivel a nyitott ajtó a gyenge vagy törött rugók vagy az egyensúlyhiány miatt gyorsan leeshet.
2. Gyakran vizsgálja meg a berendezést, különösen a kábeleket, rugókat és a rögzítéseket, hogy nem mutatkoznak-e kopás, sérülés vagy kiegyensúlyozatlanság jelei. Ne használja, ha javításra vagy beállításra van szükség, mivel a telepítés hibája vagy a nem megfelelően kiegyensúlyozott ajtó sérülést okozhat.
3. Minden hónapban ellenőrizze, hogy a hajtás visszafordul-e, amikor az ajtó egy 50 mm magas, a padlóra helyezett tárgyhoz ér. Szükség esetén állítsa be, és ellenőrizze újra, mivel a helytelen beállítás veszélyt jelenthet az ajtó alsó élével való érintkezéstől függő beszorulásvédelmi rendszerrel ellátott hajtások esetében.
4. A kézi kioldó használatának részletei.
5. Az ajtó és a hajtás beállítására vonatkozó információk.
6. Tisztítás vagy egyéb karbantartási munkálatok elvégzésekor válassza le a tápellátást.
7. A telepítési útmutatónak tartalmaznia kell a hajtás és a hozzá tartozó alkatrészek telepítésének részletejt.

FONTOS BIZTONSÁGI ELÓÍRÁSOK A GOMBELEMEKHEZ

FIGYELMEZTETÉS

EZ A TERMÉK GOMBELEMET TARTALMAZ

Az akkumulátor veszélyes, és gyermekektől elzárva kell tartani.

Az akkumulátor 2 órán belül vagy annál rövidebb idő alatt súlyos vagy halálos sérüléseket okozhat, ha lenyelik vagy a test bármely részébe helyezik.

Ha azt gyanítja, hogy az akkumulátort lenyelte vagy a test bármely részébe helyezte, azonnal forduljon orvoshoz.

Adókészülék akkumulátorának cseréje

Távolítsa el a kézi adó alján található rögzítőcsavarokat.

Nyissa ki a jeladó burkolatának 2 felét, és cserélje ki az akkumulátort egy azonos specifikációjú elemmel.

Ellenőrizze, hogy a piros színű jelzőlámpa világít-e, amikor az egyik adó gombot megnyomja, majd helyezze vissza a rögzítőcsavarokat.

Fali kapcsoló-vezeték nélküli akkumulátor csere

Távolítsa el a fedőlapot, miközben a készülék még a falra van szerelve, egy egyenes csavarhúzó becsúsztatásával és elforgatásával a fali lemez tetején és alján található nyílásban.

Egy kis Phillips fejű csavarhúzóval távolítsa el a kapcsolókat rögzítő 4 csavart.

Cserélje ki az akkumulátort egy azonos specifikációjú akkumulátorra.

TERMÉKLEÍRÁS ÉS JELLEMZÓK

1. Akadályozó erő beállítása

A minimális erő kijelzése "1", és felfelé állítható. Az "5" kijelzés a maximális erőt jelenti.

2. Utazási sebesség beállítása

A kijelzón megjelenő "8" a haladási sebesség 80%-át jelenti. Az "A" kijelzés a teljes sebességet 160mm/s vagy 200mm/s jelenti.

3. Fordított magasságállítás

A kijelzőn megjelenő "0" azt jelenti, hogy az ajtó visszapattan a tetejére. Az "1\~9" kijelzés azt jelenti, hogy az ajtó

a teljes út pozíciójába fog visszapattanni. A teljes utazás egy tizede-kilenc tizede stb.

4. Részlegesen nyitott/magasság

A kijelzőn megjelenő "0" azt jelenti, hogy a részleges nyitási funkciót bezárja. Az "1\~9" kijelző a teljes út különböző részleges nyitott helyzetének beállítását jelenti.

5. Adókészülék gombfelismerő funkció

A kijelzön megjelenő "0" azt jelenti, hogy a gombfelismerő funkció zárva van. Az "1" kijelzés azt jelenti, hogy a gombfelismerő funkció nyitva van.

6. Kódok memória mennyisége

A kijelzőn megjelenő "A" azt jelenti, hogy a maximális kódmemória mennyisége 50db. A mennyiség növeléséhez vagy csökkentéséhez nyomja meg egyszer a FEL/LE gombot. A kódmemória mennyisége 5db*N, N=1\~9. (A mennyiség 5 többszöröse).

7. Karbantartási riasztás

A kijelzőn megjelenik a "t" és a led lámpa 10-szer gyorsan villog, ami azt jelenti, hogy a garázskapu és a motor teljes karbantartást igényel.

8. Automatikus biztonsági hátramenet

Az automatikus leállást / automatikus hátramenetet az áramköri lapok szoftverével vezéreljük. Körültekintőek vagyunk, hogy megvédjük gyermekeit, háziállatait vagy egyéb javait.

9. Lágy indítás / Lágy leállítás

Az egyes ciklusok elején és végén a sebesség fel- és leszabályozása csökkenti az ajtó és a nyitószerkezet igénybevételét, így hosszabb élettartamot biztosít, és csendesebb működést tesz lehetővé.

10. Automatikus zárás

Az Auto- Close biztosítja a nyugalmat és a ház biztonságát azáltal, hogy a garázsba való belépéskor vagy kilépéskor automatikusan bezárja az ajtót.

11. Öntanuló nyitó és záró akadályozó erő

Az ajtó mozgásának különböző szakaszaihoz szükséges nyitóteljesítmény mennyisége a beállítás során megtanulható, és folyamatosan újratervezhető. Nyitóerő mérés automatikus beállítása a megfelelő tartományban.

12. Elektronikus határérték, egyszerű beállítás

Csak a határérték beállítását kell vezérelni a vezérlőpanelekről, hogy pontosan beállítsa, az egyszerű és gyors folyamat minden nép számára.

13. Akkumulátoros tartalék rendelkezésre áll

A nyitók az akkumulátoros biztonsági mentésünkkel táplálhatók, ha az áramkimaradás az Ön otthonában bekövetkezik.

14. Self-Lock a fogaskerekes motorokban

A hajtóműmotor a kioldórendszerekkel önzáróan rögzíti magát.

15. Kézi kioldás

Ne aggódjon az áramkimaradás miatt, a kézi kioldó rendszer megoldást jelent az ajtó bármikor történő működtetésére.

16. Adótechnológia

Rolling Code technológia (7,38 x ^1019 kombináció), 433,92 MHz-es frekvencia, 4 csatornás kialakítás, amely biztosítja, hogy 4 különböző ajtót vezérelhessen egy adóval.

17. Alkalmazások

Mivel a mennyezet és az ajtó mozgásának legmagasabb pontja között mindössze 30 mm-re van szükség,

az ajtónyitó alacsony belmagasságú alkalmazásokhoz süllyesztve is felszerelhető.

1. Fém fenéklemez, erősebb és biztonságosabb.

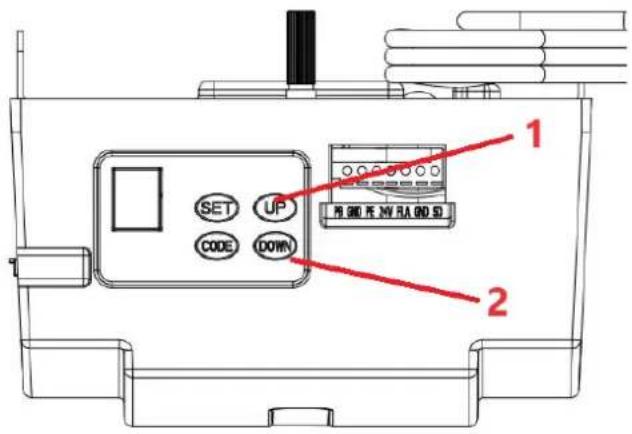

2. Fel / Le mozgó művelet gombok (UP / DOWN)

1 - Nyitva
2 - Bezárás

TELEPÍTÉS ELÓTTI AJÁNLÁSOK

1. A garázskaput könnyen, kézzel és különösebb erőfeszítés nélkül kell tudni felemelni és bezárni. A jól kiegyensúlyozott és rugózott ajtó kritikus a megfelelő beépítéshez.
2. A garázskapu nyitó nem tudja kompenzálni a rosszul beépített garázskaput, és nem szabad megoldásként használni a "nehezen nyíló" ajtóra.
3. Ha a készüléket meglévő ajtóra szerelik, győződjön meg róla, hogy a meglévő zárszerkezeteket eltávolították, különben a garancia érvényét veszti.
4. A nyitószerkezet telepítésének kezdeti helyéhez közel egy jóváhagyott konnektort kell felszerelni.

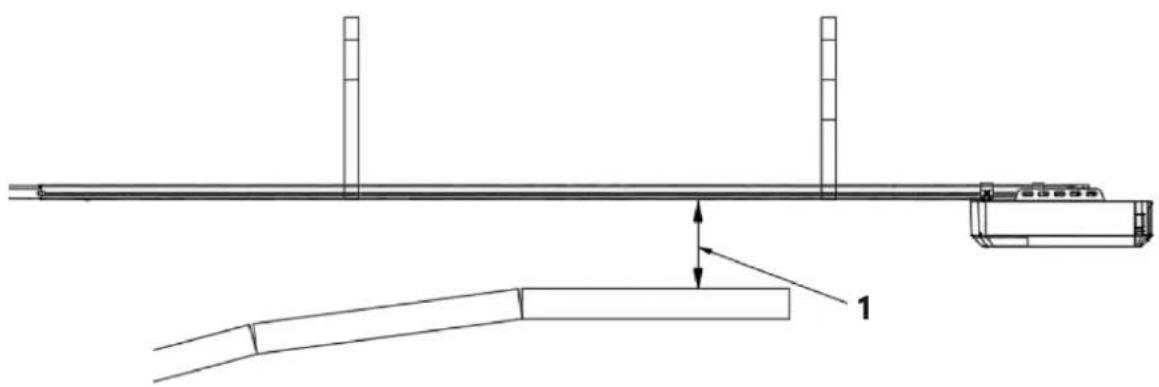

5. A lánchajtósín alja és a garázskapu teteje között a legközelebbi ponton legalább 30 mm távolságnak kell lennie. (Lásd az 1. ábrát.)

Fontos megjegyzés: A további biztonsági szabályokat illetően erősen javasoljuk a Photo 5 Electric biztonsági gerendák felszerelését minden berendezéshez.

1 - 30 mm minimális távolság
1. ábra

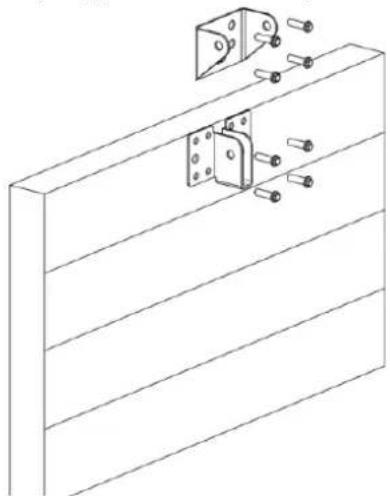

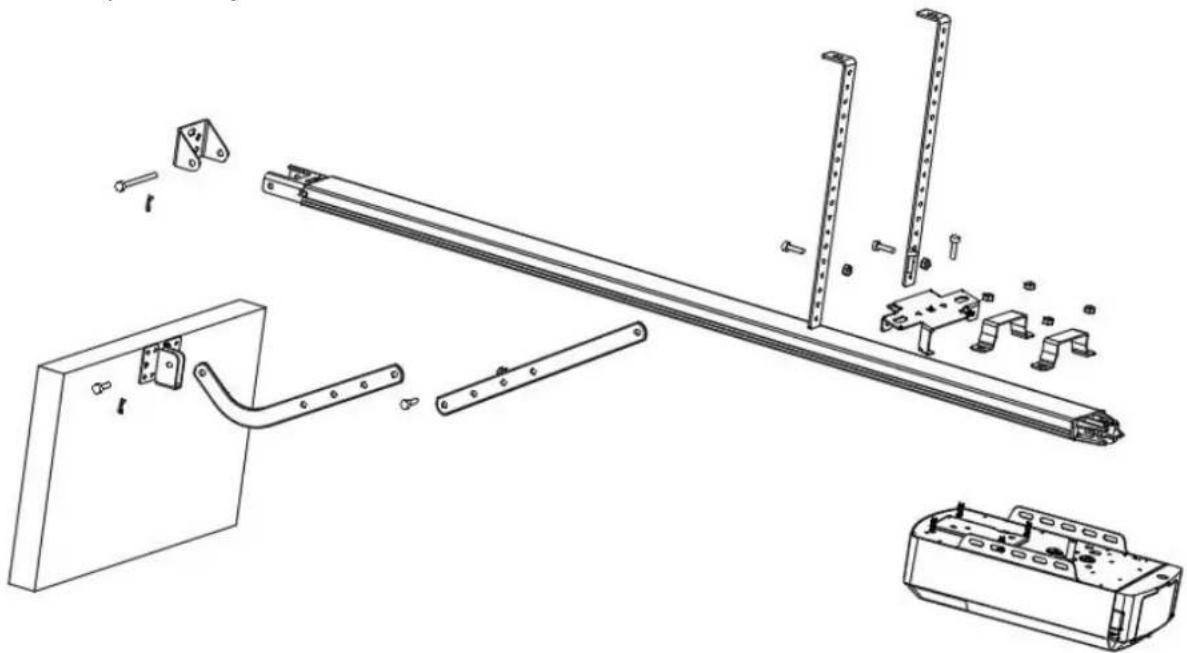

Szerelje fel a fali konzolt és az ajtókonzolt (2. ábra)

Fali konzol - Csukja be a garázskaput, és mérje meg a garázskapu szélességét a tetején, majd jelölje meg a közepét. Keresse meg és szerelje fel a fali konzolt 2-15 cm-rel az ajtó fölé a belső falra.

(A tényleges telepítési helytól függ).

Ajtókonzol - Rögzítse az ajtókonzolt az ajtó egy szerkezeti részéhez, a lehető legközelebb a felső élhez.

Szerelés (acél C-sín)

Csatlakoztassa a nyitófejet az acélsínhez. Szerelje össze a 2 "U" függesztő konzolt a mellékelt 6 mm-es anyákkal.

2. LÉPÉS (3. ábra)

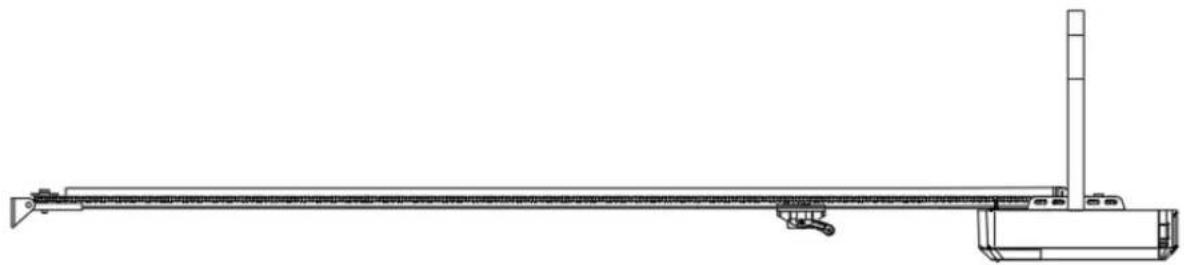

Helyezze az acélsínt és a nyitófej-egységet középre a garázs padlójára úgy, hogy a nyitott fej legyen a legtávolabb az ajtótól. Emelje fel a sín elejét az ajtókonzolhoz. Helyezze be a csapszeget, és rögzítse a mellékelt osztószeggel.

3. LÉPÉS (3. ábra, 4. ábra)

Emelje fel és támassza meg a nyitófejet (létrával), hogy középre és vízszintesen helyezkedjen el. Rögzítse a nyitót és a sínt a mennyezetre az A és B vaskonzollal.

FIGYELMEZTETÉS: Ne engedjen gyerekeket az ajtó, a nyitószerkezet vagy a tartó létra közelébe, súlyos sérülések és/vagy károk keletkezhetnek, ha nem tartja be ezt a figyelmeztetést.

4. LÉPÉS (3. ábra, 5. ábra)

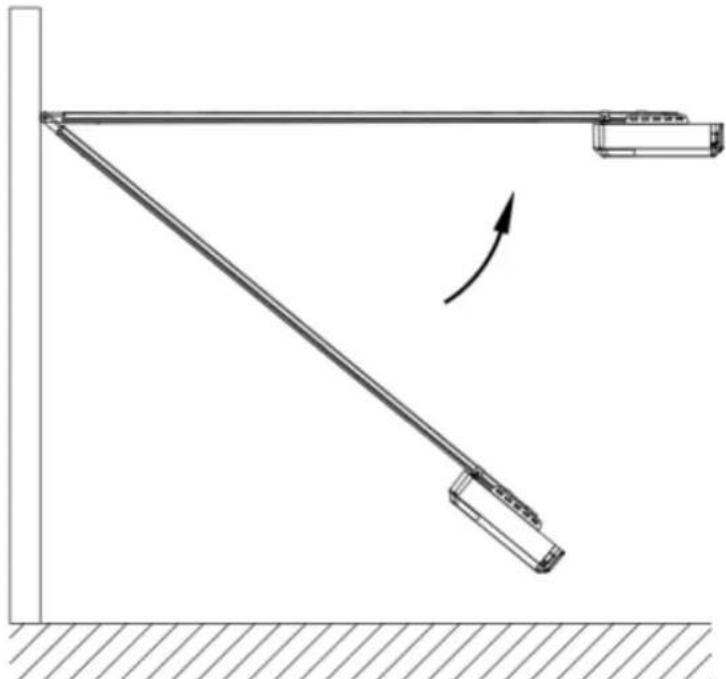

Csatlakoztassa az egyenes kart a hajlított karhoz a csavarral. Helyezze el és csavarozza a karokat az ajtó felső széléhez a mellékelt csavarral.

5. LÉPÉS

Emelje fel a garázskaput, amíg a sikló be nem záródik a hajtóláncba/szíjba. Most már készen áll a nyitók programozására.

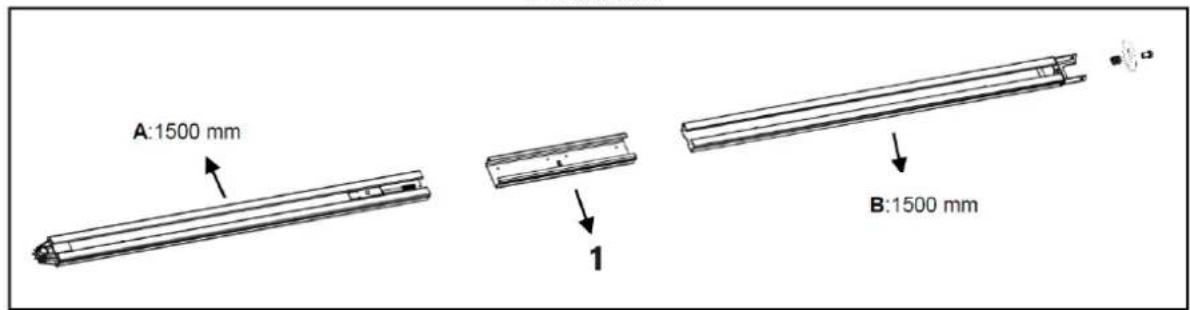

Szekcionált acél C-sín szerelvény

2 rész acélsín

1 - Hüvely

1. ábra

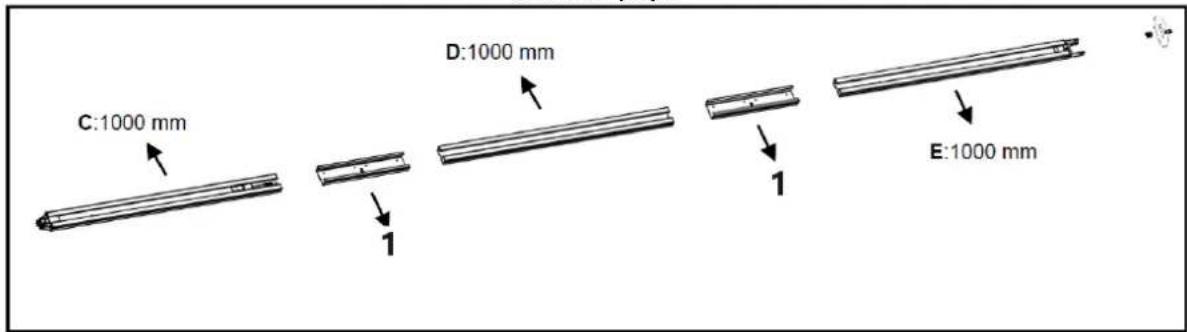

3 rész acél pálya

1 - Hüvely

1. ábra

1. 2-részes acélsín:

A 6. ábra szerint csúsztassa az A sínt a hüvelybe, csúsztassa a B sínt a hüvelybe.

3-részes acélsín:

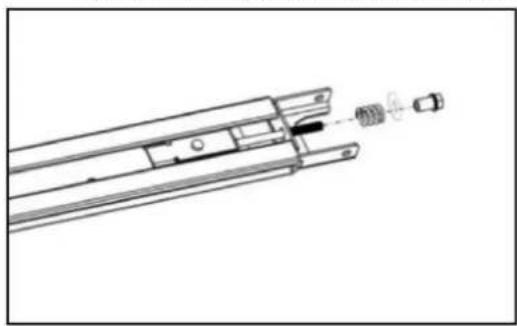

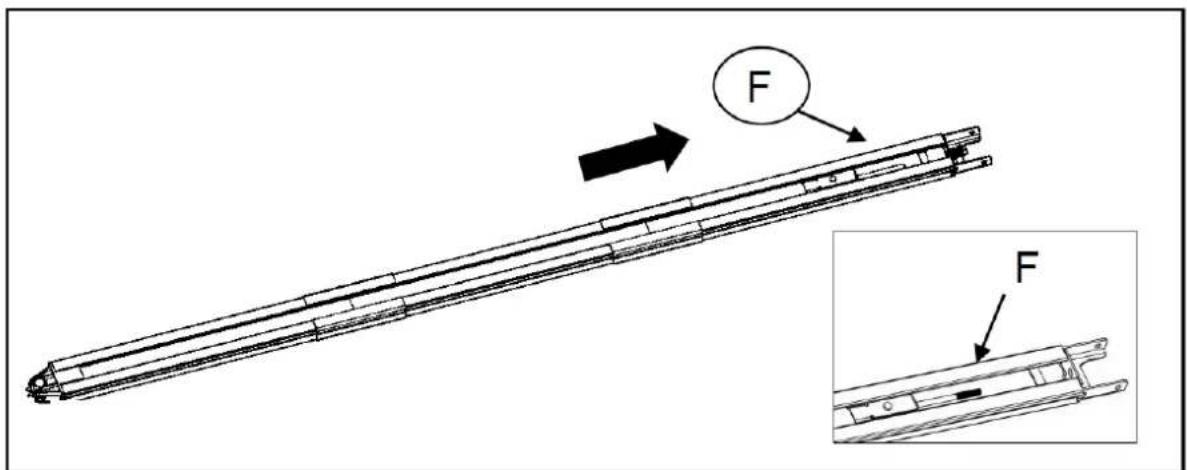

A 7. ábra szerint csúsztassa a C sínt a hüvelybe, csúsztassa a D sínt a hüvelybe; csúsztassa az E sínt a hüvelybe.

1. Vágja el a műanyag menetet; húzza a csavarrudat a belső lánccal együtt a végsín pozíciójába (8. ábra).

1. ábra

2. A 9. ábra szerint oldja ki az anyát és a rugót.

3. Húzza meg az anyát a megfelelő pozícióba, ahogy az a 10. ábrán látható, vágja le a műanyag szalagot, vágja le a műanyag menetet a lánckerékre, majd az egész sínt összeszerelve befejezte.

C-sínhez való akkumulátoros tartalékegység (opcionális)

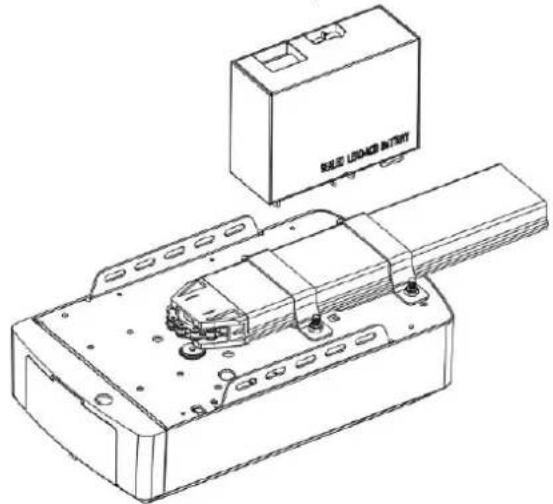

1. opció - felül rögzített (CSAK ólomakkumulátorhoz)

1. LÉPÉS

Szerelje össze az akkumulátort és az akkumulátortartót a képen látható módon, rögzítse a mellékelt csavarokkal.

1. LÉPÉS

Csatlakoztassa az akkumulátort a nyitóhoz.

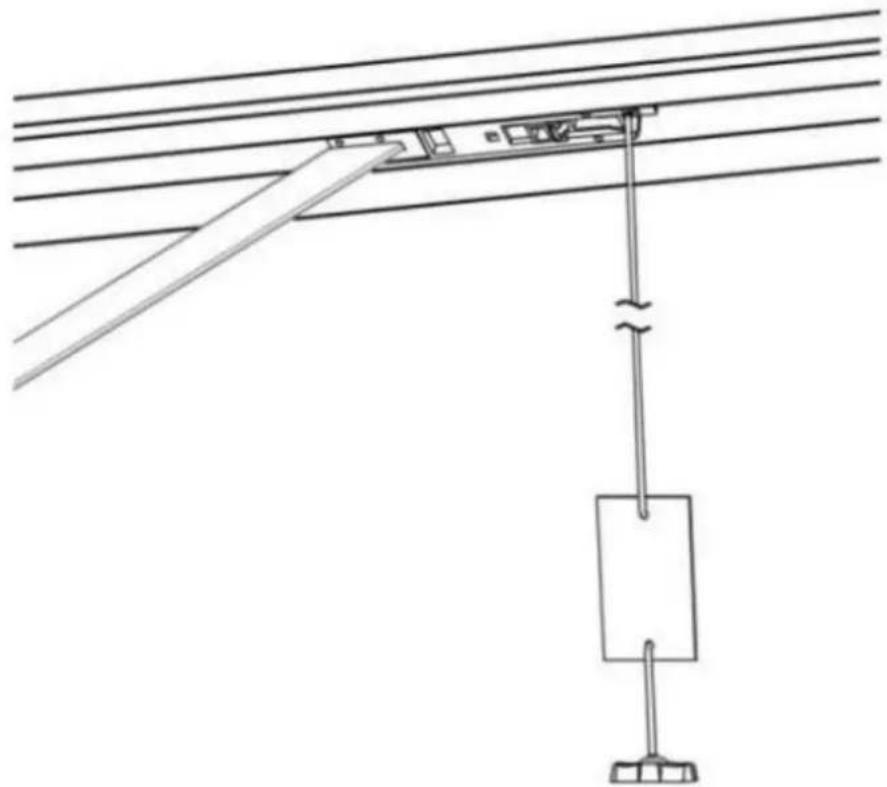

2. opció - oldalsó rögzítés (ólom-sav és lítium akkumulátorokhoz)

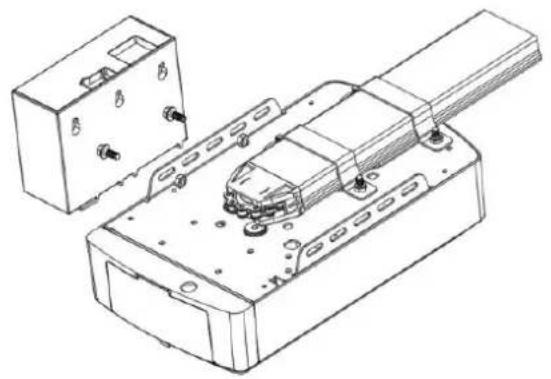

LÉPÉS1 (11. ábra)

Szerelje fel az akkumulátort a nyitó oldalára a képen látható módon, rögzítse a mellékelt csavarokkal.

LÉPÉS2 (12. ábra)

Csatlakozzon az akkumulátorhoz a nyitóhoz, keresse meg a 12. ábrát.

Az ajtónyitó kézi kioldó zsinórral van felszerelve, amellyel a siklót ki lehet kapcsolni, és az ajtót az alábbiak szerint lehet mozgatni

a fogantyút lefelé tartva (13. ábra). Húzza meg a fogantyút a sikló kikapcsolásához. A címre.

az ajtó újbóli bekapcsolásához egyszerűen indítsa el az ajtónyitót automata üzemmódban, vagy mozgassa az ajtót kézzel, amíg a kocsi

a lánctalpas siklóba kapcsolódik.

Bizonyos helyzetekben, amikor a gyalogos ajtó nem üzemel, ajánlott, hogy egy külső kioldószerkezetet kell felszerelni (14. ábra).

Tétel	Gomb	A készülék leírása
1.		Rövid sajtó: Megerősíti a beállítást.Hosszan nyomja meg: A funkció menübe való belépés.
2.		Rövid sajtó:a) A Beállítási státuszban nyomja meg röviden a CODE gombot, ez kilép az aktuális műveletből és visszatér a készenléti interfészre.b) Készenléti állapotban nyomja meg röviden a CODE gombot, a sarokban egy pont jelenik meg, most belép a kódlehajló üzemmódba. Most először nyomja meg a gombot azon a kézi jeladón, amelyet használni szeretne, a pont eltünhet, majd nyomja meg újra ugyanazt a gombot a kézi jeladón, a pont villogni fog, itt a kódtanulás befejeződött.Hosszan nyomja meg: A kódolt távvezérlő törlése.Tartsa lenyomva a CODE gombot, amíg a kijelzőn egy "C" betű jelenik meg.Az összes tárolt távvezérlő törlődik.
3.		Rövid sajtó: Nyissa ki az ajtót.Hosszan nyomja meg: Növeli a rugalmasságot.Nyomja meg és tartsa lenyomva a FEL gombot, 4 másodperc múlva a kijelzőn megjelenik a 0-1-2-3, válassza ki a kívánt számot. 1=növeli a rugalmasságot 25%-kal,2=növeli a rugalmasságot 50%-kal,3=növeli a rugalmasságot 75%-kal.
4.		Rövid sajtó: Becsukja az ajtót.Hosszan nyomja meg: Gyári beállítások visszaállítása.Tartsa lenyomva a DOWN gombot, 4 másodperc múlva a kijelzőn megjelenik a házskapu nyitó újraindul.PS: Az újraindítás azt jelenti, hogy minden beállítás visszaáll a gyári beállításokra, minden tanulási dolgot újra el kell végezni, kivéve az adó tanulási kódját.

PROGRAMOZÁSI UTASÍTÁSOK


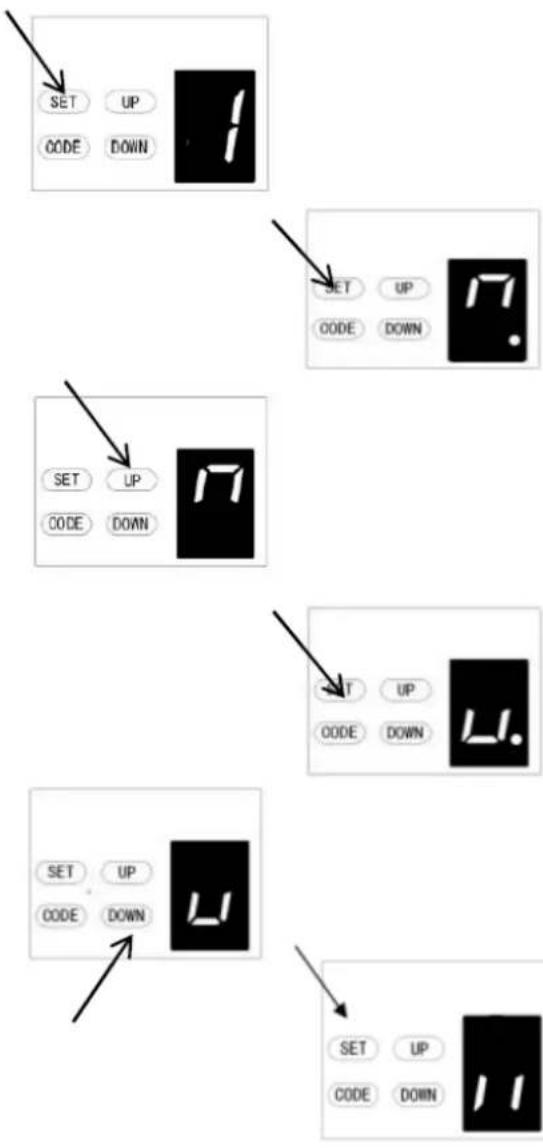

1. NYITÁSI ÉS ZÁRÁSI HATÁRÉRTÉKEK PROGRAMOZÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot a funkció beállításához, amíg a kijelzőn megjelenik az "1", majd engedje fel a gombot.
b) Nyomja meg ismét a SET gombot. Az ajtónyitó most programozási üzemmódban van. Ekkor megjelenik a kijelzőn az "n" betű és a pont.
c) Tartsa lenyomva a FEL gombot, amíg az ajtó el nem éri a kívánt nyitott pozíciót, a kijelzón pont nélküli "n" jelenik meg.
d) Nyomja meg a SET gombot a nyitott pozíció megerősítéséhez, ekkor a kijelzőn az "u" feliratú pont jelenik meg.
e) Ezután nyomja meg és tartsa lenyomva a DOWN gombot, amíg az ajtó el nem éri a kívánt zárási pozíciót, a kijelzőn "u" fog megjelenni pont nélkül.

MEGJEGYZÉS: A finombeállításokhoz kapcsolja a FEL és a LENYÍL gombokat.

f) Most nyomja meg a SET gombot a záró pozíció megerősítéséhez, majd a kijelzőn megjelenik a "II". A zárási pozíció megerősítése után az ajtó most ciklikusan nyit és zár, hogy beállítsa a mozgási határokat és az erőérzékenység beállításait. Az ajtó mostantól normál működésre van beállítva.

VIGYÁZAT:

A ciklus megnyitása és bezárása után a kijelzőn számok jelennek meg (0\~9), a "0" azt jelenti, hogy az ajtók kiegyensúlyozottak, a kisebb szám azt jelenti, hogy az ajtó egyensúlya jobb, erősen ajánlott, hogy a számnak kisebbnek kell lennie, mint a teljesítményerő.

1 - Növelje az erőt 2 - Erő csökkentése

2. AKADÁLYOZÓ ERŐ BEÁLLÍTÁSA

FIGYELEM: Az akadályozó erő beállítása automatikusan történik a programozás során. Általában nincs szükség beállításra.

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "2", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg újra a SET gombot, A készülék most erőbeállítási üzemmódban van. Ezután a kijelzőn megjelenik egy "3" szám villogó ponttal.
c) Nyomja meg a FEL gombot az erő beállításának növeléséhez vagy a LENYÍL gombot az erő beállításának csökkentéséhez. A minimális erő "1", és felfelé állítható. A maximális erő "5".
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér készenléti állapotba,

és megjelenik a

MEGJEGYZÉS: Az erő a gyárilag "3"-ra van állítva.

1 - Növelje a sebességet
2 - Sebesség csökkentése

3. UTAZÁSI SEBESSÉG BEÁLLÍTÁSA

FIGYELEM: Ha újra megváltoztatja a sebességbeállításokat, akkor az törli az előző útkorlátozást. A sebességbeállítási funkció csak az elmozduláskorlátozás visszaállítása után lesz elérhető.

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", majd nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "3", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg ismét a SET gombot. A készülék most sebességbeállítási üzemmódban van. Ekkor a kijelzón megjelenik egy "A" betű villogó ponttal.
c) Nyomja meg a FEL és LENYÍL gombot a sebesség kiválasztásához. A "8" ábra a haladási sebesség 80%-át jelenti. Az "A" ábra a teljes sebességet jelenti.
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "II" kijelző.

MEGJEGYZÉS : A haladási sebesség gyárilag teljes "A" sebességre van állítva.

1 - Növelje az időt

2 - Csökkenti az időt

4. AUTOMATIKUS ZÁRÁS ÉS IDŐBEÁLLÍTÁS

MEGJEGYZÉS : Javasoljuk, hogy a biztonsági fénysugarakat minden olyan telepítésnél használják, ahol az automatikus zárás funkció engedélyezve van.

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "4", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg újra a SET gombot, a készülék most automatikus záróbeállítási módban van. Ekkor a kijelzőn megjelenik egy "0" szám villogó ponttal.
c) Nyomja meg egyszer a FEL/LE gombot az automatikus zárási idő beállításához (0\~9). Nyomja meg a FEL gombot az idő növeléséhez, vagy a LENYÍL gombot az idő csökkentéséhez. A zárási idő 15 másodperc*N, N=0\~9. A maximális idő 135 s. Az automatikus zárás funkció kikapcsolásához állítsa az időt nullára (0).
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék visszatér a készenléti állapotba. állapotot automatikusan, és megjeleníti az "II" jelzést.

MEGJEGYZÉS:

1. A zárási idő gyárilag "0"-ra van állítva.
2. Ha a fotocella funkció be van kapcsolva, és az akadály megtöri, az automatikus zárási idő egy időre megáll, majd újra folytatja az automatikus zárási időt.

5. AUTOMATIKUS ZÁRÁSI FELTÉTEL BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik az "5", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most automatikus záróállapot-beállítási üzemmódban van. Ekkor a kijelzón megjelenik egy "1" szám villogó ponttal.

c) Nyomja meg egyszer az UP / Down gombot az automatikus zárási feltétel beállításához. Választhat "1" vagy "2" készletet. Az "1" ábra azt jelenti, hogy az ajtó csak a nyitott végállásban tud automatikusan bezáródni. A "2" ábra azt jelenti, hogy az ajtó automatikusan bezáródik, miközben az ajtó bármelyik pozícióban van.

d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "II" kijelző.

1 - Növelés
2 - Csökkentés

MEGJEGYZÉS:

1. A zárási feltétel gyárilag "1"-re van állítva.
2. Az ajtó csak a nyitási folyamat során záródik automatikusan, de a zárási folyamat során nem tud automatikusan bezáródni, miután megállt.

6. LED KIKAPCSOLÁSI KÉSLELTETÉSI IDŐ BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "6", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most a LED kikapcsolási késleltetési idő beállítási módban van. Ezután a kijelzón megjelenik egy "3" szám villogó ponttal.

c) Nyomja meg egyszer az UP / Down gombot a LED kikapcsolási késleltetési idő beállításához (1\~9).

d) Nyomja meg a FEL gombot az idő növeléséhez, vagy a LENYÍL gombot az idő csökkentéséhez.

A késleltetési idő 1 perc*N, N=1\~9. A maximális késleltetési idő 9 perc.

e) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "II" kijelző.

MEGJEGYZÉS : A LED kikapcsolási késleltetési ideje gyárilag "3" értéken van beállítva.

1 - Az idő növelése
2 - Csökkenti az időt

1 - Növelje a magasságot

2 - Csökkentse a magasságot

7. FORDÍTOTT MAGASSÁG BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzőn megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzőn megjelenik a "7", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most fordított magasságbeállítási üzemmódban van. Ekkor a kijelzőn megjelenik egy "0" szám villogó ponttal.

c) Nyomja meg egyszer az UP / Down gombot a visszafordítási magasság beállításához zárás közben (0\~9).

d) Nyomja meg a FEL gombot a növeléshez, vagy a LENYÍL gombot a csökkentéshez. A "0" ábra azt jelenti, hogy az ajtó visszapattan a nyitott végállásba. Az 1\~9. ábra azt jelenti, hogy az ajtó visszapattan a teljes útvonal pozíciójába. A teljes utazás egy tizede-kilenc tizede stb....

e) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "Il" kijelző.

MEGJEGYZÉS : A visszafordítási magasság gyárilag "0"-ra van állítva.
