Termék típusa	Garázsajtó automatika - öv
Modell	MSW-GDOOR-001A
Névleges feszültség / frekvencia	230 V~ / 50 Hz
Maximális húzóerő	1000 N
Maximális ajtófelület	15 m²
Ajtó maximális súlya	100 kg
Maximális ajtómagasság	2,4 – 3,5 m
LED jelzőfény	24 V DC / 15 darab
Üzemi hőmérséklet	-40 és +50 °C között
Védettségi fokozat	IP20
Akadályérzékelő erő beállítása	1 (min) és 5 (max) között
Sebesség beállítása	80% (8) és teljes sebesség (A) között
Automatikus zárás	Igen, állítható időzítés (0-135 mp)
Biztonsági rendszer	Automatikus irányváltás, fokozatos leállítás, erő öntanulása
Fotocella (opcionális)	Ajánlott, csatlakozás előkészítve
Kézi kioldás	Beépített kioldózsinór
Tartalék akkumulátor (opcionális)	Elérhető, opcionális felszerelés
Adók technológiája	Rolling Code, 433,92 MHz, 4 csatorna
Karbantartás	Féléves ellenőrzés az egyensúlyról és a mozgó alkatrészekről
Pótalkatrészek	Elérhetők a gyártónál vagy a forgalmazónál
Javíthatóság	Javítás csak szakképzett személyzet által
Garancia	Érvénytelen, ha a meglévő zárakat nem távolították el

Gyakran ismételt kérdések - GDOOR-001A MSW

Hogyan programozhatók a nyitási és zárási határok?

Nyomja meg hosszan a SET gombot, amíg az „1” meg nem jelenik. Engedje el, majd nyomja meg ismét a SET gombot. A kijelző „n” feliratot mutat egy ponttal. Tartsa lenyomva a UP gombot a kívánt nyitási pozícióig, majd erősítse meg a SET gombbal. A kijelző „u” feliratot mutat egy ponttal, tartsa lenyomva a DOWN gombot a zárási pozícióig, majd erősítse meg. Az ajtó egy tanulási ciklust végez.

Hogyan állítható be az akadályérzékelő erő?

Nyomja meg hosszan a SET gombot, amíg „1” meg nem jelenik, majd nyomja meg a UP gombot, amíg „2” meg nem jelenik. Nyomja meg ismét a SET gombot a beállítási módba lépéshez. Használja a UP (növelés) vagy DOWN (csökkentés) gombot az 1 (min) és 5 (max) közötti érték kiválasztásához. Erősítse meg a SET gombbal.

Hogyan párosítható egy távirányító?

Készenléti állapotból nyomja meg röviden a CODE gombot: egy pont jelenik meg a kijelző sarkában. Nyomja meg először a kívánt távirányító gombját (a pont eltűnik), majd másodszor is ugyanazt a gombot (a pont villog). A tanulás befejeződött.

Mit tegyek, ha az ajtó visszafordul, mielőtt teljesen bezáródna?

Ennek oka lehet egy akadály vagy túl alacsony erőbeállítás. Ellenőrizze, hogy semmi nem akadályozza az ajtót. Növelje az akadályérzékelő erőt (lásd erőbeállítás), vagy állítsa vissza a mozgási határokat. Ellenőrizze az ajtó egyensúlyát is.

Hogyan használható a kézi kioldás áramkimaradás esetén?

Húzza meg a kioldózsinór fogantyúját a kocsi kioldásához. Ekkor kézzel mozgathatja az ajtót. Visszakapcsoláshoz használja az automata üzemmódot, vagy mozgassa az ajtót, amíg a kocsi be nem kapcsolódik.

Lehet-e tartalék akkumulátort beépíteni?

Igen, opcionális tartalék akkumulátor (ólom vagy lítium) szerelhető az ajtómotor oldalára vagy fölé. Kövesse az akkumulátorkészlethez mellékelt utasításokat.

Hogyan állítható be az automatikus zárás?

Nyomja meg hosszan a SET gombot, amíg „1” meg nem jelenik, majd a UP gombot, amíg „4” meg nem jelenik. Nyomja meg a SET gombot: a kijelző „0”-t mutat. Használja a UP/DOWN gombokat a késleltetés kiválasztásához: 0 (kikapcsolva) és 9 (135 másodperc) között. Erősítse meg a SET gombbal.

Hogyan cserélhető a távirányító eleme?

Távolítsa el a csavart a távirányító hátulján, nyissa ki a két részt, cserélje ki az elemet ugyanolyan típusú (gomb) elemre. Zárja vissza és csavarja be. Ellenőrizze, hogy a piros LED világít-e gombnyomáskor.

Milyen karbantartás szükséges?

Legalább évente kétszer ellenőrizze az ajtó egyensúlyát, valamint a kábelek, rugók és rögzítések állapotát. Tesztelje az irányváltás érzékenységét egy 50 mm-es akadály elhelyezésével a padlón. Tisztítsa és kenje a mozgó alkatrészeket szükség esetén.

A távirányító nem működik, vagy csökkent a hatótávolsága, mit tegyek?

Cserélje ki a távirányító elemét. Ellenőrizze, hogy az ajtómotor antennája ki van-e húzva és nincs akadályozva. Távolítsa el az interferenciaforrásokat (lámpák, motorok). Ha a probléma továbbra is fennáll, tanítsa újra a távirányítót.

HASZNÁLATI ÚTMUTATÓ GDOOR-001A MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Paraméter leírása Paraméter értéke
Precíziós mérleg	Automatizálás garázskapukhoz - öv
Modell	MSW-GDOOR-001A	MSW-GDOOR-003A
Névleges feszültség [V~] / frekvencia [Hz]	230/50
Maximális húzóerő [N]	1000	1200
Maximális ajtófelület [ ^m2 ]	15	18
Max ajtó súlya [kg]	100	120
Maximális ajtómagasság [m]	2.4 – 3.5
LED dióda	24V DC / 15KCS
Üzemi hőmérséklet [°C]	-40 / +50
Védelmi fokozat IP	IP 20

FONTOS BIZTONSÁGI AJÁNLÁSOK

AZ ALÁBBI BIZTONSÁGI AJÁNLÁSOK BE NEM TARTÁSA SÚLYOS SZEMÉLYI SÉRÜLÉST, HALÁLT ÉS/VAGY ANYAGI KÁRT OKOZHAT.

KÉRJÜK, OLVASSA EL FIGYELMESEN, ÉS TARTSA BE AZ ÖSSZES BIZTONSÁGI ÉS TELEPÍTÉSI AJÁNLÁST.

1. A nyitót úgy tervezték és gyártották, hogy megfeleljen a helyi előírásoknak. Az üzembe helyezőnek ismernie kell a nyitó berendezés üzembe helyezésével kapcsolatos helyi előírásokat.
2. A szakképzetlen személyzet vagy olyan személyek, akik nem ismerik az automata kapukra és egyéb ajtókra vonatkozó munkavédelmi és biztonsági előírásokat, semmilyen körülmények között nem végezhetnek szereléseket, illetve nem alkalmazhatnak rendszereket.
3. Azok a személyek, akik a berendezéseket az összes vonatkozó biztonsági szabvány betartása nélkül telepítik vagy szervizelik, felelősek minden olyan kárért, sérülésért, költségért, kiadásért vagy követelésért, amelyet a rendszer helyes és a vonatkozó biztonsági szabványoknak és a telepítési kézikönyvnek megfelelő telepítésének elmulasztása miatt közvetlenül vagy közvetve bárki elszenvedett.
4. A további biztonság érdekében erősen javasoljuk a Photo Beam beépítését. Bár az ajtónyitó tartalmaz egy nyomásérzékeny Biztonsági akadályozó erő rendszert, a Photo Beam hozzáadása jelentősen növeli az automatikus garázskapu működési biztonságát, és további nyugalmat biztosít.
5. Győződjön meg arról, hogy a garázskapu teljesen nyitva van és áll, mielőtt behajt vagy kihajt a garázsból.
6. Távozás előtt győződjön meg róla, hogy a garázskapu teljesen zárva és mozdulatlanul áll. A kezeket és a laza ruházatot mindig tartsa távol a nyitószerkezettől és a garázskaputól.
7. A Safety Obstruction System kizárólag STATIONARY objektumokon való működésre lett tervezve. Súlyos személyi sérülés, halál és/vagy anyagi kár következhet be, ha a garázskapu mozgó tárggyal érintkezik.
8. Ezt a készüléket nem olyan személyek (beleértve a gyermekeket is) használhatják, akik csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkeznek, vagy nem rendelkeznek kellő tapasztalattal és ismeretekkel, kivéve, ha a biztonságukért felelős személy felügyeli vagy oktatja őket a készülék használatára vonatkozóan. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.
9. Az elektromos termékek hulladékát nem szabad a háztartási hulladékkal együtt ártalmatlanítani. Kérjük, hogy ahol van ilyen lehetőség, ott újrahasznosítsa. Újrahasznosítási tanácsokat a helyi hatóságnál vagy a kiskereskedőnél kérhet.
10. Ha a tápkábel megsérül, a veszély elkerülése érdekében a gyártónak, szervizének vagy hasonlóan képzett személynek kell kicserélnie.
11. FIGYELMEZTETÉS: Fontos biztonsági utasítások. A személyek biztonsága érdekében fontos, hogy minden utasítást betartson. Mentse el ezeket az utasításokat.
12. Ne engedje, hogy a gyerekek az ajtó kezelőszervével játsszanak. A távirányítókat tartsa távol a gyermekektől. Figyelje a mozgó ajtót, és tartsa távol az embereket, amíg az ajtó teljesen ki nem nyílik

vagy be nem záródik.

1. Legyen óvatos a kézi kioldó működtetésekor, mivel a nyitott ajtó a gyenge vagy törött rugók vagy az egyensúlyhiány miatt gyorsan leeshet.
2. Gyakran vizsgálja meg a berendezést, különösen a kábeleket, rugókat és a rögzítéseket, hogy nem mutatkoznak-e kopás, sérülés vagy kiegyensúlyozatlanság jelei. Ne használja, ha javításra vagy beállításra van szükség, mivel a telepítés hibája vagy a nem megfelelően kiegyensúlyozott ajtó sérülést okozhat.
3. Minden hónapban ellenőrizze, hogy a hajtás visszafordul-e, amikor az ajtó egy 50 mm magas, a padlóra helyezett tárgyhoz ér. Szükség esetén állítsa be, és ellenőrizze újra, mivel a helytelen beállítás veszélyt jelenthet az ajtó alsó élével való érintkezéstől függő beszorulásvédelmi rendszerrel ellátott hajtások esetében.
4. A kézi kioldó használatának részletei.
5. Az ajtó és a hajtás beállítására vonatkozó információk.
6. Tisztítás vagy egyéb karbantartási munkálatok elvégzésekor válassza le a tápellátást.
7. A telepítési útmutatónak tartalmaznia kell a hajtás és a hozzá tartozó alkatrészek telepítésének részletejt.

FONTOS BIZTONSÁGI ELÓÍRÁSOK A GOMBELEMEKHEZ

FIGYELMEZTETÉS

EZ A TERMÉK GOMBELEMET TARTALMAZ

Az akkumulátor veszélyes, és gyermekektől elzárva kell tartani.

Az akkumulátor 2 órán belül vagy annál rövidebb idő alatt súlyos vagy halálos sérüléseket okozhat, ha lenyelik vagy a test bármely részébe helyezik.

Ha azt gyanítja, hogy az akkumulátort lenyelte vagy a test bármely részébe helyezte, azonnal forduljon orvoshoz.

Adókészülék akkumulátorának cseréje

Távolítsa el a kézi adó alján található rögzítőcsavarokat.

Nyissa ki a jeladó burkolatának 2 felét, és cserélje ki az akkumulátort egy azonos specifikációjú elemmel.

Ellenőrizze, hogy a piros színű jelzőlámpa világít-e, amikor az egyik adó gombot megnyomja, majd helyezze vissza a rögzítőcsavarokat.

Fali kapcsoló-vezeték nélküli akkumulátor csere

Távolítsa el a fedőlapot, miközben a készülék még a falra van szerelve, egy egyenes csavarhúzó becsúsztatásával és elforgatásával a fali lemez tetején és alján található nyílásban.

Egy kis Phillips fejű csavarhúzóval távolítsa el a kapcsolókat rögzítő 4 csavart.

Cserélje ki az akkumulátort egy azonos specifikációjú akkumulátorra.

TERMÉKLEÍRÁS ÉS JELLEMZÓK

1. Akadályozó erő beállítása

A minimális erő kijelzése "1", és felfelé állítható. Az "5" kijelzés a maximális erőt jelenti.

2. Utazási sebesség beállítása

A kijelzón megjelenő "8" a haladási sebesség 80%-át jelenti. Az "A" kijelzés a teljes sebességet 160mm/s vagy 200mm/s jelenti.

3. Fordított magasságállítás

A kijelzőn megjelenő "0" azt jelenti, hogy az ajtó visszapattan a tetejére. Az "1\~9" kijelzés azt jelenti, hogy az ajtó

a teljes út pozíciójába fog visszapattanni. A teljes utazás egy tizede-kilenc tizede stb.

4. Részlegesen nyitott/magasság

A kijelzőn megjelenő "0" azt jelenti, hogy a részleges nyitási funkciót bezárja. Az "1\~9" kijelző a teljes út különböző részleges nyitott helyzetének beállítását jelenti.

5. Adókészülék gombfelismerő funkció

A kijelzőn megjelenő "0" azt jelenti, hogy a gombfelismerő funkció zárva van. Az "1" kijelzés azt jelenti, hogy a gombfelismerő funkció nyitva van.

6. Kódok memória mennyisége

A kijelzőn megjelenő "A" azt jelenti, hogy a maximális kódmemória mennyisége 50db. A mennyiség növeléséhez vagy csökkentéséhez nyomja meg egyszer a FEL/LE gombot. A kódmemória mennyisége 5db*N, N=1\~9. (A mennyiség 5 többszöröse).

7. Karbantartási riasztás

A kijelzőn megjelenik a "t" és a led lámpa 10-szer gyorsan villog, ami azt jelenti, hogy a garázskapu és a motor teljes karbantartást igényel.

8. Automatikus biztonsági hátramenet

Az automatikus leállást / automatikus hátramenetet az áramköri lapok szoftverével vezéreljük. Körültekintőek vagyunk, hogy megvédjük gyermekeit, háziállatait vagy egyéb javait.

9. Lágy indítás / Lágy leállítás

Az egyes ciklusok elején és végén a sebesség fel- és leszabályozása csökkenti az ajtó és a nyitószerkezet igénybevételét, így hosszabb élettartamot biztosít, és csendesebb működést tesz lehetővé.

10. Automatikus zárás

Az Auto- Close biztosítja a nyugalmat és a ház biztonságát azáltal, hogy a garázsba való belépéskor vagy kilépéskor automatikusan bezárja az ajtót.

11. Öntanuló nyitó és záró akadályozó erő

Az ajtó mozgásának különböző szakaszaihoz szükséges nyitóteljesítmény mennyisége a beállítás során megtanulható, és folyamatosan újratervezhető. Nyitóerő mérés automatikus beállítása a megfelelő tartományban.

12. Elektronikus határérték, egyszerű beállítás

Csak a határérték beállítását kell vezérelni a vezérlőpanelekről, hogy pontosan beállítsa, az egyszerű és gyors folyamat minden nép számára.

13. Akkumulátoros tartalék rendelkezésre áll

A nyitók az akkumulátoros biztonsági mentésünkkel táplálhatók, ha az áramkimaradás az Ön otthonában bekövetkezik.

14. Self-Lock a fogaskerekes motorokban

A hajtóműmotor a kioldórendszerekkel önzáróan rögzíti magát.

15. Kézi kioldás

Ne aggódjon az áramkimaradás miatt, a kézi kioldó rendszer megoldást jelent az ajtó bármikor történő működtetésére.

16. Adótechnológia

Rolling Code technológia (7,38 x ^1019 kombináció), 433,92 MHz-es frekvencia, 4 csatornás kialakítás, amely biztosítja, hogy 4 különböző ajtót vezérelhessen egy adóval.

17. Alkalmazások

Mivel a mennyezet és az ajtó mozgásának legmagasabb pontja között mindössze 30 mm-re van szükség,

az ajtónyitó alacsony belmagasságú alkalmazásokhoz süllyesztve is felszerelhető.

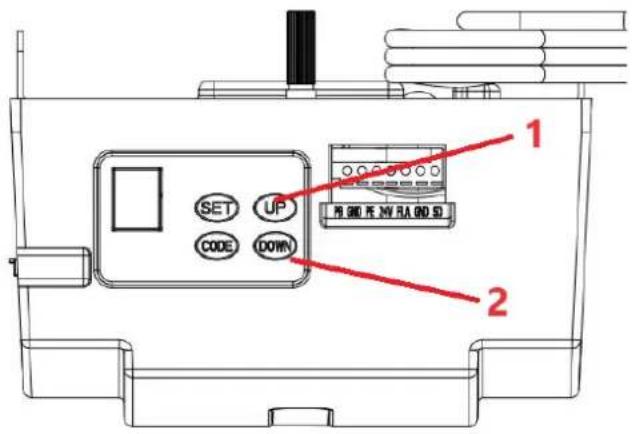

1. Fém fenéklemez, erősebb és biztonságosabb.

2. Fel / Le mozgó művelet gombok (UP / DOWN)

1 - Nyitva
2 - Bezárás

TELEPÍTÉS ELÓTTI AJÁNLÁSOK

1. A garázskaput könnyen, kézzel és különösebb erőfeszítés nélkül kell tudni felemelni és bezárni. A jól kiegyensúlyozott és rugózott ajtó kritikus a megfelelő beépítéshez.
2. A garázskapu nyitó nem tudja kompenzálni a rosszul beépített garázskaput, és nem szabad megoldásként használni a "nehezen nyíló" ajtóra.
3. Ha a készüléket meglévő ajtóra szerelik, győződjön meg róla, hogy a meglévő zárszerkezeteket eltávolították, különben a garancia érvényét veszti.
4. A nyitószerkezet telepítésének kezdeti helyéhez közel egy jóváhagyott konnektort kell felszerelni.

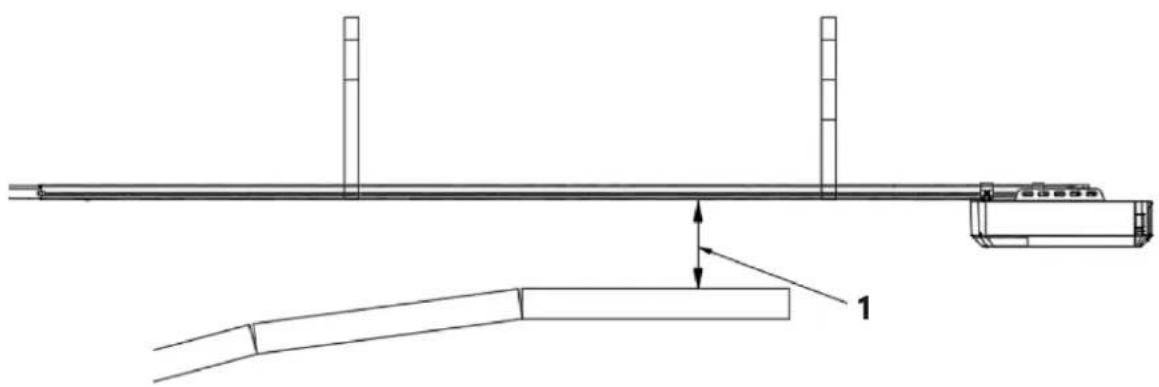

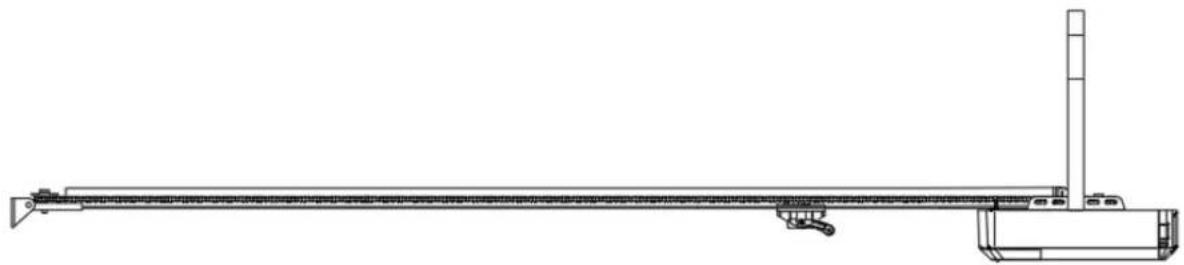

5. A lánchajtósín alja és a garázskapu teteje között a legközelebbi ponton legalább 30 mm távolságnak kell lennie. (Lásd az 1. ábrát.)

Fontos megjegyzés: A további biztonsági szabályokat illetően erősen javasoljuk a Photo 5 Electric biztonsági gerendák felszerelését minden berendezéshez.

1 - 30 mm minimális távolság
1. ábra

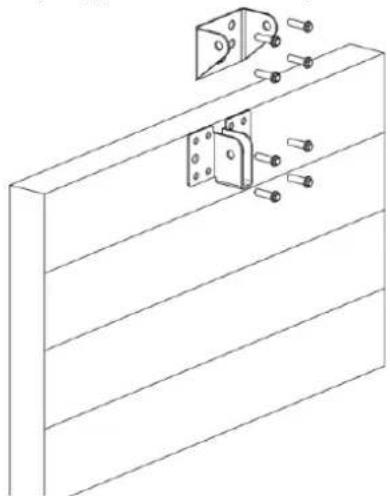

Szerelje fel a fali konzolt és az ajtókonzolt (2. ábra)

Fali konzol - Csukja be a garázskaput, és mérje meg a garázskapu szélességét a tetején, majd jelölje meg a közepét. Keresse meg és szerelje fel a fali konzolt 2-15 cm-rel az ajtó fölé a belső falra.

(A tényleges telepítési helytól függ).

Ajtókonzol - Rögzítse az ajtókonzolt az ajtó egy szerkezeti részéhez, a lehető legközelebb a felső élhez.

Szerelés (acél C-sín)

Csatlakoztassa a nyitófejet az acélsínhez. Szerelje össze a 2 "U" függesztő konzolt a mellékelt 6 mm-es anyákkal.

2. LÉPÉS (3. ábra)

Helyezze az acélsínt és a nyitófej-egységet középre a garázs padlójára úgy, hogy a nyitott fej legyen a legtávolabb az ajtótól. Emelje fel a sín elejét az ajtókonzolhoz. Helyezze be a csapszeget, és rögzítse a mellékelt osztószeggel.

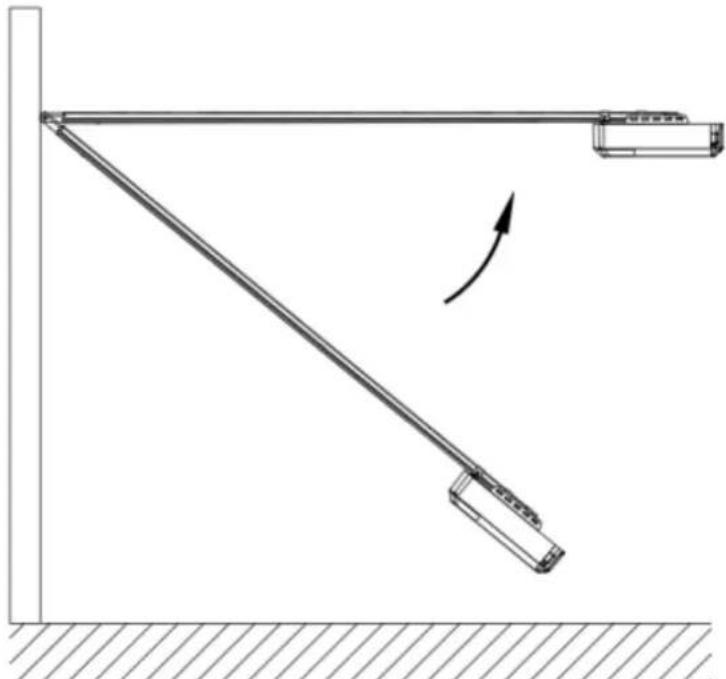

3. LÉPÉS (3. ábra, 4. ábra)

Emelje fel és támassza meg a nyitófejet (létrával), hogy középre és vízszintesen helyezkedjen el. Rögzítse a nyitót és a sínt a mennyezetre az A és B vaskonzollal.

FIGYELMEZTETÉS: Ne engedjen gyerekeket az ajtó, a nyitószerkezet vagy a tartó létra közelébe, súlyos sérülések és/vagy károk keletkezhetnek, ha nem tartja be ezt a figyelmeztetést.

4. LÉPÉS (3. ábra, 5. ábra)

Csatlakoztassa az egyenes kart a hajlított karhoz a csavarral. Helyezze el és csavarozza a karokat az ajtó felső széléhez a mellékelt csavarral.

5. LÉPÉS

Emelje fel a garázskaput, amíg a sikló be nem záródik a hajtóláncba/szíjba. Most már készen áll a nyitók programozására.

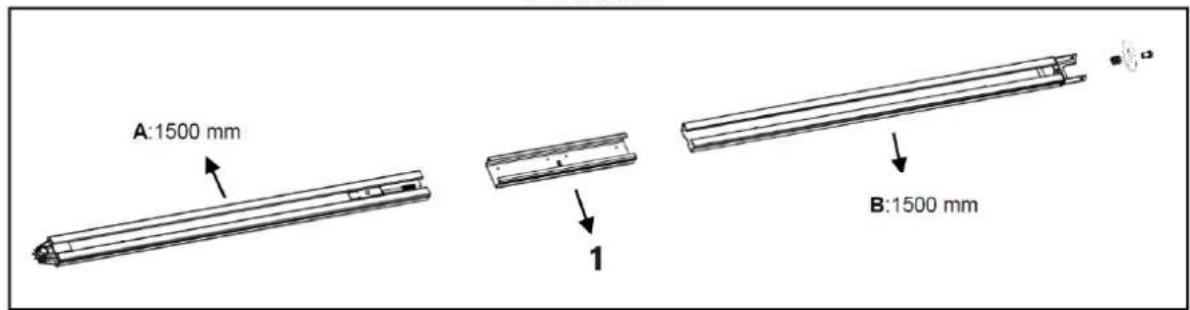

Szekcionált acél C-sín szerelvény

2 rész acélsín

1 - Hüvely

1. ábra

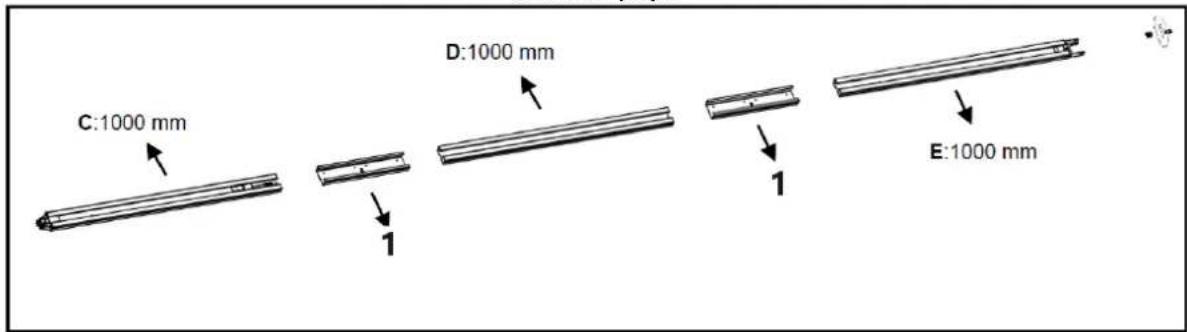

3 rész acél pálya

1 - Hüvely

1. ábra

1. 2-részes acélsín:

A 6. ábra szerint csúsztassa az A sínt a hüvelybe, csúsztassa a B sínt a hüvelybe.

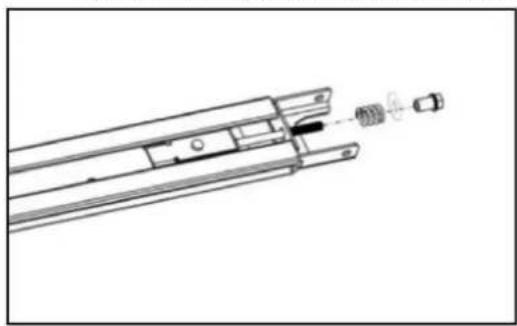

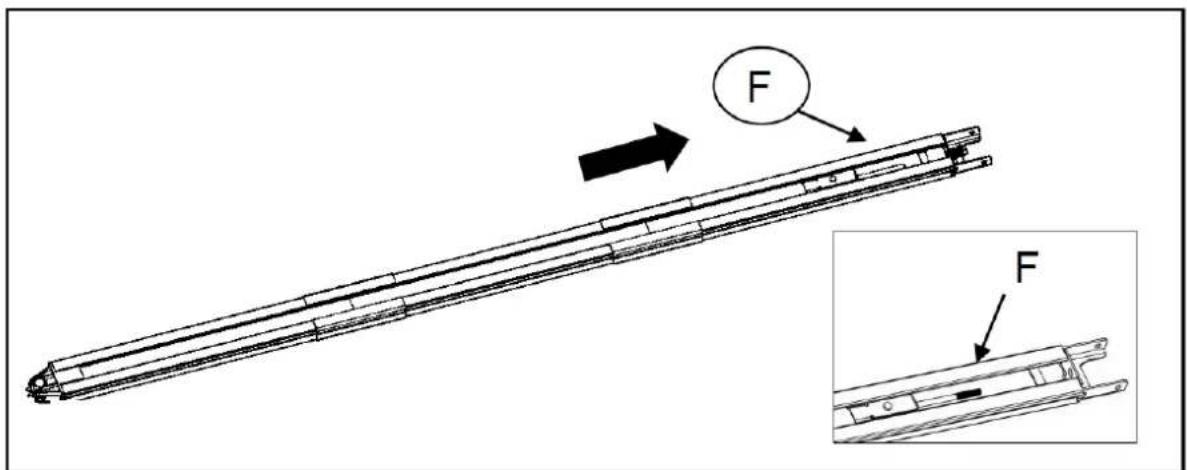

3-részes acélsín:

A 7. ábra szerint csúsztassa a C sínt a hüvelybe, csúsztassa a D sínt a hüvelybe; csúsztassa az E sínt a hüvelybe.

1. Vágja el a műanyag menetet; húzza a csavarrudat a belső lánccal együtt a végsín pozíciójába (8. ábra).

1. ábra

2. A 9. ábra szerint oldja ki az anyát és a rugót.

3. Húzza meg az anyát a megfelelő pozícióba, ahogy az a 10. ábrán látható, vágja le a műanyag szalagot, vágja le a műanyag menetet a lánckerékre, majd az egész sínt összeszerelve befejezte.

C-sínhez való akkumulátoros tartalékegység (opcionális)

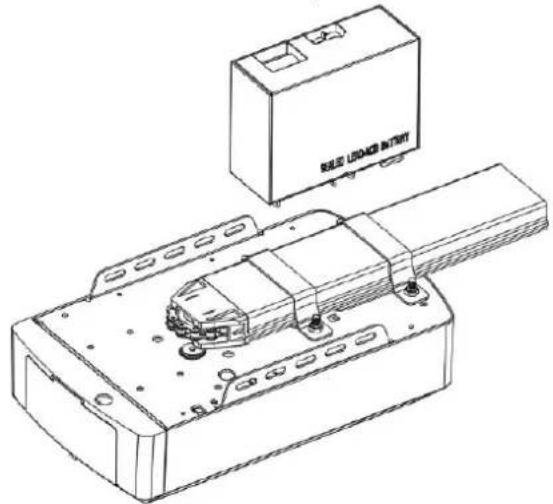

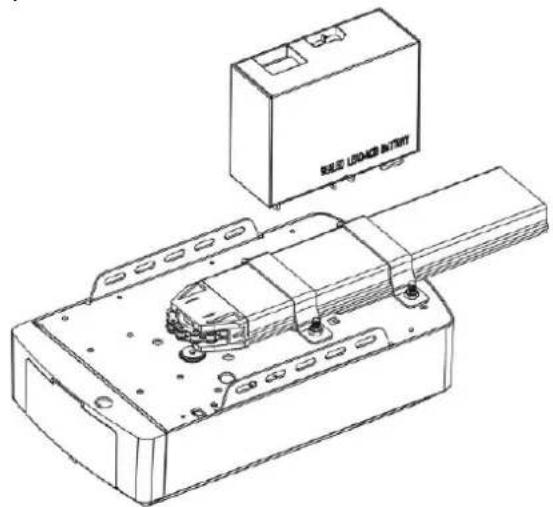

1. opció - felül rögzített (CSAK ólomakkumulátorhoz)

1. LÉPÉS

Szerelje össze az akkumulátort és az akkumulátortartót a képen látható módon, rögzítse a mellékelt csavarokkal.

1. LÉPÉS

Csatlakoztassa az akkumulátort a nyitóhoz.

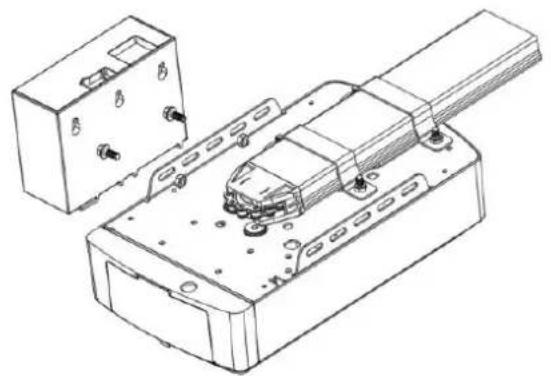

2. opció - oldalsó rögzítés (ólom-sav és lítium akkumulátorokhoz)

LÉPÉS1 (11. ábra)

Szerelje fel az akkumulátort a nyitó oldalára a képen látható módon, rögzítse a mellékelt csavarokkal.

LÉPÉS2 (12. ábra)

Csatlakozzon az akkumulátorhoz a nyitóhoz, keresse meg a 12. ábrát.

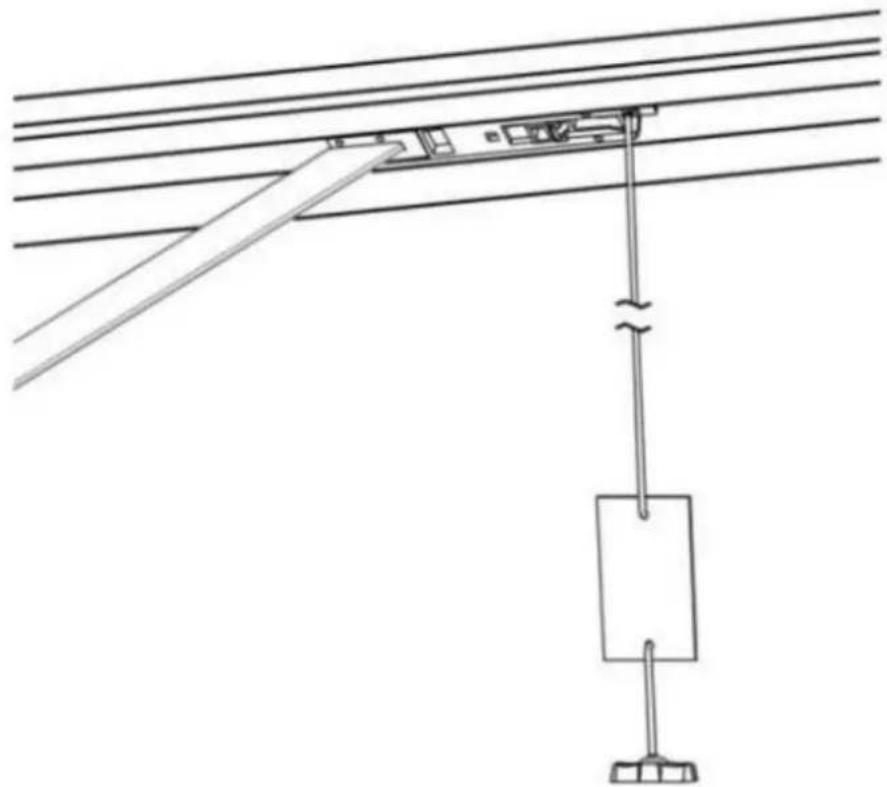

Az ajtónyitó kézi kioldó zsinórral van felszerelve, amellyel a siklót ki lehet kapcsolni, és az ajtót az alábbiak szerint lehet mozgatni

a fogantyút lefelé tartva (13. ábra). Húzza meg a fogantyút a sikló kikapcsolásához. A címre.

az ajtó újbóli bekapcsolásához egyszerűen indítsa el az ajtónyitót automata üzemmódban, vagy mozgassa az ajtót kézzel, amíg a kocsi

a lánctalpas siklóba kapcsolódik.

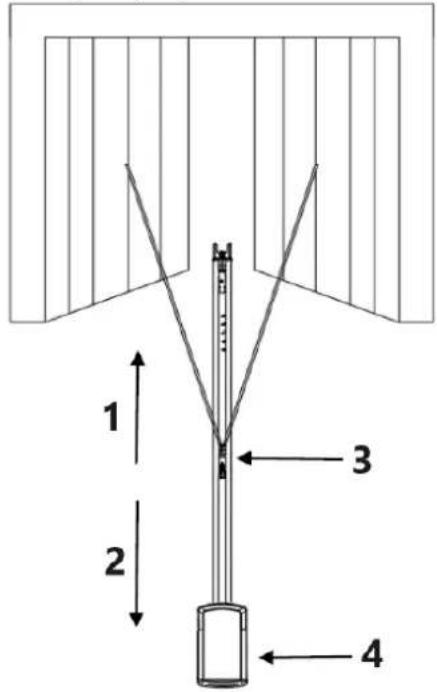

Bizonyos helyzetekben, amikor a gyalogos ajtó nem üzemel, ajánlott, hogy egy külső kioldószerkezetet kell felszerelni (14. ábra).

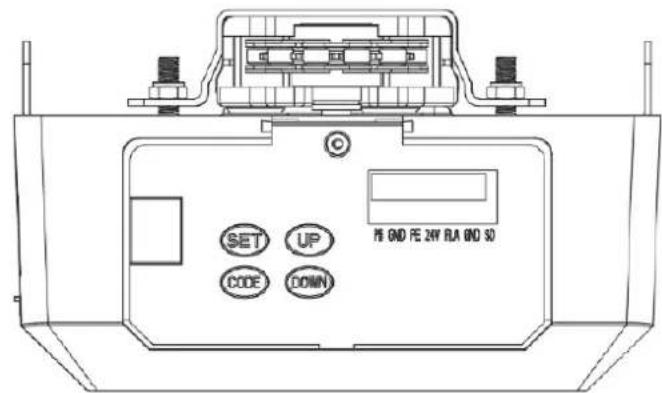

Tétel	Gomb	A készülék leírása
1.		Rövid sajtó: Megerősíti a beállítást.Hosszan nyomja meg: A funkció menübe való belépés.
2.		Rövid sajtó:a) A Beállítási státuszban nyomja meg röviden a CODE gombot, ez kilép az aktuális műveletből és visszatér a készenléti interfészre.b) Készenléti állapotban nyomja meg röviden a CODE gombot, a sarokban egy pont jelenik meg, most belép a kódlehajló üzemmódba. Most először nyomja meg a gombot azon a kézi jeladón, amelyet használni szeretne, a pont eltünhet, majd nyomja meg újra ugyanazt a gombot a kézi jeladón, a pont villogni fog, itt a kódtanulás befejeződött.Hosszan nyomja meg: A kódolt távvezérlő törlése.Tartsa lenyomva a CODE gombot, amíg a kijelzőn egy "C" betű jelenik meg.Az összes tárolt távvezérlő törlődik.
3.		Rövid sajtó: Nyissa ki az ajtót.Hosszan nyomja meg: Növeli a rugalmasságot.Nyomja meg és tartsa lenyomva a FEL gombot, 4 másodperc múlva a kijelzőn megjelenik a 0-1-2-3, válassza ki a kívánt számot. 1=növeli a rugalmasságot 25%-kal,2=növeli a rugalmasságot 50%-kal,3=növeli a rugalmasságot 75%-kal.
4.		Rövid sajtó: Becsukja az ajtót.Hosszan nyomja meg: Gyári beállítások visszaállítása.Tartsa lenyomva a DOWN gombot, 4 másodperc múlva a kijelzőn megjelenik a házskapu nyitó újraindul.PS: Az újraindítás azt jelenti, hogy minden beállítás visszaáll a gyári beállításokra, minden tanulási dolgot újra el kell végezni, kivéve az adó tanulási kódját.

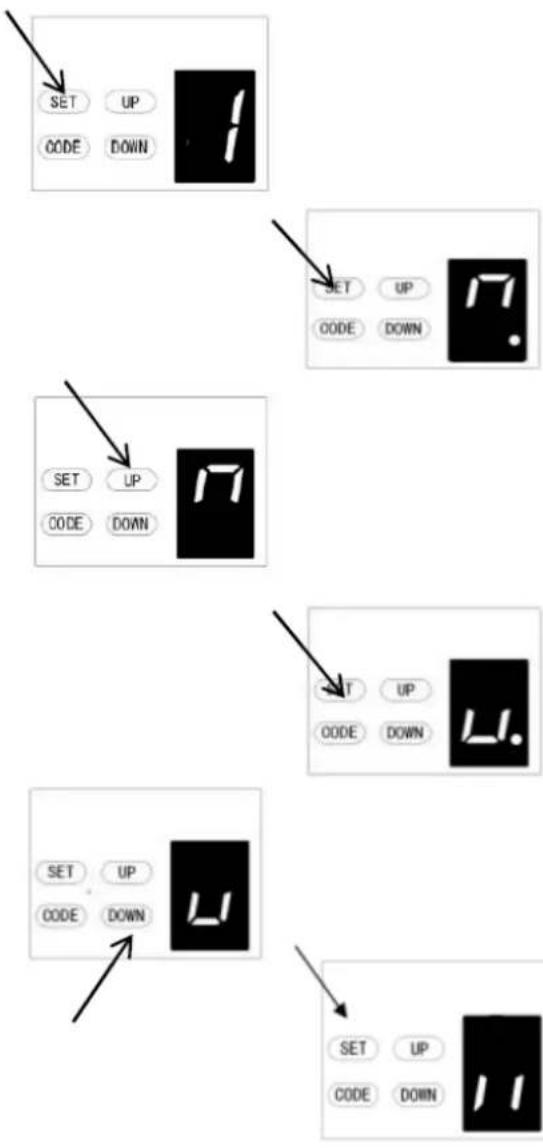

PROGRAMOZÁSI UTASÍTÁSOK

1. NYITÁSI ÉS ZÁRÁSI HATÁRÉRTÉKEK PROGRAMOZÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot a funkció beállításához, amíg a kijelzőn megjelenik az "1", majd engedje fel a gombot.
b) Nyomja meg ismét a SET gombot. Az ajtónyitó most programozási üzemmódban van. Ekkor megjelenik a kijelzőn az "n" betű és a pont.
c) Tartsa lenyomva a FEL gombot, amíg az ajtó el nem éri a kívánt nyitott pozíciót, a kijelzón pont nélküli "n" jelenik meg.
d) Nyomja meg a SET gombot a nyitott pozíció megerősítéséhez, ekkor a kijelzőn az "u" feliratú pont jelenik meg.
e) Ezután nyomja meg és tartsa lenyomva a DOWN gombot, amíg az ajtó el nem éri a kívánt zárási pozíciót, a kijelzőn "u" fog megjelenni pont nélkül.

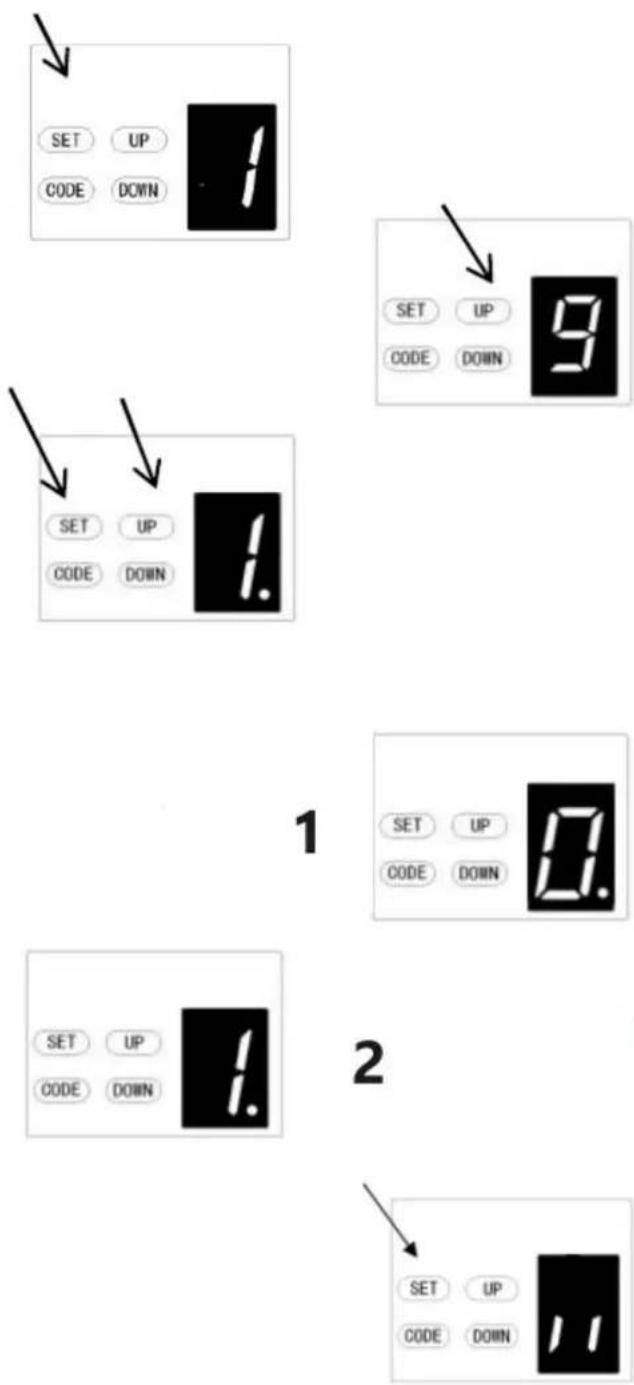

MEGJEGYZÉS: A finombeállításokhoz kapcsolja a FEL és a LENYÍL gombokat.

f) Most nyomja meg a SET gombot a záró pozíció megerősítéséhez, majd a kijelzőn megjelenik a "II". A zárási pozíció megerősítése után az ajtó most ciklikusan nyit és zár, hogy beállítsa a mozgási határokat és az erőérzékenység beállításait. Az ajtó mostantól normál működésre van beállítva.

VIGYÁZAT:

A ciklus megnyitása és bezárása után a kijelzőn számok jelennek meg (0\~9), a "0" azt jelenti, hogy az ajtók kiegyensúlyozottak, a kisebb szám azt jelenti, hogy az ajtó egyensúlya jobb, erősen ajánlott, hogy a számnak kisebbnek kell lennie, mint a teljesítményerő.

1 - Növelje az erőt 2 - Erő csökkentése

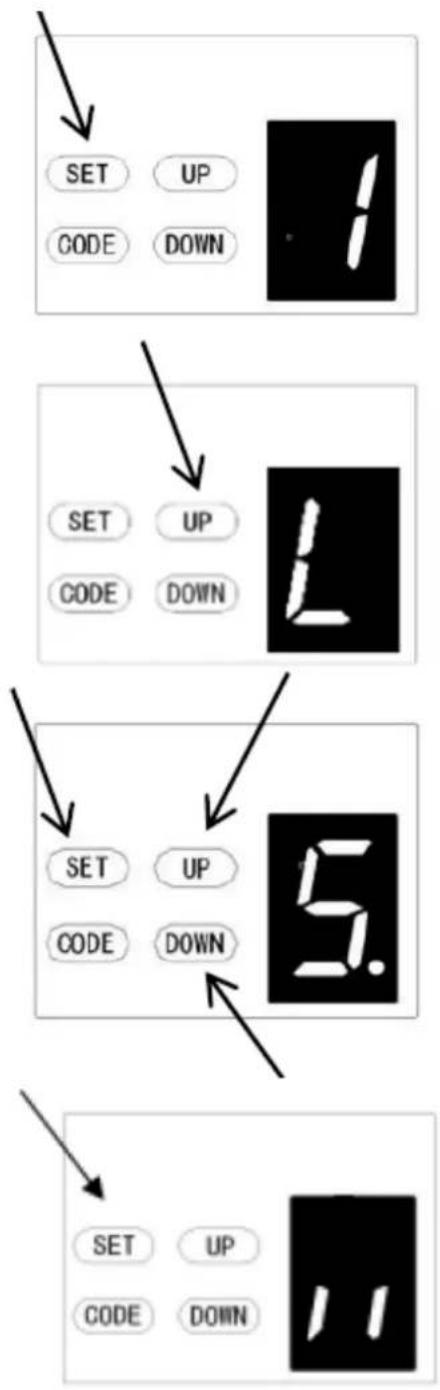

2. AKADÁLYOZÓ ERŐ BEÁLLÍTÁSA

FIGYELEM: Az akadályozó erő beállítása automatikusan történik a programozás során. Általában nincs szükség beállításra.

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "2", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg újra a SET gombot, A készülék most erőbeállítási üzemmódban van. Ezután a kijelzőn megjelenik egy "3" szám villogó ponttal.
c) Nyomja meg a FEL gombot az erő beállításának növeléséhez vagy a LENYÍL gombot az erő beállításának csökkentéséhez. A minimális erő "1", és felfelé állítható. A maximális erő "5".
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér készenléti állapotba,

és megjelenik a

MEGJEGYZÉS: Az erő a gyárilag "3"-ra van állítva.

1 - Növelje a sebességet
2 - Sebesség csökkentése

3. UTAZÁSI SEBESSÉG BEÁLLÍTÁSA

FIGYELEM: Ha újra megváltoztatja a sebességbeállításokat, akkor az törli az előző útkorlátozást. A sebességbeállítási funkció csak az elmozduláskorlátozás visszaállítása után lesz elérhető.

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", majd nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "3", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg ismét a SET gombot. A készülék most sebességbeállítási üzemmódban van. Ekkor a kijelzón megjelenik egy "A" betű villogó ponttal.
c) Nyomja meg a FEL és LENYÍL gombot a sebesség kiválasztásához. A "8" ábra a haladási sebesség 80%-át jelenti. Az "A" ábra a teljes sebességet jelenti.
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "II" kijelző.

MEGJEGYZÉS : A haladási sebesség gyárilag teljes "A" sebességre van állítva.

1 - Növelje az időt

2 - Csökkenti az időt

4. AUTOMATIKUS ZÁRÁS ÉS IDŐBEÁLLÍTÁS

MEGJEGYZÉS : Javasoljuk, hogy a biztonsági fénysugarakat minden olyan telepítésnél használják, ahol az automatikus zárás funkció engedélyezve van.

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "4", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg újra a SET gombot, a készülék most automatikus záróbeállítási módban van. Ekkor a kijelzőn megjelenik egy "0" szám villogó ponttal.
c) Nyomja meg egyszer a FEL/LE gombot az automatikus zárási idő beállításához (0\~9). Nyomja meg a FEL gombot az idő növeléséhez, vagy a LENYÍL gombot az idő csökkentéséhez. A zárási idő 15 másodperc*N, N=0\~9. A maximális idő 135 s. Az automatikus zárás funkció kikapcsolásához állítsa az időt nullára (0).
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék visszatér a készenléti állapotba. állapotot automatikusan, és megjeleníti az "II" jelzést.

MEGJEGYZÉS:

1. A zárási idő gyárilag "0"-ra van állítva.
2. Ha a fotocella funkció be van kapcsolva, és az akadály megtöri, az automatikus zárási idő egy időre megáll, majd újra folytatja az automatikus zárási időt.

5. AUTOMATIKUS ZÁRÁSI FELTÉTEL BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik az "5", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most automatikus záróállapot-beállítási üzemmódban van. Ekkor a kijelzón megjelenik egy "1" szám villogó ponttal.

c) Nyomja meg egyszer az UP / Down gombot az automatikus zárási feltétel beállításához. Választhat "1" vagy "2" készletet. Az "1" ábra azt jelenti, hogy az ajtó csak a nyitott végállásban tud automatikusan bezáródni. A "2" ábra azt jelenti, hogy az ajtó automatikusan bezáródik, miközben az ajtó bármelyik pozícióban van.

d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "II" kijelző.

1 - Növelés
2 - Csökkentés

MEGJEGYZÉS:

1. A zárási feltétel gyárilag "1"-re van állítva.
2. Az ajtó csak a nyitási folyamat során záródik automatikusan, de a zárási folyamat során nem tud automatikusan bezáródni, miután megállt.

6. LED KIKAPCSOLÁSI KÉSLELTETÉSI IDŐ BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "6", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most a LED kikapcsolási késleltetési idő beállítási módban van. Ezután a kijelzón megjelenik egy "3" szám villogó ponttal.

c) Nyomja meg egyszer az UP / Down gombot a LED kikapcsolási késleltetési idő beállításához (1\~9).

d) Nyomja meg a FEL gombot az idő növeléséhez, vagy a LENYÍL gombot az idő csökkentéséhez.

A késleltetési idő 1 perc*N, N=1\~9. A maximális késleltetési idő 9 perc.

e) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "II" kijelző.

MEGJEGYZÉS : A LED kikapcsolási késleltetési ideje gyárilag "3" értéken van beállítva.

1 - Az idő növelése
2 - Csökkenti az időt

1 - Növelje a magasságot

2 - Csökkentse a magasságot

7. FORDÍTOTT MAGASSÁG BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzőn megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzőn megjelenik a "7", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most fordított magasságbeállítási üzemmódban van. Ekkor a kijelzőn megjelenik egy "0" szám villogó ponttal.

c) Nyomja meg egyszer az UP / Down gombot a visszafordítási magasság beállításához zárás közben (0\~9).

d) Nyomja meg a FEL gombot a növeléshez, vagy a LENYÍL gombot a csökkentéshez. A "0" ábra azt jelenti, hogy az ajtó visszapattan a nyitott végállásba. Az 1\~9. ábra azt jelenti, hogy az ajtó visszapattan a teljes útvonal pozíciójába. A teljes utazás egy tizede-kilenc tizede stb....

e) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "Il" kijelző.

MEGJEGYZÉS : A visszafordítási magasság gyárilag "0"-ra van állítva.

1 - Növelés 2 - Csökkentés

8. RÉSZLEGES NYITVA TARTÁS/MAGASSÁG BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", majd nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "8", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg újra a SET gombot, a készülék most részlegesen nyitott/magasságbeállítási üzemmódban van. Ekkor a kijelzőn megjelenik egy "0" szám villogó ponttal.

c) Nyomja meg egyszer a FEL/LEN gombot annak kiválasztásához, hogy meg kívánja-e nyitni a részleges nyitás funkciót, vagy be kívánja-e állítani a részleges nyitás magasságát .(0 -C). Sajtó UP gombot a növeléshez, vagy LEFELÉ gombot a csökkentéshez.

A "0" ábra a részlegesen nyitott funkció bezárását jelenti.

Az "1" ábra azt jelenti, hogy a magasság 2 cm. A "2" ábra azt jelenti, hogy a magasság 4 cm. A "3" ábra azt jelenti, hogy a magasság 8 cm. A "4" ábra azt jelenti, hogy a magasság 12 cm. Az "5" ábra azt jelenti, hogy a magasság 20 cm.

A "6" ábra azt jelenti, hogy a magasság 40 cm. A "7" ábra azt jelenti, hogy a magasság 60 cm. A "8" ábra azt jelenti, hogy a magasság 80 cm. A "9" ábra azt jelenti, hogy a magasság 100 cm.

Az "A" ábra azt jelenti, hogy a magasság 120 cm.

A "B" ábra azt jelenti, hogy a magasság 140 cm.

A "C" ábra azt jelenti, hogy a magasság 160 cm.

d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér készenléti

állapotba, és megjelenik a "11".

MEGJEGYZÉS:

1. A részleges nyitott/magasság a gyárban alapértelmezés szerint "0"-ra van állítva.
2. Ha megnyitja a részleges nyitás/magasság funkciót, a gomb felismerő funkciója le lesz tiltva.

1

2

1 - A gombok felismerési funkciója zárva van
2 - A gombok felismerési funkciója nyitva van

1. Egyéb részletekről kérjük, olvassa el figyelmesen a távirányító használati útmutatóját.
2. Ha engedélyezte a részleges nyitás funkciót, majd késóbb letiltotta ezt a funkciót, vegye figyelembe, hogy most már csak az a kódolt gomb vezérelheti a nyitót, amelyet az elején támasztott.

9. ADÓ GOMBOK FELISMERÉSI FUNKCIÓJÁNAK BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot a funkció beállításához, amíg a kijelzőn meg nem jelenik a "9", majd engedje fel a gombot.
b) Nyomja meg ismét a SET gombot. A készülék most a gombfelismerő funkció beállítási módjában van. Ekkor a kijelzőn megjelenik egy "1" szám villogó ponttal.
c) Nyomja meg egyszer a FEL / LE gombot annak kiválasztásához, hogy mind a 4 gomb csak egy nyitót vezérelhet-e, vagy csak a külön kódolt gomb vezérelheti a nyitót.
A "0" ábra azt jelenti, hogy a gombfelismerő funkció zárva van. Ez azt jelenti, hogy ha 1 gombot 1 nyitóval kódolt, akkor a távirányító mind a 4 gombja vezérelheti a nyitót. Azoknak a felhasználóknak való, akiknek csak 1 automatizált ajtó van otthon.
Az "1" ábra azt jelenti, hogy a gombok felismerési funkciója nyitva van. Ha az első gombot az első nyitóval kódolta, akkor az első gomb lesz az egyetlen gomb a távirányítón, amellyel a nyitó vezérelhető. Azoknak a felhasználóknak való, akiknek több mint 1 automatizált ajtó/kapu van otthonukban.
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér készenléti állapotba, és megjelenik a "II" kijelző.

MEGJEGYZÉS:

1. A gombok felismerése gyárilag "1"-re van állítva.
2. Miután a gombok felismerését felismerésre változtatta, vegye figyelembe, hogy csak a kódolt gomb vezérelheti a nyitót.

A. LÁGY STOP TÁVOLSÁG BEÁLLÍTÁSA

a) Nyomja meg hosszan a SET gombot, amíg a kijelzőn megjelenik az "1", majd a funkció beállításához nyomja meg folyamatosan a UP gombot, amíg a kijelzőn megjelenik az "A".

b) Nyomja meg újra a SET gombot, most már belépett a lágy stop távolság beállítási menübe, és a kijelzőn megjelenik a "2" szám.

c) Nyomja meg a FEL/LE gombot a lágy stop távolság kiválasztásához, az "1-3" szintek közül választhat, a kezdeti alapértelmezett érték a "2", ami azt jelenti, hogy a lágy stop távolság közepes.

Az "1" szám azt jelenti, hogy a lágy stop távolság hosszú.

A "2" szám azt jelenti, hogy a lágyblende távolsága közepes.

A "3" szám azt jelenti, hogy a lágy stop távolság rövid.

d) Nyomja meg a SET gombot a beállítás megerősítéséhez.

MEGJEGYZÉS : Ha befejezte a beállítást, újra kell tanulnia az ajtó mozgási határait, majd a lágy stop távolság az új beállításokkal fog működni.

1 - Növelés

2 - Csökkentés

1 - Növelje a magasságot
2 - Csökkentse a magasságot

b. FORDÍTOTT MAGASSÁG TUDATLANSÁGI BEÁLLÍTÁS

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzón megjelenik a "b", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg ismét a SET gombot. A készülék most a fordított magasságú tudatlansági beállítási módban van. Ekkor a kijelzőn megjelenik egy "1" szám villogó ponttal.
c) Nyomja meg egyszer a FEL / LE gombot a visszafordítási magasság tudatlanságának beállításához zárás közben (0\~9).
d) Nyomja meg a FEL gombot a növeléshez, vagy a LENYÍL gombot a csökkentéshez. Az 1\~9. ábra azt jelenti, hogy az ajtó akkor sem pattan vissza, ha a zárási útvonalában a zárási pozíciótól 1cm\~9cm távolságon belül akadályok vannak. Ez a funkció a legalkalmasabb Észak-Európában, ahol mindig hó lesz a földön.
e) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér készenléti állapotba, és megjelenik a "ll" kijelző.

MEGJEGYZÉS : A visszafordítási magasság gyárilag "1"-re van állítva.

C. AJTÓKAPCSOLÓ TÍPUSÁNAK BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzőn megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzőn megjelenik a "C", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg ismét a SET gombot. A készülék most a passzív ajtókapcsoló típusú beállítási üzemmódban van. Ekkor a kijelzőn megjelenik egy "0" szám villogó ponttal.
c) Nyomja meg egyszer az UP / Down gombot a kapukapcsoló típusának beállításához. Választhat "0" vagy "1" beállítást. A "0" ábra azt jelenti, hogy a kapunyitó funkció normál esetben nyitott. Az "1" ábra azt jelenti, hogy a tolóajtó funkció általában zárva van.
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "ll" kijelző.

MEGJEGYZÉS: Az ajtókapcsoló gyárilag "0"-ra van állítva.

d. FOTOCELLA BE/KIKAPCSOLÁS BEÁLLÍTÁSA MEGJEGYZÉS:

a

csatlakozóihoz (22. ábra, 23. ábra).

Vegye figyelembe azt is, hogy a fénysugár funkciót ki kell kapcsolni, ha NINCS fénysugár felszerelve, különben az ajtó nem zárható, és a LED kijelzőn az "r" betű jelenik meg jelzésként.

a) Nyomja meg és tartsa lenyomva a SET gombot,

meg a FEL

majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most a fotocella ON/OFF beállítási módban van.

c) Nyomja meg egyszer az UP / Down gombot a fotocella ON/OFF kapcsolójának beállításához.

0 ábra

zárva van.

1 ábra

nyitva van.

d) Nyomja meg a SET gombot a beállítás

MEGJEGYZÉS:

állítva.

-ra van

E. KARBANTARTÁSI RIASZTÁS-MÜKÖDÉSI CIKLUSOK SZÁMÁNAK BEÁLLÍTÁSA

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzőn megjelenik az "1", ezután nyomja meg a FEL gombot, amíg a kijelzőn megjelenik az "E", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.

b) Nyomja meg ismét a SET gombot. A készülék most a karbantartási riasztás beállítási üzemmódban van. Ekkor a kijelzőn megjelenik egy "0" szám villogó ponttal.

c) Nyomja meg a FEL / LE gombot, kiválaszthatja azokat a működési ciklusokat, amelyeket a nyitónak észre kell vennie. Az "1-5" készletből választhat.

Az "1" ábra azt jelenti, hogy miután a garázskapu 1000 alkalommal működik, az L.E.D fény 10 alkalommal villan fel gyorsan, miután az ajtó minden alkalommal leállt. Annak érdekében, hogy észrevegye, hogy a garázskapu kell csinálni karbantartás. Ezzel egyidejűleg a kijelzőn megjelenik egy "t" szám.

A "2" ábra azt jelenti, hogy a karbantartási riasztás számlálási ciklusa 2000 alkalommal van beállítva.

A "3" ábra azt jelenti, hogy a karbantartási riasztás számlálási ciklusa 3000 alkalommal van beállítva.

A "4" ábra azt jelenti, hogy a karbantartási riasztás számlálási ciklusa 4000 alkalommal van beállítva.

Az "5" ábra azt jelenti, hogy a karbantartási riasztási ciklus 5000-szeresre van beállítva.

d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér a készenléti állapotba, és megjelenik a "II" kijelző.

MEGJEGYZÉS:

1. A müveleti ciklusok száma gyárilag "0"-ra van állítva.
2. "t" jelenik meg a kijelzón, és a led fény 10 alkalommal villog gyorsan azt jelenti, hogy az ajtó elvesztette egyensúlyát, erősen ajánlott a garázskapuk karbantartása.
3. "Ellenőrizze" az állapotot, vagy "Újratanulja" az elmozdulási korlátot a karbantartási riasztás figyelmeztetése után.

A kommunikációs funkció programozása

Távoli beállítás

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzón megjelenik az "1", ezután nyomja meg röviden a FEL/LEN gombot, amíg a kijelzón megjelenik az "F", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot (1-2. ábra).
b) Nyomja meg a SET gombot, és megjelenik a kiválasztott állapot (3. ábra).
c) Nyomja meg a FEL/LEN gombot a kívánt "0-1" állapot beállításához (4-5. ábra).
d) Nyomja meg a SET gombot a megerősítéshez.

A "0" ábra azt jelenti, hogy a kommunikációs funkció zárva van, az ajtó távvezérléssel bármelyik pozícióban megállítható.

Az "1" ábra azt jelenti, hogy a kommunikációs funkció nyitva van, az ajtó nem tud megállni bármelyik pozícióban a távvezérléssel a nyitás során. De az ajtó a zárás során távvezérléssel bármelyik pozícióban megállhat, és automatikusan felpattan a tetejére.

Figyelem! Ha a távirányítót univerzális vevőegységgel használja, ez a beállítás nem befolyásolja.

1. ábra

1. ábra

1. ábra

1. ábra

5. ábra

L. NYITÓ EMELŐERŐ BEÁLLÍTÁSA

FIGYELEM: A nyitó emelőerő beállítása automatikusan történik a programozás során. Általában nincs szükség beállításra.

a) Nyomja meg és tartsa lenyomva a SET gombot, amíg a kijelzőn megjelenik az "1", majd nyomja meg röviden a FEL gombot, amíg a kijelzőn megjelenik az "L", hogy belépjen ebbe a funkcióbeállításba, majd engedje fel a gombot.
b) Nyomja meg újra a SET gombot, a készülék most a nyitó emelőerő beállítási módban van. Ekkor a kijelzőn megjelenik egy "5" szám villogó ponttal.
c) Nyomja meg a FEL gombot a húzási beállítás növeléséhez vagy a LENYÍL gombot a húzási beállítás csökkentéséhez. A minimális emelőerő "1", és felfelé állítható. A maximális emelőerő "9".
d) Nyomja meg a SET gombot a beállítás megerősítéséhez, és a készülék automatikusan visszatér készenléti állapotba, és megjelenik a "

MEGJEGYZÉS: Az emelőerő gyárilag "5" értéken van beállítva.

Megjegyzés: Az ehhez a funkcióhoz használt modell az aktuális programtól függően kerül meghatározásra.

Motorfordító funkció programozása

A funkció lengőajtókra alkalmazható

1. A funkció beállítása után a lengőajtó kifelé nyílik. Amikor kinyitja az ajtót, a kocsi előre fog haladni. Amikor becsukja az ajtót, a kocsi hátrafelé mozog.

1 - Elöre

2 - Visszafelé

3 - Kocsi

4 - Motorfej

Többfunkciós motorhoz:

a) Tartsa lenyomva a SET gombot, amíg a kijelzón

megjelenik a "1", majd nyomja meg röviden a DOWN gombot a "0" funkció kiválasztásához.

b) A SET gomb rövid megnyomása után a kijelzón

megjelenik a "l" a jobb alsó sarokban a piros pont villog.

c) Ezután nyomja meg röviden a FEL/LE gombot a "0" vagy "1" funkció kiválasztásához.

A "0" a gyári alapértelmezés szerint, a motorfordító funkció zárva van. "1" azt jelenti, hogy a motorfordító funkció nyitva van, az ajtó hátrafelé mozog.

d) Ezután nyomja meg röviden a SET gombot a kívánt funkció megerősítéséhez.

Megjegyzés: A funkció kiválasztása után vissza kell állítani az elmozdulási korlátot.

NYITÓ / LEÁLLÍTÓ / ZÁRÓ TERMINÁLOK

Az O/S/C lehetőség külső nyomógombos kapcsolóval működtetheti a nyitószerkezetet. A kapcsolónak feszültségmentes, normálisan nyitott, nyitott, NC-érintkezővel kell rendelkeznie (22. ábra).

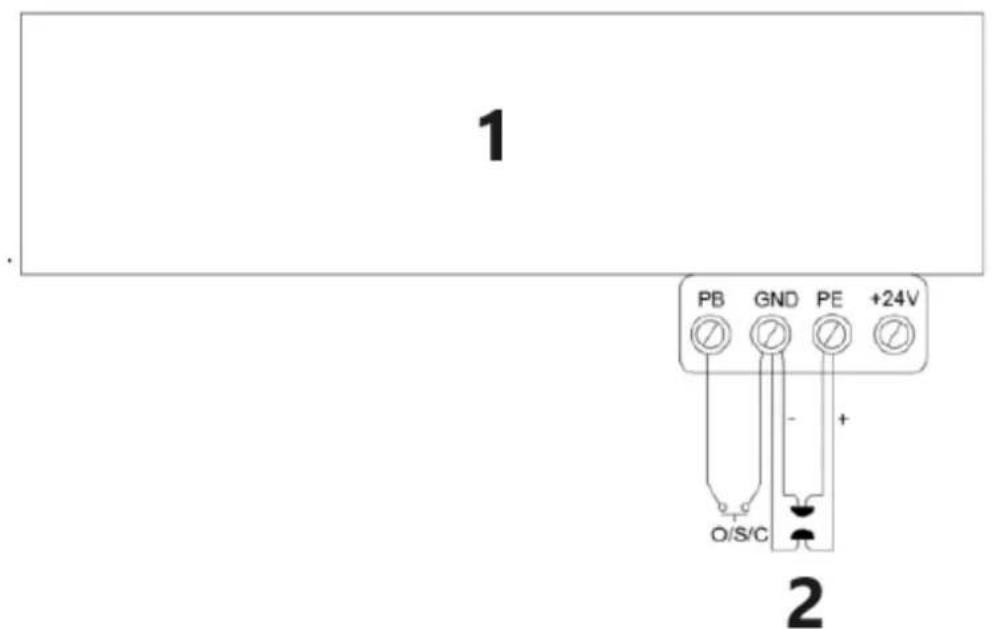

Fénysugár-csatlakozás (opcionális) - 22. ábra, 23. ábra

Kapcsolóvezérlő csatlakozás (opcionális) - 22. ábra

Megjegyzés:

1. A villanófény (figyelmeztető fény) kevesebb mint 10W legyen.
2. A PB (külső nyomógomb) legyen "NO" érintkező.

1 - Garázskapu nyitó 2 - Fénysugár impulzushoz 22. ábra

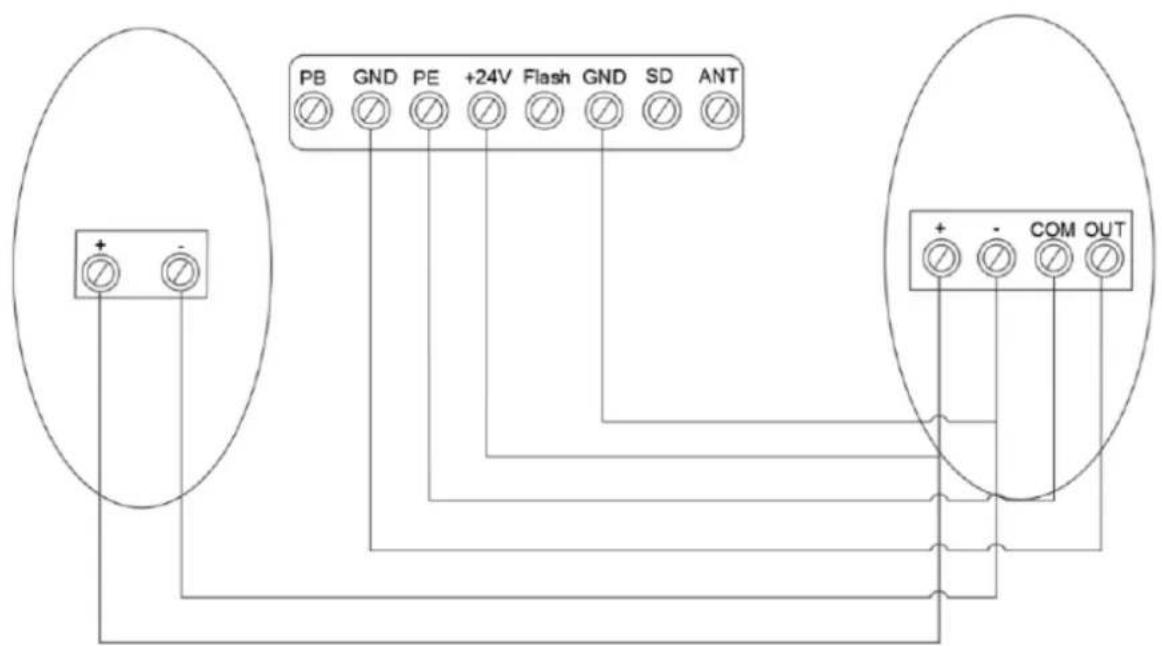

Fénysugár/kapcsoló vezérlés csatlakoztatása
23. ábra

Egyéb terminálok bevezetése és alkalmazása

1. A rendelkezésre álló O/S/C interfészek. (22. ábra)

Adjon hozzá egy új O/S/C gombot az ajtó nyitásához vagy zárásához.

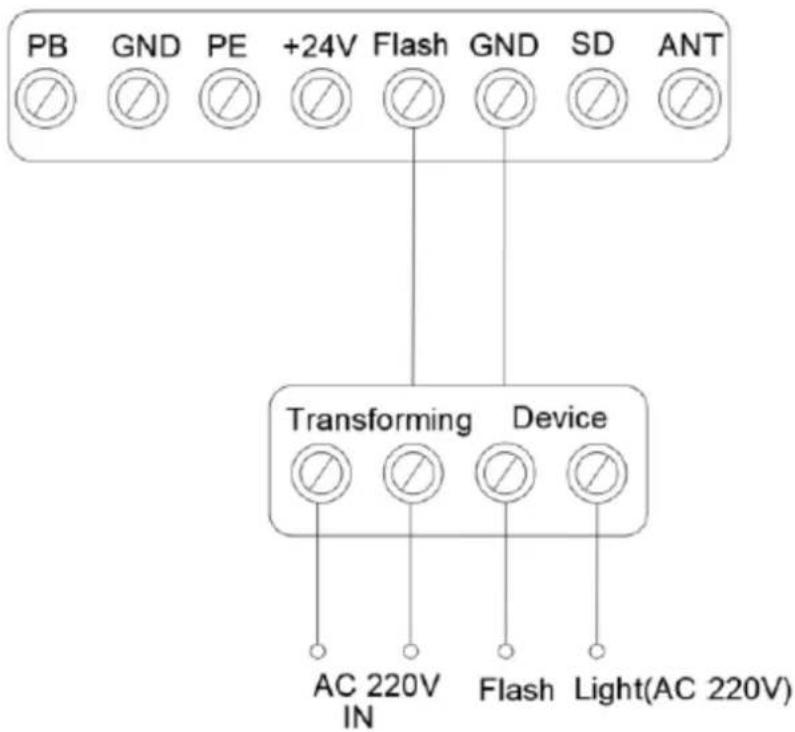

1. Villanófény funkció. (24. ábra, 25. ábra)

Ehhez a funkcióhoz megfelelő interfészek állnak rendelkezésre, és 24v-35v villanófény-feszültséget biztosítanak. Csatlakoztassa a villanófényt DC 24v-28v, current≤ 100mA. Ha AC 220V-os villanófényt használ, kérjük, illeszkedjen egy adapterhez, és a kábelezést igény szerint.

1. Belépőajtó (SD) védelem (24. ábra, 25. ábra)

Ez a funkció biztosítja, hogy az ajtó csak akkor nyitható, ha a kis átjáróajtó zárva van. Az ajtópanel nem fog megsérülni.

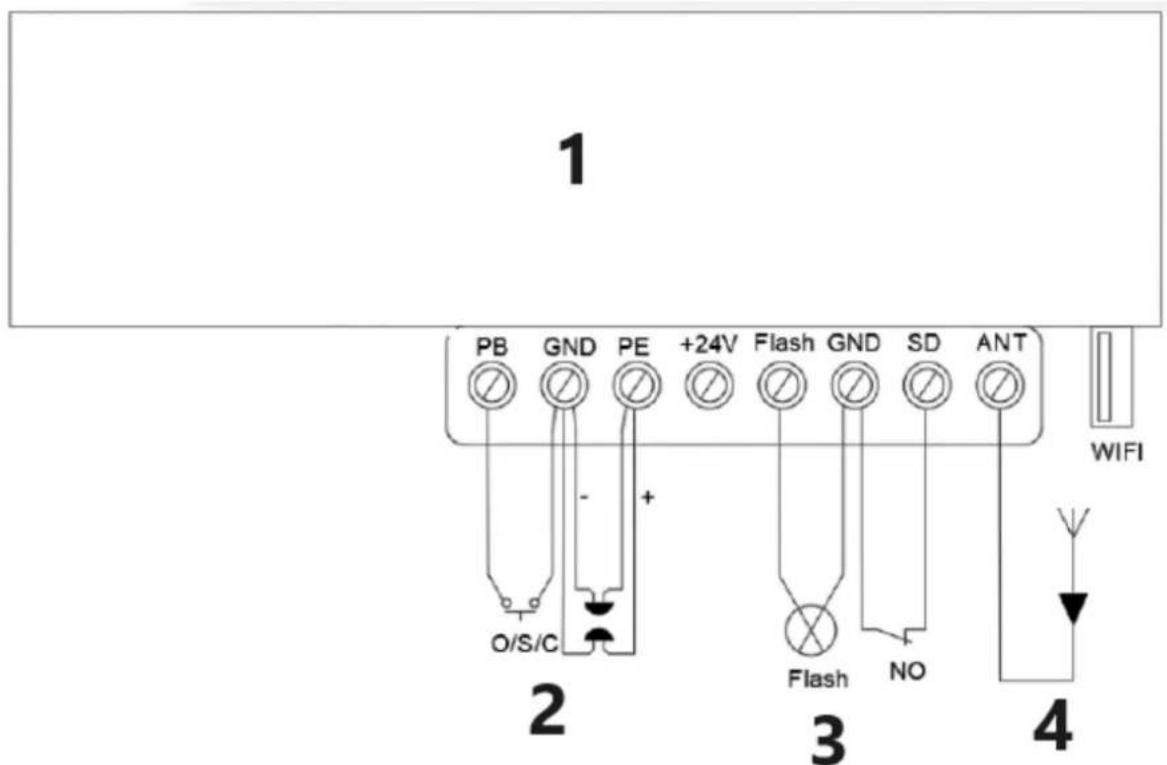

1. Külső tápegység (BAT) és antenna (ANT), WIFI port (25. ábra).

Külső tápcsatlakozó port, a piros a "+" a fekete a "-" csatlakozóhoz van csatlakoztatva.

"WIFI" Ez a port a WIFI modulba van illesztve.

"ANT" vételi jel funkció Antenna interfész.

1. ábra

1 - Garázskapu nyitó

2 - Fénysugár impulzushoz

3 - Átjáróajtó biztonsági berendezés

4 - Antenna

1. ábra

KARBANTARTÁS

1. A logikai áramköri lap esetében nincs szükség különösebb karbantartásra.

Évente legalább kétszer ellenőrizze, hogy az ajtó megfelelően kiegyensúlyozott-e, és minden működő alkatrész jó állapotban van-e vagy sem.

Évente legalább kétszer ellenőrizze a visszafordító érzékenységet, és szükség esetén állítsa be.

Győződjön meg arról, hogy a biztonsági berendezések hatékonyan működnek (fénysugarak stb.).

1. Izzócsere:

Értesítés: Az izzó cseréje előtt győződjön meg róla, hogy az áramellátás megszakadt. És győződjön meg arról, hogy az új izzó feszültsége megfelel a helyi feszültségnek, és a teljesítmény 10 watton belül van.

Szerelje ki a lámpaburkolat csavarjait. Vegye le a lámpaburkolatot, majd csavarja le a régi L.E.D. lámpát az óramutató járásával ellentétesen. Rögzítse az új L.E.D. lámpát és a lámpaburkolatot.

1. A karbantartási riasztási funkciót illetően:

LED fény villog 10-szer gyorsan azt jelenti, hogy az ajtó elvesztette egyensúlyát, erősen ajánlott a garázskapuk karbantartása. "Ellenőrizze" az állapotot, vagy "tanulja újra" az elmozdulási korlátot a karbantartási riasztás figyelmeztetése után.

Értesítés: A durván működő ajtó a helytelen terhelés miatt befolyásolhatja az automata nyitó élettartamát, és kizárja a garanciát.

INTELLIGENS AJTÓ--USB 02

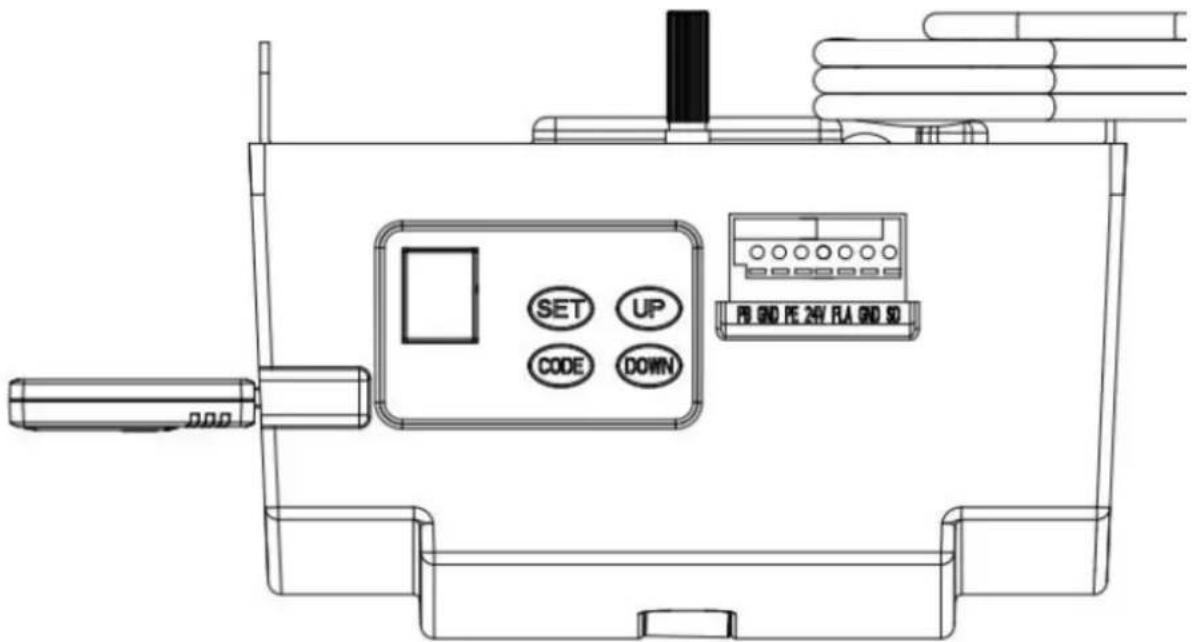

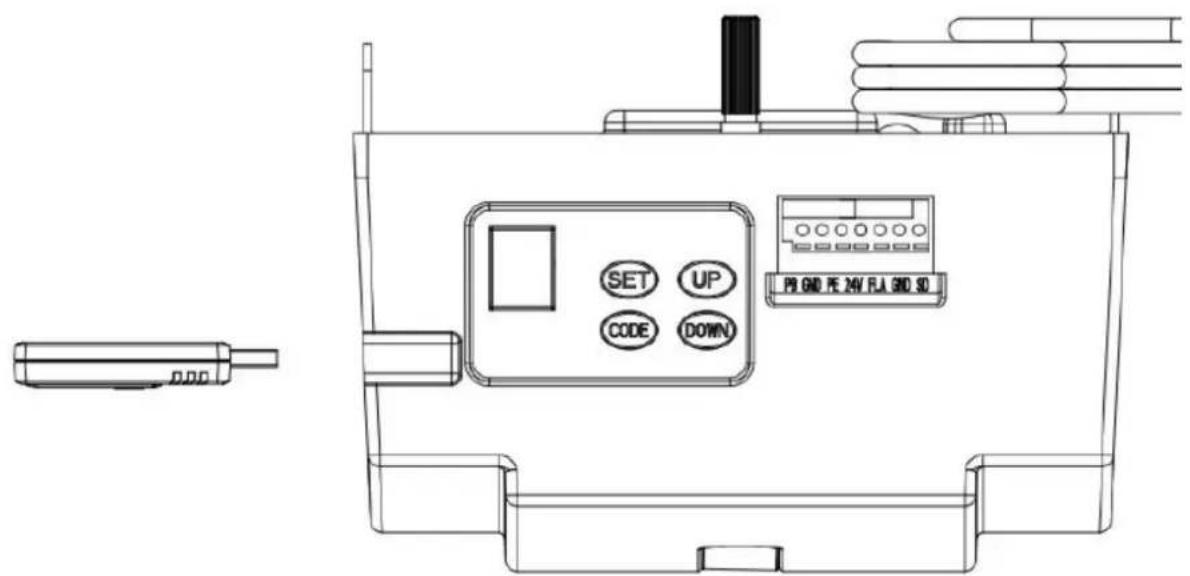

Keresse meg a megfelelő USB-csatlakozót, és helyezze be a Wi-Fi modult (1. ábra, 2).

1. ábra

1. ábra

Funkcionális utasítás:

1. Nyitási és zárási határértékek programozása
2. Távoli kódolás
3. Led kikapcsolási késleltetési idő beállítása
4. Automatikus zárás és időbeállítás
5. Részleges nyitás/magasság beállítása

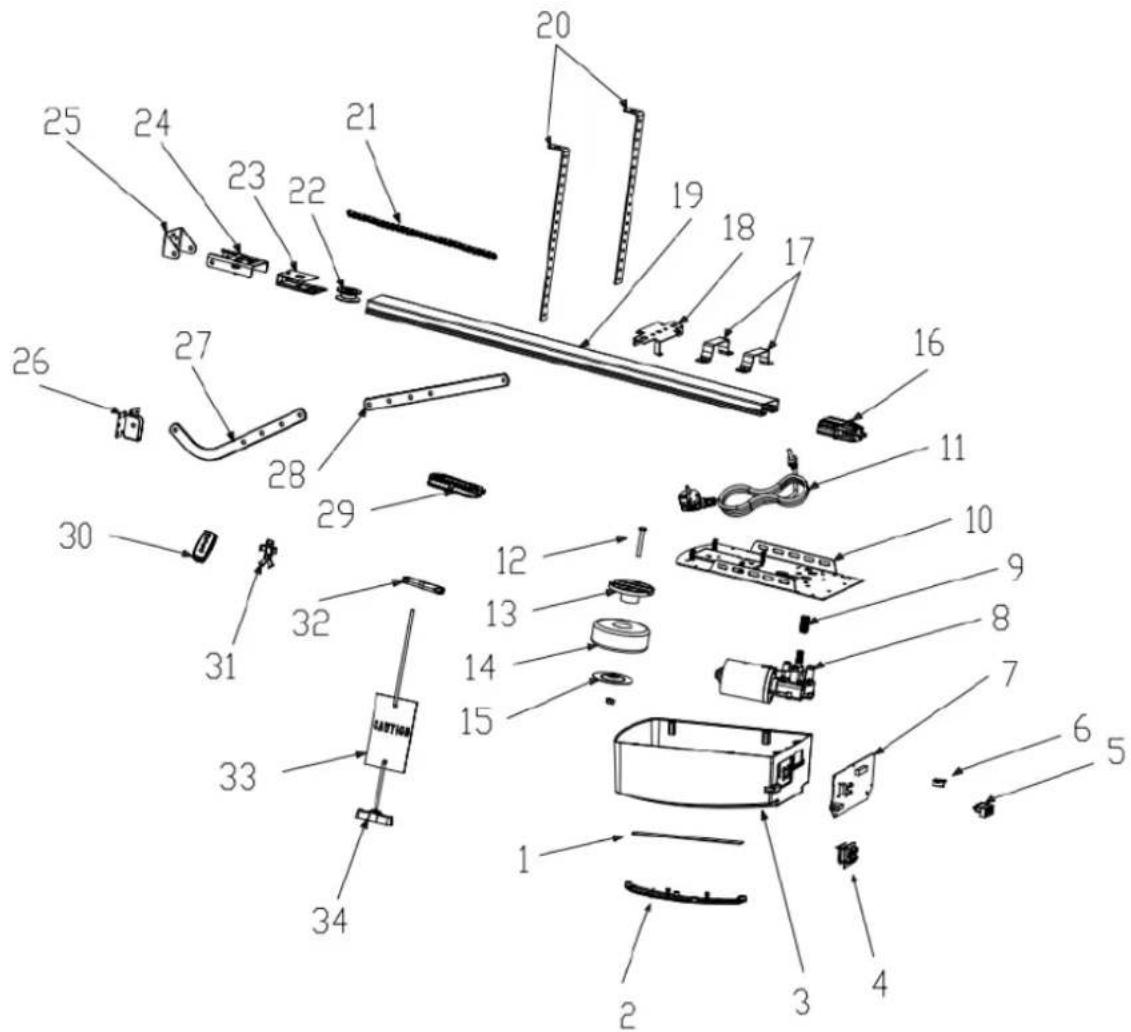

ALKATRÉSZLISTA A C-SÍN NYITÓHOZ

Hiba megjelenése	Hiba oka	Megoldások
Az ajtónyitó nem működik.Az LCD képernyő nem fényes	1. Tápegység2. A gyertyavezeték elveszíti	1. Ellenőrizze, hogy a motor aljzata feszültség alatt van-e2. Ellenőrizze, hogy a biztosítékcső eltört-e3. Ellenőrizze, hogy a transzformátor kisfeszültségű vezetéke csatlakozik-e a tápkártyához.4. Ellenőrizze, hogy a szalagkábel be van-e dugva.5. Ellenőrizze, hogy a transzformátor kisfeszültségű oldalán van-e 26 V AC, ha van 26 V AC, cserélje ki a NYÁK-ot. Ha nem, cserélje ki a transzformátort
Hiányzó pozíció	Rendszerhiba	Állítsa be újra a határértéket utazó
[204X]Tanulás közben a digitális kijelző	30 cm-nél kisebb vagy 9 m-nél hosszabb út	Állítsa be újra a határértéket utazó
Digitális kijelzőA nyitó nem működik vagy leáll	Instabil feszültség vagy az ajtó elvesztette egyensúlyát	1. Ellenőrizze a tápegységet2. Állítsa be az ajtó egyensúlyát
A nyitó nem működikDigitális kijelző	Nem tanulja meg a fel és le határérték beállításátHelytelenül tanulja meg a felfelé és lefelé történő határérték-beállítást	Tanulja meg a "FEL" és "LENYÍL" határértéket újra követni a kézikönyvet
A LED mindig világít	A vezérlőpanel elromlott vagy a tápegység lapja elromlott.	Cserélje ki a vezérlőpanelt vagy a tápkártyát.
Amikor az ajtót távirányítóval nyitja ki, a nyitó automatikusan leáll 10cm futás utánDigitális kijelző	A Hall-érzékelő vezeték meglazult vagy megsérült	Nyissa ki a fedelet, ellenőrizze a Hall-érzékelő vezetékét, csatlakoztassa újra vagy cserélje ki.
A nyitó nem működik.Hallgassa meg a "kaka" hangotDigitális kijelző	A fogaskerékmotor és a fedélzet közötti vezeték elveszik.	Nyissa ki a fedelet, és ellenőrizze a fogaskerékmotor és a lap közötti vezetéket.
A nyitó automatikusan leáll 10cm futás utánDigitális	A fogaskerékmotor és a fedélzet közötti vezeték fordítva van csatlakoztatva.	Először kapcsolja ki a készüléket, nyissa ki a fedelet, és fordítsa vissza a dugaszolóvezetéket a hajtóműmotor és a fedélzet között. Újra beállítani a határértéket utazik.
Az ajtó csak felfelé mozog.Ne dolgozzon lefelé mozgó és a digitáliskijelzőn	A fotocella funkció hatékony volt, de anélkül, hogy bármilyen fotocellás eszközt csatlakoztatnánk.	Kapcsolja ki a fotocella funkciót, ha nincs csatlakoztatva fotocellás eszköz. Lásd a használati útmutatót.3. Ellenőrizze, hogy a fotocella megfelelően van-e csatlakoztatva, vagy van-e valamilyen akadály a fotocella között.
Az ajtó teljesen nyitva van, egy idő után automatikusan bezáródik.A LED lámpák 4-szer villognak 29	Az automatikus zárási funkció be van kapcsolva	Állítsa be az automatikus zárási időt, vagy kapcsolja ki az automatikus zárási funkciót.( Lásd a használati útmutatót)
Amikor az ajtó megáll, a figyelmeztető lámpa mindig világít.	A tápkártya elromlott	Cserélje ki a tápegységet
A LED lámpák nem működnek	1. A LED vezeték nincs csatlakoztatva2. A LED meghibásodott3. Az áramkőri lap eltört	1. Ellenőrizze a LED vezetékét2. Cserélje ki a LED-et3. Cserélje ki az áramkőri lapot
Az ajtó automatikusan visszafordul a felső határig, mielőtt az ajtó teljesen bezárulna.	Automatikus hátrameneti funkcióval üzembenAz ajtó nincs megfelelően felszerelve Van némi akadály a mozgásában	1. Ellenőrizze az ajtó blokkhelyzetét, és állítsa újra a végállást.2. Megnövelt erőszám az automatikus hátramenethez
Az ajtó automatikusan megáll nyitás közben	Automatikus védelmi funkcióval működik, amikor akadály észlelése eseténAz ajtó nincs megfelelően felszerelve Van némi akadály a mozgásában	1. Ellenőrizze az ajtó blokkhelyzetét, és állítsa újra a végállást.2. Megnövelt erőszám az automatikus hátramenethez
A távirányító nem használható vagy a működési távolság rövid	1. Lemerült akkumulátor2. Az antenna meglazult vagy nem jól kihúzott3. Interferencia a közelben	1. Cserélje ki az új akkumulátort2. Kiterjesztett antenna a nyitószerkezeten3. Megszabadulni az interferenciától
Nem lehet kódolni az új távvezérlőket	Az új távirányító nem kompatibilis a nyitóval	Csak a távirányítónkat válassza

			A tárolt távoli kód megtelt	Minden tárolt kód törlése(Lásd a használati útmutatót)
Digitális kijelző
			Ajtó az ajtóban funkció hatásai	Ellenőrizze az ajtókapcsolót az ajtóban
Készenléti állapot, digitális kijelző
Az ajtónyító működik, miközben az ajtó nem mozog			A motor tengelyhüvely kopott	Cserélje ki a motortengely hüvelyét
Az akkumulátor nem szolgáltat áramot			1. Az akkumulátor lemerült2. Az akkumulátor vezeték fordítva van csatlakoztatva3. Az akkumulátor vezetéke elszakadt	1. Cserélje ki az akkumulátort2. Nyissa ki a fedelet, ellenőrizze az akkumulátor "+" "-" értékét.3. Cserélje ki az akkumulátor vezetékét
Egyéb rendellenes kérdések			A külső eszközök nem kompatibilisek a nyitóval	Távolítson el minden külső eszközt. Ha a rendellenes problémák továbbra is fennállnak, cserélje ki az áramköri lapot.
			A garázskapu rendszer karbantartást igényel	A garázskapu és a motor teljes karbantartást igényel
Digitális kijelző

Pripojte batériu k otváraču.

Pripojte batériu k otváraču, nájdite Obr.12.
