BRUKSANVISNING GDOOR-001A MSW
7. Vedligeholdelsesalarm
9. Blød start / blødt stop
1. 2-delt stålskinne:
Som Fig.6, skub A-skinnen ind i muffen, skub B-skinnen ind i muffen.
3-delt stålskinne:
BEMÆRK: Kraften er indstillet på "3" som standard fra fabrikken.
1 - Forøg kraften
2 - Reducer kraften
-status og viser "II".
BEMÄRK: Løftekraften er indstillet til "5" som standard fra fabrikken.

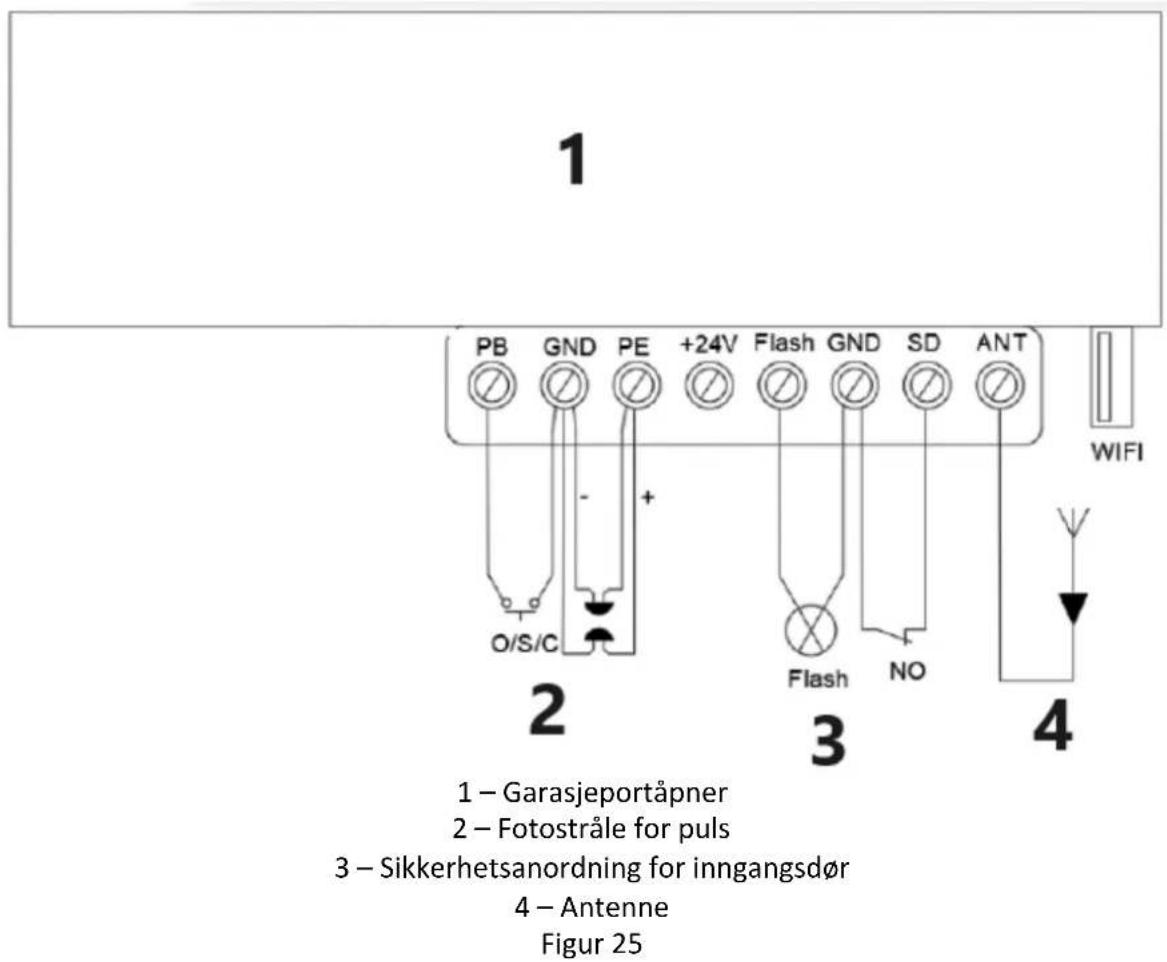

Ekstern strømtilslutningsport, rød er forbundet til "+" sort er forbundet til "-"

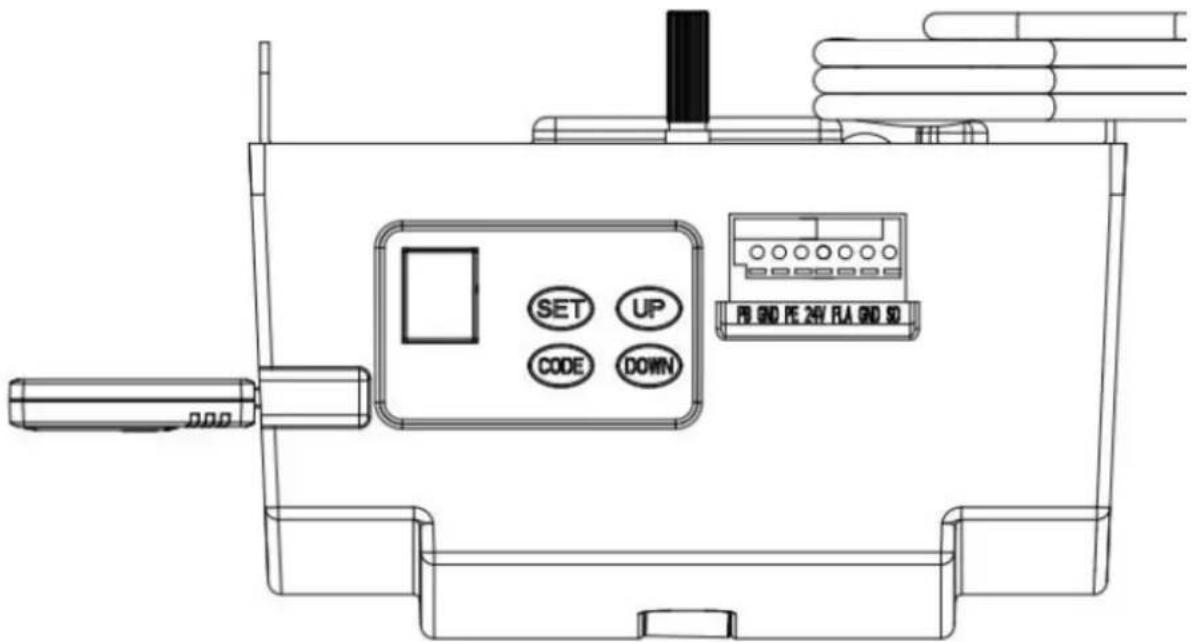

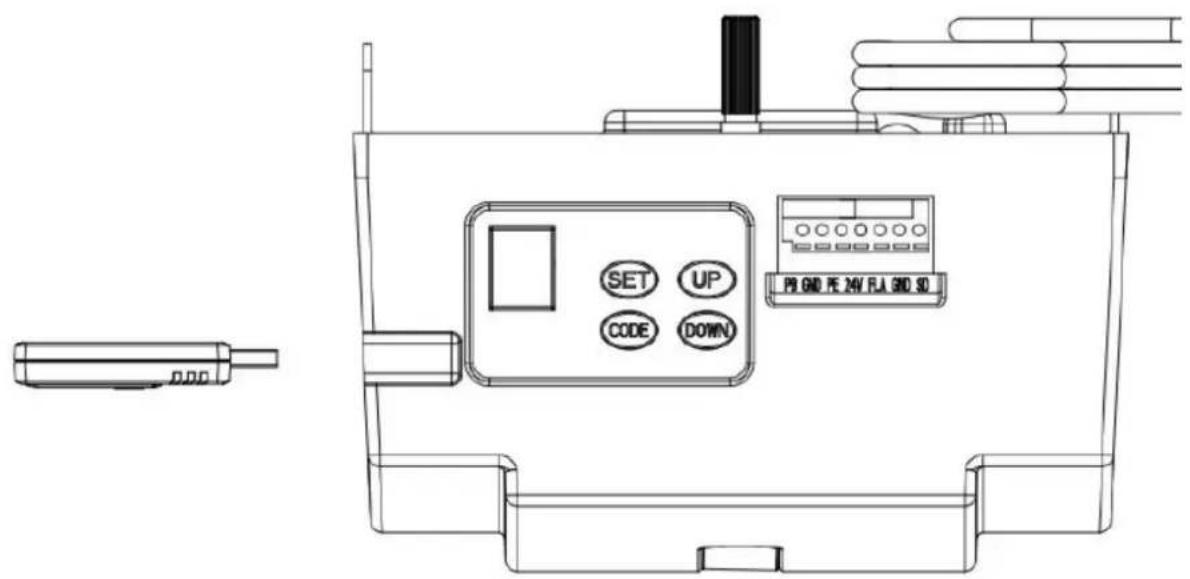

"WIFI" Denne port sættes i WIFI-modulet.
Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.
| Beskrivelse av parameter Parameterverdi | ||
| Produktnavn | Automatisering for garasjeporter - belte | |
| Modell | MSW-GDOOR-001A | MSW-GDOOR-003A |
| Nominell spenning [V~] / frekvens [Hz] | 230/50 | |
| Maks trekkraft [N] | 1000 | 1200 |
| Maks dørareal [m ^2 ] | 15 | 18 |
| Maks dørvekt [kg] | 100 | 120 |
| Maks dørhøyde [m] | 2.4 – 3.5 | |
| LED | 24V DC / 15 STK | |
| Arbeidstemperatur [°C] | -40 / +50 | |
| Kapslingsgrad IP | IP 20 | |
VIKTIGE SIKKERHETSANBEFALINGER
MANGLENDE OVERHOLDELSE AV F∅LGENDE SIKKERHETSANBEFALINGER KAN RESULTERE I ALVORLIG PERSONSKADE, D∅D OG/ELLER EIENDOMSSKADE.
VENNLIGST LES N∅YE OG F∅LG ALLE SIKKERHETS- OG INSTALLASJONSANBEFALINGER.
- Åpneren er designet og produsert for å oppfylle lokale forskrifter. Installatøren må være kjent med lokale forskrifter som kreves for installasjon av åpneren.
- Ukvalifisert personell eller de personer som ikke kjenner til arbeidshelse- og sikkerhetsstandardene som gjelder for automatiske porter og andre dører, må under ingen omstendigheter utføre installasjoner eller implementere systemer.
- Personer som installerer eller utfører service på utstyret uten å overholde alle gjeldende sikkerhetsstandarder, vil være ansvarlige for enhver skade, personskade, kostnad, utgifter eller krav noen som helst person påført som følge av manglende installasjon av systemet riktig og i samsvar med relevante sikkerhetsstandarder. og installasjonsmanual enten direkte eller indirekte.
- For ytterligere sikkerhet anbefaler vi på det sterkeste å inkludere Photo Beam. Selv om åpneren har et trykkfølsomt Safety Obstruction Force-system, vil tillegget av Photo Beam i stor grad forbedre driftssikkerheten til en automatisk garasjeport og gi ekstra trygghet.
- Sørg for at garasjeporten er helt åpen og stasjonær før du kjører inn eller ut av garasjen.
- Sørg for at garasjeporten er helt lukket og stasjonær før du drar. Hold hender og løse klær unna åpneren og garasjeporten hele tiden.
- Sikkerhetsblokkeringssystemet er designet for kun å fungere på STASJONÆRE objekter. Alvorlig personskade, død og/eller skade på eiendom kan oppstå hvis garasjeporten kommer i kontakt med en gjenstand i bevegelse.
- Dette apparatet er ikke beregnet for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de har fått tilsyn eller instruksjoner om bruk av apparatet av en person som er ansvarlig for deres sikkerhet. Barn bør overvåkes for å sikre at de ikke leker med apparatet.
- Elektriske produkter skal ikke kastes sammen med husholdningsavfallet. Vennligst resirkuler der det finnes fasiliteter. Sjekk med din lokale myndighet eller forhandler for råd om gjenvinning.
- Hvis strømledningen er skadet, må den skiftes ut av produsenten, dennes servicerepresentant eller tilsvarende kvalifiserte personer for å unngå fare.
- ADVARSEL: Viktige sikkerhetsinstruksjoner. Det er viktig for sikkerheten til personer å følge alle instruksjoner. Lagre disse instruksjonene.
- Ikke la barn leke med dørkontroller. Hold fjernkontroller unna barn. Se på den bevegelige døren og hold
folk unna til døren er helt åpnet eller lukket.
- Vær forsiktig når du betjener den manuelle utløseren siden en åpen dør kan falle raskt på grunn av svake eller ødelagte fjærer eller ubalanse.
- Undersøk installasjonen ofte, spesielt sjekk kabler, fjærer og fester for tegn på slitasje, skade eller ubalanse. Ikke bruk hvis reparasjon eller justering er nødvendig siden en feil i installasjonen eller en feilbalansert dør kan forårsake skade.
- Sjekk hver måned at drevet reverserer når døren kommer i kontakt med en 50 mm høy gjenstand plassert på gulvet. Juster om nødvendig og kontroller på nytt siden en feil justering kan utgjøre en fare, for stasjoner som har innklemmingsbeskyttelse, avhengig av kontakt med underkanten av døren.
- Detaljer om hvordan du bruker den manuelle utløseren.
- Informasjon om justering av dør og driv.
- Koble fra forsyningen när du rengjør eller utfører annet vedlikehold.
- Installasjonsveiledningen skal inneholde detaljer for installasjonen av frekvensomformeren og tilhørende komponenter.
VIKTIG SIKKERHET FOR KNAPPCELLE-BATTERI

ADVARSEL
Batteriet er farlig og må oppbevares utilgjengelig for barn.
Batteriet kan forårsake alvorlige eller dødelige skader innen 2 timer eller mindre hvis det svelges eller plasseres inne i noen del av kroppen.
Hvis du mistenker at batteriet har blitt svelget eller plassert inne i noen del av kroppen, S∅K UMIDDELBART legehjelp.
Utskifting av senderbatteri
Fjern festeskruene på undersiden av håndsenderen.
Åpne de to halvdelene av senderskallet og bytt ut batteriet med et med identiske spesifikasjoner.
Test at den røde indikatorlampen lyser når en av senderknappene trykkes inn, og sett deretter inn festeskruene.
Veggbryter-trådløst batteribytte
Fjern dekkplaten mens enheten fortsatt er montert på veggen ved å skyve og vri en rett skrutrekker i sporet på toppen og undersiden av veggplaten.
Bruk en liten Phillips-skrutrekker og fjern de 4 skruene som holder bryterne på plass.
Bytt ut batteriet med et med identiske spesifikasjoner.
PRODUKTBESKRIVELSE OG FUNKSJONER
1. Hindringskraftjustering
Minimum kraft viser "1", og den kan justeres oppover. Display "5" betyr maksimal kraft.
"8" vises på displayet betyr 80 % av kjørehastigheten. Display "A" betyr full hastighet 160 mm/s eller 200 mm/s.
3. Reverseringshøydejustering
"0" vises på displayet betyr at døren går tilbake til toppen. Display "1\~9" betyr at døren vil gå tilbake til posisjonen for hele reisen. En tidel til ni tidel av hele reisen osv.
4. Delvis åpen/høyde
"0" vises på displayet betyr å lukke funksjonen for delvis åpning. Display "1\~9" betyr å stille inn den forskjellige
delvis åpne posisjonen for hele reisen.
5. Gjenkjenningsfunksjon for senderknapp
"0" vises på displayet betyr at knappgjenkjenningsfunksjonen er lukket. Display "1" betyr at knappene gjenkjenningsfunksjonen er åpen.
6. Koder minnemengde
"A" vises på displayet betyr at det maksimale antallet kodeminne er 50 stk. Trykk OPP/NED-knappen én gang for å øke eller redusere mengden. Kodeminnet er satt til 5 stk*N, N=1\~9. (Mengden er multiplumet av 5).
7. Vedlikeholdsalarm
"t" vises på displayet og LED-lyset blinker 10 ganger raskt betyr at garasjeporten og motoren trenger totalt vedlikehold.
8. Automatisk sikkerhetsrevers
Automatisk stopp / automatisk reversering styres av vår programvare for kretskort. Vi er forsiktige med å beskytte dine barn, kjæledyr eller andre varer.
9. Myk start / Myk stopp
Rampehastighet opp og ned ved starten og slutten av hver syklus reduserer belastningen på døren og åpneren for lengre levetid og gir roligere operasjoner.
10. Automatisk lukking
Auto-Close sørger for trygghet og holder huset trygt ved å automatisk lukke døren när du går inn eller ut av garasjen.
11. Selvlærende åpen og lukke hindringskraft
Mengden av åpnerkraft for forskjellige stadier av portens bevegelse læres under oppsett og omprofileres hele tiden. Åpnerkraftmåling automatisk justering i et passende område.
12. Elektronisk grense, enkel justering
Du trenger bare å kontrollere grenseoppsettet fra kontrollpaneler for å justere det nøyaktig, den enkle og raske prosessen for alle folk.
13. Batteri backup tilgjengelig
Åpnere kan forsynes med strøm med vår batteribackup när strømbruddet hjemme hos deg.
14. Selvlåsende girmotorer
15. Manuell utløsning
Rolling Code-teknologi (7,38 x 10 ^19 kombinasjoner), 433,92 MHz frekvens, 4-kanals design for å sikre at du kan kontrollere 4 forskjellige dører med én sender.
17. applikasjoner
Med så lite som 30 mm nødvendig mellom taket og det høyeste punktet på dørvandringen, kan åpneren monteres innfelt for bruk med lav takhøyde.
18. Metallbunnplate, sterkere og sikkerhet.

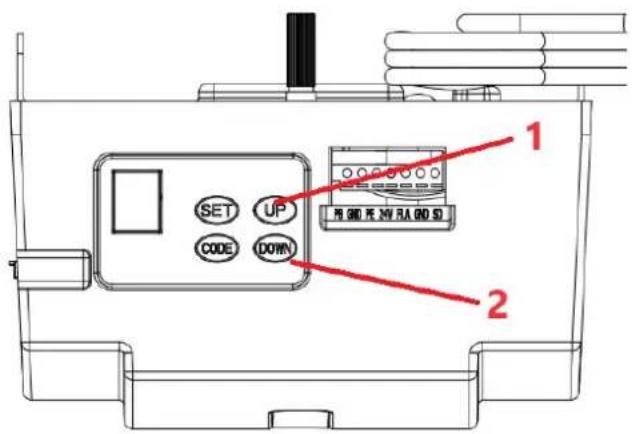

- Bevegelsesknapper for opp / ned (OPP / NED)
2 - Lukk
ANBEFALINGER F∅R INSTALLASJON
- Garasjeport skal kunne løftes og lukkes enkelt for hånd og uten store anstrengelser. En godt balansert og fiærende dør er avgjørende for riktig installasjon.
- Garasjeportåpneren kan ikke kompensere for en dårlig installert garasjeport og bør ikke brukes som en løsning for en "vanskelig å åpne" port.
- Hvis enheten installeres på en eksisterende dør, sørg for at eventuelle eksisterende låseenheter en fjernet, ellers vil garantien bli ugyldig.
- Et godkient uttak må installeres i nærheten av der åpneren begynner å installere.

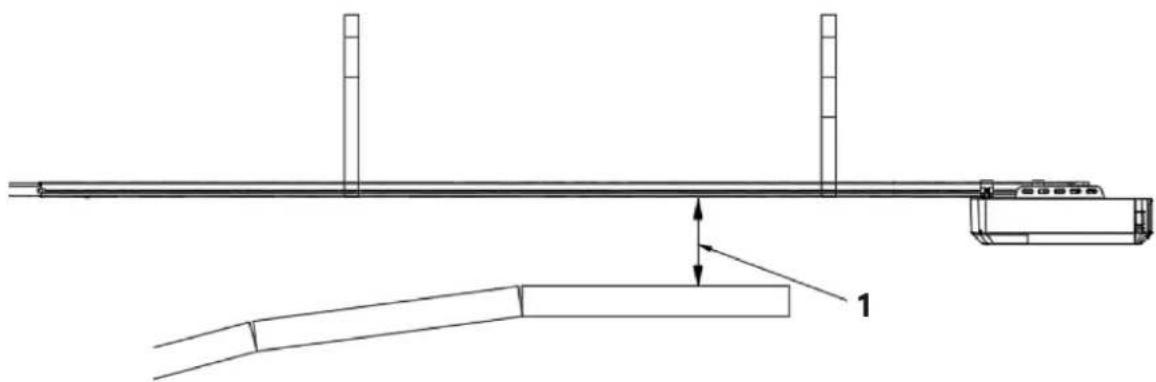

- Det bør være et minimumsavstand på 30 mm mellom bunnen av kjededriftsskinnen og toppen av garasjeporten på det nærmeste punktet. (Se fig. 1.)
Viktig merknad: Når det gjelder ytterligere sikkerhetsregler, anbefaler vi på det sterkeste montering av Foto 5 Elektriske sikkerhetsbjelker på alle installasjoner.

Veggfeste - Lukk garasjeporten og mål garasjeportbredden øverst og merk av midten. Finn og monter veggbraketten 2cm-15cm over døren på innerveggen.
(Avhenger av den faktiske installasjonsplassen).

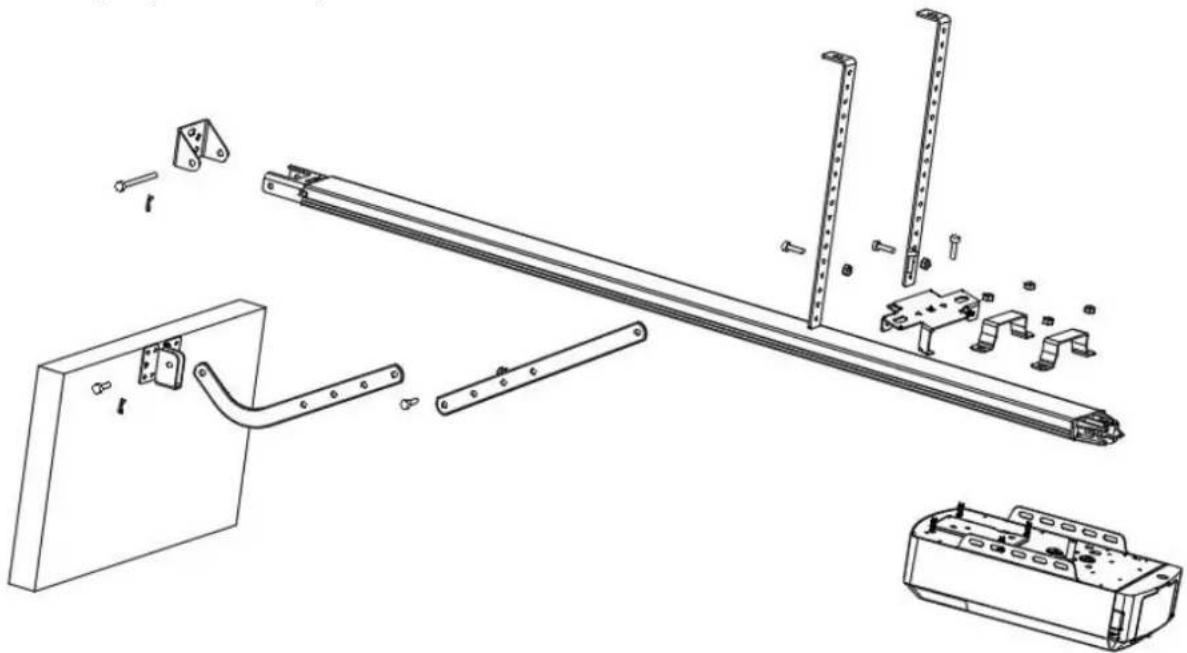

Installasjon (stål C-skinne)

Fest åpnerhodet til stålskinnen. Monter de 2 "U"-hengende brakettene med 6 mm muttere som følger med.
TRINN 2 (fig.3)
Plasser stålskinnen og åpnerhodeenheten sentralt på garasjegulvet, med det åpne hodet lengst unna døren. Løft forsiden av sporet opp til dørbraketten. Sett inn dreiestiften og fest den med deltappen som følger med.
TRINN 3 (fig. 3, fig. 4)

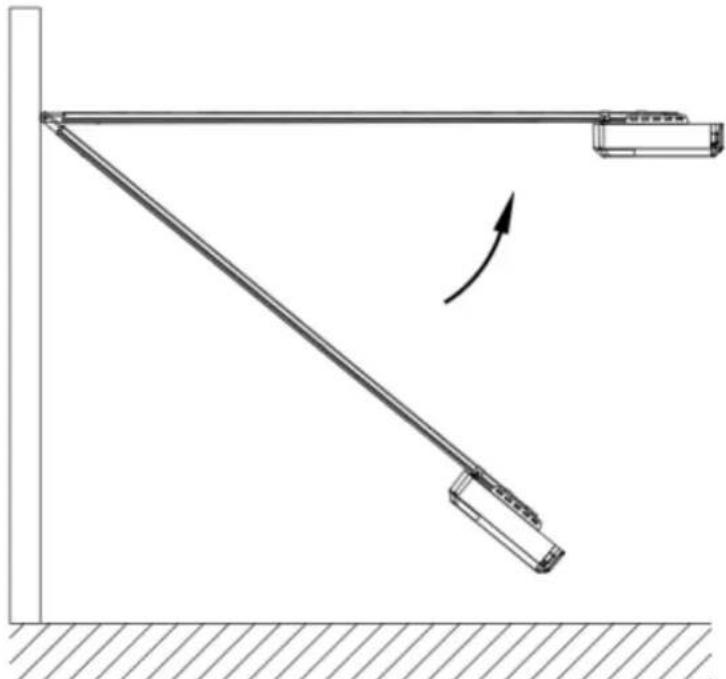

Løft og støtt åpnerhodet (med en stige) slik at det er plassert sentralt og i vater. Fest åpneren og skinnen i taket med jernbrakett A & B.
ADVARSEL: Ikke la barn være rundt døren, åpneren eller støttestigen, alvorlig skade og/eller skade kan oppstå hvis denne advarselen ikke følges.
TRINN 4 (fig. 3, fig. 5)
Koble den rette armen til den bøyde armen med bolten. Plasser og bolt armene til den øvre kanten av døren ved hjelp av bolten som følger med.
TRINN 5
Løft garasjeporten til skyttelen låses inn i drivkjeden/remmen. Nå, klar til å programmere åpnerne.

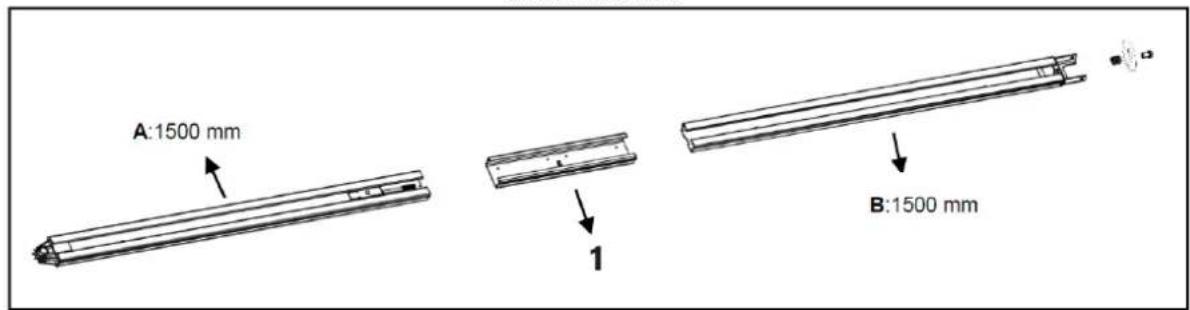

Seksjonert stål C-skinnemontering
2 deler stålskinne
Figur 6

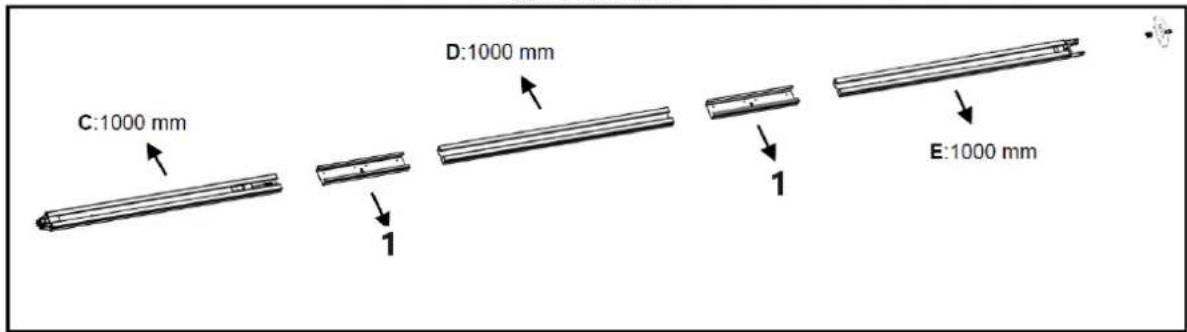

3 deler stålskinne
Figur 7
1. 2-delt stålskinne:
Som Fig.6, skyv A-skinnen inn i hylsen, skyv B-skinnen inn i hylsen.

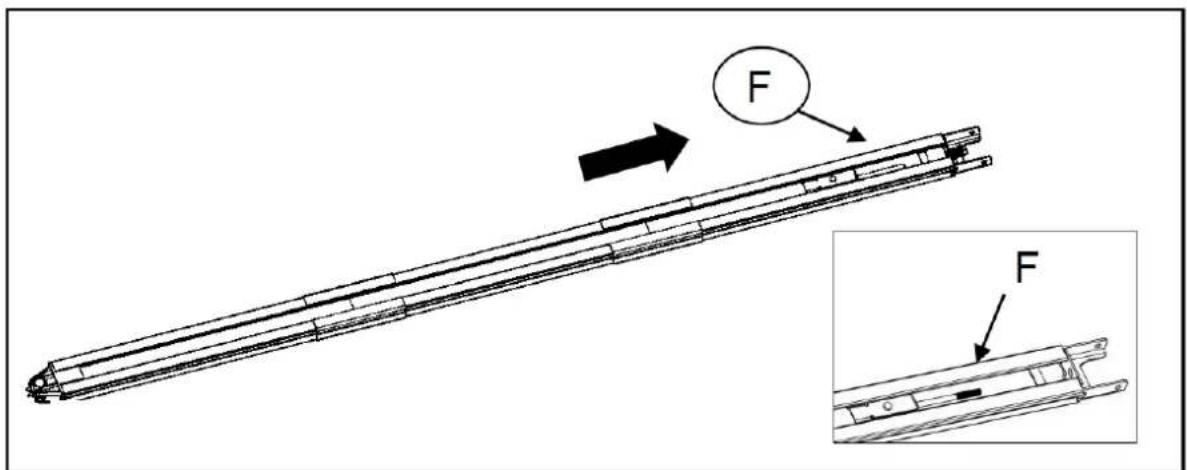

3-delt stålskinne:
Som i Fig.7, skyv C-skinnen inn i hylsen, skyv D-skinnen inn i hylsen; skyv E-skinnen inn i hylsen.

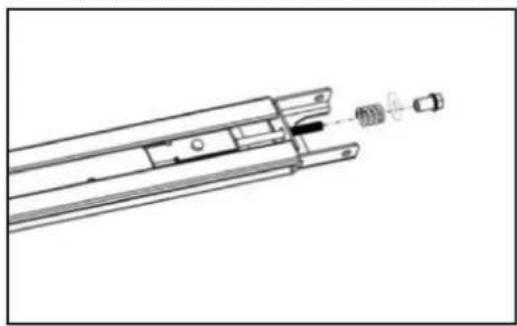

- Som i fig. 9, løsne mutteren og fjæren.
- Trekk til mutteren til riktig posisjon som vist i Fig.10, klipp av plasttapen, klipp av plastträden på kjedehjulet, og deretter er hele skinnen montert ferdig.

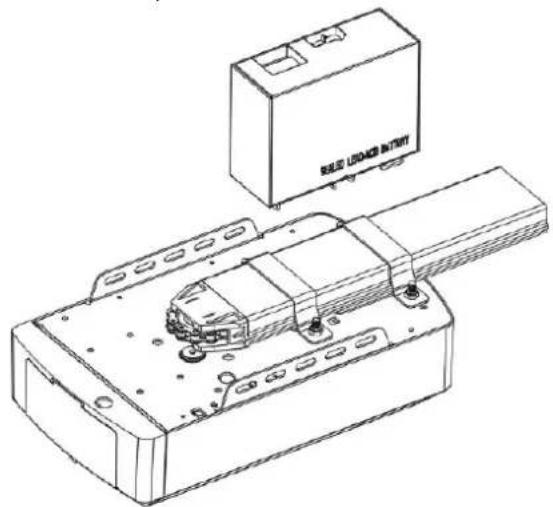

Sett sammen batteri- og batteribraketten som på bildet, fest med skruene som følger med.
STEG 2
Koble batteriet til åpneren.

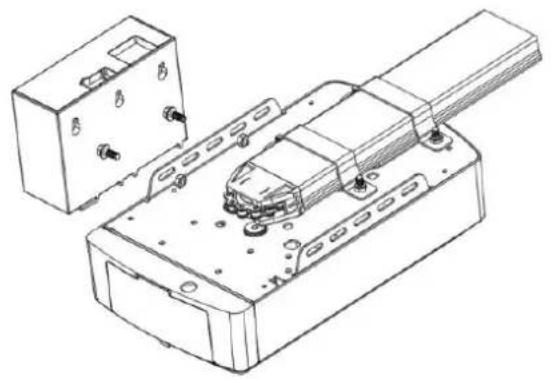

Alternativ 2 - Fast side (for bly-syre- og litiumbatteri)
TRINN 1 (fig. 11)
Monter batteriet på siden av åpneren som på bildet, fest med skruene som følger med.
TRINN 2 (fig. 12)
Koble batteriet til åpneren, finn Fig.12.

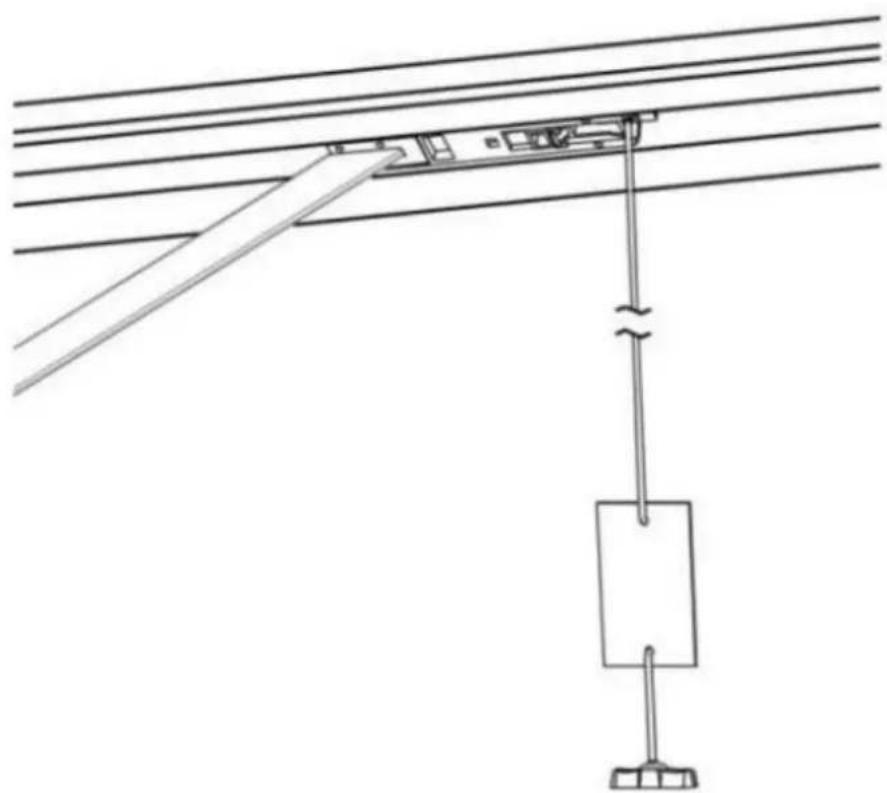

Åpneren er utstyrt med en manuell utløserledning for å koble ut skyttelen og flytte døren forbi hånden mens du holder håndtaket nede (fig 13). Trekk i håndtaket for å koble fra skyttelen. Til koble inn igjen døren bare kjør åpneren i automatisk modus eller flytt døren for hånd til vognen kobler inn i kjedeskytteren.
I noen situasjoner hvor en gangdør ikke er i stand, anbefales det at en utvendig utkoblingsanordning skal være montert (fig 14).

| Punkt | Knapp | Beskrivelse |
| 1. | ![]() | Kort trykk:Bekreft innstilling.Langt trykk:Gå inn i funksjonsmenyen. |
| 2. | ![]() | Kort trykk:a) I Innstillingsstatus, trykk kort på CODE, det vil avslutte gjeldende operasjon oggå tilbake til standby-grensesnittet.b) I Standby-status, trykk kort på KODE. En prikk vil bli indikert ihjørnet, og går nå inn i kodelent modus.Klikk nå først på knappen på håndsenderen du vil bruke, prikken kan forsvinne, trykk deretter på samme knapp på håndsenderen igjen,prikken vil blinke, her er kodeinnlæringen ferdig.Langt trykk:Fjern den kode de fjernkontrollen.Trykk og hold CODE-knappen til en bokstav "C" vises på displayet.Alle lagrede fjernkontroller vil bli slettet. |
| 3. | ![]() | Kort trykk:Åpne døren.Langt trykk:∅k motstandskraften.Trykk og hold OPP-knappen, etter 4 sekunder vil den rulle for å vise 0-1-2-3, velg nummeret du ønsker. 1=øke motstandskraften 25%,2=øke motstandskraften 50%,3=øke motstandskraften 75%. |
| 4. | ![]() | Kort trykk:Lukk døren.Langt trykk:Gjenopprett fabrikkinnstillinger.Hold nede NED-knappen, etter 4 sekunder vil den rulle til displayet,[IMAGE], vil garasjeportåpneren starte på nytt.PS: Omstart betyr at alle innstillinger er tilbake til fabrikkinnstillingene, alle læringsoppgaver må gjøres på nytt bortsett fra senderens læringskode. |

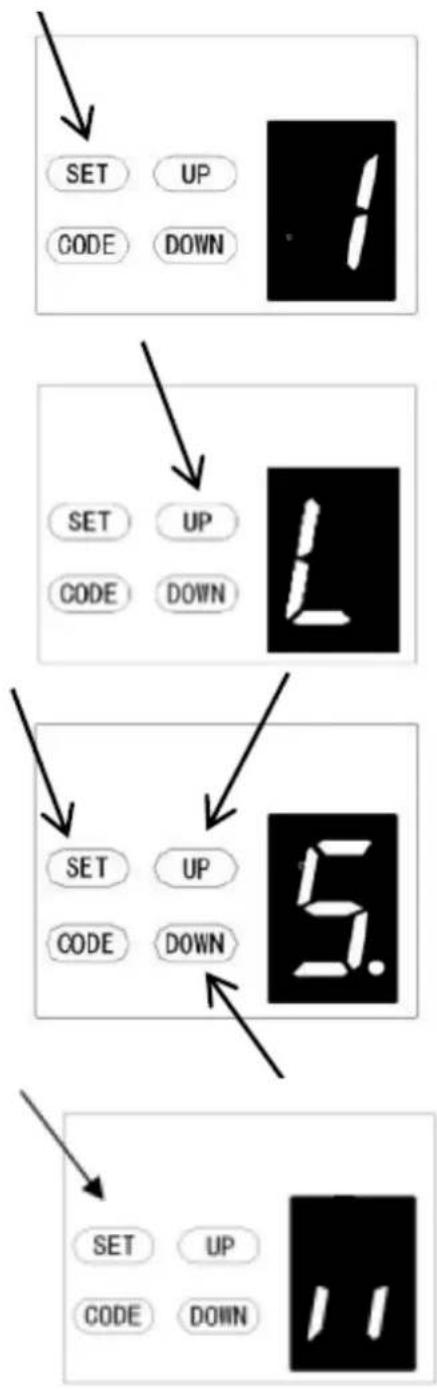

PROGRAMMERINGSINSTRUKSJONER
a) Trykk og hold inne SET- knappen for å gå inn i
b) Trykk på SET -knappen igjen. Døråpneren er nå i programmeringsmodus. Og så vil du se "n" med prikk vises på skjermen.
c) Trykk og hold OPP-
åpen posisjon, du vil se "n" uten prikk på displayet.
d) Trykk på SET-
posisjonen, så vil du se "u" med prikk på skjermen.
nede NED -
døren när ønsket lukkeposisjon, du vil se "u" uten prikk på displayet.
MERK: For finjusteringer, veksle OPP- og NED-knappene.
f) Trykk nä på SET- lukkeposisjonen, så vil du se "II" på skjermen.
og tvinge følsomhetsjusteringer. Døren er nå
FORSIKTIGHET:
Etter at syklusen åpnes og lukkes, vil det vises tall på displayet (0\~9), "0" betyr at dørene er balansert, det mindre tallet betyr bedre dørbalanse, anbefaler på det sterkeste at tallet må være mindre enn kraftkraft.
2 – Reduser kraften
2. JUSTERING AV HINDERKRAFTEN
FORSIKTIG: Hindringskraftjusteringen stilles inn automatisk under programmering. Normalt er ingen justering nødvendig.
a) Trykk og hold inne SET-knappen til "1" vises på skjermen, trykk deretter OPP-knappen til "2" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET-knappen igjen. Enheten er nå i kraftjusteringsmodus. Og så vil du se en figur "3" med blitzpunkt vises på skjermen.
c) Trykk OPP-knappen for å øke kraftinnstillingen eller NED-knappen for å redusere kraftinnstillingen. Minimumskraften er "1", og den kan justeres oppover. Maksimal kraft er "5".
d) Trykk på SET-knappen for å bekrefte settet, og det vil automatisk gå tilbake til standby-

MERK: Kraften er satt på "3" som standard fra fabrikk.
FORSIKTIG: Hvis du endret hastighetsalternativet igjen, vil det oppheve den forrige reisegrensen.
Hastighetsjusteringsfunksjonen vil bare være tilgjengelig etter at du har tilbakestilt reisegrensen.
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter på OPP- knappen til "3" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i hastighetsjusteringsmodus. Og så vil du se en bokstav "A" med blitzpunkt vises på skjermen.
c) Trykk OPP & NED -knappen for å velge hastighet. Figur "8" betyr 80 % av kjørehastigheten. Figur "A" betyr full hastighet.
d) Trykk på SET- knappen for å bekrefte innstillingen, og den vil automatisk gå tilbake til standby-status og vise "II".
MERK: Kjørehastigheten er satt på full hastighet "A" som standard fra fabrikk.
2 – Reduser tiden
4. INNSTILLING AV AUTOMATISK STENGING OG TID
MERK: Vi anbefaler at sikkerhetsfotostråler brukes i alle installasjoner der Auto Closefunksjonen er aktivert.
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter OPP- knappen til "4" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET- knappen igjen, enheten er nå i automatisk lukkejusteringsmodus. Og så vil du se et tall "0" med blitzpunkt vises på skjermen.
c) Trykk OPP / NED- knappen én gang for å stille inn automatisk lukketid (0\~9).
Trykk OPP- knappen for å øke tiden, eller NED-knappen for å redusere tiden.
Lukketiden er 15 sekunder*N, N=0\~9. Maksimal tid er 135s. For å deaktivere Auto Close-funksjonen, sett tiden til null (0).
d) Trykk på SET- knappen for å bekrefte settet og det går tilbake til standby
status automatisk og viser "II".

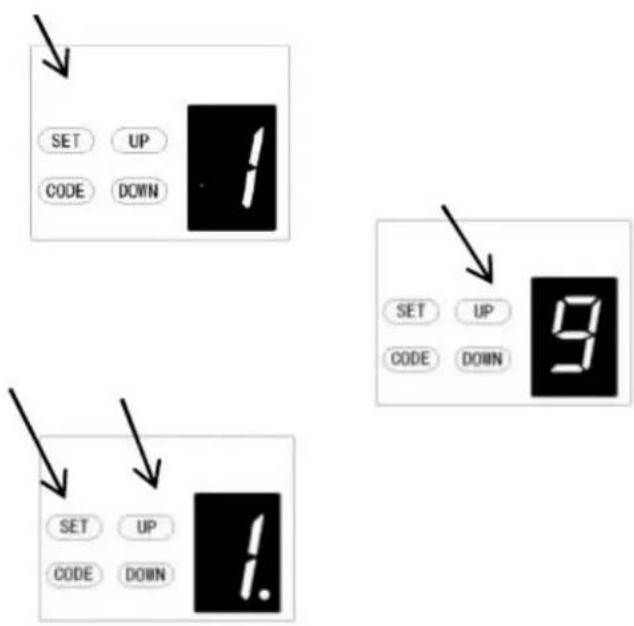

MERK:
- Lukketiden er satt til "0" som standard fra fabrikk.
- Hvis fotocellefunksjonen er på, og den er brutt av hindringen, vil den automatiske lukketiden stoppe en stund, og deretter fortsette den automatiske lukketiden igjen.
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter OPP- knappen til "5" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i automatisk lukketilstandsjusteringsmodus. Og så vil du se en figur "1" med blitspunkt vises på skjermen.
c) Trykk på OPP / NED -knappen én gang for å stille inn autolukkingstilstanden. Du kan velge "1" eller "2" sett.
Figur "1" betyr at døren kun kan lukkes automatisk når den er i åpen grenseposisjon.
Figur "2" betyr at døren kan lukkes automatisk mens døren er i hvilken som helst posisjon.
d) Trykk på SET- knappen for å bekrefte innstillingen, og den vil automatisk gå tilbake til standby-status og vise "Il".
2 - Reduser
MERK:
- Lukketilstanden er satt til "1" som standard fra fabrikk.
- Døren vil kun lukkes automatisk mens den er i åpningsprosessen, men kan ikke lukkes automatisk etter at den er stoppet mens den er i lukkeprosessen.
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter på OPP- knappen til "6" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i modus for justering av LED av forsinkelsestid. Og så vil du se en figur "3" med blitzpunkt vises på skjermen.
c) Trykk på OPP / NED- knappen én gang for å stille inn forsinkelsestiden for LED-av (1\~9).
d) Trykk OPP- knappen for å øke tiden, eller NED- knappen for å redusere tiden.
Forsinkelsestiden er 1 minutt*N, N=1\~9.
Maksimal forsinkelsestid er 9 minutter.
e) Trykk på SET- knappen for å bekrefte settet og det vil automatisk gå tilbake til standby-status og vise "II".
MERK: LED av forsinkelsestid er satt på "3" som standard fra fabrikk.
2 - Reduser tiden
2 – Reduser høyden
7. REVERSERINGSH∅YDEINNSTILLING
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter OPP-knappen til "7" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i reverseringshøydejusteringsmodus. Og så vil du se et tall "0" med blitzpunkt vises på skjermen.
c) Trykk OPP / NED- knappen én gang for å stille inn reverseringshøyden mens du lukker (0\~9).
d) Trykk OPP- knappen for å øke, eller NED-knappen for å redusere.
Figur "0" betyr at døren går ♦l bake ♦l den åpne grenseposisjonen. Figur 1\~9 betyr at døren vil gå ♦l bake ♦l posisjonen for hele bevegelsen. En ♦del ♦l ni ♦del av hele reisen osv...
e) Trykk på SET- knappen for å bekrefte settet og det vil automatisk gå tilbake til standby-status og vise "ll".
MERK: Reverseringshøyden er satt på "0" som standard fra fabrikk.
8. DELVIS ÅPEN/H∅YDEINNSTILLING
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter OPP- knappen til "8" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET knappen igjen, enheten er nå i delvis åpen/høydejusteringsmodus. Og så vil du se et tall "0" med blitzpunkt vises på skjermen.
c) Trykk OPP/NED- knappen én gang for å velge om du vil åpne funksjonen for delvis åpning eller angi høyden for delvis åpning. (0-C). Trykk OPP- knappen for å øke, eller NED- knappen for å redusere.
Figur "0" betyr å lukke den delvis åpne funksjonen.
Figur "1" betyr at høyden er 2 cm.
Figur "2" betyr at høyden er 4 cm.
Figur "3" betyr at høyden er 8 cm
Figur "4" betyr at høyden er 12 cm
Figur "5" betyr at høyden er 20 cm
Figur "6" betyr at høyden er 40 cm
Figur "7" betyr at høyden er 60 cm
Figur "8" betyr at høyden er 80 cm
Figur "9" betyr at høyden er 100 cm
Figur "A" betyr at høyden er 120 cm
Figur "B" betyr at høyden er 140 cm
Figur "C" betyr at høyden er 160 cm
d) Trykk på SET- knappen for å bekrefte settet og det vil automatisk gå tilbake til
1 - ∅k
2 - Reduser
standby-status og vise "".
MERK:
- Delvis åpen/høyde er satt til "0" som standard fra fabrikk.
- Hvis du åpner funksjonen delvis åpen/høyde, vil knappens gjenkjenningsfunksjon bli deaktivert.
- Andre detaljer vennligst se bruksanvisningen til fjernkontrollen nøye.
- Hvis du aktivert funksjonen for delvis åpen og deretter deaktivert denne funksjonen senere, vær oppmerksom på at bare den kodede knappen du lente deg i i begynnelsen kan styre åpneren nå.

1
FUNKSJONSINNSTILLINGER FOR
SENDERKNAPPER GJENKJENNING
a) Trykk og hold inne SET- knappen for å gå inn i denne funksjonsinnstillingen til "9" vises på skjermen, og slipp deretter knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i funksjonsjusteringsmodus for knappgjenkjenning. Og så vil du se en figur "1" med blitspunkt vises på skjermen.
c) Trykk OPP / NED -knappen én gang for å velge om du vil at alle de 4 knappene kan kontrollere den eneste åpneren, eller bare den separate kodede knappen kan styre åpneren.
Figur "0" betyr at
knappgjenkjenningsfunksjonen er lukket. Det betyr at hvis du kodet 1 knapp med 1 åpner, så kan alle de 4 knappene på fjernkontrollen styre åpneren. Den passer for brukere som kun har 1 automasjonsdør hjemme.
Figur "1" betyr at
knappgjenkjenningsfunksjonen er åpen. Hvis du kodet den første knappen med den første åpneren, vil den første knappen være den eneste knappen på fjernkontrollen som kan kontrollere åpneren. Den passer for brukere som har mer enn 1 automasjonsdør/port hjemme.
d) Trykk på SET- knappen for å bekrefte innstillingen, og den vil automatisk gå tilbake til standby-status og vise "ll".
MERK:
- Knappegjenkjenningen er satt på "1" som standard fra fabrikken.
- Etter at du endret knappens avgjenkjenning til gjenkjennelse, vær oppmerksom på at bare den kodede knappen kan styre åpneren.
2 - Reduser
A. JUSTERING AV MYK STOPP AVSTAND
a) Trykk lenge på SET- knappen til "1" vises på skjermen, og trykk deretter på OPP-knappen kontinuerlig til "A" vises på skjermen for å gå inn i funksjonsinnstillingen.
b) Trykk på SET knappen igjen, nå har du kommet inn i innstillingsmenyen for myk stoppdistanse, og du vil se tallet "2" vises på displayet.
c) Trykk OPP/NED -knappen for å velge myk stoppavstand, du kan velge fra nivået "1-3", standardinnstillingen er "2", som betyr at myk stoppavstand er middels.
Tallet "1" betyr at den myke stoppavstanden er lang.
Tallet "2" betyr at den myke stoppavstanden er middels.
Tallet "3" betyr at den myke stoppavstanden er kort.
d) Trykk på SET- knappen for å bekrefte innstillingen.
"b" vises på skjermen for å gå inn i denne
OPP-
knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i uvitenhetsjusteringsmodus for reversering. Og
skjermen.
c) Trykk OPP / NED- knappen én gang for å
mens du lukker (0\~9).
d) Trykk OPP- knappen for å øke, eller NED-knappen for å redusere.
Figur 1\~9 betyr at døren fortsatt ikke kommer tilbake selv om det er hindringer i lukkebanen innenfor 1cm\~9cm fra lukkeposisjonen. Denne funksjonen er best egnet for Nord-Europa hvor det alltid vil snø på bakken.
e) Trykk på SET-
status og vise "II".
MERK: Reverseringshøyden er satt til "1" som standard fra fabrikk.
2 – Reduser høyden


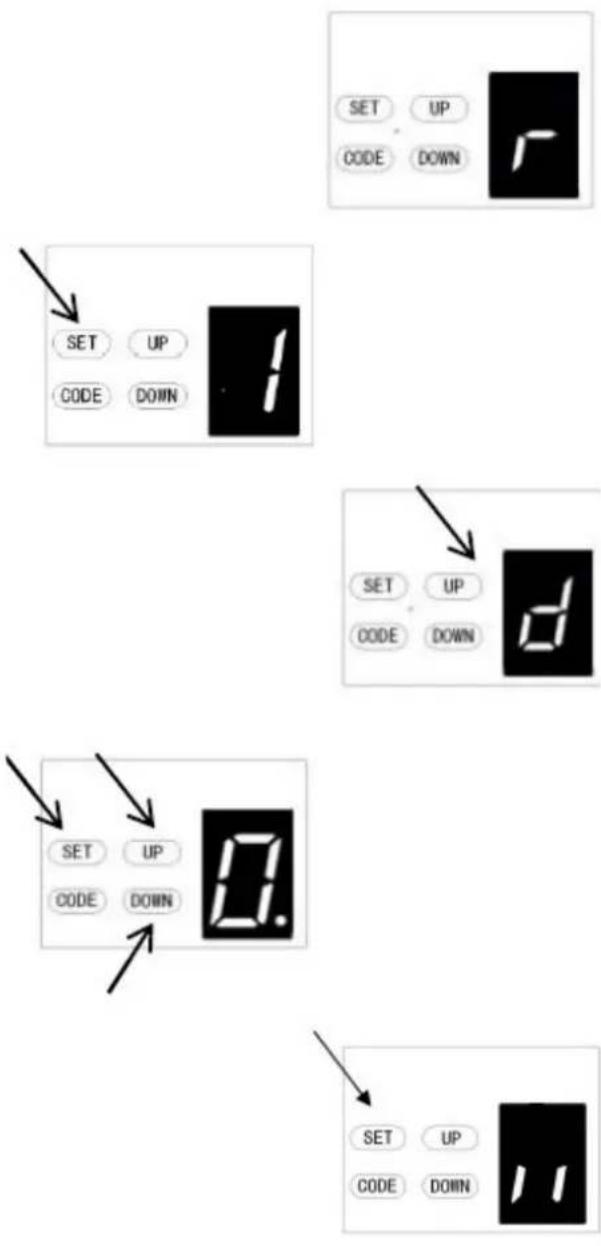

SET UP CODE DOWNC. INNSTILLING AV PASS D∅RBRYTER TYPE
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter OPP- knappen til "C" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i justeringsmodus for gangdørbrytertype. Og så vil du se et tall "0" med blitzpunkt vises på skjermen.
c) Trykk på OPP / NED -knappen én gang for å stille inn dørbrytertypen. Du kan velge "0" eller "1" sett.
Figur "0" betyr at gangdørfunksjonen normalt er åpen.
Figur "1" betyr at gangdørfunksjonen normalt er lukket.
d) Trykk på SET- knappen for å bekrefte innstillingen, og den vil automatisk gå tilbake til standby-status og vise "II".
MERK: Gangdørbryteren er satt på "0" som standard fra fabrikk.
d. INNSTILLING AV FOTOCELL PÅ/AV
MERK: Kontroller at fotocellen er riktig installert og bruk den
Normalt lukkede kontakter til tilbehørsklemmene på åpneren (fig. 22, fig. 23)
Merk også at fotostrålefunksjonen må deaktiveres hvis det IKKE er montert fotostråler, ellers kan ikke døren lukkes, og LED-displayet vil vise bokstaven "r" som en indikasjon.
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter OPP- knappen til "d" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET -knappen igjen. Enheten er nå i justeringsmodus for fotocelle PÅ/AV. Og så vil du se et tall "0" med blitzpunkt vises på skjermen.
c) Trykk på OPP / NED- knappen én gang for å sette PÅ/AV-bryteren for fotocellen. Du kan velge "0" eller "1" sett.
Figur "0" betyr at fotocellefunksjonen er lukket. Figur "1" betyr at fotocellefunksjonen er åpen.
d) Trykk på SET- knappen for å bekrefte innstillingen, og den vil automatisk gå tilbake til standby-status og vise "II".
MERK: Fotocellen er satt på "0" som standard fra fabrikk.
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter OPP- knappen til "E" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
Figur "2" betyr at tellesyklusen for vedlikeholdsalarmer er satt på 2000 ganger.
Figur "3" betyr at tellesyklusen for vedlikeholdsalarmer er satt på 3000 ganger.
Figur "4" betyr at tellesyklusen for vedlikeholdsalarmer er satt på 4000 ganger.
Figur "5" betyr at tellesyklusen for vedlikeholdsalarmer er satt på 5000 ganger.
MERK:
- Driftstelesyklusene er satt til "0" som standard på fabrikken.
- "t" vises på displayet og LED-lyset blinker 10 ganger raskt betyr at porten mistet balansen, anbefaler på det sterkeste vedlikehold for garasjeporter.
- "Sjekk" statusen, eller "Lær deg på nytt" reisegrensen etter advarsler om vedlikeholdsalarm.
Programmere kommunikasjonsfunksjonen
Fjerninnstilling
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter kort på OPP/NED - knappen til "F" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen (fig.1-2).
b) Trykk på SET-knappen for å vise statusen du velger (fig.3).
c) Trykk OPP/NED-knappen for å stille inn tilstanden "0-1" du ønsker (fig.4-5).
d) Trykk på SET-knappen for å bekrefte.
Figur "1" betyr at kommunikasjonsfunksjonen er åpnet, døren kan ikke stoppe i noen posisjon med
L. JUSTERING AV ÅPNING AV L∅FTEKRAFT
FORSIKTIG : Justeringen av åpningsløftekraften stilles inn automatisk under programmering. Normalt er ingen justering nødvendig.
a) Trykk og hold inne SET- knappen til "1" vises på skjermen, trykk deretter kort på OPP -knappen til "L" vises på skjermen for å gå inn i denne funksjonsinnstillingen, og slipp deretter knappen.
b) Trykk på SET- knappen igjen, enheten er nå i åpningsmodus for justering av løftekraft. Og så vil du se en figur "5" med blitspunkt vises på skjermen.
c) Trykk OPP- knappen for å øke pull-innstillingen eller DOWN -knappen for å redusere pull-innstillingen.
Minste løftekraft er "1", og den kan justeres oppover. Maksimal løftekraft er "9".
d) Trykk på SET- knappen for å bekrefte settet, og det vil automatisk gå tilbake til standby-status og

vise"
MERK : Løftekraften er satt på "5" som standard fra fabrikk.
Merk : Modellen som brukes for denne funksjonen bestemmes i henhold til det faktiske programmet.

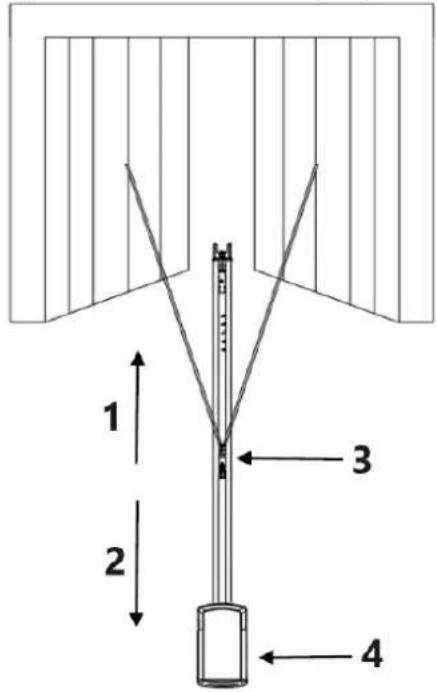

Programmering av motorreverseringsfunksjon
Funksjonen kan brukes på slagdører
- Etter at du har stilt inn denne funksjonen, åpnes slagdøren utover. Når du åpner døren, vil vognen bevege seg fremover. Når du lukker døren, vil vognen bevege seg bakover.
2 - Bakover
3 – Tralle
4 - Motorhode


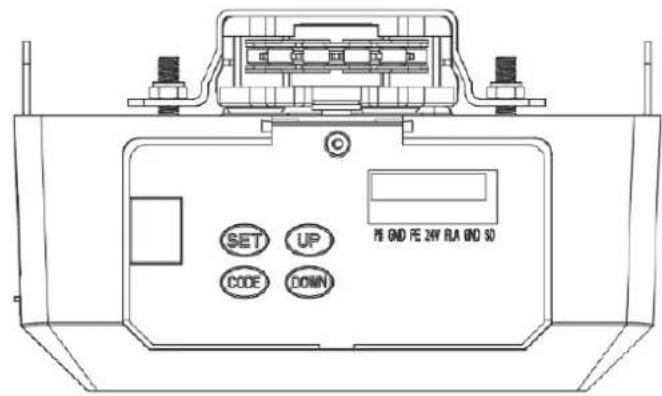

SET UP CODE DOWNFor flerfunksjonsmotor:

a) Trykk og hold inne SET- knappen til " " vises på displayet. Trykk deretter kort på NED- knappen for å velge "0"-funksjonen.
vise "12g den røde prikken i nedre høyre hjørne blinker.
c) Trykk deretter kort på OPP/NED- knappen for å velge funksjonen "0" eller "1". "0" er standard i fabrikkinnstilling, motorreverseringsfunksjonen er stengt. "1" betyr at motorreverseringsfunksjonen er åpen, døren vil bevege seg bakover.
d) Trykk deretter kort på SET- knappen for å bekrefte funksjonen du trenger.
Merk: Du må tilbakestille reisegrensen etter at du har valgt denne funksjonen.


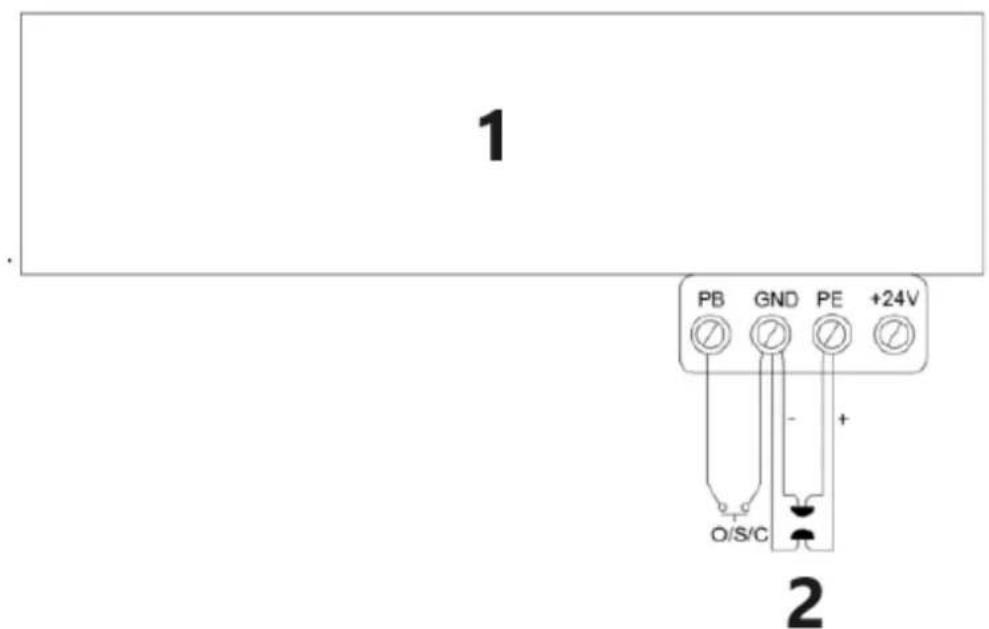

O/S/C-funksjonen kan brukes til en ekstern trykknappbryter for å betjene åpneren. Bryteren må ha spenningsfrie normalt åpne NC-kontakter (fig. 22

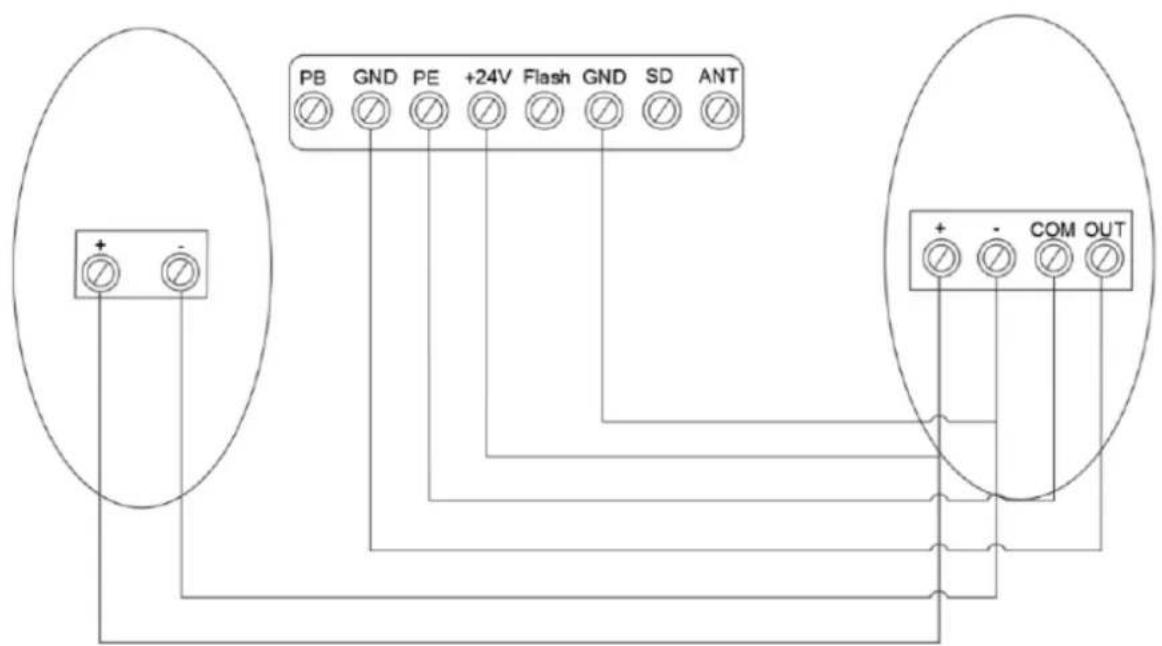

Fotostråletilkobling (valgfritt) – Fig. 22, Fig. 23
Bryterstyringstilkobling (valgfritt) – Fig. 22
Bemerke:
- Blits (forsiktig lys) bør være mindre enn 10W.
- PB (ekstern trykknapp) skal være "NO"-kontakt.
Figur 23
Annen terminalintroduksjon og applikasjon
-
O/S/C-grensesnittene er tilgjengelige. (Fig. 22) Legg til en ny O/S/C-knapp for å åpne eller lukke døren.
-

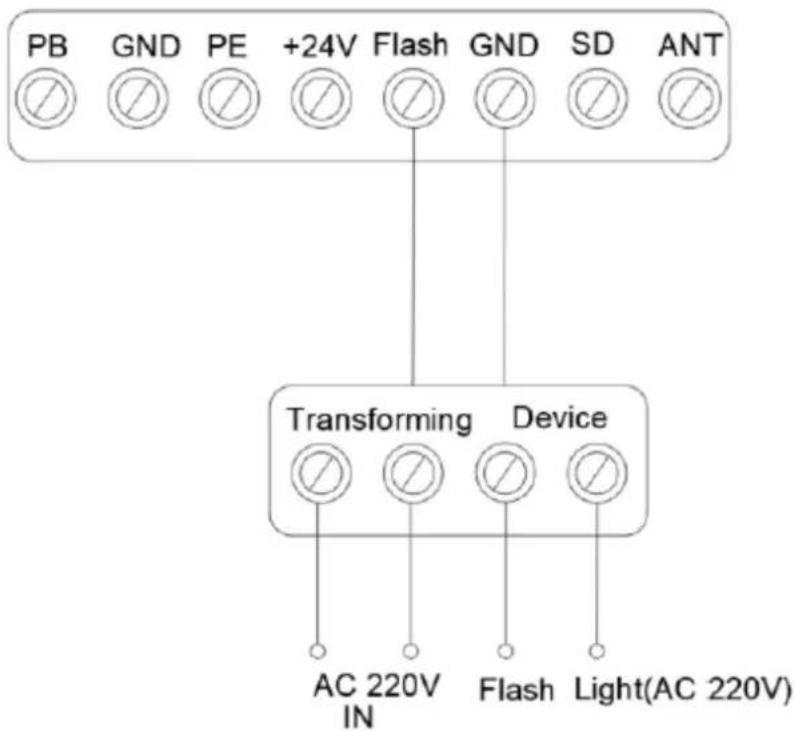

Blinklys funksjon. (Fig. 24, Fig. 25) Det er tilsvarende grensesnitt for denne funksjonen og gir 24v-35v blitslysspenning. Koble blitslyset med DC 24v-28v, strøm ≤ 100mA. Når du bruker AC 220V strømblitslys, må du matche en adapter og ledninger etter behov.
- Beskyttelse mot inngangsdør (SD) (fig. 24, fig. 25)
Denne funksjonen sikrer at døren ikke kan åpnes med mindre den lille gangdøren er lukket. Dørpanelet vil ikke bli skadet.
- Ekstern strømforsyning (BAT) og antenne (ANT), WIFI-port.(fig.25)
Ekstern strømtilkoblingsport, rød er koblet til "+" , svart er koblet til " -".
"WIFI" Denne porten settes inn i WIFI-modulen.
"ANT" mottakssignalfunksjon Antennegrensesnitt.
-
Ingen spesiell vedlikehold er nødvendig for det logiske kretskortet.
Sjekk døren minst to ganger i året om den er riktig balansert, og alle fungerende deler er i god stand eller ikke.
Kontroller reverseringsfølsomheten minst to ganger i året og juster om det er nødvendig.
Sørg for at sikkerhetsanordningene fungerer effektivt (fotostråler osv.) -
Bytte av lyspære:
Merk: Sørg for at strømforsyningen er slått av før du skifter lyspæren. Og sørg for at spenningen til den nye lyspæren er i samsvar med den lokale spenningen og at effekten er innenfor 10 watt.
Demonter skruene på lampedekslet. Ta bort lampedekslet og vri deretter av det gamle LED-lyset mot klokken. Fest det nye LED-lyset og lampedekslet.
- Angående vedlikeholdsalarmfunksjonen:
LED-lys blinker 10 ganger raskt betyr at porten mistet balansen, anbefaler på det sterkeste vedlikehold for garasjeporter. "Sjekk" statusen, eller "Lær på nytt" reisegrensen etter advarsler om vedlikeholdsalarm.
Merk: En uhøflig betjeningsdør kan påvirke levetiden til den automatiske åpneren på grunn av feil belastning og vil unngå garantien.
SMART D∅R--USB 02
Finn det tilsvarende USB-grensesnittet og sett inn Wi-Fi-modulen (Fig1, 2).
Funksjonsinstruksjon:
- Programmering av åpne og lukke grenser
- Fjernkoding
- Innstilling av LED av forsinkelsestid
- Automatisk lukking og tidsinnstilling
- Delvis åpen/høydeinnstilling

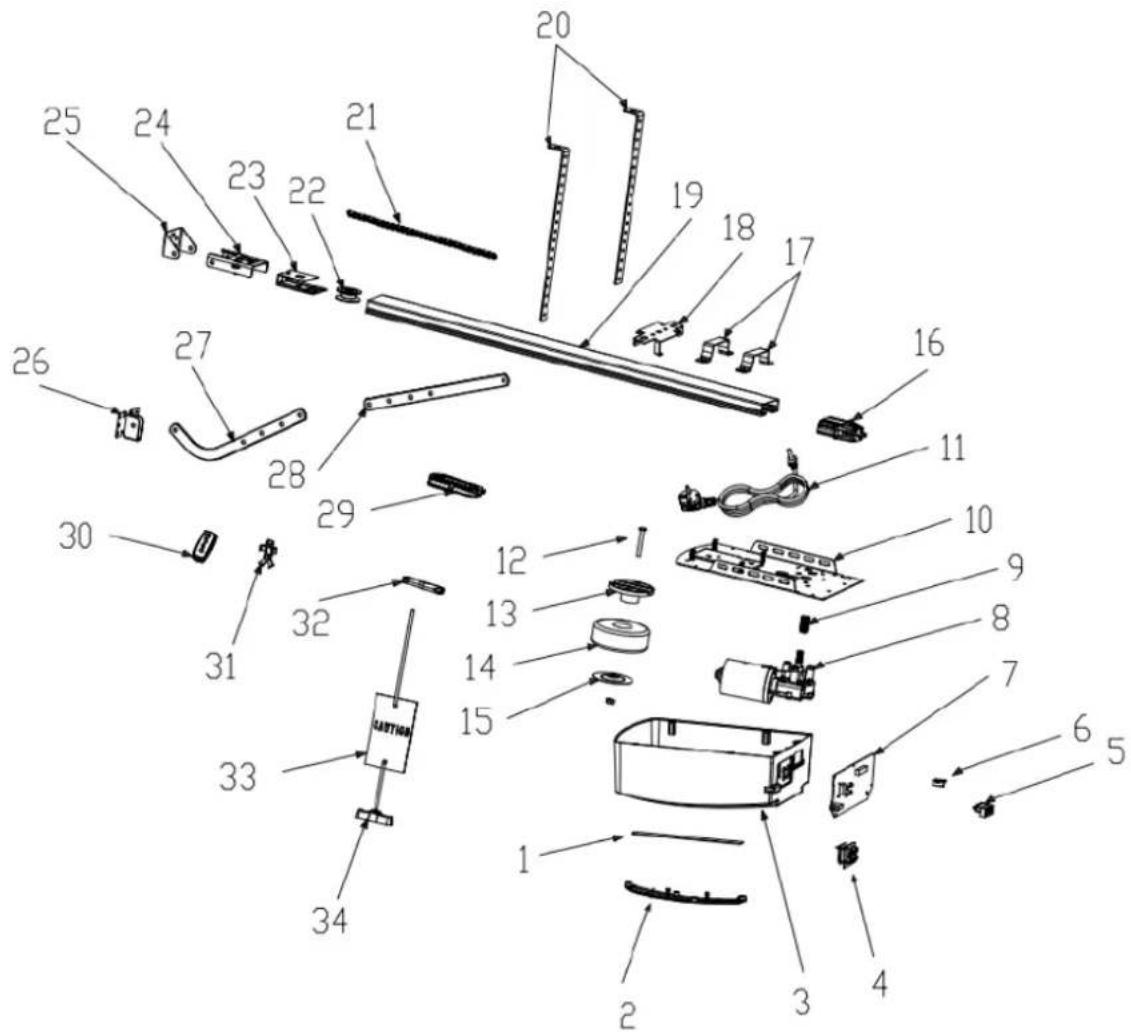

DELELISTE FOR C -SKINNEÅPNER

Løsning av problemer
| Feil utseende | Årsak til feil | Løsninger |
| Døråpner virker ikke.LCD-skjermen er ikke lyssterk | 1. Strømforsyning2. Pluggledningen løsner | 1. Kontroller om motorkontakten er spenningsatt2. Sjekk om sikringsrøret er ødelagt3. Sjekk om lavspenningsledningen til transformatoren er koblettil strømkortet4. Sjekk om bändkabelen er plugget inn5. Sjekk om det er 26v AC på transformatorens lavspenningsside,hvis det er 26v AC, bytt ut PCB. Hvis ikke, skift ut transformatoren |
| Posisjon mangler | Systemfeil | Tilbakestill reisegrensen |
| [Mens du lærer, den digitale skjermen] | Reis mindre enn 30 cm eller mer enn 9 m | Tilbakestill reisegrensen |
| [05ZC]Digital skjermÄpner virker ikke eller slutter å virke | Ustabil spenning eller dør mistet balansen | 1. Sjekk strømforsyningen2. Juster dørbalansen |
Äpner virker ikke Digital skjerm | Klarer ikke å lære opp og nedgrenseinnstillingenLær opp og ned grenseinnstillingen feil | Lær "OPP" og "NED" grensen for reise igjen, følg bruksanvisningen |
| LED er alltid på | Kontrollpanelet er ødelagt ellerstrømforsyningskortet er ødelagt | Bytt ut kontrollkortet eller strømkortet. |
Når du åpner døren med fjernkontroll,åpneren stopper automatisk etter å ha kjørt10 cm Digital skjerm | Hallsensorledningen er løs eller skadet | Åpne dekselet, sjekk Hall-sensorledningen, koble til igjen ellerskift ut. |
Äpner virker ikke.Hør relé 'kaka'-lyden Digital skjerm | Ledningen mellom girmotor og brettløsner | Åpne dekselet og sjekk ledningen mellom girmotoren og kortet. |
Äpner stopper automatisk etter å ha kjørt 10cm Digital skjerm | Ledningen mellom girmotor og kort erplugget omvendt | Slå av først, åpne dekselet og snu pluggledningen mellomgirmotoren og kortet. Tilbakestill reisegrensen. |
Døren er kun i bevegelse.Ikke arbeid når du beveger deg ned og den digitale skjermen | Fotocellefunksjonen har vært effektiv,men uten å koble til noen fotocelleenhet. | Slå av fotocellefunksjonen hvis det ikke er noen fotocelleenhettilkoblet. Se bruksanvisningen.3. Sjekk om fotocellen er riktig tilkoblet, eller om det er noenhindring mellom fotocellen. |
| Døren er helt åpen, lukkes automatisk etteren stundLED-lys blinker 4 ganger 29 | Automatisk lukkefunksjon er slått på | Still inn den automatiske lukkingstiden, eller slå av denautomatiske lukkingsfunksjonen.(Se bruksanvisningen) |
| Når døren stopper, lyser varsellampen alltid | Strømkortet er ødelagt | Skift ut strømkortet |
| LED-lys virker ikke | 1. LED-ledningen er ikke tilkoblet2. Lysdioden er ødelagt3. Kretskortet er ødelagt | 1. Sjekk LED-ledningen2. Bytt ut lysdioden3. Bytt ut kretskortet |
| Døren reverseres automatisk til øvre grensefør døren lukkes helt | I drift med automatisk reversfunksjonDøren er ikke riktig installertDet er en blokk i bevegelse | 1.Sjekk blokkposisjonen til døren og still inn bevegelsesgrensen pånytt2. ∅kt kraftnummer for automatisk reversering |
| Døren stopper automatisk når den åpnes | I drift med automatiskbeskyttelsesfunksjon når hindringeroppdagesDøren er ikke riktig installertDet er en blokk i bevegelse | 1.Sjekk blokkposisjonen til døren og still inn bevegelsesgrensen pånytt2. ∅kt kraftnummer for automatisk reversering |
| Fjernkontrollen kan ikke brukes ellerdriftsavstanden er kort | 1. Flatt batteri2. Antennen er løs eller ikke godtforlenget3. Interferens rundt i nærheten | 1. Bytt nytt batteri2. Forlenget antennen på åpneren3. Bli kvitt forstyrrelser |
| Kan ikke kode i de nye fjernkontrollene | Ny fjernkontroll er ikke kompatibel medåpner | Velg kun vår fjernkontroll |
Digital skjerm | Den lagrede fjernkoden er full | Slett alle lagrede koder(Se bruksanvisningen) | |
Standby, digitalt display | Dør i dør funksjonseffekter | Sjekk døren i dørbryteren | |
| Åpneren fungerer mens døren ikke beveger seg | Motorakselhylse slitt | Skift ut motorakselhylsen | |
| Batteriet leverer ikke strøm | 1. Batteriet er tomt2. Batteriledningen er plugget omvendt3. Batteriledningen er brutt | 1. Bytt batteri2. Åpne dekselet, sjekk "+" "-" på batteriet3. Skift ut batteriledningen | |
| Andre unormale problemer | Eksterne enheter er ikke kompatible med åpneren | Fjern alle eksterne enheter. Hvis de unormale problemene fortsatt eksisterer, bytt ut kretskortet | |
Digital skjerm | Garasjeportsystemet trenger vedlikehold | Garasjeporten og motoren trenger totalt vedlikehold | |






Digital skjerm
Digital skjerm
Digital skjerm
Digital skjerm
digitale skjermen
Digital skjerm
Standby, digitalt display
Digital skjerm
