BRUKSANVISNING GDOOR-002A MSW

a) Portskinne og hjul

b) Låge endefang
c) Styreruller til port
d) Kofanger til portstop

KLARG∅RING AF PORT

STP: ekstern trykknap til stop

PED: ekstern lukkekontakt med trykknap

3.4. Rengøring og vedligeholdelse

Denne bruksanvisningen er oversatt ved hjelp av maskinoversettelse. Det er gjort rimelige anstrengelser for å gi en nøyaktig oversettelse, men ingen automatisk oversettelse er perfekt, og det er heller ikke meningen at den skal erstatte menneskelige oversettere. Den offisielle bruksanvisningen er den engelske versjonen. Eventuelle uoverensstemmelser eller forskjeller i oversettelsen er ikke bindende og har ingen juridisk virkning med hensyn til overholdelse eller håndhevelse. Hvis det oppstår spørsmål knyttet til nøyaktigheten av informasjonen i brukerhåndboken, henvises det til den engelske versjonen av innholdet, som er den offisielle versjonen.

Tekniske data

Parameter beskrivelse	Parameter verdi
Produktnavn	Skyveportåpner
Modell	MSW-GDOOR-002A
Nominell spenning [V~] /Frekvens [Hz]	Inngang AC 230/50Utgang 24/50 DC
Nominell strøm [A]	10
Nominell effekt [W]	170
Beskyttelsesklasse	I
Arbeidssyklus	S2 20 min
Mål [bredde x dybde x høyde; mm].	260 x 210 x 278 (bare motor)
Vekt [kg]	14,6 (kun motor)
Portens bevegelseshastighet [m/min]	16
Maks dørvekt [kg] / lengde [m]	800 / 12
Driftsavstand for fjernkontrollen [m]	≤30
Arbeidsmiljøtemperatur [°C]	-20 - +70

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske

retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

CE		Produktet oppfyller de relevante sikkerhetsstandardene.
		Les instruksjonene før bruk.
		Produktet må resirkuleres.
		ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen.(generelt advarselsskilt)
		OBS! Advarsel om elektrisk støt!
		OBS! Roterende deler, fare for sammenfiltring!
		Ikke rør!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

Den originale bruksanvisningen er skrevet på tysk. Andre språkversjoner er oversettelser fra tysk.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene for å referere til:

Skyveportåpner

2.1. Elektrisk sikkerhet

a) Hvis det ikke kan unngås å bruke apparatet i fuktige omgivelser, bør det brukes en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.
b) Ikke bruk enheten hvis strømledningen er skadet eller viser tydelige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens servicesenter.
c) OBS! LIVSFARE! Senk aldri apparatet ned i vann eller andre væsker under rengjøring.
d) Før første gangs bruk, kontroller om hovedspenningstypen og strømmen samsvarer med de angitte dataene på typeskiltet.

2.2. Sikkerhet på arbeidsplassen

a) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
b) Hvis du er usikker på om produktet fungerer som det skal, eller hvis du oppdager skader, må du kontakte produsentens servicesenter.
c) Kun produsentens servicesenter kan utføre reparasjoner på produktet. Ikke forsøk å utføre reparasjoner selv!

d) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
e) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.
f) Oppbevar emballasjedeler og små monteringsdeler på et sted som er utilgjengelig for barn.
g) Hvis dette apparatet brukes sammen med annet utstyr, skal de øvrige bruksanvisningene også følges.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.3. Personlig sikkerhet

a) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
b) Ikke bruk løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
c) Fjern alle justeringsverktøy og skiftenøkler før du slår på apparatet. Et verktøy eller en nøkkel som blir sittende igjen i den roterende delen av apparatet kan forårsake personskader.
d) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
e) Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk!

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis "ON/OFF"-bryteren ikke fungerer som den skal (ikke slår enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
d) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.

e) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten.
f) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.
g) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
h) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.
i) Det er forbudt å gjøre inngrep i apparatets struktur for å endre dets parametere eller konstruksjon.
j) Hold produktet borte fra ild og varmekilder.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Dette produktet er designet for å åpne/lukke en skyveport ved hjelp av en fjernkontroll.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

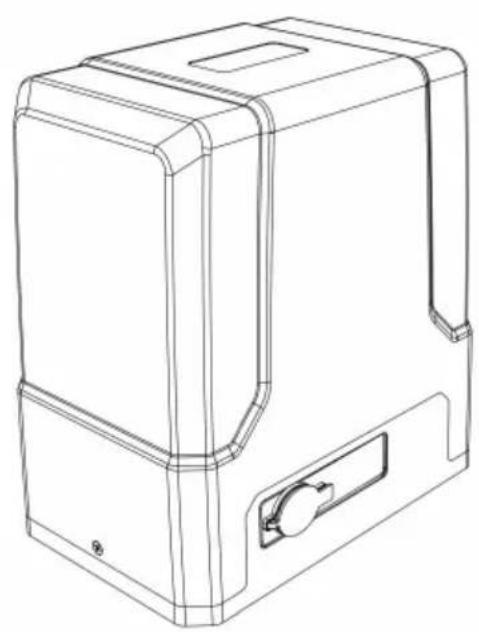

3.1. Beskrivelse av enheten

3.3.1 Deleliste

Nei	Bilde		Navn	Antall
1			Motor 1
2			Manuell utløsernøkkel 2
3			Fjernkontroll 2
4			Tilbehørsboks 1
4-1			Grensebryter stoppbrakett 2
4-2			Grensebryter Stoppmagnet 2
4-3			Grensebryter StoppmagnetMonteringsskruer M6X18	2
4-4			Mutter M8 4
4-5			Flatskive ø8 2
4-6			Fjærskive ø8 2
5			Ankerbolt M8 4

5-1		Mutter M8 8
5-2		Flatskive ø8 8
5-3		Fjærskive ø8 8
6		Port flytte stativ 8
Merk: ekstra festedeler er reservedeler

3.2. Forberedelse og bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke være høyere enn 70°C. Sørg for god ventilasjon i rommet der apparatet brukes. Enheten skal alltid festes på en jevn, stabil og tørr overflate. Plasser enheten slik at du alltid har tilgang til den manuelle utløseren (manuell modus). Strømledningen som er koblet til apparatet, må være forskriftsmessig jordet og stemme overens med de tekniske opplysningene på produktetiketten.

MONTASJE

MERK: den elektriske installasjonen bør utføres av en kvalifisert elektriker, også enhver av dens ytterligere modifikasjoner. Installasjonen må fullføres med strømmen av/frakoblet strømforsyning!

Portåpneren vil åpne porten til høyre side som standardinnstilling. Som standard monteres åpneren på høyre side (se bildene nedenfor):

Før installasjon test portåpneren ved å koble den til en strømkilde og trykke på fjernkontrollen. Trykk på åpningsknappen (a), utgangsgiret roterer (b), trykk deretter på stoppknappen (a), utgangsgiret slutter å rotere. Til slutt, trykk på lukkeknappen (a), utgangsgiret roterer i motsatt retning. Dette vil gi deg en

NO

forståelse av måten åpneren vil flytte porten på og sikrer at den fungerer som den skal:

Hvis porten din må åpnes fra den andre retningen (til venstre – se bilder under), må åpneren monteres på venstre side som vist:

Noen universelt nyttige og anbefalte komponenter for portinstallasjon, men ikke inkludert i settet:

a) Portskinne og hjul
b) Portendelås
c) Gateføringsruller
d) Støtfanger for portstopp

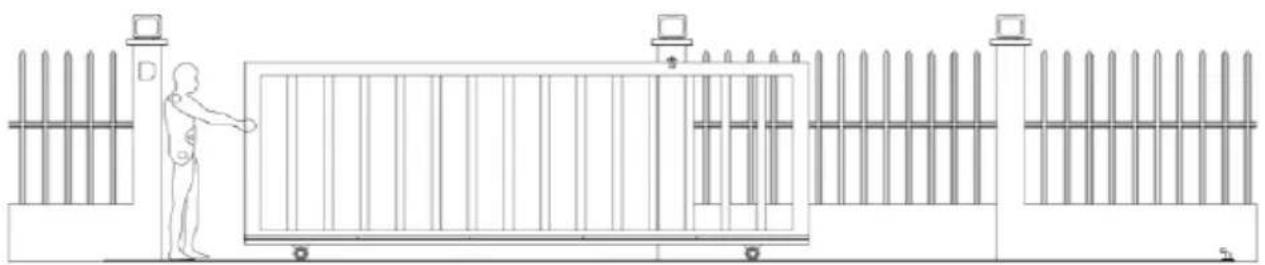

FORBEREDELSE AV PORT

• Sørg for at skyveporten er riktig installert.
• Porten er vannrett og vannrett og porten kan gli jevnt frem og tilbake när den flyttes for hånd før du monterer portåpneren.
• Hjul og styreruller skal rotere lett og være fri for skitt eller skitt.
• Spor skal være flatt, plant og godt festet.
• Eventuell feiljustering i porten vil påvirke ytelsen til den automatiske portåpneren.

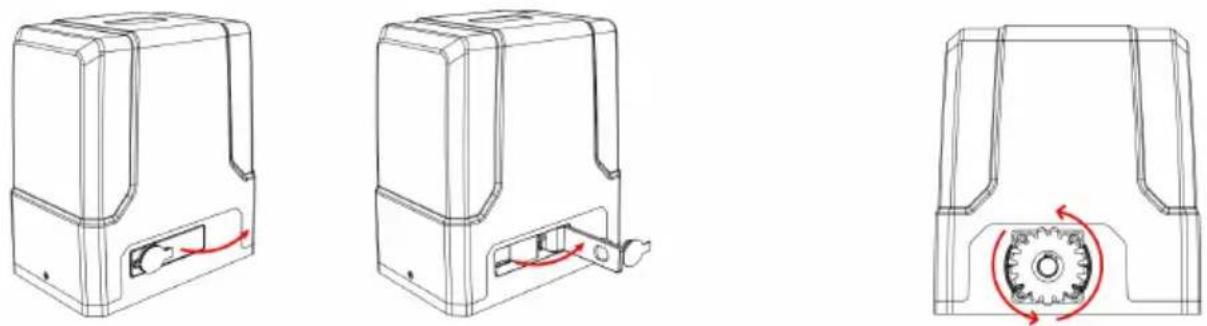

Sett inn nøkkelen og åpne den manuelle utløserstangen for å aktivere motoren i manuell modus og kontroller at motorens utgangsgir roterer fritt for hånd:

• Fjern låsdekselet.
• Sett nøkkelen inn i låsen og vri den åpen.
• Åpne den manuelle utløserstangen til 90 °.
• I manuell modus skal giret dreie fritt og porten kan betjenes for hånd.

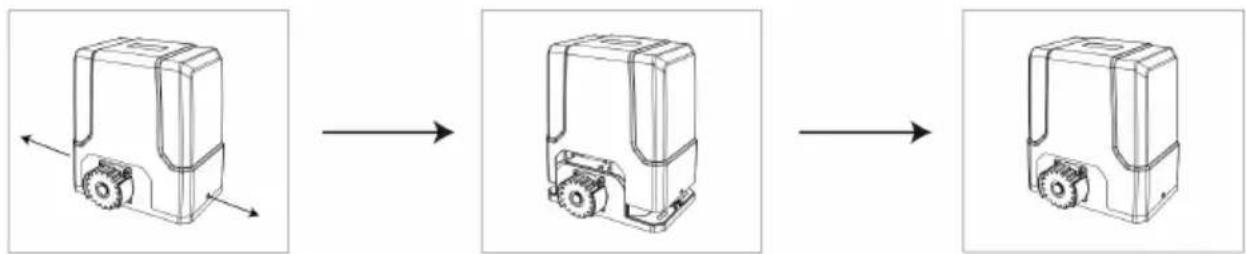

FJERNE/INSTALLERE MOTORDEKKSEL

Skru av de to dekselskruene på hver side av motordekselet og fjern det fra toppen:

MOTORBASJEFESTING

- Innstøp forankringsboltene i henhold til hullene i motorbasen før du slår sammen (se bildet nedenfor):

NO

- Etter betongherding, bolt motoren med M8x40 mm bolter, fjær og flate skiver som følger med og stram til etter behov. Høyden kan justeres litt med bunnbolter (se bildet under):

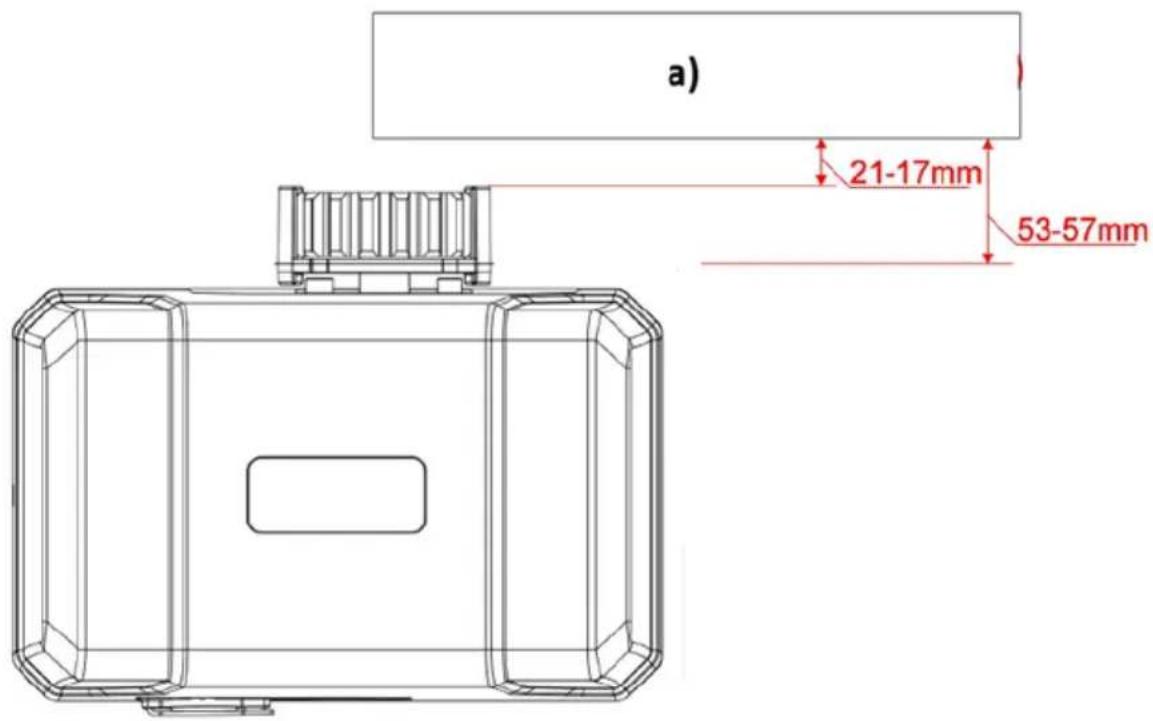

MONTERING AV MOTOREN

• Monter motor på betongfoten.
• Sørg for at motorutgangsgiret og girstativet er riktig justert. Gir og tannstang bør være sentrert så mye som mulig.
  • Ta motoren vekk fra monteringsplaten.

a) 21-17mm 53-57mm

a) Skyveportramme i åpen stilling

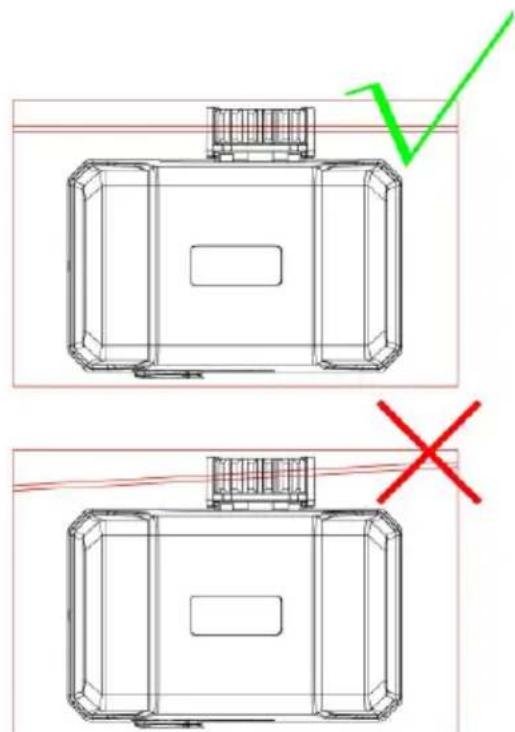

GIRSTÅND OG MOTOROPPRETTING

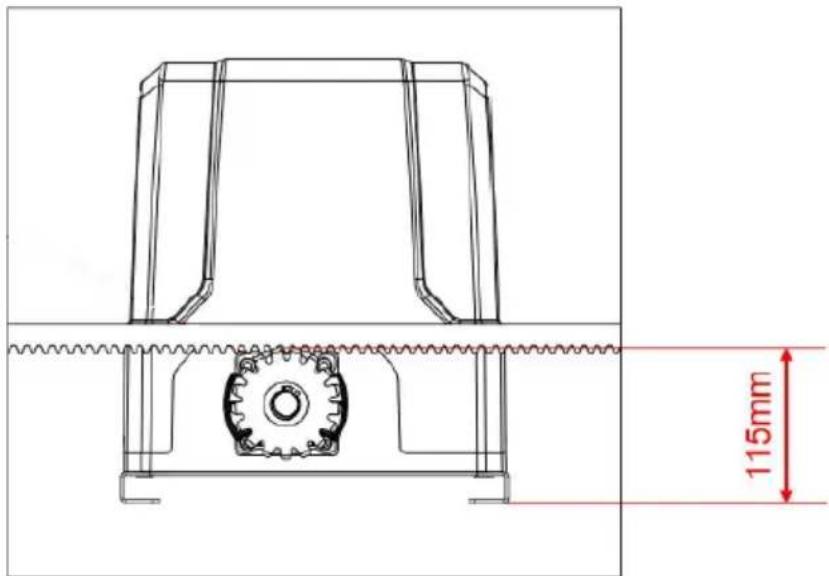

- Se bildet nedenfor for anbefalt monteringshøyde for girstativ:

115mm

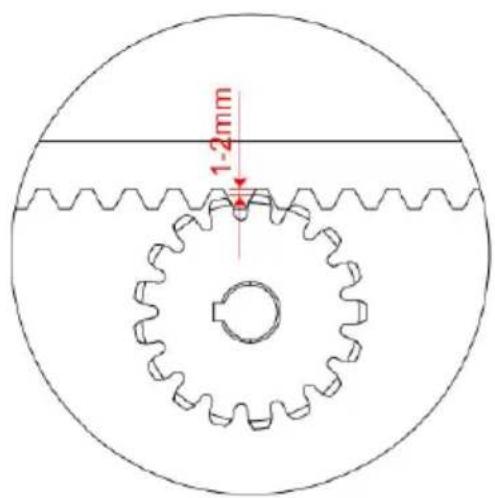

- Sørg for at utgangsgiret har en minimumsklaring på 1-2 mm langs hele lengden av girstativet montert på porten. Gir og tannstang må være riktig innrettet. Utgangsgiret for portåpneren skal under ingen omstendigheter bære noen vekt av porten. Det er oppgaven til porthjulene eller hjulene å bære vekten av porten (se bildet nedenfor):

1-2mm

- Hvis porten ikke glir fritt beveget for hånd, juster høyden på girstativet tilsvarende til hele lengden av porten glir fritt når den betjenes manuelt.

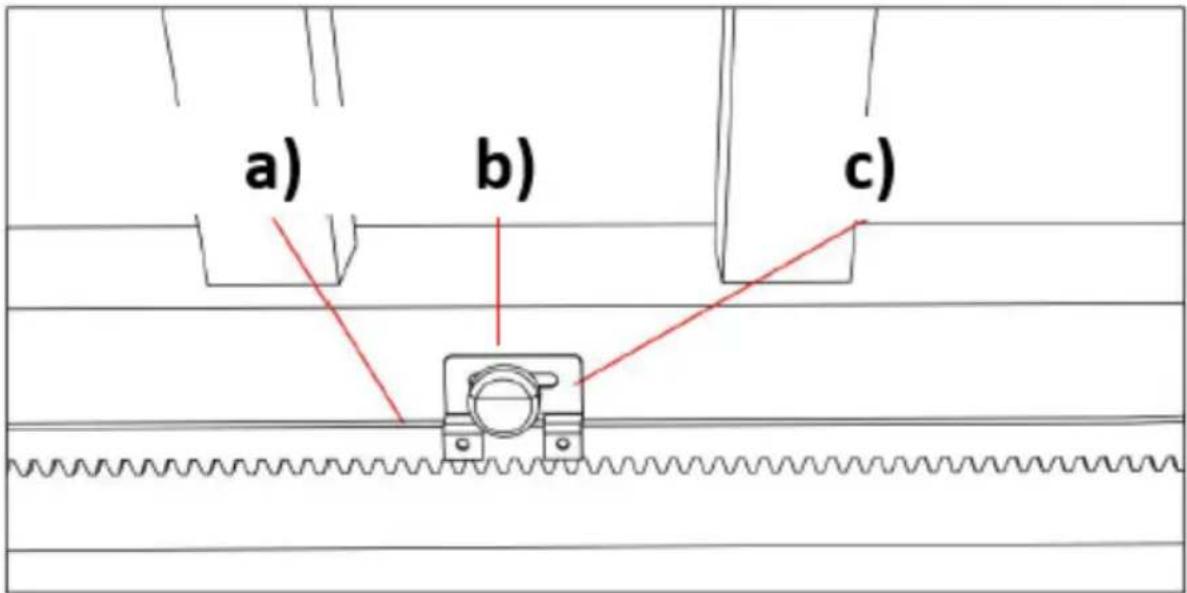

GRENSEBRYTER STOPPER

a) b) c)

a) Girstativ
b) Grensebryter stopp
c) Stoppfeste for grensebryter

Inkludert i enhetssettet er to magnetendebryterstopper med to forskjellige polariteter: stopp i svart farge (N), stopp i blå farge (S). Disse to stopperne må monteres på girstativene på porten din for å sikre sikker drift. Før du monterer endebryterstoppene, bør du installere dem på brakettene først. Etter montering, sett på kontrollkortet for å sette porten i manuell kontrollmodus (se avsnittet

"Manuell kontrollmodus"), betjen deretter motoren til å kjøre til sin åpne eller lukkede endebryterposisjon for å sjekke om endebryteren kan godt kontaktet.

ADVARSEL: Dårlig kontakt mellom endebryteren og endebryterens stoppere kan være farlig, fordi det kan føre til at porten krasjer, skade den indre strukturen til motoren, dessuten kan porten gli av styreskinnen.

Endebryterens stoppmagnet er utformet for å gjenkjenne portens kjøreretning og dens nåværende posisjon. Under portbevegelse vil den magnetiske endebryteren, som er installert inne i motoren, oppdage endebryteren stopper magneter når den passerer dem, og etter detektering vil kontrollkortet lagre portens kjøreretning og endebryterens stoppposisjon for å aktivere porten kjør til innstilt endebryterposisjon.

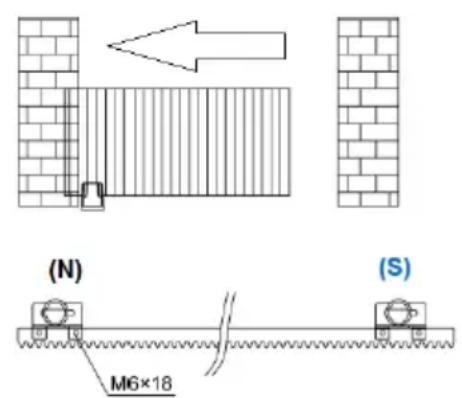

For å endre portåpneren fra høyremontert (standardinnstilling) til venstremontert, bør du kun sette den på kontrollkortet, det er ikke nødvendig å bytte de to magnetendebryterstoppene. Det er veldig viktig å velge endebryterens stoppposisjon og sørge for at polaritetene er riktige.

Installasjonstegning av endebryterstopppolariteter for høyre og venstre portbevegelse:

(S)
(N) - svart magnet
(S) – blå magnet
Hvis du ikke er sikker på at polaritetene til de to magnetendebryterstoppene er riktige, må du betjene den på kontrollkortet for å gå inn i manuell kontrollmodus, og sjekk om porten stopper när den kommer til grensebryterposisjon.

Anbefalt monteringshøyde for endebryterstoppbraketten:

NO

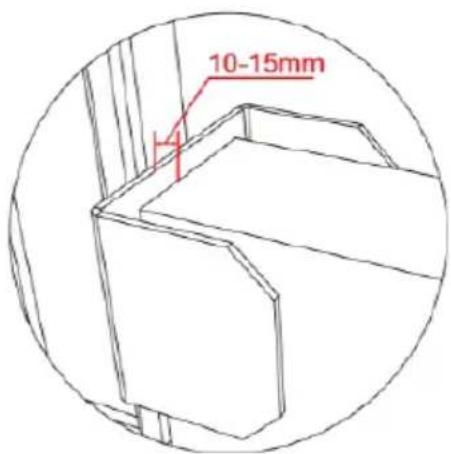

a) Installasjonshøyden på magnetendebryterens stopper må være parallell med sporet på den magnetiske endebryteren og være sentral. For mye forskyvning opp og ned vil påvirke deteksjonen!

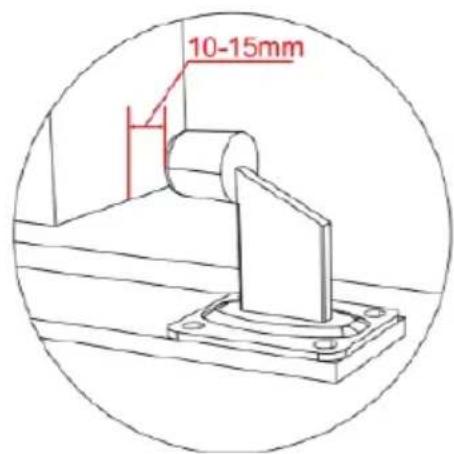

b) Avstanden mellom magnetens endebryterstopp og den magnetiske endebryteren bør være mindre enn 3 cm.

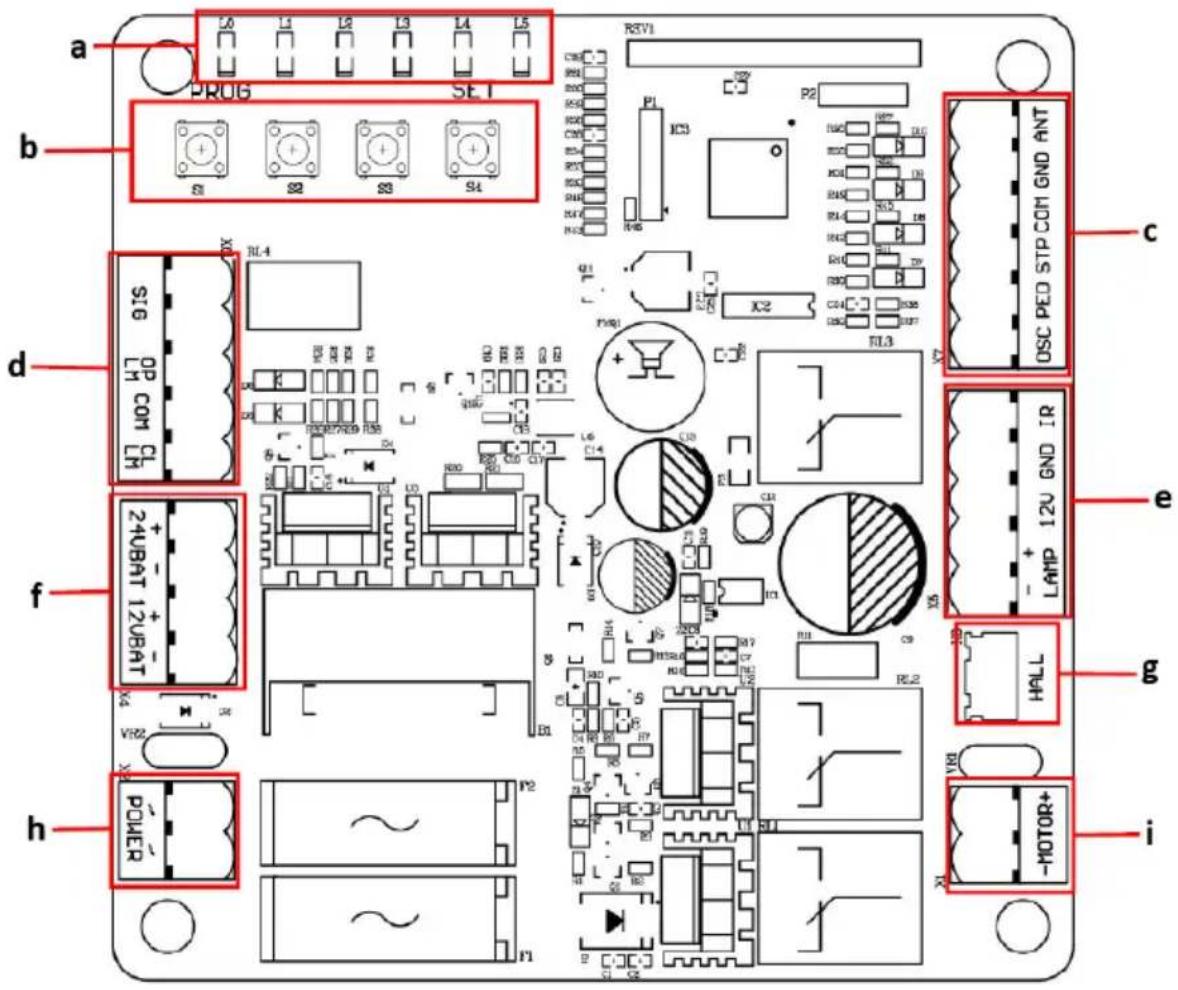

KABLING OG PROGRAMMERING

a PROG SE1 b S1 S2 S3 S4 RL4 SI6 OP COM CL d 24UBAT 12UBAT f POWER h REV1 C00 R00 R01 IC3 P1 IC2 IC3 IC4 IC5 IC6 IC7 IC8 IC9 IC10 IC11 IC12 IC13 IC14 IC15 IC16 IC17 IC18 IC19 IC20 IC21 IC22 IC23 IC24 IC25 IC26 IC27 IC28 IC29 IC30 IC31 IC32 IC33 IC34 IC35 IC36 IC37 IC38 IC39 IC40 IC41 IC42 IC43 IC44 IC45 IC46 IC47 IC48 IC49 IC50 IC51 IC52 IC53 IC54 IC55 IC56 IC57 IC58 IC59 IC60 IC61 IC62 IC63 IC64 IC65 IC66 IC67 IC68 IC69 IC70 IC71 IC72 IC73 IC74 IC75 IC76 IC77 IC78 IC79 IC80 IC81 IC82 IC83 IC84 IC85 IC86 IC87 IC88 IC89 IC90 IC91 IC92 IC93 IC94 IC95 IC96 IC97 IC98 IC99 I00/SPD STP COM GND ANT OSC PED STP COM GND ANT LAMP 12U GND IR HALL i-MOTOR+ -

a) Indikatorlys
b) Innstillingsknapper
c) Termina X7
d) Terminal X6
e) Terminal X5
f) Terminal X4
g) Hallinjeterminal
h) Terminal X2
i) Motorlinjeterminal

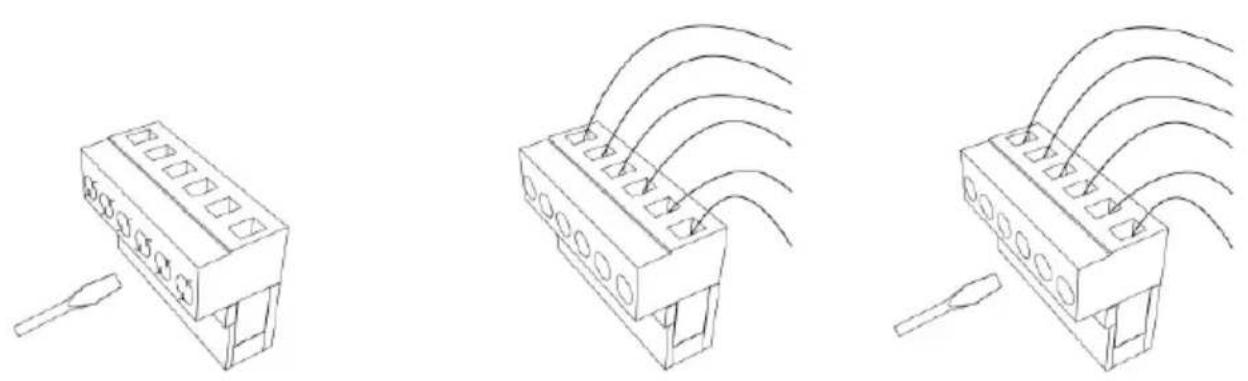

• Bruk en skrutrekker og løsne skruen på siden av terminalen.
• Sett den blanke ledningen inn i nummeret i den ønskede terminalen du vil koble til.
• Stram wireenden med en skrutrekker for å feste den på plass.

TERMINALBESKRIVELSE

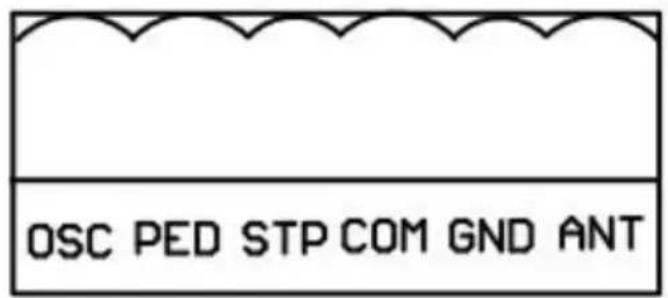

- Terminal X7

OSC PED STP COM GND ANT

ANT: ekstra antenne

GND: ekstra antennejording

COM: felles terminal for ekstern trykknapp

STP: ekstern stoppknappbryter

PED: ekstern lukkeknappbryter

OSC: ekstern åpen trykknappbryter

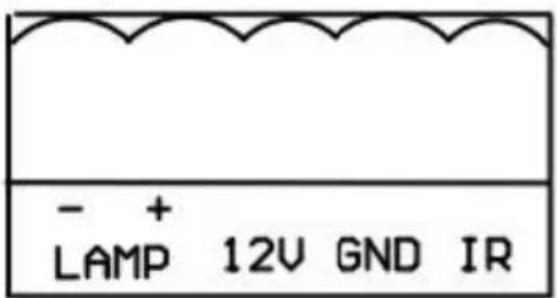

- Terminal X5

- + LAMP 12V GND IR

IR: fotocelleinngang felles terminal for fotocelle (normalt lukket kontakt)

GND: grunn

12V: Ekstra tilbehør +12VDC, etter at porten er lukket på plass, vil styret gå inn i lavt strømforbruksmodus, denne terminalen vil kutte av 12V strømforsyningen

LAMPE+: alarmlampe +12/24VDC

LAMPE-: alarmlampe -12/24VDC

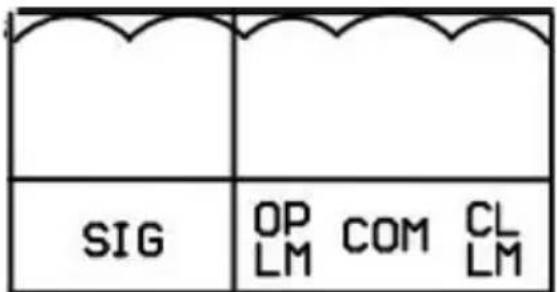

- Terminal X6

SIG OP COM CL LM LM

SIG: gir ut lukkesignal etter at porten er lukket på plass

OPLN: åpen endebryter

COM: endebryter felles terminal

CLLM: lukk grensebryteren

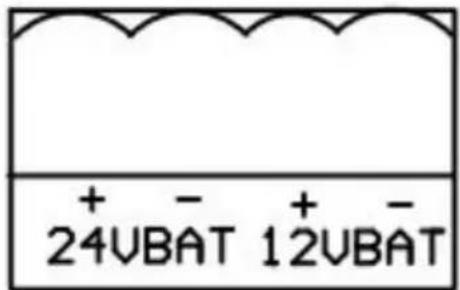

- Terminal X4

+ - + - 24VBAT 12VBAT

24VBAT+: batteri positiv*

24VBAT-: batteri negativ*

*Batterispesifikasjon: 24V/9Ah

12VBAT+: batteri positiv**

12VBAT-: batteri negativ**

** Batterispesifikasjon: 12V/9Ah

MERK: + og - må kobles riktig - feil vridning vil skade kontrollkortet!

- Terminal X2

POWÉR

STR∅M: Strømforsyning (transformatorutgang)

Transformatorspesifikasjon: 240VAC/22VAC

Merkeeffekt: 120W

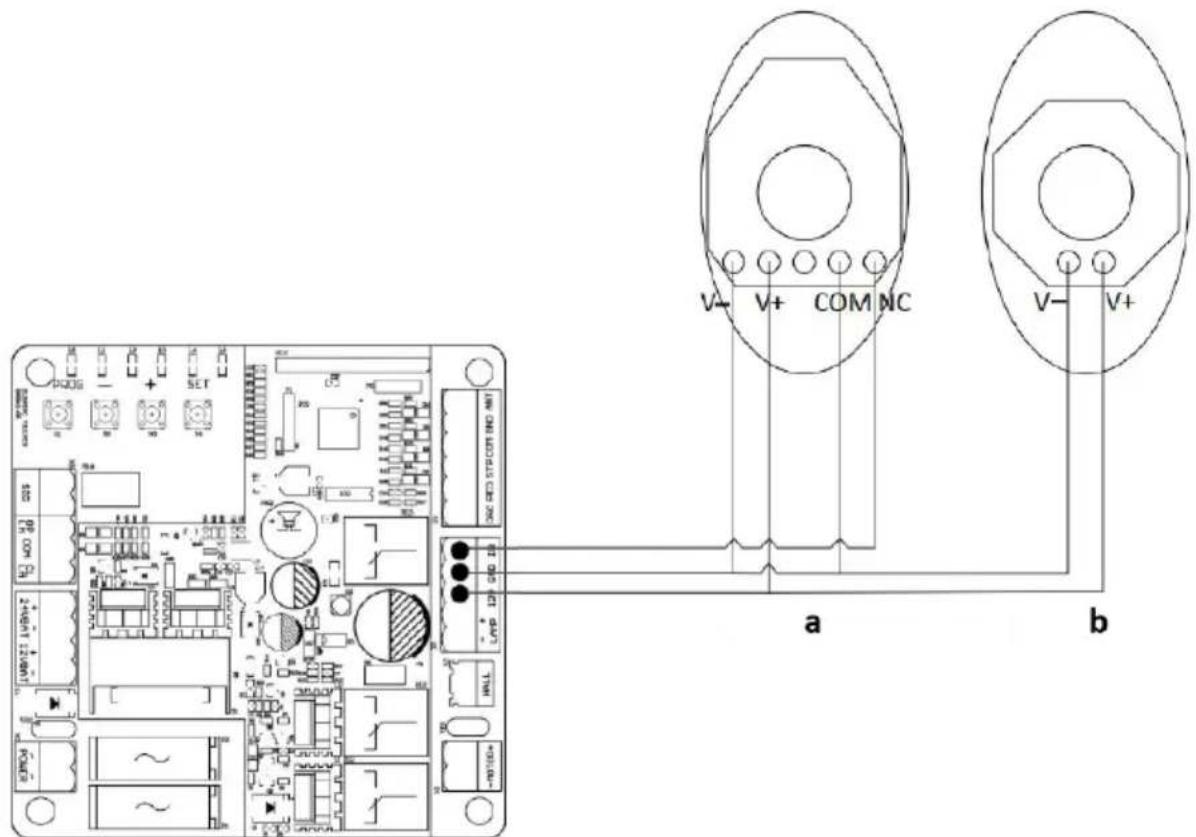

KOBLE TIL INFRAR∅DE FOTOCELLER

Under lukking, hvis strålen fra den infrarøde fotocellen er blokkert, vil porten stoppe og åpne umiddelbart, for å beskytte bruker- og eiendomssikkerhet.

- For å installere fotoceller, koble til ledninger som vist på diagrammet nedenfor:

- Avstanden mellom fotocellemottaker og fotocellesender bør ikke være mindre enn 2 meter; ellers kan induksjonseffekten til fotocellen bli påvirket.

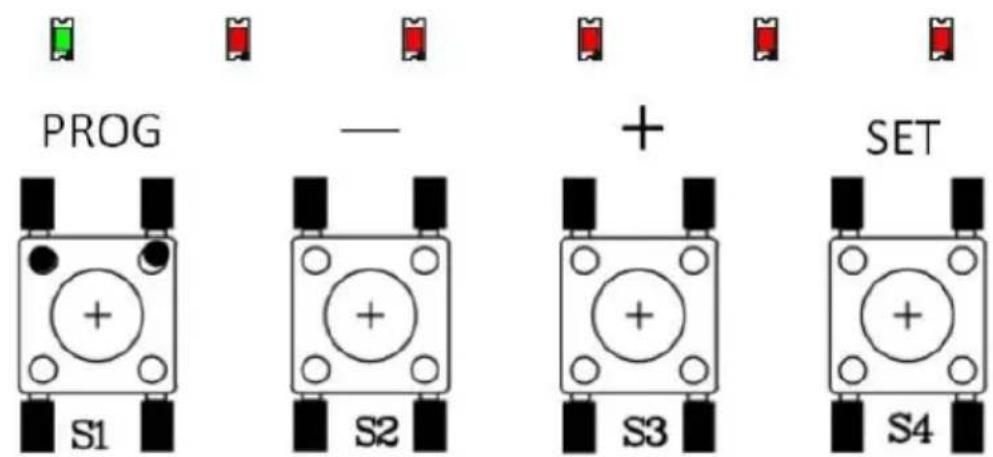

BRUKSGRENSESNITTINSTRUKSJON

PROG — + SET S1 S2 S3 S4

Indikatorlamper:

LO (grønn): Indikerer kontrollkortets arbeidsstatus og menystatus.

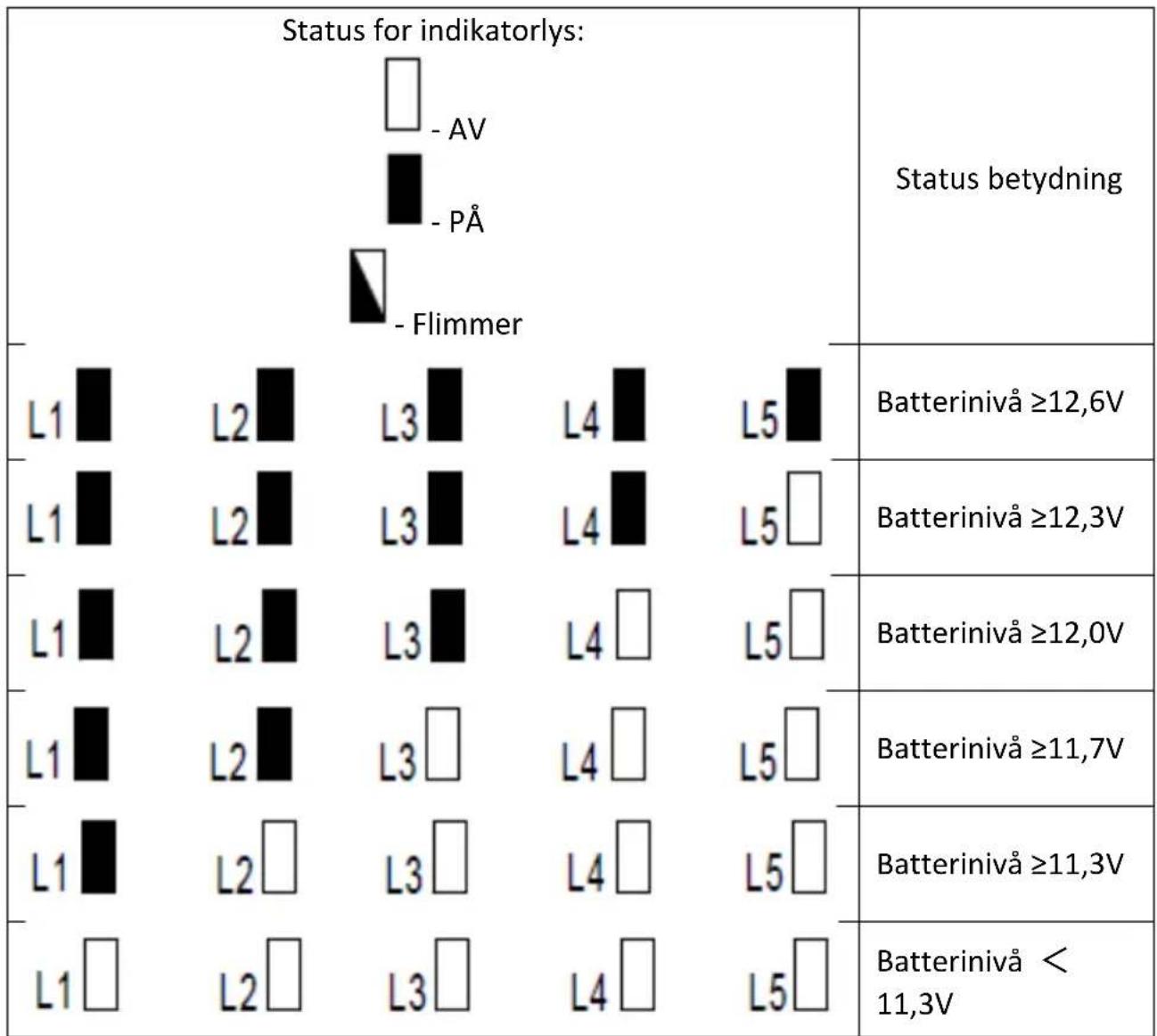

L1-L5 (rød): Indikerer innstillinger, parametere, feil og batterinivå.

Still inn knapper:

PROG: Gå inn i eller gå ut av innstillingsmenyen.

- og +: Funksjonsvalg og parameterjustering.

SET: Velg valget, bekreft innstillingen.

MERK: Trykk på innstillingsknappen en kort stund (innen 1 sek.) eller et langt trykk på knappen (over 2 sek.) vil være for forskjellige funksjoner.

MANUELL KONTROLLMODUS

For å være sikker på at den første installasjonen av dette produktet ble vellykket, kan brukere teste åpningen/lukkingen under manuell kontrollmodus. Hvis det er noen avvik, gå ut av manuell kontrollmodus og juster porten, portåpneren og endebryteren på nytt.

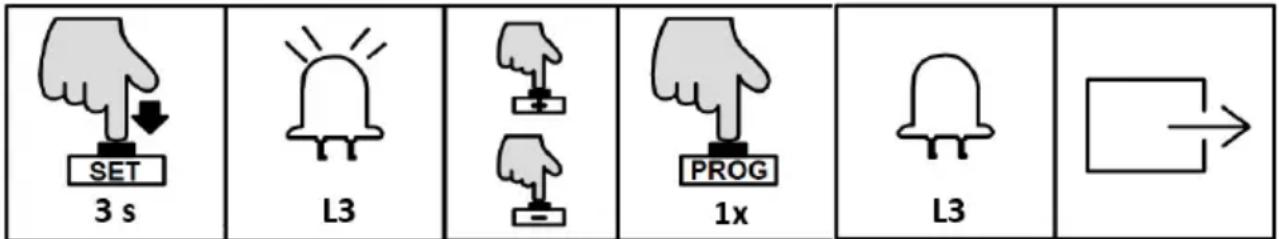

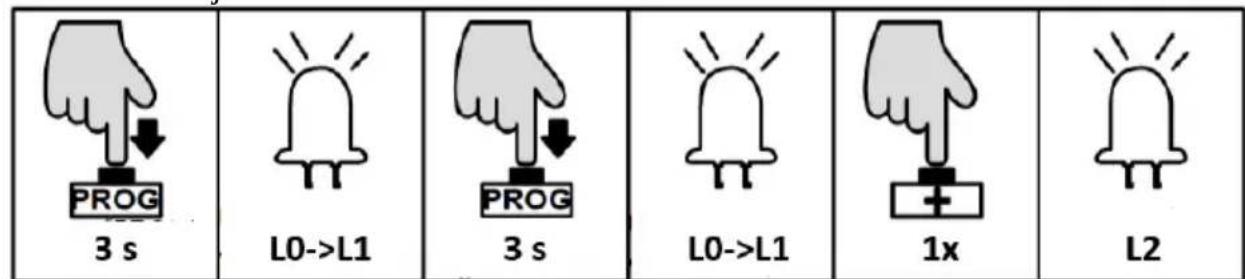

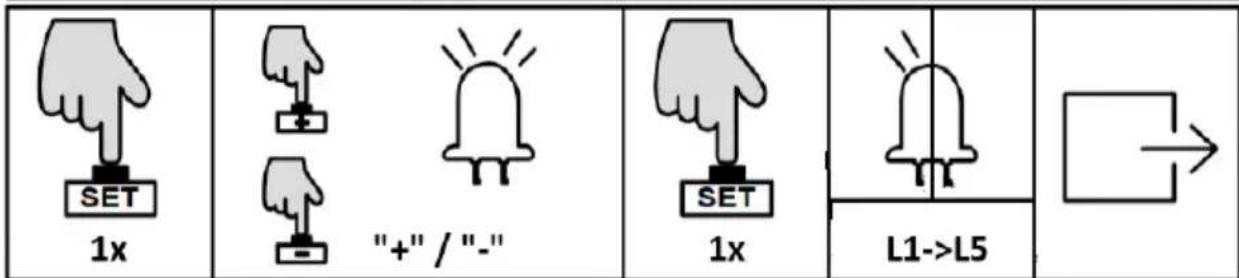

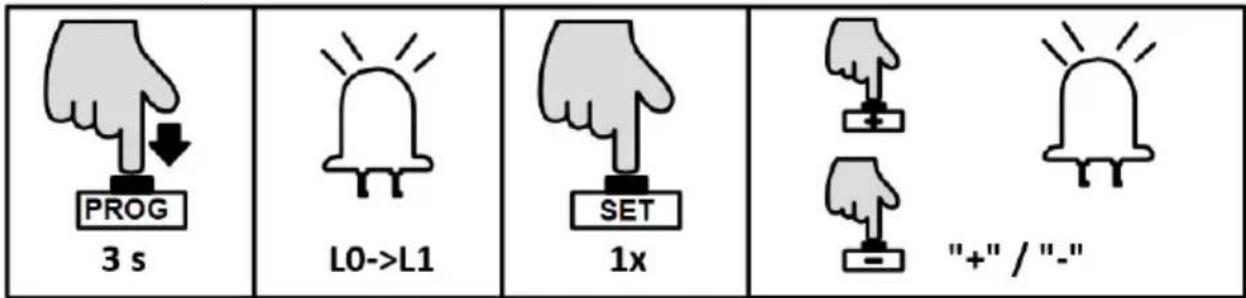

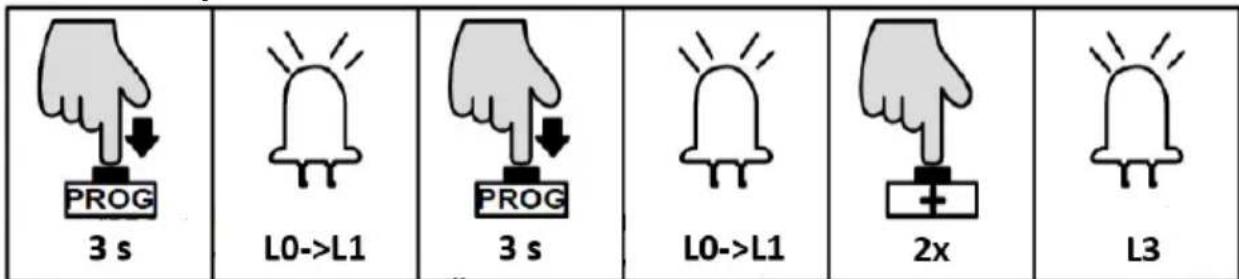

Driftsinstruksjon:

• Trykk og hold "SET"-knappen i 3 sek. og indikatorlampen L3 vil flimre.
• Trykk på "+"-knappen for å åpne porten, og slipp deretter "+" for å stoppe løpingen; Trykk "-" for å lukke porten, og slipp den deretter for å stoppe.
• Trykk på "PROG"-knappen én gang for å gå ut av manuell kontrollmodus og indikatorlampen L3 vil være av og systemet avslutter automatisk innstillingsprosedyren.

MERK:

• Hvis det ikke er noen operasjon under innstillingen for grensebryterposisjon i 60 sekunder, vil systemet automatisk gå ut av innstillingen.
• Hvis du trenger å avslutte under innstillingen, trykk "PROG" én gang for å avslutte direkte.
• Under manuell kontrollmodus, hvis porten ikke stoppet når den ankom grensebryteren, vennligst gå ut av manuell kontrollmodus og sjekk om de to magnetendebryterstoppene er innenfor deteksjonsområdet til den magnetiske grensebryteren.

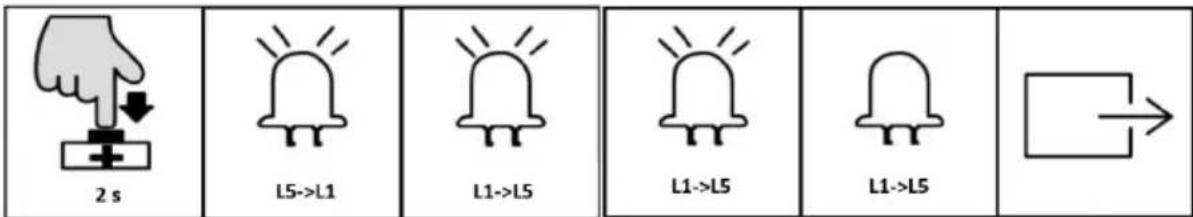

HURTIG INNSTILLING FOR L∅PEREISER

MERK: før du stiller inn kjøreturen, sørg for at porten er helt åpen. Installer endebryterstoppene i endebryterposisjon og kontroller at polaritetene er riktige. Etter installasjonen må du ikke flytte eller fjerne den lenger.

2 s L5->L1 L1->L5 L1->L5 L1->L5 →

• Trykk på "+" - knappen i 2 sek., motoren vil automatisk starte sin reiselæring.
• Under lukking av porten vil indikatorlysene være på fra L5 til L1 i rekkefølge og gjentatte ganger.
• Under portåpning vil indikatorlysene være på fra L1 til L5 i rekkefølge og gjentatte ganger.
• Etter at reisen er stilt inn, vil indikatorlysene L1-L5 lyse i rekkefølge, deretter vil alle flimre én gang og slukke.

MERK:

- Hvis det ikke er noen operasjon under innstillingen for grensebryterposisjon i 60 sekunder, vil systemet automatisk gå ut av innstillingen.

- Hvis du trenger å avslutte under innstillingen, trykk "PROG" én gang for å avslutte.

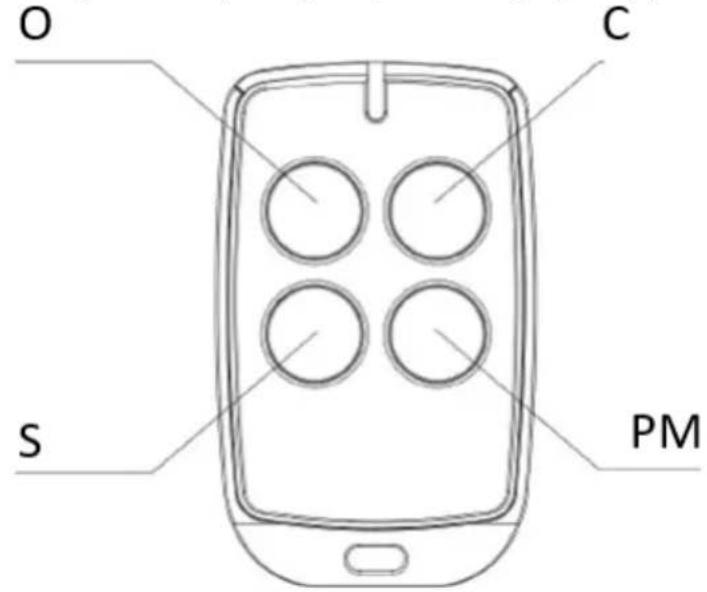

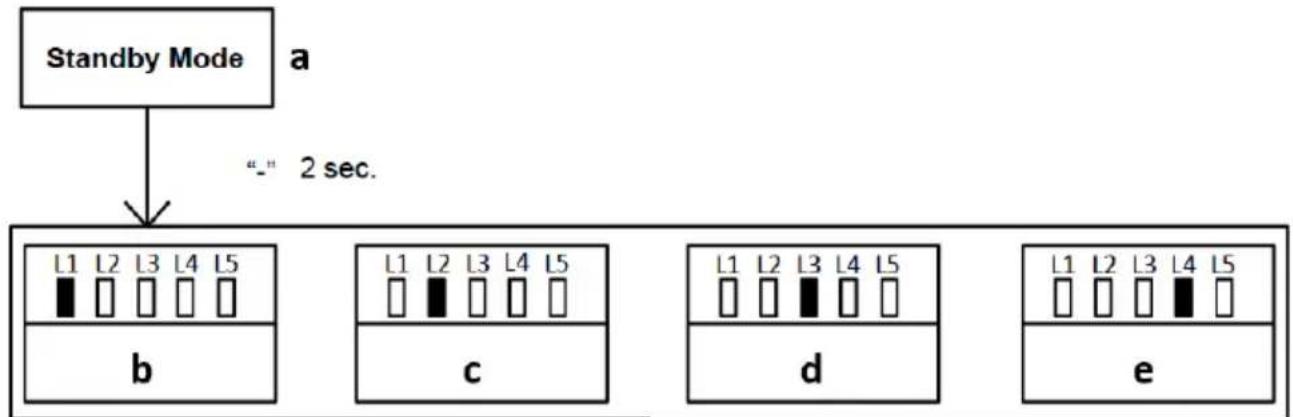

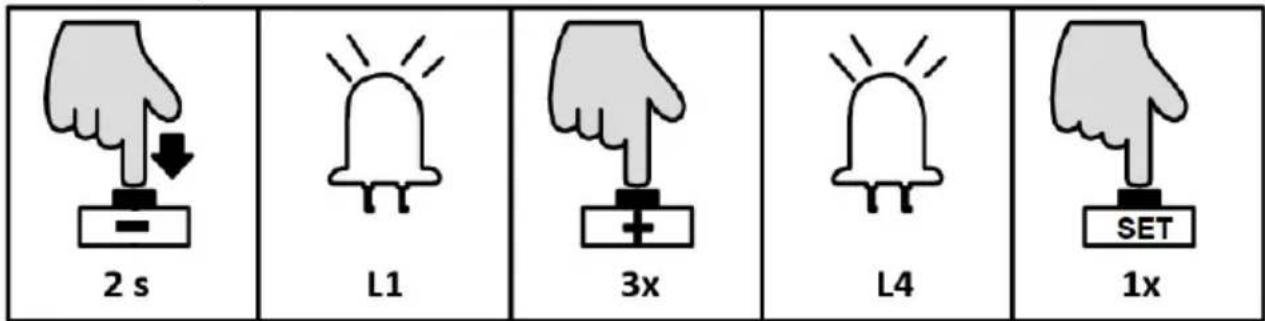

FJERNKONTROLL


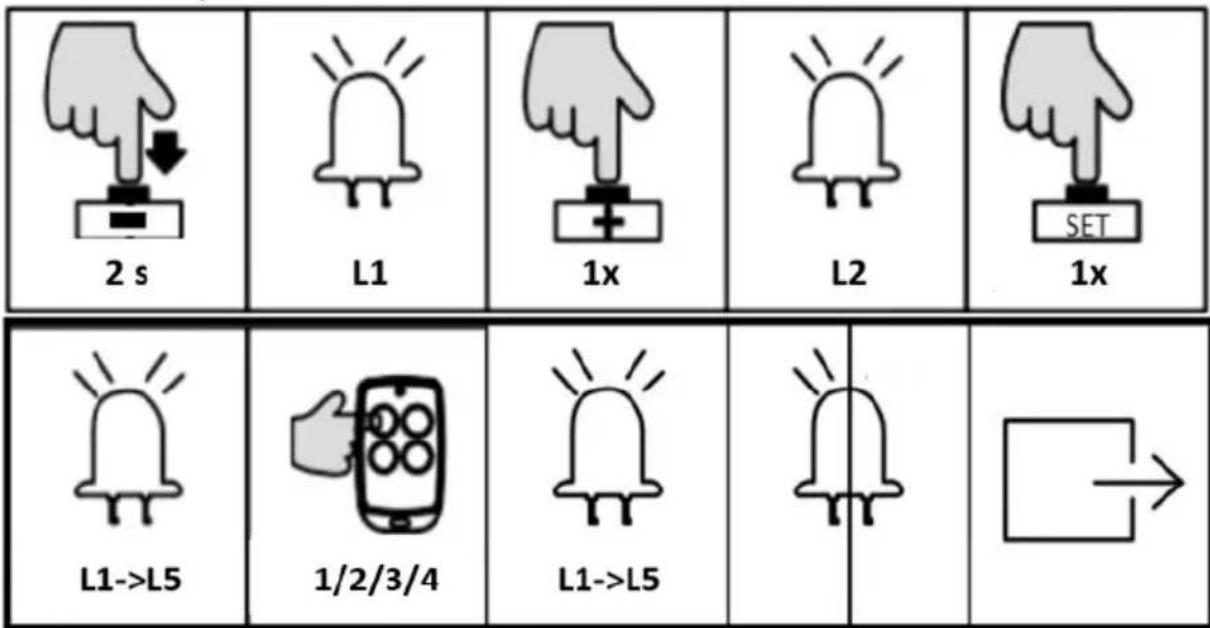

• Trykk "-"knappen i 2 sek. i standby-modus for å gå inn i den første funksjonen til fjernkontrolladministrasjon.
• Ulike funksjoner kan velges med "+" og "-" knappene.

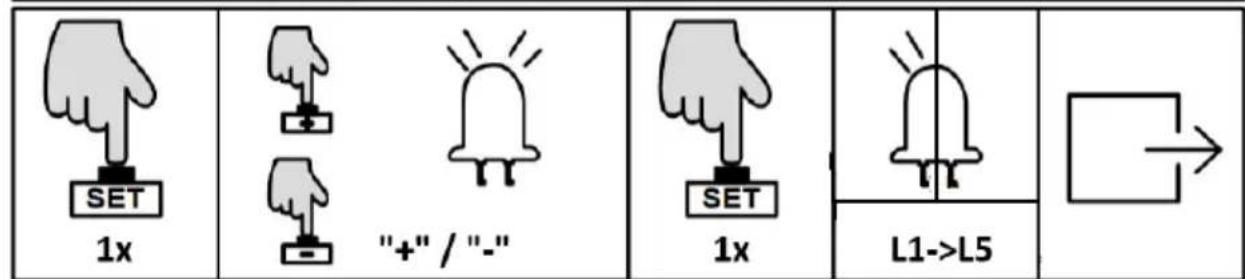

• Trykk på "SET"-knappen for å gå inn i de tilsvarende parameterinnstillingene.

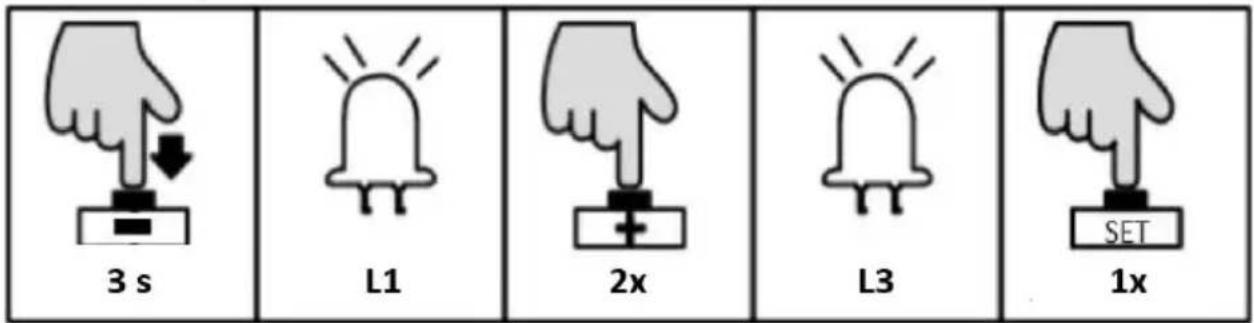

Instruksjon for fjernkontrollmodus:

NO

MERK: Det er to tilgjengelige moduser for fjernkontroll under dette kontrollkortet. Brukere kan pare fjernkontrollen i ønsket modus.

• Enkeltknappsmodus: Åpne/Stopp/Lukk av portåpneren styres av kun én knapp på fjernkontrollen.
• Treknappsmodus: Åpne/Stopp/Lukk av portåpneren styres av tre forskjellige knapper på fjernkontrollen.

LÆRING MED ENKNAPP MODUS (L1)

I denne modusen kan en av fjernkontrollknappene som er paret med den ene portåpneren individuelt styre driften av denne åpneren. Hvileknappene på denne fjernkontrollen kan brukes til å koble til andre åpnere (G1-G2-G3-G4):

Driftsinstruksjon:

- Trykk og hold "-"-knappen i 2 sek. for å gå inn i fjernkontrollstyringsmodus. Indikatorlampen L1 vil lyse konstant.

I denne modusen vil alle knappene på fjernkontrollen som er sammenkoblet med portåpneren brukes separat for portåpning, lukking og stopp.

O C S PM

Driftsinstruksjon:

2 s L1 1x L2 1x L1->L5 1/2/3/4 L1->L5

- Trykk og hold "-"-knappen i 2 sek. for å gå inn i fjernkontrollstyringsmodus. Indikatorlampen L1 vil lyse konstant.

• Trykk på "+"-knappen én gang for å velge læringsmodus med tre knapper. Indikatorlampen L2 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i læringsmodus med tre knapper. Alle indikatorlamper vil flimre gjentatte ganger fra L1 til L5. (Hvis en alarmlampe er tilkoblet, vil den også blinke).
• Trykk to ganger på knappen som skal pares på fjernkontrollen. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke. (Hvis en alarmlampe er tilkoblet, vil den være på i ett sekund.) Læringen er fullført deretter.

MERK: Hvis det ikke er noen operasjon under læringsstatusen for fjernkontrollen i løpet av 20 sekunder, vil systemet automatisk gå ut av innstillingen og lagre alle de sammenkoblede fjernkontrollene.

GÅENDE MODUS PÅ FJERNKONTROLL (L3)

Fotgjengermodusfunksjon: Når porten er lukket, trykk på Fotgjenger-knappen på fjernkontrollen, porten åpnes 1m bred for å gi fotgjenger tilgang.

Driftsinstruksjon:

L1->L5

1/2/3/4

L1->L5

• Trykk og hold "-"knappen i 3 sek. for å gå inn i fjernkontrollstyringsmodus. Indikatorlampen L1 vil lyse konstant.
• Trykk "+"-knappen to ganger for å velge fotgjengermodusfunksjon. Indikatorlampen L3 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i fotgjengermodusinnstillingen. Alle indikatorer vil flimre gjentatte ganger fra L1 til L5.
• Trykk én gang på knappen som skal pares på fjernkontrollen. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke. Læringen er fullført deretter.

FJERNKONTROLL SLETT (L4)

Denne operasjonen vil slette alle fjernkontrollene som er paret med dette kontrollkortet.

Driftsinstruksjon:

• Trykk og hold "-"knappen i 2 sekunder for å gå inn i fjernkontrolladministrasjonsmodus. Indikatorlampen L1 vil lyse.
• Trykk på "+"-knappen tre ganger for å velge fjernkontrollslettingsalternativet. indikatorlampen L4 vil lyse.
• Trykk på "SET"-knappen én gang for å gå inn i fjernkontrollens slettealternativ. Indikatorlysene L1-L5 vil lyse konstant.
• Trykk og hold "SET"-knappen i 2 sek. vil slette alle fjernkontroller og avsluttes automatisk. Indikatorlysene vil være av i rekkefølge fra L5 til L1, hvoretter indikatorlysene L1-L5 vil være på i ett sek.

FJERNKONTROLL RASK LÆRING

Fjernkontroll rask læringsfunksjon gjør det mulig for brukeren å pare fjernkontrollene uten å åpne motordekselet.

Krav:

• Én fjernkontroll er allerede paret.
• For å sikre påliteligheten til læringen, vennligst bruk hurtiglæringsfunksjonen innen 2 meter fra portåpneren.
• Sørg for at portåpneren er utstyrt med en alarmlampe, som vil hjelpe deg å sjekke status for fjernkontrolllæring.

Driftsinstruksjon:

NO

• Trykk og hold inne den tredje og den fjerde knappen på den sammenkoblede fjernkontrollen samtidig i 6 sek. Alamlampen vil blinke, noe som indikerer at læringsfunksjonen til kontrollkortet er i gang.
• Trykk på knappen for å læres på fjernkontrollen under statusen ovenfor. Alamlampen vil være av. Da er fjernkontrolllæringen fullført.
• Systemet vil automatisk avslutte læringsmodusen etter at paringen er fullført.
  MERK: Fjernkontrollens arbeidsmodus vil bli kopiert fra original til ny paret en.

GRUNNLEGGENDE MENYINNSTILLING

a) Standby-modus
b) Innstilling av kjørehastighet
c) Innstilling av sakte stopphastighet
d) Automatisk reversering når du møter hindringer
e) Innstilling av sakte stoppavstand
f) Innstilling for automatisk lukking

Driftsinstruksjon:

• I standby-modus, trykk og hold "PROG"-knappen i 3 sek., indikatorlampen L0 vil flimre én gang og gå inn i grunnleggende menyinnstilling.
• Trykk på "+" eller "-"knappen for å velge de forskjellige funksjonsinnstillingene.
• Trykk på "SET"-knappen for å gå inn i den valgte funksjonsinnstillingen.

Brukeren kan justere portåpnings- og lukkehastigheten i henhold til den faktiske installasjonen og brukstilstanden.

Driftsinstruksjon:

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i kjørehastighetsinnstillingen. Indikatorlysene L1-L5 vil vise gjeldende kjørehastighet. (Standard er L5).
• Trykk på "+" eller "-"knappen for å justere kjørehastigheten. Indikatorlampene L1-L5 vil indikere forskjellig hastighetsstatus. Jo mer indikatorlysene lyser, desto høyere blir løpehastigheten.
• Trykk på "SET"-knappen for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

INNSTILLING AV SAKTE STOPP HASTIGHET (L2)

Innstillingen for sakte stopphastighet kan effektivt redusere treghetskraften når porten er åpen eller lukket til sin grenseposisjon, noe som vil forlenge levetiden til både porten og portåpneren.

Driftsinstruksjon:

3 s	L0->L1	1x	L2	1x

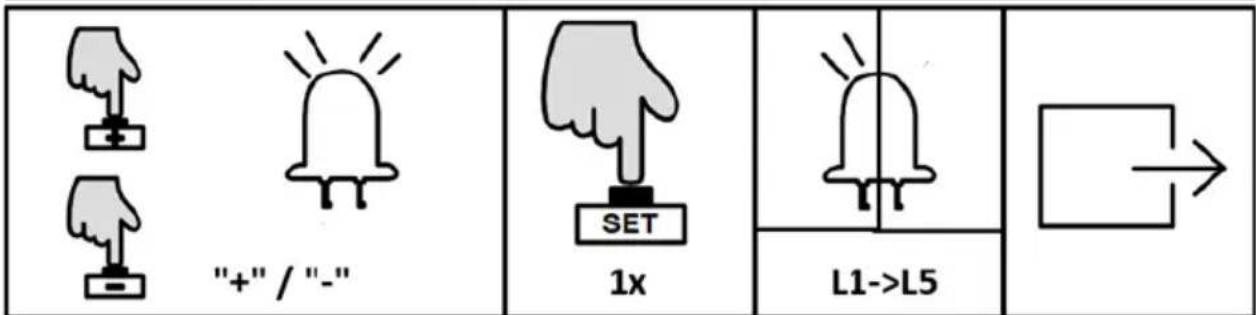

	"+" / "-"	1x	L1->L5

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "+"-knappen for å velge sakte stopphastighet. Indikatorlampen L2 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i innstillingsmodus. Indikatorlysene L1-L5 vil vise gjeldende saktestopphastighet. (Standard er L1).
• Trykk på "+" eller "-"knappen for å justere saktestopphastigheten. Indikatorlysene L1-L5 vil vise de forskjellige hastighetsstatusene. Jo mer indikatorlysene lyser, jo raskere vil den langsomme stopphastigheten være.
• Trykk på "SET"-knappen for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

REVERSER NÅR DU M∅TER HINDERINNSTILLING (L3)

Under åpning eller lukking av porten kan utilsiktet kollisjon med hindringer utgjøre en trussel for personer og eiendom. For å forhindre støt av en slik kollisjon, kan brukere justere følsomheten for å møte hindringer for å redusere støtskaden.

Driftsinstruksjon:

3 s	L0->L1	2x	L3	1x
	"+" / "-"	1x	L1->L5

• Trykk på "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk "+"-knappen to ganger for å velge omvendt alternativ. Indikatorlampen L3 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i innstillingsmodus. Indikatorlysene L1-L5 vil vise gjeldende innstilling. (Standard er L2).
• Trykk på "+" eller "-"knappen for å stille inn følsomheten for møtehindringer. Indikatorlysene L1-L5 vil vise ulik følsomhet for å møte hindringer. Jo mindre indikatorlysene lyser, jo større blir følsomheten. L1-L5 er alle av midler for å avbryte Auto-revers-funksjonen.
• Trykk "SET"-knappen én gang for å lagre innstillingen og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

MERK: Standardinnstillingen for denne funksjonen er egnet for port som veier 500 kg og glideskinnen for å kjøre porten er jevn. Hvis denne funksjonen ikke er brukbar eller reversere ofte, vennligst juster innstillingene for å redusere eller øke litt.

INNSTILLING AV LANGSTOPP AVSTAND (L4)

Innstilling av en langsom stoppavstand gjør at porten går jevnere, noe som vil forlenge levetiden til porten og portåpneren.

Driftsinstruksjon:

3 s

L0->L1

3x

L4

1x

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "+"-knappen tre ganger for å velge langsom stoppavstand. Indikatorlampen L4 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i langsom stoppavstand. Indikatorlysene L1-L5 vil vise gjeldende avstand til sakte stopp. (Standard er L4).
• Trykk på "+" eller "-" -knappen for å stille inn langsom stoppavstand. Indikatorlysene L1-L5 vil vise den forskjellige sakte stoppavstanden. Jo mer indikatorlysene lyser, jo lengre blir avstanden. Hvis porten er tung (over 800 kg), anbefales det å sette den på L4 eller L5 for å få en bedre sakte stopp. Hvis portvekten er mindre enn 500 kg, anbefales det å sette den på L2 eller L1 for å få en bedre sakte stoppkjøring.
• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

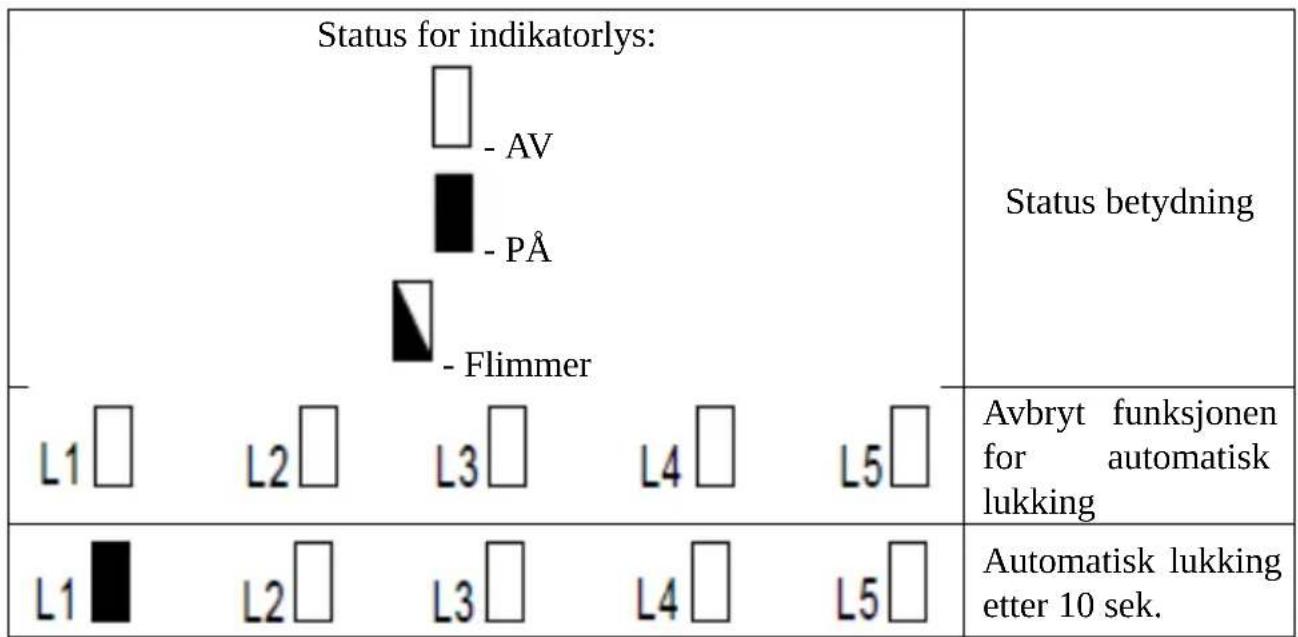

Når porten er helt åpen, vil kontrollkortet sende auto-lukkesignalet for å la porten lukkes automatisk i henhold til forhåndsinnstilt auto-lukketid.

Driftsinstruksjon:

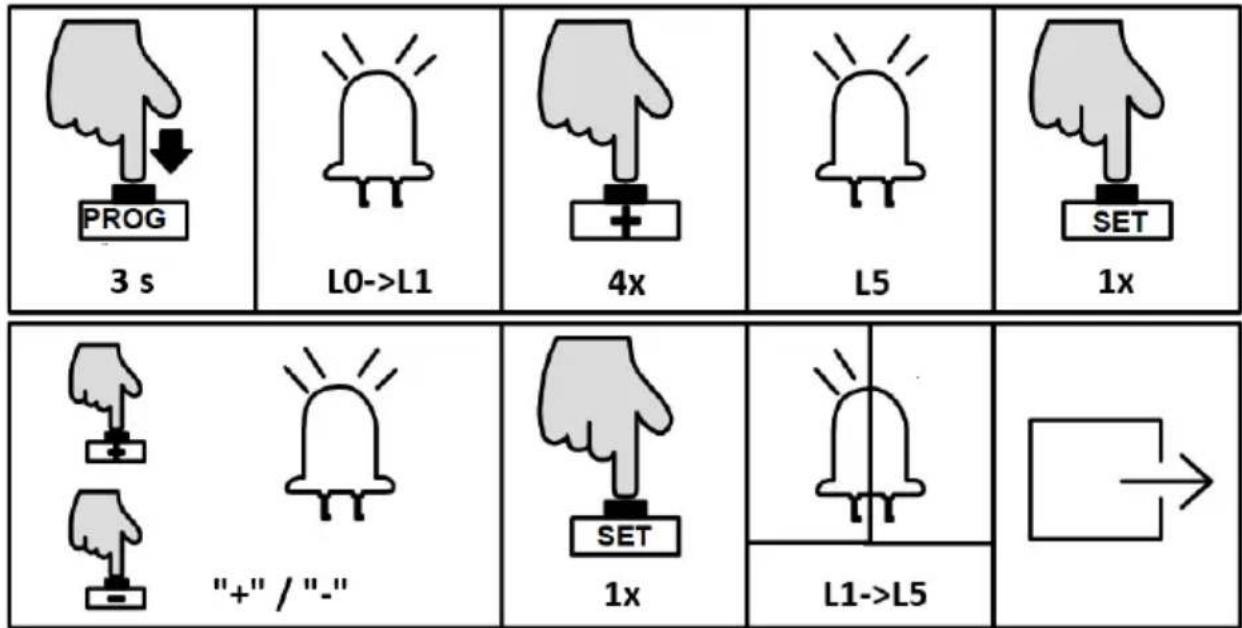

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "+"-knappen fire ganger for å gå inn i alternativet for automatisk lukking. Indikatorlampen L5 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i innstillingen. Indikatorlysene L1-L5 vil vise gjeldende auto-lukketid. (Standard er alle indikatorlamper av).
• Trykk på "+" eller "-" -knappen for å stille inn tiden for automatisk lukking. Antall indikatorlamper som lyser konstant vil indikere tiden for automatisk lukking. (Tabell 1 Auto-lukketid).
• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

NO

a) Standby-modus
b) Grunnleggende menyinnstillinger
c) Arbeidsmodusinnstilling
d) Akselerasjonsinnstilling
e) Oppstartsforsinkelse
f) Innstilling av åpningsretning
g) Innstilling av alarmlampe

• Trykk på "PROG"-knappen i 3 sek. i standby-modus vil indikatorlampen L0 flimre én gang for å gå inn i grunnleggende menyinnstillinger. Trykk på "PROG"-knappen igjen i 3 sek. indikatorlampen L0 vil flimre to ganger for å gå inn i den avanserte menyinnstillingen.
• Ulike funksjoner kan velges med “+” og “-” knappene.
• Trykk på "SET"-knappen for å gå inn i de valgte funksjonsinnstillingene.

På grunn av at bruken av dette produktet varierer for brukere fra forskjellige regioner, tilbyr kontrollkortet for dette produktet 3 forskjellige arbeidsmoduser som brukeren kan velge mellom.

A. Standardmodus (L1)

Terminaler for eksterne knapper:

OSC – enkeltknappkontroll

PED – fotgjengerknapp

STP – stoppknapp

B. Treknappsmodus (L2)

Terminaler for eksterne knapper:

OSC – åpningsknapp

PED – lukkeknapp

STP – stoppknapp

C. Fellesskapsmodus (L3)

Terminaler for eksterne knapper:

OSC – enkeltknappkontroll

PED – fotgjengerknapp

STP – stoppknapp

Spesialfunksjon - kun når porten er helt åpen, kan stenges deretter. Hvis porten ikke er helt åpen, kan kun åpning og stopp betjenes for å forhindre ethvert avbrudd som vil utløse stenging under åpningskjøringen som betjenes av den første brukeren.

Driftsinstruksjon:

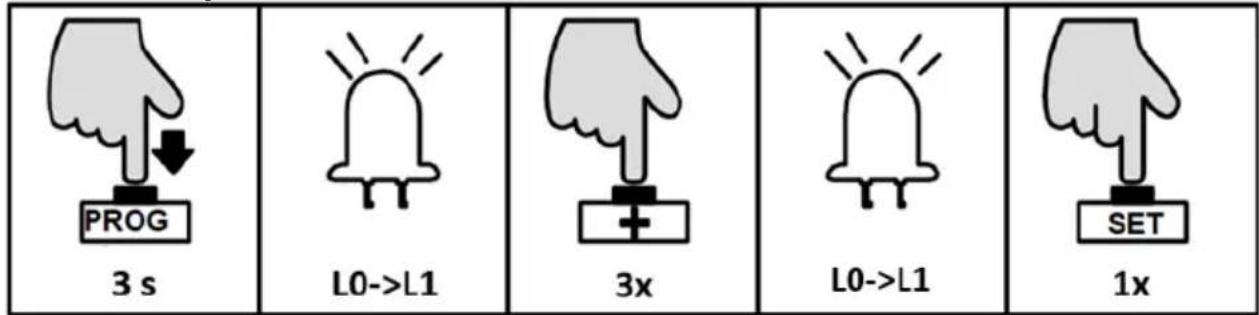

PROG 3 s L0->L1 3x L0->L1 1x SET

- Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.

- Trykk på "PROG"-knappen igjen i 3 sek. for å gå inn i avansert meny. Indikatorlampen L0 vil flimre to ganger, deretter vil L1 lyse konstant.

• Trykk på "SET"-knappen én gang for å gå inn i arbeidsmodusinnstillingen. Indikatorlysene L1-L3 vil vise gjeldende valg. (Standard er L1).
• Trykk på "+" eller "-"knappen for å velge arbeidsmodus. Indikatorlysene L1-L3 vil vise gjeldende valg.
• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

AKSELERASJONSINNSTILLING (L2)

På grunn av det forskjellige installasjonsmiljøet og portinstallasjonsstatusen, kan brukere justere akselerasjonen av start og retardasjon av buffering av portåpneren til nødvendig.

Driftsinstruksjon:

PROG 3 s L0->L1 3 s L0->L1 1x L2

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "PROG"-knappen igjen i 3 sek. for å gå inn i avansert meny. Indikatorlampen L0 vil flimre to ganger, deretter vil L1 lyse konstant.
• Trykk på "+"-knappen én gang for å velge akselerasjonsalternativ. Indikatorlampen L2 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i akselerasjonsinnstillingen. Indikatorlysene L1-L5 vil vise gjeldende akselerasjonsverdi. (Standard er L2).
• Trykk på "+" eller "-" -knappen for å stille inn akselerasjonsverdien. Indikatorlysene L1-L5 vil indikere de forskjellige akselerasjonsverdiene. Jo mer indikatorlysene vil lyse, desto raskere endres hastigheten.
• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

Dette produktkontrollkortet har lavt strømforbruk i standby-modus. Når portåpneren sluttet å virke, vil kontrollkortet automatisk gå inn i lavt strømforbruksmodus for å redusere strømforbruket og forlenge brukstiden til batteriet. I mellomtiden, for å redusere strømforbruket til eksternt tilbehør i standby-modus, vil kontrollkortet slå av strømmen til den infrarøde sensoren etter å ha gått inn i standby-modus. Når portåpneren er i ferd med å fungere, vil den levere strøm til tilbehør. For å sikre påliteligheten til den infrarøde sensoren, blir det bedt om at kontrollkortet utfører forsinkelsesdeteksjon til inngangssignalet til infrarød sensor. Når portåpneren mottar åpnings-/lukkesignalet, begynner den å virke etter en viss tid (den fastsatte forsinkelsestiden).

Driftsinstruksjon:

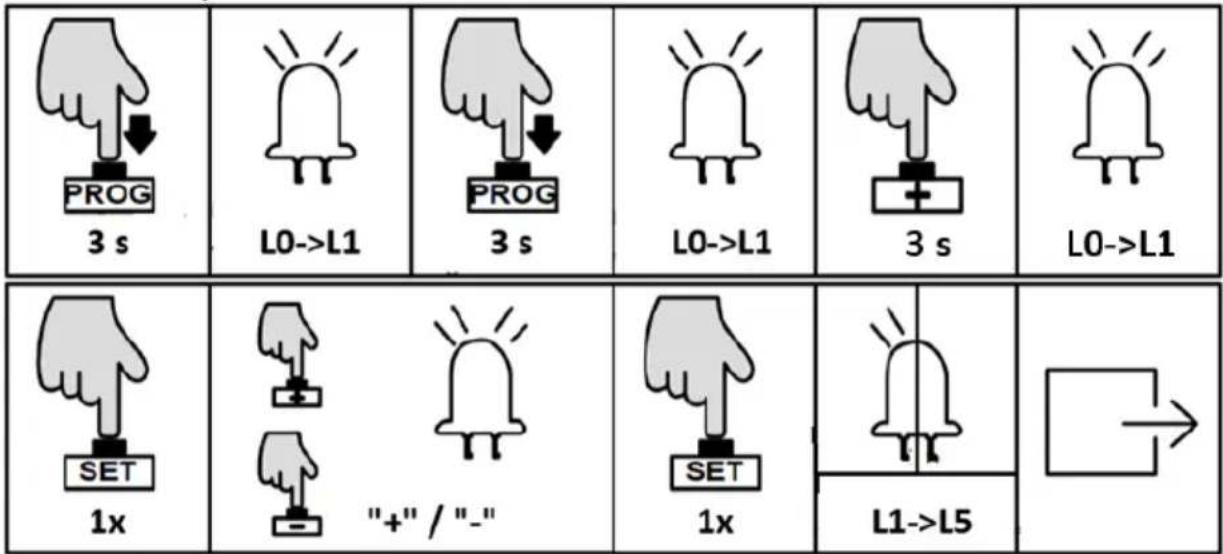

PROG 3 s L0->L1 3 s L0->L1 2x L3

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "PROG"-knappen igjen i 3 sek. for å gå inn i avansert meny. L0 vil flimre to ganger, deretter vil L1 være konstant på.
• Trykk "+"-knappen to ganger for å velge innstilling for oppstartsforsinkelse. Indikatorlampen L3 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i oppstartsforsinkelse. Indikatorlysene L1-L3 vil vise gjeldende innstilling. (Standard er L1).
• Trykk på "+" eller "-"knappen for å stille inn oppstartsforsinkelsen. Indikatorlysene L1-L3 vil vise gjeldende innstilling. (Tabell 2 Oppstartsforsinkelse).
• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

Status for indikatorlys:

Status betydning

Denne innstillingen er for brukere å endre portens åpningsretning uten å bytte motorledninger, men må merke seg endestopposisjonen.

Driftsinstruksjon:

3 s	L0->L1	3 s	L0->L1	3x	L4
1x	"+" / "-"		1x	L1->L5

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.

• Trykk på "PROG"-knappen igjen i 3 sek. for å gå inn i avansert meny. L0 vil flimre to ganger, deretter vil L1 være konstant på.

• Trykk på "+"-knappen tre ganger for å velge alternativ for åpningsretning. Indikatorlampen L4 vil lyse konstant.

• Trykk på "SET"-knappen én gang for å gå inn i åpningsretningsinnstillingen. Indikatorlampen L1 vil indikere gjeldende innstilling. (Standard er L1 på).
• Trykk på "+" eller "-"knappen for å stille inn åpningsretningen. Indikatorlampen L1 på eller av står for de 2 retningene. (L1 på: åpen til høyre; L1 av: åpen til venstre) Trykk "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

MERK: Etter å ha endret åpningsretningen, vil L1 og L2 flimre sammen, det er en legg merke til at du minner deg om å tilbakestille kjøreturen for porten. Før tilbakestilling er det svært viktig å gå inn i manuell kontrollmodus for å bekrefte at polaritetene til endebryterstoppene er korrekte og godt kontakt med den magnetiske endebryteren.

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "PROG"-knappen igjen i 3 sek. for å gå inn i avansert meny. L0 vil flimre to ganger, deretter vil L1 være konstant på.
• Trykk “+”-knappen fire ganger for å velge alarmlampens arbeidsmodus. Indikatorlampen L5 vil lyse konstant.

• Trykk på "SET"-knappen én gang for å gå inn i alarmlampens arbeidsmodusinnstilling. Indikatorlampen L1 vil vise gjeldende innstilling.

• Trykk på "+" eller "-" -knappen for å stille inn alarmlampens arbeidsmodus. Indikatorlampen L1 på eller av vil indikere alarmlampens virkemodus. (L1 av: blinklys; L1 på: konstant på)

• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, så vil alle flimre én gang og slukke.

ANDRE MENYINNSTILLINGER

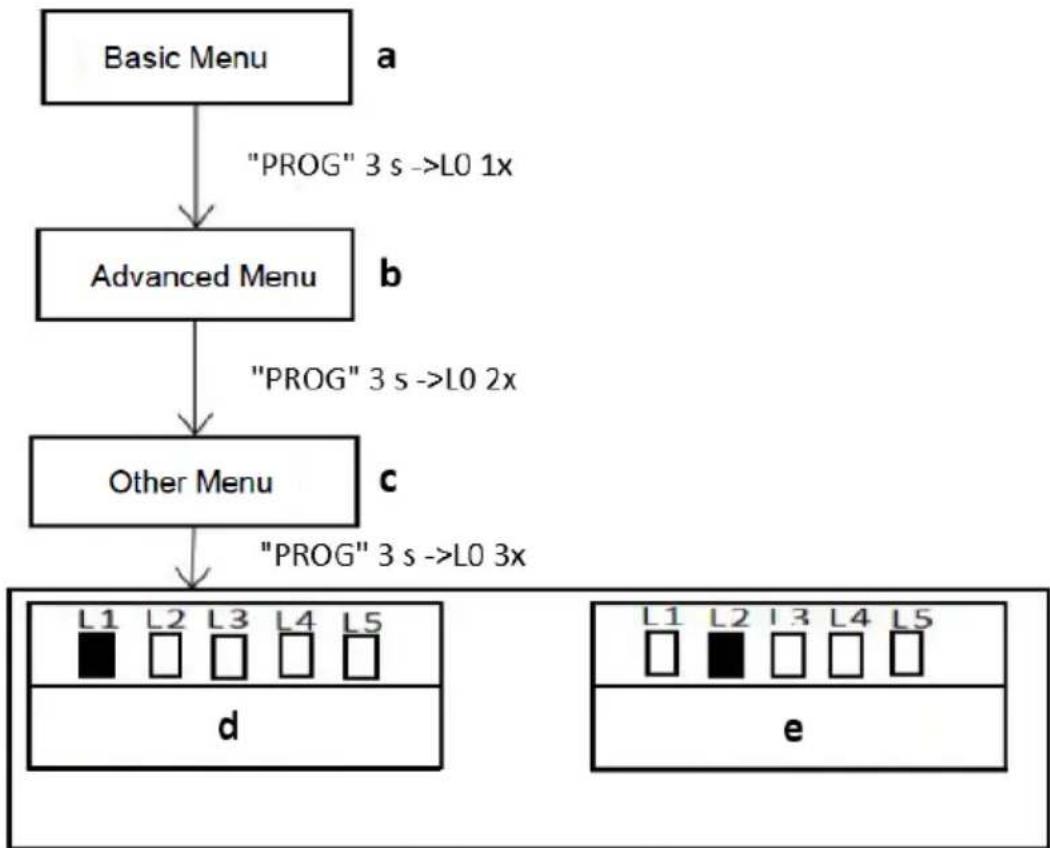


a) Grunnleggende meny
b) Avansert meny
c) Annen meny
d) Nødstoppavstand
e) Summer innstilling

• Trykk på "PROG"-knappen i 3 sek. i standby-modus vil indikatorlampen L0 flimre én gang for å gå inn i grunnleggende menyinnstillinger. Trykk på "PROG"-knappen igjen i 3 sek. indikatorlampen L0 vil flimre to ganger for å gå inn i den avanserte menyinnstillingen. Trykk deretter på "PROG"-knappen i 3 sek., indikatorlampen L0 vil flimre tre ganger og gå deretter inn i andre menyinnstillinger.
• Ulike funksjoner kan velges med "+" og "-" knappene.
• Trykk på "SET"-knappen for å gå inn i de valgte funksjonsinnstillingene.

Denne innstillingen er for å endre avstanden til nødstopp under portkjøring. En lengre avstand vil redusere skadene på porten forårsaket av støtkraft fra nødstopp. Brukere kan stille inn avstanden til ønsket.

Driftsinstruksjon:

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "PROG"-knappen igjen i 3 sek. for å gå inn i avansert meny. L0 vil flimre to ganger, deretter vil L1 være konstant på.
• Trykk på "PROG"-knappen i 3 sek. for tredje gang for å gå inn i andre menyinnstillinger. L0 vil flimre tre ganger, deretter vil L1 være konstant på.
• Trykk på "SET"-knappen én gang for å gå inn i nødstoppavstandsinnstillingen. Indikatorlampen L1 til L5 vil vise gjeldende innstillingsverdi. (Standard er L2).
• Trykk på "+" eller "-" -knappen for å stille inn nødstoppavstanden. Indikatorlysene L1-L5 vil indikere forskjellig avstand, jo mer indikatorlysene er på, jo lengre avstanden vil være, jo bedre vil bufferingen være før porten stoppet.
• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, og deretter vil alle flimre én gang og slukkes.

Denne innstillingen er for å aktivere eller deaktivere summeren, brukere kan stille inn til ønsket. Det er fire typer summer denne motoren vil lage for forskjellige forhold:

• Motoren fungerer normalt under nettstrøm: summeren høres kort ut, men varer lenge.
• Motoren fungerer normalt med batteristrøm: summeren høres hard ut, men varer lenge, og stopper etter 6 sek.

NO

• Motoren fungerer unormalt på grunn av lav batteristrøm: summeren høres kraftig ut, men varer lenge, og stopper etter 3 sek.
• Motoren fungerer unormalt på grunn av kontrollkortfeil: summeren høres hard ut, men varer lenge.

Driftsinstruksjon:

• Trykk og hold "PROG"-knappen i 3 sek. for å gå inn i grunnleggende meny. Indikatorlampen L0 vil blinke én gang, deretter vil L1 lyse konstant.
• Trykk på "PROG"-knappen igjen i 3 sek. for å gå inn i avansert meny. L0 vil flimre to ganger, deretter vil L1 være konstant på.
• Trykk på "PROG"-knappen i 3 sek. for tredje gang for å gå inn i andre menyinnstillinger. L0 vil flimre tre ganger, deretter vil L1 være konstant på.
• Trykk "+" - knappen to ganger for å velge innstillingsalternativ for summer. Indikatorlampen L2 vil lyse konstant.
• Trykk på "SET"-knappen én gang for å gå inn i summer-innstillingen. Indikatorlampen L1 på eller av vil indikere gjeldende innstillingsverdi. (Standard er L1 av).
• Trykk på "+" eller "-" -knappen for å aktivere eller deaktivere summeren. Indikatorlampen L1 av: aktiver; på: deaktiver.
• Trykk på "SET"-knappen én gang for å lagre og systemet vil automatisk avslutte. Indikatorlysene L1-L5 vil være på i rekkefølge, og deretter vil alle flimre én gang og slukkes.

Gjeldende batterinivå kan kontrolleres gjennom indikatorlysene. Når batteristrømmen er lav (batterispenning <11,3V), vil portåpneren slutte å gå for å beskytte batteriet som blir skadet. Under slike omstendigheter kan brukere måtte låse opp portåpneren først, og deretter flytte porten for hånd.

Driftsinstruksjon:

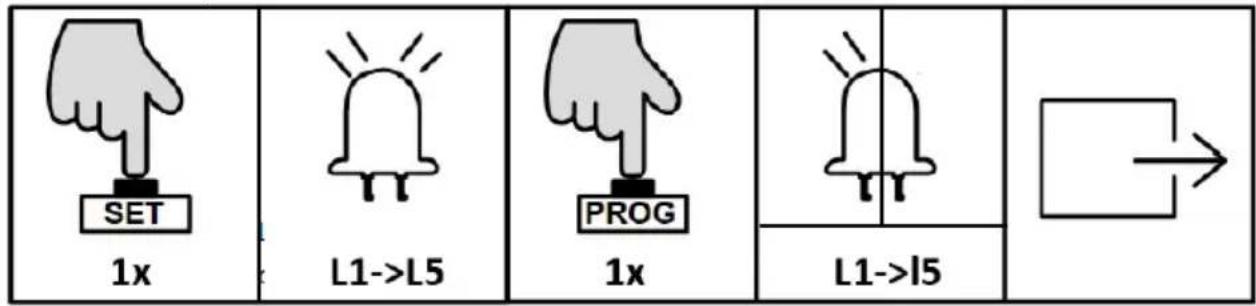


- Trykk på "SET"-knappen én gang. Indikatorlysene L1-L5 vil indikere gjeldende batterinivå (tabell 3 batterinivå).

- Trykk på "PROG"-knappen én gang for å avslutte batterinivåkontrollen. Indikatorlysene L1-L5 vil være av.

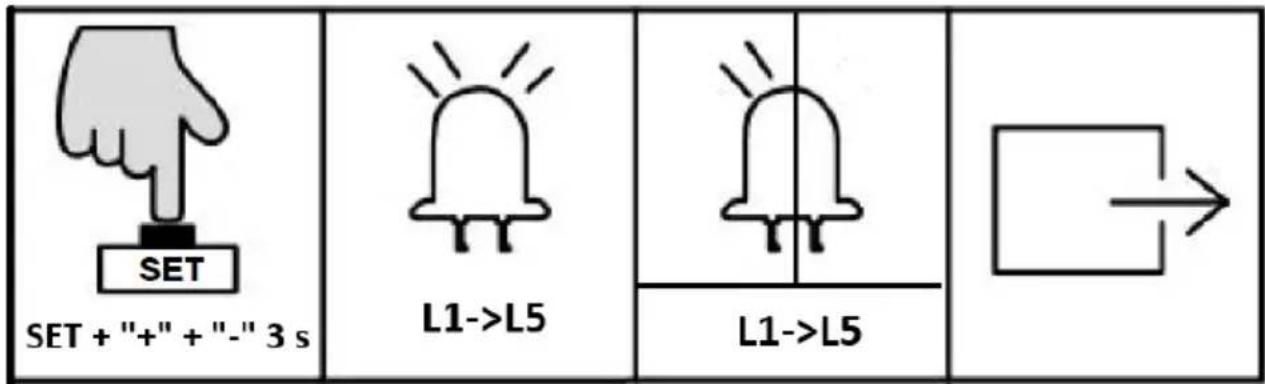

- Trykk på de tre knappene "SET" 、 "+" og "-" samtidig i 3 sek. Indikatorlysene L1-L5 vil være på i rekkefølge, og deretter vil alle flimre én gang og slukkes. Lagre og lukk.

KONTROLLTAVEL FEILINSTRUKSJON

Indikatorlampen vil vise feilen när portdøren kjører:

Status for indikatorlys:- AV- Flimmer									Status betydning
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5

3.3. Bruk av enheten

STR∅MNING, TEST BRYTER FOR REISE OG GRENSESTOPP

• Sørg for at det ytre dekselet er montert og festet tilbake på motorbasen.
• Før du slår på portåpneren, sørg for at porten kan kjøres for hånd i manuell modus.
• Skyv porten til mellom midten av stolpene, omtrent (se bildet under til venstre).
• Lås den manuelle utløsernøkkelen (nøkkelen låst) i beredskap for automatisk modus.
• Koble strømledningen til en godkjent jordfeilbryter-beskyttet, værbestandig stikkontakt.
• Fjernkontroller som er inkludert i dette settet er fabrikkparet klar til bruk.

• Sørg for at portåpneren er installert og skyveporten er i midtstilling (se venstre bilde ovenfor), endebryterstoppere er riktig installert og godt kontakt med magnetisk endebryter.
• Den ideelle lukkede sluttposisjonen for portrammen er 10-15 mm fra lukket portendelås.

10-15mm

10-15mm

3.4. Rengjøring og vedlikehold

a) Trekk ut støpselet før hver rengjøring, justering eller utskifting av tilbehør, eller hvis enheten ikke brukes.

- Vent til de roterende elementene stopper.

b) Koble alltid fra enheten før du rengjør den.
c) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
d) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
e) Apparatet må ikke sprayes med vannstråle eller senkes ned i vann.
f) Ikke la vann trenge inn i apparatet gjennom ventilasjonsåpningene i apparathuset.
g) Enheten må inspiseres månedlig for å kontrollere at den fungerer som den skal og oppdage eventuelle skader.
h) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.

SIKKER FJERNING AV BATTERIER OG OPPLADBARE BATTERIER

Ta ut brukte batterier fra enheten på samme måte som du installerte dem.

Resirkuler batteriene sammen med riktig organisasjon eller selskap.

KASSERING AV BRUKTE ENHETER

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

PROBLEML∅SNING

Problem	Mulig årsak	Løsning
Enheten må inspiseres månedlig for å kontrollere at den fungerer som den skal og oppdage eventuelle skader	1. Strømforsyningen er koblet fra.2. Sikringen er gått.3. Kontrollkort X2 terminal feil kablet.	1. Koble til strømforsyningen.2. Kontroller sikringen (FU) og skift ut hvis blåst.3. Omkobling i henhold til denne brukeren Håndbok.
Porten åpnes bare, men ikke lukkes.	1. Fotocelle feilkoblet.2. Fotocelle feil installert.3. Fotocelle er blokkert av gjenstander.4. Følsomhet ved møte hindringen er for høy.	1. Hvis ikke koble til fotocelle, vennligst sikre den infrarøde terminalen og GND terminalen har en jumper wire; hvis koble til fotocelle, sørg for atledningene er korrekt og fotocelletypen er normalt lukket (NC-type)2. Sørg for at fotocellen monteringsposisjon kan være gjensidig justert.3. Fjern hindringen.4. Reduser følsomheten til hindringen.
Fjernkontrollen gjør det ikke arbeid.	1. Batterinivået er for lavt.2. Fjernkontroll ikke paret.	1. Bytt batteri.2. Par fjernkontrollen til porten åpner.
Trykk OPEN, CLOSE knappen, er det ikke porten beveger seg, motor har bråk.	1. Porten beveger seg ikke problemfritt.2. Hallsensor skadet.	1. Juster motoren eller porten iht til den faktiske situasjonen.2. Bytt ut hallsensoren.
Ankom åpen eller lukket endebryter, men motor stoppet ikke.	1. Magnetisk endebryter skadet.2. Polaritetene til de to grensene bryterstoppene er motsatte.3. Hallsensordelskadet.	1. Bytt den magnetiske endebryteren.2. Bytt om de to endebryterne stopper.3. Bytt hallsensordel.
Lekkasjebryter utløst.	Strømforsyningsledninger korte krets- eller motorledninger kortsluttes krets.	Sjekk ledninger.
