BRUKSANVISNING GDOOR-002A MSW

3. Brug retningslinjer

MERK: Summeren kan ikke deaktiveres när den drives av batteri.

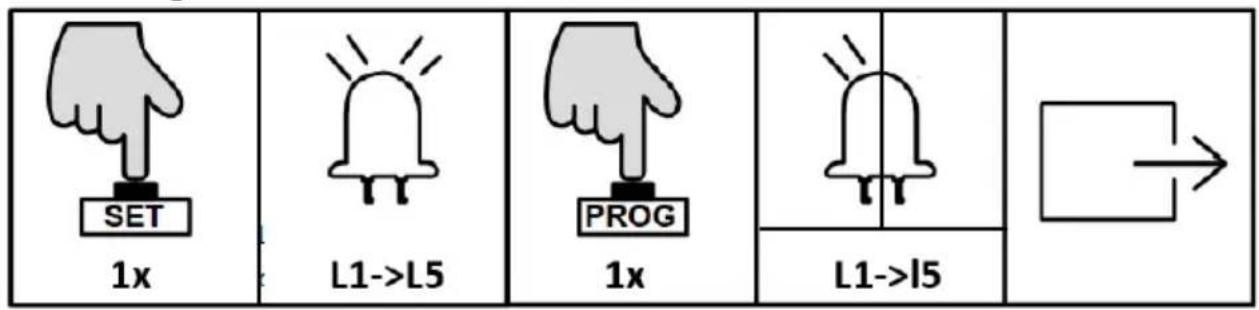

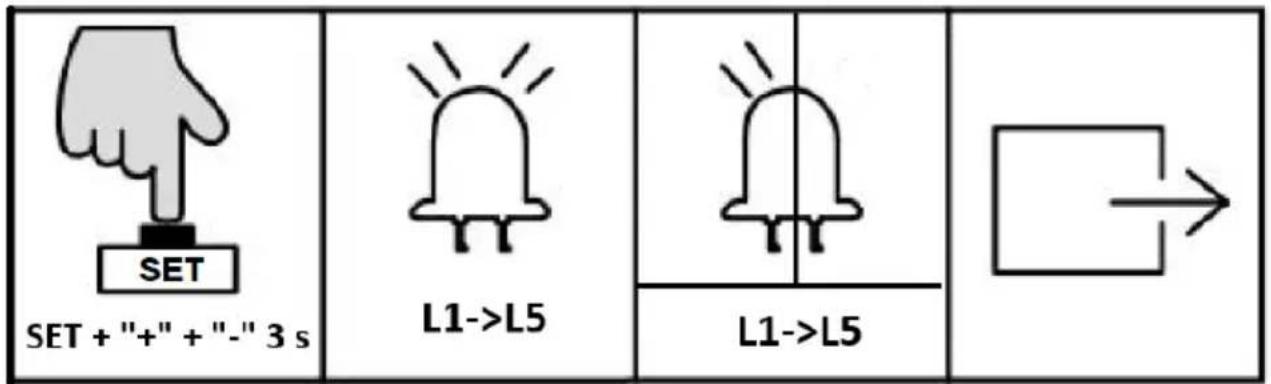

KONTROLL AV BATTERI NIVÅ

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Grindöppnare för skjutgrindar
Modell	MSW-GDOOR-002A
Märkspänning [V~] / Frekvens [Hz]	Ingång AC 230/50Utgång 24/50 DC
Märkström [A]	10
Nominell effekt [W]	170
Isolationsklass	I
Arbetscykel	S2 20 min
Mått [bredd x djup x höjd; mm]	260 x 210 x 278 (endast motor)
Vikt [kg]	14,6 (endast motor)
Grindrörelsehastighet [m/min]	16
Max dörrvikt [kg] / längd [m]	800 / 12
Fjärrkontrollens driftavständ [m]	≤30
Arbetsmiljötemperatur [°C]	-20 - +70

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE	Produkten uppfyller de relevanta säkerhetsstandarderna.
	Läs instruktionerna före användning.
	Produkten måste återvinnas.
	WARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.(allmän varningssymbol)
	UPPMÄRKSAMHET! Varning för elektrisk stöt!
	OBS! Roterande delar, risk för att fastna!
	Rör ej!

avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

Den ursprungliga bruksanvisningen är skriven på tyska. Andra språkversioner är översättningar från tyska.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna för att referera till:

Grindöppnare för skjutgrindar

2.1. Elsäkerhet

a) Om det inte går att undvika att använda apparaten i en fuktig miljö bör en jordfelsbrytare (JFB) användas. Användning av en jordfelsbrytare (JFB) minskar risken för elektriska stötar.
b) Använd inte apparaten om strömsladden är skadad eller visar tydliga tecken på slitage. En skadad nätsladd ska bytas ut av en kvalificerad elektriker eller tillverkarens servicecenter.
c) OBS! LIVSFARA! Vid rengöring får apparaten aldrig sänkas i vatten eller andra vätskor.
d) Före första användningen, kontrollera om huvudspänningstypen och strömmen överensstämmer med de angivna uppgifterna på typskylten.

2.2. Säkerhet på arbetsplatsen

a) Använd inte apparaten i en potentiellt explosiv miljö, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.
b) Om du är osäker på om produkten fungerar korrekt eller om du upptäcker skador, vänligen kontakta tillverkarens servicecenter.
c) Endast tillverkarens servicecenter får utföra reparationer på produkten. Försök inte utföra reparationer på egen hand!

d) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
e) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
f) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
g) Om denna apparat används tillsammans med annan utrustning ska även de övriga bruksanvisningarna följas.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
b) Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
c) Ta bort alla justeringsverktyg och skiftnycklar innan du sätter på apparaten. Ett verktyg eller en skiftnyckel som lämnas kvar i den roterande delen av apparaten kan orsaka personskador.
d) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.
e) Stoppa inte in händerna eller andra föremål i apparaten medan den används!

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd de lämpliga verktygen för den givna uppgiften. En korrekt utvald apparat utför den uppgift som den är avsedd för bättre och på ett säkrare sätt.
b) Använd inte enheten om "ON/OFF"-omkopplaren inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
c) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.

d) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
e) Undvik situationer där apparaten slutar att fungera under användning på grund av för hög belastning. Detta kan leda till en överhettning av driftelementen och skador på apparaten.
f) Rör inte vid ledade delar eller tillbehör om inte apparaten har kopplats bort från strömkällan.
g) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
h) Enheten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan övervakning av en vuxen person.
i) Det är förbjudet att göra ingrepp i apparatens konstruktion för att ändra dess parametrar eller konstruktion.
j) Håll apparaten borta från eld- och värmekällor.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Denna produkt är designad för att strömöppna/stänga en skjutgrind med hjälp av en fjärrkontroll.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

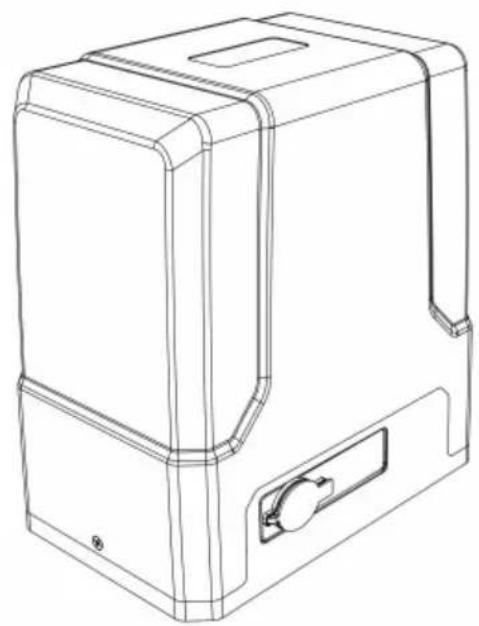

3.1. Beskrivning av apparaten

3.3.1 Reservdelslista

Nej	Bild		Benämning	Antal
1			Motor 1
2			Manuell frigöringsnyckel 2
3			Fjärrkontroll 2
4			Tillbehörslåda 1
4-1			Gränslägesbrytare Stoppfäste 2
4-2			Gränslägesbrytare Stoppmagnet	2

4-3		GränslägesbrytareStoppmagnetMonteringsskruvar M6X18	2
4-4		Mutter M8 4
4-5		Platt bricka ø8 2
4-6		Fjäderbricka ø8 2
5		Ankarbult M8 4
5-1		Mutter M8 8
5-2		Platt bricka ø8 8
5-3		Fjäderbricka ø8 8
6		Port flytta rack 8
Obs: extra fästdelar är reservdelar

3.2. Förbereda och använda

Miljötemperaturen får inte vara högre än 70°C. Säkerställ god ventilation i rummet där enheten används. Apparaten ska alltid fästas på en jämn, stabil och torr yta. Placera enheten så att du alltid har tillgång till den manuella frigöringen (manuellt läge). Elkabeln som ansluts till apparaten måste vara ordentligt jordad och motsvara de tekniska uppgifterna på produktetiketten.

MONTERING

OBS: den elektriska installationen bör utföras av en kvalificerad elektriker, även alla andra ändringar. Installationen måste slutföras med strömavstängd/urkopplad strömförsörjning!

Portöppnaren öppnar porten till höger som standardinställning. Som standard monteras öppnaren på höger sida (se bilderna nedan):

Före installation testa portöppnaren genom att ansluta den till en strömkälla och trycka på fjärrkontrollen. Tryck på öppningsknappen (a), utgångsväxeln roterar (b), tryck sedan på stoppknappen (a), utgångsväxeln slutar rotera. Tryck slutligen på stängningsknappen (a), det utgående kugghjulet roterar i motsatt riktning. Detta ger dig en förståelse för hur öppnaren kommer att flytta porten och säkerställer att den fungerar korrekt:

Om din grind behöver öppnas från andra hållet (till vänster – se bilder nedan), måste öppnaren monteras på vänster sida enligt bilden:

Några universellt användbara och rekommenderade komponenter för grindinstallation, men ingår inte i satsen:

a) Grindskena och hjul
b) Grindändspärr
c) Portstyrrullar
d) Stötfångare för grindstopp

FÖRBEREDELSE AV GRAND

• Se till att skjutgrinden är korrekt installerad.
• Grinden är horisontell och jämn och grinden kan glida fram och tillbaka smidigt när den flyttas för hand innan portöppnaren monteras.
• Hjul och styrrullar ska rotera lätt och vara fria från smuts eller smuts.
• Spåret ska vara plant, plant och ordentligt fäst.
• Eventuell felinriktning i grinden kommer att påverka prestandan hos den automatiska grindöppnaren.

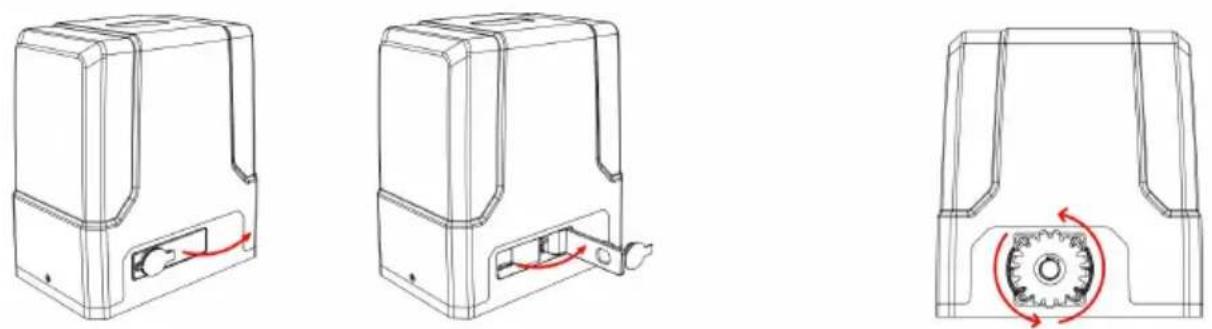

Sätt i nyckeln och öppna den manuella frigöringsstången så att motorn går in i manuellt läge och kontrollera att motorns utgående kugghjul roterar fritt för hand:

• Ta bort läskåpan.
• Sätt in nyckeln i låset och öppna det.
- Öppna den manuella frigöringsstängen till 90 °.
- I manuellt läge ska växeln vridas fritt och grinden kan manövreras för hand.

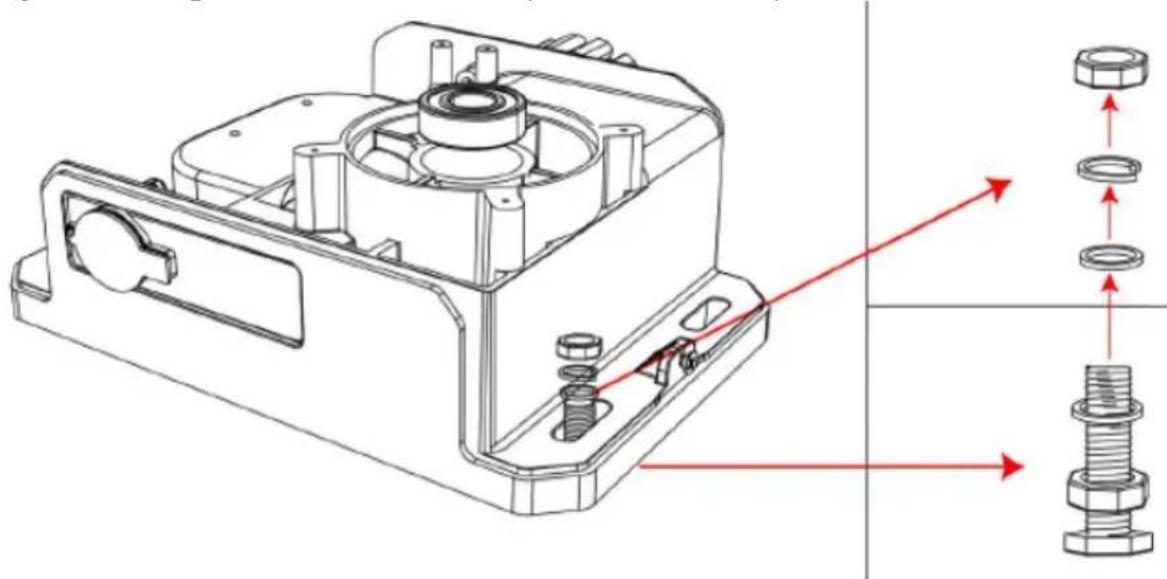

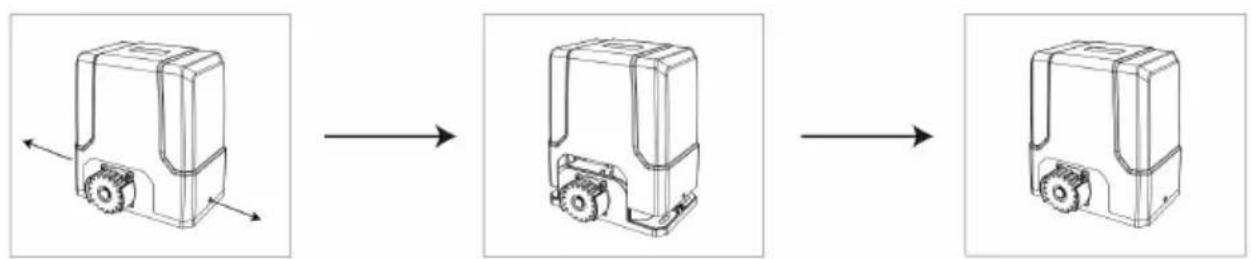

BORTTAGNING/MONTERING AV MOTORKÅPAN

Skruva loss de två lockskruvarna på vardera sidan av motorkåpan och ta bort det från toppen:

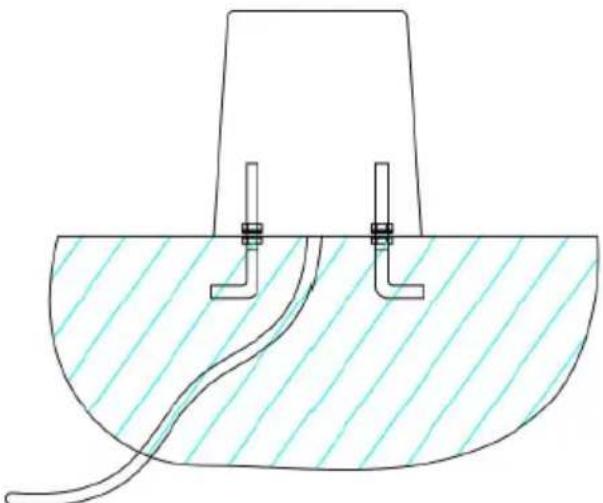

- Förinbädda ankarbultarna enligt hålen i motorbasen före samverkan (se bilden nedan):

- Efter betonghärdning, skruva fast motorn med M8x40 mm bultar, medföljande fjäder- och planbrickor och dra åt efter behov. Höjden kan justeras något med bottenbultar (se bilden nedan):

• Montera motor på betongfoten.
• Se till att motorns utgående kugghjul och kuggstång är korrekt inriktade. Kugghjul och kuggstång bör centreras så mycket som möjligt.
  • Ta bort motorn från monteringsplattan.

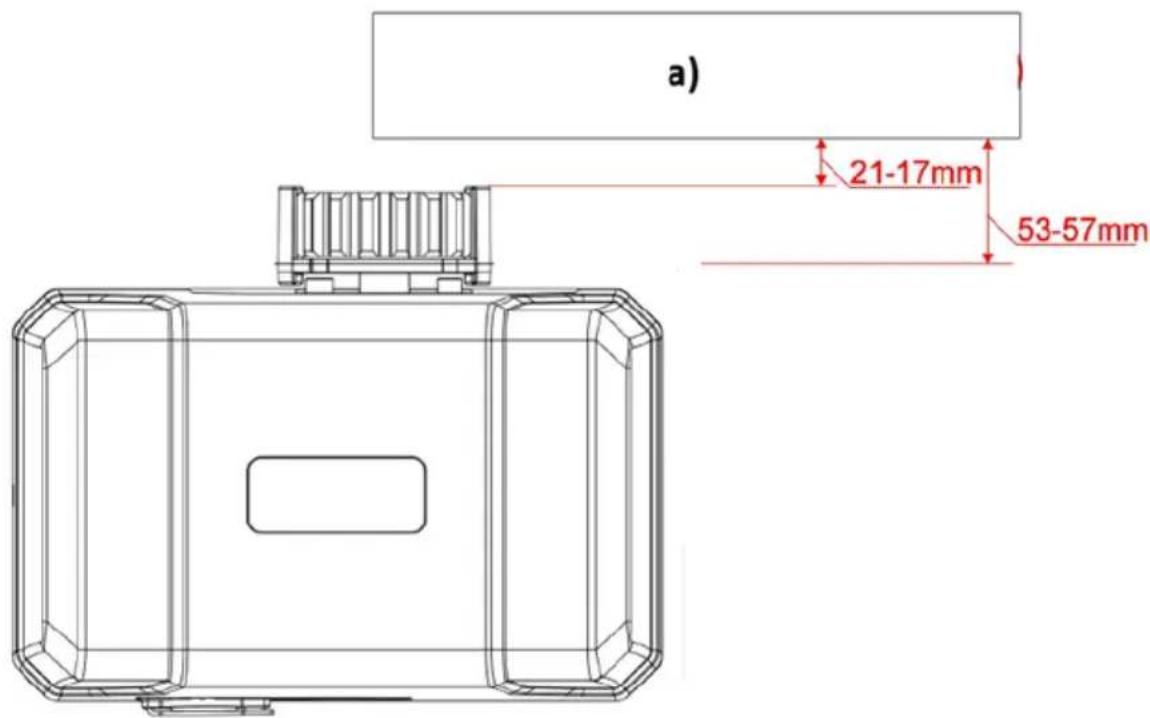

a) 21-17mm 53-57mm

a) Skjutgrindsram i öppet läge

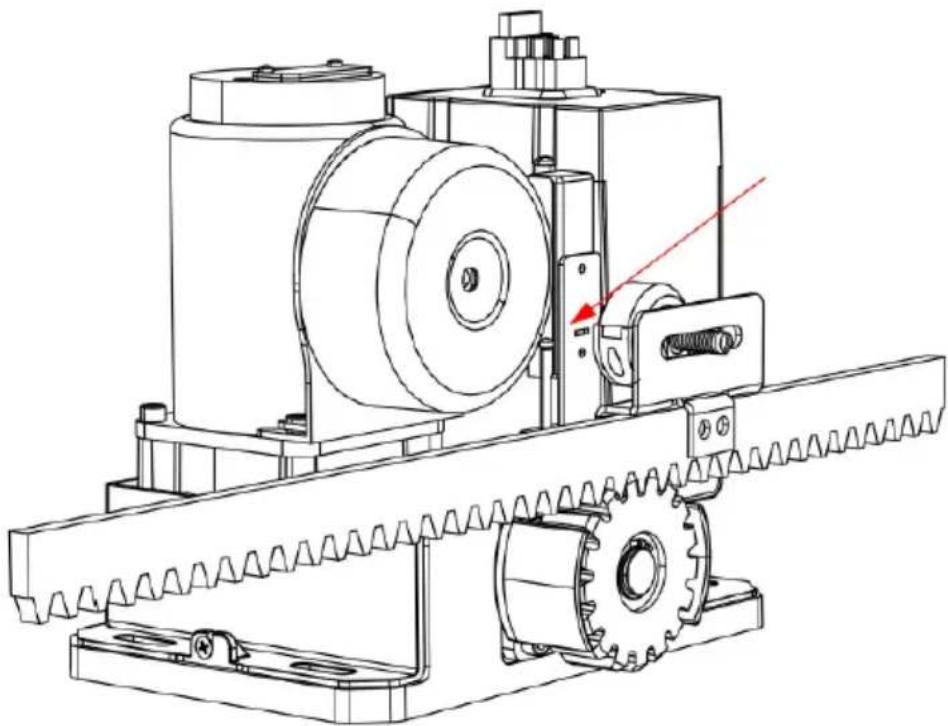

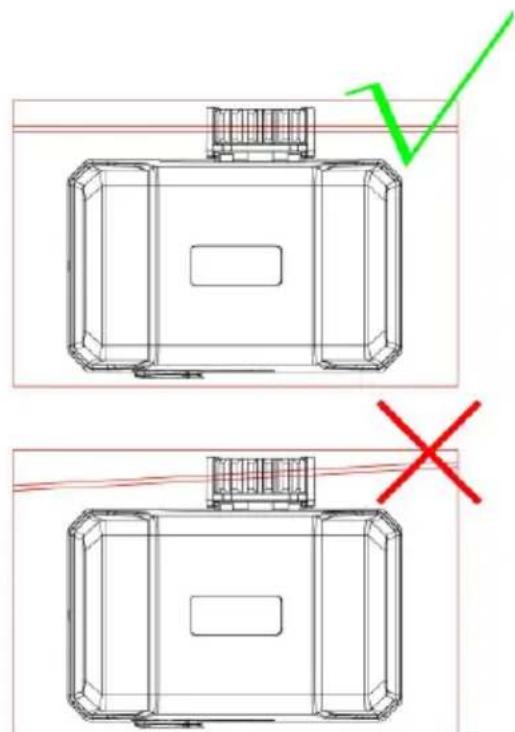

KÄNGE OCH MOTORUPPLIKNING

- Se bilden nedan för rekommenderad monteringshöjd för kuggstången:

115mm

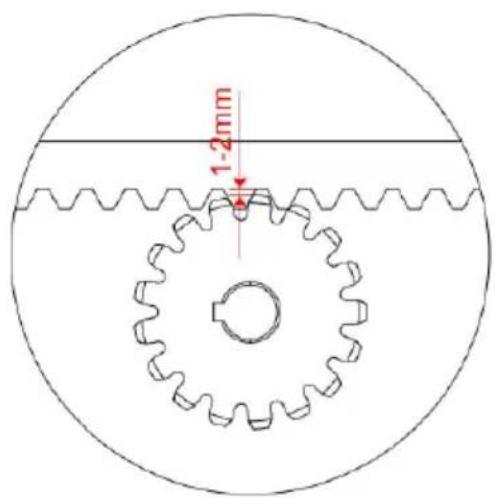

- Se till att utgående kugghjul har ett minsta spelrum på 1-2 mm längs hela längden av kuggstången monterad på grinden. Kugghjulet och kuggstången måste vara korrekt inriktade. Under inga omständigheter får grindöppnarens utgående växel bära någon vikt av grinden. Det är grindens eller hjulens uppgift att bära vikten av grinden (se bilden nedan):

1-2mm

- Om grinden inte glider fritt rörd för hand, justera höjden på kuggstången i enlighet därmed tills hela längden av grinden glider fritt när den manövreras manuellt.

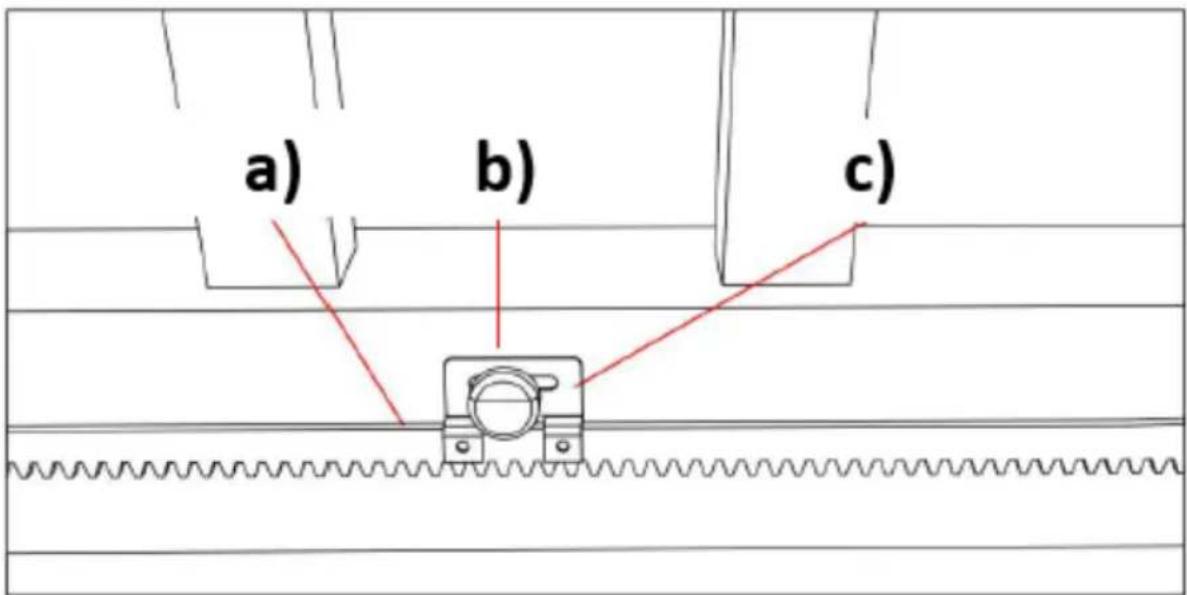

GRÄNSBRYTARE STOPP

a) b) c)

a) Växelställ
b) Gränslägesbrytare stopp
c) Stoppfäste för gränslägesbrytare

Inkluderat i enhetssatsen finns två magnetgränslägesbrytare med två olika polariteter: stopp i svart färg (N), stopp i blå färg (S). Dessa två stopp måste monteras på kuggstängerna på din grind för att säkerställa säker drift. Innan du monterar gränslägesbrytarnas stopp, bör du installera dem på deras fästen först. Efter montering, ställ in på styrkortet för att aktivera grinden i manuellt styrläge

(se avsnittet "Manuellt styrläge"), kör sedan motorn så att den går till dess öppna eller stängda gränslägesläge för att kontrollera om gränslägesbrytaren kan väl kontaktad.

WARNING: en dålig kontakt mellan gränslägesbrytaren och gränslägesbrytarens stopp kan vara farlig, eftersom det kan orsaka att grinden kraschar, skada motorns inre struktur, dessutom kan grinden glida av styrskenan.

Gränslägesbrytarens stoppmagnet är utformad för att känna igen portens löpriktning och dess aktuella position. Under grindrörelse kommer den magnetiska gränslägesbrytaren, som är installerad inuti motorn, att upptäcka gränslägesbrytaren stoppar magneter när den passerar dem och efter detektering kommer styrkortet att lagra grindens körriktning och gränslägesbrytarens stoppläge för att aktivera grinden kör till det inställda gränslägesläget.

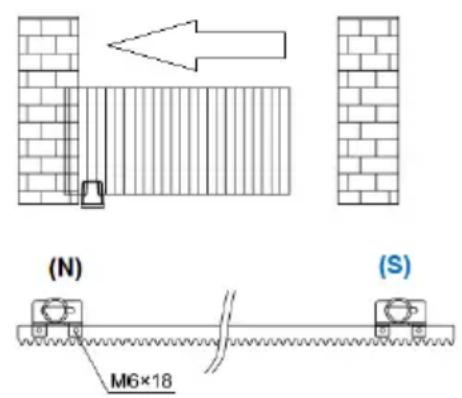

För att ändra portöppnaren från högermonterad (standardinställning) till vänstermonterad, bör du endast ställa in den på styrkortet, du behöver inte byta magnetändlägesstoppen. Det är mycket viktigt att välja gränslägesbrytarens stoppläge och se till att polariteterna är korrekta.

Installationsritning över gränslägesbrytarens stopppolaritet för höger- och vänsterportsrörelse:

Om du inte är säker på att polariteterna för de två magnetgränslägesbrytarnas stopp är korrekta, använd den på kontrollkortet för att gå in i manuellt kontrollläge och kontrollera om grinden kommer att stanna när den kommer till gränslägesbrytarens läge.

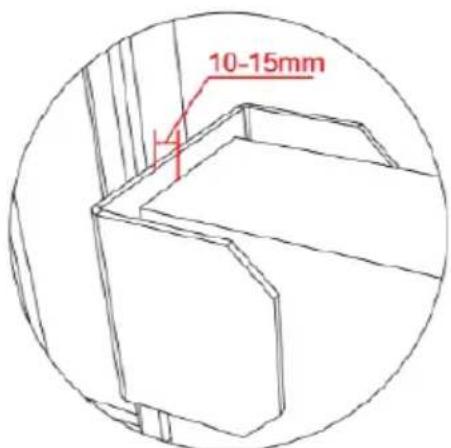

Rekommenderad installationshöjd för gränslägesbrytarens stoppfäste:

a) Installationshöjden för magnetändlägesbrytaren måste vara parallell med spåret på den magnetiska gränslägesbrytaren och vara central. Om du placerar förskjutningen upp och ner för mycket kommer det att påverka detekteringen!
b) Avståndet mellan magnetändlägesbrytarens stopp och den magnetiska gränslägesbrytaren bör vara mindre än 3 cm.

• Använd en skruvmejsel och lossa skruven på sidan av terminalen.
• Sätt in den nakna trådänden i numret i den terminal du vill ansluta.
• Dra åt trådänden med en skruvmejsel för att säkra den på plats.

TERMINALBESKRIVNING

- Terminal X7

OSC PED STP COM GND ANT

ANT: extra antenn

GND: extra antennjordning

COM: gemensam terminal för extern tryckknapp

STP: extern stoppknappsbrytare

PED: extern stängning av tryckknappsbrytare

OSC: extern öppen tryckknappsbrytare

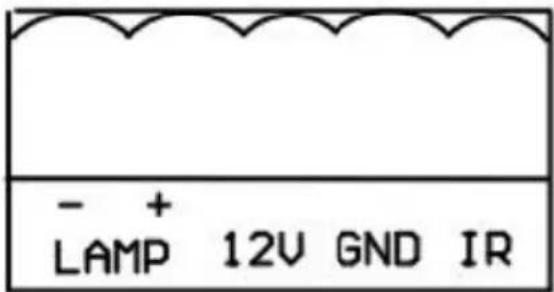

- Terminal X5

- + LAMP 12V GND IR

IR: fotocellingång gemensam terminal för fotocell (normalt sluten kontakt)

GND: mark

12V: Ytterligare tillbehör +12VDC, efter att grinden stängts på plats kommer kortet att gå in i låg strömförbrukning, denna terminal kommer att stänga av 12V strömförsörjningen

SIG: utgång stängningssignal efter att grinden stängts på plats

OPLN: öppen gränslägesbrytare

COM: gränslägesbrytare gemensam plint

CLLM: stäng gränslägesbrytaren

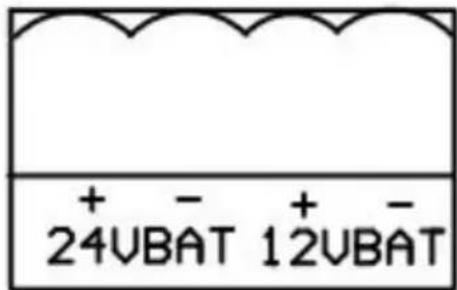

- Terminal X4

+ - + - 24VBAT 12VBAT

24VBAT+: batteri positivt*

24VBAT-: batteri negativ*

*Batterispecifikation: 24V/9Ah

12VBAT+: batteripositiv**

12VBAT-: batteri negativ**

** Batterispecifikation: 12V/9Ah

OBS: + och - måste kopplas korrekt - fel vridning kommer att skada styrkortet!

- Terminal X2

POWÉR

STRÖM: Strömförsörjning (transformatorutgång)

Transformatorspecifikation: 240VAC/22VAC

Märkeffekt: 120W

ANSLUTA INFRARÖDA FOTOCELLER

Under stängning, om strålen från den infraröda fotocellen blockeras, kommer porten att stanna och öppnas omedelbart för att skydda användarnas och egendomssäkerheten.

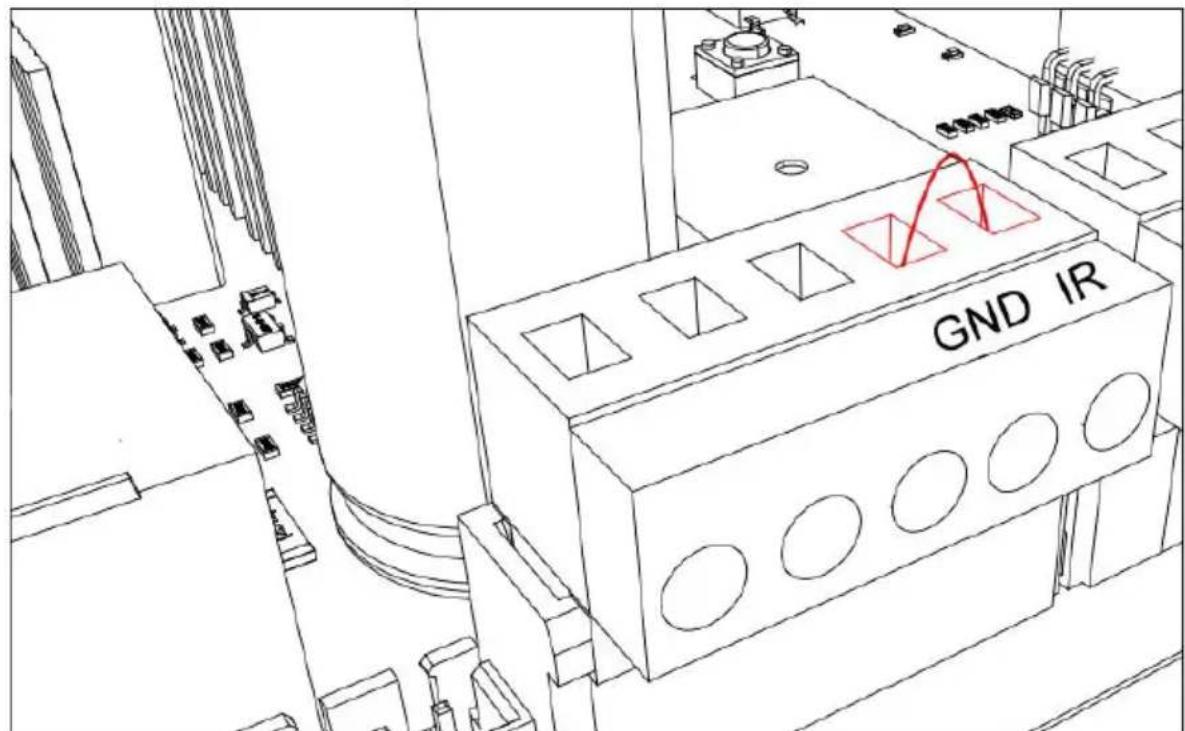

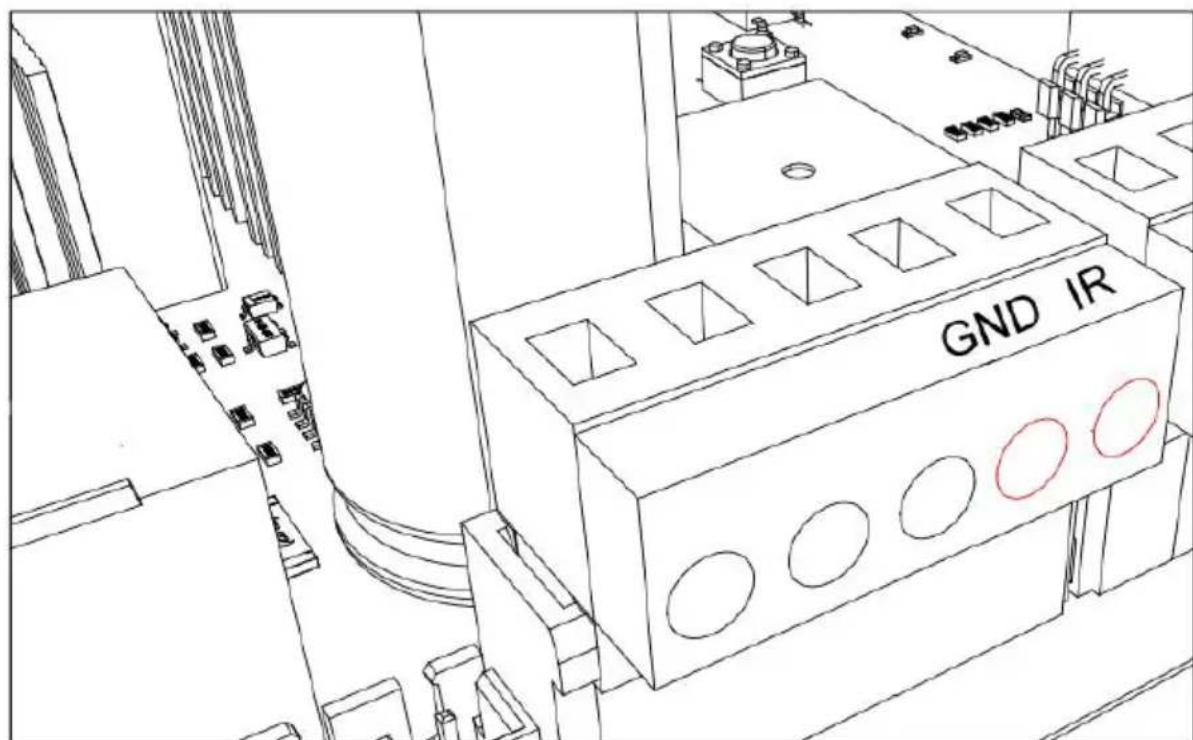

- Lossa IR- och GND-portarna på plint X5 med en skruvmejsel innan du ansluter fotocellerna.

GND IR

- Ta bort kortslutningsledningen mellan portarna IR och GND på plint X5:

GND IR

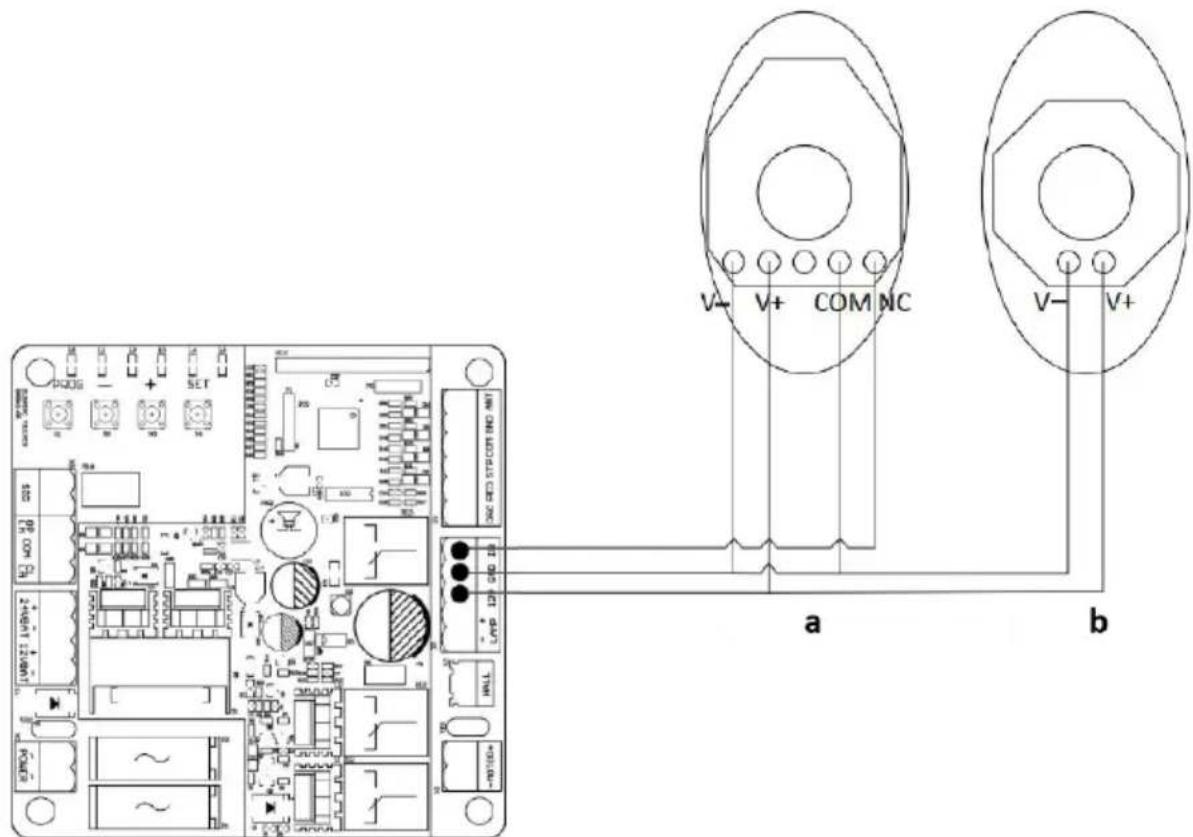

- För att installera fotoceller, anslut kablarna enligt bilden nedan:

a) Fotocellsmottagare
b) Fotocellsändare

- Avståndet mellan fotocellsmottagare och fotocellssändare bör inte vara mindre än 2 meter; annars kan induktionseffekten av fotocellen påverkas.

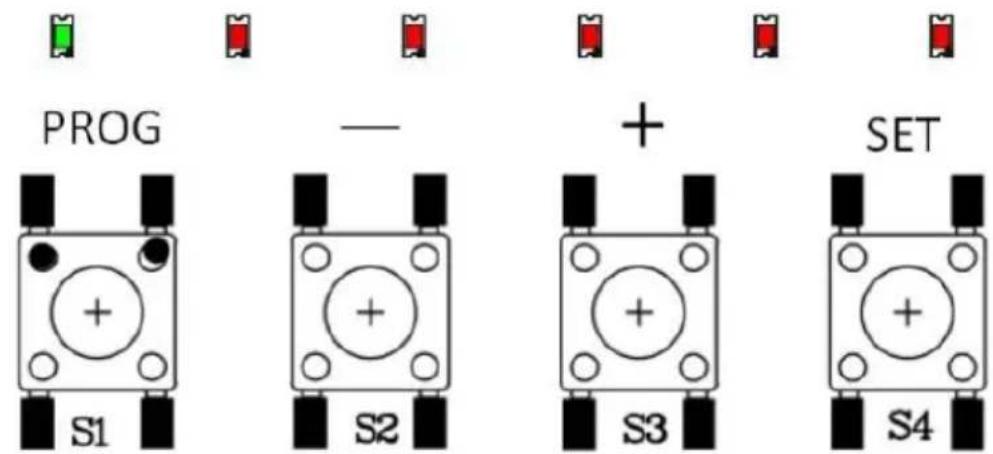

ANVÄNDARGRÄNSSNITSINSTRUKTION

PROG — + SET S1 S2 S3 S4

Indikator lampor:

L0 (grön): Indikerar styrkortets arbetsstatus och menystatus.

L1-L5 (röd): Indikerar inställningar, parametrar, fel och batterinivå.

Ställ in knappar:

PROG: Gå in i eller avsluta inställningsmenyn.

- och +: Funktionsval och parameterjustering.

SET: Välj val, bekräfta inställningen.

OBS: Tryck på inställningsknappen en kort stund (inom 1 sek.) eller ett långt tryck på knappen (över 2 sek.) kommer att användas för olika funktioner.

MANUELL KONTROLLLÄGE

För att säkerställa att den första installationen av denna produkt lyckades, kan användare testa öppning/stängning i manuellt kontrollläge. Om det finns några avvikelser, lämna det manuella styrläget och justera om porten, portöppnaren och gränslägesbrytaren.

Användningsinstruktion:

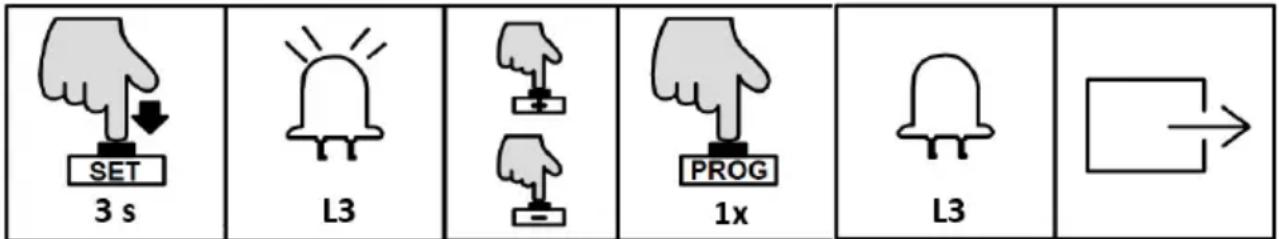

SET 3 s L3 PROG 1x L3

• Tryck och håll "SET"-knappen i 3 sek. och indikatorlampan L3 kommer att flimra.
• Tryck på "+" -knappen för att öppna porten, släpp sedan "+" för att sluta springa; Tryck på "-" för att stänga porten och släpp den sedan för att sluta springa.
• Tryck på "PROG"-knappen en gång för att lämna det manuella kontrollläget och indikatorlampan L3 kommer att släckas och systemet avslutar automatiskt inställningsproceduren.

NOTERA:

• Om det inte sker någon funktion under gränslägesbrytarens lägesinställning under 60 sekunder, kommer systemet automatiskt att lämna inställningen.
• Om du behöver avsluta under inställningen, tryck på "PROG" en gång för att avsluta direkt.
• I manuellt styrläge, om grinden inte stannade när den anlände till gränslägesbrytaren, lämna det manuella styrläget och kontrollera om de två magnetändlägesbrytarnas stopp är inom detektionsområdet för den magnetiska gränslägesbrytaren.

SNABBINSTÄLLNING FÖR LÖPRESOR

OBS: innan du ställer in körsträckan, se till att porten är helt öppen. Installera gränslägesbrytarens stopp i gränslägesläge och se till att polariteterna är korrekta. Efter installationen, flytta eller ta inte bort den längre.

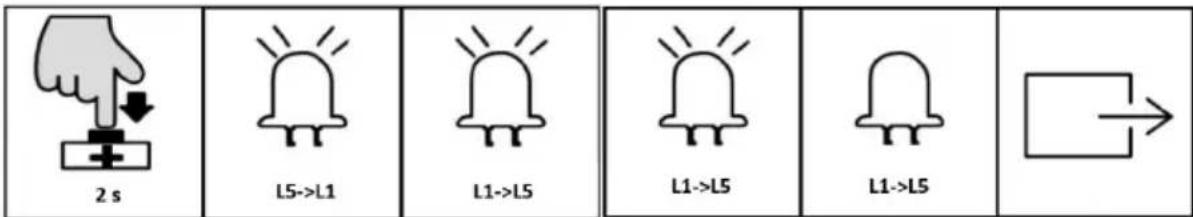

2 s L5->L1 L1->L5 L1->L5 L1->L5 →

• Tryck på "+"-knappen i 2 sekunder, motorn startar automatiskt sin reseinlärning.
• Under portstängning kommer indikatorlamporna att lysa från L5 till L1 i följd och upprepade gånger.
• Under portöppning kommer indikatorlamporna att lysa från L1 till L5 i följd och upprepade gånger.
• Efter att färden har ställts in kommer indikatorlamporna L1-L5 att lysa i följd, sedan kommer alla att flimra en gång och slockna.

NOTERA:

• Om det inte sker någon funktion under gränslägesbrytarens lägesinställning under 60 sekunder, kommer systemet automatiskt att lämna inställningen.
• Om du behöver avsluta under inställningen, tryck på "PROG" en gång för att avsluta.

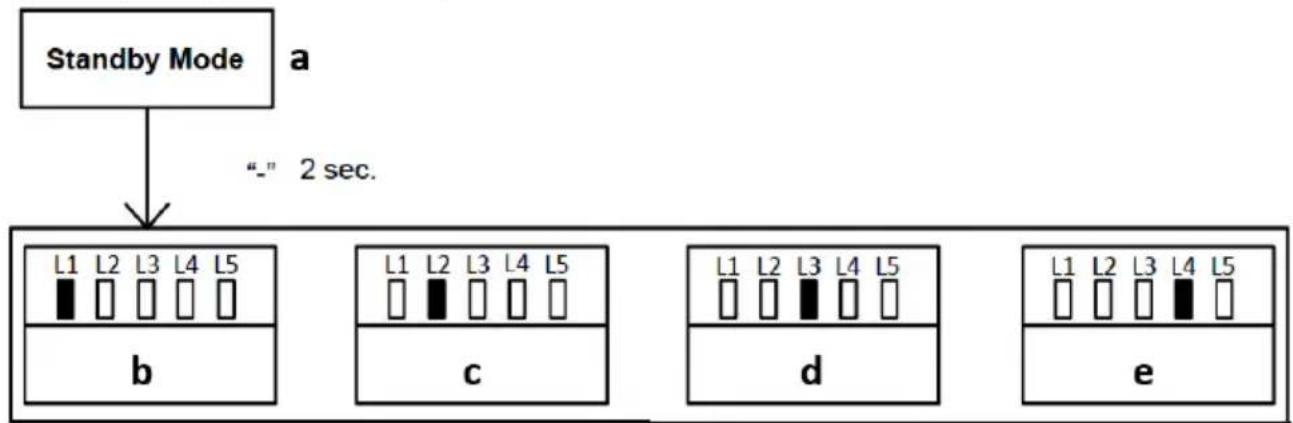

FJÄRRKONTROLL HANTERING

a) Standbyläge
b) Lärning med en knapp
c) Lärning med tre knappar
d) Fotgängarläge på fjärrkontrollen
e) Radera fjärrkontroll

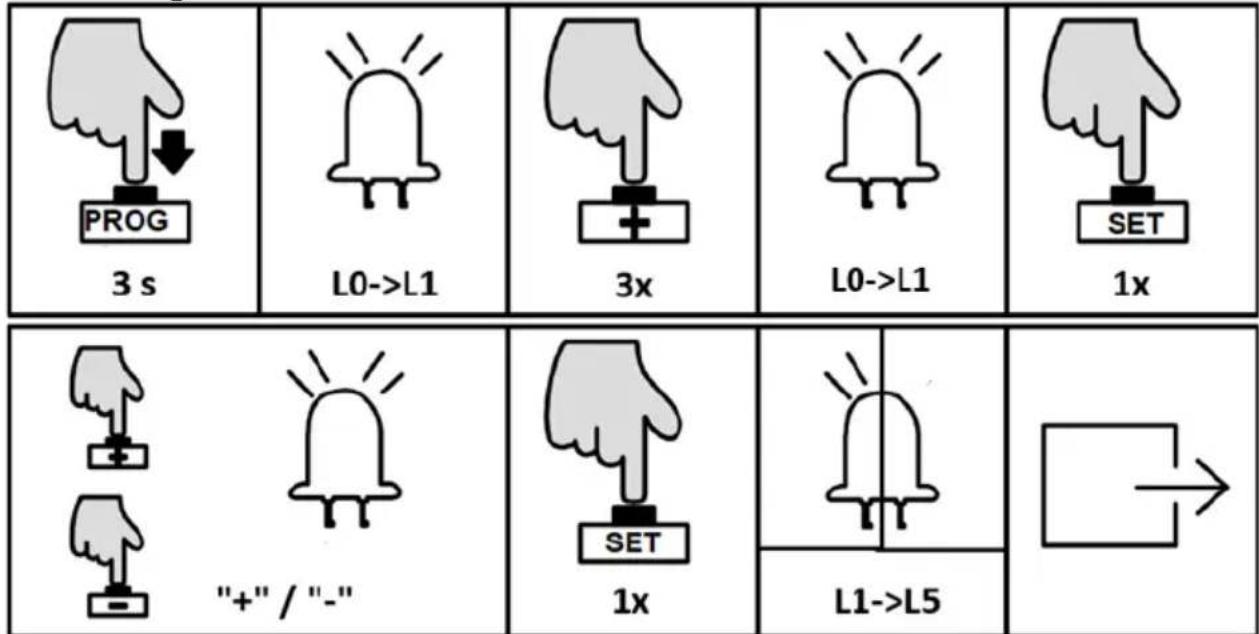

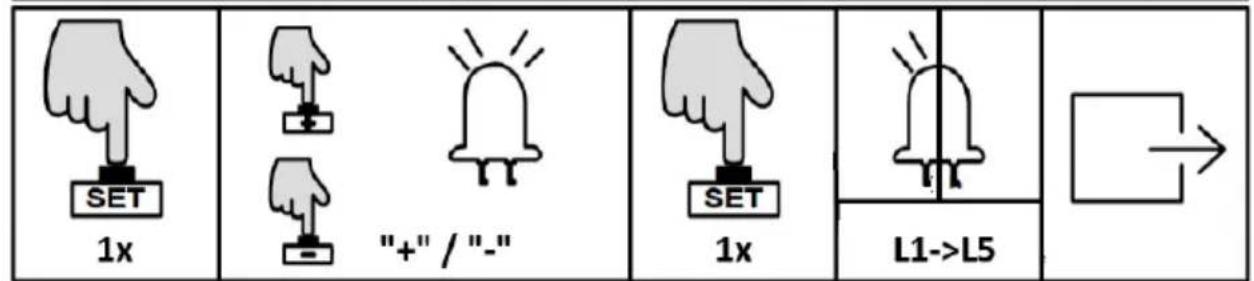

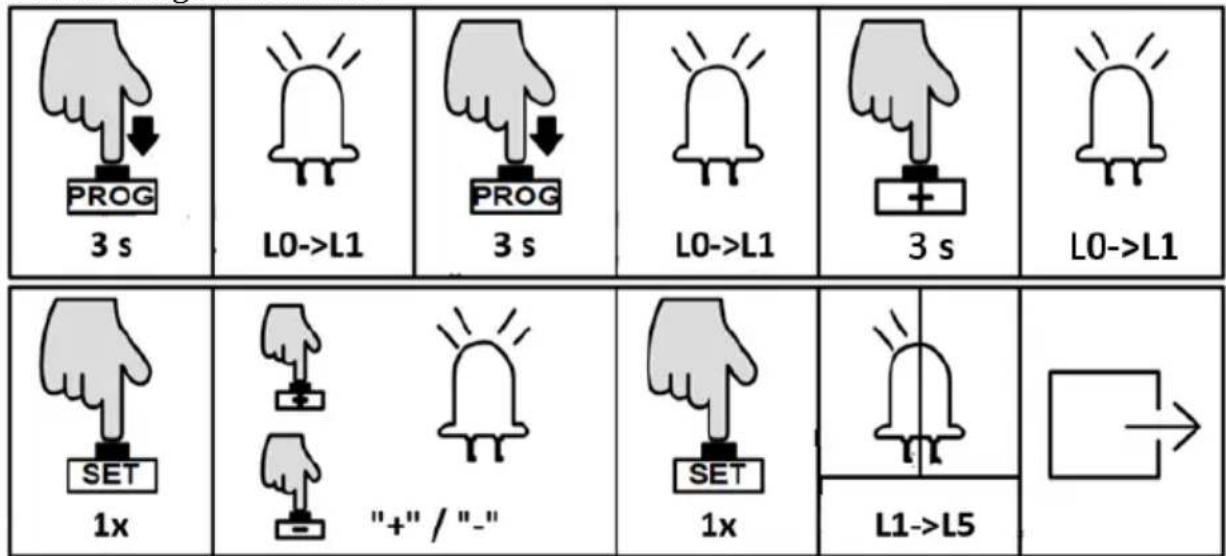

Användningsinstruktion:

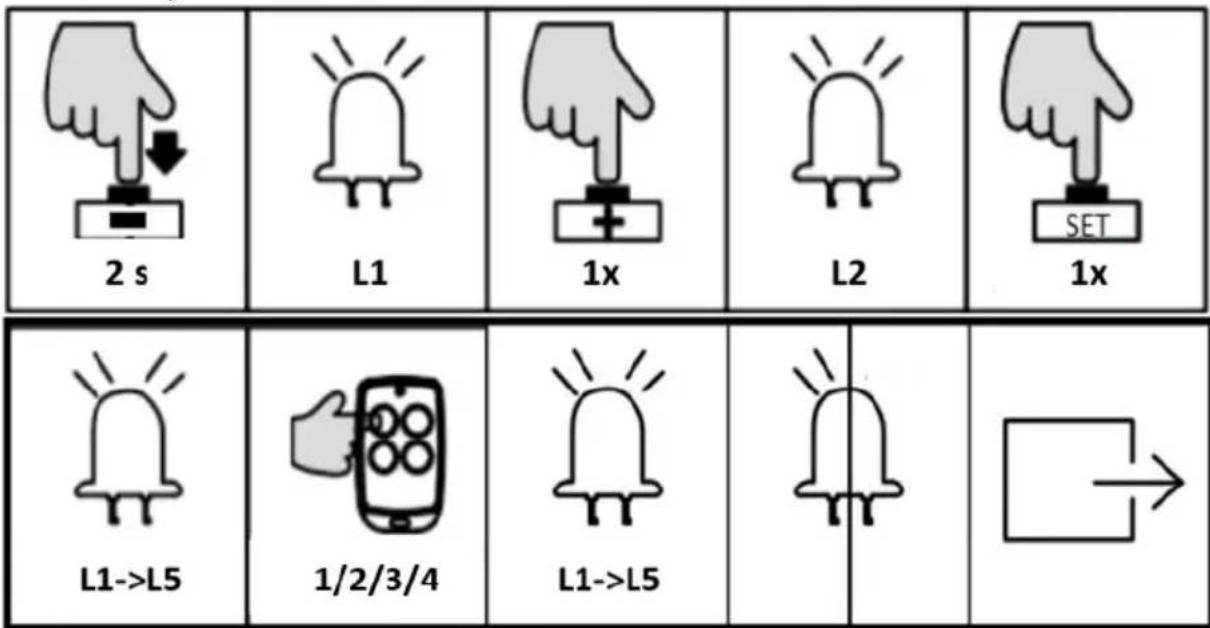

• Tryck på "-"knappen i 2 sek. i standbyläge för att komma in i den första funktionen för fjärrkontrollhantering.
• Olika funktioner kan väljas med "+" och "-" knapparna.
• Tryck på "SET"-knappen för att gå in i motsvarande parameterinställningar.

Instruktion för fjärrkontrollläge:

OBS: Det finns två lägen tillgängliga för fjärrkontroll under detta kontrollkort. Användare kan para ihop fjärrkontrollen i önskat läge.

• Enkelknappsläge: Öppna/Stopp/Stäng av portöppnaren styrs av endast en knapp på fjärrkontrollen.

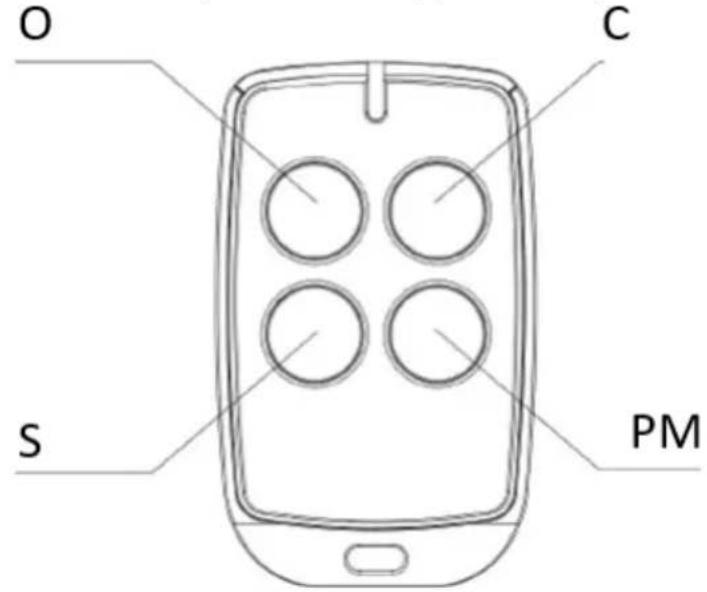

• Treknappsläge: Öppna/Stopp/Stäng av portöppnaren styrs av tre olika knappar på fjärrkontrollen.

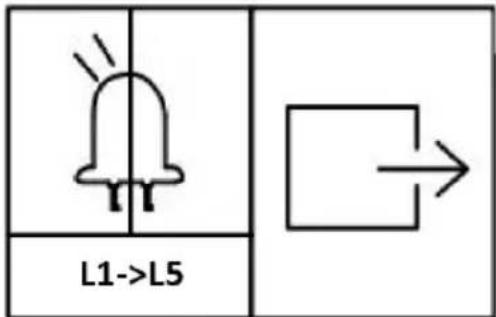

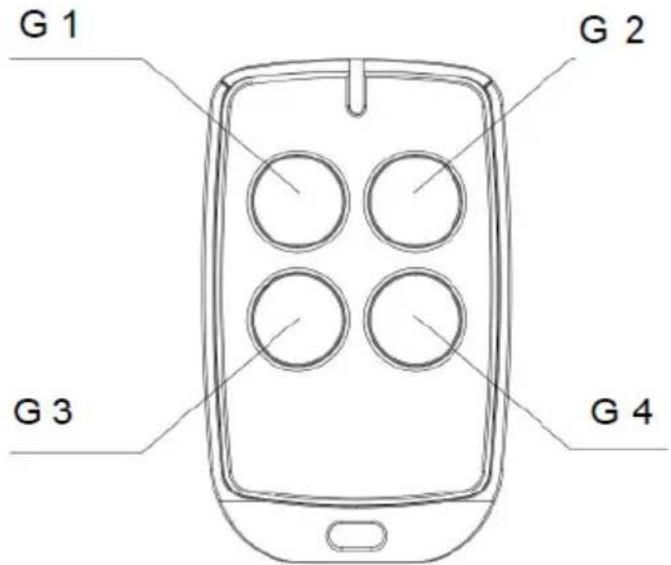

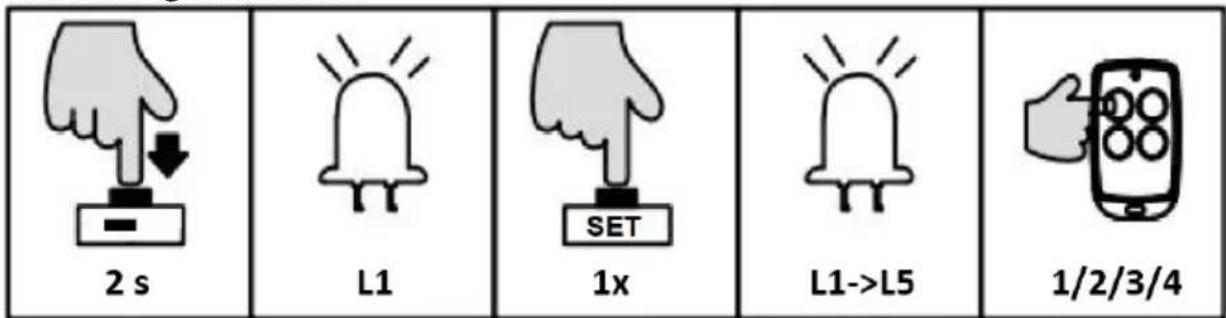

LÄRNING MED ENKNAPPSLÄGE (L1)

I det här läget kan en av fjärrkontrollknapparna som är kopplad till den ena portöppnaren individuellt styra driften av denna öppnare. Viloknapparna på denna fjärrkontroll kan användas för att para ihop med andra öppnare (G1-G2-G3-G4):

Användningsinstruktion:

2 s L1 1x L1->L5 1/2/3/4

L1->L5

- Tryck och håll ned "-"-knappen i 2 sek. för att gå in i fjärrstyrningsläge. Indikeringslampan L1 kommer att lysa med fast sken.

• Tryck på "SET"-knappen en gång för att gå in i inlärningsläge med en knapp. Alla indikatorlampor kommer att flimra upprepade gånger från L1 till L5. (Om en larmlampa är ansluten blinkar den också).
• Tryck två gånger på knappen som ska paras ihop på fjärrkontrollen. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna. (Om en larmlampa är ansluten lyser den i en sek.). Inlärningen är avslutad därefter.

LÄRNING MED TRE KNAPPAR (L2)

I detta läge kommer alla knappar på fjärrkontrollen som är kopplade till grindöppnaren att användas separat för att öppna, stänga och stoppa grinden.

O C S PM

Användningsinstruktion:

2 s L1 1x L2 1x L1->L5 1/2/3/4 L1->L5

- Tryck och håll ned "-"-knappen i 2 sek. för att gå in i fjärrstyrningsläge. Indikeringslampan L1 kommer att lysa med fast sken.

• Tryck på "+"-knappen en gång för att välja alternativet för inlärningsläge med tre knappar. Indikeringslampan L2 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i inlärningsläget med tre knappar. Alla indikatorlampor kommer att flimra upprepade gånger från L1 till L5. (Om en larmlampa är ansluten blinkar den också).
• Tryck två gånger på knappen som ska paras ihop på fjärrkontrollen. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna. (Om en larmlampa är ansluten lyser den i en sekund.) Inlärningen är klar därefter.

OBS: Om det inte finns någon funktion under fjärrkontrollens inlärningsstatus under 20 sekunder, kommer systemet automatiskt att lämna inställningen och spara alla ihopparade fjärrkontroller.

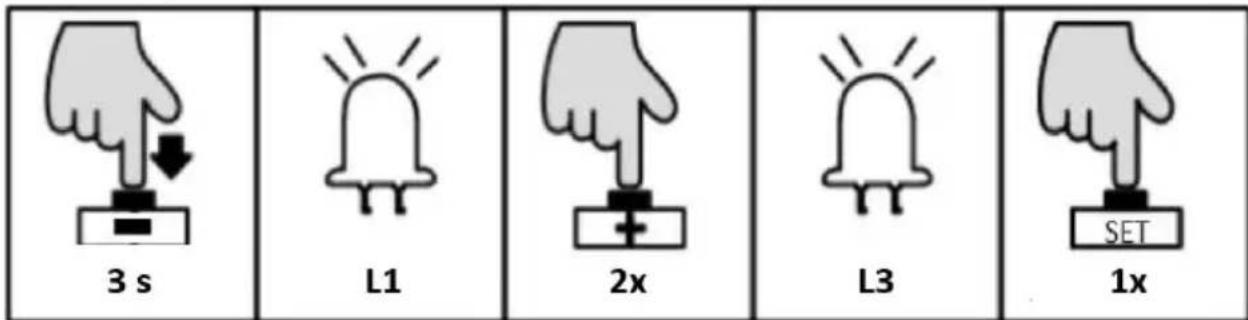

GÅNGÄNGARLÄGE PÅ FJÄRRKONTROLLEN (L3)

Fotgängarlägesfunktion: när grinden är stängd, tryck på fotgångarknappen på fjärrkontrollen, grinden öppnas 1 m bred för att tillåta fotgångare åtkomst.

Användningsinstruktion:

L1->L5

1/2/3/4

L1->L5

• Tryck och håll ned "-"-knappen i 3 sek. för att gå in i fjärrstyrningsläge. Indikeringslampan L1 kommer att lysa med fast sken.
• Tryck på "+" -knappen två gånger för att välja funktion för fotgängarläge. Indikeringslampan L3 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i fotgängarläge. Alla indikatoren kommer att flimra upprepade gånger från L1 till L5.
• Tryck en gång på knappen som ska paras ihop på fjärrkontrollen. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna. Inlärningen är avslutad därefter.

FJÄRRKONTROLL DELETE (L4)

Denna operation raderar alla fjärrkontroller som är ihopparade med detta kontrollkort.

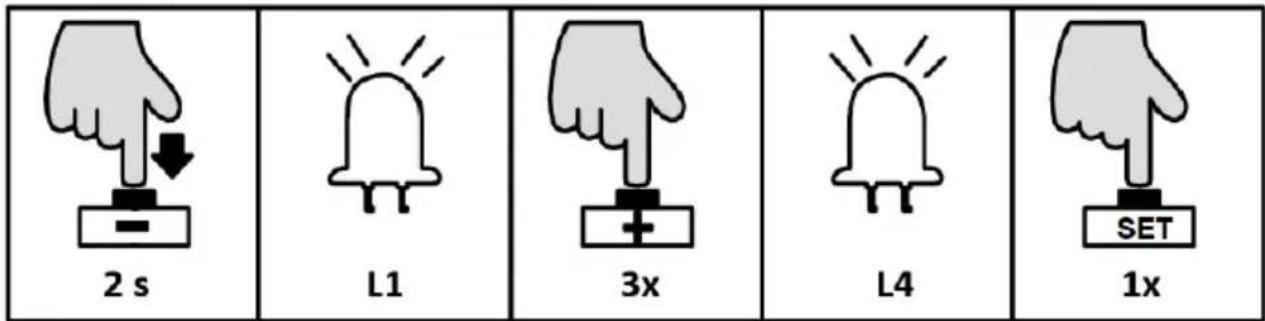

Användningsinstruktion:

• Tryck och håll ned "-"-knappen i 2 sekunder för att gå in i fjärrkontrollläget. Indikatorlampan L1 kommer att lysa.
• Tryck på "+"-knappen tre gånger för att välja fjärrkontrollens raderingsalternativ. indikatorlampan L4 kommer att lysa.
• Tryck på "SET"-knappen en gång för att gå in i fjärrkontrollens raderingsalternativ. Indikeringslamporna L1-L5 kommer att lysa med fast sken.
• Tryck och håll "SET"-knappen i 2 sek. kommer att radera alla fjärrkontroller och den avslutas automatiskt. Indikeringslamporna kommer att släckas i sekvens från L5 till L1, varefter indikatorlamporna L1-L5 kommer att vara tända i en sekund.

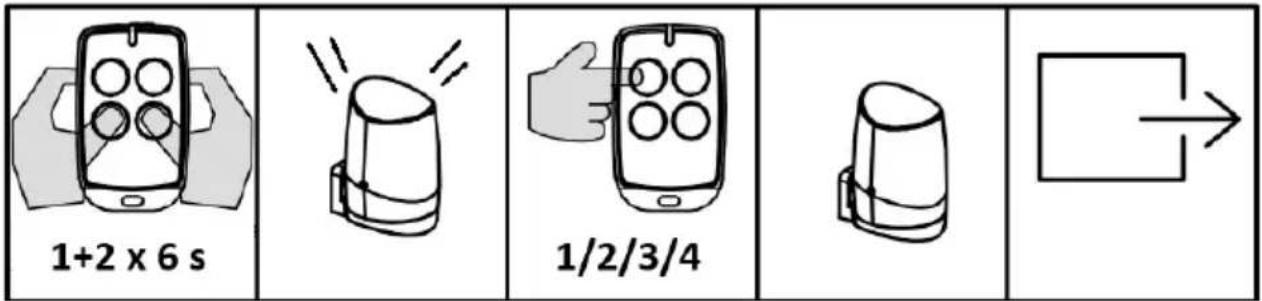

FJÄRRKONTROLL SNABB INSTÄLLNING

Snabbinlärningsfunktion för fjärrkontroll gör att användaren kan para ihop fjärrkontrollerna utan att öppna motorkåpan.

Krav:

• En fjärrkontroll har redan parats.
• För att säkerställa inlärningens tillförlitlighet, använd snabbinlärningsfunktionen inom 2 meter från portöppnaren.
• Se till att portöppnaren är utrustad med en larmlampa, som hjälper dig att kontrollera status för fjärrkontrollinlärning.

Användningsinstruktion:

1+2 x 6 s 1/2/3/4

• Tryck och håll ned den tredje och fjärde knappen på den ihopparade fjärrkontrollen samtidigt i 6 sek. Larmlampan blinkar, vilket indikerar att styrkortets inlärningsfunktion är igång.
• Tryck på knappen för att lära dig på fjärrkontrollen under ovanstående status. Larmlampan kommer att släckas. Då är fjärrstyrningsinlärningen klar.
• Systemet kommer automatiskt att lämna inlärningsläget efter att parningen är klar.

OBS: Fjärrkontrollens arbetsläge kommer att kopieras från originalet till det nya parat en.

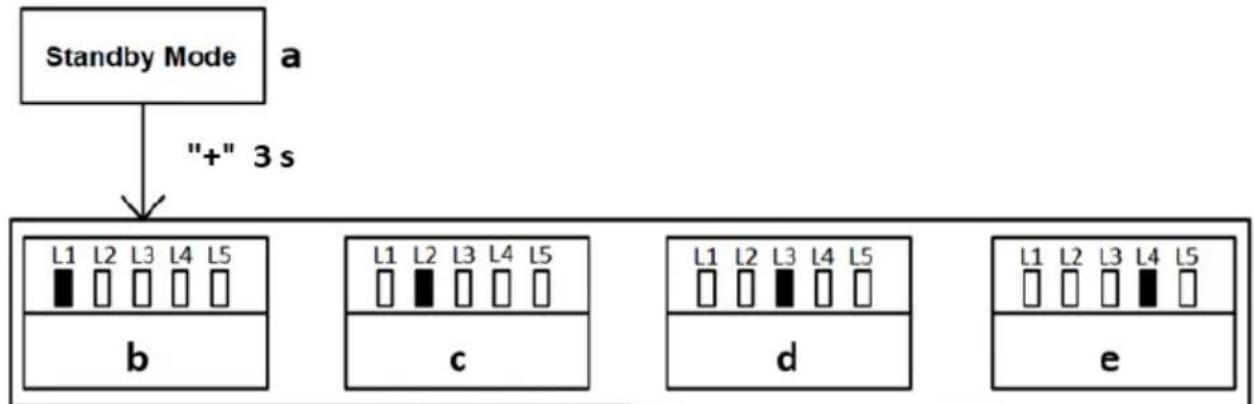

GRUNDLÄGGANDE MENYINSTÄLLNING

a) Standbyläge
b) Inställning av körhastighet
c) Inställning av långsam stopphastighet
d) Auto-reverse när du möter hinder
e) Inställning av långsam stoppdistans
f) Funktionsinställning för automatisk stängning

Användningsinstruktion:

• I standby-läge, tryck och håll ner "PROG"-knappen i 3 sekunder, indikatorlampan L0 kommer att flimra en gång och gå in i grundmenyn.
• Tryck på "+" eller "-" knappen för att välja de olika funktionsinställningarna.
• Tryck på "SET"-knappen för att gå in i den valda funktionsinställningen.

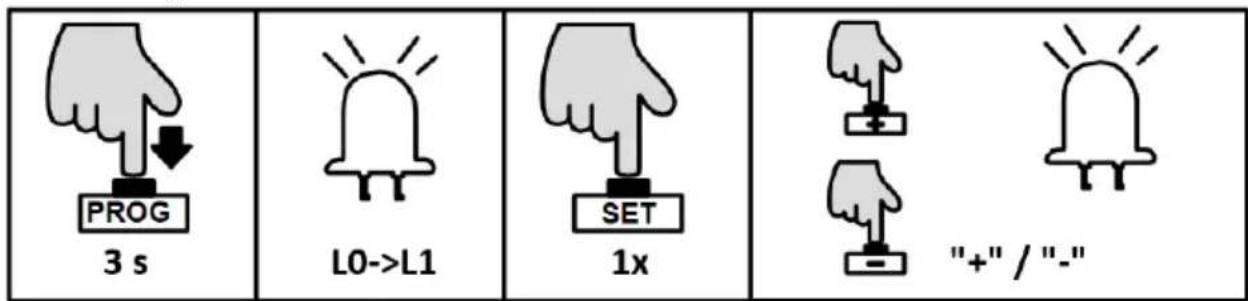

INSTÄLLNING AV KÖRHASTIGHET (L1)

Användaren kan justera portens öppnings- och stängningshastighet enligt den faktiska installationen och användningsförhållandena.

Användningsinstruktion:

• Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i körhastighetsinställningen. Indikeringslamporna L1-L5 visar aktuell körhastighet. (Standardinställningen är L5).
• Tryck på knappen "+" eller "-" för att justera hastigheten. Indikeringslamporna L1-L5 indikerar olika hastighetsstatus. Ju mer indikatorlamporna lyser, desto snabbare blir körhastigheten.
• Tryck på "SET"-knappen för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

INSTÄLLNING AV LÅNGSAMT STOPP HASTIGHET (L2)

Inställningen för långsam stopphastighet kan effektivt minska tröghetskraften när grinden är öppen eller stängd till sitt gränsläge, vilket förlänger livslängden för både grind och grindöppnare.

Användningsinstruktion:

• Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "+"-knappen för att välja långsam stopphastighet. Indikeringslampan L2 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i inställningsläget. Indikeringslamporna L1-L5 visar den aktuella långsamma stopphastigheten. (Standardinställningen är L1).
• Tryck på knappen "+" eller "-" för att justera hastigheten för långsam stopp. Indikeringslamporna L1-L5 visar olika hastighetsstatus. Ju mer indikatorlamporna lyser, desto snabbare blir den långsamma stopphastigheten.
• Tryck på "SET"-knappen för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

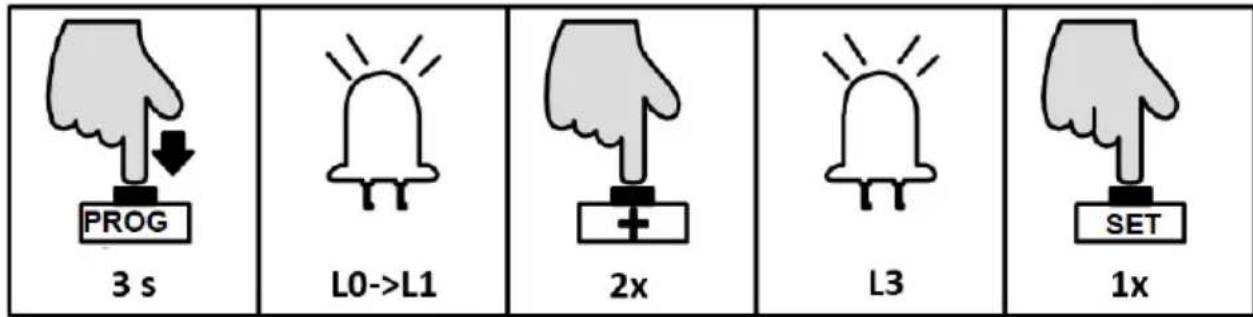

VÄXA NÄR DU MÖTER HINDER INSTÄLLNING (L3)

Under portens öppning eller stängning kan oavsiktlig kollision med hinder utgöra ett hot mot människor och egendom. För att förhindra påverkan av en sådan kollision kan användare justera känsligheten för att möta hinder för att minska kollisionsskadorna.

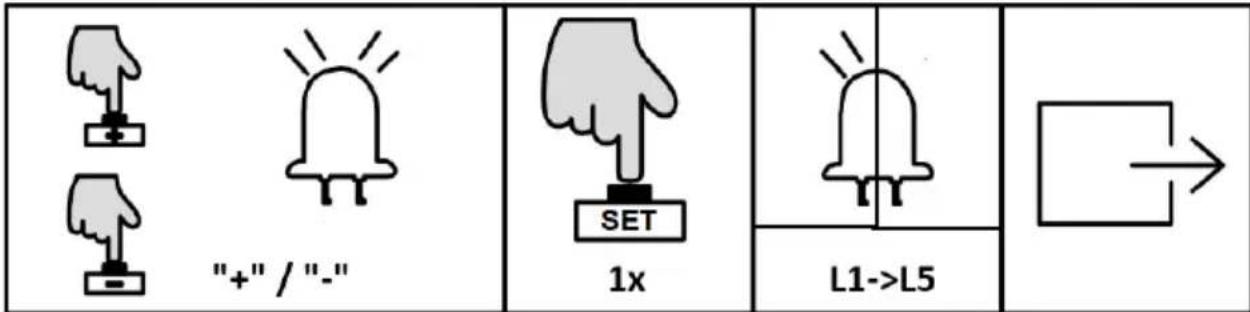

Användningsinstruktion:

PROG 3 s L0->L1 2x L3 1x SET

• Tryck på "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "+" -knappen två gånger för att välja omvänt alternativ. Indikeringslampan L3 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i inställningsläget. Indikatorlamporna L1-L5 visar den aktuella inställningen. (Standardinställningen är L2).
• Tryck på knappen "+" eller "-" för att ställa in känsligheten för att möta hinder. Indikeringslamporna L1-L5 visar olika känslighet för att möta hinder. Ju mindre indikatorlamporna lyser, desto högre blir känsligheten. L1-L5 är alla avstängda sätt att avbryta den automatiska reverseringsfunktionen.
• Tryck på "SET"-knappen en gång för att spara inställningen och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

OBS: Standardinställningen för denna funktion är lämplig för grind som väger 500 kg och glidskenan för att köra grinden är smidig. Om denna funktion inte fungerar eller reverserar ofta, vänligen justera inställningarna för att minska eller öka lite.

INSTÄLLNING AV LÅNGSAMT STOPPAVSTÅND (L4)

Att ställa in ett långsamt stoppavständ gör att porten går smidigare, vilket förlänger livslängden på porten och portöppnaren.

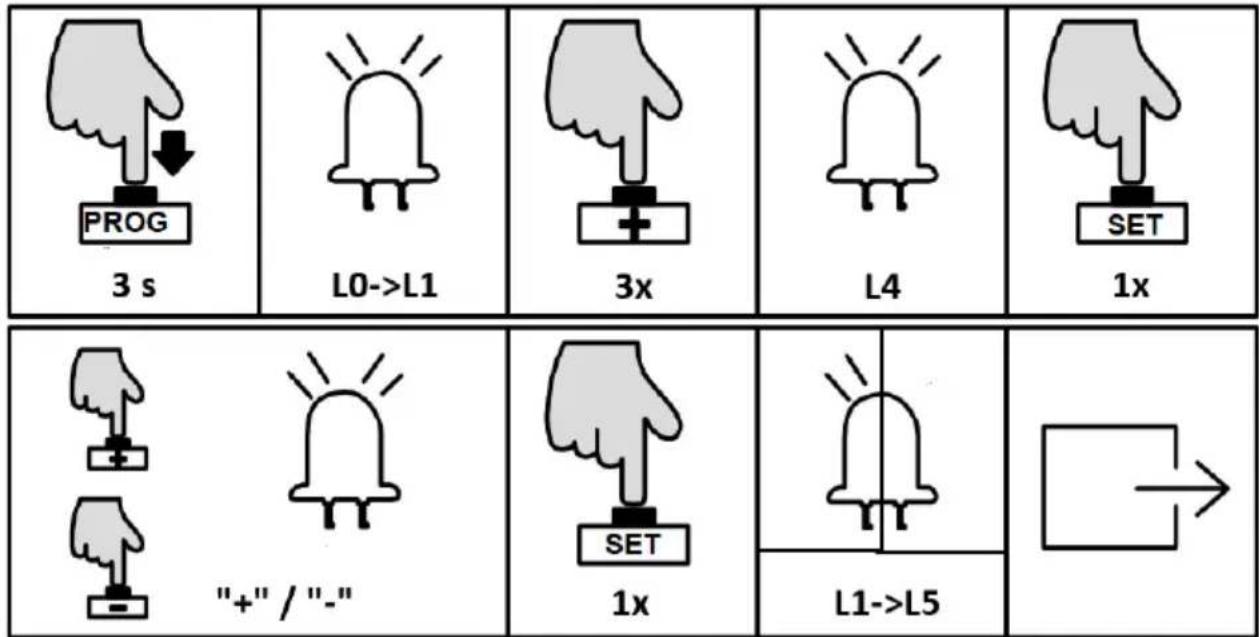

Användningsinstruktion:

• Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "+"-knappen tre gånger för att välja alternativet för långsamt stopp. Indikeringslampan L4 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i inställningen för långsam stoppdistans. Indikeringslamporna L1-L5 visar det aktuella avståndet för långsamt stopp. (Standardinställningen är L4).
• Tryck på knappen "+" eller "-" för att ställa in det långsamma stoppavståndet. Indikeringslamporna L1-L5 visar olika långsamma stoppsträckor. Ju mer indikatorlamporna lyser, desto längre blir avståndet. Om grinden är tung (över 800 kg) rekommenderas att den ställs på L4 eller L5 för att få ett bättre långsamt stopp. Om grindens vikt är mindre än 500 kg rekommenderas att den ställs in på L2 eller L1 för att få ett bättre långsamt stopp.
• Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

AUTO-STÄNGNINGSINSTÄLLNING (L5)

När porten är helt öppen, kommer kontrollpanelen att skicka autostängningssignalen för att möjliggöra för porten att stänga automatiskt enligt den förinställda autostängningstiden.

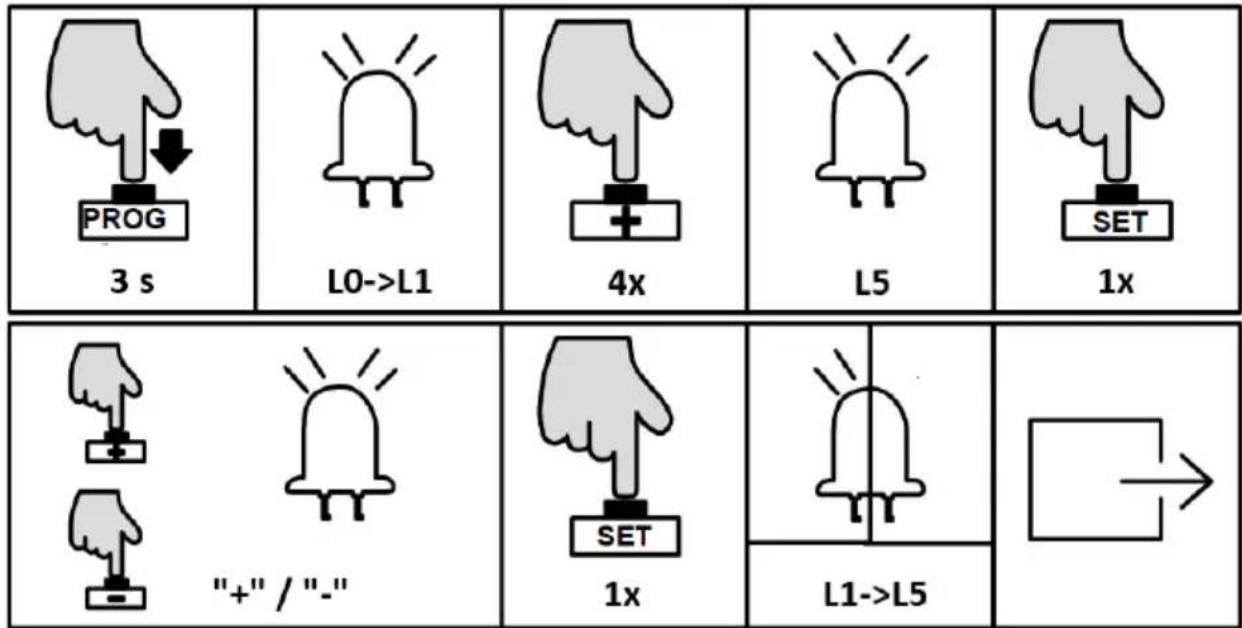

Användningsinstruktion:

• Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "+"-knappen fyra gånger för att gå in i alternativet för automatisk stängning. Indikeringslampan L5 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i inställningen. Indikatorlamporna L1-L5 visar den aktuella tiden för automatisk stängning. (Standardinställningen är att alla indikatorlampor är släckta).
• Tryck på knappen "+" eller "-" för att ställa in tiden för automatisk stängning. Antalet fasta indikatorlampor kommer att indikera tiden för automatisk stängning. (Tabell 1 Tid för automatisk stängning).
• Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

Indikatorlampans status:					Status betydelse
...
					Avbryt autostängningsfunktion en
					Autostängning efter 10 sek.
L1	L2	L3	L4	L5	Autostängning after 20 sek.
L1	L2	L3	L4	L5	Autostängning after 30 sek.
L1	L2	L3	L4	L5	Autostängning after 40 sek.
L1	L2	L3	L4	L5	Autostängning after 50 sek.

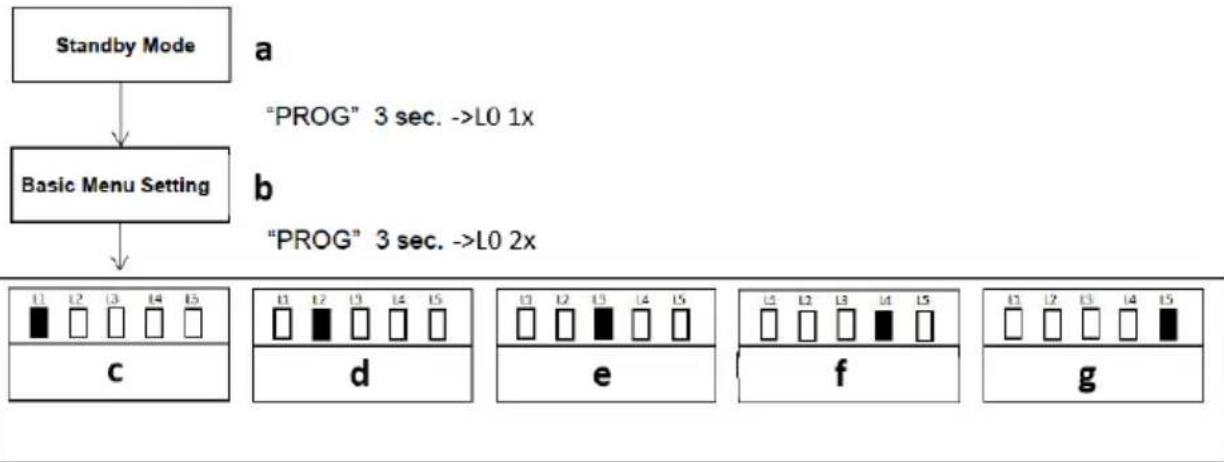


b) Grundläggande menyinställningar

c) Inställning av arbetsläge

d) Accelerationsinställning

e) Startfördröjning

f) Inställning av öppningsriktning

g) Inställning av larmlampan

- Tryck på "PROG"-knappen i 3 sek. i standbyläge kommer indikatorlampan L0 att flimra en gång för att gå in i grundläggande menyinställningar. Tryck på "PROG"-knappen igen i 3 sek. Indikatorlampan L0 kommer att flimra två gånger för att gå in i den avancerade menyinställningen.

- Olika funktioner kan väljas med "+" och "-" knapparna.

- Tryck på "SET"-knappen för att gå in i de valda funktionsinställningarna.

INSTÄLLNING AV ARBETSLÄGE (L1)

På grund av att användningen av denna produkt varierar för användare från olika regioner, erbjuder kontrollkortet för denna produkt 3 olika arbetslägen som användaren kan välja mellan.

A. Standardläge (L1)

Uttag för externa knappar:

OSC – enkelknappskontroll

PED – fotgångarknapp

STP – stoppknapp

B. Treknappsläge (L2)

Uttag för externa knappar:

OSC – öppningsknapp

PED – stängningsknapp

STP – stoppknapp

Uttag för externa knappar:

OSC – enkelknappskontroll

PED – fotgångarknapp

STP – stoppknapp

Specialfunktion - endast när porten är helt öppen, kan stängas därefter. Om grinden inte är helt öppen kan endast öppning och stopp manövreras för att förhindra eventuella avbrott som kommer att utlösa stängning under öppningskörningen som manövreras av den första användaren.

Användningsinstruktion:

- Tryck och håll "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.

• Tryck på "PROG"-knappen igen i 3 sek. för att komma in i avancerad meny. Indikatorlampan L0 kommer att flimra två gånger, sedan lyser L1 med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i arbetslägesinställningen. Indikatorlamporna L1-L3 visar det aktuella valet. (Standardinställningen är L1).
• Tryck på knappen "+" eller "-" för att välja arbetsläge. Indikatorlamporna L1-L3 visar det aktuella valet.
• Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

ACCELERATIONSINSTÄLLNING (L2)

På grund av olika installationsmiljöer och grindinstallationsstatus kan användare justera accelerationen av start och retardation av buffring av grindöppnaren till deras nödvändiga.

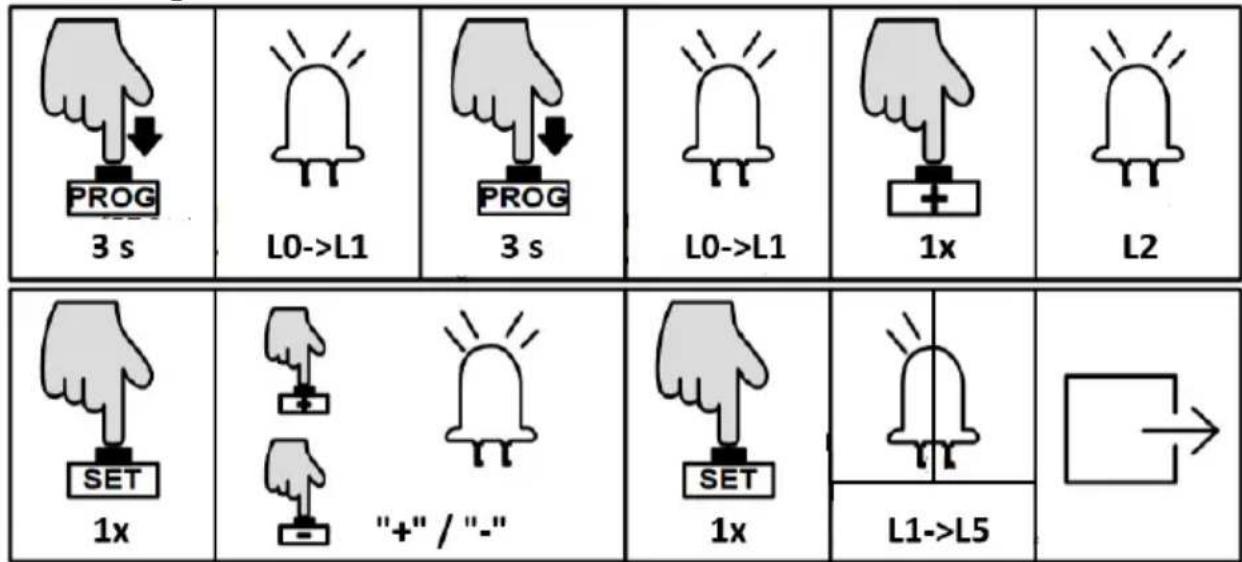

Användningsinstruktion:

- Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.

- Tryck på "PROG"-knappen igen i 3 sek. för att komma in i avancerad meny. Indikatorlampan L0 kommer att flimra två gånger, sedan lyser L1 med fast sken.

- Tryck på "+"-knappen en gång för att välja accelerationsalternativ. Indikeringslampan L2 kommer att lysa med fast sken.

- Tryck på "SET"-knappen en gång för att gå in i accelerationsinställningen. Indikeringslamporna L1-L5 visar det aktuella accelerationsvärdet. (Standardinställningen är L2).

- Tryck på knappen "+" eller "-" för att ställa in accelerationsvärdet. Indikeringslamporna L1-L5 indikerar de olika accelerationsvärdena. Ju mer indikatorlamporna kommer att lysa, desto snabbare ändras hastigheten.

- Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

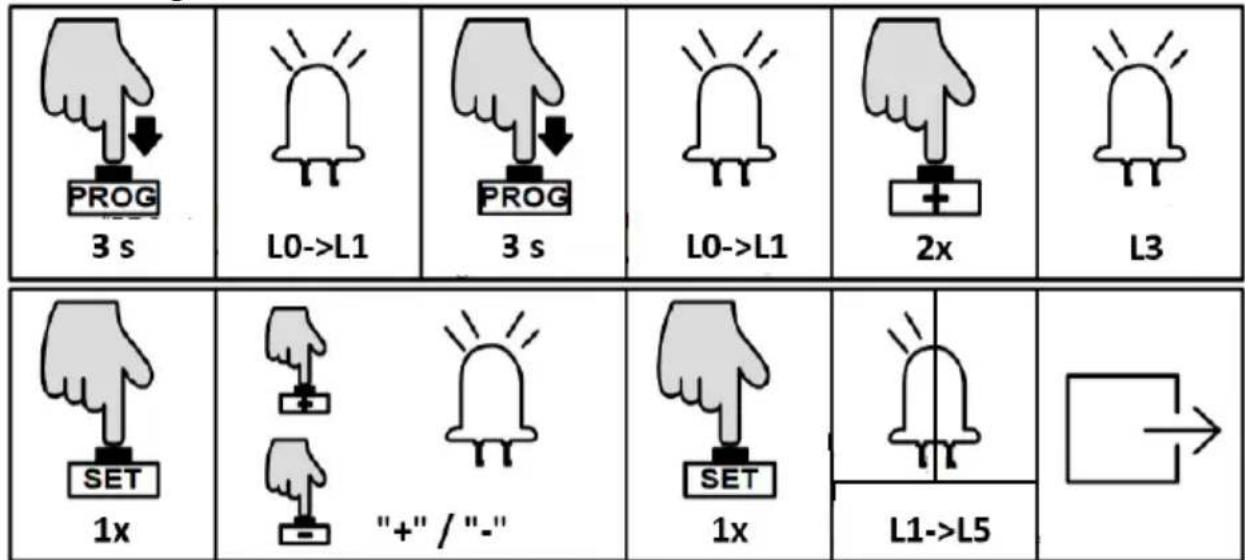

INSTÄLLNING AV STARTFÖRSÖJNING (L3)

Detta produktstyrkort är med funktion för låg strömförbrukning i standbyläge. När grindöppnaren slutade fungera kommer styrkortet automatiskt att gå in i låg strömförbrukningsläge för att minska strömförbrukningen och förlänga batteriets användningstid. Under tiden, för att minska strömförbrukningen för externa tillbehör i standbyläge, kommer kontrollkortet att stänga av strömmen för infraröd sensor efter att ha gått in i standbyläge. När portöppnaren är på väg att fungera, kommer den att förse tillbehören med ström. För att säkerställa tillförlitligheten hos den infraröda sensorn, begärs det att styrkortet utför fördröjningsdetektering till den infraröda sensors insignal. När portöppnaren tar emot öppnings-/stängningssignalen börjar den fungera efter en viss tid (den fastställda fördröjningstiden).

Användningsinstruktion:

• Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "PROG"-knappen igen i 3 sek. för att komma in i avancerad meny. L0 kommer att flimra två gånger, sedan kommer L1 att vara konstant på.
• Tryck på "+"-knappen två gånger för att välja inställning för startfördröjning. Indikeringslampan L3 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i startfördröjningsinställningen. Indikatorlamporna L1-L3 visar den aktuella inställningen. (Standardinställningen är L1).
• Tryck på “+” eller “-” knappen för att ställa in startfördröjningen. Indikatorlamporna L1-L3 visar den aktuella inställningen. (Tabell 2 Startfördröjning).

- Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

Indikatorlampans status:					Status innebörd
					Avbryt startfördröjningsfunktionen
	[KHSO]	[0AHD]	[8ZT3]		Fördröjning i 0,5 sek.
[A08Z]	[X6AB]		[STWA]	[DSDD]	Fördröjning i 1 sek.
					Fördröjning i 1,5 sek.

INSTÄLLNING AV ÖPPNINGSRIKTNING (L4)

Den här inställningen är till för att användarna ska kunna ändra portens öppningsriktning utan att byta ut motorledningarna, men måste notera gränsstoppsläget.

Användningsinstruktion:

3 s	L0->L1	3 s	L0->L1	3x	L4

• Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "PROG"-knappen igen i 3 sek. för att komma in i avancerad meny. L0 kommer att flimra två gånger, sedan kommer L1 att vara konstant på.
• Tryck på "+"-knappen tre gånger för att välja alternativ för öppningsriktning. Indikeringslampan L4 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i öppningsriktningsinställningen. Indikatorlampan L1 indikerar den aktuella inställningen. (Standard är L1 på).
• Tryck på knappen "+" eller "-" för att ställa in öppningsriktningen. Indikeringslampan L1 på eller av står för de två riktningarna. (L1 på: öppen till höger; L1 av: öppen till vänster) Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

OBS: Efter att ha ändrat öppningsriktningen kommer L1 och L2 att flimra tillsammans, det är en

Lägg märke till att du påminner dig om att återställa löpvägen för grinden. Innan återställning är det mycket viktigt att gå in i manuellt kontrollläge för att bekräfta att polariteterna för gränslägesbrytarens stopp är korrekta och väl i kontakt med den magnetiska gränslägesbrytaren.

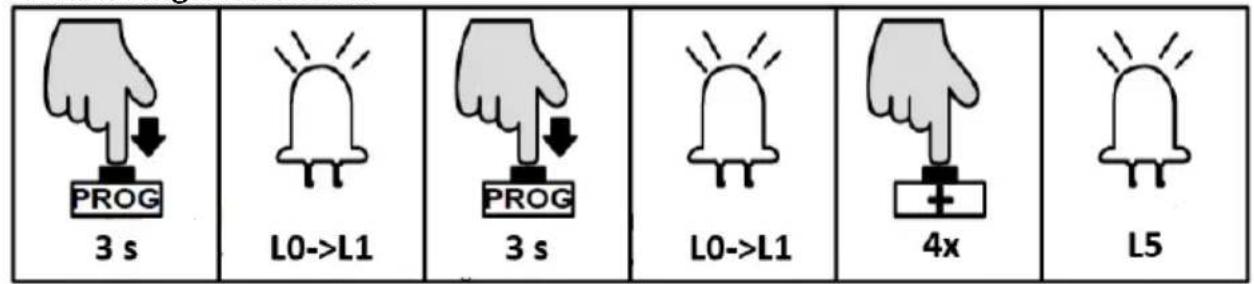

LARMLAMPINSTÄLLNING (L5)

Denna inställning är för att välja arbetsläge för larmlampan (blinkar eller lyser med fast sken).

Användningsinstruktion:

PROG 3 s L0->L1 3 s L0->L1 4x L5

• Tryck och håll ner "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.

• Tryck på "PROG"-knappen igen i 3 sek. för att komma in i avancerad meny. L0 kommer att flimra två gånger, sedan kommer L1 att vara konstant på.

• Tryck på "+" -knappen fyra gånger för att välja alternativ för larmlampans arbetsläge. Indikeringslampan L5 kommer att lysa med fast sken.

• Tryck på "SET"-knappen en gång för att gå in i larmlampans arbetsläge. Indikatorlampan L1 visar den aktuella inställningen.
• Tryck på knappen "+" eller "-" för att ställa in alarmlampans funktionsläge. Indikeringslampan L1 på eller av kommer att indikera alarmlampans funktionsläge. (L1 av: blinker; L1 på: fast på)
• Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och slockna.

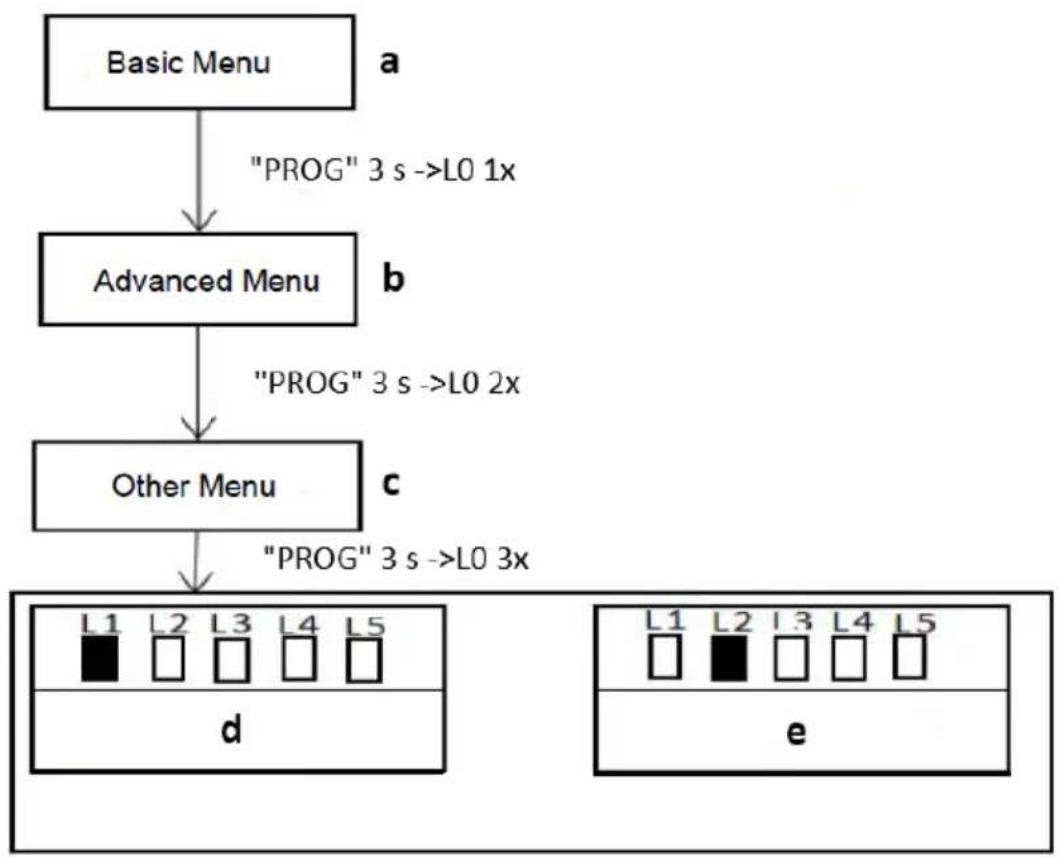

ANNAN MENYINSTÄLLNING

a) Grundläggande meny
b) Avancerad meny
c) Annan meny
d) Nödstoppsavständ
e) Summer inställning

- Tryck på "PROG"-knappen i 3 sek. i standbyläge kommer indikatorlampan L0 att flimra en gång för att gå in i grundläggande menyinställningar. Tryck på "PROG"-knappen igen i 3 sek. Indikatorlampan L0 kommer att flimra två gånger för att gå in i den avancerade menyinställningen. Tryck sedan på "PROG"-

knappen i 3 sek., indikatorlampan L0 kommer att flimra tre gånger och går sedan in i andra menyinställningar.

• Olika funktioner kan väljas med “+” och “-” knapparna.
• Tryck på "SET"-knappen för att gå in i de valda funktionsinställningarna.

INSTÄLLNING AV NÖDSTOPP AVSTÅND (L1)

Denna inställning är till för att ändra avståndet för nödstopp under grindkörning. En längre sträcka kommer att minska skadorna på grinden orsakade av stötkraften från nödstoppet. Användare kan ställa in avståndet till deras önskade.

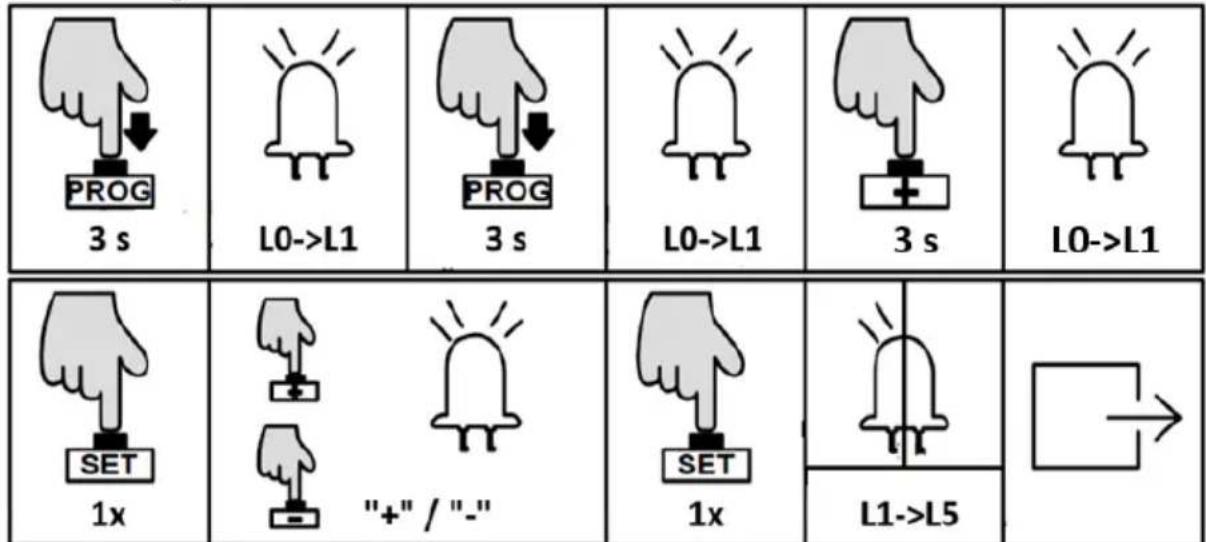

Användningsinstruktion:

• Tryck och håll "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "PROG"-knappen igen i 3 sek. för att komma in i avancerad meny. L0 kommer att flimra två gånger, sedan kommer L1 att vara konstant på.
• Tryck på "PROG"-knappen i 3 sek. för tredje gången för att gå in i andra menyinställningar. L0 kommer att flimra tre gånger, sedan lyser L1 stadigt.
• Tryck på "SET"-knappen en gång för att gå in i nödstoppsavständsinställningen. Indikatorlampan L1 till L5 visar det aktuella inställningsvärdet. (Standard är L2).
• Tryck på knappen "+" eller "-" för att ställa in nödstoppsavständet. Indikeringslamporna L1-L5 kommer att indikera olika avständ, ju mer indikatorlamporna lyser, ju längre avständet blir, desto bättre blir buffringen innan porten stoppas.
• Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och släckas.

BUZZERINSTÄLLNING (L2)

Den här inställningen är för att aktivera eller inaktivera summern, användarna kan ställa in den önskade. Det finns fyra typer av summer som denna motor kommer att göra för olika förhållanden:

• Motorn fungerar normalt med nätström: summern låter kort men långvarig.
• Motorn fungerar normalt under batteridrift: summern låter hård men långvarig och stoppar efter 6 sekunder.
• Motorn fungerar onormalt på grund av låg batterikapacitet: summern låter hård men långvarig och kommer att stanna efter 3 sekunder.
• Motorn fungerar onormalt på grund av fel på kontrollkortet: summern låter hård men långvarig.

Användningsinstruktion:

• Tryck och håll "PROG"-knappen i 3 sek. för att komma in i grundmenyn. Indikatorlampan L0 kommer att flimra en gång, sedan lyser L1 med fast sken.
• Tryck på "PROG"-knappen igen i 3 sek. för att komma in i avancerad meny. L0 kommer att flimra två gånger, sedan kommer L1 att vara konstant på.
• Tryck på "PROG"-knappen i 3 sek. för tredje gången för att gå in i andra menyinställningar. L0 kommer att flimra tre gånger, sedan lyser L1 stadigt.
• Tryck på "+"-knappen två gånger för att välja inställningsalternativ för summer. Indikeringslampan L2 kommer att lysa med fast sken.
• Tryck på "SET"-knappen en gång för att gå in i summerinställningen. Indikatorlampan L1 på eller av kommer att indikera det aktuella inställningsvärdet. (Standard är L1 av).
• Tryck på knappen "+" eller "-" för att aktivera eller inaktivera summern. Indikatorlampan L1 släckt: aktivera; på: inaktivera.
• Tryck på "SET"-knappen en gång för att spara och systemet avslutas automatiskt. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och släckas.

OBS: Summern kan inte inaktiveras när den drivs av batteri.

KONTROLL AV BATTERI NIVÅ

Den aktuella batterinivån kan kontrolleras genom indikatorlamporna. När batterispänningen är låg (batterispänning <11,3V), slutar portöppnaren att fungera för att skydda batteriet som skadas. Under sådana omständigheter kan användare behöva låsa upp portöppnaren först och sedan flytta porten för hand.

Användningsinstruktion:

SET 1x L1->L5 PROG 1x L1->I5 →

Indikatorlampans status:					Status betydelse
	- AV
	- PÅ
	- Flimmer
L1	L2	L3	L4	L5	Batterinivå ≥12,6V
L1	L2	L3	L4	L5	Batterinivå ≥12,3V
L1	L2	L3	L4	L5	Batterinivå ≥12,0V
L1	L2	L3	L4	L5	Batterinivå ≥11,7V
L1	L2	L3	L4	L5	Batterinivå ≥11,3V
L1	L2	L3	L4	L5	Batterinivå < 11,3V

- Tryck på "SET"-knappen en gång. Indikatorlamporna L1-L5 indikerar den aktuella batterinivån (Tabell 3 Batterinivå).

- Tryck på "PROG"-knappen en gång för att avsluta batterinivåkontrollen. Indikeringslamporna L1-L5 kommer att vara släckta.

ÅTERSTÄLL FABRIKSINSTÄLLNINGAR

- Tryck samtidigt på de tre knapparna “SET” 、 “+” och “-” i 3 sek. Indikatorlamporna L1-L5 kommer att lysa i följd, sedan kommer alla att flimra en gång och släckas. Spara och avsluta.

FELINSTRUKTIONER FÖR KONTROLLTAVLA

Indikatorlampan visar felet när portdörren körs:

Indikatorlampans status: - AV - Flimmer									Status betydelse
L1		L2		L3		L4		L5
L1		L2	[WASW]	L3		L4		L5
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5
L1		L2		L3		L4		L5

3.3. Användning av apparaten

SLÅS PÅ, TESTAR RESE- OCH GRÄNSSTOPP-BRYTARE

• Se till att det yttre locket har monterats och fästs tillbaka på motorbasen.
• Innan du slår på portöppnaren, se till att porten kan köras för hand i manuellt läge.

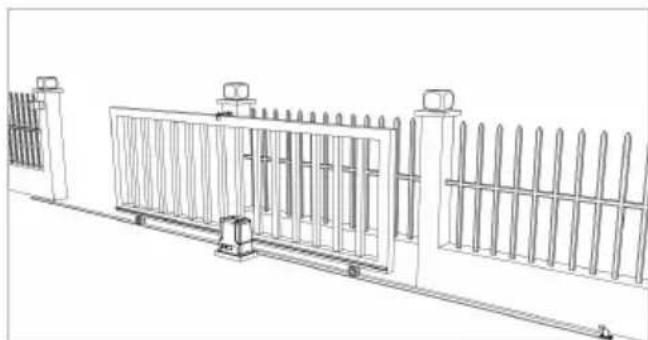

• Skjut grinden till mellan mitten av stolparna, ungefär (se nedan bild till vänster).
• Lås den manuella nyckeln (nyckeln låst) i beredskap för automatiskt läge.
• Anslut nätsladden till ett godkänt RCD-skyddat väderbeständigt uttag.
• Fjärrkontroller som ingår i detta kit är fabriksparade och klara för användning.

• Se till att portöppnaren är installerad och att skjutgrinden är i mittläget (se vänster bild ovan), gränslägesbrytarens stopp är korrekt installerade och väl i kontakt med den magnetiska gränslägesbrytaren.

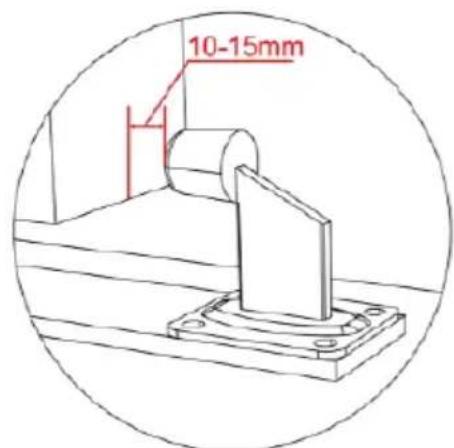

• Det ideala stängda slutläget för grindramen är 10-15 mm från stängd grinds ändspärr.

10-15mm

10-15mm

3.4. Rengöring och underhåll

a) Dra ur nätkontakten före varje rengöring, justering eller byte av tillbehör, eller om enheten inte används.
• Vänta tills de roterande elementen stannar.
b) Koppla alltid ur enheten innan du rengör den.
c) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
d) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
e) Apparaten får inte sprutas med en vattenstråle eller sänkas ned i vatten.
f) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.
g) Enheten måste inspekteras varje månad för att kontrollera att den fungerar korrekt och upptäcka eventuella skador.
h) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.

SÄKER BORTTAGNING AV BATTERIER OCH UPPLDDNINGSBARA BATTERIER

Ta bort förbrukade batterier från apparaten genom att använda samma procedur som när du installerade dem.

Återvinn batterier hos den lämpliga organisationen eller företaget.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

FELSÖKNING

Problem	Möjlig orsak	Lösning
Enheten måste inspekteras varje månad för att kontrollera att den fungerar korrekt och upptäcka eventuella skador	1. Strömförsörjningen är osammanhängande.2. Säkringen har gått.3. Styrkort X2 terminal felaktigt kopplad.	1. Anslut strömförsörjningen.2. Kontrollera säkringen (FU) och byt ut den om det blåser.3. Omkoppling enligt denna användare manuell.
Porten öppnas bara, men stängs inte.	1. Fotocell felkopplad.2. Fotocell felaktigt installerat.3. Fotocell blockeras av föremål.4. Möteskänslighet hindret är för högt.	1. Om inte anslut fotocell, vänligen kontrollera den infrarödaterminalen och GND terminalen har en bygeltråd; om anslut fotocell, se till att kablarna är korrekt och fotocellstypen är normalt stängd (NC-typ)2. Se till att fotocellen monteringsposition kan vara ömsesidigt Justerat.3. Ta bort hindret.4. Minska hindrets känslighet.
Det gör inte fjärrkontrollen arbete.	1. Batterinivån är för låg.2. Fjärrkontroll inte parat.	1. Byt batteri.2. Para ihop fjärrkontrollen med porten öppnare.
Tryck på OPEN, CLOSE knappen är det inte grinden rör sig, motor har ljud.	1. Porten rör sig inte mjukt.2. Hallsensor skadad.	1. Justera motorn eller grinden enligt till den faktiska situationen.2. Byt ut hallsensorn.
Anlände till öppet eller stängt gränslägesbrytare, men motor slutade inte.	1. Magnetisk gränslägesbrytare skadad.2. Polariteterna för de två gränserna brytarstoppen är motsatta.3. Hallsensordel skadad.	1. Ändra den magnetiska gränslägesbrytaren.2. Byt om de två gränslägesbrytarna stannar.3. Byt hallsensordel.
Läckagebrytare har löst ut.	Strömförsörjningsledningar korta krets eller motorledningar kortsluts krets.	Kontrollera ledningarna.
