BRUKSANVISNING GDOOR-001A MSW

2. Justering av reisehastighet

2 – Reduser hastigheten

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstätt i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Parameterbeskrivning Parametervärde
Produktnamn	Automation för garageportar - bälte
Modell	MSW-GDOOR-001A	MSW-GDOOR-003A
Nominell spänning [V~] / frekvens [Hz]	230/50
Max dragkraft [N]	1000	1200
Max dörrarea [m ^2 ]	15	18
Max dörrvikt [kg]	100	120
Max dörrhöjd [m]	2.4 – 3.5
LED	24V DC / 15ST
Arbetstemperatur [°C]	-40 / +50
IP-skyddsklass (Kapslingsklass)	IP 20

VIKTIGA SÄKERHETSREKOMMENDATIONER

UNDERLÄTENHET ATT FÖLJA FÖLJANDE SÄKERHETSREKOMMENDATIONER KAN RESULTERA TILL ALLVARLIGA PERSONSKADA, DÖDSFALL OCH/ELLER EGENDOMSSKADA.

LÄS NOGGRANT OCH FÖLI ALLA SÄKERHETS- OCH INSTALLATIONSREKOMMENDATIONER.

1. Öppnaren är designad och tillverkad för att uppfylla lokala bestämmelser. Installatören måste känna till lokala föreskrifter som krävs för installation av öppnaren.
2. Okvalificerad personal eller de personer som inte känner till de arbetsmiljönormer som gäller för automatiska portar och andra dörrar, får under inga omständigheter utföra installationer eller implementera system.
3. Personer som installerar eller servar utrustningen utan att iaktta alla tillämpliga säkerhetsstandarder kommer att vara ansvariga för alla skador, skador, kostnader, kostnader eller anspråk någon som helst som drabbats av att systemet inte har installerats korrekt och i enlighet med relevanta säkerhetsstandarder. och installationsmanual, direkt eller indirekt.
4. För ytterligare säkerhet rekommenderar vi starkt inkluderingen av Photo Beam. Även om öppnaren har ett tryckkänsligt Safety Obstruction Force-system kommer tillägget av Photo Beam att avsevärt förbättra driftsäkerheten för en automatisk garageport och ge extra sinnesro.
5. Se till att garageporten är helt öppen och stillastående innan du kör in eller ut ur garaget.
6. Se till att garageporten är helt stängd och stillastående innan du lämnar. Håll händer och lösa kläder borta från öppnaren och garageporten hela tiden.
7. Säkerhetshindersystemet är utformat för att endast fungera på STATIONÄRA föremål. Allvarliga personskador, dödsfall och/eller egendomsskador kan uppstå om garageporten kommer i kontakt med ett rörligt föremål.
8. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att säkerställa att de inte leker med apparaten.
9. Avfall från elektriska produkter ska inte slängas tillsammans med hushållsavfallet. Vänligen återvinn där anläggningar finns. Kontakta din lokala myndighet eller återförsäljare för råd om återvinning.
10. Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.
11. WARNING: Viktiga säkerhetsinstruktioner. Det är viktigt för personers säkerhet att följa alla instruktioner. Spara dessa instruktioner.
12. Låt inte barn leka med dörrkontroller. Håll fjärrkontroller borta från barn. Titta på den rörliga dörren

och håll människor borta tills dörren är helt öppen eller stängd.

1. Var försiktig när du använder den manuella frigöringen eftersom en öppen dörr kan falla snabbt på grund av svaga eller trasiga fiädrar eller att den är i obalans.

2. Undersök ofta installationen, i synnerhet kontrollera kablar, fjädrar och fästen för tecken på slitage, skador eller obalans. Använd inte om reparation eller justering behövs eftersom ett fel i installationer eller en felaktigt balanserad dörr kan orsaka skada.

3. Kontrollera varje månad att drivningen backar när dörren kommer i kontakt med ett 50 mm högt föremål placerat på golvet. Justera vid behov och kontrollera igen eftersom en felaktig justering kar utgöra en fara, för frekvensomriktare som har ett klämskyddssystem beroende på kontakt med dörrens underkant.

4. Detalier om hur man använder den manuella utlösningen.

5. Information om justering av dörr och drivning.

6. Koppla bort strömförsörningen när du rengör eller utför annat underhåll.

7. Installationsinstruktionerna ska innehålla detaljer för installationen av frekvensomriktaren och dess tillhörande komponenter.

VIKTIG SÄKERHET FÖR KNAPPCELL-BATTERI

WARNING

DENNA PRODUKT INNEHÅLLER ETT KNAPPCELL-BATTERI

Batteriet är farligt och måste förvaras utom räckhåll för barn.

Batteriet kan orsaka allvarliga eller dödliga skador inom 2 timmar eller mindre om det sväljs eller placeras inuti någon del av kroppen.

Om du misstänker att batteriet har svalts eller placerats inuti någon del av kroppen, SÖK OMEDELBART läkarvård.

Byte av sändarbatteri

Ta bort fästskruvarna på undersidan av den handhållna sändaren.

Öppna de två halvorna av sändarskalet och byt ut batteriet mot ett med identiska specifikationer.

Testa att den rödfärgade indikatorlampan tänds när en av sändarknapparna trycks in och sätt sedan tillbaka fästskruvarna.

Väggbrytare-trådlöst batteribyte

Ta bort täckplåten medan enheten fortfarande är monterad på väggen genom att skjuta och vrida en rak skruvmejsel i skåran på ovansidan och undersidan av väggplattan.

Använd en liten Phillips-skruvmejsel och ta bort de 4 skruvarna som håller brytarna på plats.

Byt ut batteriet mot ett med identiska specifikationer.

PRODUKTBESKRIVNING OCH FUNKTIONER

1. Hindrande kraftjustering

Minsta kraft visar "1" och den kan justeras uppåt. Display "5" betyder maximal kraft.

2. Körhastighetsjustering

"8" visas på displayen betyder 80% av körhastigheten. Display "A" betyder full hastighet 160 mm/s eller 200 mm/s.

3. Omvänd höjdjustering

"0" visas på displayen betyder att dörren kommer tillbaka till toppen. Display "1\~9" betyder att dörren kommer tillbaka till positionen för hela resan. En tiondel till nio tiondelar av hela resan osv.

4. Delvis öppen/höjd

"0" visas på displayen betyder att den delvis öppna funktionen stängs. Display "1\~9" betyder att ställa in de olika delvis öppna positionerna för hela resan.

5. Funktion för igenkänning av sändarknapp

"0" visas på displayen betyder att knappigenkänningsfunktionen är stängd. Display "1"

betyder att knappigenkänningsfunktionen är öppen.

"A" visas på displayen betyder att den maximala mängden kodminne är 50 st. Tryck på UPP/NER-knappen en gång för att öka eller minska mängden. Kodminnesmängden är inställd på 5st*N, N=1\~9. (Mängden är multipeln av 5).

7. Underhållslarm

"t" visas på displayen och LED-lampan blinkar 10 gånger snabbt betyder att garageporten och motorn behöver underhållas totalt.

8. Automatisk säkerhetsreversering

Automatiskt stopp / automatisk backning styrs av vår mjukvara för kretskort. Vi är försiktiga med att skydda dina barn, husdjur eller andra varor.

9. Mjukstart / Mjuk stopp

Ramphastigheten upp och ner i början och slutet av varje cykel minskar stressen på dörren och öppnaren för längre livslängd och ger tystare drift.

10. Autostäng

Auto-Stäng säkerställer sinnesfrid och håller ditt hus säkert genom att automatiskt stänga dörren när du går in i eller ut ur garaget.

11. Självlärande öppen och stäng hinderkraft

Mängden öppnarkraft för olika stadier av dörrens rörelse lärs in under installationen och omprofileras ständigt. Öppnarens kraftmätning automatisk justering i lämpligt område.

12. Elektronisk gräns, enkel justering

Du behöver bara styra gränsinställningen från kontrollpanelerna för att justera den exakt, den enkla och snabba processen för alla människor.

13. Batteribackup tillgänglig

Öppnare kan få ström med vår batteribackup när strömavbrottet i ditt hem.

14. Självlåsande växelmotorer

Växelmotorn läser sig själv med sina frikopplingssystem.

15. Manuell frigöring

Oroa dig inte för strömavbrottet, det manuella frigöringssystemet är en lösning för att manövrera dörren när som helst.

16. Sändarteknik

Rolling Code-teknologi (7,38 x 10 ^19 kombinationer), 433,92 MHz frekvens, 4-kanalsdesign för att säkerställa att du kan styra 4 olika dörrar med en sändare.

17. Ansökningar

Med så lite som 30 mm som krävs mellan taket och dörrens högsta punkt, kan öppnaren monteras infällt för applikationer med låg takhöjd.

18. Metallbottenplatta, starkare och säkerhet.

1. Upp / Ner rörliga manöverknappar (UPP / DOWN)

1 – Öppna

2 - Stäng

REKOMMENDATIONER FÖRE INSTALLATION

1. Garageporten ska kunna lyftas och stängas enkelt för hand och utan större ansträngning. En välbalanserad och fjädrande dörr är avgörande för korrekt installation.
2. Garageportöppnaren kan inte kompensera för en dåligt installerad garageport och bör inte användas som en lösning för en "svåröppnad" port.
3. Om enheten installeras på en befintlig dörr, se till att alla befintliga låsanordningar tas bort, annars upphör garantin att gälla.
4. Ett godkänt uttag måste installeras nära där öppnaren börjar installeras.
5. Det bör finnas ett minsta avständ på 30 mm mellan botten av kedjedrivskenan och toppen av garageporten vid dess närmaste punkt. (Se fig. 1.)
   Viktig anmärkning: När det gäller ytterligare säkerhetsregler rekommenderar vi starkt montering av foto 5 elektriska säkerhetsbalkar på alla installationer.

1 - 30 mm minsta spelrum

INSTALLATIONS INSTRUKTIONER

Montera väggfäste och dörrfäste (Fig2)

Väggfäste - Stäng garageporten och mät garageportens bredd upptill och markera mitten. Lokalisera och montera väggfästet 2cm-15cm ovanför dörren på innerväggen.

(Beroende på det faktiska installationsutrymmet).

Dörrfäste – Fäst dörrfästet på en konstruktionsdel av dörren så nära överkanten som möjligt.

figur 2

Installation (stål C-skena)

Figur 3

STEG 1 (Fig.3)

Fäst öppnarhuvudet på stålskenan. Montera de 2 "U" hängande fästena med 6 mm muttrar som medföljer.

STEG 2 (Fig.3)

Placera stålskenan och öppnarhuvudet centralt på garagegolvet, med det öppna huvudet längst bort från dörren. Lyft upp spårets framsida till dörrfästet. Sätt i svängtappen och säkra den med den medföljande delade tappen.

STEG 3 (Fig.3, Fig.4)

Lyft och stöd öppnarhuvudet (med en stege) så att det placeras centralt och plant. Fäst öppnaren och spåret i taket med järnfäste A & B.

VARNING: Låt inte barn komma runt dörren, öppnaren eller stödstege, allvarlig skada och/eller skada kan uppstå om denna varning inte följs.

STEG 4 (Fig.3, Fig.5)

Anslut den raka armen till den böjda armen med bulten. Placera och skruva fast armarna i dörrens övre kant med den medföljande bulten.

STEG 5

Lyft garageporten tills skytteln låser i drivkedjan/remmen.

Nu är du redo att programmera öppnarna.

Figur 4

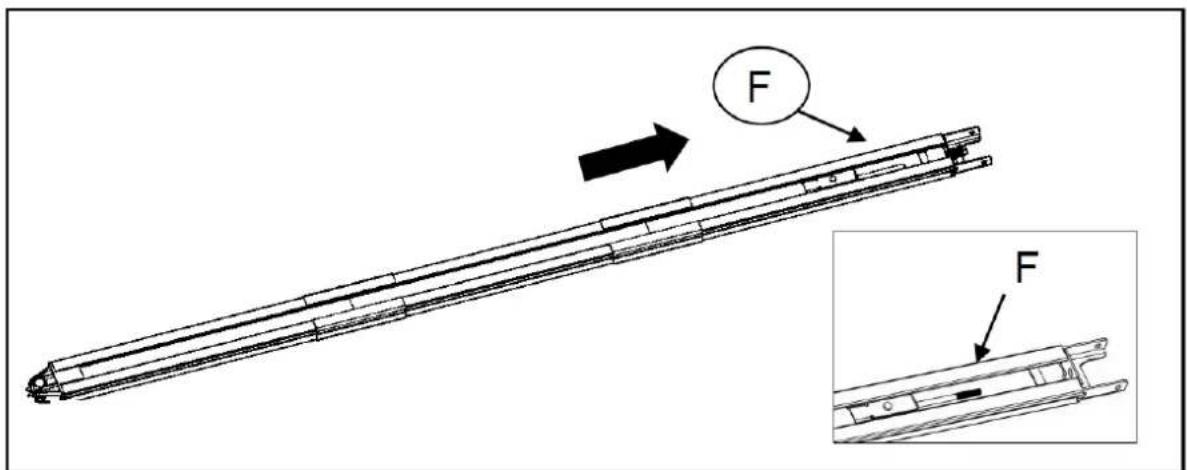

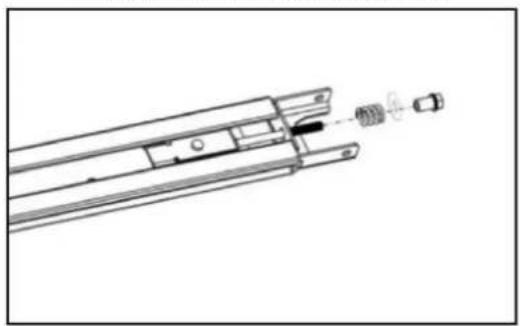

1. Klipp av plastträden; dra skruvstängen tillsammans med den inre kedjan till ändskenans läge (Fig.8)

sedan monteras hela skenan färdig.

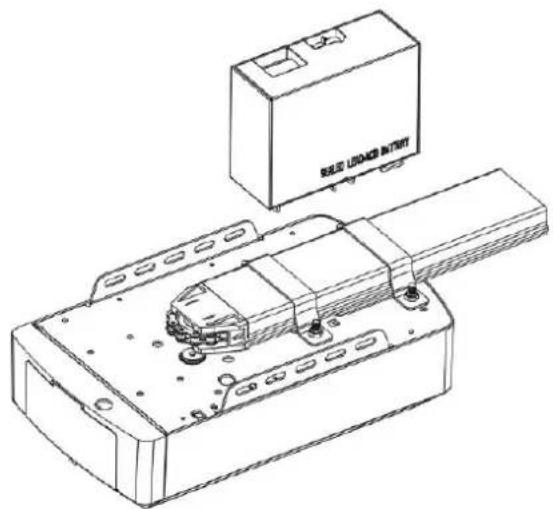

Batteribackupenhet för C-Rail (tillval)

Alternativ 1 - Topp fast (ENDAST för blybatterier)

STEG 1

STEG 2

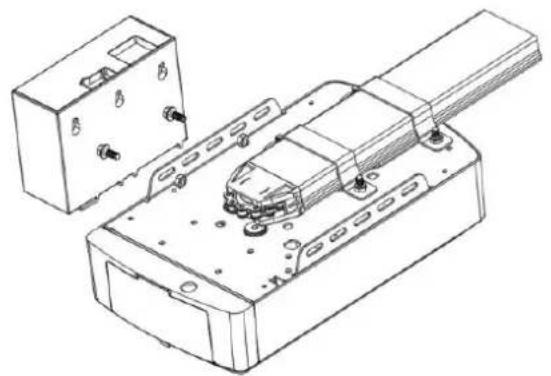

Alternativ 2 - Sidofast (för bly-syra- och litiumbatteri)

STEG1 (Fig.11)

Montera batteriet på sidan av öppnaren som på bilden, fixera med de medföljande skruvarna.

STEG2 (Fig.12)

Anslut batteriet till öppnaren, hitta bild 12.

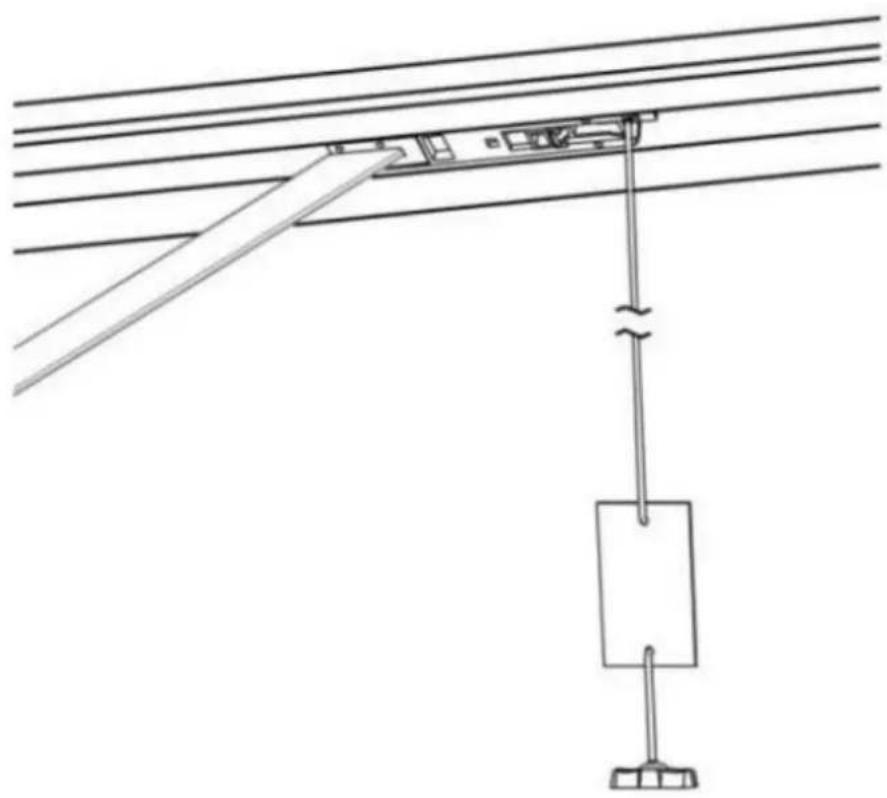

Öppnaren är utrustad med en manuell frigöringslina för att koppla ur skytteln och flytta dörren förbi handen medan du håller ner handtaget (Fig 13). Dra i handtaget för att koppla ur skytteln. Till koppla tillbaka dörren helt enkelt kör öppnaren i automatiskt läge eller flytta dörren för hand tills vagnen kopplar in i kedjeskytteln.

I vissa situationer där en gångdörr inte är i tillstånd rekommenderas att en extern urkopplingsanordning ska vara monterad (fig 14).

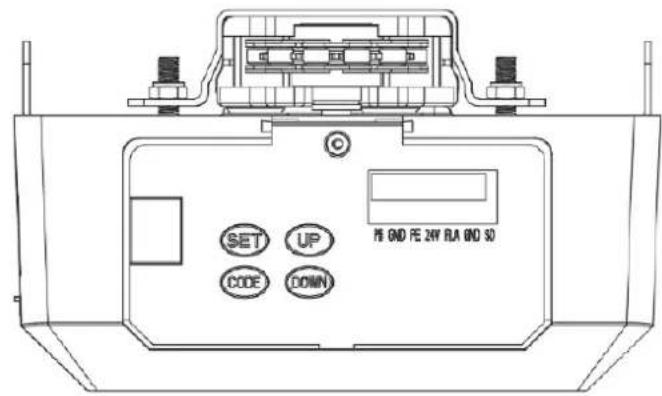

Artikel	Knapp	Beskrivning
1.		Kort tryckning: Bekräfta inställningen.Långt tryck: Gå in i funktionsmenyn.
2.		Kort tryckning:a) I Inställningsstatus, tryck kort på CODE, det kommer att avsluta den aktuella operationen och återgå till standby-gränssnittet.b) I standbystatus, tryck kort på KOD, En punkt kommer att indikeras i hörnet och går nu in i kodlutningsläget.Klicka nu först på knappen på handsändaren du vill använda, pricken kan försvinna, tryck sedan igen på samma knapp på handsändaren, pricken kommer att blinka, här är kodinlärningen avslutad.Långt tryck: Rensa den kodade fjärrkontrollen.Tryck och håll in CODE-knappen tills en bokstav "C" visas på displayen.Alla lagrade fjärrkontroller kommer att raderas.
3.		Kort tryck: Öppna dörren.Långt tryck: Öka motständskraften.Tryck och håll UPP-knappen, efter 4 sekunder, kommer den att rulla för att visa 0-1-2-3, välj det nummer du vill ha. 1=öka motständskraften 25%,2=öka motständskraften 50%,3=öka motständskraften 75%.
4.		Kort tryck: Stäng dörren.Långt tryck: Återställ fabriksinställningar.Håll ned knappen DOWN, efter 4 sekunder kommer den att rulla tilldisplayen garageportsöppnaren om.PS: Omstart betyder att alla inställningar är tillbaka till fabriksinställningarna, alla inlärningssaker måste göras igen förutom sändarens inlärningskod.

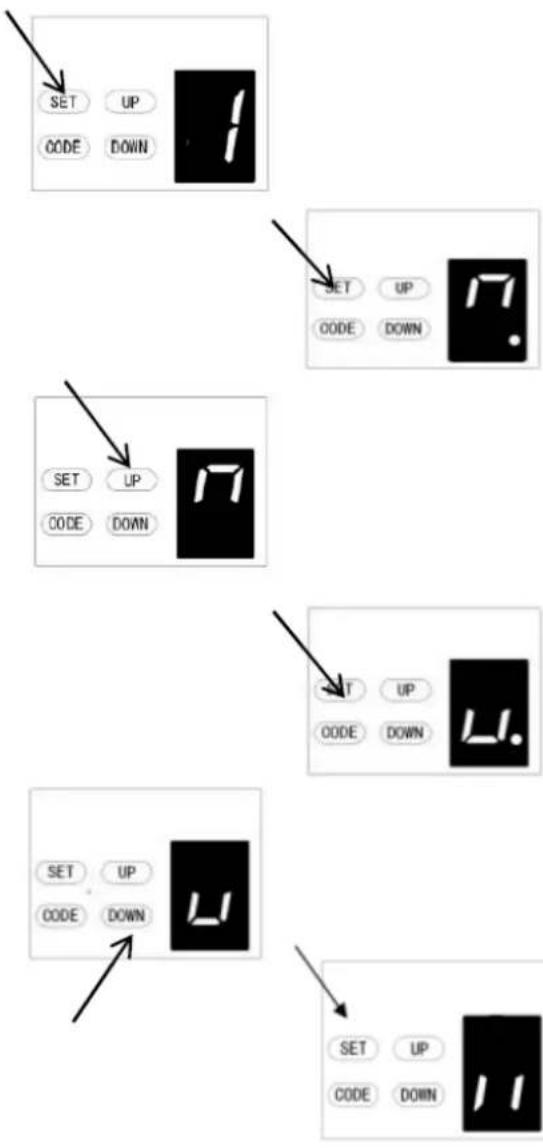

PROGRAMMERINGSINSTRUKTIONER

1. PROGRAMMERING ÖPPNA & STÄNGDA GRÄNSER

a) Tryck och håll ned SET- knappen för att gå in i denna funktionsinställning tills "1" visas på displayen och släpp sedan knappen.
b) Tryck på knappen SET igen. Dörröppnaren är nu i programmeringsläge. Och sedan kommer du att se "n" med punkt visas på displayen.
c) Tryck och håll ner UPP -knappen tills dörren när önskat öppet läge, du kommer att se "n" utan prick på displayen.
d) Tryck på SET- knappen för att bekräfta den öppna positionen, så kommer du att se "u" med punkt på displayen.
e) Tryck sedan och håll nere NER -knappen tills dörren när önskat stängningsläge, du kommer att se "u" utan prick på displayen.

OBS: För finjusteringar, växla UPP- och NED-knapparna.

f) Tryck nu på SET- knappen för att bekräfta stängningsläget, då kommer du att se "II" på displayen.

Efter att ha bekräftat stängningsläget kommer dörren nu att öppnas och stängas i cykel för att ställa in rörelsegränser och kraftkänslighetsjusteringar. Dörren är nu inställd på normal drift.

WARNING:

Efter att cykeln öppnat och stängt kommer det att visas siffror på displayen (0\~9), "0" betyder att dörrarna är balanserade, den mindre siffran betyder bättre dörrbalans, rekommenderar starkt att siffran måste vara mindre än kraftkraft.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

2. JUSTERING AV HINDERKRAFTEN

FÖRSIKTIGHET: Hindringskraftsjusteringen ställs in automatiskt under programmering. Normalt behövs ingen justering.

a) Tryck och håll in SET-knappen tills "1" visas på displayen, tryck sedan på UPP-knappen tills "2" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.
b) Tryck på SET-knappen igen. Enheten är nu i kraftjusteringsläge. Och då kommer du att se en siffra "3" med blixtpunkt visas på displayen.
c) Tryck på UPP-knappen för att öka kraftinställningen eller DOWN-knappen för att minska kraftinställningen. Minsta kraft är "1" och den kan justeras uppåt. Den maximala kraften är "5".
d) Tryck på SET-knappen för att bekräfta inställningen och den återgår automatiskt till

OBS: Kraften är inställd på "3" som standard på fabriken.

1 – Öka kraften
2 - Minska kraften

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2 A.

SET UP CODE DOWN

1 – Öka hastigheten

2 – Minska hastigheten

3. INSTÄLLNING AV RESHASTIGHET

FÖRSIKTIGHET: Om du ändrade hastighetsalternativet igen, kommer det att annullera den tidigare färdgränsen. Hastighetsjusteringsfunktionen är endast tillgänglig efter att du har återställt färdgränsen.

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "3" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.
b) Tryck på knappen SET igen. Enheten är nu i hastighetsjusteringsläge. Och då kommer du att se en bokstav "A" med blixtpunkt visas på displayen.
c) Tryck på UPP & NED -knappen för att välja hastighet. Figur "8" betyder 80 % av körhastigheten. Figur "A" betyder full hastighet.
d) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till standby-status och visar "II".

OBS: Körhastigheten är inställd på full hastighet "A" som standard i fabriken.

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 – Öka tiden
2 - Minska tiden

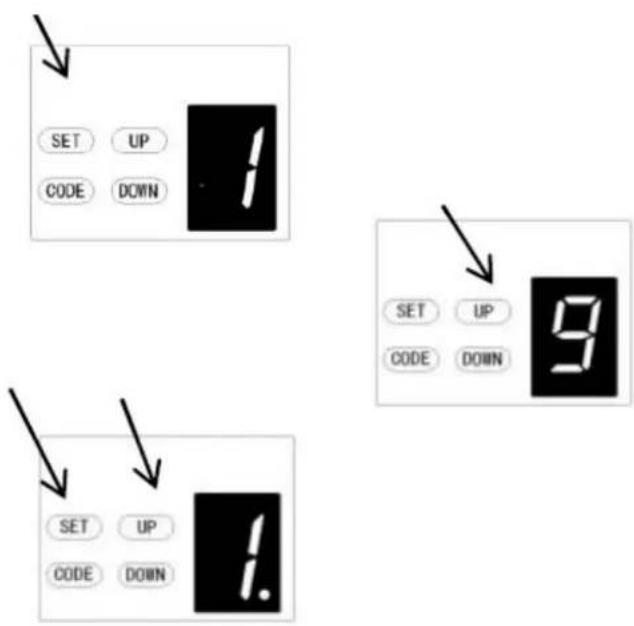

4. AUTOMATISK STÄNGNING & TID INSTÄLLNING

OBS: Vi rekommenderar att säkerhetsfotostråler används i alla installationer där funktionen Autostängning är aktiverad.

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "4" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.
b) Tryck på SET -knappen igen, enheten är nu i automatiskt justeringsläge. Och sedan kommer du att se en siffra "0" med blixtpunkt visas på displayen.
c) Tryck på UPP / Ner -knappen en gång för att ställa in den automatiska stängningstiden (0\~9). Tryck på UP -knappen för att öka tiden, eller DOWN -knappen för att minska tiden. Stängningstiden är 15 sekunder*N, N=0\~9. Maxtiden är 135s. Ställ in tiden på noll (0) för att inaktivera Auto Close-funktionen.
d) Tryck på knappen SET för att bekräfta inställningen och den återgår till standby status automatiskt och visa "II".

NOTERA:

1. Stängningstiden är inställd på "0" som standard i fabriken.
2. Om fotocellsfunktionen är på och den bryts av hindret, kommer den automatiska

stängningstiden att stanna ett tag och sedan fortsätta den automatiska stängningstiden igen.

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 - Öka
2 - Minska

5. AUTOMATISK STÄNGNINGSINSTÄLLNING

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "5" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.
b) Tryck på knappen SET igen. Enheten är nu i läget för automatisk stängningsjustering. Och sedan kommer du att se en siffra "1" med blixtpunkt visas på displayen.
c) Tryck på UPP / Ner -knappen en gång för att ställa in autostängningsläget. Du kan välja "1" eller "2" set.

Bild "1" betyder att dörren endast kan stängas automatiskt när den är i öppet gränsläge.

Bild "2" betyder att dörren kan stängas automatiskt när dörren är i valfri position.

d) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till standby-status och visar "II".

NOTERA:

1. Stängningsvillkoret är inställt på "1" som standard i fabriken.
2. Dörren stängs endast automatiskt när den öppnar, men kan inte stängas automatiskt efter att den har stoppats medan den stängs.

SET UP CODE DOWN

SET UP CODE DOWN 6

6. INSTÄLLNING AV FÖRDRÖJNINGSTID AV LED

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "6" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.

b) Tryck på knappen SET igen. Enheten är nu i läget för justering av LED av fördröjningstid. Och då kommer du att se en siffra "3" med blixtpunkt visas på displayen.

c) Tryck på UPP / NED -knappen en gång för att ställa in fördröjningen av lysdioden (1\~9).

d) Tryck på UP -knappen för att öka tiden, eller DOWN -knappen för att minska tiden. Fördröjningstiden är 1 minut*N, N=1\~9. Den maximala fördröjningstiden är 9 minuter.

e) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till standby-status och visar "II".

OBS: Fördröjningstiden för LED-släckning är inställd på "3" som standard i fabriken.

SET UP CODE DOWN 3.

SET UP CODE DOWN

1 – Öka tiden

2 - Minska tiden

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 – Öka höjden

2 – Minska höjden

7. INSTÄLLNING AV REVERSERING HÖJD

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "7" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.

b) Tryck på knappen SET igen. Enheten är nu i omvänd höjdjusteringsläge. Och sedan kommer du att se en siffra "0" med blixtpunkt visas på displayen.

c) Tryck på UPP / Ner -knappen en gång för att ställa in omkastningshöjden när du stänger (0\~9).

d) Tryck på UPP -knappen för att öka eller DOWN -knappen för att minska. Bild "0" betyder att dörren kommer tillbaka till öppet gränsläge. Figur 1\~9 betyder att dörren kommer tillbaka till läget för hela färden. En tiondel till nio tiondelar av hela resan osv...

e) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till standby-status och visar "Il".

OBS: Reverseringshöjden är inställd på "0" som standard i fabriken.

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 - Öka
2 - Minska

8. DELVIS ÖPPEN/HÖJDINSTÄLLNING

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "8" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.
b) Tryck på SET -knappen igen, enheten är nu i delvis öppen/höjdjusteringsläge. Och sedan kommer du att se en siffra "0" med blixtpunkt visas på displayen.
c) Tryck på UPP/NER -knappen en gång för att välja om du vill öppnafunktionen för delvis öppning eller ställa in höjden för delvis öppning. (0-C). Tryck på UPP -knappen för att öka, eller DOWN -knappen för att minska.

Bild "0" betyder att stänga den delvis öppna funktionen.

Bild "1" betyder att höjden är 2 cm.

Bild "2" betyder att höjden är 4 cm.

Bild "3" betyder att höjden är 8 cm

Bild "4" betyder att höjden är 12 cm

Bild "5" betyder att höjden är 20 cm

Bild "6" betyder att höjden är 40 cm

Bild "7" betyder att höjden är 60 cm

Bild "8" betyder att höjden är 80 cm

Bild "9" betyder att höjden är 100 cm

Figur "A" betyder att höjden är 120 cm

Figur "B" betyder att höjden är 140 cm

Figur "C" betyder att höjden är 160 cm

d) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt

till standby-status och visar "".

NOTERA:

1. Delöppningen/höjden är inställd på "0" som standard från fabrik.
2. Om du öppnar funktionen delvis

öppen/höjd, kommer knappens igenkänningsfunktion att inaktiveras.

1. Övriga detaljer, vänligen hänvisa noggrant till fjärrkontrollens bruksanvisning.
2. Om du aktiverade funktionen för partiell öppning och sedan inaktiverade den här funktionen senare, observera att endast den kodade knappen du lutade i början kan styra öppnaren nu.

1

SET UP CODE DOWN

SET UP CODE DOWN

2

SET UP CODE DOWN

1 – Knappigenkänningsfunktionen är stängd
2 – Knappigenkänningsfunktionen är öppen

9. INSTÄLLNING AV SÄNDARKNAPPAR IGENKÄNNINGSFUNKTION

a) Tryck och håll ned SET- knappen för att gå in i denna funktionsinställning tills "9" visas på displayen och släpp sedan knappen.
b) Tryck på knappen SET igen. Enheten är nu i justeringsläge för funktion för knappigenkänning. Och sedan kommer du att se en siffra "1" med blixtpunkt visas på displayen.
c) Tryck på UPP / NED -knappen en gång för att välja om du vill att alla 4 knapparna kan styra den enda öppnaren, eller bara den separata kodade knappen kan styra öppnaren.

Bild "0" betyder att knappens igenkänningsfunktion är stängd. Det betyder att om du kodade 1 knapp med 1 öppnare så kan alla 4 knappar på fjärrkontrollen styra öppnaren. Den passar för de användare som bara har 1 automationsdörr hemma.

Bild "1" betyder att knappens igenkänningsfunktion är öppen. Om du kodade den första knappen med den första öppnaren, kommer den första knappen att vara den enda knappen på fjärrkontrollen som kan styra öppnaren. Den passar för användare som har fler än 1 automationsdörr/port hemma.
d) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till standby-status och visar "ll".

NOTERA:

1. Knappigenkänningen är inställd på "1" som standard i fabriken.
2. Efter att du ändrat knapparnas avigenkänning till igenkänning, observera att endast den kodade knappen kan styra öppnaren.

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2 8.

SET UP CODE DOWN

1 – Öka 2 – Minska

A. JUSTERING AV MJUK STOPP AVSTÅND

a) Tryck länge på SET -knappen tills "1" visas på displayen, och tryck sedan på UPP -knappen kontinuerligt tills "A" visas på displayen för att gå in i funktionsinställningen.

b) Tryck på SET -knappen igen, nu har du kommit in i inställningsmenyn för mjukt stoppavständ och du kommer att se siffran "2" visas på displayen.

c) Tryck på UPP/NER -knappen för att välja det mjuka stoppavståndet, du kan välja från nivån "1-3", den ursprungliga standarden är "2", vilket betyder att det mjuka stoppavståndet är medelhögt. Siffran "1" betyder att det mjuka stoppavståndet är långt. Siffran "2" betyder att det mjuka stoppavståndet är medium. Siffran "3" betyder att det mjuka stoppavståndet är kort.

d) Tryck på knappen SET för att bekräfta inställningen.

OBS: När du är klar med inställningen måste du lära dig om dörrens rörelsegränser, sedan kommer det mjuka stoppavständet att fungera med dina nya inställningar.

SET UP CODE DOWN

SET UP CODE DOWN

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "b" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.

b) Tryck på knappen SET igen. Enheten är nu i justeringsläge för omvänd höjd okunnighet. Och sedan kommer du att se en siffra "1" med blixtpunkt visas på displayen.

c) Tryck på UPP / Ner -knappen en gång för att ställa in omkastningshöjden när du stänger (0\~9).

d) Tryck på UPP -knappen för att öka eller DOWN -knappen för att minska. Figur 1\~9 betyder att dörren fortfarande inte kommer tillbaka trots att det finns hinder i dess stängningsbana inom 1 cm\~9 cm från stängningsläget. Denna funktion är mest lämpad för norra Europa där det alltid kommer snö på marken.

e) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till standby-status och visar "II".

OBS: Omkastningshöjden är inställd på "1" som standard i fabriken.

SET UP CODE DOWN

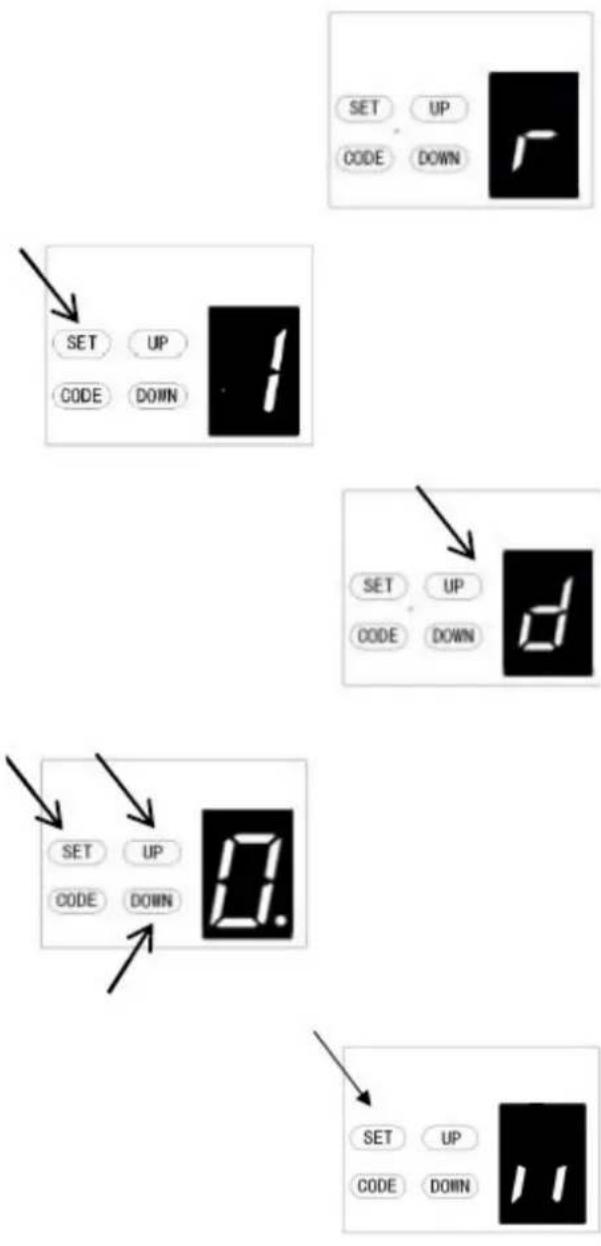

C. INSTÄLLNING AV TYP FÖR DÖRRBRYTARE

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "C" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.
b) Tryck på knappen SET igen. Enheten är nu i läget för justering av typ av strömbrytare för gångdörr. Och sedan kommer du att se en siffra "0" med blixtpunkt visas på displayen.
c) Tryck en gång på UPP / NER -knappen för att ställa in typ av strömbrytare för gångdörr. Du kan välja "0" eller "1" set. Bild "0" betyder att gångdörrsfunktionen normalt är öppen. Bild "1" betyder att gångdörrsfunktionen normalt är stängd.
d) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till standby-status och visar "ll".

OBS: Gångdörrsströmbrytaren är inställd på "0" som standard i fabriken.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

d. FOTOCELL PÅ/AV INSTÄLLNING

OBS: Se till att fotocellen har installerats korrekt och använd den

Normalt slutna kontakter till öppnarens tillbehörsanslutningar (Fig.22, Fig.23)

Observera också att fotostrålefunktionen måste inaktiveras om INGA fotostrålar är monterade, annars kan dörren inte stängas och LED-displayen visar bokstaven "r" som en indikation.

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "d" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.

b) Tryck på knappen SET igen. Enheten är nu i läget för justering av fotocell PÅ/AV. Och sedan kommer du att se en siffra "0" med blixtpunkt visas på displayen.

c) Tryck på UPP / Ner -knappen en gång för att ställa in fotocellens PÅ/AV-omkopplare. Du kan välja "0" eller "1" set.

Bild "0" betyder att fotocellfunktionen är stängd. Bild "1" betyder att fotocellfunktionen är öppen.

d) Tryck på SET- knappen för att bekräfta inställningen och den kommer automatiskt att återgå till standby-status och visa "II".

OBS: Fotocellen är inställd på "0" som standard i fabriken.

SET UP CODE DOWN

E. INSTÄLLNING AV UNDERHÄLLSLARM-DRIFTSCYKLER COUNT

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan på UPP -knappen tills "E" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.

SET UP CODE DOWN

b) Tryck på knappen SET igen. Enheten är nu i läget för justering av underhållslarm. Och sedan kommer du att se en siffra "0" med blixtpunkt visas på displayen.

SET UP CODE DOWN

c) Tryck på UPP / NED- knappen, du kan välja de operationscykler som du behöver öppnaren för att få dig att märka. Du kan välja mellan "1-5" set. Bild "1" betyder att efter att garageporten har öppnats 1000 gånger, blinkar LED-lampan 10 gånger snabbt efter att porten slutat fungera varje gång. För att du ska märka att din garageport behöver underhållas. Och samtidigt kommer du att se en siffra "t" visas på displayen.

Figur "2" betyder att cykeln för underhållslarm är inställd på 2000 gånger.

Figur "3" betyder att cykeln för underhållslarm är inställd på 3000 gånger.

Figur "4" betyder att cykeln för underhållslarm är inställd på 4000 gånger.

Figur "5" betyder att underhållslarmräkningscykeln är inställd på 5000 gånger.

SET UP CODE DOWN

d) Tryck på SET- knappen för att bekräfta inställningen och den kommer automatiskt att återgå till standby-status och visa "II".

SET UP CODE DOWN

NOTERA:

1. Drifträkningscyklerna är inställda på "0" som standard i fabriken.
2. "t" visas på displayen och led-lampan blinkar 10 gånger snabbt betyder att porten tappade balansen, rekommenderar starkt underhåll för garageportar.
3. "Kontrollera" statusen eller "lära om" färdgränsen efter underhållslarm.

Programmering av kommunikationsfunktionen

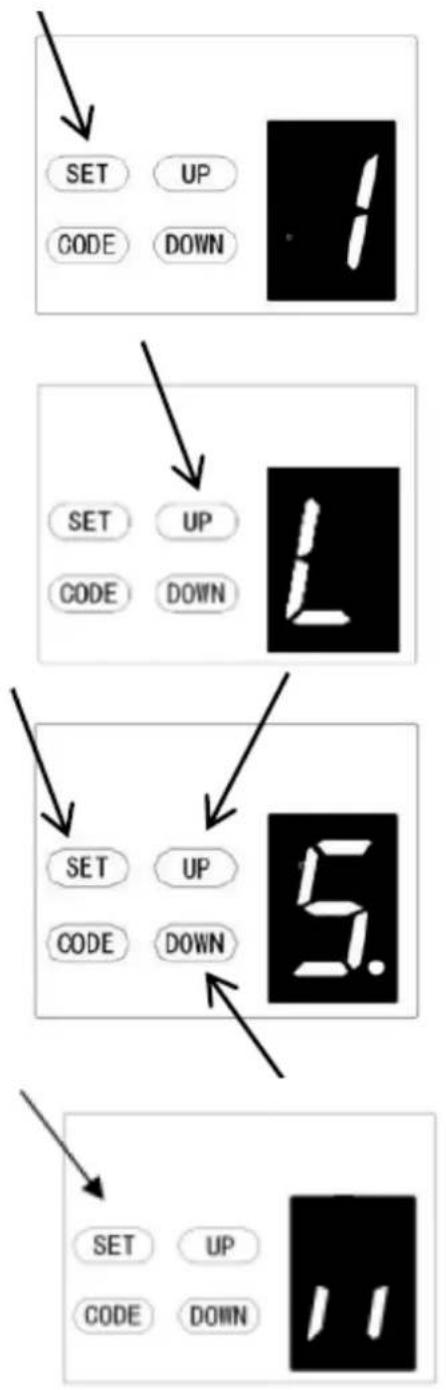

Fjärrinställning

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck nästa kort på UPP/NER -knappen tills "F" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen (Fig.1-2).
b) Tryck på SET-knappen för att visa den status du väljer (Fig.3).
c) Tryck på UPP/NER-knappen för att ställa in önskat villkor "0-1" (Fig.4-5).
d) Tryck på SET-knappen för att bekräfta.

Bild "0" betyder att kommunikationsfunktionen är stängd, dörren kan stanna i valfritt läge med fjärrkontroll.

Bild "1" betyder att kommunikationsfunktionen är öppen, dörren kan inte stanna i något läge med fjärrkontrollen under öppning. Men dörren kan stanna i valfri position med fjärrkontrollen under stängning, och den kommer automatiskt att studsa till toppen.

Observera: Om du använder fjärrkontrollen med en universell mottagare, påverkas den inte av denna inställning.

SET UP CODE DOWN

Figur 1

SET UP CODE DOWN

figur 2

SET UP CODE DOWN

Figur 3

SET UP CODE DOWN

Figur 4

SET UP CODE DOWN

Figur 5

L. JUSTERING AV LYFTKRAFT FÖR ÖPPNING

VARNING : Justeringen av öppningslyftkraften ställs in automatiskt under programmering. Normalt behövs ingen justering.

a) Tryck och håll in SET -knappen tills "1" visas på displayen, tryck sedan kort på UPP -knappen tills "L" visas på displayen för att gå in i denna funktionsinställning och släpp sedan knappen.
b) Tryck på SET -knappen igen, enheten är nu i öppningsläge för justering av lyftkraft. Och sedan kommer du att se en siffra "5" med blixtpunkt visas på displayen.
c) Tryck på UPP -knappen för att öka draginställningen eller DOWN -knappen för att minska draginställningen. Minsta lyftkraft är "1" och den kan justeras uppåt. Den maximala lyftkraften är "9".
d) Tryck på SET- knappen för att bekräfta inställningen och den återgår automatiskt till

standby-status och visar "

OBS : Lyftkraften är inställd på "5" som standard i fabriken.

Obs : Modellen som används för denna funktion bestäms enligt det faktiska programmet.

Programmering av motorreverseringsfunktion

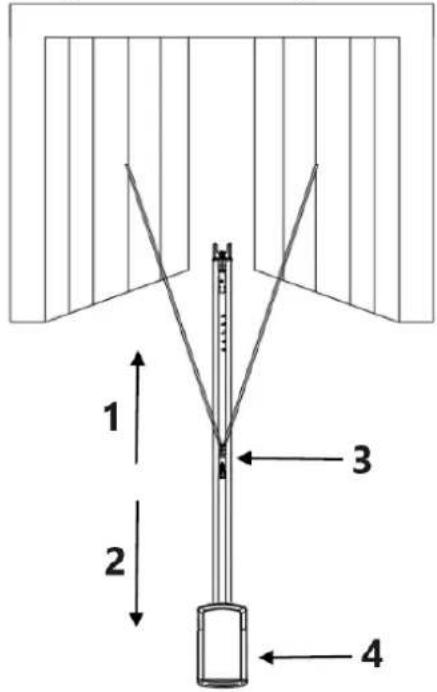

Funktionen kan appliceras på slagdörrar

1. När du har ställt in den här funktionen öppnas svängdörren utåt. När du öppnar dörren kommer vagnen att röra sig framåt. När du stänger dörren kommer vagnen att röra sigbakåt.

1 2 3 4

SET UP CODE DOWN PE GND PE 24V FLA GND SD

1 - Framåt

2 - Bakåt

3 - Vagn

4 - Motorhuvud

SET UP CODE DOWN

För flerfunktionsmotor:

a) Tryck och håll ned SET- knappen tills " " visas på displayen, tryck sedan kort på NER -knappen för att välja "0"-funktionen.

SET UP CODE DOWN

b) Efter ett kort tryck på SET -knappen kommer

displayen att visa "", och den röda pricken i det nedre högra hörnet blinkar.

c) Tryck sedan kort på UP/DOWN -knappen för att välja funktionen "0" eller "1". "0" är standard i fabriksinställning, motorreverseringsfunktionen är stängd. "1" betyder att motorreverseringsfunktionen är öppen, dörren kommer att röra sig bakåt.

d) Tryck sedan kort på SET- knappen för att bekräfta den funktion du behöver.

SET UP CODE DOWN

Anmärkning: Du måste återställa resegränsen efter att du valt denna funktion.

ÖPPNA / STOPPA / STÄNG TERMINALER

O/S/C-funktionen kan användas för en extern tryckknappsbrytare för att manövrera öppnaren. Omkopplaren måste ha spänningsfria normalt öppna NC-kontakter (Fig. 22

Fotostråleanslutning (tillval) – bild 22, bild 23

Strömbrytarstyrningsanslutning (tillval) – Bild 22

Anmärkning:

1. Blixten (varningsljus) bör vara mindre än 10W.
2. PB (extern tryckknapp) ska vara "NEJ"-kontakt.

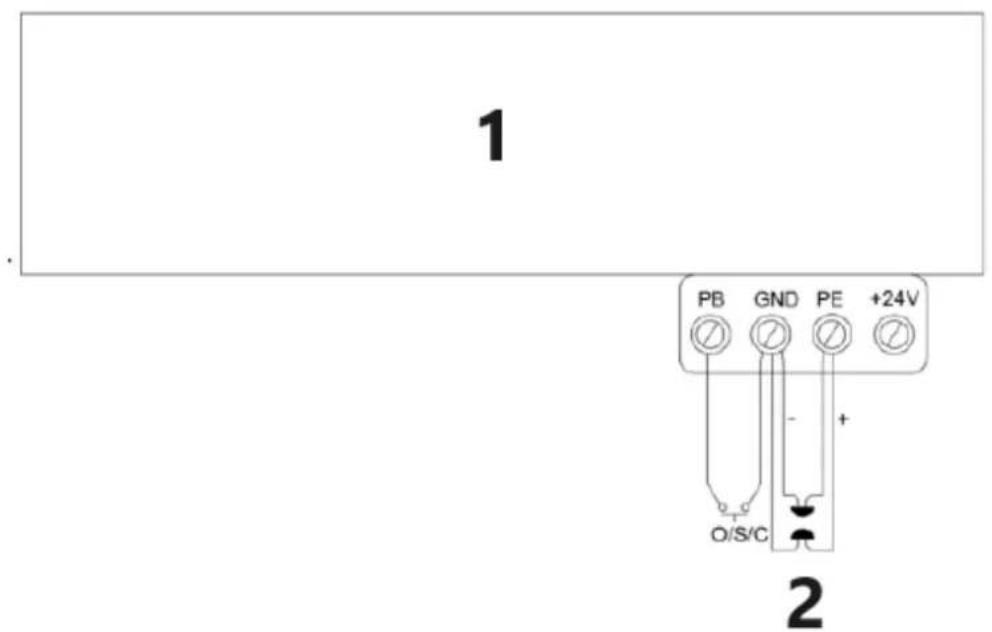

1 PB GND PE +24V O/S/C + 2

1 – Garageportöppnare
2 – Fotostråle för puls
Bild 22

PB GND PE +24V Flash GND SD ANT COM OUT

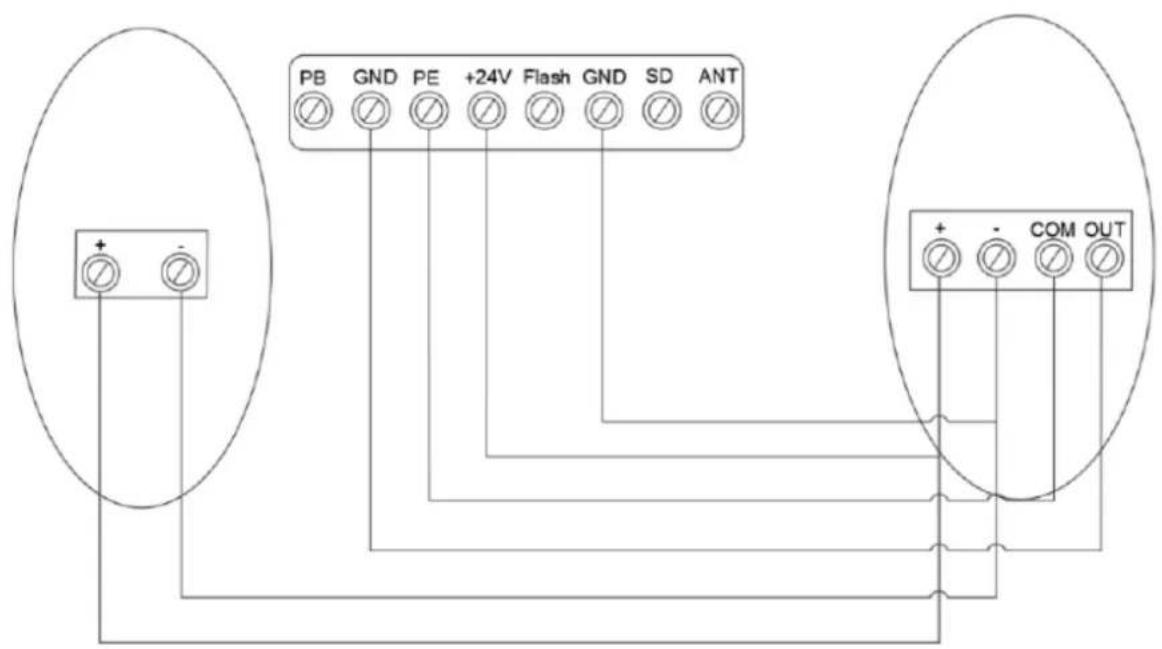

Anslutning av fotostråle/switchkontroll
Bild 23

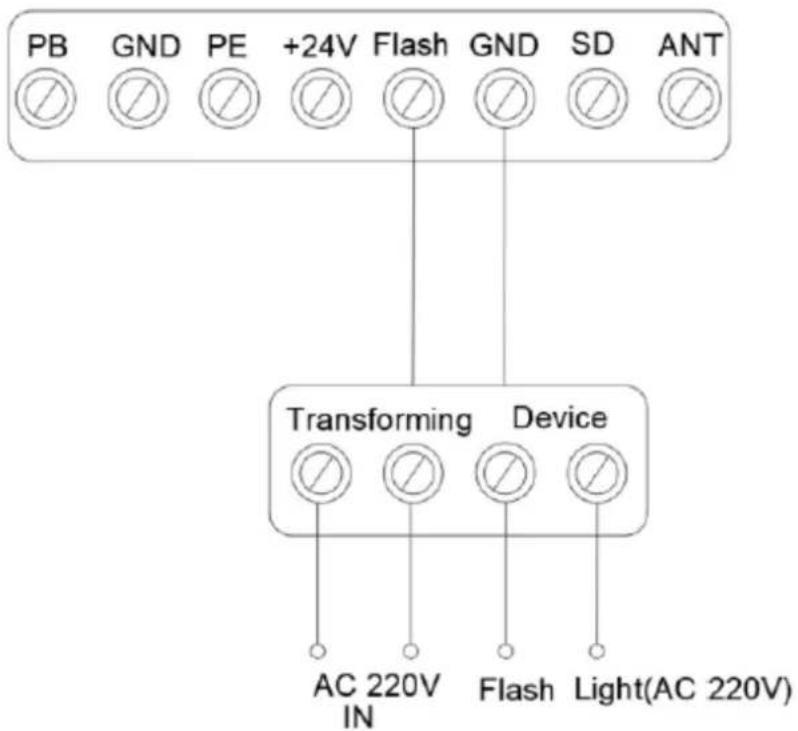

Annan terminalintroduktion och tillämpning

1. O/S/C-gränssnitten tillgängliga. (Fig. 22)

Lägg till en ny O/S/C-knapp för att öppna eller stänga dörren.

Det finns motsvarande gränssnitt för denna funktion och ger 24v-35v blixtljusspänning. Anslut blixtljuset med DC 24v-28v, ström ≤ 100mA. När du använder AC 220V blixtljus, vänligen matcha en adapter och ledningar efter behov.

1. Passportskydd (SD) (bild 24, bild 25)

Denna funktion säkerställer att dörren inte kan öppnas om inte den lilla gångdörren är stängd. Dörrpanelen kommer inte att skadas.

1. Extern strömförsörjning (BAT) och antenn (ANT), WIFI-port.(Fig.25)

Extern strömanslutningsport, röd är ansluten till "+", svart är ansluten till " -".

"WIFI" Denna port är insatt i WIFI-modulen.

"ANT" mottagningssignal funktion Antenngränssnitt.

Bild 24

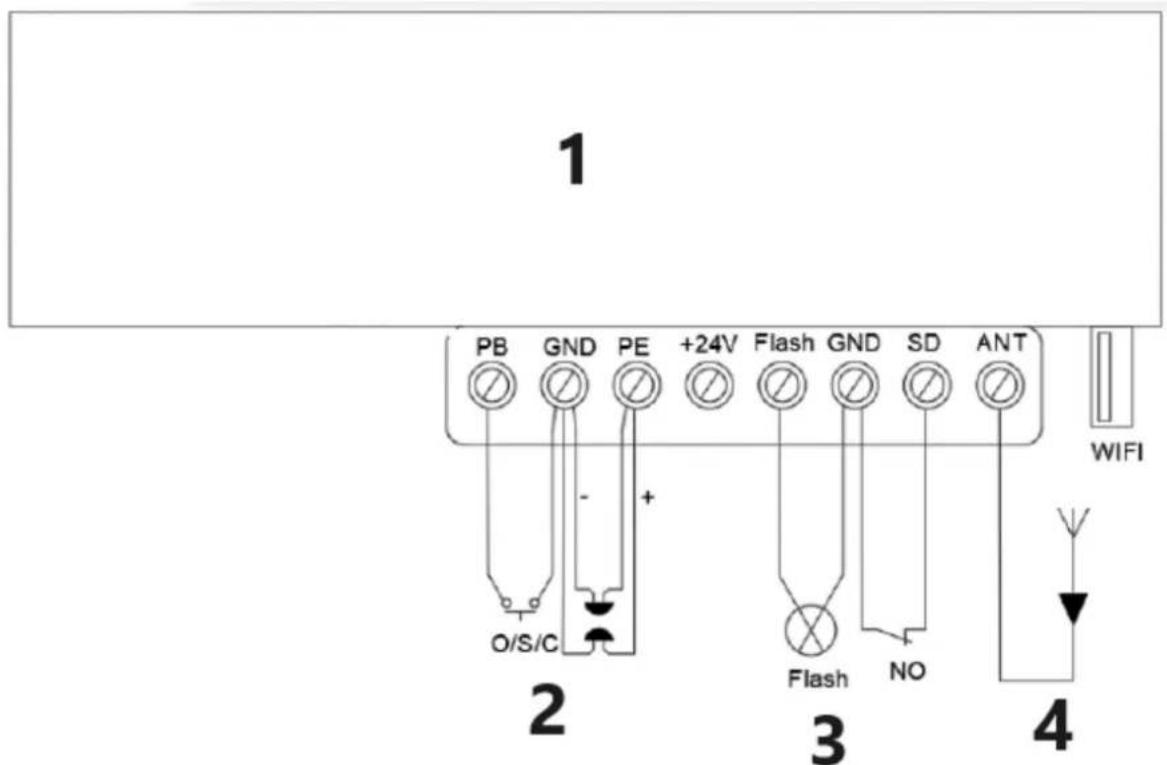

1 PB GND PE +24V Flash GND SD ANT WIFI O/S/C + 3 Flash NO 4

1 – Garageportöppnare

2 – Fotostråle för puls

3 – Säkerhetsanordning för genomgångsdörr

4 - Antenn

Bild 25

UNDERHÅLL

1. Inget särskilt underhåll krävs för det logiska kretskortet.

Kontrollera dörren minst två gånger om året om den är korrekt balanserad, och om alla fungerande delar är i gott skick eller inte.

Kontrollera backningskänsligheten minst två gånger per år och justera om det behövs.

Se till att säkerhetsanordningarna fungerar effektivt (fotostrålar, etc.)

1. Byte av glödlampa:

Observera: Se till att strömförsörjningen har brutits innan du byter ut glödlampan. Och se till att spänningen på den nya glödlampan är i enlighet med den lokala spänningen och att effekten är inom 10 Watt.

Demontera skruvarna på lampkåpan. Ta bort lampskyddet och vrid sedanav det gamla LED-ljuset moturs.

Fixa det nya LED-ljuset och lampskyddet.

1. Angående underhållslarmfunktionen:

LED-lampan blinkar 10 gånger snabbt betyder att porten tappade balansen, rekommenderar starkt underhåll för garageportar. "Kontrollera" statusen eller "Lär om" färdgränsen efter underhållslarm.

Observera: En oförskämd manöverdörr kan påverka den automatiska öppnarens livslängd på grund av felaktig belastning och kommer att undvika garantin.

SMART DOOR--USB 02

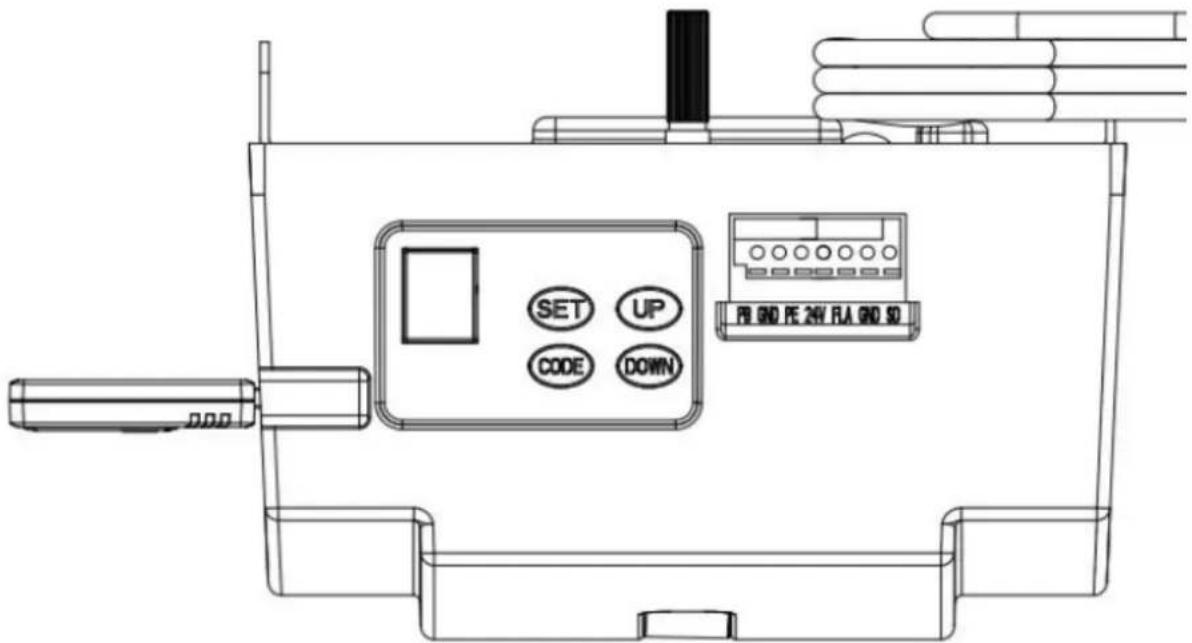

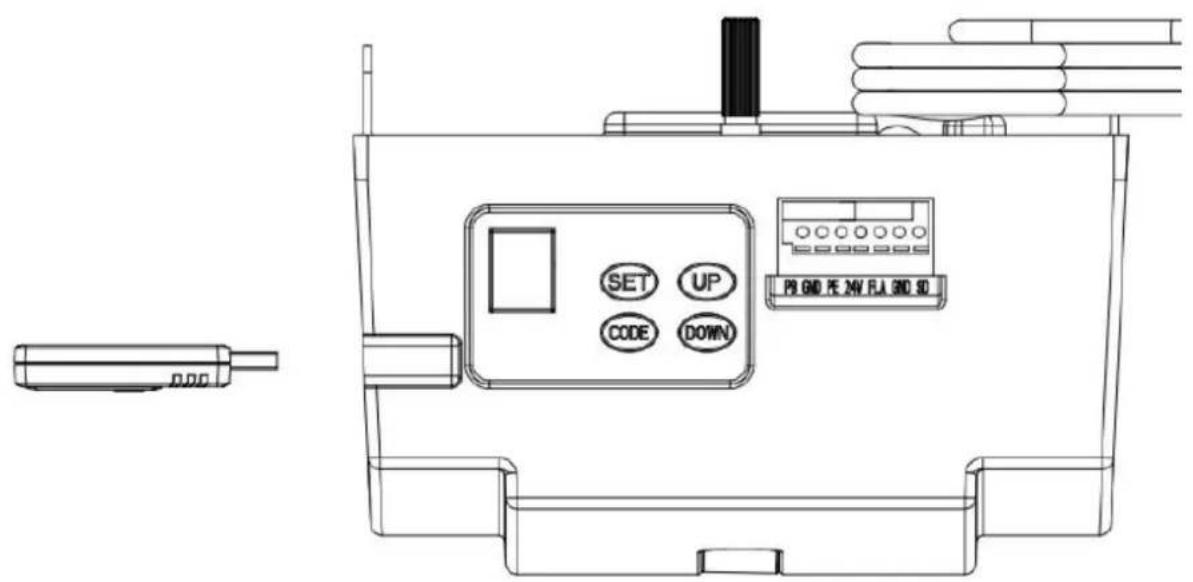

Hitta motsvarande USB-gränssnitt och sätt i Wi-Fi-modulen (Fig1, 2).

SET UP CODE DOWN PB GND PE 24V FLA GND SD

Figur 1

SET UP CODE DOWN PI 800 PE 24V RA 800 SD

figur 2

1. Programmering av öppna & stäng gränser
2. Fjärrkodning
3. Lysdiod av fördröjningstid inställning
4. Automatisk stängning & tidsinställning
5. Delvis öppen/höjdinställning

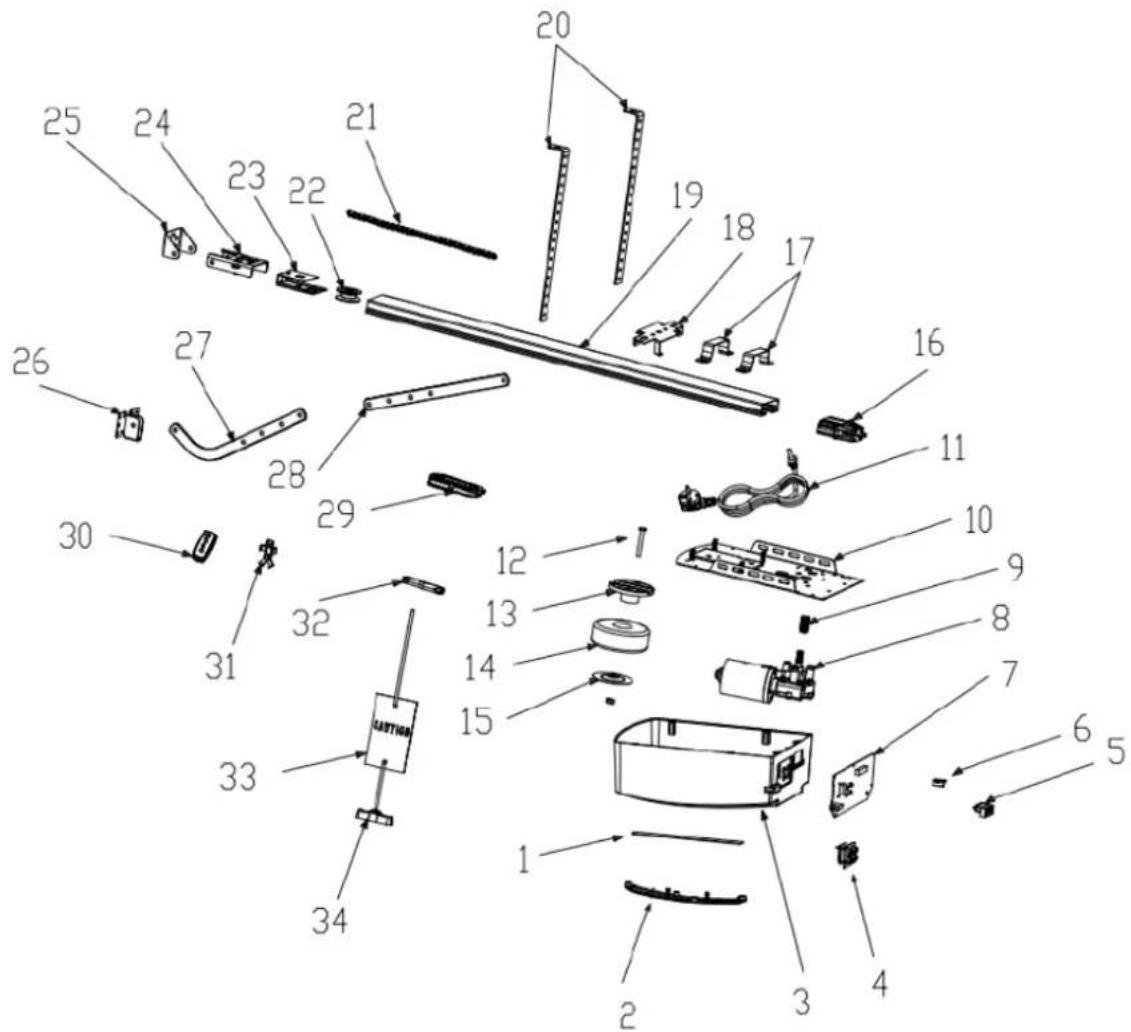

DELLISTA FÖR C -RAIL ÖPPARE

Fel utseende	Felorsak	Lösningar
Dörröppnaren fungerar inte.LCD-skärmen är inte ljusstark	1. Strömförsörjning2. Kontaktkabeln tappas	1. Kontrollera om motoruttaget är strömsatt2. Kontrollera om säkringsröret är trasigt3. Kontrollera om transformatorns lågspänningsledning är ansluten till strömkortet4. Kontrollera om bandkabeln är ansluten5. Kontrollera om det finns 26v AC på transformators lågspänningssida, om det finns 26v AC, byt ut kretskortet. Om inte, byt ut transformatorn
Position saknas	Systemfel	Återställ gränsen för resor
Medan du lär dig, den digitala displayen	Resa mindre än 30 cm eller mer än 9 m	Återställ gränsen för resor
Digital skärmÖppnaren fungerar inte eller slutar fungera	Instabil spänning eller dörr förlorad balans	1. Kontrollera strömförsörjningen2. Justera dörrbalansen
Öppnaren fungerar inteDigital skärm	Misslyckas med att lära sig upp- och nedgränsinställningenLär dig inställningen för upp- och nedgräns på felaktigt sätt	Lär dig "UPP" och "DOWN" gränsen för resan igen, följ bruksanvisningen
LED är alltid på	Kontrollpanelen är trasig eller strömförsörjningskortet är trasigt	Byt ut styrkortet eller strömkortet.
När du öppnar dörren med fjärrkontroll, öppnaren stannar automatiskt efter att ha kört 10 cmDigital skärm	Hallsensorkabeln är lös eller skadad	Öppna locket, kontrollera Hall-sensorkabeln, sätt i igen eller byt ut.
Öppnaren fungerar inte.Hör reläets "kaka"-ljudDigital skärm	Vajern mellan växelmotorn och kortet tappas	Öppna locket och kontrollera vajern mellan växelmotor och kort.
Öppnaren stannar automatiskt efter att ha kört 10 cmDigital skärm	Kabeln mellan växelmotor och kort är pluggd omvänt	Stäng först av strömmen, öppna locket och vänd kontaktkabeln mellan växelmotor och kort. Återställ gränsen för resande.
Dörren är bara i rörelse.Arbeta inte i down moving och den digitaladisplayen	Fotocellsfunktionen har varit effektiv men utan att ansluta någon fotocellenhet.	Stäng av fotocellsfunktionen om det inte finns någon fotocellenhet ansluten. Se bruksanvisningen.3. Kontrollera om fotocellen är korrekt ansluten eller om det finns något hinder mellan fotocellen.
Dörren är helt öppen, stängs automatiskt efter en tidLED-lampor blinkar 4 gånger 29	Funktionen för automatisk stängning är aktiverad	Ställ in den automatiska stängningstiden eller stäng av den automatiska stängningsfunktionen.(Se bruksanvisningen)
När dörren stannar är varningslampan alltid tänd	Elkortet är trasigt	Byt ut strömkortet
LED-lampor fungerar inte	1. LED-kabeln är inte ansluten2. Lysdioden är trasig3. Kretskortet är trasigt	1. Kontrollera LED-kabeln2. Byt ut lysdioden3. Sätt tillbaka kretskortet
Dörren vänds automatiskt till den övre gränsen innan dörren stängdes helt	I drift med automatisk backfunktionDörren är inte korrekt installeradDet finns ett block på vägen	1.Kontrollera dörrens blockposition och återställ färdgränsen2. Ökat kraftnummer för automatisk backning
Dörren stannar automatiskt när den öppnas	I drift med automatisk skyddsfunktion när hinder upptäcksDörren är inte korrekt installeradDet finns ett block på vägen	1.Kontrollera dörrens blockposition och återställ färdgränsen2. Ökat kraftnummer för automatisk backning
Fjärrkontrollen kan inte användas eller driftavständet är kort	1. Platt batteri2. Antennen är lös eller inte väl utdragen3. Störningar i närheten	1. Byt ut nytt batteri2. Förlängde antennen på öppnaren3. Bli av med störningar
Kan inte koda i de nya fjärrkontrollerna	Ny fjärrkontroll är inte kompatibel med öppnare	Välj endast vår fjärrkontroll
Digital skärm ____	Den lagrade fjärrkoden är full	Radera alla lagrade koder(Se bruksanvisningen)
Standby, Digital display	Dörr i dörr funktionseffekter	Kontrollera dörren i dörrkontakten
Öppnaren fungerar medan dörren inte rör sig	Motoraxelhylsan sliten	Byt ut motoraxelhylsan
Batteriet ger inte ström	1. Batteriet är tomt2. Batterikabeln är ansluten omvänt3. Batterikabeln är bruten	1. Byt batteri2. Öppna locket, kontrollera "+" "-" på batteriet3. Byt ut batterikabeln
Andra onormala problem	Externa enheter är inte kompatibla med öppnaren	Ta bort alla externa enheter. Om de onormala problemen kvarstår, byt ut kretskortet
Digital skärm	Garageportsystemet behöver underhåll	Garageporten och motorn behöver totalt underhåll
