BRUKSANVISNING GDOOR-003B MSW

Lavt forbrug tilstand på

Lavt forbrug tilstand slukket

5.7.2 Instruktioner til basismenuen

Tilstand med lavt forbrug i lavforbrugstilstand efter 1 minut.)

Tilstand med lavt

forbrug tændt

1 - Monteringsskrue (lang); 2 - Fjærskive; 3 - Pakning; 4 - Monteringsskrue (kort); 5 - Mutter

Figur 7

A: Enkeltkanalsmodus:
1 – Åpne / Lukk / Stopp

B: Firekanalsmodus:

1 – Åpen; 2 – Stopp; 3 – Lukk; 4 – Enkel port

Figur 16

5.6.3 Spesiell fjernkontrolltast-knapp

Hvis ingen kommando på ett minutt, avsluttes menyen automatisk.

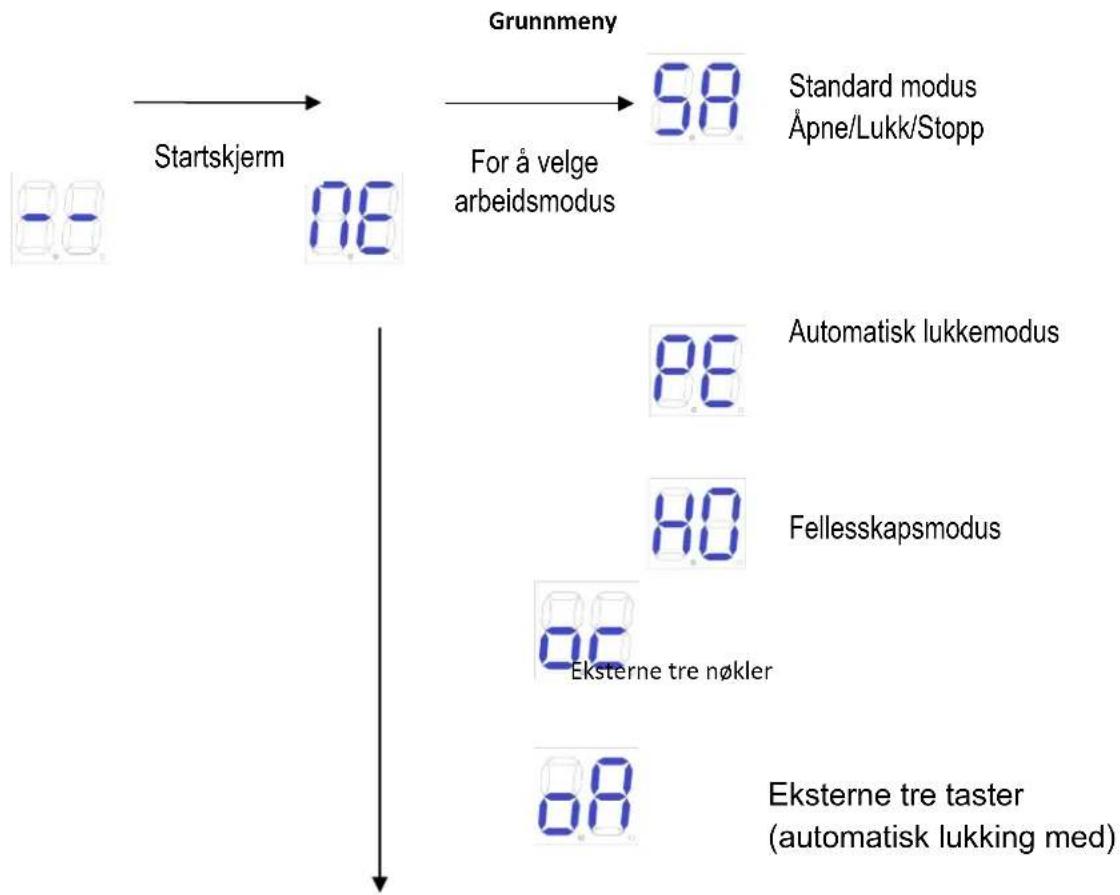

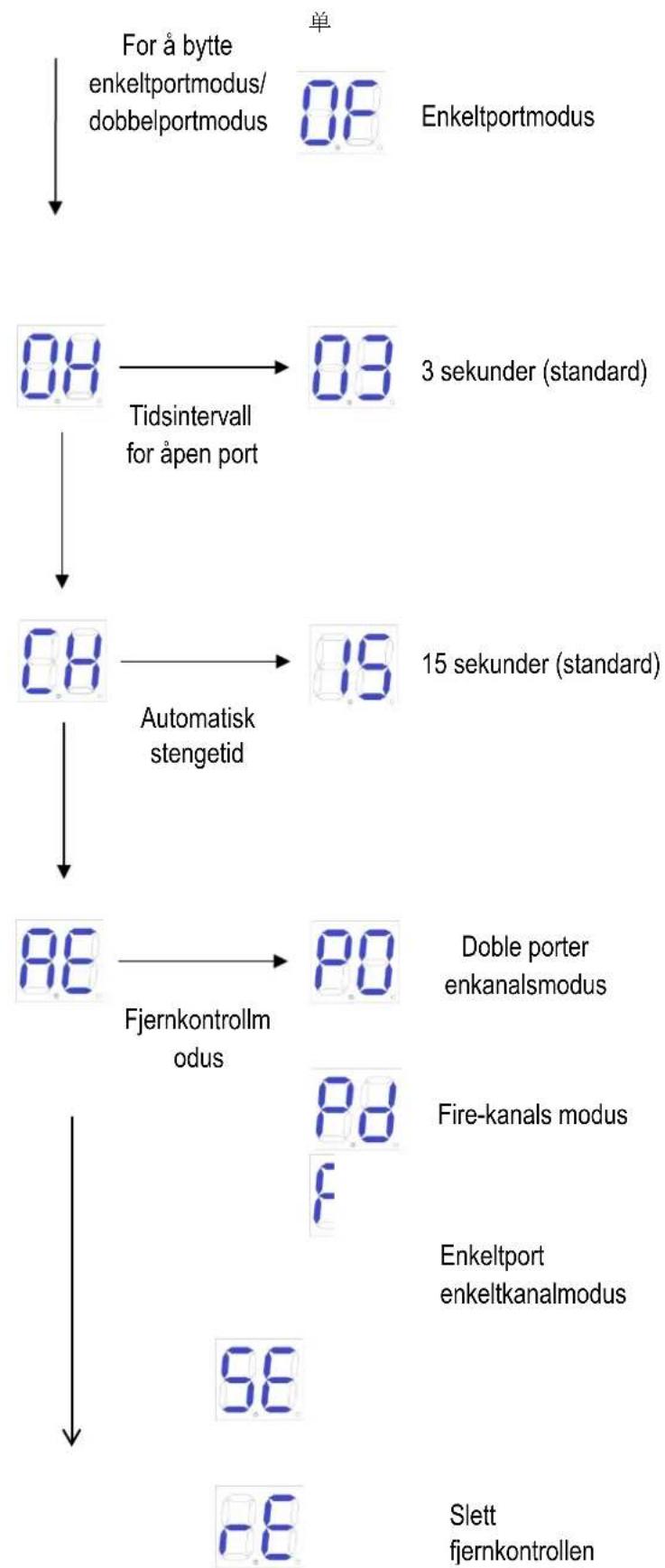

58 → 00 Dobbel portmodus

    J["3 sekunder (standard)"] --> K["03"]
    K --> D
    L["15 sekunder (standard)"] --> M["15"]
    M --> F
    N["Doble porter enkanalsmodus"] --> O["00"]
    P["Fire-kanals modus"] --> Q["00"]
    R["Enkelport enkeltkanalmodus"] --> S["00"]
    T["58"] --> U["-8"]

Hvis ingen kommando på ett minutt, avsluttes menyen automatisk.

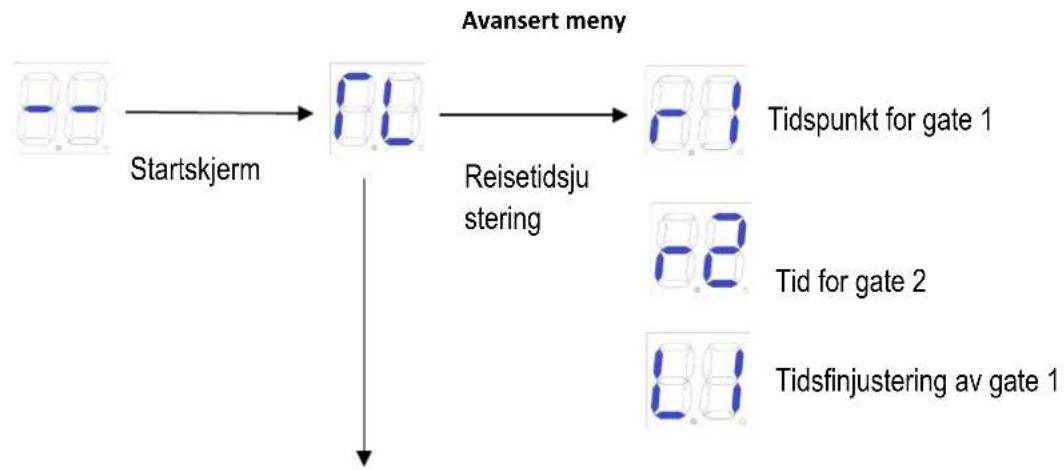


Elektrisk lås

Feil som kan oppstå när døren fungerer som den skal.

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i bruksanvisningen är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Kära användare,

Tack för att du valde denna produkt. Läs bruksanvisningen noggrant innan du monterar och använder den. Vänligen lämna inte ut bruksanvisningen om du skickar denna produkt till en tredje part.

1. Säkerhetsinstruktion

• Vänligen läs den här bruksanvisningen noggrant före installation, där den innehåller viktig information om installation, användning, underhåll och säkerhet.
• Alla odefinierade åtgärder enligt denna handbok är inte tillåtna, felaktig användning kan skada produkten till och med orsaka skador eller förlust av egendom.
• För att överväga den möjliga faran under installationen eller användningsprocessen av svänggrindar, måste installationen strikt följa konstruktionsstandarden och den elektriska driftproceduren.
• Före installation, se till att strömspänningen som används stämmer överens med matningsspänningen för denna produkt. Kontrollera om läckageskyddsbrytaren är installerad och att jordningssystemet är korrekt.
• Kontrollera om ytterligare utrustning eller material krävs för att uppfylla de specifika kraven.
• Avfallshanteringen av förpackningsmaterial måste ske i enlighet med lokala bestämmelser.
• Ändra inte några delar förutom de som anges i denna manual. Alla odefinierade ändringar kan orsaka fel. Eventuella skador på produkten som uppstår därav ska ligga utanför företagets ansvar.
• Läck inte vatten eller någon vätska in i styrenheten eller andra öppna enheter. Koppla omedelbart från strömmen om något av de nämnda fallen inträffade.
• Håll denna produkt borta från värme och öppen eld. Eller det kan skada komponenterna; orsaka felet eller andra faror.
• Se till att det inte finns några fordon 、 passagerare och föremål som passerar när slaggrinden rör sig.
• Klämskyddsutrustning som infraröd skyddsbrytare måste installeras för att undvika skador på person och egendom. Bolaget ansvarar inte för skada eller olycka som uppstår därav.

• Installationen 、 användning och underhåll av denna produkt måste utföras av fackmän.

• Barn får inte röra vid kontrollenheter eller fjärrsändare.

• En varningsskylt ska placeras någonstans på slaggrinden enligt nationell standard.

• Förvara denna instruktion ordentligt för framtida referens.

• Packlista (standard)

Nr.	Bild	Benämning	Antal
1		Huvudmaskin 2
2		Styrbox 1
3		Manuell frigöringsstång 1
4		Fjärrkontroll 2
5		väggfäste 4
6		Monteringsfäste fram 2
7		Anslutningsfäste 2
8		Monteringsskruv (kort) 2
9		Monteringsskruv (lång) 2
10		Skruv M8×25	4
11		Mutter M8	6
12		Gränsstopp	1
13		Fjäderbricka ∅12 2
14		packning 2

Packlista (valfritt)

Nr.	Bild		Benämning	Antal
1			Infraröd sensor 1
2			Trådlös knappsats 1
3			Larmlampa 1
4			Elektriskt läs	1
5			Förvaringsbatteri 2

1. Tekniska parametrar

Produktnamn	Automation för slaggrind
Modell	MSW-GDOOR-003B
Strömkälla	230V/50Hz; 110V/60Hz
Motor kraft	62 W
Portens rörelsehastighet	22~26s / 90°
Max. enkelvingad vikt	400 kg
Max. enkelvingad längd	4 m
Max. kolvslag	45 cm
Max. tvinga	3800 N
Fjärrkontroll avständ	30m
Förvaringsbatteri (tillval)	DC24V (4,5Ah eller 9Ah)
Arbetsplikt	S2, 30 min
Arbetstemperatur	-20°C - +70°C

4. Installation

Svängportsöppnare är tillämpbar på en dörr som väger mindre än 400 kg och längden är kortare än

4m. Körläget använder snäck- och snäckväxeln för att kombinera skruvstångstransmissionen. Denna portöppnare måste installeras inuti höljet eller gården för skydd.

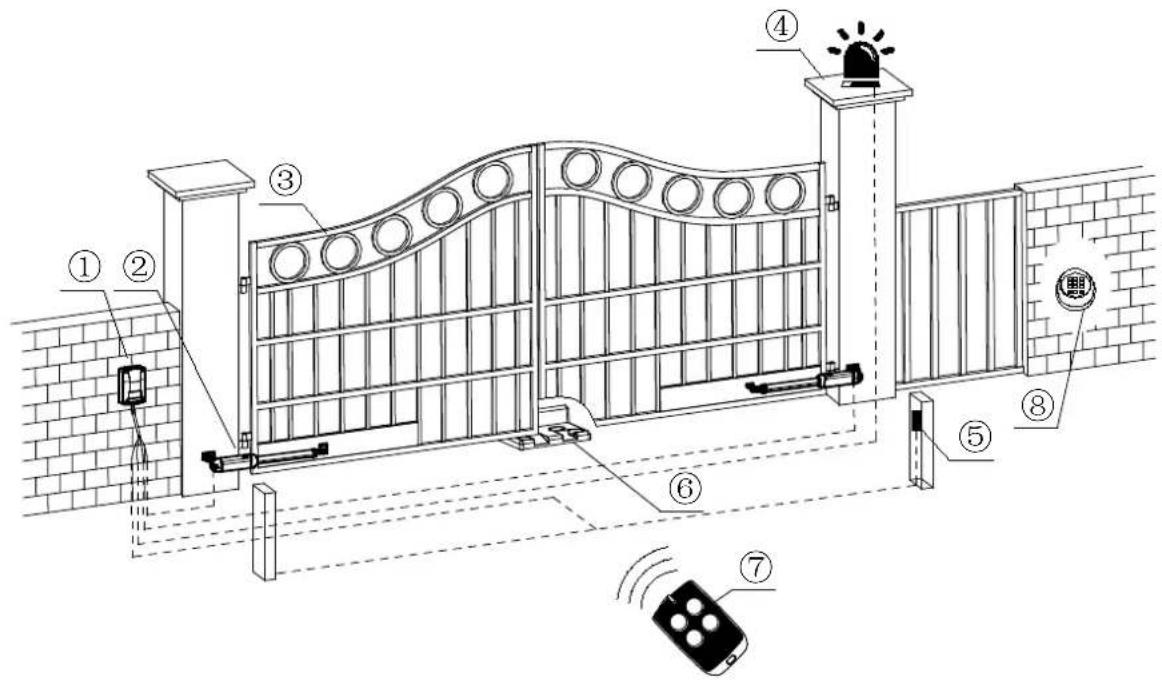

4.1 Installationsritning

① Kontrollbox③ Port⑤ Infraröd sensor (tillval)⑦ Fjärrkontroll
② Portöppnare④ Larmlampa (tillval)⑥ Gränsstopp⑧ Trådlös knappsats (tillval)

4.2 Storlek på huvudmaskin och tillbehör

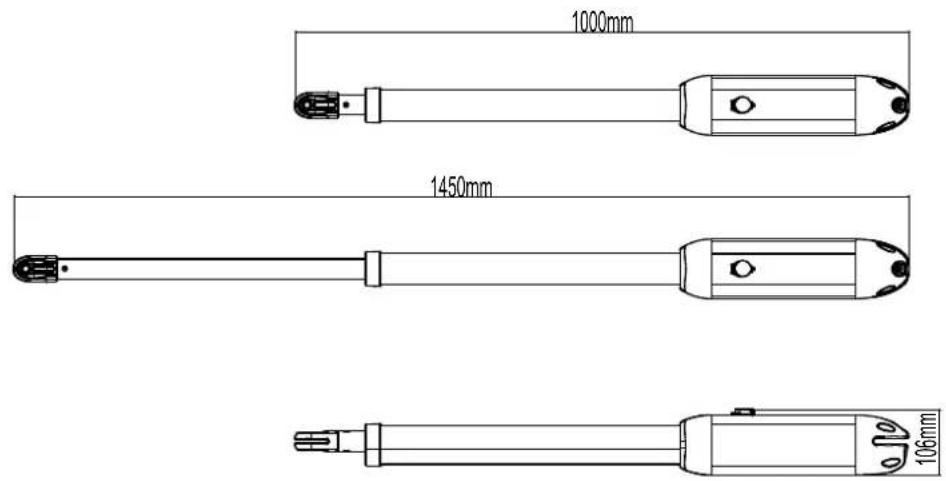

4.2.1 Storlek på huvudmaskin

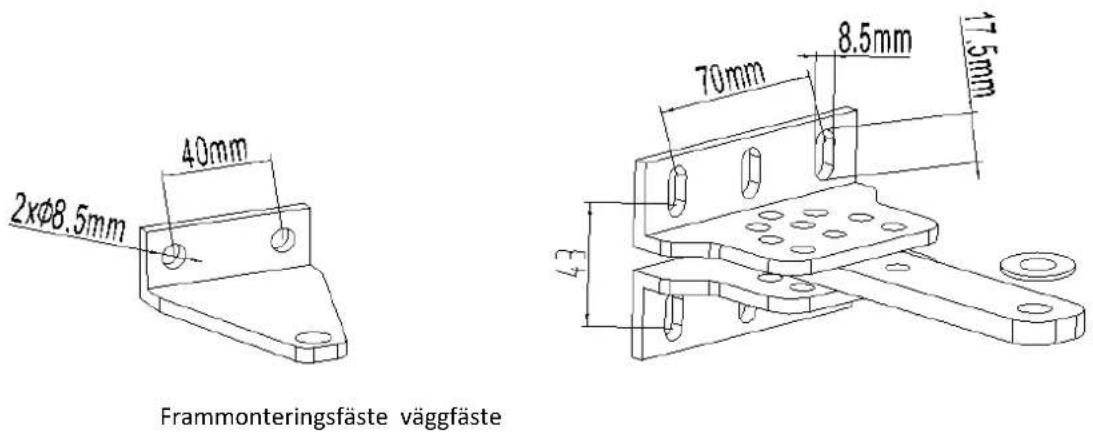

4.2.2 Storlek på monteringsplattan

Figur 3

4.3.1 Förberedelse före Huvudmaskininstallation

a) Innan du installerar dörröppnaren, vänligen bekräfta att dörren installerades korrekt, vänligen se till att dörren kan manövreras manuellt smidigt och att dörrstoppet effektivt kan förhindra att dörren fortsätter att röra sig.
b) Håll ett avständ på 40-50 mm mellan dörrens botten och marken för att installera det elektriska läset. Om elektriskt lås inte krävs bör avständet mellan dörrens botten och marken vara ≥20 mm.
c) Den rekommenderade monteringshöjden för de två huvudmaskinerna är cirka 300 \~ 800 mm över marken, och se till att det finns pålitliga fasta punkter för montering av fästen.

Kabelgrävning.

För att säkerställa normal drift av dörröppnaren och skydda kabeln från skador, använd två PVC-rör för att gräva ner motor- och strömkablarna och styrkablarna separat. Ett PVC-rör för motor- och kraftkablar, det andra för styrkablar.

Monteringsfästen fixering

För att installera huvudmaskinerna ordentligt rekommenderas att du använder expansionsskruvarna för att fixera monteringsfästena.

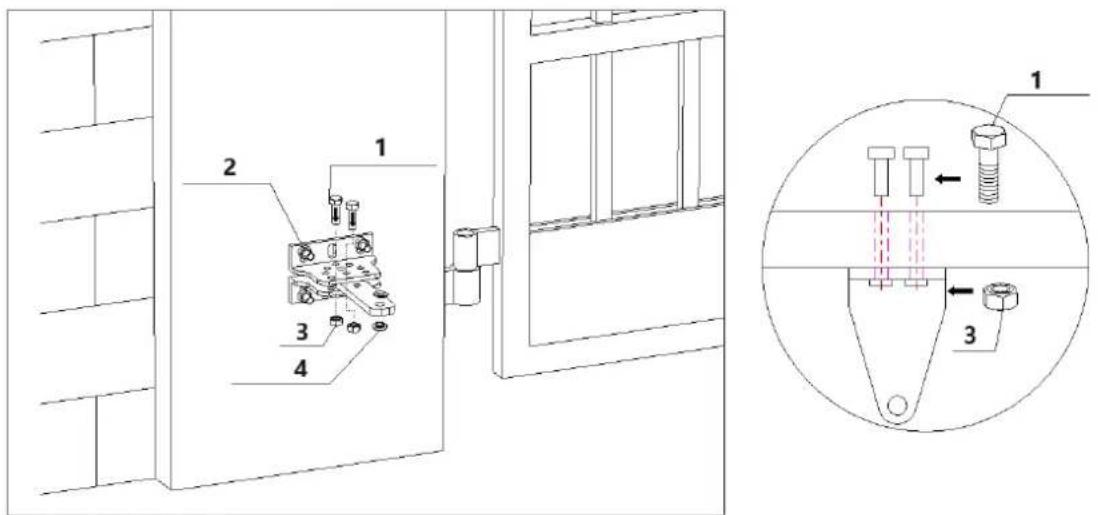

4.3.2 Installation av tillbehör

a) Innan du installerar huvudmaskinerna, vänligen installera väggfästet på väggen först, fixera sedan anslutningsfästet, installera slutligen det främre monteringsfästet på dörren.

Obs: Detektera efter lutning innan du fixerar för att säkerställa att det främre monteringsfästet och anslutningsfästet är i samma nivå.

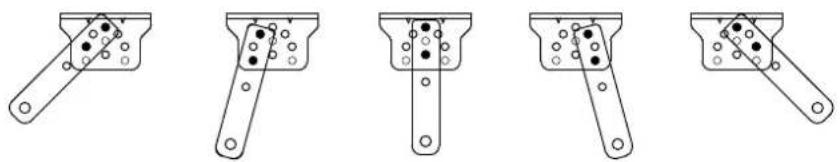

b) Anslutningsfästet och väggfästet kan anslutas enligt olika förhållanden, se figur 5.

c) Användare bör förbereda strömkablar för kontrollboxen och huvudmaskinerna själva på grund av den olika installationsmiljön. Kärnorna för kontrollboxens strömförsörjningskabel ska vara fler än 3, kärnorna för motorkabeln är 2. Om användare behöver installera externa tillbehör som elektriskt lås, infraröd sensor, larmlampa, extern knappbrytare etc., vänligen öka de inbäddade kablarna i enlighet med detta, se till att tvärsnittsdiametern på den elektriska läskabeln är över 1,5 mm², tvärsnittsdiametern för andra kablar är över 0,5 mm². Kabellängden bör bestämmas av användarna i enlighet med deras installationssituation.

Obs: Utloppet på PVC-röret bör vara nedåt för att undvika att regnvattnet rinner in i röret längs kabeln.

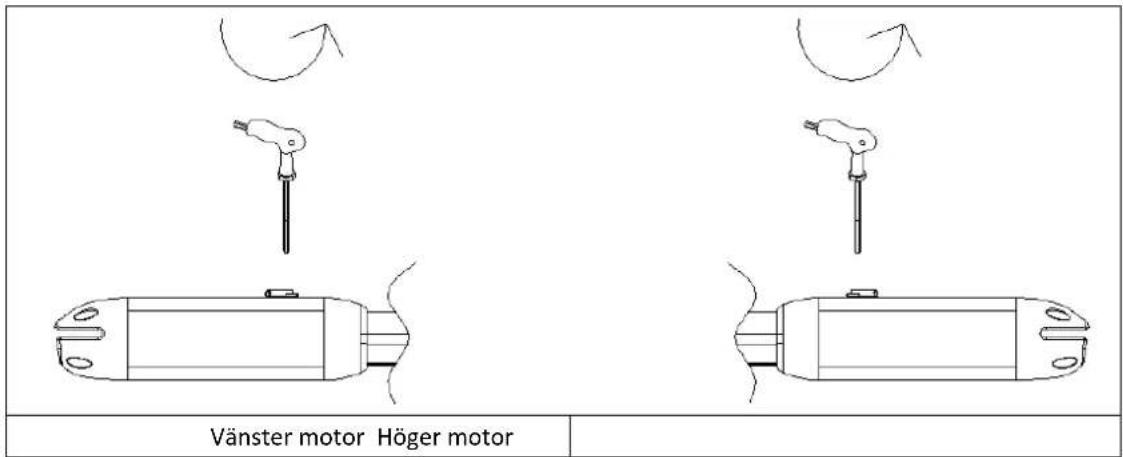

d) Lås upp de två huvudmaskinerna innan installationen. Upplåsningsmetod: Ta bort locket, sätt i manuell frigöringsstång, vrid stängen tills den släpps, som visas i figur 6, vrid sedan teleskoparmen, du kommer att upptäcka att den lätt sträcks ut.

Vänster motor Höger motor

Bild 6

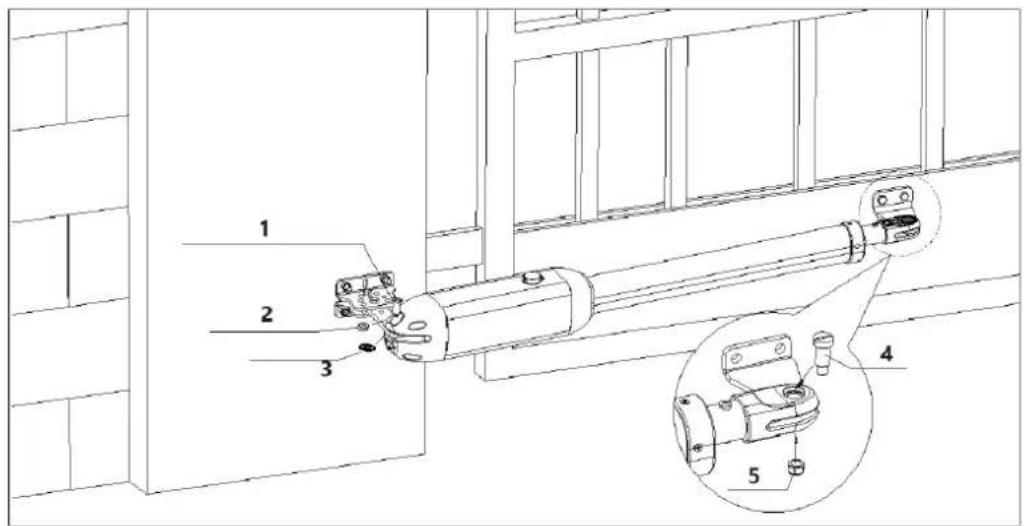

4.3.3 Huvudmaskininstallation

Se figur 7 för att fixera baksidan av huvudmaskinen och anslutningsfästet med installationsskruvarna, och justera sedan manuellt teleskoparmen till lämplig längd, fixera slutligen teleskoparmskontakten och det främre monteringsfästet med installationsskruvarna. Dra i dörren efter installationen för att säkerställa att färden är flexibel utan att klämma.

1 – Monteringsskruv (lång); 2 – Fjäderbricka; 3 – Packning; 4 – Monteringsskruv (kort); 5 - Mutter

Figur 7

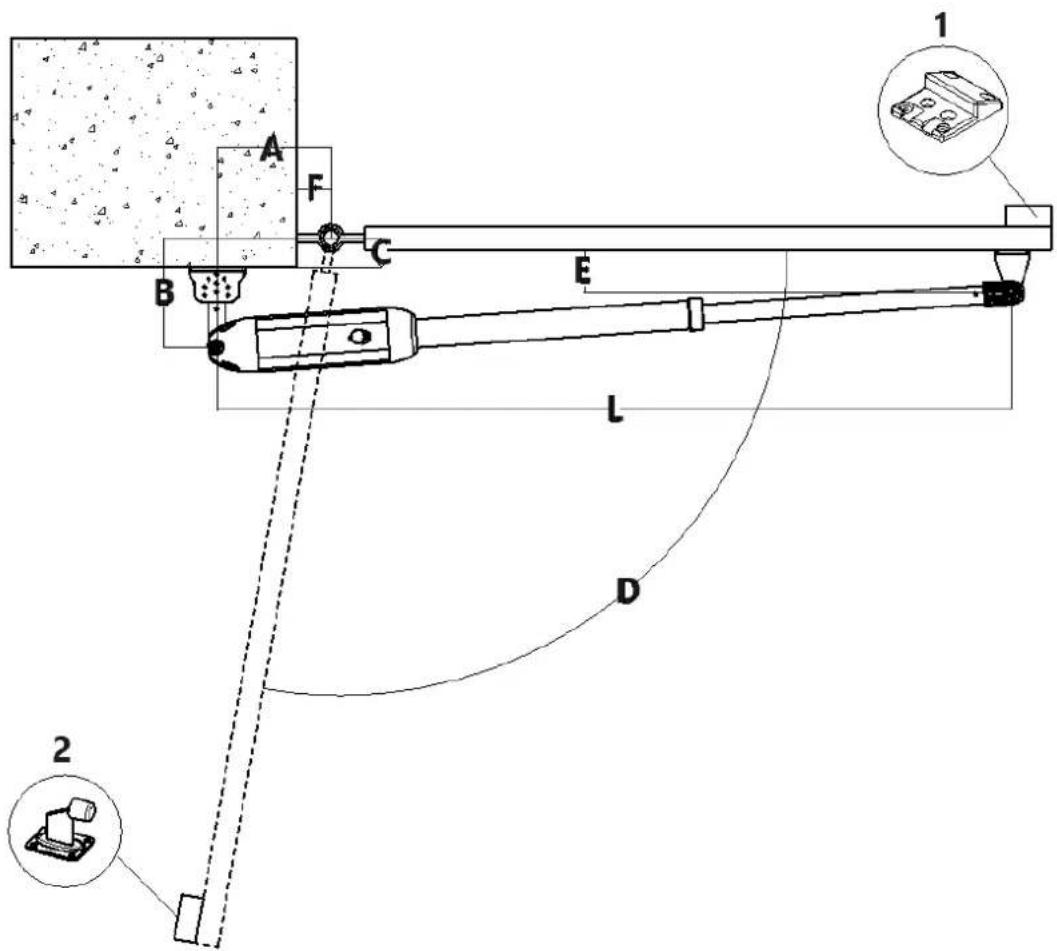

Installationsriktning: dörren öppnas inåt.

1 – OBS: den obegränsade versionen måste ha ett gränsstopp installerat.

2 – Det rekommenderas att installera med en säkerhetspropp (bör förberedas av användarna själva).

Figur 8

	A (mm)	B (mm)	C (mm)	D max	L (mm)
STORLEK	240	115	15	100^	1400
	220	125	25	100^	1440
	200	135	35	100^	1420
	180	145	45	90^	1420

Tabell 1 Rekommenderad installationsposition

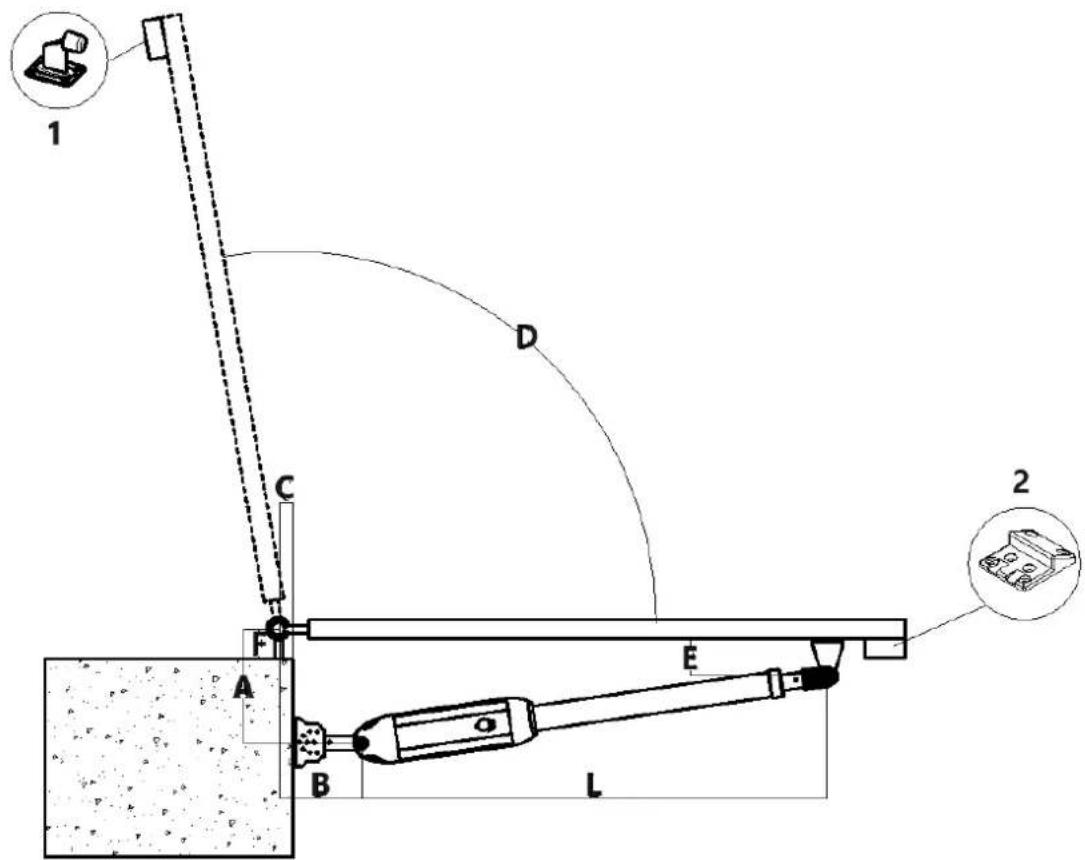

Installationsriktning: dörren öppnas utåt.

1 C D 2 A B E L

1 - Det rekommenderas att installera med en säkerhetspropp (bör förberedas av användarna).

2 - OBS: den obegränsade versionen måste ha ett gränsstopp installerat

Bild 9

	A(mm)	B(mm)	C(mm)	D max	L(mm)
STORLEK	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

Tabell 2 Rekommenderad installationsposition

Obs: Värde B måste vara nära eller lika med värdet A för att uppnå bästa mekaniska fördel.

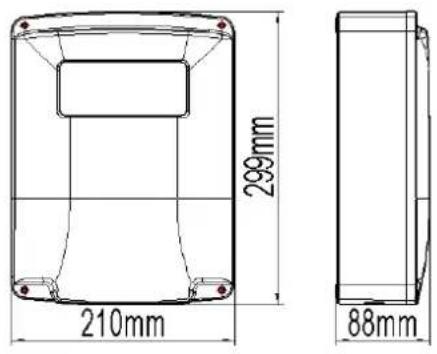

4.3.4 Storlek på kontrollbox

• För att garantera säkerheten, installera gränsstoppet i det stängda gränsläget när dörren öppnas inåt (som visas i figur 8).
• Innan du installerar huvudmaskinen, se till att huvudmaskinen och komponenterna har god mekanisk prestanda och att dörren kan manövreras manuellt flexibelt.
  En styrenhet kan valfritt driva en huvudmaskin eller två huvudmaskiner.
• Jordfelsbrytare måste installeras där grindens rörelse kan ses, och den lägsta monteringshöjden för kontrollboxen bör vara över 1,5 m för att undvika att barn berörs.
• Efter installationen, kontrollera om den mekaniska egenskapen är bra eller inte, om grindens rörelse är flexibel eller inte efter upplåsning och om den infraröda sensorn (tillval) är installerad korrekt och effektivt.

5. Ledningar och felsökning

5.1 Kabelinstruktioner

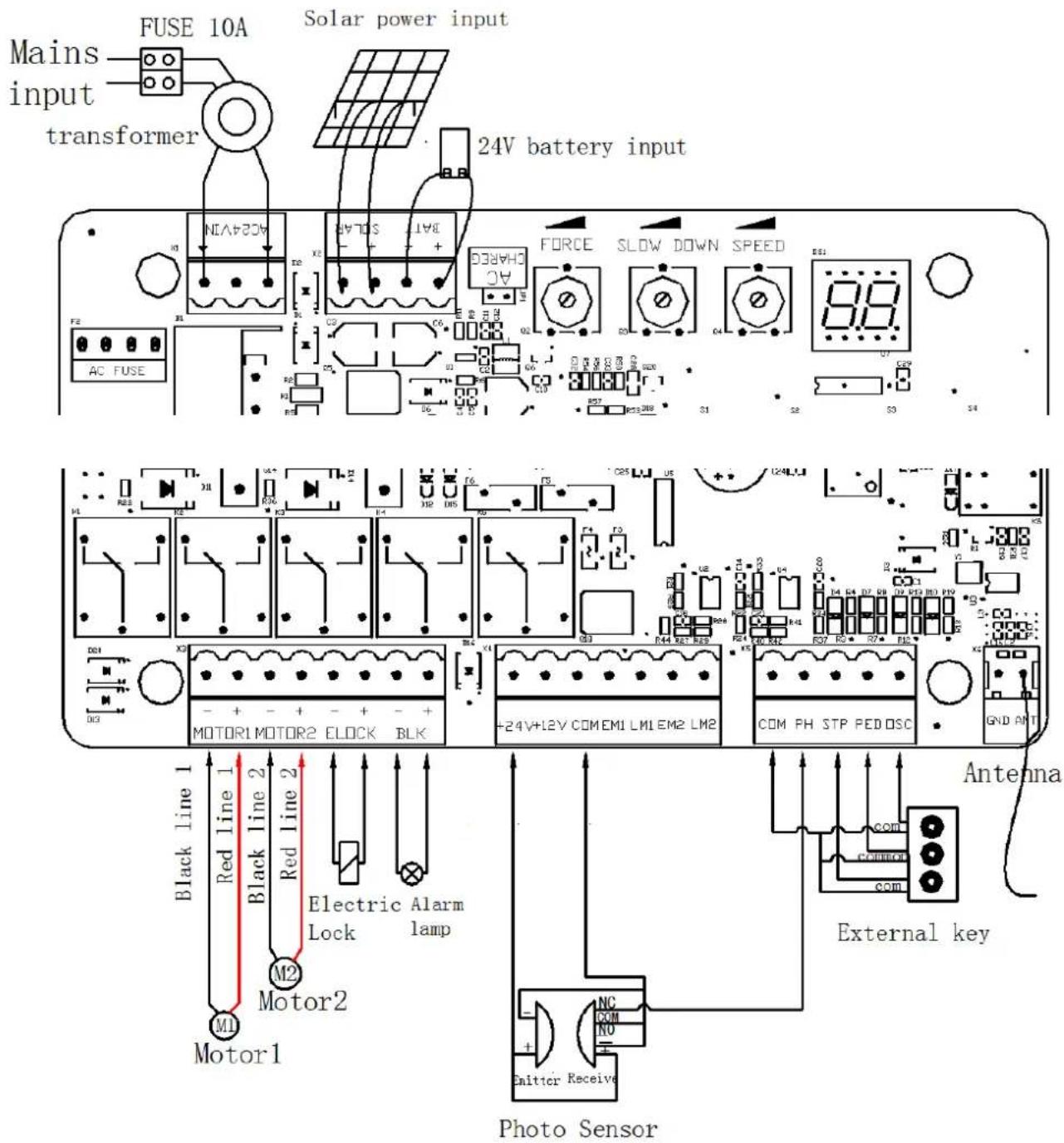

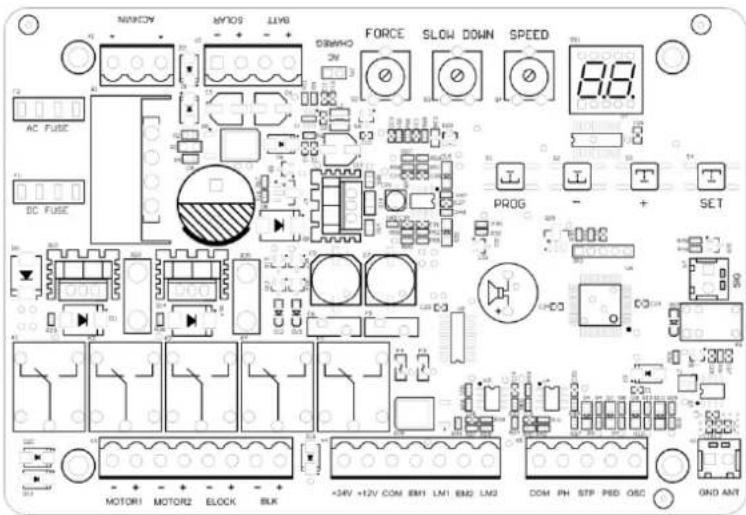

5.2 Styrkortsritning och instruktioner

NANCOV SOS INT DCBMO FORCE SLOW DOWN SPEED 38. AC FUSE BC FUSE PROG - + SET MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 DOM PH STP PED OSC OND ANT

Bild 12

Terminal	Beskrivning
1. AC24VIN	24VAC strömförsörjning
2. +SOLAR-	Solenergiingång
3. +BATT-	24V batteriingång
4. TVINGA Motståndskraft
5. SAKTA NER	Långsam stoppsträcka
6. FART	Rörelsehastighet
7. MOTOR1 Motor1 Utgång
8. MOTOR2 Motor2-utgång
9. -LOCK+	Elektriskt låsutgång
10. -BLK+	Larmlampautgång (Obs: var uppmärksam på negativa och positiva.)
11. +24V	24V utgång positiv
12. +12V	12V utgång positiv (ingen utgång i viloläge)
13. EM1	Motor1 Hallsensor effektuttag
14. LM1	Motor1 Hallsensor gränssignalingång
15. EM2	Motor2 Hall Sensor Effektuttag
16. LM2	Motor2 Hall Sensor Limit Signal Input
17. PH	Fotosensoringång aktiv
18. PED	Ingång för enkel grind/fotgängarläge aktiv
19. OSC	Enkanalsingång aktiv
20. MYRA	Antenn
21. COM	Allmänning
22. SIG	Signalen stängs normalt först efter att dörren är på plats

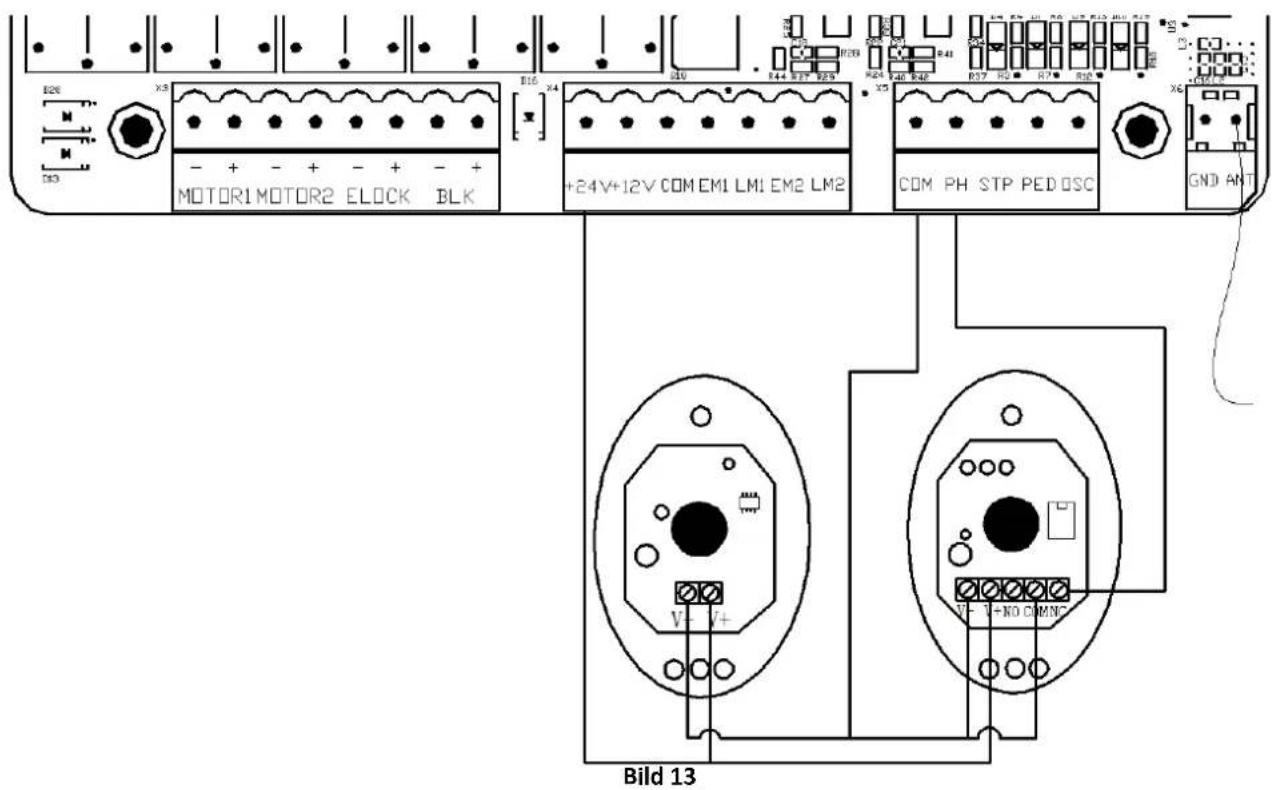

Instruktioner för kabeldragning för fotosensor

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT Bild 13

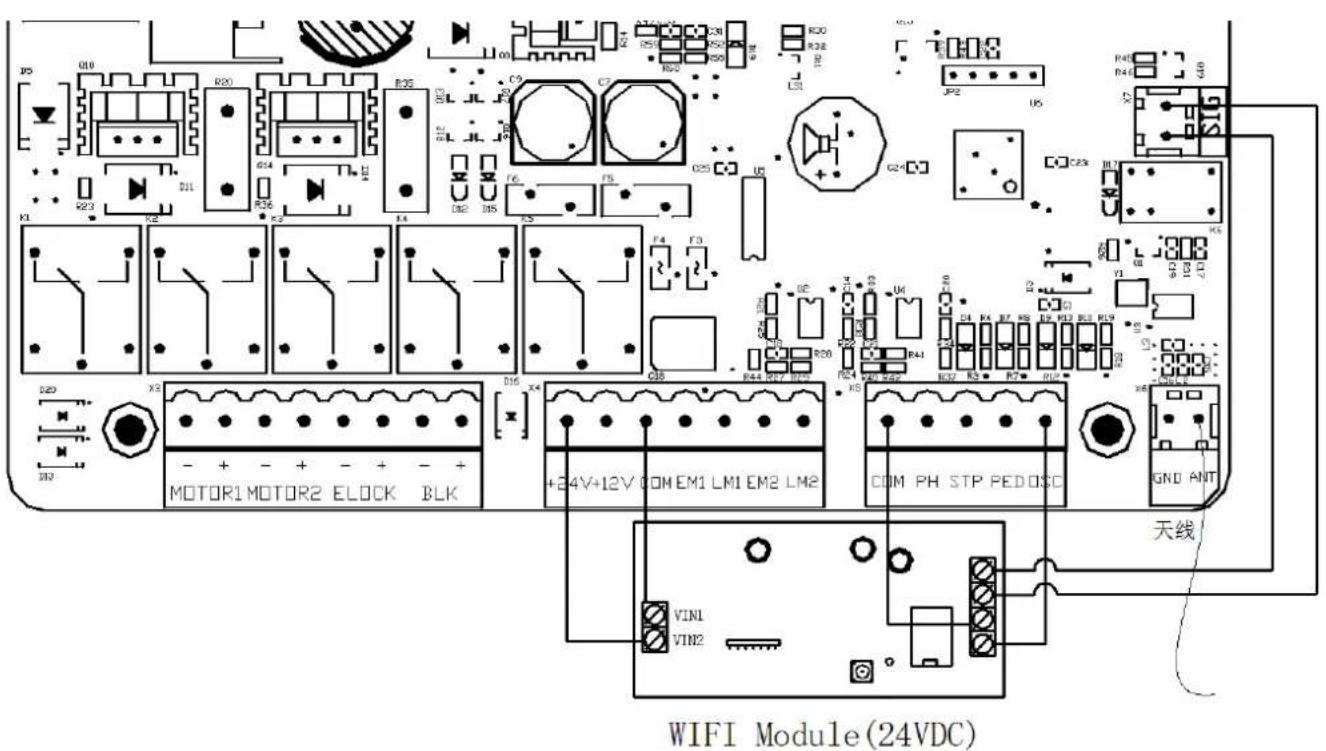

Kabelinstruktioner för WIFI-modul

WIFI Module(24VDC) VIN1 VIN2 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PEDOSC GND ANT 天线 X5 X4 X3 X2 X1 K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 C23x C24x C25x C26x C27x C28x C29x C30x C31x C32x C33x C34x C35x C36x C37x C38x C39x C40x

Bild 14

5.3 Digital skärminställning

När styrkortet fungerar kan användarna kontrollera portöppnarens funktionsläge via digital skärm på styrkortet.

: ingen ingång;

: under öppningstillständ;

: under stängningstillständ;

:manuellt läge;

: reseinställning;

5.4 Reseinställningar (MYCKET VIKTIGT)

Vid den första installationen av grindöppnare måste installatören ställa in öppna och stängda gränslägeslägen för körning.

5.4.1 Lär dig resan i nödgränsläget

Öppna båda sidor av grinden och läs kopplingen och tryck och håll sedan in "+"-knappen på kontrollkortet tills den digitala skärmen visar "SU". Efter detta steg kommer grinden först att springa mot stängningsriktningen och stanna, och sedan öppnas grinden automatiskt. När de två svängportarna är helt öppna stängs grindarna automatiskt för andra gången, och färdinställningen kommer att slutföras när portarna stängs. Om avståndet för start av låg hastighet för grinden inte är lämpligt, justera knappen "SLOW DOWN" för att ändra avståndet.

Notera:

• Kabeldragning: den svarta ledningen till huvudmotor 1 är ansluten till vänster sida av MOTOR1; Den bruna kabeln på värd 1 ansluts till höger sida av MOTOR1. Den svarta kabeln på huvudmotor 2 ansluts till vänster sida av MOTOR2; Den bruna kabeln till huvudmotor 2 ansluts till höger sida av MOTOR2.
• I enkeldörrsläge ansluter värden till MOTOR1.
• Om grinden plötsligt stannar under körning, vänligen öka motständskraften.
• Om grinden inte stannade när den möter hindren under färdinställning, vänligen minska motständskraften på lämpligt sätt.
• Installatören måste göra om färdinställningen efter att ha ändrat "SPEED"-trimmern.

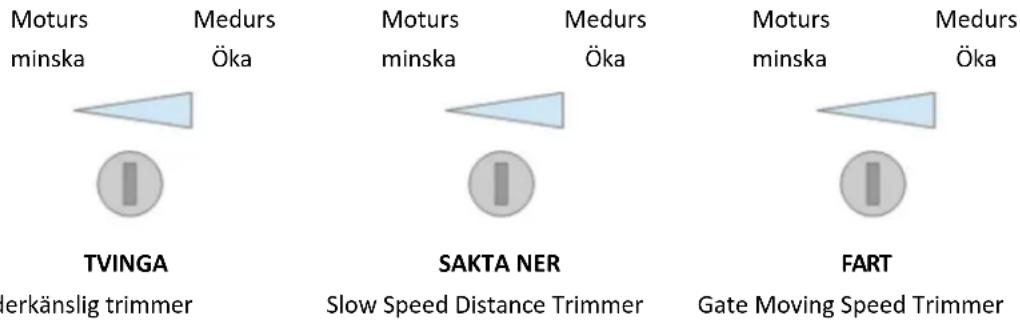

5.5 Trimmerinställning

Hinderkänslig trimmer

Att justera hindrets känslighet - medurs för att öka, moturs för att minska hindrets känslighet. Om det finns miljöeffekter, såsom kraftig vind, justera trimmern efter miljön.

För att justera avståndet med långsam hastighet -- medurs för att öka, moturs för att minska avståndet med långsam hastighet. Vänligen ställ inte in mycket kort avstånd i långsam hastighet för att undvika grindkollisionen.

Gate Moving Speed Trimmer

För att justera portens rörelsehastighet -- medurs för att accelerera, moturs för att sakta ner.

Trimmern kan justeras för att ändra öppnings- och stängningstiden. Denna justering måste avslutas innan färdinställning.

Moturs minska Medurs Öka TVINGA lerkänslig trimmer Medurs minska Medurs Öka SAKTA NER Slow Speed Distance Trimmer Medurs minska Medurs Öka FART Gate Moving Speed Trimmer

Bild 15

5.6 Lär dig fjärrkontroll och ta bort fjärrkontroll

5.6.1 Lära sig fjärrkontroll

Tryck och håll "-" -knappen, larmlampan fortsätter att blinka och digital skärm visar fjärrkontrollläge -- "PO" -- två svänggrindar enkanalsläge; "Pd" -- engrinds fyrakanalsläge; Tryck på knappen på fjärrkontrollen för att läras in, den digitala skärmen kommer att visa antalet aktuella inlärda fjärrkontroller, sedan är fjärrkontrollinlärningen slutförd. (Standard för ny parad fjärrkontrollen är två svänggrindar enkanalsläge).

5.6.2 Ta bort fjärrkontroll

Ange "AE" på den digitala skärmen och välj sedan "rE" för att radera fjärrkontrollerna.

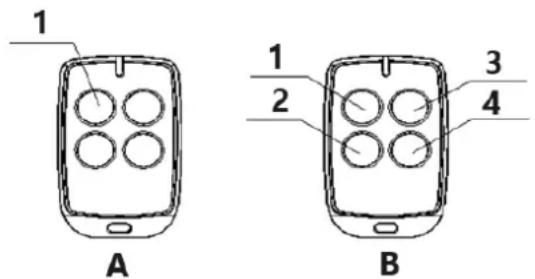

1 A 1 2 3 4 B

A: Enkelkanalsläge:
1 – Öppna / Stäng / Stopp

B: Fyrkanalsläge:

1 – Öppna; 2 – Stopp; 3 – Stäng; 4 – Enkel grind

Bild 16

5.6.3 Specialknapp för fjärrkontroll

Tryck och håll ned kombinationstangenterna för 5S.

"Stopp" + "Single gate" kombinationstangent -- gå in i fjärrkontrollinlärning.

5.7 Styrkortsinställningar

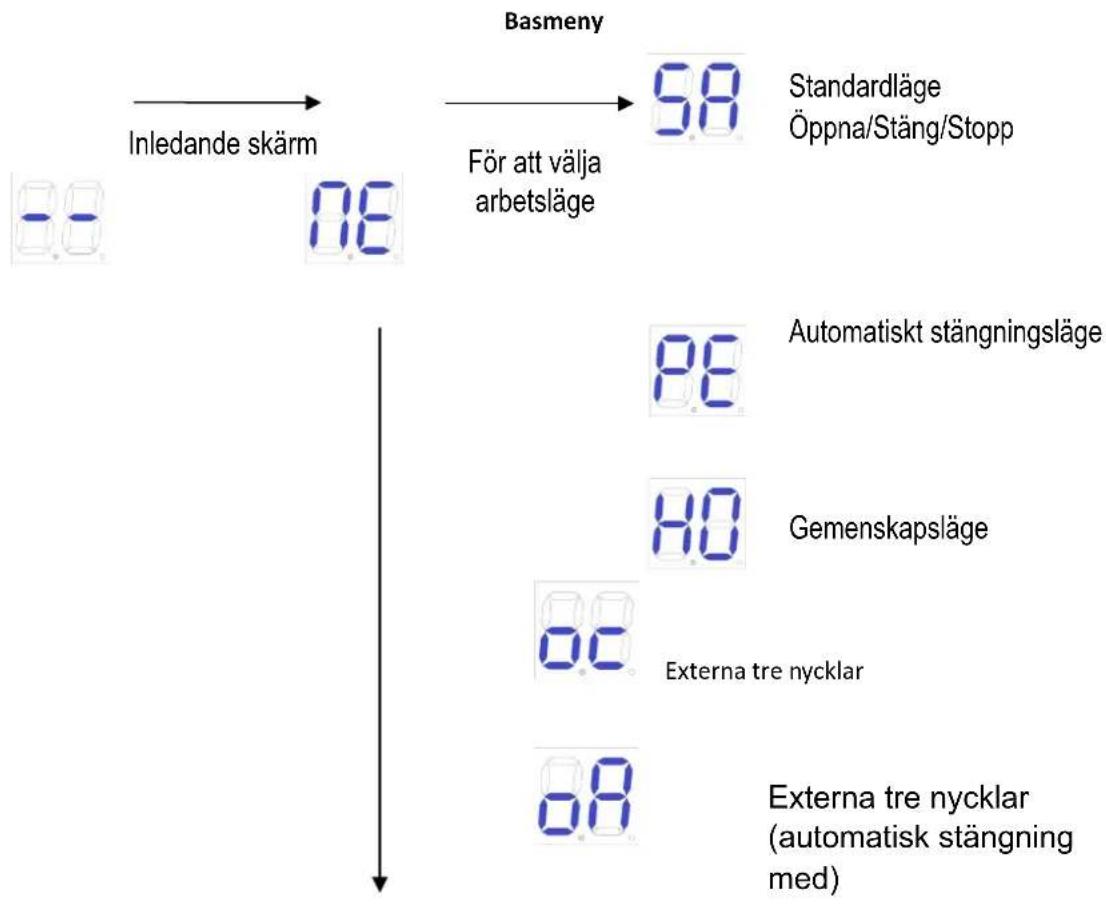

5.7.1 Basmeny

Tryck på "PROG" för att komma till basmenyn;

Digital skärm visar "NE", välj andra funktioner i denna meny med "+" och "-" knapparna.

Tryck på "SET" för att bekräfta eller för att gå in i undermenyn.

För att lämna menyn, tryck på "PROG".

Om inget kommando under en minut stängs menyn automatiskt.

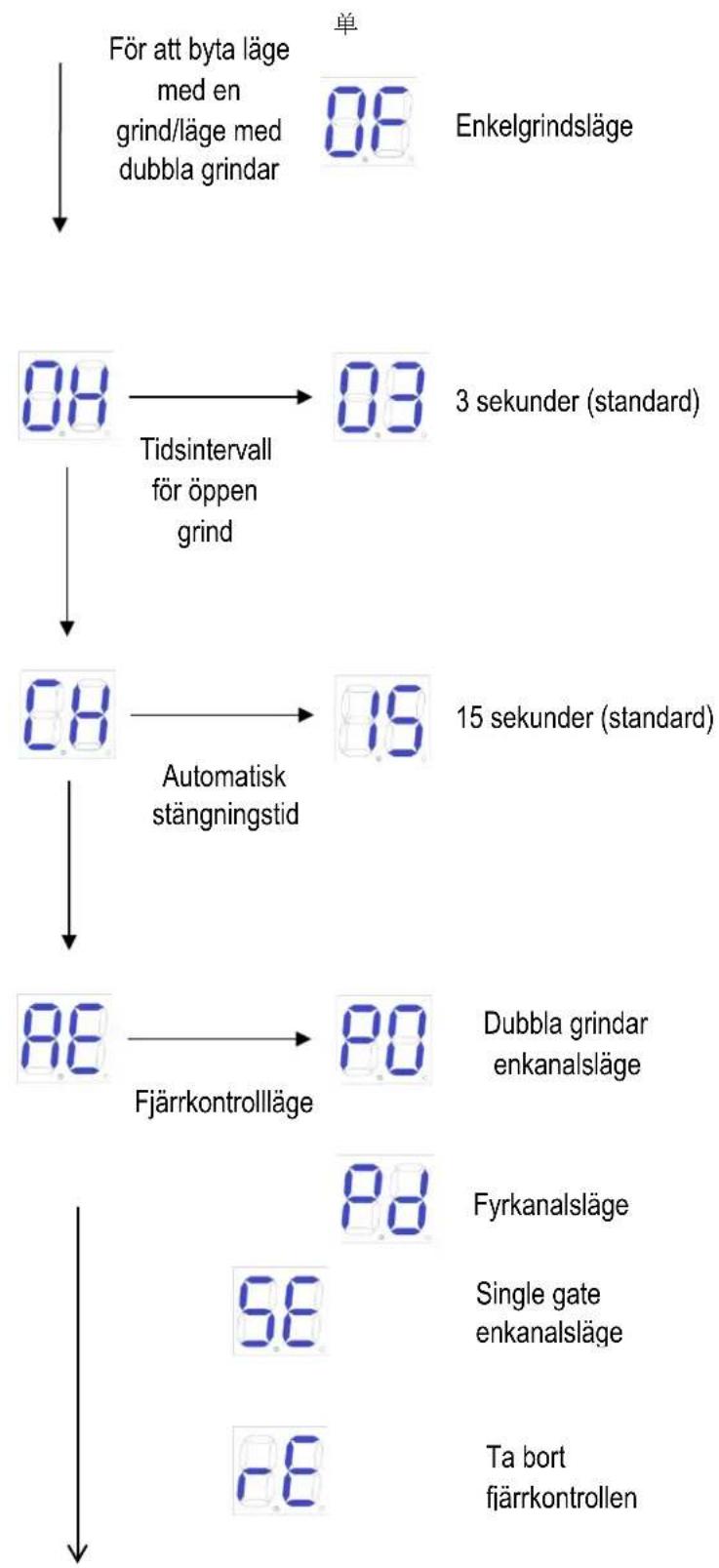

SP → 00 Dubbla grindar läge


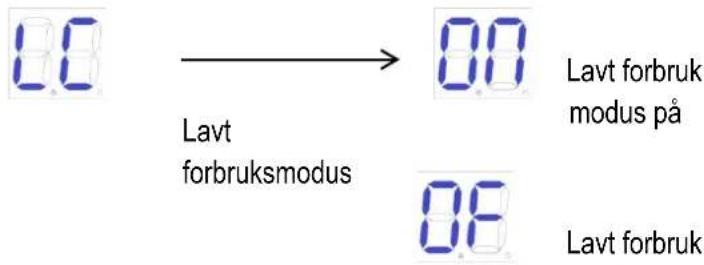

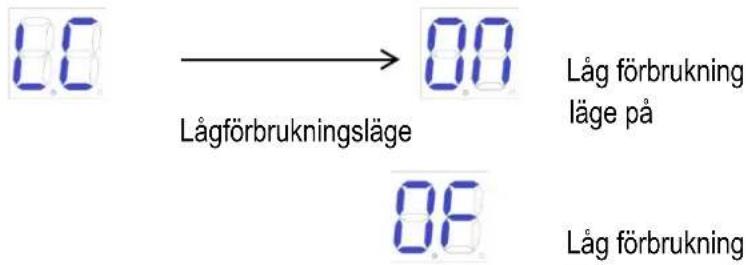

Låg förbrukningsläge 00 Låg förbrukning läge på 06 Låg förbrukning

5.7.2 Grundmenyinstruktion

MenyTryck på "PROG" för att komma till basmenyn .	AlternativTryck på "+" (upp) eller "-" (ner) för att välja; Tryck på "SET" för att bekräfta.	Standard/uppmärksamhet
	Standardläge; O/C/S(Öppna/Stäng/Stopp).O/S/C standardläge med automatisk stängningsfunktion. När porten öppnas stängs den automatiskt efter automatisk stängningstid. Om ett "stäng porten"-kommandot skickas under den automatiska stängningstidens väntetid, kommer den automatiska stängningsfunktionen att avbrytas.Gemenskapsläge (med automatisk stängningsfunktion). När porten öppnas, kommer inga portkommandon att svaras förrän den stängs automatiskt. Om användaren skickar grindkommando under stängningsprocessen kommer porten att öppnas igen. Om ett grindkommando skickas under den automatiska stängningsväntetiden kommer denna väntetid att räknas om. Om porten inte stängs helt under mer än tio gånger i följd kommer den automatiska stängningsfunktionen att avbrytas och porten stängs genom att återsända kommandot för portstängning. Observera att i community-läge har porten fortfarande den automatiska stängningsfunktionen vid mötemed hinder.Externa tre nycklar( öppna/stäng/stopp )Externa tre tangenter o/p/s(Automatisk stängning med)	58 Standardläge;O/C/S(Öppna/Stäng/Stopp).
Switch för enkel grind/dubbla grindar	Dubbla grindar läge (standard).Enkelgrindsläge.	Dubbla grindar läge.
Öppna portens tidsintervall	00-10: Tidsintervallet för öppen grind är 0-10 sekunder (standard 3 sekunder). Om intervallet är kortare än 2 sekunder kan det elektriska låset inte användas.	3 sekunder.
Automatisk stängningstid	Automatisk stängningstid kan ställas in som 15 (standard), 30, 60, 90 sekunder.	15 sekunder.
Fjärrkontrollläge	Dubbla grindar enkanalsläge.Fyrkanalsläge.Single gate enkanalsläge.Ta bort alla parade fjärrkontroller	Dubbla grindarenkanalsläge.
Lågförbrukningsläge	Lågförbrukningsläge på(När det inte finns någon åtgård påstartskärmen kommer styrkortet automatisktatt gå in i lågförbrukningsläget efter 1 minut.)Lågförbrukningsläge av	Lågförbrukningsläge på

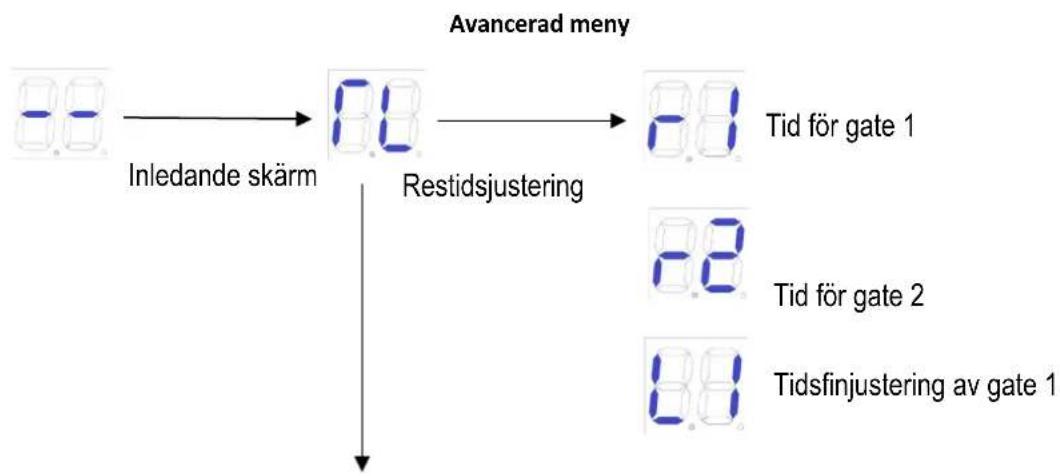

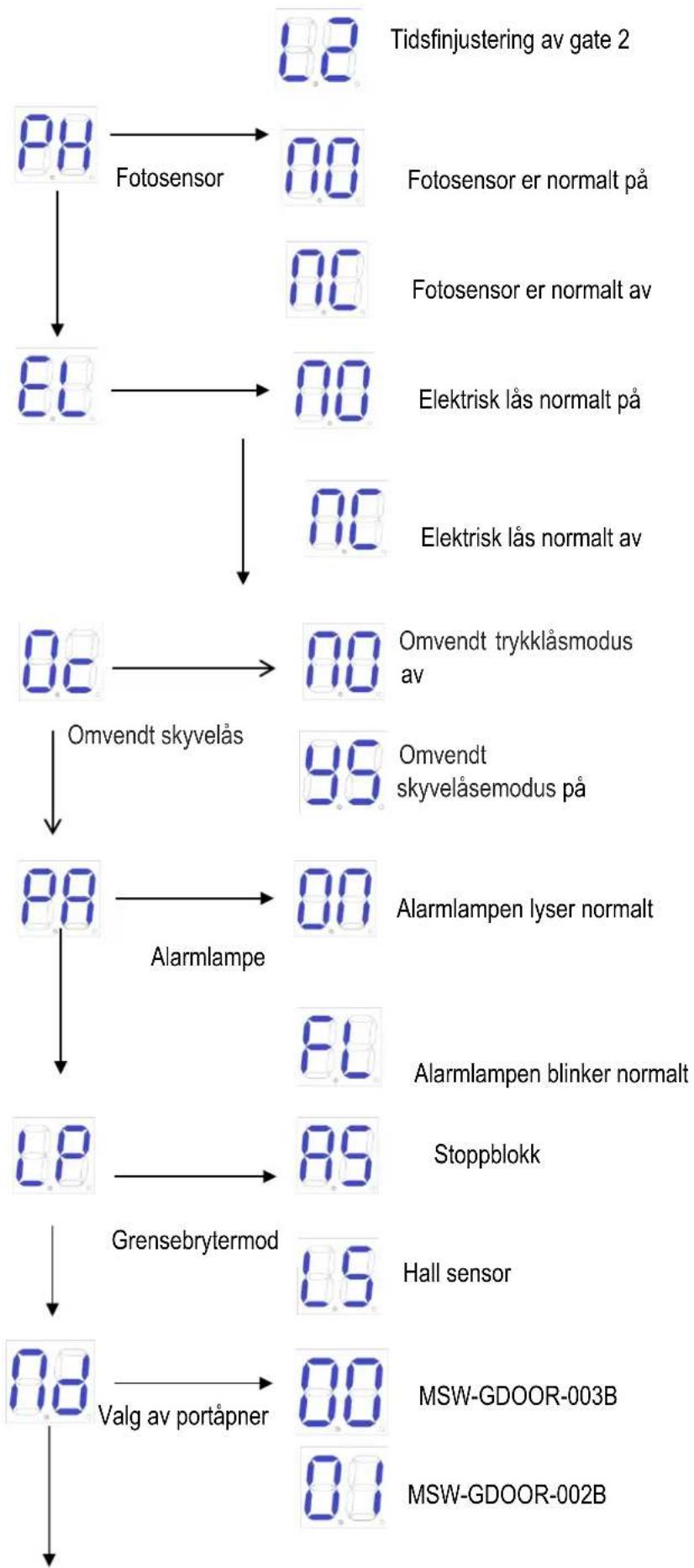

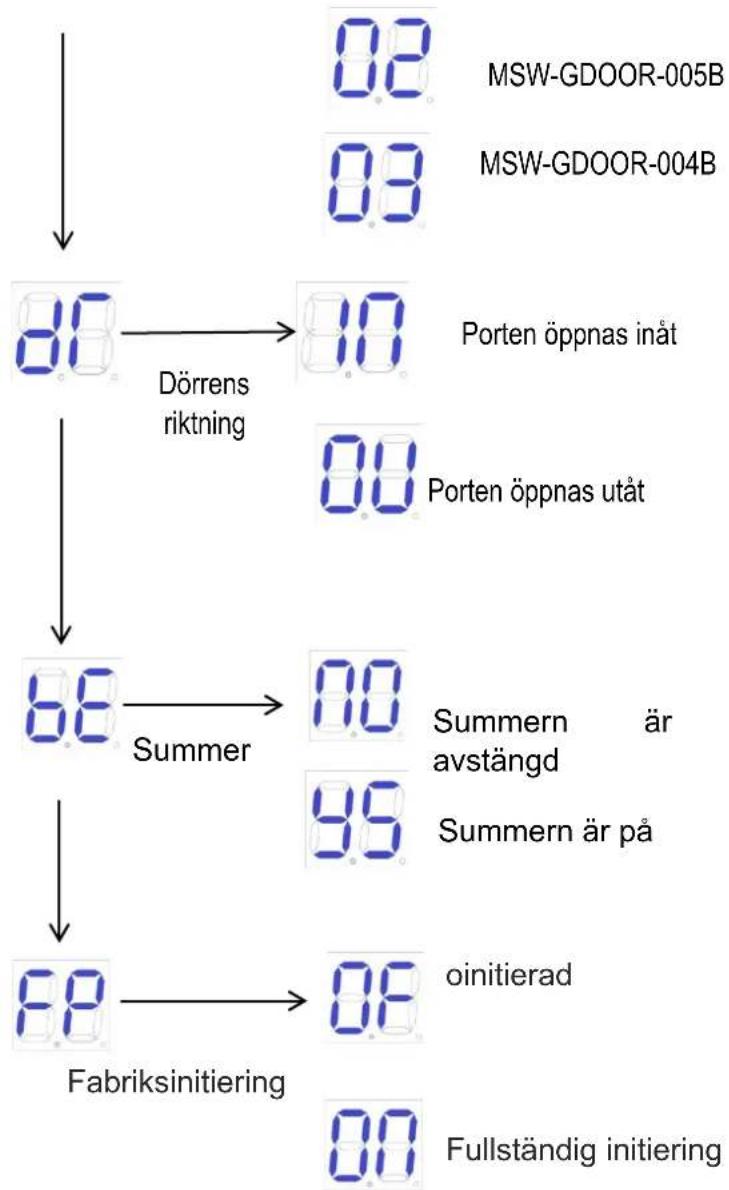

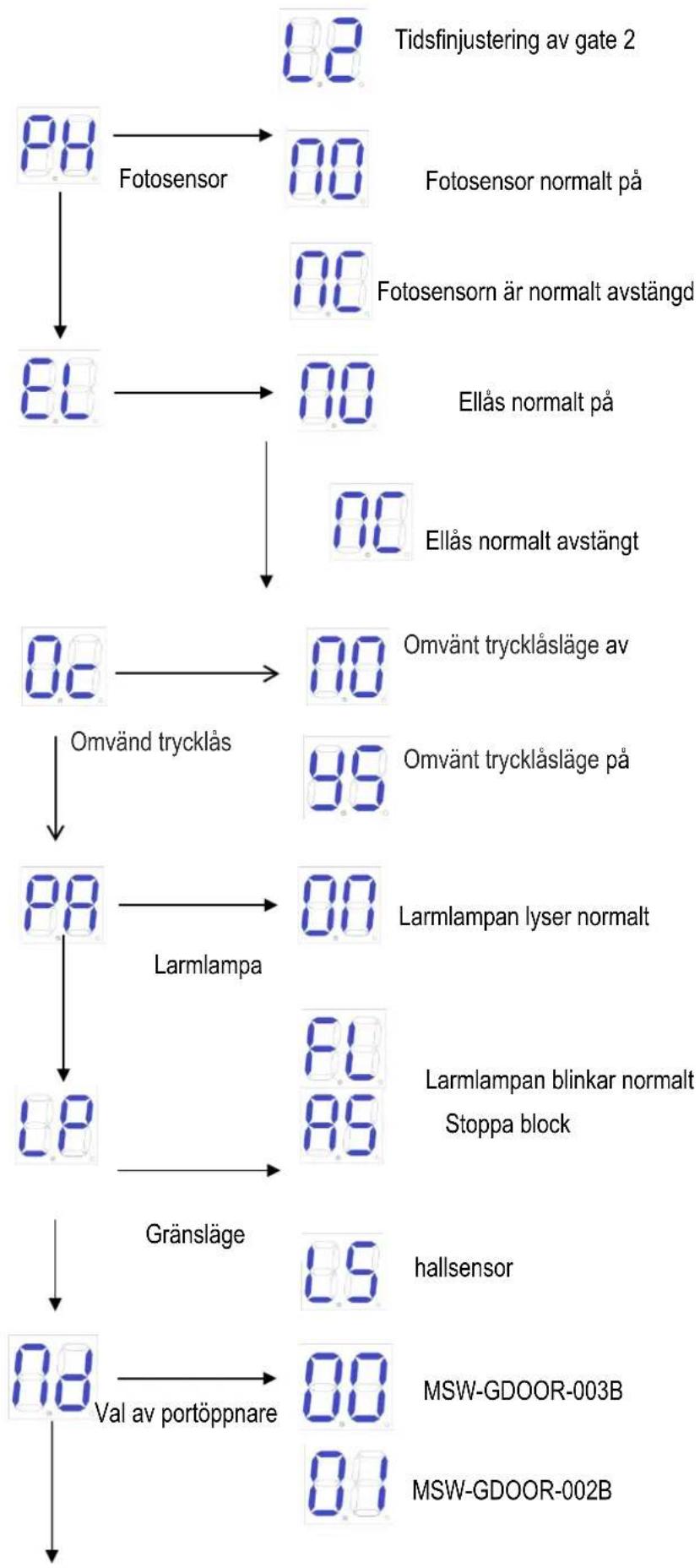

5.7.3 Avancerad menyinstruktion

Tryck länge på "PROG" i 2 sekunder för att komma till avancerad meny.

Digital skärm visar "TL", tryck på "+" (upp) eller "-" (ner) för att välja;

Tryck kort på "SET" för att bekräfta eller för att gå in i undermenyn.

Tryck kort på "PROG" för att avsluta.

Om inget kommando under en minut stängs menyn automatiskt.

Elektriskt läs

    style A fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333

    subgraph Legend
        L1["Tidsfinjustering av gate 2"] --> L2["Fotosensor normalt på"]
        L2 --> L3["Fotosensorn är normalt avstängd"]
        L3 --> L4["Ellås normalt på"]
        L4 --> L5["Ellås normalt avstängt"]
        L5 --> M["Omvänt tryckläsläge av"]
        M --> N["Omvänt tryckläsläge på"]
        N --> O["95"]
        O --> P["Larmlampan lyser normalt"]
        P --> Q["Larmlampan blinkar normalt Stoppa block"]
        Q --> R["85"]
        R --> S["gränsläge"]
        S --> T["hallsensor"]
        T --> U["MSW-GDOOR-003B"]
        T --> V["MSW-GDOOR-002B"]

5.7.4 Avancerad menyinstruktion

MenyTryck länge på "PROG" i 2 sekunder för att komma till basmenyn.	AlternativTryck på "+" (upp) eller "-" (ner) för att välja; Tryck på "SET" för att bekräfta.	Standard/Uppmärksamhet
Restidsjustering	Tid för gate1Tid för gate2Tidsfinjustering av gate 1Tidsfinjustering av gate 2	Efter automatisk inlärning, om slaget inte är idealiskt, kan det justeras manuellt. Ju kortare tid under motständsgränsen, desto längre retardationsavständ för dörren. Och i Hall-gränsen, ju kortare tid, desto kortare dörrrörelse.
Fotosensor	N/C; fotosensor är normalt på.(Standard)NEJ; fotosensorn är normalt avstängd.	NEJ; fotosensor normalt på.
Elektriskt lås	Ellås är normalt på. (Standard)Ellås är normalt avstängt.	Ellås normalt på.
Omvänd tryckläs	Omvänt tryckläsläge avOmvänt tryckläsläge på.(När det elektriska låset startas kommer M1 att kõra en bit i riktning mot dörren för att förhindra att det elektriska låset fastnar och inte går att öppna.)	Omvänt tryckläsläge av
Larmlampa	Larmlampan lyser normalt. 24V strömförsörjning. (Standard)Larmlampan blinkar normalt. 24V strömförsörjning.	Larmlampan lyser normalt. 24V strömförsörjning.
Limit Switch Mode	Stoppa block.(Standard)Hallsensor.	Stoppa block.
Val av portöppnare	MSW-GDOOR-003B.MSW-GDOOR-002B.MSW-GDOOR-005B.MSW-GDOOR-004B	MSW-GDOOR-005B.
Dörrens riktning	Porten öppnas inåt (standard)Porten öppnas utåt	Porten öppnas inåt
Summe	[0]Summern är avstängd[9]Summern är på (När elnätet går normalt, summer summern kort och lång. När batteriet är i normal användning, summer summern i 6S och stannar sedan. När batterinivån är låg stannar summern efter 3 sekunder. När styrkortet fungerar felaktigt, summer summern snabbt och länge.)	[9]Summern är på
Fabriksinställning	[0]Avbryt fabriksinställningen.[0]Fabriksinställning slutförs.

6. Andra

6.1 Underhåll

Kontrollera om grinden fungerar normalt varje månad.

För säkerhets skull föreslås varje grind vara utrustad med infrarött skydd, och regelbunden inspektion krävs också.

Före installation och drift av portöppnaren, läs alla instruktioner noggrant.

Vi förbehåller oss rätten att ändra instruktionen utan föregående meddelande.

6.2 Felmeddelande

Fel som kan uppstå när dörren fungerar som den ska.

Fel indikation	Orsak till fel	Lösning
	Dörr 1 Hindrad i öppning	1. Kontrollera om det finns hinder vid öppning av dörr 12. Justera motständskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Dörr 2 Hindrad i öppningen	1. Kontrollera om det finns hinder vid öppning av dörr 22. Justera motständskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Dörr 2 stängs med svårighet	1. Kontrollera om det finns hinder när dörr 1 är stängd2. Justera motständskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Dörr 2 stängs med svårighet	1. Kontrollera om det finns hinder när dörr 2 är stängd2. Justera motständskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Infraröd frånkoppling	1. Kontrollera statusen för den infraröda inställningen2. Om det finns oklusioner i det infraröda
	Dörr 1 stängs före dörr 2	1. Lär dig om din resplan2. Justera öppningstidsintervallet
	Motorn fungerar för länge	1. Kontrollera om du har slutfört resplanen2. Skada på hallkomponenten
	Ingen studieväg	Slutför resan igen

6.3 Felsökning

Problem	Möjliga orsaker	Lösningar
Porten kan inte öppnas eller stängas normalt och displayen lyser inte.	1. Strömmen är avstängd.2.Säkringen är bränd.3. Styrkortets strömledningar med problem.	1. Slå på strömförsörjningen.2.Kontrollera säkringen, byt säkring om den är bränd.3. Anslut ledningar enligt instruktionerna.
Porten kan öppnas men inte stängas.	1. Fotocellledningar med problem.2. Fotocellsmontering med problem.3. Fotocell blockeras av objekt.4. Hindrets känslighet är för hög.	1.Om du inte ansluter fotocell, se till att 5 och 6, 5 och 7 kortsluter; Om du ansluter infraröd sensor, se till att kabeldragningen är korrekt och att fotocellen är NC2. Se till att fotocellens monteringsposition kan justeras inbördes.3.Ta bort hindret.4. Minska känsligheten för hinder.
Fjärrkontrollen fungerar inte.	1.Fjärrkontrollens batterinivå är låg.2. Fjärrkontrollinlärning är inte slutförd.	1. Byt batteri i fjärrkontrollen.2. Genomför fjärrkontrollinlärning igen.
Tryck på OPEN,CLOSE-knappen, grinden rör sig inte, motorn låter.	Portrörelsen går inte smidigt.	Enligt den faktiska situationen för att justera motorn eller grinden.
Läckagebrytare har löst ut.	Kortslutning av strömförsörjningsledning eller kortslutning i motorledning.	Kontrollera ledningarna.
Fjärrkontrollens arbetsavständ är för kort.	Signalen är blockerad.	Anslut extern mottagarantenn, 1,5 meter över marken.
Porten flyttas till mittläget för att stanna eller backa.	1. Motorns uteffekt räcker inte.2. Hindrets känslighet är för hög.3.Gate möter hinder.	1.Kontrollera om transformatoreffekten är normal, om inte, byt transformator.2.Justera TR2.3.Ta bort hindret.
