MANUALE UTENTE GDOOR-003B MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Cari utenti,

Grazie per aver scelto questo prodotto. Si prega di leggere attentamente il manuale prima di montarlo e utilizzarlo. Si prega di non tralasciare il manuale se si invia il prodotto a terzi.

1. Istruzioni di sicurezza

• Si prega di leggere attentamente questo manuale prima dell'installazione, che contiene importanti informazioni sull'installazione, l'uso, la manutenzione e la sicurezza.
• Qualsiasi operazione non definita in questo manuale non è consentita, un utilizzo errato può danneggiare il prodotto anche causando lesioni o perdite di proprietà.
• Per considerare il possibile pericolo durante l'installazione o il processo di utilizzo dell'operatore per cancelli a battente, l'installazione deve essere rigorosamente conforme allo standard di costruzione e alla procedura di funzionamento elettrico.
• Prima dell'installazione, assicurarsi che la tensione di alimentazione utilizzata corrisponda alla tensione di alimentazione di questo prodotto. Controllare se l'interruttore di protezione dalle perdite è installato e il sistema di messa a terra è corretto.
• Verificare se sono necessarie apparecchiature o materiali aggiuntivi per soddisfare i requisiti specifici.
• Lo smaltimento del materiale di imballaggio deve essere conforme alla normativa locale.
• Si prega di non modificare alcuna parte tranne quelle definite nel presente manuale. Eventuali modifiche non definite potrebbero causare il malfunzionamento. Eventuali danni al prodotto che ne derivano vanno oltre la responsabilità della società.
• Non versare acqua o liquidi nel controller o in altri dispositivi aperti. Si prega di scollegare immediatamente l'alimentazione se si verifica uno dei casi menzionati.
• Tenere il prodotto lontano da fonti di calore e fiamme libere. Oppure potrebbe danneggiare i componenti; causare il guasto o altri pericoli.

• Assicurarsi che non vi siano veicoli, passeggeri o oggetti in transito mentre il cancello girevole è in movimento.

• È necessario installare dispositivi anti-clip come un interruttore di protezione a infrarossi per evitare lesioni a persone e perdite di proprietà. La società non sarà responsabile per eventuali danni o incidenti derivanti da ciò.

• L'installazione, l'utilizzo e la manutenzione di questo prodotto devono essere eseguiti da professionisti.
• I bambini non devono toccare i dispositivi di controllo oi trasmettitori remoti.
• Un segnale di avvertimento deve essere posizionato da qualche parte sul cancello a battente secondo lo standard nazionale.

• Conservare attentamente queste istruzioni per riferimento futuro.

• Lista di imballaggio (standard)

N. Figura Nome Quantità
1		Macchina principale 2
2		Scatola di controllo 1
3		Barra a sgancio manuale 1
4		Telecomando 2
5		Supporto per parete 4
6		Staffa di montaggio anteriore 2
7		Staffa di collegamento 2
8		Vite di montaggio (corta) 2
9		Vite di montaggio (lunga) 2
10		Vite M8×25 4
11		Dado M8 6
12		Tappo limite 1
13		Rondella elastica ∅12 2
14		guarnizione 2

Lista di imballaggio (opzionale)

N. Figura Nome Quantità
1		Sensore a infrarossi 1
2		Tastiera senza fili 1
3		Lampada di allarme	1
4		Serratura elettrica	1
5		Accumulatore	2

1. Parametri tecnici

Nome del prodotto	Automazione per cancelli a battente
Modello	MSW-GDOOR-003B
Fonte di alimentazione	230 V/50 Hz; 110 V/60 Hz
Potenza del motore	62 W
Velocità di movimento del cancello	22~26s/90°
Massimo. peso di una sola ala	400 chilogrammi
Massimo. lunghezza ad ala singola	4 milioni
Massimo. corsa del pistone	45 cm
Massimo. forza	3800 n
Distanza del telecomando	30m
Batteria di accumulo (opzionale)	CC24 V (4,5 Ah o 9 Ah)
Dovere lavorativo S2, 30min
Temperatura di lavoro	-20°C - +70°C

4. Installazione

L'apricancello a battente è applicabile a cancelli ad anta singola con peso inferiore a 400 kg e lunghezza inferiore a 4 m. La modalità di guida adotta la vite senza fine e l'ingranaggio a vite senza fine per combinare la trasmissione dell'asta della vite. Questo apricancello deve essere installato all'interno del recinto o del cortile per protezione.

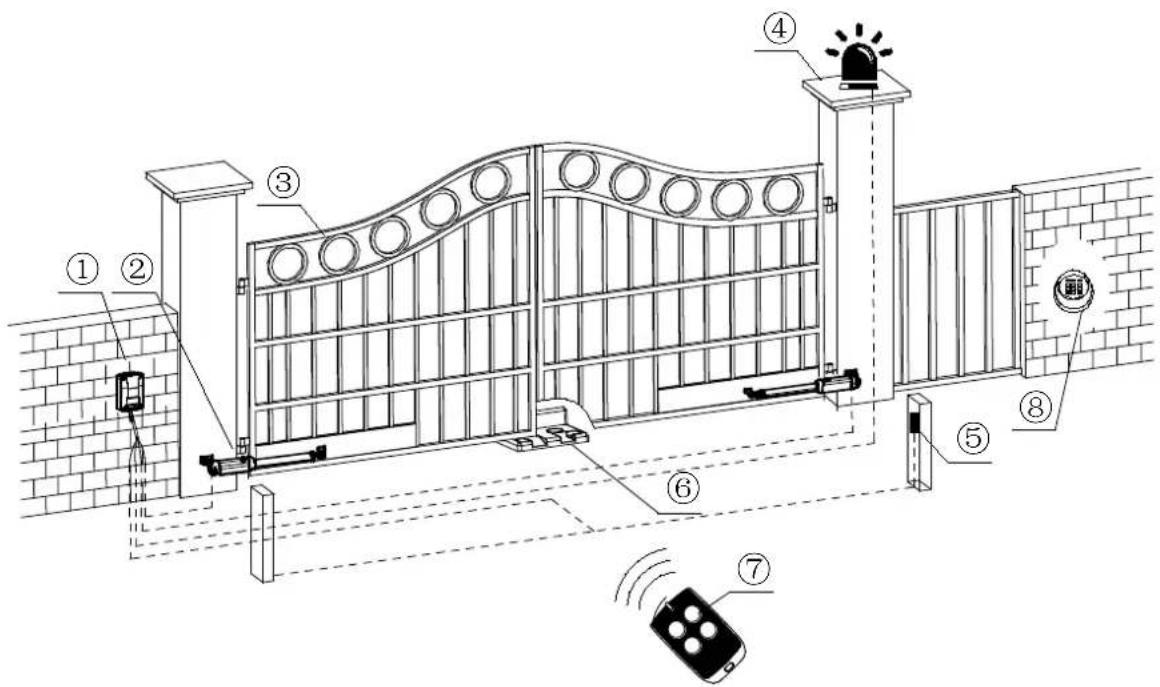

4.1 Schema di installazione

① Scatola di controllo ③ Cancello ⑤ Sensore a infrarossi (opzionale) ⑦ Telecomando
② Apricancello④ Lampada di allarme (opzionale)⑥ Tappo limite⑧ Tastiera wireless (opzionale)

4.2 Dimensioni della macchina principale e degli accessori

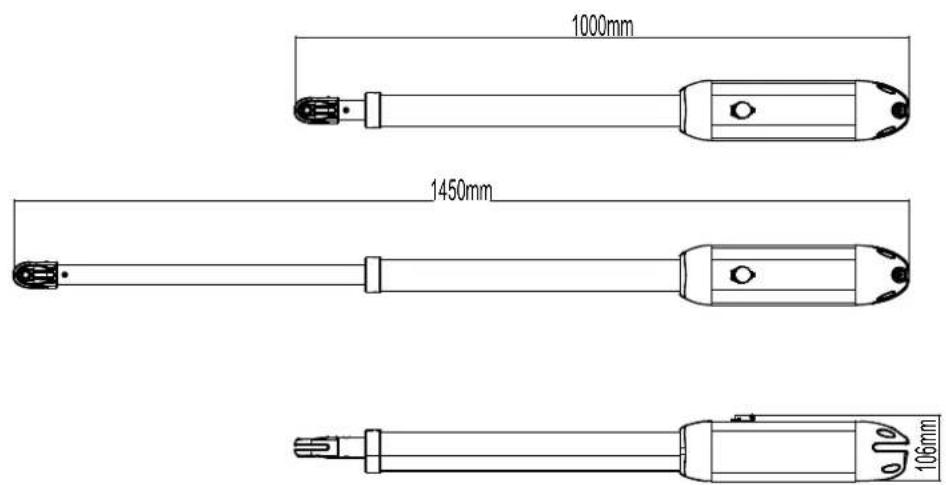

4.2.1 Dimensioni della macchina principale

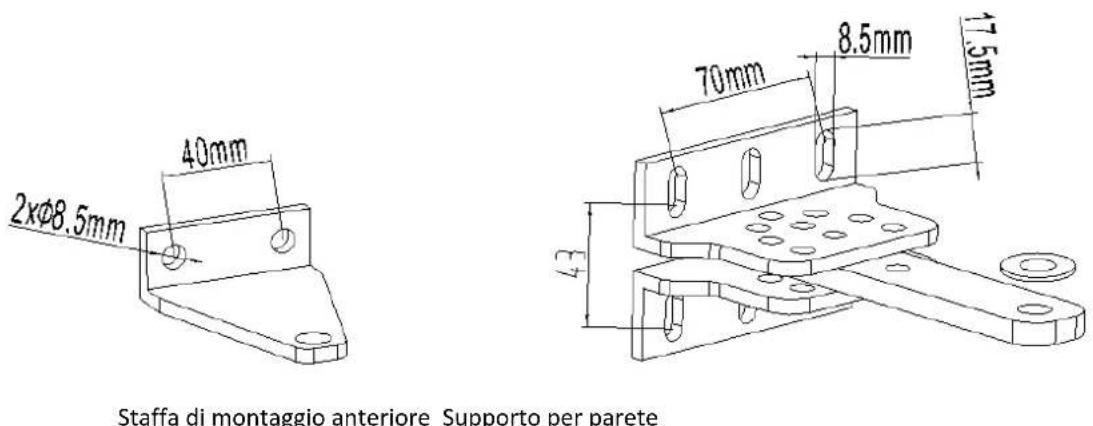

4.2.2 Dimensioni della piastra di montaggio

2xφ8.5mm 40mm 70mm 8.5mm 17.5mm Staffa di montaggio anteriore Supporto per parete

Figura 3

4.3 Passaggi di installazione

4.3.1 Preparazione prima Installazione della macchina principale

a) Prima di installare l'apriporta, verificare che la porta sia stata installata correttamente, assicurarsi che la porta possa essere azionata manualmente senza problemi e che il fermo limite della porta possa effettivamente impedire alla porta di continuare a muoversi.
b) Si prega di mantenere una distanza di 40-50 mm tra il fondo della porta e il suolo per l'installazione dell'elettroserratura. Se non è necessaria l'elettroserratura, la distanza tra il fondo della porta e il suolo deve essere ≥20 mm.
c) L'altezza di montaggio consigliata delle 2 macchine principali è di circa 300 \~ 800 mm dal suolo e assicurarsi che vi siano punti fissi affidabili per le staffe di montaggio.

Seppellire il cavo.

Per garantire il normale funzionamento dell'apriporta e proteggere il cavo da eventuali danni, utilizzare due tubi in PVC per interrare separatamente i cavi del motore e di alimentazione e i cavi di controllo. Un tubo in PVC per i cavi motore e di potenza, l'altro per i cavi di controllo.

Fissaggio staffe di montaggio

Per installare saldamente le macchine principali, si consiglia di utilizzare le viti di espansione per fissare le staffe di montaggio.

4.3.2 Installazione degli accessori

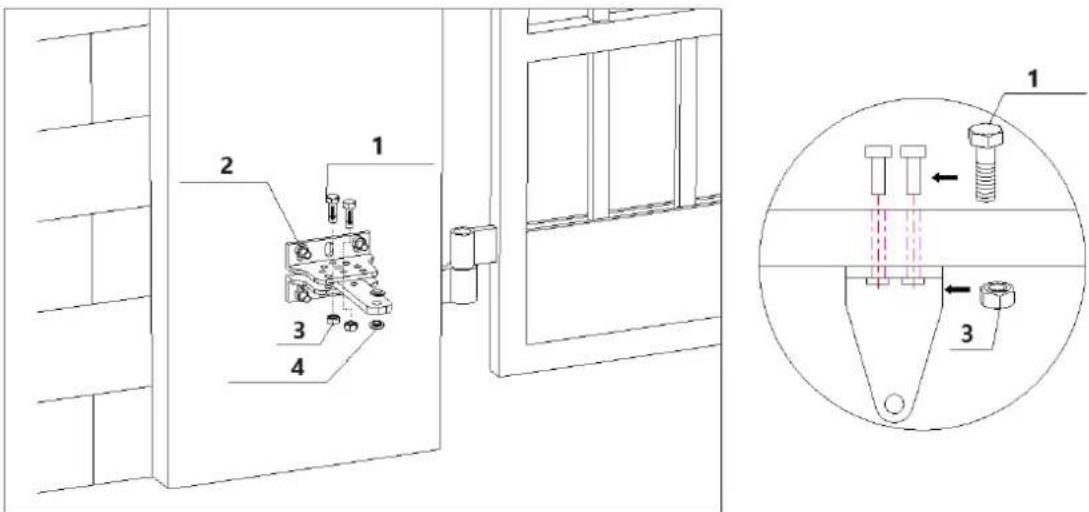

a) Prima di installare le macchine principali, installare prima la staffa a muro, quindi fissare la staffa di collegamento e infine installare la staffa di montaggio anteriore sulla porta.

Nota: rilevare la pendenza prima del fissaggio per garantire che la staffa di montaggio anteriore e la staffa di collegamento siano allo stesso livello.

1 – Vite esagonale; 2 – Vite di espansione; 3 – Dado; 4 – Guarnizione in nylon

Figura 4

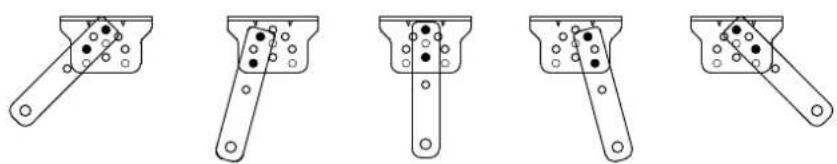

b) La staffa di collegamento e la staffa a parete possono essere collegate in base a condizioni diverse, fare riferimento alla figura 5.

c) Gli utenti devono preparare da soli i cavi di alimentazione per la scatola di controllo e le macchine principali a causa del diverso ambiente di installazione. I conduttori per il cavo di alimentazione della

scatola di controllo devono essere più di 3, i conduttori per il cavo motore sono 2. Se gli utenti devono installare accessori esterni come serratura elettrica, sensore a infrarossi, lampada di allarme, interruttore a pulsante esterno ecc., aumentare i cavi incorporati di conseguenza, assicurarsi che il diametro della sezione del cavo della serratura elettrica sia superiore a 1,5 mm², diametro della sezione di altri cavi è superiore a 0,5 mm². La lunghezza del cavo deve essere determinata dagli utenti in base alle rispettive situazioni di installazione.

Nota: L'uscita del tubo in PVC deve essere rivolta verso il basso per evitare che l'acqua piovana scorra nel tubo lungo il cavo.

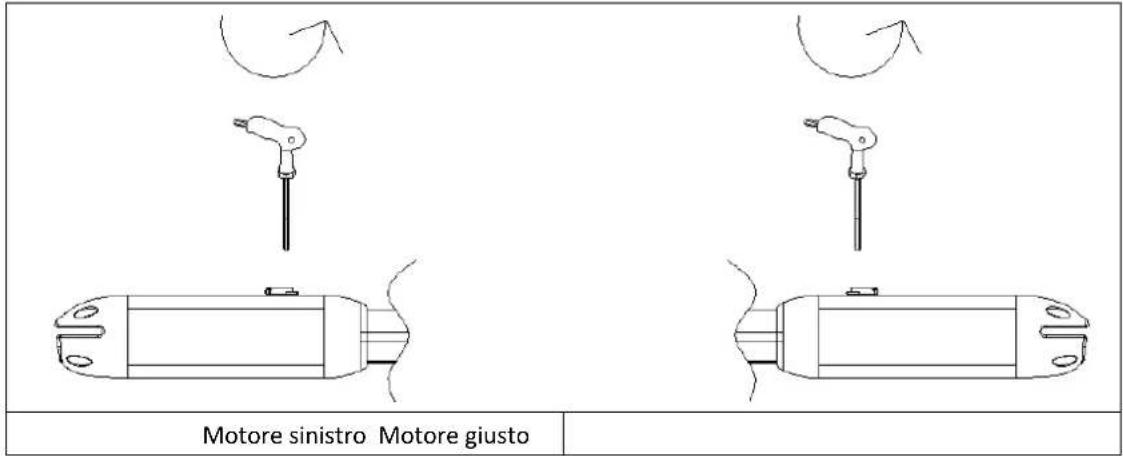

d) Prima dell'installazione, sbloccare le due macchine principali. Metodo di sblocco: rimuovere il coperchio, inserire il barra a sgancio manuale, ruotare la barra fino allo sgancio, come mostrato in

Figura 6, quindi ruotare il braccio telescopico, troverete che si allunga facilmente.

Motore sinistro Motore giusto

Figura 6

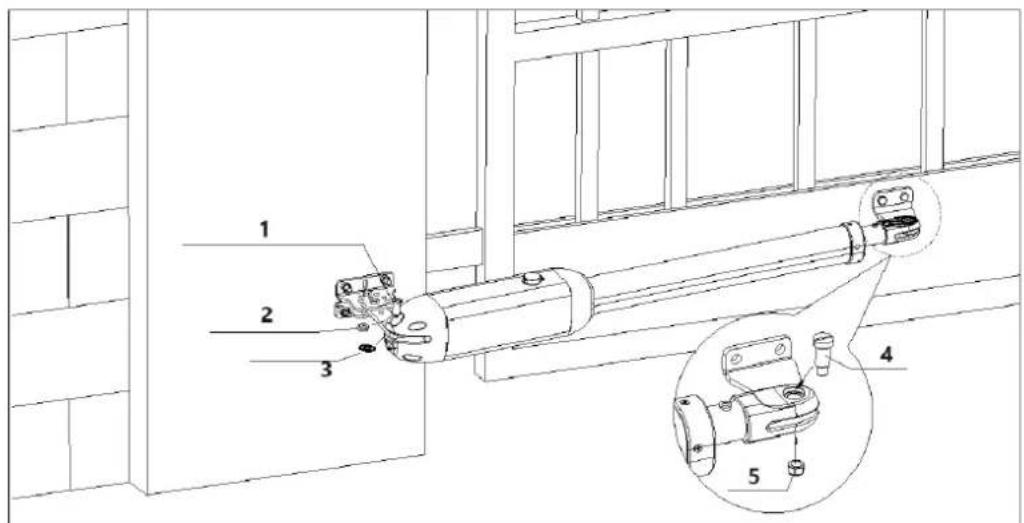

4.3.3 Installazione della macchina principale

Fare riferimento alla Figura 7 per fissare la coda della macchina principale e la staffa di collegamento con le viti di installazione, quindi regolare manualmente il braccio telescopico alla lunghezza appropriata, infine fissare il connettore del braccio telescopico e la staffa di montaggio anteriore con le viti di installazione. Tirare la porta dopo l'installazione per garantire che la corsa sia flessibile senza inceppamenti.

1 – Vite di montaggio (lunga); 2 – Rondella elastica; 3 – Guarnizione; 4 – Vite di montaggio (corta); 5 -

Noce

Figura 7

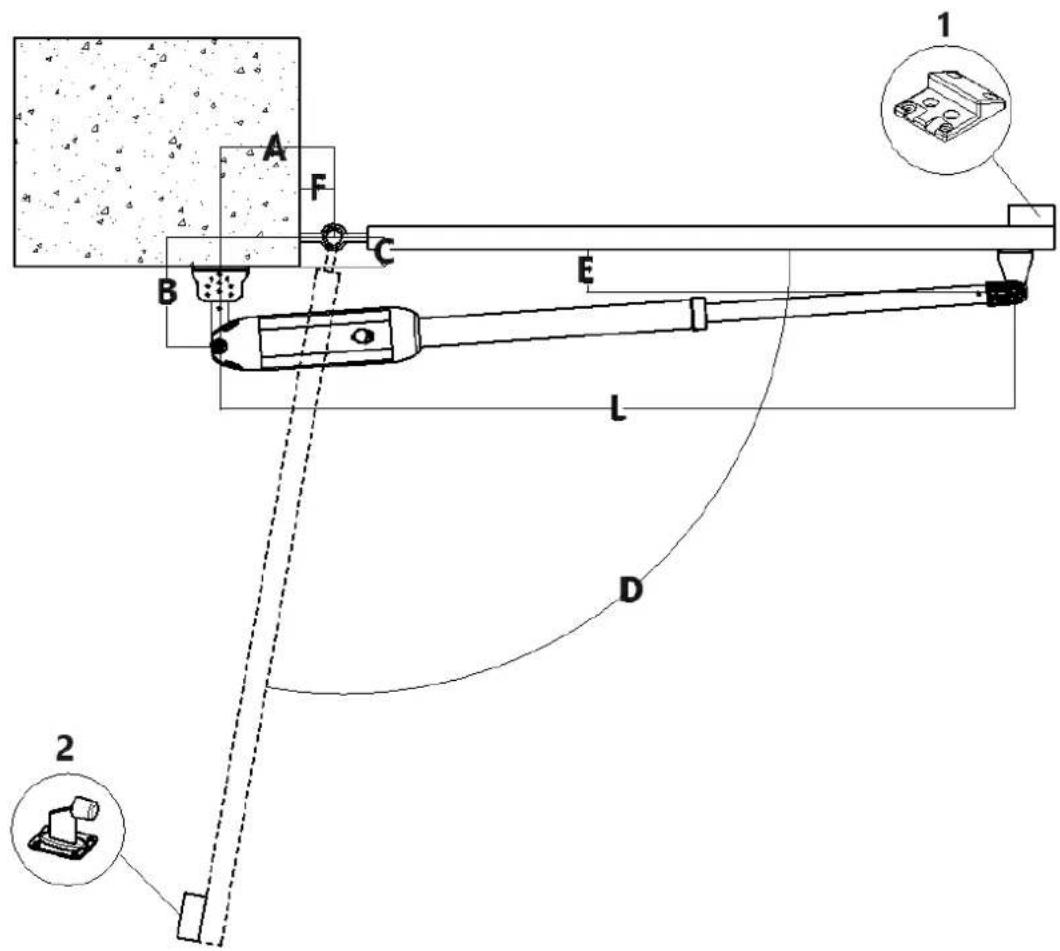

Direzione di installazione: la porta si apre verso l'interno.

1 - NOTA: la versione illimitata deve avere un finecorsa installato.
2 – Si consiglia l'installazione con tappo di sicurezza (dovrebbe essere preparato dagli utenti stessi).

Figura 8

	UN(mm)	B (mm)	C(mm)	Dmassimo	L (mm)
MISURARE	240	115	15	100^	1400
	220	125	25	100^	1440
	200	135	35	100^	1420
	180	145	45	90^	1420

Tabella 1 Posizione di installazione consigliata

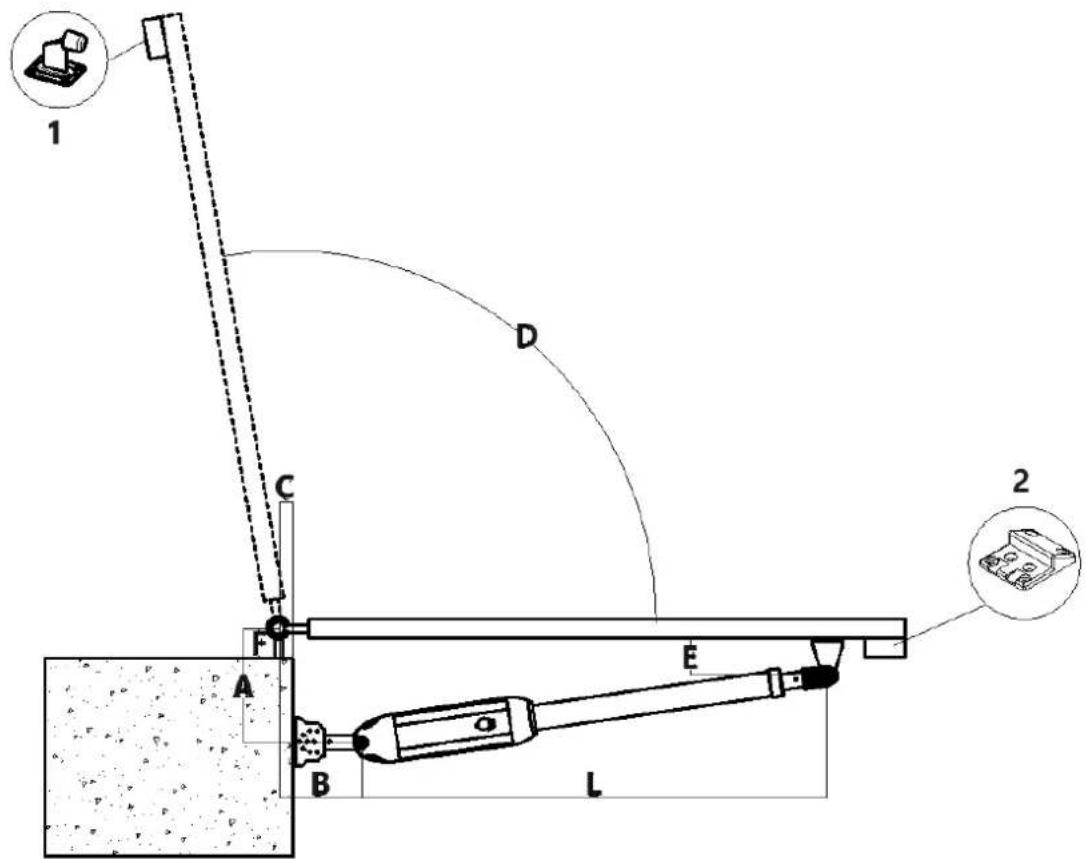

Direzione di installazione: la porta si apre verso l'esterno.

1 D C A E B L 2

1 - Si consiglia l'installazione con un tappo di sicurezza (dovrebbe essere preparato dall'utente). 2 - NOTA: la versione illimitata deve avere installato il fermo limite

Figura 9

	A(mm)	B(mm)	C(mm)	Dmassimo	L(mm)
MISURARE	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

Tabella 2 Posizione di installazione consigliata

Nota: il valore B deve essere vicino o uguale al valore A per ottenere il miglior vantaggio meccanico.

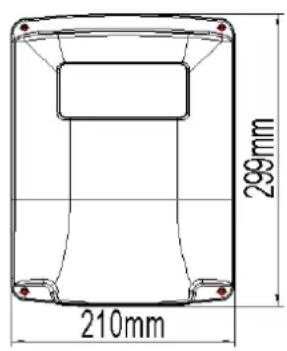

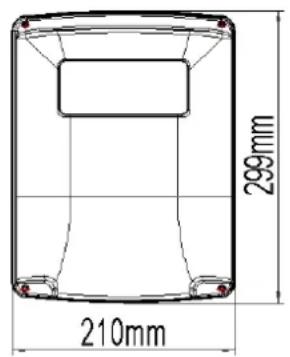

4.3.4 Dimensioni della scatola di controllo

Scatola di controllo senza batteria incorporata

Scatola di controllo con batteria incorporata

133mm

Figura 9

Warning

• Per garantire la sicurezza, installare il fermo limite nella posizione limite di chiusura quando la porta si apre verso l'interno (come mostrato nella figura 8).
• Prima di installare la macchina principale, assicurarsi che la macchina principale e i componenti abbiano buone prestazioni meccaniche e che la porta possa essere azionata manualmente in modo flessibile.
• A scelta un'unità di controllo può azionare una o due macchine principali.
• L'interruttore differenziale deve essere installato in un punto in cui sia possibile vedere il movimento del cancello e l'altezza minima di montaggio della scatola di controllo deve essere superiore a 1,5 m per evitare che i bambini possano toccarla.
• Dopo l'installazione, verificare se le proprietà meccaniche sono buone o meno, se il movimento del cancello è flessibile o meno dopo lo sbloccaggio e se il sensore a infrarossi (opzionale) è installato correttamente ed efficacemente.

5. Cablaggio e debug

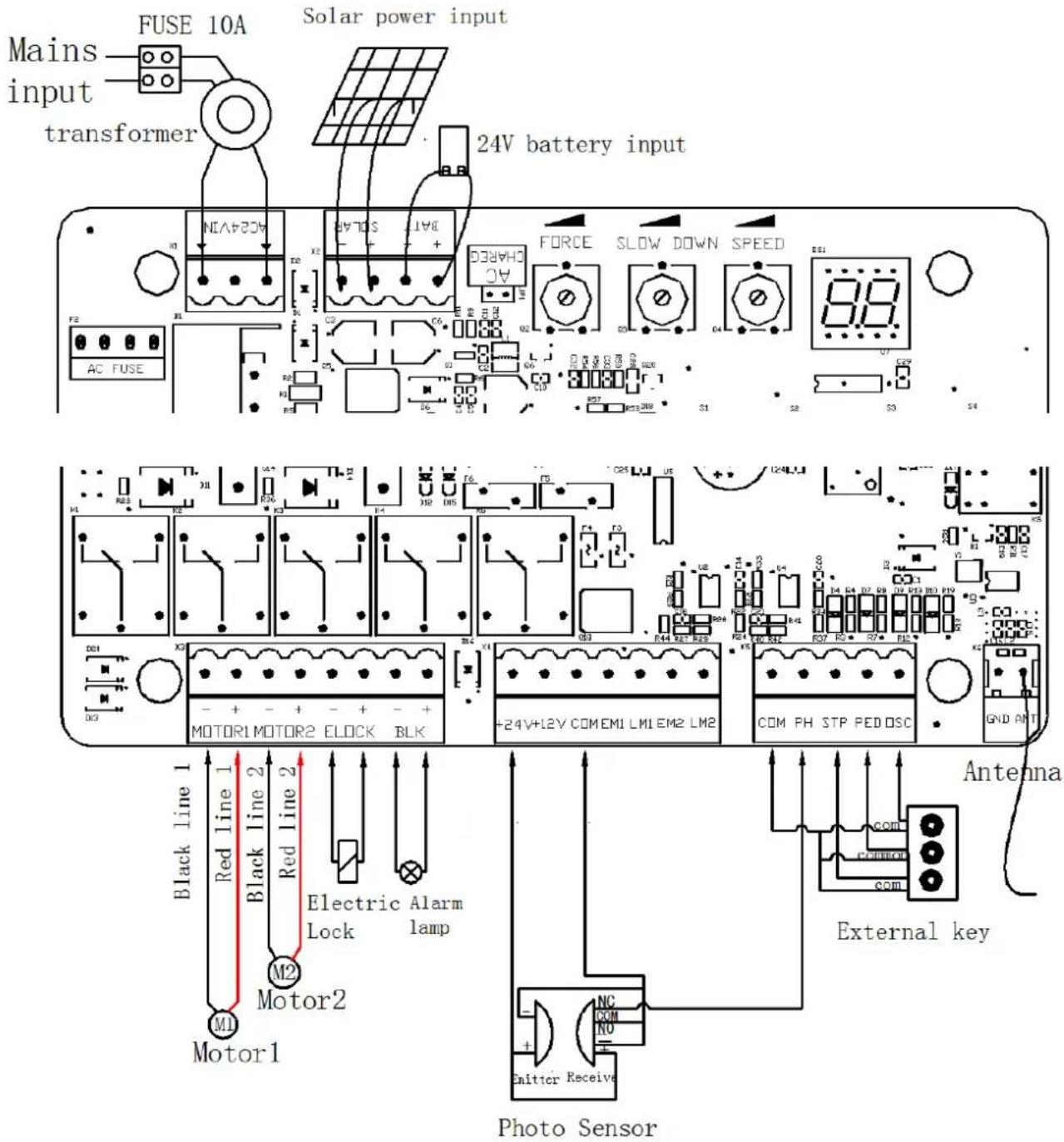

5.1 Istruzioni di cablaggio

Mains input transformer FUSE 10A Solar power input 24V battery input AC FUSE F2 R1 N1 N2 S1 S2 S3 S4 FORCE SLOW DOWN SPEED 88 AC FUSE F5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT1 Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 Photo Sensor External key

Figura 11

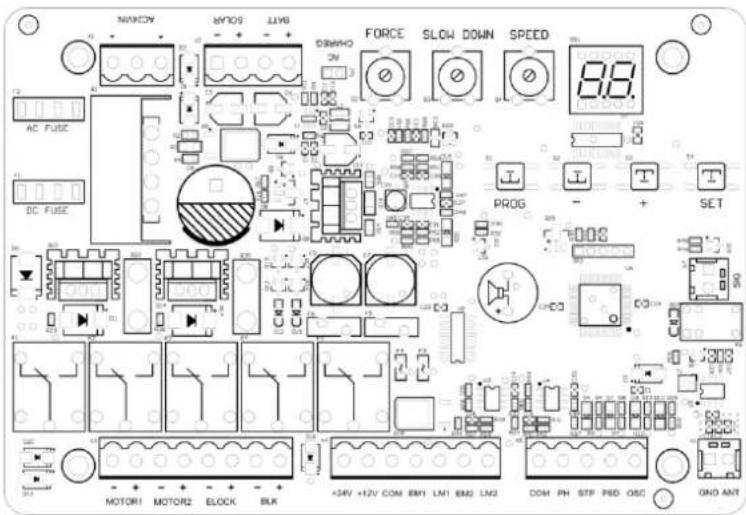

5.2 Disegno e istruzioni della scheda di controllo

MINISTRY HYOG LIVE DSMVO FORCE SLOW DOWN SPEED 88. AC FUSE SC FUSE PROG - + SET MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figura 12

terminale	Descrizione del dispositivo
1. AC24VIN	Ingresso alimentazione 24 V CA
2. +SOLARE-	Ingresso energia solare
3. +BATT-	Ingresso batteria da 24 V
4. FORZA	Forza di resistenza
5. RALLENTARE	Distanza di arresto lenta
6. SPEED	Velocità di movimento
7. MOTORE1 Uscita motore1
8. MOTORE2 Uscita motore2
9. -ELOCK+	Uscita serratura elettrica
10. -BLK+	Uscita lampada allarme (Nota: prestare attenzione al negativo e al positivo).
11. +24V	Positivo uscita 24 V
12. +12V	Uscita 12V positiva (nessuna uscita in stato dormiente)
13. EM1	Uscita di potenza del sensore Hall motore1
14. LM1	Ingresso segnale limite sensore Hall motore 1
15. EM2	Uscita di potenza del sensore Hall Motor2
16. LM2	Ingresso segnale limite sensore Hall motore 2
17. PH	Ingresso sensore foto attivo
18. PED	Ingresso modalità cancello singolo/pedonale attivo
19. OSC	Ingresso a canale singolo attivo
20. FORMICA	Antenna
21. COM Comune
22. SIG	Il segnale viene normalmente chiuso solo dopo che la porta è in posizione

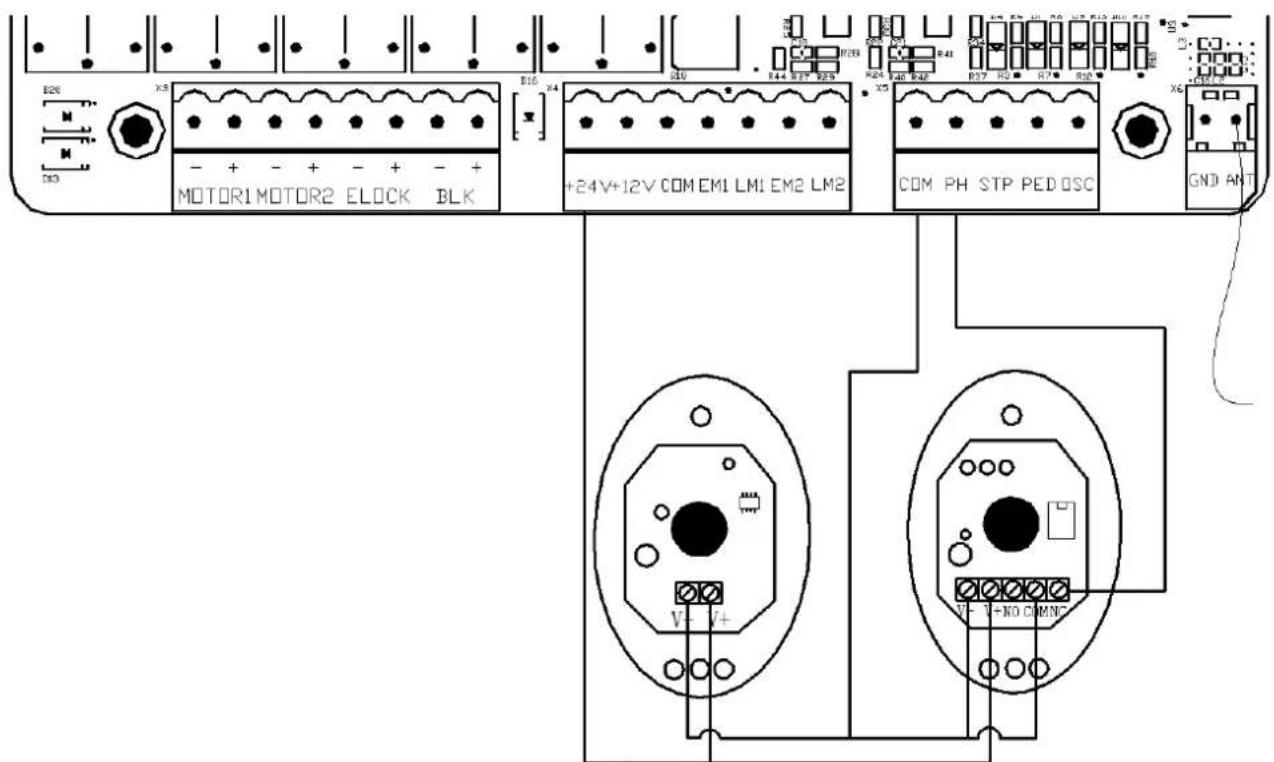

Istruzioni per il cablaggio del fotosensore

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figura 13

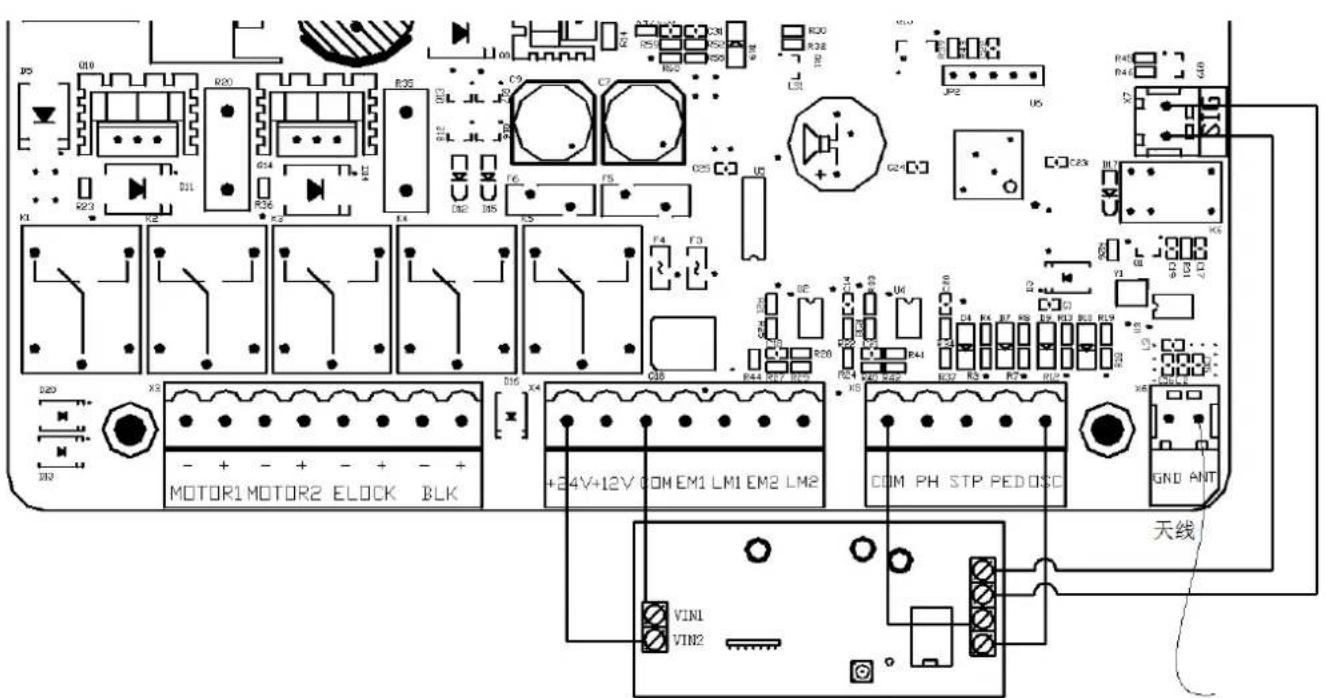

Istruzioni per il cablaggio del modulo WIFI

5.3 Impostazione dello schermo digitale

Quando la scheda di controllo è in funzione, gli utenti possono verificare lo stato di funzionamento dell'apricancello tramite lo schermo digitale sulla scheda di controllo.

: nessun input;

: in stato di apertura;

: in stato di chiusura;

:modalità manuale;

: impostazione di viaggio;

5.4 Impostazione della corsa (MOLTO IMPORTANTE)

Nella prima installazione degli apricancelli, l'installatore deve impostare le posizioni dei finecorsa di apertura e chiusura per eseguire la corsa.

5.4.1 Imparare il viaggio nella modalità limite di soccorso

Aprire entrambi i lati del cancello e bloccare la frizione, quindi tenere premuto il pulsante "+" sulla scheda di controllo finché lo schermo digitale non mostra "SU". Dopo questa fase il cancello si muoverà prima nella direzione di chiusura e si fermerà, quindi si aprirà automaticamente. Quando i due cancelli a battente sono completamente aperti, i cancelli si chiuderanno automaticamente per la seconda volta e l'impostazione della corsa sarà completata quando i cancelli saranno chiusi. Se la distanza iniziale della velocità lenta del cancello non è appropriata, regolare il pulsante "RALLENTAMENTO" per modificare la distanza.

Nota:

• Cablaggio: il filo nero del motore principale 1 è collegato al lato sinistro del MOTORE1; Il cavo marrone dell'host 1 si collega al lato destro del MOTORE 1. Il cavo nero del motore principale 2 si collega al lato sinistro del MOTORE 2; Il cavo marrone del motore principale 2 si collega al lato destro del MOTORE2.
• In modalità porta singola, l'host si connette a MOTOR1.
  Se il cancello si ferma improvvisamente durante l'impostazione della corsa, aumentare la forza di resistenza.
  Se il cancello non si ferma quando incontra ostacoli durante l'impostazione della corsa, ridurre adeguatamente la forza di resistenza.

L'installatore deve rifare l'impostazione della corsa dopo aver modificato il trimmer "SPEED".

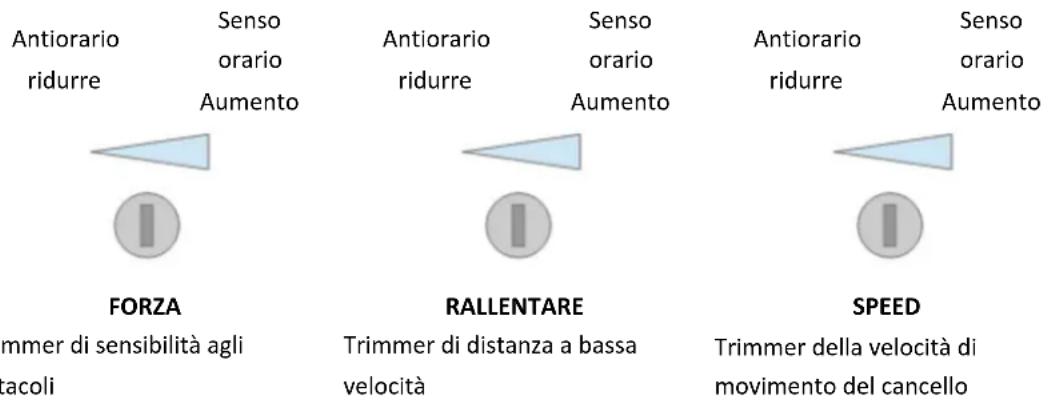

5.5 Impostazione dei trimmer

Trimmer di sensibilità agli ostacoli

Regolare la sensibilità dell'ostacolo -- in senso orario per aumentare, in senso antiorario per ridurre la sensibilità dell'ostacolo. Se sono presenti effetti ambientali, come forti venti, regolare il trimmer in base all'ambiente.

Trimmer di distanza a bassa velocità

Per regolare la distanza a bassa velocità: in senso orario per aumentare, in senso antiorario per diminuire la distanza a bassa velocità. Si prega di non impostare una distanza a bassa velocità molto breve per evitare la collisione del cancello.

Trimmer della velocità di movimento del cancello

Per regolare la velocità di movimento del cancello: in senso orario per accelerare, in senso antiorario per rallentare. Il trimmer può essere regolato per variare il tempo di corsa in apertura e chiusura.

Questa regolazione deve essere completata prima dell'impostazione della corsa.

Antiorario ridurre Senso orario Aumento FORZA Summer di sensibilità agli tacoli RALLENTARE Trimmer di distanza a bassa velocità SPEED Antiorario ridurre Senso orario Aumento SPEED Trimmer della velocità di movimento del cancello

Figura 15

5.6 Apprendimento del telecomando ed eliminazione del telecomando

5.6.1 Apprendimento del telecomando

Tieni premuto il pulsante "-", la spia della sveglia continuerà a lampeggiare e lo schermo digitale visualizzerà la modalità di controllo remoto -- "PO"-modalità a canale singolo con due cancelli battenti; "Pd" - modalità a quattro canali a porta singola; premere il pulsante del telecomando da apprendere, lo schermo digitale mostrerà il numero del telecomando attualmente appreso, quindi l'apprendimento del telecomando sarà completato. (L'impostazione predefinita del nuovo telecomando accoppiato il telecomando è in modalità canale singolo a due cancelli battenti).

5.6.2 Elimina telecomando

Immettere "AE" sullo schermo digitale e quindi scegliere "rE" per eliminare i telecomandi.

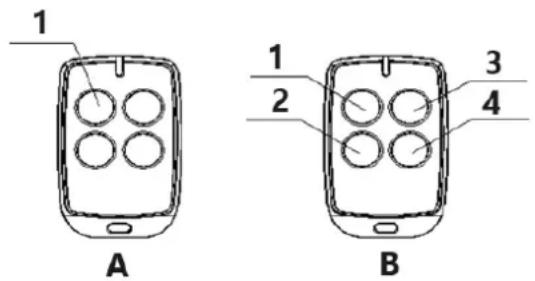

A: Modalità a canale singolo:

B: Modalità a quattro canali:

1 – Aperto; 2 – Fermarsi; 3 – Chiudi; 4 – Cancello unico

Figura 16

5.6.3 Tasto speciale a chiave del telecomando

Tieni premuti i tasti combinati per 5S.

Tasto combinato "Stop" + "Cancello singolo" -- entra nell'apprendimento del telecomando.

5.7 Impostazioni della scheda di controllo

5.7.1 Menù Base

Premere "PROG" per accedere al menu base;

Viene visualizzato lo schermo digitale "NE", selezionare altre funzioni di questo menu tramite i pulsanti "+" e "-".

Premere "SET" per confermare o per accedere al sottomenu.

Per uscire dal menu, premere "PROG".

Se non viene impartito alcun comando per un minuto, il menu uscirà automaticamente.

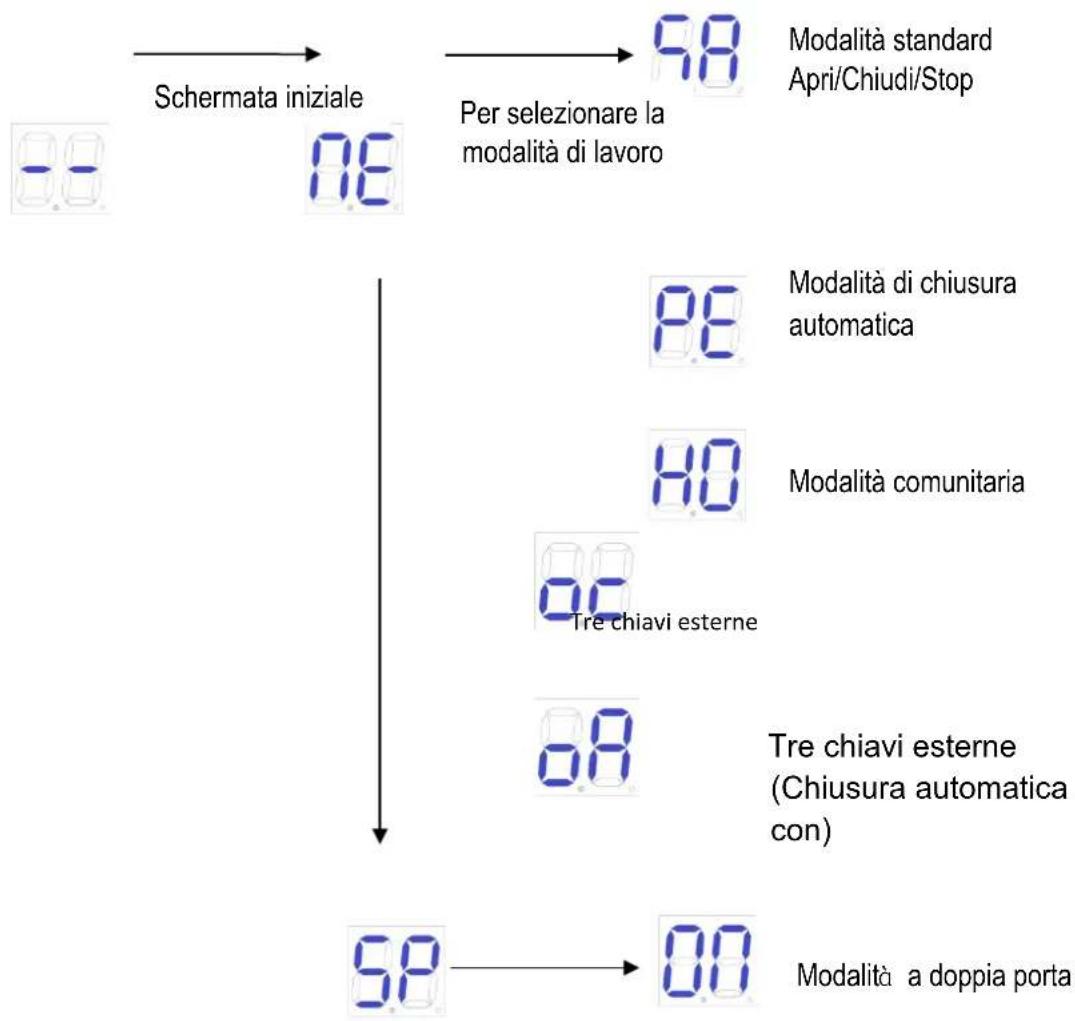

Menù Base


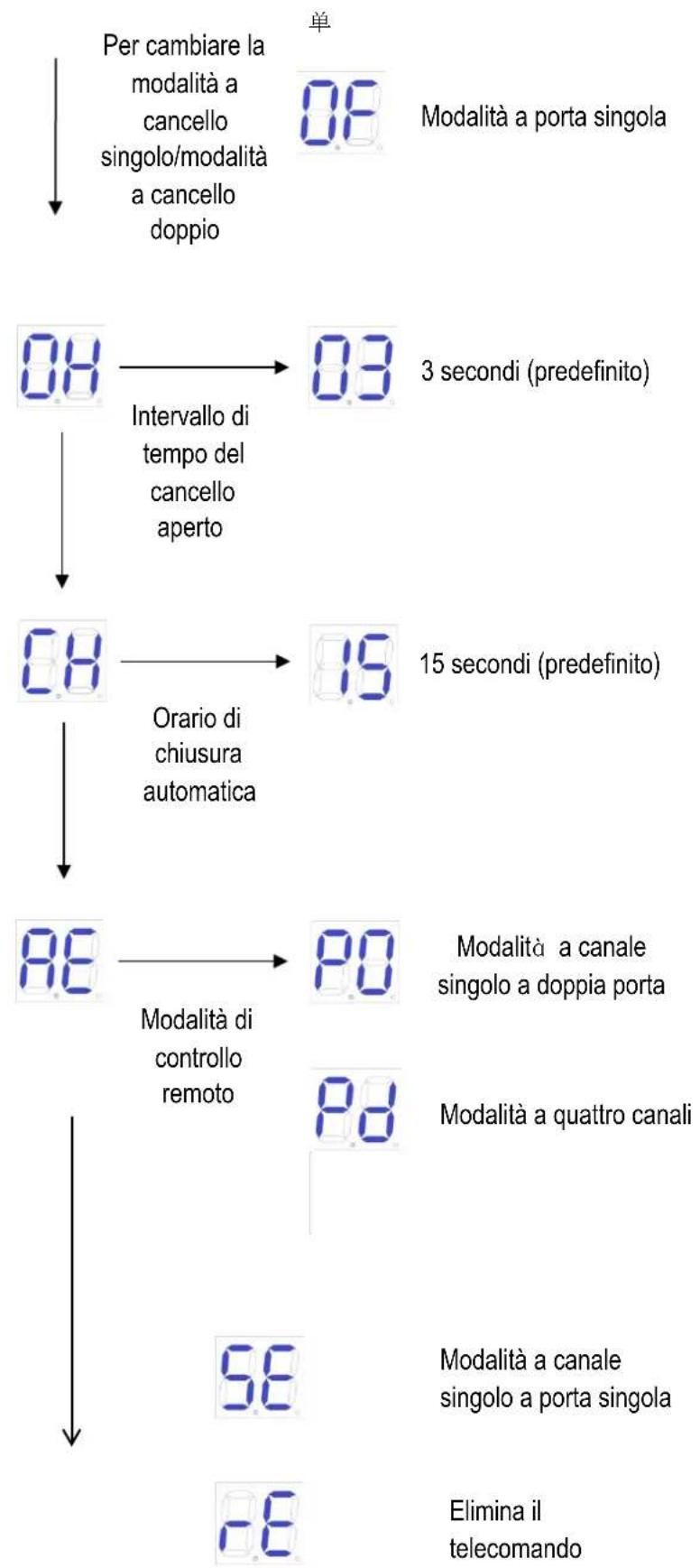


    J["Modalità a porta singola"] --> K["08"]
    K --> L["3 secondi (predefinito)"]
    L --> M["15 secondi (predefinito)"]
    M --> N["08"]
    N --> O["Modalità a canale singolo a doppia porta"]
    O --> P["08"]
    P --> Q["Modalità a quattro canali"]

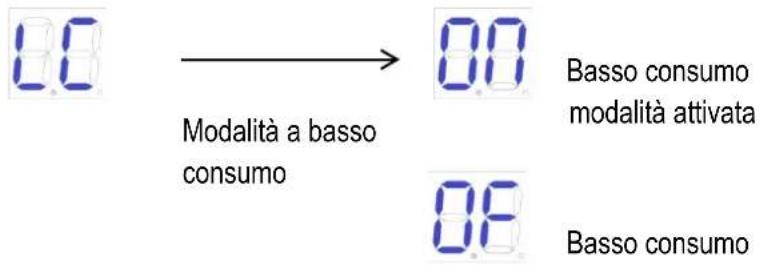

1.0 Modalità a basso consumo 00 Basso consumo modalità attivata 0F Basso consumo

5.7.2 Istruzioni del menu Base

MenuPremere "PROG" per accedere al menu base .	OpzionePremere "+" (su) o "-" (giù) per selezionare;Premere "IMPOSTA" per confermare.	Predefinito/Attenzione
Modalità di lavoro	Modalità standard; O/C/S(Apri/Chiudi/Stop).Modalità standard O/S/C con funzione di chiusura automatica. Quando il cancello si apre, si chiuderà automaticamente dopo il tempo di chiusura automatica. Se durante il tempo di attesa della chiusura automatica viene inviato il comando "chiudi cancello", la funzione di chiusura automatica verrà annullata.Modalità comunità (con funzione di chiusura automatica). Quando il cancello si apre, qualsiasi comando del cancello non riceverà risposta finché non si chiuderà automaticamente. Se l'utente invia il comando del cancello durante il processo di chiusura, il cancello si riaprirà. Se durante il tempo di attesa per la chiusura automatica viene inviato un comando del cancello, tale tempo di attesa verrà ricalcolato. Se il cancello non viene chiuso completamente per più di dieci volte consecutive, la funzione di chiusura automatica verrà annullata e il cancello verrà chiuso inviando nuovamente il comando di chiusura cancello. Da notare che in modalità community il cancello ha comunque la funzione di chiusuraautomatica in caso di incontro con ostacoli.Tre tasti esterni ( apri/chiudi/stop )Tre tasti esterni o/p/s (Chiusura automatica con)	Modalitàstandard; O/C/S(Apri/Chiudi/Stop).
Interruttore a cancello singolo/doppio cancello	Modalità doppia porta (predefinita).Modalità a porta singola.	Modalità adoppia porta.
Intervallo di tempo del cancello aperto	00-10: l'intervallo di tempo del cancello aperto è 0-10 secondi (predefinito 3 secondi). Se l'intervallo è inferiore a 2 secondi, l'elettroserratura non può essere utilizzata.	3 secondi.
Orario di chiusura automatica	Il tempo di chiusura automatica può essere impostato su 15 (predefinito), 30, 60, 90 secondi.	15 secondi.
Modalità di controllo remoto	Modalità a canale singolo a doppia porta.Modalità a quattro canali.Modalità a canale singolo a porta singola.Elimina tutti i telecomandi associati	Modalità a canale singolo a doppia porta.
Modalità a basso consumo	Modalità basso consumo attiva( Quando non viene eseguita alcuna operazione nella schermata iniziale, la scheda di controllo entrerà automaticamente nella modalità a basso consumo dopo 1 minuto.) Modalità basso consumo disattivata	Modalità basso consumo attiva

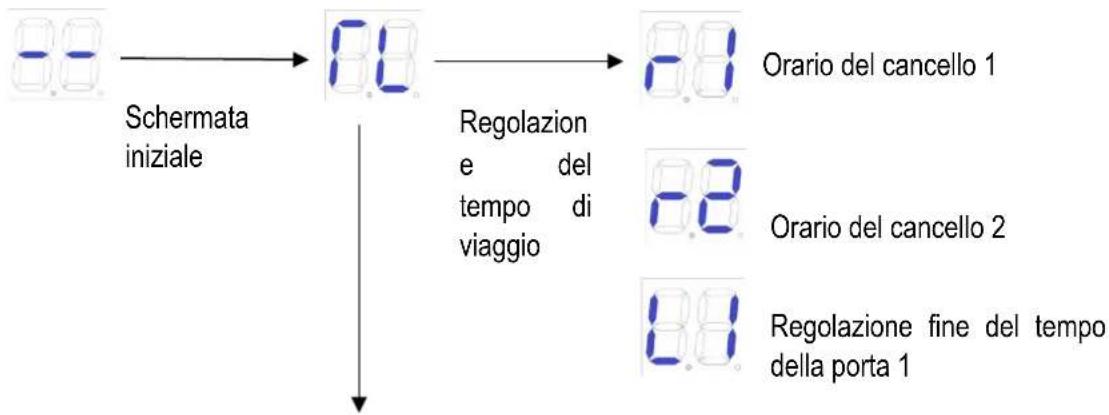

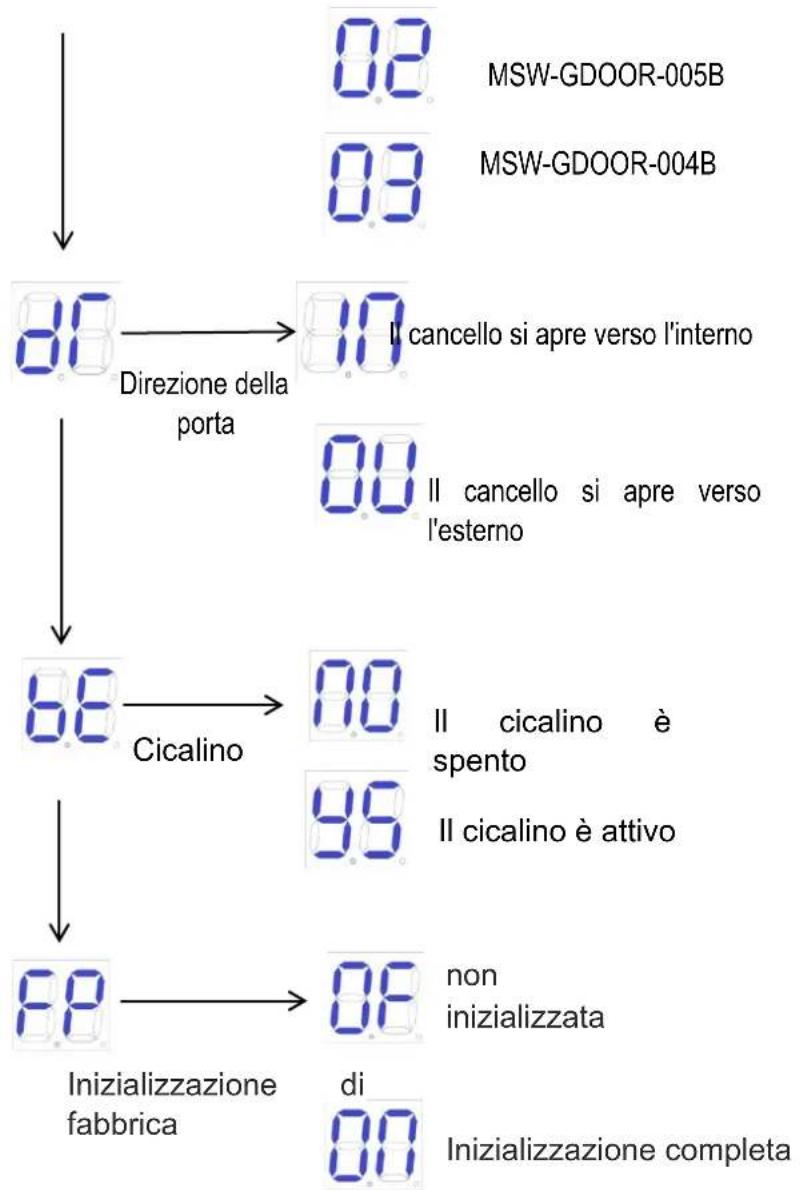

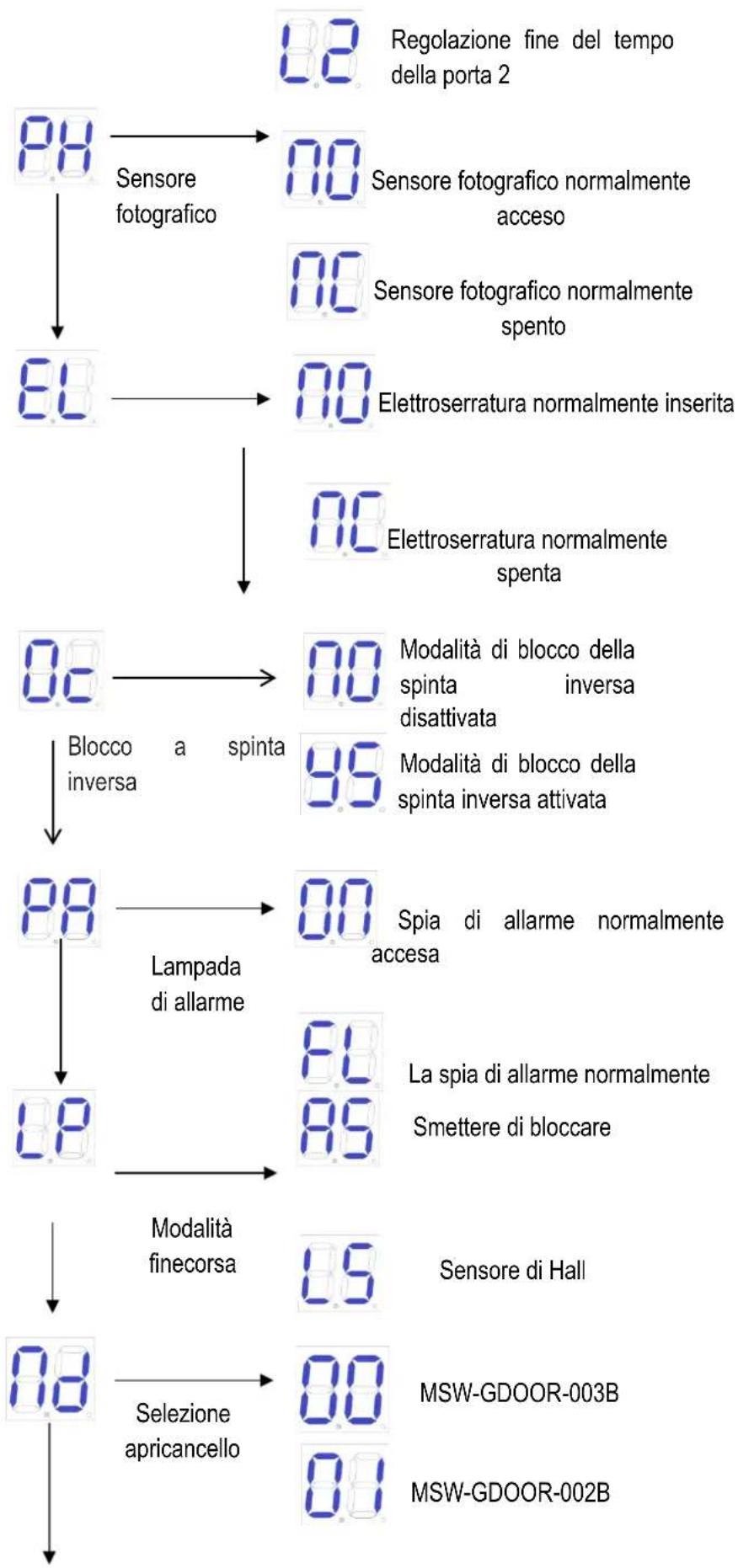

5.7.3 Istruzioni del menu avanzato

Premere a lungo "PROG" per 2 secondi per accedere al menu avanzato.

Lo schermo digitale mostra "TL", premere "+" (su) o "-" (giù) per selezionare;

Premere brevemente "SET" per confermare o per accedere al sottomenu.

Premere brevemente "PROG" per uscire.

Se non viene impartito alcun comando per un minuto, il menu uscirà automaticamente.

Menù Avanzato

Serratura elettrica

    M["Sensore fotografico normalmente acceso"] --> N["8.0"]
    N --> O["Elettroserratura normalmente spento"]
    O --> P["8.0"]
    P --> Q["Modalità di blocco della spinta inversa disattivata"]
    Q --> R["9.5"]
    R --> S["Spia di allarme normalmente accesa"]
    S --> T["8.0"]
    T --> U["La spia di allarme normalmente Smettere di bloccare"]
    U --> V["8.5"]
    V --> W["Sensore di Hall"]
    W --> X["0.9"]
    X --> Y["MSW-GDOOR-003B"]
    Y --> Z["0.0"]
    Z --> AA["MSW-GDOOR-002B"]

5.7.4 Istruzioni del menu avanzato

MenuPremere a lungo "PROG" per 2 secondi per accedere al menu di base.	OpzionePremere "+" (su) o "-" (giù) per selezionare;Premere "IMPOSTA" per confermare.	Predefinito/Attenzione
Regolazione del tempo di viaggio	Orario del cancello1Orario del cancello2Regolazione fine del tempo della porta 1Regolazione fine del tempo della porta 2	Dopo l'apprendimento automatico, se la corsa non è ottimale, è possibile regolarla manualmente. Minore è il tempo sotto il limite di resistenza, maggiore sarà la distanza di decelerazione della porta. E nel limite Hall, minore è il tempo, minore è la corsa della porta.
Sensore fotografico	NC; il sensore fotografico normalmente è attivo (impostazione predefinita)NO; sensore fotografico normalmente spento.	NO; sensore fotografico normalmente acceso.
Serratura elettrica	La serratura elettrica normalmente è accesa. (Predefinito)La serratura elettrica normalmente è spenta.	Elettroserratura normalmente inserita.
Blocco a spinta inversa	Modalità di blocco push inverso diModalità di blocco della spinta inversa attivata.(Quando si avvia l'elettroserratura, M1 percorrerà un tratto in direzione della porta per evitare che l'elettroserratura si blocchi e non possa essere aperta.)	Modalità di blocco della spinta inversa disattivata
Lampada di allarme	La spia di allarme normalmente è accesa. Alimentazione 24V. (Predefinito)La spia di allarme normalmente lampeggia. Alimentazione 24V.	La spia di allarme normalmente è accesa.Alimentazione 24V.
Modalità interruttore di limite	Interrompi blocco. (impostazione predefinita)Sensore di Hall.	Smettere di bloccare.
Selezione apricancello	MSW-GDOOR-003B.MSW-GDOOR-002B.MSW-GDOOR-005B.MSW-GDOOR-004B	MSW-GDOOR-005B.
Direzione della porta	Il cancello si apre verso l'interno(impostazione predefinita)Il cancello si apre verso l'esterno	Il cancello si apre verso l'interno
Cicalino	II cicalino è spentoII cicalino è attivo (Quando la rete funziona normalmente, il cicalino emette un suono breve e lungo. Quando la batteria è in uso normale, il cicalino suona per 6 secondi e poi si ferma. Quando la carica della batteria è scarica, il cicalino si ferma dopo 3 secondi. Quando la scheda di controllo funziona in modo errato, il cicalino suona velocemente e a lungo.)	Il cicalino è attivo
Impostazione predefinita di fabbrica	Annulla l'impostazione predefinita di fabbrica.Impostazione predefinita di fabbrica completa.

6. Altri

6.1 Manutenzione

Controllare ogni mese se il cancello funziona normalmente.

Per motivi di sicurezza, si consiglia di dotare ogni cancello di protezione a infrarossi ed è richiesta anche un'ispezione regolare.

Prima dell'installazione e del funzionamento dell'apricancello, leggere attentamente tutte le istruzioni.

Ci riserviamo il diritto di modificare le istruzioni senza preavviso.

6.2 Messaggio di errore

Errori che possono verificarsi quando la porta funziona correttamente.

Indicazione sbagliata	Causa dell'errore	Soluzione
	Porta 1 Ostruita in apertura	1. Controllare se ci sono ostacoli durante l'apertura della porta 12. Regolare adeguatamente la sensibilità della resistenza3. Aumentare adeguatamente la distanza di decelerazione
	Porta 2 Ostruita in apertura	1. Controllare se ci sono ostacoli durante l'apertura della porta 22. Regolare adeguatamente la sensibilità della resistenza3. Aumentare adeguatamente la distanza di decelerazione
	La porta 2 si chiude con difficoltà	1. Controllare se ci sono ostacoli quando la porta 1 è chiusa2. Regolare adeguatamente la sensibilità della resistenza3. Aumentare adeguatamente la distanza di decelerazione
	La porta 2 si chiude con difficoltà	1. Controllare se ci sono ostacoli quando la porta 2 è chiusa2. Regolare adeguatamente la sensibilità della resistenza3. Aumentare adeguatamente la distanza di decelerazione
	Disconnessione a infrarossi	1. Controllare lo stato delle impostazioni degli infrarossi2. Se sono presenti occlusioni nell'infrarosso
	La porta 1 si chiude prima della porta 2	1. Impara di nuovo il tuo itinerario2.Regolare l'intervallo di tempo di apertura
	Il motore funziona troppo a lungo	1. Controlla se hai completato l'itinerario2.Danni ai componenti del padiglione
	Nessun percorso di studio	Completa nuovamente il viaggio

6.3 Risoluzione dei problemi

I problemi	Possibili ragioni	Soluzioni
Il cancello non può aprirsi o chiudersi normalmente e il display non si illumina.	1.L'unità è spenta.2.Il fusibile è bruciato.3.Problema nel cablaggio di alimentazione della scheda di controllo.	1.Accendere l'alimentazione.2.Controllare il fusibile, sostituirlo se bruciato.3.Ricollegare il cablaggio secondo le istruzioni.
Il cancello può aprirsi ma non chiudersi.	1.Cablaggio della fotocellula difettoso.2.Problema di montaggio della fotocellula.3.La fotocellula è bloccata da oggetti.4.La sensibilità dell'ostacolo è troppo alta.	1.Se non si collega la fotocellula, assicurarsi che i connettori 5 e 6, 5 e 7 siano in cortocircuito; se si collega il sensore a infrarossi, assicurarsi che il cablaggio sia corretto e che la fotocellula sia NC2.Assicurarsi che le posizioni di montaggio delle fotocellule possano essere allineate tra loro.3.Rimuovere l'ostacolo.4.Ridurre la sensibilità dell'ostacolo.
Il telecomando non funziona.	1.Il livello della batteria del telecomando è basso.2.L'apprendimento del telecomando non è stato completato.	1.Sostituire la batteria del telecomando.2.Rieseguire l'apprendimento del telecomando.
Premere il pulsante APRI, CHIUDI, il cancello non si muove, il motore fa rumore.	Il movimento del cancello non è fluido.	In base alla situazione reale regolare il motore o il cancello.
L'interruttore perdite è scattato.	Cortocircuito sulla linea di alimentazione o cortocircuito sulla linea del motore.	Controllare il cablaggio.
La distanza operativa del telecomando è troppo breve.	Il segnale è bloccato.	Collegare l'antenna del ricevitore esterno, a 1,5 metri dal suolo.
Il cancello si sposta nella posizione centrale per fermarsi o invertire.	1.La forza di uscita del motore non è sufficiente.2.La sensibilità dell'ostacolo è troppo alta.3.Il cancello incontra un ostacolo.	1.Verificare se la potenza del trasformatore è normale, in caso contrario sostituire il trasformatore.2.Regolare il TR2.3.Rimuovere l'ostacolo.
