GEBRUIKSAANWIJZING GDOOR-003B MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zij menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de inhoud van de Engelse versie, welke de officiële versie is.

Beste gebruikers,

Bedankt dat u voor dit product heeft gekozen. Lees de handleiding zorgvuldig door voordat u deze monteert en gebruikt. Laat de handleiding niet achter als u dit product naar een derde partij stuurt.

1. Veiligheidsinstructie

• Lees vóór de installatie deze handleiding aandachtig door. Hierin vindt u belangrijke informatie over installatie, gebruik, onderhoud en veiligheid.
• Alle ongedefinieerde handelingen in deze handleiding zijn niet toegestaan. Onjuist gebruik kan het product beschadigen en zelfs letsel of verlies van eigendom veroorzaken.
• Om rekening te houden met het mogelijke gevaar tijdens de installatie of het gebruik van de draaipoortaandrijving, moet de installatie strikt voldoen aan de constructienorm en de elektrische bedieningsprocedure.
• Controleer vóór de installatie of de gebruikte voedingsspanning overeenkomt met de voedingsspanning van dit product. Controleer of de lekbeschermingsschakelaar is geïnstalleerd en of het aardingssysteem correct is.
• Controleer of er extra apparatuur of materialen nodig zijn om aan de specifieke eisen te voldoen.
• Het weggooien van verpakkingsmateriaal moet in overeenstemming zijn met de plaatselijke regelgeving.
• Wijzig geen onderdelen, behalve de onderdelen die in deze handleiding zijn gedefinieerd. Eventuele ongedefinieerde wijzigingen kunnen de storing veroorzaken. Eventuele schade aan het product die hieruit voortvloeit, valt buiten de aansprakelijkheid van het bedrijf.
• Zorg ervoor dat er geen water of vloeistof in de controller of andere open apparaten lekt. Koppel de stroom onmiddellijk los als een van de genoemde gevallen zich voordoet.
• Houd dit product uit de buurt van hitte en open vuur. Of het kan de componenten beschadigen; de storing of andere gevaren veroorzaken.

• Zorg ervoor dat er geen voertuigen, passagiers en voorwerpen passeren terwijl de draaipoort in beweging is.

• Er moet anti-clipapparatuur zoals een infraroodbeveiligingsschakelaar worden geïnstalleerd om persoonlijk letsel en verlies van eigendommen te voorkomen. Het bedrijf is niet aansprakelijk voor eventuele schade of ongevallen die hieruit voortvloeien.

• De installatie, het gebruik en het onderhoud van dit product moeten worden uitgevoerd door professionals.
• Kinderen mogen de bedieningsapparaten of afstandsbedieningen niet aanraken.
• Er moet volgens de landelijke norm ergens op de draaipoort een waarschuwingsbord worden geplaatst.

• Bewaar deze instructie goed voor toekomstig gebruik.

• Paklijst (standaard)

Nee. Afbeelding Naam aantal
1		Hoofdmachine 2
2		Elboks 1
3		Handmatige ontgrendelingsbalk 1
4		Afstandsbediening 2
5		muurbeugel 4
6		Montagebeugel voorzijde 2
7		Verbindingsbeugel 2
8		Bevestigingsschroef (kort) 2
9		Bevestigingsschroef (lang) 2
10		Schroef M8×25 4

Nee.	Afbeelding Naam aantal
11		Moer M8 6
12		Grensstopper 1
13		Veerring ∅12 2
14		pakking 2

Paklijst (optioneel)

Nee.	Afbeelding Naam aantal
1		Infrarood sensor 1
2		Draadloos toetsenbord 1
3		Alarmlamp 1
4		Elektrisch slot 1
5		Accu 2

1. Technische parameters

Productnaam	Automatisering voor draaipoort
Model	MSW-GDOOR-003B
Strømkilde	230V/50Hz; 110V/60Hz
Motorkracht	62W
Bewegingssnelheid van de poort	22~26s / 90°
Max. gewicht met één vleugel	400kg
Max. enkele vleugellengte	4 m
Max. zuigerslag	45 cm
Max. kracht	3800 N
Afstandsbediening afstand	30m
Accu (optioneel)	DC24V (4,5 Ah of 9 Ah)
Werkende plicht S2, 30min
Werktemperatuur	-20°C - +70°C

4. Installatie

Draaipoortopener is toepasbaar op een poort met een enkel vleugelgewicht van minder dan 400 kg en een lengte korter dan 4 meter. De aandrijfmodus gebruikt het worm- en wormwiel om de schroefstangtransmissie te combineren. Deze poortopener moet ter bescherming in de omheining of tuin worden geïnstalleerd.

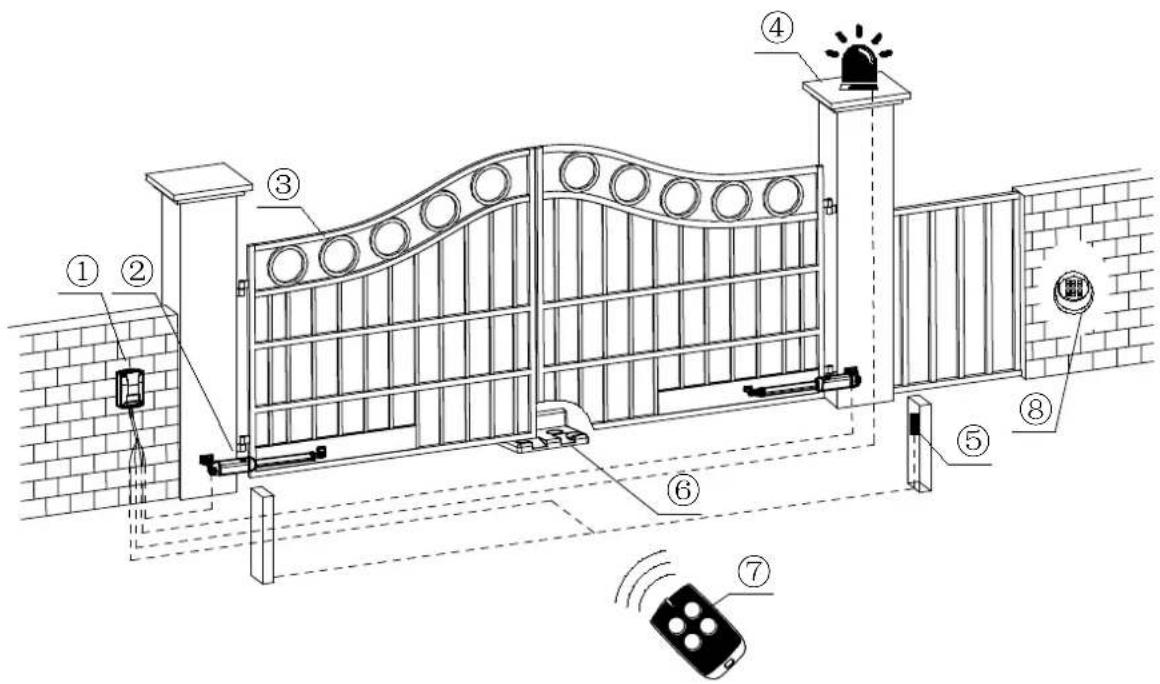

4.1 Installatietekening

4.2 Grootte van hoofdmachine en accessoires

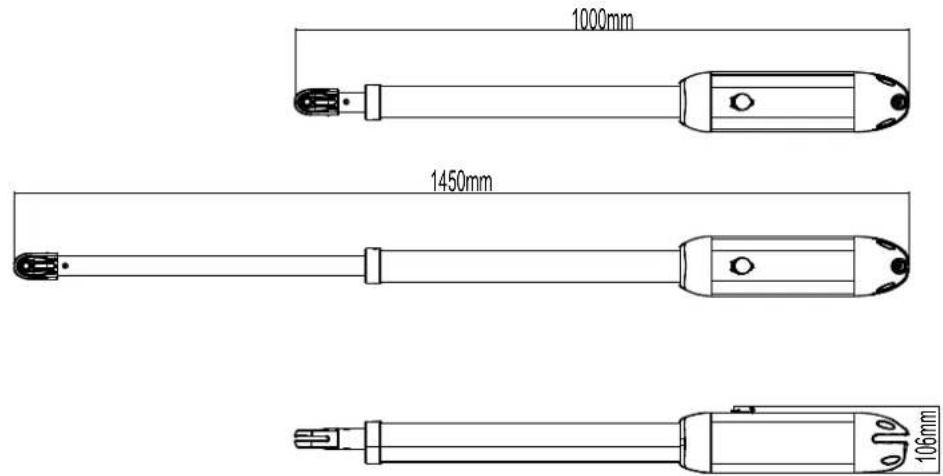

4.2.1 Grootte van hoofdmachine

4.2.2 Grootte van montageplaat

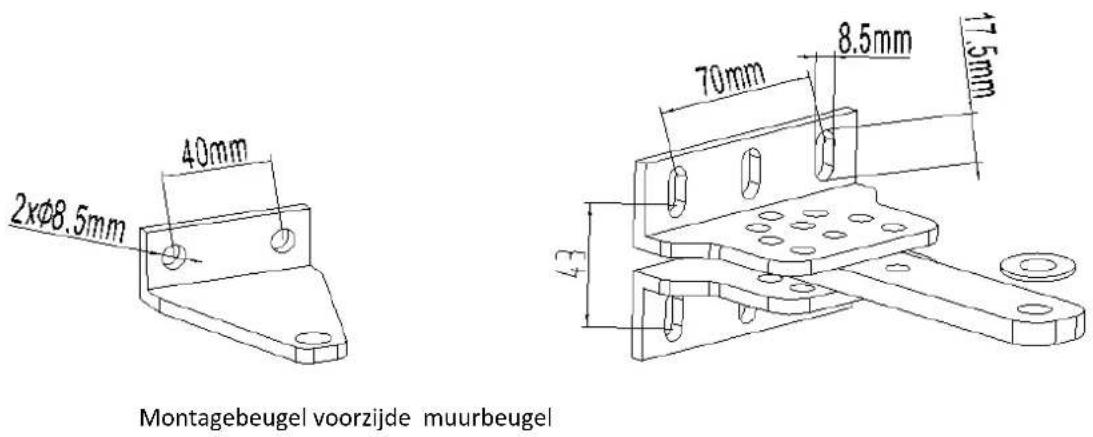

2xφ8.5mm 40mm 70mm 8.5mm 17.5mm 43 Montagebeugel voorzijde muurbeugel

figuur 3

4.3 Installatiestappen

4.3.1 Voorbereiding vooraf Installatie van de hoofdmachine

a) Controleer voordat u de deuropener installeert of de deur correct is geïnstalleerd. Zorg ervoor dat de deur soepel handmatig kan worden bediend en dat de deurbegrenzer effectief kan voorkomen dat de deur blijft bewegen.
b) Houd bij het installeren van het elektrische slot een afstand van 40-50 mm aan tussen de onderkant van de deur en de grond. Als er geen elektrisch slot vereist is, moet de afstand tussen de onderkant van de deur en de grond ≥20 mm zijn.
c) De aanbevolen montagehoogte van de 2 hoofdmachines is ongeveer 300 \~ 800 mm boven de grond, en zorg ervoor dat er betrouwbare vaste punten zijn voor montagebeugels.

Kabel begraven.

Om de normale werking van de deuropener te garanderen en de kabel tegen beschadiging te beschermen, dient u twee PVC-buizen te gebruiken om de motor- en stroomkabels en de besturingskabels afzonderlijk te begraven. Eén PVC-buis voor motor- en stroomkabels, de andere voor besturingskabels.

Montagebeugels bevestigen

Om de hoofdmachines stevig te installeren, wordt aanbevolen om de expansieschroeven te gebruiken om de montagebeugels te bevestigen.

4.3.2 Installatie van accessoires

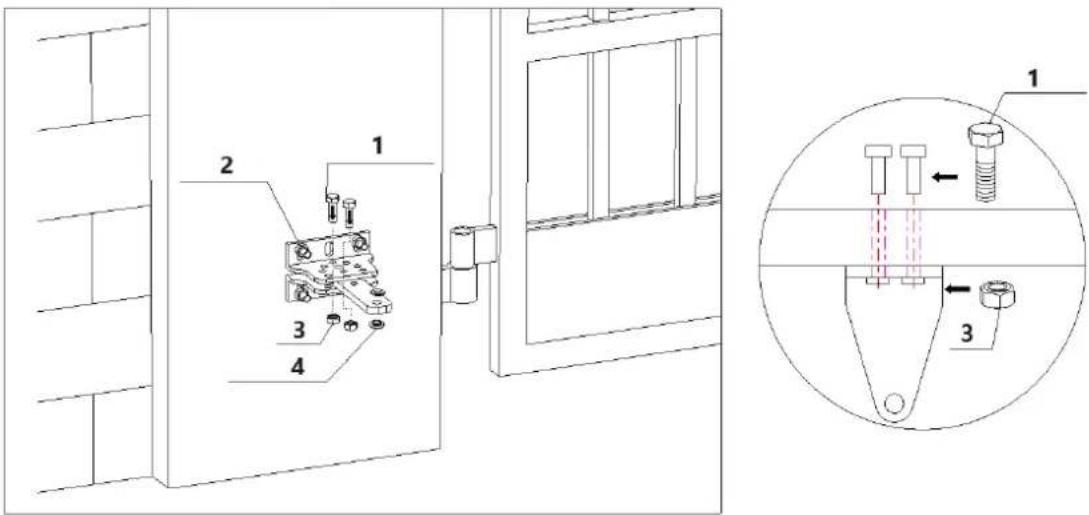

a) Voordat u de hoofdmachines installeert, installeert u eerst de muurbeugel aan de muur, bevestigt u vervolgens de verbindingsbeugel en installeert u ten slotte de voorste montagebeugel op de deur.

Opmerking: controleer de helling voordat u deze bevestigt, om er zeker van te zijn dat de voorste montagebeugel en de verbindingsbeugel zich op hetzelfde niveau bevinden.

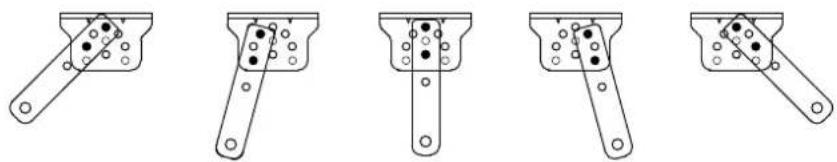

b) De verbindingsbeugel en de muurbeugel kunnen onder verschillende omstandigheden worden aangesloten, zie figuur 5.

c) Gebruikers moeten zelf de stroomkabels voor de schakelkast en de hoofdmachines voorbereiden vanwege de verschillende installatieomgevingen. De aders voor de voedingskabel van de besturingskast moeten meer dan 3 kernen hebben, de aders voor de motorkabel zijn 2. Als gebruikers externe accessoires moeten installeren, zoals een elektrisch slot, een infraroodsensor, een alarmlamp, een externe knopschakelaar enz., vergroot dan de ingebedde kabels dienovereenkomstig. Zorg ervoor dat de doorsnedediameter van de kabel voor het elektrische slot groter is dan 1,5 mm ^2 , de doorsnedediameter van andere kabels groter is dan 0,5 mm ^2 . De kabellengte moet door gebruikers worden bepaald op basis van hun installatiesituatie.
Opmerking: De uitlaat op de PVC-buis moet naar beneden gericht zijn om te voorkomen dat regenwater langs de kabel in de buis stroomt.

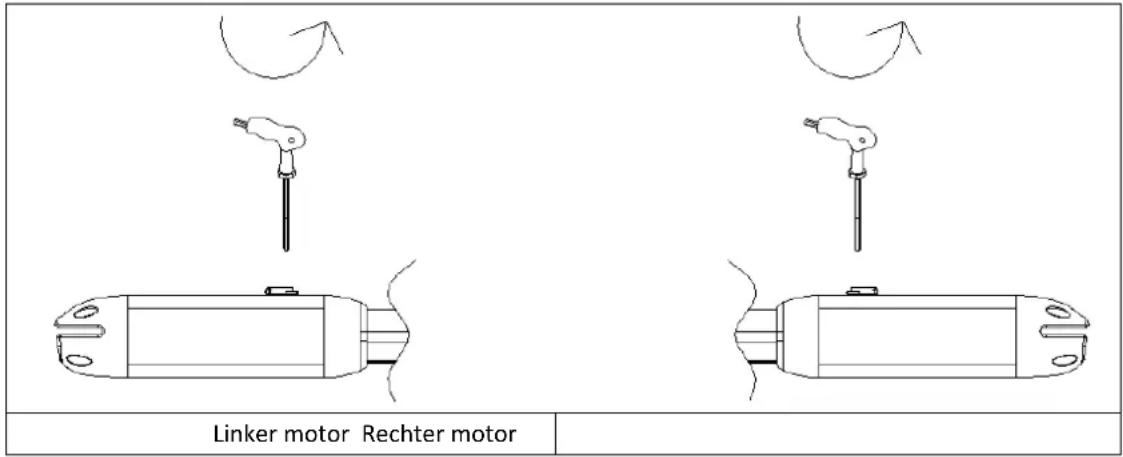

d) Ontgrendel vóór de installatie de twee hoofdmachines. Ontgrendelingsmethode: verwijder het deksel, plaats het handmatige ontgrendelingsstang, draai de stang totdat deze wordt losgelaten, zoals weergegeven in figuur 6, en draai vervolgens de telescopische arm. U zult merken dat deze gemakkelijk wordt uitgerekt.

Linker motor Rechter motor

Figuur 6

4.3.3 Installatie van de hoofdmachine

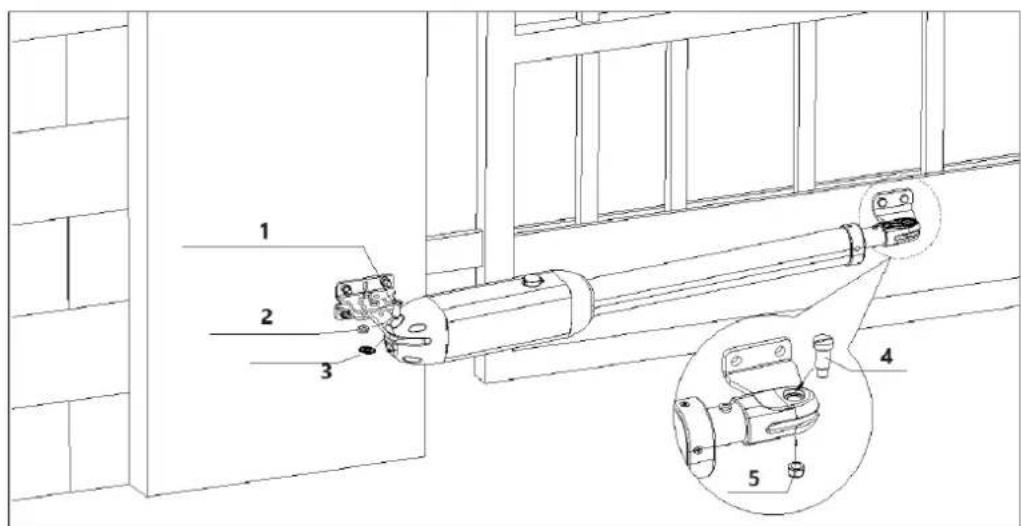

Raadpleeg Figuur 7 om de staart van de hoofdmachine en de verbindingsbeugel met de installatieschroeven te bevestigen, en pas vervolgens de telescopische arm handmatig op de juiste lengte aan. Bevestig ten slotte de telescopische armconnector en de voorste montagebeugel met de installatieschroeven. Trek na de installatie aan de deur om er zeker van te zijn dat de beweging flexibel is zonder vast te lopen.

1 - Bevestigingsschroef (lang); 2 - Veerring; 3 - Pakking; 4 - Bevestigingsschroef (kort); 5 - Moer
Figuur 7

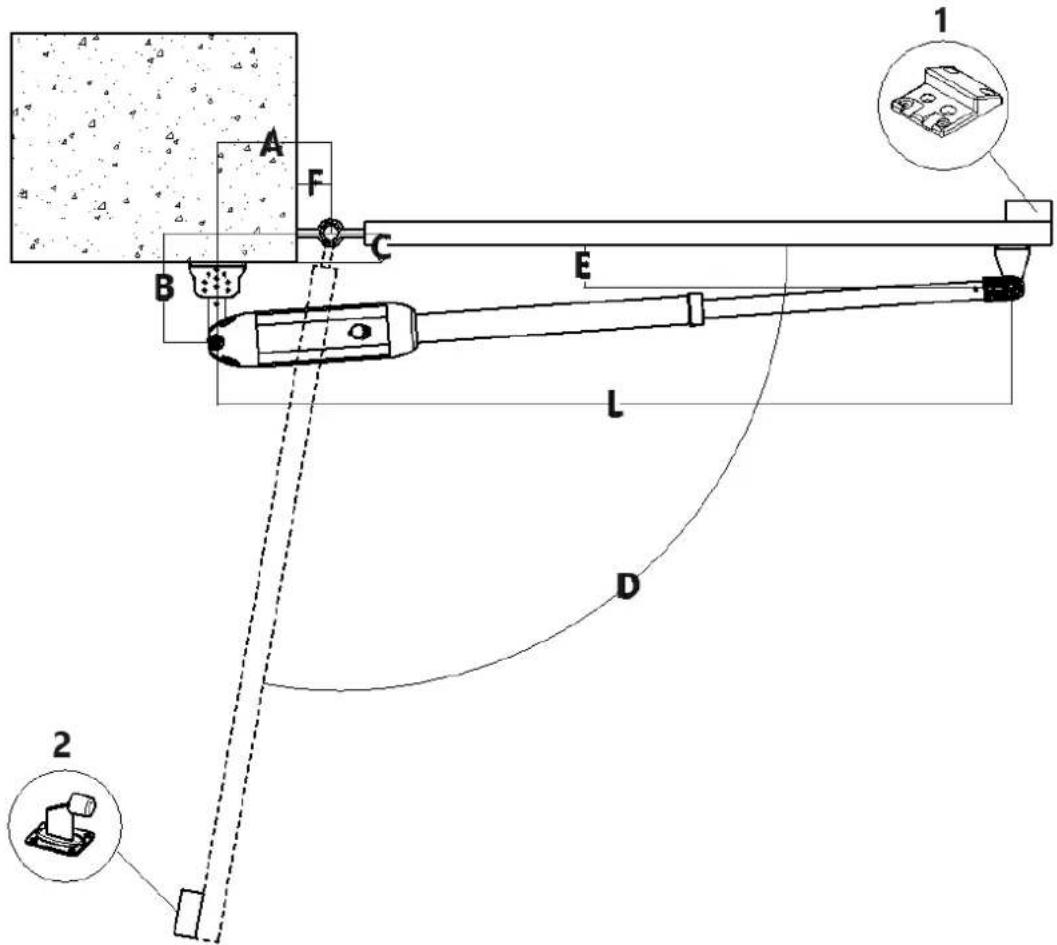

Inbouwrichting: deur opent naar binnen.

1 – OPMERKING: voor de onbeperkte versie moet een limietstopper zijn geïnstalleerd.

2 – Het wordt aanbevolen om te installeren met een veiligheidsstopper (moet door de gebruikers zelf worden voorbereid).

Figuur 8

	EEN (mm)	B (mm)	C (mm)	Dmax	L (mm)
MAAT	240	115	15	100^	1400
	220	125	25	100^	1440
	200	135	35	100^	1420
	180	145	45	90^	1420

Tabel 1 Aanbevolen installatiepositie

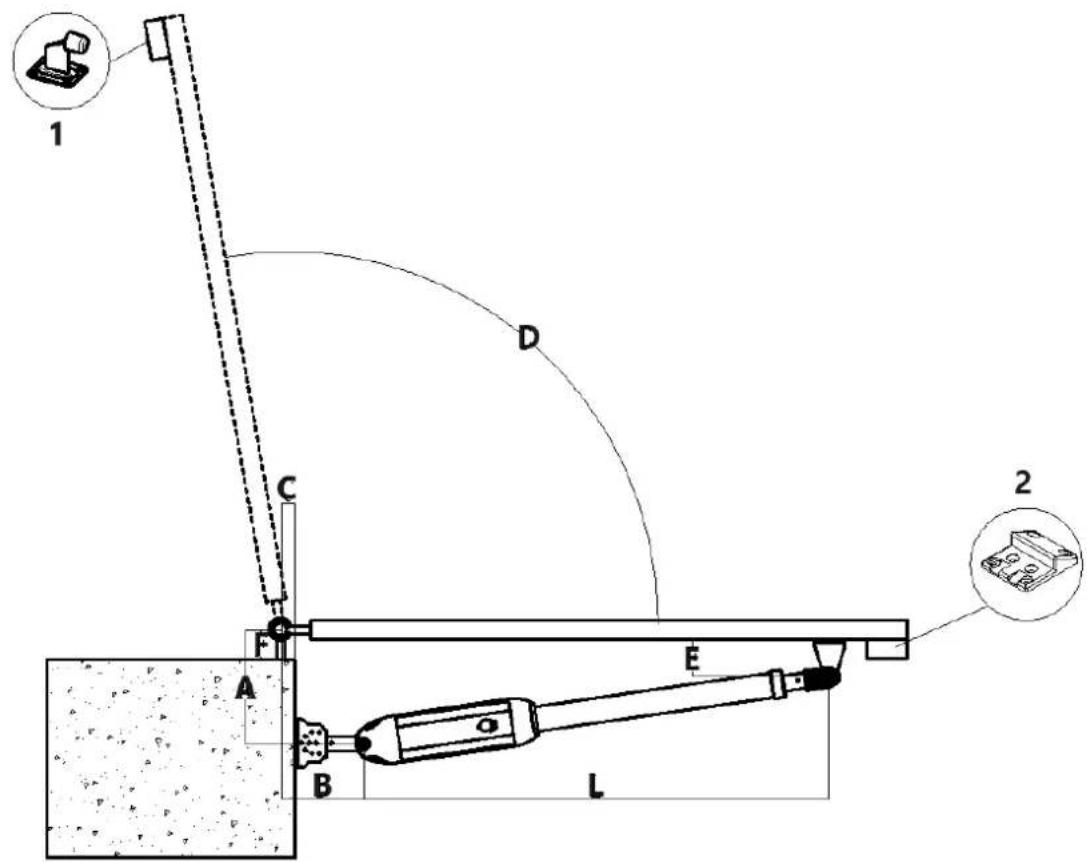

Inbouwrichting: deur opent naar buiten.

1 C D 2 A B E L

1 - Het wordt aanbevolen om te installeren met een veiligheidsstopper (moet door de gebruikers worden voorbereid).

2 - OPMERKING: op de onbeperkte versie moet een limietstopper zijn geïnstalleerd

Figuur 9

	EEN(mm)	B(mm)	C(mm)	Dmax	L(mm)
MAAT	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

Tabel 2 Aanbevolen installatiepositie

Opmerking: Waarde B moet dichtbij of gelijk zijn aan de waarde A om het beste mechanische voordeel te bereiken.

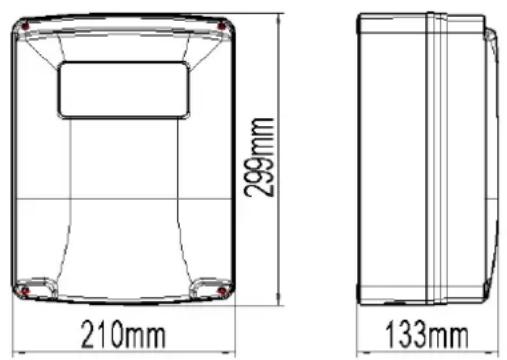

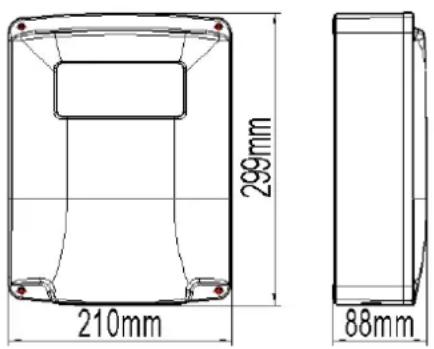

4.3.4 Grootte van de schakelkast

Schakelkast zonder ingebouwde batterij

Schakelkast met ingebouwde batterij
Figuur 9

Waarschuwing

• Om de veiligheid te garanderen, installeert u de eindaanslag op de eindpositie voor sluiten wanneer de deur naar binnen opengaat (zoals weergegeven in afbeelding 8).
• Voordat u de hoofdmachine installeert, moet u ervoor zorgen dat de hoofdmachine en componenten goede mechanische prestaties leveren en dat de deur flexibel handmatig kan worden bediend.
• Eén besturingseenheid kan naar keuze één hoofdmachine of twee hoofdmachines aansturen.
• Er moet een aardlekschakelaar worden geïnstalleerd op een plek waar de beweging van de poort

zichtbaar is, en de minimale montagehoogte voor de bedieningskast moet meer dan 1,5 meter zijn om te voorkomen dat kinderen deze aanraken.

- Controleer na installatie of de mechanische eigenschappen goed zijn of niet, of de beweging van de poort na ontgrendeling flexibel is of niet en of de infraroodsensor (optioneel) correct en effectief is geïnstalleerd.

5. Bedrading en foutopsporing

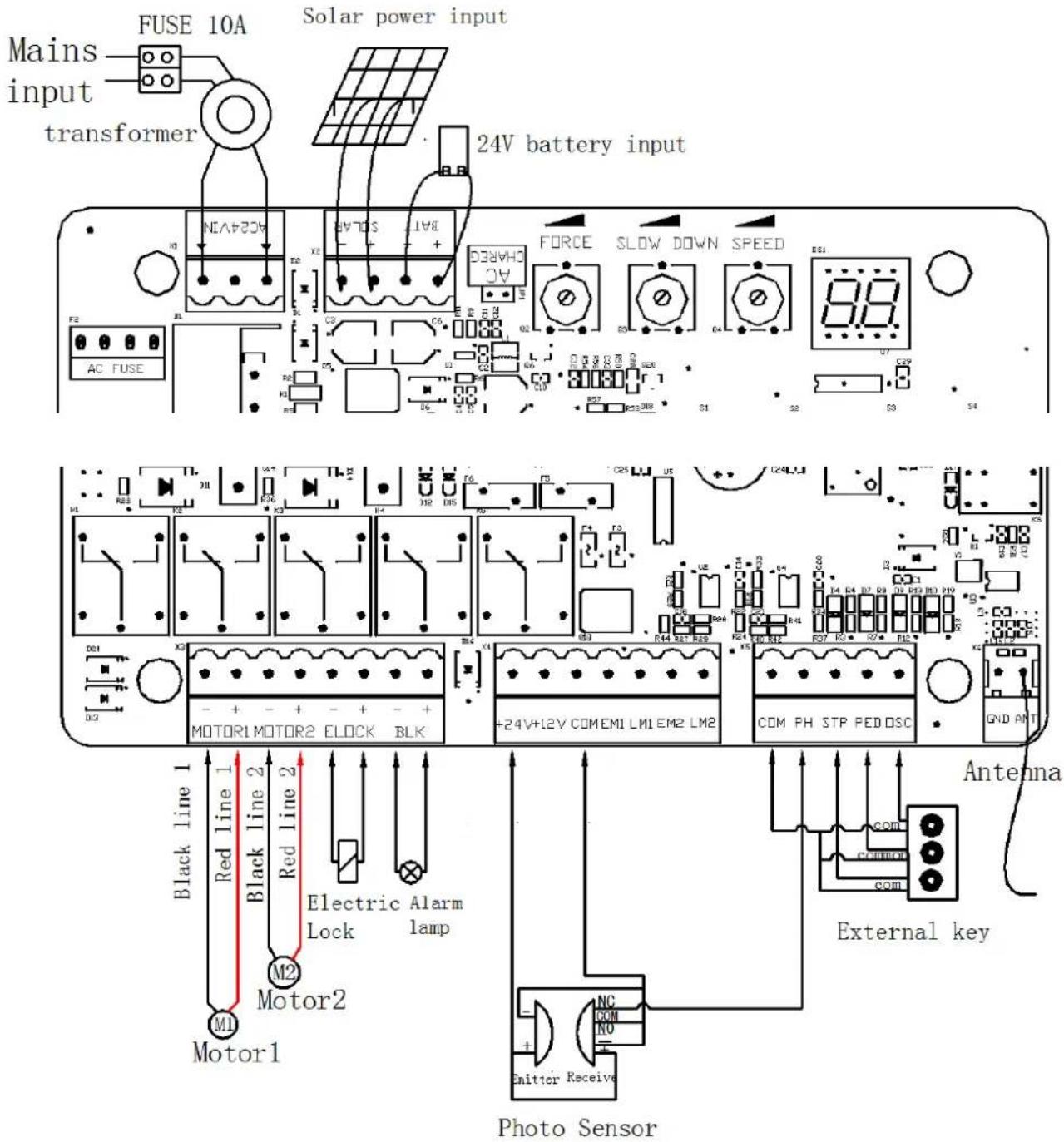

5.1 Bedradingsinstructies

Mains input transformer FUSE 10A Solar power input 24V battery input AC FUSE F2 R1 N1 N2 S1 S2 S3 S4 FORCE SLOW DOWN SPEED 88 AC FUSE F5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT1 Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 Photo Sensor External key

Figuur 11

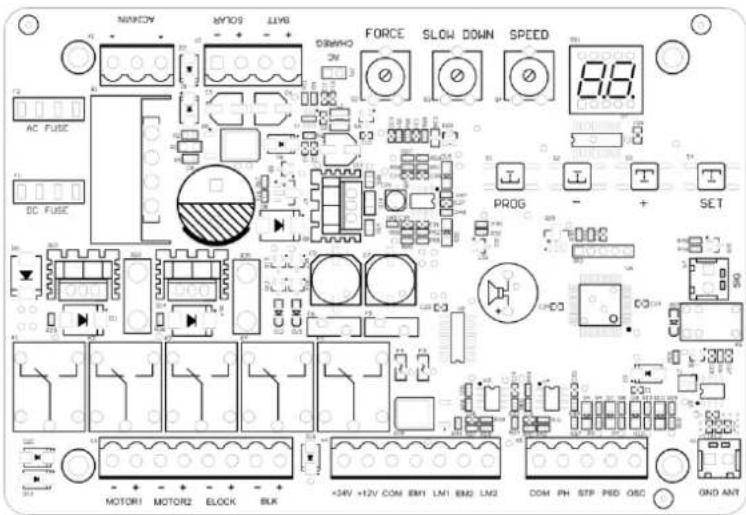

5.2 Tekening en instructies van de besturingskaart

NANCON SOS INT 60 FORCE SLOW DOWN SPEED 38. AC FUSE SC FUSE PROG - + SET MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 COM PH STP PSD OSC GND ANT

Figuur 12

Terminal	Beschrijving
1. AC24VIN	24VAC-voedingsingang
2. +ZONNE-	Ingang van zonne-energie
3. +BATT-	24V batterij-ingang
4. KRACHT	Weerstandskracht
5. VERTRAGEN	Langzame stopafstand
6. SNELHEID	Bewegingssnelheid
7. MOTOR1 Motor1 Uitgang
8. MOTOR2 Motor2-uitgang
9. -ELOCK+	Uitgang elektrisch slot
10. -BLK+	Alarmlampuitgang (Let op: let op de negatieve en positieve.)
11. +24V	24V uitgang positief
12. +12V	12V uitgang positief (geen uitgang in rusttoestand)
13. EM1	Motor1 Hall-sensor uitgangsvermogen
14. LM1	Motor1 Hall-sensor limietsignaalingang
15. EM2	Motor2 Hall-sensor uitgangsvermogen
16. LM2	Motor2 Hall-sensor limietsignaalingang
17. PH	Ingang fotosensor actief
18. PED	Ingang enkele poort/voetgangersmodus actief
19. OSC	Eénkanaalsingang actief
20. MIER	Antenne
21. COM	Gewoon
22. SIG	Het signaal wordt normaal gesproken pas gesloten nadat de deur op zijn plaats zit

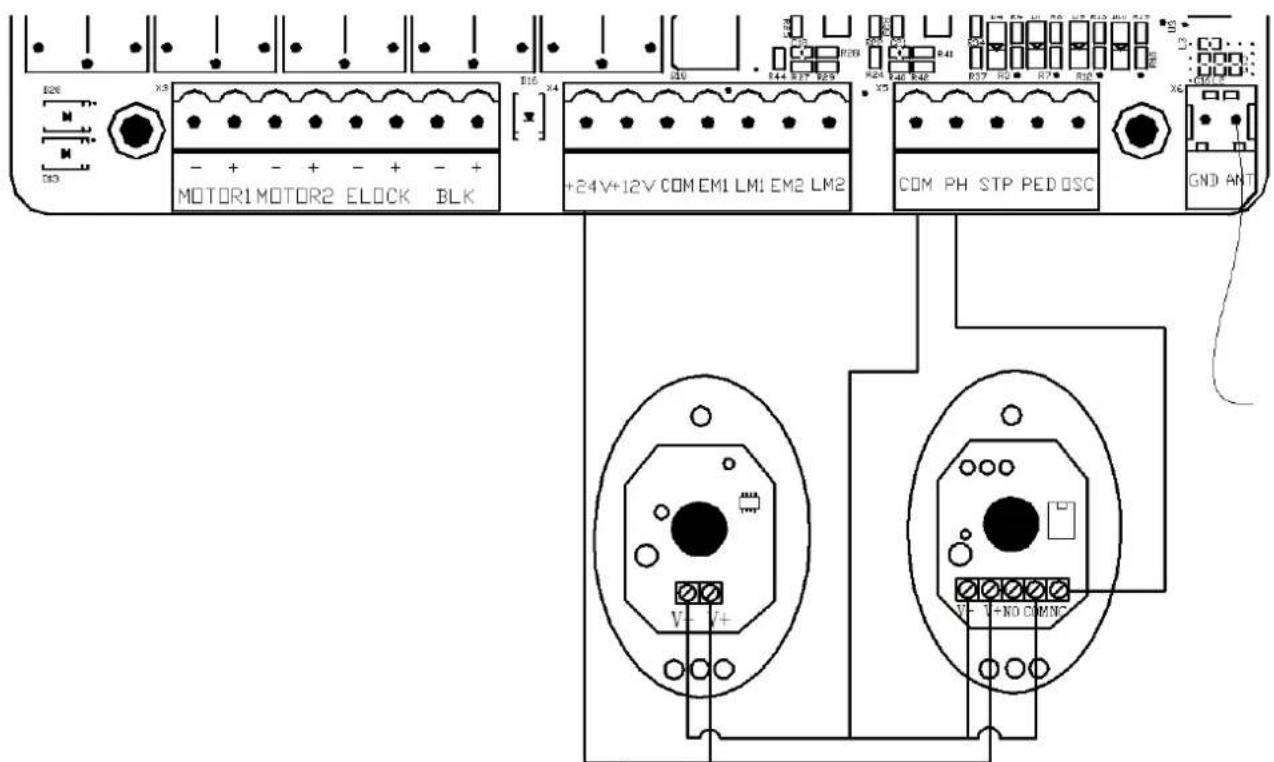

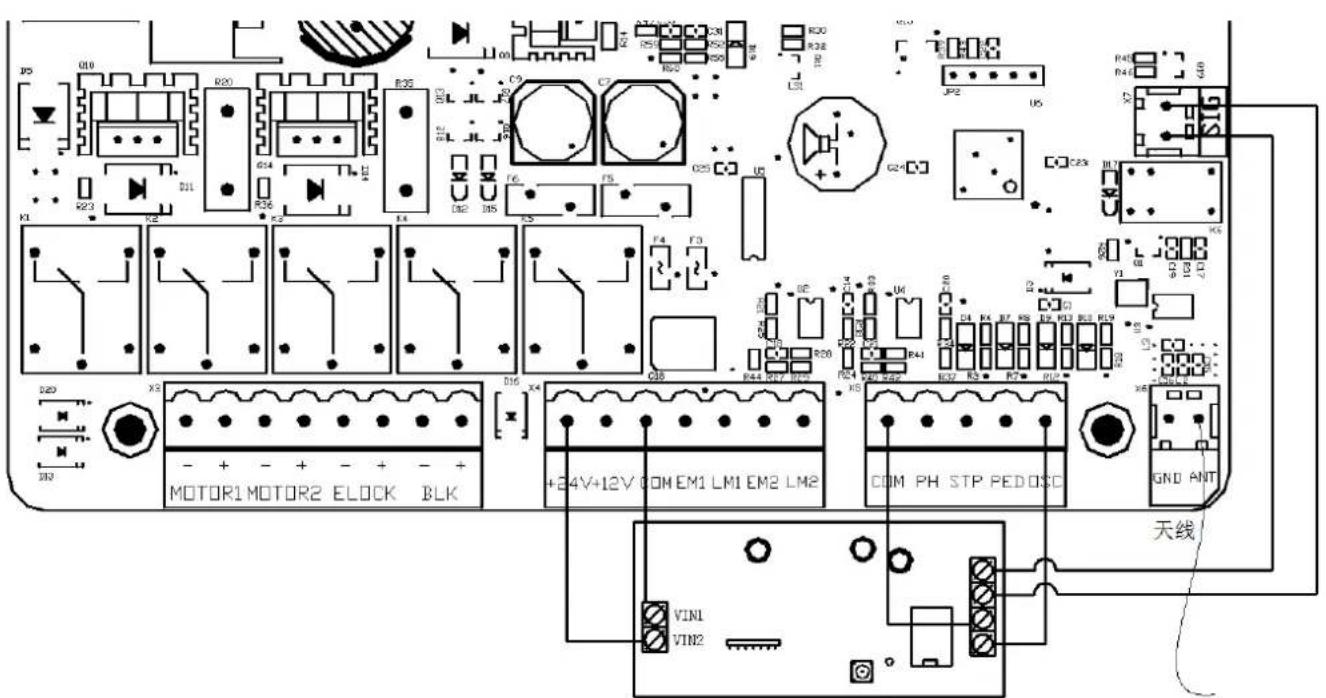

Instructies voor bedrading van fotosensor

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figuur 13
Instructies voor bedrading van de WIFI-module

Wanneer de besturingskaart werkt, kunnen gebruikers de werkstatus van de poortopener controleren via een digitaal scherm op de besturingskaart.

: geen input;

: in openingsstatus;

: in gesloten toestand;

:handmatige modus;

:reisomgeving;

5.4 Reisinstelling (ZEER BELANGRIJK)

Bij de eerste installatie van poortopeners moet de installateur de posities van de open en gesloten eindschakelaars instellen voor de beweging.

5.4.1 Leer de reis in de noodlimietmodus

Open beide zijden van de poort en vergrendel de koppeling, en houd vervolgens de knop "+" op de besturingskaart ingedrukt totdat het digitale scherm "SU" toont. Na deze stap zal de poort eerst in de sluitrichting lopen en stoppen, waarna de poort automatisch opengaat. Wanneer de twee draaipoorten volledig open zijn, sluiten de poorten automatisch voor de tweede keer en wordt de rij-instelling voltooid wanneer de poorten gesloten zijn. Als de afstand van de lage startsnelheid van de poort niet geschikt is, past u de knop "SLOW DOWN" aan om de afstand te herzien.

Opmerking:

• Bedrading: de zwarte draad van hoofdmotor 1 is aangesloten op de linkerkant van MOTOR1; De bruine kabel van host 1 wordt aangesloten op de rechterkant van MOTOR1. De zwarte kabel van hoofdmotor 2 wordt aangesloten op de linkerkant van MOTOR2; De bruine kabel van hoofdmotor 2 wordt aangesloten op de rechterkant van MOTOR2.
• In de modus voor één deur maakt de host verbinding met MOTOR1.
• Als de poort plotseling stopt tijdens het instellen van de beweging, verhoog dan de weerstandskracht.
• Als de poort niet stopt wanneer deze tijdens het rijden de obstakels tegenkomt, verlaag dan de weerstandskracht op passende wijze.
• De installateur moet de rij-instelling opnieuw uitvoeren na het wijzigen van de "SPEED"-trimmer.

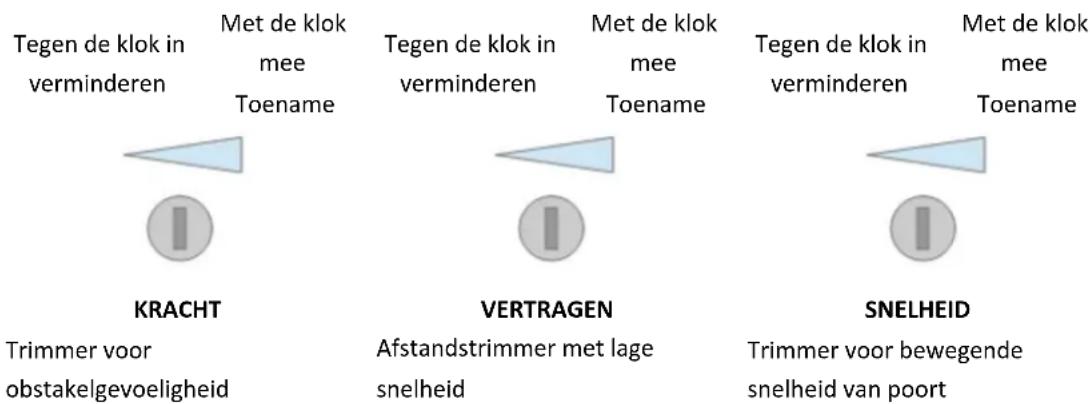

5.5 Trimmers-instelling

Trimmer voor obstakelgevoeligheid

Aanpassen de gevoeligheid van obstakel -- met de klok mee om te vergroten, tegen de klok in om de gevoeligheid van het obstakel te verminderen. Als er sprake is van omgevingseffecten, zoals harde wind, pas dan de trimmer aan de omgeving aan.

Afstandstrimmer met lage snelheid

Om de afstand bij lage snelheid aan te passen: met de klok mee om de afstand te vergroten, tegen de klok in om de afstand bij lage snelheid te verkleinen. Stel geen zeer korte langzame snelheidsafstand in om botsingen met de poort te voorkomen.

Trimmer voor bewegende snelheid van poort

Om de bewegingssnelheid van de poort aan te passen: met de klok mee om te versnellen, tegen de klok in om te vertragen. De trimmer kan worden aangepast om de openings- en sluitbewegingstijd te wijzigen. Deze afstelling moet vóór het instellen van de rijsnelheid worden voltooid.

Tegen de klok in verminderen Met de klok mee Toename Tegen de klok in verminderen Met de klok mee Toename Tegen de klok in verminderen Met de klok mee Toename KRACHT Trimmer voor obstakelgevoeligheid VERTRAGEN Afstandstrimmer met lage snelheid SNELHEID Trimmer voor bewegende snelheid van poort

Figuur 15

5.6 Afstandsbediening leren en afstandsbediening verwijderen

5.6.1 Afstandsbediening leren

Houd de knop "-" ingedrukt, het alarmlampje blijft knipperen en het digitale scherm geeft de afstandsbedieningsmodus weer - " PO" -- twee draaipoorten, éénkanaalsmodus; "Pd" - vierkanaalsmodus met enkele poort; druk op de knop van de afstandsbediening die u wilt leren, het digitale scherm toont het nummer van de huidige geleerde afstandsbediening, waarna het leren van de afstandsbediening is voltooid. (De standaardinstelling voor een nieuwe gekoppelde afstandsbediening) afstandsbediening is twee draaipoorten met één kanaal).

5.6.2 Afstandsbediening verwijderen

Voer "AE" in op het digitale scherm en kies vervolgens "rE" om de afstandsbedieningen te verwijderen.

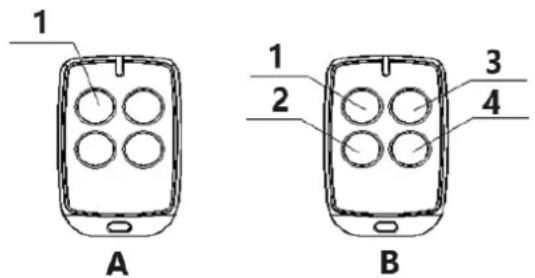

A: Eénkanaalsmodus:

1 - Openen / Sluiten / Stoppen

B: Vierkanaalsmodus:

1 – Openen; 2 – Stoppen; 3 – Sluiten; 4 – Enkele poort

Figuur 16

5.6.3 Speciale afstandsbedieningssleutelknop

Houd de combinatietoetsen voor 5S ingedrukt.

Combinatiesleutel "Stop" + "Enkele poort" - start het leren van de afstandsbediening.

5.7 Instellingen van de besturingskaart

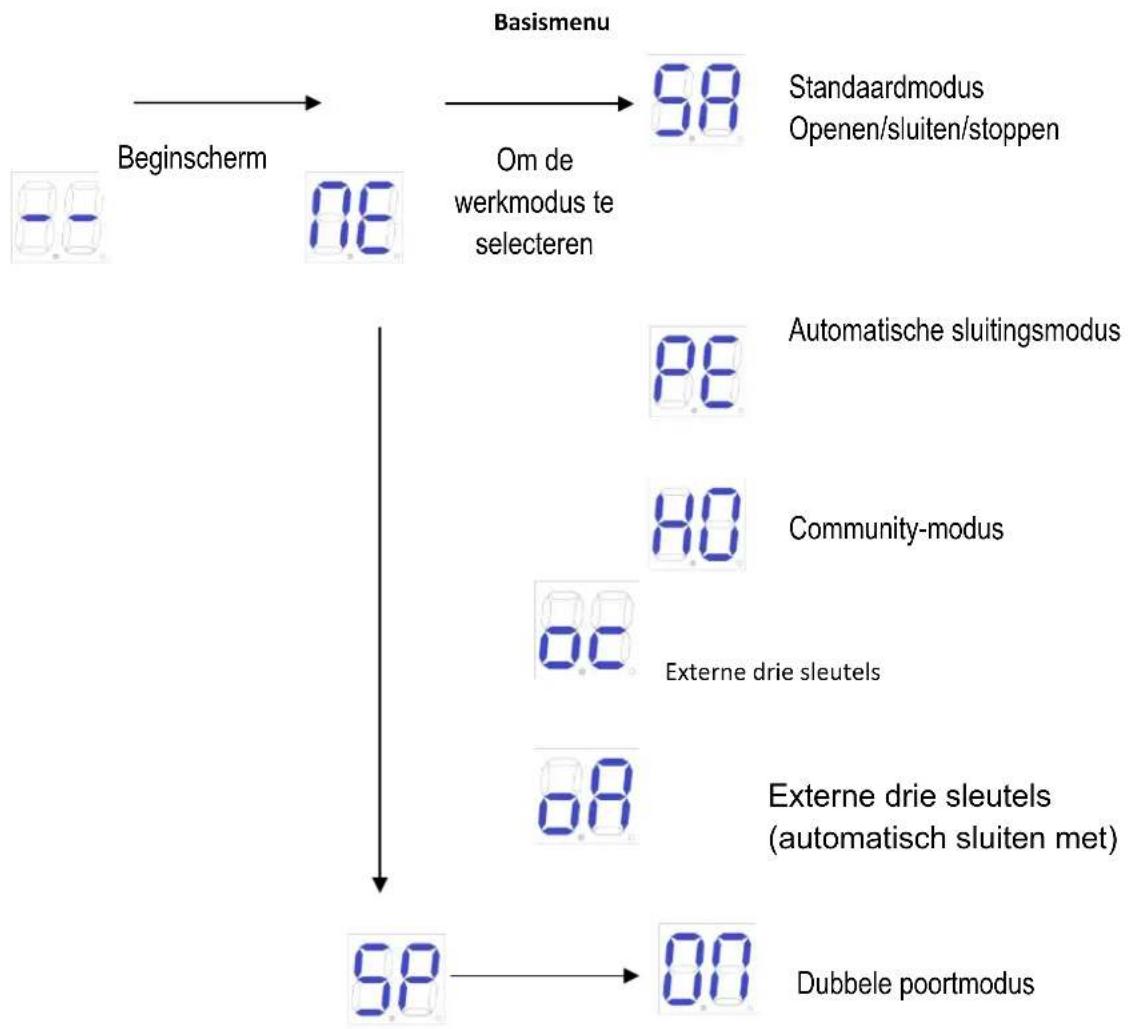

5.7.1 Basismenu

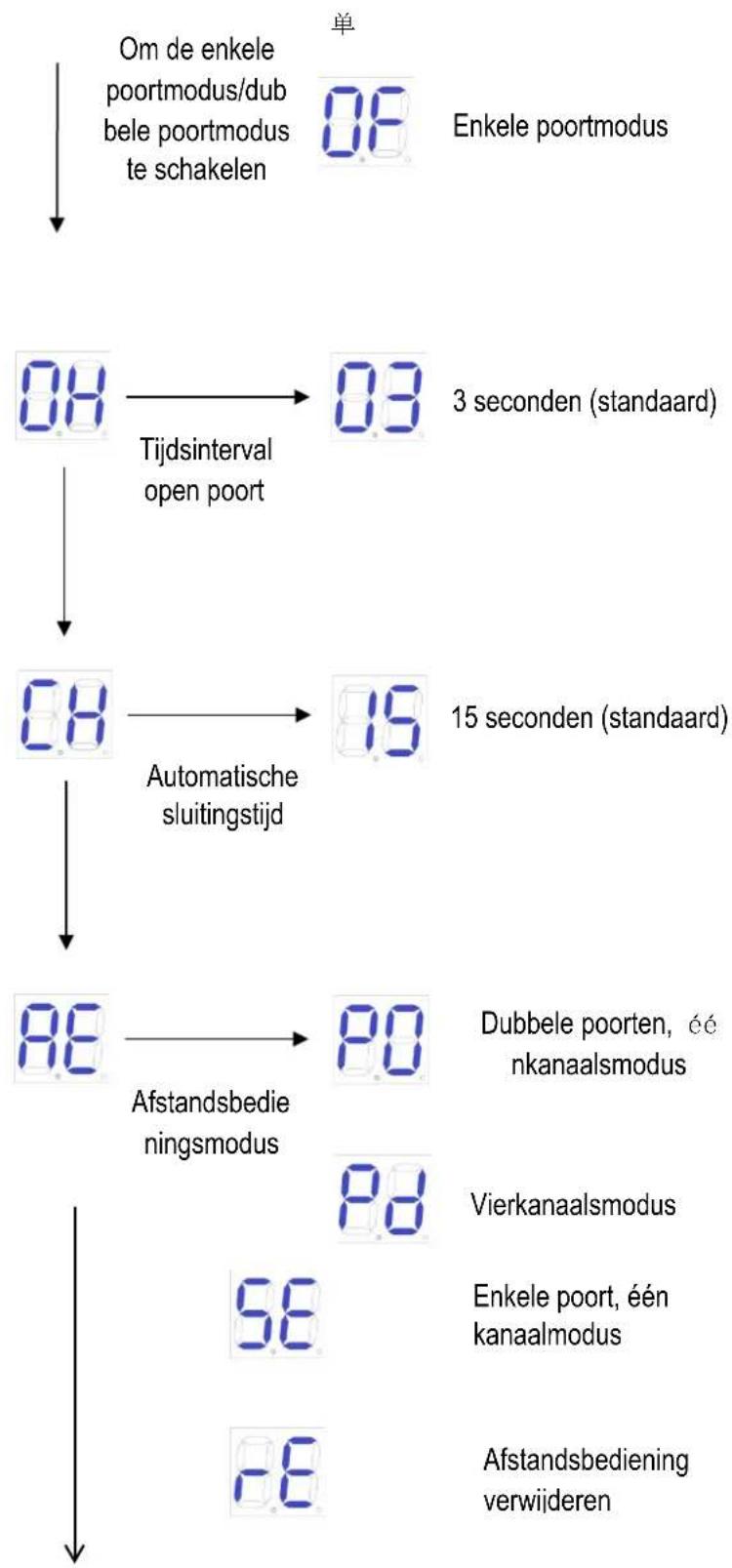

Druk op "PROG" om naar het basismenu te gaan;

Digitaal scherm toont "NE", selecteer andere functies van dit menu met de "+" en "-" knoppen.

Druk op "SET" om te bevestigen of om naar het submenu te gaan.

Om het menu te verlaten, drukt u op "PROG".

Als er gedurende één minuut geen opdracht wordt gegeven, wordt het menu automatisch afgesloten.


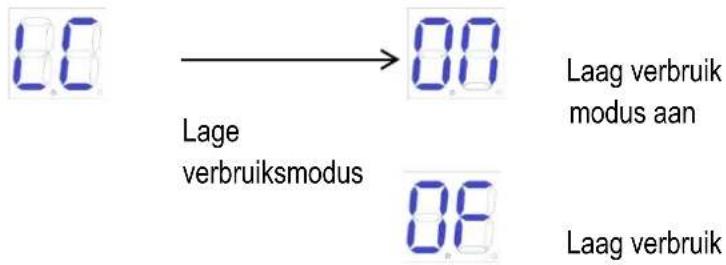

10.0 Lage verbruiksmodus 0.0 Laag verbruik modus aan 0.0 Laag verbruik

5.7.2 Basismenu-instructie

MenuDruk op "PROG" om naar het basismenu te gaan.	KeuzeDruk op "+" (omhoog) of "-" (omlaag) om te selecteren;Druk op "SET" om te bevestigen.	Standaard/Aandacht
Werkmodus	Standaardmodus; O/C/S(openen/sluiten/stoppen).O/S/C standaardmodus metautomatische sluitfunctie. Wanneer de poort opengaat, gaat deze automatisch dicht na de automatische sluitingstijd. Als er tijdens de wachttijd voor de automatische sluiting een commando "poort sluiten" wordt verzonden, wordt de automatische sluitingsfunctie geannuleerd.Community-modus (met automatische sluitfunctie). Wanneer de poort opengaat, wordt er pas gereageerd op een poortcommando als deze automatisch sluit. Als de gebruiker tijdens het sluitproces een poortcommando verzendt, gaat de poort weer open. Als tijdens de automatische sluitingswachttijd een poortcommando wordt verzonden, wordt deze wachttijd opnieuw berekend. Als de poort meer dan tien opeenvolgende keren niet volledig gesloten is, wordt de automatische sluitingsfunctie geannuleerd en wordt de poort gesloten door het opnieuw verzenden van het commandovoor het sluiten van de poort. Houd er rekening mee dat de poort in de gemeenschapsmodus nog steeds over een automatische sluitingsfunctie beschikt in geval van obstakels. Externe drie toetsen (open/dicht/stop) Externe drie toetsen o/p/s (automatisch sluiten met)	Standaardmodus; O/C/S(openen/sluiten/stoppen).
Schakelaar met enkele poort/dubbele poort	Dubbele poortmodus (standaard). Enkele poortmodus.	Dubbele poortmodus.
Tijdsinterval open poort	00-10: Tijdsinterval voor open poort is 0-10 seconden (standaard 3 seconden). Als het interval korter is dan 2 seconden, kan het elektrische slot niet worden gebruikt.	3 seconden.
Automatische sluitingstijd	De automatische sluitingstijd kan worden ingesteld op 15 (standaard), 30, 60, 90 seconden.	15 seconden.
Afstandsbedieningsmodus	Dubbele poorten, éénkanaalsmodus.Vierkanaalsmodus.Enkele poort, één kanaalmodus.Verwijder alle gekoppelde afstandsbedieningen	Dubbele poorten, éénkanaalsmodus.
Lage verbruiksmodus	Modus voor laag verbruik ingeschakeld( Als er geen handeling plaatsvindt in het beginscherm, gaat de besturingskaart na 1 minuut automatisch naar de modus voor laag verbruik. )Laag verbruiksmodus uitgeschakeld	Modus voor laag verbruik ingeschakeld

5.7.3 Geavanceerde menu-instructies

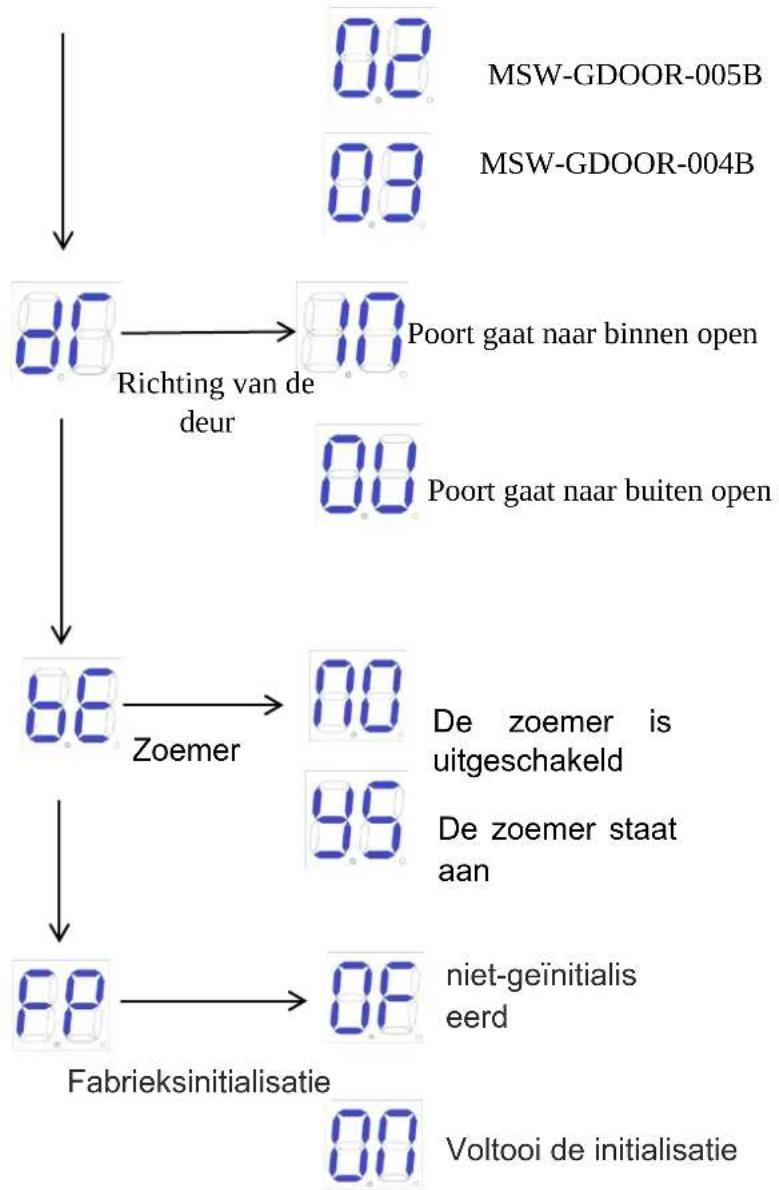

Houd "PROG" 2 seconden ingedrukt om naar het geavanceerde menu te gaan.

Op het digitale scherm wordt "TL" weergegeven, druk op "+" (omhoog) of "-" (omlaag) om te selecteren;

Druk kort op "SET" om te bevestigen of om naar het submenu te gaan.

Druk kort op "PROG" om af te sluiten.

Als er gedurende één minuut geen opdracht wordt gegeven, wordt het menu automatisch afgesloten.

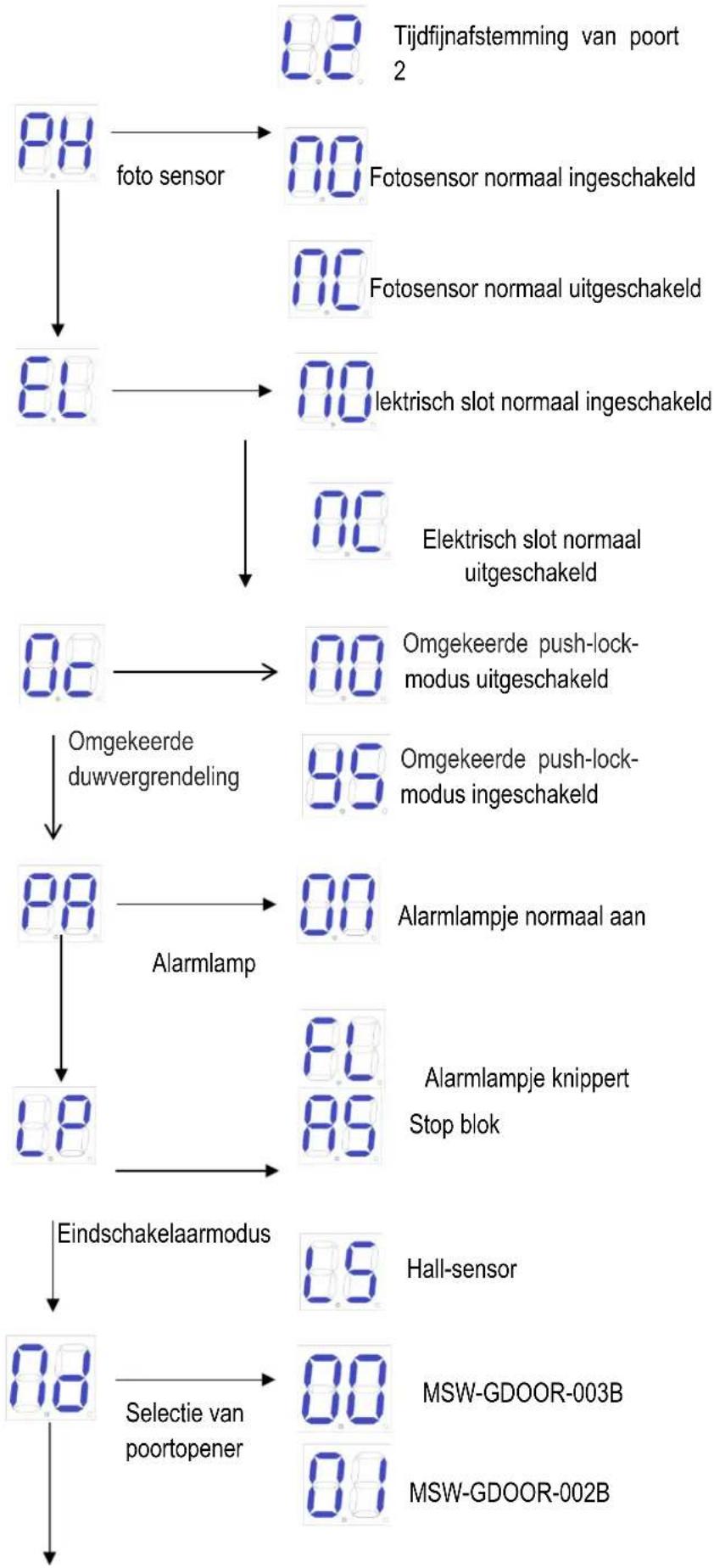

Geavanceerd menu

Elektrisch slot

5.7.4 Geavanceerde menu-instructies

MenuHoud "PROG" 2 seconden lang ingedrukt om naar het basismenu te gaan.	KeuzeDruk op "+" (omhoog) of "-" (omlaag) om te selecteren;Druk op "SET" om te bevestigen.	Standaard/Aandacht
Aanpassing van de reistijd	Tijd van poort1Tijd van poort2Tijdfijnafstemming van poort 1Tijdfijnafstemming van poort 2	Als de slag na automatisch leren niet ideaal is, kan deze handmatig worden aangepast. Hoe korter de tijd onder de weerstandslimiet, hoe groter de vertragingsafstand van de deur. En bij de Hall-limiet geldt: hoe korter de tijd, hoe korter de deurbeweging.
Foto sensor	N/C; fotosensor is normaal gesproken ingeschakeld. (standaard)VEE; fotosensor normaal uitgeschakeld.	NEE; fotosensor normaal ingeschakeld.
Elektrisch slot	Elektrisch slot is normaal gesproken ingeschakeld. (Standaard):lektrisch slot is normaal gesproken uitgeschakeld.	Elektrisch slot normaal ingeschakeld.
Omgekeerde duwvergrendeling	Omgekeerde push-lock-modus van Omgekeerde push-lock-modus ingeschakeld.(Wanneer het elektrische slot wordt gestart, zal M1 een stukje in de richting van de deur lopen om te voorkomen dat het elektrische slot vastloopt en niet meer kan worden geopend.)	Omgekeerde push-lockmodus uitgeschakeld
[IMAGE]Alarmlamp	Het alarmlampje is normaal gesproken aan. 24V-voeding. (Standaard)Het alarmlampje knippert normaal. 24V-voeding.	Het alarmlampje is normaal gesproken aan. 24V-voeding.
Eindschakelaarmodus	Stopblok. (standaard)Hall-sensor.	Stop blok.
Selectie van poortopener	MSW-GDOOR-003B.MSW-GDOOR-002B.MSW-GDOOR-005B.MSW-GDOOR-004B	MSW-GDOOR-005B.
Richting van de deur	Poort opent naar binnen (standaard)Poort gaat naar buiten open	Poort gaat naar binnen
Zoemer	De zoemer is uitgeschakeldDe zoemer is aan (als de netspanning normaal werkt, zoemt de zoemer kort en lang. Wanneer de batterij normaal wordt gebruikt, zoemt de zoemer gedurende 6 seconden en stopt dan. Als de batterij bijna leeg is, stopt de zoemer na 3 seconden. Wanneer de besturingskaart niet goed werkt, zoemt de zoemer snel en lang.)	De zoemer staat aan
Fabrieksinstelling	Annuleer de fabrieksinstellingen.Fabrieksinstelling voltooit.

6. Anderen

6.1 Onderhoud

Controleer elke maand of de poort normaal werkt.

Omwille van de veiligheid wordt aangeraden elke poort uit te rusten met een infraroodbeschermer, en regelmatige inspectie is ook vereist.

Lees alle instructies zorgvuldig door voordat u de poortopener installeert en in gebruik neemt.

Wij behouden ons het recht voor om de instructie zonder voorafgaande kennisgeving te wijzigen.

6.2 Foutmelding

Fouten die kunnen optreden als de deur correct werkt.

Verkeerde indicatie	Oorzaak van de foutDeur 1 Gehinderd bij het openen	Oplossing1. Controleer of er obstakels zijn bij het openen van deur 12. Pas de weerstandsgevoeligheid op de juiste manier aan3. Vergroot de vertragingsafstand op passende wijze
	Deur 2 Gehinderd bij het openen	1. Controleer of er obstakels zijn bij het openen van deur 22. Pas de weerstandsgevoeligheid op de juiste manier aan3. Vergroot de vertragingsafstand op passende wijze
	Deur 2 gaat moeilijk dicht	1. Controleer of er obstakels zijn als deur 1 gesloten is2. Pas de weerstandsgevoeligheid op de juiste manier aan3. Vergroot de vertragingsafstand op passende wijze
	Deur 2 gaat moeilijk dicht	1. Controleer of er obstakels zijn als deur 2 gesloten is2. Pas de weerstandsgevoeligheid op de juiste manier aan3. Vergroot de vertragingsafstand op passende wijze
	Infrarood ontkoppeling	1. Controleer de status van de infraroodinstellingen2. Of er occlusies zijn in het infrarood
	Deur 1 sluit eerder dan deur 2	1. Leer uw route opnieuw2. Pas het openingstijdsinterval aan
	De motor werkt te lang	1. Controleer of je het reisschema hebt voltooid2. Schade aan componenten van de hal
	Geen studietraject	Maak de reis opnieuw af

6.3 Problemen oplossen

Problemen	Mogelijke redenen	Oplossingen
De poort kan niet normaal openen of sluiten en het display licht niet op.	1. De stroom is uitgeschakeld.2. Zekering is doorgebrand.3. Voedingsbedrading besturingskaart met probleem.	1. Schakel de voeding in.2. Controleer de zekering, vervang de zekering als deze is doorgebrand.3.Herbedrading volgens instructies.
Het hek kan open maar niet dicht.	1. Probleem met de bedrading van de fotocel.2. Fotocelmontage met probleem.3. Fotocel wordt geblokkeerd door voorwerpen.4. De gevoeligheid van het obstakel is te hoog.	1.Als de fotocel niet is aangesloten, zorg er dan voor dat de 5 en 6, 5 en 7 kortsluiting maken; Als u een infraroodsensor aansluit, zorg er dan voor dat de bedrading correct is en dat de fotocel NC is2. Zorg ervoor dat de montagepositie van de fotocel onderling uitgelijnd kan worden.3.Verwijder het obstakel.4. Verminder de gevoeligheid van obstakels.
Afstandsbediening werkt niet.	1. Het batterijniveau van de afstandsbediening is laag.2. Het leren van de afstandsbediening is niet voltooid.	1. Vervang de batterij van de afstandsbediening.2. Voer het leren van de afstandsbediening opnieuw uit.
Druk op de knop OPEN, DICHT, de poort beweegt niet, de motor maakt geluid.	Het bewegen van de poort verloopt niet soepel.	Volgens de werkelijke situatie om de motor of de poort aan te passen.
Lekkageschakelaar geactiveerd.	Kortsluiting in de voedingslijn of kortsluiting in de motorlijn.	Controleer de bedrading.
De werkafstand van de afstandsbediening is te kort.	Signaal is geblokkeerd.	Sluit de externe ontvangerantenne aan, 1,5 meter boven de grond.
De poort beweegt naar de middenpositie om te stoppen of om te keren.	1. Motoruitgangskracht is niet genoeg.2. De gevoeligheid van het obstakel is te hoog.3.Gate ontmoet obstakel.	1. Controleer of het vermogen van de transformator normaal is. Als dit niet het geval is, vervang dan de transformator.2. Pas de TR2 aan.3.Verwijder het obstakel.
