KÄYTTÖOHJE GDOOR-003B MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Hyvät käyttäjät

Kiitos, että valitsit tämän tuotteen. Lue käyttöohje huolellisesti ennen kokoamista ja käyttöä. Älä jätä käyttöohjetta pois, jos lähetät tämän tuotteen kolmannelle osapuolelle.

1. Turvallisuusohjeet

• Lue tämä käsikirja huolellisesti ennen asennusta, ja se sisältää tärkeitä tietoja asennuksesta, käytöstä, huollosta ja turvallisuudesta.
• Tämän oppaan mukaiset määrittelemättömät toiminnot eivät ole sallittuja, virheellinen käyttö voi vahingoittaa tuotetta, jopa aiheuttaa loukkaantumisia tai omaisuusvahinkoja.
• Mahdollisen vaaran huomioon ottamiseksi kääntöoven käyttölaitteen asennuksen tai käytön aikana on asennuksessa noudatettava tiukasti rakennusstandardia ja sähköistä käyttötapaa.
• Varmista ennen asennusta, että käytettävä jännite vastaa tämän tuotteen syöttöjännitettä. Tarkista, että vuotosuojakytkin on asennettu ja maadoitusjärjestelmä on oikea.
• Tarkista, tarvitaanko lisälaitteita tai materiaaleja erityisvaatimusten täyttämiseksi.
• Pakkausmateriaalin hävittämisen tulee tapahtua paikallisten määräysten mukaisesti.
• Älä vaihda muita osia paitsi tässä oppaassa määriteltyjä. Määrittämättömät muutokset voivat aiheuttaa toimintahäiriön. Tästä aiheutuvat tuotteelle aiheutuneet vahingot eivät ole yhtiön vastuulla.
• Älä vuoda vettä tai nestettä ohjaimeen tai muihin avoimiin laitteisiin. Katkaise virta välittömästi, jos jokin mainittu tapaus tapahtuu.
• Pidä tämä tuote poissa kuumuudesta ja avotulesta. Tai se voi vahingoittaa osia; aiheuttaa vian tai muita vaaroja.
• Varmista, ettei ajoneuvojen, matkustajien tai esineiden läpi kulje kääntöportin liikkuessa.
• Leikkauksenestolaitteet, kuten infrapunasuojakytkin, on asennettava henkilö- ja omaisuusvahinkojen välttämiseksi. Yritys ei ole vastuussa mistään niistä aiheutuneista vahingoista tai onnettomuuksista.

• Tämän tuotteen asennuksen, käytön ja huollon tulee suorittaa ammattilaisten tehtävä.

• Lapset eivät saa koskettaa ohjauslaitteita tai kaukolähettimiä.

• Varoituskyltti on sijoitettava jonnekin kääntöporttiin kansallisen standardin mukaisesti.

• Säilytä tämä ohje oikein tulevaa tarvetta varten.

• Pakkausluettelo (vakio)

Järj. nro	Kuva Nimi Määrä
1		Pääkone 2
2		Ohjausyksikkö 1
3		Manuaalinen vapautuspalkki 1
4		Kaukosäädin 2
5		seinäteline 4
6		Etuasennusteline 2
7		Liitosteline 2
8		Kiinnitysruuvi (lyhyt) 2
9		Kiinnitysruuvi (pitkä) 2
10		Ruuvi M8×25 4
11		Mutteri M8 6
12		Rajoitustulppa 1
13		Jousialuslevy ∅12 2
14		tiiviste 2

Pakkausluettelo (valinnainen)

Järj. nro	Kuva Nimi Määrä
1		Infrapuna-anturi 1
2		Langaton näppäimistö 1
3		Hälytyslamppu 1
4		Sähköinen lukko 1
5		Säilytysakku 2

1. Tekniset parametrit

Tuotteen nimi	Kääntöportin automaatio
Malli	MSW-GDOOR-003B
Virtalähde	230V/50Hz; 110V/60Hz
Moottorivoima	62W
Portin liikkumisnopeus	22-26 s / 90°
Max. yksisiipinen paino	400 kg
Max. yhden siiven pituus	4 m
Max. männän isku	45 cm
Max. pakottaa	3800 N
Kaukosäätimen etäisyys	30 m
Akku (valinnainen)	DC24V (4,5Ah tai 9Ah)
Työtehtävä	S2, 30 min
Työskentelylämpötila	-20°C - +70°C

4. Asennus

Kääntöoven avaaja soveltuu alle 400 kg painaviin yksilehtiportteihin ja alle 4 metrin pituuteen. Ajotila

yhdistää kierukka- ja kierukkavaihteet yhdistämään ruuvitangon voimansiirron. Tämä portin avaaja on asennettava kotelon tai pihan sisään suojaksi.

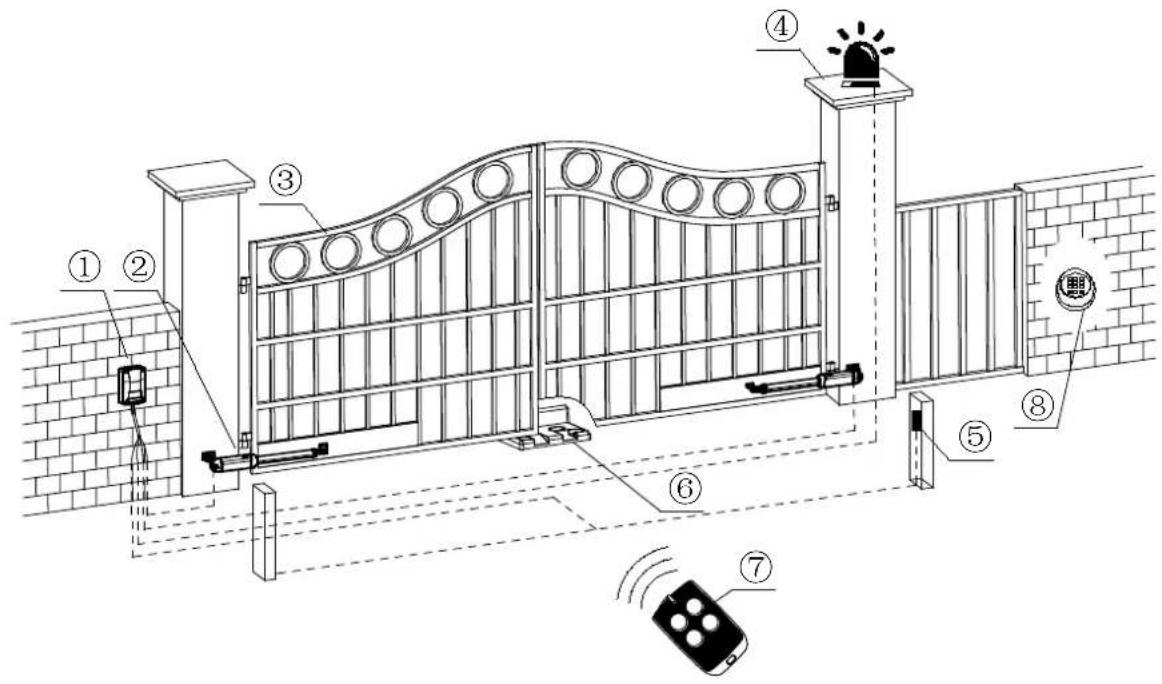

4.1 Asennuspiirustus

① Ohjausyksikkö ③ Portti ⑤ Infrapuna-anturi (valinnainen) ⑦ Kaukosäädin
② Portin avaaja④ Hälytyslamppu (valinnainen)⑥ Rajoitustulppa⑧ Langaton näppäimistö (valinnainen)

4.2 Pääkoneen ja lisävarusteiden koko

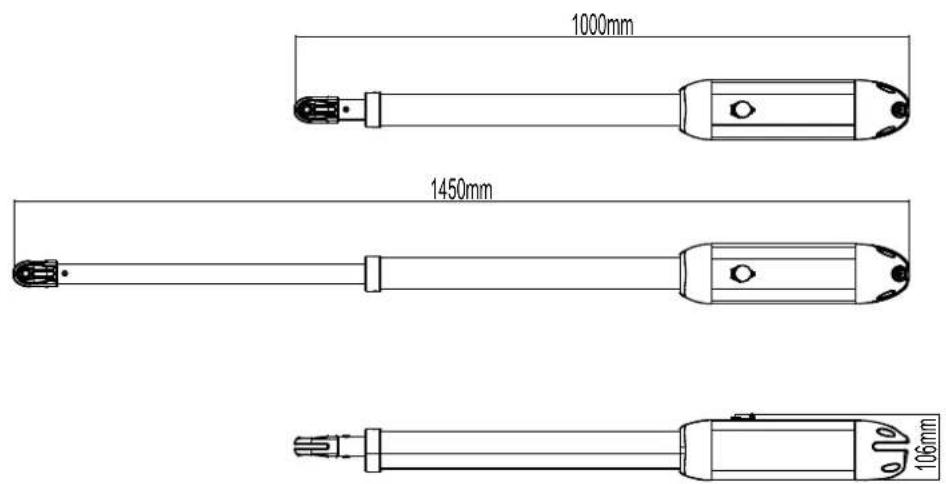

4.2.1 Pääkoneen koko

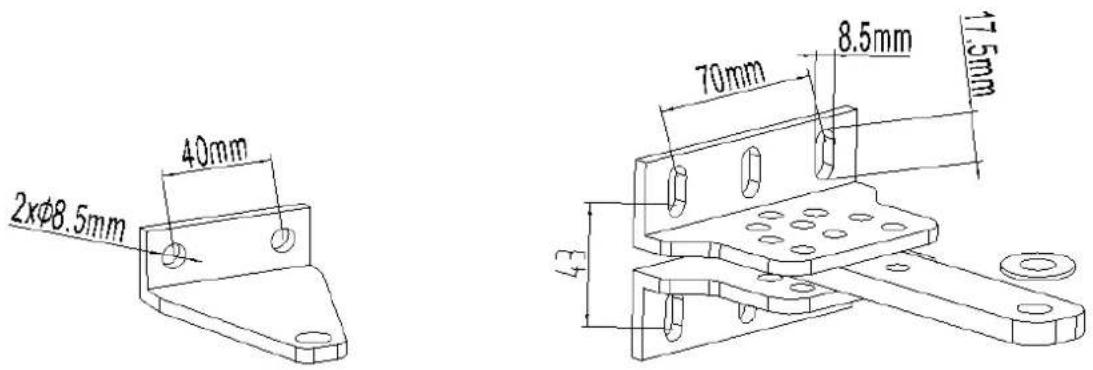

4.2.2 Asennuslevyn koko

Etuasennusteline seinäteline
Kuva 3

4.3 Asennusvaiheet

4.3.1 Valmistelu ennen Pääkoneen asennus

a) Varmista ennen ovenavaajan asentamista, että ovi on asennettu oikein, varmista, että ovea voidaan käyttää manuaalisesti sujuvasti ja oven rajoitin voi tehokkaasti estää oven jatkamisen.
b) Pidä 40-50 mm etäisyys oven pohjan ja maan välillä sähkölukon asentamista varten. Jos sähkölukkoa ei tarvita, oven pohjan ja maan välisen etäisyyden tulee olla ≥20 mm.
c) Kahden pääkoneen suositeltu asennuskorkeus on noin 300–800 mm maanpinnan yläpuolella, ja varmista, että kiinnityskannattimilla on luotettavat kiinteät kohdat.

Kaapeli haudata.

Varmistaaksesi ovenavaajan normaalin toiminnan ja suojataksesi kaapelia vaurioilta, käytä kahta PVC-putkea moottori- ja virtakaapelien sekä ohjauskaapelien hautaamiseen erikseen. Toinen PVC-putki moottori- ja tehokaapeleille, toinen ohjauskaapeleille.

Asennuskiinnikkeiden kiinnitys

Pääkoneiden tiukan asentamiseksi on suositeltavaa käyttää laajennusruuveja kiinnityskannattimien kiinnittämiseen.

4.3.2 Lisävarusteiden asennus

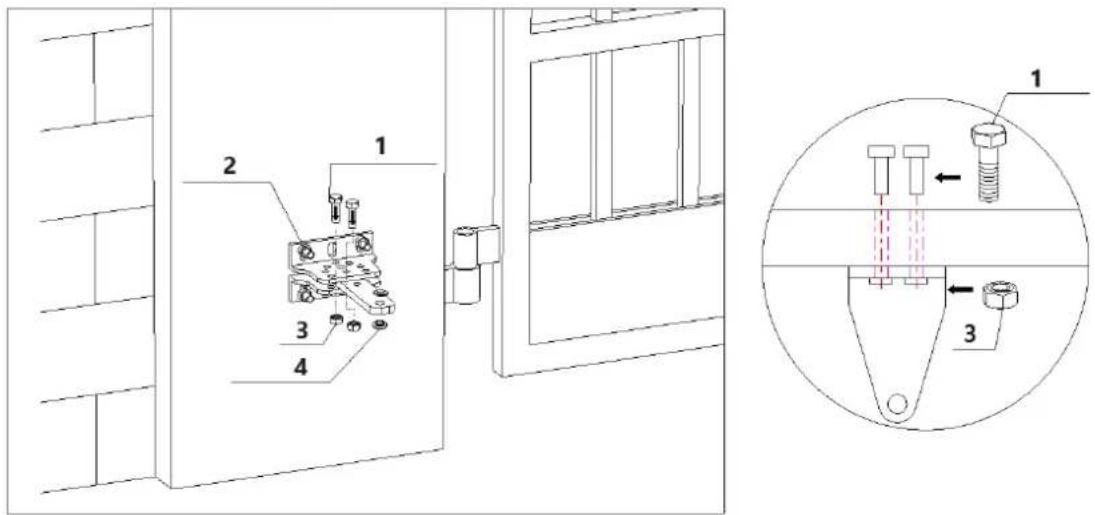

a) Ennen kuin asennat pääkoneet, asenna ensin seinäkiinnike seinään, kiinnitä sitten liitäntäteline ja lopuksi asenna etukiinnike oveen.

Huomautus: Tunnista kaltevuus ennen kiinnitystä varmistaaksesi, että etukiinnike ja

liitäntäkannatin ovat samalla tasolla.

1 – kuusioruuvi; 2 – laajennusruuvi; 3 – mutteri; 4 – Nylontiiviste

Kuva 4

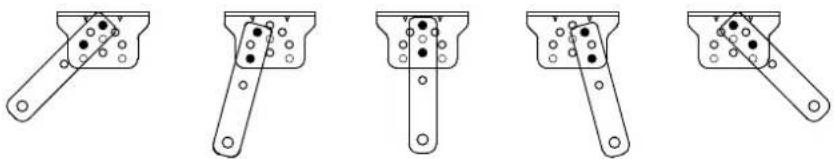

b) Kytkentäteline ja seinäteline voidaan liittää eri ehtojen mukaan, katso kuva 5.

c) Käyttäjien tulee valmistaa sähkökaapelit ohjausrasiaa ja pääkoneita varten itse erilaisten asennusympäristöjen vuoksi. Ohjauskotelon virransyöttökaapelin johtimien tulee olla enemmän kuin 3, moottorikaapelin ytimiä on 2. Jos käyttäjien on asennettava ulkoisia lisävarusteita, kuten sähkölukko, infrapuna-anturi, hälytyslamppu, ulkoinen painikekytkin jne., lisää upotettuja kaapeleita vastaavasti, varmista, että sähkölukkokaapelin poikkileikkaushalkaisija on yli 1,5 mm², muiden kaapeleiden halkaisija on yli 0,5 mm². Käyttäjien tulee määrittää kaapelin pituus asennustilanteidensa mukaan.

Huomautus: PVC-putken poistoaukon tulee olla alaspäin, jotta sadevesi ei pääse virtaamaan putkeen kaapelia pitkin.

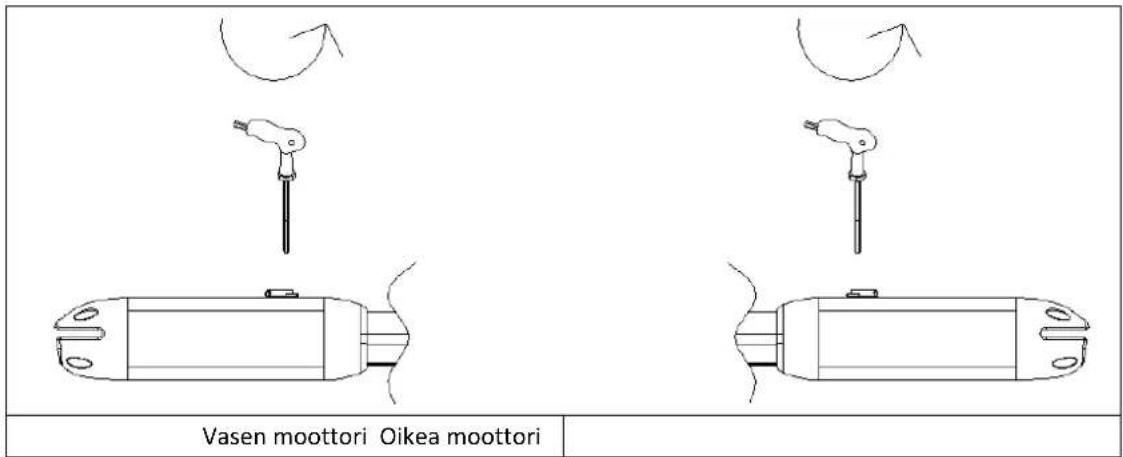

d) Avaa kahden pääkoneen lukitus ennen asennusta. Avaustapa: Irrota kansi, aseta se manuaalinen vapautustanko, kierrä tankoa, kunnes se vapautuu, kuten kuvassa 6, ja käännä sitten teleskooppivartta, huomaat sen venyvän helposti.

Vasen moottori Oikea moottori

Kuva 6

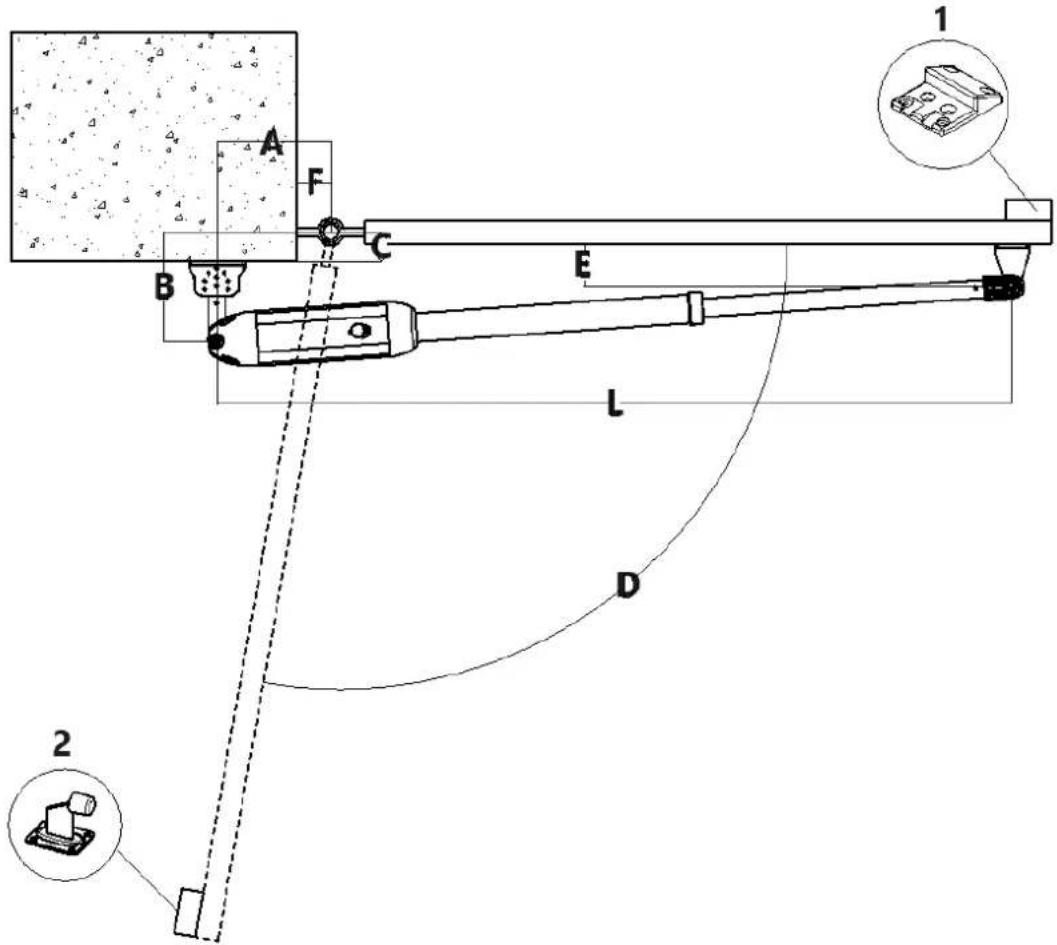

4.3.3 Pääkoneen asennus

Katso Kuva 7 kiinnittääksesi pääkoneen peräpään ja liitoskannattimen asennusruuveilla ja säädä sitten käsin teleskooppivarsi sopivaan pituuteen, lopuksi kiinnitä teleskooppivarren liitin ja etukiinnike asennusruuveilla. Vedä ovea asennuksen jälkeen varmistaaksesi, että liike on joustava ilman jumiutumista.

1 – Kiinnitysruuvi (pitkä); 2 – Jousialuslevy; 3 – Tiiviste; 4 – Kiinnitysruuvi (lyhyt); 5 - mutteri

Kuva 7

Asennussuunta: ovi avautuu sisäänpäin.

1 - HUOMAA: rajoittamattomassa versiossa on oltava rajoitin.
2 – On suositeltavaa asentaa turvatulpalla (käyttäjän tulee valmistella itse).

Kuva 8

	A (mm)	B (mm)	C (mm)	D max	L (mm)
KOKO	240	115	15	100^	1400
	220	125	25	100^	1440
	200	135	35	100^	1420
	180	145	45	90^	1420

Taulukko 1 Suositeltu asennusasento

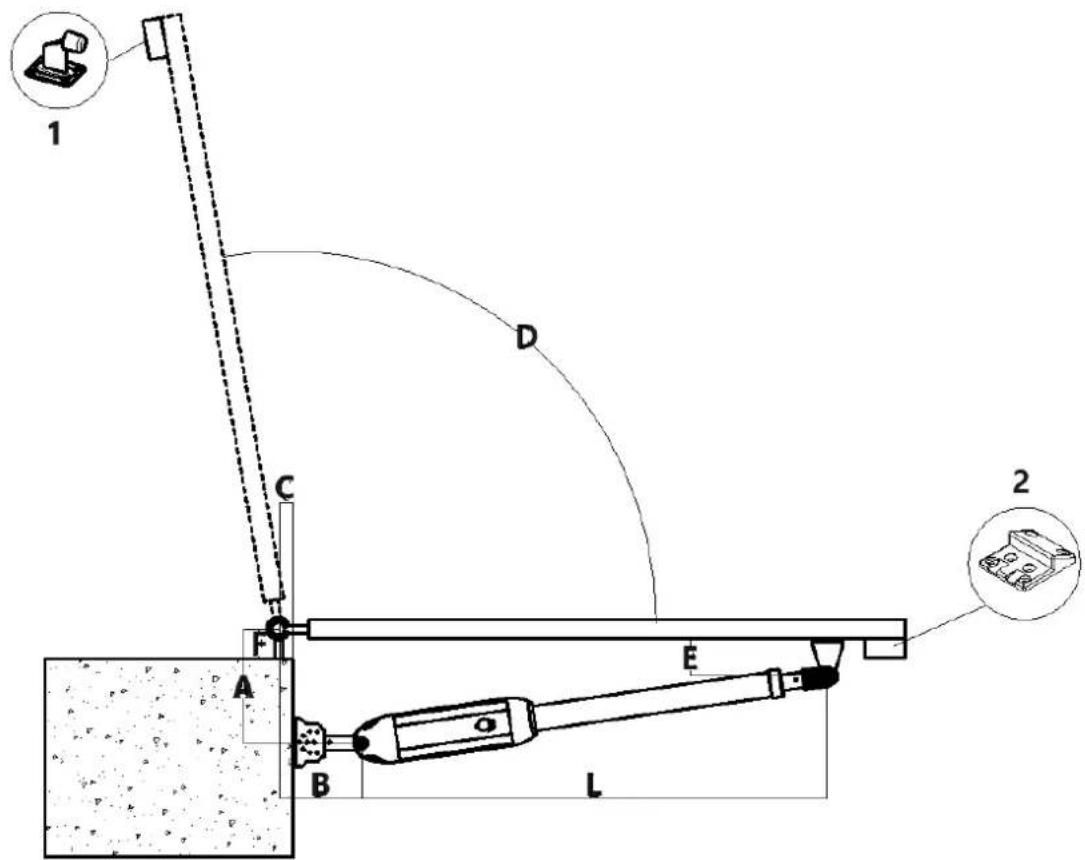

Asennussuunta: ovi avautuu ulospäin.

1 C D A B E L 2

1 - On suositeltavaa asentaa turvatulpalla (käyttäjien tulee valmistella).

2 - HUOMAA: rajoittamattomassa versiossa on oltava asennettuna rajoitin

Kuva 9

	A(mm)	B(mm)	C(mm)	D max	L(mm)
KOKO	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

Taulukko 2 Suositeltu asennusasento

Huomautus: Arvon B on oltava lähellä arvoa A tai yhtä suuri kuin se, jotta saavutetaan paras mekaaninen hyöty.

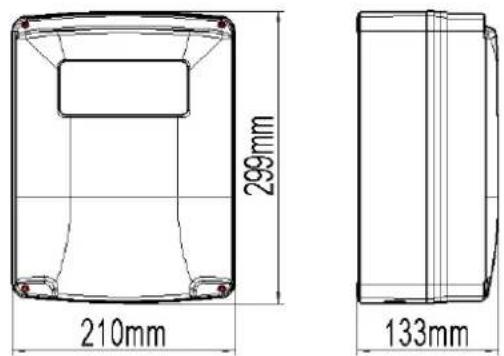

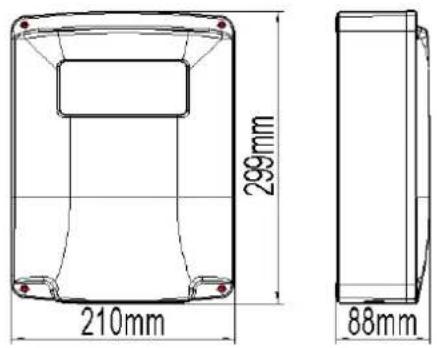

4.3.4 Ohjauslaatikon koko

Ohjauslaatikko ilman sisäänrakennettua akkua

Ohjauslaatikko sisäänrakennetulla akulla
Kuva 9

Varoitus

• Turvallisuuden takaamiseksi asenna rajoitin sulkemisasentoon, kun ovi avautuu sisäänpäin (kuten kuvassa 8).
• Ennen kuin asennat pääkoneen, varmista, että pääkone ja komponentit ovat hyvässä mekaanisessa suorituskyvyssä ja että ovea voidaan käyttää manuaalisesti joustavasti.
• Yksi ohjausyksikkö voi valinnaisesti käyttää yhtä pääkonetta tai kahta pääkonetta.
• Maavuotokatkaisin on asennettava paikkaan, jossa portin liike näkyy, ja ohjausrasian vähimmäisasennuskorkeuden tulee olla yli 1,5 m, jotta lapset eivät koske niihin.
• Tarkista asennuksen jälkeen, onko mekaaninen ominaisuus hyvä vai ei, onko portin liike joustava vai ei lukituksen avaamisen jälkeen ja onko infrapuna-anturi (valinnainen) asennettu oikein ja tehokkaasti.

5. Johdotus ja virheenkorjaus

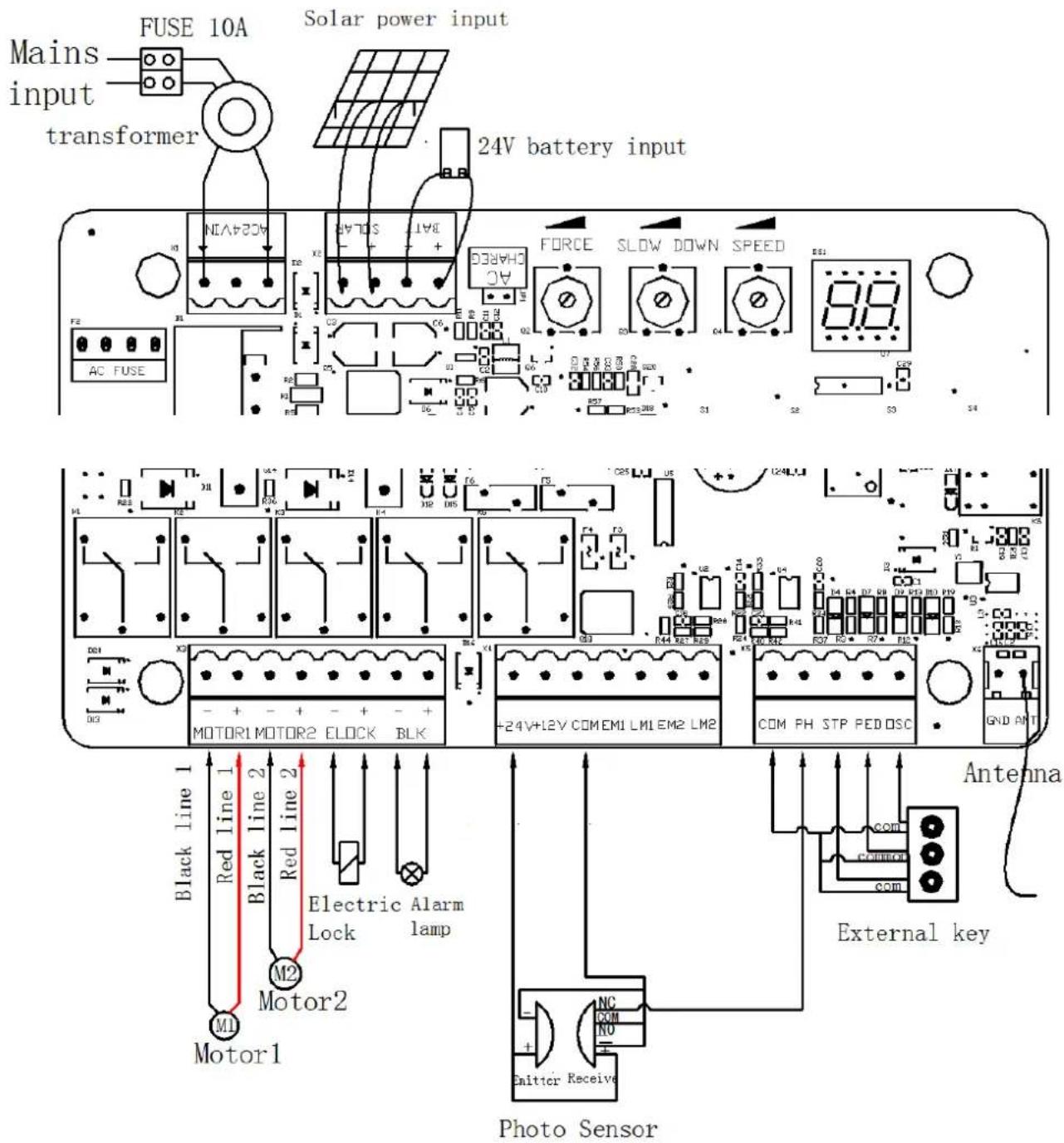

5.1 Kytkentäohjeet

Mains input transformer FUSE 10A Solar power input 24V battery input AC FUSE F2 AC K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 FORCE SLOW DOWN SPEED 88 S0 S1 S2 S3 S4 R0 R1 R2 R3 R4 R5 R6 R7 R8 R9 R10 R11 R12 R13 R14 R15 R16 R17 R18 R19 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 +24V+L2V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT Antenna Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 External key Photo Sensor

Kuva 11

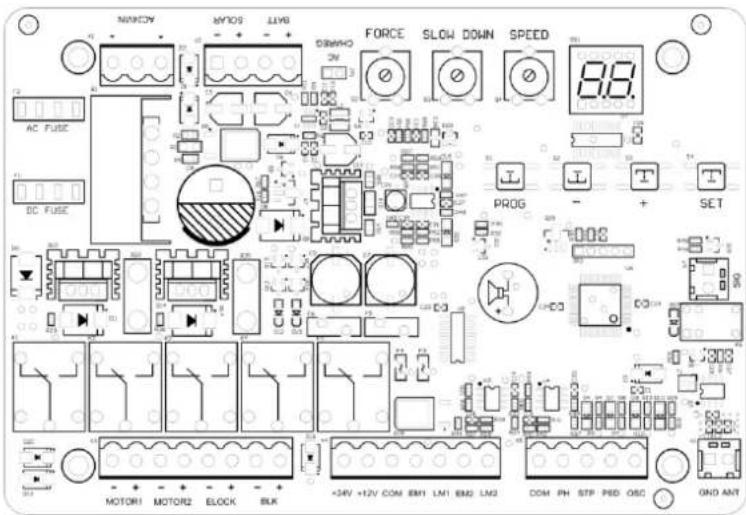

5.2 Ohjauslevyn piirustus ja ohjeet

NANCOV SOS INT DCBMO FORCE SLOW DOWN SPEED 38. AC FUSE BC FUSE PROG - + SET MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 DOM PH STP PED OSC OND ANT

Kuva 12

Terminaali	Kuvaus
1. AC24VIN	24 VAC virtalähde
2. +SOLAR-	Aurinkoenergian syöttö
3. +BATT-	24 V akun syöttö
4. PAKOTTAA	Vastarintavoima
5. HIDASTA	Hidas pysähdysmatka
6. NOPEUS	Liikkumisnopeus
7. MOOTTORI 1	Moottori1 lähtö
8. MOOTTORI 2 Moottori2 lähtö
9. -ELOCK+	Sähkölukon lähtö
10. -BLK+	Hälytyslampun lähtö (Huomaa: kiinnitä huomiota negatiiviseen ja positiiviseen.)
11. +24V 24 V lähtö positiivinen
12. +12V 12 V ulostulo	positiivinen (ei lähtöä lepotilassa)
13. EM1	Motor1 Hall-anturin teho
14. LM1	Motor1 Hall-anturin rajasignaalin tulo
15. EM2	Motor2 Hall-anturin teho
16. LM2	Motor2 Hall-anturin rajasignaalin tulo
17. PH	Valokuvaanturin tulo aktiivinen
18. PED	Yhden portin/jalankulkijan tilan tulo aktiivinen
19. OSC	Yksikanavainen tulo aktiivinen
20. MUURAHAINEN	Antenni
21. COM	Yleistä
22. SIG	Signaali sulkeutuu normaalisti vasta, kun ovi on paikallaan

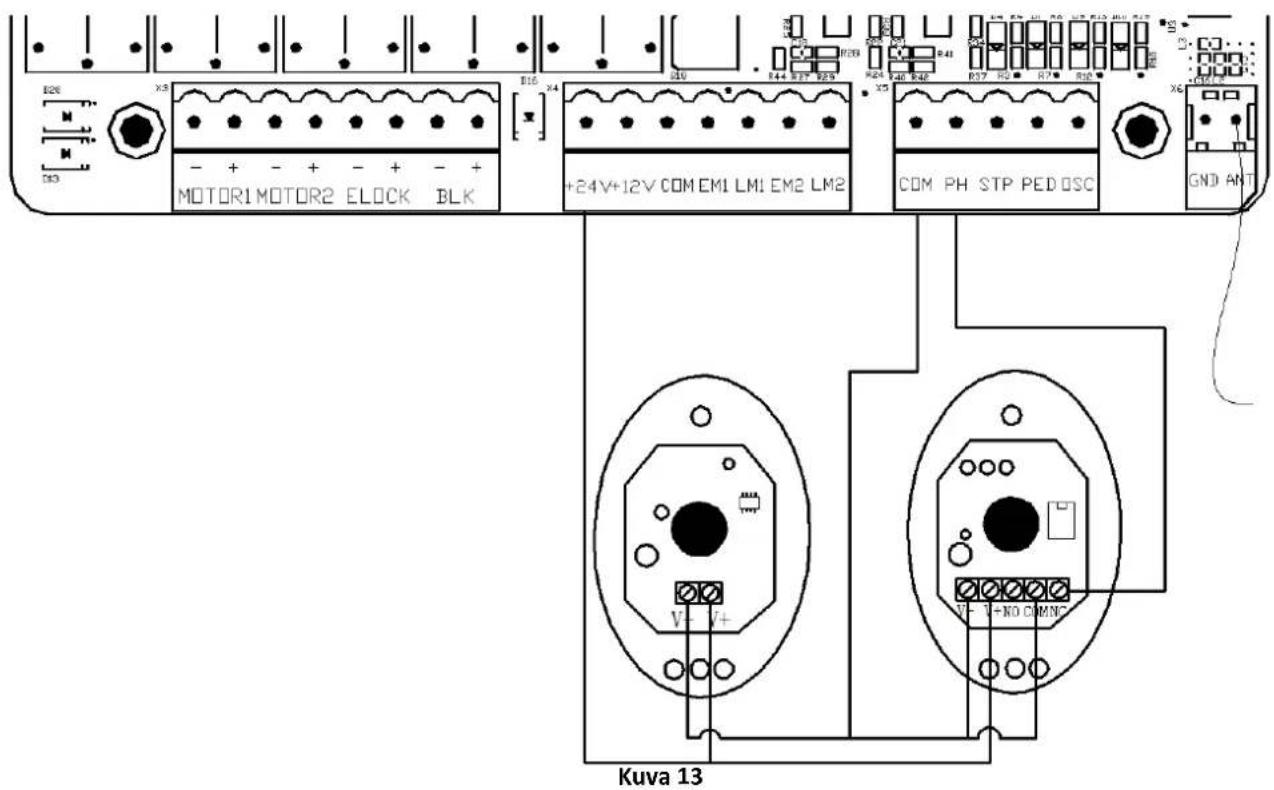

Valokuvaanturin kytkentäohjeet

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT Kuva 13

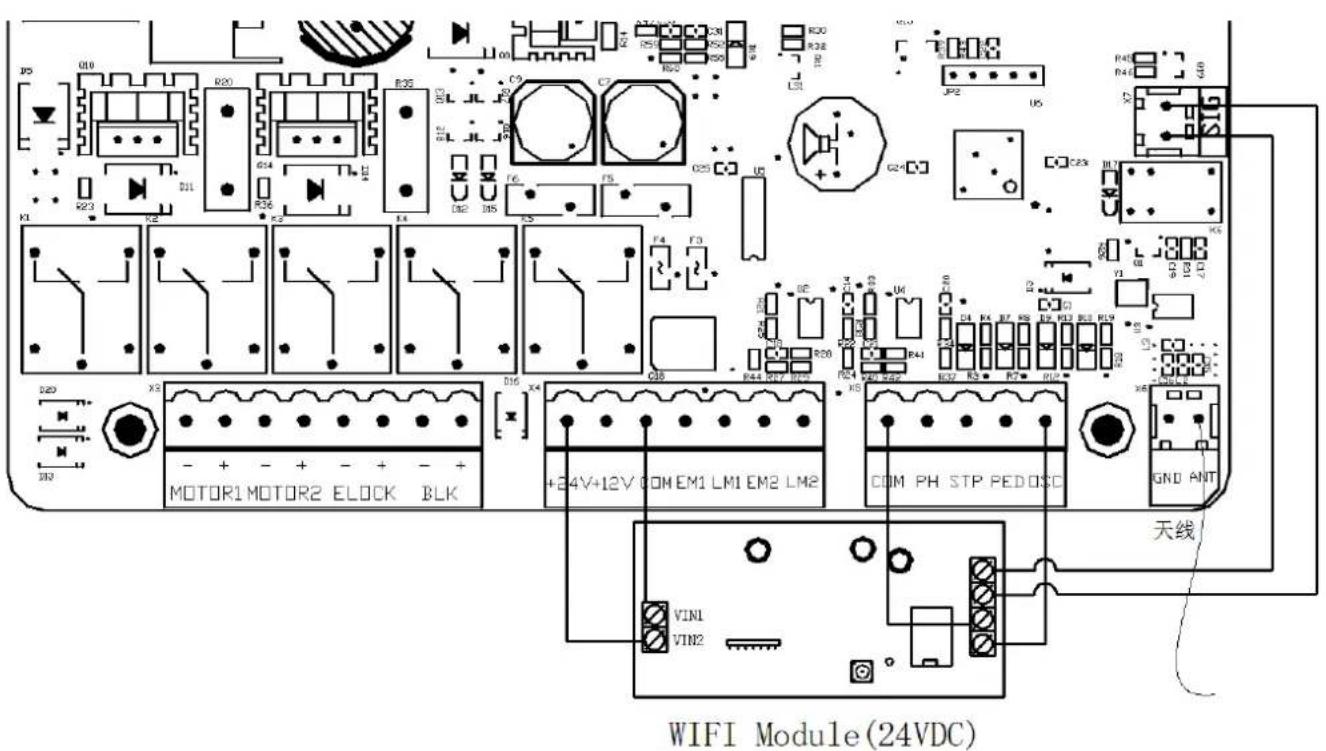

WIFI-moduulin kytkentäohjeet

WIFI Module(24VDC) VIN1 VIN2 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PEDOSC GND ANT 天线 X5 X4 X3 X2 X1 K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 R20 R21 R22 R23 R24 R25 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 C23x C24x C25x C26x C27x C28x C29x C30x C31x C32x C33x C34x C35x C36x C37x C38x C39x C40x

Kuva 14

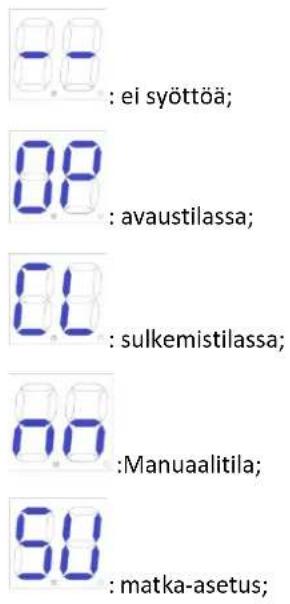

5.3 Digitaalisen näytön asetukset

Ohjauskortin toimiessa käyttäjät voivat tarkistaa ovenavaajan toimintatilan ohjauskortin digitaalisesta näytöstä.

-8 : ei syöttöä; 08 : avaustilassa; 01 : sulkemistilassa; 09 : Manuaalitila; 50 : matka-asetus;

5.4 Matka-asetukset (ERITTÄIN TÄRKEÄÄ)

Ensimmäisessä ovenavaajan asennuksessa asentajan on asetettava rajakytkimien auki- ja kiinniasennot kulkua varten.

5.4.1 Opi matka hätärajoitustilassa

Avaa portin molemmat puolet ja lukitse kytkin ja paina sitten ohjauskortin "+" -painiketta ja pidä sitä painettuna, kunnes digitaalisessa näytössä näkyy "SU". Tämän vaiheen jälkeen portti ensin juoksee kohti sulkemissuuntaa ja pysähtyy, minkä jälkeen portti avautuu automaattisesti. Kun kaksi kääntöporttia ovat täysin auki, portit sulkeutuvat automaattisesti toisen kerran ja ajoasetus on valmis, kun portit suljetaan. Jos portin hitaan aloitusnopeuden etäisyys ei ole sopiva, säädä "SLOW DOWN" -painiketta etäisyyden tarkistamiseksi.

Huomautus:

• Johdotus: pääkoneen 1 musta johto on kytketty MOOTTORIN 1 vasemmalle puolelle; Isäntäkoneen 1 ruskea kaapeli liitetään MOTOR1:n oikealle puolelle. Pääkoneen 2 musta kaapeli liitetään MOTOR2:n vasemmalle puolelle; Päämoottorin 2 ruskea kaapeli liitetään MOTOR2:n oikealle puolelle.
• Yhden oven tilassa isäntä muodostaa yhteyden MOTOR1:een.
• Jos portti pysähtyy yhtäkkiä ajon aikana, lisää vastusvoimaa.
• Jos portti ei pysähtynyt kohtaaessaan esteitä ajon aikana, vähennä vastusvoimaa asianmukaisesti.
• Asentajan on tehtävä matka-asetus uudelleen "SPEED"-trimmerin muuttamisen jälkeen.

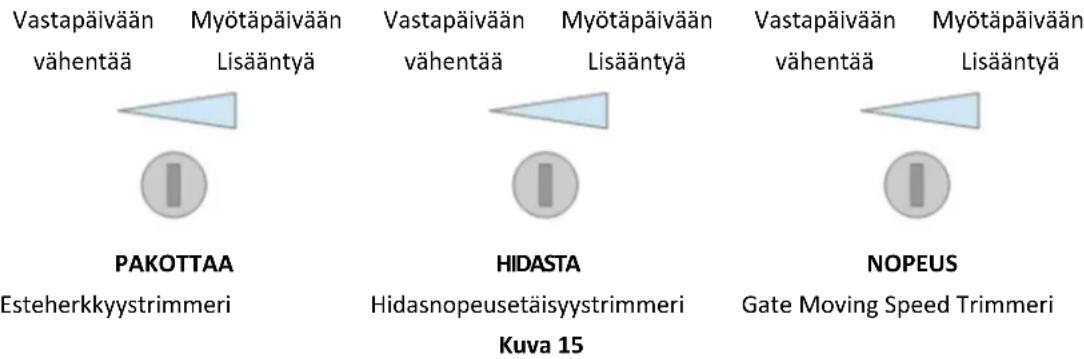

5.5 Trimmerien asetukset

Esteherkkyystrimmeri

Säätää esteen herkkyys -- myötäpäivään lisätäksesi, vastapäivään vähentääksesi esteen herkkyyttä. Jos ympäristössä on vaikutuksia, kuten kovaa tuulta, säädä trimmeri ympäristön mukaan.

Hidasnopeusetäisyystrimmeri

Hitaan nopeuden etäisyyden säätäminen - myötäpäivään lisätäksesi, vastapäivään pienentääksesi hitaan nopeutta. Älä aseta kovin lyhyttä hitaan nopeusmatkaa välttääksesi portin törmäyksen.

Gate Moving Speed Trimmeri

Portin liikenopeuden säätäminen - myötäpäivään kiihdyttääksesi, vastapäivään hidastaaksesi.

Trimmeriä voidaan säätää avaus- ja sulkemisaikaa muuttamaan. Tämä säätö on suoritettava loppuun ennen ajoasetusta.

Vastapäivään vähentää Myötäpäivään Lisääntyä PAKOTTAA Esteherkkyystrimmeri Hidasta Hidasnopeusetäisyystrimmeri Kuva 15 Myötäpäivään vähentää Vastapäivään vähentää Myötäpäivään Lisääntyä NOPEUS Gate Moving Speed Trimmeri

5.6 Kaukosäätimen oppiminen ja kaukosäätimen polstaminen

5.6.1 Kaukosäätimen oppiminen

Pidä "-" - painiketta painettuna, hälytysvalo jatkaa vilkkumista ja digitaalinen näyttö näyttää kaukosäätimen tilan -- " PO" -- kahden kääntöportin yksikanavainen tila; "Pd" - yhden portin nelikanavainen tila; Paina opittavan kaukosäätimen painiketta, digitaalinen näyttö näyttää nykyisen opitun kaukosäätimen numeron, sitten kaukosäätimen oppiminen on valmis. (Uuden parin oletus kaukosäädin on kahden kääntöportin yksikanavainen tila).

5.6.2 Poista kaukosäädin

Syötä "AE" digitaaliseen näyttöön ja valitse sitten "rE" poistaaksesi kaukosäätimet.

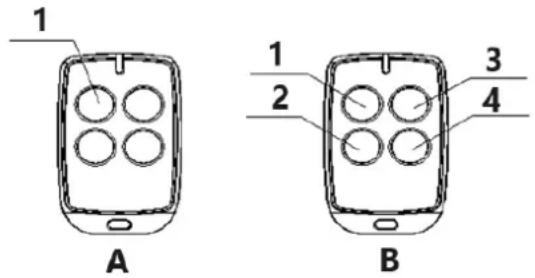

1 A 1 2 3 4 B

V: Yksikanavainen tila:
1 – Avaa / Sulje / Pysäytä
B: Nelikanavainen tila:

1 – auki; 2 – Pysäytä; 3 – Sulje; 4 – Yksi portti

Kuva 16

5.6.3 Erikoiskaukosäätimen avainpainike

Pidä 5S:n yhdistelmänäppäimiä painettuna.

"Stop" + "Single gate" -yhdistelmänäppäin - siirry kaukosäätimen oppimiseen.

5.7 Ohjauskortin asetukset

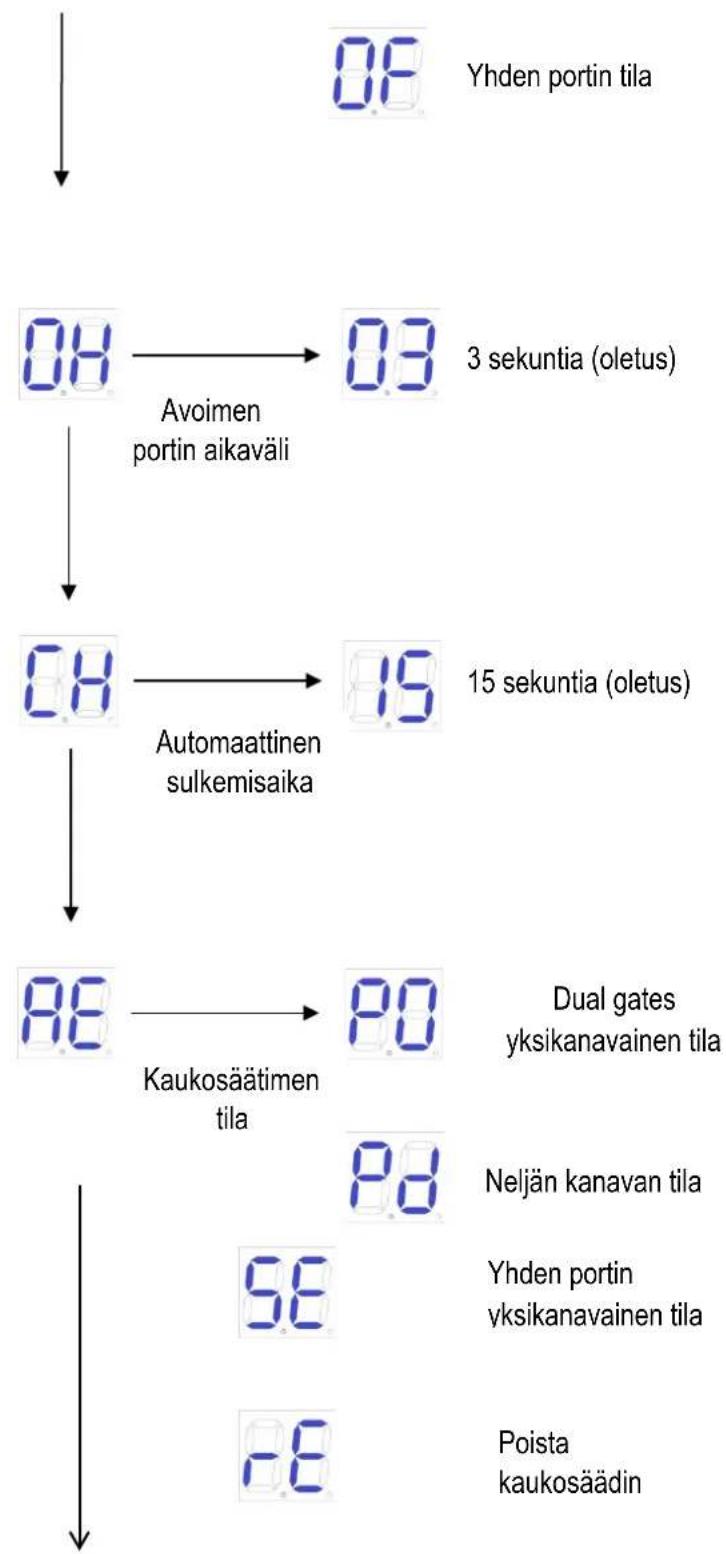

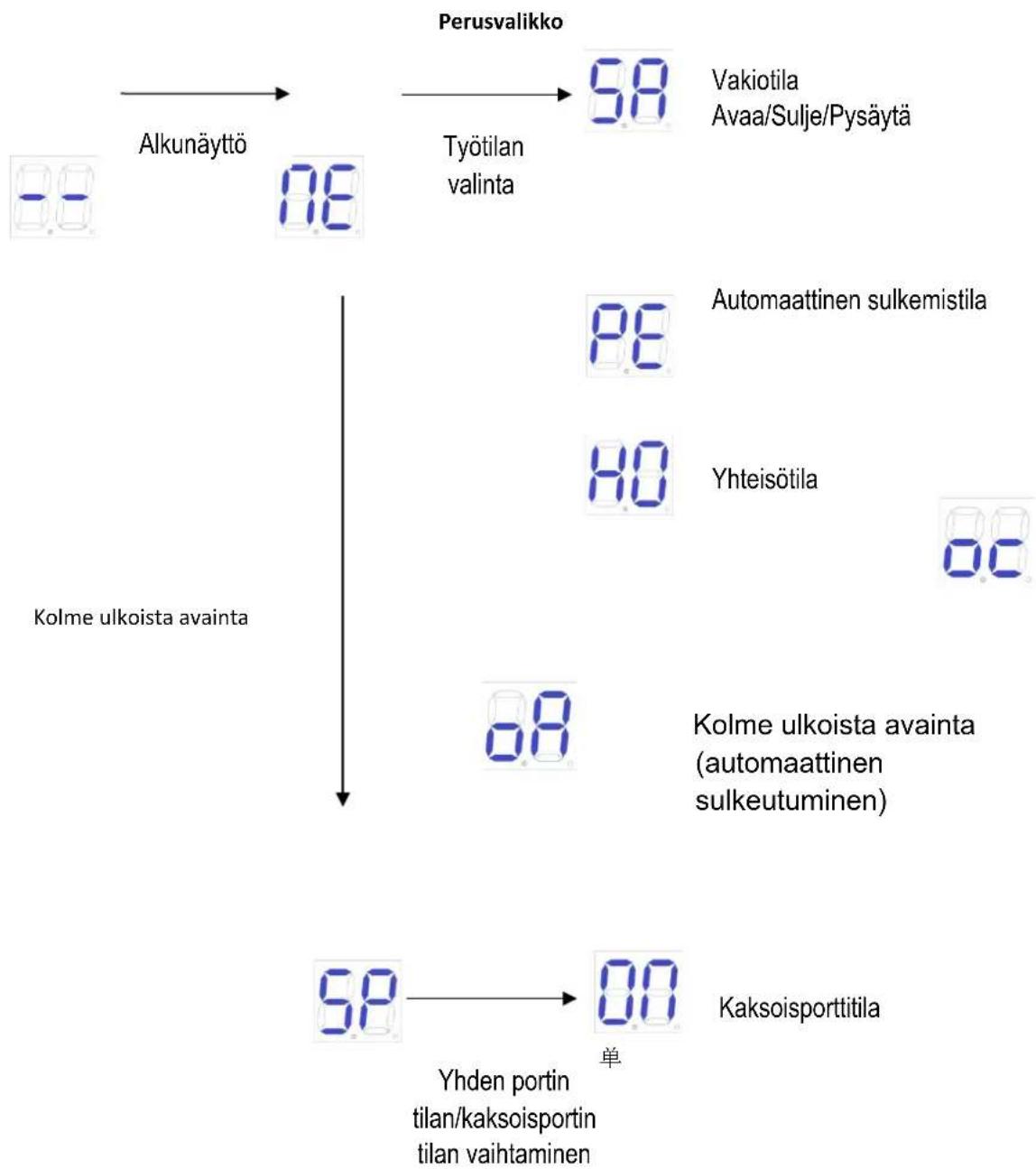

5.7.1 Perusvalikko

Paina "PROG" päästäksesi perusvalikkoon;

Digitaalinen näyttö näyttää "NE", valitse muut tämän valikon toiminnot "+" ja "-" - painikkeilla.

Paina "SET" vahvistaaksesi tai siirtyäksesi alivalikkoon.

Poistu valikosta painamalla "PROG".

Jos komentoja ei anneta minuuttiin, valikko poistuu automaattisesti.


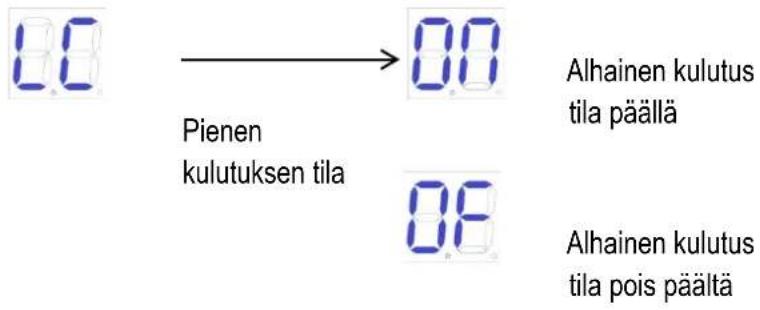

10.0 Pienen kulutuksen tila 00 Alhainen kulutus tila päällä 0F Alhainen kulutus tila pois päältä

5.7.2 Perusvalikon ohje

ValikkoPaina "PROG" päästäksesi perusvalikkoon.	VaihtoehtoPaina "+" (ylös) tai "-" (alas) valitaksesi;Paina "SET" vahvistaaksesi.	Oletus/Huomio
Työtila	(Avaa/Sulje/Pysäytä).sulkemistoiminnolla. Kun portti avautuu, se sulkeutuu automaattisesti automaattisen sulkeutumisajan jälkeen. Jos automaattisen sulkeutumisen odotusajan aikana lähetetään "sulje portti" -komento, automaattinen sulkemistoiminto peruuntuu.sulkeutumistoiminnolla). Kun portti avautuu, mihinkään portin komentoon ei vastata ennen kuin se sulkeutuu automaattisesti. Jos käyttäjä lähettää portin komennon sulkemisprosessin aikana, portti avautuu uudelleen. Jos portin komento lähetetään automaattisen sulkeutumisen odotusajan aikana, tämä odotusaika lasketaan uudelleen. Jos porttia ei ole suljettu kokonaan yli kymmeneen kertaan peräkkäin, automaattinen sulkemistoiminto peruuntuu ja portti suljetaan lähettämällä uudelleen portin sulkemiskomento. Huomaa, että yhteisötilassa portissa on edelleen automaattinen sulkemistoiminto esteiden kohtaamisen varalta.Kolme ulkoista avainta(avoin/sulje/pysäytys)Kolme ulkoista näppäintä o/p/s(automaattinen sulkeutuminen)
Yhden portin/kaksoisportinkytkin	Kaksoisporttitila (oletus).Yhden portin tila.	Kaksoisporttitila.
Avoimen portin alkaväli	00-10: Avoimen portin aikaväli on 0-10 sekuntia (oletus 3 sekuntia). Jos väli on alle 2 sekuntia, sähkölukkoa ei voi käyttää.	3 sekuntia.
Automaattinensulkemisaika	Automaattinen sulkeutumisaikavaoidaan asettaa 15 (oletus), 30, 60, 90 sekuntia.	15 sekuntia.
Kaukosäädintila	Dual gates yksikanavainen tila.Neljän kanavan tila.Yhden portin yksikanavainen tila.Poista kaikki pariksi liitetytkaukosäätimet	Dual gatesyksikanavainen tila.
Pienen kulutuksen tila	Pienen kulutuksen tila päällä(Kun aloitusnäytössä ei ole toimintoa,ohjauskortti siirtyy automaattisesti alhaisenkulutuksen tilaan 1 minuutin kuluttua.)Pienen kulutuksen tila pois päältä	Pienenkulutuksen tila päällä

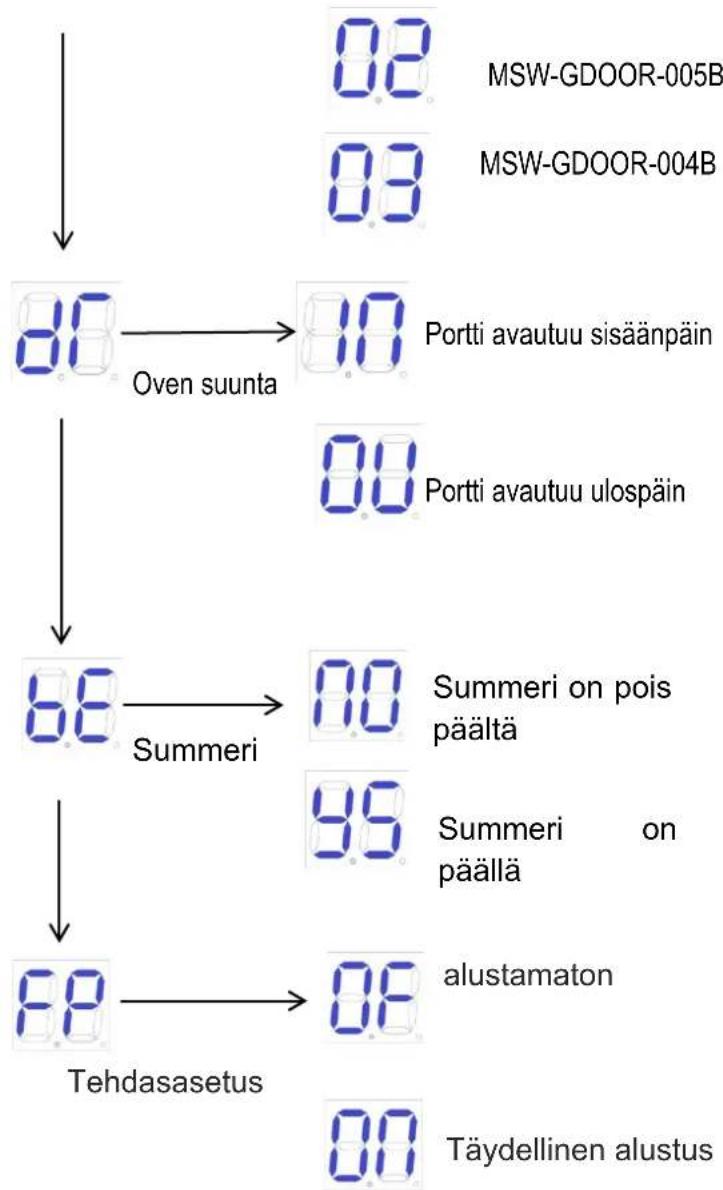

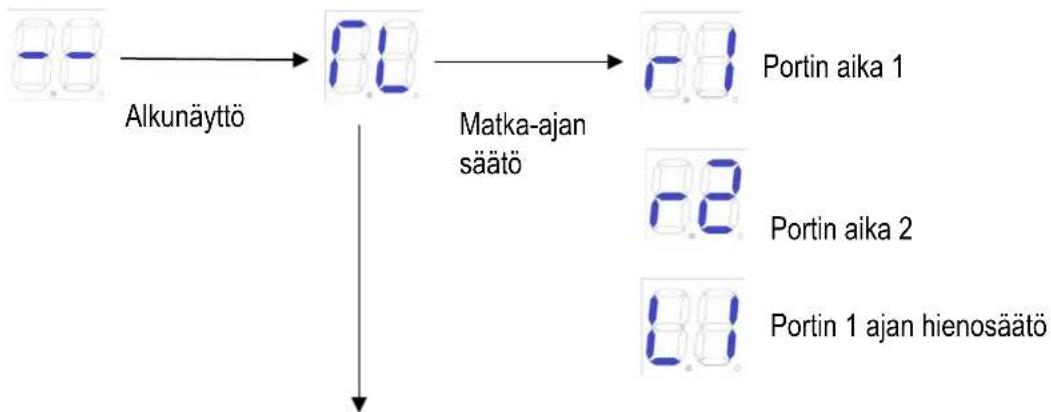

5.7.3 Lisävalikkoohjeet

Paina pitkään "PROG" 2 sekuntia siirtyäksesi lisävalikkoon.

Digitaalinen näyttö näyttää "TL", paina "+" (ylös) tai "-" (alas) valitaksesi;

Paina lyhyesti "SET" vahvistaaksesi tai siirtyäksesi alivalikkoon.

Paina lyhyesti "PROG" poistuaksesi.

Jos komentoja ei anneta minuuttiin, valikko poistuu automaattisesti.

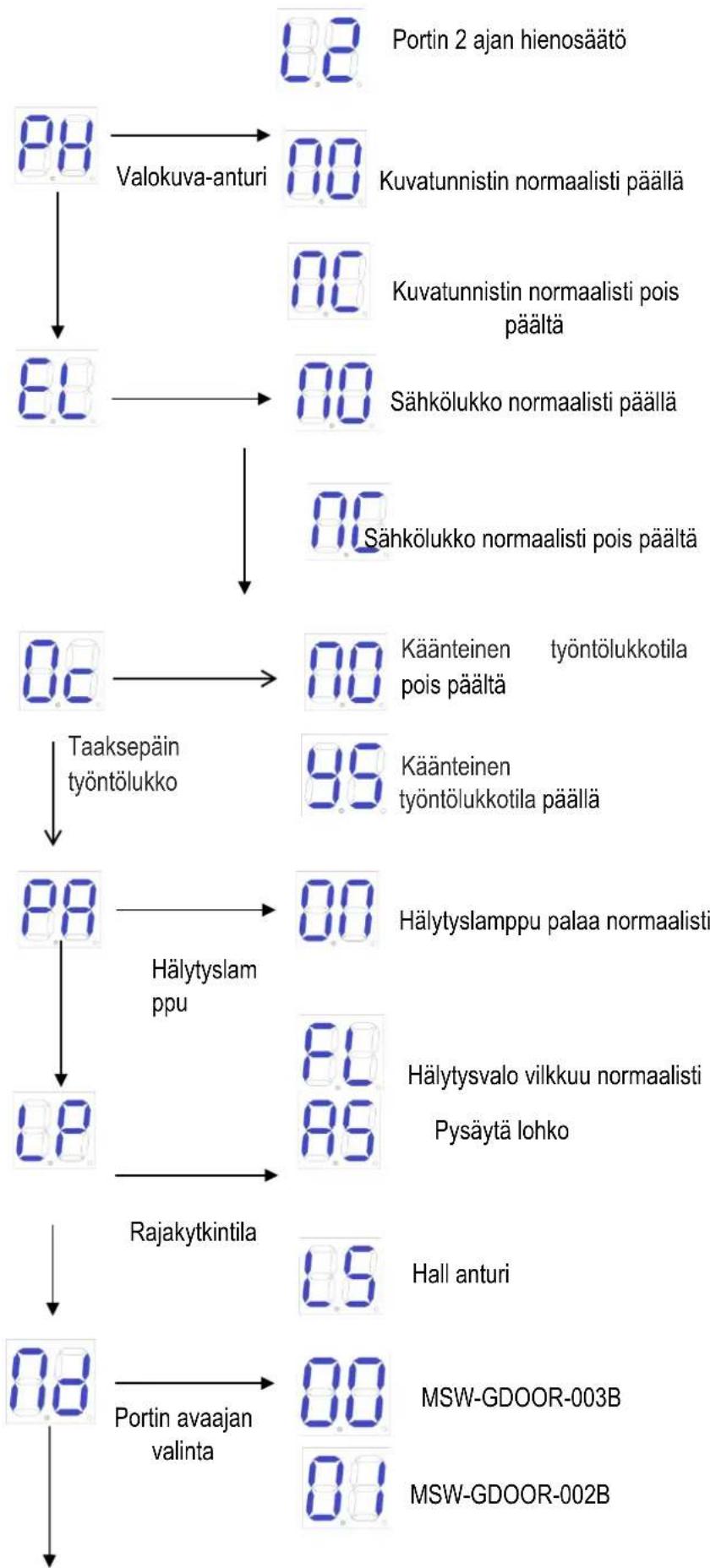

Lisävalikko

Sähköinen lukko

5.7.4 Lisävalikkoohjeet

ValikkoPaina pitkään "PROG" 2sekuntia päästäksesi perusvalikkoon.	VaihtoehtoPaina "+" (ylös) tai "-" (alas) valitaksesi;Paina "SET" vahvistaaksesi.	Oletus/Huomio
Matka-ajan säätö	Portin aika1Portin aika 2Portin 1 ajan hienosäätöPortin 2 ajan hienosäätö	Automaattisen oppimisen jälkeen, jos isku ei ole ihanteellinen, sitä voidaan säätää manuaalisesti. Mitä lyhyempi aika vastusrajan alapuolella, sitä kauempana oven hidastusetäisyys on. Ja Hall-rajassa mitä lyhyempi aika, sitä lyhyempi oven matka.
Valokuva-anturi	N/C; valokuvatunnistin on normaalisti päällä. (Oletus)EI; kuvatunnistin normaalisti pois päältä.	EI; kuvatunnistin normaalisti päällä.
Sähköinen lukko	Sähkölukko on normaalisti päällä.(oletus)Sähkölukko on normaalisti pois päältä.	Sähkölukko normaalisti päällä.

Käänteinen työntölukkotila

Taaksepäin työntölukko	Käänteinen työntölukkotila päällä.(Kun sähkölukko käynnistetään, M1 kulkee pitkän matkan oven suuntaan estääkseen sähkölukon juuttumisen ja avaamisen.)	Käänteinen työntölukkotila pois päältä
Hälytyslamppu	Hälytyslamppu palaa normaalisti. 24V virtualähde. (oletus)	Hälytyslamppu palaa normaalisti. 24V virtualähde.
	Hälytysvalo vilkkuu normaalisti. 24V virtualähde.
Rajakytkintila	Pysäytä esto. (oletus)	Pysäytä lohko.
	Hall anturi.
	MSW-GDOOR-003B.
	MSW-GDOOR-002B.
Portin avaajan valinta		MSW-GDOOR-005B.
	MSW-GDOOR-005B.
	MSW-GDOOR-004B
	Portti avautuu sisäänpäin (oletus)
Oven suunta		Portti avautuu sisäänpäin
	Portti avautuu ulospäin
Summe	Summeri on pois päältäSummeri on päällä (kun verkkovirta toimii normaalisti, summeri soi lyhyesti ja pitkään. Kun akku on normaalissa käytössä, summeri soi 6S ja sitten pysähtyy. Kun akun varaus on vähissä, summeri lakkaa 3 sekunnin kuluttua. Kun ohjauskortti toimii väärin, summeri soi nopeasti ja pitkään.)	Summeri on päällä
Tehdasasetus	Peruuta tehdasasetus.Tehdasasetus täydentää.

6. Muut

6.1 Huolto

Tarkista joka kuukausi, toimiiko portti normaalisti.

Turvallisuuden vuoksi jokainen portti on suositeltavaa varustaa infrapunasuojalla, ja myös säännöllinen tarkastus vaaditaan.

Lue kaikki ohjeet huolellisesti ennen oven avaajan asennusta ja käyttöä.

Pidätämme oikeuden muuttaa ohjetta ilman ennakkoilmoitusta.

6.2 Virheilmoitus

Virheet, joita saattaa ilmetä, kun ovi toimii oikein.

Väärä ilmaisu	Virheen syy	Ratkaisu
	Ovi 1 Tukkeutunut avaamaan	1. Tarkista, onko ovea 1 avattaessa esteitä2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Ovi 2 Tukkeutunut avautumiseen	1. Tarkista, onko ovea 2 avattaessa esteitä2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Ovi 2 sulkeutuu vaikeasti	1. Tarkista, onko esteitä, kun ovi 1 on kiinni2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Ovi 2 sulkeutuu vaikeasti	1. Tarkista, onko esteitä, kun ovi 2 on kiinni2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Infrapuna irti	1. Tarkista infrapuna-asetuksen tila2. Onko infrapunassa tukkeumia
	Ovi 1 sulkeutuu ennen ovea 2	1. Opi reittisuunnitelmasi uudelleen2.Säädä avausaikaväliä
	Moottori toimii liian pitkään	1. Tarkista, oletko suorittanut matkasuunnitelman2.Hallikomponenttien vauriot
	Ei opintoreittiä	Suorita matka uudelleen

6.3 Vianetsintä

Ongelmia	Mahdollisia syitä	Ratkaisut
Portti ei voi avautua tai sulkeutua normaalisti, eikä näyttö syty.	1. Virta on pois päältä.2. Sulake on palanut.3. Ohjauslevyn virtajohdot, joissa on ongelma.	1. Kytke virtalähde päälle.2. Tarkista sulake, vaihda sulake, jos se on palanut.3. Kytke johdotus uudelleen ohjeiden mukaan.
Portti voi avautua, mutta ei sulkeutua.	1. Valokennojohdotus ongelmallinen.2. Valokennoasennus ongelmallinen.3. Objektit estävät valokuvasolun.4. Esteen herkkyys on liian korkea.	1. Jos et liitä valokennoa, varmista, että 5 ja 6, 5 ja 7 oikosulku; jos kytket infrapuna-anturi, varmista, että johdotus on oikea ja valokenno on NC2. Varmista, että valokennon asennuskohta voidaan kohdistaa keskenään.3. Poista este.4. Vähennä esteen herkkyyttä.
Kaukosäädin ei toimi.	1. Kaukosäätimen paristotaso on alhainen.2. Kaukosäätimen oppimista ei ole suoritettu loppuun.	1. Vaihda kaukosäätimen paristo.2. Suorita kaukosäätimen oppiminen uudelleen.
Paina OPEN, CLOSE-painiketta, portti ei liiku, moottorista kuuluu ääntä.	Portin siirto ei ole sujuvaa.	Todellisen tilanteen mukaan säädä moottoria tai porttia.
Vuotokytkin lauennut.	Virtalähteen oikosulku tai moottorijohdon oikosulku.	Tarkista johdotus.
Kaukosäätimen työskentelyetäisyys on liian lyhyt.	Signaali on estetty.	Liitä ulkoinen vastaanottimen antenni 1,5 metrin korkeudelle maanpinnasta.
Portti siirtyy keskiasentoon pysähtyäkseen tai peruuttaakseen.	1. Moottorin lähtövoima ei riitä.2. Esteen herkkyys on liian korkea.3. Portti kohtaa steen.	1. Tarkista, onko muuntajan teho normaali, jos ei, vaihda muuntaja.2. Säädä TR2.3. Poista este.
