KÄYTTÖOHJE GDOOR-005B MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Hyvät käyttäjät

Kiitos, että valitsit tämän tuotteen. Lue käyttöohje huolellisesti ennen kokoamista ja käyttöä. Älä jätä käyttöohjetta pois, jos lähetät tämän tuotteen kolmannelle osapuolelle.

1. Turvallisuusohje

• Lue tämä käsikirja huolellisesti ennen asennusta, ja se sisältää tärkeitä tietoja asennuksesta 、 käytöstä 、 kunnossapidosta ja turvallisuudesta.
• Tämän oppaan mukaiset määrittelemättömät toiminnot eivät ole sallittuja, virheellinen käyttö voi vahingoittaa tuotetta jopa aiheuttaen loukkaantumisia tai omaisuusvahinkoja.
• Mahdollisen vaaran huomioon ottamiseksi kääntöoven käyttölaitteen asennuksen tai käytön aikana on asennuksessa noudatettava tiukasti rakennusstandardia ja sähköistä käyttötapaa.
• Varmista ennen asennusta, että käytettävä jännite vastaa tämän tuotteen syöttöjännitettä. Tarkista, että vuotosuojakytkin on asennettu ja maadoitusjärjestelmä on oikea.
  Tarkista, tarvitaanko lisälaitteita tai materiaaleja erityisvaatimusten täyttämiseksi.
• Pakkausmateriaalin hävittämisen tulee tapahtua paikallisten määräysten mukaisesti.
• Älä vaihda muita osia lukuun ottamatta tässä käsikirjassa määriteltyjä. Määrittämättömät muutokset voivat aiheuttaa toimintahäiriön. Tästä aiheutuvat tuotteelle aiheutuneet vahingot eivät ole yhtiön vastuulla.
• Älä vuoda vettä tai nestettä ohjaimeen tai muihin avoimiin laitteisiin. Katkaise virta välittömästi, jos jokin mainittu tapaus tapahtuu.
• Pidä tämä tuote poissa kuumuudesta ja avotulesta. Koska se voi vahingoittaa osia; aiheuttaa vian tai muita vaaroja.
• Varmista, että kääntöportin liikkuessa läpi ei kulje ajoneuvoja, matkustajia tai esineitä.
• Klikkimisenestolaitteet, kuten infrapunasuojakytkin, on asennettava henkilö- ja omaisuusvahinkojen välttämiseksi. Yritys ei ole vastuussa mistään niistä aiheutuneista vahingoista tai onnettomuuksista.
• Tämän tuotteen asennus, käyttö ja huolto on annettava ammattilaisten tehtäväksi.
• Lapset eivät saa koskea ohjauslaitteisiin tai kaukolähettimiin.
• Kääntöporttiin on sijoitettava varoituskyltti kansallisen standardin mukaisesti.

- Säilytä tämä ohje oikein tulevaa tarvetta varten.

1. Pakkausluettelo (vakio)

Järj. nro	Kuva Nimi Määrä
1		Pääkone 2
2		Ohjausyksikkö 1
3		Manuaalinen vapautusavain 2
4		Kaukosäädin 2
5		seinäteline 4
6		Etuasennusteline 2
7		Liitosteline 2
8		Ruuvi M8X25 4
9		Kiinnitysruuvi (lyhyt) 2
10		Ruuvi M8×45 2
11	[KW30]	Itselukittuva mutteri M8 8
12		Rajoitustulppa 1

Pakkausluettelo (valinnainen)

Järj. nro	Kuva Nimi Määrä
1		Infrapuna-anturi 1
2		Langaton näppäimistö 1
3		Hälytyslamppu 1
4		Sähköinen lukko 1
5		Säilytysakku 2

Asennusympäristön eroista johtuen yrityksemme ei tarjoa asennustarvikkeita ovenavainten ja seinän kiinnittämiseen ja liittämiseen. Valmistele nämä asennustarvikkeet todellisen työpaikan tilanteen mukaan.

1. Tekniset parametrit

Malli MSW-GDOOR-005B
Virtalähde 230V~/50Hz
Moottorivoima	30W
Portin liikkumisnopeus	18-22s/90°
Max. yhden lehden paino	200 kg
Max. yhden lehden pituus	2 m
Max. pakottaa	2200 N
Max. männän isku	32 cm
Kaukosäätimen etäisyys	≥30 m
Kaukosäätimen tila	Yhden/neljän painikkeen tila
Akku (valinnainen)	DC24V (4,5Ah tai 9sAh)
Melu ≤≤58 dB
Tuettujen kaukosäätimien enimmäismäärä	32 kpl
Etätaajuus 433,92 MHz
Työskentelylämpötila	-20°C - +70°C
Paketin paino 10 kg

4. Asennuspiirustus

1 - Aurinkopaneeli
2 - Akkulaatikko
3 - Ohjausyksikkö
4 - Hälytyslamppu
5 - Langaton näppäimistö (seinän ulkopuolella)
6 - Portin ajo
7 - Infrapuna-anturi
8 - Portin avaaja
9 - Sähköinen lukko
10 - Limit Stopper

MSW-GDOOR-005B kääntöoven avaaja soveltuu yksilehtisille porteille, joiden paino on alle 200 kg ja pituus alle 2 m. Ajotapa yhdistää planeettavaihteiston ruuvitankovaihteiston kanssa. Tämä portin avaaja on asennettava kotelon tai pihan sisään suojaksi.

5. Vakioasennuksessa tarvittavat työkalut

	No.6 kuusioavain		Henkinen taso
	Urallinen ruuvimeisseli		Nauha
	Phillips ruuvimeisseli		Säädettävä jakoavainX 2
	Kuoriutuva kynä

Huomautus: kaapelien tulee olla ulkokäyttöön sopivia.

6. Kaapeliluettelo

	Kaapelisovellus	Kaapelin materiaali	Maks. Pituus
1	220V ohjausrasian virtalähteen kaapeli	3 × 2,5 mm^2 (> 30 m) 3 × 1,5 mm^2 (< 30 m)	Rajoittamaton
2	Portinavaajan virtajohto	2 × 1,5 mm^2	15 m
3	Infrapuna-anturin kaapeli	2 × 0,5 mm^2	10 m
4	Hälytyslampun kaapeli	2 × 0,5 mm^2	10 m
5	Sähkölukon kaapeli	2 × 0,5 mm^2	10 m
6	Akun jatkojohto	2 × 1,5 mm^2	10 m
7	Aurinkosähkön kaapeli	2 × 1,5 mm^2	10 m

Erilaisista asennusympäristöistä johtuen asentajan on valmisteltava virtakaapelit ohjausrasiaa ja porttiavaajia varten.

Huomautus: kaapelin ulostulon tulee olla alaspäin, jotta sadevesi ei pääse johtoon

kaapelia pitkin.

7. Portin avautumissuunta

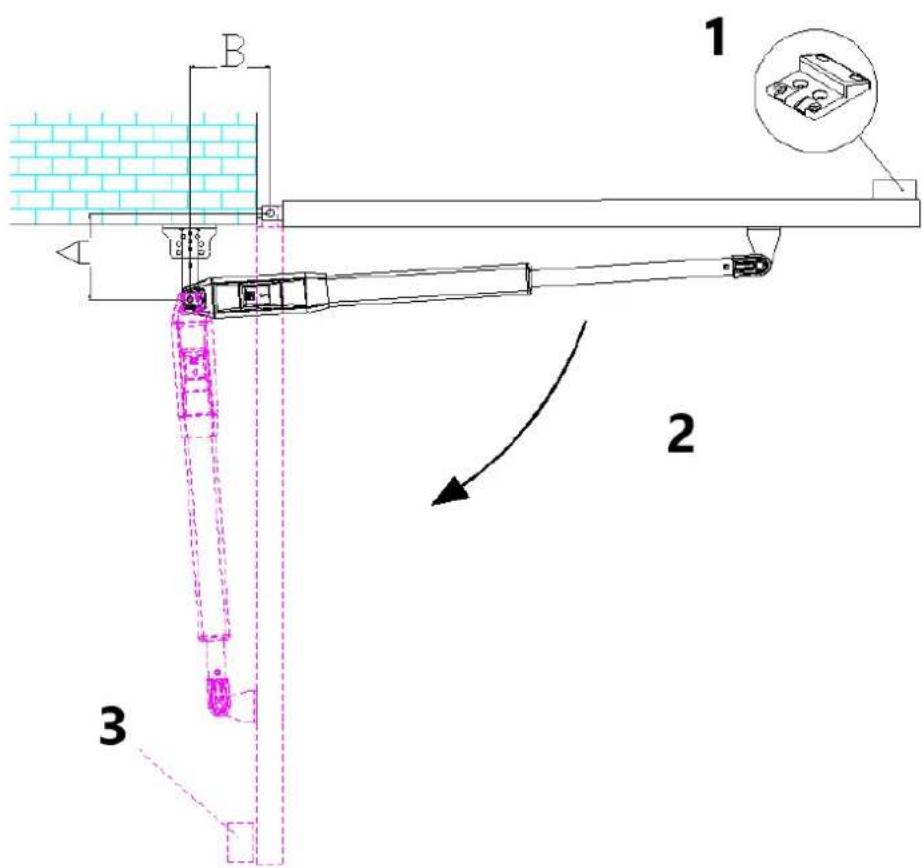

7.1 Portti avautuu sisäänpäin

B 1 2 3

Kuva 2

1 - Rajan pysäytin
2 - Portin avautumissuunta
3 - Turvatulppa

Suositeltu asennuskoko:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120 mm	101^	108.5^	115^	110^	100.5^	94.5^
140 mm	99.5^	106.5^	112.5^	101^	94^
160 mm	98.5^	104.5^	101.5^	93^
180mm	97.5^	103^	92^
200mm	97^	90.5^

Huomautus: Jos portin ja seinän välinen etäisyys on liian pieni tai se häiritsee portin täydellisen avautumisen jälkeen, asenna portin turvatulppa (käyttäjän valmistelema) henkilö- tai omaisuusvahinkojen estämiseksi.

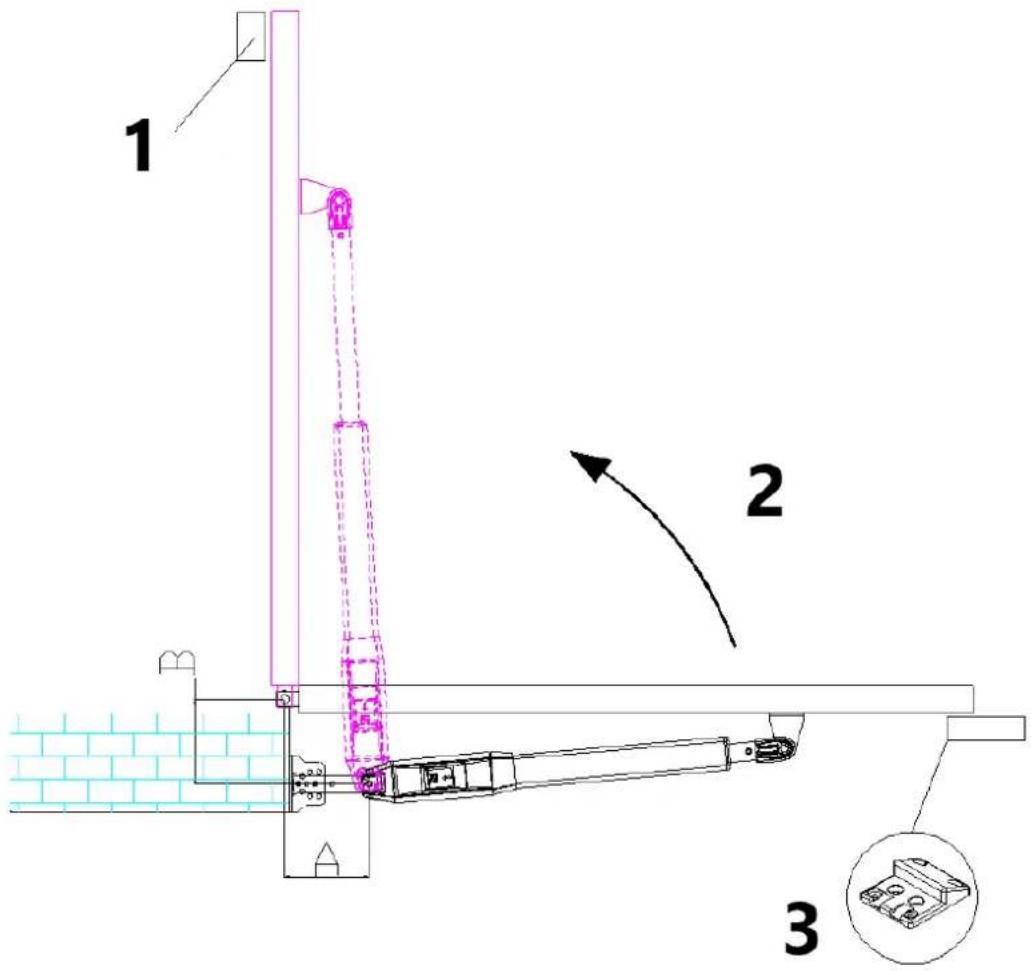

7.2 Portti avautuu ulospäin

1 2 3

Kuva 3

1 - Turvatulppa
2 - Portin avautumissuunta
3 - Rajoitustulppa

Suositeltu asennuskoko:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	101^	99.5^	98.5^	97.5^	97^
120 mm	111.5^	108.5^	106.5^	105^	103^	100.5^
140 mm	118.5^	115^	112.5^	106^	96.5^
160 mm	121^	110^	101.5^	93.5^
180mm	106^	98.5^	92^
200mm	96.5^	90.5^

Huomautus: Jos portin ja seinän välinen etäisyys on liian pieni tai se häiritsee portin täydellisen avautumisen jälkeen, asenna portin turvatulppa (käyttäjän valmistelema) henkilö- tai omaisuusvahinkojen estämiseksi.

Jos portin ja seinän välissä on riittävästi tilaa sen jälkeen, kun portti on täysin auki, ei turvatulppa ole pakollinen vaihtoehto. (Moottori pysähtyy, kun se on tukossa)

8. Asennusvaiheet

8.1 Valmistelu ennen pääkoneen asennus

a) Ennen kuin asennat portin avaajan, varmista, että portit on asennettu oikein, varmista, että porttia voidaan käyttää manuaalisesti sujuvasti ja rajoitin voi tehokkaasti estää portin liikkumisen.
b) Säilytä 15-20 mm etäisyys kahden keinun välillä sähkölukon asentamista varten. Jos sähkölukkoa ei tarvita, ei tarvitse ottaa huomioon kahden keilun välistä etäisyyttä;
c) Kahden pääkoneen suositeltu asennuskorkeus on noin 300–800 mm maanpinnan yläpuolella, ja varmista, että kiinnityskannattimilla on luotettavat kiinteät kohdat.

Kaapeli haudata

Varmistaaksesi ovenavaajan normaalin toiminnan ja suojataksesi kaapelia vaurioilta, käytä kahta PVC-putkea moottori- ja virtakaapelien sekä ohjauskaapelien hautaamiseen erikseen. Toinen PVC-putki moottori- ja tehokaapeleille, toinen ohjauskaapeleille.

Kiinnityskannattimien kiinnitys

Jotta MSW-GDOOR-005B pääkoneet voidaan asentaa tukevasti, on suositeltavaa käyttää

laajennusruuveja kiinnityskannattimien kiinnittämiseen.

8.2 lisävarusteiden asennus

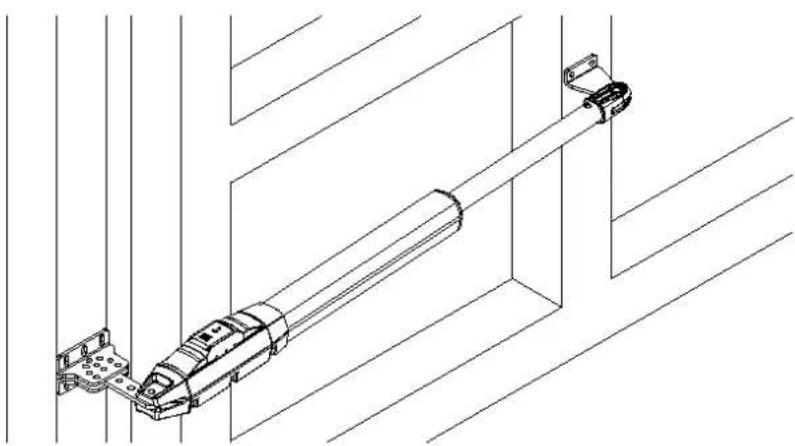

A) Ennen kuin asennat pääkoneita, asenna ensin seinäkiinnike seinään, kiinnitä sitten liitäntäteline ja lopuksi asenna etukiinnike porttiin.

Huomautus: Mittaa kaltevuus ennen kiinnitystä varmistaaksesi, että etukiinnike ja liitäntäkannatin ovat samalla tasolla.

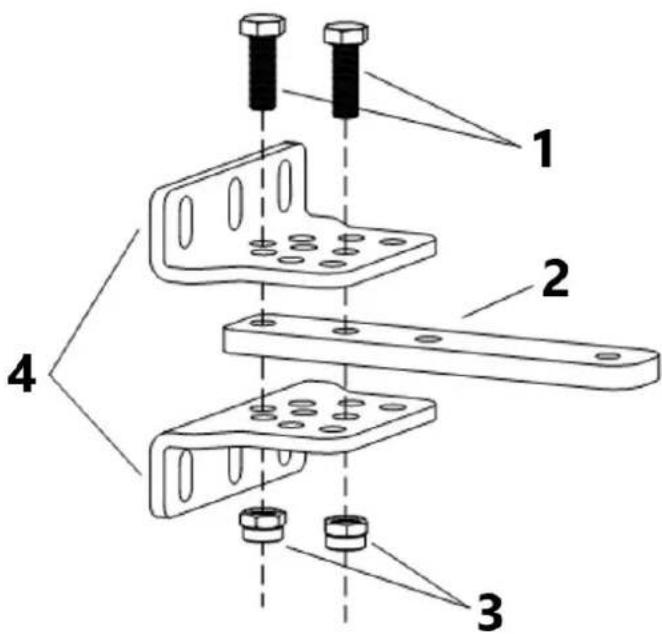

Liitä liitäntäteline ja kaksi seinäkiinnikettä, katso kuva 5.

1 - Ruuvi M8x25
2 - Liitosteline
3 - Itselukittuva mutteri M8
4 - Seinäkiinnikkeet

B) Kytkentäteline ja seinäteline voidaan liittää eri ehtojen mukaan, katso kuva 6.

Kuva 6

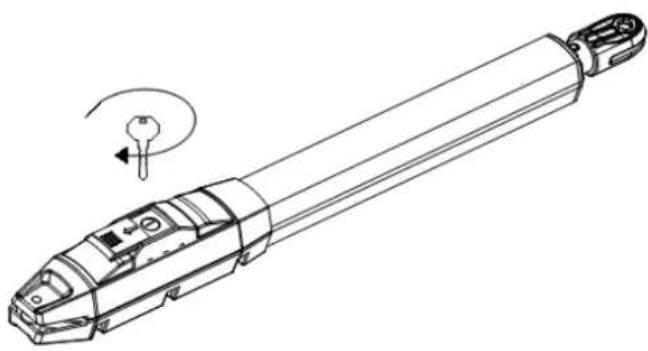

C) Avaa kahden pääkoneen lukitus ennen asennusta. Avaustapa: Avaa manuaalisen vapautuksen kansi, aseta se Manuaalinen vapautusavain, kierrä avainta, kunnes se vapautetaan, kuten kuvassa 7, ja käännä sitten teleskooppivartta, huomaat, että se venyy helposti käsin.

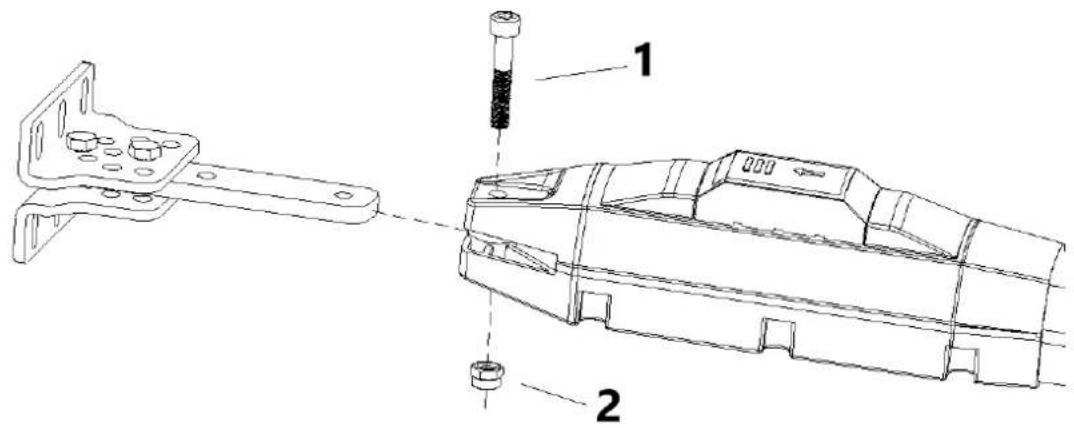

D) Liitä pääkone liitoskannattimilla ruuvilla ja muttereilla kuvan 8 mukaisesti.

1 - Ruuvi M8x45
2 - Itselukittuva mutteri M8

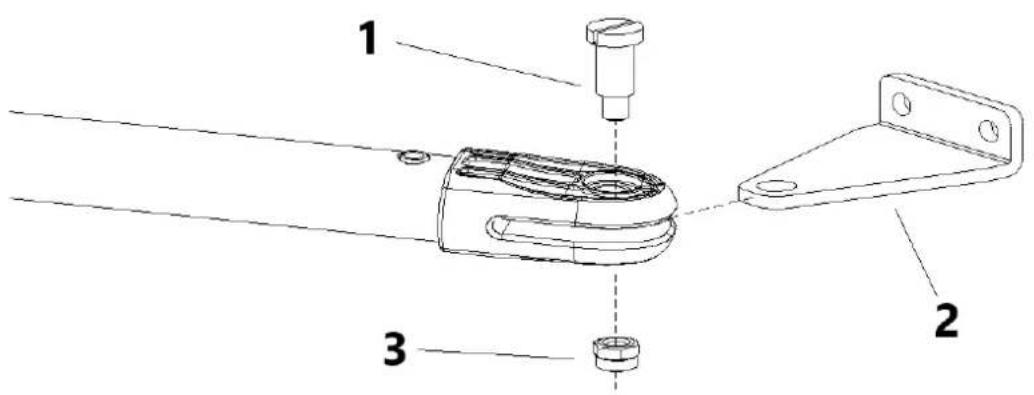

E) Kuten alla olevassa kuvassa 9, liitä seinäkiinnike seinään merkityn kohdan mukaisesti. Liitä sitten pääkone seinätelineeseen ruuvilla ja muttereilla. (Käytä vesivaakaa varmistaaksesi asennuksen tasaisuuden.)

1 - Kiinnitysruuvi (lyhyt)
2 - Etuasennusteline
3 - Itselukittuva mutteri M8

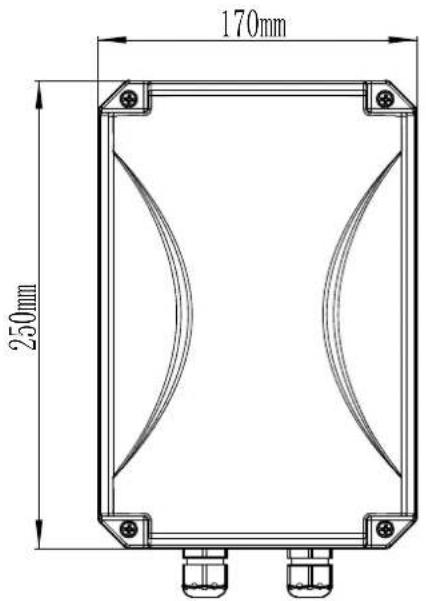

8.3 Ohjauslaatikon mitat

- Turvallisuuden varmistamiseksi ja koneiden suojaamiseksi asenna portin pysäytin avoimeen raja-asentoon, kun portti avautuu ulospäin, jotta portti ei pääse liikkumaan liian pitkälle. Sillä välin, jotta 2 keinua sulkeutuvat tarkkaan raja-asentoonsa, asenna rajoitin suljettuun

raja-asentoon (kuten kuvassa 3). Vastaavasti, kun portti avautuu sisäänpäin, asenna rajoitin suljettuun raja-asentoon (kuten kuvassa 2).

• Ennen kuin asennat pääkoneen, varmista, että pääkone ja komponentit ovat hyvässä mekaanisessa suorituskyvyssä ja että porttia voidaan käyttää manuaalisesti joustavasti.
• Yksi ohjausyksikkö voi valinnaisesti käyttää yhtä pääkonetta tai kahta pääkonetta.
• Maavuotokatkaisin on asennettava paikkaan, jossa portin liike näkyy, ja ohjausrasian vähimmäisasennuskorkeuden tulee olla yli 1,5 m, jotta lapset eivät koske niihin.
• Tarkista asennuksen jälkeen, onko mekaaninen ominaisuus hyvä vai ei, onko portin liike joustava vai ei lukituksen avaamisen jälkeen ja onko infrapuna-anturi (valinnainen) asennettu oikein ja tehokkaasti.

9. Johdotus ja virheenkorjaus

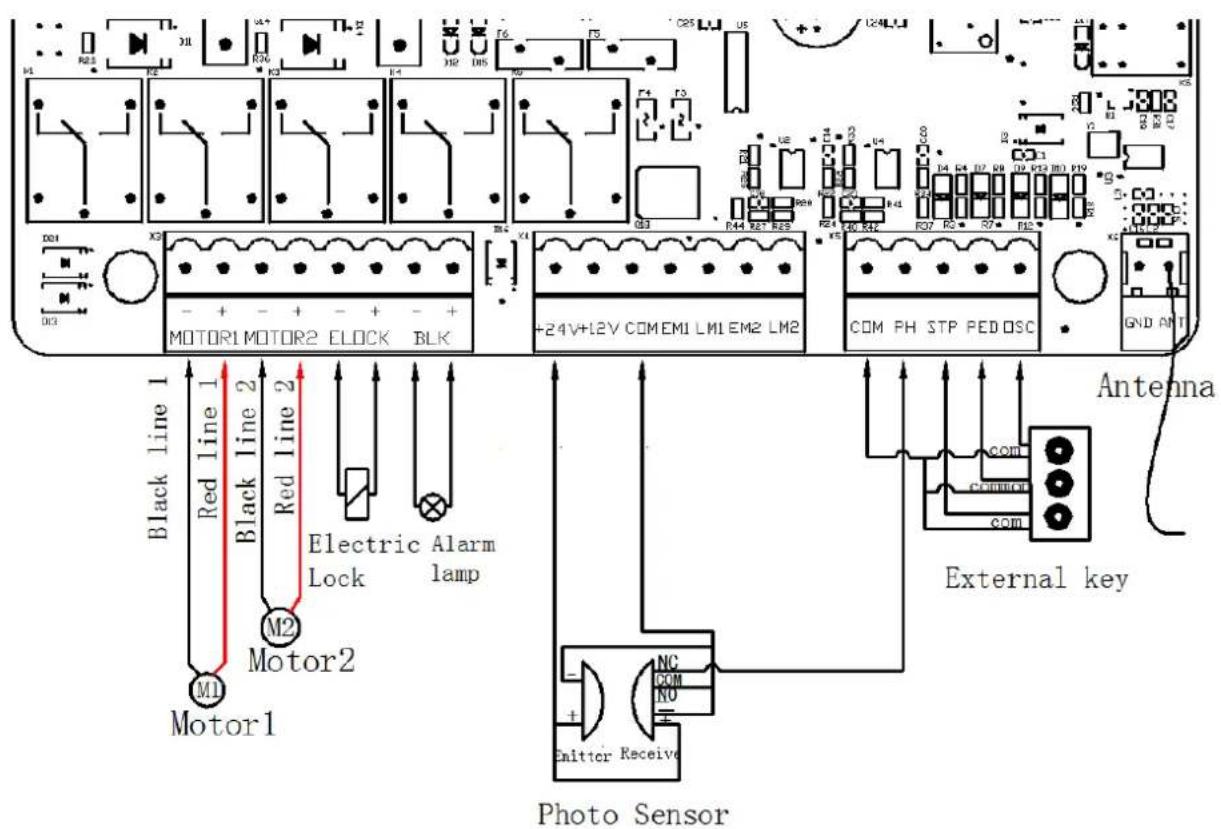

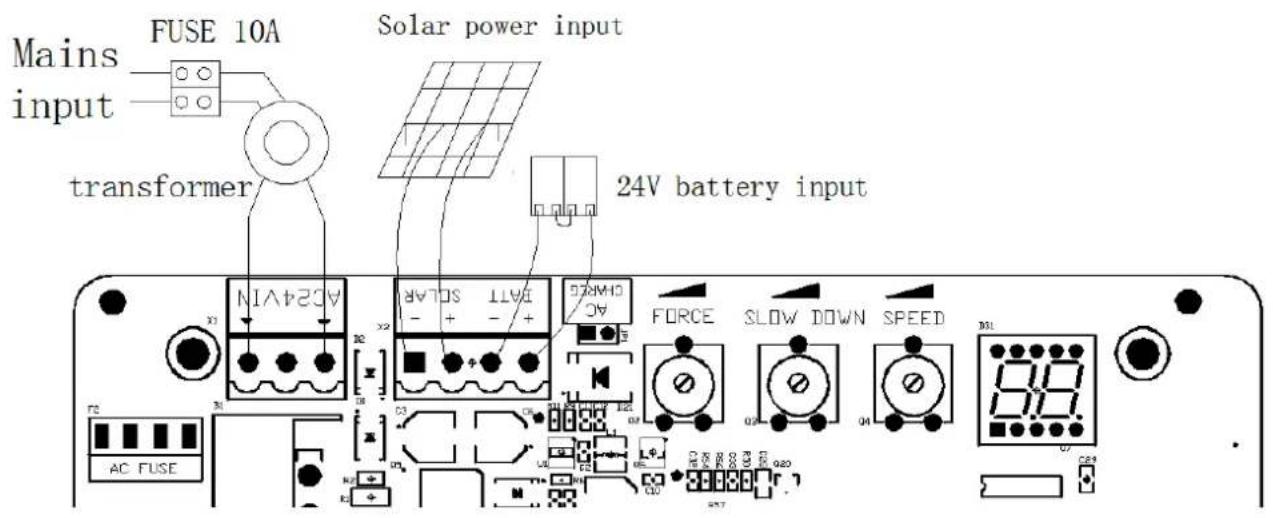

9.1 kytkentäohjeet

Mains input FUSE 10A transformer Solar power input 24V battery input AC FUSE AC24V SOLAR BATT PWM10 FORCE SLOW DOWN SPEED AC FUSE AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC

Black line 1 Red line 1 Black line 2 Red line 2 M2 Motor2 M1 Motor1 Electric Alarm Lock lamp Photo Sensor External key Antenna COM PH STP PED OSC COM COM NC COM NO + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Kuva 11

9.2 Ohjauslevyn piirustus ja ohjeet

NIM/ON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Kuva 12

Terminaali Kuvaus
1. AC24VIN	24 VAC virtalähde
2. +SOLAR-	Aurinkoenergian syöttö
3. +BATT-	24 V akun syöttö
4. PAKOTTAA	Vastarintavoima
5. HIDASTA	Hidas pysähdysmatka
6. NOPEUS	Liikkumisnopeus
7. MOOTTORI 1 Moottori1 lähtö
8. MOOTTORI 2	Moottori2 lähtö
9. -ELOCK+	Sähkölukon lähtö
10. -BLK+	Hälytyslampun lähtö (Huomaa: kiinnitä huomiota negatiiviseen ja positiiviseen.)
11. +24V 24 V lähtö positiviinen
12. +12V	12 V ulostulo positiivinen (ei lähtöä lepotilassa)
13. EM1	Motor1 Hall-anturin teho
14. LM1	Motor1 Hall-anturin rajasignaalin tulo
15. EM2	Motor2 Hall-anturin teho
16. LM2	Motor2 Hall-anturin rajasignaalin tulo
17. PH	Valokuvaanturin tulo aktiivinen
18. PED	Yhden portin/jalankulkijan tilan tulo aktiivinen
19. OSC	Yksikanavainen tulo aktiivinen
20. MUURAHAINEN	Antenni
21. COM	Yleistä
22. SIG	Signaali sulkeutuu normaalisti vasta, kun ovi on paikallaan

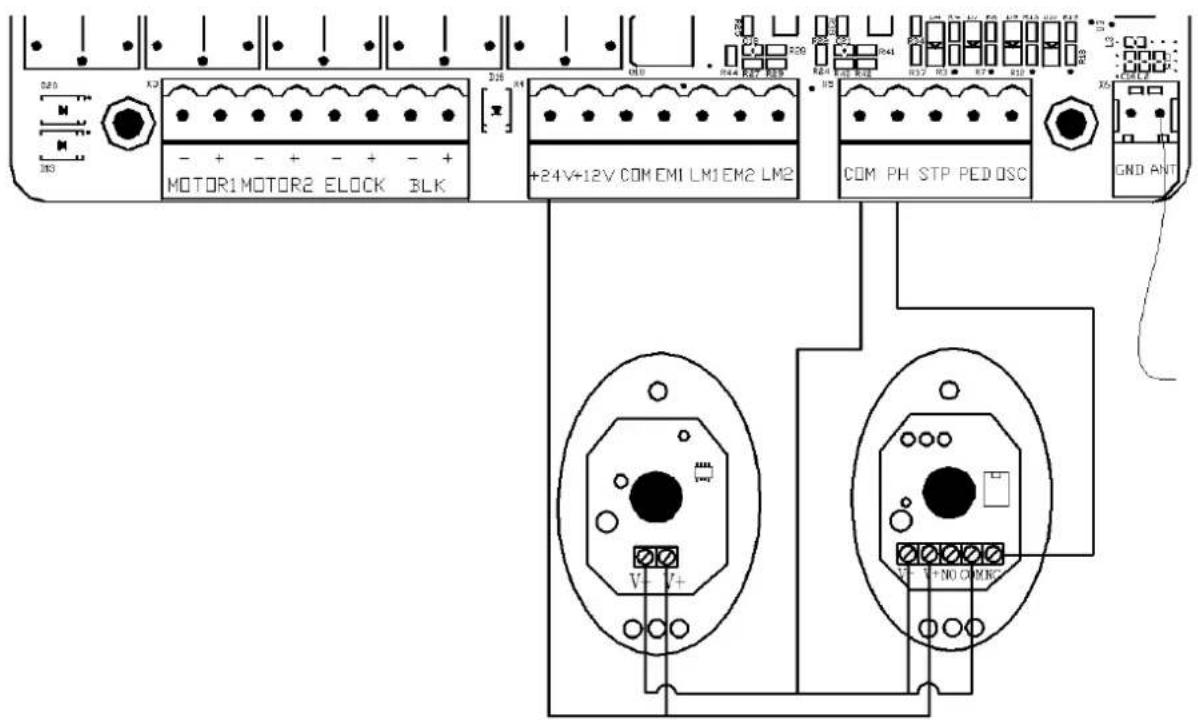

Valokuvaanturin kytkentäohjeet

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Kuva 13

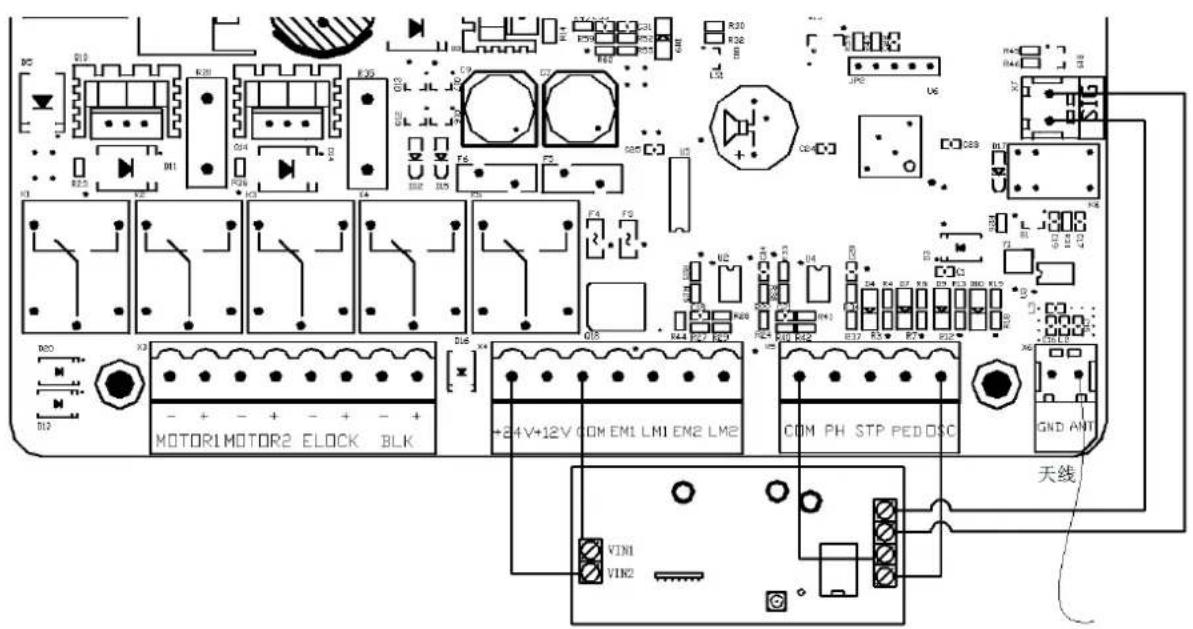

WIFI-moduulin kytkentäohjeet

B2 B10 R20 C04 R30 D1 D2 D3 D4 F6 F7 F8 F9 F10 U5 U6 U7 U8 U9 U10 U11 U12 U13 U14 U15 U16 U17 U18 U19 U20 U21 U22 U23 U24 U25 U26 U27 U28 U29 U30 U31 U32 U33 U34 U35 U36 U37 U38 U39 U40 U41 U42 U43 U44 U45 U46 U47 U48 U49 U50 U51 U52 U53 U54 U55 U56 U57 U58 U59 U60 U61 U62 U63 U64 U65 U66 U67 U68 U69 U70 U71 U72 U73 U74 U75 U76 U77 U78 U79 U80 U81 U82 U83 U84 U85 U86 U87 U88 U89 U90 U91 U92 U93 U94 U95 U96 U97 U98 U99 U100

WIFI Module(24VDC)
Kuva 14

9.3 Digitaalisen näytön asetus

Ohjauskortin toimiessa käyttäjät voivat tarkistaa ovenavaajan toimintatilan ohjauskortin digitaalisesta näytöstä.

: ei syöttöä;

: avaustilassa;

: sulkemistilassa;

: Manuaalitila;

: matka-asetus;

9.4 Liikeasetus (ERITTÄIN TÄRKEÄÄ)

Ensimmäisen ovenavaajan asennuksen yhteydessä asentajan on asetettava rajakytkimien auki- ja kiinniasennot kulkua varten.

9.4.1 Liikkeen ohjelmointi hätärajoitustilassa

Avaa portin molemmat puolet ja lukitse kytkin ja paina sitten ohjauskortin "+"-painiketta ja pidä sitä painettuna, kunnes digitaalinäytössä näkyy "SU". Tämän vaiheen jälkeen portti ensin juoksee kohti sulfkemissuuntaa ja pysähtyy, minkä jälkeen portti avautuu automaattisesti. Kun kaksi kääntöporttia ovat täysin auki, portit sulkeutuvat automaattisesti toisen kerran ja ajoasetus on valmis, kun portit suljetaan. Jos portin hitaan aloitusnopeuden etäisyys ei ole sopiva, säädä "SLOW DOWN"-painiketta etäisyyden tarkistamiseksi.

Huomautus:

• Johdotus: pääkoneen 1 musta johto on kytketty MOOTTORIN 1 vasemmalle puolelle; Isäntäkoneen 1 ruskea kaapeli liitetään MOTOR1:n oikealle puolelle. Pääkoneen 2 musta kaapeli liitetään MOTOR2:n vasemmalle puolelle; Päämoottorin 2 ruskea kaapeli liitetään MOTOR2:n oikealle puolelle.
• Yhden oven tilassa isäntä muodostaa yhteyden MOTOR1:een.
• Jos portti pysähtyy yhtäkkiä liikkeen asettamisen aikana, lisää vastusvoimaa.
• Jos portti ei pysähtynyt kohtaaessaan esteitä liikkeen asettamisen aikana, vähennä vastusvoimaa asianmukaisesti.
• Asentajan on tehtävä liikeasetus uudelleen "SPEED"-trimmerin muuttamisen jälkeen.

9.5 Trimmerien asetukset

Esteherkkyystrimmeri

Säätää esteen herkkyys -- Käännä myötäpäivään lisätäksesi ja vastapäivään vähentääksesi esteen herkkyyttä. Jos ympäristössä on vaikutuksia, kuten kovaa tuulta, säädä trimmeri ympäristön mukaan.

Hidasnopeusetäisyystrimmeri

Hitaan nopeuden etäisyyden säätäminen – pyöritä myötäpäivään lisätäksesi ja vastapäivään pienentääksesi hitaan nopeutta. Älä aseta kovin lyhyttä hitaan nopeusmatkaa välttääksesi portin törmäyksen.

Gate Moving Speed Trimmeri

Portin liikkeen nopeuden säätäminen – käännä myötäpäivään kiihdyttääksesi ja vastapäivään hidastaaksesi. Trimmeriä voidaan säätää avaus- ja sulkemisaikaa muuttamaan. Tämä säätö on suoritettava loppuun ennen ajoasetusta.

Kääntäminen vastapäivään: vähennä

Kiertäminen myötäpäivään: lisää

PAKOTTAA

Esteherkkyystrimmeri

HIDASTA

Hidasnopeusetäisyystrimmeri

NOPEUS

Gate Moving Speed Trimmeri

Kuva 15

9.6 Kaukosäätimen lisääminen ja kaukosäätimen poistaminen

9.6.1 Kaukosäätimen lisääminen

Pidä "-" -painiketta painettuna, hälytysvalo jatkaa vilkkumista ja digitaalinen näyttö näyttää kaukosäätimen tilan -- " PO" -- kahden kääntöportin yksikanavainen tila; "Pd" - yhden portin nelikanavainen tila; Paina lisättävän kaukosäätimen painiketta, digitaalinen näyttö näyttää nykyisen tallennetun kaukosäätimen numeron, sitten kaukosäätimen oppiminen on valmis. (Uuden pariksi liitetyn kaukosäätimen oletus ohjaus on kahden kääntöportin yksikanavainen tila).

9.6.2 Poista kaukosäädin

Syötä "AE" digitaalisessa näytössä ja valitse sitten "rE" poistaaksesi kaukosäätimet.

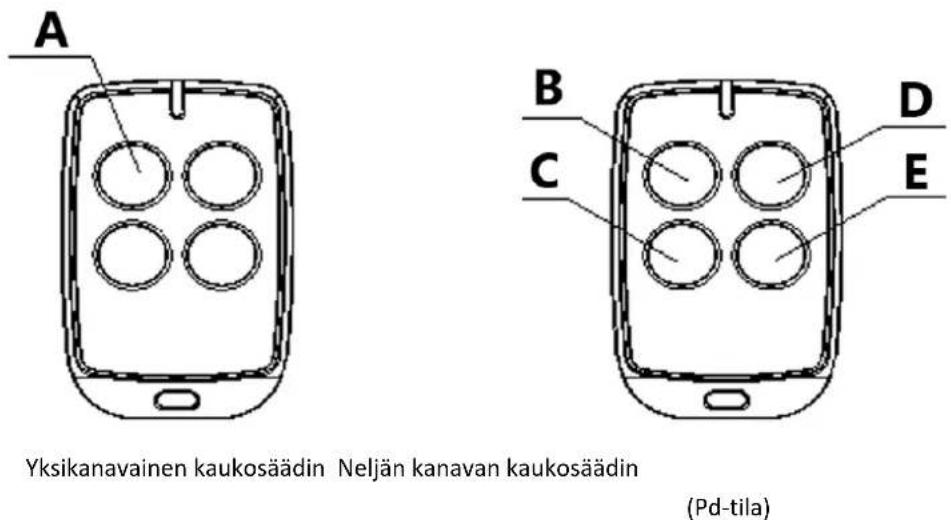

A B C D E Yksikanavainen kaukosäädin Neljän kanavan kaukosäädin (Pd-tila)

Kuva 16

1 - Avaa/Sulje/Pysäytä
2 - Avata
3 - Lopettaa
4 - kiinni
5 - Yksi portti

9.6.3 Erikoiskaukosäätimen avainpainike

Pidä 5S:n yhdistelmänäppäimiä painettuna.

C(stop)+D(yksi portti) yhdistelmänäppäin -- siirry kaukosäätimen oppimiseen.

9.7 Ohjauskortin asetukset

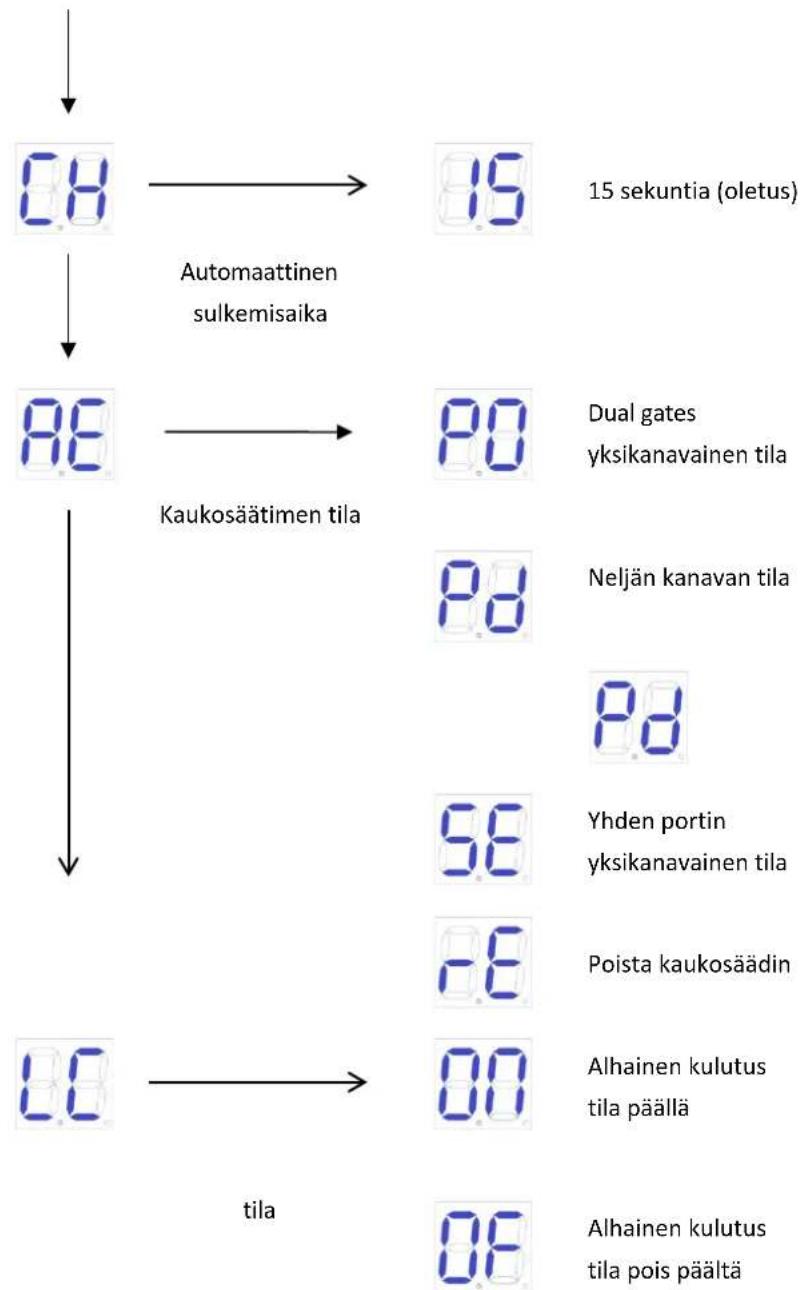

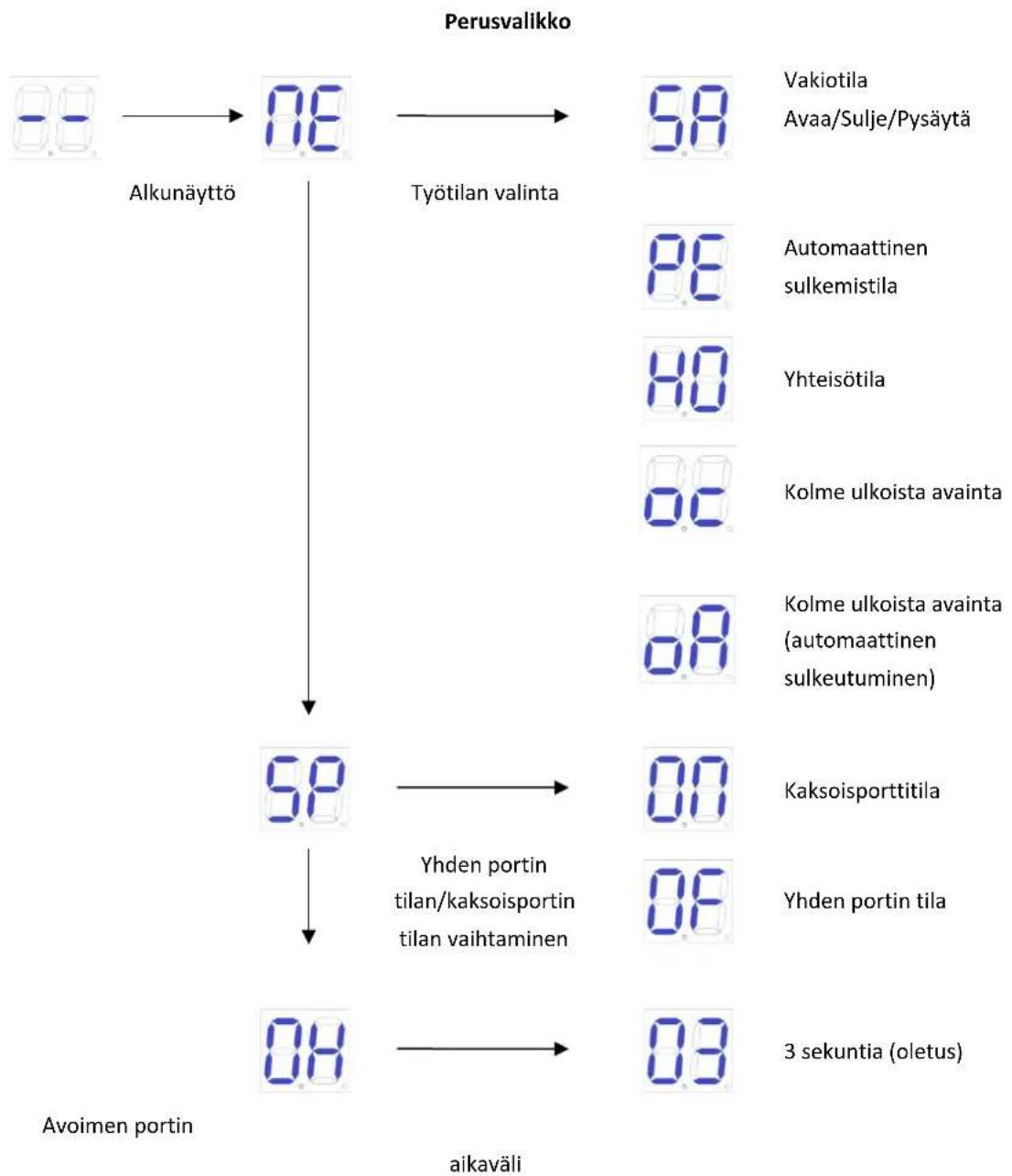

9.7.1 Perusvalikko

Paina "PROG" päästäksesi perusvalikkoon;

Digitaalinen näyttö näyttää "NE", valitse muut tämän valikon toiminnot "+" - ja "-" - painikkeilla.

Paina "SET" vahvistaaksesi tai siirtyäksesi alivalikkoon.

Poistu valikosta painamalla "PROG".

Jos komentoja ei anneta minuuttiin, valikko poistuu automaattisesti.

Pienen kulutuksen

9.7.2 Perusvalikon ohje

ValikkoPaina "PROG" päästäksesi perusvalikkoon .	VaihtoehtoPaina "+" (ylös) tai "-" (alas) valitaksesi;Paina "SET" vahvistaaksesi.	Oletus/Huomio
Työtila	Vakiotila; O/C/S (Avaa/Sulje/Pysäytä).O/S/C-vakiotila automaattisella sulkemistoiminnolla. Kun portti avautuu, se sulkeutuu automaattisesti automaattisen sulkeutumisajan jälkeen. Jos automaattisen sulkeutumisen odotusajan aikana lähetetään "sulje portti" -komento, automaattinen sulkemistoiminto peruuntuu.Yhteisötila (automaattisella sulkeutumistoiminnolla). Kun portti avautuu, mihinkään portin komentoon ei vastata ennen kuin se sulkeutuu automaattisesti. Jos käyttäjä lähettää portin komennon sulkemisprosessin aikana, portti avautuu uudelleen. Jos portin komento lähetetään automaattisen sulkeutumisen odotusajan aikana, tämä odotusaika lasketaan uudelleen. Jos porttia ei ole suljettu kokonaan yli kymmeneen kertaan peräkkäin, automaattinen sulkemistoiminto peruuntuu ja portti suljetaan lähettämällä uudelleen portin sulkemiskomento. Huomaa, että yhteisötilassa portissa on edelleen automaattinen sulkemistoiminto esteiden kohtaamisen varalta.Kolme ulkoista avainta(avaa/sulje/pysäytys)Kolme ulkoista näppäintä o/p/s(automaattinen sulkeutuminen)	Vakiotila;O/C/S(Avaa/Sulje/Pysäytä).
Yhden portin/kaksoisportinkytkin	Kaksoisporttitila (oletus).Yhden portin tila.	Kaksoisporttitila.
Avoimen portin aikaväli	00-10: Avoimen portin aikaväli on 0-10 sekuntia (oletus 3 sekuntia). Jos väli on alle 2 sekuntia, sähkölukkoa ei voi käyttää.	3 sekuntia.
Automaattinensulkemisaika	Automaattinen sulkeutumisaika voidaan asettaa 15 (oletus), 30, 60, 90 sekuntia.	15 sekuntia.
Kaukosäädintila	Dual gates yksikanavainen tila.Neljän kanavan tila.Yhden portin yksikanavainen tila.Poista kaikki pariksi liitetytkaukosäätimet	Dual gatesyksikanavainen tila.
Pienen kulutuksen tila	Pienen kulutuksen tila päälläKun aloitusnäytössä ei ole toimintoa, ohjauskorttisiirtyy automaattisesti alhaisen kulutuksen tilaan1 minuutin kuluttua.Pienen kulutuksen tila pois päältä	Pienenkulutuksen tila päällä

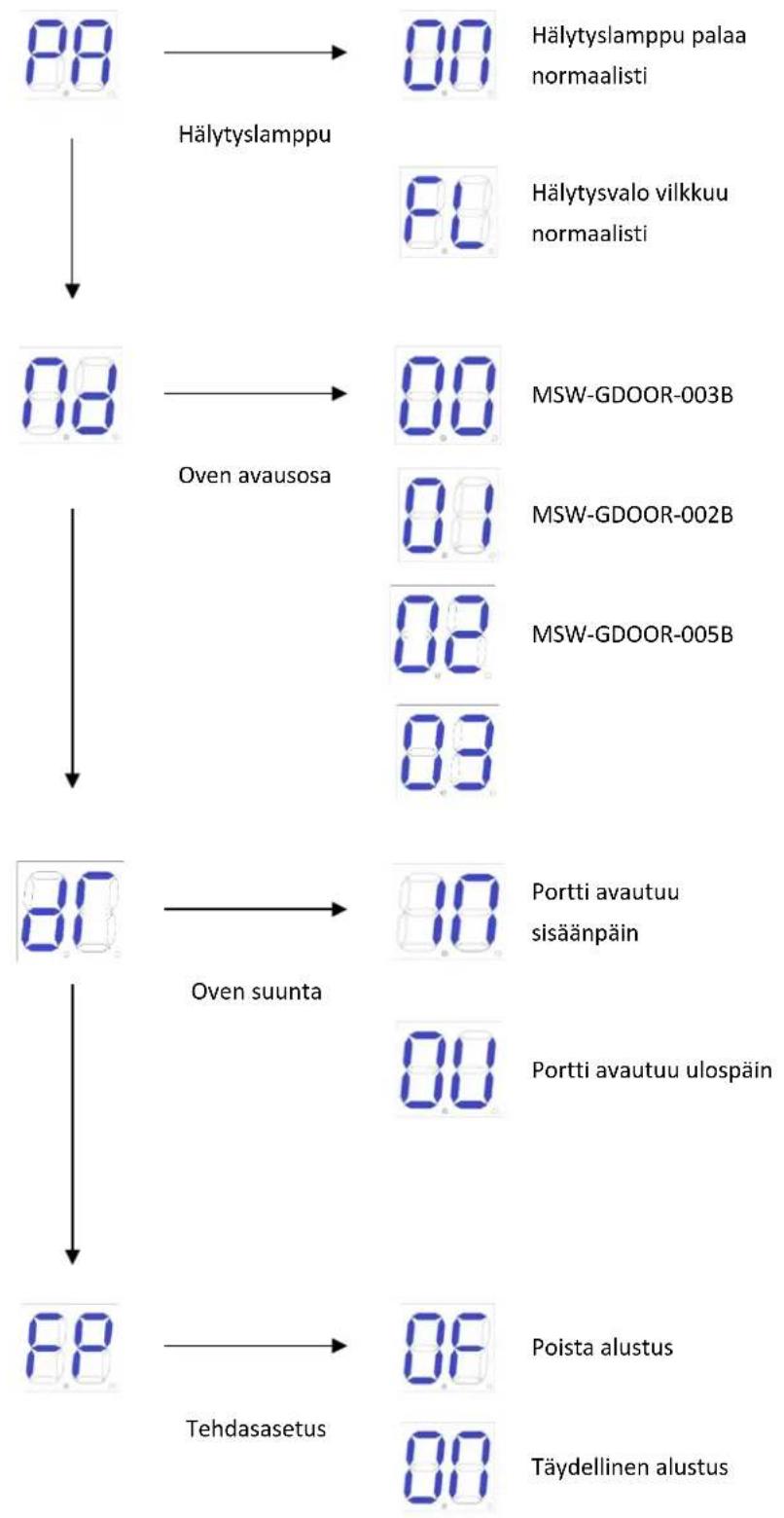

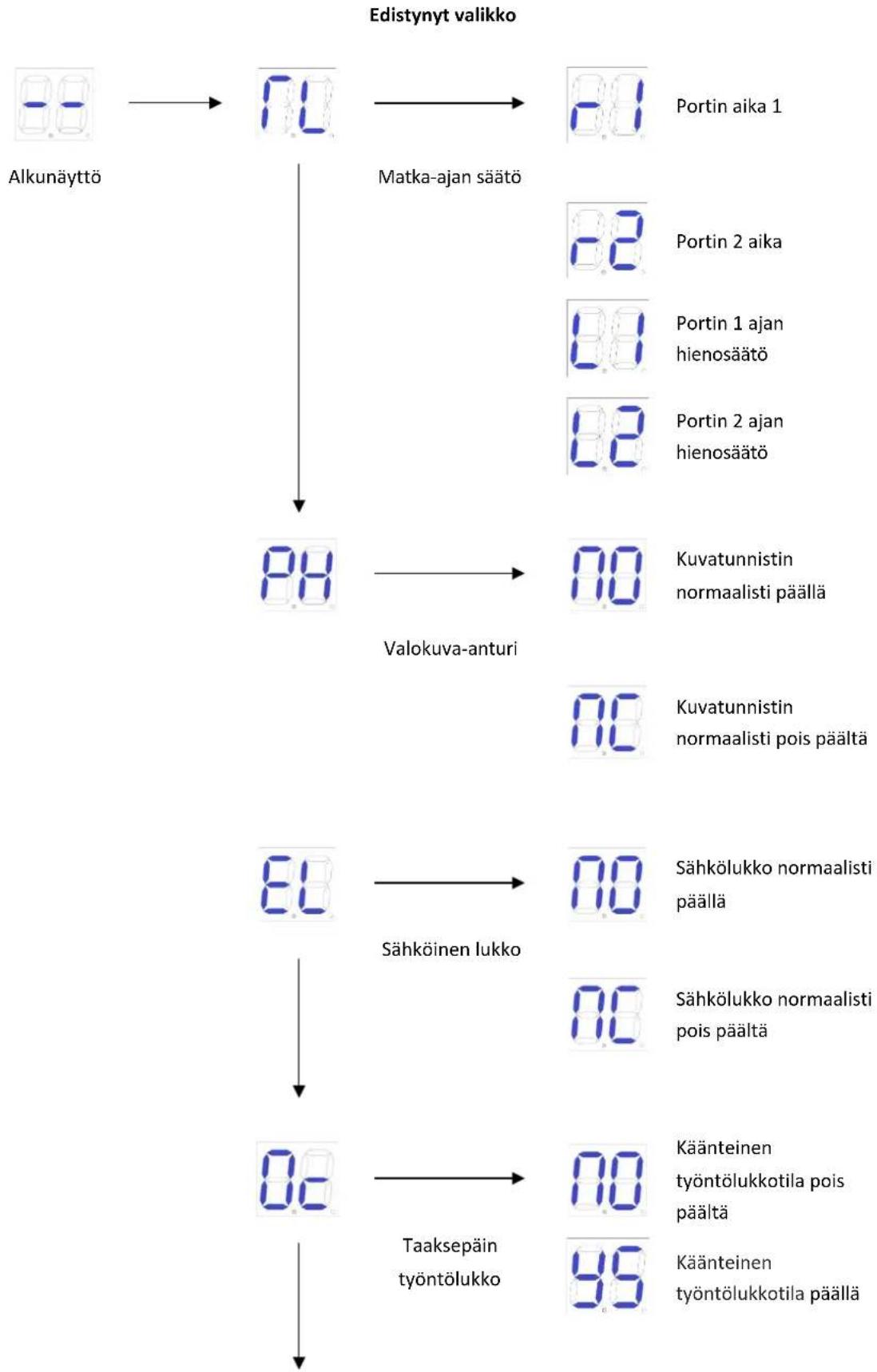

9.7.3 Lisävalikkoohjeet

Paina pitkään "PROG" 2 sekuntia siirtyäksesi lisävalikkoon.

Digitaalinen näyttö näyttää "TL", paina "+" (ylös) tai "-" (alas) valitaksesi;

Paina lyhyesti "SET" vahvistaaksesi tai siirtyäksesi alivalikkoon.

Paina lyhyesti "PROG" poistuaksesi.

Jos komentoja ei anneta minuuttiin, valikko poistuu automaattisesti.

    I["Hälytyslamppu palaa normaalisti"] --> J["81"]
    K["Hälytysvalo vilkkuu normaalisti"] --> L["80"]
    M["MSW-GDOOR-003B"] --> N["80"]
    O["MSW-GDOOR-002B"] --> P["80"]
    Q["MSW-GDOOR-005B"] --> R["80"]
    S["Portti avautuu sisäänpäin"] --> T["80"]
    U["Portti avautuu ulospäin"] --> V["80"]
    W["Poista alustus"] --> X["80"]
    Y["Täydellinen alustus"] --> Z["80"]

9.7.4 Lisävalikkoohjeet

ValikkoPaina pitkään "PROG" 2 sekuntia päästäksesi perusvalikkoon.	VaihtoehtoPaina "+" (ylös) tai "-" (alas) valitaksesi;Paina "SET" vahvistaaksesi.	Oletus/Huomio
Matka-ajan säätö	Portin aika1Portin aika2Portin 1 ajan hienosäätöPortin 2 ajan hienosäätö	Automaattisen oppimisen jälkeen, jos isku ei ole ihanteellinen, sitä voidaan säätää manuaalisesti. Mitä lyhyempi aika vastusrajan alapuolella, sitä kauempana oven hidastusetäisyys on. Ja Hall-rajassa mitä lyhyempi aika, sitä lyhyempi oven matka.
Valokuva-anturi	N/C; valokuvatunnistin on normaalisti letus)El; kuvatunnistin normaalisti pois päältä.	El; kuvatunnistin normaalisti päällä.
Sähköinen lukko	Sähkölukko on normaalisti päällä. (oletus)Sähkölukko on normaalisti pois päältä.	Sähkölukkonormaalisti päällä.
Taaksepäin työntölukko	Käänteinen työntölukkotila pois päältä Käänteinen työntölukkotila päällä(Kun sähkölukko käynnistetään, M1 kulkee pitkän matkan oven suuntaan estääkseen sähkölukon juuttumisen ja avaamisen.)	Käänteinentyöntölukkotila pois päältä
Hälytyslamppu	Hälytyslamppu palaa normaalisti. 24V virtualähde. (oletus)Hälytysvalo vilkkuu normaalisti. 24V virtualähde.	[AG6GHälytyslamppu palaa normaalisti. 24V virtualähde.
Portin avaajan valinta	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (oletus)MSW-GDOOR-004B	MSW-GDOOR-005B.
Oven suunta	Portti avautuu sisäänpäin (oletus)Portti avautuu ulospäin	Portti avautuusisäänpäin
Tehdasasetus	Peruuta tehdasasetus.Tehdasasetus täydentää.

10. muut

10.1 Huolto

Tarkista joka kuukausi, toimiiko portti normaalisti.

Turvallisuuden vuoksi jokainen portti on suositeltavaa varustaa infrapunasuojalla, ja myös säännöllinen tarkastus vaaditaan.

Lue kaikki ohjeet huolellisesti ennen oven avaajan asennusta ja käyttöä.

Pidätämme oikeuden muuttaa ohjetta ilman ennakkoilmoitusta.

10.2 Virheilmoitus

Virheet, joita saattaa ilmetä, kun ovi toimii oikein

Väärä ilmaisu	Virheen syy	Ratkaisu
	Ovi 1 Tukkeutunut avaamaan	1. Tarkista, onko ovea 1 avattaessa esteitä2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Ovi 2 Tukkeutunut avautumiseen	1. Tarkista, onko ovea 2 avattaessa esteitä2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Ovi 2 sulkeutuu vaikeasti	1. Tarkista, onko esteitä, kun ovi 1 on kiinni2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Ovi 2 sulkeutuu vaikeasti	1. Tarkista, onko esteitä, kun ovi 2 on kiinni2. Säädä vastuksen herkkyys asianmukaisesti3. Lisää hidastusetäisyyttä asianmukaisesti
	Infrapuna irti	1. Tarkista infrapuna-asetuksen tila2. Onko infrapunassa tukkeumia
	Ovi 1 sulkeutuu ennen ovea 2	1. Opi reittisuunnitelmasi uudelleen2.Säädä avausaikaväliä
	Moottori toimii liian pitkään	1. Tarkista, oletko suorittanut matkasuunnitelman2. Hall-osan vauriot
	Ei opintoreittiä	Suorita matka uudelleen

10.3 Vianetsintä

Ongelmia	Mahdollisia syitä	Ratkalsut
Portti ei voi avautua tai sulkeutua normaalisti, eikä näyttö syty.	1. Virta on pois päältä.2. Sulake on palanut.3. Ohjauslevyn virtajohdot, joissa on ongelma.	1. Kytke virtalähde päälle.2. Tarkista sulake, vaihda sulake, jos se on palanut.3. Kytke johdotus uudelleen ohjeiden mukaan.
Portti voi avautua, mutta ei sulkeutua.	1. Valokennojohdotus ongelmallinen.2. Valokennoasennus ongelmallinen.3. Objektit estävät valokuvasolun.4. Esteen herkkyys on liian korkea.	1. Jos et liitä valokennoa, varmista, että 5 ja 6, 5 ja 7 oikosulku; jos kytket infrapuna-anturi, varmista, että johdotus on oikea ja valokenno on NC2. Varmista, että valokennon asennuskohta voidaan kohdistaa keskenään.3. Poista este.4. Vähennä esteen herkkyyttä.
Kaukosäädin ei toimi.	1. Kaukosäätimen paristotaso on alhainen.2. Kaukosäätimen oppimista ei ole suoritettu loppuun.	1. Vaihda kaukosäätimen paristo.2. Suorita kaukosäätimen oppiminen uudelleen.
Paina OPEN, CLOSE-painiketta, portti ei liiku, moottorista kuuluu ääntä.	Portin siirto ei ole sujuvaa.	Todellisen tilanteen mukaan säädä moottoria tai porttia.
Vuotokytkin lauennut.	Virtalähteen oikosulku tai moottorijohdon oikosulku.	Tarkista johdotus.
Kaukosäätimen työskentelyetäisyys on liian lyhyt.	Signaali on estetty.	Liitä ulkoinen vastaanottimen antenni 1,5 metrin korkeudelle maanpinnasta.
Portti siirtyy keskiasentoon pysähtyäkseen tai peruuttaakseen.	1. Moottorin lähtövoima ei riitä.2. Esteen herkkyys on liian korkea.3. Portti kohtaa esteen.	1. Tarkista, onko muuntajan teho normaali, jos ei, vaihda muuntaja.2. Säädä TR2.3. Poista este.
