HASZNÁLATI ÚTMUTATÓ GDOOR-005B MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Kedves felhasználók,

Köszönjük, hogy ezt a terméket választotta. Kérjük, összeszerelés és használat előtt figyelmesen olvassa el a kézikönyvet. Kérjük, ne hagyja ki a kézikönyvet, ha ezt a terméket harmadik félnek küldi.

1. Biztonsági utasítás

• Kérjük, hogy a telepítés előtt figyelmesen olvassa el ezt a kézikönyvet, amely fontos információkat tartalmaz a telepítéssel 、 használattal 、 karbantartássalés biztonsággal kapcsolatban.
• A jelen kézikönyvben nem meghatározott műveletek nem engedélyezettek, a helytelen használat károsíthatja a terméket, akár sérüléseket vagy vagyoni károkat is okozhat.
• A lengőkapu működtető berendezés telepítése vagy használata során felmerülő lehetséges veszélyeket figyelembe véve a telepítésnek szigorúan meg kell felelnie az építési szabványnak és az elektromos üzemeltetési eljárásnak.
• A telepítés előtt győződjön meg arról, hogy a használt hálózati feszültség megegyezik-e a termék tápfeszültségével. Ellenőrizze, hogy a szivárgásvédelmi kapcsoló be van-e szerelve, és a földelési rendszer megfelelő-e.
• Kérjük, ellenőrizze, hogy szükséges-e további felszerelés vagy anyag az egyedi követelmények teljesítéséhez.
• A csomagolóanyag ártalmatlanításának meg kell felelnie a helyi szabályozásnak.
• Kérjük, ne cseréljen ki semmilyen alkatrészt, kivéve a jelen kézikönyvben meghatározottakat. Bármilyen nem meghatározott változtatás meghibásodást okozhat. A termékben ebből adódóan keletkező károkért a vállalat nem vállal felelősséget.
• Kérjük, ne szivárogtasson vizet vagy bármilyen folyadékot a vezérlőbe vagy más nyitott eszközbe. Ha az említett esetek bármelyike bekövetkezik, kérjük, azonnal kapcsolja ki a készüléket.
• Kérjük, tartsa ezt a terméket hőtől és nyílt tűztől távol. Mert károsíthatja az alkatrészeket; meghibásodást vagy más veszélyeket okozhat.
• Kérjük, győződjön meg arról, hogy a lengőkapu mozgása közben nem haladnak át járművek, utasok és tárgyak.
• A személyi sérülések és a vagyoni veszteségek elkerülése érdekében olyan megrongálódásgátló berendezéseket kell felszerelni, mint az infravörös védőkapcsoló. A társaság nem vállal felelősséget az ebből eredő károkért vagy balesetekért.

A termék telepítését, használatát és karbantartását csak szakemberek végezhetik.
Gyermekek nem érinthetik a vezérlőberendezéseket vagy a távirányítókat.
A nemzeti szabványnak megfelelően a lengőkapun valahol figyelmeztető táblát kell elhelyezni.
Kérjük, hogy ezt a használati utasítást a jövőbeni használatra megfelelően őrizze meg.

1. Csomagolási lista (Standard)

Nr	Kép Név Mennyiség
1		Főgép 2
2		Vezérlődoboz 1
3		Kézi kioldó kulcs 2
4		Távirányító 2
5		Fali tartó 4
6		Első rögzítő konzol 2
7		Csatlakozó konzol 2
8		M8X25 csavar	4
9		Szerelőcsavar (rövid)	2

Nr	Kép	Név	Mennyiség
10				M8×45 csavar 2
11				Önzáró anya M8 8
12				Végállás stopper 1

Csomagolási lista (nem kötelező)

Nr	Kép	Név	Mennyiség
1				Infravörös érzékelő 1
2				Vezeték nélküli billentyűzet 1
3				Riasztólámpa 1
4				Elektromos zár	1
5				Tároló akkumulátor	2

A telepítési környezet különbözősége miatt cégünk nem biztosít telepítési tartozékokat a kapunyitók és a fal rögzítéséhez és csatlakoztatásához. Kérjük, hogy ezeket a szerelési tartozékokat a tényleges helyszíni helyzetnek megfelelően készítse el.

1. Műszaki paraméterek

Modell MSW-GDOOR-005B
Áramforrás. 230V~/50Hz
Motor teljesítmény	30W
Kapu mozgási sebessége	18~22s/ 90°
Max. egyszemélyes súly	200 kg
Max. egyszemélyes levél hossza	2 m
Max. erő	2200 N
Max. dugattyú löket	32 cm
Távvezérlő távolság	≥30 m
Távirányító üzemmód	Egy/Négy gombos üzemmód
Tároló akkumulátor (opcionális)	DC24V (4.5Ah vagy 9sAh)
Zaj ≤≤58 dB
A támogatott távirányítók maximális száma	32 db
Távoli frekvencia	433,92 MHz
Munkahőmérséklet	-20°C - +70°C
A csomag súlya 10 kg

4. Telepítési rajz

1 - Napelem
2 - Akkumulátoros doboz
3 - Vezérlődoboz
4 - Riasztólámpa
5 - Vezeték nélküli billentyűzet (a falon kívül)
6 - Kapu meghajtás
7 - Infravörös érzékelő
8 - Kapunyitó
9 - Elektromos zár
10 - Limit Stopper

Az MSW-GDOOR-005B lengőkapu nyitó 200 kg-nál kisebb súlyú egyszárnyú kapukhoz és 2 m-nél rövidebb hosszúsághoz alkalmazható. A meghajtási mód bolygóműves áttételt alkalmaz a csavaros rúdátvitellel kombinálva. Ezt a kapunyitót a védelem érdekében a kerítésen vagy az udvaron belül kell felszerelni.

5. A szabványos telepítéshez szükséges szerszámok

	6-os imbuszkulcs		Vízmérték
	Horkáscsavarhúzó		Szalag
	Phillipscsavarhúzó		Állítható csavarkulcsX 2
	Keltető toll

Megjegyzés: a kábeleknek kültéri használatra alkalmasnak kell lenniük.

6. Kábel lista

	Kábel alkalmazása	Kábel anyaga	Max. Hosszúság
1	A 220V-os vezérlódoboz tápegységének k ábele	3×2,5 mm ^2 (>30m)3×1,5 mm ^2 (<30m)	Korlátlan
2	A kapunyitó tápegységének kábele	2×1,5 mm ^2	15m
3	Infravörös érzékelő kábele	2×0,5mm ^2	10m
4	Riasztólámpa kábele	2×0,5mm ^2	10m
5	Elektromos zár kábele	2×0,5mm ^2	10m
6	A tároló akkumulátor hosszabbító kábele	2×1,5 mm ^2	10m
7	A napenergia kábele	2×1,5 mm ^2	10m

A különböző telepítési környezetek miatt a telepítőnek elő kell készítenie a vezérlődoboz és a kapunyitók tápkábeleit.

! Megjegyzés: a kábel kivezetésének lefelé kell mutatnia, hogy megakadályozza az esővíz bejutását a vezetékbe a kábel mentén.

7. A kapunyitás iránya

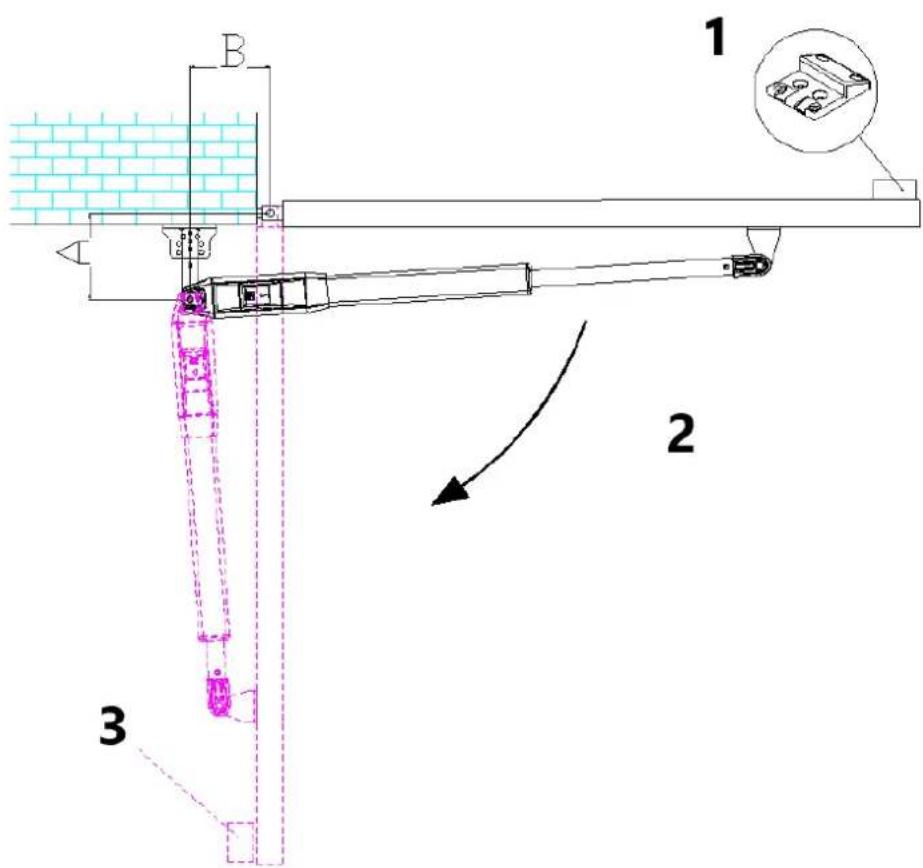

7.1 A kapu befelé nyílik

B 1 2 3

1. ábra

1 - Limit stopper
2 - Kapunyitási irány
3 - Biztonsági dugó

Ajánlott telepítési méret:

Megjegyzés: Ha a kapu és a fal közötti távolság túl kicsi, vagy a kapu teljes kinyitása után zavaró tényezőt okoz, kérjük, szereljen be egy kapu biztonsági ütközőt (a felhasználó készíti el) a személyi sérülések vagy anyagi károk megelőzése érdekében.

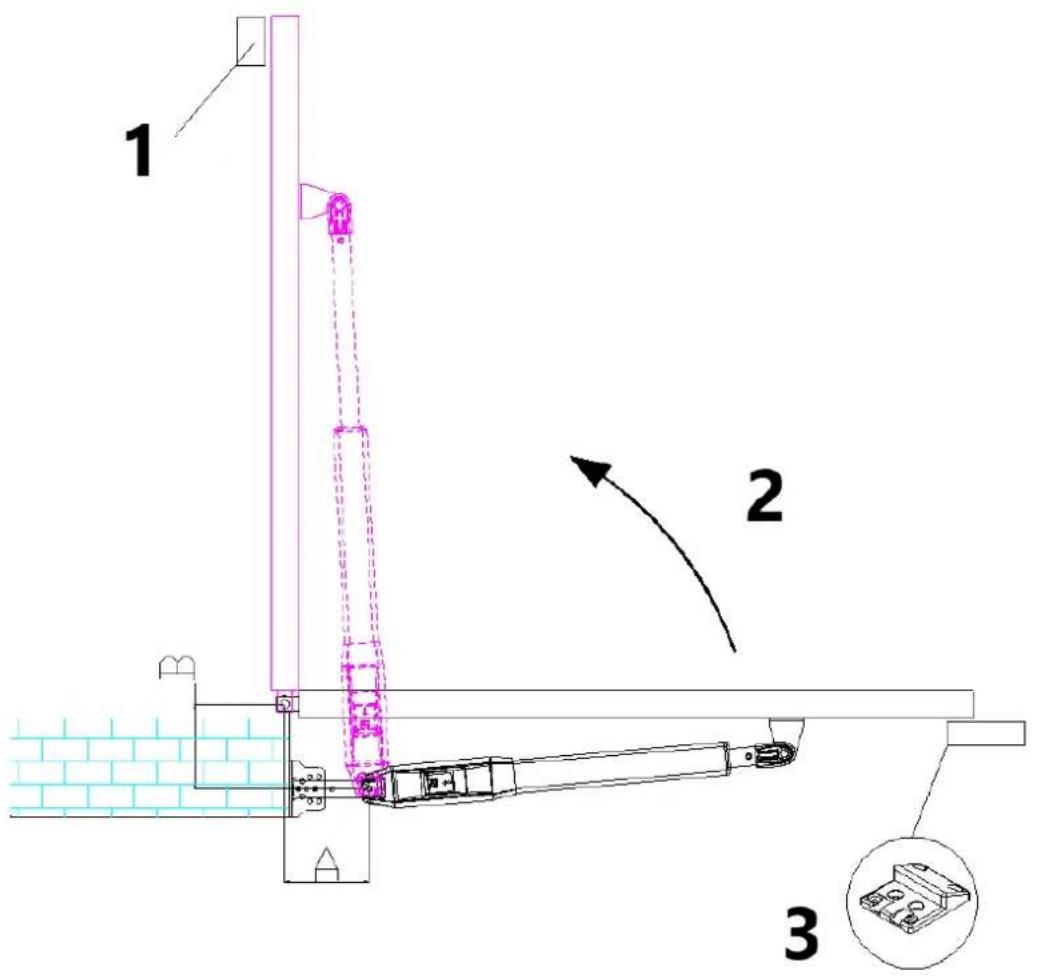

7.2 A kapu kifelé nyílik

1 2 3

3. ábra

1 - Biztonsági ütköző
2 - Kapunyitási irány
3 - Végállás stopper

Ajánlott telepítési méret:

Megjegyzés: Ha a kapu és a fal közötti távolság túl kicsi, vagy a kapu teljes kinyitása után zavaró tényezőt okoz, kérjük, szereljen be egy kapu biztonsági ütközőt (a felhasználó készíti el) a személyi sérülések vagy anyagi károk megelőzése érdekében.

Ha van elég hely a kapu és a fal között, miután a kapu teljesen kinyílt, akkor a biztonsági dugó nem kötelező opció. (A motor leáll, miután blokkolták)

8. Telepítési lépések

8.1 Előkészületek a főgép telepítése előtt

a) A kapunyitó beszerelése előtt ellenőrizze, hogy a kapukat helyesen szerelték-e fel, győződjön meg arról, hogy a kapu kézzel simán működtethető, és a végállásgátló hatékonyan megakadályozza a kapu további mozgását.
b) Kérjük, tartson 15-20 mm távolságot a két hinta között az elektromos zár felszereléséhez. Ha nincs szükség elektromos zárra, akkor nem kell figyelembe venni a két hinta közötti távolságot;
c) A 2 fógép ajánlott szerelési magassága körülbelül 300 \~ 800 mm a talaj felett, és győződjön meg róla, hogy vannak megbízható rögzítési pontok a rögzítő konzolokhoz.

Kábeltemetés

A kapunyitó normál működésének biztosítása és a kábelek sérülés elleni védelme érdekében kérfük, hogy a motor- és tápkábeleket, valamint a vezérlőkábeleket külön-külön két PVC-csővel temesse el. Az egyik PVC cső a motor és a tápkábelek, a másik a vezérlőkábelek számára.

Szerelési konzolok rögzítése

Az MSW-GDOOR-005B főkészülékek szilárd telepítése érdekében ajánlott a bővítőcsavarok használata a rögzítőkonzolok rögzítéséhez.

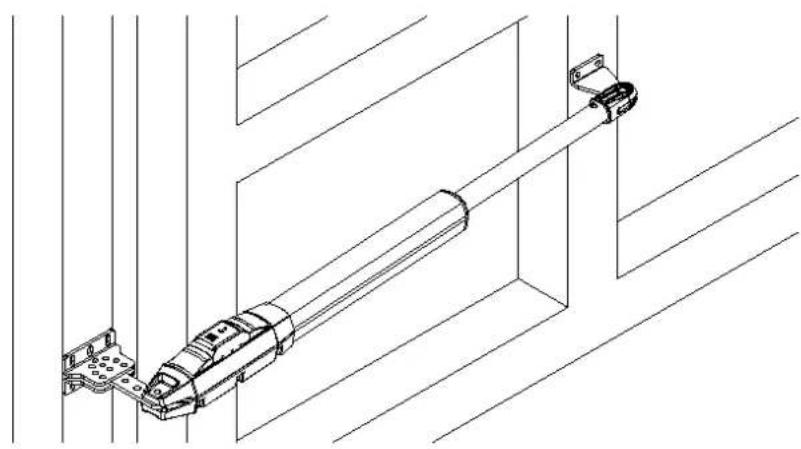

8.2 kiegészítő felszerelése

A) A főgépek beszerelése előtt először szerelje fel a fali konzolt a falra, majd rögzítse az összekötő konzolt, végül szerelje fel az elülső rögzítő konzolt a kapura.

Megjegyzés: Kérjük, a rögzítés előtt mérje meg a lejtésszöget, hogy az elülső rögzítő konzol és a csatlakozó konzol azonos magasságban legyen.

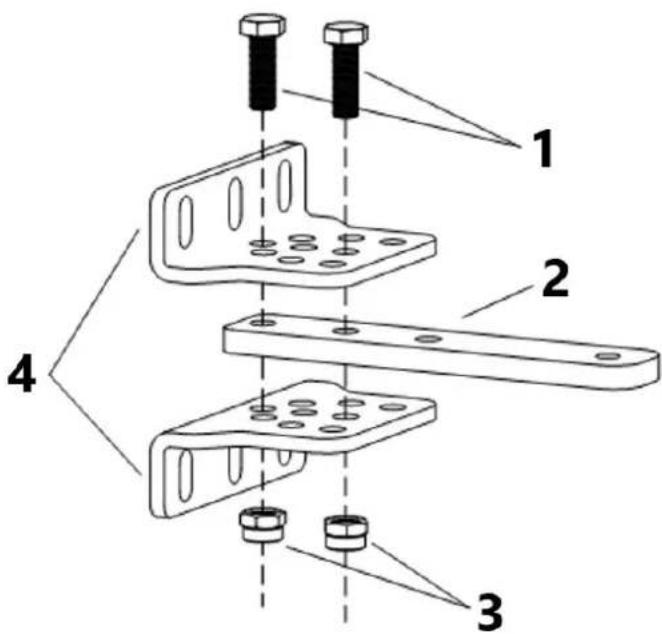

Csatlakoztassa a csatlakozó konzolt és a két fali konzolt, lásd az 5. ábrát.

1 - M8x25 csavar
2 - Csatlakozó konzol
3 - Önzáró anya M8
4 - Fali konzolok

B) A csatlakozó konzol és a fali konzol különböző feltételek szerint csatlakoztatható, lásd a 6. ábrát.

6. ábra

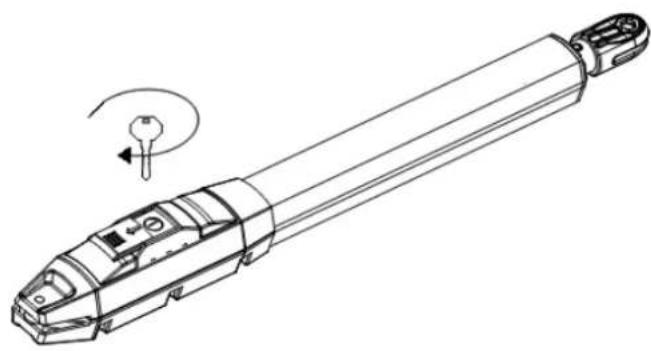

C) A telepítés előttoldja fel a két főgépet. Feloldási módszer: Nyissa ki a kézi kioldó fedelet, helyezze be a kézi kioldó kulcsot, forgassa el a kulcsot, amíg ki nem oldódik, ahogy a 7. ábrán látható, majd fordítsa el a teleszkópos kart, úgy fogja találni, hogy kézzel könnyen kinyúlik.

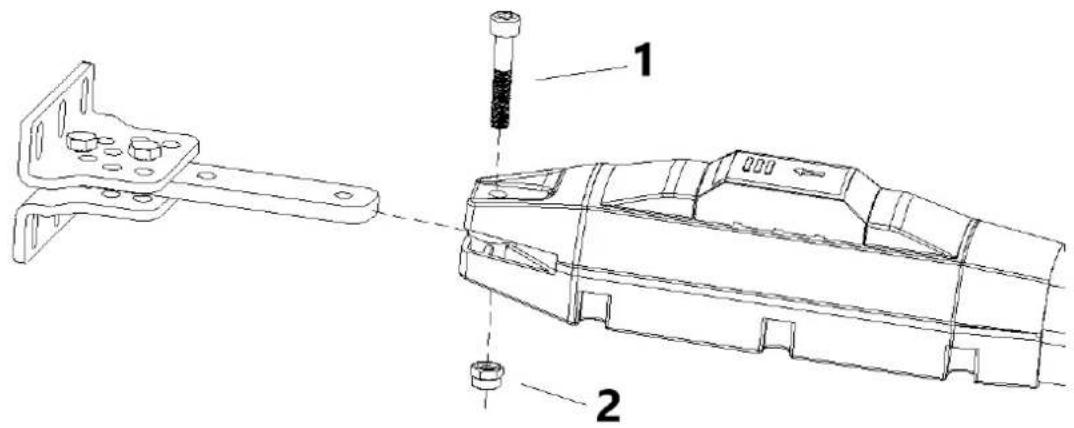

D) Csatlakoztassa a főgépet a csatlakozó konzolokhoz csavarral és anyával a 8. ábrán látható módon.

1 - M8x45 csavar
2 - Önzáró anya M8

E) Az alábbi 9. ábrán látható módon csatlakoztassa a fali konzolt a falhoz a megjelölt pozíciónak megfelelően. Ezután csavarral és anyával csatlakoztassa a főgépet a fali konzolhoz. (Kérjük, használja a vízmértéket, hogy megbizonyosodjon a telepítés egyenletességéről.)

1 - Szerelőcsavar (rövid)
2 - Első rögzítő konzol
3 - Önzáró anya M8

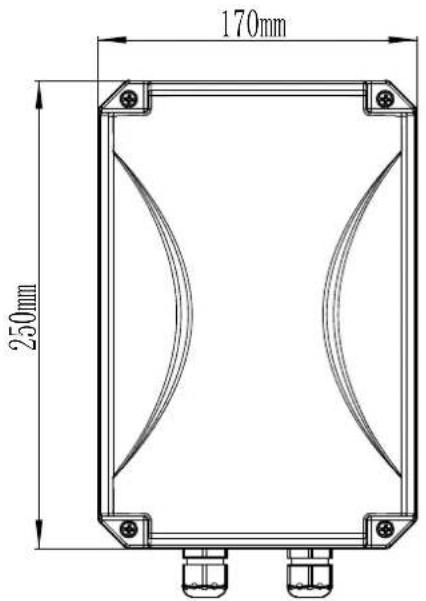

8.3 A vezérlődoboz mérete

A biztonság és a gépek védelme érdekében a kapu kifelé történő nyitásakor a nyitási határhelyzetbe szereljen be egy kapuütközőt, hogy megakadályozza a kapu túl nagy elmozdulását. Eközben, hogy a 2 lengés a pontos végállásba záródhasson, kérjük, szereljen be egy végállásgátlót

a zárt végállásba (a 3. ábrán látható módon). Hasonlóképpen, ha a kapu befelé nyílik, kérjük, szereljen fel egy végállásgátlót a zárt végállásban (a 2. ábrán látható módon).

• A főgép telepítése előtt győződjön meg arról, hogy a főgép és az alkatrészek jó mechanikai teljesítményt nyújtanak, és a kapu rugalmasan működtethető kézzel.
  Egy vezérlőegység opcionálisan egy főgépet vagy két főgépet is működtethet.
• A földszivárgási megszakítót olyan helyre kell felszerelni, ahol a kapu mozgása látható, és a vezérlődoboz minimális beépítési magasságának több mint 1,5 m-nek kell lennie, hogy a gyerekek ne érjenek hozzá.
• A telepítés után ellenőrizze, hogy a mechanikai tulajdonságok megfelelőek-e vagy sem, hogy a kapu mozgása rugalmas-e vagy sem a feloldás után, és hogy az infravörös érzékelő (opcionális) helyesen és hatékonyan van-e telepítve.

9. Bekötés és hibakeresés

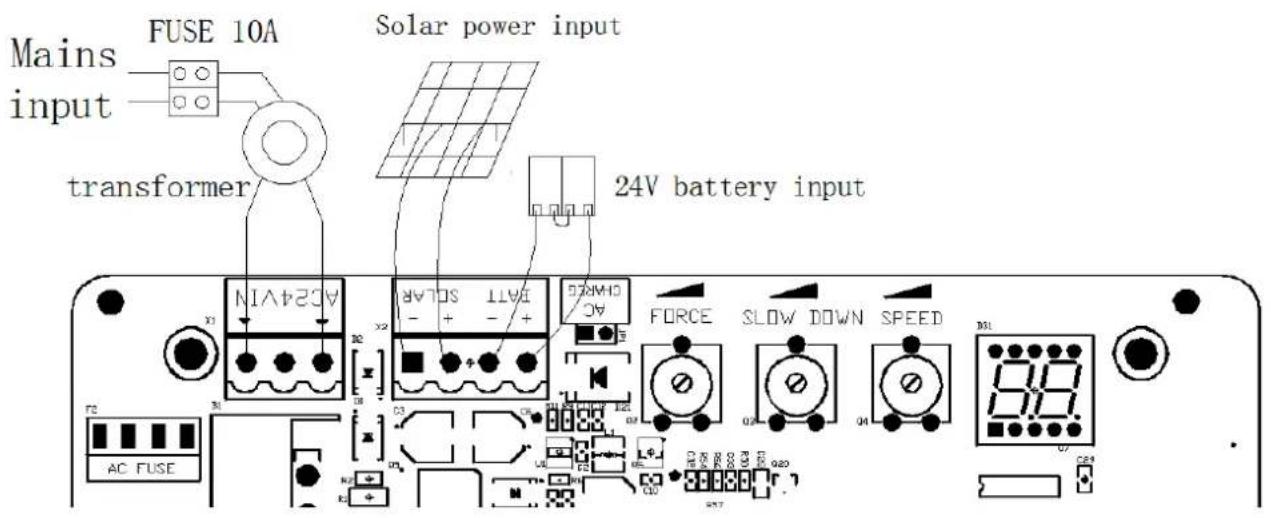

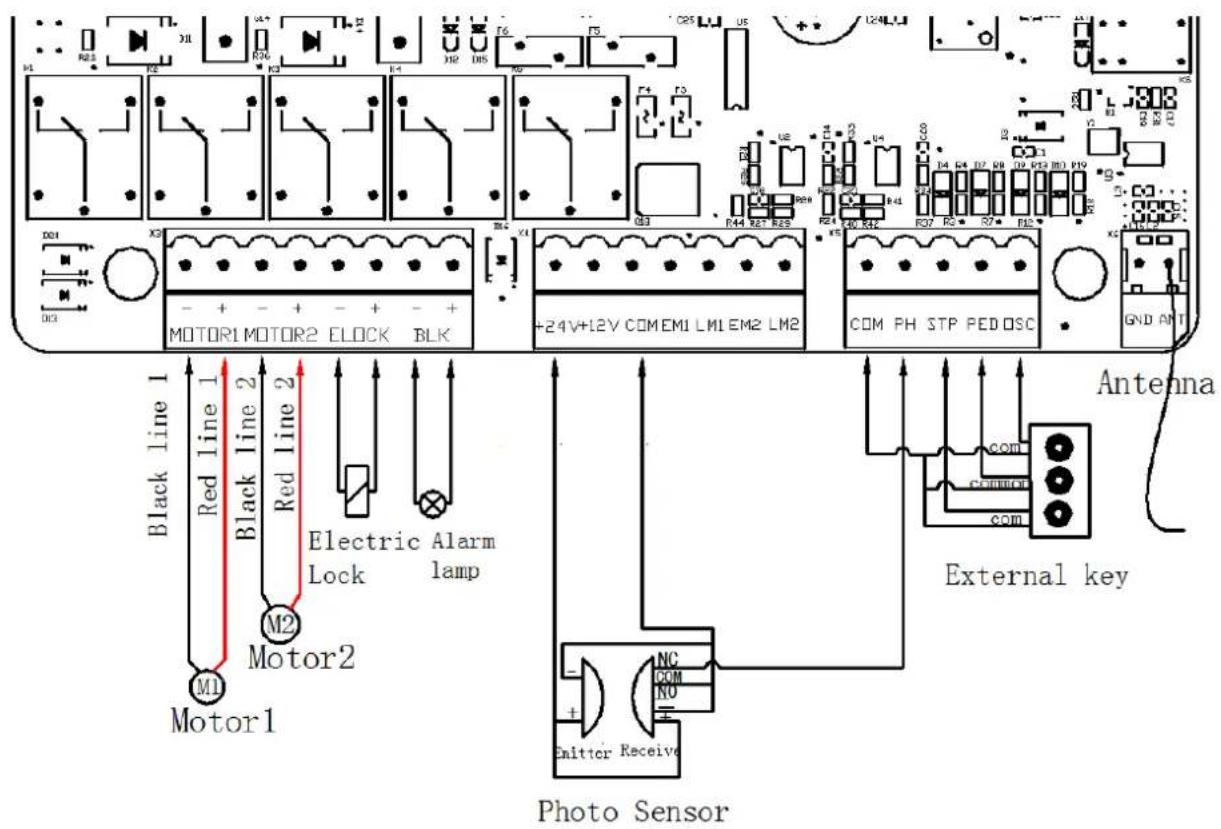

9.1 bekötési utasítások

Mains input FUSE 10A transformer Solar power input 24V battery input AC24V1N X1 X2 X3 SOLAR + - + - + - AC24V1N AC FORCE SLOW DOWN SPEED AC FUSE AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC

Black line 1 Red line 1 Black line 2 Red line 2 M2 Motor2 M1 Motor1 Electric Alarm Lock lamp M2 M1 Photo Sensor External key Antenna COM PH STP PED OSC COM COM NC COM NO + Emitter Receive +24V+12V COMEM1 LM1 EM2 LM2 R44 R27 R28 R34 R26 R27 R28 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 D01 XG MOTOR1 MOTOR2 ELOCK BLK C25 LUX US U24LUX GND ANT

1. ábra

9.2 Vezérlőpanel rajz és utasítások

NIM/ON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

12. ábra

Terminál A készülék leírása
1. AC24VIN	24VAC tápegység bemenet
2. +SOLAR-	Napenergia bemenet
3. +BATT-	24V akkumulátor bemenet
4. FORCE	Ellenállási erő
5. LASSÍTÁS	Lassú megállás távolság
6. SPEED	Mozgó sebesség
7. MOTOR1 Motor1 kimenet
8. MOTOR2	Motor2 kimenet
9. -ELOCK+	Elektromos zár kimenet
10. -BLK+	Riasztólámpa kimenet (Megjegyzés: figyeljen a negatív és a pozitív jelre.)
11. +24V	24V kimenet pozitív
12. +12V	12V kimenet pozitív (nincs kimenet nyugalmi állapotban)
13. EM1	Motor1 Hall-érzékelő kimeneti teljesítménye
14. LM1	Motor1 Hall-érzékelő határérték bemenet
15. EM2	Motor2 Hall-érzékelő kimeneti teljesítménye
16. LM2	Motor2 Hall-érzékelő határérték bemenet
17. PH	Fényérzékelő bemenet Aktív
18. PED	Egykapus/gyalogos üzemmód bemenet aktív
19. OSC	Egycsatornás bemenet Aktív
20. ANT	Antenna
21. COM	Közös
22. SIG	A jelzés általában csak akkor záródik, ha az ajtó a helyén van.

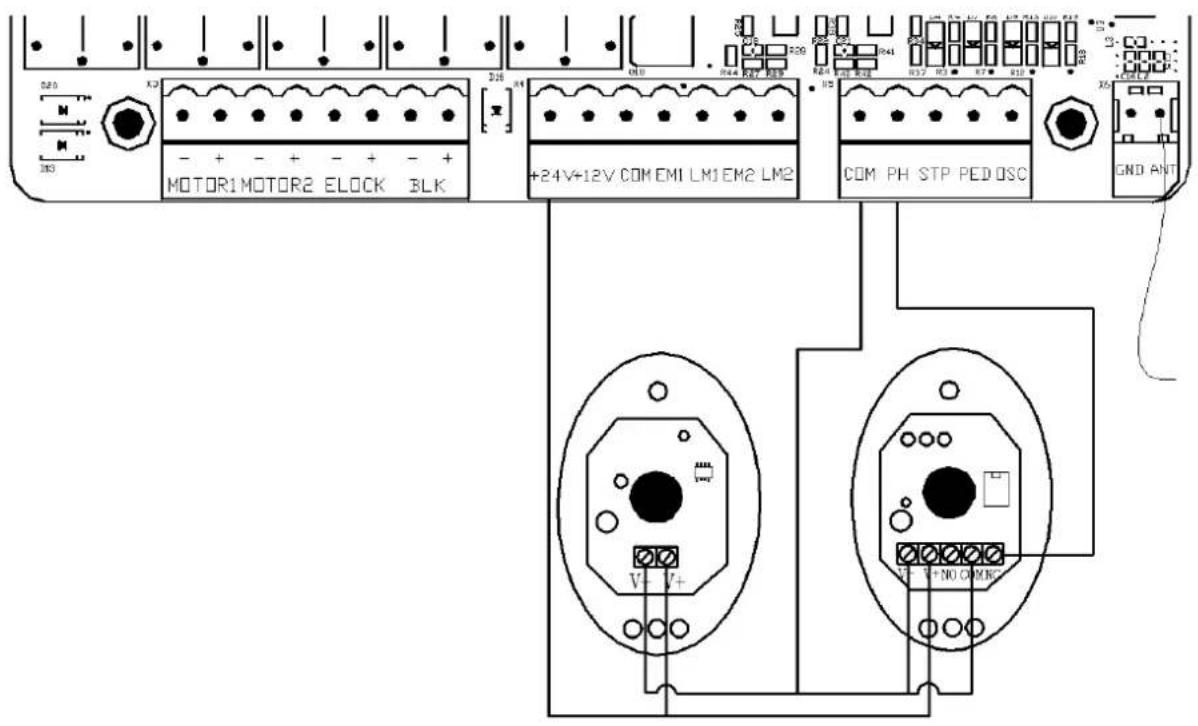

Fotóérzékelő bekötési utasítások

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EMI LM1 EM2 LM2 COM PH STP PED OSC GND ANT

1. ábra

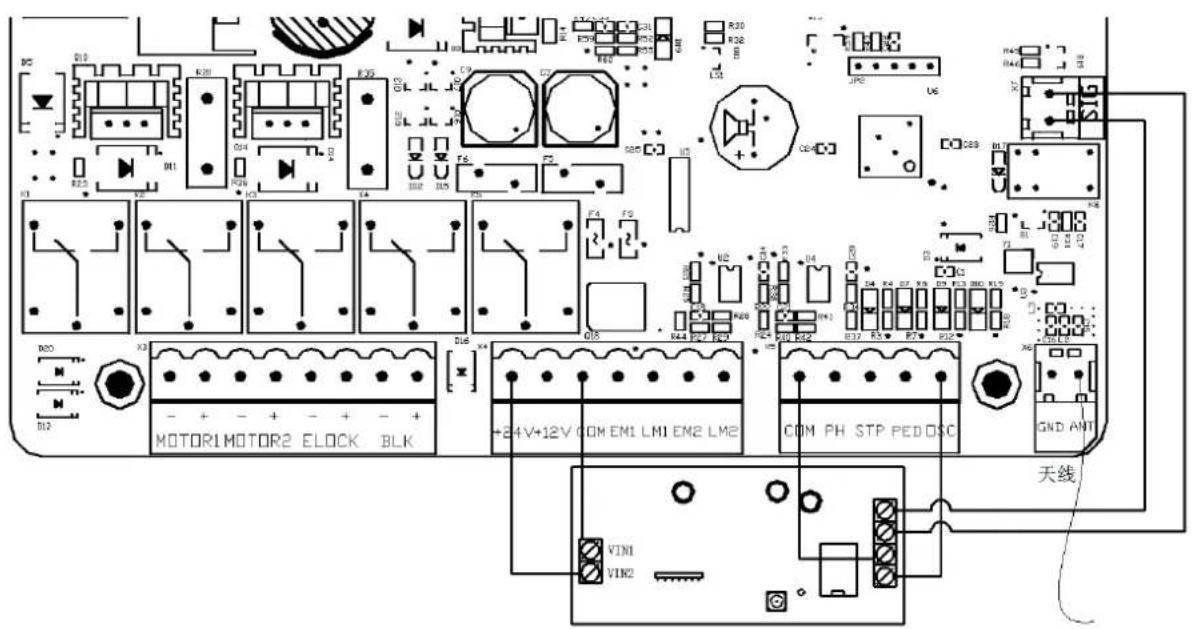

WIFI modul bekötési utasítások

B2 R10 R20 R30 R40 R50 R60 R70 R80 R90 R100 R110 R120 R130 R140 R150 R160 R170 R180 R190 R200 R210 R220 R230 R240 R250 R260 R270 R280 R290 R300 R310 R320 R330 R340 R350 R360 R370 R380 R390 R400 R410 R420 R430 R440 R450 R460 R470 R480 R490 R500 R510 R520 R530 R540 R550 R560 R570 R580 R590 R600 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT 天线

WIFI Module(24VDC)
14. ábra

9.3 Digitális képernyő beállítása

Amikor a vezérlőpanel működik, a felhasználók a vezérlőpanelen lévő digitális képernyőn ellenőrizhetik a kapunyító működési állapotát.

: nincs bemenet;

: nyitó állapot alatt;

: záró állapot alatt;

: manuális üzemmód;

: utazási beállítás;

9.4 Mozgásbeállítás (NAGYON FONTOS)

A kapunyitók első telepítésénél a telepítőnek be kell állítania a nyitott és zárt végálláskapcsoló pozícióit az út lefutásához.

9.4.1 A mozgás programozása a vészhelyzeti határérték üzemmódban

Nyissa ki a kapu mindkét oldalát és zárja be a tengelykapcsolót, majd nyomja meg és tartsa lenyomva a "+" gombot a vezérlőpanelen, amíg a digitális képernyőn a "SU" feliratot nem jeleníti meg. Ezt a lépést követően a kapu először a zárási irányba fut, majd megáll, és a kapu automatikusan kinyílik. Amikor a két lengőkapu teljesen kinyílt, a kapuk másodszorra automatikusan bezáródnak, és a menetbeállítás a kapuk bezárásával befejeződik. Ha a kapu lassú sebességgel történő indításának távolsága nem megfelelő, állítsa be a "LASSÚ LENYÍLÁS" gombot a távolság felülvizsgálatához.

Megjegyzés:

• Kábelezés: Az 1. főmotor fekete vezetéke a MOTOR1 bal oldalához csatlakozik; A gazdatest 1 barna vezetéke a MOTOR1 jobb oldalához csatlakozik. A 2. főmotor fekete vezetéke a MOTOR2 bal oldalához csatlakozik; A 2. főmotor barna vezetéke a MOTOR2 jobb oldalához csatlakozik.
  Egyajtós üzemmódban az állomás a MOTOR1-hez csatlakozik.
  ● Ha a kapu hirtelen megáll a mozgás beállítása közben, kérjük, növelje az ellenállási erőt.
• Ha a kapu nem áll meg, amikor a mozgás beállítása során akadályokkal találkozik, kérjük, megfelelően csökkentse az ellenállási erőt.
• A telepítőnek a "SPEED" trimmer módosítása után újra kell végeznie a mozgásbeállítást.

9.5 Trimmerek beállítása

Akadály érzékenység trimmer

A beállításához az akadály érzékenységét -- az óramutató járásával megegyező irányba forgatva növeli, az óramutató járásával ellentétesen csökkenti az akadály érzékenységét. Ha vannak környezeti hatások, például erős szél, állítsa be a trimmert a környezetnek megfelelően.

Lassú sebességű távolsági vágó

A lassú sebességtávolság beállításához -- az óramutató járásával megegyező irányba forgatva növeli, az óramutató járásával ellentétesen csökkenti a lassú sebességtávolságot. Kérjük, ne állítson be nagyon rövid lassú sebességtávolságot, hogy elkerülje a kapu ütközését.

Kapu mozgó sebességvágó

A kapu mozgási sebességének beállítása -- az óramutató járásával megegyező irányba forgatva gyorsít, az óramutató járásával ellentétesen lassít. A trimmer beállítható a nyitási és zárási menetidő megváltoztatására. Ezt a beállítást az útbeállítás előtt be kell fejezni.

Az óramutató járásával ellentétes irányba fordítva: csökkenti

Az óramutató járásával megegyező irányba forgatva: növekedés

FORCE

Akadály érzékenység trimmer

LASSÍTÁS

Lassú sebességű távolsági vágó

SPEED

Kapu mozgó sebességvágó

1. ábra

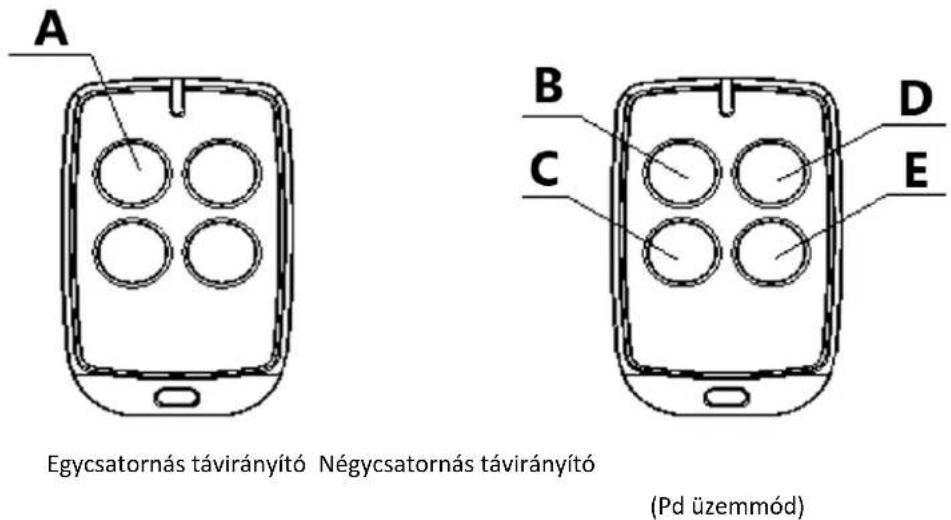

9.6 Távvezérlő hozzáadása és távvezérlő törlése

9.6.1 Távirányító hozzáadása

Nyomja meg és tartsa lenyomva a "-" gombot, a riasztófény folyamatosan villogni fog, és a digitális képernyőn megjelenik a távirányító üzemmód -- "PO" -- két lengőkapu egycsatornás üzemmód; "Pd" -- egykapus négycsatornás üzemmód; Nyomja meg a hozzáadandó távirányító gombját, a digitális képernyőn megjelenik az aktuálisan elmentett távirányító száma, majd a távirányító tanulása befejeződik. (Az új párosított távvezérlő alapértelmezett beállítása két lengőkapu egycsatornás üzemmód).

9.6.2 Távirányító törlése

Lépjen be a "AE" a digitális képernyőn, majd válassza a "rE" lehetőséget a távirányítók törléséhez.

16. ábra

1 - Nyitás/zárás/leállítás
2 - Nyissa meg a címet.
3 - Stop
4 - Zárja be a
5 - Egyetlen kapu

9.6.3 Speciális távirányító gombja

Nyomja meg és tartsa lenyomva a kombinációs billentyűket 5S-ig.

C(stop)+D(egykapus) kombinációs billentyű -- belép a távvezérlő tanulási folyamatába.

9.7 Vezérlőpanel beállításai

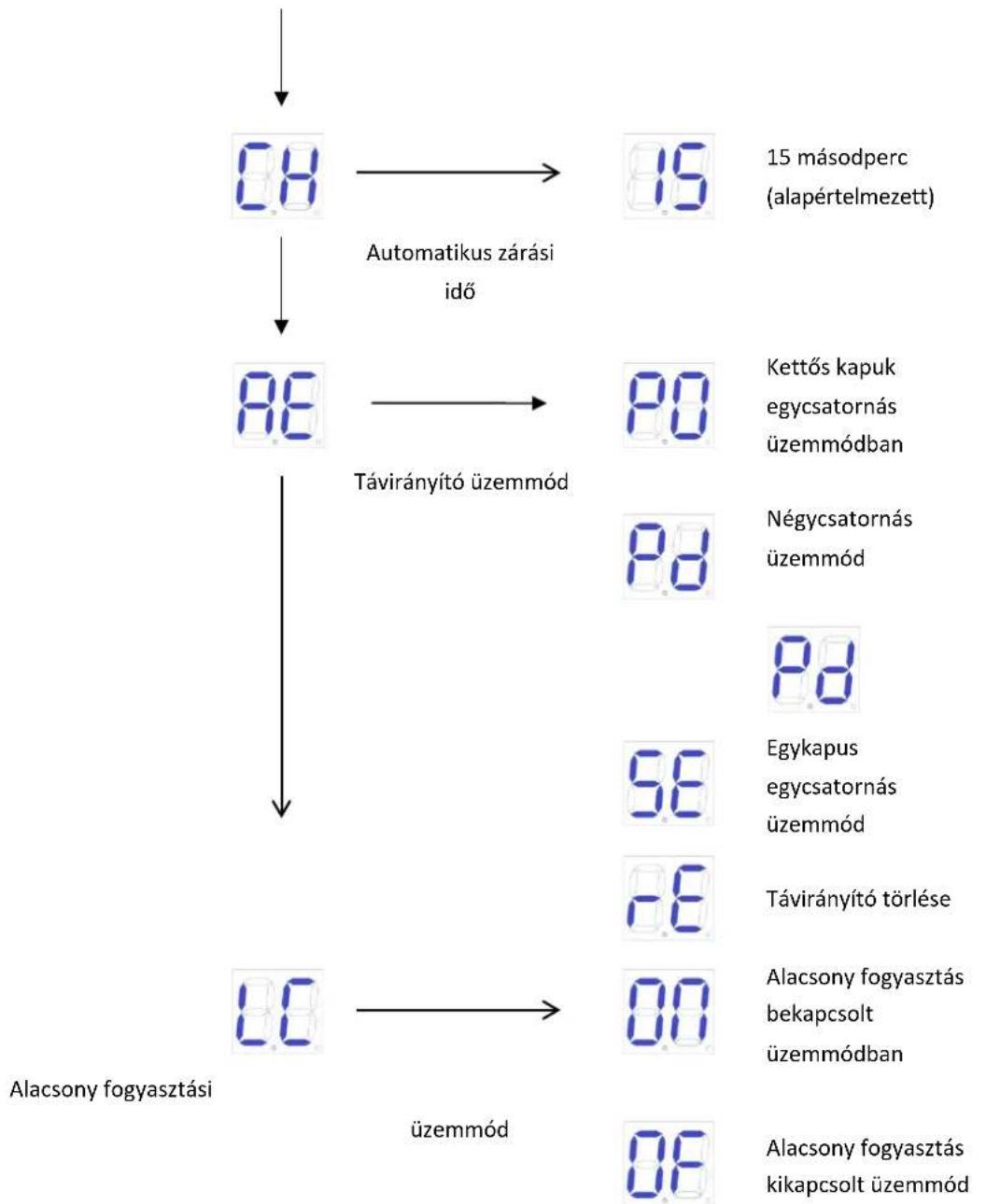

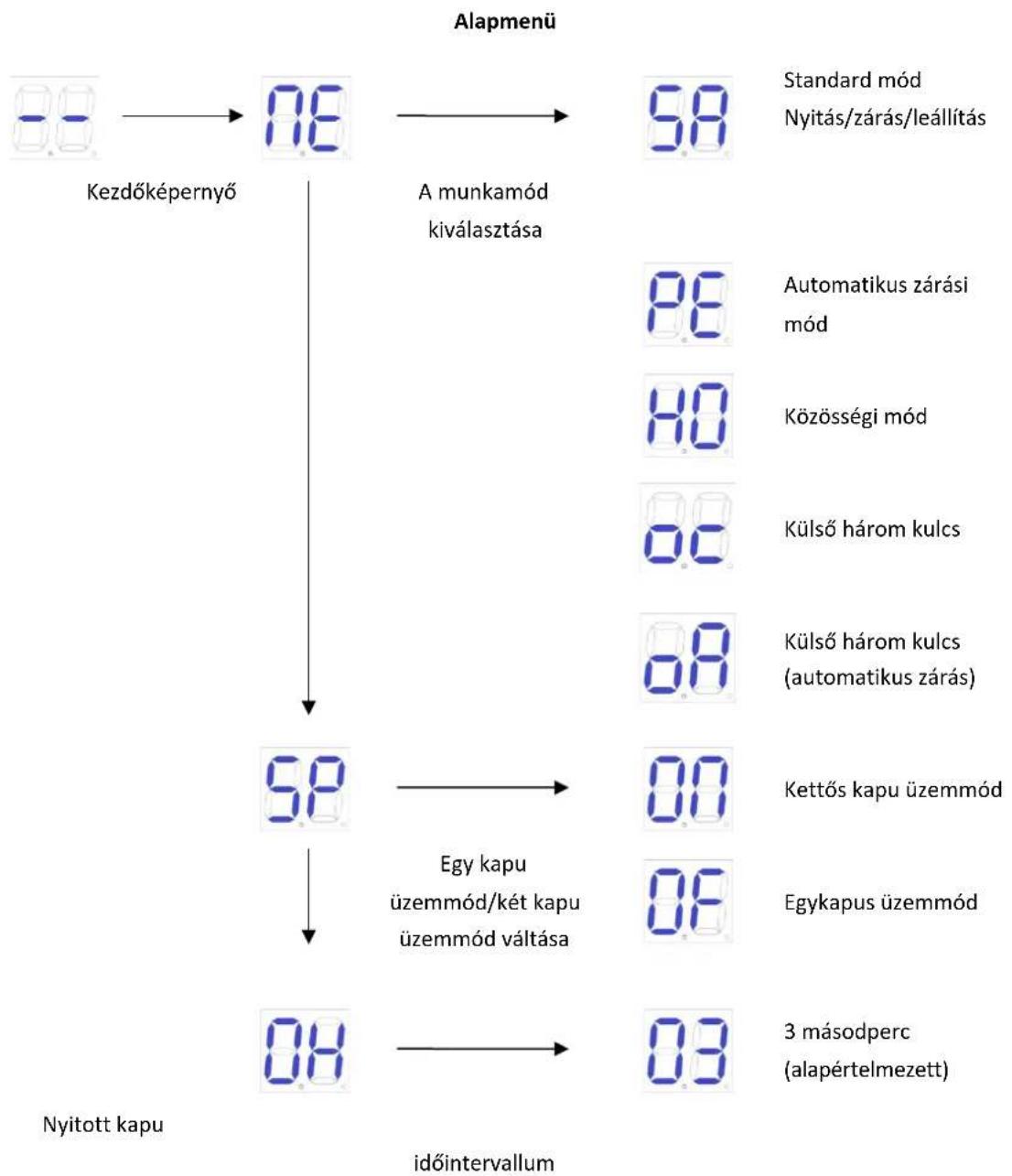

9.7.1 Alapmenü

Nyomja meg a "PROG" gombot az alapmenübe való belépéshez;

A digitális képernyőn megjelenik a "NE", válassza ki a menü egyéb funkcióit a "+" és "-" gombokkal.

Nyomja meg a "SET" gombot a megerősítéshez vagy az almenübe való belépéshez.

A menüböl való kilépéshez nyomja meg a "PROG" gombot.

Ha egy percig nem ad parancsot, a menü automatikusan kilép.

9.7.2 Alapmenü utasítás

MenüNyomja meg a "PROG" gombot a alapmenübe való belépéshez.	OpcióNyomja meg a "+" (fel) vagy "-" (le) gombot a kiválasztáshoz;Nyomja meg a "SET" gombot a megerősítéshez.	Alapértelmezett / Figyelem
	Standard üzemmód; O/C/S(Nyitás/zárás/leállítás).O/S/C standard üzemmód automatikus zárási funkcióval. Amikor a kapu kinyílik, az automatikus zárási idő után automatikusan bezáródik. Ha az automatikus zárási idő várakozási ideje alatt "kapu bezárása" parancsot küldenek, az automatikus zárási funkció törlódik.
	Közösségi üzemmód (automatikus zárási funkcióval). Amikor a kapu kinyílik, a kapu automatikus záráság semmilyen kapu parancsra nem reagál. Ha a felhasználó a zárási folyamat közben kapu parancsot küld, akkor a kapu újra kinyílik. Ha az automatikus zárási várakozási idő alatt kapu parancsot küld, akkor ez a várakozási idő újraszámításra kerül.Ha a kapu több mint tíz egymást követő alkalommal nem záródik be teljesen, az automatikus zárási funkció törlódik, és a kapu a kapunyitási parancs újbóli elküldésével záródik be. Vegye figyelembe, hogy közösségi üzemmódban a kapu továbbra is rendelkezik az automatikus zárási funkcióval, ha akadályokkal találkozik.Külső három gomb (nyitás/zárás/stop)Külső három gomb o/p/s (Automatikus zárás)
Egy kapu/kettős kapu kapcsoló	Kettős kapu üzemmód (alapértelmezett).Egykapus üzemmód.	Kettős kapu üzemmód.
Nyitott kapu időintervallum	00-10: A kapu nyitási időintervallum 0-10 másodperc (alapértelmezett 3 másodperc). Ha az intervallum rövidebb, mint 2 másodperc, akkor az elektromos zár nem használható.	3 másodperc.
Automatikus zárási idő	Az automatikus zárási idő beállítható 15 (alapértelmezett), 30, 60, 90 másodpercre.	15 másodperc.
Távirányító üzemmód	Kettős kapuk egycsatornás üzemmódban.Négycsatornás üzemmód.Egykapus egycsatornás üzemmód.Az összes párosított távirányító törlése	Kettős kapukegycsatornás üzemmódban.
Alacsony fogyasztási üzemmód	Alacsony fogyasztási üzemmódbekapcsolvaHa a kezdőképernyőn nincs művelet, a vezérlőpanel 1 perc elteltével automatikusan alacsony fogyasztású üzemmódba lép.Alacsony fogyasztású üzemmód ki	Alacsonyfogyasztási üzemmódbekapcsolva

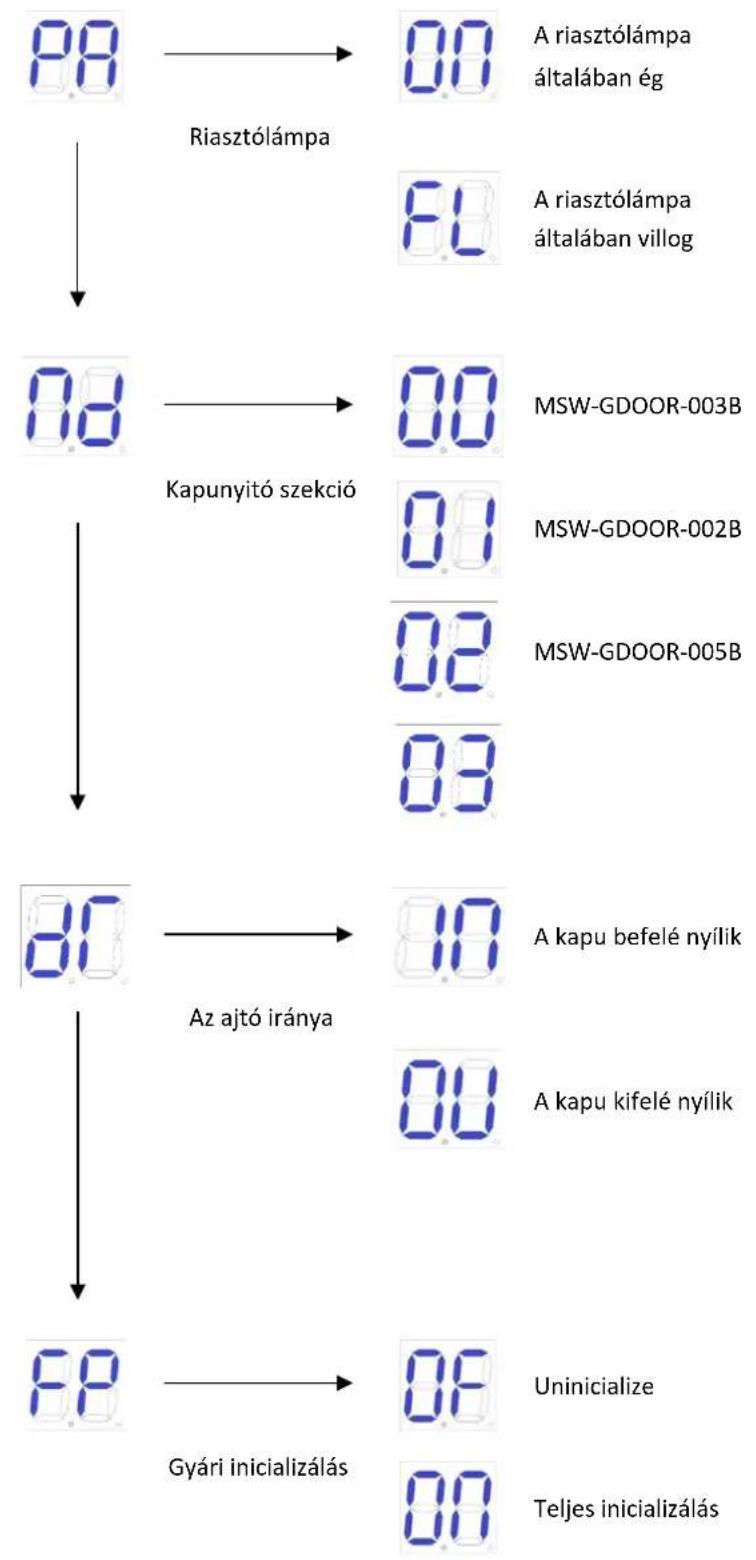

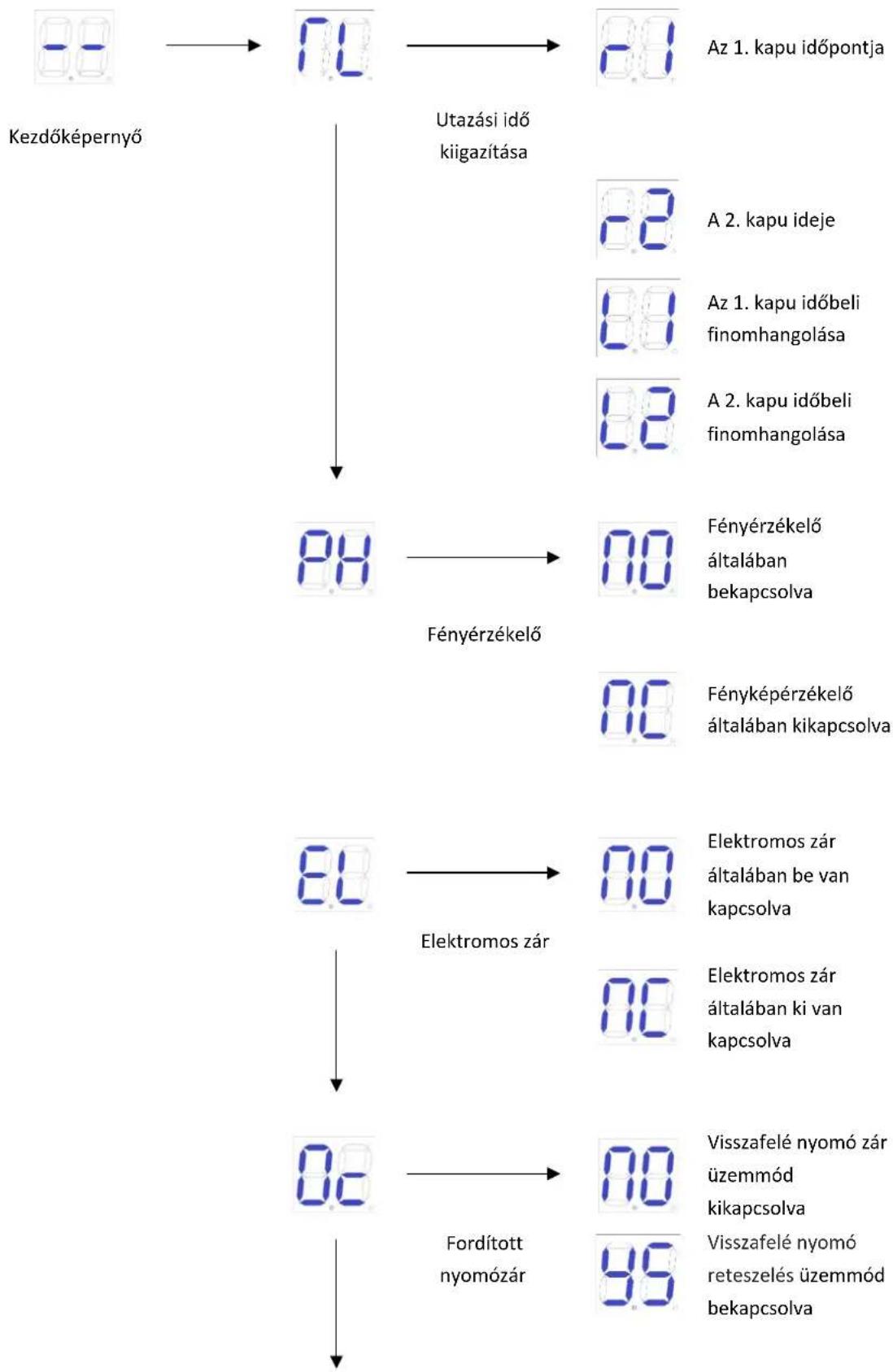

9.7.3 Speciális menü utasítás

Nyomja meg hosszan a "PROG" gombot 2 másodpercig a speciális menübe való belépéshez.

A digitális képernyón megjelenik a "TL", nyomja meg a "+" (fel) vagy "-" (le) gombot a kiválasztáshoz;

Nyomja meg röviden a "SET" gombot a megerősítéshez vagy az almenübe való belépéshez.

A kilépéshez nyomja meg röviden a "PROG" gombot.

Ha egy percig nem ad parancsot, a menü automatikusan kilép.

Speciális menü

9.7.4 Speciális menü utasítás

MenüNyomja meg hosszan a"PROG" gombot 2másodpercig az alapmenübevaló belépéshez.	OpcióNyomja meg a "+" (fel) vagy "-" (le) gombot akiválasztáshoz;Nyomja meg a "SET" gombot a megerősítéshez.	Alapértelmezett / Figyelem
Utazási idő kiigazítása	A kapu1 idejeA kapu2 idejeAz 1. kapu időbeli finomhangolásaA 2. kapu időbeli finomhangolása	Az automatikus tanulás után, haa löket nem ideális, kézzel isbeállítható. Minél rövidebb azidő az ellenállási határértékalatt, annál nagyobb az ajtólassítási távolsága. És acsarnokhatárban minélrövidebb az idő, annál rövidebbaz ajtó útja.
Fényképérzékelő	N/C; a fotóérzékelő általában be van(a alapértelmezett).N/O; a fényérzékelő általában ki vankapcsolva.	N/O; a fényérzékelőáltalában be van kapcsolva.
Elektromos zár	Az elektromos zár általában be vana. (Alapértelmezett)Az elektromos zár általában ki vankapcsolva.	Elektromos záráltalában be van kapcsolva.
Fordított nyomózár	Visszafelé nyomó zár üzemmódkikapcsolvaVisszafelé nyomó zár mód bekapcsolva(Az elektromos zár indításakor az M1 egy ideig az ajtó irányába fut, hogy megakadályozza, hogy az elektromos zár beragadjon és ne lehessen kinyitni.)	Visszafelé nyomó zárüzemmód kikapcsolva
Riasztólámpa	A riasztólámpa általában világít. 24V-os tápellátás. (Alapértelmezett)A riasztólámpa általában villog. 24V-os tápellátás.	A riasztólámpa általában világít. 24V-os tápellátás.
Kapunyitó kiválasztása	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (alapértelmezett)MSW-GDOOR-004B	MSW-GDOOR-005B.
Az ajtó iránya	A kapu befelé nyílik (alapértelmezett)A kapu kifelé nyílik	A kapu befelé nyílik
Gyári alapbeállítás	A gyári alapértelmezett beállítás törlése.Gyári alapbeállítás befejeződik.

10. Egyéb

10.1 Karbantartás

Havonta ellenőrizze, hogy a kapu rendesen működik-e.

A biztonság érdekében minden kaput javasolt infravörös védővel felszerelni, és rendszeres ellenőrzésre is szükség van.

A kapunyitó felszerelése és működtetése előtt kérjük, olvassa el figyelmesen az összes utasítást.

Fenntartjuk a jogot az utasítás előzetes értesítés nélküli megváltoztatására.

10.2 Hibäuzenet

Az ajtó megfelelő működése során fellépő hibák

Téves jelzés	A hiba oka	Megoldás
	Ajtó 1 Nyílásban akadályozva	1. Ellenőrizze, hogy vannak-e akadályok az 1. ajtó nyitásakor2. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	Ajtó 2 Akadályozva a nyílásban	1. Ellenőrizze, hogy vannak-e akadályok az ajtó nyitásakor 22. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	A 2-es ajtó nehezen záródik	1. Ellenőrizze, hogy vannak-e akadályok, amikor az 1. ajtó zárva van.2. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	A 2-es ajtó nehezen záródik	1. Ellenőrizze, hogy vannak-e akadályok, amikor a 2. ajtó zárva van.2. Állítsa be az ellenállás érzékenységét megfelelően3. Növelje megfelelően a lassítási távolságot
	Infravörös leválasztás	1. Ellenőrizze az infravörös beállítások állapotát2. Vannak-e elzáródások az infravörösben
	Az 1. ajtó a 2. ajtó előtt bezáródik	1. Tanulja újra az útvonalat2. Állítsa be a nyitási időintervallumot
	A motor túl sokáig működik	1. Ellenőrizze, hogy befejezte-e az útvonaltervet2. "Hall" alkatrész károsodása
	Nincs tanulmányi útvonal	Az utazás újbóli teljesítése

10.3 Hibaelhárítás

Problémák	Lehetséges okok	Megoldások
A kapu nem tud normálisan nyitni vagy zárni, és a kijelző nem világít.	1.A készülék ki van kapcsolva.2.A biztosíték leégett.3.Control board tápkábelezés problémával.	1.Kapcsolja be a tápegységet.2.Ellenőrizze a biztosítékot, cserélje ki a biztosítékot, ha leégett.3.Újra bekötés az utasításoknak megfelelően.
A kapu nyítható, de nem zárható.	1.Photocell kábelezés problémával.2.Photocell szerelés problémával.3.A fotocellát tárgyak blokkolják.4.Az akadály érzékenysége túl magas.	1.Ha nem csatlakoztat fotocellát, győződjön meg arról, hogy az 5 és 6, 5 és 7 rövidzárlat; ha infravörös érzékelőt csatlakoztat, győződjön meg arról, hogy a kábelezés helyes és a fotocella N.C.2. Győződjön meg arról, hogy a fotocella szerelési pozíciója kölcsönösen összehangolható.3.Távolítsa el az akadályt.4.Csökkentse az akadály érzékenységét.
A távirányító nem működik.	1.A távirányító akkumulátorának töltöttségi szintje alacsony.2.A távirányító tanulása nem fejeződött be.	1.Cserélje ki a távirányító elemét.2.Végezze el újra a távvezérlő tanulását.
Nyomja meg a NYITÁS, ZÁRÁS gombot, a kapu nem mozog, a motor zajos.	A kapu mozgása nem zökkenőmentes.	A tényleges helyzetnek megfelelően állítsa be a motort vagy a kaput.
A szivárgáskapcsoló kioldott.	Tápvezeték rövidzárlat vagy motorvezeték rövidzárlat.	Ellenőrizze a vezetékeket.
A távirányító működési távolsága túl rövid.	A jel blokkolva van.	Csatlakoztassa a külső vevőantennát, 1,5 méterrel a föld felett.
A kapu a középső pozícióba mozog a megálláshoz vagy a tolatáshoz.	1.A motor kimeneti ereje nem elegendő.2.Az akadály érzékenysége túl magas.3. a kapu akadályba ütközik.	1.Ellenőrizze, hogy a transzformátor teljesítménye normális-e, ha nem, cserélje ki a transzformátort.2.Állítsa be a TR2-t.3.Távolítsa el az akadályt.
