MANUAL DE UTILIZADOR GDOOR-005B MSW

INSTRUÇÕES DE UTILIZAÇÃO

POUŽÍVATELŠKÁ PRÍRUČKA

AUTOMATION FOR SWING GATE

Presione brevemente "PROG" para salir.

Este Manual do Utilizador foi traduzido para sua conveniência através de tradução automática. Foram feitos esforços razoáveis para fornecer uma tradução exata; no entanto, nenhuma tradução automática é perfeita nem se destina a substituir os tradutores humanos. O Manual do Utilizador oficial é a versão em inglês. Quaisquer discrepâncias ou diferenças criadas na tradução não são vinculativas e não têm qualquer efeito jurídico para efeitos de cumprimento ou execução. Se surgirem questões relacionadas com a exatidão das informações contidas no Manual do Utilizador, consulte a versão inglesa desses conteúdos, que é a versão oficial.

Caros usuários,

Obrigado por escolher este produto. Leia o manual com atenção antes de montá-lo e usá-lo. Não deixe o manual de fora se enviar este produto a terceiros.

1. Instruções de segurança

• Leia este manual com atenção antes da instalação, que contém informações importantes sobre instalação, uso, manutenção e segurança.
• Quaisquer operações não definidas neste manual não são permitidas, o uso incorreto pode danificar o produto, causando até ferimentos ou perdas materiais.
• Para considerar o possível perigo durante a instalação ou processo de utilização do operador de portão giratório, a instalação deve cumprir rigorosamente as normas de construção e procedimentos de operação elétrica.
• Antes da instalação, certifique-se de que a tensão de alimentação utilizada corresponde à tensão de alimentação deste produto. Verifique se a chave de proteção contra vazamento está instalada e se o sistema de aterramento está correto.
• Verifique se equipamentos ou materiais adicionais são necessários para atender aos requisitos específicos.
• O descarte do material de embalagem deve estar de acordo com a regulamentação local.
• Não altere nenhuma peça, exceto aquelas definidas neste manual. Quaisquer alterações indefinidas podem causar mau funcionamento. Quaisquer danos ao produto decorrentes disso estarão além da responsabilidade da empresa.
• Não deixe vazar água ou qualquer líquido no controlador ou em qualquer outro dispositivo aberto. Por favor, desconecte a energia imediatamente se algum dos casos mencionados acontecer.
• Por favor, mantenha este produto longe do calor e do fogo aberto. Porque pode danificar os componentes; causar a falha ou outros perigos.
• Certifique-se de que não haja veículos, passageiros e objetos passando enquanto o portão giratório estiver em movimento.
• Equipamento anti-clip, como interruptor de proteção infravermelho, deve ser instalado para evitar ferimentos a pessoas e perdas de propriedade. A empresa não se responsabiliza por

quaisquer danos ou acidentes daí decorrentes.

• A instalação, utilização e manutenção deste produto devem ser realizadas por profissionais.
• As crianças não podem tocar nos dispositivos de controle ou transmissores remotos.
• Um sinal de alerta deve ser colocado em algum lugar do portão giratório de acordo com o padrão nacional.
• Guarde estas instruções adequadamente para referência futura.

2. Lista de embalagem (padrão)

Não.	Foto Nome		Quantidade
1		Máquina principal 2
2		Caixa de controlo 1
3		Chave de liberação manual 2
4		Controle remoto 2
5		Suporte de parede 4
6		Suporte de montagem frontal 2
7		Suporte de conexão 2
8		Parafuso M8X25 4
9		Parafuso de montagem (curto) 2
10		Parafuso M8×45 2
11		Porca autotravante M8 8
12		Rolha limite 1

Lista de embalagem (opcional)

Não.	Foto Nome			Quantidade
1			Sensor infravermelho 1
2			Teclado sem fio 1
3			Lâmpada de alarme	1
4			Fechadura elétrica	1
5			Bateria de armazenamento	2

Devido à diferença de ambiente de instalação, nossa empresa não fornece acessórios de instalação para fixar e conectar abridores de portão e parede. Prepare estes acessórios de instalação de acordo

com a situação real do local.

1. Parâmetros técnicos

Modelo MSW-GDOOR-005B
Fonte de alimentação 230V~/50Hz
Potência do motor	30W
Velocidade de movimento do portão	18~22s/90°
Máx. peso de folha única	200kg
Máx. comprimento de folha única	2 metros
Máx. força	2.200N
Máx. curso do pistão	32 centímetros
Distância de controle remoto	≥30m
Modo de controle remoto	Modo de botão único/quatro
Bateria de armazenamento (opcional)	DC24V (4,5Ah ou 9sAh)
Barulho ≤≤58dB
Número máximo de controlesremotos suportados	32 peças
Frequência remota 433,92MHz
Temperatura de trabalho	-20°C - +70°C
Peso do pacote 10kg

4. Desenho de instalação

1 - Painel solar
2 - Caixa de pilhas
3 - Caixa de controlo
4 - Lâmpada de alarme
5 - Teclado sem fio (fora da parede)
6 - Acionamento do portão
7 - Sensor infravermelho
8 - Abridor de portão
9 - Fechadura elétrica
10 - Limite de parada

O abridor de portão giratório MSW-GDOOR-005B é aplicável a portões de folha única com peso inferior a 200 kg e comprimento inferior a 2 m. O modo de acionamento adota transmissão planetária para combinar com a transmissão da haste do parafuso. Este abridor de portão deve ser instalado dentro do recinto ou pátio para proteção.

5. Ferramentas necessárias para instalação padrão

	Chave Allen No.6		Nivel espiritual
	Chave de fenda com fenda		Fita
	Chave Phillips		Chave ajustável x 2
	Caneta de incubação

Nota: os cabos devem ser adequados para utilização no exterior.

6. Lista de cabos

	Aplicação de cabo	Material do cabo	Quantidade Comprimento
1	Cabo de alimentação da caixa de controle 220V	3 × 2,5mm^2 (>30m) 3 × 1,5mm^2 (<30m)	Ilimitado
2	Cabo de alimentação do abridor de portão	2 × 1,5mm^2	15m
3	Cabo do sensor infravermelho	2 × 0,5mm^2	10m
4	Cabo da lâmpada de alarme	2 × 0,5mm^2	10m
5	Cabo de fechadura elétrica	2 × 0,5mm^2	10m
6	Cabo de extensão da bateria de armazenamento	2 × 1,5mm^2 10m
7	Cabo de energia solar	2 × 1,5mm^2	10m

Devido aos diferentes ambientes de instalação, o instalador precisa preparar os cabos de alimentação para a caixa de controle e para os abridores de portão.

! Observação: a saída do cabo deve ficar voltada para baixo para evitar que a água da chuva entre no fio ao longo do cabo.

7. Direção de abertura do portão

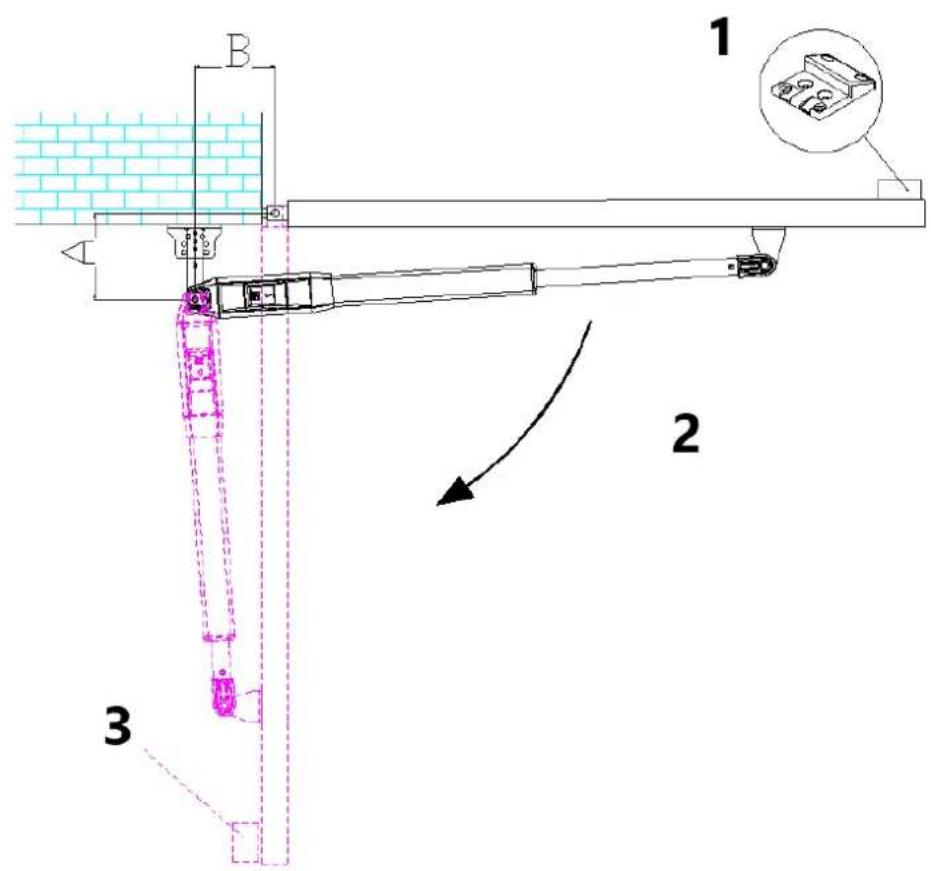

7.1 Portão abre para dentro

B 1 2 3

Figura 2

1 - Limite de parada
2 - Sentido de abertura do portão
3 - Rolha de segurança

Tamanho de instalação recomendado:

AB\A	100mm	120milímetros	140milímetros	160milímetros	180milímetros	200milímetros
100mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120 mm	101^	108.5^	115^	110^	100.5^	94.5^
140 mm	99.5^	106.5^	112.5^	101^	94^
160mm	98.5^	104.5^	101.5^	93^
180 mm	97.5^	103^	92^
200 mm	97^	90.5^

Nota: Se o intervalo entre o portão e a parede for muito pequeno ou houver interferência após a abertura completa do portão, instale um batente de segurança do portão (preparado pelo usuário) para evitar ferimentos pessoais ou danos materiais.

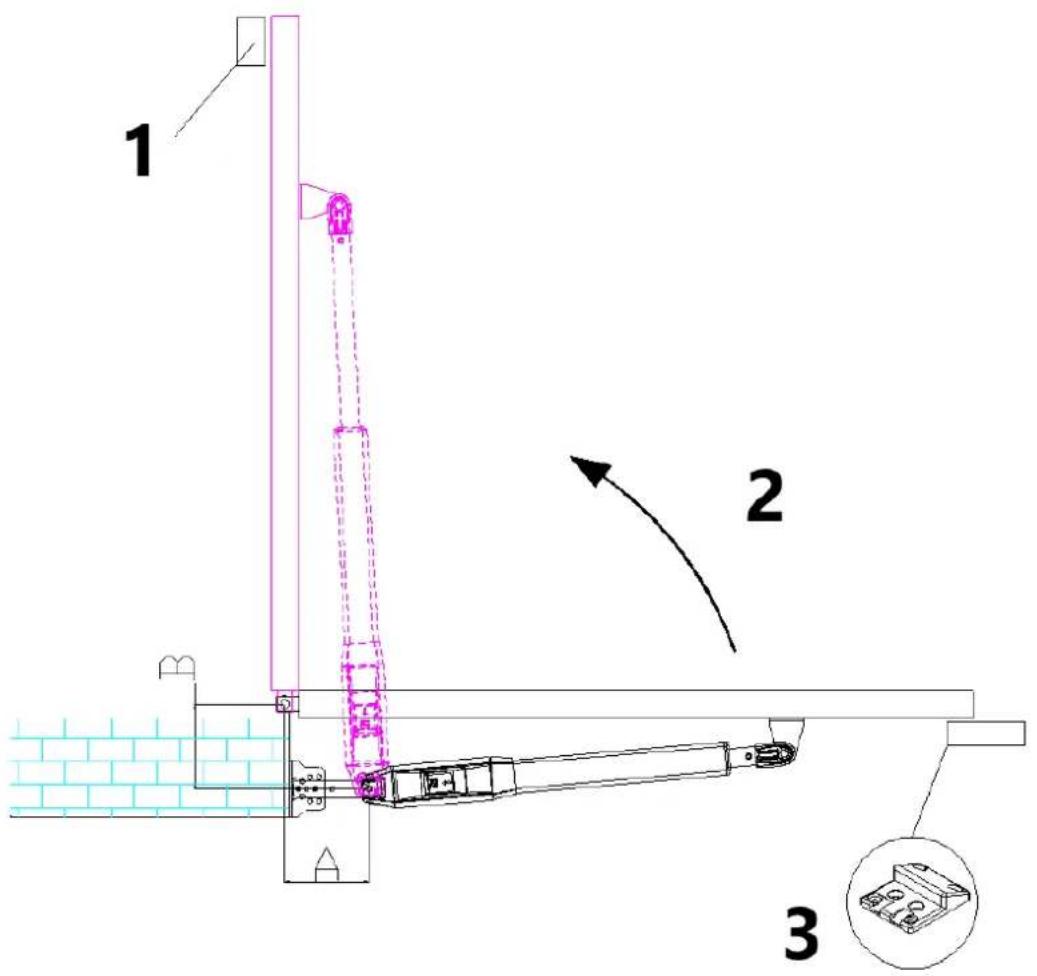

7.2 Portão abre para fora

1 2 3

Figura 3

1 - Rolha de segurança
2 - Sentido de abertura do portão
3 - Rolha limite

Tamanho de instalação recomendado:

AB\A	100mm	120milímetros	140milímetros	160milímetros	180milímetros	200milímetros
100mm	103^	101^	99.5^	98.5^	97.5^	97^
120 mm	111.5^	108.5^	106.5^	105^	103^	100.5^
140 mm	118.5^	115^	112.5^	106^	96.5^
160mm	121^	110^	101.5^	93.5^
180 mm	106^	98.5^	92^
200 mm	96.5^	90.5^

Nota: Se o intervalo entre o portão e a parede for muito pequeno ou houver interferência após a abertura completa do portão, instale um batente de segurança do portão (preparado pelo usuário) para evitar ferimentos pessoais ou danos materiais.

Se houver espaço suficiente entre o portão e a parede após o portão estar completamente aberto, a rolha de segurança não é uma opção obrigatória. (O motor irá parar depois de ser bloqueado)

8. Etapas de instalação

8.1 Preparação antes instalação da máquina principal

a) Antes de instalar o abridor de portão, confirme se os portões foram instalados corretamente, certifique-se de que o portão possa ser operado manualmente sem problemas e que o batente limite possa efetivamente impedir que o portão continue se movendo.
b) Mantenha uma distância de 15-20mm entre os dois balanços para instalação da fechadura elétrica. Se não for necessária fechadura elétrica, não há necessidade de considerar a distância entre os dois balanços;
c) A altura de montagem recomendada das 2 máquinas principais é de cerca de 300 \~ 800 mm acima do solo e certifique-se de que haja pontos fixos confiáveis para os suportes de montagem.

Enterrar cabo

Para garantir o funcionamento normal do abridor de portão e proteger o cabo contra danos, use dois tubos de PVC para enterrar os cabos do motor e de alimentação e os cabos de controle separadamente. Um tubo de PVC para cabos de motor e potência e outro para cabos de controle.

Fixação de suportes de montagem

Para instalar firmemente as máquinas principais MSW-GDOOR-005B, recomenda-se a utilização dos parafusos de expansão para fixar os suportes de montagem.

8.2 instalação de acessórios

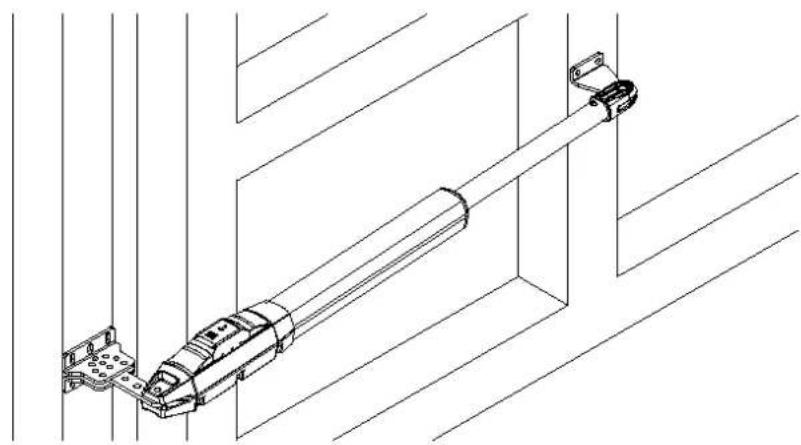

A) Antes de instalar as máquinas principais, instale primeiro o suporte de parede na parede, depois fixe o suporte de conexão e, por fim, instale o suporte de montagem frontal no portão.

Nota: Meça por gradiente antes de fixar para garantir que o suporte de montagem frontal e o suporte de conexão estejam no mesmo nível.

Conecte o suporte de conexão e dois suportes de parede, consulte a Figura 5.

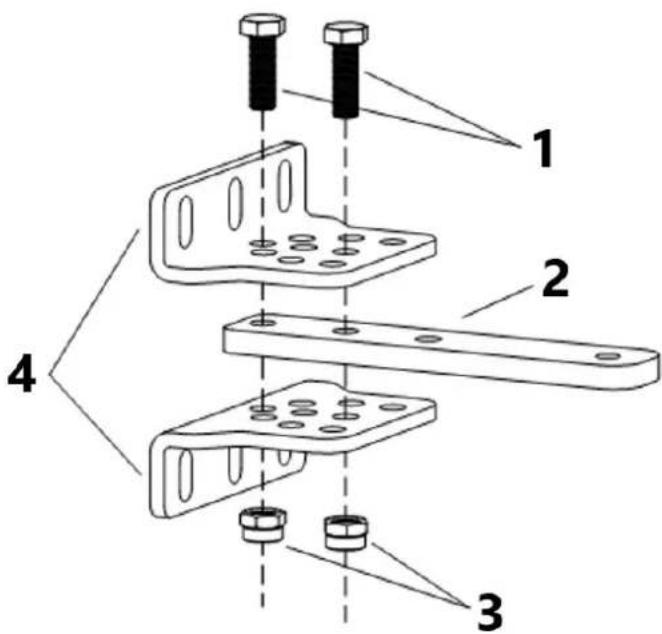

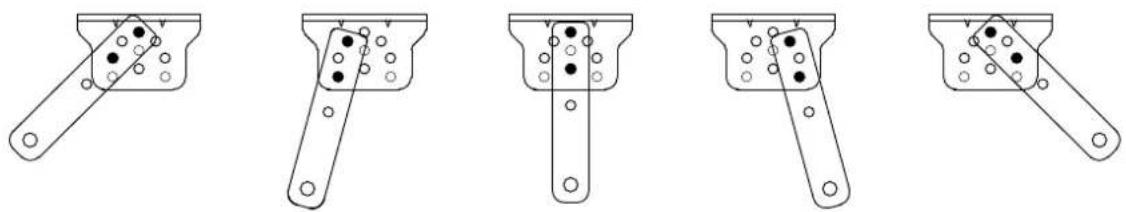

B) O suporte de conexão e o suporte de parede podem ser conectados de acordo com diferentes condições, consulte a figura 6.

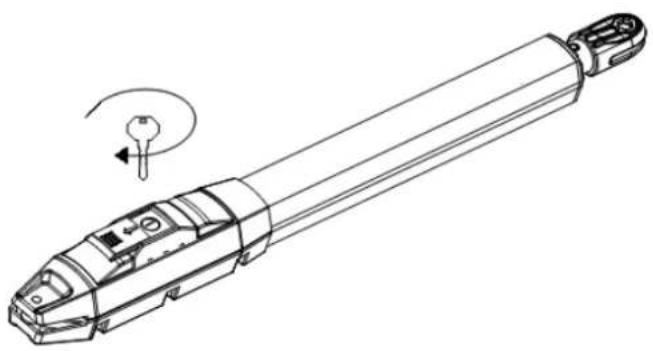

C) Antes da instalação, desbloqueie as duas máquinas principais. Método de desbloqueio: Abra a tampa de liberação manual, insira o chave de liberação manual, gire a chave até soltá-la, conforme mostrado na Figura 7, depois gire o braço telescópico, você verá que ele pode ser esticado facilmente com a mão.

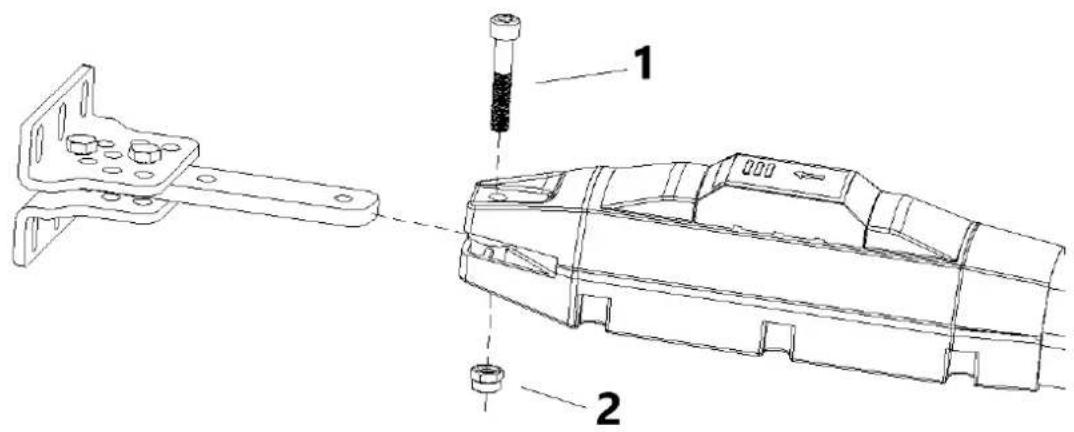

D) Conecte a máquina principal com suportes de conexão por parafuso e porca conforme mostrado na Figura 8.

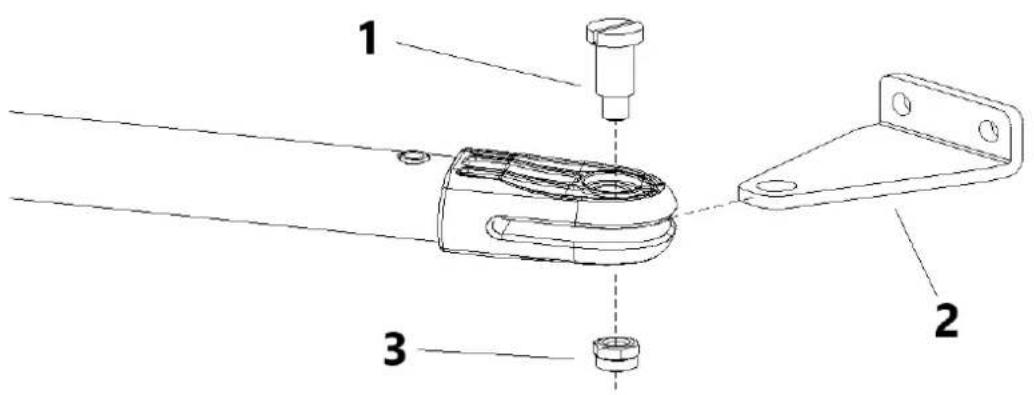

E) Conforme mostrado na figura 9 abaixo, conecte o suporte de parede à parede de acordo com a posição marcada. Em seguida, conecte a máquina principal ao suporte de parede com parafuso e porca. (Use o nível de bolha para garantir o nivelamento da instalação.)

1 - Parafuso de montagem (curto)
2 - Suporte de montagem frontal
3 - Porca autotravante M8

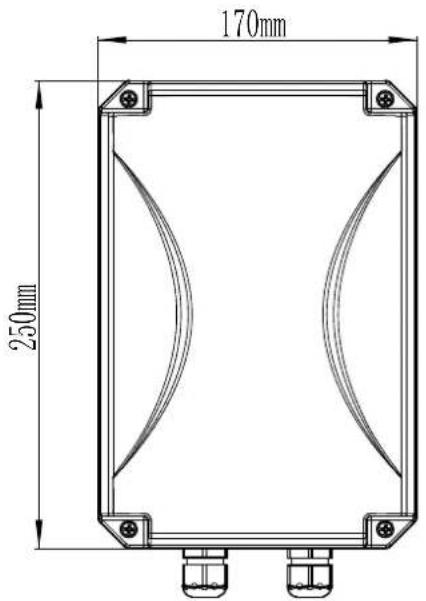

8.3 Dimensão da Caixa de Controle

Para garantir a segurança e proteger as máquinas, instale um batente do portão na posição limite de abertura quando o portão abrir para fora, para evitar que o portão se mova muito. Entretanto, para permitir que as 2 oscilações se aproximem da sua posição limite precisa, instale um batente

limite na posição limite fechada (conforme mostrado na figura 3). Da mesma forma, quando o portão abre para dentro, instale um batente na posição limite fechada (conforme mostrado na figura 2).

• Antes de instalar a máquina principal, certifique-se de que a máquina principal e os componentes estejam com bom desempenho mecânico e que o portão possa ser operado manualmente de forma flexível.
• Uma unidade de controle pode acionar opcionalmente uma máquina principal ou duas máquinas principais.
• O disjuntor de fuga à terra deve ser instalado onde o movimento do portão possa ser visto, e a altura mínima de montagem da caixa de controle deve ser superior a 1,5 m para evitar ser tocada por crianças.

• Após a instalação, verifique se as propriedades mecânicas estão boas ou não, se o movimento do portão é flexível ou não após o desbloqueio e se o sensor infravermelho (opcional) está instalado correta e eficazmente.

• Fiação e depuração

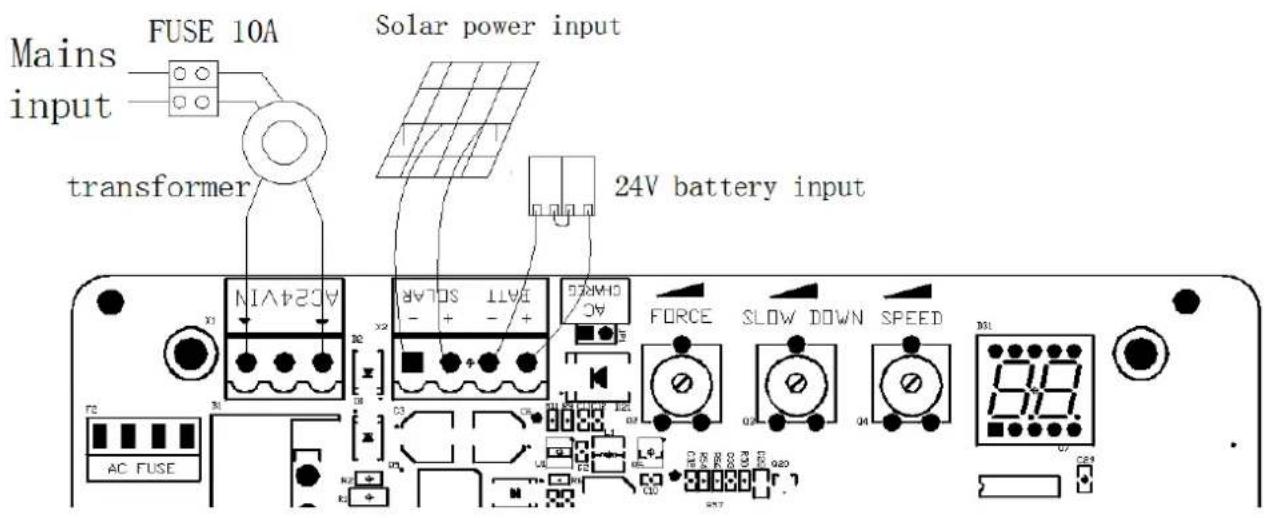

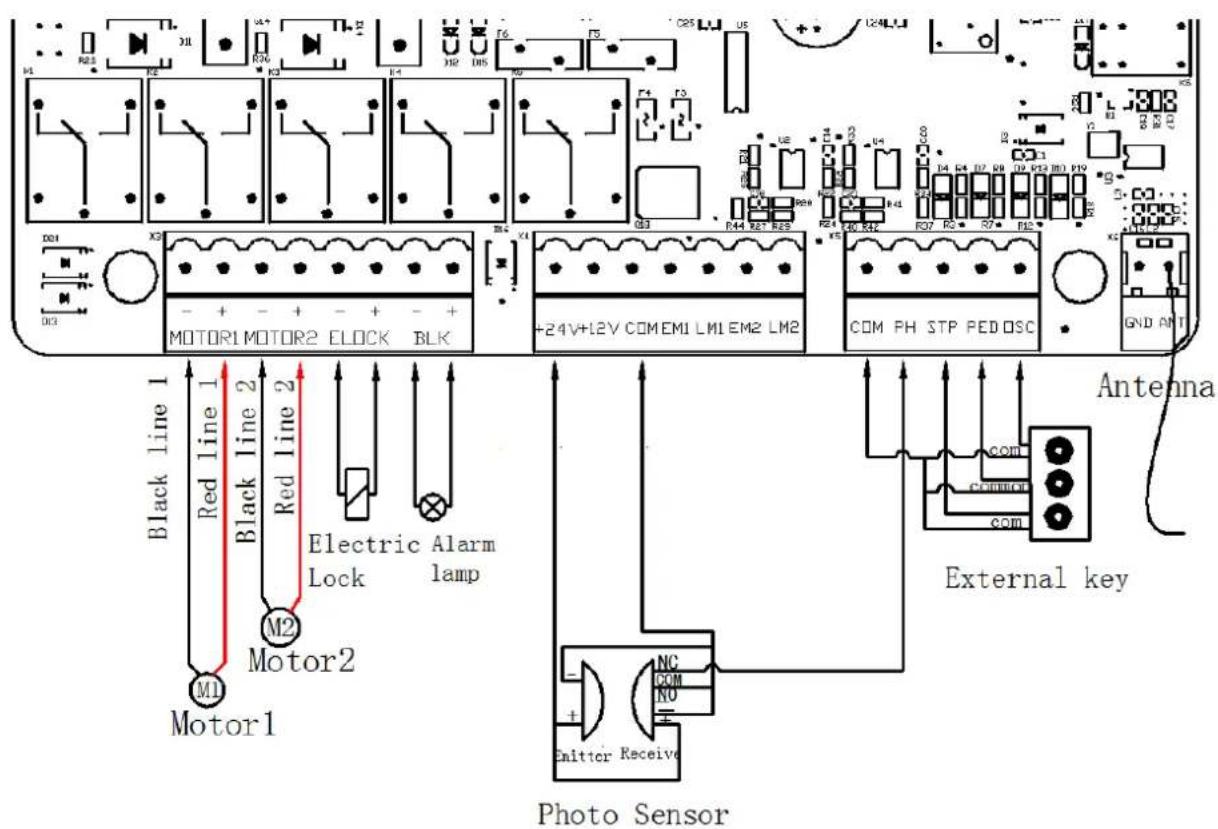

9.1 instruções de fiação

Mains input FUSE 10A Solar power input transformer 24V battery input AC FUSE AC24V1N SOLAR BATT PWM6 FORCE SLOW DOWN SPEED AC AC FUSE

Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 Photo Sensor External key Antenna COM PH STP PED OSC COM PH STP PED OSC R37 R30 R42 R44 R27 R29 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 NC COM NO Emitter Receive

Figura 11

9.2 Desenho e instruções da placa de controle

NIM/ON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Figura 12

terminal Descrição
1. AC24VIN	Entrada de fonte de alimentação 24VAC
2. +SOLAR-	Entrada de energia solar
3. +BATT-	Entrada de bateria 24V
4. FORÇA	Força de Resistência
5. DESACELERAR	Distância de parada lenta
6. VELOCIDADE	Velocidade de movimento
7. MOTOR1 Saída Motor1
8. MOTOR2	Saída Motor2
9. -ELOCK+	Saída de fechadura elétrica
10. -BLK+	Saída da lâmpada de alarme (Nota: preste atenção ao negativo e ao positivo).
11. +24V	Saída 24V positiva
12. +12V	Saída positiva de 12 V (sem saída em estado inativo)
13. EM1	Saída de potência do sensor Hall Motor1
14. LM1	Entrada de sinal de limite do sensor Hall Motor1
15. EM2	Saída de potência do sensor Hall Motor2
16. LM2	Entrada de sinal de limite do sensor Hall Motor2
17. PH	Entrada do sensor fotográfico ativa
18. DEP	Entrada de modo de portão único/pedestre ativa
19. OSC	Entrada de canal único ativa
20. FORMIGA	Antena
21. COM	Comum
22. SIG	O sinal normalmente é fechado somente depois que a porta está no lugar

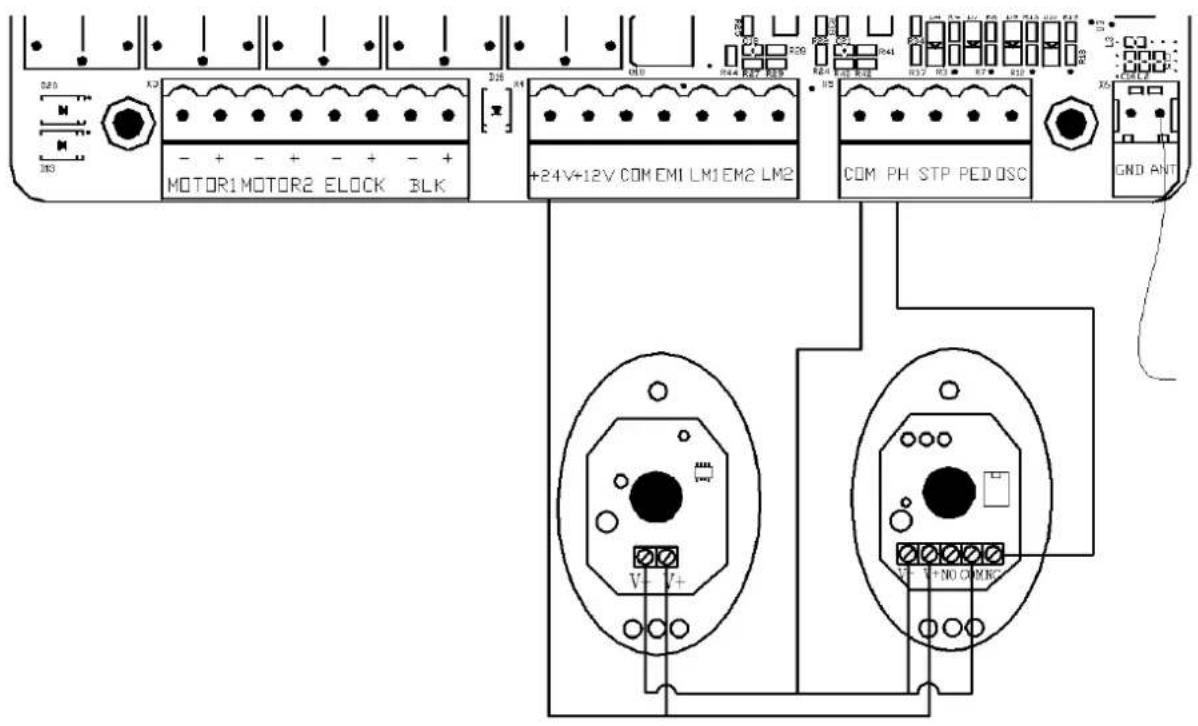

Instruções de fiação do sensor fotográfico

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EMI LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figura 13

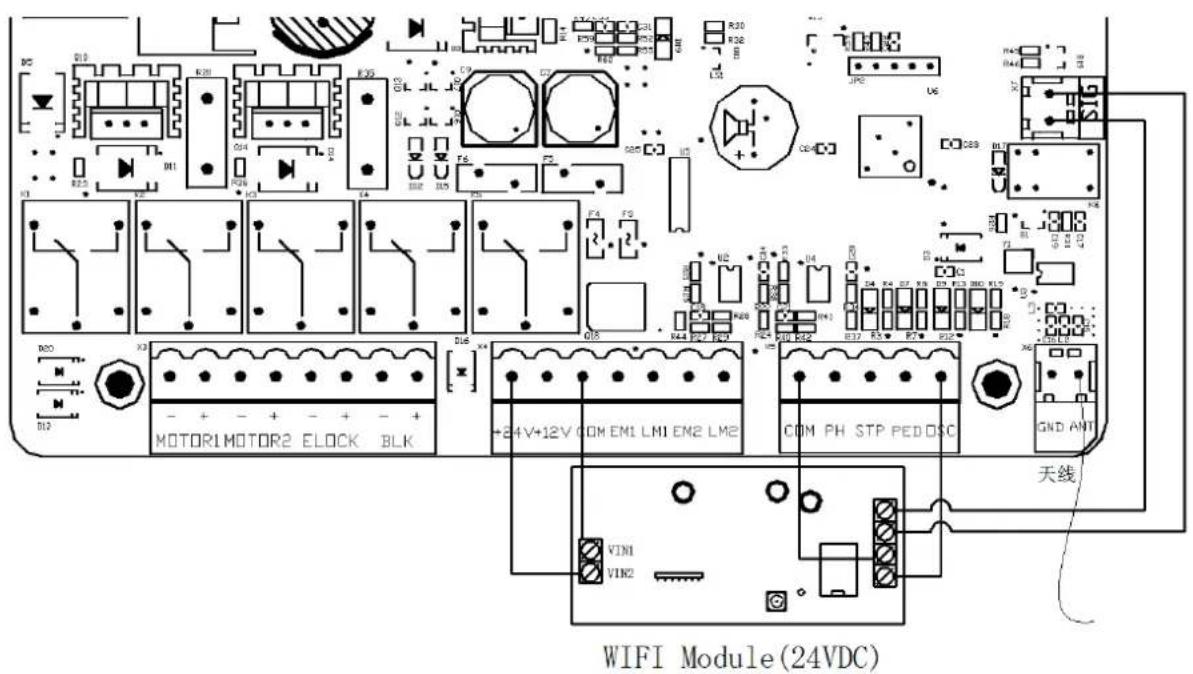

Instruções de fiação do módulo WIFI

WIFI Module (24VDC) VIN1 VIN2 天线

Figura 14

9.3 Configuração da tela digital

Quando a placa de controle está funcionando, os usuários podem verificar o estado de funcionamento do abridor de portão pela tela digital na placa de controle.

: sem entrada;

: em estado de abertura;

: em estado de fechamento;

: modo manual;

: cenário de viagem;

9.4 Configuração de movimento (MUITO IMPORTANTE)

Na primeira instalação de abridores de portão, o instalador precisa definir as posições dos interruptores de limite abertos e fechados para o funcionamento do percurso.

9.4.1 Programação do movimento no modo limite de socorro

Abra ambos os lados do portão e trave a embreagem, e a seguir pressione e segure o botão "+" no painel de controle até que a tela digital mostre "SU". Após esta etapa, o portão irá primeiro correr na direção de fechamento e parar, e então o portão abrirá automaticamente. Quando os dois portões giratórios estiverem totalmente abertos, os portões fecharão automaticamente pela segunda vez e a configuração de deslocamento será concluída quando os portões forem fechados. Se a distância inicial da velocidade lenta do portão não for apropriada, ajuste o botão "SLOW DOWN" para revisar a distância.

Observação:

• Fiação: o fio preto do motor principal 1 é conectado ao lado esquerdo do MOTOR1; O cabo marrom do host 1 se conecta ao lado direito do MOTOR1. O cabo preto do motor principal 2 se conecta ao lado esquerdo do MOTOR2; O cabo marrom do motor principal 2 se conecta ao lado direito do MOTOR2.
• No modo de porta única, o host se conecta ao MOTOR1.
• Se o portão parar repentinamente durante a configuração do movimento, aumente a força de resistência.
• Se o portão não parar ao encontrar os obstáculos durante a configuração do movimento, reduza adequadamente a força de resistência.
• O instalador deve refazer a configuração do movimento após modificar o trimmer "SPEED".

9.5 Configuração dos aparadores

Aparador de sensibilidade a obstáculos

Ajustar a sensibilidade do obstáculo -- gire no sentido horário para aumentar, no sentido anti-horário para reduzir a sensibilidade do obstáculo. Se houver efeitos ambientais, como ventos fortes, ajuste o aparador de acordo com o ambiente.

Aparador de distância de baixa velocidade

Para ajustar a distância em baixa velocidade - gire no sentido horário para aumentar, no sentido anti-horário para diminuir a distância em baixa velocidade. Por favor, não defina uma distância de velocidade lenta muito curta, para evitar a colisão do portão.

Aparador de velocidade de movimento de portão

Para ajustar a velocidade de movimento do portão - gire no sentido horário para acelerar e no sentido anti-horário para desacelerar. O trimmer pode ser ajustado para alterar o tempo de abertura e fechamento. Este ajuste deve ser concluído antes da configuração do deslocamento.

Girando no sentido anti-horário: reduza

Girando no sentido horário: aumentar

FORÇA

Aparador de sensibilidade a obstáculos

DESACELERAR

Aparador de distância de baixa velocidade

VELOCIDADE

Aparador de velocidade de movimento de portão

Figura 15

9.6 Adicionar controle remoto e excluir controle remoto

9.6.1 Adicionando controle remoto

Pressione e segure o botão "-" , a luz do alarme continuará piscando e a tela digital exibirá o modo de controle remoto - " PO" – modo de canal único de duas portas giratórias; "Pd" - modo de quatro canais de portão único; Pressione o botão do controle remoto a ser adicionado, a tela digital mostrará o número do controle remoto salvo no momento e, em seguida, o aprendizado do controle remoto será concluído. (O padrão do novo controle remoto emparelhado o controle é o modo de canal único de dois portões oscilantes).

9.6.2 Excluir controle remoto

Entre em "AE" na tela digital e depois escolha "rE" para deletar os controles remotos.

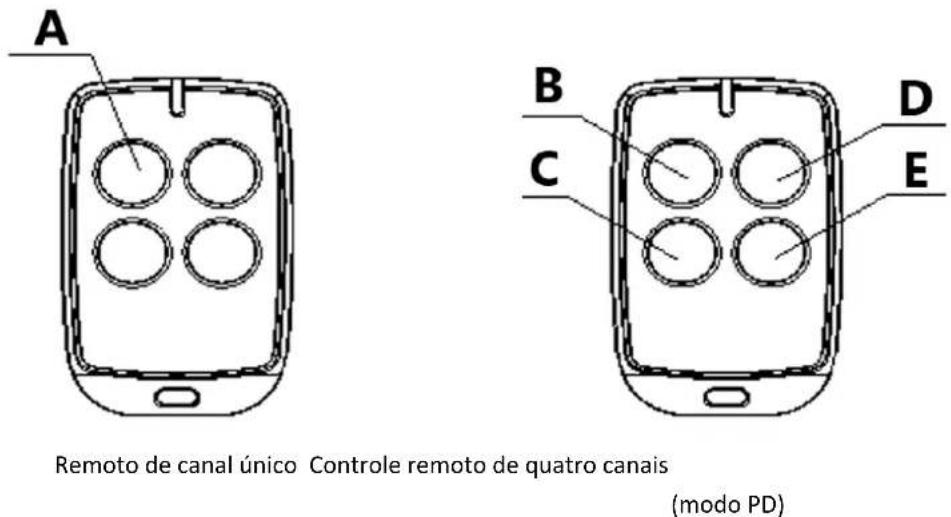

A B C D E Remoto de canal único Controle remoto de quatro canais (modo PD)

Figura 16

1 - Abrir/Fechar/Parar
2 - Abrir
3 - Parar
4 - Fechar
5 - Portão Único

9.6.3 Botão-chave especial do controle remoto

Pressione e segure as teclas de combinação para 5S.

Tecla de combinação C (stop) + D (portão único) - entre no aprendizado do controle remoto.

9.7 Configurações da placa de controle

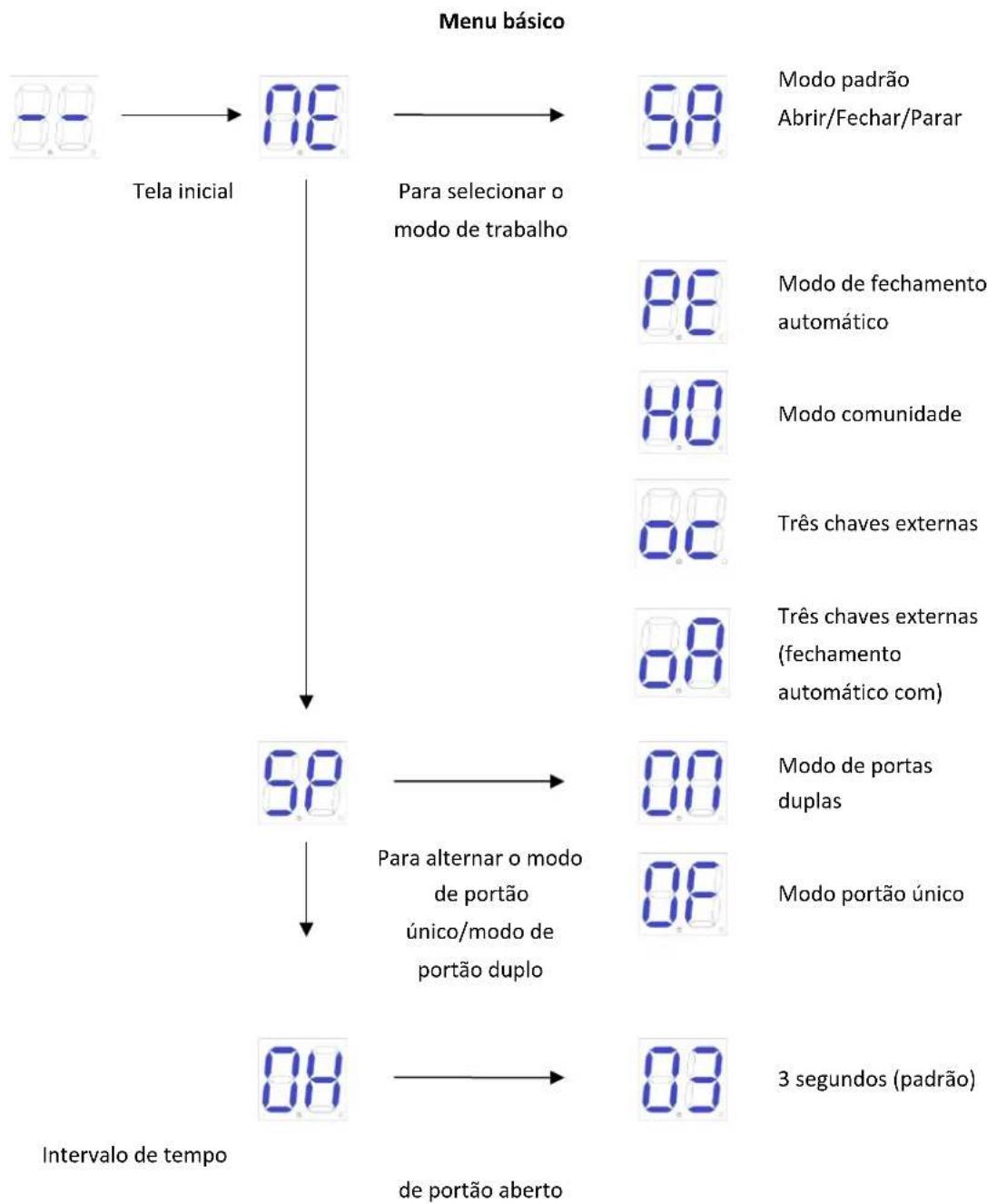

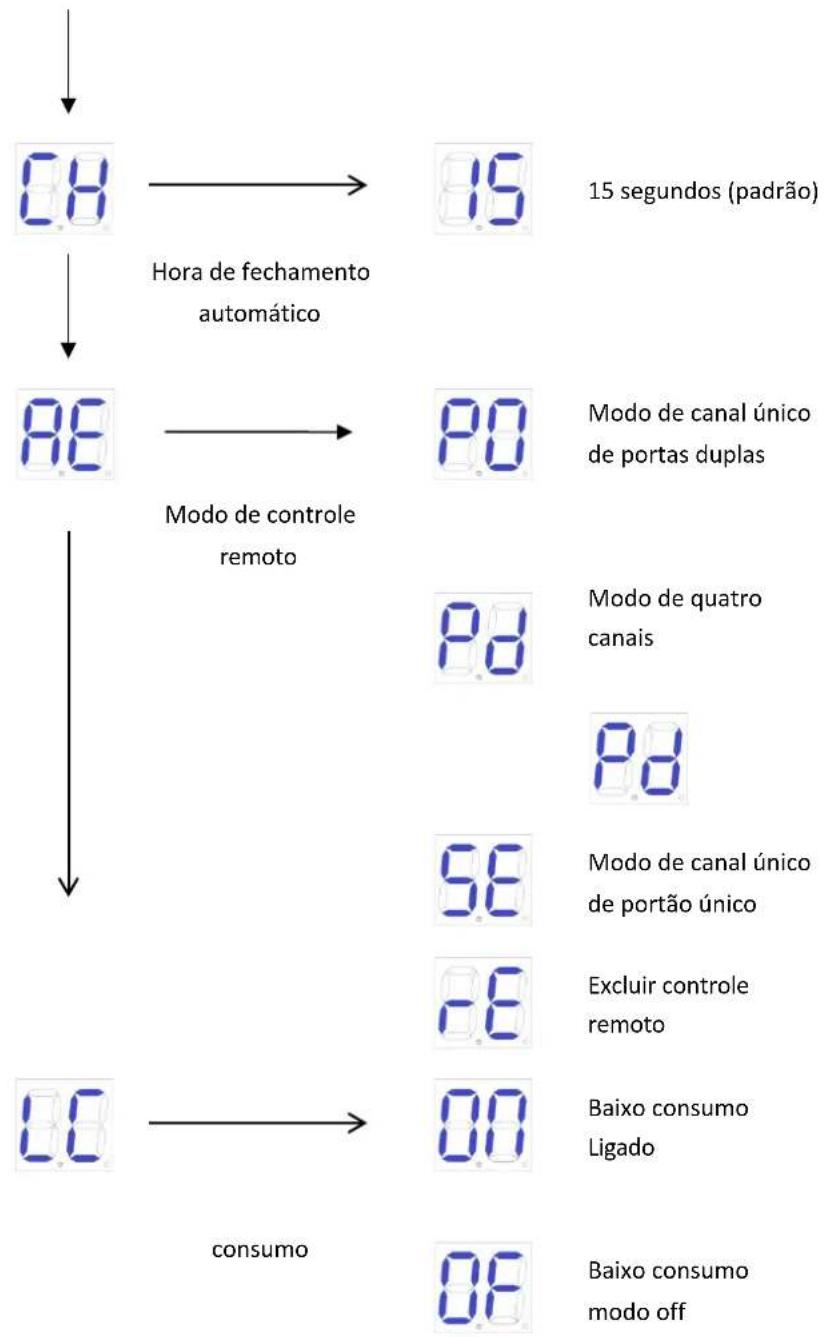

9.7.1 Menu base

Pressione "PROG" para entrar no menu base;

Tela digital mostra "NE", selecione outras funções deste menu através dos botões "+" e "-"

Pressione "SET" para confirmar ou para entrar no submenu.

Para sair do menu, pressione "PROG".

Se nenhum comando for executado por um minuto, o menu será encerrado automaticamente.

Modo de baixo

9.7.2 Instruções do menu básico

MenuPressione "PROG" para entrar no menu base.	OpçãoPressione "+" (para cima) ou "-" (para baixo) para selecionar;Pressione "SET" para confirmar.	Padrão/Atenção
	Modo padrão; O/C/S(Abrir/Fechar/Parar).Modo padrão O/S/C com função de fechamento automático. Quando o portão abrir, ele fechará automaticamente após o tempo de fechamento automático. Se for enviado um comando de "fechar portão" durante o tempo de espera do fecho automático, a função de fecho automático será cancelada.	Modo padrão;O/C/S(Abrir/Fechar/Parar).
Modo de trabalho	HOModo comunitário (com função de fechamento automático). Quando o portão abre, nenhum comando do portão será respondido até que feche automaticamente. Se o usuário enviar o comando do portão durante o processo de fechamento, o portão será reaberto. Se for enviado um comando de portão durante o tempo de espera de fecho automático, este tempo de espera será recalculado. Se o portão não for fechado completamente por mais de dez vezes consecutivas, a função de fechamento automático será cancelada e o portão será fechado reenviando o comando de fechamento do portão. Observe que no modo comunitário o portão ainda possui a função de fechamento automático emcaso de encontro com obstáculos.Três teclas externas (abrir/fechar/parar)Três teclas externas o/p/s (fechamento automático com)
Interruptor de porta única/porta dupla	Modo de portas duplas (padrão).Modo de portão único.	Modo de portas duplas.
Intervalo de tempo de portão aberto	00-10: O intervalo de tempo do portão aberto é de 0 a 10 segundos (padrão 3 segundos). Se o intervalo for menor que 2 segundos, a fechadura elétrica não poderá ser usada.	3 segundos.
Tempo de fechamento automático	O tempo de fechamento automático pode ser definido como 15 (padrão), 30, 60, 90 segundos.	15 segundos.

Modo de baixo consumo ativado

Modo de baixo consumo

Quando não houver nenhuma operação na tela inicial, a central entrará automaticamente no

modo de baixo consumo após 1 minuto.

Modo de baixo

consumo ativado

Modo de baixo consumo desligado

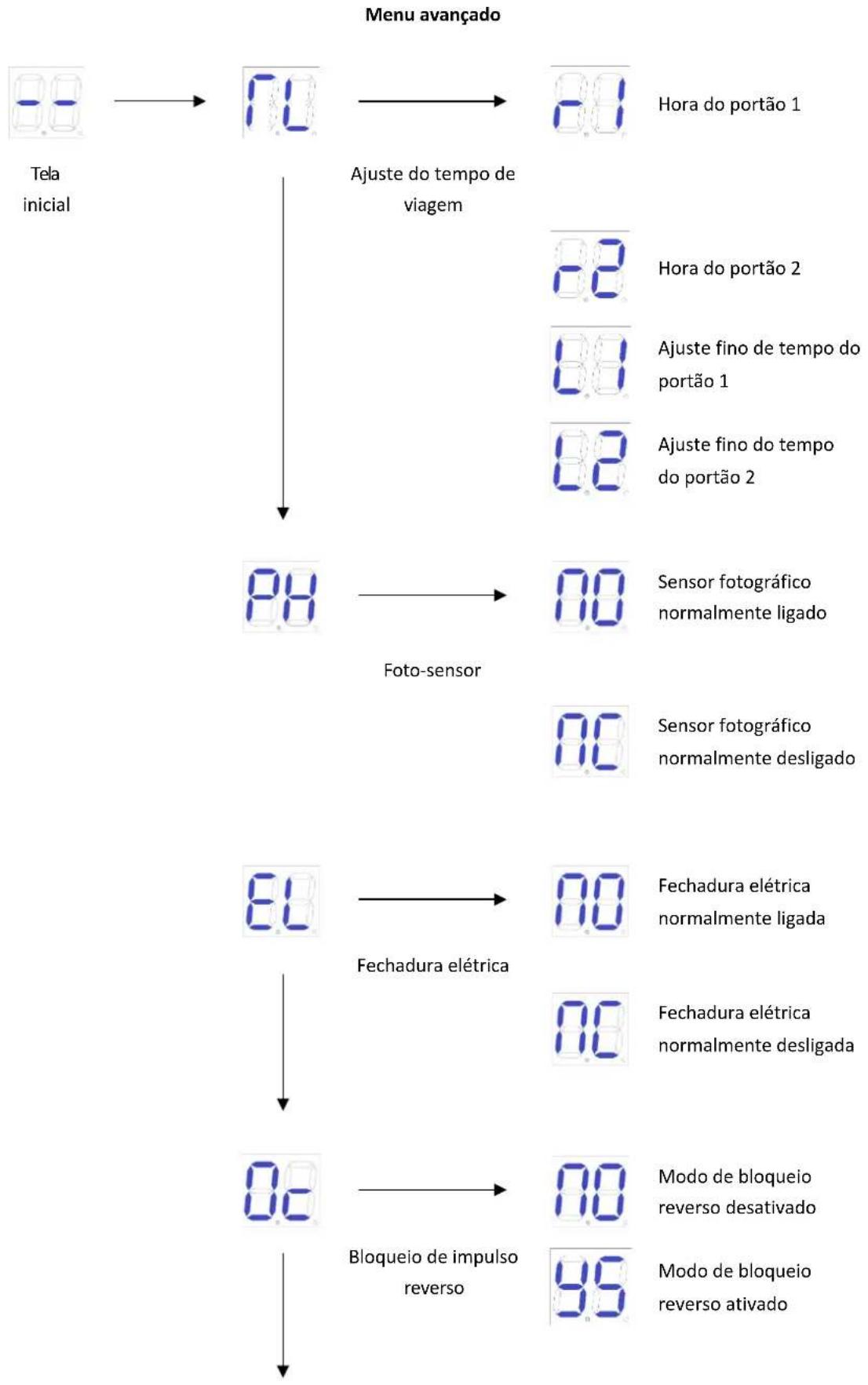

9.7.3 Instruções do menu avançado

Pressione longamente "PROG" por 2 segundos para entrar no menu avançado.

A tela digital mostra "TL", pressione "+" (para cima) ou "-" (para baixo) para selecionar;

Pressione rapidamente "SET" para confirmar ou para entrar no submenu.

Pressione rapidamente "PROG" para sair.

Se nenhum comando for executado por um minuto, o menu será encerrado automaticamente.


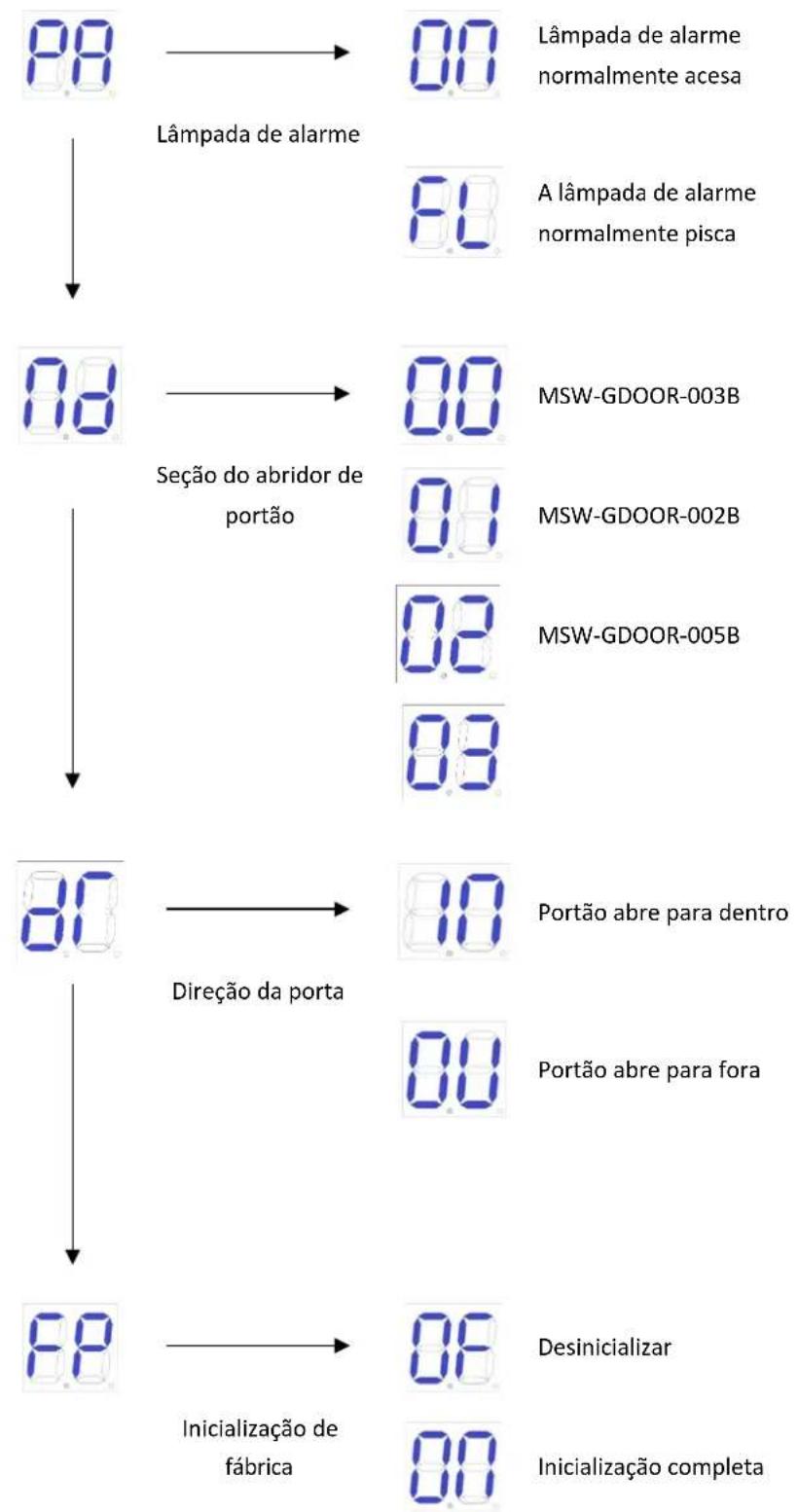


9.7.4 Instruções do menu avançado

MenuPressione longamente "PROG" por 2 segundos para entrar no menu base.	OpçãoPressione "+" (para cima) ou "-" (para baixo) para selecionar;Pressione "SET" para confirmar.	Padrão/Atenção
Ajuste do tempo de viagem	Hora do gate1Hora do gate2Ajuste fino do tempo do portão 1Ajuste fino do tempo do portão 2	Após o aprendizado automático, caso o curso não seja o ideal, ele pode ser ajustado manualmente. Quanto menor for o tempo abaixo do limite de resistência, maior será a distância de desaceleração da porta. E no limite Hall, quanto menor o tempo, menor será o percurso da porta.
Fotosensor	N/C; o sensor fotográfico normalmente está adrão)NÃO; sensor fotográfico normalmente.	NÃO; sensor fotográfico normalmente ligado.
Fechadura Elétrica	A fechadura elétrica normalmente está ligada. (Padrão)A fechadura elétrica normalmente está desligada.	Fechadura elétrica normalmente ligada.
Bloqueio de impulso reverso	Modo de bloqueio reverso desativadoModo de bloqueio reverso ativado(Quando a fechadura elétrica é iniciada, M1 correrá uma distância na direção da porta para evitar que a fechadura elétrica fique presa e não possa seraberta.)	Modo de bloqueio reverso desativado
Lâmpada de alarme	A lâmpada de alarme normalmente está acesa. Fonte de alimentação 24V. (Padrão)A lâmpada de alarme normalmente pisca.Fonte de alimentação 24V.	A lâmpada de alarmenormalmente está acesa. Fontede alimentação 24V.
Seleção de abridor de portão	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (padrão)MSW-GDOOR-004B	MSW-GDOOR-005B.
Direção da porta	O portão abre para dentro (padrão)Portão abre para fora	Portão abre paradentro
Configuração padrão defábrica	Cancele a configuração padrão de fábrica.Configuração padrão de fábrica completa.

10. Outros

10.1 Manutenção

Verifique se o portão funciona normalmente todos os meses.

Por uma questão de segurança, sugere-se que cada portão seja equipado com protetor infravermelho, sendo também necessária uma inspeção regular.

Antes da instalação e operação do abridor de portão, leia todas as instruções cuidadosamente.

Reservamo-nos o direito de alterar as instruções sem aviso prévio.

10.2 Mensagem de erro

Erros que podem ocorrer quando a porta está funcionando corretamente

Indicação Errada	Causa do erro	Solução
	Porta 1 Obstruída na abertura	1. Verifique se há obstáculos ao abrir a porta 12. Ajuste a sensibilidade da resistência adequadamente3. Aumente a distância de desaceleração adequadamente
	Porta 2 Obstruída na abertura	1. Verifique se há obstáculos ao abrir a porta 22. Ajuste a sensibilidade da resistência adequadamente3. Aumente a distância de desaceleração adequadamente
	A porta 2 está fechando com dificuldade	1. Verifique se há obstáculos quando a porta 1 está fechada2. Ajuste a sensibilidade da resistência adequadamente3. Aumente a distância de desaceleração adequadamente
	A porta 2 está fechando com dificuldade	1. Verifique se há obstáculos quando a porta 2 está fechada2. Ajuste a sensibilidade da resistência adequadamente3. Aumente a distância de desaceleração adequadamente
	Desconexão infravermelha	1. Verifique o status da configuração infravermelha2. Se existem oclusões no infravermelho
	A porta 1 fecha antes da porta 2	1. Reaprender o seu itinerário2.Ajuste o intervalo de tempo de abertura
	O motor funciona por muito tempo	1. Verifique se você completou o roteiro2. Danos ao componente 'Hall'
	Sem itinerário de estudo	Concluir novamente a viagem

10.3 Solução de problemas

Problemas	Razões possíveis	Soluções
O portão não pode abrir ou fechar normalmente e o display não acende.	1. A energia está desligada.2. O fusível está queimado.3. Fiação de alimentação da placa de controle com problema.	1.Ligue a fonte de alimentação.2.Verifique o fusível, troque o fusível se estiver queimado.3. Faça a fiação de acordo com as instruções.
O portão pode abrir, mas não pode fechar.	1. Fiação da fotocélula com problema.2. Montagem de fotocélula com problema.3. A fotocélula está bloqueada por objetos.4. A sensibilidade do obstáculo é muito alta.	1.Se não conectar a fotocélula, certifique-se de que os 5 e 6, 5 e 7 estejam em curto-circuito; se conectar o sensor infravermelho, certifique-se de que a fiação esteja correta e a fotocélula seja NC2.Certifique-se de que a posição de montagem da fotocélula possa ser alinhada mutuamente.3.Remova o obstáculo.4.Reduza a sensibilidade do obstáculo.
O controle remoto não funciona.	1. O nível da bateria do controle remoto está baixo.2. O aprendizado do controle remoto não foi concluído.	1.Troque a bateria do controle remoto.2.Reconduza o aprendizado por controle remoto.
Pressione o botão OPEN, CLOSE, o portão não se move, o motor apresenta ruído.	O movimento do portão não é suave.	De acordo com a situação real para ajustar o motor ou o portão.
O interruptor de fuga disparou.	Curto-circuito na linha de alimentação ou curto-circuito na linha do motor.	Verifique a fiação.
A distância de trabalho do controle remoto é muito curta.	O sinal está bloqueado.	Conecte uma antena receptora externa, 1,5 metros acima do solo.
O portão se move para a posição intermediária para parar ou reverter.	1. A força de saída do motor não é suficiente.2. A sensibilidade do obstáculo é muito alta.3.Gate encontra obstáculo.	1.Verifique se a potência do transformador está normal, caso contrário, troque o transformador.2.Ajuste o TR2.3.Remova o obstáculo.
