INSTRUKCJA OBSŁUGI GDOOR-005B MSW

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozządne wysiłki, aby zapewnić dokładne tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekołwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Drodzy użytkownicy,

Dziękujemy za wybranie tego produktu. Przed montażem i użytkowaniem prosimy o dokładne zapoznanie się z instrukcją. Jeśli wysyłasz ten produkt do osoby trzeciej, nie pomiń instrukcji.

1. Instrukcja bezpieczeństwa

• Przed instalacją proszę uważnie przeczytać niniejszą instrukcję, która zawiera ważne informacje dotyczące instalacji, użytkowania, konserwacji i bezpieczeństwa.
• Wszelkie niezdefiniowane operacje w ramach tej instrukcji są niedozwolone, nieprawidłowe użycie może spowodować uszkodzenie produktu, a nawet spowodować obrażenia lub straty materialne.
• Aby wziąć pod uwagę możliwe niebezpieczeństwa podczas instalacji lub użytkowania napędu do bram skrzydłowych, instalacja musi ściśle odpowiadać normom konstrukcyjnym i procedurom obsługi elektrycznej.
• Przed instalacją należy upewnić się, że używane napięcie zasilania odpowiada napięciu zasilania tego produktu. Sprawdź, czy zainstalowany jest wyłącznik różnicowopрядowy i czy system uziemienia jest prawidłowy.
• Proszę sprawdzić, czy w celu spełnienia określonych wymagań wymagane jest dodatkowe wyposażenie lub materiały.
• Utylizacja materiału opakowaniowego musi być zgodna z lokalnymi przepisami.
• Prosimy nie wymieniać żadnych części poza tymi określonymi w niniejszej instrukcji. Wszelkie niezdefiniowane zmiany mogą spowodować awarię. Wszelkie powstałe w związku z tym szkody w produkcie wykraczają poza odpowiedzialność firmy.
• Proszę nie dopuścić do przedostania się wody lub innego płynu do sterownika lub innych otwartych urządzeń. Jeśli zdarzył się którykolwiek z wymienionych przypadków, należy natychmiast odłączyć zasilanie.
• Trzymaj ten produkt z dala od źródeł ciepła i otwartego ognia. Ponieważ może uszkodzić komponenty; spowodować awarię lub inne zagrożenia.
• Upewnij się, że podczas ruchu bramy skrzydłowej nie przejeżdżają żadne pojazdy, pasażerowie ani przedmioty.

• Aby uniknąć obrażeń ciała i strat materialnych, należy zainstalować urządzenia zapobiegające przytrzaśnięciu, takie jak wyłącznik ochrony na podczerwień. Firma nie ponosi odpowiedzialności za powstałe z tego tytułu szkody lub wypadki.

• Instalacja, użytkowanie i konserwacja tego produktu muszą być wykonywane przez profesjonalistów.
  Dzieciom nie wolno dotykać urządzeń sterujących ani pilotów.

• Tabliczka ostrzegawcza musi być umieszczona gdzieś na bramie skrzydłowej, zgodnie z normą krajową.
  ● Prosimy o prawidłowe zachowanie niniejszej instrukcji do wykorzystania w przyszłości.

• Lista pakowania (standardowa)

Nr	Obrazek	Nazwa	Ilość
1		Główna maszyna 2
2		Skrzynka sterująca 1
3		Klucz zwalniający 2
4		Zdalne sterowanie 2
5		Uchwyt ścienny 4
6		Przedni wspornik montażowy 2
7		Wspornik łączący 2
8		Śruba M8X25	4
9		Śruba montażowa (krótka) 2
10		Śruba M8×45 2
11		Nakrętka samozabezpieczająca M8 8
12		Ogranicznik 1

Lista pakowania (opcjonalnie)

Nr	Obrazek	Nazwa	Ilość
1		Czujnik podczerwieni 1
2		Klawiatura bezprzewodowa 1
3		Lampka alarmowa	1
4		Zamek elektryczny	1
5		Akumulator 2

Ze względu na różnicę w środowisku instalacyjnym nasza firma nie zapewnia akcesoriów instalacyjnych do mocowania i łączenia napędów bramowych i ścian. Proszę przygotować te akcesoria instalacyjne zgodnie z rzeczywistą sytuacją w miejscu montażu.

1. Parametry techniczne

Model	MSW-GDOOR-005B
Źródło zasilania 230V~/50Hz
Moc silnika	30 W
Prędkość poruszania się bramy	18 ~ 22 s/90°
Maks. waga pojedynczego skrzydła	200 kg
Maks. długość pojedynczego skrzydła	2 m
Maks. siła	2200 N
Maks. skok tłoka	32cm
Odległość zdalnego sterowania	≥30 m
Tryb zdalnego sterowania	Tryb jednego/czterech przycisków
Akumulator (opcjonalny)	DC24V (4,5Ah lub 9sAh)
Hałas ≤≤58 dB
Maksymalna liczba obsługiwanych pilotów	32 szt
Częstotliwość zdalna 433.92 MHz
Temperatura pracy	-20°C - +70°C
Waga paczki 10 kg

4. Rysunek instalacyjny

1 - Panel słoneczny
2 - Skrzynka akumulatora
3 - Skrzynka sterująca
4 - Lampka alarmowa
5 - Klawiatura bezprzewodowa (poza ścianą)
6 - Napęd bramy
7 - Czujnik podczerwieni
8 - Napęd bramy
9 - Zamek elektryczny
10 - Ogranicznik

Napęd do bram skrzydłowych MSW-GDOOR-005B przeznaczony jest do bram jednoskrzydłowych o masie poniżej 200kg i długości mniejszej niż 2m. Tryb napędu wykorzystuje przekładnię planetarną w połączeniu z przekładnią pręta śrubowego. Ten mechanizm otwierania bramy musi być zainstalowany wewnątrz ogrodzenia lub podwórza w celu ochrony.

5. Narzędzia potrzebne do standardowej instalacji

	Klucz imbusowy nr 6		Poziomica
	Śrubokręt płaski		Taśma
	Śrubokręt krzyrzakowy		Klucz nastawny X 2
	Wylęgowe pióro

Uwaga: kable muszą nadawać się do użytku na zewnątrz.

6. Lista kabli

	Zastosowanie kabla	Materiał kabla	Maks. Długość
1	Kabel zasilający skrzynkę sterowniczą 220 V	3×2,5 mm2 (>30 m)3×1,5 mm2 (<30 m)	Nieograniczony
2	Kabel zasilania napędu bramy	2×1,5 mm2	15 m
3	Kabel czujnika podczerwieni	2×0,5mm2	10 m
4	Kabel lampy alarmowej	2×0,5mm2	10 m
5	Kabel zamka elektrycznego	2×0,5mm2	10 m
6	Przedłużacz akumulatora	2×1,5 mm2	10 m
7	Kabel energii słonecznej	2×1,5 mm2	10 m

Ze względu na różne środowiska instalacji instalator musi przygotować kable zasilające do skrzynki sterującej i napędów bram.

! Uwaga: wylot kabla powinien być skierowany w dół, aby zapobiec przedostawaniu się wody deszczowej do przewodu wzdłuż kabla.

1. Kierunek otwarcia bramy

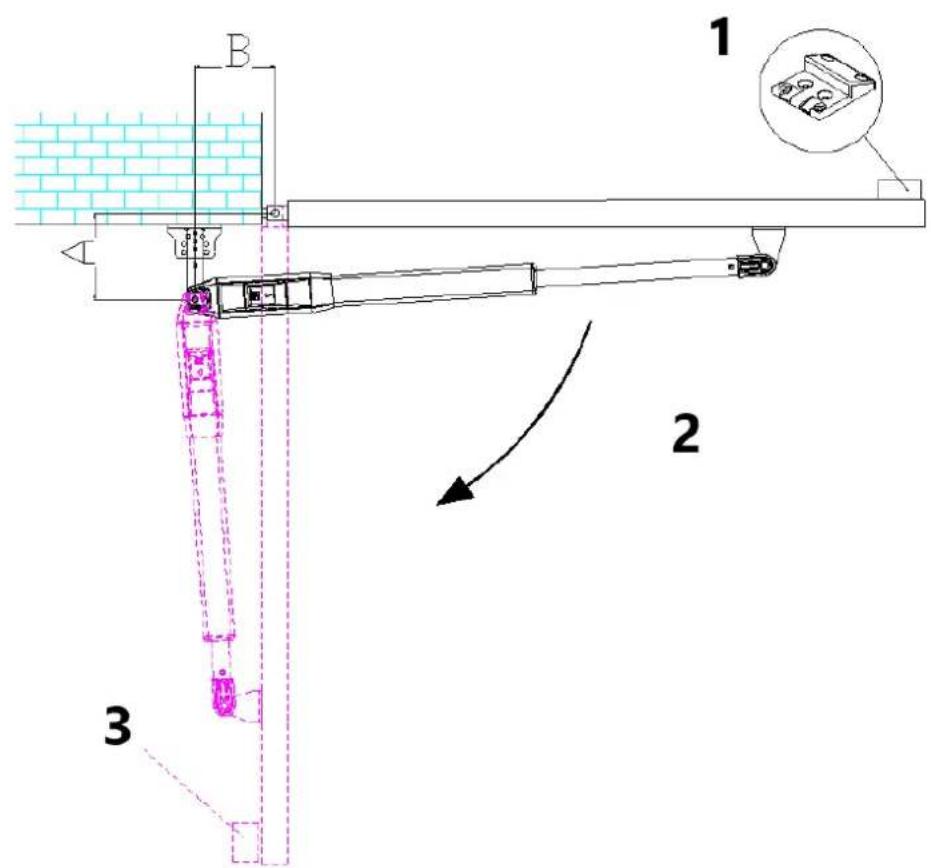

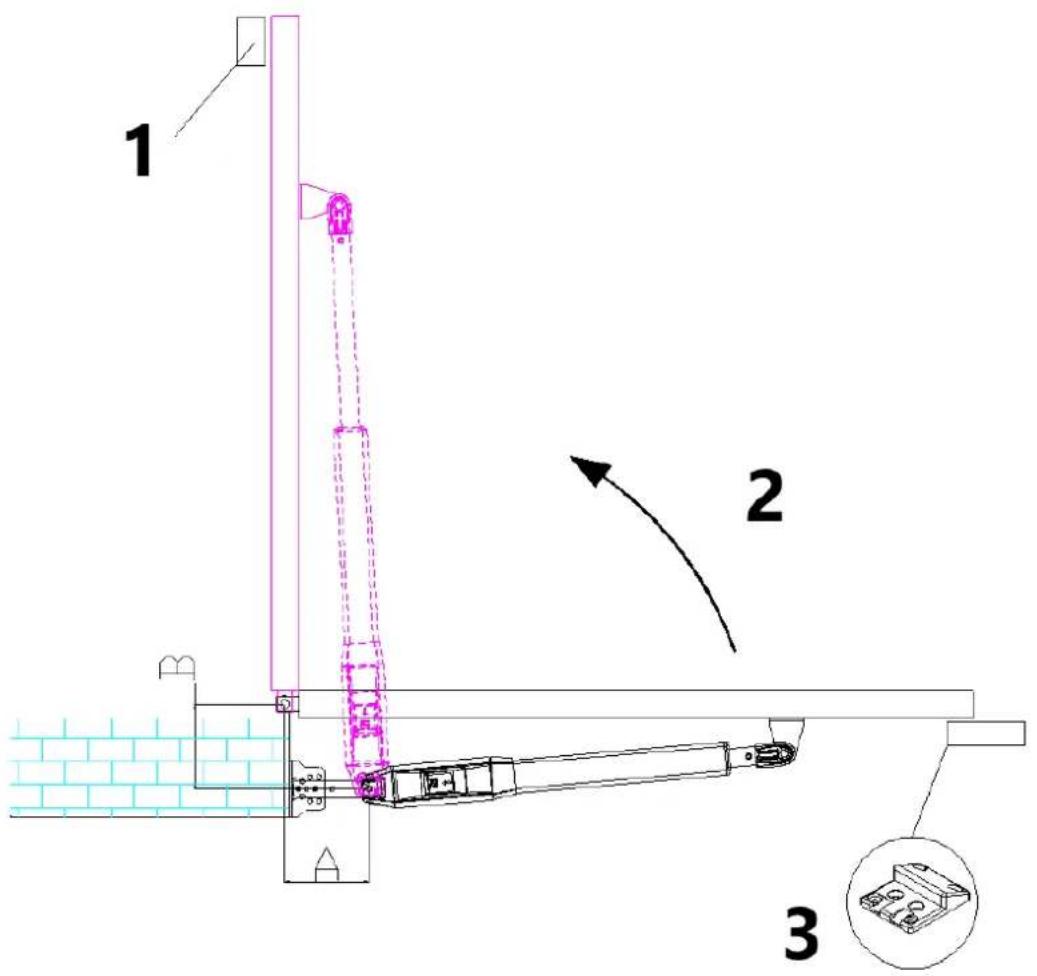

7.1 Brama otwiera się do wewnątrz

B 1 2 3

Rysunek 2

1 - Ogranicznik
2 - Kierunek otwierania bramy
3 - Ogranicznik bezpieczeństwa

Zalecany rozmiar instalacji:

Uwaga: Jeżeli odstęp pomiędzy bramą a ścianą jest zbyt mały lub występują zakłócenia po całkowitym otwarciu bramy, należy zamontować stoper zabezpieczający bramę (przygotowany przez użytkownika), aby zapobiec obrażeniom osób lub uszkodzeniom mienia.

7.2 Brama otwiera się na zewnątrz

1 2 3

Rysunek 3

1 - Ogranicznik bezpieczeństwa
2 - Kierunek otwierania bramy
3 - Ogranicznik

Zalecany rozmiar instalacji:

Uwaga: Jeżeli odstęp pomiędzy bramą a ścianą jest zbyt mały lub występują zakłócenia po całkowitym otwarciu bramy, należy zamontować stoper zabezpieczający bramę (przygotowany przez użytkownika), aby zapobiec obrażeniom osób lub uszkodzeniom mienia.

Jeśli po całkowitym otwarciu bramy pomiędzy bramą a ścianą jest wystarczająca przestrzeń, wówczas stoper zabezpieczający nie jest koniecznością. (Silnik zatrzyma się po zablokowaniu)

8. Kroki instalacji

8.1 Przygotowanie przed główna instalacją maszyny

a) Przed montażem napędu bramy należy sprawdzić, czy bramy zostały prawidłowo zamontowane, czy bramę można płynnie obsługiwać ręcznie, a ogranicznik skutecznie uniemożliwia dalszy ruch bramy.
b) Podczas montażu elektrozamka należy zachować odległość 15-20 mm pomiędzy dwoma zawiasami. Jeśli zamek elektryczny nie jest wymagany, nie ma potrzeby uwzględniania odległości między dwiema huštawkami;
c) Zalecana wysokość montażu 2 głównych maszyn wynosi około 300 \~ 800 mm nad podłożem i należy upewnić się, że istnieją niezawodne punkty stałe do wsporników montażowych.

Zakopanie kabla

W celu zapewnienia normalnej pracy napędu bramy oraz zabezpieczenia kabla przed uszkodzeniem należy w dwóch rurkach PCV zakopać osobno kable silnikowe, zasilające i sterujące. Jedna rura PCV do przewodów silnikowych i zasilających, druga do przewodów sterujących.

Mocowanie wsporników montażowych

W celu pewnego zamontowania maszyn głównych MSW-GDOOR-005B zaleca się użycie śrub rozporowych do zamocowania wsporników montażowych.

8.2 Instalacja akcesoriów

A) Przed zainstalowaniem głównych maszyn należy najpierw zainstalować wspornik ścienny na ścianie, następnie zamocować wspornik łączący, a na koniec zamontować przedni wspornik montażowy na bramie.

Uwaga: Przed zamocowaniem należy zmierzyć nachylenie, aby upewnić się, że przedni wspornik montażowy i wspornik łączący znajdują się na tym samym poziomie.

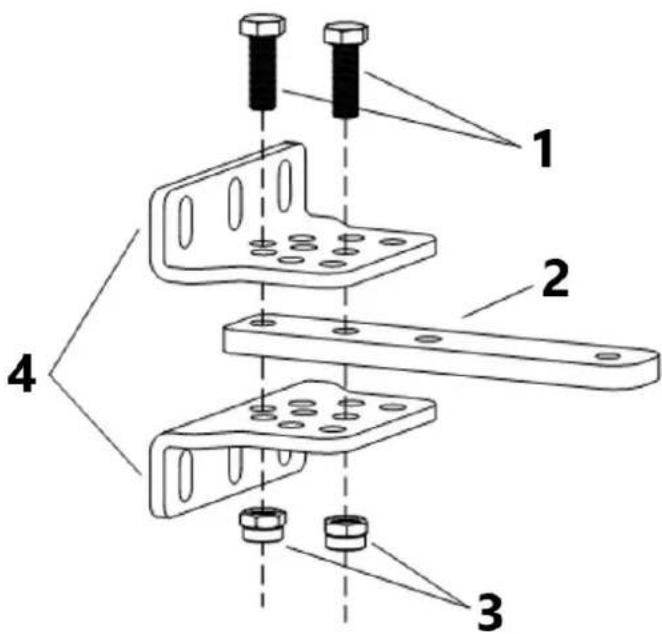

Połącz wspornik łączący i dwa wsporniki ścienne, patrz rysunek 5.

1 - Śruba M8x25
2 - Wspornik łączący
3 - Nakrętka samozabezpieczająca M8
4 - Wsporniki ścienne

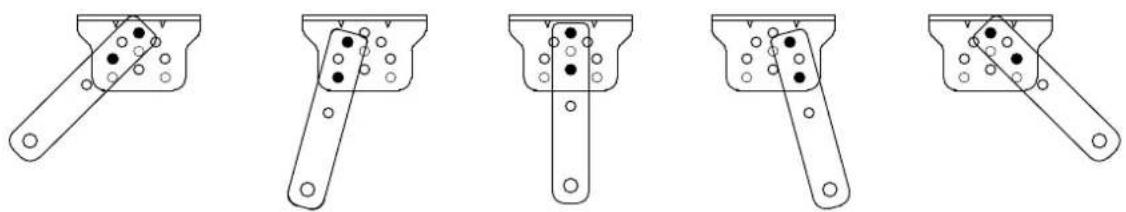

B) Wspornik łączący i wspornik ścienny można łączyć w zależności od warunków, patrz rysunek 6.

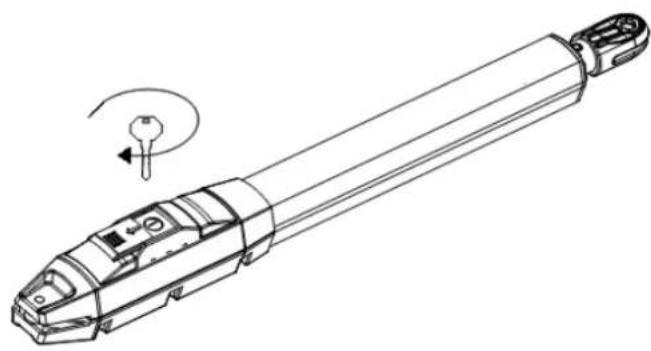

C) Przed instalacją odblokuj dwie główne maszyny. Metoda odblokowania: Otwórz pokrywę ręcznego zwalniania, włóż klucz do ręcznego zwalniania, obracaj klucz, aż zostanie zwolniony, jak pokazano na rysunku 7, a następnie obróć ramię teleskopowe, przekonasz się, że można je łatwo rozciągnąć ręcznie.

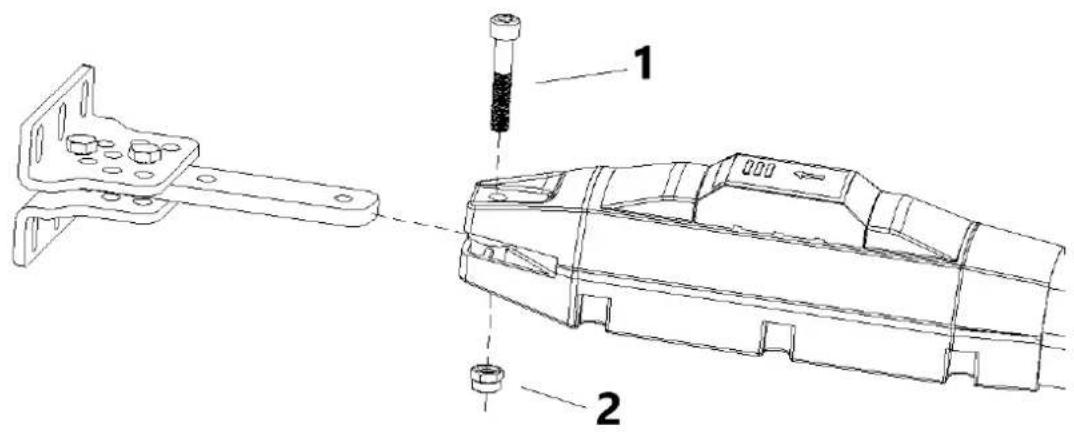

D) Połącz maszynę główną ze wspornikami łączącymi za pomocą śruby i nakrętki, jak pokazano na rysunku 8.

1 - Śruba M8x45
2 - Nakrętka samokontrująca M8

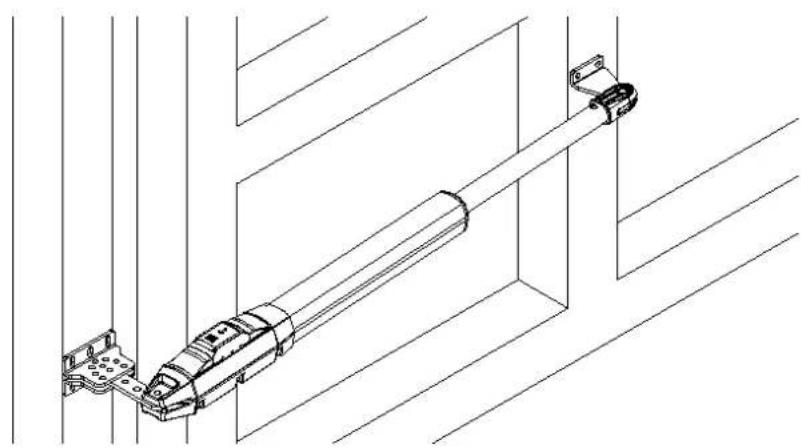

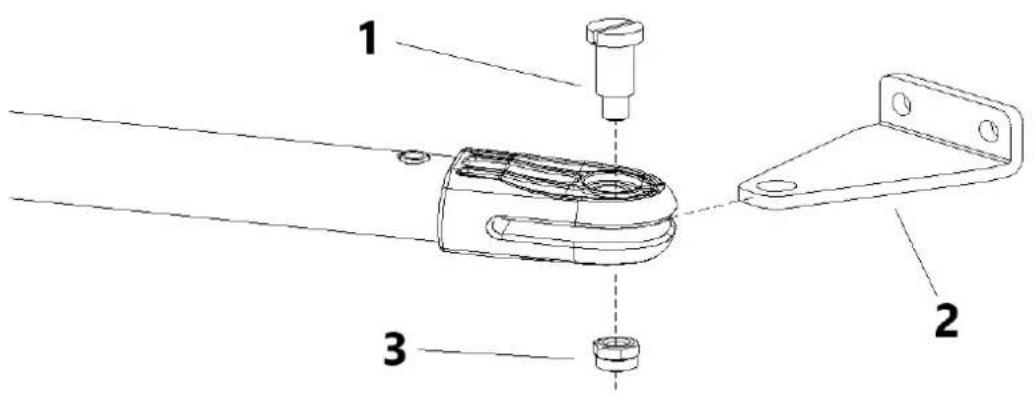

E) Jak pokazano na rysunku 9 poniżej, połącz wspornik ścienny ze ścianą zgodnie z zaznaczoną pozycją. Następnie połącz główną maszynę ze wspornikiem ściennym za pomocą śruby i nakrętki. (Użyj poziomicy, aby upewnić się, że instalacja jest wypoziomowana.)

1 - Śruba mocująca (krótka)
2 - Przedni wspornik montażowy
3 - Nakrętka samokontrująca M8

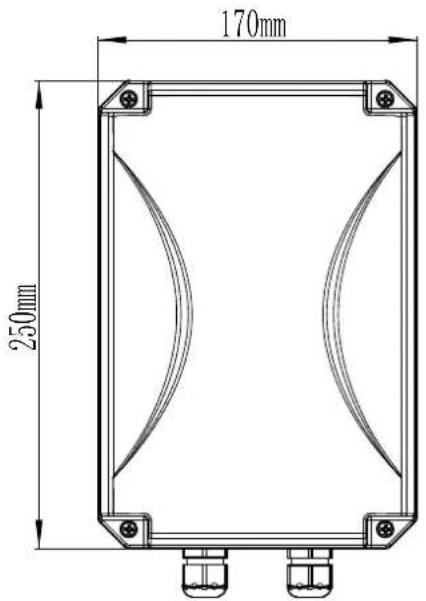

8.3 Wymiary skrzynki sterującej

- Aby zapewnić bezpieczeństwo i chronić maszyny, należy zainstalować ogranicznik bramy w pozycji krańcowej otwarcia, gdy brama otwiera się na zewnątrz, aby zapobiec nadmiernym ruchom bramy. W międzynarodasie, aby umożliwiać zamknięcie obu huštawek do dokładnego położenia

krańcowego, należy zainstalować ogranicznik w zamkniętym położeniu krańcowym (jak pokazano na rysunku 3). Podobnie, gdy brama otwiera się do wewnątrz, należy zainstalować ogranicznik w pozycji krańcowej zamknięcia (jak pokazano na rysunku 2).

• Przed zainstalowaniem głównej maszyny należy upewnić się, że główna maszyna i jej komponenty są w dobrym stanie mechanicznym, a bramę można elastycznie obsługiwać ręcznie.
• Jedna jednostka sterująca może opcjonalnie napędzać jedną maszynę główną lub dwie maszyny główne.
• Wyłącznik różnicowo-prądowy należy zainstalować w miejscu, w którym widać ruch bramy, a minimalna wysokość montażu skrzynki sterującej powinna wynosić ponad 1,5 m, aby uniknąć dotykania przez dzieci.
• Po montażu należy sprawdzić, czy właściwości mechaniczne są dobre, czy ruch bramy jest elastyczny po odblokowaniu oraz czy czujnik podczerwieni (opcjonalny) jest zainstalowany prawidłowo i skutecznie.

9. Okablowanie i debugowanie

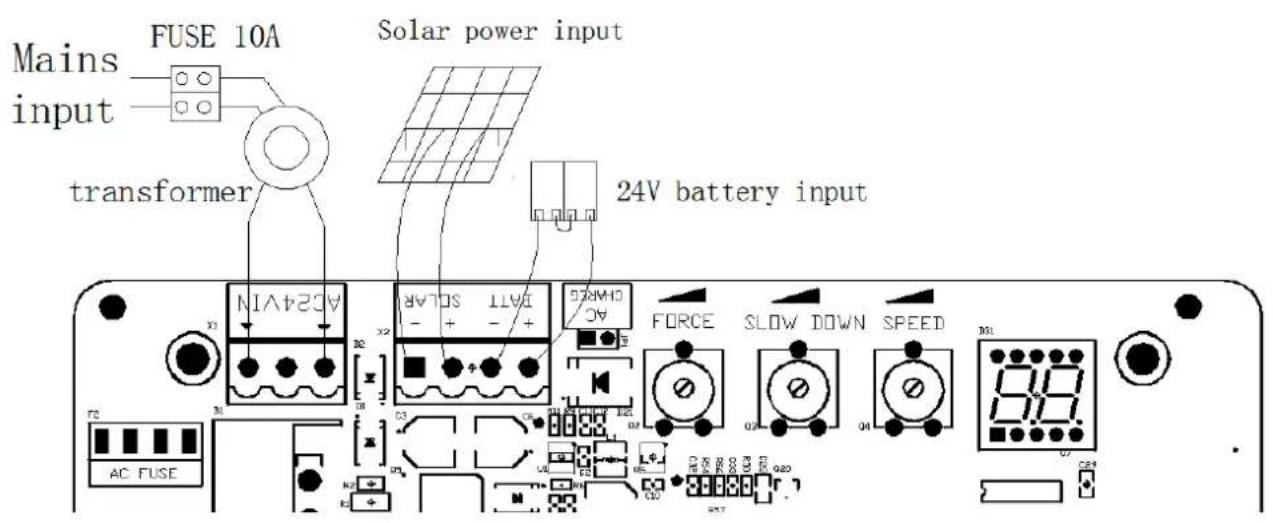

9.1 Instrukcje okablowania

Mains input FUSE 10A transformer Solar power input 24V battery input AC FUSE AC24V1N SOLAR BAT1 SWM1D FORCE SLOW DOWN SPEED AC FUSE AC AC24V1N SOLAR BAT1 SWM1D FORCE SLOW DOWN SPEED AC FUSE AC24V1N SOLAR BAT1 SWM1D FORCE SLOW DOWN SPEED AC FUSE

Black line 1 Red line 1 Black line 2 Red line 2 M2 Motor2 M1 Motor1 Photo Sensor External key Antenna COM COM COM NC COM NO + - Emitter Receive +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Rysunek 11

9.2 Rysunek płytki sterującej i instrukcje

NIM/ON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Rysunek 12

Terminal Opis urządzenia
1. AC24VIN	Wejście zasilania 24VAC
2. +SOLARNY-	Wejście energii słonecznej
3. +BATT-	Wejście akumulatora 24V
4. SIŁA Siła Oporu
5. ZWALNIANIE	Odległość powolnego zatrzymania
6. SPEED	Prędkość
7. SILNIK 1 Wyjście silnika	1
8. SILNIK2	Wyjście silnika 2
9. -ELOK+	Wyjście zamka elektrycznego
10. -BLK+	Wyjście lampy alarmowej (Uwaga: zwrócić uwagę na negatyw i plus.)
11. +24V	Wyjście 24 V dodatnie
12. +12V	Wyjście 12 V dodatnie (brak wyjścia w stanie uśpienia)
13. EM1	Moc wyjściowa czujnika Halla silnika 1
14. LM1	Wejście sygnału granicznego czujnika Halla silnika 1
15. EM2	Moc wyjściowa czujnika Halla silnika 2
16. LM2	Wejście sygnału granicznego czujnika Halla silnika 2
17. PH	Wejście czujnika fotoaktywnego
18. PED	Wejście trybu pojedynczej bramy/pieszego aktywne
19. OSC	Wejście jednokanałowe aktywne
20. MRÓWKA	Antena
21. KOM	Wspólny
22. SYG	Sygnał jest normalnie zamknięty dopiero gdy drzwi są na miejscu

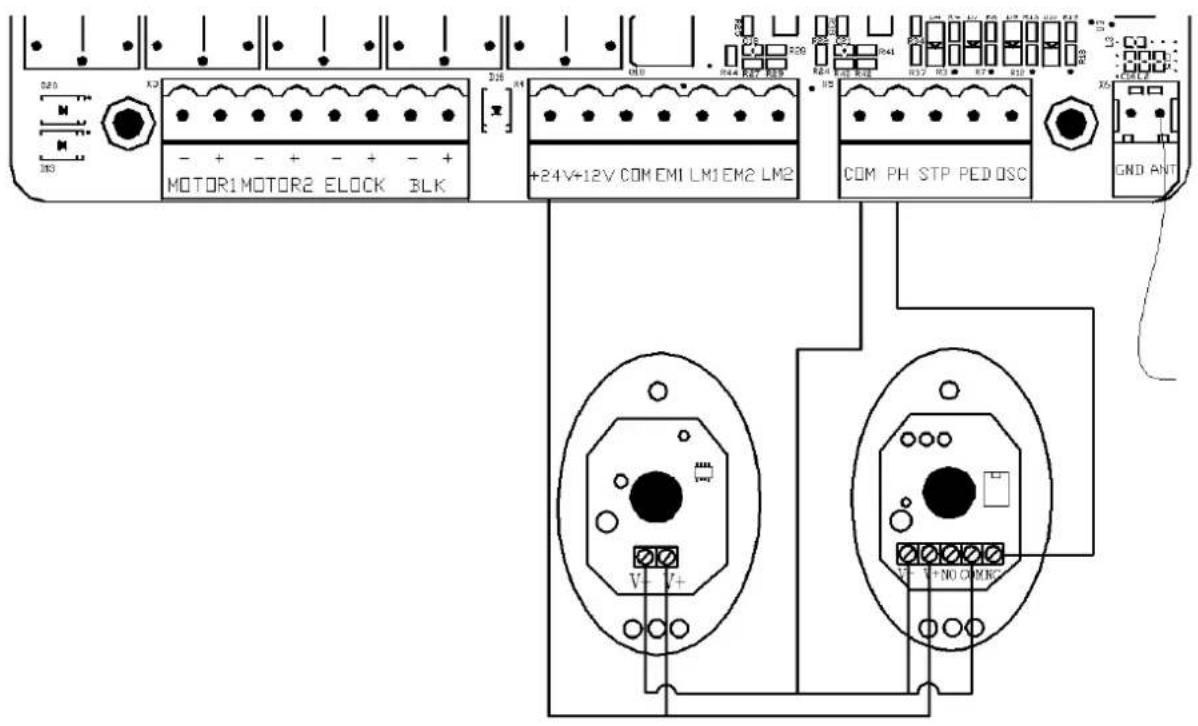

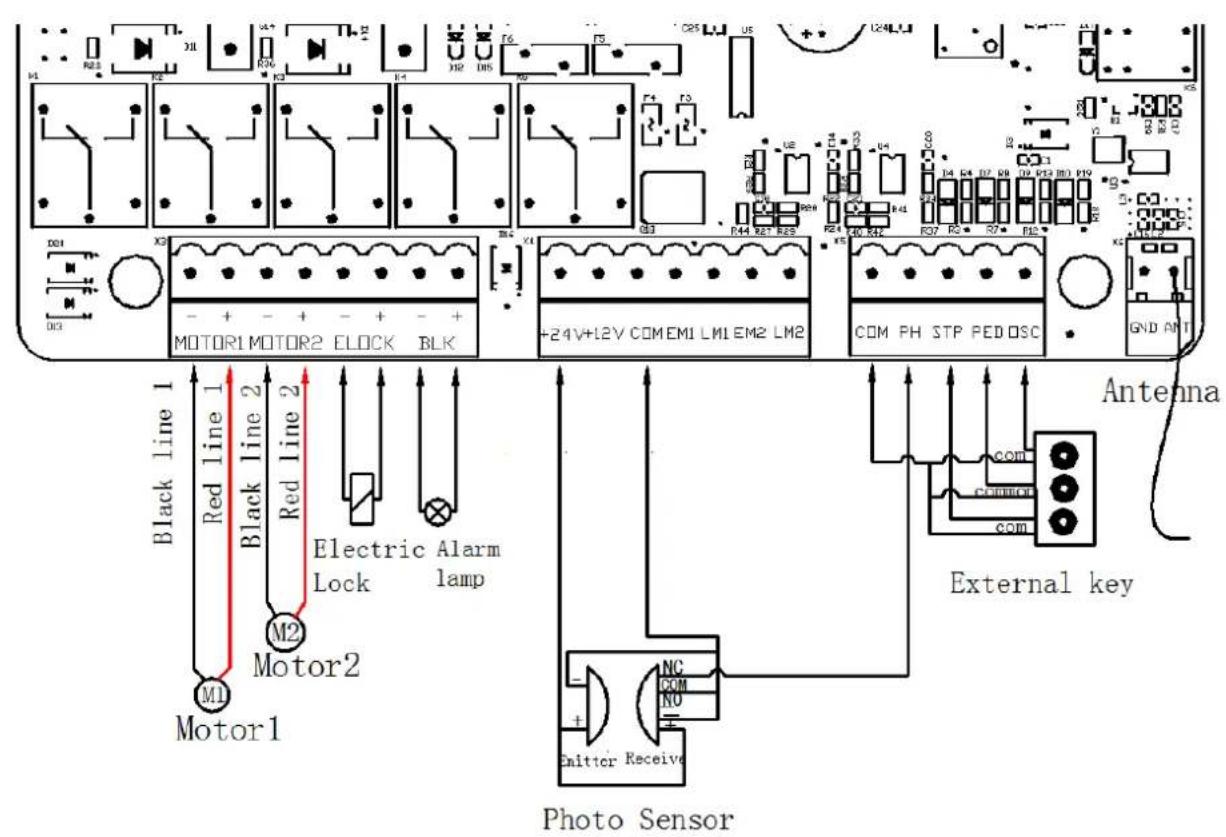

Instrukcje okablowania czujnika fotoelektrycznego

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EMI LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Rysunek 13

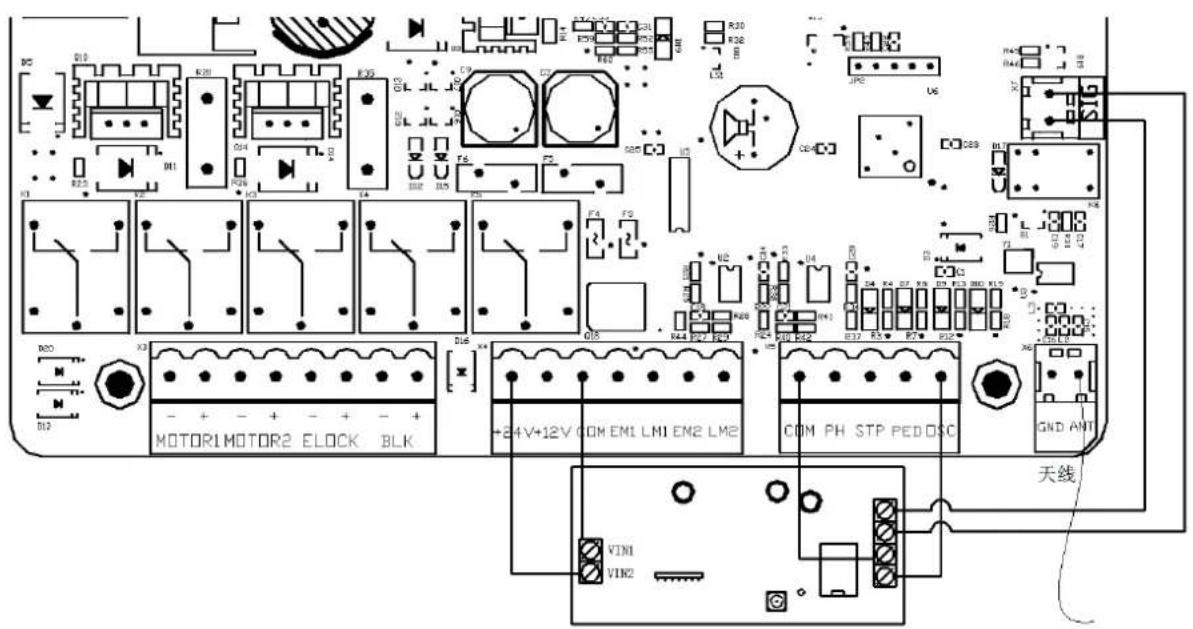

Instrukcje okablowania modułu WIFI

B2 B10 R20 C04 R30 D1 D2 D3 D4 F6 F7 F8 F9 F10 U5 U6 U7 U8 U9 U10 U11 U12 U13 U14 U15 U16 U17 U18 U19 U20 U21 U22 U23 U24 U25 U26 U27 U28 U29 U30 U31 U32 U33 U34 U35 U36 U37 U38 U39 U40 U41 U42 U43 U44 U45 U46 U47 U48 U49 U50 U51 U52 U53 U54 U55 U56 U57 U58 U59 U60 U61 U62 U63 U64 U65 U66 U67 U68 U69 U70 U71 U72 U73 U74 U75 U76 U77 U78 U79 U80 U81 U82 U83 U84 U85 U86 U87 U88 U89 U90 U91 U92 U93 U94 U95 U96 U97 U98 U99 U100

WIFI Module(24VDC)

Rysunek 14

9.3 Ustawienia ekranu cyfrowego

Gdy płyta sterująca działa, użytkownicy mogą sprawdzić stan pracy mechanizmu otwierania bramy za pomocą cyfrowego ekranu na tablicy sterującej.

: brak wejścia;

: w stanie otwarcia;

: w stanie zamknięcia;

: tryb ręczny;

: ustawienie podróży;

9.4 Ustawienia odległości (BARDZO WAŻNE)

Podczas pierwszej instalacji napędów bramy instalator musi ustawić wyłączniki krańcowe w pozycji otwartej i zamkniętej w celu zapewnienia jazdy.

9.4.1 Programowanie odległości w trybie limitu zagrożenia

Otwórz obie strony bramy i zablokuj sprzęgło, a następnie naciśnij i przytrzymaj przycisk „+” na płycie sterującej, aż na wyświetlaczu cyfrowym pojawi się „SU”. Po tym kroku brama najpierw ruszy w kierunku zamykania i zatrzyma się, a następnie automatycznie się otworzy. Gdy obie bramy skrzydłowe będą całkowicie otwarte, bramy zamkną się automatycznie po raz drugi, a ustawienie jazdy zostanie zakończone po zamknięciu bram. Jeżeli odległość początkowej wolnej prędkości bramy nie jest odpowiednia, należy wyregulować przycisk „ZWOLNIENIE”, aby skorygować odległość.

Notatka:

• Okablowanie: czarny przewód głównego silnika 1 jest podłączony do lewej strony SILNIKA 1; Brązowy kabel hosta 1 łączy się z prawą stronę MOTOR1. Czarny kabel głównego silnika 2 łączy się z lewą stronę MOTOR2; Brązowy kabel głównego silnika 2 łączy się z prawą stronę MOTOR2.
  ● W trybie pojedynczych drzwi host łączy się z MOTOR1.
• Jeśli brama nagle zatrzyma się podczas ustawiania jazdy, należy zwiększyć siłę oporu.
• Jeżeli brama nie zatrzymała się po napotkaniu przeszkody podczas ustawiania jazdy, należy odpowiednio zmniejszyć siłę oporu.
• Instalator musi zmienić ustawienia jazdy po modyfikacji trymera „SPEED”.

9.5 Ustawienie trymerów

Trymer wykrywający przeszkody

Dostosować wrażliwość przeszkody -- obrócić zgodnie z ruchem wskazówek zegara, aby zwiększyć, przeciwnie do ruchu wskazówek zegara, aby zmniejszyć czułość przeszkody. Jeśli występują czynniki środowiskowe, takie jak silny wiatr, wyreguluj trymer odpowiednio do otoczenia.

Trymer dystansowy o niskiej prędkości

Aby wyregulować dystans przy niskiej prędkości — obrócić zgodnie z ruchem wskazówek zegara, aby zwiększyć, w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć dystans przy niskiej prędkości. Proszę nie ustawiać bardzo krótkiego dystansu przy niskiej prędkości, aby uniknąć kolizji bramy.

Trymer prędkości ruchu bramy

Aby wyregulować prędkość poruszania się bramy – obrócić zgodnie z ruchem wskazówek zegara, aby przyspieszyć, przeciwnie do ruchu wskazówek zegara, aby zwolnić. Trymer można regulować w celu zmiany czasu otwarcia i zamknięcia. Tę regulację należy zakończyć przed ustawieniem jazdy.

Obracanie w kierunku przeciwnym do ruchu wskazówek zegara: zmniejszanie

Obracanie w prawo: zwiększanie

SIŁA

Trymer wykrywający przeszkody

SPOWALNIANIE

Trymer dystansowy o niskiej prędkości

SPEED

Trymer prędkości ruchu bramy

Rysunek 15

9.6 Dodawanie pilota i usuwanie pilota

9.6.1 Dodawanie zdalnego sterowania

Naciśnij i przytrzymaj przycisk „-”, lampka alarmu będzie migać, a ekran cyfrowy wyświetl tryb zdalnego sterowania -- „ PO” – dwie bramy skrzydłowe, tryb jednokanałowy; „Pd” – tryb czterokanałowy z pojedynczą bramką; Naciśnij przycisk pilota, którego chcesz się nauczyć, na ekranie cyfrowym pojawi się numer aktualnie wyuczonego pilota, po czym nauka pilota zostanie zakończona. (Domyślnie nowy sparowany pilot sterowanie to dwie bramy skrzydłowe w trybie jednokanałowym).

9.6.2 Usuń pilota

Wejdź w „AE” na ekranie cyfrowym, a następnie wybierz „rE”, aby usunąć piloty.

A Pilot jednokanałowy Pilot czterokanałowy B C D E (tryb Pd)

Rysunek 16

1 - Otwórz/zamknij/zatrzymaj
2 - otwarty
3 - Zatrzymywać się
4 - Zamknąć
5 - Pojedyncza Brama

9.6.3 Specjalny przycisk pilota zdalnego sterowania

Naciśnij i przytrzymaj kombinację klawiszy przez 5S.

Klawisz kombinacji C(stop)+D(pojedyncza brama)-wejdź do nauki zdalnego sterowania.

9.7 Ustawienia tablicy sterującej

9.7.1 Menu podstawowe

Naciśnij „PROG”, aby wejść do menu podstawowego;

Pokazuje ekran cyfrowy „NE”, wybierz inne funkcje tego menu za pomocą przycisków „+” i „-”.

Naciśnij „SET”, aby potwierdzić lub wejść do podmenu.

Aby wyjść z menu, naciśnij „PROG”.

Jeżeli przez jedną minutę nie zostanie wydane żadne polecenie, menu zostanie automatycznie zamknięte.

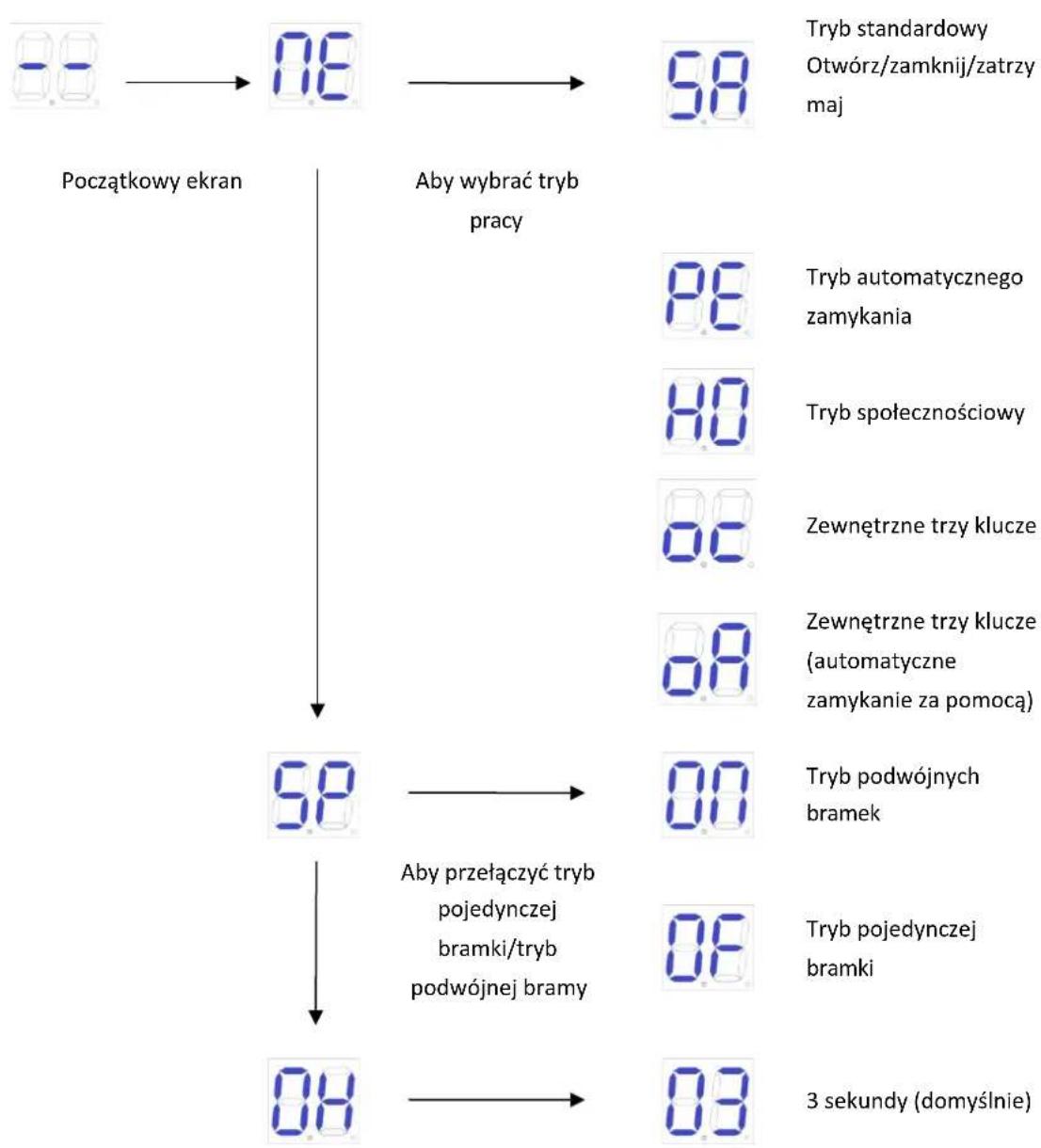

Menu podstawowe

    subgraph 'Początkowy ekran'
        A
        B
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
    end

    subgraph 'Aby wybrać tryb pracy'
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
    end

    subgraph 'Tryb standardowy Otwórz/zamknij/zatrzy maj'
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
    end

    subgraph 'Tryb automatycznego zamykania'
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
    end

    subgraph 'Tryb społecznościowy'
        C
        D
        E
        F
        G
        H
        I
        J
        K
        L
        M
    end

    subgraph 'Zewnętrzne trzy klucze'
        C
        D
        E
        F
        G
        H
        I
        J
        K
    end

    subgraph 'Zewnętrzne trzy klucze (automatyczne zamykanie za pomocą)'
        C
        D
        E
        F
        G
        H
        I
        J
    end

    subgraph 'Tryb podwójnych bramek'
        C
        D
        E
        F
        G
    end

    subgraph 'Tryb pojedynczej bramki'
        C
        D
        E
        F
        G
    end

    subgraph '3 sekundy (domyślnie)'
        M
    end

    A --> B --> C --> D --> E --> F --> G --> H --> I --> J --> K --> L --> M --> N --> O --> P --> Q --> R --> S --> T --> U --> V --> W --> X --> Y --> Z --> AA --> AB --> AC --> AD --> AE --> AF --> AG --> AH --> AI --> AJ --> AK --> AL --> AM --> AN --> AO --> AP --> AQ --> AQ --> AR --> AS --> AT --> AU --> AV --> AW --> AX --> AX --> AY --> AZ --> AR --> AS --> AS --> AT --> AX --> AX --> AR --> AX --> AS --> AT --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> AX --> PX & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & SW & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX &RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX & RX |

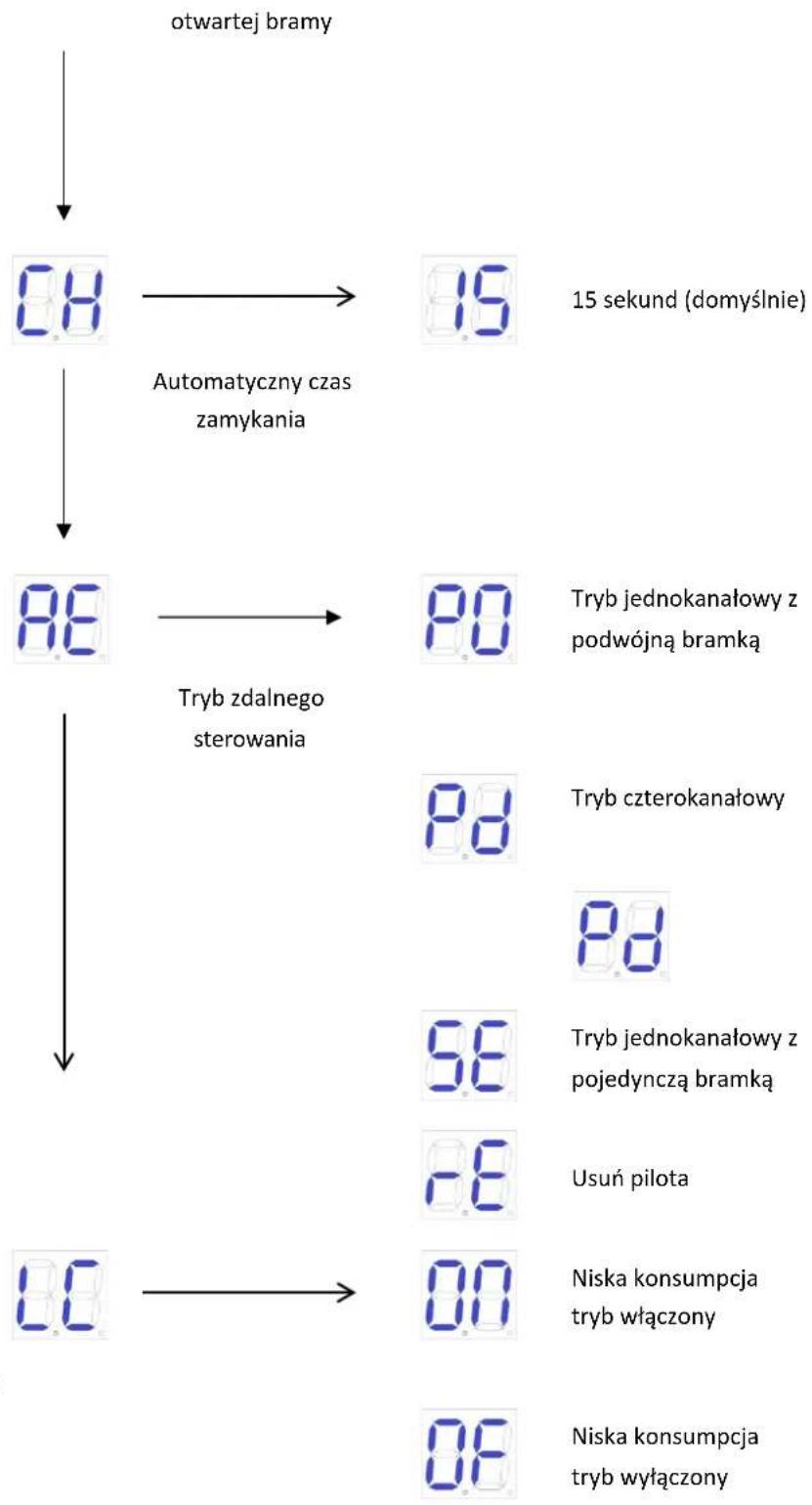

Przedział czasowy

9.7.2 Instrukcja menu podstawowego

MenuNaciśnij „PROG“, aby wejść do menu podstawowego .	OpcjaNaciśnij „+” (w góre) lub „-” (w dół), aby wybrać;Naciśnij „SET“, aby potwierdzić.	Domyślne/Uwaga
	Tryb standardowy; O/C/S(Otwieranie/Zamykanie/Stop).Tryb standardowy O/S/C z funkcją automatycznego zamykania. Gdy brama się otworzy, zamknie się automatycznie po upływie czasu automatycznego zamknięcia. Jeżeli w czasie oczekiwania na automatyczne zamknięcie zostanie wysłana komenda „zamknij bramę“, funkcja automatycznego zamykania zostanie anulowana.[IMAGE]Tryb wspólnotowy (z funkcją automatycznego zamykania). Kiedy brama się otworzy, żadne polecenie bramy nie zostanie wykonane, dopóki brama nie zamknie się automatycznie. Jeśli użytkownik wyśle polecenie bramie podczas procesu zamykania, brama zostanie ponownie otwarta. Jeżeli w czasie oczekiwania na automatyczne zamknięcie zostanie wysłane polecenie bramy, czas oczekiwania zostanie przeliczony. Jeżeli brama nie zostanie całkowicie zamknięta więcej niż dziesięć razy z rzędu, funkcja automatycznego zamykania zostanie anulowana, a brama zostanie zamkniętapoprzez ponowne wysłanie komendy zamknięcia bramy. Należy pamiętać, że w trybie wspólnotowym brama nadal posiada funkcję automatycznego zamykania w przypadku napotkania przeszkód.Zewnętrzne trzy klawisze (otwieranie/zamykanie/stop)Zewnętrzne trzy klucze o/p/s (automatyczne zamykanie za pomocą)	Tryb standardowy; O/C/S(Otwieranie/Zamykanie/Stop).
Przełącznik pojedynczej/podwójnej bramy	Tryb podwójnych bramek (domyślny).Tryb pojedynczej bramki.	Tryb podwójnych bramek.
Interwał czasowy otwartej bramy	00-10: Odstęp czasu otwarcia bramy wynosi 0-10 sekund (domyślnie 3 sekundy).Jeżeli odstęp będzie krótszy niż 2 sekundy, wówczas użycie elektrozamka nie będzie możliwe.	3 sekundy.
Automatyczny czas zamykania	Czas automatycznego zamykania można ustawić na 15 (domyślnie), 30, 60, 90 sekund.	15 sekund.
Tryb zdalnego sterowania	Tryb jednokanałowy z podwójną bramką.Tryb czterokanałowy.Tryb jednokanałowy z pojedynczą bramką.Usuń wszystkie sparowane piloty	jednokanałowy z podwójną bramką.
Tryb niskiego zużycia	Włączony tryb niskiego zużyciaJeśli na ekranie początkowym nie zostanie wykonana żadna operacja, centrala automatycznie przejdzie w tryb niskiego zużycia energii po 1 minucie.Tryb niskiego zużycia wyłączony	Włączony trybniskiego zużycia

9.7.3 Zaawansowane instrukcje menu

Naciśnij i przytrzymaj „PROG” przez 2 sekundy, aby wejść do menu zaawansowanego.

Na ekranie cyfrowym pojawi się „TL”, naciśnij „+” (w góre) lub „-” (w dół), aby wybrać;

Krótko naciśnij „SET”, aby potwierdzić lub wejść do podmenu.

Naciśnij krótko „PROG”, aby wyjść.

Jeżeli przez jedną minutę nie zostanie wydane żadne polecenie, menu zostanie automatycznie zamknięte.

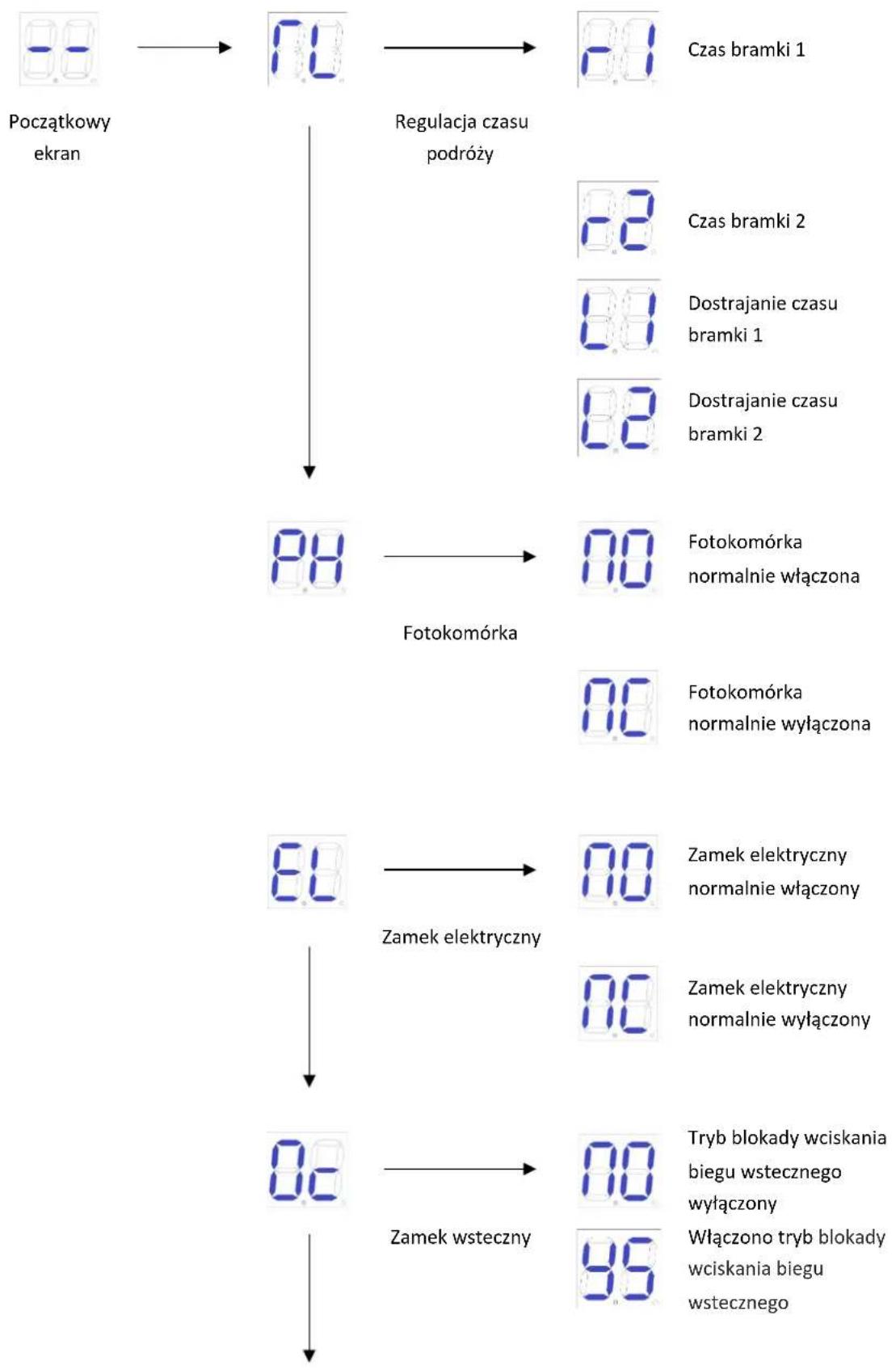

Zaawansowane menu


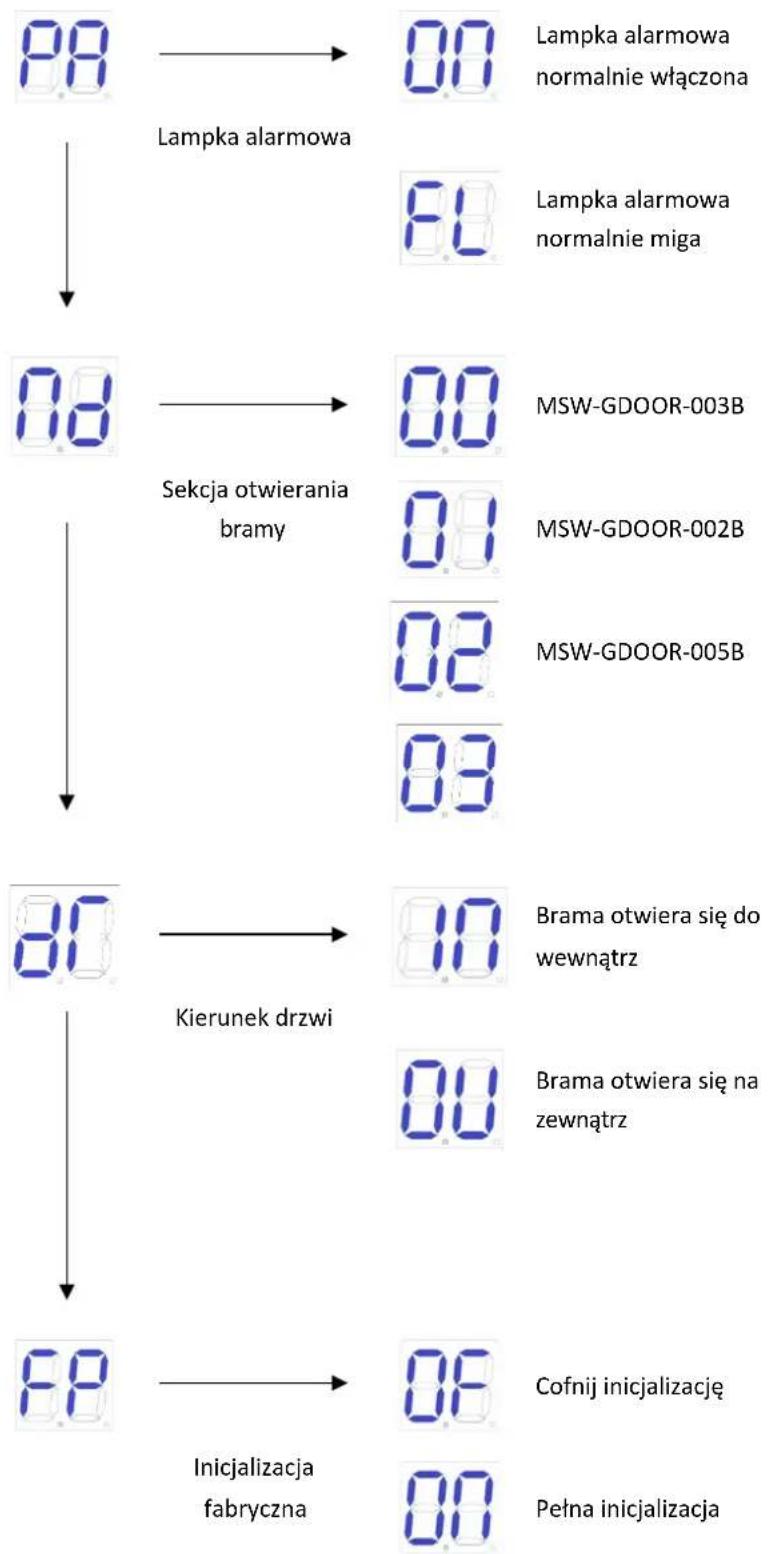


9.7.4 Zaawansowane instrukcje menu

MenuNaciśnij i przytrzymaj „PROG” przez 2 sekundy, aby wejść do menu podstawowego.	OpcjaNaciśnij „+” (w górę) lub „-” (w dół), aby wybrać; Naciśnij „SET”, aby potwierdzić.	Domyślne/Uwaga
Regulacja czasu podróży	Czas bramki 1Czas bramki 2Dostrajanie czasu bramki 1Dostrajanie czasu bramki 2	Jeśli po automatycznym nauczeniu skok nie jest idealny, można go dostosować ręcznie. Im krótszy czas poniżej granicy oporu, tym dłuższa droga hamowania bramy. A w limicie Halla im krótszy czas, tym krótszy przesuw bramy.
Czujnik Zdjęcia	N/C; czujnik foto jest normalnie włączony.NIE; czujnik foto normalnie włączony.	[AXGZNIE; czujnik foto normalnie włączony.
Zamek elektryczny	Zamek elektryczny normalnie jest włączony.Zamek elektryczny zwykle jest włączony.	Zamek elektryczny normalnie włączony.
Zar	Tryb blokady wciskania biegu wstecznego włączonyWłączono tryb blokady wciskania biegu wstecznego	Tryb blokady
Lampka alarmowa	Lampka alarmowa normalnie się świeci.Zasilanie 24V. (Domyślny)Lampka alarmowa normalnie miga. Zasilanie 24V.	Lampka alarmowa normalnie się świeci. Zasilanie 24V.
Wybór otwieracza bramy	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (domyślnie)MSW-GDOOR-004B	MSW-GDOOR-005B.
Kierunek drzwi	Brama otwiera się do wewnątrz (domyślnie)Brama otwiera się na zewnątrz	Brama otwiera się do wewnątrz
Domyślne ustawienie fabryczne	Anuluj domyślne ustawienie fabryczne.Domyślne ustawienie fabryczne kończy.

10. Inne

10.1 Konserwacja

Co miesiąc sprawdzaj, czy brama działa normalnie.

Ze względu na bezpieczeństwo zaleca się wyposażenie każdej bramy w zabezpieczenie na podczerwień, wymagane są także regularne przeglądy.

Przed montażem i obsługą napędu bramy prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami.

Zastrzegamy sobie prawo do zmiany instrukcji bez uprzedniego powiadomienia.

10.2 Komunikat o błędzie

Błędy, które mogą wystąpić, gdy brama działa prawidłowo

Błędne wskazanie	Przyczyna błędu	Rozwiązanie
	Drzwi 1 Blokada otwierania	1. Sprawdź, czy podczas otwierania drzwi1 nie ma przeszkód2. Dostosuj odpowiednio czułość rezystancji3. Odpowiednio zwiększ odległość hamowania
	Drzwi 2 Blokada otwierania	1. Sprawdź, czy podczas otwierania drzwi2 nie ma przeszkód2. Dostosuj odpowiednio czułość rezystancji3. Odpowiednio zwiększ odległość hamowania
	Drzwi 2 zamykają się z trudem	1. Sprawdź, czy przy zamykaniu drzwi 1 nie ma przeszkód2. Dostosuj odpowiednio czułość rezystancji3. Odpowiednio zwiększ odległość hamowania
	Drzwi 2 zamykają się z trudem	1. Sprawdź, czy przy zamykaniu drzwi 2 niema przeszkód2. Dostosuj odpowiednio czułośćrezystancji3. Odpowiednio zwiększ odległośćhamowania
	Rozłączenie na podczerwień	1. Sprawdź stan ustawień podczerwieni2. Czy w podczerwieni występują okluzje
	Drzwi 1 zamykają się przeddrzwiami 2	1. Zaprogramować się na nowo ruchbramy2. Dostosuj odstęp czasu otwierania
	Silnik pracuje zbyt długo	1. Sprawdź, czy ukończyłeśprogramowanie bramy2. Uszkodzenie elementu „Hall”
	Brak zaprogramowanego ruchu	Dokończ programowanie ruchu

10.3 Rozwiązywanie problemów

Problemy	Możliwe przyczyny	Rozwiązania
Brama nie może się normalnie otworzyć ani zamknąć, a wyświetlacz nie świeci.	1. Zasilanie jest wyłączone.2. Bezpiecznik jest spalony.3. Problem z okablowaniem zasilania płyty sterującej.	1. Włącz zasilanie.2. Sprawdź bezpiecznik, wymień go, jeśli jest spalony.3. Ponownie okablować zgodnie z instrukcją.
Brama może się otworzyć, ale nie może się zamknąć.	1. Problem z okablowaniem fotokomórki.2. Problem z montażem fotokomórki.3. Fotokomórka jest zasłonięta przez przedmioty.4. Czułość przeszkody jest zbyt wysoka.	1. Jeśli nie podłączysz fotokomórki, upewnij się, że zwarcie na stykach 5 i 6, 5 i 7; jeśli podłączasz czujnik podczerwieni, upewnij się, że okablowanie jest prawidłowe i fotokomórka jest NC2. Upewnij się, że miejsca montażu fotokomórek mogą się wzajemnie pokrywać.3. Usuń przeszkodę.4. Zmniejsz czułość przeszkody.
Pilot zdalnego sterowania nie działa.	1. Poziom naładowania baterii pilota jest niski.2. Dodawanie pilota nie zostało zakończone.	1. Wymień baterię pilota.2. Ponownie przeprowadź dodawanie zdalnego sterowania.
Naciśnij przycisk OTWÓRZ, ZAMKNIJ, brama się nie porusza, silnik hałasuje.	Brama porusza się niepłynnie.	W zależności od aktualnej sytuacji wyregulować silnik lub bramę.
Zadziałał wyłącznik różnicowopрядowy.	Zwarcie linii zasilającej lub zwarcie linii silnika.	Sprawdź okablowanie.
Odległość robocza pilota jest zbyt krótka.	Sygnał jest zablokowany.	Podłącz zewnętrzną antenę odbiorczą, 1,5 metra nad ziemią.
Brama przesuwa się do pozycji środkowej w celu zatrzymania lub cofnięcia.	1. Siła wyjściowa silnika nie jest wystarczająca.2. Czułość przeszkody jest zbyt wysoka.3. Brama napotyka przeszkodę.	1. Sprawdź, czy moc transformatora jest normalna, jeśli nie, wymień transformator.2. Wyreguluj TR2.3. Usuń przeszkodę.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin – Innowacyjna 766-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
