INSTRUKCJA OBSŁUGI GDOOR-003A MSW

Napęd został zaprojektowany i wyprodukowany zgodnie z przepisami. Instalator musi zapoznać się z lokalnymi przepisami wymaganymi w zakresie montażu napędu.

Niewykwalifikowany personel lub osoby, które nie znają norm bezpieczeństwa i higieny pracy mających zastosowanie do bram automatycznych i innych drzwi, nie mogą w żadnym wypadku przeprowadzać instalacji ani wdrażać systemów.

Osoby instalujące lub serwisujące sprzęt bez przestrzegania wszystkich obowiązujących norm bezpieczeństwa będą odpowiedzialne za wszelkie szkody, obrażenia, koszty, wydatki lub roszczenia, jakie poniosła osoba w wyniku nieprawidłowego zainstalowania systemu i zgodnie z odpowiednimi normami bezpieczeństwa oraz instrukcję montażu, bezpośrednio lub pośrednio.

Dla dodatkowego bezpieczeństwa zdecydowanie zalecamy włączenie Photo Beam. Chociaż napęd zawiera czuły na nacisk system przeciwdziałania przeszkodom, dodatek Photo Beam znacznie poprawi bezpieczeństwo obsługi automatycznej bramy garażowej i zapewni dodatkowy spokój ducha.

Przed wjazdem lub wyjazdem z garażu upewnij się, że brama garażowa jest całkowicie otwarta i nieruchomo.

Przed wyjazdem upewnij się, że brama garażowa jest całkowicie zamknięta i nieruchomo. Trzymaj ręce i luźne ubranie z dala od napędu i bramy garażowej.

System wykrywania przeszkód jest przeznaczony do działania wyłącznie na obiektach STACJONARNYCH. Kontakt bramy garażowej z poruszającym się przedmiotem może skutkować poważnymi obrażeniami ciała, śmiercią i/lub szkodami materialnymi.

To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, albo nieposiadające doświadczenia wiedzy, chyba że znajdują się pod nadzorem lub zostały poinstruowane w zakresie użytkowania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.

Zużytych produktów elektrycznych nie należy wyrzucać razem z odpadami domowymi. Proszę poddać recyklingowi tam, gdzie jest taka możliwość. Aby uzyskać porady dotyczące recyklingu, skontaktuj się z lokalnymi władzami lub sprzedawcą.

Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez producenta,

- jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.

- OSTRZEŻENIE: Ważne instrukcje dotyczące bezpieczeństwa. Dla bezpieczeństwa osób

- ważne jest przestrzeganie wszystkich instrukcji. Zapisz te instrukcje.

Nie pozwalaj dzieciom bawić się elementami sterującymi drzwi. Trzymaj piloty zdalnego

- sterowania z dala od dzieci. Obserwuj poruszające się drzwi i trzymaj ludzi z daleka, aż drzwi zostaną całkowicie otwarte lub zamknięte.

- Zachowaj ostrożność podczas obsługi ręcznego zwalniania, ponieważ otwarte drzwi mogą gwałtownie spaść z powodu słabych lub pękniętych sprężyn lub braku równowagi.

Często sprawdzaj instalację, w szczególności sprawdzaj kable, sprężyny i mocowan

- pod kątem oznak zużycia, uszkodzeń lub niewyważenia. Nie używać, jeśli konieczna jest naprawa lub regulacja, ponieważ błąd w instalacji lub nieprawidłowe wyważenie bramy może spowodować obrażenia.

Co miesiąc należy sprawdzić, czy napęd cofa się, gdy drzwi zetkną się z przedmiotem o

- wysokości 50 mm umieszczonym na podłodze. W razie potrzeby wyreguluj i spraw

- ponownie, ponieważ nieprawidłowa regulacja może stanowić zagrożenie w przypadk

- napędów wyposażonych w system zabezpieczający przed uwięzieniem, zależny od

- kontaktu z dolną krawędzią drzwi.

Szczegółowe informacje na temat korzystania z ręcznego zwalniania.

WAŻNE BEZPIECZEŃSTWO DLA BATERII GUZIKOWEJ

1.

OSTRZEŻENIE:

PRODUKT ZAWIERA BATERIĘ GUZIKOWA

2. Bateria jest niebezpieczna i należy ją przechowywać poza zasięgiem dzieci.

Bateria może spowodować poważne lub śmiertelne obrażenia w ciągu 2 godzin lub szybciej, jeśli zostanie połknięta lub umieszczona w jakiekolwiek części ciała.

Jeżeli podejrzewasz, że bateria została połknięta lub umieszczona w jakiejkolwiek części ciała, NATYCHMIAST ZWRÓĆ SIE o pomoc lekarską.

3. Wymiana baterii nadajnika

4. Przełącznik ścienny – bezprzewodowa

3.1 Wykręć śruby mocujące znajdujące się na spodzie nadajnika ręcznego.
3.2 Otwórz dwie połówki obudowy nadajnika i wymień baterię na baterię o identycznej specyfikacji.
3.3 Sprawdź, czy czerwona lampka kontrolna świeci się po naciśnięciu jednego z przycisków nadajnika, a następnie przykręć śruby mocujące.
4.1 Zdejmij pokrywę, gdy urządzenie jest nadal zamontowane na ścianie, wsuwając i przekręcając prosty śrubokręt w szczelinie znajdującej się na górze i na dole płyty ściennej.
4.2 Za pomocą małego śrubokręta krzyżakowego odkręć 4 śruby mocujące przełączniki.
4.3 Wymień baterię na inną o identycznej specyfikacji.

1. Regulacja siły przeszkody

Minimalna siła wyświetlana jest jako „1” i można ją regulować w górę. Wskazanie „5” oznacza siłę maksymalną.

2. Regulacja prędkości jazdy

Pojawienie się na wyświetlaczu cyfry „8” oznacza 80% prędkości jazdy. Wskazanie „A” oznacza pełną prędkość 160 mm/s lub 200 mm/s.

3. Odwrotna regulacja wysokości

Na wyświetlaczu pojawi się „0”, co oznacza, że drzwi podskoczą do góry. Wskazanie „1\~9” oznacza, że brama powróci do pozycji podczas całego ruchu. Jedna dziesiąta do dziewięciu dziesiątych całej podróży itp.

4. Częściowe otwarcie/wysokość

Pojawienie się „0” na wyświetlaczu oznacza zamknięcie funkcji częściowego otwarcia. Wskazanie „1\~9” oznacza ustawienie innej pozycji częściowego otwarcia w całym zakresie ruchu.

5. Funkcja rozpoznawania przycisku nadajnika

Pojawienie się „0” na wyświetlaczu oznacza, że funkcja rozpoznawania przycisków jest wyłączona. Wskazanie „1” oznacza, że funkcja rozpoznawania przycisków jest aktywna.

6. Ilość pamięci kodów

Na wyświetlaczu pojawia się litera „A”, co oznacza, że maksymalna ilość pamięci kodó wynosi 50 sztuk. Naciśnij raz przycisk GÓRA/DÓŁ, aby zwiększyć lub zmniejszyć ilość. Ilość pamięci kodów jest ustawiona na 5 sztuk*N, N=1\~9. (Ilość jest wielokrotnością 5).

7. Alarm konserwacji

Na wyświetlaczu pojawia się „t”, a dioda LED miga szybko 10 razy, co oznacza, że brama garażowa i silnik wymagają całkowitej konserwacji.

8. Automatyczny cofanie bezpieczeństwa

Automatyczne zatrzymanie/automatyczny bieg wsteczny są kontrolowane przez nasze oprogramowanie płytek drukowanych. Jesteśmy ostrożni, aby chronić Twoje dzieci, zwierzęta domowe lub inne dobra.

9. Miękki start / miękki stop

Zwiększanie i zmniejszanie prędkości na początku i na końcu każdego cyklu zmniejsza obciążenie drzwi i mechanizmu otwierającego, zapewniając dłuższą żywotność i cichszą pracę.

10. Automatyczne zamykanie

Funkcja automatycznego zamykania zapewnia spokój ducha i bezpieczeństwo domu, automatycznie zamykając bramę po wejściu lub wyjściu z garażu.

11. Samoucząca się siła przeszkody otwierania i zamykania

Siła napędu na poszczególnych etapach ruchu bramy jest zapamiętywana podczas konfiguracji i stale dopasowywana. Pomiar siły napęduautomatycznie dostosowuje się w odpowiednim zakresie.

12. Ogranicznik elektroniczny, prosta regulacja

Wystarczy kontrolować ustawienia limitów z paneli sterowania, aby je dokładnie wyregulować. Jest to prosty i szybki proces dla każdego.

13. Dostępna bateria zapasowa

W przypadku awarii zasilania w domu napędy mogą być zasilane z naszego akumulatora zapasowego.

14. Self-Lock w motoreduktorach

Silnik przekładniowy zablokuje się samoczynnie dzięki systemom rozłączania.

15. Zwolnienie ręczne

Nie martw się o awarię zasilania, system ręcznego otwierania to rozwiązanie umożliwiające obsługę bramy w dowolnym momencie.

16. Technologia nadajnika

Technologia Rolling Code (7,38 x 10 ^19 kombinacji), częstotliwość 433,92 MHz, konstrukcja 4-kanałowa zapewniająca możliwość sterowania 4 różnymi drzwiami za pomocą jednego nadajnika.

17. Aplikacje

Ponieważ odległość między sufitem a najwyższym punktem bramy wynosi zaledwie 30

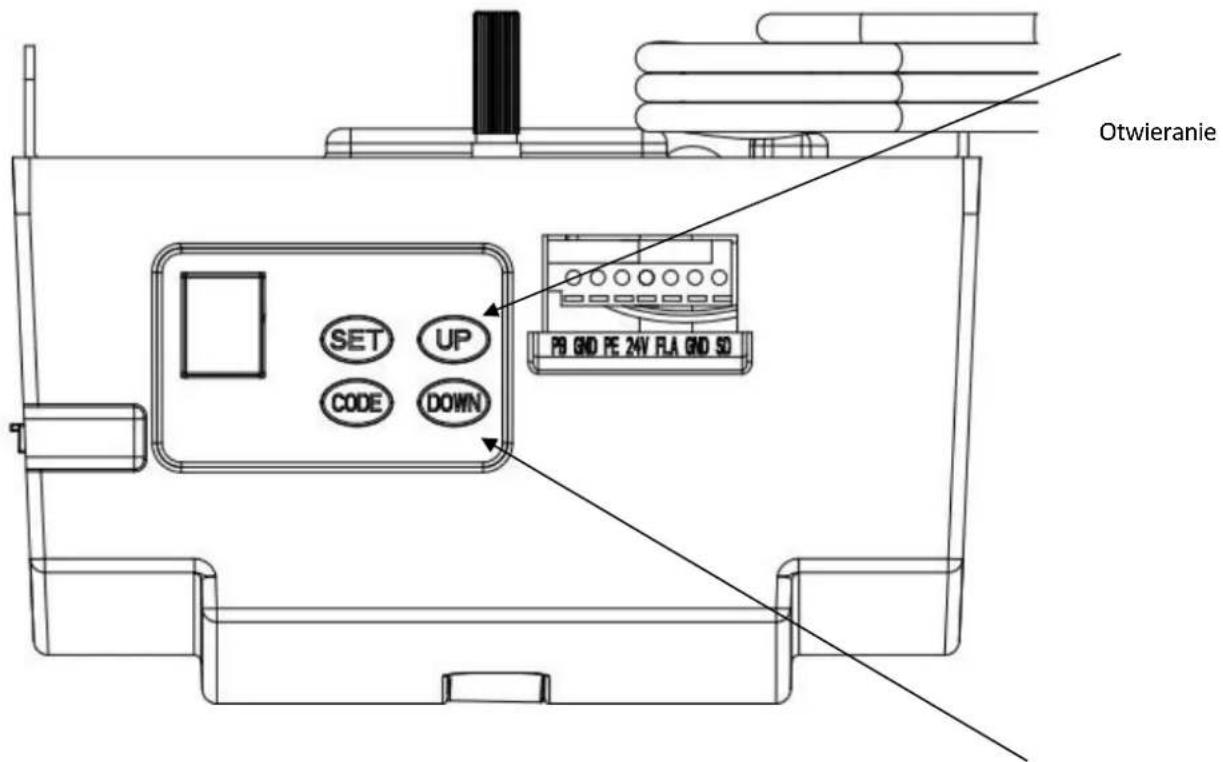

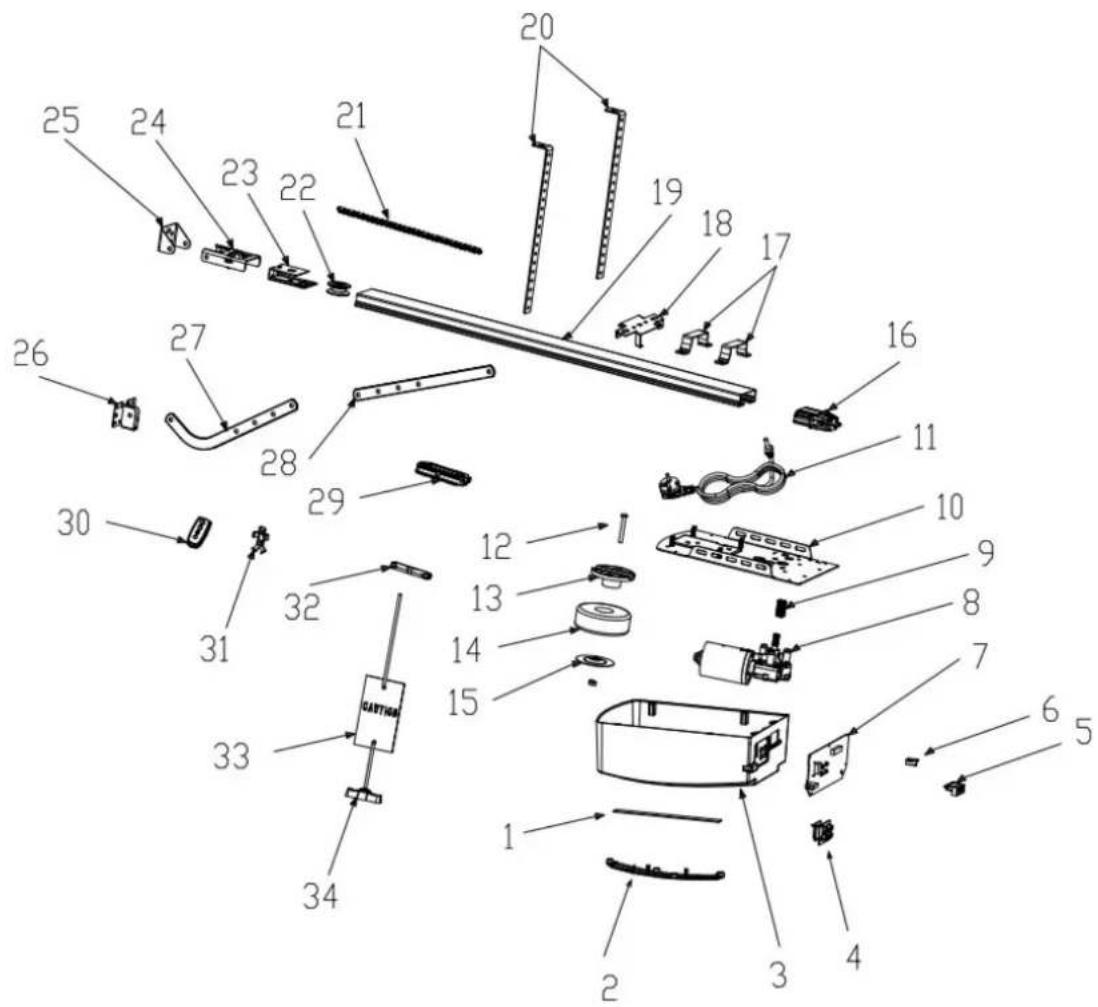

1. Metalowa płyta dolna, mocniejsza i bezpieczniejsza.

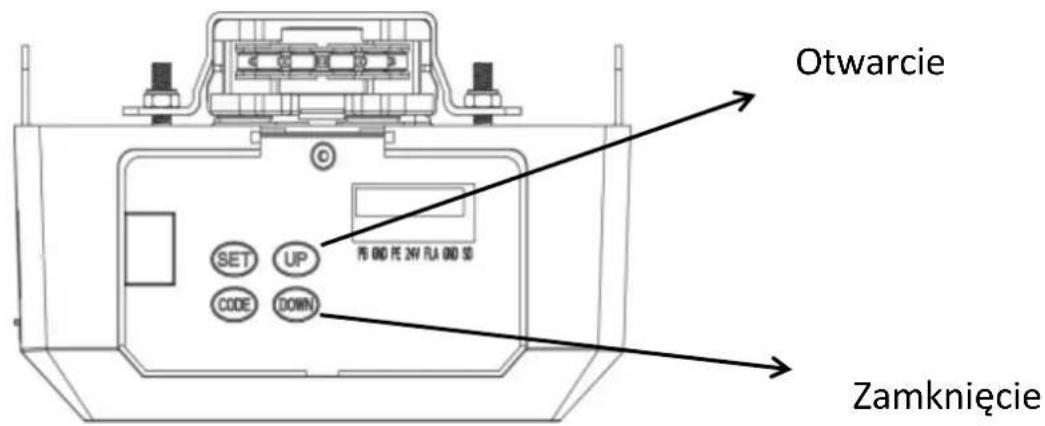

2. Przyciski operacyjne w góre/w dół (GÓRA/DÓŁ)

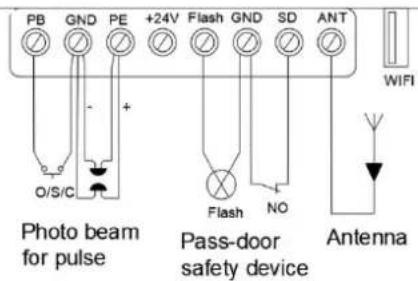

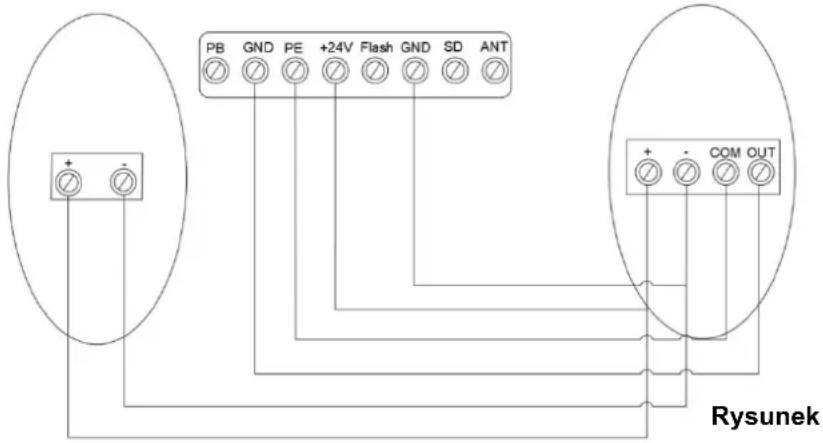

Otwieranie SET UP CODE DOWN PB GND PE 24V FLA GND SD

Zamykanie

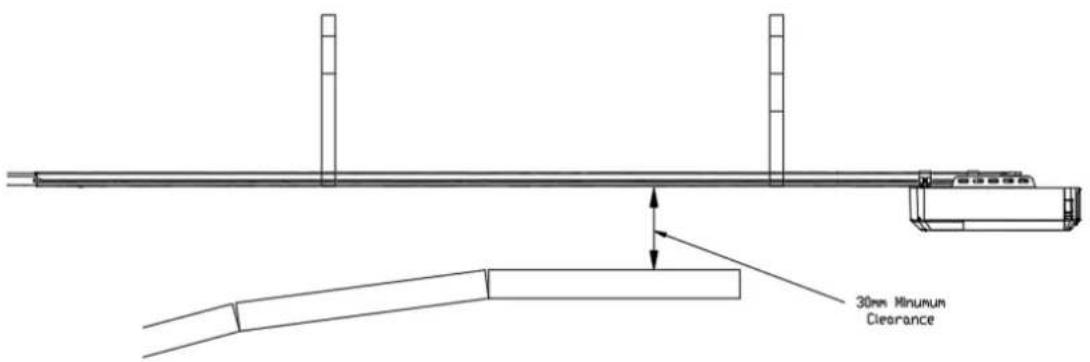

ZALECENIA PRZED INSTALACJA

1. Bramę garażową musi dać się łatwo podnieść i zamknąć ręcznie, bez większego wysiłku. Dobrze wyważone i sprężynowane drzwi mają kluczowe znaczenie dla prawidłowego montażu.
2. Napęd do bramy garażowej nie może zrekompensować żle zamontowanej bramy garażowej i nie powinien być używany jako rozwiązanie w przypadku drzwi, które są trudne do otwarcia.
3. Jeśli urządzenie jest instalowane na istniejących drzwiach, należy upewnić się, że wszelkie istniejące urządzenia blokujące zostały usunięte, w przeciwnym razie gwarancja zostanie unieważniona.
4. Zatwierdzone gniazdko musi być zainstalowane w pobliżu miejsca rozpoczęcia instalacji napędu.

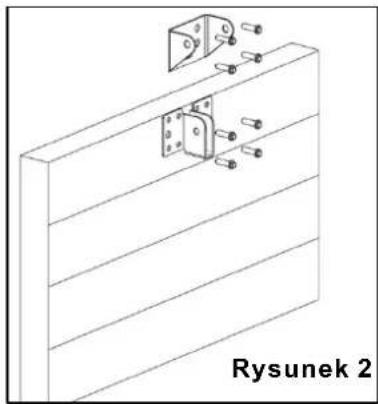

Zamontuj wspornik ścienny i wspornik

Wspornik ścienny — zamknij bramę garażową i zmierz szerokość bramy garażowej u góry i zaznacz środek.

Znajdź i zamontuj wspornik ścienny 2 cm–15 cm nad drzwiami na wewnętrznej ścianie.

(Zależy od rzeczywistej przestrzeni montażowej).

Wspornik drzwi – Zamocuj wspornik drzwi do części konstrukcyjnej drzwi jak najbliżej górnej krawędzi.

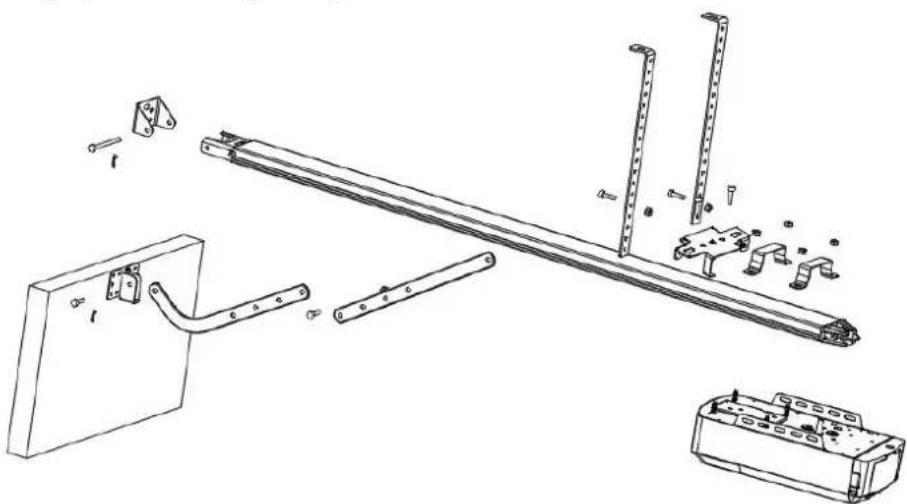

Instalacja (stalowa szyna C)

Przymocuj głowicę otwierającą do stalowej prowadnicy. Zamontuj 2 wsporniki wiszące „U” za pomocą dostarczonych nakrętek 6 mm.

KROK 2 (ryc. 3)

Umieść stalową prowadnicę i zespół głowicy otwierającej centralnie na podłodze garażu, z otwartą głowicą najdalej od bramy. Podnieś przód prowadnicy do wspornika drzwi. Włóż sworzeń obrotowy i zabezpiecz go dostarczonym zawleczką.

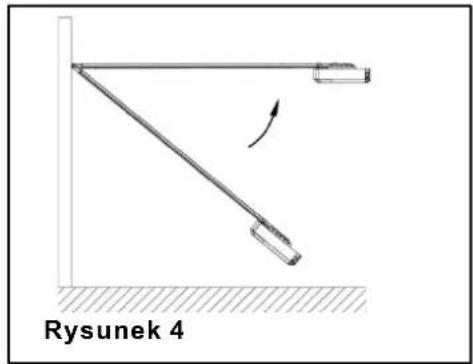

KROK 3 (Rys. 3, Rys. 4)

Podnieś i podeprzyj głowicę otwierającą (z drabiną), tak aby była ustawiona centralnie i poziomo. Zamocuj napęd i prowadnicę na suficie za pomocą żelaznych wsporników A i B.

OSTRZEŻENIE: Nie pozwalaj dzieciom przebywać w pobliżu drzwi, mechanizmu otwierającego lub drabiny wspierającej. Niezastosowanie się do tego ostrzeżenia może spowodować poważne obrażenia i/lub szkody.

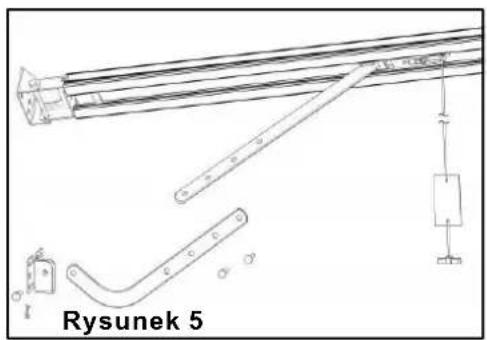

KROK 4 (Rys.3, Ryc.5)

Połącz ramię proste z ramieniem zgiętym za pomocą śruby. Umieścić i przykręcić ramiona do górnej krawędzi drzwi za pomocą dostarczonej śruby.

Podnieś bramę garażową, aż wózek zablokuje się w łańcuchu/pasku napędowym.

Teraz jesteśmy gotowi do zaprogramowania napędu.

Zespół segmentowej stalowej szyny C

2-częściowa stalowa prowadnica

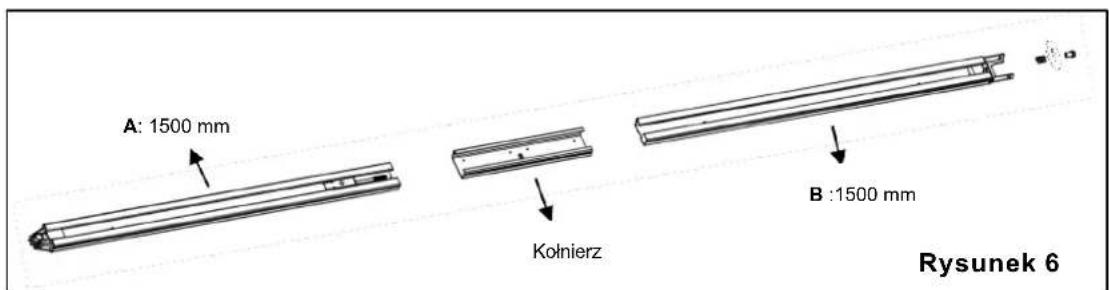

A: 1500 mm B :1500 mm Rysunek 6

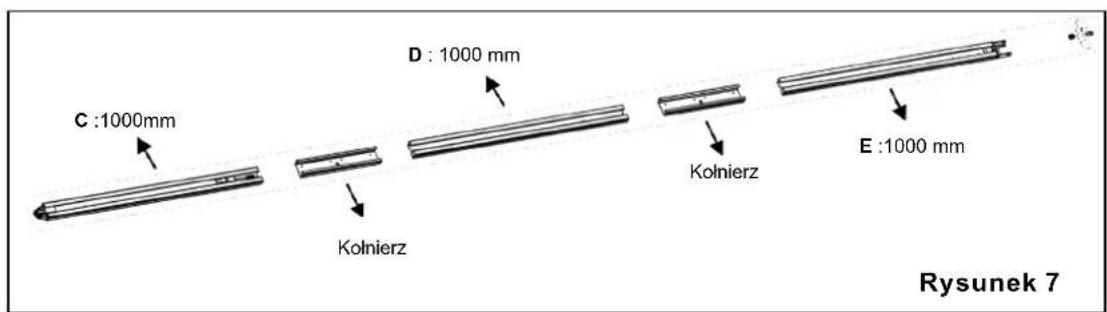

3-częściowa

C :1000mm D : 1000 mm Kołnierz Kołnierz E :1000 mm Rysunek 7

1. 2-częściowa gąsienica stalowa:

Jak na rys. 6, wsuń szynę A do kołnierza, wsuń szynę B do kołnierza.

3-częściowa gąsienica stalowa:

Jak na rys.7 wsuń szynę C w tuleję, wsuń szynę D w tuleję; wsuń szynę E w tuleję.

1. Wytnij plastikową nić; pociągnij śrubę wraz z łańcuchem wewnętrznym do pozycji końcowej szyny.

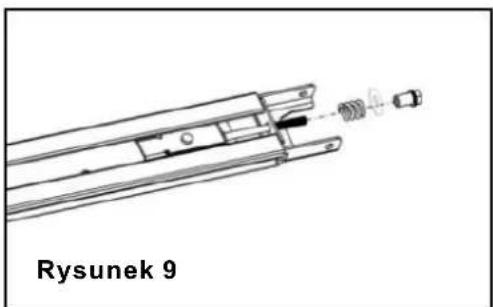

1. Jak na rys. 9, zwolnij nakrętkę i sprężynę.

2. Dokręć nakrętkę do właściwej pozycji, jak pokazano na rys. 10, przetnij plastikową taśmę, odetnij plastikowy gwint na zębatce i zakończ montaż całej szyny.

Zespół akumulatora zapasowego do szyny C (opcjonalny)

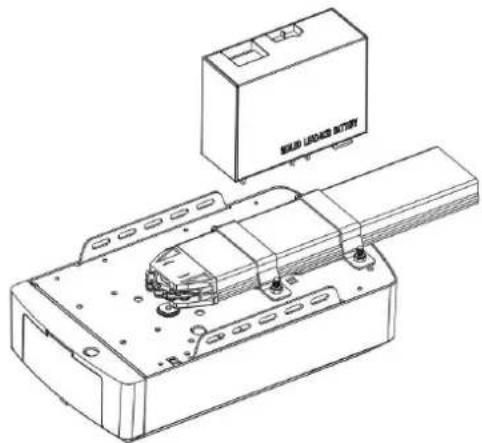

Opcja 1 — Stała od góry (TYLKO dla akumulatora kwasowo-olowiowego)

KROK 1

Zamontuj baterię i wspornik baterii jak na zdjęciu, przymocuj dostarczonymi śrubami.

KROK 2

Podłącz akumulator do napędu.

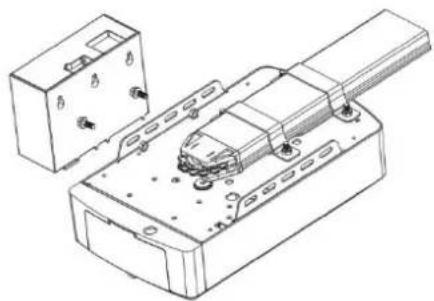

Opcja 2 — Stała z boku (dla akumulatorów kwasowo-olowiowych i litowych)

KROK 1 (Rys. 11)

Zamontuj akumulator z boku napędu jak na zdjęciu i przykręć dostarczonymi śrubami.

KROK 2 (Rys. 12)

Podłącz akumulator do napędu, Rys.12.

Urządzenie otwierające jest wyposażone w linkę zwalniającą, która umożliwia odłączenie czółenka i ręczne przesuwanie drzwi, przytrzymując klamkę w dół (Rys. 13). Pociągnij za uchwyt, aby odłączyć blokadę. Aby ponownie włączyć bramę, wystarczy uruchomić napęd w trybie automatycznym lub przesuwać bramę ręcznie, aż wózek zablokuje się w przekładni łańcuchowej.

W niektórych sytuacjach, gdy drzwi dla pieszych nie są w dobrym stanie, zaleca się zamontowanie zewnętrznego urządzenia rozłączającego (rys. 14).

Rysunek 13

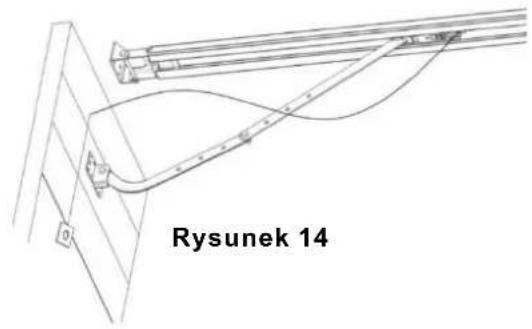

Rysunek 14

PODSTAWOWE INSTRUKCJE

Nr	Przycisk	Opis
1.		Krótkie naciśnięcie: potwierdzenie ustawienia.Długie naciśnięcie: wejście do ustawień menu funkcji.
2.		Krótkie naciśnięcie:a) W statusie ustawień krótkie naciśnięcie CODE spowoduje wyjście z bieżącej operacji i powrót do interfejsu gotowości.b) W stanie gotowości naciśnij krótko CODE, w rogu pojawi się kropka, co oznacza przejście do trybu kodu.Teraz najpierw kliknij przycisk na nadajniku, którego chcesz użyć, kropka może zniknąć, a następnie naciśnij ponownie ten sam przycisk na nadajniku, kropka zacznie migać, w tym miejscu nauka kodu została zakończona.Długie naciśnięcie: wyczyść zakodowany pilot.Naciśnij i przytrzymaj przycisk CODE , aż na wyświetlaczu pojawi się litera „C”. Wszystkie zapisane piloty zostaną usunięte.
3.		Krótkie naciśnięcie: Otwórz drzwi.Długie naciśnięcie: zwiększ odporność.Naciśnij i przytrzymaj przycisk UP , po 4 sekundach wyświetl się 0-1-2-3, wybierz żądaną liczbę. 1=zwiększ odporność o 25%,2=zwiększ odporność o 50%,3=zwiększ odporność o 75%.
4.		Krótkie naciśnięcie: Zamknij drzwi.Długie naciśnięcie: przywróć ustawienia fabryczne.Przytrzymaj przycisk DOWN , po 4 sekundach nastąpi przewinięcie do wyświetlenia …… następnie mechanizm otwierania bramy garażowej uruchomi się ponownie.PS: Ponowne uruchomienie oznacza powrót wszystkich ustawień do ustawień fabrycznych, wszystkie czynności związane z uczeniem się należy wykonać od nowa, z wyjątkiem kodu uczenia nadajnika.

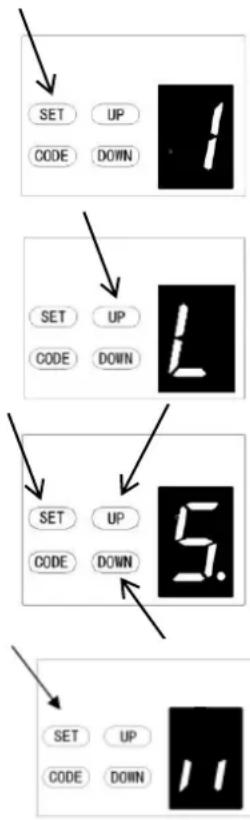

INSTRUKCJE PROGRAMOWANIA

1. PROGRAMOWANIE LIMITÓW OTWARCIA I ZAMKNIĘCIA

a) Naciśnij i przytrzymaj przycisk SET, aby wejść w ustawienie tej funkcji, aż na wyświetlaczu pojawi się „1”, a następnie zwolnij przycisk.

b) Naciśnij ponownie przycisk SET . Mechanizm otwierania drzwi znajduje się teraz w trybie programowania. Następnie na wyświetlaczu pojawi się „n” z kropką.

c) Naciśnij i przytrzymaj przycisk UP, aż drzwi osiągną żądaną pozycję otwarcia, na wyświetlaczu pojawi się „n” bez kropki.

d) Naciśnij przycisk SET, aby potwierdzić pozycję otwartą, po czym na wyświetlaczu pojawi się „u” z kropką.

e) Następnie naciśnij i przytrzymaj przycisk DÓŁ aż drzwi osiągną żądaną pozycję zamknięcia, na wyświetlaczu pojawi się „u” bez kropki. UWAGA: Aby dokonać precyzyjnej regulacji, przełączaj przyciski W GÓRĘ i W DÓŁ.

f) Teraz naciśnij przycisk SET, aby potwierdzić pozycję zamknięcia, po czym na wyświetlaczu pojawi się „II”. Po potwierdzeniu pozycji zamknięcia drzwi będą się teraz cyklicznie otwierać i zamykać, aby ustawić granice ruchu i dostosować czułość siły. Brama jest teraz ustawiona do normalnej pracy.

UWAGA:

Po otwarciu i zamknięciu cyklu na wyświetlaczu pojawią się cyfry (0\~9), „0” oznacza, że drzwi są wyważone, mniejsza cyfra oznacza lepsze wyważenie drzwi. Zdecydowanie zaleca się, aby liczba była mniejsza niż siła mocy.

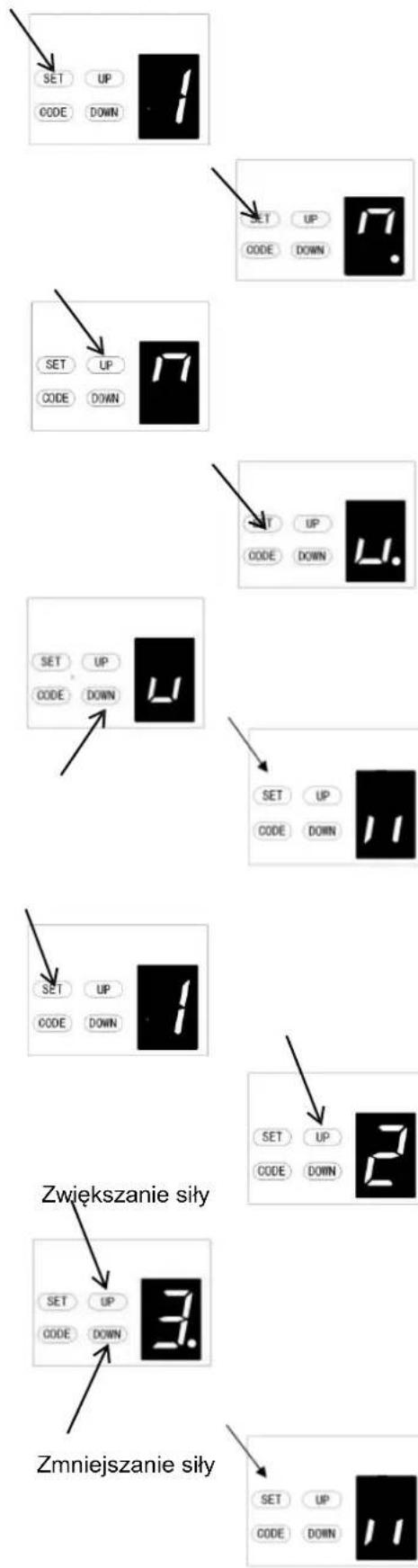

2. REGULACJA SIŁY PRZESZKODOWANIA

UWAGA: Regulacja siły przeszkody jest ustawiana automatycznie podczas programowania. Zwykle nie jest wymagana żadna regulacja.

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „2”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.

b) Naciśnij ponownie przycisk SET, urządzenie znajduje się teraz w trybie regulacji siły. Następnie na wyświetlaczu pojawi się cyfra „3” z migającą kropką.

c) Naciśnij przycisk W GÓRĘ, aby zwiększyć ustawienie siły lub przycisk W DÓŁ, aby zmniejszyć ustawienie siły. Minimalna siła wynosi „1” i można ją regulować w górę. Maksymalna siła wynosi „5”.

d) Naciśnij przycisk SET, aby potwierdzić ustawienie, a urządzenie automatycznie powróci do stanu gotowości i wyświetli się „”.

UWAGA: Siła jest fabrycznie ustawiona na „3”.

Zwiększanie prędkości

Zmniejszanie prędkości

3. USTAWIENIE PRĘDKOŚCI JAZDY

UWAGA: Jeśli ponownie zmienisz opcję prędkości, poprzedni limit prędkości zostanie anulowany. Funkcja regulacji prędkości będzie dostępna dopiero po zresetowaniu limitu jazdy.

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „3”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji prędkości. Następnie na wyświetlaczu pojawi się litera „A” z migającą kropką.
c) Naciśnij przycisk W GÓRE i W DÓŁ, aby wybrać prędkość. Liczba „8” oznacza 80% prędkości jazdy. Liczba „A” oznacza pełną prędkość.
d) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

UWAGA: Prędkość jazdy jest fabrycznie ustawiona na pełną prędkość „A”.

Zwiększanie czasu

SET UP CODE DOWN

Zmniejszanie czasu

4. AUTOMATYCZNE ZAMYKANIE I USTAWIANIE CZASU

UWAGA: Zalecamy stosowanie fotokomórek bezpieczeństwa w każdej instalacji, w której włączona jest funkcja automatycznego zamykania.

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „4”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET, urządzenie znajduje się teraz w trybie automatycznej regulacji zamykania. Następnie na wyświetlaczu pojawi się cyfra „0” z migającą kropką.
c) Naciśnij raz przycisk GÓRA / DÓŁ, aby ustawić czas automatycznego zamykania (0\~9). Naciśnij przycisk W GÓRE, aby zwiększyć czas, lub przycisk W DÓŁ, aby go zmniejszyć.

Czas zamknięcia wynosi 15 sekund*N, N=0\~9. Maksymalny czas wynosi 135 s. Aby wyłączyć funkcję automatycznego zamykania, ustaw czas na zero (0).

d) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

NOTATKA:

1. Czas zamknięcia jest fabrycznie ustawiony na „0”
2. Jeśli funkcja fotokomórki jest włączona i została uszkodzona przez przeszkodę, czas automatycznego zamykania zatrzyma się na chwilę, a następnie ponownie zacznie odmierzać czas automatycznego zamykania.

Zmniejszanie

5. USTAWIENIE WARUNKU AUTOMATYCZNEGO ZAMYKANIA

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „5”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie automatycznej regulacji stanu zamknięcia. Następnie na wyświetlaczu pojawi się cyfra „1” z migającą kropką.
c) Naciśnij raz przycisk GÓRA / DÓŁ, aby ustawić warunek automatycznego zamykania. Możesz wybrać zestaw „1” lub „2”.

Liczba „1” oznacza, że drzwi mogą się automatycznie zamknąć tylko w pozycji krańcowej otwarcia.

Rysunek „2” oznacza, że drzwi mogą się automatycznie zamknąć, gdy znajdują się w dowolnej pozycji.

d) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

UWAGA:

1. Warunek zamknięcia jest fabrycznie ustawiony na „1”.
2. Drzwi zamkną się automatycznie tylko podczas procesu otwierania, ale nie będą mogły się automatycznie zamknąć po zatrzymaniu w procesie zamykania.

Zwiększanie czas u

Zmniejszanie czasu

6. USTAWIENIE CZASU OPÓŻNIENIA WYŁĄCZENIA LED

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „6”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji czasu opóźnienia wyłączenia diody LED. Następnie na wyświetlaczu pojawi się cyfra „3” z migającą kropką.
c) Naciśnij raz przycisk UP / Down, aby ustawić czas opóźnienia wyłączenia diody LED (1\~9).
d) Naciśnij przycisk W GÓRE, aby zwiększyć czas, lub przycisk W DÓŁ, aby go zmniejszyć.

Czas opóźnienia wynosi 1 minutę*N, N=1\~9. Maksymalny czas opóźnienia wynosi 9 minut.

e) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

UWAGA: Opóźnienie wyłączenia diody LED jest fabrycznie ustawione na „3”.

Zwiększanie wysokości

SET UP CODE DOWN

Zmniejszanie wysokości

7. USTAWIENIE WYSOKOŚCI COFANIA

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „7”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji wysokości w trybie odwrócenia. Następnie na wyświetlaczu pojawi się cyfra „0” z migającą kropką.
c) Naciśnij raz przycisk GÓRA / DÓŁ, aby ustawić wysokość cofania podczas zamykania (0\~9).
d) Naciśnij przycisk W GÓRE, aby zwiększyć, lub przycisk W DÓŁ, aby zmniejszyć.

Cyfra „0” oznacza, że drzwi odbiją się do położenia krańcowego otwarcia. Rysunek 1\~9 oznacza, że drzwi powrócą do pozycji podczas całego ruchu. Jedna dziesiąta do dziewięciu dziesiątych całej podróży itd.

e) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

UWAGA: Wysokość cofania jest fabrycznie ustawiona na „0”

8. USTAWIENIE CZEŚCIOWEGO OTWARCIA/WYSOKOŚCI

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „8”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET, urządzenie znajduje się teraz w trybie częściowego otwarcia/regulacji wysokości. Następnie na wyświetlaczu pojawi się cyfra „0” z migającą kropką.
c) Naciśnij raz przycisk GÓRA/DÓŁ, aby wybrać, czy chcesz otworzyć funkcję częściowego otwarcia, czy ustawić wysokość częściowego otwarcia. (0 - C). Naciśnij przycisk W GÓRE, aby zwiększyć lub przycisk W DÓŁ, aby zmniejszyć.

Cyfra „0” oznacza zamknięcie funkcji częściowego otwarcia.

Cyfra „1” oznacza, że wysokość wynosi 2 cm.

Cyfra „2" oznacza wysokość 4 cm.

Cyfra „3" oznacza wysokość 8 cm

Cyfra „4" oznacza wysokość 12 cm

Cyfra „5” oznacza wysokość 20 cm

Cyfra „6” oznacza wysokość 40 cm

Cyfra „7" oznacza wysokość 60 cm

Cyfra „8" oznacza wysokość 80 cm

Cyfra „9" oznacza wysokość 100 cm

Litera „A” oznacza wysokość 120 cm

Litera „B” oznacza wysokość 140 cm

Litera „C” oznacza wysokość 160 cm

d) Naciśnij przycisk SET, aby potwierdzić ustawienie, a urządzenie

automatycznie powróci do stanu gotowości i wyświetli się „ „ ”

NOTATKA:

1. Częściowe otwarcie/wysokość jest fabrycznie ustawione na „0”.
2. Jeśli otworzysz funkcję częściowego otwarcia/wysokości, funkcja rozpoznawania przycisku zostanie wyłączona.
3. Inne szczegóły znajdują się dokładnie w instrukcji obsługi pilota.
4. Jeśli włączyłeś funkcję częściowego otwarcia, a następnie wyłączeńś tę funkcję później, zwrócić uwagę, że tylko zakodowany przycisk, który pochylileś na początku, może teraz sterować otwieraniem.

9. USTAWIENIE FUNKCJI ROZPOZNAWANIA PRZYCISKÓW NADAJNIKA

SET UP CODE DOWN

Rozpoznawanie przycisków funkcja jest zamknięta

Rozpoznawanie przycisków funkcja jest otwarta

Zwiększanie SET UP CODE DOWN A.

a) Naciśnij i przytrzymaj przycisk SET, aby wejść w ustawienie tej funkcji, aż na wyświetlaczu pojawi się „9”, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji funkcji rozpoznawania przycisków. Następnie na wyświetlaczu pojawi się cyfra „1” z migającą kropką.
c) Naciśnij raz przycisk W GÓRĘ / W DÓŁ, aby wybrać, czy chcesz, aby wszystkie 4 przyciski mogły sterować tylko jednym napędem, czy też tylko oddzielny kodowany przycisk mógł sterować otwieraniem.

Cyfra „0” oznacza, że funkcja rozpoznawania przycisków jest wyłączona. Oznacza to, że jeśli zakodowałeś 1 przycisk z 1 napędem, to wszystkie 4 przyciski na pilocie mogą sterować napędem. Jest odpowiedni dla użytkowników, którzy mają w domu tylko 1 drzwi automatyczne.

Liczba „1” oznacza, że funkcja rozpoznawania przycisków jest otwarta. Jeśli zakodowałeś pierwszy przycisk z pierwszym napędem, wówczas pierwszy przycisk będzie jedynym przyciskiem na pilocie, który będzie mógł sterować napędem. Jest odpowiedni dla użytkowników, którzy mają w domu więcej niż 1 automatyczne drzwi/bramy.

b) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

NOTATKA:

1. Rozpoznawanie przycisków jest fabrycznie ustawione na „1”.
2. Po zmianie rozpoznawania przycisków na rozpoznawanie należy zauważyć, że tylko przycisk kodowany może sterować napędem.

A. REGULACJA ODLEGŁOŚCI MIĘKKIEGO ZATRZYMANIA

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, a następnie naciskaj przycisk UP w sposób ciągły, aż na wyświetlaczu pojawi się „A”, aby wejść do ustawień funkcji.
b) Naciśnij ponownie przycisk SET, po wejściu do menu ustawiania odległości miękkiego zatrzymania, a na wyświetlaczu pojawi się cyfra „2”.
c) Naciśnij przycisk GÓRA/DÓŁ, aby wybrać odległość miękkiego zatrzymania. Możesz wybrać poziom „1-3”, początkowa wartość domyślna to „2”, co oznacza, że odległość miękkiego zatrzymania jest średnia.

Liczba „1” oznacza, że odległość miękkiego zatrzymania jest duża. Liczba „2” oznacza, że odległość miękkiego zatrzymania jest średnia. Liczba „3” oznacza, że odległość miękkiego zatrzymania jest krótką.

d) Naciśnij przycisk SET, aby potwierdzić ustawienie.

UWAGA: Po zakończeniu ustawień konieczne będzie ponowne nauczenie się limitów ruchu bramy, a wówczas odległość łagodnego zatrzymania będzie działać z nowymi ustawieniami.

Zwiększanie wysokości

SET UP CODE DOWN

Zmniejszanie wysokości

B. USTAWIENIE IGNORANCJI WYSOKOŚCI COFANIA

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „b”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji ignorowania wysokości cofania. Następnie na wyświetlaczu pojawi się cyfra „1” z migającą kropką.
c) Naciśnij raz przycisk GÓRA / DÓŁ, aby ustawić ignorowanie wysokości cofania podczas zamykania (0\~9).
d) Naciśnij przycisk W GÓRĘ, aby zwiększyć, lub przycisk W DÓŁ, aby zmniejszyć.

Rysunek 1–9 oznacza, że drzwi w dalszym ciągu nie odskoczą, nawet jeśli na drodze ich zamykania znajdują się przeszkody w odległości 1–9 cm od pozycji zamknięcia. Ta funkcja jest najbardziej odpowiednia dla Europy Północnej, gdzie na ziemi zawsze leży śnieg.

e) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

UWAGA: Wysokość cofania jest fabrycznie ustawiona na „1” .

C. USTAWIENIE TYPU PRZEŁĄCZNIKA DRZWI PRZEJŚCIOWYCH

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „C”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji typu wyłącznika drzwi przejściowych. Następnie na wyświetlaczu pojawi się cyfra „0” z migającą kropką.
c) Naciśnij raz przycisk W GÓRĘ / W DÓŁ, aby ustawić typ przełącznika drzwi przejściowych. Możesz wybrać zestaw „0” lub „1”.

Liczba „0” oznacza, że funkcja drzwi przejściowych jest normalnie otwarta. Liczba „1” oznacza, że funkcja drzwi przejściowych jest normalnie zamknięta.

d) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „II”.

UWAGA: Przełącznik drzwi przejściowych jest fabrycznie ustawiony na „()”.

d. USTAWIENIE WŁĄCZENIA/WYŁĄCZENIA FOTOKOMÓRKI

UWAGA: Upewnij się, że fotokomórka została prawidłowo zainstalowana i podłącz styki normalnie zwarte do zacisków akcesoriów napędu (Rys. 22, Rys. 23).

Należy również pamiętać, że funkcja fotokomórki musi być wyłączona, jeśli NIE zainstalowano fotokomórek, w przeciwnym razie drzwi nie będą mogły zostać zamknięte, a na wyświetlaczu LED pojawi się litera „r”.

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „d”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji WŁ./WYŁ. fotokomórki. Następnie na wyświetlaczu pojawi się cyfra „0” z migającą kropką.
c) Naciśnij jednokrotnie przycisk GÓRA / DÓŁ, aby ustawić włącznik/wyłącznik fotokomórki. Możesz wybrać zestaw „0” lub „1”. Cyfra „0” oznacza, że funkcja fotokomórki jest wyłączona. Liczba „1” oznacza, że funkcja fotokomórki jest otwarta.
d) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „ Il ” .

UWAGA: Fotokomórka jest fabrycznie ustawiona na „0”

SET UP CODE DOWN

E. KONSERWACJA ALARM-USTAWIENIE LICZBY CYKLI PRACY

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij przycisk UP, aż na wyświetlaczu pojawi się „E”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET. Urządzenie znajduje się teraz w trybie regulacji alarmu konserwacyjnego. Następnie na wyświetlaczu pojawi się cyfra „0” z migającą kropką.
c) Naciśnij przycisk GÓRA / DÓŁ, możesz wybrać cykle operacji, które chcesz, aby napęd zwrócić Twoją uwagę. Do wyboru masz zestaw „1-5”.

Liczba „1” oznacza, że po 1000 uruchomieniach bramy garażowej dioda LED będzie migać szybko 10 razy po tym, jak brama przestanie działać za każdym razem. Abyś zauważył, że Twoja brama garażowa wymaga konserwacji. W tym samym czasie na wyświetlaczu pojawi się cyfra „t”. Liczba „2” oznacza, że cykl zliczania alarmów konserwacyjnych został ustawiony 2000 razy.

Rysunek „3” oznacza, że cykl zliczania alarmów konserwacyjnych został ustawiony 3000 razy. Rysunek „4” oznacza, że cykl zliczania alarmów konserwacyjnych został ustawiony 4000 razy. Liczba „5” oznacza, że cykl zliczania alarmów konserwacyjnych został ustawiony 5000 razy.

d) Naciśnij przycisk SET, aby potwierdzić ustawienie. Urządzenie automatycznie powróci do stanu gotowości i wyświetli się „ Il ” .

UWAGA:

1. Liczba cykli operacji jest standardowo ustawiona fabrycznie na „0”
2. Na wyświetlaczu pojawia się „t”, a dioda LED miga 10 razy szybko, co oznacza, że brama utraciła równowagę. Zdecydowanie zalecamy konserwację bram garażowych.
3. „Sprawdź” status lub „Ucz się ponownie” limitu ruchu po ostrzeżeniu o alarmie konserwacyjnym.

Programowanie funkcji komunikacji

Otwarcie SET UP CODE DOWN 70 000 PE 2kV FLA 000 SD Zamkniecie

ZDALNE USTAWIENIE

SET UP CODE DOWN

Rysunek 1

SET UP CODE DOWN

Rysunek 2

SET UP CODE DOWN

Rysunek 3

SET UP CODE DOWN

Rysunek 4

SET UP CODE DOWN

Rysunek 5

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij krótko przycisk UP/Down, aż na wyświetlaczu pojawi się „F”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk (Rys. 1-2)
b) Naciśnij przycisk SET, wyświetli się wybrany status (rys.3)
c) Naciśnij przycisk W GÓRE/W DÓŁ, aby ustawić żądany warunek „0-1” (rys. 4-5)
d) Naciśnij przycisk SET, aby potwierdzić.

Cyfra „0” oznacza, że funkcja komunikacji jest zamknięta, brama może zatrzymać się w dowolnej pozycji za pomocą pilota.

Liczba „1” oznacza, że funkcja komunikacji jest otwarta, brama nie może zatrzymać się zdalnie w żadnej pozycji podczas otwierania. Jednak podczas zamykania brama może zatrzymać się w dowolnej pozycji za pomocą pilota i automatycznie podskoczy do góry.

Uwaga: Jeśli używasz pilota z odbiornikiem uniwersalnym, to ustawienie nie ma na to wpływu.

L. REGULACJA SIŁY PODNOSZENIA OTWARCIA

UWAGA : Regulacja siły podnoszenia otwierania jest ustawiana automatycznie podczas programowania. Zwykle nie jest wymagana żadna regulacja.

a) Naciśnij i przytrzymaj przycisk SET, aż na wyświetlaczu pojawi się „1”, następnie naciśnij krótko przycisk UP, aż na wyświetlaczu pojawi się „L”, aby wejść do ustawień tej funkcji, a następnie zwolnij przycisk.
b) Naciśnij ponownie przycisk SET, urządzenie znajduje się teraz w trybie regulacji siły podnoszenia podczas otwierania. Następnie na wyświetlaczu pojawi się cyfra „5” z migającą kropką.
c) Naciśnij przycisk W GÓRĘ, aby zwiększyć ustawienie siły przyciągania lub przycisk W DÓŁ, aby zmniejszyć ustawienie siły przyciągania.

Minimalna siła podnoszenia wynosi „1” i można ją regulować w górę. Maksymalna siła podnoszenia wynosi „9”.

d) Naciśnij przycisk SET, aby potwierdzić ustawienie, a urządzenie

automatycznie powróci do stanu gotowości i wyświetli się „”.

UWAGA : Siła podnoszenia jest standardowo ustawiona fabrycznie na „5”.

Uwaga : Model używany dla tej funkcji jest określony zgodnie z rzeczywistym programem.

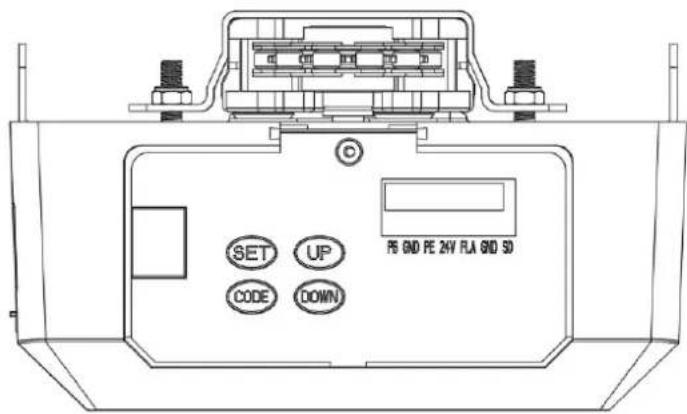

Programowanie funkcji odwracania silnika

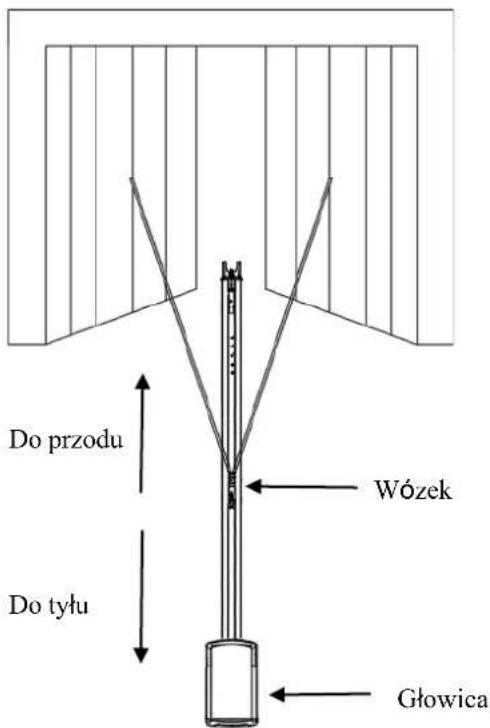

Do przodu Wózek Do tyłu Głowica

1. Po ustawieniu tej funkcji drzwi skrzydłowe otworzą się na zewnątrz.

Po otwarciu drzwi wózek pojedzie do przodu. Po zamknięciu drzwi wózek przesunie się do tyłu.

SET UP CODE DOWN PE GND PE 24V FLA GND SD

Dla silnika wielofunkcyjnego:

SET UP CODE DOWN

a) Naciśnij i przytrzymaj przycisk SET, aż pojawi się „” pojawi się na wyświetlaczu, następnie naciśnij krótko przycisk W DÓŁ, aby wybrać funkcję „0”.

SET UP CODE DOWN

b) Po krótkim naciśnięciu przycisku SET na wyświetlaczu pojawi się „”, a czerwona kropka w prawym dolnym rogu miga.

c) Następnie naciśnij krótko przycisk GÓRA/DÓŁ, aby wybrać funkcję „0” lub „1”, „0” jest standardem w ustawieniach fabrycznych, funkcja rewersu silnika jest wyłączona. „1” oznacza, że funkcja rewersu silnika jest otwarta, brama poruszy się do tyłu.

d) Następnie naciśnij krótko przycisk SET, aby potwierdzić potrzebną funkcję.

Uwaga: Po wybraniu tej funkcji należy zresetować limit jazdy.

OTWÓRZ / ZATRZYMAJ / ZAMKNIJ ZACISKI

Funkcja O/S/C może być wykorzystana do zewnętrznego przełącznika przyciskowego do obsługi napędu. Przełącznik musi posiadać beznapięciowe, normalnie otwarte styki NC (rys.

Podłączenie fotokomórki (opcja) – Rys.22, Rys.23

Podłączenie sterowania wyłącznikiem (opcja) –

Uwaga:

1. Lampa błyskowa (światło ostrzegawcze) powinna być mniejsza niż 10 W.

Garage Door Opener

Rysunek

PB GND PE +24V Flash GND SD ANT + - + Rysunek

Podłączenie sterowania

Inne wprowadzenie i zastosowanie

1. Dostępne interfejsy O/S/C. (ryc. 22)
   Dodaj nowy przycisk O/S/C do otwierania lub zamykania drzwi.
2. Funkcja latarki. (Rys. 24, Ryc. 25)
   Istnieją odpowiednie interfejsy dla tej funkcji i zapewniają napięcie latarki 24 V-35 V.
   Podłącz latarkę do prądu stałego 24 V-28 V, prąd ≤ 100 mA. W przypadku korzystania z latarek zasilanych prądem przemiennym 230 V należy dopasować adapter i okablowanie zgodnie z wymaganiami
3. Zabezpieczenie drzwi przejściowych (SD) (Rys. 24, Rys. 25)
   Dzięki tej funkcji drzwi nie będą mogły zostać otwarte, jeśli małe drzwi przejściowe nie zostaną zamknięte. Panel drzwi nie zostanie uszkodzony.
4. Zewnętrzny zasilacz (BAT) i antena (ANT), port WIFI. (ryc. 25)
   Zewnętrzny port podłączenia zasilania, czerwony jest podłączony do „+”, czarny jest podłączony do „-”. „WIFI” Ten port jest podłączony do modułu WIFI.
   Funkcja odbioru sygnału „ANT” Interfejs antenowy.

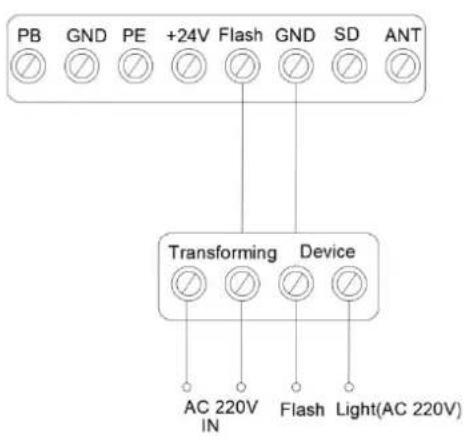

PB GND PE +24V Flash GND SD ANT Transforming Device AC 220V IN Flash Light(AC 220V)

Rysunek 24

Garage Door Opener

1. Płytka z obwodami logicznymi nie wymaga szczególnej

Co najmniej dwa razy w roku sprawdzaj bramę, czy jest prawidłowo wyważona i czy wszystkie części robocze są w dobrym stanie.

Co najmniej dwa razy w roku należy sprawdzać czułość cofania i w razie

Upewnij się, że urządzenia zabezpieczające działają skutecznie (fotowiązki

1. Wymiana żarówki:

Uwaga: Przed wymianą żarówki należy upewnić się, że zasilanie zostało odłączone. Upewnij się także, że napięcie nowej żarówki jest zgodne z napięciem lokalnym, a moc nie przekracza 10 W.

Zdemontuj śruby z osłony lampy. Zdejmij osłonę lampy, a następnie odkręć starą lampę LED w kierunku przeciwnym do ruchu wskazówek zegara. Zamocuj nowe światło LED i osłonę lampy.

1. Odnośnie funkcji alarmu konserwacyjnego:

Dioda LED miga szybko 10 razy, co oznacza, że brama straciła równowagę. Zdecydowanie zalecamy konserwację bram garażowych. „Sprawdź” status lub „Ucz się ponownie” limitu ruchu po ostrzeżeniu o alarmie konserwacyjnym.

Uwaga: Niewłaściwie działające drzwi mogą mieć wpływ na żywotność napędu automatycznego z powodu nieprawidłowego obciążenia i spowodować utratę gwarancji.

INTELIGENTNE DRZWI

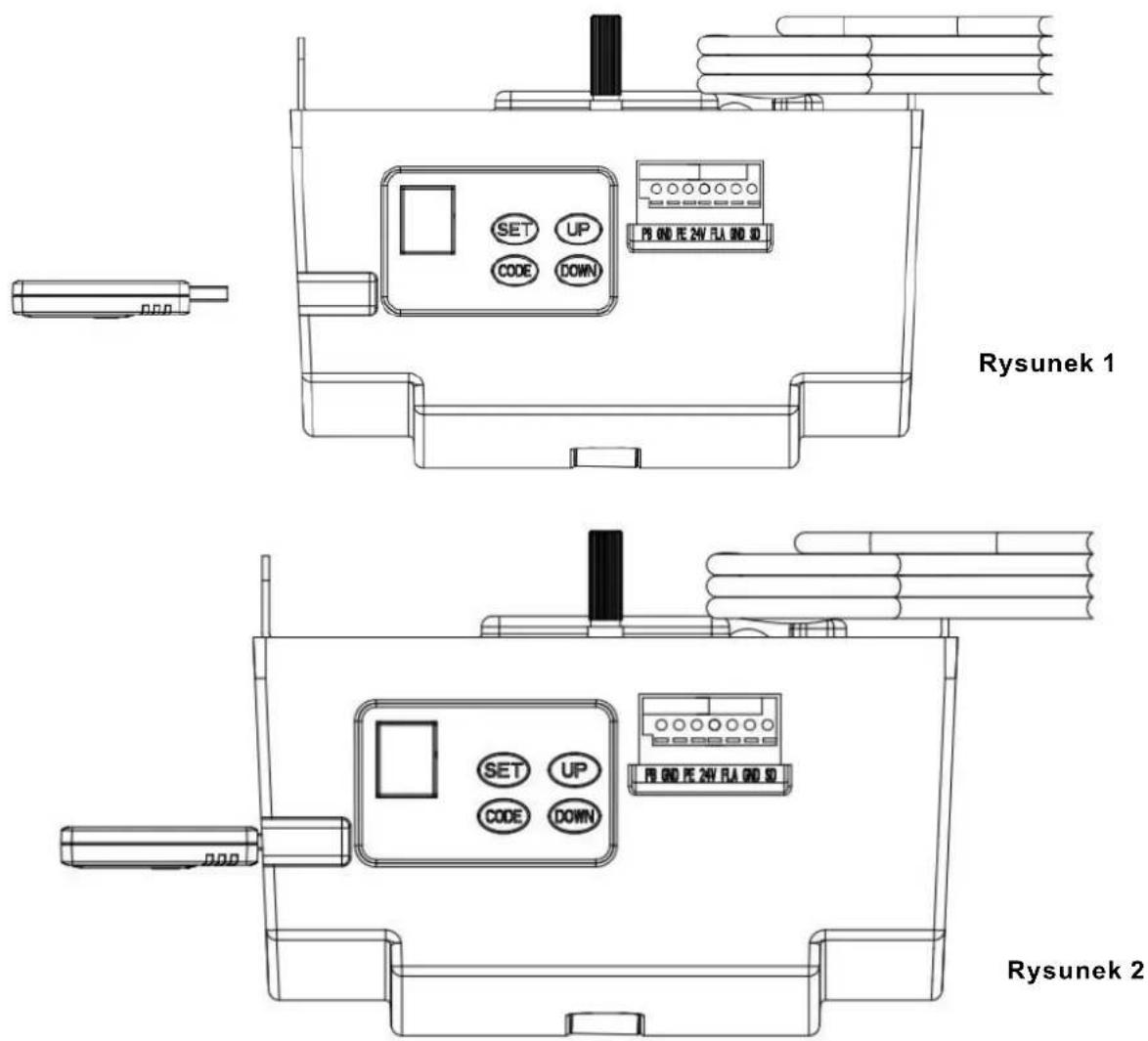

Znajdź odpowiedni interfejs USB i włóż moduł Wi-Fi (ryc. 1, 2)

SET UP CODE DOWN PB 000 PE 24V FLA 000 SD Rysunek 1 SET UP CODE DOWN PB 000 PE 24V FLA 000 SD Rysunek 2

Instrukcja funkcji:

1. Programowanie limitów otwarcia i zamknięcia
2. Zdalne kodowanie
3. Ustawienie czasu opóźnienia wyłączenia diody LED
4. Automatyczne zamykanie i ustawianie czasu.
5. Ustawianie częściowego otwarcia/wysokości

Opis parametru	Wartość parametru
Nazwa produktu	Automatyka do bram garażowych - pasowa
Model	MSW-GDOOR-001A	MSW-GDOOR-003A
Napięcie znamionowe [V~] / częstotliwość [Hz]	230/50
Maksymalna siła uciągu [N]	1000	1200
Maksymalna powierzchnia drzwi [m2]	15	18
Maksymalna waga drzwi [kg]	100	120
Maksymalna wysokość drzwi [m]	2.4 – 3.5
Dioda LED	24V DC / 15szt
Temperatura pracy [°C]	-40 / +50
Stopień ochrony IP	IP20

WYKAZ CZEŚCI DO OTWIERANIA

Typowe usterki i rozwiązania

Wygląd usterki	Przyczyna usterki	Rozwiązania
Nie działa napęd. Ekran LCDnie jest jasny	1. Źródło zasilania2. Przewód wtyczki jest luźny	1. Sprawdź, czy gniazdo silnika jest pod napięciem2. Sprawdź, czy rurka bezpiecznika nie jest uszkodzona3. Sprawdź, czy przewód niskiego napięcia transformatora jest podłączony do płyty mocy4. Sprawdź, czy kabel taśmowy jest podłączony5. Sprawdź, czy na transformatorze jest napięcie 26 V AC po stronie niskiego napięcia, jeśli jest 26 V AC, wymień płytkę drukowaną. Jeśli nie, wymień transformator
Brak pozycji	Błąd systemu	Ustaw ponownie limit podróży
Podczas nauki cyfrowy wyświetlą	Podróżuj mniej niż 30 cm lub więcej niż 9 m	Ustaw ponownie limit podróży
Wyświetlacz cyfrowyNapęd nie działa lub przestaje działać	Niestabilne napięcie lub utrata równowagi drzwi	1. Sprawdź zasilanie2. Wyreguluj balans drzwi
Napęd nie działa.Wyświetlacz cyfrowy[8A4S]	Nie udało się nauczyć ustawienia górnego i dolnego limitu. Nieprawidłowo nauczono się górnego i dolnego limitu	Naucz się ponownie ograniczać podróżowanie „W GÓRE” i „W DÓŁ”, postępuj zgodnie z instrukcją
Dioda LED jest zawsze włączona	Uszkodzony panel sterowania lub uszkodzona płyta zasilacza	Wymień płytę sterującą lub płytę zasilającą.
Po otwarciu drzwi za pomocą pilota, napęd zatrzymuje się automatycznie po przejechaniu 10 cmWyświetlacz cyfrowy	Przewód czujnika Halla jest poluzowany lub uszkodzony	Otwórz pokrywę, sprawdź przewód czujnika Halla, podłącz ponownie lub wymień.
Napęd nie działa. Będzie słychać dziwny dźwięk przekaźnika. Cyfrowy wyświetlacz	Przewód między motoreduktorem a płytą jest luźny	Otwórz pokrywę i sprawdź przewód pomiędzy motoreduktorem a płytą.
Napęd zatrzymuje się automatycznie po przejechaniu 10 cmWyświetlacz cyfrowy	Przewód pomiędzy motoreduktorem a płytką jest podłączony odwrotnie	Najpierw wyłącz zasilanie, otwórz pokrywę i odwróć przewód wtykowy pomiędzy motoreduktorem a płytą. Ustaw ponownie limit podróżowania.
Drzwi są podniesione, tylko się poruszają.Nie opuszczają się i na wyświetlaczu cyfrowym widać	Funkcja fotokomórki okazała się skuteczna ale bez podłączania jakiegokołwiek urządzenia fotokomórkowego.	Wyłączyć funkcję fotokomórki, jeżeli nie jest podłączone żadne urządzenie fotokomórkowe. (Zapoznaj się z instrukcją obsługi)3. Sprawdź czy fotokomórka jest prawidłowo podłączona i czy pomiędzy fotokomórkami nie ma przeszkód.
Drzwi są całkowicie otwarte, po pewnym czasie zamykają się automatycznie	Funkcja automatycznego zamykania jest włączona	Ustaw czas automatycznego zamykania lub wyłącz funkcję automatycznego zamykania.(Zapoznaj się z instrukcją obsługi)
Gdy brama się zatrzyma, lampka ostrzegawcza jest zawsze włączona	Płyta zasilająca jest uszkodzona	Wymień płytę zasilającą
Światła LED nie działają	1. Przewód diody LED nie jest podłączony2. Dioda LED jest uszkodzona3. Płytka drukowana jest uszkodzona	1. Sprawdź przewód LED2. Wymień diodę LED3. Wymień płytkę drukowaną
Drzwi zostaną automatycznie cofnięte do górnej granicy przed całkowitym zamknięciem drzwi	Podczas pracy z funkcją automatycznego cofania. Brama nie jest prawidłowo zamontowana	1. Sprawdź położenie blokady bramy i ponownie ustaw ograniczenie ruchu2. Zwiększona liczba siły dla automatycznego cofania
Brama automatycznie zatrzymuje się podczas otwierania	Działa z funkcją automatycznej ochrony w przypadku wykrycia przeszkodyBrama nie jest prawidłowo zainstalowana. Jej ruch jest	1. Sprawdź położenie blokady bramy i ponownie ustaw ograniczenie ruchu2. Zwiększona liczba siły dla automatycznego cofania
Nie można używać pilota lub odległość działania jest mała	1. Pusta bateria2. Antena jest poluzowana lub nie jest dobrze wysunięta3. Zakłócenia w pobliżu	1. Wymień nową baterię2. Wydłużona antena na napędzie3. Pozbądź się zakłóceń
Nie można kodować w nowych pilotach	Nowy pilot nie jest kompatybilny z napędem	Wybierz tylko nasz pilot
Wyświetlacz cyfrowy	Zapisany kod pilota jest pełny	Usuń wszystkie zapisane kody (patrz instrukcja obsługi)
Tryb gotowości, wyświetlacz cyfro	Efekty działania drzwi w drzwiach	Sprawdź wyłącznik drzwiowy
Napęd działa, gdy drzwi się nie poruszają	Zużyta tuleja wału silnika	Wymienić tuleję wału silnika
Bateria nie zapewnia zasilania	1. Pusta bateria2. Przewód akumulatora jest podłączony odwrotnie3. Przewód akumulatora jest uszkodzony	1. Naładować baterię2. Otwórz pokrywę, sprawdź „+” „-” baterii3. Wymień przewód akumulatora
Inne nietypowe problemy	Urządzenia zewnętrzne nie są kompatybilne z napędem	Usuń wszystkie urządzenia zewnętrzne. Jeśli nieprawidłowe problemy nadal występują, wymień płytkę drukowaną
Wyświetlacz cyfrowy	System bram garażowych wymaga konserwacji	Brama garażowa i silnik wymagają całkowitej konserwacji
