NÁVOD K OBSLUZE GDOOR-003A MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Popis parametru Hodnota parametru
Název výrobku	Automatizace pro garážová vrata - pás
Model	MSW-GDOOR-001A	MSW-GDOOR-003A
Jmenovité napětí [V~] / frekvence [Hz]	230/50
Maximální tažná síla [N]	1000	1200
Maximální plocha dveří [m ^2 ]	15	18
Maximální hmotnost dveří [kg]	100	120
Maximální výška dveří [m]	2.4 – 3.5
LED dioda	24V DC / 15PCS
Pracovní teplota [°C]	-40 / +50
Krytí IP	IP 20

DŮLEŽITÁ BEZPEČNOSTNÍ DOPORUČENÍ

NEDODRŽENÍ NÁSLEDUJÍCÍCH BEZPEČNOSTNÍCH DOPORUČENÍ MŮŽE ZPŮSOBIT VÁŽNÉ ZRANĚNÍ, SMRT A/NEBO POŠKOZENÍ MAJETKU.

PROSÍM, ČTĚTE POZORNĚ A DODRŽUJTE VŠECHNA BEZPEČNOSTNÍ A INSTALAČNÍ DOPORUČENÍ.

1. Otvírák je navržen a vyroben tak, aby vyhovoval místním předpisům. Instalační technik musí být obeznámen s místními předpisy vyžadovanými ve vztahu k instalaci otvírače.
2. Nekvalifikovaný personál nebo osoby, které neznají normy bezpečnosti a ochrany zdraví při práci platné pro automatická vrata a jiné dveře, nesmí za žádných okolností provádět instalace nebo implementovat systémy.
3. Osoby, které instalují nebo opravují zařízení, aniž by dodržovaly všechny platné bezpečnostní normy, ponesou odpovědnost za jakékoli škody, zranění, náklady, výdaje nebo nároky jakékoli osoby vzniklé v důsledku nesprávné instalace systému v souladu s příslušnými bezpečnostními normami. a instalační manuál, ať už přímo nebo nepřímo.
4. Pro větší bezpečnost důrazně doporučujeme zahrnout Photo Beam. Ačkoli otvírač obsahuje systém Safety Obstruction Force citlivý na tlak, přidání Photo Beam výrazně zvýší provozní bezpečnost automatických garážových vrat a poskytne další klid.
5. Před vjezdem do garáže nebo z garáže se ujistěte, že jsou garážová vrata zcela otevřená a nehybná.
6. Před odjezdem se ujistěte, že jsou garážová vrata zcela zavřená a nehybná. Udržujte ruce a volný oděv mimo otvírač a garážová vrata po celou dobu.
7. Systém bezpečnostních překážek je navržen tak, aby fungoval pouze na STACIONÁRNÍCH objektech. Pokud se garážová vrata dostanou do kontaktu s pohybujícím se předmětem, může dojít k vážnému zranění, smrti a/nebo poškození majetku.
8. Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatečnými zkušenostmi a znalostmi, pokud na ně nedohlíží osoba odpovědná za jejich bezpečnost nebo jim nebyla poskytnuta instrukce ohledně používání spotřebiče. Děti by měly být pod dohledem, aby bylo zajištěno, že si se spotřebičem nebudou hrát.
9. Odpadní elektrické výrobky by neměly být likvidovány s domovním odpadem. Recyklujte tam, kde existuje zařízení. Informace o recyklaci vám poskytne místní úřad nebo prodejce.
10. Pokud je napájecí kabel poškozen, musí jej vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.
11. VAROVÁNÍ: Důležité bezpečnostní pokyny. Pro bezpečnost osob je důležité dodržovat všechny pokyny. Uschovejte si tyto pokyny.
12. Nedovolte dětem, aby si hrály s ovládáním dveří. Dálkové ovladače udržujte mimo dosah dětí. Sledujte pohybující se dvířka a udržujte v přístupu osoby, dokud se dvířka zcela neotevřou nebo nezavřou.
13. Při ovládání ručního odblokování bud’te opatrní, protože otevřené dveře mohou rychle spadnout kvůli

slabým nebo zlomeným pružinám nebo nevyváženosti.

1. Často kontrolujte instalaci, zejména kontrolujte kabely, pružiny a upevnění, zda nejeví známky opotřebení, poškození nebo nevyváženosti. Nepoužívejte, pokud je nutná oprava nebo seřízení, protože chyba v instalaci nebo nesprávně vyvážené dveře mohou způsobit zranění.
2. Každý měsíc zkontrolujte, zda se pohon reverzuje, když se dveře dotknou 50 mm vysokého předmětu položeného na podlaze. V případě potřeby upravte a znovu zkontrolujte, protože nesprávné nastavení může představovat nebezpečí u pohonů se systémem ochrany proti přivření v závislosti na kontaktu se spodní hranou vrat.
3. Podrobnosti o tom, jak používat ruční uvolnění.
4. Informace týkající se seřízení vrat a pohonu.
5. Při čištění nebo provádění jiné údržby odpojte napájení.
6. Pokyny k instalaci musí obsahovat podrobnosti o instalaci měniče a jeho přidružených součástí.

DŮLEŽITÁ BEZPEČNOST PRO KNOFLÍKOVOU BATERII

VAROVÁNÍ

TENTO VÝROBEK OBSAHUJE KNOFLÍKOVOU BATERII

Baterie je nebezpečná a musí být uchovávána mimo dosah dětí.

Baterie může způsobit vážná nebo smrtelná zranění do 2 hodin nebo méně, pokud je spolknuta nebo umístěna do jakékoli části těla.

Pokud máte podezření, že byla baterie spolknuta nebo umístěna do jakékoli části těla, OKAMŽITĚ VYHLEDEJTE lékařskou pomoc.

Výměna baterie vysílače

Odstraňte upevňovací šrouby umístěné na spodní straně ručního vysílače.

Otevřete 2 poloviny krytu vysílače a vyměňte baterii za baterii se stejnými specifikacemi.

Vyzkoušejte, zda se při stisknutí jednoho z tlačítek vysílače rozsvítí červená kontrolka, a poté vraťte upevňovací šrouby.

Nástěnný vypínač - výměna bezdrátové baterie

Odstraňte krycí desku, dokud je jednotka stále namontovaná na stěně, posunutím a otočením rovného šroubováku do otvoru na horní a spodní straně nástěnné desky.

Použijte malý křížový šroubovák a odstraňte 4 šrouby, které drží spínače na místě.

Vyměňte baterii za baterii stejné specifikace.

POPIS PRODUKTU A VLASTNOSTI

1. Nastavení síly překážky

Zobrazení minimální síly „1“ a lze ji upravit směrem nahoru. Displej „5“ znamená maximální sílu.

2. Nastavení rychlosti jízdy

Na displeji se objeví „8“ znamená 80 % rychlosti jízdy. Displej „A“ znamená plnou rychlost 160 mm/s nebo 200 mm/s.

3. Reverzní nastavení výšky

Na displeji se objeví „0“ znamená, že se dveře vrátí nahoru. Zobrazení „1\~9“ znamená, že se vrata vrátí do polohy celé dráhy. Jedna desetina až devět desetin celého cestování atd.

4. Částečně otevřená/výška

Na displeji se objeví „0“ znamená zavření funkce částečného otevření. Displej „1\~9“ znamená nastavení různé

polohy částečného otevření celé dráhy.

5. Funkce rozpoznání tlačítka vysílače

Na displeji se zobrazí „0“, což znamená, že funkce rozpoznávání tlačítek je uzavřena. Displej

„1“ znamená, že funkce rozpoznávání tlačítek je otevřená.

6. Množství paměti kódů

Na displeji se objeví „A“, což znamená, že maximální množství paměti kódu je 50 ks. Stiskněte jednou tlačítko NAHORU/DOLŮ pro zvýšení nebo snížení množství. Množství paměti kódu je nastaveno na 5ks*N, N=1\~9. (Množství je násobkem 5).

7. Alarm údržby

Na displeji se objeví „t“ a kontrolka LED 10krát rychle zabliká, což znamená, že garážová vrata a motor vyžadují celkovou údržbu.

8. Automatická bezpečnostní reverzace

Automatické zastavení / automatický zpětný chod jsou řízeny naším softwarem desek plošných spojů. Opatrně chráníme vaše děti, domácí mazlíčky nebo jiné zboží.

9. Měkký start / Soft stop

Rychlost náběhu nahoru a dolů na začátku a na konci každého cyklu snižuje namáhání dveří a otvírače pro delší životnost a zajišťuje tišší provoz.

10. Automatické zavírání

Automatické zavírání zajišťuje klid a udržuje váš dům v bezpečí automatickým zavřením dveří při vjezdu nebo výjezdu z garáže.

11. Samoučící se otevírací a zavírací síla překážky

Množství síly otvírače pro různé fáze pohybu dveří se naučí během nastavování a je neustále reprofilováno. Automatické nastavení měření síly otvírače ve vhodném rozsahu.

12. Elektronický limit, jednoduché nastavení

Nastavení limitu potřebujete pouze ovládat z ovládacích panelů, abyste jej mohli přesně nastavit, což je jednoduchý a rychlý proces pro všechny národy.

13. Možnost zálohování baterií

Otvíráky mohou být napájeny naší záložní baterií, jakmile dojde k výpadku proudu u vás doma.

14. Samouzamykání v převodových motorech

Převodový motor se svými vypínacími systémy sám zablokuje.

15. Ruční uvolnění

Nebojte se výpadku proudu, systém ručního odblokování je řešením pro ovládání vrat kdykoli.

16. Technologie vysílače

Technologie Rolling Code (7,38 x 10 ^19 kombinací), frekvence 433,92 MHz, 4 kanálový design, abyste mohli ovládat 4 různé dveře jedním vysílačem.

17. Aplikace

Vzhledem k tomu, že mezi stropem a nejvyšším bodem zdvihu dveří je zapotřebí pouhých 30 mm, lze otvírač namontovat zapuštěně pro aplikace s nízkou světlou výškou.

18. Kovová spodní deska, pevnější a bezpečnější.

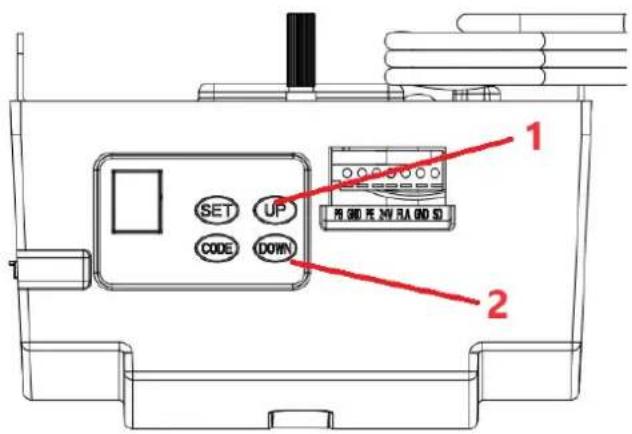

1. Provozní tlačítka pro pohyb nahoru / dolů (NAHORU / DOLŮ)

SET UP CODE DOWN 1 用 600 元 N/A 80 SD 2

1 - Otevřít
2 - Zavřít

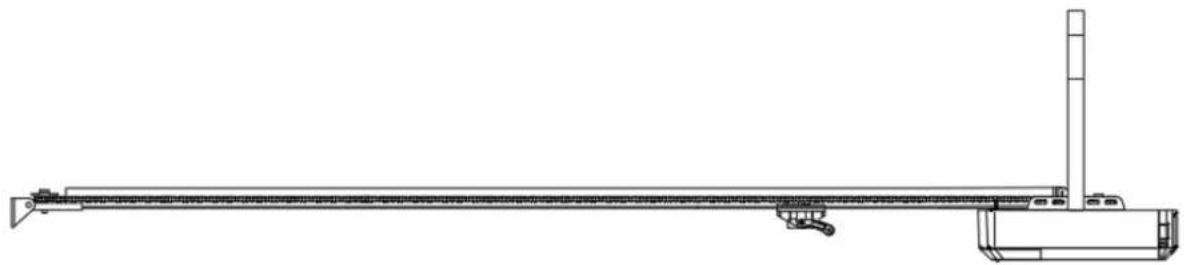

DOPORUČENÍ PŘED INSTALACÍ

1. Garážová vrata musí být možné zvednout a zavřít snadno rukou a bez velké námahy. Pro správnou instalaci isou důležité dobře vvyážené a odpružené dveře.
2. Pohon garážových vrat nemůže kompenzovat špatně nainstalovaná garážová vrata a neměl by být používán jako řešení pro „těžce otevíratelné“ dveře.
3. Pokud se jednotka instaluje na stávající dveře, ujistěte se, že jsou odstraněna všechna stávající uzamykací zařízení, jinak bude neplatná záruka.
4. V blízkosti místa, kde se začíná instalovat otvírač, musí být instalována schválená zásuvka.

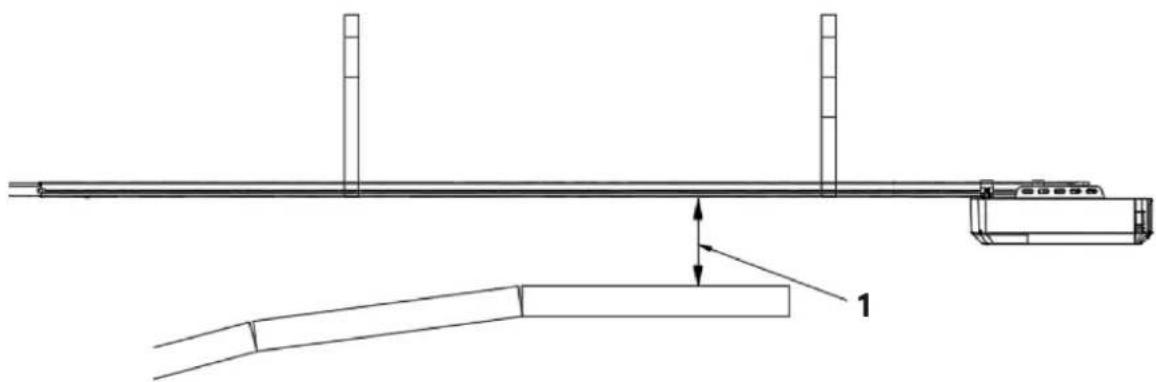

5. Mezi spodní částí kolejnice řetězového pohonu a horní částí garážových vrat v jejich nejbližším bodě by měla být minimální mezera 30 mm. (Viz obr. 1.)

Důležitá poznámka: Pokud jde o další bezpečnostní pravidla, důrazně doporučujeme namontovat na všechny instalace bezpečnostní nosníky Photo 5 Electric.

Minimální vůle 1 – 30 mm
Obrázek 1

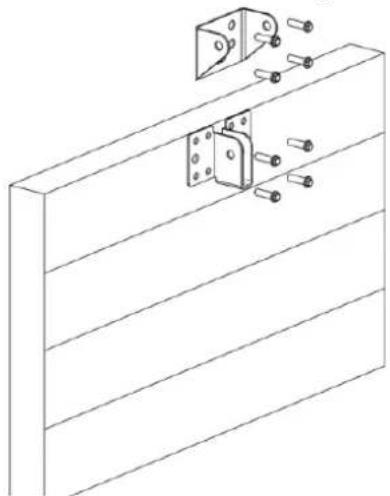

Montáž nástěnného držáku a dveřního držáku (obr. 2)

Nástěnný držák - Zavřete garážová vrata a změřte šířku garážových vrat v horní části a označte střed. Najděte a namontujte nástěnný držák 2 cm-15 cm nad dveřmi na vnitřní stěně.

(Závisí na skutečném prostoru instalace).

Držák dveří – Připevněte držák dveří ke konstrukční části dveří co nejblíže k horní hraně.

Připevněte hlavu otvírače k ocelové dráze. Namontujte 2 „U“ závěsné držáky s 6mm dodanými maticemi.

KROK 2 (obr. 3)

Umístěte ocelovou kolejnici a sestavu hlavy otvírače doprostřed na podlahu garáže, s otevřenou hlavou co nejdále od dveří. Zvedněte přední část kolejnice až k držáku dveří. Vložte otočný čep a zajistěte jej dodanou závlačkou.

Zvedněte a podepřete hlavu otvírače (pomocí žebříku), aby byla umístěna uprostřed a ve vodorovné poloze. Upevněte otvírač a kolejníci na strop pomocí železné konzoly A a B.

VAROVÁNÍ: Nedovolte dětem, aby se pohybovaly kolem dveří, otvírače nebo podpůrného žebříku, vážné zranění a/nebo poškození může způsobit nedodržení tohoto varování.

KROK 4 (obr. 3, obr. 5)

Spojte rovné rameno s ohnutým ramenem pomocí šroubu. Umístěte a přišroubujte ramena k horní hraně dveří pomocí dodaného šroubu.

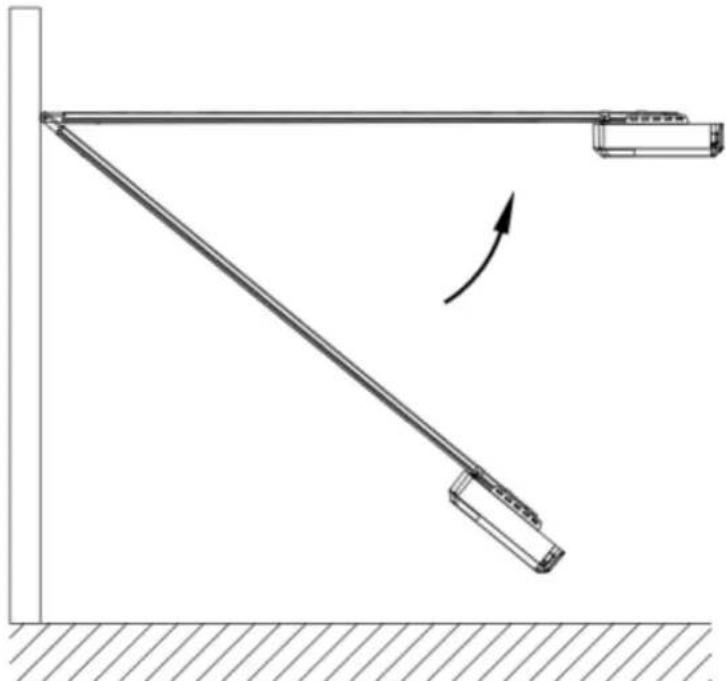

KROK 5

Zvedněte garážová vrata, dokud se člun nezablokuje v hnacím řetězu/řemenu. Nyní můžete naprogramovat otvíráky.

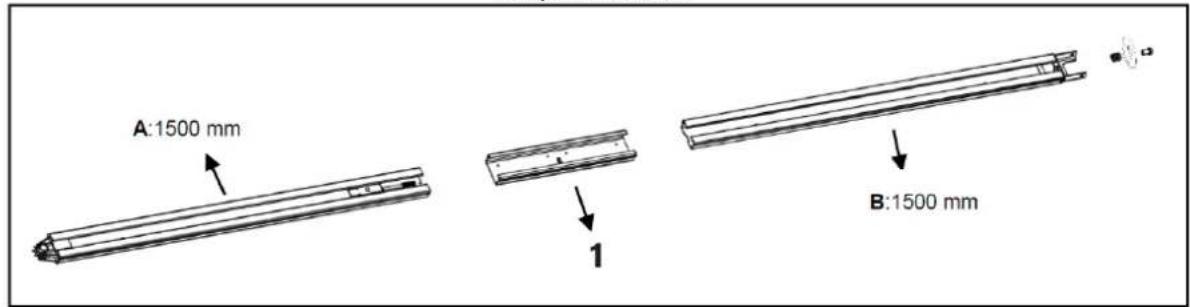

Sekční ocelová C-kolejnice

2 díly ocelová dráha

A:1500 mm 1 B:1500 mm

1 – Rukáv Obrázek 6

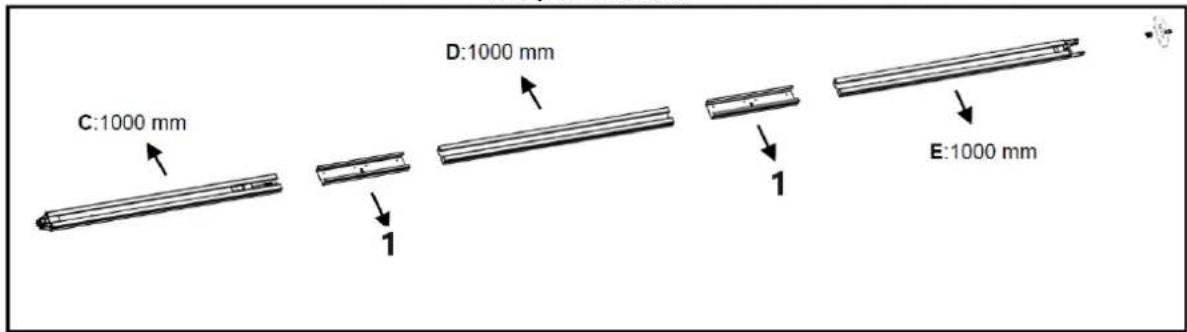

3 díly ocelová dráha

C:1000 mm D:1000 mm E:1000 mm

1 – Rukáv Obrázek 7

1. 2dílná ocelová dráha:

Jak obr.6, zasuňte A kolejnici do objímky, B kolejnici zasuňte do objímky.

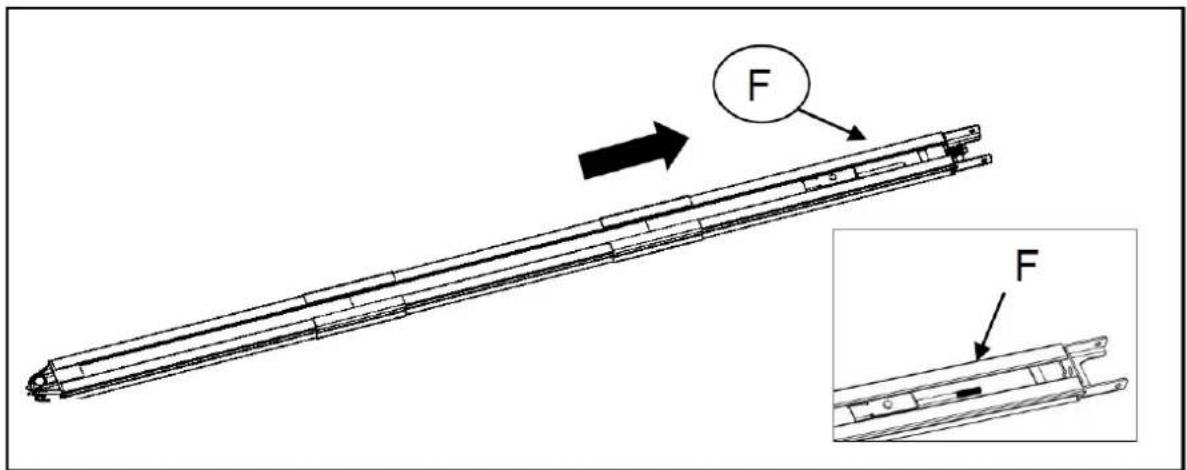

3dílná ocelová dráha:

Podle obr. 7 zasuňte kolejnici C do objímky, zasuňte kolejnici D do objímky; zasuňte E kolejnici do objímky.

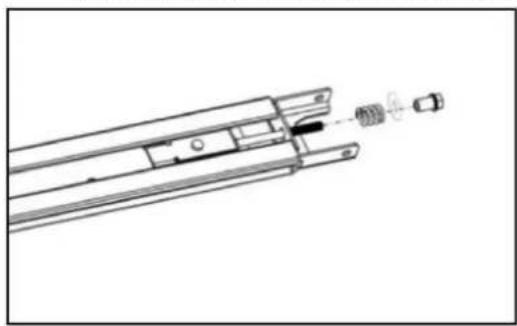

1. Odřízněte plastový závit; vytáhněte šroubovou tyč spolu s vnitřním řetězem do polohy koncové kolejnice (obr.8)

1. Podle obr. 9 uvolněte matici a pružinu.
2. Utáhněte matici do správné polohy, jak je znázorněno na obr. 10, odřízněte plastovou pásku, odřízněte plastový závit na ozubeném kolečku a poté je celá kolejnice smontována.

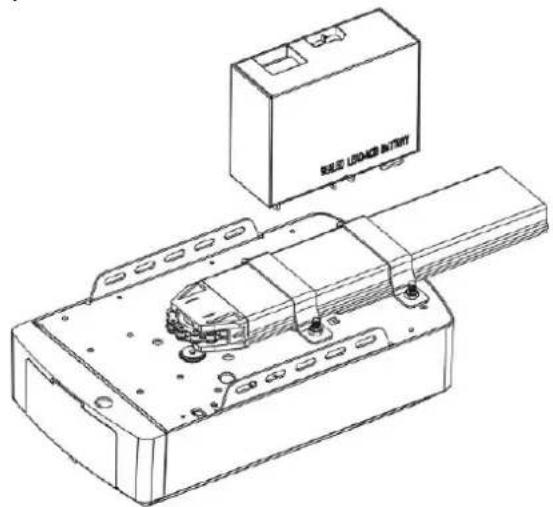

Sestava záložní baterie pro C-Rail (volitelně)

Možnost 1 – Pevně nahoře (POUZE pro olověnou baterii)

KROK 1

Sestavte baterii a držák baterie jako na fotografii, upevněte dodanými šrouby.

KROK 2

Připojte baterii k otvíráku.

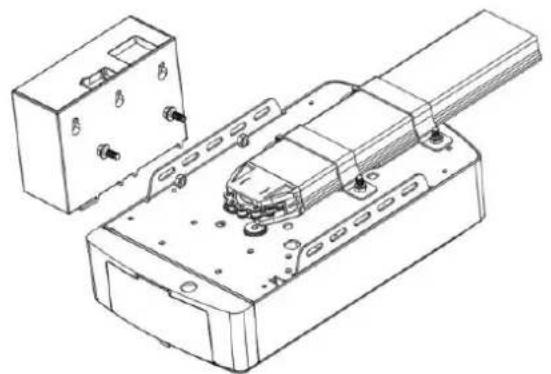

Možnost 2 – Pevná strana (pro olověnou a lithiovou baterii)

KROK1 (obr. 11)

Připevněte baterii ke straně otvírače jako na fotografii, upevněte dodanými šrouby.

KROK 2 (obr. 12)

Připojte baterii k otvíráku, najděte Obr.12.

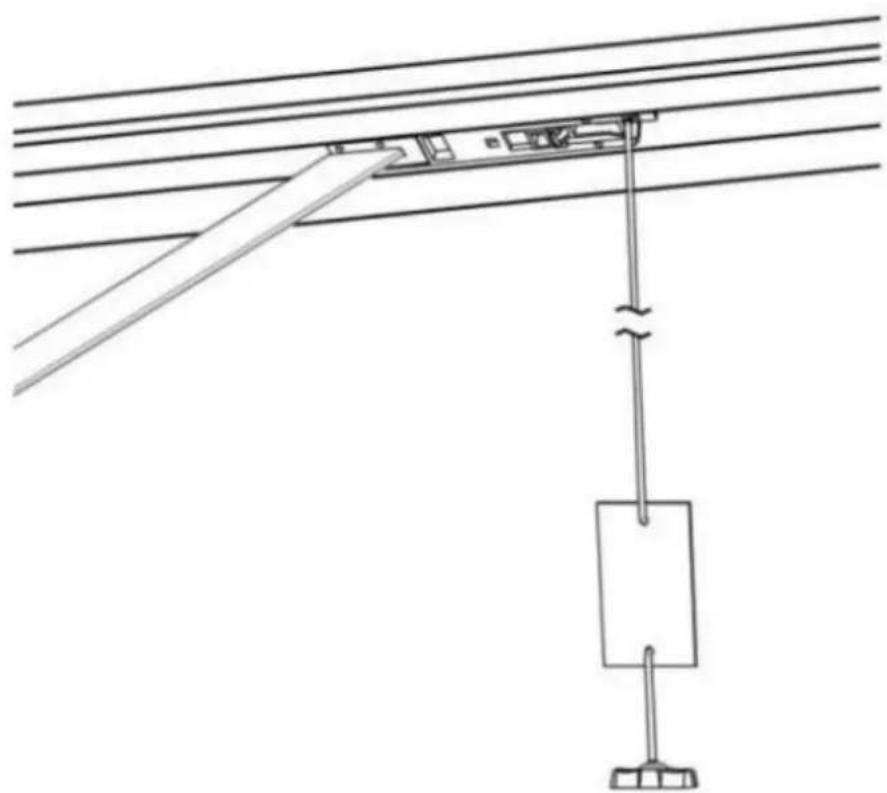

Otvírač je vybaven ručním uvolňovacím lankem pro odpojení člunku a pohyb dveří

rukou a přitom držte rukojeť dolů (obr. 13). Zatáhněte za rukojeť, aby se člunek uvolnil. Na

znovu aktivujte dveře jednoduše spustte otvírač v automatickém režimu nebo posuňte dveře ručně až k vozíku se zapojí do řetězového člunku.

V některých situacích, kdy dveře pro chodce nejsou ve stavu, se doporučuje použít vnější

mělo by být namontováno vypínací zařízení (obr. 14).

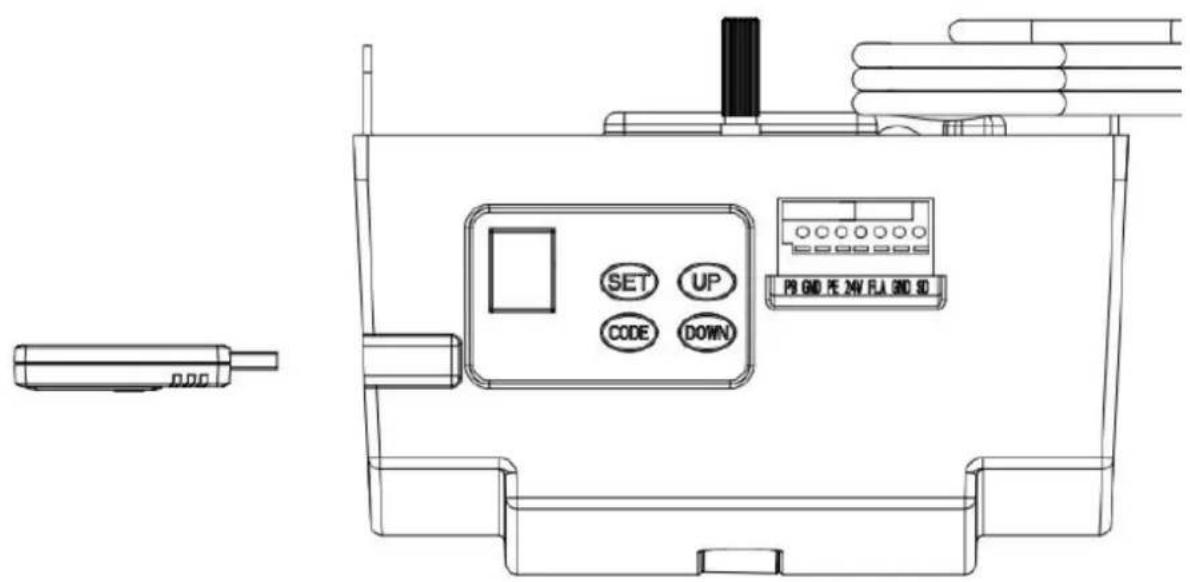

Položka	Knoflík	Popis zařízení
1.		Krátké stisknutí : Potvrzení nastavení.Dlouhé stisknutí : Vstup do nastavení nabídky funkcí.
2.		Krátký stisk:a) Ve stavu nastavení krátce stiskněte CODE, ukončíte aktuální operaci avrátit se do pohotovostního rozhraní.b) V pohotovostním stavu krátce stiskněte KÓD, v rohu se zobrazí tečka, nyní vstupujete do režimu naklánění kódu.Nyní nejprve klikněte na tlačítko na ručním vysílači, který chcete použít, tečka může zmizet, poté stiskněte znovu stejné tlačítko na ručním vysílači, tečka bude blikat, zde je učení kódu dokončeno.Dlouhé stisknutí : Vymazání kódovaného dálkového ovladače.Stiskněte a podržte tlačítko CODE, dokud se na displeji nezobrazí písmeno „C“.Všechna uložená dálková ovládání budou vymazána.
3.		Krátké stisknutí : Otevřete dvířka.Dlouhé stisknutí : Zvýšení odolnosti.Stiskněte a podržte tlačítko NAHORU, po 4 sekundách se zobrazí 0-1-2-3, vyberte požadované číslo. 1=zvýšit odolnost o 25%,2=zvýšit odolnost o 50%,3=zvýšit odolnost o 75%.
4.		Krátké stisknutí : Zavřete dvířka.Dlouhé stisknutí: Obnovení továrního nastavení.Držte stisknuté tlačítko DOLŮ, po 4 sekundách se posune k zobrazení , pak se otvírač garážových vrat restartuje.PS: Restart znamená, že všechna nastavení jsou zpět na tovární nastavení, všechny věci učení je třeba provést znovu, kromě učícího kódu vysílače.

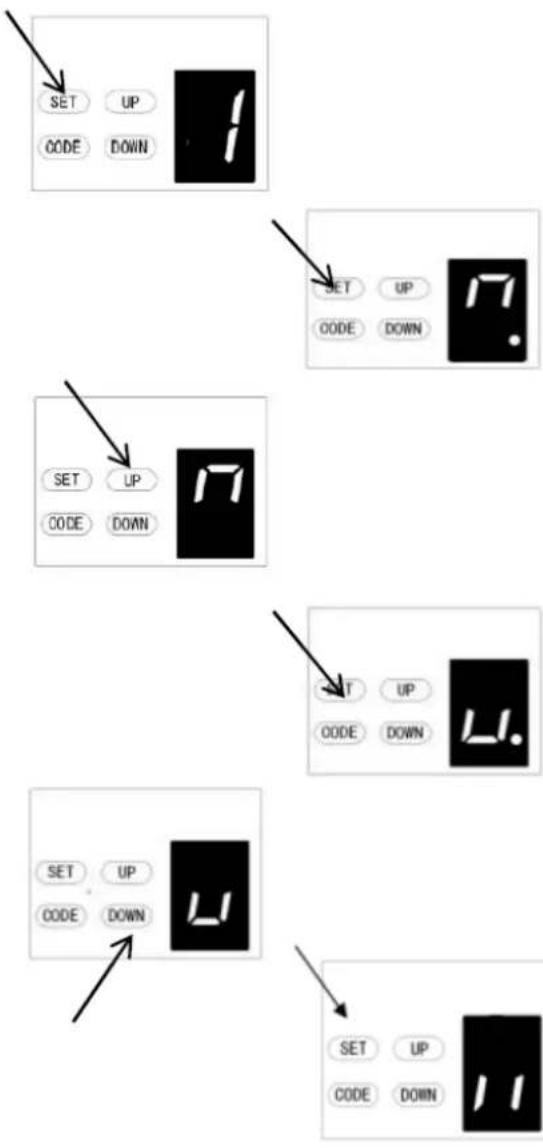

PROGRAMOVACÍ POKYNY


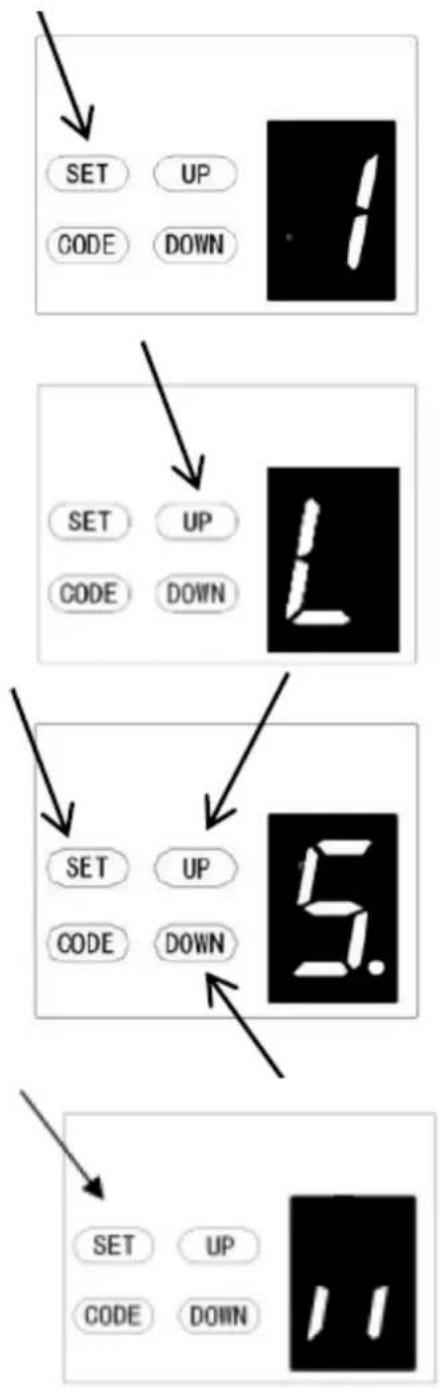

1. PROGRAMOVÁNÍ LIMITŮ OTEVŘENÍ A ZAVŘENÍ

a) Stiskněte a podržte tlačitko SET pro vstup do tohoto nastavení funkce, dokud se na displeji nezobrazí „1“, poté tlačitko uvolněte.
b) Stiskněte znovu tlačítko SET. Otvírač dveří je nyní v režimu programování. A poté uvidíte na displejí „n“ s tečkou.
c) Stiskněte a podržte tlačitko NAHORU, dokud dvířka nedosáhnou požadované otevřené polohy, na displeji se zobrazí „n“ bez tečky.
d) Stiskněte tlačítko SET pro potvrzení otevřené polohy, poté se na displeji zobrazí „u“ s tečkou.
e) Poté stiskněte a podržte tlačítko DOLŮ, dokud dveře nedosáhnou požadované polohy zavření, na displeji uvidíte „u“ bez tečky.

POZNÁMKA: Pro jemné úpravy přepínejte tlačítka NAHORU a DOLŮ.

f) Nyní stiskněte tlačitko SET pro potvrzení polohy zavření, poté se na displeji zobrazí „II“.

Po potvrzení polohy zavření se nyní budou dveře cyklicky otevírat a zavírat, aby se nastavily limity pohybu a nastavení citlivosti síly. Dveře jsou nyní nastaveny na normální provoz.

UPOZORNĚNÍ:

Po otevření a zavření cyklu se na displeji zobrazí čísla (0\~9), „0“ znamená, že dveře jsou vyvážené, menší číslo znamená lepší vyvážení dveří, důrazně doporučujeme, aby číslo bylo menší než mocenská síla.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

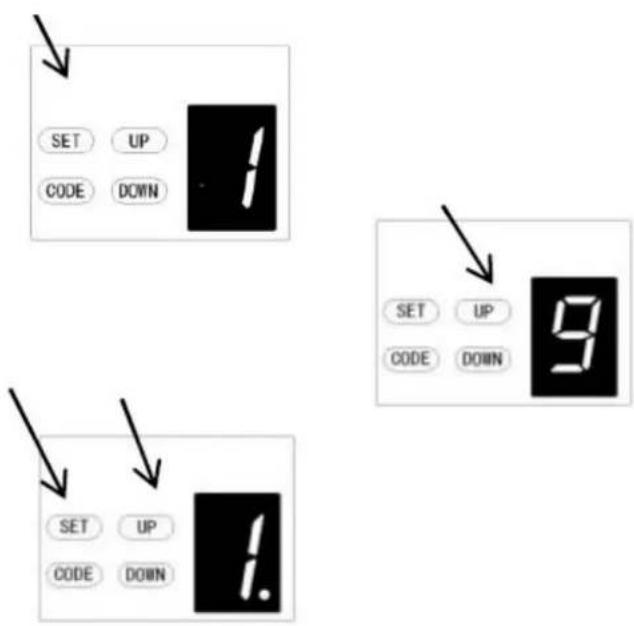

2. ÚPRAVA OBSTRUKČNÍ SÍLY

POZOR: Nastavení síly překážky se nastavuje automaticky během programování. Normálně není nutné žádné nastavení.

a) Stiskněte a podržte tlačítko SET, dokud se na displeji nezobrazí „1“, poté stiskněte tlačítko NAHORU, dokud se na displeji nezobrazí „2“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačítko SET, jednotka je nyní v režimu nastavení síly. Poté uvidíte na displeji číslici „3“ s blikající tečkou.
c) Stiskněte tlačitko UP pro zvýšení nastavení síly nebo tlačitko DOWN pro snížení nastavení síly. Minimální síla je „1“ a lze ji upravit směrem nahoru. Maximální síla je „5“.
d) Stiskněte tlačitko SET pro potvrzení nastavení a automaticky se vrátí do

pohotovostního stavu a zobrazí se „

POZNÁMKA: Síla je standardně z výroby nastavena na „3“.

1 – Zvyšte sílu
2 – Snížení síly

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2 A.

SET UP CODE DOWN

1 – Zvyšte rychlost
2 – Snížení rychlosti

3. NASTAVENÍ RYCHLOSTI CESTY

POZOR: Pokud znovu změníte volbu rychlosti, zruší se předchozí cestovní limit. Funkce nastavení rychlosti bude k dispozici pouze po resetování cestovního limitu.

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté stiskněte tlačítko UP, dokud se na displeji nezobrazí „3“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačitko SET. Jednotka je nyní v režimu nastavení rychlosti. A poté uvidíte na displeji písmeno „A“ s blikající tečkou.
c) Stisknutím tlačítka NAHORU a DOLÜ vyberte rychlost. Číslo „8“ znamená 80 % rychlosti jízdy. Číslo „A“ znamená plnou rychlost.
d) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA: Rychlost pojezdu je standardně z výroby nastavena na plnou rychlost „A“.

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 – Zvyšte čas

2 – Snížit čas

4. AUTOMATICKÉ ZAVÍRÁNÍ A NASTAVENÍ ČASU

POZNÁMKA: Doporučujeme používat Safety Photo Beams v každé instalaci, kde je povolena funkce Auto Close.

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté stiskněte tlačítko UP, dokud se na displeji nezobrazí „4“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačítko SET, jednotka je nyní v režimu automatického zavírání. A poté uvidíte na displeji číslici „0“ s blikající tečkou.
c) Stiskněte jednou tlačítko NAHORU / DOLŮ pro nastavení času automatického zavření (0\~9). Stiskněte tlačítko UP pro zvýšení času nebo tlačítko DOWN pro snížení času. Čas uzavření je 15 sekund*N, N=0\~9. Maximální čas je 135s. Chcete-li funkci automatického zavírání deaktivovat, nastavte čas na nulu (0).
d) Stiskněte tlačitko SET pro potvrzení nastavení a přístroj se vrátí do pohotovostního režimu stav automaticky a zobrazí se „II“.

POZNÁMKA:

1. Zavírací čas je standardně z výroby nastaven na „0“.
2. Je-li funkce fotobuňky zapnutá a je přerušena překážkou, čas automatického zavírání se na chvíli zastaví a poté znovu pokračuje.

SET UP CODE DOWN

5. NASTAVENÍ PODMÍNKY AUTOMATICKÉHO ZAVŘENÍ

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté stiskněte tlačítko UP, dokud se na displeji nezobrazí „5“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačitko SET. Jednotka je nyní v režimu automatického nastavení stavu zavření. A poté uvidíte na displeji číslici „1“ s blikající tečkou.
c) Jedním stisknutím tlačítka NAHORU / DOLŮ nastavte podmínku automatického zavírání. Můžete si vybrat sadu „1“ nebo „2“.

Obrázek „1“ znamená, že dveře se mohou automaticky zavřít pouze v otevřené koncové poloze.

Obrázek „2“ znamená, že dveře se mohou automaticky zavřít, když jsou dveře v jakékoli poloze.

d) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

SET UP CODE DOWN

1 – Zvýšení
2 - Snížit

POZNÁMKA:

1. Zavírací stav je standardně z výroby nastaven na „1“.
2. Dveře se automaticky zavřou pouze během procesu otevírání, ale nemohou se automaticky zavřít poté, co byly zastaveny během procesu zavírání.

SET UP CODE DOWN

6. NASTAVENÍ ČASU VYPNUTÍ LED

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté stiskněte tlačítko UP, dokud se na displeji nezobrazí „6“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.

SET UP CODE DOWN 6

b) Stiskněte znovu tlačítko SET. Jednotka je nyní v režimu nastavení doby zpoždění vypnutí LED. Poté uvidíte na displeji číslici „3“ s blikající tečkou.

c) Stiskněte jednou tlačítko NAHORU / Dolů pro nastavení doby zpoždění vypnutí LED (1\~9).

d) Stiskněte tlačítko UP pro zvýšení času nebo tlačítko DOWN pro snížení času. Doba zpoždění je 1 minuta*N, N=1\~9. Maximální doba zpoždění je 9 minut.

e) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA: Doba zpoždění vypnutí LED je standardně z výroby nastavena na „3“.

SET UP CODE DOWN 3.

SET UP CODE DOWN

1 – Zvyšte čas

2 – Snížit čas

SET UP CODE DOWN

SET UP CODE DOWN 7

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 – Zvyšte výšku
2 – Snížení výšky

7. NASTAVENÍ VÝŠKY REVERZACE

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté stiskněte tlačítko UP, dokud se na displeji nezobrazí „7“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačítko SET. Jednotka je nyní v režimu reverzního nastavení výšky. A poté uvidíte na displeji číslici „0“ s blikající tečkou.
c) Stiskněte jednou tlačítko NAHORU / DOLŮ pro nastavení výšky obrácení při zavírání (0\~9).
d) Stiskněte tlačítko UP pro zvýšení nebo tlačítko DOWN pro snížení. Číslo „0“ znamená, že se dveře vrátí do otevřené krajní polohy. Obrázek 1\~9 znamená, že se dveře vrátí do polohy celé dráhy. Jedna desetina až devět desetin celého cestování atd...
e) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA: Výška obrácení je z výroby standardně nastavena na „0“.

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 – Zvýšení 2 – Snížit

8. ČÁSTEČNÉ OTEVŘENÍ/NASTAVENÍ VÝŠKY

a) Stiskněte a podržte tlačítko SET, dokud se na displeji nezobrazí „1“, poté stiskněte tlačítko NAHORU, dokud se na displeji nezobrazí „8“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.

b) Stiskněte znovu tlačítko SET, jednotka je nyní v režimu částečného otevření/nastavení výšky. A poté uvidíte na displeji číslici „0“ s blikající tečkou.

c) Jedním stisknutím tlačítka NAHORU/DOLŮ vyberte, zda chcete otevřit funkci částečného otevření nebo nastavit výšku částečného otevření. (0-C). Stiskněte tlačítko UP pro zvýšení nebo tlačítko DOWN pro snížení.

Číslo „0“ znamená zavření funkce částečného otevření.

Číslo „1“ znamená, že výška je 2 cm. Číslo „2“ znamená, že výška je 4 cm. Číslo „3“ znamená, že výška je 8 cm Číslo „4“ znamená, že výška je 12 cm Číslo „5“ znamená, že výška je 20 cm Číslo „6“ znamená, že výška je 40 cm Číslo „7“ znamená, že výška je 60 cm Číslo „8“ znamená, že výška je 80 cm Číslo „9“ znamená, že výška je 100 cm Číslo „A“ znamená výšku 120 cm Číslo „B“ znamená výšku 140 cm Číslo „C“ znamená výšku 160 cm

d) Stiskněte tlačitko SET pro potvrzení nastavení a automaticky se vrátí do

pohotovostního stavu a zobrazí se "

POZNÁMKA:

1. Částečné otevření/výška je standardně z výroby nastavena na „0“.
2. Pokud otevřete funkci částečné otevření/výška, funkce rozpoznání tlačítka bude deaktivována.
3. Další podrobnosti si prosím pečlivě přečtěte v návodu k použití dálkového ovladače.
4. Pokud jste povolili funkci částečného otevření a později tuto funkci deaktivovali, všimněte si, že otvírač nyní může ovládat pouze kódované tlačítko, které jste naklonili na začátku.

1

SET UP CODE DOWN

SET UP CODE DOWN

2

SET UP CODE DOWN

9. NASTAVENÍ FUNKCE ROZPOZNÁNÍ TLAČÍTEK VYSÍLAČE

a) Stiskněte a podržte tlačitko SET pro vstup do tohoto nastavení funkce, dokud se na displeji nezobrazí „9“, poté tlačitko uvolněte.
b) Stiskněte znovu tlačítko SET. Jednotka je nyní v režimu nastavení funkce rozpoznávání tlačítek. A poté uvidíte na displeji číslici „1“ s blikající tečkou.
c) Jedním stisknutím tlačítka NAHORU / Dolů vyberte, zda chcete, aby všechna 4 tlačítka mohla ovládat pouze jeden otvírač, nebo pouze samostatné kódované tlačitko, které může ovládat otvírač.

Číslo „0“ znamená, že funkce rozpoznávání tlačítek je uzavřena. To znamená, že pokud zakódujete 1 tlačítko s 1 otvíračem, pak všechna 4 tlačítka na dálkovém ovládání mohou otvírač ovládat. Je vhodný pro uživatele, kteří mají doma pouze 1 automatické dveře.

Obrázek „1“ znamená, že funkce rozpoznávání tlačítek je otevřená. Pokud jste zakódovali první tlačítko s prvním otvírákem, pak první tlačítko bude jediné tlačítko na dálkovém ovládání, které může otvírák ovládat. Je vhodný pro uživatele, kteří mají doma více než 1 automatizační dveře/brány.
d) Stiskněte tlačitko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA:

1. Rozpoznávání tlačítek je standardně z výroby nastaveno na „1“.
2. Poté, co změníte rozpoznávání tlačítek na rozpoznávání, všimněte si, že otvírač může ovládat pouze kódované tlačítko.

1 – Funkce rozpoznávání tlačítek je uzavřena
2 – Funkce rozpoznávání tlačítek je otevřená

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2 8.

SET UP CODE DOWN

1 – Zvýšení 2 – Snížit

A. MĚKKÉ NASTAVENÍ VZDÁLENOSTI ZASTAVENÍ

a) Dlouze stiskněte tlačítko SET, dokud se na displeji neobjeví „1“, a poté opakovaně stiskněte tlačítko NAHORU, dokud se na displeji nezobrazí „A“, abyste vstoupili do nastavení funkce.

b) Znovu stiskněte tlačítko SET, nyní jste vstoupili do nabídky nastavení vzdálenosti pozvolného zastavení a na displeji se zobrazí číslo „2“.

c) Stisknutím tlačítka NAHORU/DOLŮ vyberte vzdálenost měkkého zastavení, můžete si vybrat z úrovně „1-3“, výchozí výchozí hodnota je „2“, což znamená, že vzdálenost měkkého zastavení je střední.

Číslo "1" znamená, že vzdálenost měkkého zastavení je dlouhá.

Číslo "2" znamená, že vzdálenost měkkého zastavení je střední.

Číslo "3" znamená, že vzdálenost měkkého zastavení je krátká.

d) Stiskněte tlačítko SET pro potvrzení nastavení.

POZNÁMKA: Po dokončení nastavení se budete muset znovu naučit limity pohybu dveří, poté bude vzdálenost měkkého zastavení fungovat s vaším novým nastavením.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

1 – Zvyšte výšku
2 – Snížení výšky

a) Stiskněte a podržte tlačítko SET, dokud se na displeji nezobrazí „1“, poté stiskněte tlačítko NAHORU, dokud se na displeji nezobrazí „b“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačítko SET. Jednotka je nyní v režimu ignorování nastavení výšky reverzace. A poté uvidíte na displeji číslici „1“ s blikající tečkou.
c) Stiskněte jednou tlačítko NAHORU / Dolů pro nastavení ignorance výšky obrácení při zavírání (0\~9).
d) Stiskněte tlačítko UP pro zvýšení nebo tlačítko DOWN pro snížení.

Obrázek 1\~9 znamená, že dvířka se stále neodsunou, i když jsou v jejich zavírací dráze překážky ve vzdálenosti 1cm\~9cm od zavřené polohy. Tato funkce je nejvhodnější pro severní Evropu, kde bude na zemi vždy sníh.

e) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA: Výška obrácení je standardně z výroby nastavena na „1“.

SET UP CODE DOWN

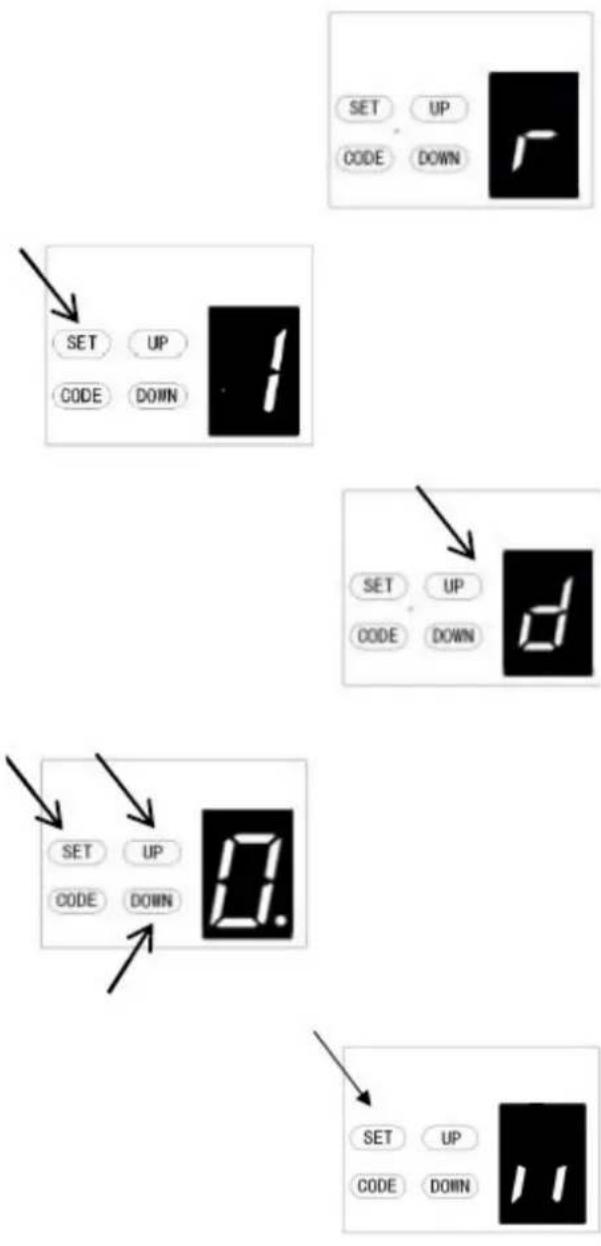

C. NASTAVENÍ TYPU SPÍNAČE DVERÍ PASS

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté stiskněte tlačítko UP, dokud se na displeji nezobrazí „C“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačítko SET. Jednotka je nyní v režimu nastavení typu spínače průchozích dveří. A poté uvidíte na displeji číslici „0“ s blikající tečkou.
c) Stiskněte jednou tlačítko NAHORU / DOLŮ pro nastavení typu spínače průchozích dveří. Můžete si vybrat sadu „0“ nebo „1“. Číslo „0“ znamená, že funkce průchozích dveří je normálně otevřená. Obrázek „1“ znamená, že funkce průchozích dveří je normálně zavřená.
d) Stiskněte tlačitko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA: Spínač vstupních dveří je standardně z výroby nastaven na „0“.

SET UP CODE DOWN

SET UP CODE DOWN

d. NASTAVENÍ ZAPNUTÍ/VYPNUTÍ FOTOBUŇKY

POZNÁMKA: Ujistěte se, že fotobuňka byla správně nainstalována a používána

Normálně sepnuté kontakty ke svorkám příslušenství otvírače (obr. 22, obr. 23)

Všimněte si také, že funkce fotopaprsku musí být deaktivována, pokud nejsou namontovány ŽÁDNÉ fotopaprsky, jinak nelze dveře zavřít a na LED displeji se zobrazí písmeno „r“ jako indikace.

a) Stiskněte a podržte tlačítko SET, dokud se na displeji nezobrazí „1“, poté stiskněte tlačítko NAHORU, dokud se na displeji nezobrazí „d“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Stiskněte znovu tlačitko SET. Jednotka je nyní v režimu nastavení fotobuňky ON/OFF. A poté uvidíte na displeji číslici „0“ s blikající tečkou.
c) Stiskněte jednou tlačítko NAHORU / DOLŮ pro nastavení vypínače fotobuňky ON/OFF. Můžete si vybrat sadu „0“ nebo „1“.

Číslo „ 0 “ znamená, že funkce fotobuňky je uzavřena.

Obrázek „ 1 “ znamená, že funkce fotobuňky je otevřená.

d) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA: Fotobuňka je standardně z výroby nastavena na „0“.

SET UP CODE DOWN

E. NASTAVENÍ POČTU CYKLŮ PROVOZU ALARMU ÚDRŽBY

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté stiskněte tlačítko UP, dokud se na displeji nezobrazí „E“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.

SET UP CODE DOWN

b) Stiskněte znovu tlačitko SET. Jednotka je nyní v režimu úpravy alarmu údržby. A poté uvidíte na displeji číslici „0“ s blikající tečkou.

SET UP CODE DOWN

c) Stiskněte tlačítko NAHORU / DOLŮ, můžete si vybrat provozní cykly, na které potřebujete otvírač, abyste si toho všimli. Můžete si vybrat ze sady „1-5“.

SET UP CODE DOWN

Obrázek „1“ znamená, že po 1000násobném otevření garážových vrat kontrolka LED pokaždé 10krát rychle zabliká poté, co dveře přestanou fungovat. Abyste si všimli, že vaše garážová vrata potřebují údržbu. A současně uvidíte, že se na displeji objeví číslice „t“.

Obrázek „2“ znamená, že cyklus počítání alarmů údržby je nastaven na 2000krát.

Obrázek „3“ znamená, že cyklus počítání alarmů údržby je nastaven na 3000krát.

Obrázek „4“ znamená, že cyklus počítání alarmů údržby je nastaven na 4000krát.

Obrázek „5“ znamená, že cyklus počítání alarmů údržby je nastaven na 5000krát.

SET UP CODE DOWN

d) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a zobrazí se „II“.

POZNÁMKA:

1. Počet provozních cyklů je standardně z výroby nastaven na „0“.
2. Na displeji se objeví „t“ a LED kontrolka 10x rychle zabliká, což znamená, že vrata ztratila rovnováhu, důrazně doporučujeme údržbu garážových vrat.
3. Po upozornění na alarm údržby „zkontrolujte“ stav nebo „znovu naučte“ limit dojezdu.

Programování komunikační funkce

Vzdálené nastavení

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, dále krátce stiskněte tlačítko NAHORU/DOLŮ, dokud se na displeji nezobrazí „F“, abyste vstoupili do nastavení této funkce, pak tlačítko uvolněte (obr. 1-2).
b) Stiskněte tlačítko SET pro zobrazení stavu, který jste zvolili (obr.3).
c) Stiskněte tlačitko NAHORU/DOLŮ pro nastavení požadované podmínky „0-1“ (obr. 4-5).
d) Stiskněte tlačítko SET pro potvrzení.

Číslo „0“ znamená, že komunikační funkce je uzavřena, dveře se mohou dálkově zastavit v jakékoli poloze.

Obrázek „1“ znamená, že komunikační funkce je otevřena, dveře se během otevírání nemohou zastavit v žádné poloze dálkově. Dveře se však mohou během zavírání dálkově zastavit v jakékoli poloze a automaticky vyskočí nahoru.

Upozornění: Používáte-li dálkový ovladač s univerzálním přijímačem, toto nastavení na to nemá vliv.

SET UP CODE DOWN

Obrázek 1

SET UP CODE DOWN

Obrázek 2

SET UP CODE DOWN

Obrázek 3

SET UP CODE DOWN

Obrázek 4

SET UP CODE DOWN

Obrázek 5

L. SEŘÍZENÍ OTVÍRACÍ SÍLY

POZOR : Nastavení síly otevírání se nastavuje automaticky během programování. Normálně není nutné žádné nastavení.

a) Stiskněte a podržte tlačítko SET, dokud se na displeji neobjeví „1“, poté krátce stiskněte tlačítko UP, dokud se na displeji nezobrazí „L“, abyste vstoupili do nastavení této funkce, poté tlačítko uvolněte.
b) Znovu stiskněte tlačitko SET, jednotka je nyní v režimu nastavení síly zdvihu. Poté uvidíte na displeji číslici „5“ s blikající tečkou.
c) Stiskněte tlačítko NAHORU pro zvýšení nastavení vytažení nebo tlačítko DOLŮ pro snížení nastavení vytažení.

Minimální zvedací síla je „1“ a lze ji upravit směrem nahoru. Maximální zvedací síla je „9“.

d) Stiskněte tlačítko SET pro potvrzení nastavení a automaticky se vrátí do pohotovostního stavu a

zobrazí se „

POZNÁMKA : Zvedací síla je standardně z výroby nastavena na „5“.

Poznámka : Model použitý pro tuto funkci je určen podle aktuálního programu.

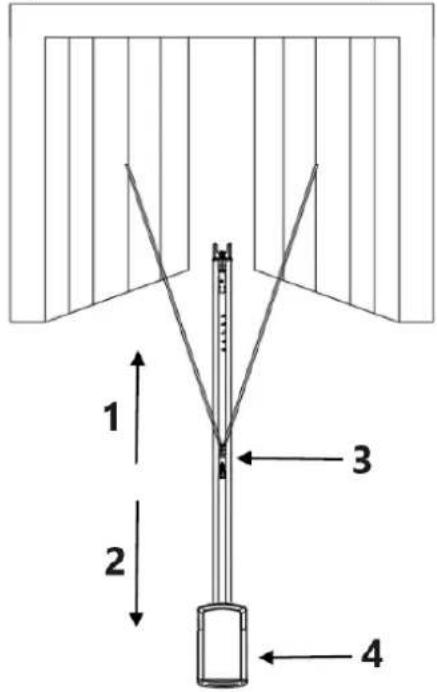

Programování funkce reverzace motoru

Funkci lze použít u křídlových dveří

1. Po nastavení této funkce se otočné dveře otevřou směrem ven. Když otevřete dveře, vozík se posune dopředu. Po zavření dveří se vozík posune dozadu.

1 2 3 4

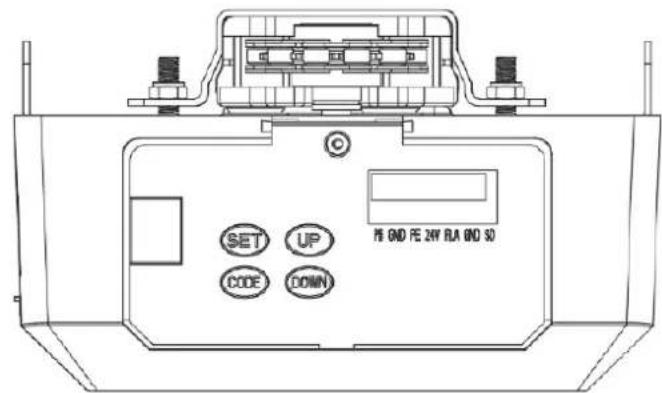

SET UP CODE DOWN PE GND PE 24V RLA GND SD

1 - Vpřed

2 - dozadu

3 - Vozík

4 - Hlava motoru

SET UP CODE DOWN

Pro vícefunkční motor:

a) Stiskněte a podržte tlačítko SET, dokud „ se objeví na displeji, dalším krátkým stisknutím tlačítka DOLŮ vyberte funkci „0“.

SET UP CODE DOWN

b) Po krátkém stisknutí tlačítka SET se na displeji

zobrazí „servená tečka v pravém dolním rohu bliká.

c) Poté krátkým stisknutím tlačítka NAHORU/DOLŮ vyberte funkci „0“ nebo „1“.

"0" je standardně v továrním nastavení, funkce reverzace motoru je uzavřena. "1" znamená, že funkce reverzace motoru je otevřená, dveře se posunou dozadu.

d) Poté krátce stiskněte tlačitko SET pro potvrzení funkce, kterou potřebujete.

SET UP CODE DOWN

Poznámka: Po zvolení této funkce musíte vynulovat cestovní limit.

OTEVŘÍT / ZASTAVIT / ZAVŘÍT SVORKY

Zařízení O/S/C lze použít pro externí tlačitkový spínač pro ovládání otvírače. Spínač musí mít beznapěťové normálně rozpojené NC kontakty (obr. 22

Připojení fotopaprsku (volitelné) – obr. 22, obr. 23

Připojení ovládání spínače (volitelné) – obr. 22

Poznámka:

1. Blesk (výstražné světlo) by měl být nižší než 10W.
2. PB (External Push Button) by měl být kontakt "NO".

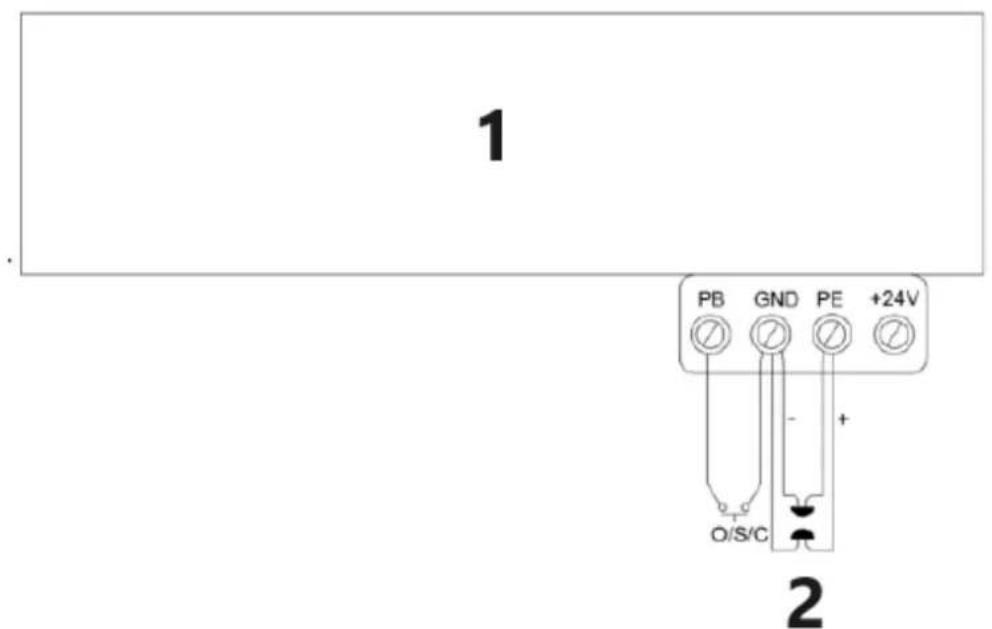

1 PB GND PE +24V O/S/C 2

1 – Pohon garážových vrat 2 – Fotografický paprsek pro puls Obrázek 22

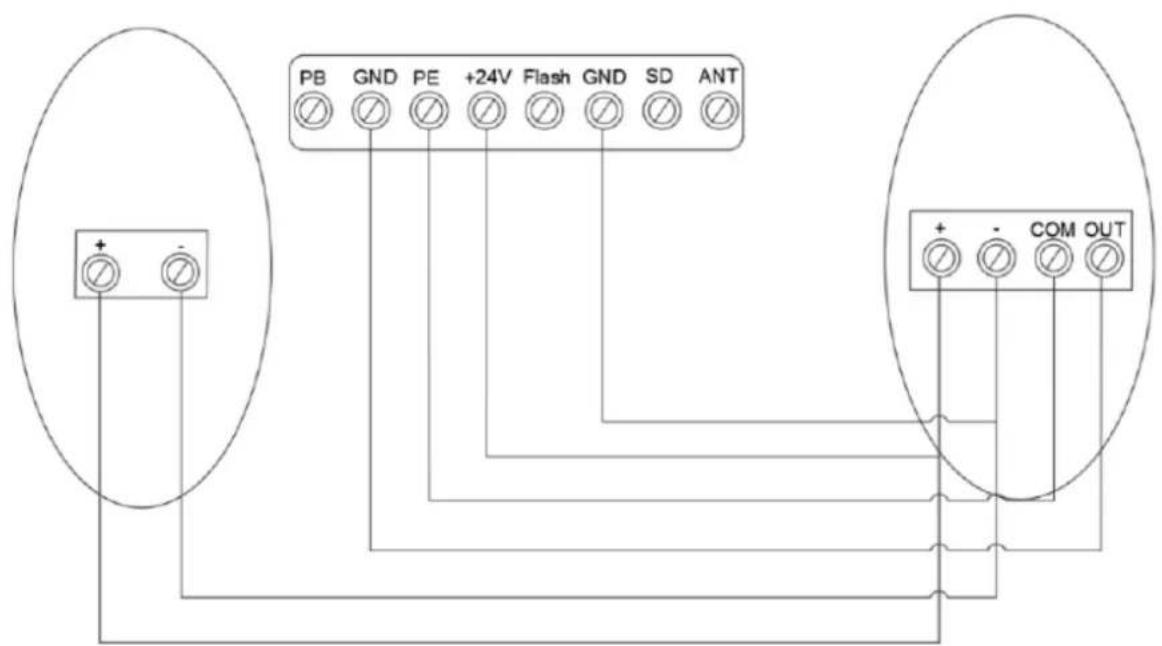

PB GND PE +24V Flash GND SD ANT + - COM OUT

Připojení ovládání fotopaprsku/spínače Obrázek 23

Zavedení a aplikace dalších terminálů

1. K dispozici jsou O/S/C rozhraní. (obr. 22)

Přidejte nové tlačítko O/S/C pro otevření nebo zavření dveří.

1. Funkce blesku. (Obr. 24, Obr. 25)

Pro tuto funkci existují odpovídající rozhraní a poskytují 24V-35V napětí zábleskového světla. Připojte blesk s DC 24v-28v, proud ≤ 100 mA. Při použití zábleskových světel AC 220V použijte adaptér a kabeláž podle potřeby.

1. Ochrana průchozích dveří (SD) (obr. 24, obr. 25)

Tato funkce zajišťuje, že dvířka nelze otevřít, pokud nejsou zavřená malá dvířka. Dveřní panel nebude poškozen.

1. Externí napájení (BAT) a anténa (ANT), WIFI port.(obr.25)

Port externího napájení, červený je připojen k „+“, černý je připojen k „-“.

„WIFI“ Tento port je vložen do modulu WIFI.

Funkce příjmu signálu „ANT“ Anténní rozhraní.

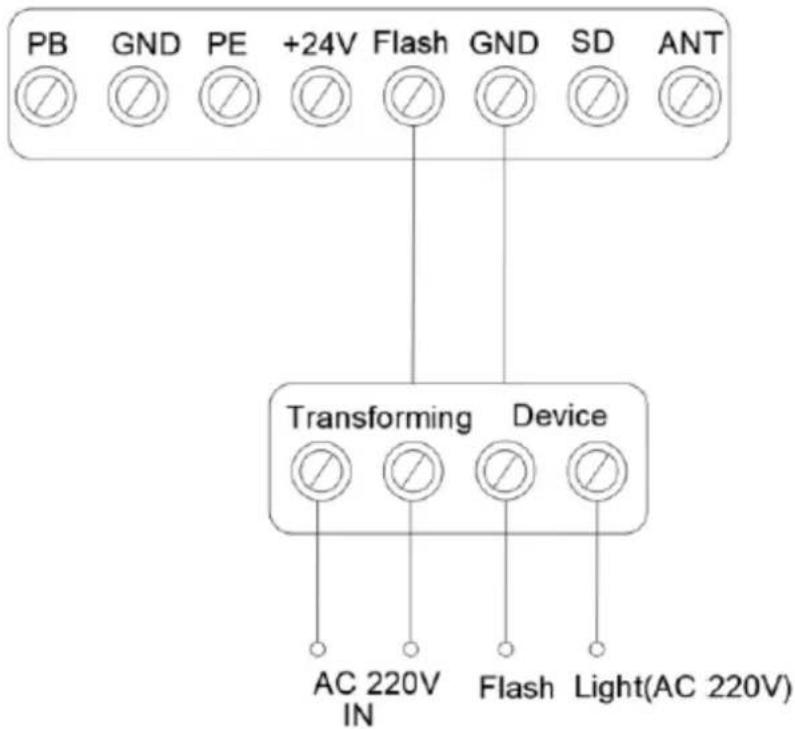

PB GND PE +24V Flash GND SD ANT Transforming Device AC 220V Flash Light(AC 220V) IN

Obrázek 24

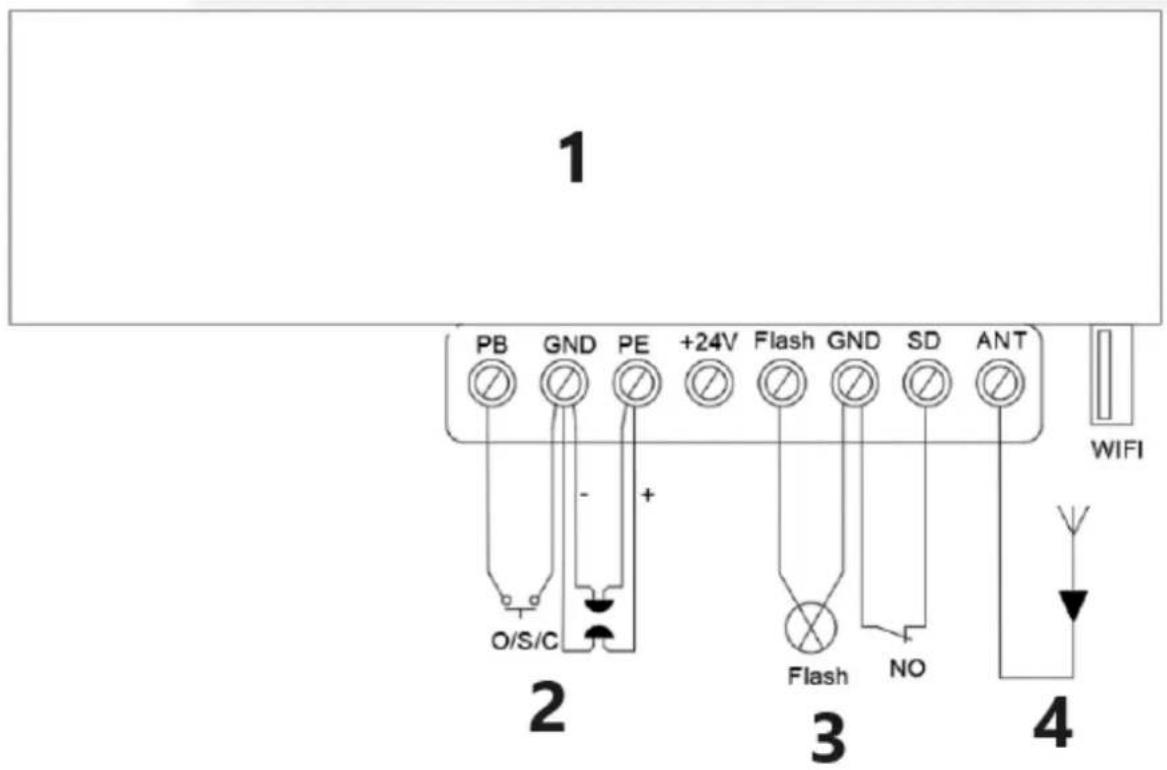

1 PB GND PE +24V Flash GND SD ANT WIFI O/S/C + 3 Flash NO 4

1 – Pohon garážových vrat

2 – Fotografický paprsek pro puls

3 – Bezpečnostní zařízení průchozích dveří

4 – Anténa

Obrázek 25

ÚDRŽBA

1. Deska logických obvodů nevyžaduje žádnou zvláštní údržbu.

Alespoň dvakrát ročně zkontrolujte, zda jsou vrata správně vyvážena a zda jsou všechny pracovní části v dobrém funkčním stavu nebo ne.

Citlivost zpětného chodu kontrolujte alespoň dvakrát ročně a v případě potřeby upravte.

Ujistěte se, že bezpečnostní zařízení fungují efektivně (fotopaprsky atd.)

1. Výměna žárovky:

Upozornění: Před výměnou žárovky se ujistěte, že bylo odpojeno napájení. A ujistěte se, že napětí nové žárovky je v souladu s místním napětím a že výkon je do 10 wattů.

Demontujte šrouby na krytu lampy. Odstraňte kryt lampy a potéotočte staré LED světlo proti směru hodinových ručiček. Upevněte nové LED světlo a kryt lampy.

1. Pokud jde o funkci alarmu údržby:

LED kontrolka 10x rychle zabliká znamená, že vrata ztratila rovnováhu, důrazně doporučujeme údržbu garážových vrat. „Zkontrolujte“ stav nebo „Znovu naučte“ limit dojezdu po upozornění na alarm údržby.

Upozornění: Neslušné provozní dveře mohou ovlivnit životnost automatického otvírače v důsledku nesprávného zatížení a znemožní tak záruku.

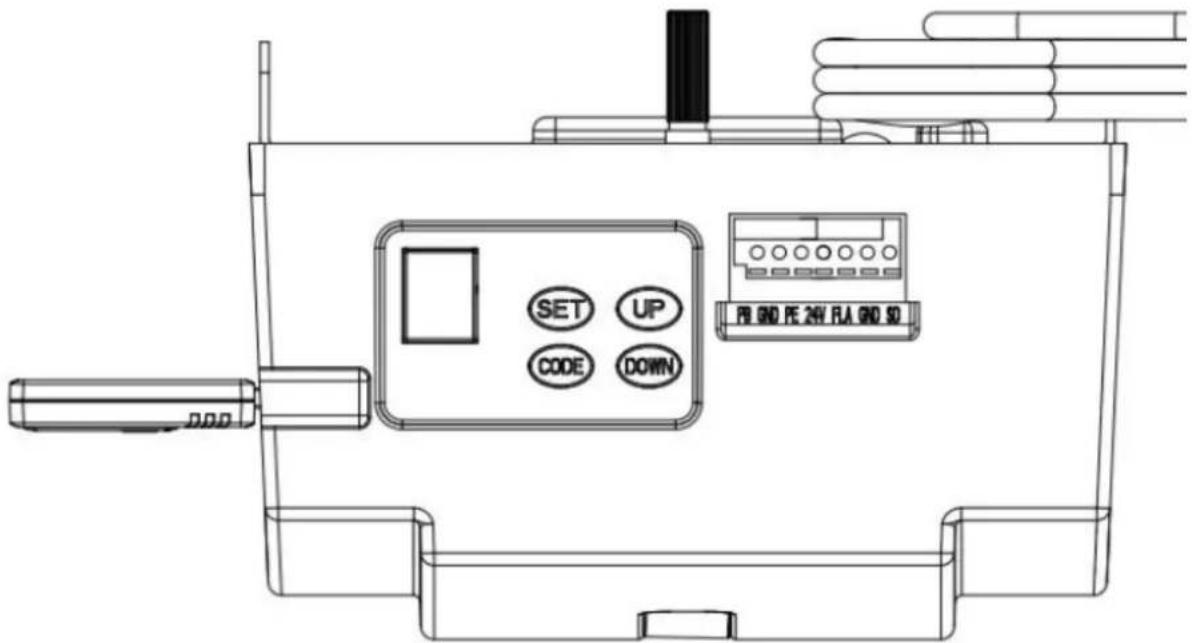

SMART DOOR--USB 02

Najděte odpovídající USB rozhraní a vložte Wi-Fi modul (obr. 1, 2).

SET UP CODE DOWN PI GND PE 24V FLA GND SD

Obrázek 1

SET UP CODE DOWN PI 800 PE 24V RA 800 SD

Obrázek 2

Funkční instrukce:

1. Programování limitů otevření a zavření
2. Vzdálené kódování
3. Nastavení doby zpoždění zhasnutí LED
4. Automatické zavírání a nastavení času
5. Částečné otevření/nastavení výšky

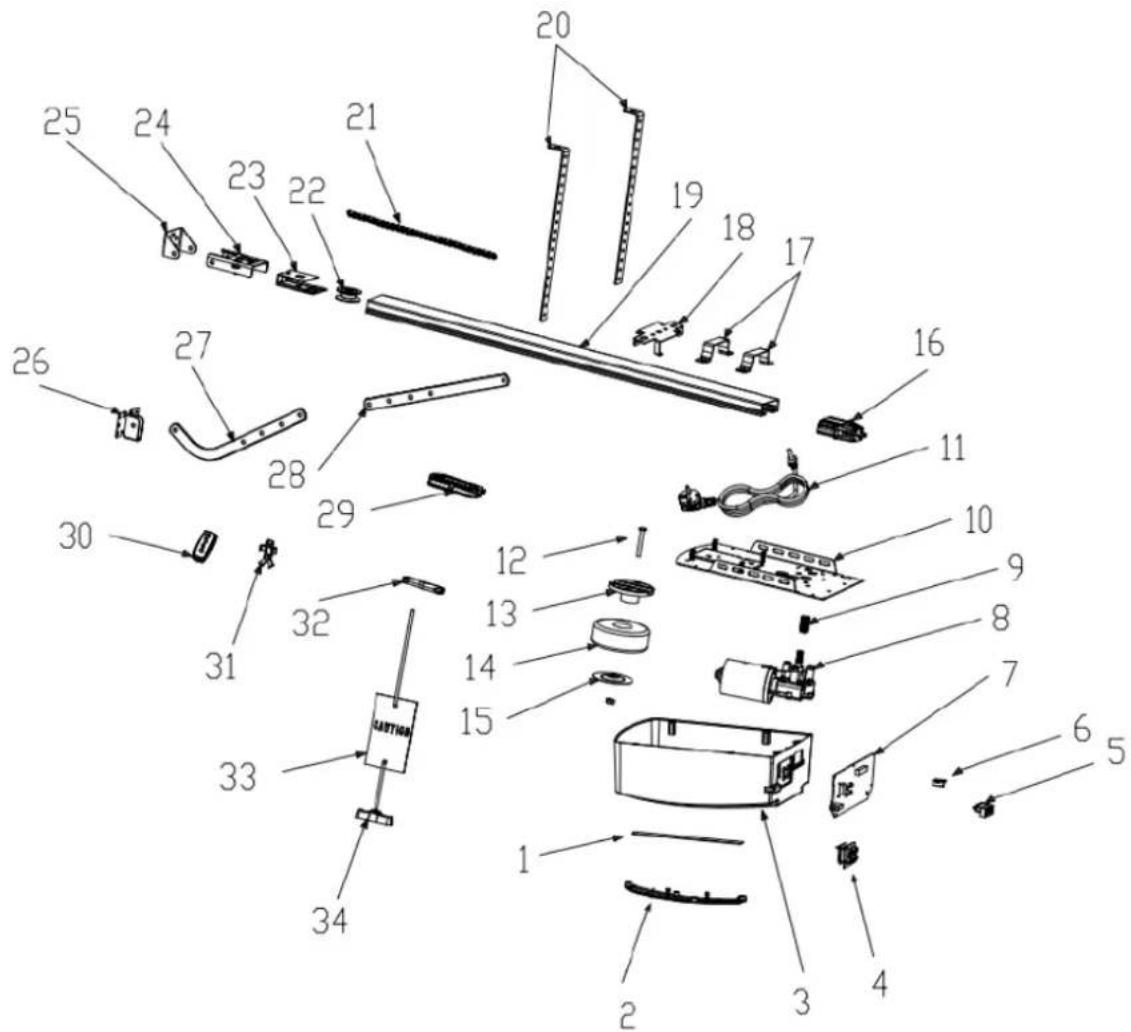

SEZNAM DÍLŮ PRO OTVÍRAČ C-LIŠTY

Vzhled závady			Příčina závady	Řešení
Nefunguje otvírač dveří.LCD obrazovka není jasná			1. Napájení2. Kabel zástrčky se ztrácí	1. Zkontrolujte, zda je zásuvka motoru pod napětím2. Zkontrolujte, zda není prasklá trubice pojistky3. Zkontrolujte, zda je nízkonapěťový vodič transformátorupřipojen k napájecí desce4. Zkontrolujte, zda je plochý kabel zapojen5. Zkontrolujte, zda je na nízkonapěťové straně transformátoru 26 V AC, pokud je 26 V AC, vyměňte PCB. Pokud ne, vyměňte transformátor
Chybí pozice			Chyba systému	Znovu nastavte limit jízdy
			Cestujte méně než 30 cm nebo více než 9 m	Znovu nastavte limit jízdy
Při učení digitální displej			Nestabilní napětí nebo dveře ztratily rovnováhu	1. Zkontrolujte napájení2. Upravte vyvážení dveří
Otvírák nefunguje nebo přestává fungovat			Nepodařilo se naučit nastavení horního a dolního limituNesprávně se naučte nastavení horního a dolního limitu	Naučte se znovu pohybovat limity „NAHORU“ a „DOLŮ“ a postupujte podle návodu
Otvírák nefunguje		[ZZ4S]
Digitální displej		[DDX]
LED svítí vždy			Ovládací panel je rozbitý nebo deska napájecího zdroje je rozbitá	Vyměňte řídící desku nebo napájecí desku.
Když otevřete dveře dálkovým ovladačem,otvírač se automaticky zastaví po ujetí 10 cm			Vodič Hallova snímače je uvolněný nebo poškozený	Otevřete kryt, zkontrolujte vodič Hallova senzoru, znovu jej zapojte nebo vyměňte.
Otvírák nefunguje.Uslyšíte zvuk relé „kaka“.			Kabel mezi převodovým motorem a deskou se ztrácí	Otevřete kryt a zkontrolujte kabel mezi převodovým motorem a deskou.
Digitální displej
Otvírák se automaticky zastaví po ujetí 10 cm			Vodič mezi převodovým motorem a deskou je zapojen obráceně	Nejprve vypněte napájení, otevřete kryt a otočte kabel zástrčky mezi převodovým motorem a deskou. Znovu nastavit limit cestování.
Digitální displej
Dveře jsou pouze v pohybu.Nepracujte při pohybu dolů a na digitálním			Funkce fotobuňky byla účinná, ale bez připojení jakéhokoli zařízení s fotobuňkou.	Pokud není připojeno žádné zařízení s fotobuňkou, vypněte funkci fotobuňky. Viz návod k použití.3. Zkontrolujte, zda je fotobuňka správně připojena nebo zda mezi fotobuňkou není nějaká překážka.
displeji
Dveře jsou plně otevřené, po nějaké době se automaticky zavřouLED světla bliknou 4x29			Funkce automatického zavírání je zapnutá	Nastavte čas automatického zavírání nebo vypněte funkci automatického zavírání.(viz návod k použití)
Když se dveře zastaví, výstražná kontrolka se vždy rozsvití			Napájecí deska je rozbitá	Vyměňte napájecí desku
LED světla nefungují			1. Vodič LED není zapojen2. LED je rozbitá3. Deska plošných spojů je poškozená	1. Zkontrolujte vodič LED2. Vyměňte LED3. Vyměňte obvodovou desku
Před úplným zavřením dveří se vrata automaticky otočí na horní hranici			V provozu s funkcí automatického zpětného choduDveře nejsou správně nainstaloványV jeho pohybu je nějaký blok	1. Zkontrolujte blokovací polohu dveří a znovu nastavte doraz2. Zvýšené číslo sily pro automatický zpětný chod
Dveře se při otevirání automaticky zastaví			V provozu s funkcí automatické ochrany při detekcí překážkyDveře nejsou správně nainstaloványV jeho pohybu je nějaký blok	1. Zkontrolujte blokovací polohu dveří a znovu nastavte doraz2. Zvýšené číslo sily pro automatický zpětný chod
Dálkový ovladač nelze použít nebo je provozní vzdálenost krátká			1. Vybitá baterie2. Anténa je uvolněná nebo špatněvysunutá3. Rušení v okolí	1. Vyměňte novou baterii2. Vysuňte anténu na otvírač3. Zbavte se rušení
Nelze kódovat v nových dálkových ovladačích			Nové dálkové ovládání není kompatibilní s otvírákem	Vyberte si pouze naše dálkové ovládání
[IMAGE]			Uložený kód dálkového ovládání je plný	Vymažte všechny uložené kódy(Viz návod k použití)
Digitální displej ____
Pohotovostní režim, digitální displej ____			Efekty funkce dveře ve dveřích	Zkontrolujte spínač dveří ve dveřích
Otvírač funguje, když se dveře nepohybují			Opotřebené pouzdro hřidele motoru	Vyměňte pouzdro hřidele motoru
Baterie nedodává energii			1. Baterie je vybitá2. Kabel baterie je zapojen obráceně3. Kabel baterie je přerušený	1. Vyměňte baterii2. Otevřete kryt, zkontrolujte „+“ „-“ baterie3. Vyměňte kabel baterie
Další abnormální problémy			Externí zařízení nejsou kompatibilní s otvírákem	Odeberte všechna externí zařízení. Pokud abnormální problémy přetrvávají, vyměňte obvodovou desku
Digitální displej			Systém garážových vrat vyžaduje údržbu	Garážová vrata a motor vyžadují celkovou údržbu
