NÁVOD K OBSLUZE GDOOR-005B MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Vážení uživatelé,

Děkujeme, že jste si vybrali tento produkt. Před sestavením a použitím si pečlivě přečtěte návod. Pokud tento produkt zasíláte třetí straně, nevynechejte prosím příručku.

1. Bezpečnostní instrukce

• Před instalací si prosím pozorně přečtěte tuto příručku, která obsahuje důležité informace o instalaci, používání, údržbě a bezpečnosti.
• Jakékoli nedefinované operace podle této příručky nejsou povoleny, nesprávné použití může poškodit produkt, dokonce způsobit zranění nebo škody na majetku.
• Aby bylo možné zvážit možné nebezpečí při instalaci nebo používání pohonu křídlové brány, musí instalace přísně odpovídat stavební normě a elektrickému provoznímu postupu.
• Před instalací se prosím ujistěte, že použité napájecí napětí odpovídá napájecímu napětí tohoto produktu. Zkontrolujte, zda je nainstalován spínač ochrany proti úniku a zda je systém uzemnění správný.
  Zkontrolujte, zda je ke splnění specifických požadavků potřeba další vybavení nebo materiály.
• Likvidace obalového materiálu musí být v souladu s místními předpisy.
• Neměňte prosím žádné díly kromě těch, které jsou definovány v tomto návodu. Jakékoli nedefinované změny mohou způsobit poruchu. Jakékoli škody na produktu z toho vyplývající jsou mimo odpovědnost společnosti.
• Zabraňte úniku vody nebo jakékoli kapaliny do ovladače nebo jiných otevřených zařízení. Pokud se vyskytnou některé z uvedených případů, okamžitě odpojte napájení.
• Uchovávejte tento výrobek mimo dosah tepla a otevřeného ohně. Protože to může poškodit součásti; způsobit poruchu nebo jiná nebezpečí.
• Ujistěte se, že tudy neprocházejí žádná vozidla, cestující a předměty, když se křídlová brána pohybuje.
• Aby se zabránilo zranění osob a ztrátám na majetku, musí být nainstalováno zařízení proti přicvaknutí, jako je infračervený ochranný spínač. Společnost neručí za škodu nebo nehodu, která z toho vznikne.
  Instalaci, používání a údržbu tohoto produktu musí provádět odborníci.

Děti se nesmí dotýkat ovládacích zařízení nebo dálkových vysílačů.
Někde na křídlové bráně musí být umístěn výstražný štítek dle národní normy.
- Uschovejte si prosím tento návod pro budoucí použití.

1. Seznam balení (standardní)

Č.	Obrázek	Název	Počet
1		Hlavní stroj 2
2		Ovládací skříňka 1
3		Ruční odblokovací klíč 2
4		Dálkové ovládání 2
5		Nástěnný držák 4
6		Přední montážní konzola 2
7		Spojovací držák 2
8		Šroub M8X25 4
9		Montážní šroub (krátký)	2
10		Šroub M8×45 2
11		Samojistná matice M8 8
12		Limitní zátka 1

Seznam balení (volitelné)

Č.	Obrázek	Název	Počet
1		Infračervený senzor 1
2		Bezdrátová klávesnice 1
3		Poplachová lampa 1
4		Elektrický zámek 1
5		Akumulátorová baterie 2

Vzhledem k rozdílnosti instalačního prostředí naše společnost neposkytuje instalační příslušenství pro upevnění a připojení otvíračů brány a stěny. Připravte si prosím toto instalační příslušenství podle aktuální situace na místě.

1. Technické parametry

Model	MSW-GDOOR-005B
Napájecí zdroj 230V~/50Hz
Výkon motoru	30W
Rychlost pohybu brány	18~22s/ 90°
Max. závaží jednoho listu	200 kg
Max. délka jednoho listu	2 m
Max. platnost	2200 N
Max. zdvih pístu	32 cm
Vzdálenost dálkového ovládání	≥30 m
Režim dálkového ovládání Režim jednoho/čtyř tlačítek
Akumulátorová baterie (volitelná)	DC24V (4,5Ah nebo 9sAh)
Hluk ≤≤58 dB
Maximální počet podporovaných dálkových ovladačů	32 ks
Vzdálená frekvence 433.92 MHz
Pracovní teplota	-20 °C - +70 °C
Hmotnost balení 10 kg

4. Montážní výkres

1 - Solární panel
2 - Krabice na baterie
3 - Ovládací skřínka
4 - Poplachová lampa
5 - Bezdrátová klávesnice (mimo zed')
6 - Pohon brány
7 - Infračervený senzor
8 - Otvírač brány
9 - Elektrický zámek
10 - Limit Stopper

Otvírač otočných bran MSW-GDOOR-005B je použitelný pro jednokřídlé brány o hmotnosti menší než 200 kg a délce menší než 2 m. Režim pohonu využívá planetový převod, který se kombinuje s převodem se šroubem. Tento otvírač brány musí být kvůli ochraně instalován uvnitř krytu nebo dvora.

5. Nástroje potřebné pro standardní instalaci

	Imbusový klíč č.6		Duchovní úroveň
	Drážkový šroubovák		Páska
	Phillips šroubovák		Nastavitelný klíč X2
	Šrafovací pero

Poznámka: Kabely musí být vhodné pro venkovní použití.

6. Seznam kabelü

	Kabelová aplikace	Materiál kabelu	Max. Délka
1	Kabel napájení ovládací skřínky 220V	3 × 2,5mm^2 (> 30m) 3 × 1,5mm^2 (< 30m)	Neomezený
2	Kabel napájení otvírače brány	2 × 1,5 mm^2	15m
3	Kabel infračerveného senzoru	2 × 0,5 mm^2	10m
4	Kabel výstražné lampy	2 × 0,5 mm^2	10m
5	Kabel elektrického zámku	2 × 0,5 mm^2	10m
6	Prodlužovací kabel akumulátoru	2 × 1,5 mm^2	10m
7	Kabel solární energie	2 × 1,5 mm^2	10m

Vzhledem k různým instalačním prostředím musí instalační technik připravit napájecí kabely pro ovládací skřínku a pro otvírače bran.

! Poznámka: vývod kabelu by měl směřovat dolů, aby se zabránilo vniknutí dešťové vody do drátu podél kabelu.

7. Směr otevírání brány

7.1 Brána se otevírá dovnitř

B 1 2 3

Obrázek 2

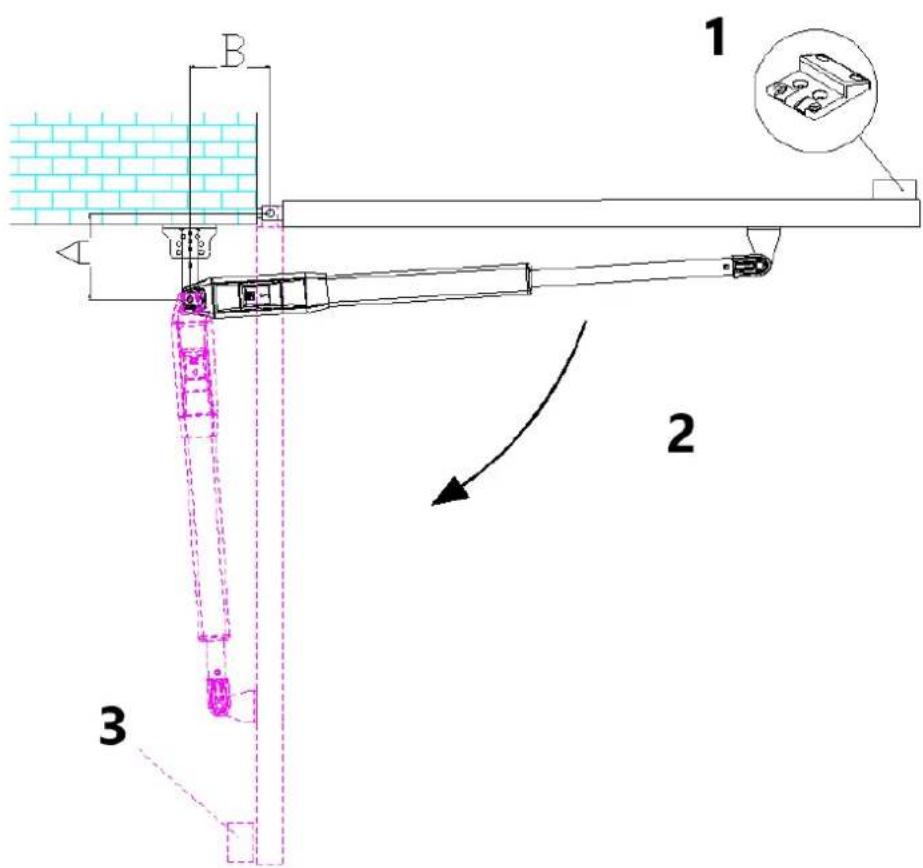

1 - Limitní zátka
2 - Směr otevírání brány
3 - Bezpečnostní zátka

Doporučená velikost instalace:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120 mm	101^	108.5^	115^	110^	100.5^	94.5^
140 mm	99.5^	106.5^	112.5^	101^	94^
160 mm	98.5^	104.5^	101.5^	93^
180 mm	97.5^	103^	92^
200 mm	97^	90.5^

Poznámka: Je-li interval mezi bránou a stěnou příliš malý nebo dochází k interferenci po úplném otevření brány, nainstalujte bezpečnostní zarážku brány (připravenou uživatelem), abyste zabránili zranění osob nebo škodám na majetku.

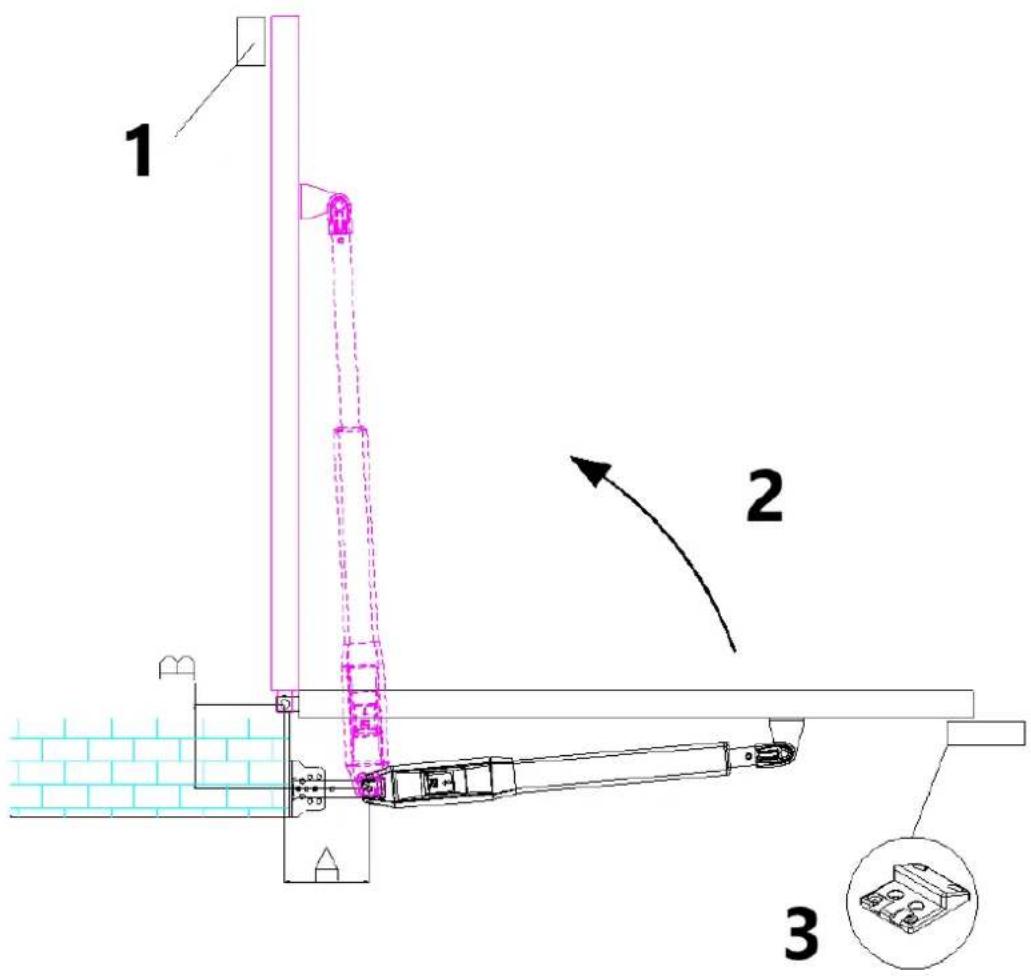

7.2 Brána se otevírá směrem ven

1 2 3

Obrázek 3

1 - Bezpečnostní zátka
2 - Směr otevírání brány
3 - Limitní zátka

Doporučená velikost instalace:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	101^	99.5^	98.5^	97.5^	97^
120 mm	111.5^	108.5^	106.5^	105^	103^	100.5^
140 mm	118.5^	115^	112.5^	106^	96.5^
160 mm	121^	110^	101.5^	93.5^
180 mm	106^	98.5^	92^
200 mm	96.5^	90.5^

Poznámka: Pokud je interval mezi bránou a stěnou příliš malý nebo pokud dojde k rušení po úplném otevření brány, nainstalujte bezpečnostní zarážku brány (připravenou uživatelem), abyste zabránili zranění osob nebo škodám na majetku.

Pokud je po úplném otevření brány mezi bránou a stěnou dostatek prostoru, pak bezpečnostní zátka není nezbytnou volbou. (Po zablokování se motor zastaví)

8. Kroky instalace

8.1 Příprava před hlavní instalace stroje

a) Před instalací otvírače brány se prosím ujistěte, že byly brány správně nainstalovány, ujistěte se, že je možné bránu hladce ručně ovládat a že koncová zarážka může účinně bránit bráně v dalším pohybu.
b) Pro instalaci elektrického zámku dodržujte vzdálenost 15-20 mm mezi dvěma výkyvnými otočnými čepy. Pokud není vyžadován elektrický zámek, není třeba uvažovat vzdálenost mezi dvěma výkyvy;
c) Doporučená montážní výška 2 hlavních strojů je přibližně 300 \~ 800 mm nad zemí a ujistěte se, že existují spolehlivé pevné body pro montáž držáků.

Kabel pohřbit

Abyste zajistili normální provoz otvírače brány a chránili kabel před poškozením, použijte prosím dvě PVC trubky k uložení motorového a silového kabelu a ovládacích kabelů odděleně. Jedna PVC trubka pro motorové a silové kabely, druhá pro ovládací kabely.

Upevnění montážních držáků

Pro pevnou instalaci hlavních strojů MSW-GDOOR-005B se doporučuje použít k upevnění montážních

držáků rozpěrné šrouby.

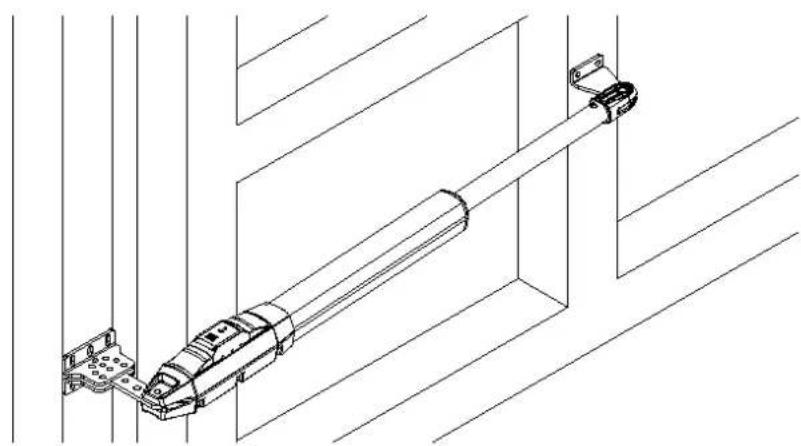

8.2 Instalace příslušenství

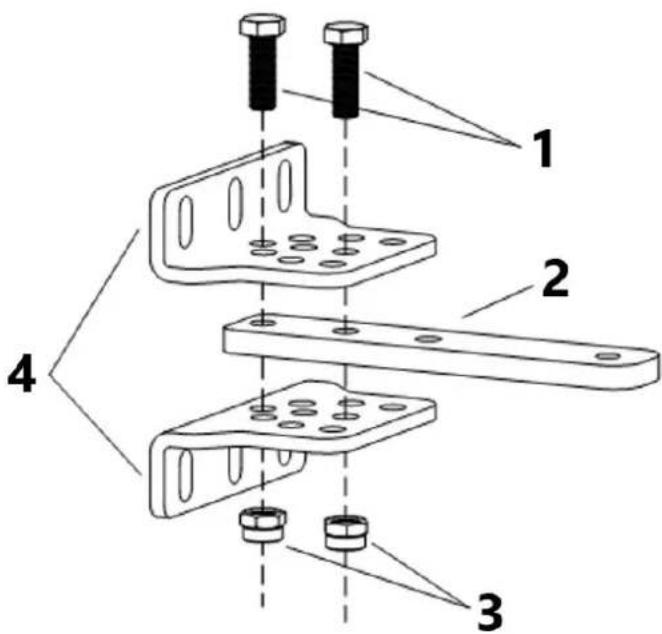

A) Před instalací hlavních strojů nejprve nainstalujte nástěnný držák na stěnu, poté upevněte spojovací držák a nakonec nainstalujte přední montážní držák na bránu.

Poznámka: Před upevněním změřte sklon, abyste se ujistili, že přední montážní držák a spojovací držák jsou ve stejné úrovni.

Připojte spojovací držák a dva nástěnné držáky, viz obrázek 5.

1 - Šroub M8x25
2 - Spojovací držák
3 - Samojistná matice M8
4 - Nástěnné držáky

B) Spojovací držák a nástěnný držák lze připojit podle různých podmínek, viz obrázek 6.

Obrázek 6

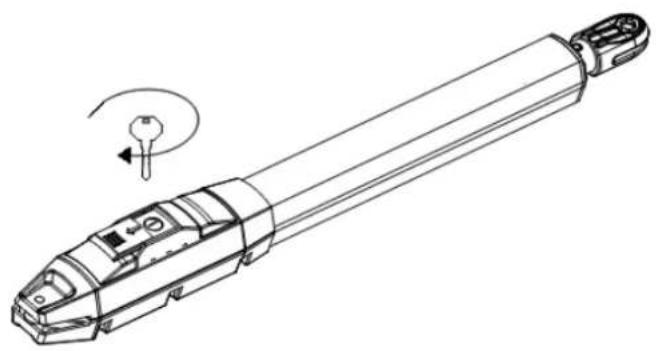

C) Před instalací prosím odemkněte dva hlavní stroje. Způsob odemknutí: Otevřete kryt ručního uvolnění, vložte jej klíčem pro ruční uvolnění, otáčejte klíčem, dokud se neuvolní, jak je znázorněno na obrázku 7, a poté otočte teleskopickým ramenem, zjistíte, že se snadno natahuje rukou.

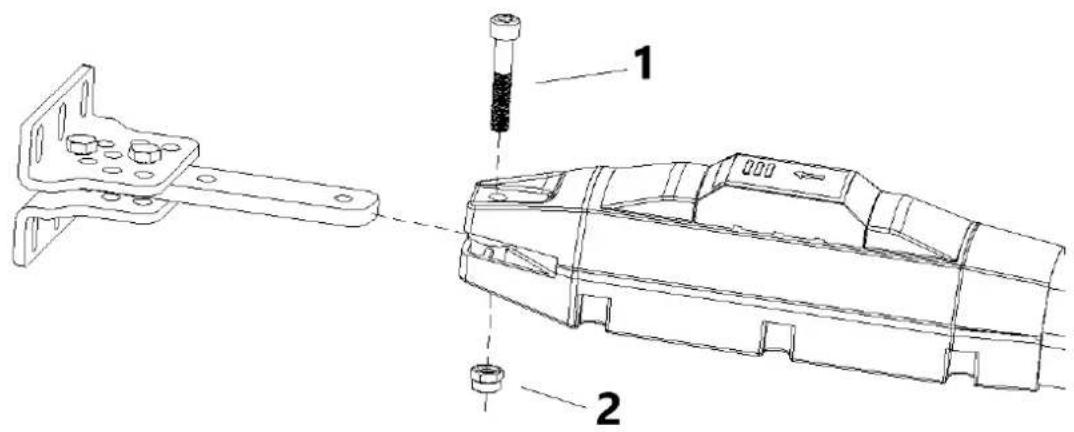

D) Připojte hlavní stroj ke spojovacím konzolám pomocí šroubu a matice, jak je znázorněno na obrázku 8.

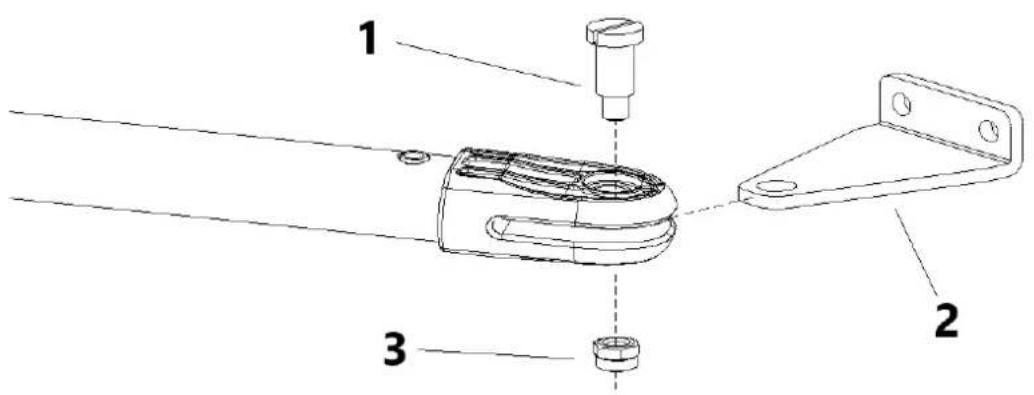

E) Jak je znázorněno na obrázku 9 níže, připojte nástěnný držák ke stěně podle označené pozice. Poté připojte hlavní stroj k nástěnnému držáku šroubem a maticí. (Prosím, použijte vodováhu, abyste se ujistili o vodorovné instalaci.)

1 - Montážní šroub (krátký)
2 - Přední montážní konzola
3 - Samojistná matice M8

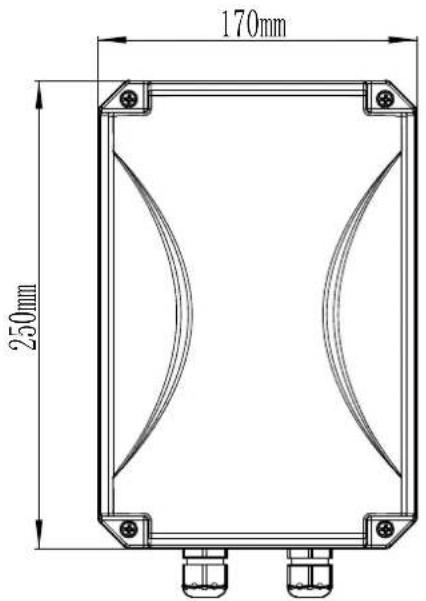

8.3 Rozměry ovládací skříňky

- Aby byla zajištěna bezpečnost a ochrana strojů, nainstalujte zarážku brány do koncové polohy otevření, když se brána otevírá směrem ven, aby se brána neposunula příliš daleko. Mezitím, aby se 2 výkyvy mohly zavřít do své přesné mezní polohy, nainstalujte do zavřené mezní polohy

zarážku (jak je znázorněno na obrázku 3). Podobně, když se brána otevírá dovnitř, nainstalujte prosím doraz do zavřené koncové polohy (jak je znázorněno na obrázku 2).

• Před instalací hlavního stroje se prosím ujistěte, že hlavní stroj a komponenty mají dobrý mechanický výkon a že bránu lze flexibilně ovládat ručně.
• Jedna řídicí jednotka může volitelně řídit jeden hlavní stroj nebo dva hlavní stroje.
• Jistič proti zemnímu svodu musí být nainstalován na místě, kde je vidět pohyb brány, a minimální montážní výška pro ovládací skřínku by měla být větší než 1,5 m, aby se jej nedotýkaly děti.
• Po instalaci zkontrolujte, zda jsou mechanické vlastnosti dobré nebo ne, zda je pohyb brány po odemknutí flexibilní nebo ne a zda je infračervený senzor (volitelný) nainstalován správně a efektivně.

9. Zapojení a ladění

9.1 pokyny pro zapojení

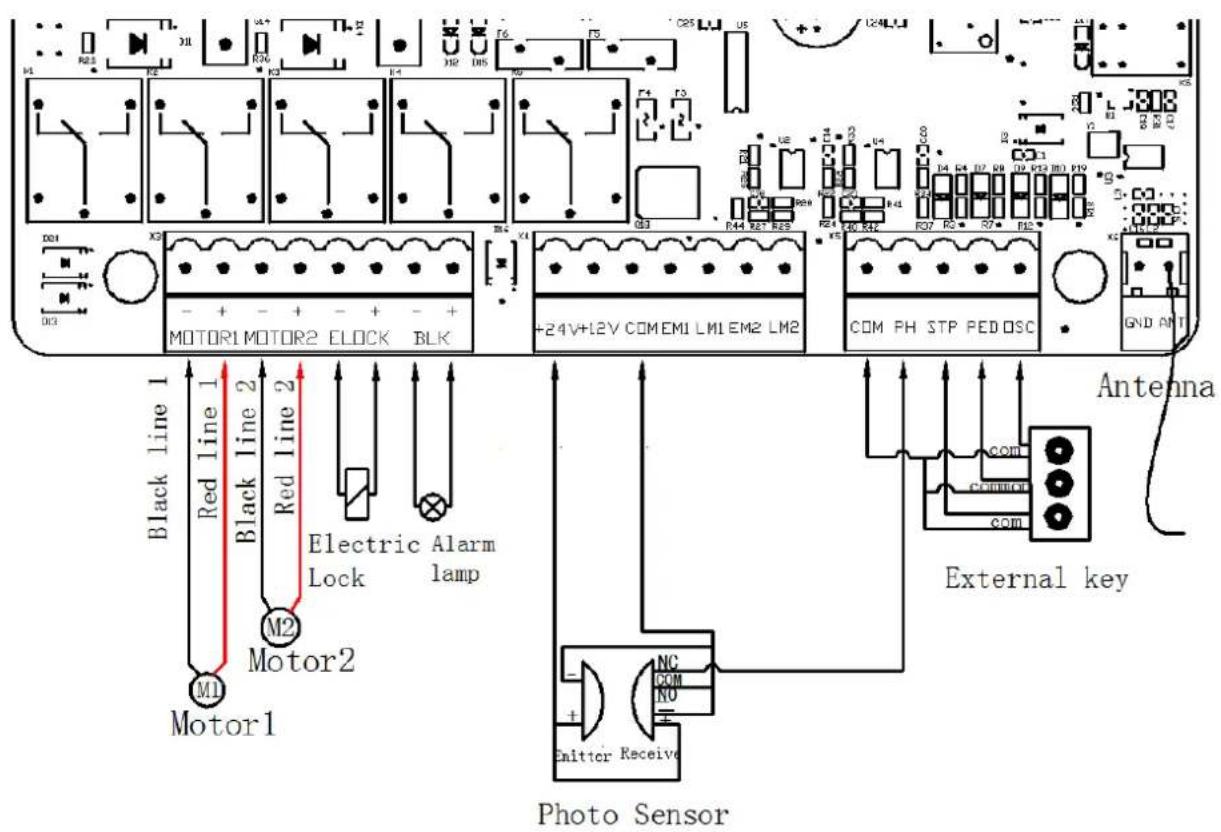

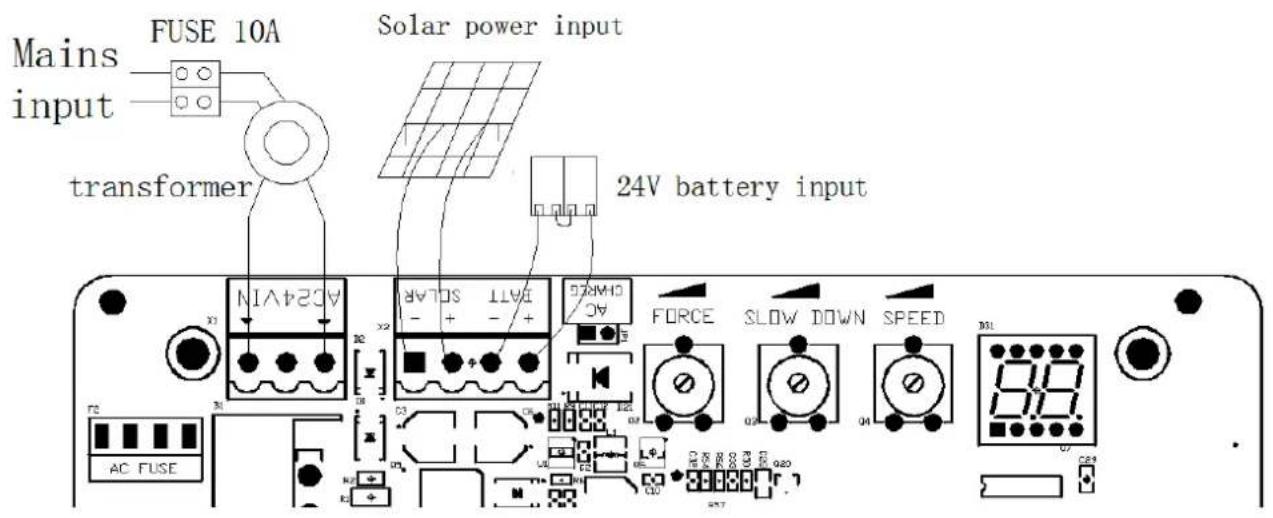

Mains input FUSE 10A transformer Solar power input 24V battery input AC FUSE AC24V SOLAR WIREC FORCE SLOW DOWN SPEED AC AC FUSE AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24V AC24

Black line 1 Red line 1 Black line 2 Red line 2 M2 Motor2 M1 Motor1 Electric Alarm Lock lamp Photo Sensor External key Antenna COM PH STP PED OSC COM NC COM NO + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Obrázek 11

9.2 Výkres a pokyny řídicí desky

NIM/ON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Obrázek 12

Terminál Popis zařízení
1. AC24VIN	Vstup napájení 24VAC
2. +SOLAR-	Vstup solární energie
3. +BATT-	Vstup baterie 24V
4. PLATNOST	Síla odporu
5. ZPOMAL	Pomalá vzdálenost zastavení
6. SPEED	Rychlost pohybu
7. MOTOR1 Výstup motoru 1
8. MOTOR2	Výkon motoru 2
9. -ELOCK+	Výstup elektrického zámku
10. -BLK+	Výstup poplachové lampy (Poznámka: věnujte pozornost záporným a kladným hodnotám.)
11. +24V 24V výstup kladný
12. +12V	12V výstup kladný (žádný výstup v klidovém stavu)
13. EM1	Výkon motoru 1 Hallova senzoru
14. LM1	Motor1 Vstup limitního signálu Hallova snímače
15. EM2	Výkon Hallova snímače Motor2
16. LM2	Vstup limitního signálu Hallova snímače Motor2
17. PH	Vstup fotosenzoru je aktivní
18. PED	Vstup pro jednu bránu/chodec je aktivní
19. OSC	Jednokanálový vstup aktivní
20. MRAVENEC	Anténa
21. COM	Běžný
22. SIG	Signál je normálně zavřený až poté, co jsou dveře na svém místě

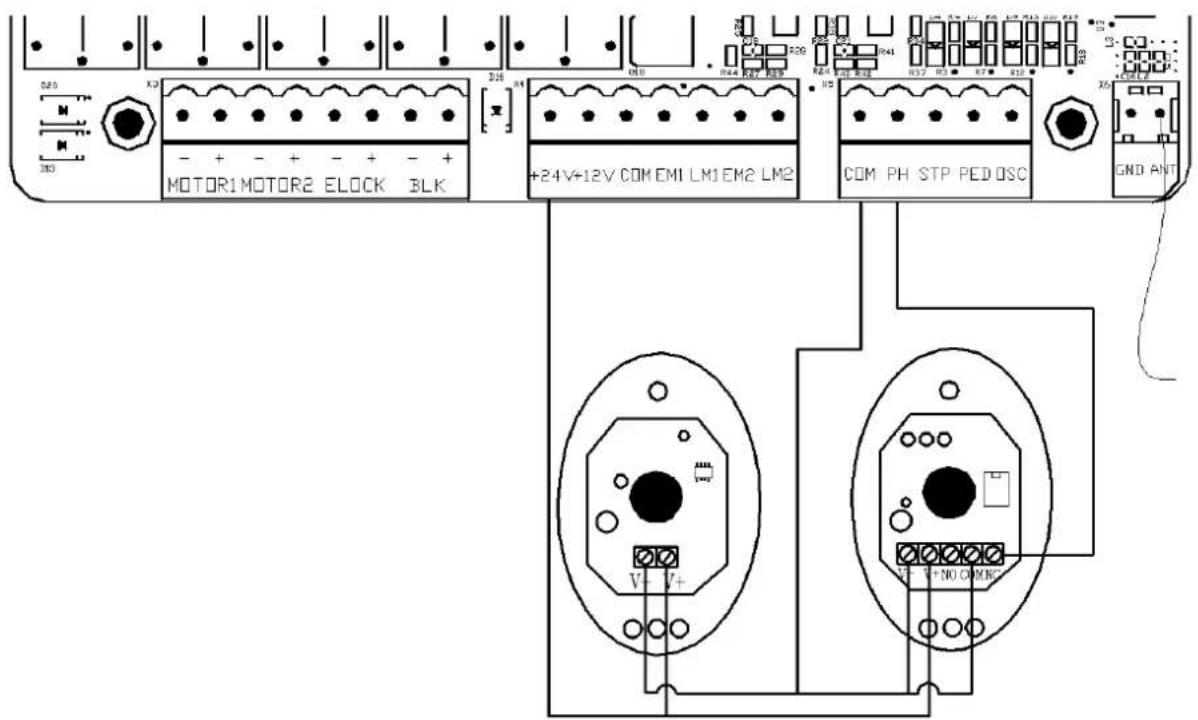

Pokyny pro zapojení foto snímače

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Obrázek 13

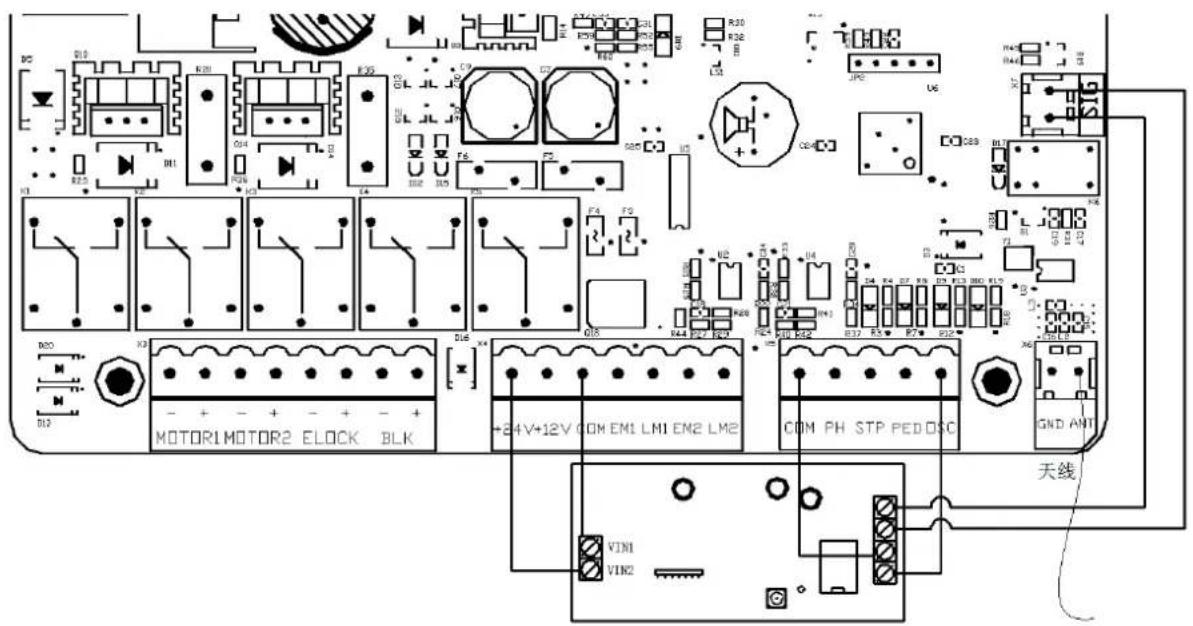

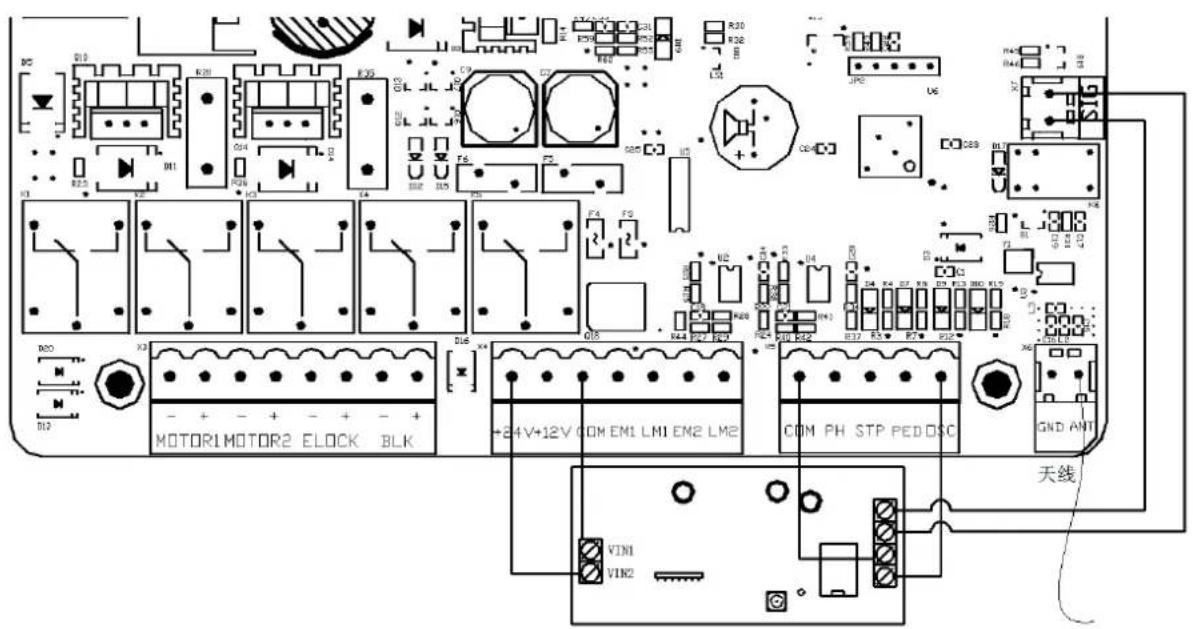

Pokyny pro zapojení WIFI modulu

B2 B10 R20 C04 R30 D1 D2 D3 D4 F6 F7 F8 F9 F10 U5 U6 U7 U8 U9 U10 U11 U12 U13 U14 U15 U16 U17 U18 U19 U20 U21 U22 U23 U24 U25 U26 U27 U28 U29 U30 U31 U32 U33 U34 U35 U36 U37 U38 U39 U40 U41 U42 U43 U44 U45 U46 U47 U48 U49 U50 U51 U52 U53 U54 U55 U56 U57 U58 U59 U60 U61 U62 U63 U64 U65 U66 U67 U68 U69 U70 U71 U72 U73 U74 U75 U76 U77 U78 U79 U80 U81 U82 U83 U84 U85 U86 U87 U88 U89 U90 U91 U92 U93 U94 U95 U96 U97 U98 U99 U100

WIFI Module(24VDC)
Obrázek 14

9.3 Nastavení digitální obrazovky

Když je ovládací deska v provozu, uživatelé mohou kontrolovat pracovní stav otvírače brány pomocí digitální obrazovky na ovládací desce.

: žádný vstup;

: v otevřeném stavu;

: v uzavřeném stavu;

: manuální režim;

: cestovní nastavení;

9.4 Nastavení pohybu (VELMI DŮLEŽITÉ)

Při první instalaci otvíračů brány musí instalační technik nastavit otevřené a zavřené polohy koncových spínačů pro spuštění pojezdu.

9.4.1 Programování pohybu v režimu tísňového limitu

Otevřete obě strany brány a zamkněte spojku a poté stiskněte a podržte tlačítko „+“ na ovládacím panelu, dokud se na digitální obrazovce nezobrazí „SU“. Po tomto kroku se brána nejprve rozběhne ve směru zavírání a zastaví se a poté se brána automaticky otevře. Když jsou dvě křídlová vrata plně otevřena, vrata se podruhé automaticky zavřou a nastavení pojezdu se dokončí, když se vrata zavřou. Pokud vzdálenost počáteční pomalé rychlosti brány není vhodná, upravte vzdálenost pomocí tlačítka "SLOW DOWN".

Poznámka:

• Zapojení: černý vodič hlavního motoru 1 je připojen k levé straně MOTOR1; Hnědý kabel hostitele 1 se připojuje k pravé straně MOTOR1. Černý kabel hlavního motoru 2 se připojuje k levé straně MOTOR2; Hnědý kabel hlavního motoru 2 se připojuje k pravé straně MOTOR2.
  ● V režimu jedněch dveří se hostitel připojí k MOTOR1.
• Pokud se brána během nastavování pohybu náhle zastaví, zvyšte sílu odporu.
• Pokud se brána nezastavila, když narazila na překážky během nastavování pohybu, snižte odpovídajícím způsobem sílu odporu.
• Instalační technik musí po úpravě trimru "SPEED" znovu provést nastavení pohybu.

9.5 Nastavení trimrů

Trimmer citlivosti na překážky

Chcete-li upravit citlivost na překážku -- Otáčejte po směru hodinových ručiček pro zvýšení, proti směru hodinových ručiček pro snížení citlivosti překážky. Pokud se vyskytnou vlivy prostředí, jako je silný vítr, upravte zastřihovač podle prostředí.

Nízkorychlostní zastřihovač vzdálenosti

Chcete-li upravit vzdálenost pomalé rychlosti - otáčením ve směru hodinových ručiček se vzdálenost zvyšuje, proti směru hodinových ručiček se vzdálenost pomalé rychlosti snižuje. Nenastavujte velmi krátkou vzdálenost pomalé rychlosti, aby nedošlo ke kolizi brány.

Trimmer rychlosti pohybu brány

Chcete-li upravit rychlost pohybu brány - otáčením ve směru hodinových ručiček zrychlíte, proti směru hodinových ručiček zpomalíte. Trimr lze upravit tak, aby se změnila doba chodu otevření a zavření. Toto nastavení musí být dokončeno před nastavením jízdy.

Otáčení proti směru hodinových ručiček: snížení

Otáčení ve směru hodinových ručiček: zvýšení

PLATNOST

Trimmer citlivosti na překážky

ZPOMAL

Nízkorychlostní zastřihovač vzdálenosti

Obrázek 15

SPEED

Trimmer rychlosti pohybu brány

9.6 Přidání dálkového ovládání a odstranění dálkového ovládání

9.6.1 Přidání dálkového ovládání

Stiskněte a podržte tlačítko "-", kontrolka budíku bude stále blikat a digitální obrazovka zobrazí režim dálkového ovládání -- " PO" -- jednokanálový režim se dvěma křídlovými vraty; „Pd" -- jednobránový čtyřkanálový režim; Stiskněte tlačítko dálkového ovládání, které chcete přidat, digitální obrazovka zobrazí číslo aktuálně uloženého dálkového ovládání, poté je učení dálkového ovládání dokončeno. (Výchozí nastavení nového spárovaného dálkového ovládání ovládání je jednokanálový režim se dvěma křídlovými vraty).

9.6.2 Smazat dálkové ovládání

Na digitální obrazovce zadejte „AE“ a poté vyberte „rE“ pro vymazání dálkových ovladačů.

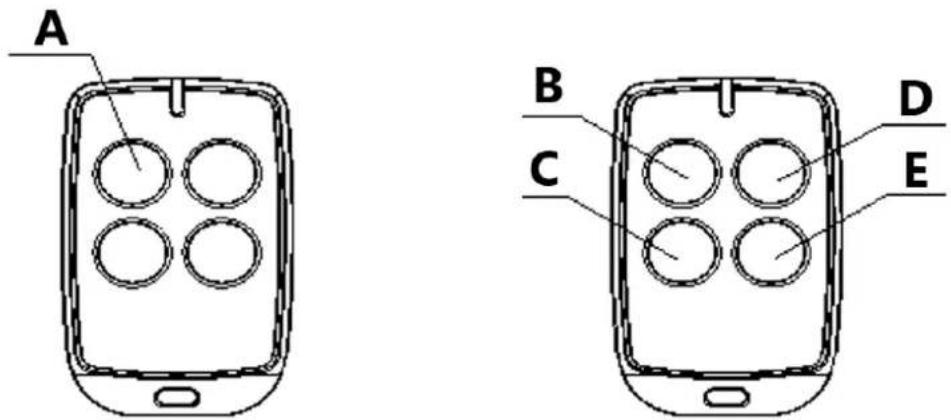

A

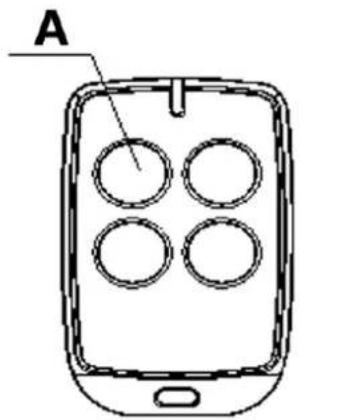

Jednokanálový dálkový ovladač

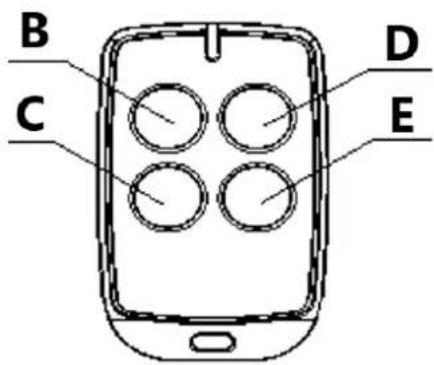

B C D E

Čtyřkanálový dálkový ovladač (režim Pd)

Obrázek 16

1 - Otevřít/Zavřít/Zastavit
2 - OTEVŘENO
3 - Stop
4 - Zavřít
5 - Jediná brána

9.6.3 Speciální tlačítko dálkového ovládání

Stiskněte a podržte kombinační klávesy po dobu 5 sekund.

Kombinační klíč C(stop)+D(jediná brána) -- vstup do učení dálkového ovládání.

9.7 Nastavení řídicí desky

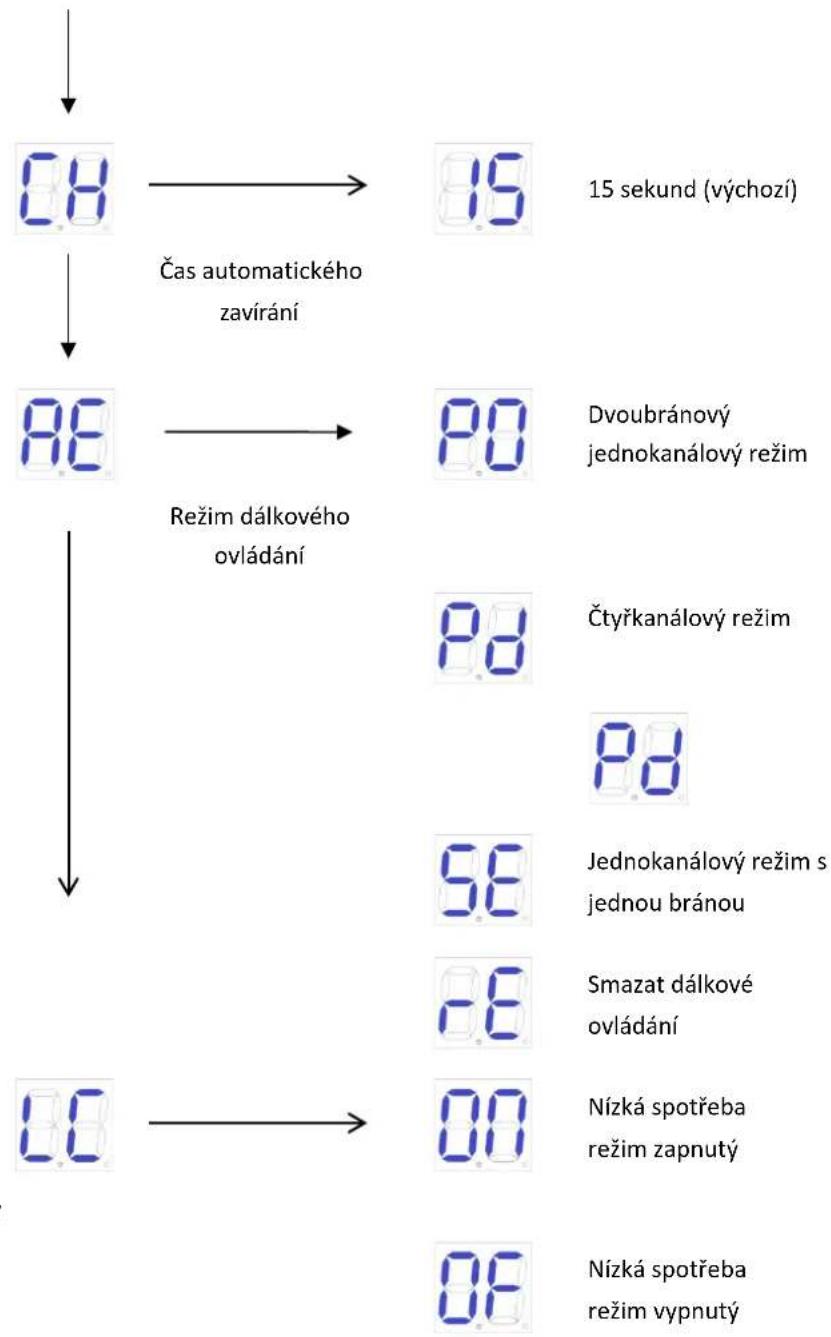

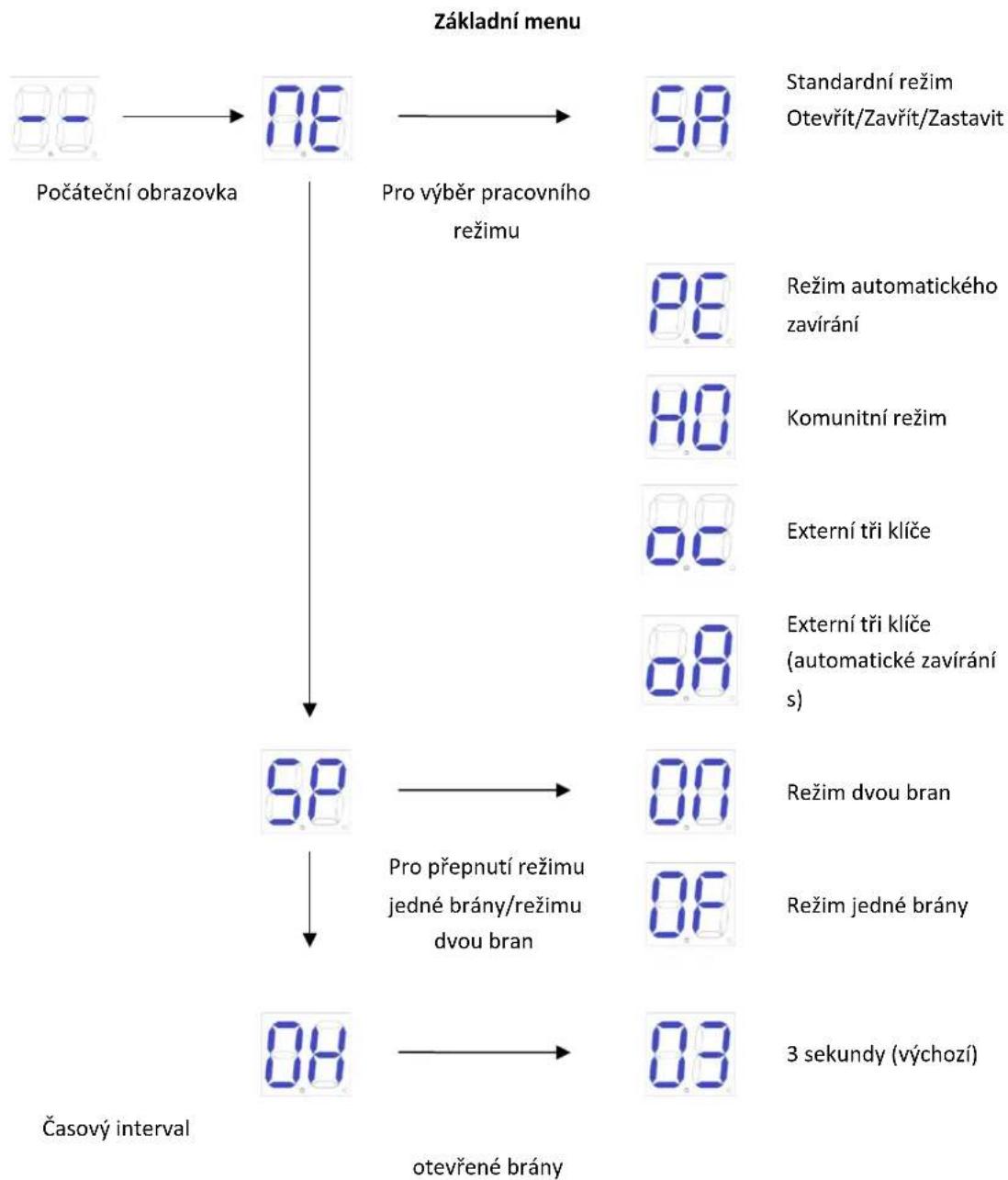

9.7.1 Základní nabídka

Stiskněte "PROG" pro vstup do základního menu;

Digitální obrazovka ukazuje „NE“, vyberte další funkce této nabídky tlačítky „+“ a „-“.

Stiskněte "SET" pro potvrzení nebo pro vstup do podnabídky.

Pro opuštění menu stiskněte "PROG".

Pokud po dobu jedné minuty nezadáte žádný příkaz, nabídka se automaticky ukončí.

Režim nízké spotřeby

9.7.2 Pokyny základní nabídky

NabídkaStiskněte "PROG" provstup do základníhomenu .	VolbaStiskněte „+“ (nahoru) nebo „-“ (dolů) pro výběr;Stiskněte „SET“ pro potvrzení.	Výchozí/Pozor
Pracovní režim	Standardní režim; O/C/S(Otevřít/Zavřít/Zastavit).Standardní režim O/S/C s funkcíautomatického zavírání. Když se brána otevře,automaticky se zavře po době automatickéhozavírání. Pokud je během čekací dobyautomatického zavírání odeslán povel „zavřítbránu“, funkce automatického zavírání budezrušena.Komunitní režim (s funkcíautomatického zavírání). Když se brána otevře,žádný příkaz brány nebude reagovat, dokud seaautomaticky nezavře. Pokud uživatel odešle příkazbrány během procesu zavírání, brána se znovuotevře. Pokud je během čekací dobyautomatického zavírání odeslán povel brány, budetato čekací doba přepočítána. Pokud není bránazcela zavřena více než desetkrát za sebou, funkceautomatického zavírání se zruší a brána se zavřeopětovným odesláním příkazu k uzavření brány.Všimněte si, že v komunitním režimu má bránastále funkci automatického zavírání v případěstřetu s překážkami. Externí tři klíče (otevřít/zavřít/stop) Externí tři klíče o/p/s (automatické zavírání s)	Standardnírežim; O/C/S(Otevřít/Zavřít/Zastavit).
Switch Single Gate/Dual Gates	Režim dvou bran (výchozí). Režim jedné brány.	Režim dvou bran.
Časový interval otevřené brány	00-10: Časový interval otevření brány je 0-10 sekund (výchozí 3 sekundy). Pokud je interval kratší než 2 sekundy, nelze elektrický zámek použít.	3 sekundy.
Čas automatického zavírání	Čas automatického zavírání lze nastavit na 15 (výchozí), 30, 60, 90 sekund.	15 sekund.
Režim dálkovéhoovládání	Dvoubránový jednokanálový režim.Čtyřkanálový režim.Jednokanálový režim s jednou bránou.Vymažte všechny spárované dálkovéovladače	Dvoubránovýjednokanálový režim.
Režim nízké spotřeby	Zapnutý režim nízké spotřebyPokud na úvodní obrazovce neproběhne žádnáoperace, řídící deska po 1 minutě automatickypřejde do režimu nízké spotřeby.Režim nízké spotřeby je vypnutý	Zapnutý režimnízké spotřeby

9.7.3 Pokyny pro pokročilé menu

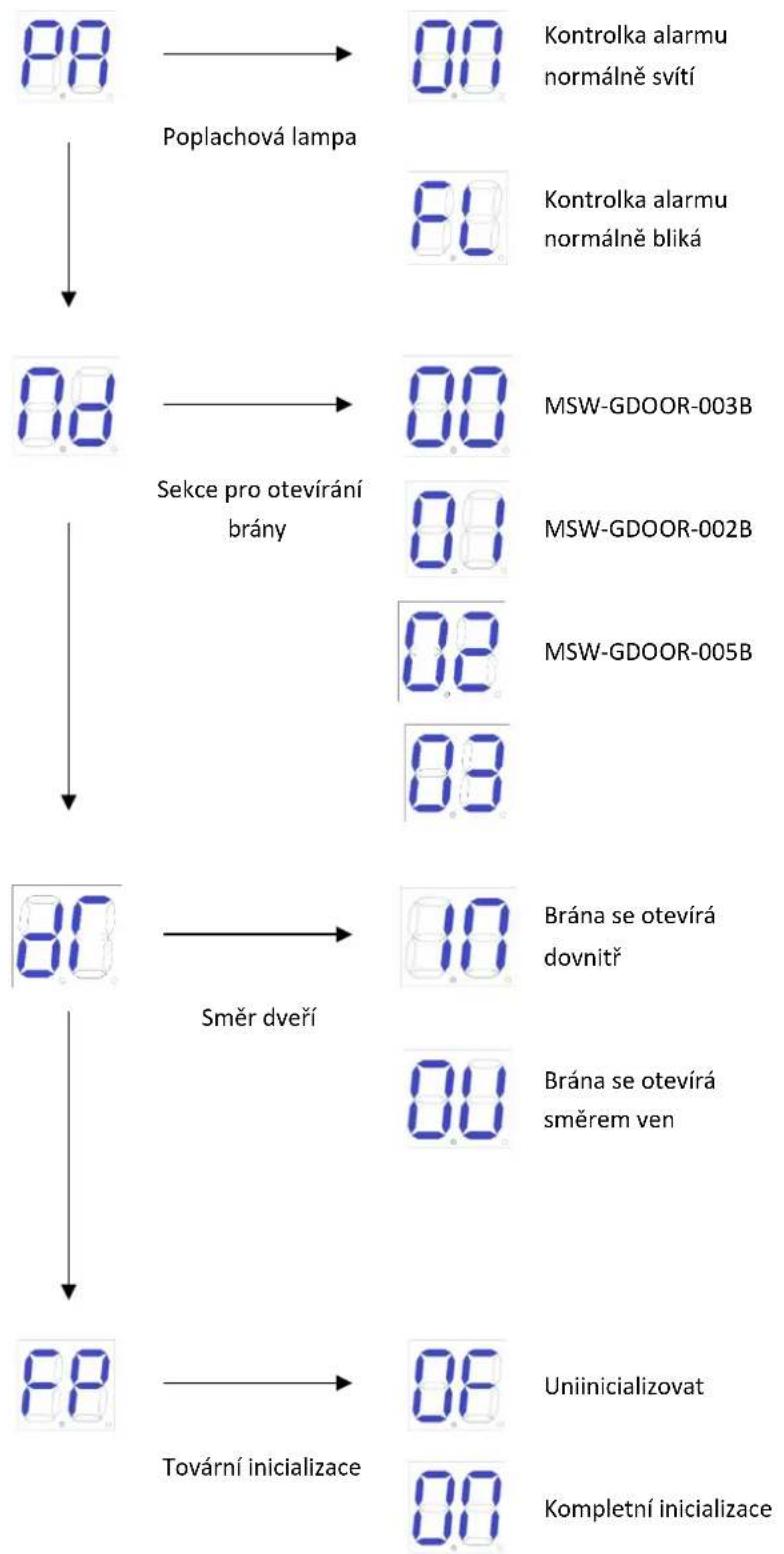

Dlouhým stisknutím „PROG“ na 2 sekundy vstoupíte do pokročilého menu.

Digitální obrazovka zobrazuje „TL“, pro výběr stiskněte „+“ (nahoru) nebo „-“ (dolů);

Krátkým stisknutím „SET“ potvrdíte nebo vstoupíte do podnabídky.

Kráte stiskněte „PROG“ pro ukončení.

Pokud po dobu jedné minuty nezadáte žádný příkaz, nabídka se automaticky ukončí.

Rozšířené menu

Počáteční obrazovka

Úprava doby jízdy

Čas brány 1

Čas brány 2

Jemné doladění času brány 1

Jemné časové doladění brány 2

Foto senzor normálně zapnutý

Foto-senzor

Fotosenzor je normálně vypnutý

Elektrický zámek normálně zapnutý

Elektrický zámek

Elektrický zámek je normálně vypnutý

Režim blokování zpětného chodu je vypnutý

Zpětný posuvný zámek

Režim zpětného zamykání je zapnutý

NabídkaPro vstup do základního menu dlouze stiskněte „PROG“ na 2 sekundy.	VolbaStiskněte „+“ (nahoru) nebo „-“ (dolů) pro výběr; Stiskněte „SET“ pro potvrzení.	Výchozí/Pozor
Úprava doby jízdy	Čas brány 1Čas brány 2Jemné časové doladění brány 1Jemné časové doladění brány 2	Po automatickém učení, pokud zdvih není ideální, lze jej upravit ručně. Čím kratší je doba pod limitem odporu, tím delší je zpomalovací dráha dveří. A v limitu Hall platí, že čím kratší čas, tím kratší dráha dveří.
Fotografický senzor	N/C; foto senzor je normálně zapnutýNE; foto senzor normálně vypnutý.	NE; foto senzornormálně zapnutý.
Elektrický zámek	Elektrický zámek je normálně zapnutý.Elektrický zámek je normálně vypnutý.	Elektrický zámeknormálně zapnutý.
Zpětný posuvný zámek	Režim blokování zpětného chodu je vypnutýRežim zpětného zamykání je zapnutý(Když je elektrický zámek spuštěn, M1 poběží na určitou vzdálenost ve směru ke dveřím, aby se elektrický zámek nezasekl a nemohl být otevřen.)	Režim blokování zpětného chodu je vypnutý
Výstražná lampa	Kontrolka alarmu normálně svítí. Napájení 24V. (Výchozí)Kontrolka alarmu normálně bliká. Napájení 24V.	Kontrolka alarmunormálně svítí. napájení 24V.
Výběr otevírání brány	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (výchozí)MSW-GDOOR-004B	MSW-GDOOR-005B.
Směr dveří	Brána se otevírá dovnitř (výchozí)Brána se otevírá směrem ven	Brána se otevírá dovnitř
Výchozí tovární nastavení	Zrušit výchozí tovární nastavení.Výchozí tovární nastavení dokončí.

10. Ostatní

10.1 Údržba

Každý měsíc zkontrolujte, zda brána funguje normálně.

Z důvodu bezpečnosti je doporučeno vybavit každou bránu infračerveným chráničem a také je nutná pravidelná kontrola.

Před instalací a provozem otvírače vrat si prosím pečlivě přečtěte všechny pokyny.

Vyhrazujeme si právo změnit pokyny bez předchozího upozornění.

10.2 Chybové hlášení

Chyby, které se mohou vyskytnout, když dveře fungují správně

Špatná indikace	Příčina chyby	Řešení
	Dveře 1 Brání v otevírání	1. Zkontrolujte, zda při otevírání dveří 1 nejsou překážky2. Přiměřeně nastavte citlivost odporu3. Přiměřeně zvyšte vzdálenost zpomalení
	Dveře 2 Brání v otevírání	1. Zkontrolujte, zda při otevírání dveří 2 nejsou překážky2. Přiměřeně nastavte citlivost odporu3. Přiměřeně zvyšte vzdálenost zpomalení
	Dveře 2 se zavírají s obtížemi	1. Zkontrolujte, zda při zavřených dveřích 1 nejsou překážky2. Přiměřeně nastavte citlivost odporu3. Přiměřeně zvyšte vzdálenost zpomalení
	Dveře 2 se zavírají s obtížemi	1. Zkontrolujte, zda při zavřených dveřích 2 nejsou překážky2. Přiměřeně nastavte citlivost odporu3. Přiměřeně zvyšte vzdálenost zpomalení
	Infračervené odpojení	1. Zkontrolujte stav nastavení infračerveného signálu2. Zda jsou v infračerveném záření okluze
	Dveře 1 se zavřou dříve než dveře 2	1. Naučte se znovu svůj itinerář2. Upravte časový interval otevření
	Motor pracuje příliš dlouho	1. Zkontrolujte, zda jste dokončili itinerář2. Poškození součásti „Hall“.
	Žádný studijní itinerář	Dokončete cestu znovu

10.3 Odstraňování problémů

Problémy	Možné důvody	Řešení
Brána se nemůže normálně otevřít ani zavřít a displej nesvítí.	1. Napájení je vypnuto.2. Pojistka je spálená.3. Napájecí kabeláž řídící desky s problémem.	1.Zapněte napájení.2.Zkontrolujte pojistku, vyměňte pojistku, pokud je spálená.3. Provedťte zapojení podle pokynů.
Brána se může otevřít, ale ne zavřít.	1.Problémové zapojení fotobuňky.2.Montáž fotobuňky s problémem.3.Fotobuňka je blokována předměty.4. Citlivost překážky je příliš vysoká.	1.Pokud fotobuňku nepřipojíte, ujistěte se, že zkrat 5 a 6, 5 a 7; pokud připojíte infračervený senzor, ujistěte se, že je zapojení správné a fotobuňka je NC2.Ujistěte se, že montážní poloha fotobuňky může být vzájemně vyrovnána.3. Odstraňte překážku.4. Snižte citlivost překážky.
Dálkové ovládání nefunguje.	1. Úroveň baterie dálkového ovladače je nízká.2. Učení dálkového ovládání není dokončeno.	1. Vyměňte baterii dálkového ovládání.2. Znovu provedťte učení dálkového ovládání.
Stiskněte tlačítko OPEN, CLOSE, brána se nepohybuje, motor má hluk.	Pohyb brány není plynulý.	Podle aktuální situace upravte motor nebo bránu.
Vypnul se spínač úniku.	Zkrat napájecího vedení nebo zkrat vedení motoru.	Zkontrolujte zapojení.
Pracovní vzdálenost dálkového ovládání je příliš krátká.	Signál je blokován.	Připojte externí anténu přijímače, 1,5 metru nad zemí.
Brána se přesune do střední polohy pro zastavení nebo zpětný chod.	1. Výstupní síla motoru není dostatečná.2. Citlivost překážky je příliš vysoká.3. Brána narazí na překážku.	1.Zkontrolujte, zda je výkon transformátoru normální, pokud ne, vyměňte transformátor.2. Upravte TR2.3. Odstraňte překážku.

Vážení používatelia,

1. Bezpečnostné pokyny

1 - Solárny panel
2 - Krabička na batérie
3 - Ovládacia skrinka
4 - Poplachová lampa
5 - Bezdrôtová klávesnica (mimo steny)
6 - Pohon brány
7 - Infračervený senzor
8 - Otvárač brány
9 - Elektrický zámok
10 - Limit Stopper

1 - Zátka limitky
2 - Smer otvárania brány
3 - Bezpečnostná zátka

1 - Bezpečnostná zátka
2 - Smer otvárania brány
3 - Limitná zátka

Aby ste zabezpečili normálnu prevádzku otvárača brány a chránili kábel pred poškodením, použite dve PVC rúrky na samostatné uloženie motorového a napájacieho kábla a ovládacieho kábla. Jedna PVC rúrka pre motorové a silové káble, druhá pre ovládacie káble.

Upevnenie montážnych konzol

1 - Montážna skrutka (krátka)
2 - Predná montážna konzola
3 - Samosvorná matica M8

8.3 Rozmery riadiacej skrinky

Návod na zapojenie foto snímača

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Obrázok 13

Pokyny na zapojenie modulu WIFI

B05 B10 R20 R30 R40 R50 R60 R70 R80 R90 R100 JP02 U6 F14 R14 STG H3 H2.5 M1 C04 C05 C10 C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 C65 C70 C75 C80 C85 C90 C95 D00 D05 D10 D15 D20 D25 D30 D35 D40 D45 D50 D55 D60 D65 D70 D75 D80 D85 D90 D95 E00 E05 E10 E15 E20 E25 E30 E35 E40 E45 E50 E55 E60 E65 E70 E75 E80 E85 E90 E95 E100 MOTOR1 MOTOR2 ELOCK BLK D16 xx+ +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED DISC GND ANT 天线

9.4.1 Programovanie pohybu v režime tiesňového limitu

Otáčanie proti smeru hodinových ručičiek: zníženie

9.6 Pridanie dial'kového ovládača a odstránenie dial'kového ovládača

9.6.1 Pridanie dialkového ovládača

9.6.2 Vymazať dial'kový ovládač

Vstúpte do „AE“ na digitálnej obrazovke a potom vyberte „rE“, aby ste odstránili dialkové ovládače.

A B C D E

Jednokanálový dial'kový ovládač Štvorkanálové dial'kové ovládanie
(režim Pd)

Obrázok 16

1 - Otvorit'/Zatvorit'/Zastavit'
2 - OTVORENÉ
3 - Stop
4 - Zavriet
5 - Single Gate

Stlačte a podržte kombinované klávesy na 5 sekúnd.

Digitálna obrazovka zobrazuje „TL“, stlačením „+“ (hore) alebo „-“ (dole) vyberte;

Krátkym stlačením „PROG“ opustíte.

    I["80"] --> J["Kontrolka alarmu normálne svieti"]
    J --> K["81"]
    K --> L["MSW-GDOOR-003B"]
    L --> M["82"]
    M --> N["Brána sa otvára dovnútra"]
    N --> O["83"]
    O --> P["Zrušit inicializáciu"]
    P --> Q["84"]
    Q --> R["Kompletná inicializácia"]

    style I fill:#f9f,stroke:#333
    style J fill:#f9f,stroke:#333
    style K fill:#f9f,stroke:#333
    style L fill:#f9f,stroke:#333
    style M fill:#f9f,stroke:#333
    style N fill:#f9f,stroke:#333
    style O fill:#f9f,stroke:#333
    style P fill:#f9f,stroke:#333
    style Q fill:#f9f,stroke:#333
