BRUKSANVISNING GDOOR-005B MSW

Hvis ingen kommando på ett minutt, avsluttes menyen automatisk.

Hvis ingen kommando på ett minutt, avsluttes menyen automatisk.

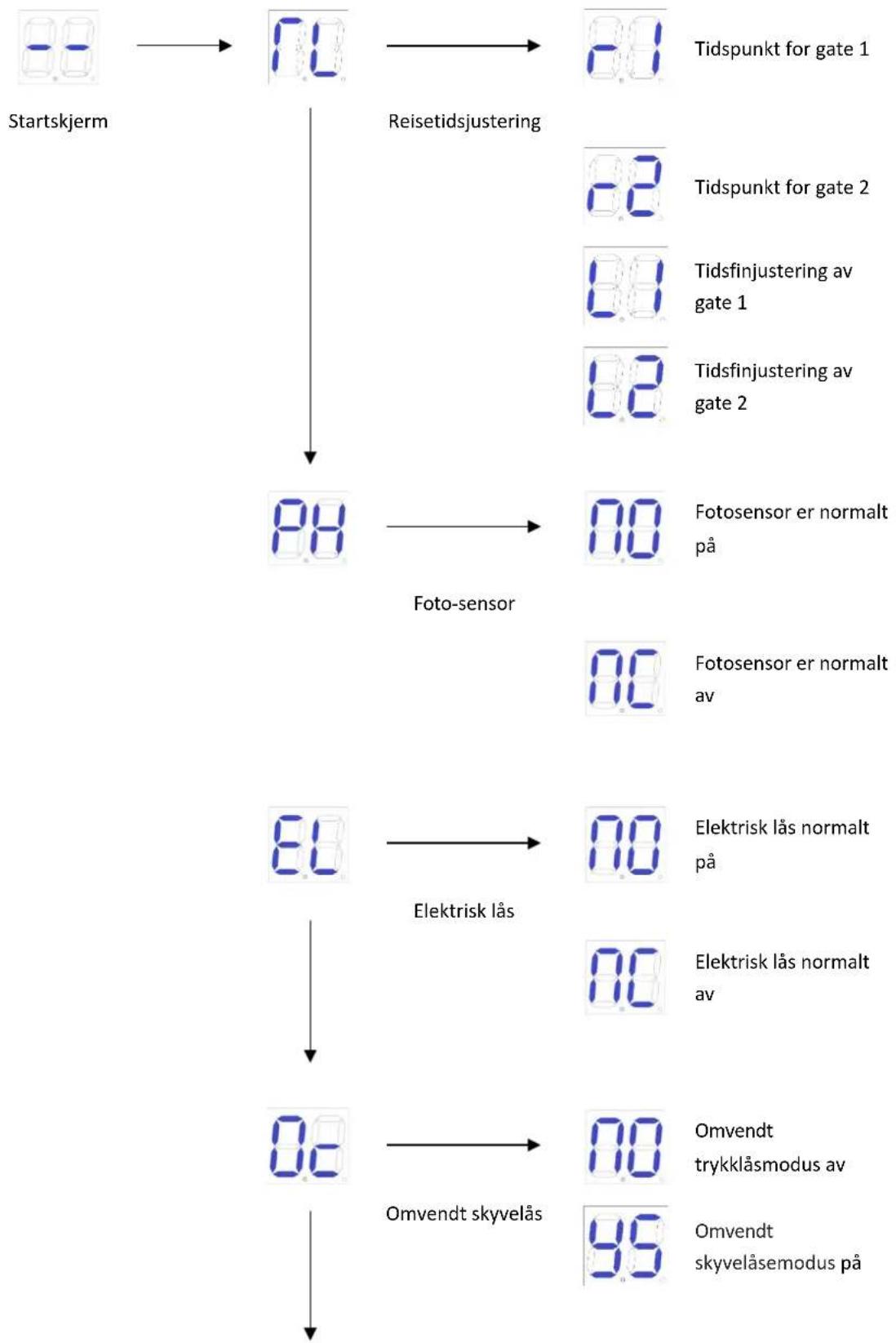

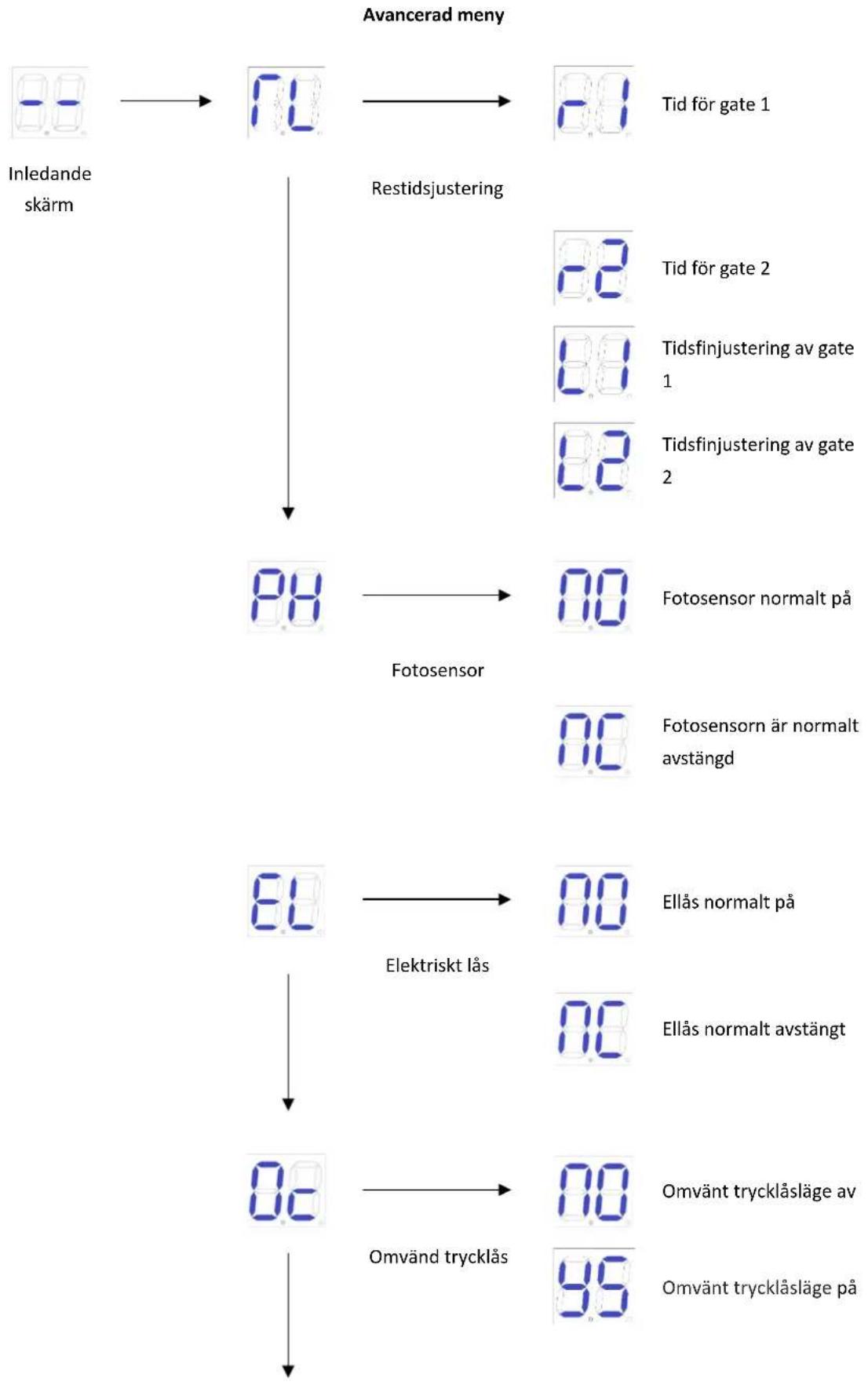

Avansert meny


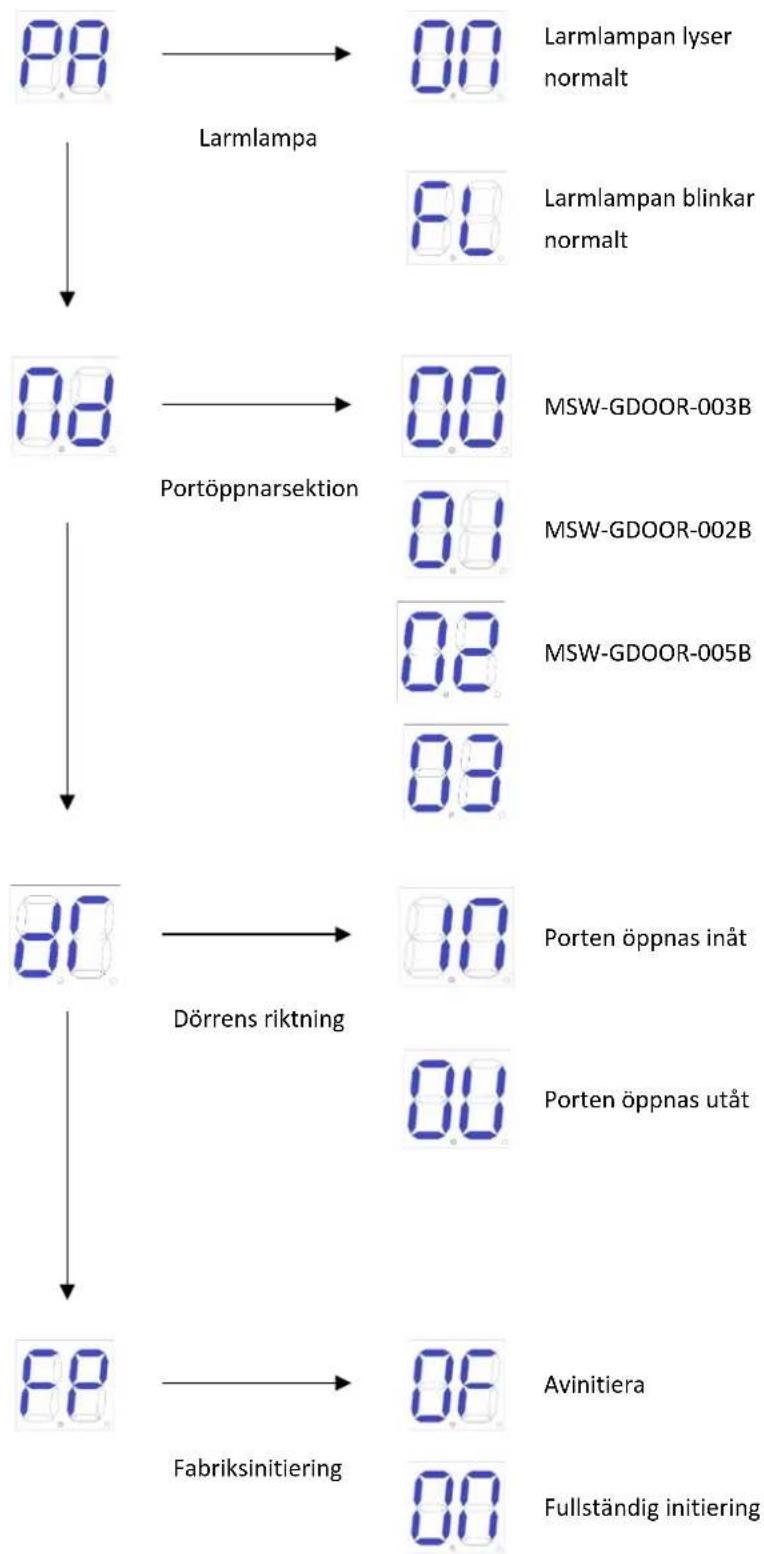

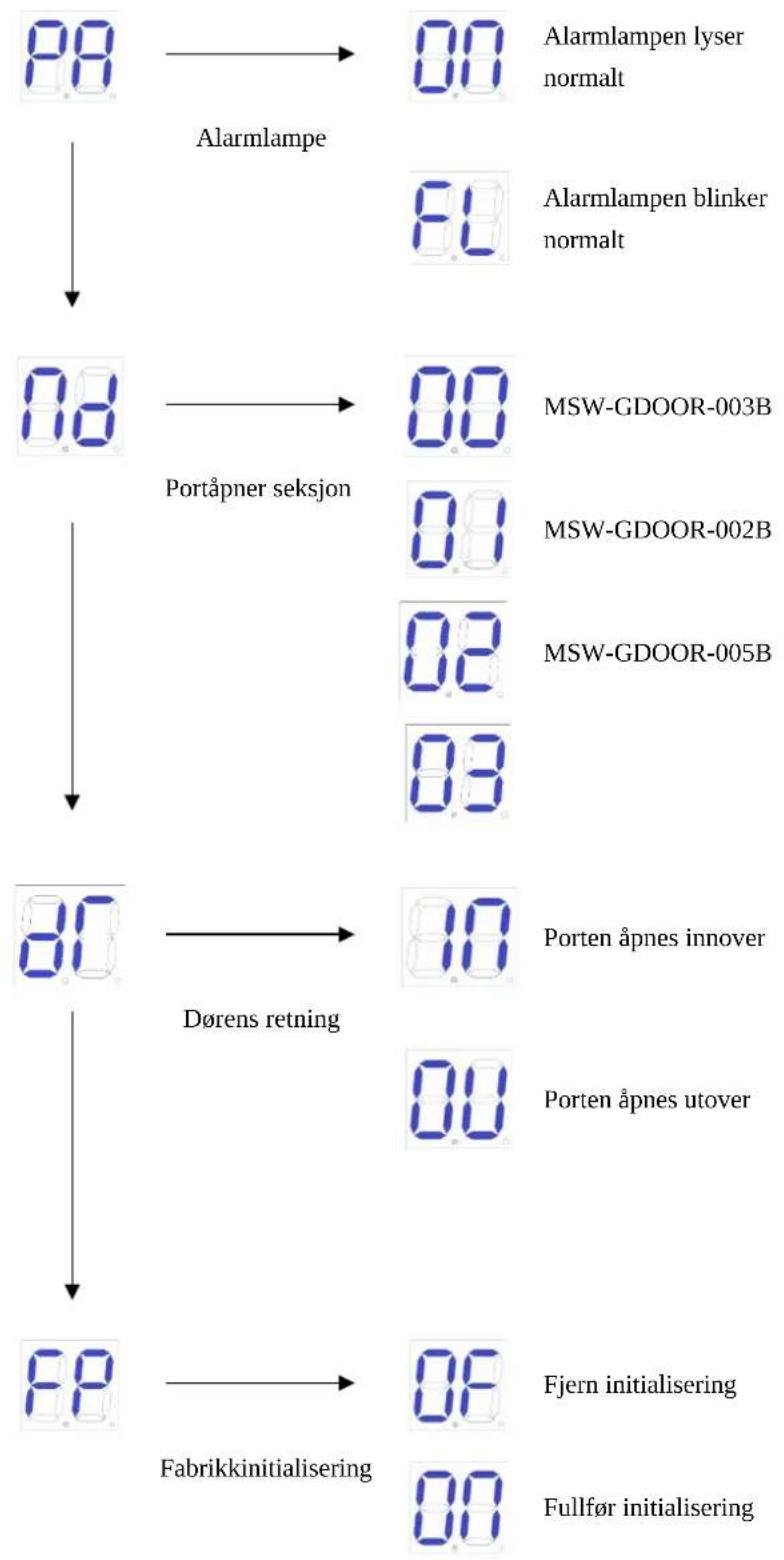


    G["Alarmlampe"] --> H["00"]
    I["MSW-GDOOR-003B"] --> J["00"]
    K["MSW-GDOOR-002B"] --> L["00"]
    M["MSW-GDOOR-005B"] --> N["00"]
    O["Porten åpnes innover"] --> P["10"]
    Q["Porten åpnes utover"] --> R["00"]
    S["Fjern initialisering"] --> T["00"]
    U["Fullfør initialisering"] --> V["00"]

    style A fill:#fff,stroke:#333
    style G fill:#fff,stroke:#333
    style I fill:#fff,stroke:#333
    style M fill:#fff,stroke:#333
    style O fill:#fff,stroke:#333
    style Q fill:#fff,stroke:#333
    style S fill:#fff,stroke:#333
    style U fill:#fff,stroke:#333

Feil som kan oppstå när døren fungerer som den skal

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i bruksanvisningen är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Kära användare,

Tack för att du valde denna produkt. Läs bruksanvisningen noggrant innan du monterar och använder den. Vänligen lämna inte ut bruksanvisningen om du skickar denna produkt till en tredje part.

1. Säkerhetsinstruktion

• Vänligen läs denna manual noggrant före installationen, som innehåller viktig information om installation – användning – underhåll och säkerhet.
• Alla odefinierade operationer enligt denna manual är inte tillåtna, felaktig användning kan skada produkten till och med orsaka skador eller egendomsförluster.
• För att överväga den möjliga faran under installationen eller användningen av en svängportsoperatör måste installationen strikt följa konstruktionsstandarden och det elektriska driftsförfarandet.
• Före installation, se till att strömspänningen som används stämmer överens med matningsspänningen för denna produkt. Kontrollera om läckageskyddsbrytaren är installerad och att jordningssystemet är korrekt.
• Kontrollera om ytterligare utrustning eller material krävs för att uppfylla de specifika kraven.
  Bortskaffandet av förpackningsmaterial måste ske i enlighet med lokala bestämmelser.
• Ändra inte några delar förutom de som definieras i denna manual. Alla odefinierade ändringar kan orsaka fel. Eventuella skador på produkten som uppstår därav ska ligga utanför företagets ansvar.
• Vänligen läck inte vatten eller någon vätska in i styrenheten eller andra öppna enheter. Koppla omedelbart från strömmen om något av de nämnda fallen inträffade.
• Håll denna produkt borta från värme och öppen eld. Eftersom det kan skada komponenterna; orsaka felet eller andra faror.
  Se till att inga fordon, passagerare och föremål passerar när slaggrinden rör sig.
• Klämskyddsutrustning som infraröd skyddsbrytare måste installeras för att undvika skador på person och egendom. Bolaget ansvarar inte för skada eller olycka som uppstår därav.
• Installation, användning och underhåll av denna produkt måste utföras av fackmän.
• Barn får inte röra vid kontrollenheter eller fjärrsändare.

En varningsskylt ska placeras någonstans på slaggrinden enligt nationell standard.
- Vänligen spara denna instruktion för framtida referens.

1. Packlista (standard)

Nr.	Bild	Benämning	Antal
1		Huvudmaskin 2
2		Styrbox 1
3		Manuell frigöringsnyckel 2
4		Fjärrkontroll 2
5		väggfäste 4
6		Frammonteringsfäste 2
7		Anslutningsfäste 2
8		Skruv M8X25 4
9		Monteringsskruv (kort)	2
10		Skruv M8×45 2
11		Självlåsande mutter M8 8
12		Gränsstopp 1

Packlista (valfritt)

Nr.	Bild	Benämning	Antal
1		Infraröd sensor 1
2		Trådlös knappsats	1
3		Larmlampa	1
4		Elektriskt lås	1
5		Förvaringsbatteri	2

På grund av skillnaden i installationsmiljö tillhandahåller vårt företag inte installationstillbehör för att fixa och ansluta portöppnare och vägg. Vänligen förbered dessa installationstillbehör enligt den faktiska situationen på plats.

1. Tekniska parametrar

Modell MSW-GDOOR-005B
Strömkälla 230V~/50Hz
Motor kraft	30 W
Portens rörelsehastighet	18~22s/90°
Max. enbladig vikt	200 kg
Max. enbladig längd	2 m
Max. tvinga	2200 N
Max. kolvslag	32 cm
Fjärrkontroll avständ	≥30 m
Fjärrkontrollläge Enkel-/fyrknappsläge
Förvaringsbatteri (tillval)	DC24V (4,5Ah eller 9sAh)
Ljud ≤≤58 dB
Maximalt antal fjärrkontroller som stöds	32 st
Fjärrfrekvens 433,92 MHz
Arbetstemperatur -20°C - +70°C
Paket vikt 10 kg

4. Installationsritning

1 - Solpanel
2 - Batterilåda
3 - Styrbox
4 - Larmlampa
5 - Trådlöst tangentbord (utanför väggen)
6 - Gate drive
7 - Infraröd sensor
8 - Portöppnare
9 - Elektriskt läs
10 - Limit Stopper

MSW-GDOOR-005B slaggrindsöppnare är användbar för enbladig grindvikt mindre än 200 kg och längden kortare än 2m. Körläget använder planetväxellåda för att kombineras med skruvstångsväxellådan. Denna portöppnare måste installeras inuti höljet eller gården för skydd.

5. Verktyg som behövs för standardinstallation

	Nr 6 insexnyckel		Andenivå
	Slitsad skruvmejsel		Tejp
	Stjärnskruvmejsel		Justerbar skiftnyckel X 2
	Kläckningspenna

Obs: kablarna måste vara lämpliga för utomhusbruk.

6. Kabellista

Kabelapplikation Kabelmaterial Max Längd
1	Kabel till 220V kontrollboxens strömförsör jning	3 × 2,5 mm^2 (> 30m) 3 × 1,5 mm^2 (< 30m)	Obegränsat
2	Kabel till portöppnarens strömförsörjning	2 × 1,5 mm^2	15m
3	Kabel för infraröd sensor	2 × 0,5 mm^2	10m
4	Kabel till larmlampa	2 × 0,5 mm^2	10m
5	Kabel av ellås	2 × 0,5 mm^2	10m
6	Förlängningskabel till ackumulatorbatteri	2 × 1,5 mm^2	10m
7	Kabel för solenergi	2 × 1,5 mm^2	10m

På grund av olika installationsmiljöer behöver installatören förbereda strömkablar för kontrollbox och för portöppnare.

Obs: kabeluttaget ska vara nedåtriktat för att förhindra att regnvatten kommer in i

7. Riktning för portöppning

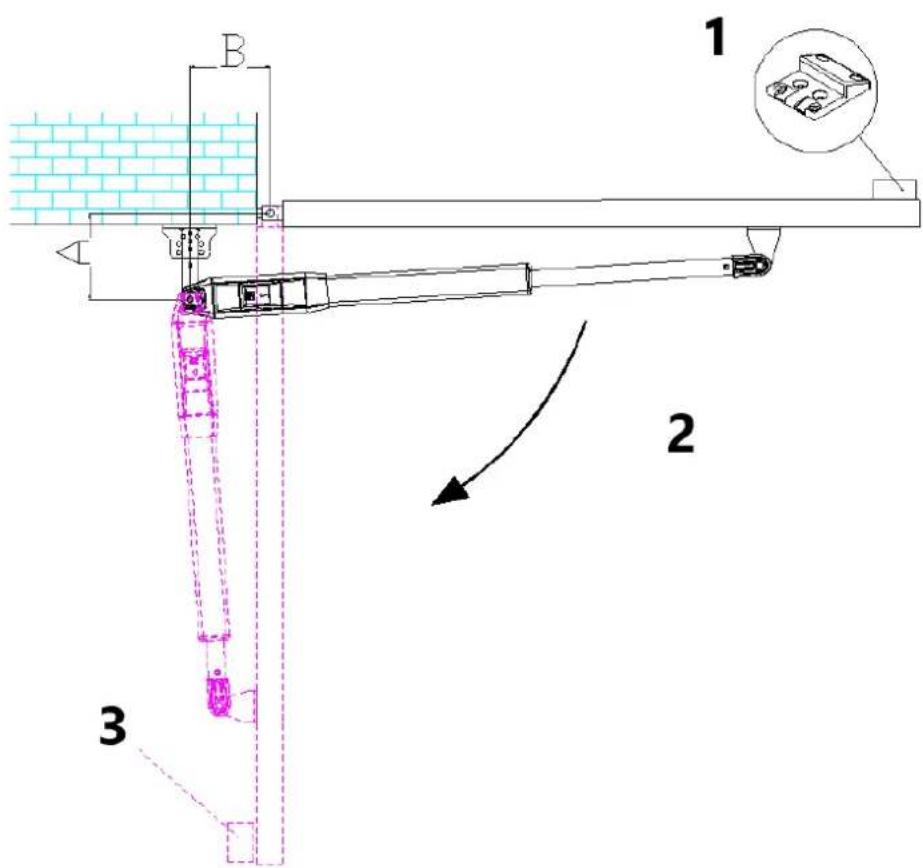

7.1 Porten öppnas inåt

B 1 2 3

figur 2

1 - Gränsstopp
2 - Portöppningsriktning
3 - Säkerhetsstoppare

Rekommenderad installationsstorlek:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120 mm	101^	108.5^	115^	110^	100.5^	94.5^
140 mm	99.5^	106.5^	112.5^	101^	94^
160 mm	98.5^	104.5^	101.5^	93^
180 mm	97.5^	103^	92^
200 mm	97^	90.5^

Obs: Om intervallet mellan porten och väggen är för litet eller om det har störningar efter att porten har öppnats helt, vänligen installera en portsäkerhetspropp (förberedd av användaren) för att förhindra personskador eller skador på egendom.

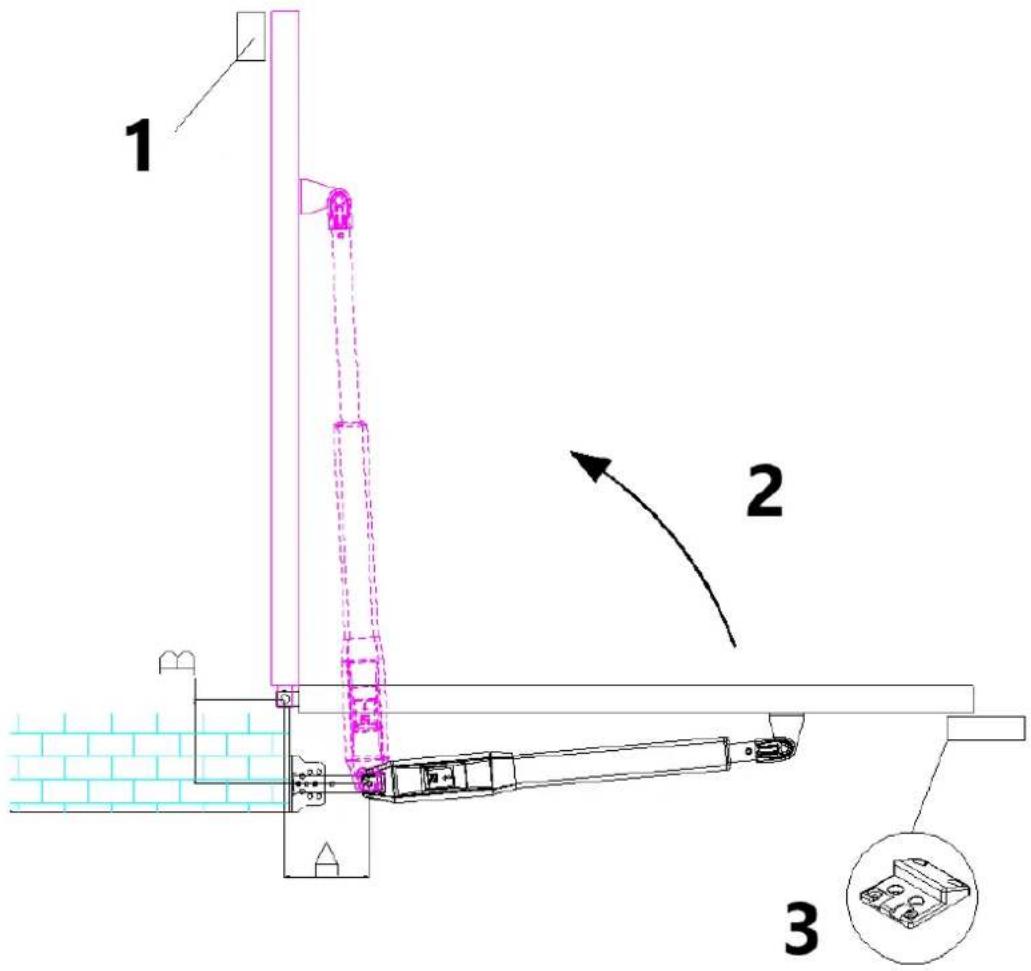

7.2 Porten öppnas utåt

1 2 3

Figur 3

1 - Säkerhetsstoppare
2 - Portens öppningsriktning
3 - Gränsstopp

Rekommenderad installationsstorlek:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	101^	99.5^	98.5^	97.5^	97^
120 mm	111.5^	108.5^	106.5^	105^	103^	100.5^
140 mm	118.5^	115^	112.5^	106^	96.5^
160 mm	121^	110^	101.5^	93.5^
180 mm	106^	98.5^	92^
200 mm	96.5^	90.5^

Obs: Om intervallet mellan porten och väggen är för litet eller om det har störningar efter att porten har öppnats helt, vänligen installera en portsäkerhetspropp (förberedd av användaren) för att förhindra personskador eller skador på egendom.

Om det finns tillräckligt med utrymme mellan porten och väggen efter att porten har öppnats helt, är säkerhetsstopp inte ett måstealternativ. (Motorn stannar efter att den har blockerats)

8.1 Förberedelse före huvudmaskininstallation

a) Innan du installerar portöppnaren, vänligen bekräfta att portarna installerades korrekt, se till att porten kan manövreras manuellt smidigt och att gränsstoppet effektivt kan förhindra att porten fortsätter att röra sig.
b) Håll ett avstånd på 15-20 mm mellan de två svängarna för att installera det elektriska låset. Om elektriskt lås inte krävs, behöver du inte ta hänsyn till avståndet mellan de två gungningarna;
c) Den rekommenderade monteringshöjden för de två huvudmaskinerna är cirka 300 \~ 800 mm över marken, och se till att det finns pålitliga fasta punkter för montering av fästen.

Kabelgrävning

För att säkerställa normal drift av portöppnaren och skydda kabeln från skador, använd två PVC-rör för att gräva ner motor- och strömkablarna och styrkablarna separat. Ett PVC-rör för motor- och kraftkablar, det andra för styrkablar.

Monteringsfästen fixering

För att installera MSW-GDOOR-005B-huvudmaskinerna ordentligt, rekommenderas att du använder expansionsskruvarna för att fixera monteringsfästena.

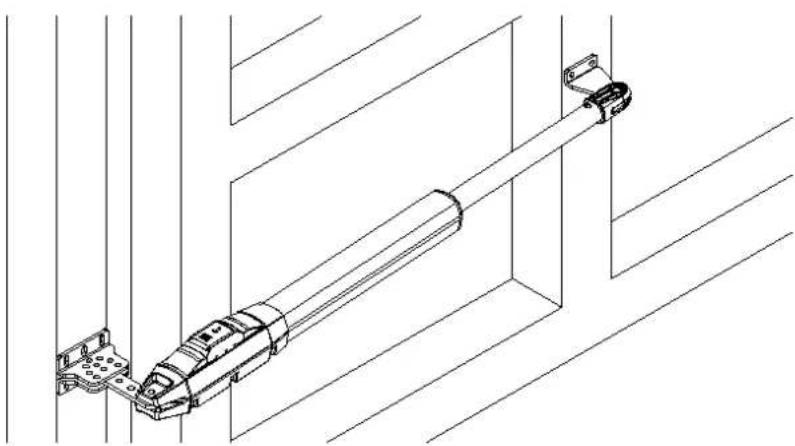

8.2 installation av tillbehör

A) Innan du installerar huvudmaskinerna, vänligen installera väggfästet på väggen först, fixera sedan anslutningsfästet, installera slutligen det främre monteringsfästet på porten.

Obs: Mät efter lutning innan du fixerar för att säkerställa att det främre monteringsfästet och anslutningsfästet är i samma nivå.

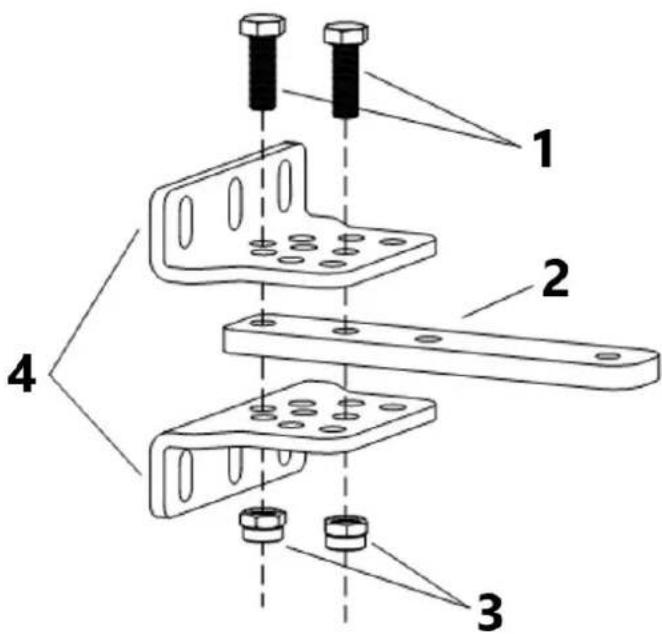

Anslut anslutningsfästet och två väggfästen, se figur 5.

1 - Skruv M8x25
2 - Anslutningsfäste
3 - Självlåsande mutter M8
4 - Väggfästen

B) Anslutningsfästet och väggfästet kan anslutas enligt olika förhållanden, se figur 6.

Bild 6

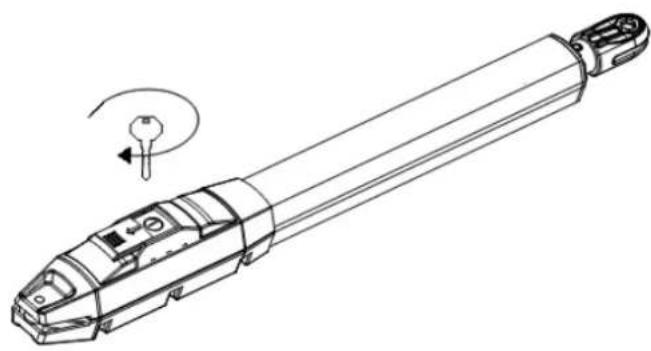

C) Lås upp de två huvudmaskinerna före installationen. Upplåsningsmetod: Öppna luckan för manuell frigöring, sätt i manuell frigöringsnyckel, vrid nyckeln tills den släpps, som visas i figur 7, vrid sedan teleskoparmen, du kommer att upptäcka att den lätt sträcks för hand.

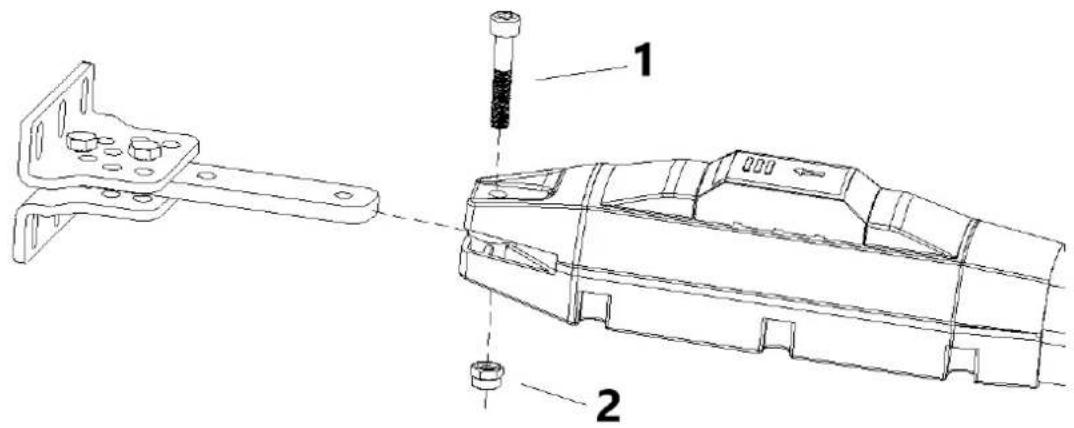

D) Anslut huvudmaskinen med anslutningsfästen med skruv och mutter som visas i figur 8.

1 - Skruv M8x45
2 - Självlåsande mutter M8

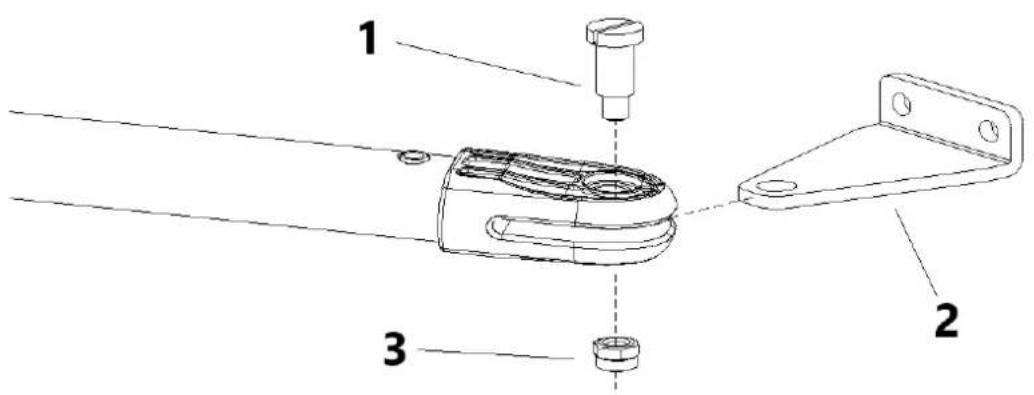

E) Som visas i figur 9 nedan, anslut väggfäste med vägg enligt markerad position. Anslut sedan huvudmaskinen med väggfästet med skruv och mutter. (Använd vattenpass för att säkerställa att installationen är jämn.)

1 - Monteringsskruv (kort)
2 - Monteringsfäste fram
3 - Självlåsande mutter M8

- För att garantera säkerheten och skydda maskinerna, vänligen installera en grindstoppare vid öppet gränsläge när grinden öppnas utåt för att förhindra att grinden rör sig för långt. Under tiden, för att de två svängarna ska kunna närma sig sitt exakta gränsläge, installera ett gränsstopp

vid det stängda gränsläget (som visas i figur 3). På samma sätt, när grinden öppnas inåt, installera ett gränsstopp i det stängda gränsläget (som visas i figur 2).

• Innan du installerar huvudmaskinen, se till att huvudmaskinen och komponenterna har god mekanisk prestanda och att porten kan manövreras manuellt flexibelt.
• En styrenhet kan valfritt driva en huvudmaskin eller två huvudmaskiner.
• Jordfelsbrytare måste installeras där grindens rörelse kan ses, och den lägsta monteringshöjden för kontrollboxen bör vara över 1,5 m för att undvika att barn berörs.
• Efter installationen, kontrollera om den mekaniska egenskapen är bra eller inte, om grindens rörelse är flexibel eller inte efter upplåsning och om den infraröda sensorn (tillval) är installerad korrekt och effektivt.

9. Kabeldragning och felsökning

9.2 Styrkortsritning och instruktioner

NIM/ON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Bild 12

Terminal Beskrivning
1. AC24VIN	24VAC strömförsörjning
2. +SOLAR- Solenergiingång
3. +BATT-	24V batteriingång
4. TVINGA Motständskraft
5. SAKTA NER	Långsam stoppsträcka
6. FART	Rörelsehastighet
7. MOTOR1 Motor1 Utgång
8. MOTOR2	Motor2-utgång
9. -LOCK+	Elektriskt låsutgång
10. -BLK+	Larmlampautgång (Obs: var uppmärksam på negativa och positiva.)
11. +24V	24V utgång positiv
12. +12V	12V utgång positiv (ingen utgång i viloläge)
13. EM1	Motor1 Hallsensor effektuttag
14. LM1	Motor1 Hallsensor gränssignalingång
15. EM2	Motor2 Hall Sensor Effektuttag
16. LM2	Motor2 Hall Sensor Limit Signal Input
17. PH	Fotosensoringång aktiv
18. PED	Ingång för enkel grind/fotgängarläge aktiv
19. OSC	Enkanalsingång aktiv
20. MYRA	Antenn
21. COM	Allmänning
22. SIG	Signalen stängs normalt först efter att dörren är på plats

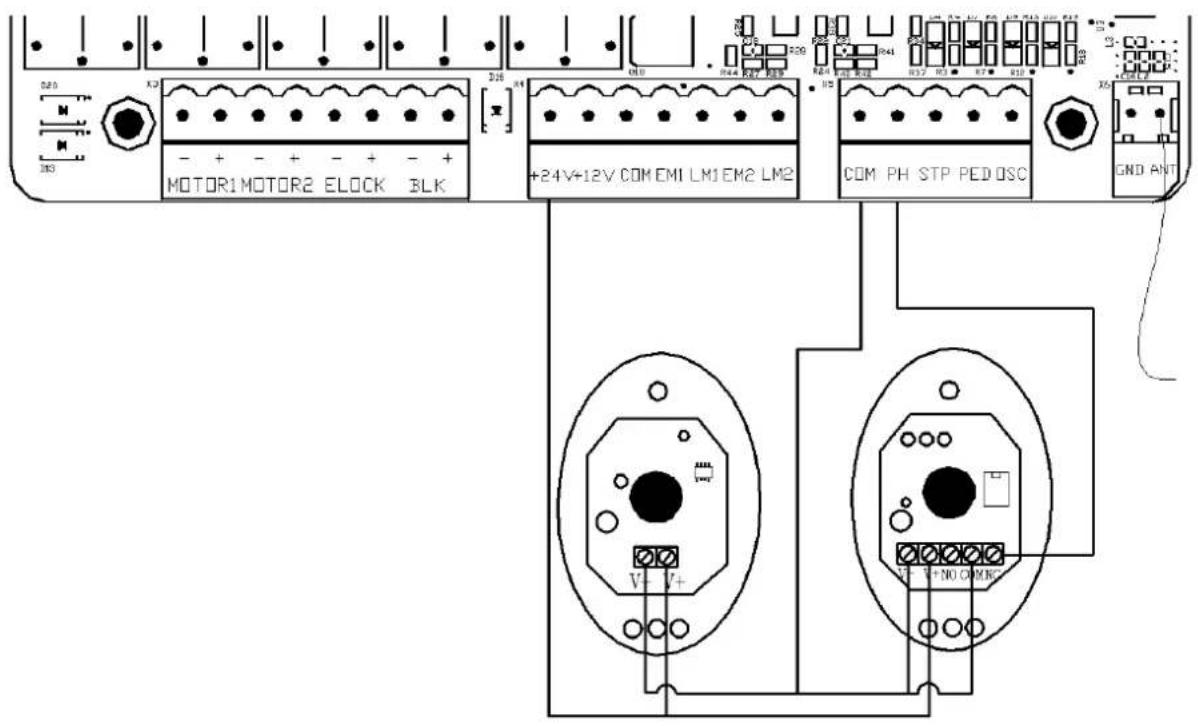

Instruktioner för kabeldragning för fotosensor

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EMI LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Bild 13

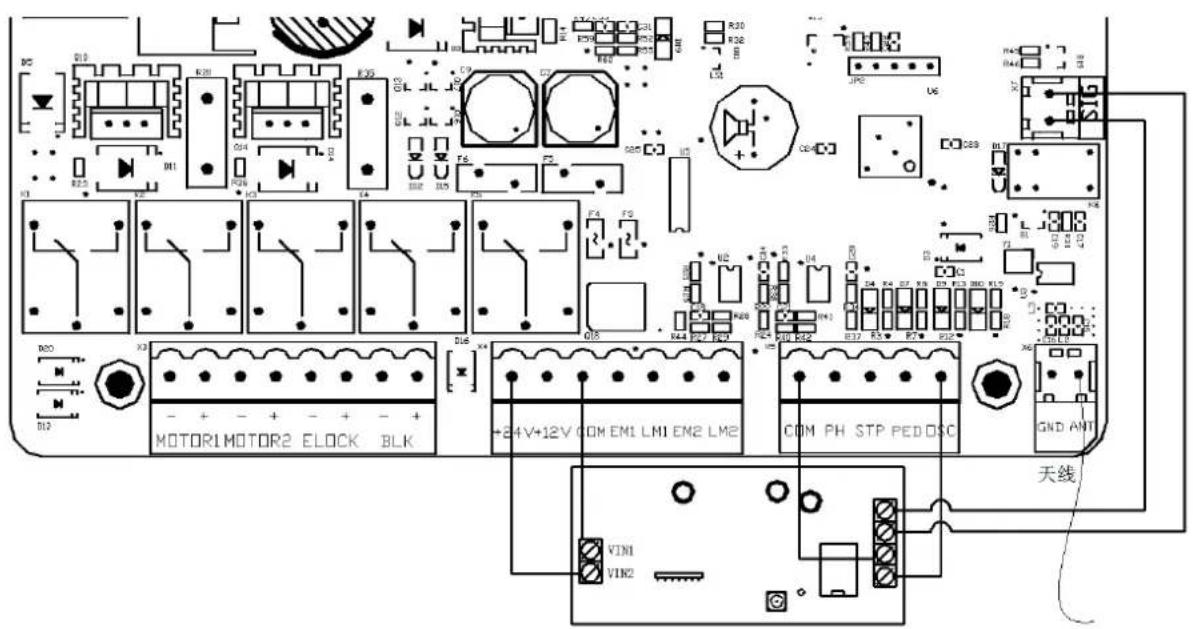

Kabelinstruktioner för WIFI-modul

B2 R10 R20 R30 R40 R50 R60 R70 R80 R90 R100 R110 R120 R130 R140 R150 R160 R170 R180 R190 R200 R210 R220 R230 R240 R250 R260 R270 R280 R290 R300 R310 R320 R330 R340 R350 R360 R370 R380 R390 R400 R410 R420 R430 R440 R450 R460 R470 R480 R490 R500 R510 R520 R530 R540 R550 R560 R570 R580 R590 R600 +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT 天线

WIFI Module(24VDC)

Bild 14

9.3 Digital skärminställning

När styrkortet fungerar kan användarna kontrollera portöppnarens funktionsläge via digital skärm på styrkortet.

: ingen ingång;

: under öppningstillständ;

: under stängningstillständ;

: manuellt läge;

: reseinställning;

9.4 Rörelseinställning (MYCKET VIKTIGT)

Vid den första installationen av grindöppnare måste installatören ställa in öppna och stängda gränslägeslägen för körning.

9.4.1 Programmera rörelsen i nödläge

Öppna båda sidor av grinden och läs kopplingen och tryck och håll sedan in "+"-knappen på kontrollkortet tills den digitala skärmen visar "SU". Efter detta steg kommer grinden först att springa mot stängningsriktningen och stanna, och sedan öppnas grinden automatiskt. När de två svängportarna är helt öppna stängs grindarna automatiskt för andra gången, och färdinställningen kommer att slutföras när portarna stängs. Om avständet för start av låg hastighet för grinden inte är lämpligt, justera knappen "SLOW DOWN" för att ändra avständet.

Notera:

Kabeldragning: den svarta ledningen till huvudmotor 1 är ansluten till vänster sida av MOTOR1; Den bruna kabeln på värd 1 ansluts till höger sida av MOTOR1. Den svarta kabeln på huvudmotor 2 ansluts till vänster sida av MOTOR2; Den bruna kabeln till huvudmotor 2 ansluts till höger sida av MOTOR2.
I enkeldörrsläge ansluter värden till MOTOR1.
☐ Om grinden plötsligt stannar under rörelseinställning, vänligen öka motständskraften.
Om grinden inte stannade när den möter hindren under rörelseinställning, vänligen minska motständskraften på lämpligt sätt.
☐ Installatören måste göra om rörelseinställningen efter att ha ändrat "SPEED"-trimmern.

9.5 Trimmerinställning

Hinderkänslig trimmer

Att justera hindrets känslighet -- vrid medurs för att öka, moturs för att minska hindrets känslighet. Om det finns miljöeffekter, såsom kraftig vind, justera trimmern efter miljön.

För att justera avståndet i långsam hastighet -- vrid medurs för att öka, moturs för att minska avståndet med långsam hastighet. Vänligen ställ inte in mycket kort avstånd i långsam hastighet för att undvika grindkollisionen.

Gate Moving Speed Trimmer

För att justera portens rörelsehastighet -- vrid medurs för att accelerera, moturs för att sakta ner. Trimmern kan justeras för att ändra öppnings- och stängningstiden. Denna justering måste avslutas innan färdinställning.

Vridning moturs: minska

Vridning medurs: öka

TVINGA

Hinderkänslig trimmer

SAKTA NER

9.6 Lägga till fjärrkontroll och ta bort fjärrkontroll

9.6.1 Lägga till fjärrkontroll

Tryck och håll "-" -knappen, larmlampan fortsätter att blinka och digital skärm visar fjärrkontrollläge -- "PO" -- två svänggrindar enkanalsläge; "Pd" -- engrinds fyra-kanalsläge; Tryck på knappen på fjärrkontrollen som ska läggas till, den digitala skärmen visar numret på nuvarande sparade fjärrkontroller, sedan är fjärrkontrollinlärningen slutförd. (Standardinställningen för ny ihopkopplad fjärrkontroll kontroll är två svänggrindar enkanalsläge).

9.6.2 Ta bort fjärrkontrollen

Skriv in "AE" på den digitala skärmen och välj sedan "rE" för att radera fjärrkontrollerna.

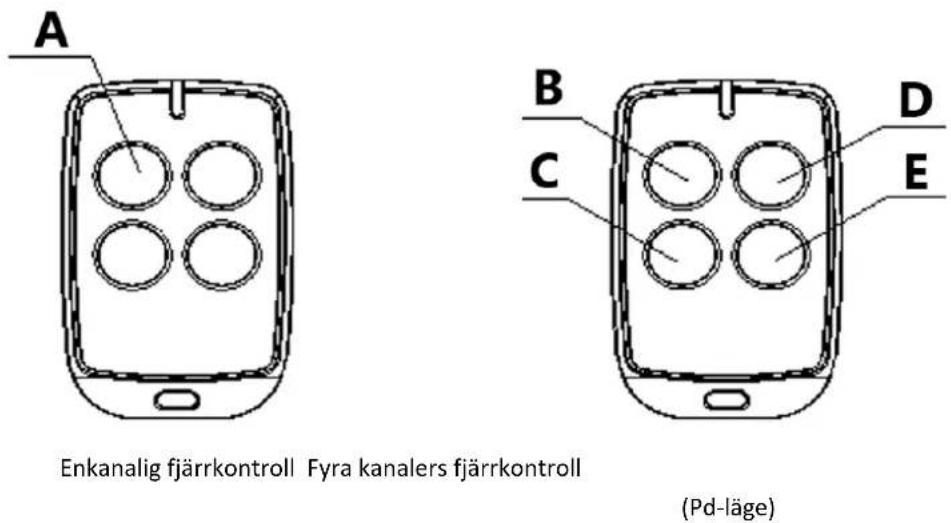

A Enkanalig fjärrkontroll Fyra kanalers fjärrkontroll B C D E (Pd-läge)

Bild 16

1 - Öppna/Stäng/Stopp
2 - Öppen
3 - Sluta
4 - Stänga
5 - Enkel port

9.6.3 Särskild fjärrkontrollknapp

Tryck och håll ned kombinationstangenterna för 5S.

C(stopp)+D(enkel grind) kombinationstangent -- gå in i fjärrkontrollinlärning.

9.7 Styrkortsinställningar

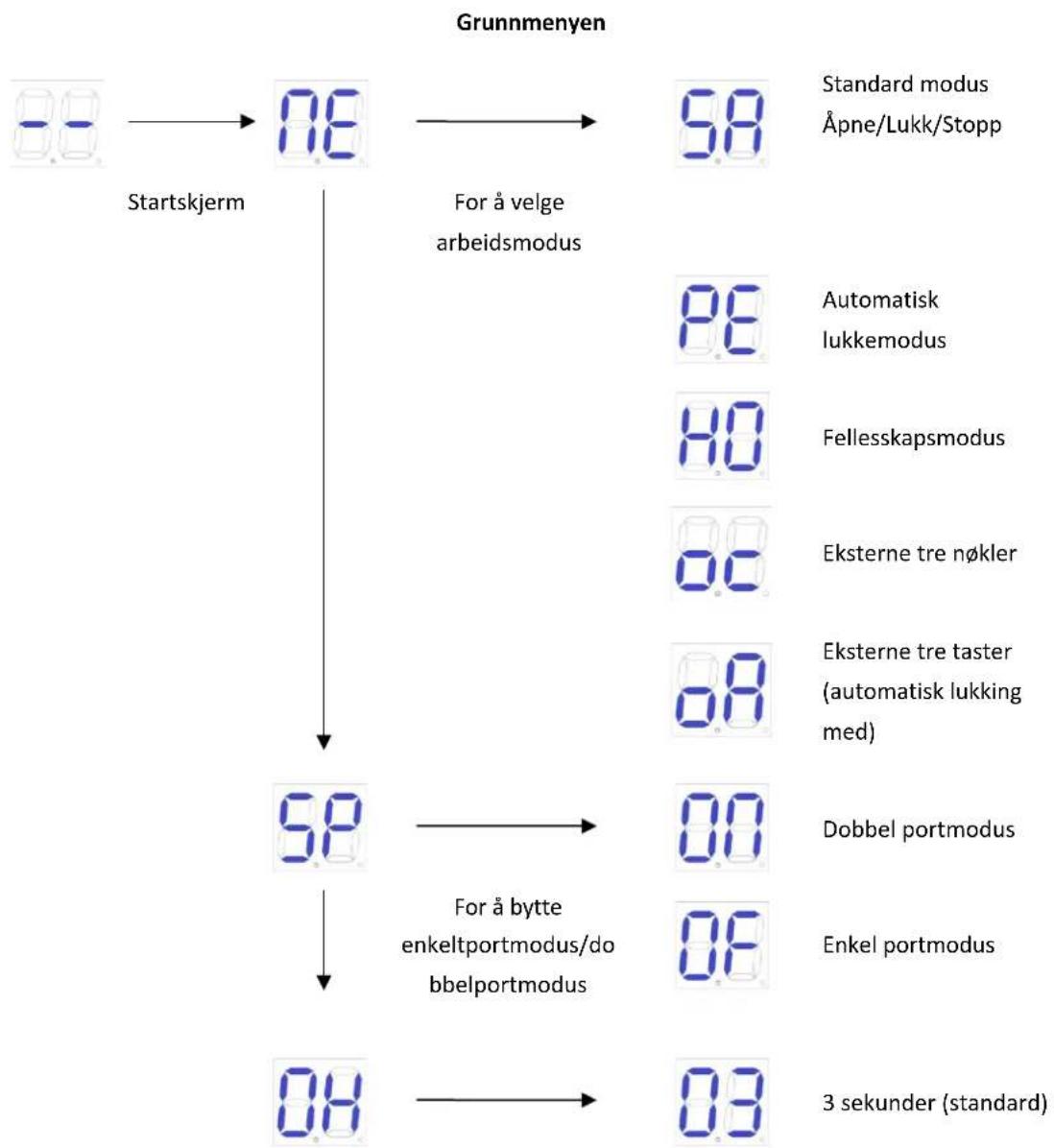

9.7.1 Basmeny

Tryck på "PROG" för att komma till basmenyn;

Digital skärm visar “NE”, välj andra funktioner i denna meny med “+” och “-” knapparna.

Tryck på "SET" för att bekräfta eller för att gå in i undermenyn.

För att lämna menyn, tryck på "PROG".

Om inget kommando under en minut stängs menyn automatiskt.

Basmeny

		StandardlägeÖppna/Stäng/Stopp
Inledande skärm	För att väljaarbetsläge
		Automatisktstängningsläge
		Gemenskapsläge
		Externa tre nycklar
		Externa tre nycklar(automatisk stängningmed)
		Dubbla grindar läge
	För att byta läge meden grind/läge meddubbla grindar	Enkelgrindsläge
		3 sekunder (standard)
idsintervall föröppen grind

Lågförbrukningsläge

9.7.2 Grundmenyinstruktion

MenyTryck på "PROG" för att komma till basmenyn .	AlternativTryck på "+" (upp) eller "-" (ner) för att välja;Tryck på "SET" för att bekräfta.	Standard/Uppmärksam het
	Standardläge; O/C/S(Öppna/Stäng/Stopp).O/S/C standardläge med automatisk stängningsfunktion. När porten öppnas stängs den automatiskt efter automatisk stängningstid. Om ett "stäng porten"-kommando skickas under den automatiska stängningstidens väntetid, kommer den automatiska stängningsfunktionen att avbrytas.Gemenskapsläge (med automatisk stängningsfunktion). När porten öppnas, kommer inga portkommandon att svaras förrän den stängs automatiskt. Om användaren skickar grindkommando under stängningsprocessen kommer porten att öppnas igen. Om ett grindkommando skickas under den automatiska stängningsväntetiden kommer denna väntetid att räknas om. Om porten inte stängs helt under mer än tio gånger i följd kommer den automatiska stängningsfunktionen att avbrytas och porten stängs genom att återsända kommandot för portstängning. Observera att i community-läge har porten fortfarande den automatiska stängningsfunktionen vid möte med hinder.
Arbetsläge		Standardläge;O/C/S(Öppna/Stäng/Stopp).
	Externa tre nycklar (öppna/stäng/stopp) Externa tre tangenter o/p/s (Automatisk stängning med)
Single Gate/Dual Gates Switch	Dubbla grindar läge (standard). Enkelgrindsläge.	Dubbla grindar läge.
Öppna portens tidsintervall	00-10: Tidsintervallet för öppen grind är 0-10 sekunder (standard 3 sekunder). Om intervallet är kortare än 2 sekunder kan det elektriska låset inte användas.	3 sekunder.
Automatisk stängningstid	Automatisk stängningstid kan ställas in som 15 (standard), 30, 60, 90 sekunder.	15 sekunder.
Fjärrkontrollläge	Dubbla grindar enkanalsläge.Fyrkanalsläge.Single gate enkanalsläge.Ta bort alla parade fjärrkontroller	Dubbla grindarenkanalsläge.
Lågförbrukningsläge	Lågförbrukningsläge påNär det inte finns någon åtgärd på startskärmenkommer styrkortet automatiskt att gå in ilågförbrukningsläget efter 1 minut.Lågförbrukningsläge av	Lågförbrukningsläge på

9.7.3 Avancerad menyinstruktion

Tryck länge på "PROG" i 2 sekunder för att komma till avancerad meny.

Digital skärm visar "TL", tryck på "+" (upp) eller "-" (ner) för att välja;

Tryck kort på "SET" för att bekräfta eller för att gå in i undermenyn.

Tryck kort på "PROG" för att avsluta.

Om inget kommando under en minut stängs menyn automatiskt.

    I["Larmlampan lyser normalt"] --> J["00"]
    K["Larmlampan blinkar normalt"] --> L["81"]
    M["MSW-GDOOR-003B"] --> N["00"]
    O["MSW-GDOOR-002B"] --> P["81"]
    Q["MSW-GDOOR-005B"] --> R["02"]
    S["Porten öppnas inåt"] --> T["10"]
    U["Porten öppnas utåt"] --> V["00"]
    W["Avinitiera"] --> X["06"]
    Y["Fullständig initiering"] --> Z["00"]

9.7.4 Avancerad menyinstruktion

MenyTryck länge på "PROG" i 2 sekunder för att komma till basmenyn.	AlternativTryck på "+" (upp) eller "-" (ner) för att välja; Tryck på "SET" för att bekräfta.	Standard/Uppmärksamhet
Restidsjustering	Tid för gate1Tid för gate2Tidsfinjustering av gate 1Tidsfinjustering av gate 2	Efter automatisk inlärning, om slaget inte är idealiskt, kan det justeras manuellt. Ju kortare tid under motståndsgränsen, desto längre retardationsavständ för dörren. Och i Hall-gränsen, ju kortare tid, desto kortare dörrrörelse.
Fotosensor	N/C; fotosensor är normalt på.(Standard)NEJ; fotosensorn är normalt avstängd.	NEJ; fotosensor normalt på.
Elektriskt lås	Ellås är normalt på. (Standard)Ellås är normalt avstängt.	Ellås normalt på.
	Omvänt tryckläsläge avOmvänt tryckläsläge på(När det elektriska låset startas kommer M1 att köra en bit i riktning mot dörren för att förhindra att det elektriska låset fastnar och inte går att öppna.)	Omvänt tryckläsläge
Larmlampa	Larmlampan lyser normalt. 24V strömförsörjning. (Standard)Larmlampan blinkar normalt. 24V strömförsörjning.	Larmlampan lyser normalt. 24V strömförsörjning.
Val av portöppnare	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (standard)MSW-GDOOR-004B	MSW-GDOOR-005B.
Dörrens riktning	Porten öppnas inåt (standard)Porten öppnas utåt	Porten öppnas inåt
Fabriksinställning	Avbryt fabriksinställningen.Fabriksinställning slutförs.

10. Andra

10.1 Underhåll

Kontrollera om grinden fungerar normalt varje månad.

För säkerhets skull föreslås varje grind vara utrustad med infrarött skydd, och regelbunden inspektion krävs också.

Före installation och drift av portöppnaren, läs alla instruktioner noggrant.

Vi förbehåller oss rätten att ändra instruktionen utan föregående meddelande.

10.2 Felmeddelande

Fel som kan uppstå när dörren fungerar som den ska

Fel indikation	Orsak till fel	Lösning
	Dörr 1 Hindrad i öppningen	1. Kontrollera om det finns hinder vid öppning av dörr 12. Justera motståndskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Dörr 2 Hindrad i öppningen	1. Kontrollera om det finns hinder vid öppning av dörr 22. Justera motståndskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Dörr 2 stängs med svårighet	1. Kontrollera om det finns hinder när dörr 1 är stängd2. Justera motståndskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Dörr 2 stängs med svårighet	1. Kontrollera om det finns hinder när dörr 2 är stängd2. Justera motständskänsligheten på lämpligt sätt3. Öka retardationsavståndet på lämpligt sätt
	Infraröd frånkoppling	1. Kontrollera statusen för den infraröda inställningen2. Om det finns oklusioner i det infraröda
	Dörr 1 stängs före dörr 2	1. Lär dig om din resplan2. Justera öppningstidsintervallet
	Motorn fungerar för länge	1. Kontrollera om du har slutfört resplanen2. Skada på 'Hall'-komponenten
	Ingen studieväg Slutför resan igen

10.3 Felsökning

Problem	Möjliga orsaker	Lösningar
Porten kan inte öppnas eller stängas normalt och displayen lyser inte.	1. Strömmen är avstängd.2.Säkringen är bränd.3. Styrkortets strömledningar med problem.	1. Slå på strömförsörjningen.2.Kontrollera säkringen, byt säkring om den är bränd.3. Anslut ledningar enligt instruktionerna.
Porten kan öppnas men inte stängas.	1. Fotocellkabel med problem.2. Fotocellsmontering med problem.3. Fotocell blockeras av objekt.4. Hindrets känslighet är för hög.	1.Om du inte ansluter fotocell, se till att 5 och 6, 5 och 7 kortsluter; Om du ansluter infraröd sensor, se till att kabeldragningen är korrekt och att fotocellen är NC2. Se till att fotocellens monteringsposition kan justeras inbördes.3.Ta bort hindret.4. Minska känsligheten för hinder.
Fjärrkontrollen fungerar inte.	1. Batterinivån på fjärrkontrollen är låg.2. Fjärrkontrollinlärning är inte slutförd.	1.Byt batteri i fjärrkontrollen.2. Genomför fjärrkontrollinlärning igen.
Tryck på OPEN,CLOSE-knappen, grinden rör sig inte, motorn låter.	Portrörelsen går inte smidigt.	Enligt den faktiska situationen för att justera motorn eller grinden.
Läckagebrytare har löst ut.	Kortslutning av strömförsörjningsledning eller kortslutning i motorledning.	Kontrollera ledningarna.
Fjärrkontrollens arbetsavständ är för kort.	Signalen är blockerad.	Anslut extern mottagarantenn, 1,5 meter över marken.
Porten flyttas till mittläget för att stanna eller backa.	1. Motorns uteffekt räcker inte.2. Hindrets känslighet är för hög.3.Gate möter hinder.	1.Kontrollera om transformatoreffekten är normal, om inte, byt transformator.2.Justera TR2.3.Ta bort hindret.
