BRUGSANVISNING GDOOR-005B MSW

Bemærk at denne brugervejledning er maskinoversat. Skønt der er blevet gjort en stor arbejdsindsats for at få oversættelserne så præcise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstatning for en menneskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforståelser som følge af maskinelle fejloversættelser Såfremt der opstår tvivl om meningen, henviser vi til den engelske brugsanvisning da dette er den officielle version.

Kære brugere,

Tak, fordi du valgte dette produkt. Læs venligst manualen omhyggeligt, før du samler og bruger den. Du må ikke udelade manualen, hvis du sender dette produkt til en tredjepart.

1. Sikkerhedsinstruktioner

• Læs venligst denne manual omhyggeligt før installation, da den indeholder vigtige oplysninger om installation, brug, vedligeholdelse og sikkerhed.
• Enhver udefineret handling i henhold til denne vejledning er ikke tilladt, og forkert brug kan beskadige produktet og endda forårsage personskade eller tab af ejendom.
• For at tage højde for den mulige fare under installationen eller brugen af svingdørsoperatøren, skal installationen være i nøje overensstemmelse med konstruktionsstandarden og den elektriske driftsprocedure.
• Før installationen skal du sørge for, at den anvendte strømspænding stemmer overens med dette produkts forsyningsspænding. Kontroller, at lækagebeskyttelsesafbryderen er installeret, og at jordforbindelsen er korrekt.
• Tjek venligst, om der kræves yderligere udstyr eller materialer for at opfylde de specifikke krav.
• Bortskaffelse af emballagemateriale skal ske i overensstemmelse med de lokale regler.
• Du må ikke udskifte andre dele end dem, der er defineret i denne vejledning. Enhver udefineret ændring kan forårsage fejlfunktionen. Eventuelle skader på produktet, der opstår som følge heraf, er uden for virksomhedens ansvar.
• Undgå at lække vand eller andre væsker ind i controlleren eller andre åbne enheder. Afbryd straks strømmen, hvis et af de nævnte tilfælde opstår.
• Hold venligst dette produkt væk fra varme og åben ild. Fordi det kan beskadige komponenterne, forårsage fejl eller andre farer.
• Sørg for, at der ikke kører køretøjer, passagerer eller genstande igennem, mens svingporten kører.
• Anti-klip udstyr som infrarød beskyttelsesafbryder skal installeres for at undgå personskader og tab af ejendom. Virksomheden er ikke ansvarlig for skader eller ulykker, der opstår som følge heraf.
• Installation, brug og vedligeholdelse af dette produkt skal udføres af fagfolk.

Børn må ikke røre ved betjeningsenhederne eller fjernsenderne.
- Et advarselsskilt skal placeres et sted på svingporten i henhold til den nationale standard.
- Opbevar venligst denne vejledning korrekt til fremtidig brug.

1. Pakkeliste (standard)

Nr.	Figur Navn Antal
1		Hovedmaskine 2
2		Elboks 1
3		Manuel udløserknap 2
4		Fjernbetjening 2
5		Vægbeslag 4
6		Monteringsbeslag foran 2
7		Forbindelsesbeslag 2
8		Skrue M8X25	4
9		Monteringsskrue (kort)	2
10		Skrue M8×45 2
11	[8×6H]	Selvlåsende møtrik M8 8
12		Grænsestop 1

Pakkeliste (valgfri)

Nr.	Figur Navn Antal
1		Infrarød sensor 1
2		Trådløst tastatur 1
3		Alarmlampe 1
4		Elektrisk lås	1
5		Opbevaringsbatteri	2

På grund af de forskellige installationsmiljøer leverer vores firma ikke installationstilbehør til at fastgøre og forbinde portåbnere og væg. Forbered venligst dette installationstilbehør i henhold til den aktuelle situation på stedet.

1. Tekniske parametre

Model MSW-GDOOR-005B
Strømkilde 230V~ / 50Hz
Motorkraft	30W
Portens bevægelseshastighed	18~22s/ 90°
Maks. vægt for enkeltblad	200 kg
Maks. længde på enkeltblad	2 m
Maks. kraft	2200 N
Maks. stempelslag	32 cm
Afstand til fjernbetjening	≥30 m
Fjernbetjeningstilstand Tilstand med én eller fire knapper
Opbevaringsbatteri (ekstraudstyr)	DC24V (4,5Ah eller 9sAh)
Støj ≤≤58 dB
Maksimalt antal understøttede fjernbetjeninger	32 stk.
Fjernfrekvens 433,92 MHz
Arbejdstemperatur -20°C - +70°C
Pakkevægt 10 kg

4. Tegning af installation

1 - Solpanel
2 - Batteriboks
3 - Elboks
4 - Alarmlampe
5 - Trådløst tastatur (uden for væggen)
6 - Portdrev
7 - Infrarød sensor
8 - Portåbner
9 - Elektrisk lås
10 - Grænsestop

MSW-GDOOR-005B svingportåbner kan bruges til enkeltfløjede porte, der vejer mindre end 200 kg, og som er kortere end 2 m. Drivmekanismen anvender planetgear til at kombinere med skruestangstransmissionen. Denne portåbner skal installeres inde i indhegningen eller gården for at være beskyttet.

5. Nødvendigt værktøj til standardinstallation

	Nr. 6unbrakonøgle		Vaterpas
	Skruetrækkermed kærv		Tape
	Phillips-skruetrækker		Justerbar skruenøgleX 2
	Klækkepen

Bemærk: Kablerne skal være egnet til udendørs brug.

6. Liste over kabler

	Anvendelse af kabel	Kabelmateriale	Maks. Længde
1	Kabel til 220V-kontrolboksens strømforsyning	3×2,5 mm ^2 (>30 m)3×1,5 mm ^2 (<30 m)	Ubegrænset
2	Kabel til portåbnerens strømforsyning	2×1,5 mm ^2	15m
3	Kabel til infrarød sensor	2×0,5 mm ^2	10m
4	Kabel til alarmlampe	2×0,5 mm ^2	10m
5	Kabel til elektrisk lås	2×0,5 mm ^2	10m
6	Forlængerkabel til akkumulatorbatteri	2×1,5 mm ^2	10m
7	Kabel til solenergi	2×1,5 mm ^2	10m

På grund af forskellige installationsmiljøer skal installatøren forberede strømkabler til kontrolboksen og til portåbnere.

! Bemærk: Kabeludgangen skal være nedadrettet for at forhindre regnvand i at trænge ind i ledningen langs kablet.

7. Retning af portåbning

7.1 Porten åbner indad

B 1 2 3

Figur 2

1 - Grænsestopper
2 - Portens åbningsretning
3 - Sikkerhedsstop

Anbefalet installationsstørrelse:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	111.5^	118.5^	120.5^	108^	100.5^
120 mm	101^	108.5^	115^	110^	100.5^	94.5^
140 mm	99.5^	106.5^	112.5^	101^	94^
160 mm	98.5^	104.5^	101.5^	93^
180 mm	97.5^	103^	92^
200 mm	97^	90.5^

Bemærk: Hvis afstanden mellem lågen og væggen er for lille, eller der opstår interferens, när lågen er helt åben, skal du montere en sikkerhedsstopper til lågen (klargøres af brugeren) for at forhindre person- eller tingskade.

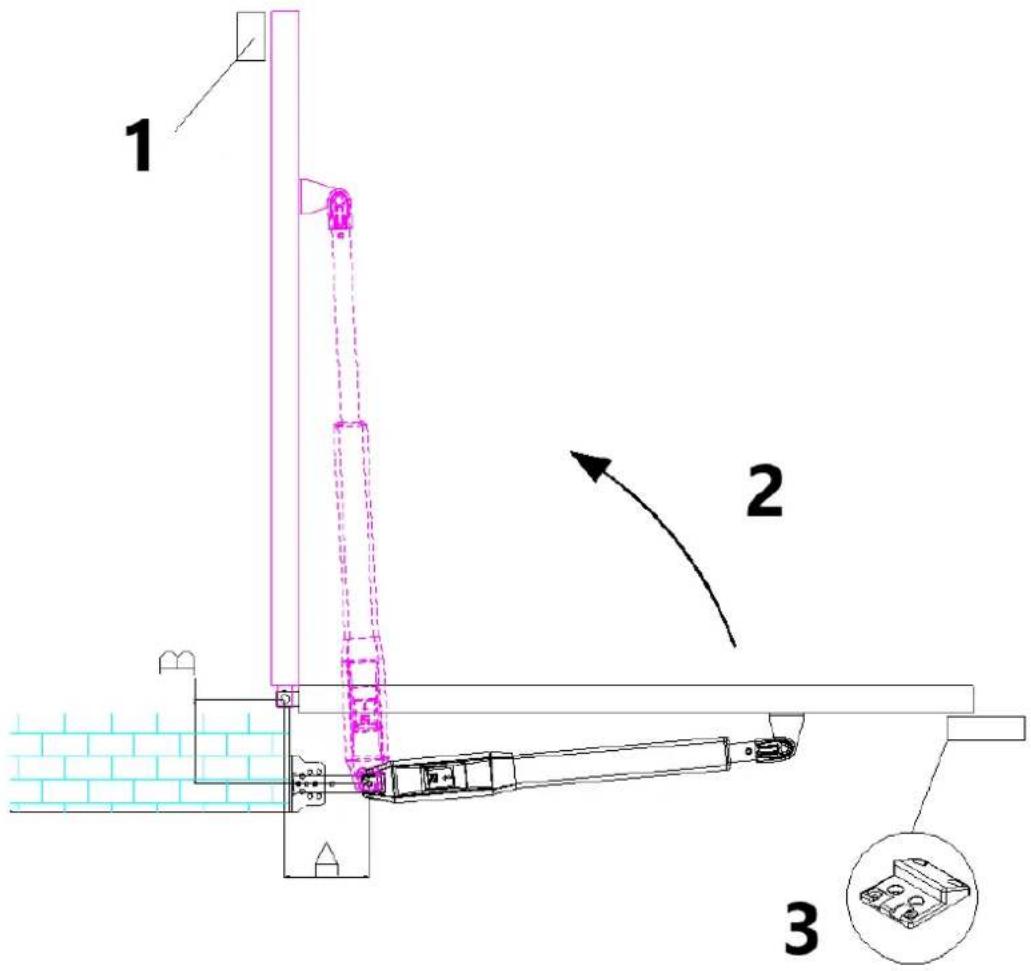

7.2 Porten åbner udad

1 2 3

Figur 3

1 - Sikkerhedsstop
2 - Portens åbningsretning
3 - Grænsestop

Anbefalet installationsstørrelse:

AB\A	100 mm	120 mm	140 mm	160 mm	180 mm	200 mm
100 mm	103^	101^	99.5^	98.5^	97.5^	97^
120 mm	111.5^	108.5^	106.5^	105^	103^	100.5^
140 mm	118.5^	115^	112.5^	106^	96.5^
160 mm	121^	110^	101.5^	93.5^
180 mm	106^	98.5^	92^
200 mm	96.5^	90.5^

Bemærk: Hvis afstanden mellem lågen og væggen er for lille, eller der opstår interferens, når lågen er helt åben, skal du montere en sikkerhedsstopper til lågen (klargøres af brugeren) for at forhindre person- eller tingskade.

Hvis der er plads nok mellem porten og væggen, når porten er helt åben, er sikkerhedsstopperen ikke et must. (Motoren vil stoppe, når den er blokeret)

8. Installationstrin

8.1 Forberedelse før installation af hovedmaskinen

a) Før du installerer portåbneren, skal du bekræfte, at portene er installeret korrekt, sikre, at porten kan betjenes manuelt uden problemer, og at grænsestopperen effektivt kan forhindre porten i at fortsætte med at bevæge sig.
b) Hold en afstand på 15-20 mm mellem de to gynger, når du installerer den elektriske lås. Hvis der ikke er behov for elektrisk lås, er det ikke nødvendigt at overveje afstanden mellem de to gynger;
c) Den anbefalede monteringshøjde for de 2 hovedmaskiner er omkring 300 \~ 800 mm over jorden, og sørg for, at der er pålidelige fastgørelsespunkter til monteringsbeslag.

Nedgravning af kabel

Fastgørelse af monteringsbeslag

For at installere MSW-GDOOR-005B-hovedmaskinerne solidt anbefales det at bruge ekspansionsskruerne til at fastgøre monteringsbeslagene.

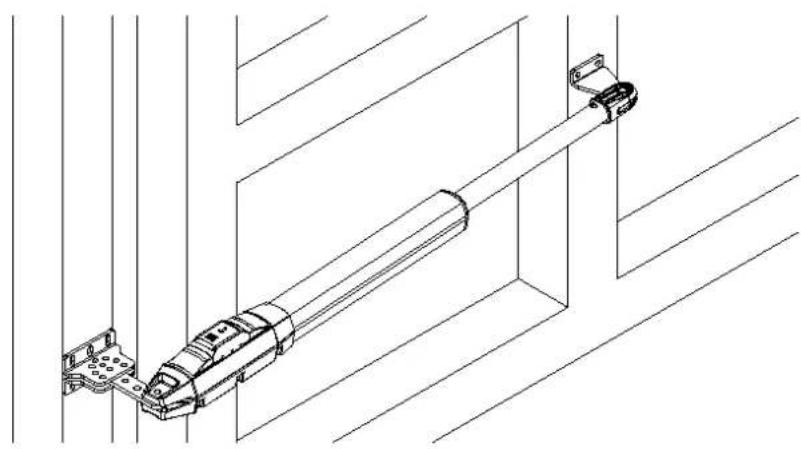

8.2 installation af tilbehør

A) Før du installerer hovedmaskinerne, skal du først montere vægbeslaget på væggen, derefter fastgøre forbindelsesbeslaget og til sidst montere frontmonteringsbeslaget på lågen.

Bemærk: Mål venligst hældningen før montering for at sikre, at det forreste monteringsbeslag og forbindelsesbeslaget er i samme niveau.

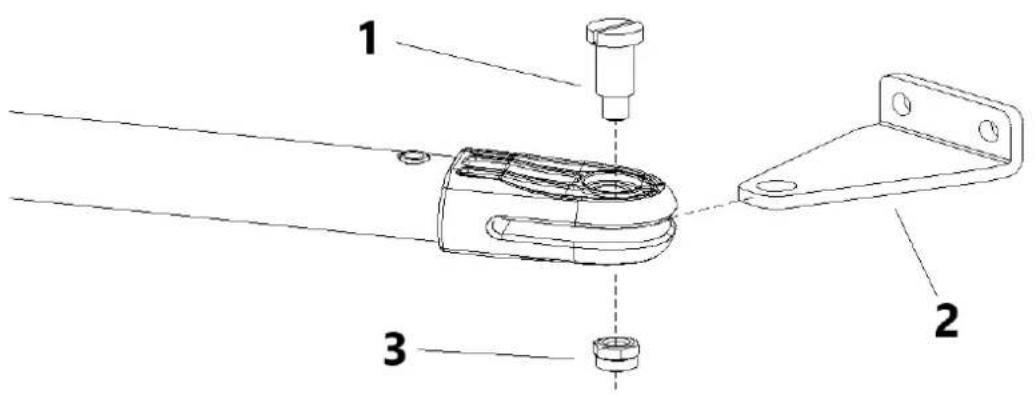

Tilslut forbindelsesbeslaget og de to vægbeslag, se figur 5.

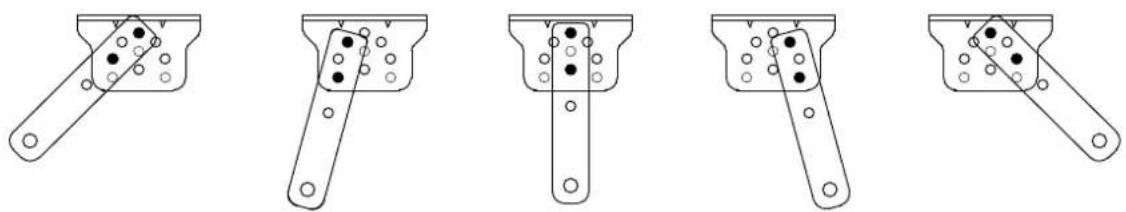

B) Forbindelsesbeslaget og vægbeslaget kan forbindes på forskellige måder, se figur 6.

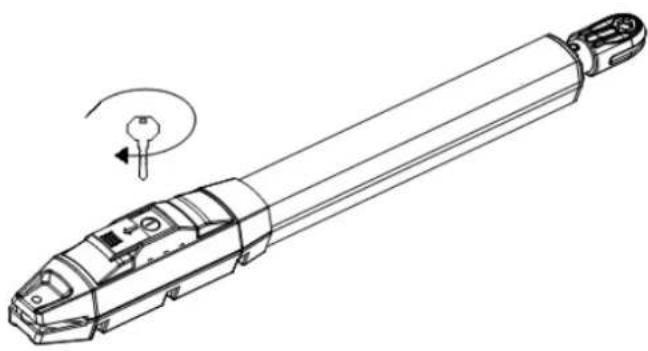

C) Førinstallationen skal du låse de to hovedmaskiner op. Metode til oplåsning: Åbn dækslet til manuel udløsning, indsæt nøglen til manuel udløsning, drej nøglen, indtil den er udløst, som vist i figur 7, og drej derefter teleskoparmen, så den let kan strækkes med hånden.

E) Som vist i figur 9 nedenfor, forbindes vægbeslaget med væggen i henhold til den markerede position. Forbind derefter hovedmaskinen med vægbeslaget med skrue og møtrik. (Brug venligst vaterpas til at sikre, at installationen er i vater).

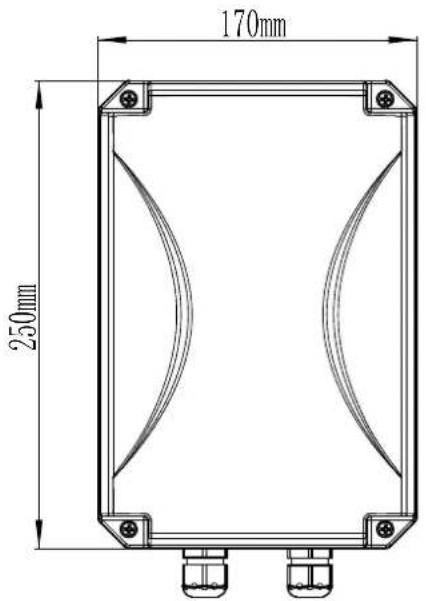

8.3 Dimension af kontrolboks

For at sikre sikkerheden og beskytte maskinerne skal du installere en portstopper ved den åbne grænseposition, når porten åbner udad for at forhindre porten i at bevæge sig for langt. I mellemtiden, for at gøre det muligt for de 2 gynger at lukke til den nøjagtige grænseposition, skal

du installere en stopklods ved den lukkede grænseposition (som vist i figur 3). Når porten åbner indad, skal du på samme måde montere en stopklods i den lukkede grænseposition (som vist i figur 2).

• Før du installerer hovedmaskinen, skal du sørge for, at hovedmaskinen og komponenterne har en god mekanisk ydeevne, og at porten kan betjenes manuelt på en fleksibel måde.
• En styreenhed kan valgfrit drive en hovedmaskine eller to hovedmaskiner.
• Jordfejlsafbryderen skal installeres på et sted, hvor portens bevægelse kan ses, og den minimale monteringshøjde for kontrolboksen skal være over 1,5 m for at undgå, at børn rører ved den.

• Efter installationen skal du kontrollere, om den mekaniske egenskab er god eller ej, om portens bevægelse er fleksibel eller ej efter oplåsning, og om den infrarøde sensor (ekstraudstyr) er installeret korrekt og effektivt.

• Ledningsføring og fejlfinding

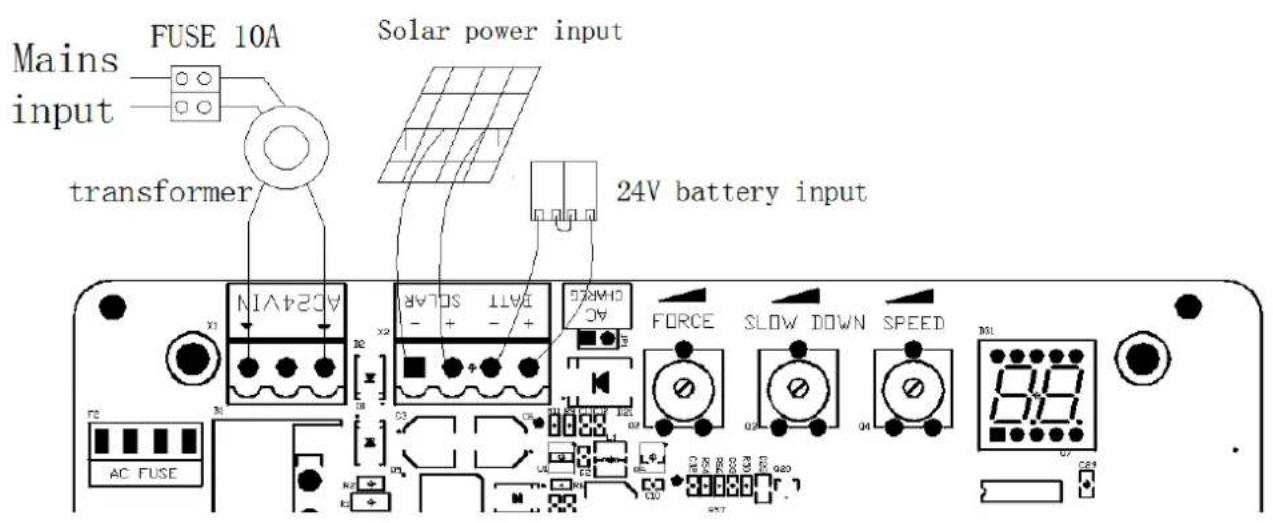

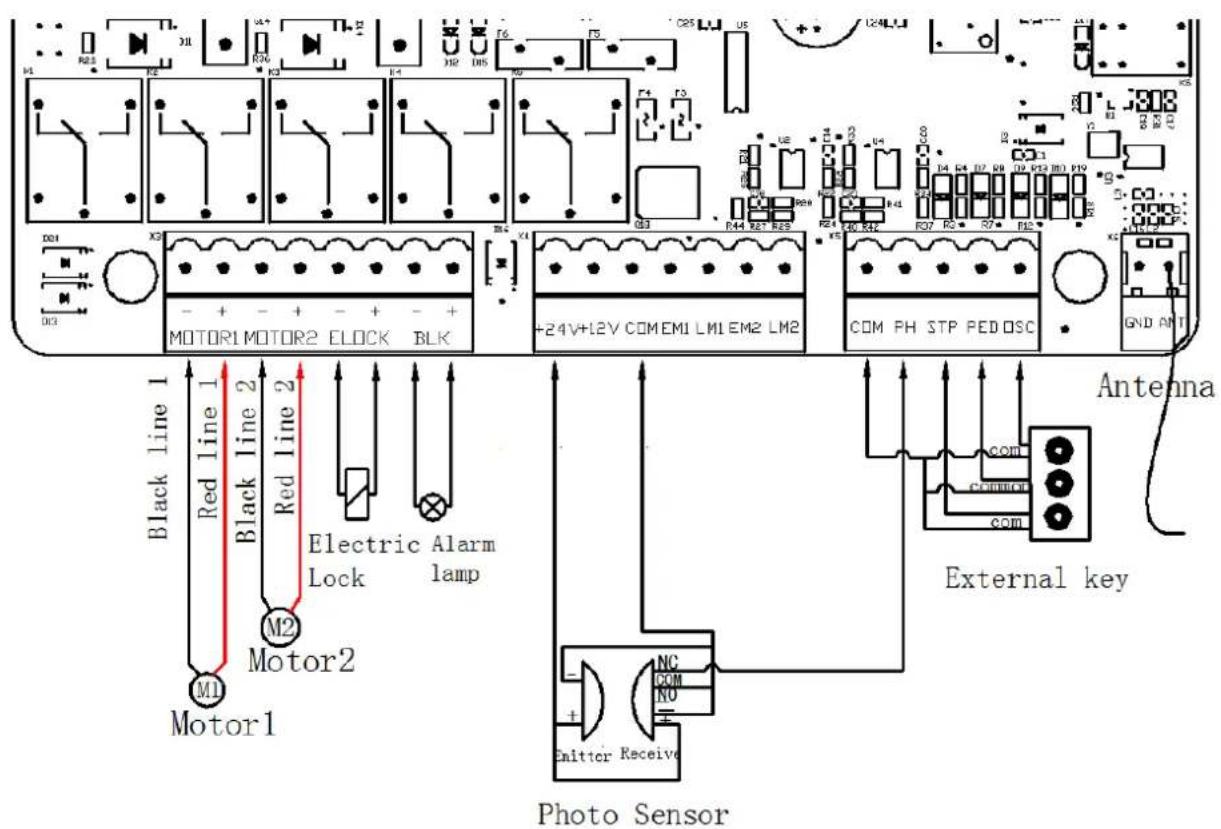

9.1 instruktioner til ledningsføring

Mains input FUSE 10A transformer Solar power input 24V battery input AC24V1N X1 X2 SOLAR + - + - CAPRDC AC FORCE SLOW DOWN SPEED AC FUSE AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC AC

9.2 Kontrolkort Tegning og instruktioner

NIM/CON SOLAR BATI DINHO ON FORCE SLOW DOWN SPEED 8.8 AC FUSE DC FUSE PROG - + SET BNG MOTOR1 MOTOR2 ELOCK BLK +24V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT PK400DC U2.0 2022.12.24

Figur 12

Terminal Beskrivelse af apparatet
1. AC24VIN	24VAC strømforsyningsindgang
2. +SOLAR-	Indgang til solenergi
3. +BATT-	24V batteriindgang
4. KRAFT Modstandskraft
5. SLOW DOWN	Langsom stopafstand
6. SPEED	Hastighed i bevægelse
7. MOTOR1 Motor1 Udgang
8. MOTOR2	Motor2 Udgang
9. -ELOCK+	Elektrisk låseudgang
10. -BLK+	Alarmlampeudgang (Bemærk: Vær opmærksom på negativ og positiv.)
11. +24V	24V udgang positiv
12. +12V	12V positiv udgang (ingen udgang i hviletilstand)
13. EM1	Motor1 Hall-sensor Strømudgang
14. LM1	Motor1 Hall-sensor Grænsesignalindgang
15. EM2	Motor2 Hall-sensorens udgangseffekt
16. LM2	Motor2 Hall-sensor Grænsesignalindgang
17. PH	Fotosensorindgang aktiv
18. PED	Indgang til enkeltport/fodgængertilstand Aktiv
19. OSC	Enkeltkanal-indgang Aktiv
20. ANT	Antenne
21. COM	Fælles
22. SIG	Signalet lukkes normalt først, når døren er på plads.

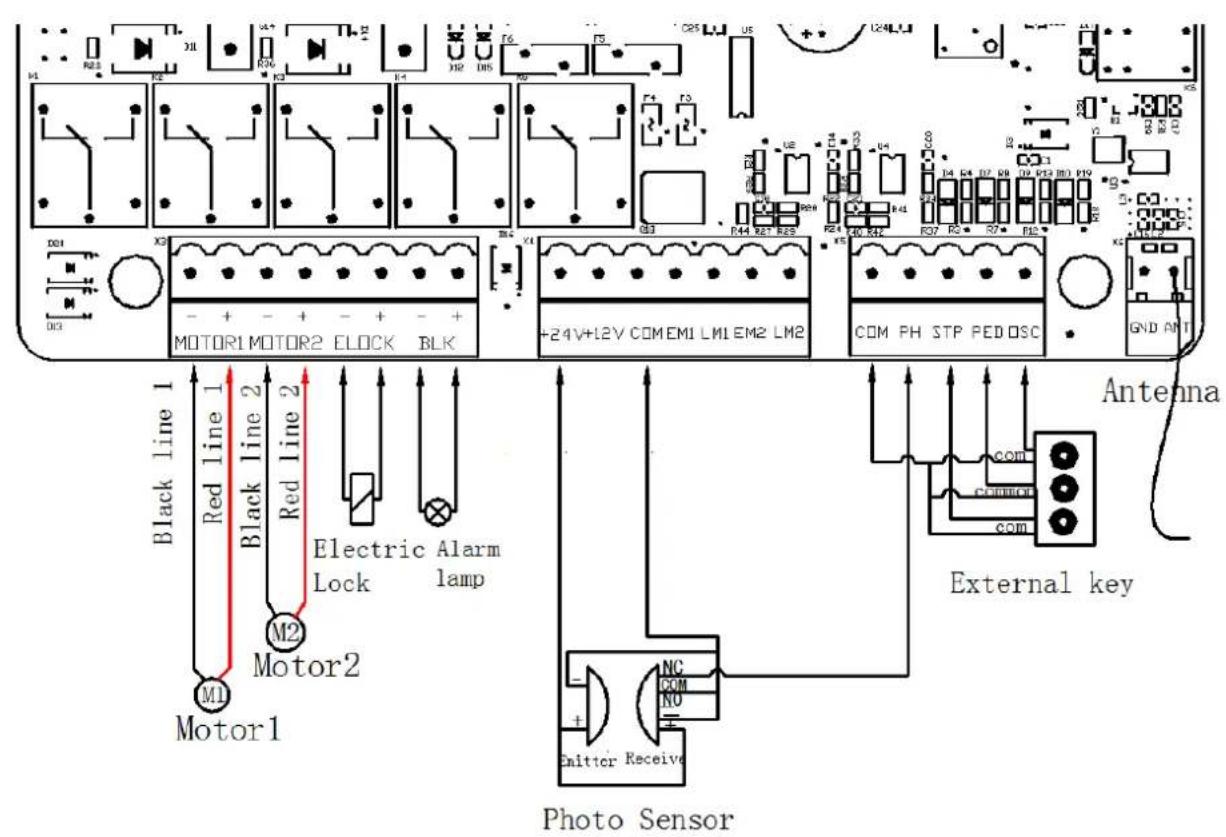

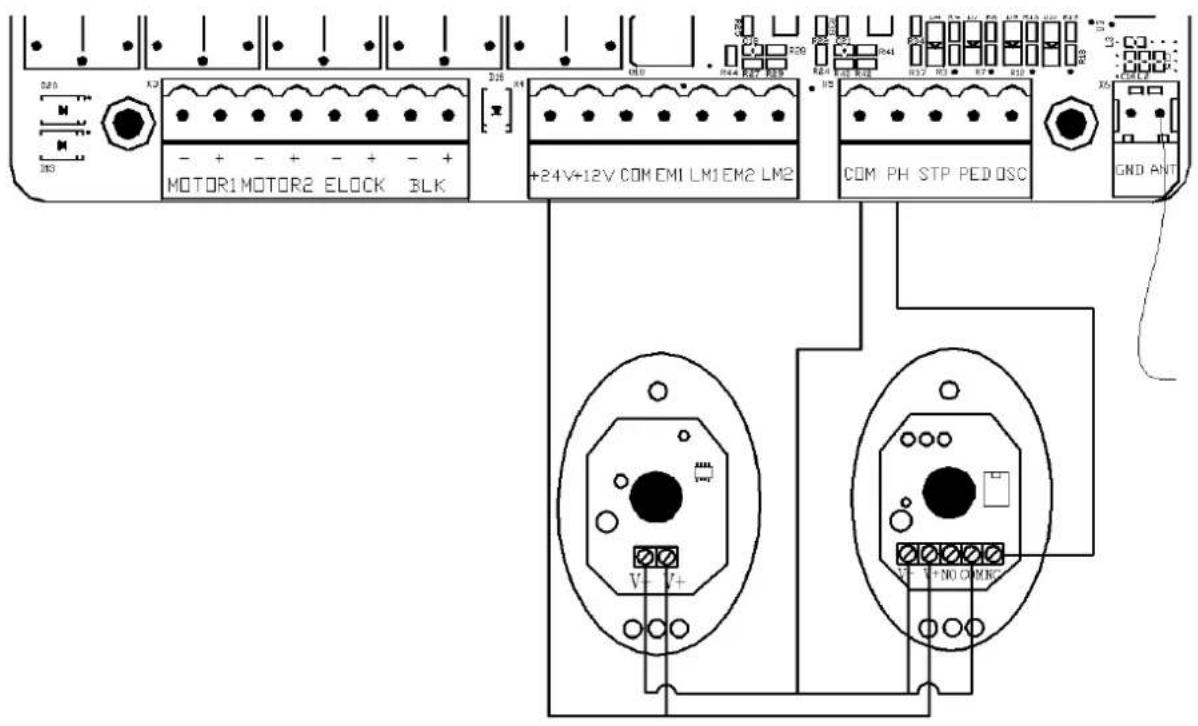

Ledningsvejledning til fotosensor

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EMI LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Figur 13

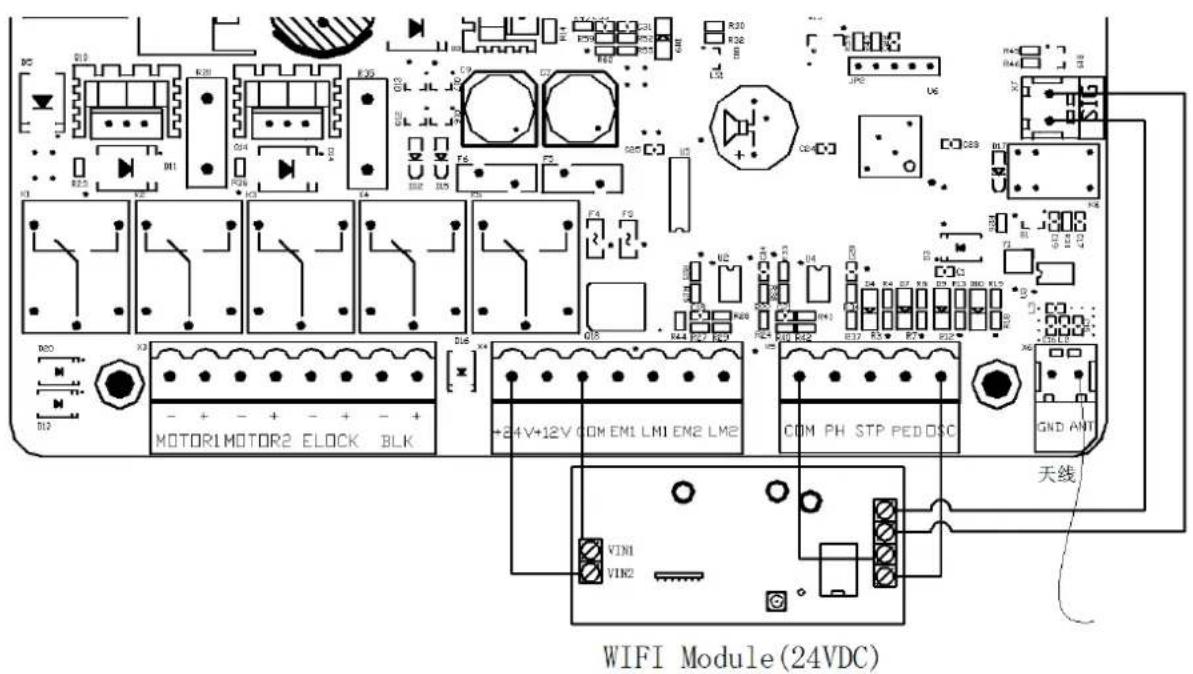

Ledningsvejledning til WIFI-modul

WIFI Module (24VDC) VIN1 VIN2 天线

Figur 14

9.3 Indstilling af digital skærm

Når kontrolpanelet fungerer, kan brugerne kontrollere portåbnerens funktionstilstand på kontrolpanelets digitale skærm.

: ingen input;

: under åbningstilstand;

: under lukket tilstand;

: manuel tilstand;

: rejseindstilling;

9.4 Indstilling af bevægelse (MEGET VIGTIGT)

Ved den første installation af portåbnere skal installatøren indstille åbne og lukkede grænsekontaktpositioner til at køre bevægelsen.

9.4.1 Programmering af bevægelsen i nødgrænsetilstand

Åbn begge sider af porten, lås koblingen, og tryk derefter på knappen "+" på kontrolpanelet, og hold den nede, indtil den digitale skærm viser "SU". Efter dette trin vil porten først køre mod lukkeretningen og stoppe, og derefter vil porten automatisk åbne. Når de to svingporte er helt åbne, lukkes de automatisk for anden gang, og køreindstillingen afsluttes, når portene lukkes. Hvis afstanden ved start af portens langsomme hastighed ikke er passende, skal du justere knappen "SLOW DOWN" for at revidere afstanden.

Bemærk:

• Ledningsføring: den sorte ledning på hovedmotor 1 er forbundet til venstre side af MOTOR1; det brune kabel på host 1 er forbundet til højre side af MOTOR1. det sorte kabel på hovedmotor 2 er forbundet til venstre side af MOTOR2; det brune kabel på hovedmotor 2 er forbundet til højre side af MOTOR2.
• I enkeltdørstilstand opretter værten forbindelse til MOTOR1.
• Hvis porten pludselig stopper under bevægelsesindstillingen, skal du øge modstandskraften.
• Hvis porten ikke stopper, når den møder forhindringerne under bevægelsesindstillingen, skal du reducere modstandskraften passende.
• Installatøren skal gentage bevægelsesindstillingen efter ændring af "SPEED"-trimmeren.

9.5 Indstilling af trimmere

Trimmer af forhindringsfølsomhed

For at justere følsomheden af forhindring - drej med uret for at øge, mod uret for at reducere følsomheden af forhindring. Hvis der er miljøpåvirkninger, såsom kraftig vind, skal du justere trimmeren i henhold til miljøet.

Langsom hastighed Afstandstrimmer

For at justere afstanden til langsom hastighed - drej med uret for at øge, mod uret for at mindske afstanden til langsom hastighed. Indstil ikke en meget kort afstand til langsom hastighed for at undgå, at lågen kolliderer.

Hastighedstrimmer til bevægelse af porte

For at justere portens bevægelseshastighed - drej med uret for at accelerere, mod uret for at sænke hastigheden. Trimmeren kan indstilles til at ændre åbning og lukning af rejsetiden. Denne justering skal være færdig, før vandringen indstilles.

Drejning mod uret: reducere

Drejning med uret: forøgelse

KRAFT

Trimmer af forhindringsfølsomhed

SLOW DOWN

Langsom hastighed Afstandstrimmer

SPEED

Hastighedstrimmer bevægelse af porte

til

Figur 15

9.6 Tilføjelse af fjernbetjening og sletning af fjernbetjening

9.6.1 Tilføjelse af fjernbetjening

Tryk på knappen "-" og hold den nede, alarmlyset bliver ved med at blinke, og den digitale skærm viser fjernbetjeningstilstand - "PO" - to svingporte i enkeltkanaltilstand; "Pd" - enkelport i firekanaltilstand; Tryk på knappen for den fjernbetjening, der skal tilføjes, den digitale skærm viser antallet af aktuelt gemte fjernbetjeninger, derefter er fjernbetjeningsindlæringen afsluttet. (Standardindstillingen for en ny parret fjernbetjening er to svingporte med én kanal).

9.6.2 Slet fjernbetjening

Gå ind i "AE" på den digitale skærm, og vælg derefter "rE" for at slette fjernbetjeningerne.

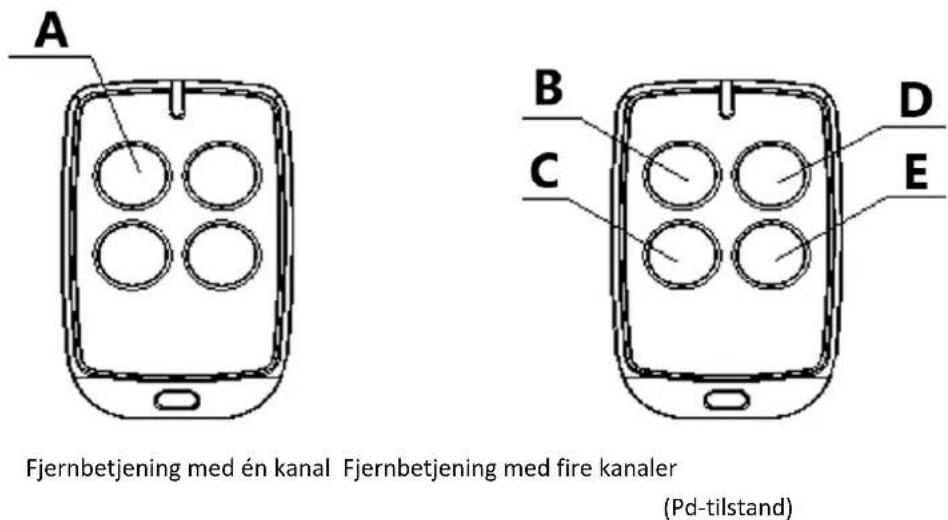

A Fjernbetjening med én kanal Fjernbetjening med fire kanaler (B) D C E (Pd-tilstand)

Figur 16

1 - Åbn/luk/stop
2 - Åben
3 - Stop
4 - Luk
5 - Enkelt port

9.6.3 Speciel tast til fjernbetjening

Tryk og hold kombinationstasterne nede for 5S.

C(stop)+D(single gate) kombinationstast - gå ind i fjernbetjeningsindlæring.

9.7 Kontrolkortindstillinger

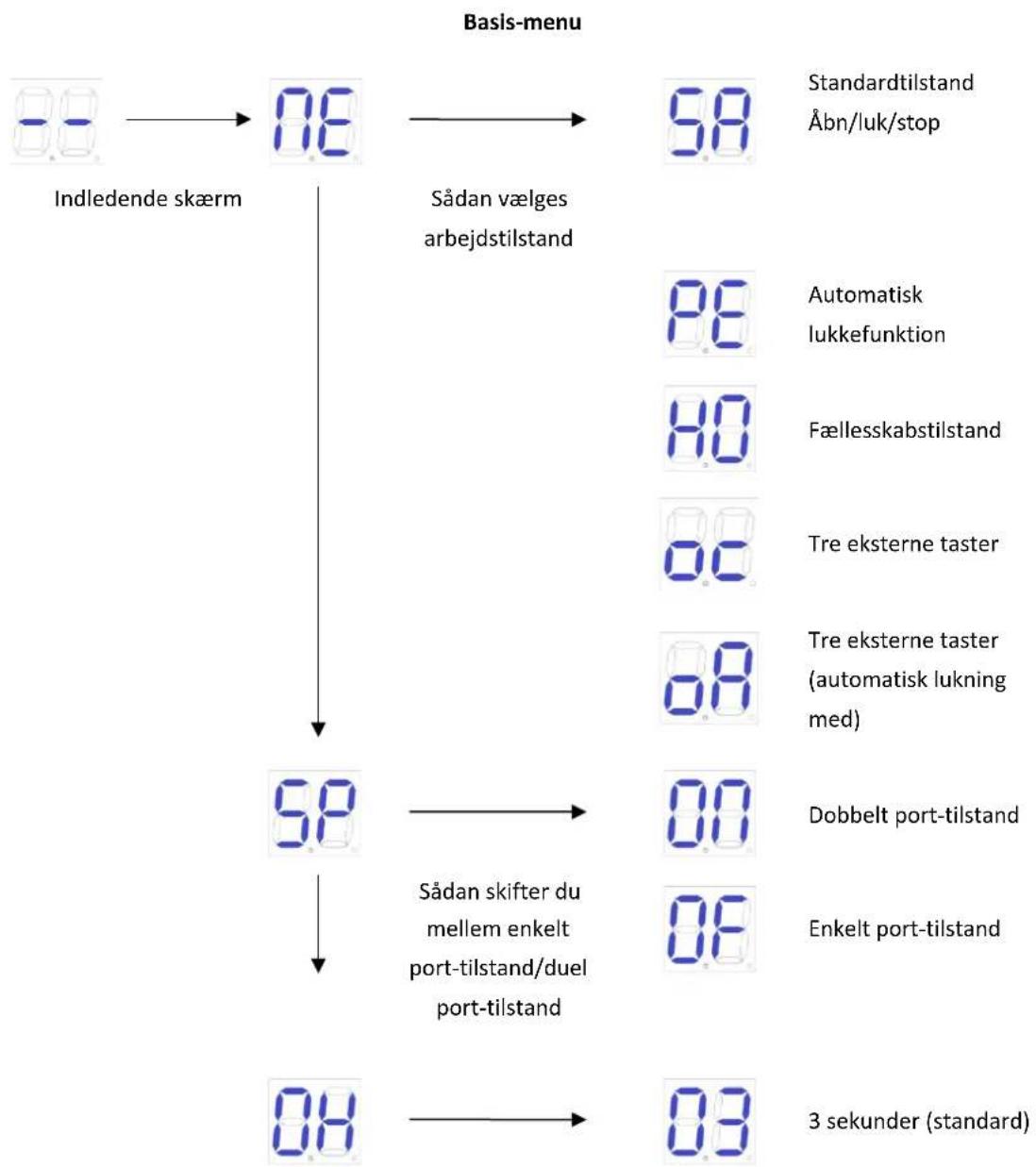

9.7.1 Basis-menu

Tryk på "PROG" for at gå ind i basismenuen;

Den digitale skærm viser "NE", vælg andre funktioner i denne menu med knapperne "+" og "-"

Tryk på "SET" for at bekræfte eller for at gå ind i undermenuen.

Hvis der ikke kommanderes i et minut, afsluttes menuen automatisk.

Tidsinterval for åben

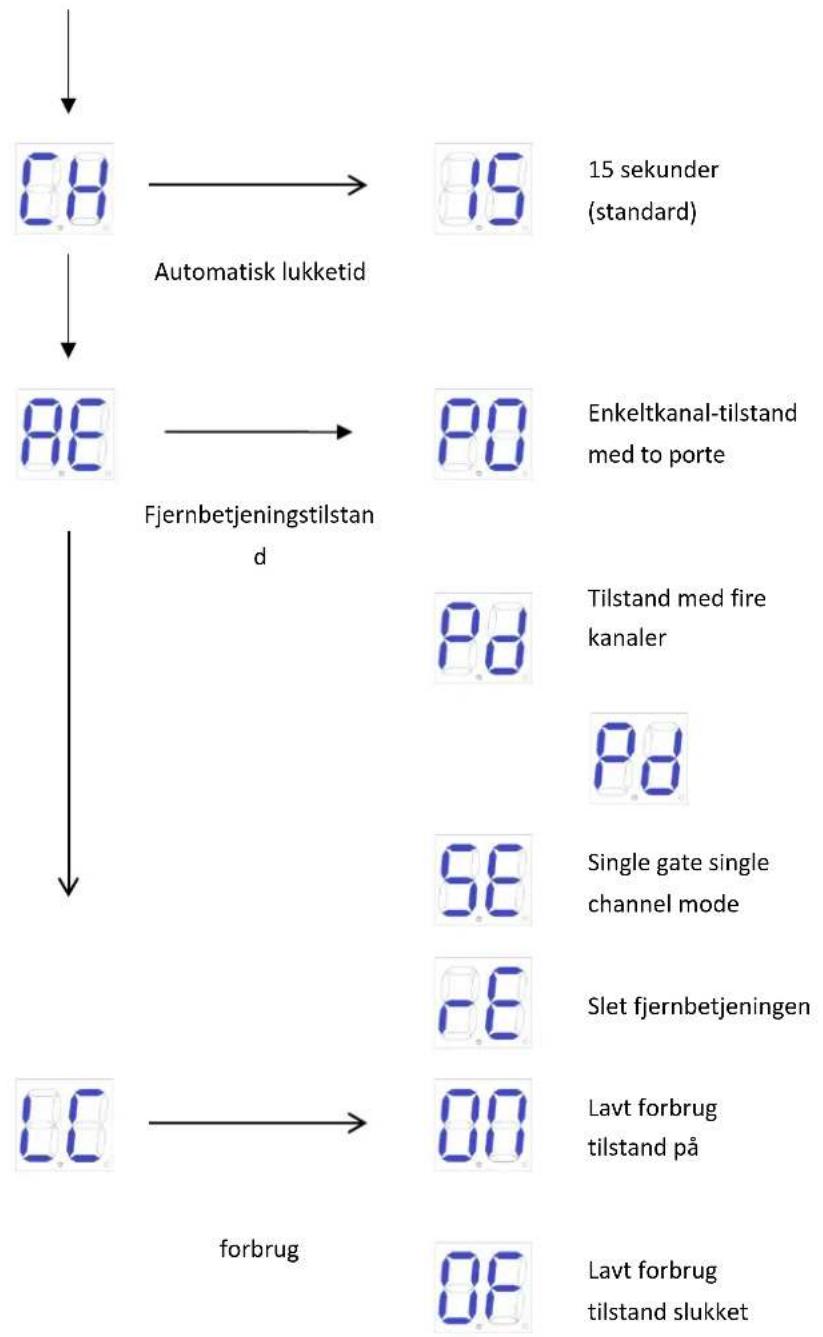


Tilstand med lavt

9.7.2 Instruktioner til basismenuen

MenuTryk på "PROG" for at gå ind i basismenuen.	MulighedTryk på "+" (op) eller "-" (ned) for at vælge;Tryk på "SET" for at bekræfte.	Standard/opmærksomhed
	Standardtilstand; O/C/S(Åben/Luk/Stop).O/S/C standardtilstand med automatisk lukkefunktion. Når porten åbnes, lukkes den automatisk efter den automatiske lukketid. Hvis der sendes en "luk porten"-kommando i ventetiden for den automatiske lukketid, annulleres den automatiske lukkefunktion.Fællesskabstilstand (med automatisk lukkefunktion). Når porten åbner, vil der ikke blive reageret på en portkommando, før den lukker automatisk. Hvis brugeren sender en portkommando under lukkeprocessen, vil porten åbne igen. Hvis der sendes en portkommando under ventetiden for automatisk lukning, vil denne ventetid blive genberegnet.Hvis porten ikke lukkes helt i mere end ti på hinanden følgende gange, annulleres den automatiske lukkefunktion, og porten lukkes ved at sende en ny lukkekommando. Bemærk, at i fællesskabstilstand har porten stadig den automatiske lukkefunktion, hvis den møder forhindringer.Tre eksterne taster (åben/luk/stop)Tre eksterne taster o/p/s (automatisk lukning med)	Standardtilstand; O/C/S(Åben/Luk/Stop).
Enkelt port/dobbelt port-kontakt	Dual gates-tilstand (standard).Enkelt port-tilstand.	Dobbelt port-tilstand.
Tidsinterval for åben port	00-10: Tidsintervallet for åben port er 0-10 sekunder (standard 3 sekunder). Hvis intervallet er kortere end 2 sekunder, kan den elektriske lås ikke bruges.	3 sekunder.
Automatisk lukketid	Automatisk lukketid kan indstilles til 15 (standard), 30, 60, 90 sekunder.	15 sekunder.
Fjernbetjeningstilstand	Enkeltkanaltilstand med to porte.Tilstand med fire kanaler.Single gate single channel mode.Slet alle parrede fjernbetjeninger	Enkeltkanaltilstand med to porte.
Tilstand med lavt forbrug	Tilstand med lavt forbrug tændtNår der ikke er nogen betjening på startskærmen, vil kontrolpanelet automatisk gå i lavforbrugstilstand efter 1 minut.Tilstand med lavt forbrug slukket	Tilstand med lavt forbrug tændt

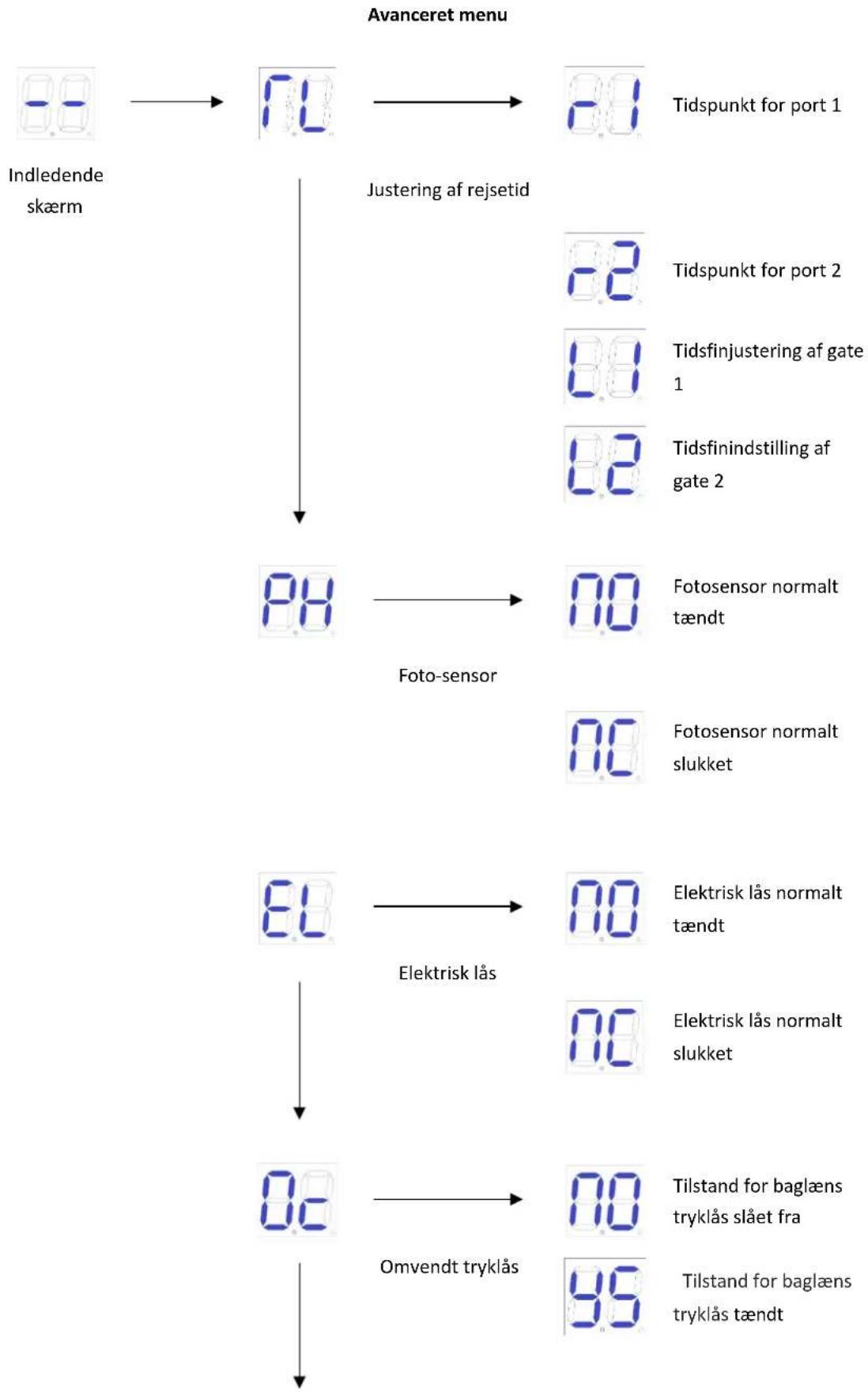

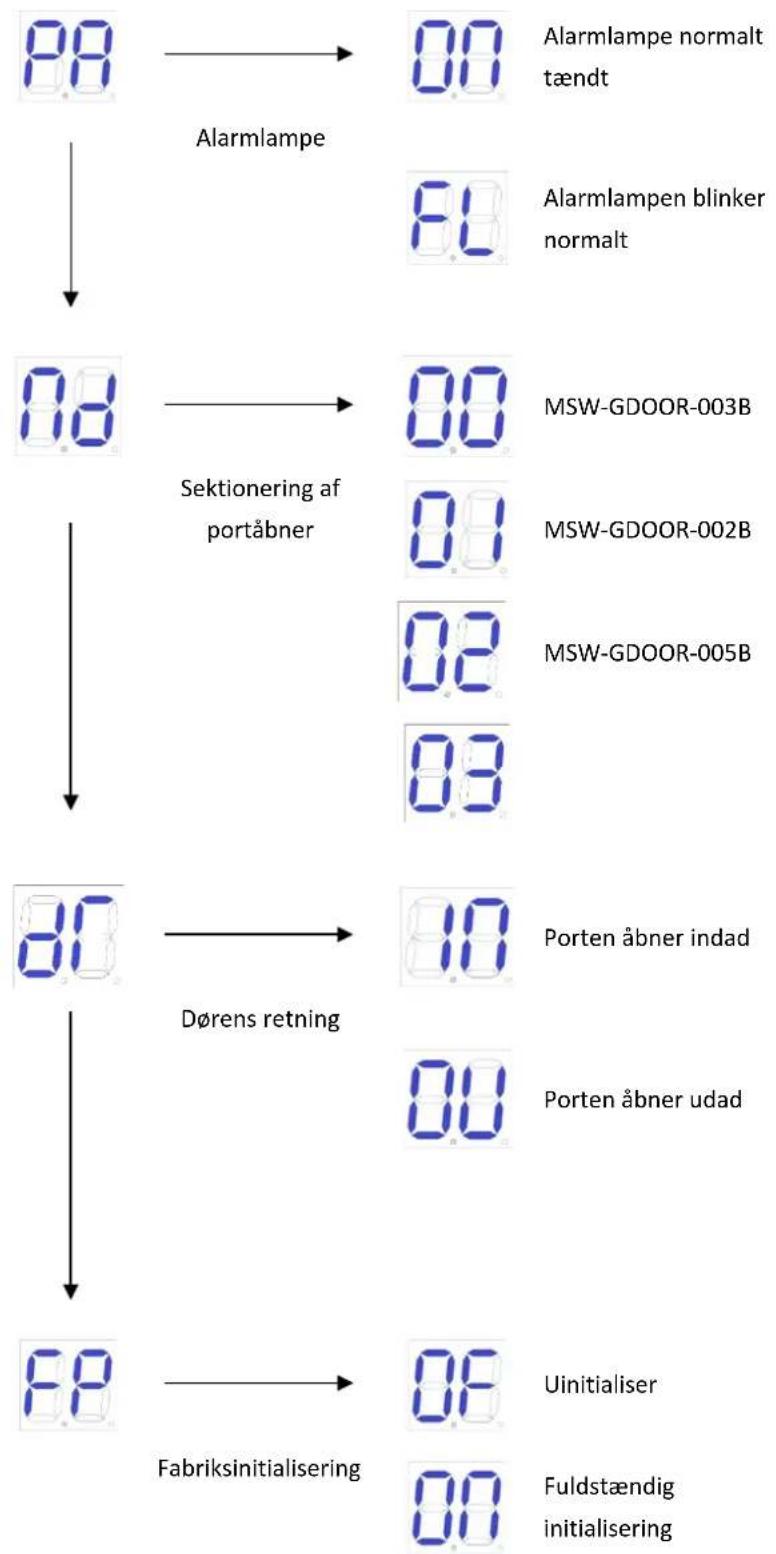

9.7.3 Avanceret menu-instruktion

Tryk længe på "PROG" i 2 sekunder for at åbne den avancerede menu.

Hvis der ikke kommanderes i et minut, afsluttes menuen automatisk.

9.7.4 Avanceret menu-instruktion

MenuTryk længe på "PROG" i 2 sekunder for at gå ind i basismenuen.	MulighedTryk på "+" (op) eller "-" (ned) for at vælge; Tryk på "SET" for at bekræfte.	Standard/opmærksomhed
Justering af rejsetid	Tidspunkt for af gate1Tidspunkt for af gate2Tidsfinjustering af gate 1Tidsfinindstilling af gate 2	Hvis slaglængden ikke er ideel efter den automatiske indlæring, kan den justeres manuelt. Jo kortere tid under modstandsgrænsen, jo længere decelerationsafstand for døren.Og i Hall-grænsen gælder det, at jo kortere tid, jo kortere dørvandring.
Fotosensor	N/C; fotosensoren er normalt tændtN/O; fotosensoren er normalt slukket.	N/O; fotosensor normalt tændt.
Elektrisk lås	Elektrisk lås er normalt tændt. (Standard)Den elektriske lås er normalt slukket.	Elektrisk lås normalt tændt.
	Tilstand for baglæns tryklås slået fraTilstand for baglæns tryklås tændt(Når den elektriske lås startes, vil M1 køre et stykke i retning af døren for at forhindre, at den elektriske lås sætter sig fast og ikke kan åbnes).	Tilstand for baglæns
Alarmlampe	Alarmlampen er normalt tændt. 24V strømforsyning. (Standard)Alarmlampen blinker normalt. 24V strømforsyning.	Alarmlampen er normalt tændt. 24V strømforsyning.
Valg af portåbner	MSW-GDOOR-003BMSW-GDOOR-002BMSW-GDOOR-005B (standard)MSW-GDOOR-004B	MSW-GDOOR-005B.
Dørens retning	Porten åbner indad (standard)Porten åbner udad	Porten åbner indad
Fabriksindstilling	Annullér fabriksindstillingen.Fabriksindstillingen er fuldført.

10. Andre

Af hensyn til sikkerheden anbefales det, at hver port udstyres med en infrarød beskytter, og der kræves også regelmæssig inspektion.

Før installation og brug af portåbneren bedes du læse alle instruktioner omhyggeligt.

Vi forbeholder os ret til at ændre instruktionerne uden forudgående varsel.

10.2 Fejlmeddelelse

Fejl, der kan opstå, när døren fungerer korrekt

Forkert indikation	Årsag til fejl	Løsning
	Dør 1 Forhindret i åbning	1. Kontroller, om der er forhindringer, når du åbner dør 12. Juster modstandsfølsomheden korrekt3. Forøg decelerationsafstanden på passende vis
	Dør 2 Forhindret i åbning	1. Kontroller, om der er forhindringer, når døren åbnes 22. Juster modstandsfølsomheden korrekt3. Forøg decelerationsafstanden på passende vis
	Dør 2 lukker med besvær	1. Kontroller, om der er forhindringer, når dør 1 er lukket.2. Juster modstandsfølsomheden korrekt3. Forøg decelerationsafstanden på passende vis
	Dør 2 lukker med besvær	1. Kontroller, om der er forhindringer, når dør 2 er lukket.2. Juster modstandsfølsomheden korrekt3. Forøg decelerationsafstanden på passende vis
	Infrarød frakobling	1. Kontroller den infrarøde indstillingsstatus2. Om der er okklusioner i det infrarøde område.
	Dør 1 lukker før dør 2	1. Lær din rejseplan på ny2. Juster intervallet for åbningstid
	Motoren arbejder for længe	1. Tjek, om du har gennemført rejseplanen2. Skader på 'Hall'-komponenter
	Ingen rejseplan for studiet	Gennemfør turen igen

10.3 Fejlfinding

Problemer	Mulige årsager	Løsninger
Porten kan ikke åbne eller lukke normalt, og displayet lyser ikke.	1. Strømmen er slukket.2. Sikringen er brændt over.3. kontrolkortets strømledninger har et problem.	1. tænd for strømforsyningen.2. Tjek sikringen, skift den, hvis den er brændt.3. Tilslut ledningerne igen i henhold til instruktionerne.
Porten kan åbnes, men ikke lukkes.	1. ledningsføring til fotocelle med problem.2. montering af fotocelle med problemer.3. Fotocellen er blokeret af genstande.4. Forhindringens følsomhed er for høj.	1. Hvis fotocellen ikke tilsluttes, skal du sørge for, at 5 og 6, 5 og 7 kortsluttes; hvis den infrarøde sensor tilsluttes, skal du sørge for, at ledningerne er korrekte, og at fotocellen er N.C.2. Sørg for, at fotocellens monteringsposition kan justeres i forhold til hinanden.3. Fjern forhindringen.4. reducere følsomheden af forhindringer.
Fjernbetjeningen virker ikke.	1. Batteriniveauet på fjernbetjeningen er lavt.2. Indlæring af fjernbetjeningen er ikke afsluttet.	1. Udskift batteriet i fjernbetjeningen.2. Genudfør fjernbetjeningsindlæring.
Tryk på OPEN, CLOSE-knappen, porten bevæger sig ikke, motoren larmer.	Porten bevæger sig ikke problemfrit.	Juster motoren eller porten i henhold til den aktuelle situation.
Lækagekontakt udløst.	Kortslutning i strømforsyningsledningen eller kortslutning i motorledningen.	Kontrollér ledningerne.
Fjernbetjeningens arbejdsafstand er for kort.	Signalet er blokeret.	Tilslut ekstern modtagerantenne, 1,5 meter over jorden.
Lågen bevæger sig til midterpositionen for at stoppe eller bakke.	1. motorens udgangskraft er ikke tilstrækkelig.2. Forhindringens følsomhed er for høj.3. port møder forhindring.	1.Kontroller, om transformatorens strøm er normal, hvis ikke, skift transformatoren.2. Juster TR2.3. Fjern forhindringen.

9.6.1 Legge til fjernkontroll

ledningen längs kabeln.

9.1 ledningsanvisningar

Mains input FUSE 10A transformer Solar power input 24V battery input AC FUSE AC24V1N SOLAR BAT1T SWM1D FORCE SLOW DOWN SPEED AC FUSE AC AC24V1N SOLAR BAT1T SWM1D FORCE SLOW DOWN SPEED AC FUSE

Black line 1 Red line 1 Black line 2 Red line 2 M2 Motor2 M1 Motor1 Photo Sensor External key Antenna COM COM COM NC COM NO + - Emitter Receive +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT

Bild 11
