KÄYTTÖOHJE GDOOR-001A MSW

Tämä käyttöopas on käännetty konekääntäjän avulla. Olemme pyrkineet tarjoamaan mahdollisimman tarkan käännöksen. Automaattisten käännösten laatu ei kuitenkaan ole täydellinen, eikä sen ole tarkoitus korvata ihmisten tekemiä käännöksiä. Virallinen käyttöopas on englanninkielinen versio. Käännöksessä mahdollisesti esiintyvät ristiriitaisuudet tai erot viralliseen versioon eivät ole sitovia, eikä niillä ole oikeudellista vaikutusta ohjeiden noudattamisen tai täytäntöönpanon osalta. Jos jokin käyttöohjeen sisältämien tietojen tarkkuuteen liittyvä seikka askarruttaa sinua, käänny käyttöohjeiden virallisen englanninkielisen version puoleen.

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Autotallin ovien automaatio - hihna
Malli	MSW-GDOOR-001A	MSW-GDOOR-003A
Nimellisjännite [V~] / taajuus [Hz]	230/50
Suurin vetovoima [N]	1000	1200
Suurin oven pinta-ala [m ^2 ]	15	18
Oven maksimipaino [kg]	100	120
Oven maksimikorkeus [m]	2.4 – 3.5
LED	24V DC / 15kpl
Käyttölämpötila [°C]	-40 / +50
Suojausluokka IP	IP 20

1. Avaaja on suunniteltu ja valmistettu paikallisten määräysten mukaisesti. Asentajan on tunnettava avaajan asennusta koskevat paikalliset määräykset.
2. Epäpätevä henkilöstö tai henkilöt, jotka eivät tunne automaattisia portteja ja muita ovia koskevia työterveys- ja turvallisuusstandardeja, eivät saa missään olosuhteissa suorittaa asennuksia tai toteuttaa järjestelmiä.
3. Henkilöt, jotka asentavat tai huoltavat laitteita noudattamatta kaikkia soveltuvia turvallisuusstandardeja, ovat vastuussa kaikista vahingoista, vammoista, kustannuksista, kuluista tai kaikista henkilöille aiheutuneista vaateista, jos järjestelmää ei ole asennettu oikein ja asiaankuuluvien turvallisuusstandardien mukaisesti. ja asennusohje joko suoraan tai epäsuorasti.
4. Turvallisuuden lisäämiseksi suosittelemme Photo Beam -säteen sisällyttämistä. Vaikka avaajassa on paineherkkä Safety Obstruction Force -järjestelmä, Photo Beam -säde parantaa huomattavasti automaattisen autotallin oven käyttöturvallisuutta ja lisää mielenrauhaa.
5. Varmista, että autotallin ovi on täysin auki ja paikallaan ennen kuin ajat autotalliin tai poistut siitä.
6. Varmista, että autotallin ovi on täysin kiinni ja paikallaan ennen lähtöä. Pidä kädet ja löysät vaatteet poissa avaajasta ja autotallin ovesta koko ajan.
7. Turvaestejärjestelmä on suunniteltu toimimaan vain KIINTEÄSSÄ esineissä. Vakavia henkilövahinkoja, kuolemaa ja/tai omaisuusvahinkoja voi tapahtua, jos autotallin ovi joutuu kosketuksiin liikkuvan esineen kanssa.
8. Tätä laitetta ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joilla on alentuneet fyysiset, sensoriset tai henkiset kyvyt tai joilla ei ole kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole valvonut tai opastanut laitteen käyttöä. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.
9. Sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Kierrätä siellä, missä tilat on olemassa. Pyydä kierrätysohjeita paikalliselta viranomaiselta tai jälleenmyyjältä.
10. Jos virtajohto on vaurioitunut, valmistajan, sen huoltoedustajan tai vastaavan pätevyyden omaavan henkilön on vaihdettava se vaaran välttämiseksi.
11. VAROITUS: Tärkeitä turvallisuusohjeita. Henkilöiden turvallisuuden vuoksi on tärkeää noudattaa kaikkia ohjeita. Tallenna nämä ohjeet.

12. Älä anna lasten leikkiä oven säätimillä. Pidä kaukosäätimet poissa lasten ulottuvilta. Tarkkaile liikkuvaa ovea ja pidä ihmiset loitolla, kunnes ovi avautuu tai sulkeutuu kokonaan.

13. Ole varovainen käyttäessäsi manuaalista vapautusta, koska avoin ovi voi pudota nopeasti heikkojen tai rikkoutuneiden jousien tai epätasapainon vuoksi.

14. Tarkista asennus usein, erityisesti tarkista vaijerit, jouset ja kiinnikkeet kulumisen, vaurioiden tai epätasapainon varalta. Älä käytä, jos korjausta tai säätöä tarvitaan, koska asennuksen virhe tai väärin tasapainotettu ovi voi aiheuttaa loukkaantumisen.
15. Tarkista kuukausittain, että käyttö peruuttaa, kun ovi koskettaa lattialle asetettua 50 mm korkeaa esinettä. Säädä tarvittaessa ja tarkista uudelleen, koska väärä säätö voi aiheuttaa vaaran kiinnijäämissuojajärjestelmällä varustetuissa käytöissä riippuen kosketuksesta oven alareunaan.
16. Yksityiskohdat manuaalisen vapautuksen käytöstä.
17. Tietoja oven ja vetolaitteen säädöstä.
18. Katkaise syöttö, kun puhdistat tai suoritat muita huoltotoimenpiteitä.
19. Asennusohjeissa on oltava tiedot taajuusmuuttajan ja siihen liittyvien osien asennuksesta.

TÄRKEÄ TURVALLISUUS NAPPIKENNOON AKKUUN

VAROITUS

TÄMÄ TUOTE SISÄLTÄÄ NAPPIKENNO-AKUN

Akku on vaarallinen ja se on säilytettävä lasten ulottumattomissa.

Akku voi aiheuttaa vakavia tai kuolemaan johtavia vammoja 2 tunnin sisällä tai lyhyemmässä ajassa, jos se niellään tai laitetaan minkä tahansa kehon osan sisään.

Jos epäilet, että paristo on nielty tai asetettu jonkin kehon osan sisään, KÄYTÄ VÄLITTÖMÄSTI lääkärin apua.

Lähettimen pariston vaihto

Irrota käsilähettimen pohjassa olevat kiinnitysruuvit.

Avaa lähettimen kuoren kaksi puoliskoa ja vaihda paristo samanlaiseen.

Testaa, että punainen merkkivalo syttyy, kun jotakin lähettimen painikkeista painetaan, ja vaihda sitten kiinnitysruuvit.

Seinäkytkin-langattoman akun vaihto

Irrota kansilevy laitteen ollessa vielä kiinnitettynä seinään liu'uttamalla ja kiertämällä suoraa ruuvimeisseliä seinälevyn ylä- ja alapuolella olevaan koloon.

Käytä pientä ristipääruuvimeisseliä irrota 4 ruuvia, jotka pitävät kytkimet paikoillaan.

Vaihda akku samantyyppiseen paristoon.

TUOTTEEN KUVAUS JA OMINAISUUDET

1. Estovoiman säätö

Vähimmäisvoiman näyttö "1" ja sitä voidaan säätää ylöspäin. Näyttö "5" tarkoittaa suurinta voimaa.

2. Ajonopeuden säätö

Näytössä oleva "8" tarkoittaa 80 % ajonopeudesta. Näyttö "A" tarkoittaa täyttä nopeutta 160 mm/s tai 200 mm/s.

3. Käänteinen korkeussäätö

"0" näkyy näytössä tarkoittaa, että ovi ponnahtaa ylös. Näyttö "1-9" tarkoittaa, että ovi pomppii asentoonsa koko matkan ajan. Kymmenesosasta yhdeksään kymmenesosaan koko matkasta jne.

4. Osittain auki/korkeus

"0" näkyy näytössä tarkoittaa, että sulje osittainen auki. Näyttö "1\~9" tarkoittaa eri osittaisen auki-asennon

asettamista koko matkalle.

5. Lähettimen painikkeen tunnistustoiminto

"0" näkyy näytössä tarkoittaa, että painikkeiden tunnistustoiminto on suljettu. Näyttö "1"

tarkoittaa, että painikkeiden tunnistustoiminto on auki.

6. Koodit muistin määrä

"A" näkyy näytössä tarkoittaa, että koodimuistin enimmäismäärä on 50 kpl. Paina YLÖS/ALAS-painiketta kerran lisätäksesi tai vähentääksesi määrää. Koodimuistin määrä on asetettu 5kpl*N, N=1\~9. (Määrä on 5:n kerrannainen).

7. Huoltohälytys

"t" ilmestyy näytölle ja led-valo vilkkuu 10 kertaa nopeasti tarkoittaa, että autotallin ovi ja moottori tarvitsevat täydellistä huoltoa.

8. Automaattinen turvaperuutus

Automaattista pysäytystä / automaattista peruutusta ohjaa piirilevyohjelmistomme. Pyrimme suojelemaan lapsiasi, lemmikkiäsi tai muita tavaroitasi.

9. Pehmeä käynnistys / pehmeä pysäytys

Nopeus ylös ja alas jokaisen jakson alussa ja lopussa vähentää oveen ja avaajaan kohdistuvaa rasitusta ja pidentää käyttöikää ja tekee toiminnasta hiljaisemman.

10. Automaattinen sulkeminen

Auto-Close varmistaa mielenrauhan ja pitää talosi turvassa sulkemalla oven automaattisesti autotalliin tullessa tai sieltä poistuttaessa.

11. Itseoppiva avaus- ja sulkeutumisestovoima

Avaajan tehon määrä oven liikkeen eri vaiheissa opitaan asennuksen aikana ja sitä profiloidaan jatkuvasti uudelleen. Avausvoimamittaus säätyy automaattisesti sopivalle alueelle.

12. Elektroninen raja, yksinkertainen säätö

Sinun tarvitsee vain ohjata raja-asetusta ohjauspaneeleista säätääksesi sen tarkasti, mikä on yksinkertainen ja nopea prosessi kaikille ihmisille.

13. Akkuvarmistus saatavilla

Avaajille voidaan toimittaa virtaa akkuvarmistuksellamme, kun kotisi sähkökatko tapahtuu.

14. Itselukittuva vaihdemoottoreissa

Vaihdemoottori lukittuu itsestään irtikytkentäjärjestelmiensä avulla.

15. Manuaalinen vapautus

Älä ole huolissasi sähkökatkosta, manuaalinen vapautusjärjestelmä on ratkaisu oven käyttämiseen milloin tahansa.

16. Lähetintekniikka

Rolling Code -tekniikka (7,38 x 10 ^19 yhdistelmää), 433,92 MHz:n taajuus, 4 kanavainen muotoilu varmistaa, että voit ohjata 4 erilaista ovea yhdellä lähettimellä.

17. Sovellukset

Koska katon ja oven liikeradan korkeimman kohdan väliin tarvitaan vain 30 mm, avaaja voidaan uppoasennuttaa matalakorkoisiin sovelluksiin.

1. Metallinen pohjalevy, vahvempi ja turvallinen.

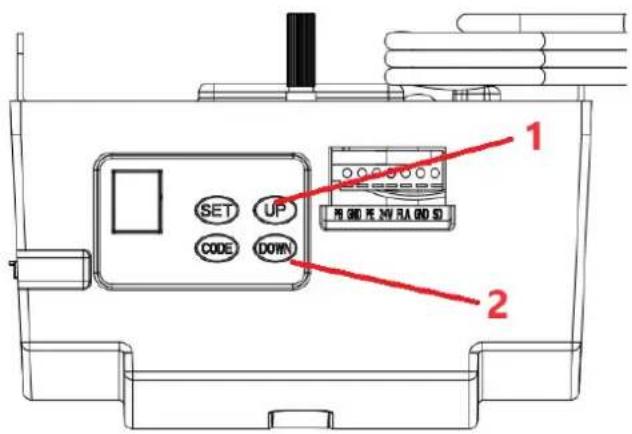

2. Ylös/alas liikkuvat toimintapainikkeet (YLÖS/ALAS)

SET UP CODE DOWN 用 600 元 N/A RA 80 SD 1 2

1 - auki

2 - Sulje

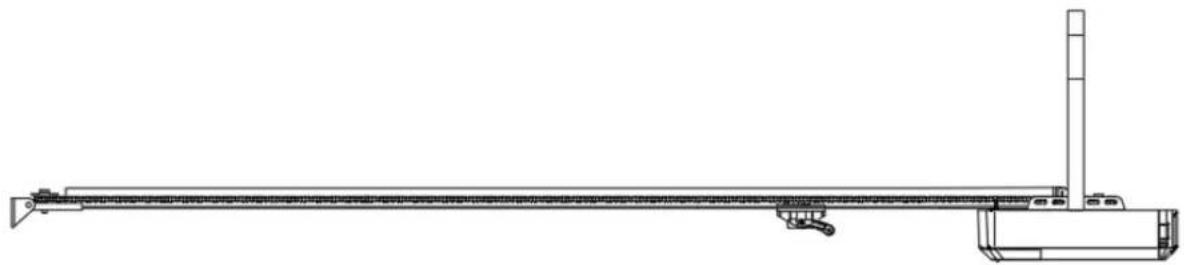

SUOSITUKSET ENNEN ASENNUSTA

1. Autotallin ovi on voitava nostaa ja sulkea helposti käsin ja ilman suurta vaivaa. Hyvin tasapainotettu ja jousitettu ovi on kriittinen oikean asennuksen kannalta.
2. Autotallin ovenavaaja ei voi kompensoida huonosti asennettua autotallin ovea, eikä sitä tule käyttää "vaikeasti avautuvan" oven ratkaisuna.
3. Jos yksikkö asennetaan olemassa olevaan oveen, varmista, että kaikki olemassa olevat lukituslaitteet on poistettu tai takuu raukeaa.
4. Hyväksytty pistorasia on asennettava lähelle avaajan asennuspaikkaa.

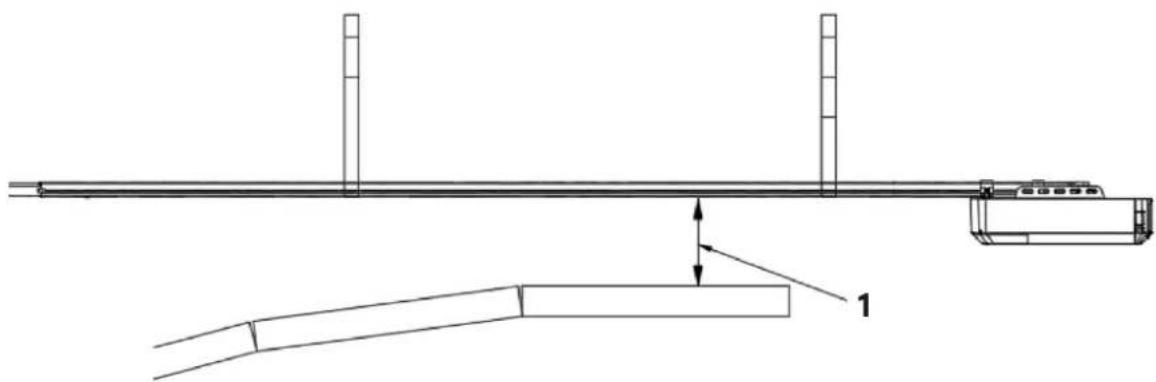

5. Ketjukäyttökiskon alaosan ja autotallin oven yläosan väliin tulee olla vähintään 30 mm:n rako sen lähimmässä kohdassa. (Katso kuva 1.)

Tärkeä huomautus: Mitä tulee lisäturvallisuuteen, suosittelemme Photo 5 -sähköisten turvapalkkien asentamista kaikkiin asennuksiin.

Vähimmäisväli 1 – 30 mm

Kuvio 1

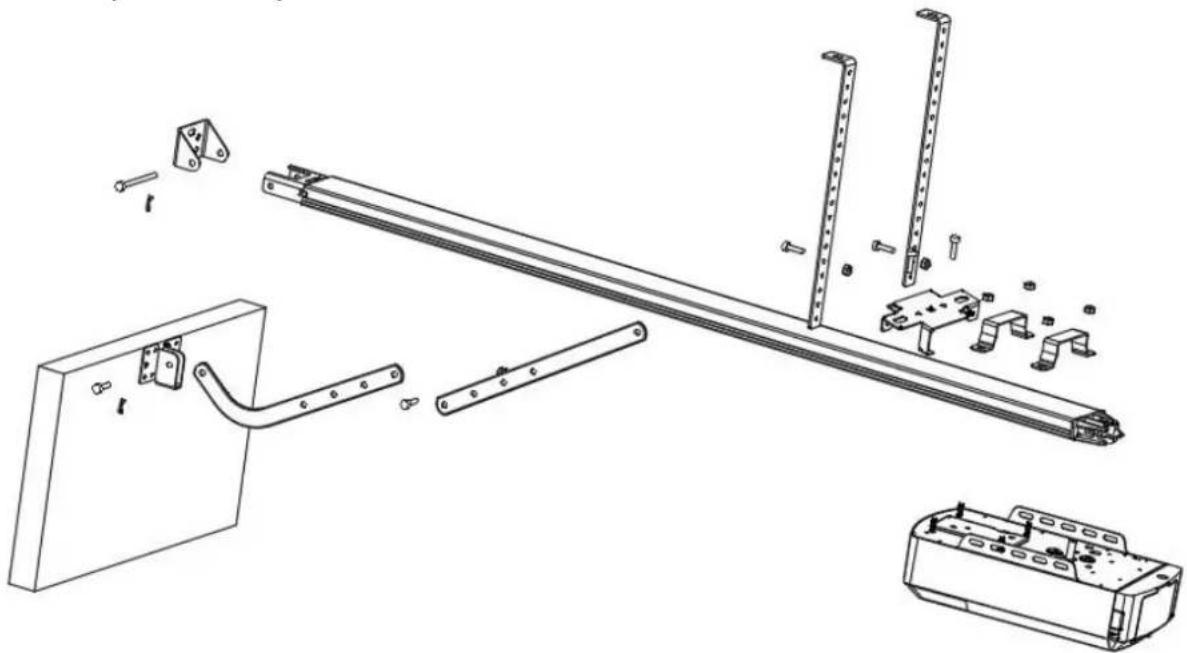

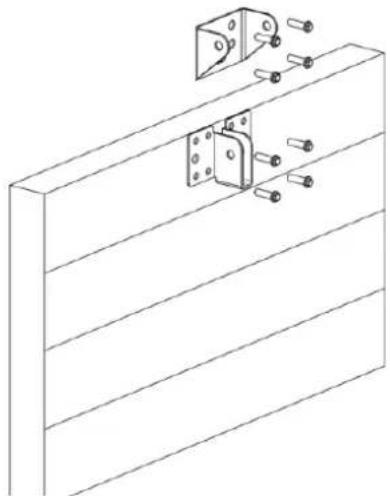

Seinäkiinnike ja ovikiinnike (kuva 2)

Seinäkiinnike - Sulje autotallin ovi ja mittaa autotallin oven leveys ylhäältä ja merkitse keskikohta. Paikanna ja asenna seinäteline 2–15 cm oven yläpuolelle sisäseinään.

(Riippuu todellisesta asennustilasta).

Oven kannake – Kiinnitä oven kannake oven rakenneosaan mahdollisimman lähelle yläreunaa.

Asennus (teräs C-kisko)

Kiinnitä avauspää teräskiskoon. Kokoa 2 U-kiinnikettä mukana toimitetuilla 6 mm muttereilla.

VAIHE 2 (kuva 3)

Aseta teräskisko- ja avauspääkokoonpano keskelle autotallin lattiaa niin, että avoin pää on kauimpana ovesta. Nosta kiskon etuosa ovenkannattimeen asti. Aseta saranatappi paikalleen ja kiinnitä se mukana toimitetulla halkaisupultilla.

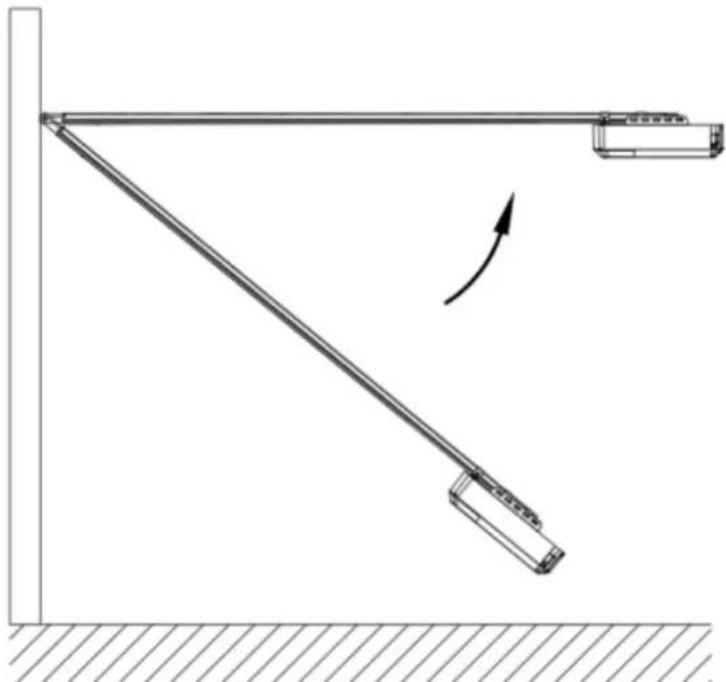

VAIHE 3 (kuva 3, kuva 4)

Nosta ja tue avauspäätä (tikkaita) niin, että se on keskellä ja vaakasuorassa. Kiinnitä avaaja ja kisko kattoon rautakiinnike A & B avulla.

VAROITUS: Älä päästä lapsia oven, avaajan tai tukitikkaiden lähelle vakavia vammoja ja/tai vaurioita, jos tätä varoitusta ei noudateta.

VAIHE 4 (kuva 3, kuva 5)

Yhdistä suora varsi taivutettuun varteen pultila. Aseta ja kiinnitä varret oven yläreunaan mukana toimitetulla pultila.

VAIHE 5

Nosta autotallin ovea, kunnes sukkula lukittuu käyttöketjuun/hihnaan.

Nyt valmis ohjelmoimaan avaajat.

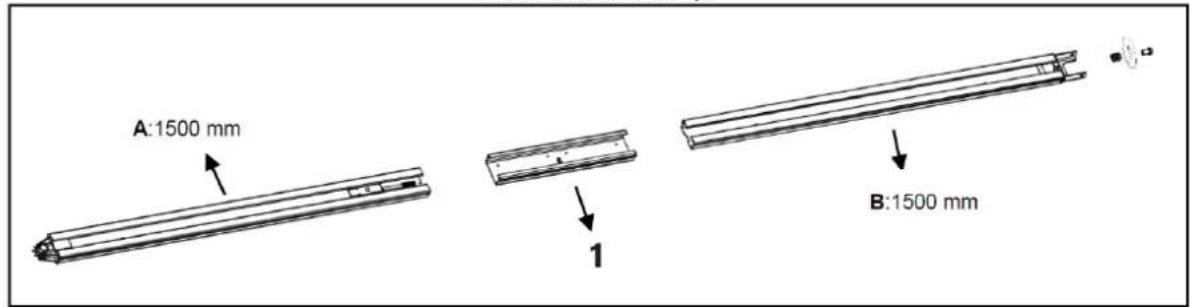

Teräksinen C-kiskokokoonpano

2-osainen terästelaketju

A:1500 mm 1 B:1500 mm

1 – Hiha Kuva 6

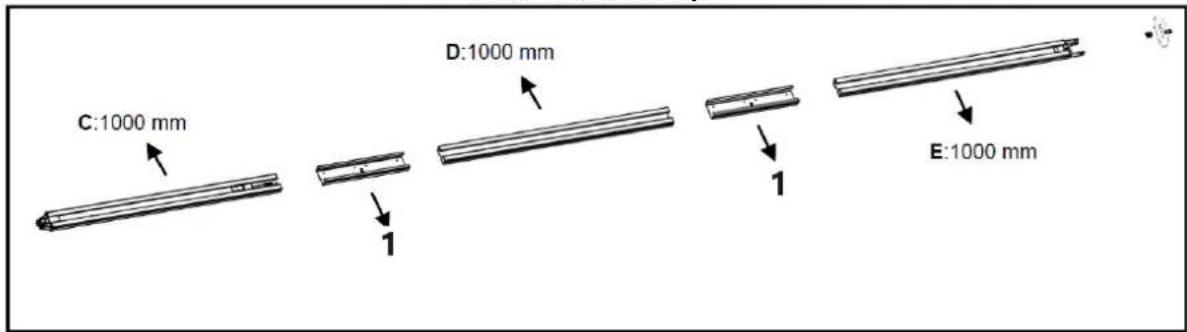

3-osainen terästelaketju

C:1000 mm D:1000 mm E:1000 mm

1 – Hiha Kuva 7

1. 2-osainen teräsrata:

Kuten kuvassa 6, liu'uta A-kisko holkkiin, liu'uta B-kisko holkkiin.

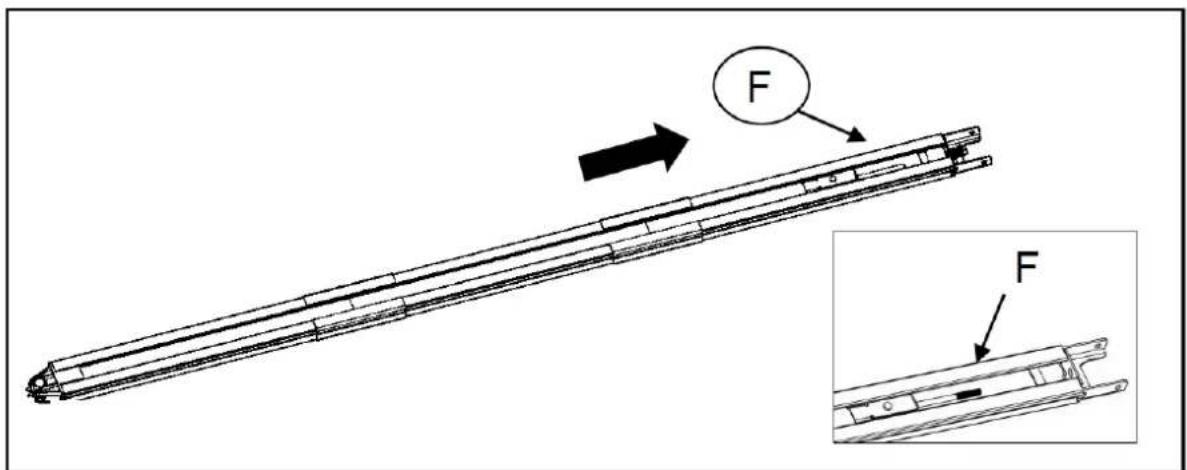

3-osainen teräsrata:

Kuten kuvassa 7, liu'uta C-kisko holkkiin, liu'uta D-kisko holkkiin; liu'uta E-kisko holkkiin.

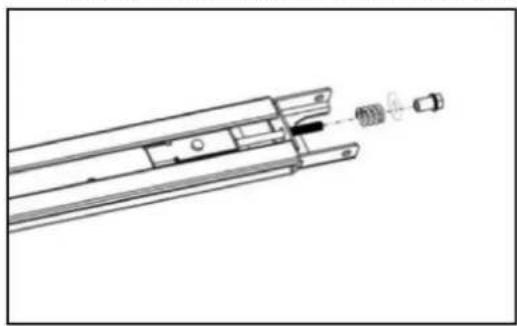

1. Leikkaa muovilanka; vedä ruuvitanko sisäketjun kanssa kiskon päätyasentoon (kuva 8)

1. Vapauta mutteri ja jousi kuvan 9 mukaisesti.
2. Kiristä mutteri oikeaan asentoon kuvan 10 mukaisesti, leikkaa muoviteippi, katkaise hammaspyörän muovikierre, sitten koko kisko koottu valmiiksi.

Akun varayksikkö C-kiskoon (valinnainen)

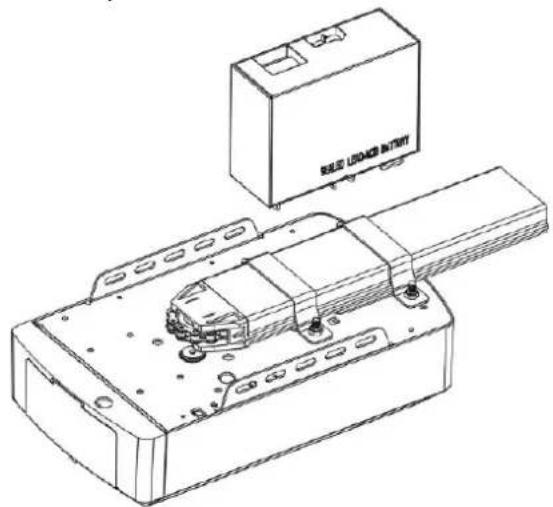

Vaihtoehto 1 - Kiinteä yläosa (VAIN lyijyakulle)

VAIHE 1

Kokoa akku ja akun kiinnike kuvan mukaisesti, kiinnitä mukana toimitetuilla ruuveilla.

VAIHE 2

Liitä akku avaajaan.

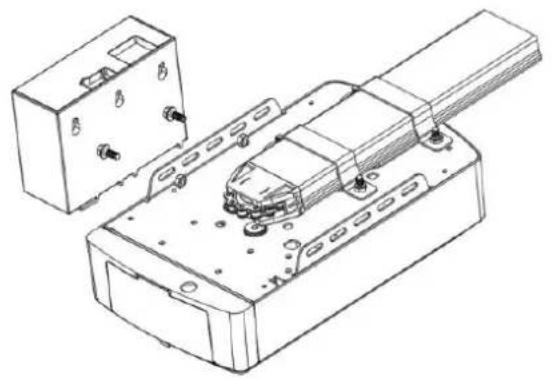

Vaihtoehto 2 - Sivukiinnitys (lyijyhappo- ja litiumakuille)

VAIHE 1 (kuva 11)

Asenna akku avaajan sivulle kuvan mukaisesti, kiinnitä mukana toimitetuilla ruuveilla.

VAIHE2 (kuva 12)

Liitä akku avaajaan, etsi kuva 12.

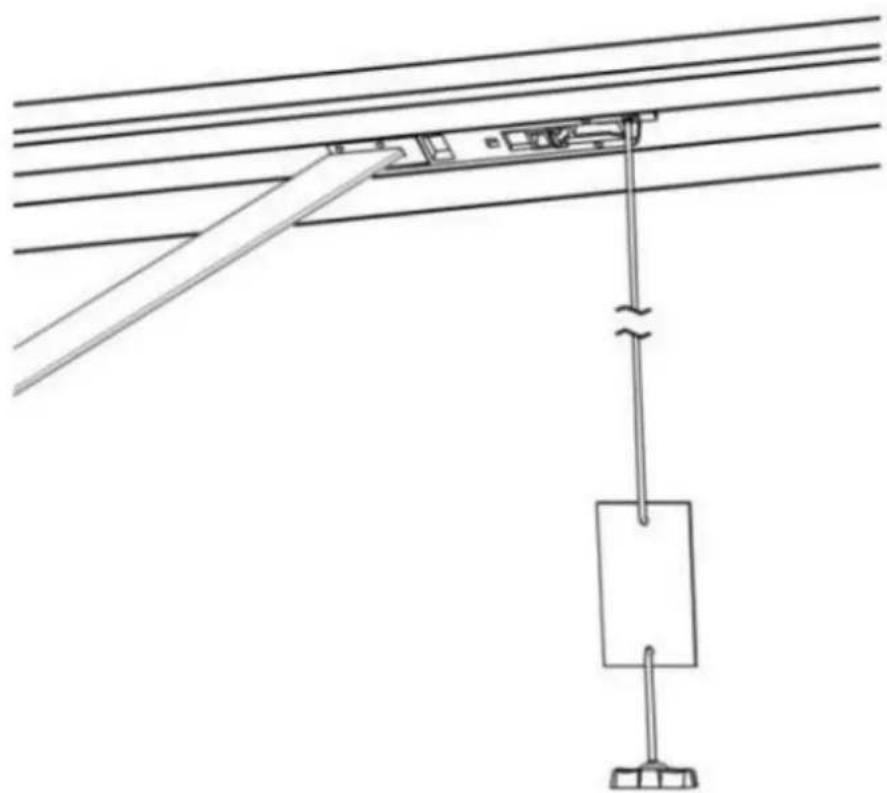

Avaaja on varustettu manuaalisella vapautusnarulla sukkulan irrottamiseksi ja oven siirtämiseksi

kädellä pitäen samalla kahvaa alhaalla (kuva 13). Vapauta sukkula vetämällä kahvasta. Vastaanottaja

kytke ovi uudelleen päälle yksinkertaisesti käynnistä avaaja automaattitilassa tai siirrä ovea käsin vaunuun asti kytkeytyy ketjusukkulaan.

Joissakin tilanteissa, joissa jalankulkuovi ei ole kunnossa, on suositeltavaa käyttää ulkoista

irrotuslaite tulee asentaa (kuva 14).

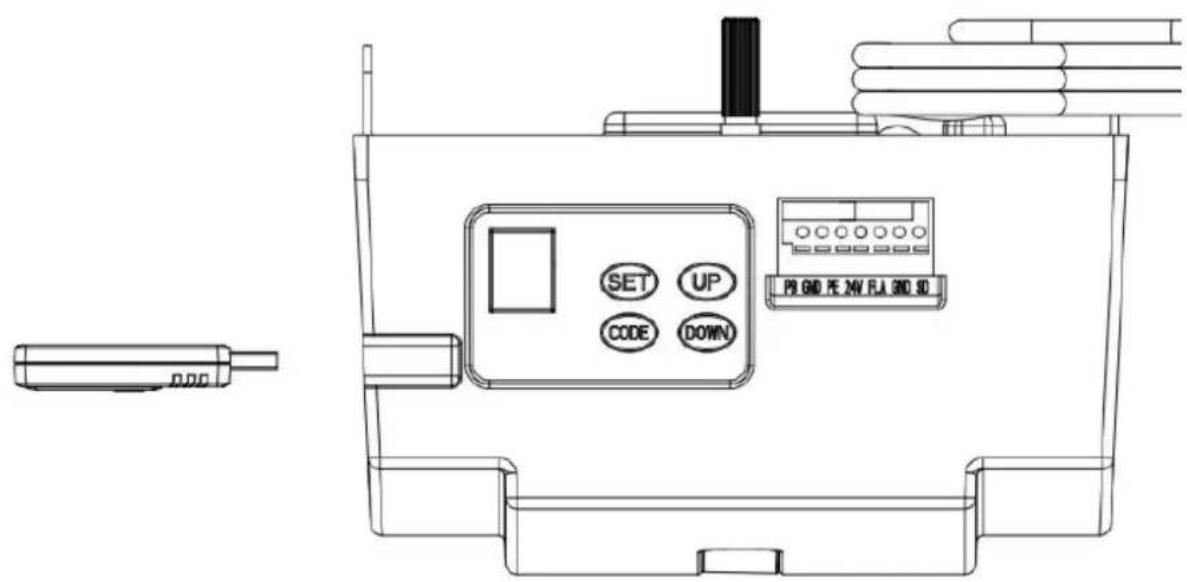

Tuote	Painike	Kuvaus
1.		Lyhyt painallus: Vahvista asetus.Pitkä painallus: Siirry toimintovalikon asetuksiin.
2.		Lyhyt painallus:a) Paina lyhyesti Asetustilassa CODE, se lopettaa nykyisen toiminnon ja palaa valmiustilaan.b) Paina valmiustilassa lyhyesti CODE-painiketta, jolloin kulmaan tulee piste, joka siirtyy nyt koodin kallistustilaan.Napsauta nyt ensin sen käsilähettimen painiketta, jota haluat käyttää, piste saattaa kadota, paina sitten uudelleen samaa painiketta käsilähettimessä, piste vilkkuu, tässä koodin oppiminen on valmis.Pitkä painallus: Tyhjennä koodattu kaukosäädin.Pidä CODE-painiketta painettuna, kunnes näytössä näkyy kirjain “C”. Kaikki tallennetut kaukosäätimet poistetaan.
3.		Lyhyt painallus: Avaa ovi.Pitkä painallus: Lisää kimmoisuutta.Paina YLÖS-painiketta ja pidä sitä painettuna, 4 sekunnin kuluttua se vierittää näyttöön 0-1-2-3, valitse haluamasi numero. 1=lisää kimmoisuutta 25%, 2=lisää kimmoisuutta 50%, 3=lisää kimmoisuutta 75%.
4.		Lyhyt painallus: Sulje luukku.Pitkä painallus: Palauta tehdasasetukset.Pidä ALAS-painiketta painettuna, 4 sekunnin kuluttua se rullaanäyttöön , autotallin oven avaaja käynnistyy uudelleen. PS: Uudelleenkäynnistys tarkoittaa, että kaikki asetukset palautetaan tehdasasetuksiin, kaikki oppimistoiminnot on tehtävä uudelleen paitsi lähettimen oppimiskoodi.

OHJELMOINTIOHJEET

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

T UP CODE DOWN L.

SET UP CODE DOWN

SET UP CODE DOWN

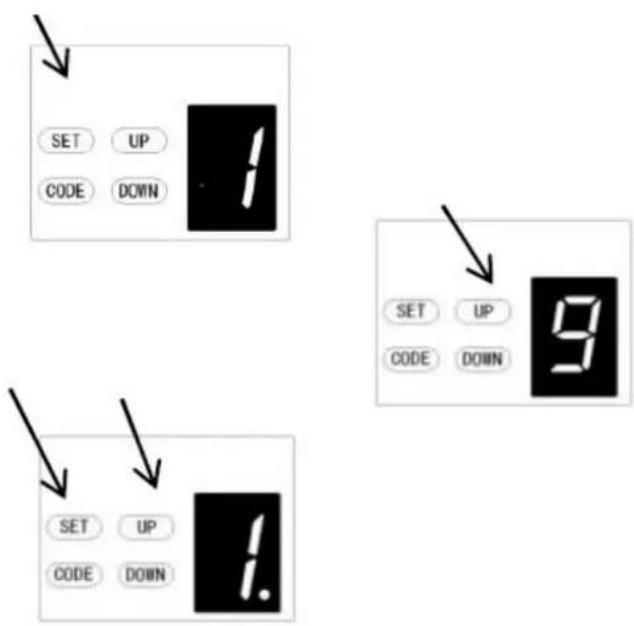

1. AVOIN JA SULJE RAJOJEN OHJELMOINTI

a) Paina ja pidä painettuna SET- painiketta siirtyäksesi tähän toimintoasetukseen, kunnes "1" tulee näyttöön, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Ovenavaaja on nyt ohjelmointitilassa. Ja sitten näet "n" ja piste ilmestyy näyttöön.
c) Paina YLÖS -painiketta ja pidä sitä painettuna, kunnes ovi saavuttaa halutun auki-asennon. Näytössä näkyy "n" ilman pistettä.
d) Paina SET- painiketta vahvistaaksesi avoimen asennon, jolloin näet "u" ja piste näytössä.
e) Paina seuraavaksi ALAS-painiketta ja pidä sitä painettuna, kunnes ovi saavuttaa halutun sulkemisasennon, näytössä näkyy "u" ilman pistettä.

HUOMAA: Hienosäätöä varten paina YLÖS- ja ALAS-painikkeita.

f) Paina nyt SET- painiketta vahvistaaksesi sulkemisasennon, jolloin näet "II" näytössä. Sulkemisasennon vahvistamisen jälkeen ovi avautuu ja sulkeutuu toistuvasti liikerajojen ja voiman herkkyyden säätämiseksi. Ovi on nyt asetettu normaaliin toimintaan.

VAROITUS:

Jakson avautumisen ja sulkemisen jälkeen näytössä näkyy numeroita (0\~9), "0" tarkoittaa, että ovet ovat tasapainossa, pienempi luku tarkoittaa parempaa oven tasapainoa, suosittelemme, että luku on pienempi kuin voimavoima.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

1 – Lisää voimaa
2 – Vähennä voimaa

2. ESTEVOIMAAN SÄÄTÖ

VAROITUS: Estovoiman säätö asetetaan automaattisesti ohjelmoinnin aikana. Normaalisti säätöä ei tarvita.

a) Paina ja pidä painettuna SET-painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS-painiketta, kunnes "2" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET-painiketta uudelleen. Laite on nyt pakkosäätötilassa. Ja sitten näet numeron "3" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS-painiketta lisätäksesi voima-asetusta tai ALAS-painiketta vähentääksesi voima-asetusta. Pienin voima on "1" ja sitä voidaan säätää ylöspäin. Suurin voima on "5".
d) Vahvista asetus painamalla SET-painiketta, jolloin se palaa automaattisesti valmiustilaan

ja näyttää "

HUOMAA: Tehdasasetuksena voima on "3".

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2 A.

SET UP CODE DOWN

1 – Lisää nopeutta

2 – Vähennä nopeutta

3. AJONOPEUSASETUS

VAROITUS: Jos muutit nopeusvaihtoehtoa uudelleen, se peruuttaa edellisen ajorajoltuksen. Nopeudensäätötoiminto on käytettävissä vasta, kun nollaat ajorajan.

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS - painiketta, kunnes "3" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Laite on nyt nopeudensäätötilassa. Ja sitten näet kirjaimen "A" ja flash-piste ilmestyy näytölle.
c) Valitse nopeus painamalla YLÖS & ALAS - painikkeita. Kuva "8" tarkoittaa 80 % ajonopeudesta. Kuva "A" tarkoittaa täyttä nopeutta.
d) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "Il".

HUOMAA: Ajonopeus on asetettu tehtaalla vakionopeudelle "A".

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 – Lisää aikaa
2 – Vähennä aikaa

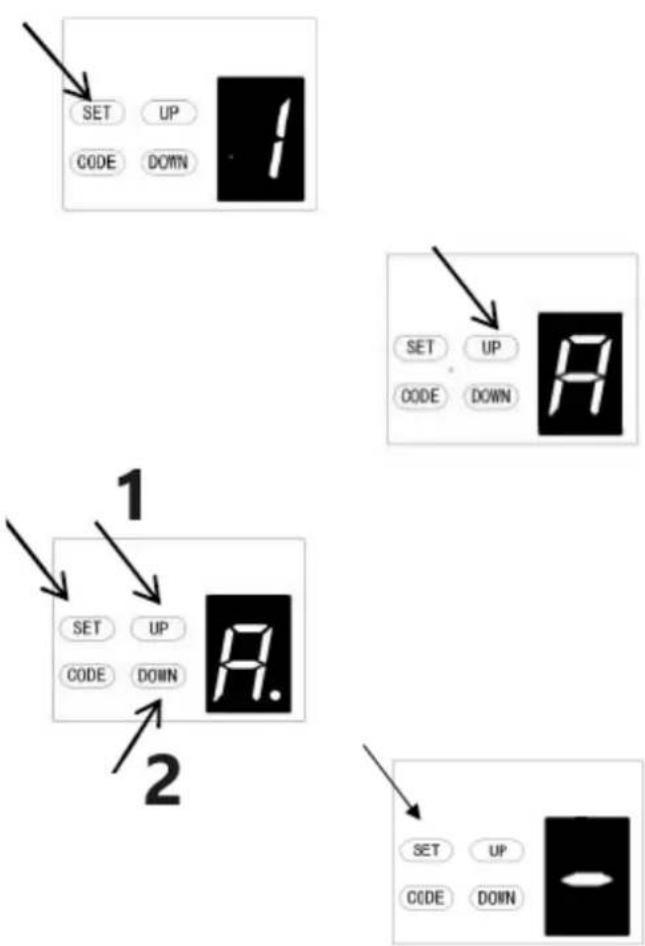

4. AUTOMAATTINEN SULKEMISEN JA AJAN ASETUS

HUOMAUTUS: Suosittelemme turvavalokuvakeilojen käyttöä kaikissa asennuksissa, joissa automaattinen sulkemistoiminto on käytössä.

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS -painiketta, kunnes "4" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen, laite on nyt automaattisen sulkemisen säätötilassa. Ja sitten näet numeron "0" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS -painiketta kerran asettaaksesi automaattisen sulkeutumisajan (0\~9). Paina YLÖS -painiketta lisätäksesi aikaa tai ALAS-painiketta vähentääksesi aikaa. Sulkemisaika on 15 sekuntia*N, N=0\~9. Enimmälsaika on 135 s. Jos haluat poistaa automaattisen sulkemistoiminnon käytöstä, aseta aika nollaan (0).
d) Vahvista asetus painamalla SET- painiketta ja laite palaa valmiustilaan tila automaattisesti ja näyttää "II".

HUOMAUTUS:

1. Sulkemisaika on asetettu tehtaalla vakiona "0".
2. Jos valokuvakennotoiminto on päällä ja se on katkennut esteen takia, automaattinen sulkemisaika pysähtyy hetkeksi ja jatkaa sitten automaattista sulkeutumisaikaa uudelleen.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

1 – Lisää 2 – Vähennä

5. AUTOMAATTINEN SULKEMISTilan ASETUS

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS - painiketta, kunnes "5" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Laite on nyt automaattisen sulkemistilan säätötilassa. Ja sitten näet numeron "1" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS- painiketta kerran asettaaksesi automaattisen sulkemisen. Voit valita "1" tai "2" sarjan. Kuva "1" tarkoittaa, että vain ovi voi sulkeutua automaattisesti, kun se on auki-raja-asennossa. Kuva 2 tarkoittaa, että ovi voi sulkeutua automaattisesti, kun ovi on missä tahansa asennossa.
d) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "II".

HUOMAUTUS:

1. Sulkemistila on asetettu tehtaalla vakioasetukseksi "1".
2. Ovi sulkeutuu automaattisesti vain avautumisprosessin aikana, mutta se ei voi sulkeutua automaattisesti sen jälkeen, kun se on pysäytetty sulkemisprosessin aikana.

SET UP CODE DOWN

6. LED POIS VIIVEAJAN ASETUS

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS - painiketta, kunnes "6" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.

SET UP CODE DOWN

b) Paina SET- painiketta uudelleen. Yksikkö on nyt LED-sammutusviiveen säätötilassa. Ja sitten näet numeron "3" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS -painiketta kerran asettaaksesi LEDin sammumisviiveen (1\~9).
d) Paina YLÖS -painiketta lisätäksesi aikaa tai ALAS -painiketta vähentääksesi aikaa. Viiveaika on 1 minuutti*N, N=1\~9. Suurin viiveaika on 9 minuuttia.
e) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "Il".

HUOMAA: LED-valon sammumisviive on tehtaalla asetettu vakiona "3".

SET UP CODE DOWN 3.

SET UP CODE DOWN

1 – Lisää aikaa

2 – Vähennä aikaa

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

7. KÄÄNTÖKORKEUSASETUS

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS -painiketta, kunnes "7" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Laite on nyt käänteisessä korkeudensäätötilassa. Ja sitten näet numeron "0" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS -painiketta kerran asettaaksesi peruutuskorkeuden sulkemisen aikana (0\~9).
d) Paina YLÖS -painiketta lisätäksesi tai ALAS-painiketta vähentääksesi. Kuva "0" tarkoittaa, että ovi ponnahtaa auki-raja-asentoon. Kuva 1-9 tarkoittaa, että ovi pomppil koko matkan asentoon. Kymmenesosasta yhdeksään kymmenesosaa koko matkasta jne...
e) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "II".

HUOMAA: Kääntymiskorkeus on asetettu tehtaalla vakiona "0".

1 – Lisää korkeutta

2 – Pienennä korkeutta

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 – Lisää 2 – Vähennä

8. OSITTAINEN AUKI/KORKEUSASETUS

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS - painiketta, kunnes "8" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.

b) Paina SET- painiketta uudelleen, laite on nyt osittain auki/korkeudensäätötilassa. Ja sitten näet numeron "0" ja flash-piste ilmestyy näytölle.

c) Paina YLÖS/ALAS -painiketta kerran valitaksesi, haluatko avata osittaisen avaustoiminnon vai asettaa osittaisen avauksen korkeuden. (0 -C). Paina YLÖS - painiketta lisätäksesi tai ALAS- painiketta vähentääksesi.

Kuva "0" tarkoittaa osittaisen avoimen toiminnon sulkemista.

Kuva "1" tarkoittaa, että korkeus on 2 cm. Kuva "2" tarkoittaa, että korkeus on 4 cm. Kuva "3" tarkoittaa, että korkeus on 8 cm Kuva "4" tarkoittaa, että korkeus on 12 cm Kuva "5" tarkoittaa, että korkeus on 20 cm Kuva "6" tarkoittaa, että korkeus on 40 cm Kuva "7" tarkoittaa, että korkeus on 60 cm Kuva "8" tarkoittaa, että korkeus on 80 cm Kuva "9" tarkoittaa, että korkeus on 100 cm Kuva "A" tarkoittaa, että korkeus on 120 cm Kuva "B" tarkoittaa, että korkeus on 140 cm Kuva "C" tarkoittaa, että korkeus on 160 cm

d) Vahvista asetus painamalla SET-painiketta, jolloin se palaa automaattisesti

valmiustilaan ja näyttää "".

HUOMAUTUS:

1. Osittainen avaus/korkeus on asetettu tehtaalla vakiona asentoon "0".
2. Jos avaat osittain auki/korkeustoiminnon, painikkeen tunnistustoiminto poistetaan käytöstä.
3. Katso muut tiedot huolellisesti kaukosäätimen käyttöohjeesta.
4. Jos otit osittain auki -toiminnon käyttöön ja poistit tämän toiminnon myöhemmin, huomaa, että vain koodattu painike, jota nojasit alussa, voi ohjata avaajaa nyt.

1

SET UP CODE DOWN

9. LÄHETTIMEN PAINIKKEIDEN TUNNISTUSTOIMINTOASETUS

a) Paina ja pidä painettuna SET- painiketta siirtyäksesi tähän toimintoasetukseen, kunnes "9" tulee näyttöön, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Laite on nyt painikkeiden tunnistustoiminnon säätötilassa. Ja sitten näet numeron "1" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS -painiketta kerran valitaksesi, että kaikki 4 painiketta voivat ohjata vain yhtä avaajaa vai vain erillinen koodattu painike voivat ohjata avaajaa.

Kuva "0" tarkoittaa, että painikkeiden tunnistustoiminto on suljettu. Se tarkoittaa, että jos koodasit 1 painikkeen 1 avaajaan, kaikki 4 kaukosäätimen painiketta voivat ohjata avaajaa. Se sopii käyttäjille, joilla on vain yksi automaatioovi kotona.

Kuva "1" tarkoittaa, että painikkeiden tunnistustoiminto on auki. Jos koodasit ensimmäisen painikkeen ensimmäisellä avaajalla, ensimmäinen painike on ainoa kaukosäätimen painike, jolla voi ohjata avaajaa. Se sopii käyttäjille, joilla on enemmän kuin 1 automaatioovi/portti kotona.

SET UP CODE DOWN

2

SET UP CODE DOWN

d) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "II".

HUOMAUTUS:

1. Painikkeiden tunnistus on asetettu tehtaalla vakioasetukseksi "1".
2. Kun olet muuttanut painikkeiden tunnistamisen poistamisen tunnistukseksi, huomaa, että vain koodattu painike voi ohjata avaajaa.

1 – Painikkeiden tunnistustoiminto on suljettu

2 – Painikkeiden tunnistustoiminto on auki

1 – Lisää
2 – Vähennä

A. PEHMEÄ PYSÄYTYSMATKAAN SÄÄTÖ

a) Paina SET -painiketta pitkään, kunnes näytössä näkyy "1", ja paina sitten YLÖS -painiketta jatkuvasti, kunnes "A" näkyy näytössä siirtyäksesi toimintoasetuksiin.
b) Paina SET- painiketta uudelleen, nyt olet siirtynyt pehmeän pysäytysmatkan asetusvalikkoon ja näet numeron "2" ilmestyvän näytölle.
c) Paina YLÖS/ALAS- painiketta valitaksesi pehmeä pysähdysetäisyys, voit valita tasolta "1-3", alkuperäinen oletusarvo on "2", mikä tarkoittaa, että pehmeä pysäytysetäisyys on keskipitkä.

Numero "1" tarkoittaa, että pehmeä pysäytysmatka on pitkä.

Numero "2" tarkoittaa, että pehmeä pysähdysmatka on keskipitkä.

Numero "3" tarkoittaa, että pehmeä pysähdysmatka on lyhyt.

d) Vahvista asetus painamalla SET-painiketta.

HUOMAA: Kun asetus on valmis, sinun on opetettava oven liikerajat uudelleen, jolloin pehmeä pysähdysmatka toimii uusilla asetuksillasi.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

1 – Lisää korkeutta

2 – Pienennä korkeutta

b. KÄÄNTÖKORKEUS TIETÄÄNTÄ ASETUS

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS - painiketta, kunnes "b" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Yksikkö on nyt peruutuskorkeuden tietämättömyyden säätötilassa. Ja sitten näet numeron "1" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS- painiketta kerran asettaaksesi peruutuskorkeuden tietämättömyyden sulkemisen aikana (0\~9).
d) Paina YLÖS -painiketta lisätäksesi tai ALAS-painiketta vähentääksesi.

Kuva 1-9 tarkoittaa, että ovi ei edelleenkään pannahda, vaikka sen sulkeutumisreitillä on esteitä 1-9 cm:n etäisyydellä sulkuasennosta. Tämä toiminto sopii parhaiten Pohjois-Eurooppaan, missä lunta sataa alna maassa.

e) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "II".

HUOMAA: Kääntymiskorkeus on tehtaalla vakiona asetettu arvoon 1.

SET UP CODE DOWN

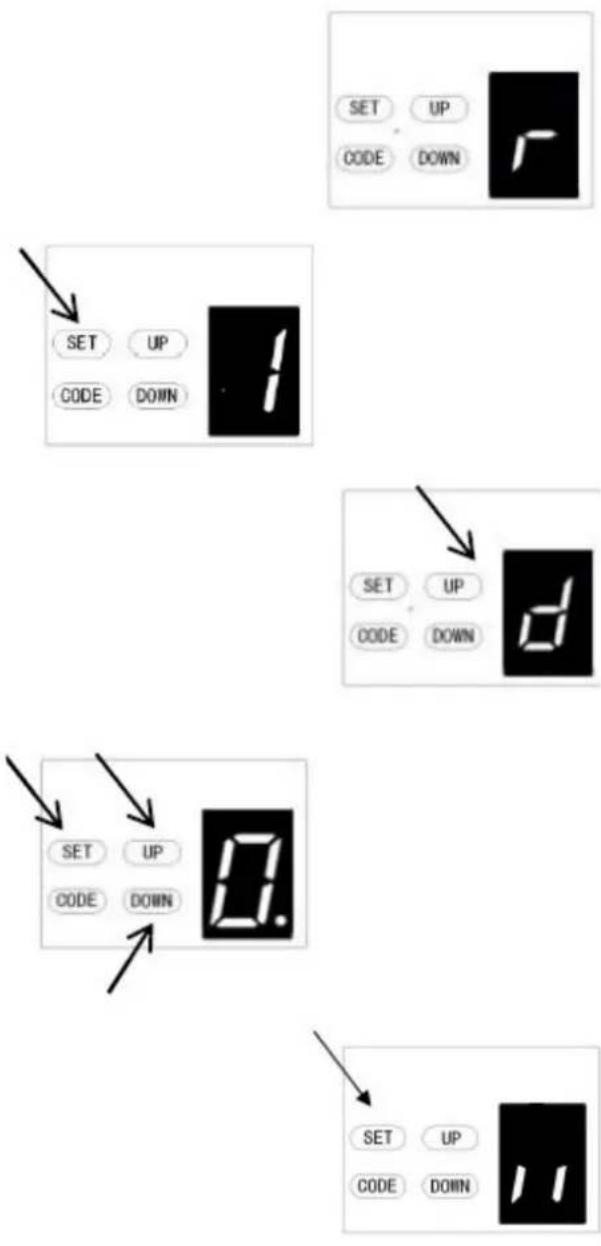

C. PÄÄLUUKKUKYTKINTYYPIN ASETUS

a) Paina SET -painiketta ja pidä sitä painettuna, kunnes näytössä näkyy "1", paina sitten YLÖS -painiketta, kunnes "C" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Yksikkö on nyt käyntiovikytkimen tyyppisessä säätötilassa. Ja sitten näet numeron "0" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS- painiketta kerran asettaaksesi sisäänkäyntiovikytkimen tyypin. Voit valita joukon "0" tai "1".

Kuva "0" tarkoittaa, että kulkuovitoiminto on normaalisti auki.

Kuva "1" tarkoittaa, että kulkuovitoiminto on normaalisti kiinni.
d) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "II".

HUOMAA: Käyntioven kytkin on tehtaalla vakioasennossa "0".

SET UP CODE DOWN

SET UP CODE DOWN

d. VALOKONE PÄÄLLE/POIS ASETUS

HUOMAA: Varmista, että valokenno on asennettu oikein ja käytä sitä

Normaalisti suljetut koskettimet avaajan lisävarusteliittimiin (kuva 22, kuva 23)

Huomaa myös, että valosädetoiminto on poistettava käytöstä, jos El ole asennettu valosäteitä, muuten ovea ei voida sulkea, ja LEDnäytössä näkyy kirjain "r".

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS - painiketta, kunnes "d" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen. Laite on nyt valokennon ON/OFF-säätötilassa. Ja sitten näet numeron "0" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS / ALAS -painiketta kerran asettaaksesi valokennon ON/OFF-kytkimen. Voit valita joukon "0" tai "1".

Kuva "0" tarkoittaa, että valokennotoiminto on suljettu.

Kuva "1" tarkoittaa, että valokennotoiminto on auki.

d) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "II".

HUOMAA: Valokenno on tehtaalla asetettu asentoon "0".

SET UP CODE DOWN

E. HUOLTO HÄLYTYS-KÄYTTÖSYKLIJEN LASKENTASETUS

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina sitten YLÖS - painiketta, kunnes "E" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.

SET UP CODE DOWN

b) Paina SET- painiketta uudelleen. Yksikkö on nyt huoltohälytyksen säätötilassa. Ja sitten näet numeron "0" ja flash-piste ilmestyy näytölle.

SET UP CODE DOWN

c) Paina YLÖS / ALAS- painiketta, niin voit valita toimintajaksot, jotka tarvitset avaajaa huomaamaan. Voit valita sarjasta "1-5". Kuva "1" tarkoittaa, että kun autotallin ovea on käytetty 1000 kertaa, LED-valo vilkkuu 10 kertaa nopeasti, kun ovi lakkaa toimimasta joka kerta. Jotta huomaat, että autotallin ovi on huollettava. Ja samaan aikaan näet näytölle ilmestyvän numeron "t".

SET UP CODE DOWN

Kuva "2" tarkoittaa, että huoltohälytysten laskentajakso on asetettu päälle 2000 kertaa.

Kuva "3" tarkoittaa, että huoltohälytysten laskentajakso on asetettu päälle 3000 kertaa.

Kuva "4" tarkoittaa, että huoltohälytysten laskentajakso on asetettu päälle 4000 kertaa.

Kuva "5" tarkoittaa, että huoltohälytysten laskentajakso on asetettu päälle 5000 kertaa.

d) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "II".

SET UP CODE DOWN

HUOMAUTUS:

1. Toimintojen laskentajaksot on asetettu tehtaalla vakioarvoon "0".
2. "t" tulee näyttöön ja led-valo vilkkuu 10 kertaa nopeasti tarkoittaa, että ovi on menettänyt tasapainon. Suosittelemme autotallin ovien huoltoa.
3. "Tarkista" tila tai "opeta uudelleen" matkaraja huoltohälytysten varoitusten jälkeen.

Viestintätoiminnon ohjelmointi

Kaukosäätimen asetus

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina seuraavaksi lyhyesti YLÖS/ALAS- painiketta, kunnes "F" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike (kuva 1-2).
b) Paina SET-painiketta, jolloin näyttöön tulee valitsemasi tila (kuva 3).
c) Paina YLÖS/ALAS-painiketta asettaaksesi haluamasi ehdon "0-1" (kuva 4-5).
d) Vahvista painamalla SET-painiketta.

Kuva "0" tarkoittaa, että viestintätoiminto on kiinni, ovi voi pysähtyä mihin tahansa asentoon kaukosäätimellä.

Kuva "1" tarkoittaa, että viestintätoiminto on auki, ovi ei voi pysähtyä mihinkään asentoon kaukosäätimellä avaamisen aikana. Mutta ovi voi pysähtyä mihin tahansa asentoon kaukosäätimellä sulkemisen aikana, ja se pomppii automaattisesti ylös.

Huomio: Jos käytät yleisvastaanottimen kaukosäädintä, tämä asetus ei vaikuta siihen.

SET UP CODE DOWN

Kuvio 1

SET UP CODE DOWN

Kuva 2

SET UP CODE DOWN

Kuva 3

SET UP CODE DOWN

Kuva 4

SET UP CODE DOWN

Kuva 5

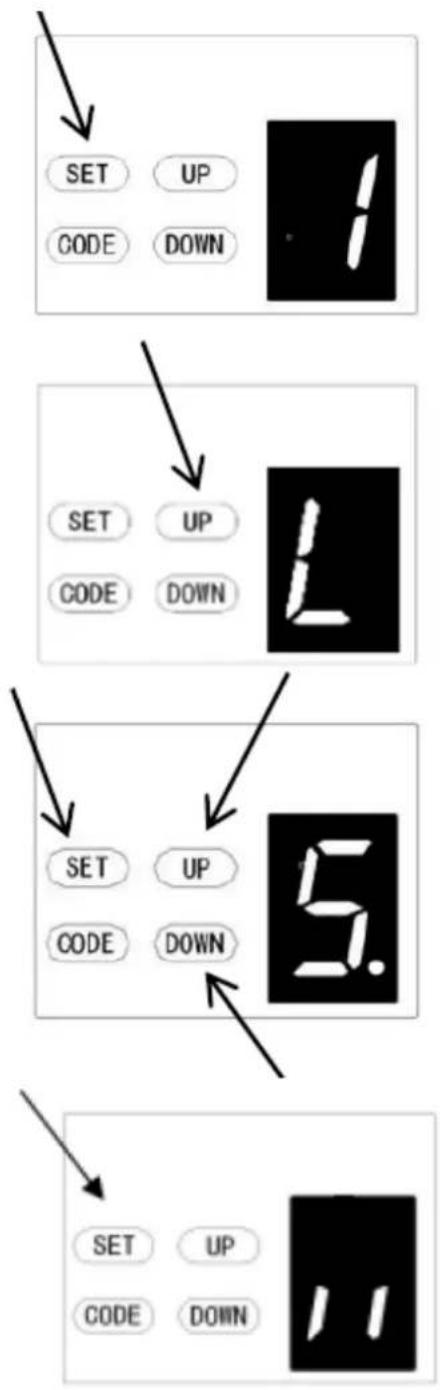

VAROITUS : Avaamisen nostovoiman säätö asetetaan automaattisesti ohjelmoinnin aikana. Normaalisti säätöä ei tarvita.

a) Paina ja pidä painettuna SET- painiketta, kunnes näytössä näkyy "1", paina seuraavaksi lyhyesti YLÖS-painiketta, kunnes "L" tulee näyttöön siirtyäksesi tähän toimintoasetukseen, ja vapauta sitten painike.
b) Paina SET- painiketta uudelleen, laite on nyt avautuvassa nostovoiman säätötilassa. Ja sitten näet numeron "5" ja flash-piste ilmestyy näytölle.
c) Paina YLÖS -painiketta lisätäksesi vetoasetusta tai DOWN -painiketta vähentääksesi vetoasetusta. Pienin nostovoima on "1" ja sitä voidaan säättää ylöspäin. Suurin nostovoima on "9".
d) Vahvista asetus painamalla SET- painiketta, jolloin se palaa automaattisesti valmiustilaan ja näyttää "

HUOMAA : Tehdasasetuksena nostovoima on "5".

Huomautus : Tähän toimintoon käytetty malli määräytyy todellisen ohjelman mukaan.

Moottorin suunnanvaihtotoiminnon ohjelmointi

Toimintoa voidaan soveltaa kääntöoviin

1. Kun olet asettanut tämän toiminnon, kääntöovi avautuu ulospäin. Kun avaat oven, vaunu liikkuu eteenpäin. Kun suljet oven, vaunu liikkuu taaksepäin.

1 – Eteenpäin

2 – Taaksepäin

3 – Kärry

4 - Moottorin pää

SET UP CODE DOWN

a) Pidä SET- painiketta painettuna, kunnes "tulee näyttöön, paina seuraavaksi lyhyesti ALAS - painiketta valitaksesi "0"-toiminnon.

SET UP CODE DOWN

b) Lyhyen SET- painikkeen painalluksen jälkeen

näytössä näkyy "Punainen piste oikeassa alakulmassa vilkkuu.

c) Paina seuraavaksi lyhyesti UP/DOWN -painiketta valitaksesi toiminnon "0" tai "1".

"0" on vakiona tehtaalla, moottorin suunnanvaihtotoiminto on suljettu. "1" tarkoittaa, että moottorin suunnanvaihtotoiminto on auki, ovi liikkuu taaksepäin.

d) Paina sitten lyhyesti SET- painiketta vahvistaaksesi tarvitsemasi toiminnon.

Huomautus: Sinun on nollattava matkaraja, kun olet valinnut tämän toiminnon.

SET UP CODE DOWN

AVAA / PYSÄYTÄ / SULJE LÄHTEET

O/S/C-toimintoa voidaan käyttää ulkoisena painikekytkimenä avaajaa ohjaamaan. Kytkimessä on oltava jännitteetön, normaalisti avoimet NC-koskettimet (kuva 22

Valosäteen liitäntä (valinnainen) – Kuva 22, Kuva 23

Kytkimen ohjausliitäntä (valinnainen) – Kuva 22

Huomautus:

1. Salaman (varoitusvalon) tulee olla alle 10 W.
2. PB:n (External Push Button) tulee olla "EI"-kosketin.

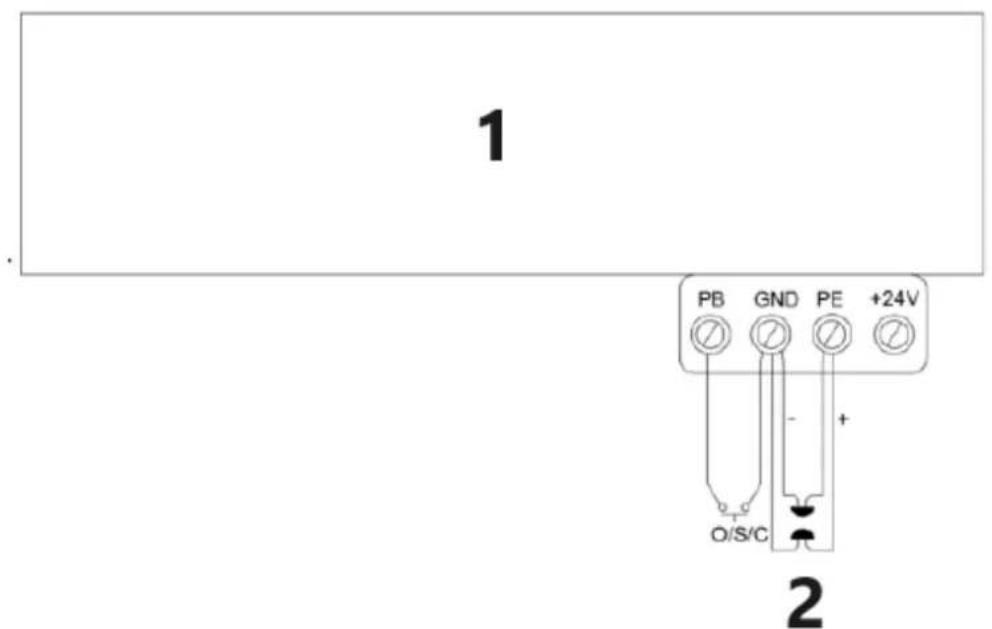

1 PB GND PE +24V O/S/C 2

1 – Autotallin oven avaaja 2 – Valokuvasäde pulssia varten Kuva 22

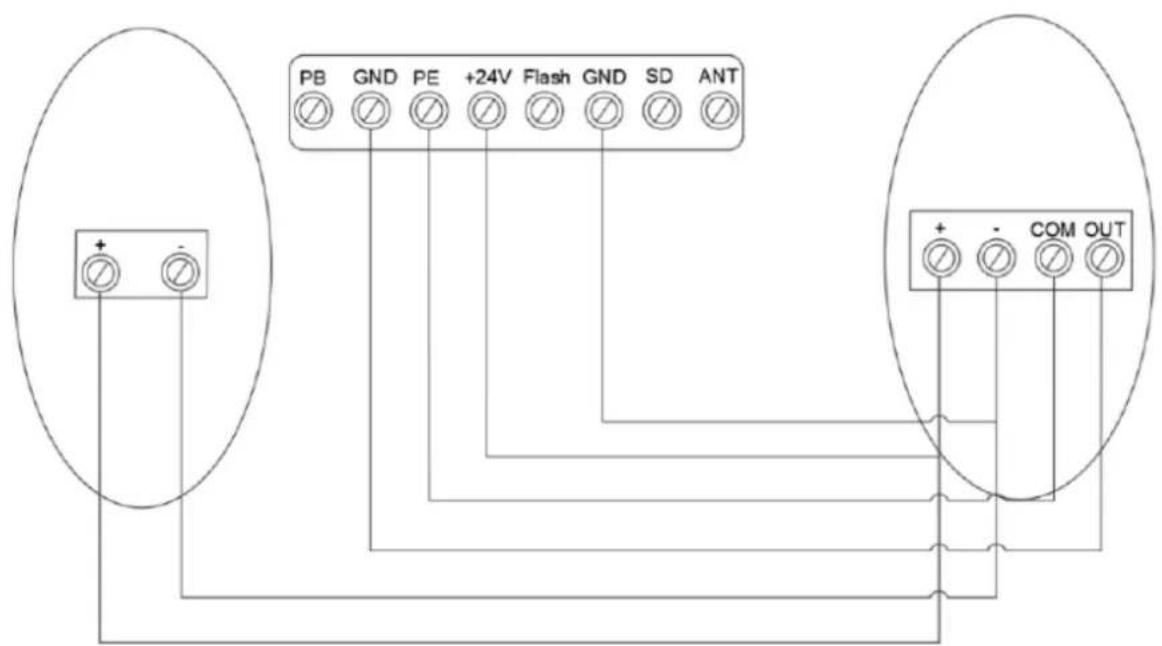

PB GND PE +24V Flash GND SD ANT + - COM OUT

Valosäteen/kytkimen ohjauksen liitäntä Kuva 23

Muu terminaalin käyttöönotto ja sovellus

1. O/S/C-liitännät saatavilla. (Kuva 22)

Lisää uusi O/S/C-painike oven avaamiseksi tai sulkemiseksi.

1. Salamavalotoiminto. (Kuva 24, Kuva 25)

Tätä toimintoa varten on vastaavat liitännät ja ne tarjoavat 24v-35v salamavalojännitteen. Liitä salamavalo DC 24v-28v, virta ≤ 100mA. Kun käytät AC 220 V:n tehosalamavaloja, yhdistä sovitin ja johdotus tarpeen mukaan.

1. Kulkuoven (SD) suojaus (kuva 24, kuva 25)

Tämä toiminto varmistaa, että ovea ei voida avata, ellei pienluukkua ole suljettu. Ovipaneeli ei vaurioidu.

1. Ulkoinen virtalähde (BAT) ja antenni (ANT), WIFI-portti. (Kuva 25)

Ulkoinen virtaliitäntäportti, punainen on kytketty "+", musta on kytketty "-".

"WIFI" Tämä portti liitetään WIFI-moduuliin.

"ANT" vastaanottosignaalitoiminto Antennilitäntä.

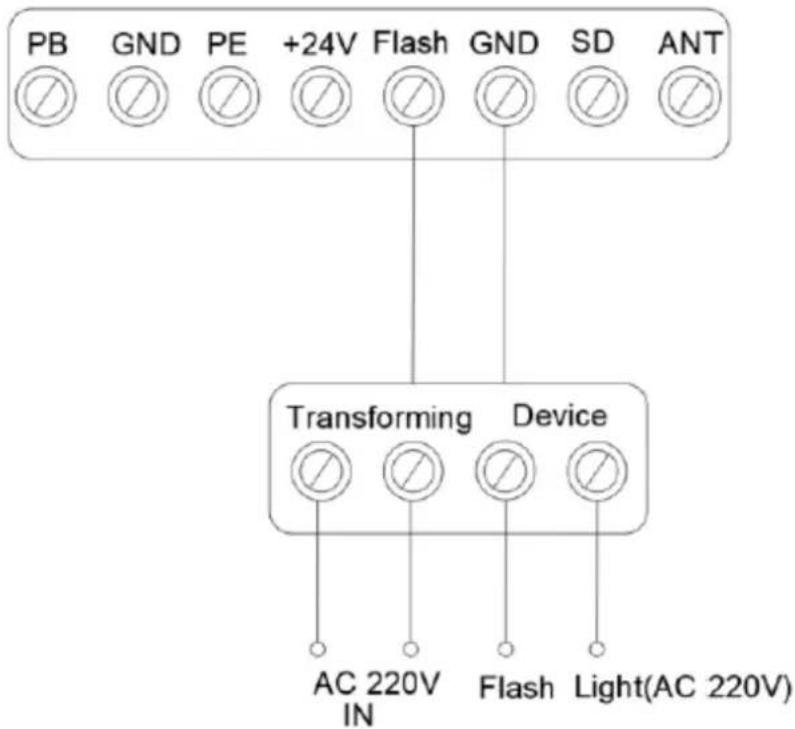

PB GND PE +24V Flash GND SD ANT Transforming Device AC 220V Flash Light(AC 220V) IN

Kuva 24

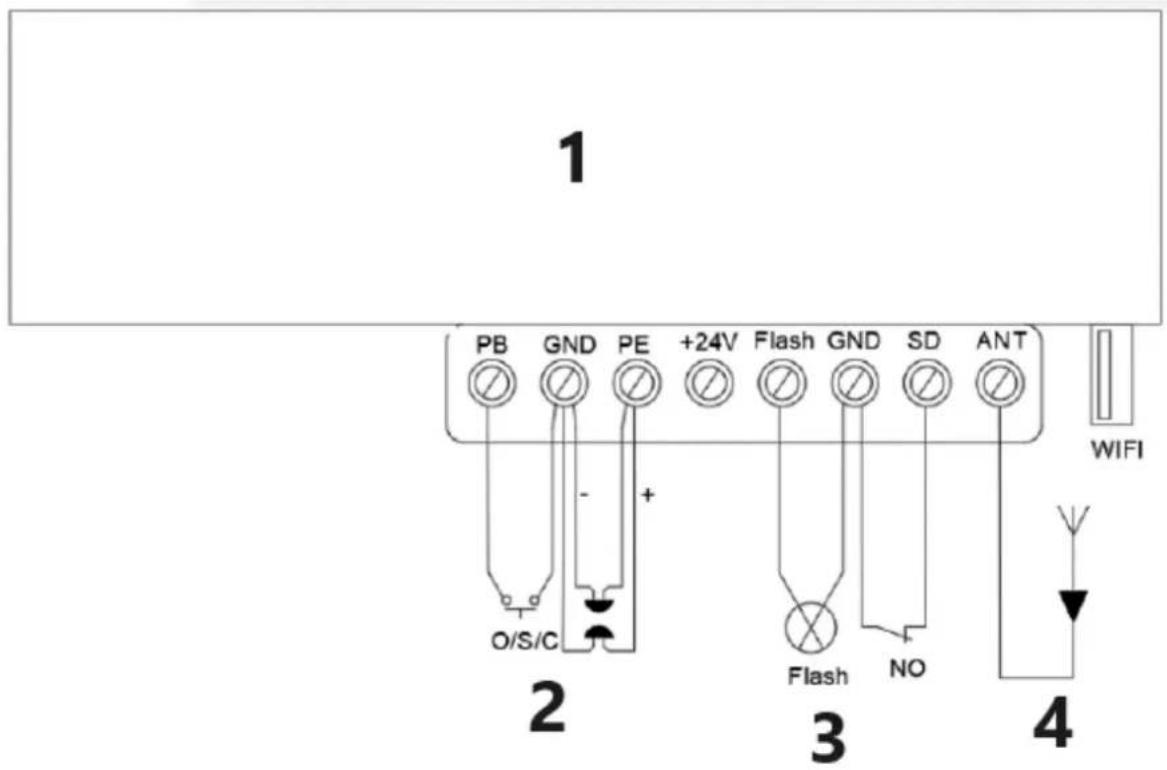

1 PB GND PE +24V Flash GND SD ANT WIFI O/S/C + 3 Flash NO 4

1 – Autotallin oven avaaja 2 – Valokuvasäde pulssia varten 3 – Käyntioven turvalaite 4 – antenni Kuva 25

HUOLTO

1. Logiikkapiirilevy ei vaadi erityistä huoltoa.

Tarkista ovi vähintään kahdesti vuodessa, onko se tasapainotettu ja kaikki toimivat osat hyvässä toimintakunnossa vai eivät.

Tarkista peruutusherkkyys vähintään kahdesti vuodessa ja säädä tarvittaessa.

Varmista, että turvalaitteet toimivat tehokkaasti (valokuvasäteet jne.)

1. Lampun vaihto:

Huomautus: Varmista, että virransyöttö on katkaistu ennen kuin vaihdat hehkulampun. Ja varmista, että uuden hehkulampun jännite on paikallisen jännitteen mukainen ja teho on 10 watin sisällä.

Irrota lampun suojuksen ruuvit. Ota lampun kansi pois ja kierrä vanha LED-valo irti vastapäivään. Korjaa uusi LED-valo ja lampun kansi.

1. Mitä tulee huoltohälytystoimintoon:

LED-valo vilkuu 10 kertaa nopeasti tarkoittaa, että ovi menetti tasapainon, suosittelemme autotallin ovien huoltoa. "Tarkista" tila tai "Oppi uudelleen" matkaraja huoltohälytyksen varoitusten jälkeen.

Huomautus: Epäasianmukainen käyttöovi voi vaikuttaa automaattisen avaajan käyttöikään virheellisten kuormien vuoksi ja välttää takuun.

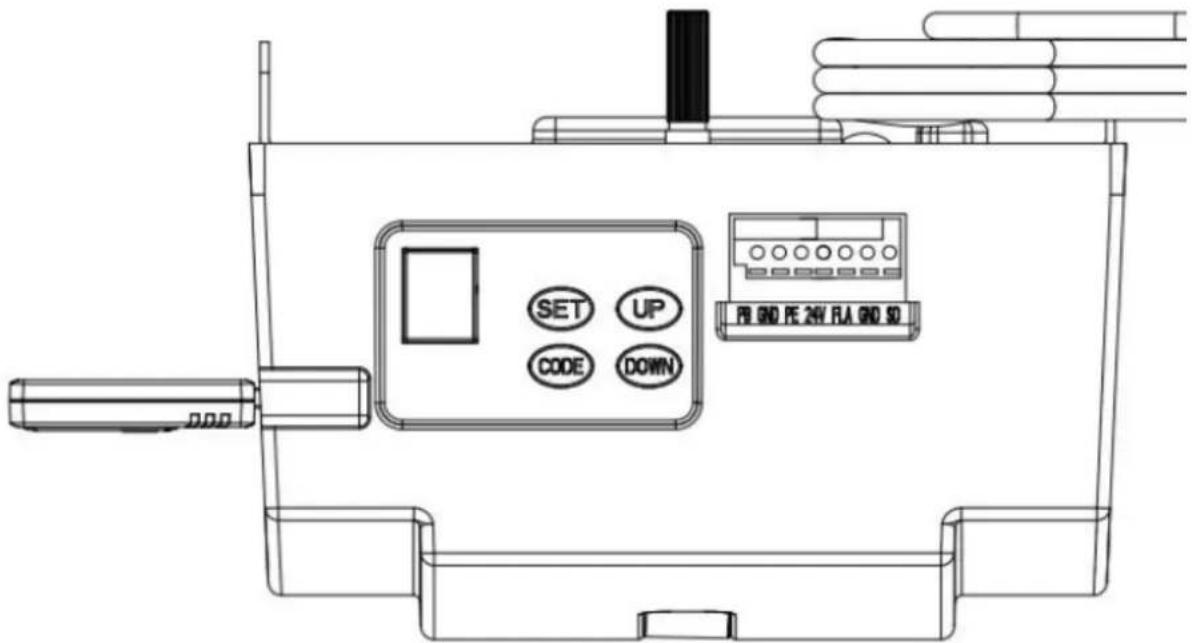

SMART DOOR - USB 02

Etsi vastaava USB-liitäntä ja aseta Wi-Fi-moduuli (kuva 1, 2).

SET UP CODE DOWN PE GND PE 24V FLA GND SD

Kuvio 1

SET UP CODE DOWN PI 800 PE 24V RA 800 SD

Kuva 2

Toimintaohje:

1. Avaus- ja sulkemisrajojen ohjelmointi
2. Kaukokoodaus
3. Led off -viiveajan asetus
4. Automaattinen sulkemis- ja ajan asetus
5. Osittainen auki/korkeusasetus

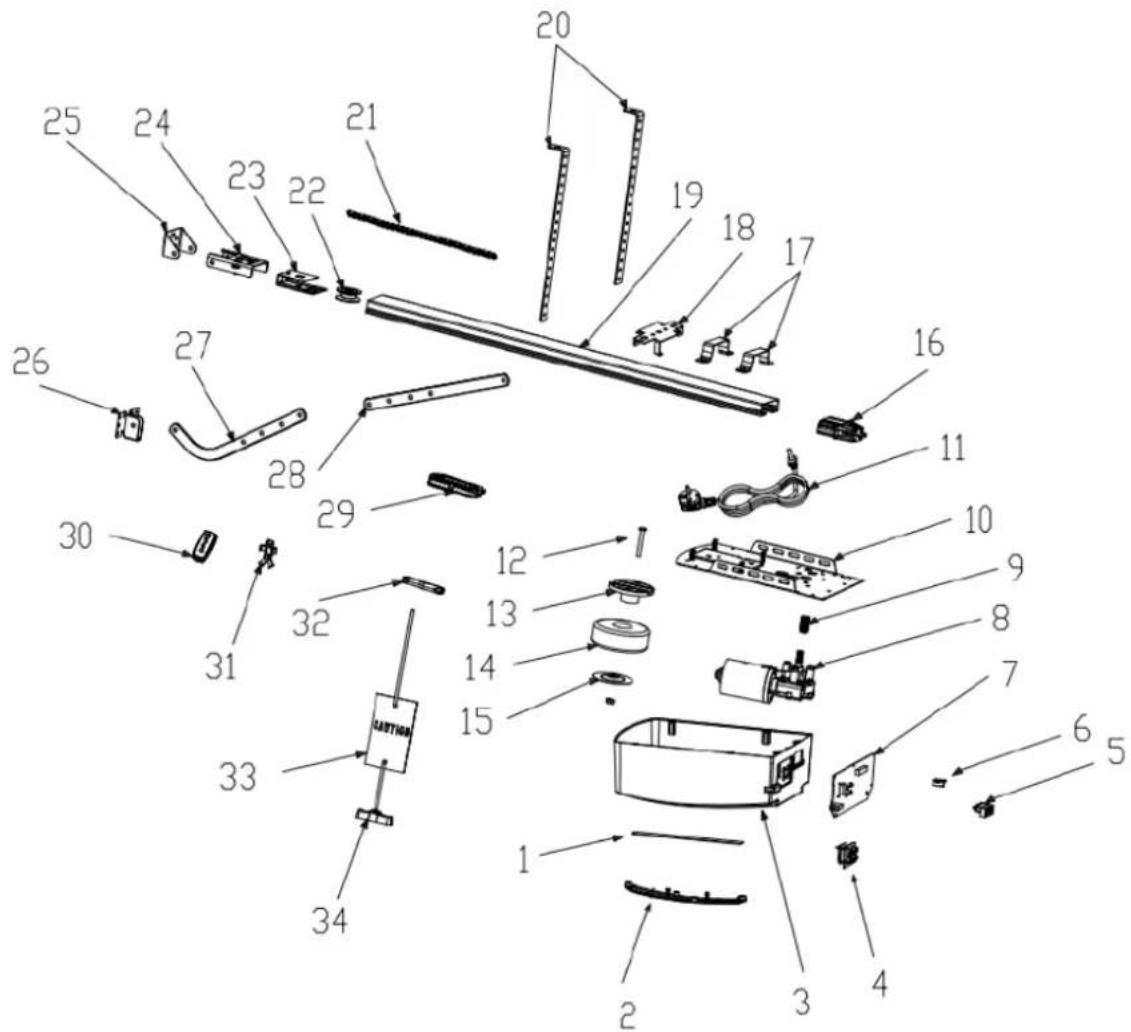

OSALUETTELO C -RAIL-AVAAJAAN

Ongelmien ratkaisminen

Vian ulkonäkö		Vian syy	Ratkaisut
Oven avaaja ei toimi.LCD-näyttö ei ole kirkas		1. Virtalähde2. Pistokejohto löystyy	1. Tarkista, onko moottorin pistorasiassa virtaa2. Tarkista, onko sulakeputki rikki3. Tarkista, onko muuntajan pienjännitejohto kytketty tehokorttiin4. Tarkista, onko nauhakaapeli kytketty5. Tarkista, onko muuntajan pienjännitepuolella 26 V AC, jos on 26 V AC, vaihda piirilevy. Jos ei, vaihda muuntaja
Asento puuttuu		Järjestelmävirhe	Aseta matkustusraja uudelleen
		[5Ä6K]Oppimisen aikana digitaalinen näyttö	Matkustaa alle 30 cm tai yli 9 metriä	Aseta matkustusraja uudelleen
		Digitaalinen näyttöAvaaja ei toimi tai lakkaa toimimasta	Epävakaa jännite tai ovi menetti tasapainon	1. Tarkista virtalähde2. Säädä oven tasapainoa
Avaaja ei toimi		Digitaalinen näyttö	Ylä- ja alaraja-asetuksen oppiminen epäonnistuiOpettele ylä- ja alarajan asetus väärin	Opi "YLÖS"- ja "ALAS"-rajat uudelleen ohjeen mukaan
LED palaa aina		Ohjauspaneeli on rikki tai virtalähdekortti on rikki	Vaihda ohjauskortti tai virtakortti.
Kun avaat oven kaukosäätimellä,avaaja pysähtyy automaattisesti 10 cm ajon jälkeen		Digitaalinen näyttö	Hall-anturin johto on löystnyt tai vaurioitunut	Avaa kansi, tarkista Hall-anturin johto, kytke uudelleen tai vaihda.
Avaaja ei toimi.Kuuntele releen "kaka" ääni		Digitaalinen näyttö	Vaihdemoottorin ja levyn välinen johto irtoaa	Avaa kansi ja tarkista vaihdemoottorin ja levyn välinen johto.
Avaaja pysähtyy automaattisesti 10 cm ajon jälkeen		Digitaalinen näyttö	Vaihdemoottorin ja levyn välinen johto on kytketty käänteisesti	Katkaise ensin virta, avaa kansi ja käännä pistokejohto vaihdemoottorin ja kortin välillä. Aseta matkustusraja uudelleen.
Ovi liikkuu vain ylöspäin.Älä työskentele alaspäin liikkuessa ja		digitaalisessa näytössä	Valokennotoiminto on ollut tehokas, mutta ilman valokuvakennolaitetta.	Sammuta valokuvakennotoiminto, jos yhtään valokuvakennolaitetta ei ole kytketty. Katso käyttöohje.3. Tarkista, onko valokenno liitetty oikein vai onko valokennon välissä esteitä.
Ovi on täysin auki, sulkeutuu automaattisesti jonkin ajan kuluttuaLED-valot välähtävät 4 kertaa 29		Automaattinen sulkemistoiminto on päällä	Aseta automaattinen sulkeutumisaika tai sammuta automaattinen sulkemistoiminto.(Katso käyttöohje)
Kun ovi pysähtyy, varoitusvalo palaa aina		Virtajohto on rikki	Vaihda virtakortti
LED-valot eivät toimi		1. LED-johtoa ei ole kytketty2. LED on rikki3. Piirilevy on rikki	1. Tarkista LED-johto2. Vaihda LED3. Vaihda piirilevy
Ovi kääntyy automaattisesti ylärajaan ennen kuin ovi sulkeutuu kokonaan		Toimii automaattisella peruutustoimnollaOvea ei ole asennettu oikeinSen liikkeessä on tukoksia	1.Tarkista oven lohkoasento ja aseta ajoraja uudelleen2. Lisätty voiman numero automaattiselle peruutukselle
Ovi pysähtyy automaattisesti avattaessa		Toimii automaattisella suojaustoimnolla, kun tukos havaitaan Ovea ei ole asennettu oikeinSen liikkeessä on tukoksia	1.Tarkista oven lohkoasento ja aseta ajoraja uudelleen2. Lisätty voiman numero automaattiselle peruutukselle
Kaukosäädintä ei voi käyttää tai toimintaetäisyys on lyhyt		1. Tyhjä akku2. Antenni on löystynyt tai sitä ei ole venytetty kunnolla3. Häiriöt lähistöllä	1. Vaihda uusi akku2. Pidennä avaajan antennia3. Päästä eroon häiriöistä
Ei voi koodata uusiin kaukosäätimiin		Uusi kaukosäädin ei ole yhteensopiva avaaajan kanssa	Valitse vain kaukosäätimemme
		[SZZD]Digitaalinen näyttö	Tallennettu etäkoodi on täynnä	Poista kaikki tallennetut koodit(Katso käyttöohje)
Valmiustila, digitaalinen näyttö			Ovi ovessa -toimintoefektit	Tarkista ovi ovessa -kytkin
Avaaja toimii, kun ovi ei liiku			Moottorin akselin holkki kulunut	Vaihda moottorin akselin holkki
Akku ei anna virtaa			1. Akku on tyhjä2. Akun johto on kytketty käänteisesti3. Akun johto on katkennut	1. Vaihda paristo2. Avaa kansi, tarkista akun “+” “-”.3. Vaihda akun johto
Muut epänormaalit ongelmat			Ulkoiset laitteet eivät ole yhteensopivia avaajan kanssa	Irrota kaikki ulkoiset laitteet. Jos epänormaalit ongelmat jatkuvat, vaihda piirilevy
Digitaalinen näyttö			Autotallin ovijärjestelmä vaatii huoltoa	Autotallin ovi ja moottori vaativat täydellistä huoltoa
