GEBRUIKSAANWIJZING GDOOR-001A MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke vertalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepancies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Beschrijving parameter Waarde parameter
Productnaam	Automatisering voor garagedeuren - riem
Model	MSW-GDOOR-001A	MSW-GDOOR-003A
Nominale spanning [V~] / frequentie [Hz]	230/50
Maximale trekkracht [N]	1000	1200
Max. deuropervlak [m ^2 ]	15	18
Maximaal deurgewicht [kg]	100	120
Maximale deurhoogte [m]	2.4 – 3.5
LED	24V DC / 15ST
Werktemperatuur [°C]	-40 / +50
Beschermingsgraad IP	IP20

BELANGRIJKE VEILIGHEIDSAANBEVELINGEN

HET NIET VOLDOEN AAN DE VOLGENDE VEILIGHEIDSAANBEVELINGEN KAN LEIDEN TOT ERNSTIG PERSOONLIJK LETSEL, DOOD EN/OF SCHADE AAN EIGENDOMMEN.

LEES ZORGVULDIG DOOR EN VOLG ALLE VEILIGHEIDS- EN INSTALLATIE-AANBEVELINGEN.

1. De opener is ontworpen en vervaardigd om te voldoen aan de plaatselijke regelgeving. De installateur moet bekend zijn met de plaatselijke regelgeving die vereist is met betrekking tot de installatie van de opener.
2. Ongekwalificeerd personeel of personen die niet op de hoogte zijn van de Arbo- en veiligheidsnormen die van toepassing zijn op automatische poorten en andere deuren, mogen in geen geval installaties uitvoeren of systemen implementeren.
3. Personen die de apparatuur installeren of onderhouden zonder alle toepasselijke veiligheidsnormen in acht te nemen, zijn verantwoordelijk voor eventuele schade, letsel, kosten, uitgaven of claims van welke persoon dan ook geleden als gevolg van het niet correct en in overeenstemming met de relevante veiligheidsnormen installeren van het systeem. en installatiehandleiding, direct of indirect.
4. Voor extra veiligheid raden wij ten zeerste aan om Photo Beam toe te voegen. Hoewel de opener een drukgevoelig Safety Obstruction Force-systeem bevat, zal de toevoeging van Photo Beam de bedrijfsveiligheid van een automatische garagedeur aanzienlijk vergroten en extra gemoedsrust bieden.
5. Zorg ervoor dat de garagedeur volledig open en stilstaat voordat u de garage in of uit rijdt.
6. Zorg ervoor dat de garagedeur volledig gesloten en stilstaat voordat u vertrekt. Houd uw handen en losse kleding altijd uit de buurt van de opener en de garagedeur.
7. Het veiligheidsobstructiesysteem is ontworpen om alleen op STATIONAIRE objecten te werken. Er kan ernstig persoonlijk letsel, overlijden en/of materiële schade ontstaan als de garagedeur in contact komt met een bewegend voorwerp.
8. Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of een gebrek aan ervaring en kennis, tenzij ze toezicht hebben gekregen of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Er moet toezicht gehouden worden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.
9. Afgedankte elektrische producten mogen niet bij het huishoudelijk afval worden weggegooid. Gelieve te recyclen waar er faciliteiten zijn. Neem contact op met uw plaatselijke overheid of detailhandelaar voor recyclingadvies.
10. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn serviceagent of een vergelijkbaar gekwalificeerde persoon om gevaar te voorkomen.
11. WAARSCHUWING: Belangrijke veiligheidsinstructies. Het is belangrijk voor de veiligheid van personen

om alle instructies op te volgen. Bewaar deze instructies.

1. Laat kinderen niet met de deurbediening spelen. Houd afstandsbedieningen uit de buurt van kinderen. Houd de bewegende deur in de gaten en houd mensen op afstand totdat de deur volledig is geopend of gesloten.

2. Wees voorzichtig bij het bedienen van de handmatige ontgrendeling, aangezien een open deur snel kan vallen als gevolg van zwakke of gebroken veren of als deze uit balans is.

3. Controleer de installatie regelmatig, controleer vooral kabels, veren en bevestigingen op tekenen van slijtage, schade of onbalans. Niet gebruiken als reparatie of afstelling nodig is, omdat een fout in de installatie of een onjuist uitgebalanceerde deur letsel kunnen veroorzaken.

4. Controleer maandelijks of de aandrijving omkeert wanneer de deur in contact komt met een 50 mm hoog voorwerp dat op de vloer is geplaatst. Pas indien nodig aan en controleer opnieuw, aangezien een onjuiste afstelling een gevaar kan opleveren bij aandrijvingen met een beknellingsbeveiligingssysteem, afhankelijk van het contact met de onderkant van de deur.

5. Details over het gebruik van de handmatige vrijgave.

6. Informatie over het afstellen van de deur en aandrijving.

7. Ontkoppel de voeding wanneer u schoonmaakt of ander onderhoud uitvoert.

8. De installatie-instructies moeten details bevatten voor de installatie van de omvormer en de bijbehorende componenten.

BELANGRIJKE VEILIGHEID VOOR KNOOPCELBATTERIJ

WAARSCHUWING

De batterij is gevaarlijk en moet buiten het bereik van kinderen worden gehouden.

De batterij kan binnen 2 uur of minder ernstig of dodelijk letsel veroorzaken als deze wordt ingeslikt of in enig lichaamsdeel wordt geplaatst.

Als u vermoedt dat de batterij is ingeslikt of in enig lichaamsdeel is geplaatst, RAADPLEEG dan ONMIDDELLIJK medische hulp.

Vervanging van de zenderbatterij

Verwijder de bevestigingsschroeven aan de onderkant van de handzender.

Open de twee helften van de zenderbehuizing en vervang de batterij door een batterij met dezelfde specificaties.

Test of het roodgekleurde indicatielampje gaat branden wanneer een van de zenderknoppen wordt ingedrukt en plaats vervolgens de bevestigingsschroeven terug.

Wandschakelaar-draadloze batterijvervanging

Verwijder de afdekplaat terwijl het apparaat nog aan de muur is gemonteerd door een rechte

schroevendraaier in de daarvoor bestemde gleuf aan de boven- en onderkant van de muurplaat te schuiven en te draaien.

Gebruik een kleine kruiskopschroevendraaier en verwijder de 4 schroeven waarmee de schakelaars op hun plaats zitten.

Vervang de batterij door een batterij met dezelfde specificaties.

1. Aanpassing van de obstructiekracht

De minimale kracht geeft "1" aan en kan naar boven worden bijgesteld. Weergave "5" betekent de maximale kracht.

2. Aanpassing van de rijsnelheid

"8" verschijnt op het display betekent 80% van de rijsnelheid. Display "A" betekent de volle snelheid 160 mm/s of 200 mm/s.

3. Omgekeerde hoogteverstelling

"0" verschijnt op het display, wat betekent dat de deur naar boven springt. Weergave "1\~9" betekent dat de deur terugkeert naar de positie van de gehele slag. Een tiende tot negen tiende van de hele reis etc.

4. Gedeeltelijk open/hoogte

"0" verschijnt op het display betekent dat de gedeeltelijke openfunctie wordt gesloten. Weergave "1\~9" betekent het instellen van de verschillende gedeeltelijk open posities van de gehele slag.

5. Zenderknopherkenningsfunctie

"0" verschijnt op het display, wat betekent dat de knopherkenningsfunctie is gesloten.

Display "1" betekent dat de knopherkenningsfunctie open is.

6. Codeert de hoeveelheid geheugen

"A" verschijnt op het display, wat betekent dat de maximale hoeveelheid codegeheugen 50 stuks is. Druk één keer op de UP/DOWN-knop om de hoeveelheid te verhogen of te verlagen. De hoeveelheid codegeheugen is ingesteld op 5 stuks*N, N=1\~9. (De hoeveelheid is het veelvoud van 5).

7. Onderhoudsalarm

“t” verschijnt op het display en het led-lampje knippert 10 keer snel, wat betekent dat de garagedeur en de motor volledig onderhoud nodig hebben.

8. Automatische veiligheidsomkeer

Automatische stop / automatisch omkeren worden bestuurd door onze software van printplaten. Wij zijn voorzichtig met het beschermen van uw kinderen, huisdier of andere goederen.

9. Zachte start/zachte stop

De op- en aflopende snelheid aan het begin en het einde van elke cyclus vermindert de belasting van de deur en de opener, waardoor de levensduur wordt verlengd en de werking stiller wordt.

10. Automatisch sluiten

Auto-Close zorgt voor gemoedsrust en houdt uw huis veilig door de deur automatisch te sluiten bij het betreden of verlaten van de garage.

11. Zelflerende open en dichte obstructiekracht

De hoeveelheid openerkracht voor verschillende stadia van de deurbeweging wordt tijdens de installatie geleerd en wordt voortdurend opnieuw geprofileerd. Meting van de kracht van de opener wordt automatisch aangepast binnen een geschikt bereik.

12. Elektronische limiet, eenvoudige aanpassing

U hoeft alleen de limietinstellingen vanaf de bedieningspanelen te controleren om deze precies aan te passen, het eenvoudige en snelle proces voor alle mensen.

13. Batterijback-up beschikbaar

Openers kunnen van stroom worden voorzien met onze batterijback-up zodra de stroom bij u thuis uitvalt.

14. Zelfvergrendeling in reductiemotoren

De reductiemotor vergrendelt zichzelf dankzij de ontkoppelingssystemen.

15. Handmatige vrijgave

Maak u geen zorgen over een stroomstoring, het handmatige ontgrendelingssysteem is een oplossing om de deur op elk moment te kunnen bedienen.

16. Zender technologie

Rolling Code-technologie (7,38 x 10 ^19 combinaties), 433,92 MHz frequentie, 4-kanaals ontwerp om ervoor te zorgen dat u 4 verschillende deuren kunt bedienen met één zender.

17. Toepassingen

Omdat er slechts 30 mm nodig is tussen het plafond en het hoogste punt van de deurbeweging, kan de opener verzonken worden gemonteerd voor toepassingen met een lage hoofdruimte.

18. Metalen bodemplaat, sterker en veiliger.

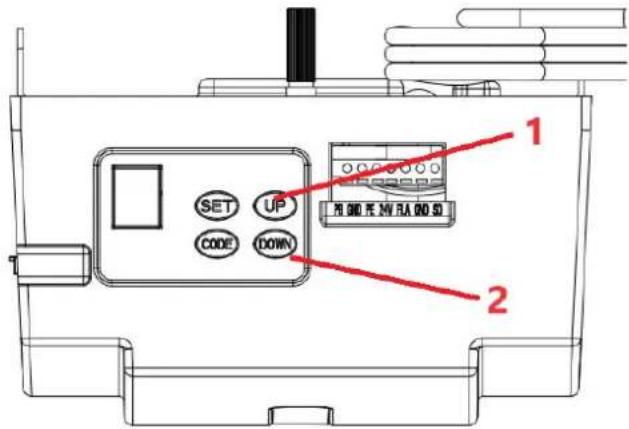

1. Bedieningsknoppen omhoog/omlaag (OMHOOG/OMLAAG)

SET UP CODE DOWN 1 2

1 - Openen

2 - Sluiten

AANBEVELINGEN VOOR DE INSTALLATIE

1. De garagedeur moet gemakkelijk en zonder veel moeite met de hand kunnen worden opgetild en gesloten. Een goed uitgebalanceerde en geveerde deur is van cruciaal belang voor een juiste installatie.
2. De garagedeuropener kan een slecht geïnstalleerde garagedeur niet compenseren en mag niet worden gebruikt als oplossing voor een "moeilijk te openen" deur.
3. Als de unit op een bestaande deur wordt geïnstalleerd, zorg er dan voor dat eventuele bestaande vergrendelingen worden verwijderd, anders vervalt de garantie.
4. Er moet een goedgekeurd stopcontact worden geïnstalleerd in de buurt van de plaats waar de opener wordt geïnstalleerd.

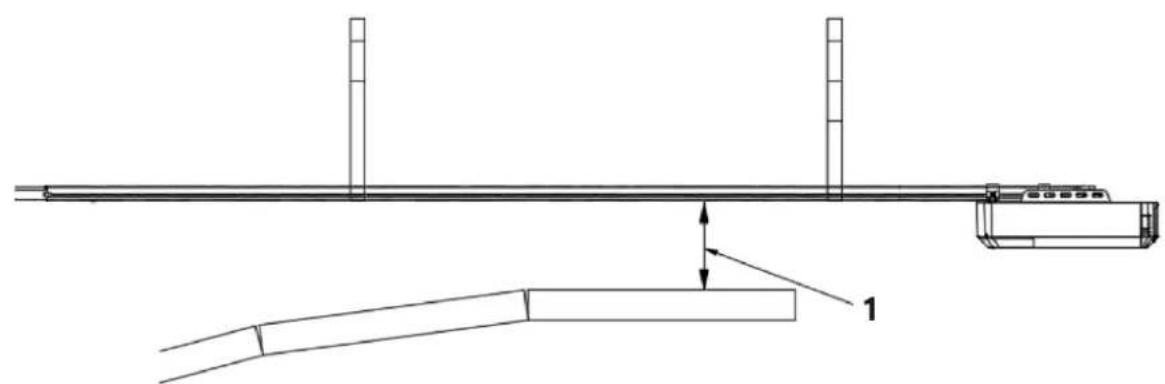

5. Er moet een minimale opening van 30 mm zijn tussen de onderkant van de kettingaandrijfrail en de bovenkant van de garagedeur op het dichtstbijzijnde punt. (Zie Afb. 1.)

Belangrijke opmerking: Wat betreft aanvullende veiligheidsregels raden wij ten zeerste aan om foto 5 elektrische veiligheidsbalken op alle installaties te plaatsen.

Muurbeugel - Sluit de garagedeur en meet de breedte van de garagedeur aan de bovenkant en markeer het midden. Zoek en monteer de muurbeugel 2 cm-15 cm boven de deur aan de binnenmuur.

(Afhankelijk van de werkelijke installatieruimte).

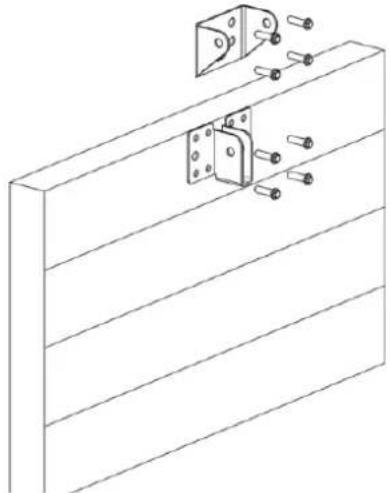

Deurbeugel – Bevestig de deurbeugel aan een structureel deel van de deur, zo dicht mogelijk bij de bovenrand.

Bevestig de openerkop aan de stalen rail. Monteer de 2 "U"-ophangbeugels met de meegeleverde 6 mm moeren.

STAP 2 (Afb.3)

Plaats de stalen rail en de openerkop centraal op de garagevloer, met de open kop het verst van de deur verwijderd. Til de voorkant van de rail omhoog tot aan de deurbeugel. Plaats de draaipen en zet deze vast met de meegeleverde splitpen.

STAP 3 (Afb.3, Afb.4)

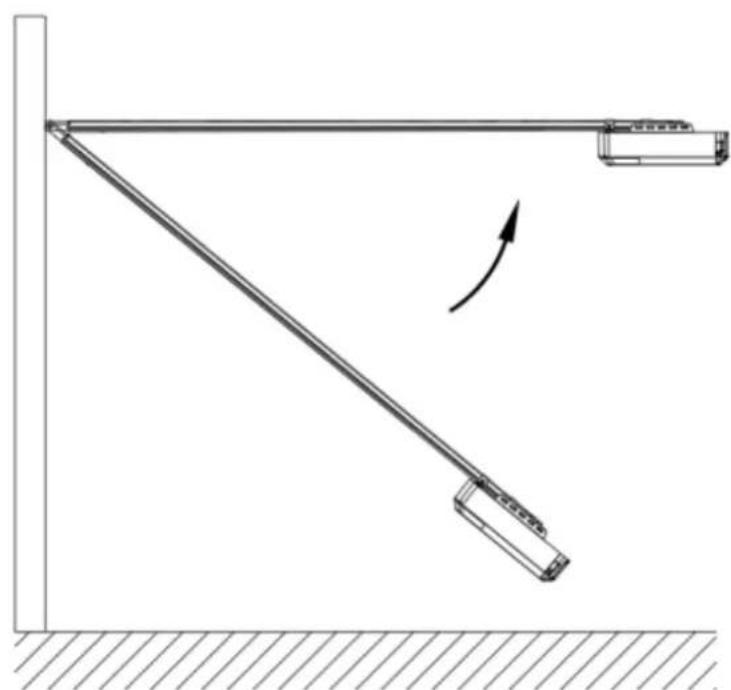

Til de kop van de opener op en ondersteun deze (met een ladder) zodat deze centraal en waterpas staat. Bevestig de opener en rail aan het plafond met ijzeren beugel A en B.

WAARSCHUWING: Laat kinderen niet in de buurt van de deur, de opener of de steunladder komen. Er kan ernstig letsel en/of schade ontstaan als u deze waarschuwing niet opvolgt.

STAP 4 (Afb.3, Afb.5)

Verbind de rechte arm met de gebogen arm met de bout. Plaats en schroef de armen aan de bovenrand van de deur met behulp van de meegeleverde bout.

STAP 5

Til de garagedeur op totdat de shuttle in de aandrijfketting/riem vergrendelt. Nu klaar om de openers te programmeren.

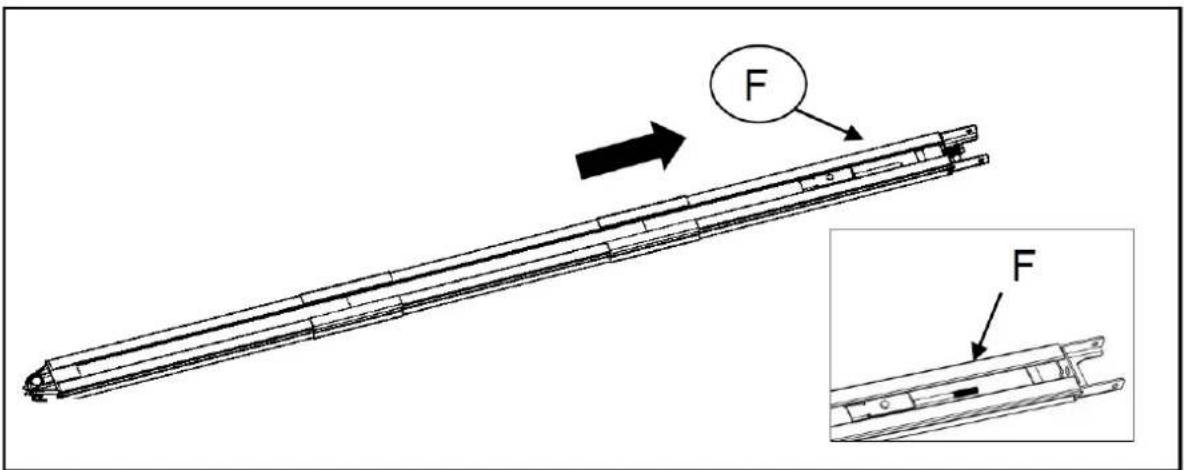

Zoals Fig.7: schuif de C-rail in de huls en schuif de D-rail in de huls; schuif de E-rail in de huls.

1. Knip de plastic draad af; trek de schroefstang samen met de binnenketting naar de eindrailpositie (Fig.8)

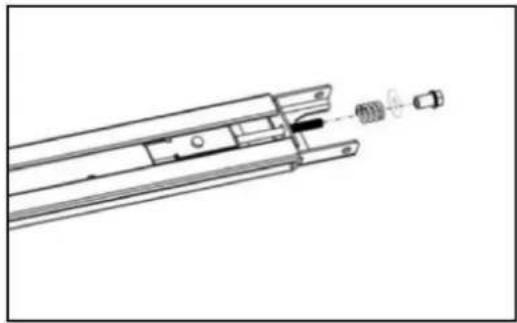

1. Laat de moer en veer los, zoals aangegeven in Fig. 9.
2. Draai de moer vast in de juiste positie, zoals getoond in Fig.10, knip de plastic tape door, knip de plastic draad op het tandwiel af en dan is de hele gemonteerde rail klaar.

Batterijback-upconstructie voor C-Rail (optioneel)

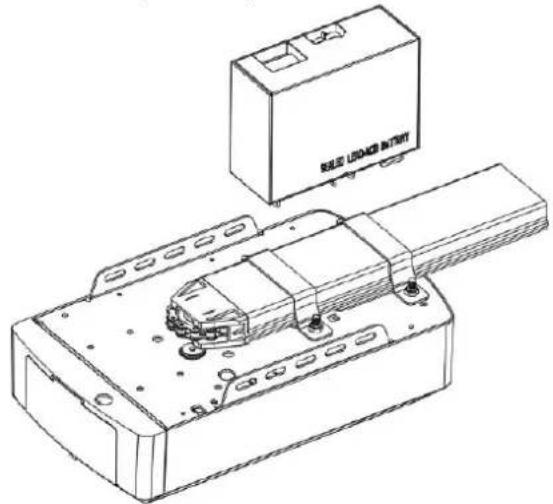

Optie 1 - Bovenzijde vast (ALLEEN voor loodzuuraccu's)

STAP 1

Monteer de batterij en batterijbeugel zoals op de foto, bevestig ze met de meegeleverde schroeven.

STAP 2

Verbind de batterij met de opener.

Optie 2 - Zijdelings vast (voor loodzuur- en lithiumbatterijen)

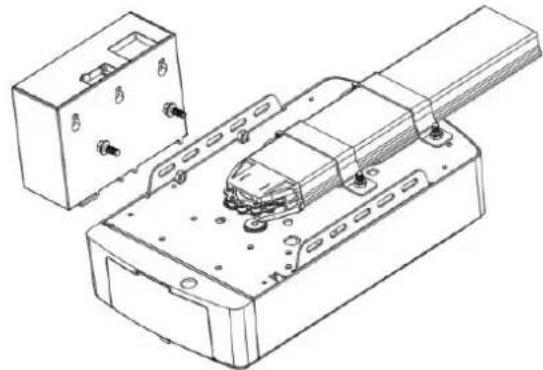

STAP1 (Afb.11)

Monteer de batterij aan de zijkant van de opener, zoals op de foto, en bevestig deze met de meegeleverde schroeven.

STAP2 (Afb.12)

Verbind de batterij met de opener, zoek Fig.12.

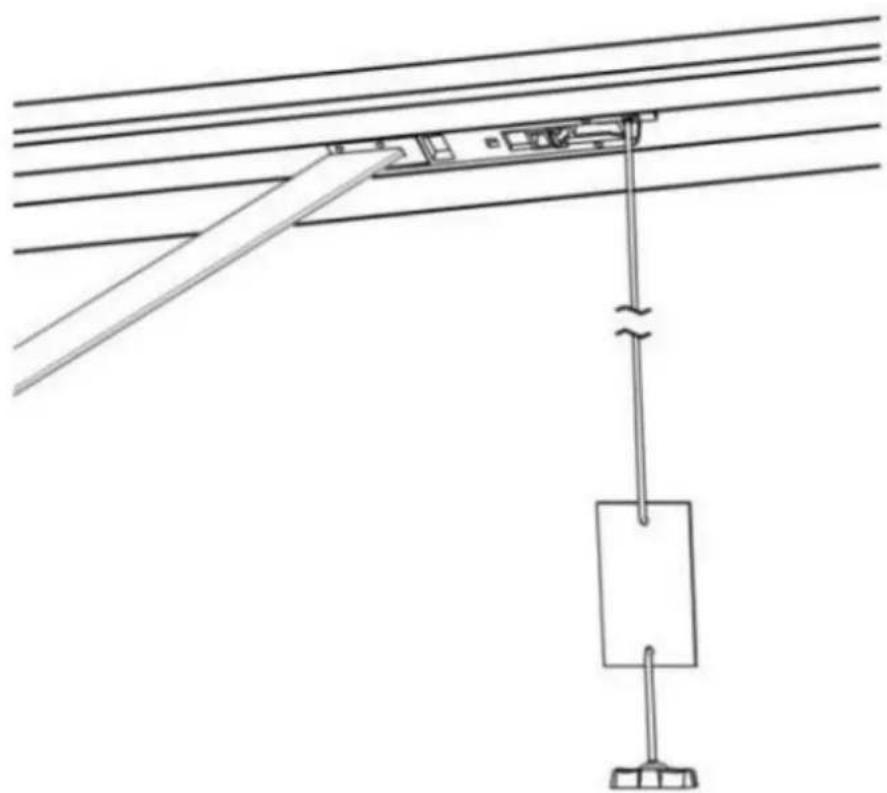

De opener is uitgerust met een handmatig ontgrendelingskoord om de shuttle uit te schakelen en de deur te bewegen

hand terwijl u de hendel naar beneden houdt (Fig. 13). Trek aan de hendel om de shuttle uit te schakelen. Naar schakel de deur opnieuw in, laat de opener gewoon in de automatische modus draaien of beweeg de deur met de hand tot aan de trolley

grijpt in de kettingshuttle.

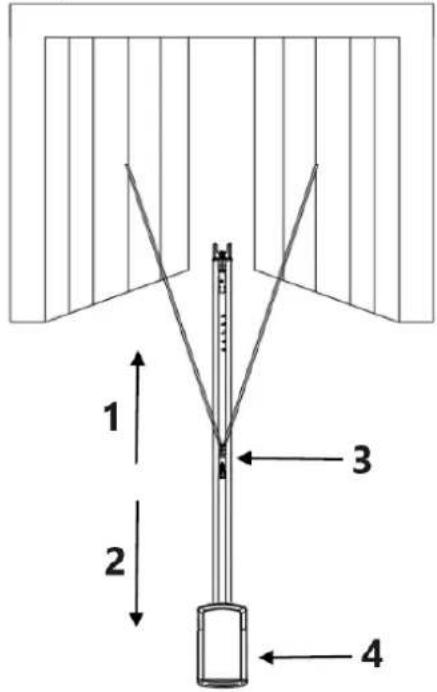

In sommige situaties waarin een voetgangersdeur niet aanwezig is, is het aan te raden om een externe deur te plaatsen

Er moet een ontkoppelingsmechanisme worden gemonteerd (Fig. 14).

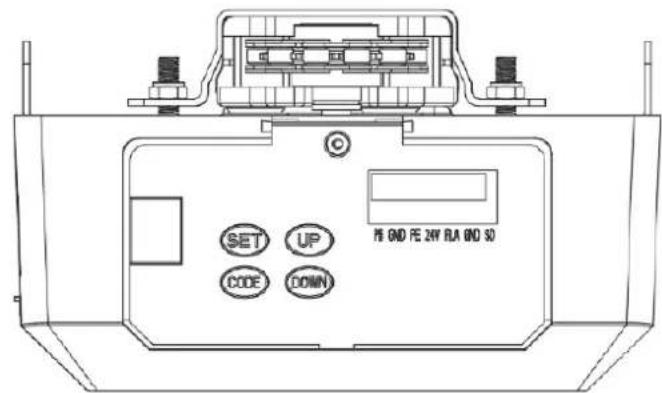

Item	Knop	Beschrijving
1.		Kort indrukken: instelling bevestigen.Lang indrukken: Open de functiemenu-instelling.
2.		Kort indrukken:a) Druk in de Instellingsstatus kort op CODE, waarna de huidige bewerking wordt afgeslotenkeer terug naar de stand-by-interface.b) Druk in de stand-bystatus kort op CODE. Er wordt een punt weergegeven in de hoek, waardoor de code-leunmodus wordt geactiveerd.Klik nu eerst op de knop van de handzender die u wilt gebruiken, de stip verdwijnt mogelijk, druk vervolgens nogmaals op dezelfde knop van de handzender, de stip gaat knipperen, hier is het aanleren van de code voltooid.Lang indrukken: Wis de gecodeerde afstandsbediening.Houd de CODE-knop ingedrukt totdat de letter “C” op het display wordt weergegeven.Alle opgeslagen afstandsbedieningen worden verwijderd.
3.		Kort indrukken: Open de deur.Lang indrukken: verhoog de veerkracht.Houd de OMHOOG-knop ingedrukt. Na 4 seconden scrollt deze naar het display 0-1-2-3, kies het gewenste nummer. 1=verhoog de veerkracht 25%,2=verhoog de veerkracht 50%,3=verhoog de veerkracht 75%.
4.		Kort indrukken: Sluit de deur.Lang indrukken: fabrieksinstellingen herstellen.Houd de OMLAAG-knop ingedrukt, na 4 seconden zal het scrollen naar het display , waarna de garagedeuropener opnieuw start.PS: Opnieuw opstarten betekent dat alle instellingen terug zijn naar de fabrieksinstellingen, alle leerzaken moeten opnieuw worden gedaan, behalve de leercode van de zender.

PROGRAMMEERINSTRUCTIES

1. PROGRAMMEREN VAN OPEN- EN SLUITLIMIETEN

a) Houd de SET- knop ingedrukt om deze functie-instelling te openen totdat "1" op het display verschijnt en laat vervolgens de knop los.
b) Druk nogmaals op de SET-knop. De deuropener bevindt zich nu in de programmeermodus. En dan zie je "n" met stip op het display verschijnen.
c) Houd de OMHOOG- knop ingedrukt totdat de deur de gewenste open positie bereikt. U ziet "n" zonder stip op het display.
d) Druk op de SET- knop om de open positie te bevestigen. Vervolgens ziet u "u" met een stip op het display.
e) Houd vervolgens de OMLAAG- knop ingedrukt totdat de deur de gewenste sluitpositie bereikt. U ziet "u" zonder stip op het display.

OPMERKING: Voor fijne aanpassingen kunt u de knoppen OMHOOG en OMLAAG gebruiken.

f) Druk nu op de SET- knop om de sluitpositie te bevestigen, waarna u "II" op het display ziet. Nadat de sluitpositie is bevestigd, gaat de deur nu open en dicht om de bewegingslimieten en aanpassingen van de krachtgevoeligheid in te stellen. De deur is nu ingesteld voor normaal gebruik.

VOORZICHTIGHEID:

Nadat de cyclus geopend en gesloten is, worden er cijfers op het display weergegeven (0\~9), "0" betekent dat de deuren in balans zijn, het kleinere cijfer betekent de betere deurbalans. Het wordt ten zeerste aanbevolen dat het cijfer kleiner is dan de Kracht.

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

1 – Vergroot de kracht
2 - Kracht verminderen

2. AANPASSING VAN DE OBSTRUCTIEKRACHT

LET OP: De aanpassing van de obstructiekracht wordt automatisch ingesteld tijdens het programmeren. Normaal gesproken is er geen aanpassing nodig.

a) Houd de SET-knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP-knop totdat "2" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.
b) Druk nogmaals op de SET-knop. Het apparaat bevindt zich nu in de krachtinstelmodus. En dan zie je een cijfer "3" met een knipperende stip op het display verschijnen.
c) Druk op de UP-knop om de krachtinstelling te verhogen of op de DOWN-knop om de krachtinstelling te verlagen. De minimale kracht is "1" en kan naar boven worden bijgesteld. De maximale kracht is "5".
d) Druk op de SET-knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en geeft "

OPMERKING: De kracht is standaard in de fabriek ingesteld op "3".

3. INSTELLING RIJSNELHEID

LET OP: Als u de snelheidsoptie opnieuw wijzigt, wordt de vorige reislimiet geannuleerd. De snelheidsaanpassingsfunctie is alleen beschikbaar nadat u de rijlimiet opnieuw heeft ingesteld.

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP- knop totdat "3" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.

b) Druk nogmaals op de SET- knop. Het apparaat bevindt zich nu in de snelheidsaanpassingsmodus. En dan zie je een letter "A" met flitspunt op het display verschijnen.

c) Druk op de OMHOOG- en OMLAAG- knop om de snelheid te kiezen. Figuur "8" betekent de 80% van de rijsnelheid. Figuur "A" betekent de volledige snelheid.

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en geeft "II" weer.

OPMERKING: De rijsnelheid is standaard in de fabriek ingesteld op volledige snelheid "A".

1 – Verhoog de snelheid

2 – Verlaag de snelheid

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 0. 2

SET UP CODE DOWN

1 – Verleng de tijd 2 – Tijd verkorten

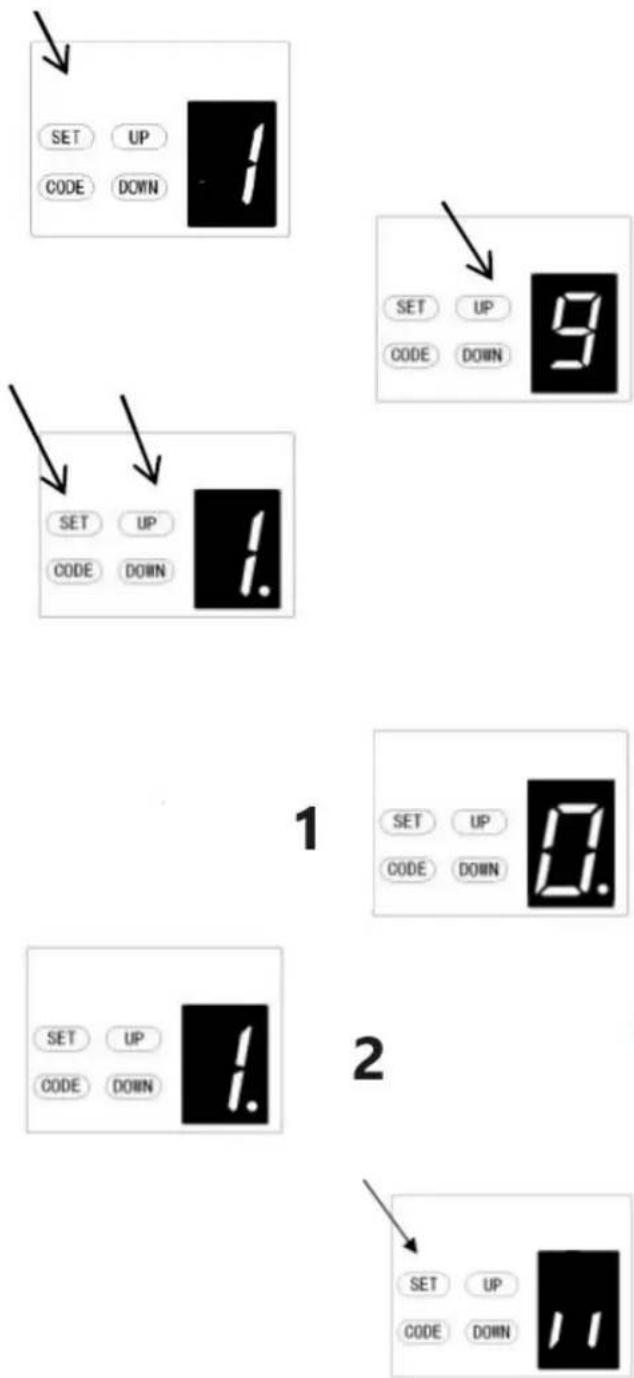

4. AUTOMATISCHE SLUITING EN TIJDINSTELLING

OPMERKING: Wij adviseren het gebruik van veiligheidsfotobeams in elke installatie waarin de functie Automatisch sluiten is ingeschakeld.

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP- knop totdat "4" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.
b) Druk nogmaals op de SET- knop. Het apparaat bevindt zich nu in de automatische sluitaanpassingsmodus. En dan zie je een cijfer "0" met een knipperende stip op het display verschijnen.
c) Druk één keer op de knop OMHOOG / Omlaag om de automatische sluitingstijd in te stellen (0\~9).

Druk op de UP- knop om de tijd te verlengen, of op de DOWN- knop om de tijd te verkorten.

De sluitingstijd is 15 seconden*N, N=0\~9. De maximale tijd is 135s. Om de automatische sluitingsfunctie uit te schakelen, stelt u de tijd in op nul (0).

d) Druk op de SET- knop om de instelling te bevestigen en het apparaat keert terug naar stand-by

status automatisch en geeft "II" weer.

OPMERKING:

1. De sluitingstijd is af fabriek standaard op "0" ingesteld.
2. Als de fotocelfunctie is ingeschakeld en deze wordt onderbroken door het obstakel, stopt de automatische sluitingstijd een tijdje en wordt de automatische sluitingstijd vervolgens weer voortgezet.

SET UP CODE DOWN

5. INSTELLING AUTOMATISCHE SLUITINGSVOORWAARDE

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP-knop totdat "5" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.

SET UP CODE DOWN

b) Druk nogmaals op de SET- knop. De unit bevindt zich nu in de modus voor het automatisch aanpassen van de sluitconditie. En dan zie je een cijfer "1" met flitspunt op het display verschijnen.

c) Druk één keer op de knop OMHOOG / Omlaag om de automatische sluitingsvoorwaarde in te stellen. U kunt kiezen uit een set "1" of "2".

Afbeelding "1" betekent dat de deur alleen automatisch kan sluiten als deze in de open eindpositie staat.

Afbeelding "2" betekent dat de deur automatisch kan sluiten terwijl de deur zich in elke positie bevindt.

SET UP CODE DOWN

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en geeft "ll" weer.

1 - Verhogen

2 - Verlagen

OPMERKING:

1. De sluitvoorwaarde is in de fabriek standaard op "1" ingesteld.
2. De deur sluit alleen automatisch tijdens het openen, maar kan niet automatisch sluiten nadat deze tijdens het sluiten is gestopt.

SET UP CODE DOWN

6. INSTELLING VERTRAGINGSTIJD LED UIT

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP- knop totdat "6" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.

SET UP CODE DOWN

b) Druk nogmaals op de SET- knop. Het apparaat bevindt zich nu in de modus voor het aanpassen van de LED-uitschakelvertraging. En dan zie je een cijfer "3" met een knipperende stip op het display verschijnen.

SET UP CODE DOWN 3.

c) Druk één keer op de knop OMHOOG / Omlaag om de uitschakelvertragingstijd van de LED in te stellen (1\~9).

d) Druk op de UP- knop om de tijd te verlengen, of op de DOWN -knop om de tijd te verkorten.

De vertragingstijd bedraagt 1 minuut*N, N=1\~9. De maximale vertragingstijd bedraagt 9 minuten.

SET UP CODE DOWN

e) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de standby-status en geeft "II" weer.

1 – Verleng de tijd

2 - Tijd verkorten

OPMERKING: De uitschakelvertragingstijd van de LED is in de fabriek standaard ingesteld op "3".

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2

SET UP CODE DOWN

1 - Verhoog de hoogte

2 - Hoogte verlagen

7. OMKEERHOOGTE-INSTELLING

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP- knop totdat "7" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.
b) Druk nogmaals op de SET-knop. De unit bevindt zich nu in de omgekeerde hoogteverstellingsmodus. En dan zie je een cijfer "0" met een knipperende stip op het display verschijnen.
c) Druk één keer op de knop OMHOOG / Omlaag om de omkeerhoogte tijdens het sluiten in te stellen (0\~9).
d) Druk op de UP- knop om te verhogen, of op de DOWN- knop om te verlagen. Het cijfer "0" betekent dat de deur terugspringt naar de open eindpositie. Afbeelding 1\~9 betekent dat de deur terugkaatst naar de positie van de hele slag. Eén tiende tot negen tiende van de hele reis enz...
e) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de standby-status en geeft "II" weer.

OPMERKING: De omkeerhoogte is in de fabriek standaard op "0" ingesteld.

8. GEDEELTELIJKE OPEN/HOOGTEINSTELLING

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP- knop totdat "8" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.

b) Druk nogmaals op de SET- knop, de unit bevindt zich nu in de gedeeltelijke open-/hoogteaanpassingsmodus. En dan zie je een cijfer "0" met een knipperende stip op het display verschijnen.

c) Druk één keer op de knop OMHOOG/OMLAAG om te selecteren of u de gedeeltelijke openfunctie wilt openen of de gedeeltelijke open hoogte wilt instellen. (0-C). Druk op de UP- knop om te verhogen, of op de DOWN- knop om te verlagen.

Figuur "0" betekent het sluiten van de gedeeltelijke openfunctie. Figuur "1" betekent dat de hoogte 2 cm is. Figuur "2" betekent dat de hoogte 4 cm is. Figuur "3" betekent dat de hoogte 8 cm is Figuur "4" betekent dat de hoogte 12 cm is Figuur "5" betekent dat de hoogte 20 cm is Figuur "6" betekent dat de hoogte 40 cm is Figuur "7" betekent dat de hoogte 60 cm is Figuur "8" betekent dat de hoogte 80 cm is Figuur "9" betekent dat de hoogte 100 cm is Figuur "A" betekent dat de hoogte 120 cm is Figuur "B" betekent dat de hoogte 140 cm is Figuur "C" betekent dat de hoogte 160 cm is

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en toont "

1 – Verhogen

2 - Verlagen

”

OPMERKING:

1. De gedeeltelijke opening/hoogte is standaard af fabriek op "0" ingesteld.
2. Als u de functie gedeeltelijk open/hoogte opent, wordt de herkenningsfunctie van de knop uitgeschakeld.
3. Raadpleeg voor andere details zorgvuldig de handleiding van de afstandsbediening.
4. Als u de gedeeltelijke open-functie hebt ingeschakeld en deze functie later hebt uitgeschakeld, houd er dan rekening mee dat alleen de gecodeerde knop waar u in het begin op leunde, de opener nu kan bedienen.

1 - Knopherkenningsfunctie is gesloten

2 - Knopherkenningsfunctie is geopend

9. ZENDERKNOPPEN HERKENNING FUNCTIE INSTELLING

a) Houd de SET- knop ingedrukt om deze functie-instelling te openen totdat "9" op het display verschijnt en laat vervolgens de knop los.
b) Druk nogmaals op de SET- knop. Het apparaat bevindt zich nu in de aanpassingsmodus voor de knopherkenningsfunctie. En dan zie je een cijfer "1" met flitspunt op het display verschijnen.
c) Druk één keer op de knop OMHOOG / Omlaag om te selecteren of u wilt dat alle vier de knoppen de enige opener kunnen bedienen, of dat alleen de afzonderlijk gecodeerde knop de opener kan bedienen.

Figuur "0" betekent dat de knopherkenningsfunctie gesloten is. Dit betekent dat als je 1 knop met 1 opener hebt gecodeerd, alle 4 de knoppen op de afstandsbediening de opener kunnen bedienen. Het is geschikt voor gebruikers die thuis slechts 1 automatiseringsdeur hebben.

Afbeelding "1" betekent dat de knopherkenningsfunctie open is. Als je de eerste knop hebt gecodeerd met de eerste opener, dan is de eerste knop de enige knop op de afstandsbediening die de opener kan bedienen. Het is geschikt voor gebruikers die thuis meer dan 1 automatiseringsdeur/poort hebben.

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en geeft "ll" weer.

OPMERKING:

1. De knopherkenning is af fabriek standaard op "1" gezet.
2. Nadat u de onherkenning van de knoppen in herkenning hebt gewijzigd, moet u er rekening mee houden dat alleen de gecodeerde knop de opener kan bedienen.

SET UP CODE DOWN

SET UP CODE DOWN

1 SET UP CODE DOWN 2 8.

SET UP CODE DOWN

1 - Verhogen
2 - Verlagen

A. AANPASSING VAN DE ZACHTE STOPAFSTAND

a) Druk lang op de SET- knop totdat "1" op het display verschijnt en druk vervolgens

UP- knop totdat " A " op het

instelling te openen.

b) Druk nogmaals op de SET- knop. Nu bent u in het menu voor het instellen van de

display verschijnen.

c) Druk op de knop OMHOOG/OMLAAG om de afstand van de zachte stop te selecteren. U kunt kiezen uit het niveau "1-3", de oorspronkelijke standaard is "2", wat betekent dat de afstand van de zachte stop gemiddeld is.

Het cijfer "1" betekent dat de

Het cijfer "2" betekent dat de

Het cijfer "3" betekent dat de afstand van de

d) Druk op de SET- knop om de instelling te

OPMERKING: Zodra u klaar bent met het instellen, moet u de bewegingslimieten van de deur opnieuw leren, waarna de afstand van de softstop zal werken met uw nieuwe instellingen.

B. OMKEERHOOGTE ONWETENDHEID INSTELLING

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP- knop totdat "b" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.
b) Druk nogmaals op de SET- knop. Het apparaat bevindt zich nu in de aanpassingsmodus voor onwetendheid over de omkeerhoogte. En dan zie je een cijfer "1" met flitspunt op het display verschijnen.
c) Druk één keer op de knop OMHOOG / Omlaag om de omkeerhoogte tijdens het sluiten in te stellen (0\~9).
d) Druk op de UP- knop om te verhogen, of op de DOWN- knop om te verlagen.

Afbeelding 1\~9 betekent dat de deur nog steeds niet terugveert, ook al zijn er obstakels op het sluitpad binnen een afstand van 1 cm \~ 9 cm van de sluitpositie. Deze functie is het meest geschikt voor Noord-Europa, waar er altijd sneeuw op de grond zal liggen.

e) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de standby-status en geeft "ll" weer.

OPMERKING: De omkeerhoogte is in de fabriek standaard op "1" ingesteld.

1 – Verhoog de hoogte 2 – Hoogte verlagen

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

SET UP CODE DOWN

C. INSTELLING VAN HET TYPE PASSDEURSCHAKELAAR

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP- knop totdat "C" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.
b) Druk nogmaals op de SET- knop. De unit bevindt zich nu in de instelmodus van het loopdeurschakelaartype. En dan zie je een cijfer "0" met een knipperende stip op het display verschijnen.
c) Druk één keer op de knop OMHOOG / Omlaag om het type loopdeurschakelaar in te stellen. U kunt kiezen uit een "0" of een "1" set.

Het cijfer "0" betekent dat de loopdeurfunctie normaal open is.

Afbeelding "1" betekent dat de loopdeurfunctie normaal gesproken gesloten is.

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en geeft "II" weer.

OPMERKING: De loopdeurschakelaar is in de fabriek standaard op "0" ingesteld.

d. FOTOCEL AAN/UIT INSTELLING

OPMERKING: Zorg ervoor dat de fotocel correct is geïnstalleerd en gebruikt

Normaal gesloten contacten naar de accessoireklemmen van de opener (Fig.22, Fig.23)

Houd er ook rekening mee dat de fotobalkfunctie moet worden uitgeschakeld als er GEEN fotobalken zijn gemonteerd, anders kan de deur niet worden gesloten en geeft het LED-display ter indicatie de letter "r" weer.

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP-knop totdat "d" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.

b) Druk nogmaals op de SET- knop. De unit bevindt zich nu in de instelmodus fotocel AAN/UIT. En dan zie je een cijfer "0" met een knipperende stip op het display verschijnen.

c) Druk één keer op de knop OMHOOG / Omlaag om de AAN/UIT-schakelaar van de fotocel in te stellen. U kunt kiezen voor een "0" of "1" set. Het cijfer "0" betekent dat de fotocelfunctie gesloten is.

Afbeelding "1" betekent dat de fotocelfunctie open is.

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en geeft "ll" weer.

OPMERKING: De fotocel is in de fabriek standaard op "0" ingesteld.

SET UP CODE DOWN

E. ONDERHOUD ALARM-WERKING CYCLI TELLEN INSTELLING

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens op de UP-knop totdat "E" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.

SET UP CODE DOWN

b) Druk nogmaals op de SET- knop. De unit bevindt zich nu in de aanpassingsmodus voor het onderhoudsalarm. En dan zie je een cijfer "0" met een knipperende stip op het display verschijnen.

SET UP CODE DOWN

c) Druk op de knop OMHOOG / OMLAAG . U kunt de bedieningscycli selecteren waarop u de opener nodig heeft om u op te merken. U kunt kiezen uit een "1-5" set.

Afbeelding "1" betekent dat nadat de garagedeur 1000 keer is bediend, het LED-lampje elke keer 10 keer snel zal knipperen nadat de deur niet meer werkt. Om u te laten merken dat uw garagedeur onderhoud nodig heeft. En tegelijkertijd ziet u een cijfer "t" op het display verschijnen.

SET UP CODE DOWN

Afbeelding "2" betekent dat de telcyclus voor onderhoudsalarmen is ingesteld op 2000 keer. Afbeelding "3" betekent dat de telcyclus voor onderhoudsalarmen is ingesteld op 3000 keer. Afbeelding "4" betekent dat de telcyclus voor onderhoudsalarmen is ingesteld op 4000 keer. Afbeelding "5" betekent dat de telcyclus voor onderhoudsalarmen is ingesteld op 5000 keer.

SET UP CODE DOWN

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug naar de stand-bystatus en geeft "II" weer.

OPMERKING:

1. De cyclussen voor het tellen van handelingen zijn in de fabriek standaard op "0" ingesteld.
2. "t" verschijnt op het display en het led-lampje knippert 10 keer snel, wat betekent dat de deur uit balans is. Het onderhoud van garagedeuren wordt ten zeerste aanbevolen.
3. "Controleer" de status, of "leer" de bewegingslimiet opnieuw na onderhoudsalarmwaarschuwingen.

Programmering van de communicatiefunctie

Instelling op afstand

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens kort op de OMHOOG/OMLAAG- knop totdat "F" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los (Fig.1-2).
b) Druk op de knop SET. De door u gekozen status wordt weergegeven (Fig.3).
c) Druk op de knop OMHOOG/OMLAAG om de gewenste voorwaarde op "0-1" in te stellen (Fig.4-5).
d) Druk op de SET-knop om te bevestigen.

Het cijfer "0" betekent dat de communicatiefunctie gesloten is, de deur kan op afstand in elke gewenste positie stoppen.

Afbeelding "1" betekent dat de communicatiefunctie is geopend en dat de deur tijdens het openen niet op afstand in welke positie dan ook kan stoppen. Maar de deur kan tijdens het sluiten op afstand in elke positie stoppen en springt automatisch naar boven.

Let op: Als u de afstandsbediening via een universele ontvanger gebruikt, heeft deze instelling geen invloed.

SET UP CODE DOWN

Figuur 1

SET UP CODE DOWN

Figuur 2

SET UP CODE DOWN

figuur 3

SET UP CODE DOWN

Figuur 4

SET UP CODE DOWN

Figuur 5


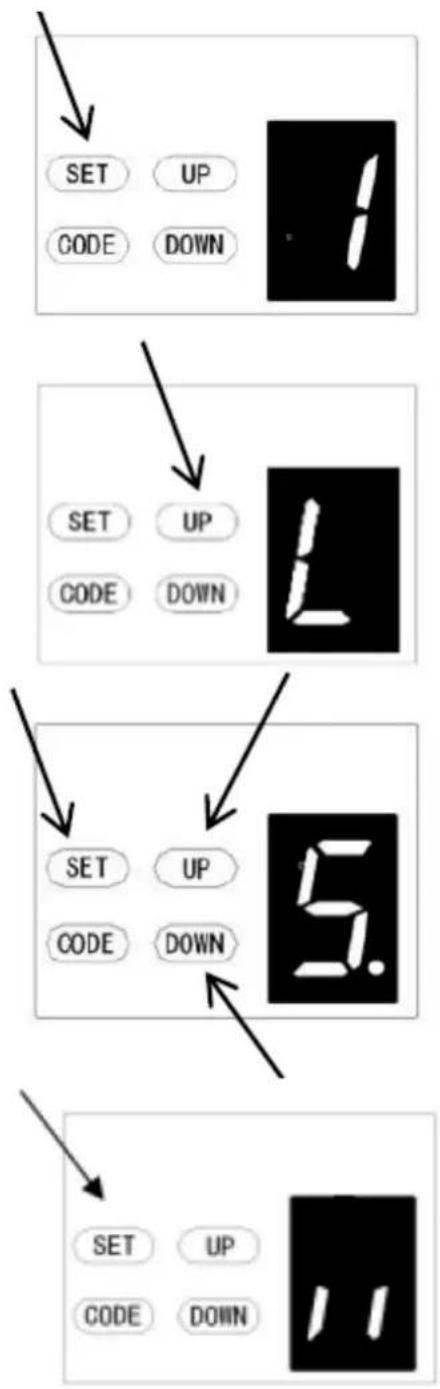

L. AANPASSING VAN DE OPENINGSKRACHT

LET OP : De aanpassing van de hefkracht bij opening wordt automatisch ingesteld tijdens het programmeren. Normaal gesproken is er geen aanpassing nodig.

a) Houd de SET- knop ingedrukt totdat "1" op het display verschijnt, druk vervolgens kort op de UP-knop totdat "L" op het display verschijnt om deze functie-instelling te openen en laat vervolgens de knop los.
b) Druk nogmaals op de SET- knop. De unit bevindt zich nu in de openingsmodus voor het aanpassen van de hefkracht. En dan zie je een cijfer "5" met flitspunt op het display verschijnen.
c) Druk op de UP- knop om de trekinstelling te verhogen of op de OMLAAG- knop om de trekinstelling te verlagen.

De minimale hefkracht is "1" en kan naar boven worden bijgesteld. De maximale hefkracht is "9".

d) Druk op de SET- knop om de instelling te bevestigen. Het apparaat keert automatisch terug

naar de stand-bystatus en geeft " .

OPMERKING : De hefkracht is standaard in de fabriek ingesteld op "5".

Opmerking : het model dat voor deze functie wordt gebruikt, wordt bepaald op basis van het daadwerkelijke programma.

Programmering van de motoromkeerfunctie

De functie kan worden toegepast op draaideuren

1. Nadat u deze functie heeft ingesteld, gaat de draaideur naar buiten open. Wanneer u de deur opent, rijdt de trolley vooruit. Wanneer u de deur sluit, beweegt de trolleyachteruit.

1 2 3 4

SET UP CODE DOWN PE GND PE 24V RLA GND SD

1 - Vooruit

2 - Achteruit

3 - Karretje

4 - Motorkop

SET UP CODE DOWN

Voor motor met meerdere functies:

a) Houd de SET -knop ingedrukt totdat "■" verschijnt op het display, druk vervolgens kort op de OMLAAG- knop om de "0"-functie te kiezen.

SET UP CODE DOWN

b) Nadat u kort op de SET- knop heeft gedrukt, toont

het display "de rode stip in de rechter benedenhoek knippert.

c) Druk vervolgens kort op de UP/DOWN- knop om de functie "0" of "1" te kiezen. "0" is standaard in de fabrieksinstelling, de motoromkeerfunctie is gesloten. "1" betekent dat de motoromkeerfunctie open is en dat de deur naar achteren beweegt.

d) Druk vervolgens kort op de SET- knop om de gewenste functie te bevestigen.

Opmerking: nadat u deze functie heeft gekozen, moet u de reislimiet opnieuw instellen.

SET UP CODE DOWN

De O/S/C-voorziening kan worden gebruikt voor een externe drukknopschakelaar om de opener te bedienen. De schakelaar moet spanningsvrije, normaal open NC-contacten hebben (Fig. 22

Fotostraalaansluiting (optioneel) – Afb. 22, Afb. 23 Aansluiting schakelaarbediening (optioneel) – Afb. 22

Opmerking:

1. Flitser (waarschuwingslampje) moet minder dan 10 W zijn.
2. PB (externe drukknop) moet een "NO"-contact zijn.

1 PB GND PE +24V O/S/C + 2

1 - Garagedeuropener
2 – Fotostraal voor puls

Figuur 22

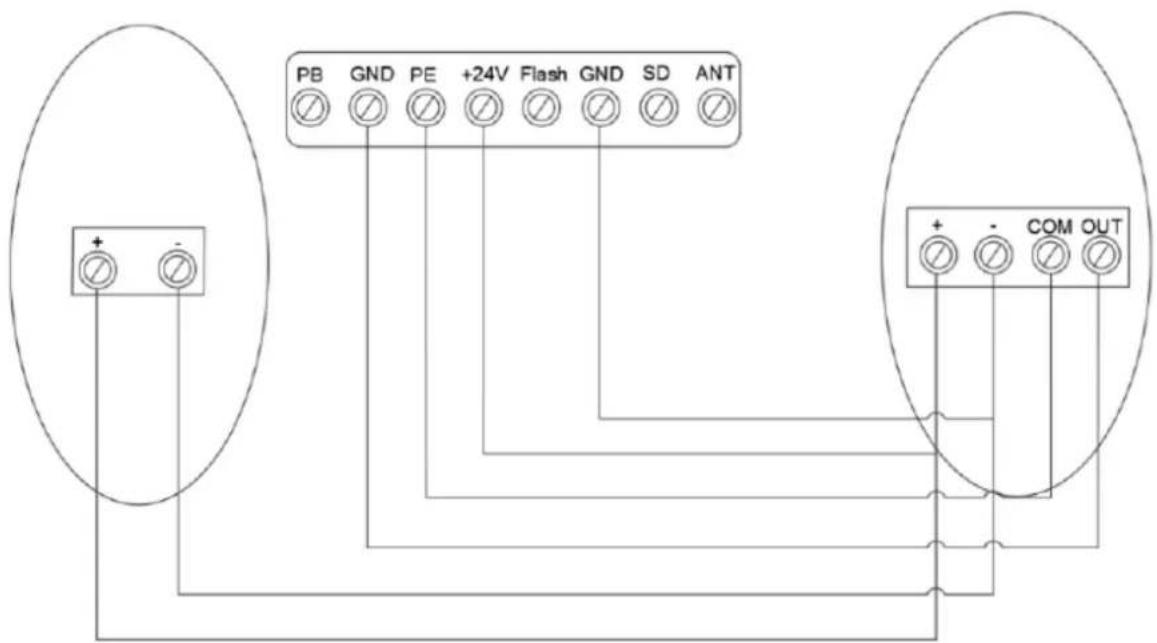

PB GND PE +24V Flash GND SD ANT + - COM OUT

Aansluiting fotobundel/schakelaarbediening
Figuur 23

Andere terminalintroductie en toepassing

1. De beschikbare O/S/C-interfaces. (Afb. 22)

Voeg een nieuwe O/S/C-knop toe om de deur te openen of te sluiten.

1. Flitslichtfunctie. (Afb. 24, Afb. 25)

Er zijn overeenkomstige interfaces voor deze functie en bieden 24v-35v flitslichtspanning. Verbind het flitslicht met DC 24v-28v, stroom≤ 100mA. Wanneer u AC 220V-flitslampen gebruikt, zorg er dan voor dat u een adapter en bedrading gebruikt zoals vereist.

NL

1. Loopdeur (SD) bescherming (Afb. 24, Afb. 25)

Deze functie zorgt ervoor dat de deur alleen geopend kan worden als de kleine loopdeur gesloten is. Het deurpaneel zal niet beschadigd raken.

1. Externe voeding (BAT) en antenne (ANT), WIFI-poort. (Fig.25)

Poort voor externe stroomaansluiting, rood is aangesloten op “+”, zwart is aangesloten op “-”.

"WIFI" Deze poort wordt in de WIFI-module gestoken.

Ontvangstsignaalfunctie "ANT" Antenne-interface.

Figuur 24

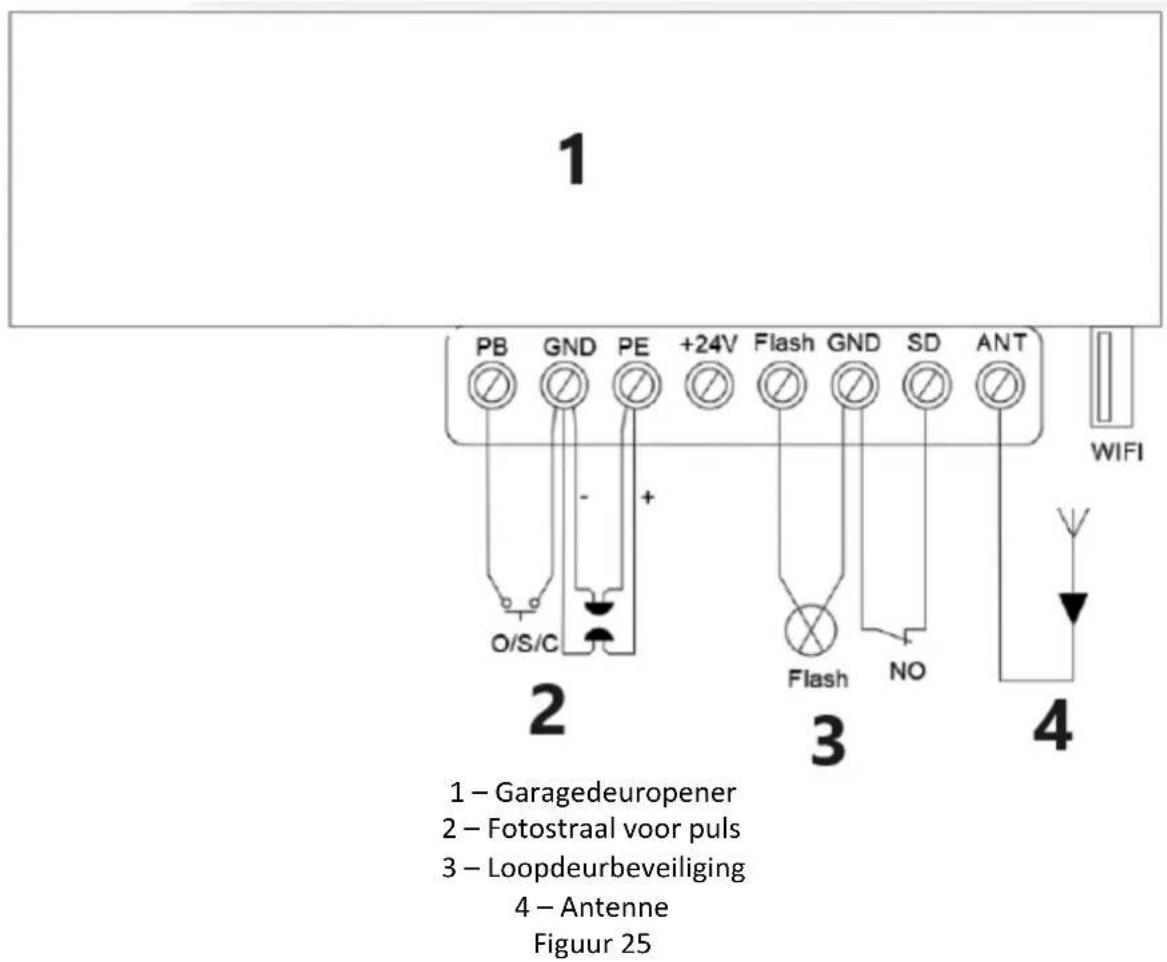

1 PB GND PE +24V Flash GND SD ANT O/S/C 2 3 Flash NO 4 WIFI 1 – Garagedeuropener 2 – Fotostraal voor puls 3 – Loopdeurbeveiliging 4 – Antenne Figuur 25

ONDERHOUD

1. Er is geen specifiek onderhoud vereist voor de logische printplaat.

Controleer de deur minstens tweemaal per jaar of deze goed in balans is en of alle werkende onderdelen in goede staat verkeren of niet.

Controleer minimaal tweemaal per jaar de achteruitrijgevoeligheid en pas deze indien nodig aan.

Zorg ervoor dat de veiligheidsvoorzieningen effectief werken (fotostralen, enz.)

1. Gloeilamp vervangen:

Opmerking: Zorg ervoor dat de stroomtoevoer is uitgeschakeld voordat u de lamp vervangt. En zorg ervoor dat de spanning van de nieuwe lamp in overeenstemming is met de plaatselijke spanning en dat het vermogen binnen 10 Watt ligt.

Demonteer de schroeven op de lampafdekking. Haal de lampafdekking weg endraai het oude LED-lampje linksom los. Bevestig het nieuwe LED-licht en de lampafdekking.

1. Wat betreft de onderhoudsalarmfunctie:

Het LED-lampje knippert 10 keer snel, wat betekent dat de deur uit balans is. Het onderhoud van garagedeuren wordt ten zeerste aanbevolen. "Controleer" de status, of "leer" de bewegingslimiet opnieuw na onderhoudsalarmwaarschuwingen.

Let op: Een slecht werkende deur kan de levensduur van de automatische opener beïnvloeden als gevolg van onjuiste belasting en zal de garantie doen vervallen.

SLIMME DEUR--USB 02

Zoek de bijbehorende USB-interface en plaats de Wi-Fi-module (Fig1, 2).

SET UP CODE DOWN PI GID PE MV FL GID SD

Figuur 1

SET UP CODE DOWN PI 800 PE 24V RA 800 SD

Figuur 2

Functie instructie:

1. Programmeren van open- en sluitlimieten
2. Coderen op afstand
3. Instelling vertragingstijd led uit
4. Automatische sluiting en tijdinstelling
5. Gedeeltelijk open/hoogte-instelling

ONDERDELENLIJST VOOR C -RAIL OPENER

Fout uiterlijk		Oorzaak van fout	Oplossingen
Deuropener werkt niet.LCD-scherm is niet helder		1. Voeding2. De stekkerdraad raakt los	1. Controleer of de motoraansluiting onder spanning staat2. Controleer of de zekeringsbuis kapot is3. Controleer of de laagspanningsdraad van de transformator is aangesloten op de voedingskaart4. Controleer of de lintkabel is aangesloten5. Controleer of er 26V AC aanwezig is aan de laagspanningszijde van de transformator. Als er 26V AC aanwezig is, vervang dan de printplaat. Als dit niet het geval is, vervangt u de transformator
Positie ontbreekt		Systeemfout	Stel de limiet voor reizen opnieuw in
Tijdens het leren wordt het digitale displayweergegeven		Reisafstand minder dan 30 cm of meer dan 9 meter	Stel de limiet voor reizen opnieuw in
Digitaal beeld		Onstabiele spanning of deur is uit balans	1. Controleer de voeding2. Pas de deurbalans aan
Opener werkt niet of stopt met werken
Digitaal beeld		Kan de instelling van de op- en neerwaartse limiet niet lerenLeer op onjuiste wijze de instelling van de op- en neerwaartse limiet	Leer opnieuw de “UP” en “DOWN” limieten voor reizen, volg de handleiding
LED is altijd aan		Het bedieningspaneel is kapot of de voedingskaart is kapot	Vervang de besturingskaart of voedingskaart.
Wanneer u de deur op afstand opent,De opener stopt automatisch na 10 cm lopenDigitaal beeld		De draad van de Hall-sensor zit los of is beschadigd	Open het deksel, controleer de draad van de Hall-sensor, sluit deze opnieuw aan of vervang deze.
Opener werkt niet.Hoor het ‘kaka’-geluid van het relaisDigitaal beeld		De draad tussen de reductiemotor en het bord raakt los	Open het deksel en controleer de draad tussen de reductiemotor en de kaart.
De opener stopt automatisch na 10 cm lopenDigitaal beeld		De draad tussen de reductiemotor en de kaart is omgekeerd aangesloten	Schakel eerst de stroom uit, open het deksel en keer de stekkerdraad tussen de reductiemotor en het bord om. Stel de limiet voor reizen opnieuw in.
Deur beweegt alleen omhoog.Werk niet in neerwaartse richting en op hetdigitale display		De fotocelfunctie was effectief, maar zonder dat er een fotocelapparaat was aangesloten.	Schakel de fotocelfunctie uit als er geen fotocelapparaat is aangesloten. Raadpleeg de handleiding.3. Controleer of de fotocel correct is aangesloten en of er zich een obstakel tussen de fotocel bevindt.
De deur is volledig open en sluit na enige tijd automatischLED-lampjes knipperen 4 keer 29		Automatische sluitingsfunctie is ingeschakeld	Stel de automatische sluitingstijd in, of schakel de automatische sluitingsfunctie uit.(Raadpleeg de handleiding)
Wanneer de deur stopt, brandt het waarschuwingslampje altijd		Het voedingsbord is kapot	Vervang de voedingskaart
LED-verlichting werkt niet		1. De LED-draad is niet aangesloten2. De LED is kapot3. De printplaat is kapot	1. Controleer de LED-draad2. Vervang de LED3. Vervang de printplaat
De deur wordt automatisch teruggedraaid naar de bovengrens voordat de deur volledig sluit		In bedrijf met automatische omkeerfunctieDe deur is niet correct geïnstalleerdEr is een blok in beweging	1. Controleer de blokkeerpositie van de deur en stel de bewegingslimiet opnieuw in2. Verhoogd krachtgetal voor automatisch achteruitrijden
Deur stopt automatisch tijdens het openen		In werking met automatische beveiligingsfunctie wanneer obstakel wordt gedetecteerdDe deur is niet correct geïnstalleerdEr is een blok in beweging	1. Controleer de blokkeerpositie van de deur en stel de bewegingslimiet opnieuw in2. Verhoogd krachtgetal voor automatisch achteruitrijden
De afstandsbediening kan niet worden gebruikt of de bedieningsafstand is kort		1. Lege batterij2. Antenne zit los of is niet goed uitgeschoven3. Interferentie in de buurt	1. Vervang de nieuwe batterij2. Strek de antenne op de opener uit3. Weg met interferentie
Kan de nieuwe afstandsbedieningen niet coderen		Nieuwe afstandsbediening is niet compatibel met opener	Kies alleen voor onze afstandsbediening
Digitaal beeld ____		Opgeslagen afstandsbedieningscode is vol	Verwijder alle opgeslagen codes(Zie de handleiding)
Stand-by, digitaal display		Deur-in-deur-functie-effecten	Controleer de deur-in-deurschakelaar
De opener werkt terwijl de deur niet beweegt		Motorasbus versleten	Vervang de motorasbus
De batterij levert geen stroom		1. Batterij is leeg2. De accudraad is omgekeerd aangesloten3. De accudraad is kapot	1. Vervang de batterij2. Open het deksel, controleer “+” “-” van de batterij3. Vervang de batterijdraad
Andere abnormale problemen		Externe apparaten zijn niet compatibel met de opener	Verwijder alle externe apparaten. Als de abnormale problemen nog steeds bestaan, vervang dan de printplaat
Digitaal beeld		Het garagedeursysteem heeft onderhoud nodig	De garagedeur en motor hebben totaal onderhoud nodig
