NÁVOD NA OBSLUHU GDOOR-003B MSW

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť l'udských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékol'vek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékol'vek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

Đakujeme, že ste si vybrali tento produkt. Pred montážou a použitím si pozorne prečítajte návod. Ak tento produkt posielate tretej strane, nevynechajte príručku.

- Pred inštaláciou si pozorne prečítajte tento návod, ktorý obsahuje dôležité informácie o inštalácii, používaní, údržbe a bezpečnosti.

- Akékol'vek nedefinované operácie v tomto návode nie sú povolené, nesprávne používanie môže poškodit produkt, dokonca spôsobit zranenia alebo škody na majetku.

- Pre zohľadnenie možného nebezpečenstva počas procesu inštalácie alebo používania pohonu krídlových brán musí inštalácia striktne zodpovedať stavebnej norme a elektrickému prevádzkovému postupu.

- Skontrolujte, či je na splnenie špecifických požiadaviek potrebné d'alšie vybavenie alebo materiály.

- Likvidácia obalového materiálu musí byť v súlade s miestnymi predpismi.

- Nemeňte žiadne časti okrem tých, ktoré sú definované v tomto návode. Akékol'vek nedefinované zmeny môžu spôsobit' poruchu. Akékol'vek škody na produkte, ktoré tým vzniknú, sú mimo zodpovednosti spoločnosti.

- Zabráňte úniku vody alebo akejkol'vek tekutiny do ovládača alebo iných otvorených zariadení. V prípade výskytu uvedených prípadov okamžite odpojte napájanie.

- Tento výrobok uchovávajte mimo dosahu tepla a otvoreného ohňa. Alebo môže poškodit komponenty; spôsobit poruchu alebo iné nebezpečenstvo.

- Uistite sa, že počas pohybu krídlovej brány neprechádzajú žiadne vozidlá 、 cestujúci a predmety.

- Musí byť nainštalované zariadenie proti pricvaknutiu, ako je infračervený ochranný spínač, aby sa predišlo zraneniam osôb a škodám na majetku. Spoločnosť nezodpovedá za žiadnu škodu alebo

nehodu, ktorá z toho vznikne.

• Inštaláciu, používanie a údržbu tohto produktu musia vykonávať odborníci.
• Deti sa nesmú dotýkať ovládacích zariadení alebo dial'kových vysielačov.
• Niekde na krídlovej bráne musí byť umiestnený výstražný štítok podľa národnej normy.

• Tento návod si riadne uschovajte pre budúce použitie.

• Baliaci zoznam (štandardný)

Nie	Obrázok	názov	Množstvo
1		Hlavný stroj 2
2		Ovládacia skrinka 1
3		Manuálna uvoľňovacia lišta 1
4		Dialľkové ovládanie 2
5		Držiak na stenu 4
6		Predná montážna konzola 2
7		Spojovacia konzola 2
8		Montážna skrutka (krátka) 2
9		Montážna skrutka (dlhá) 2
10		Skrutka M8×25	4
11		Matica M8	6
12		Limitná zátka 1
13		Pružinová podložka ∅12 2
14		tesnenie 2

Baliaci zoznam (voliteľné)

Nie	Obrázok		názov	Množstvo
1			Infračervený senzor 1
2			Bezdrôtová klávesnica 1
3			Poplachová lampa 1
4			Elektrický zámok 1
5			Akumulátorová batéria	2

1. Technické parametre

Názov produktu	Automatizácia krídlových brán
Model	MSW-GDOOR-003B
Zdroj	230V/50Hz; 110V/60Hz
Výkon motora	62 W
Rýchlosť pohybu brány	22~26s / 90°
Max. jednokrídlovú váhu	400 kg
Max. dĺžka jedného krídla	4 m
Max. zdvih piestu	45 cm
Max. sila	3800 N
Vzdialenost' dial'kového ovládania	30 m
Akumulátorová batéria (voliteľná)	DC24V (4,5Ah alebo 9Ah)
Pracovná povinnosť	S2, 30 min
Pracovná teplota	-20 °C až +70 °C

4. Inštalácia

Otvárač krídlových brán je použitelný pre jednokrídlovú bránu s hmotnosťou menšou ako 400 kg a dĺžkou menšou ako 4 m. Režim pohonu využíva závitovkový a závitovkový prevod na kombináciu prenosu skrutkou. Tento otvárač brány musí byť kvôli ochrane nainštalovaný vo vnútri krytu alebo dvora.

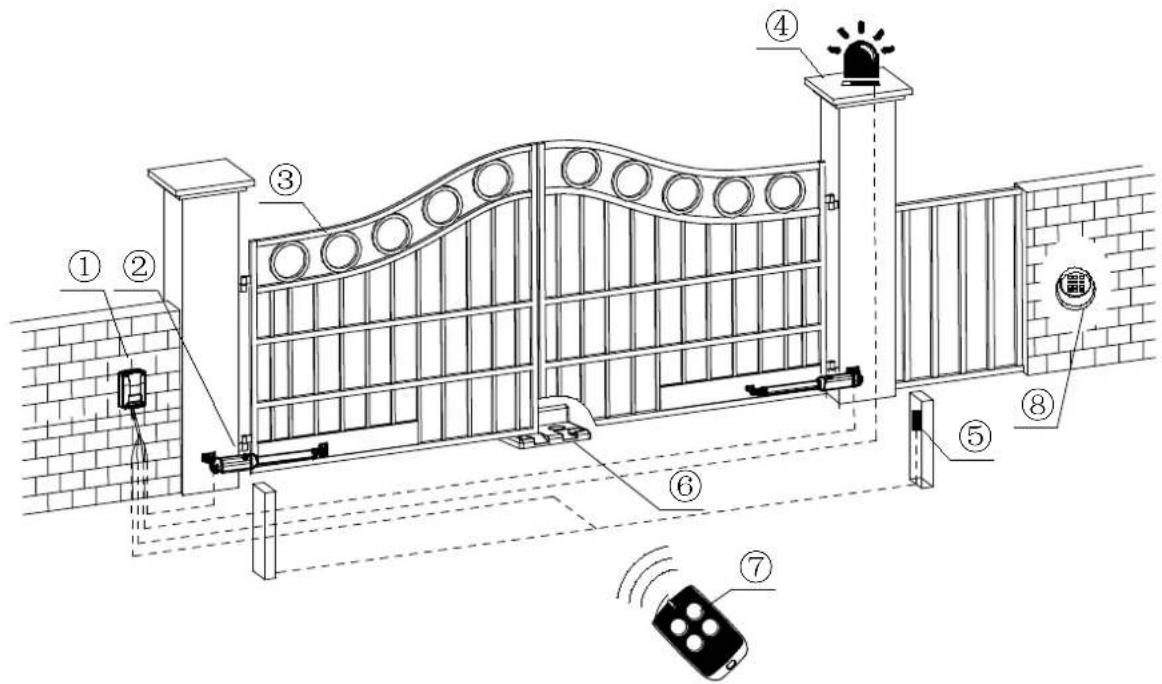

4.1 Inštalačný výkres

4.2 Vel'kosť hlavného stroja a príslušenstva

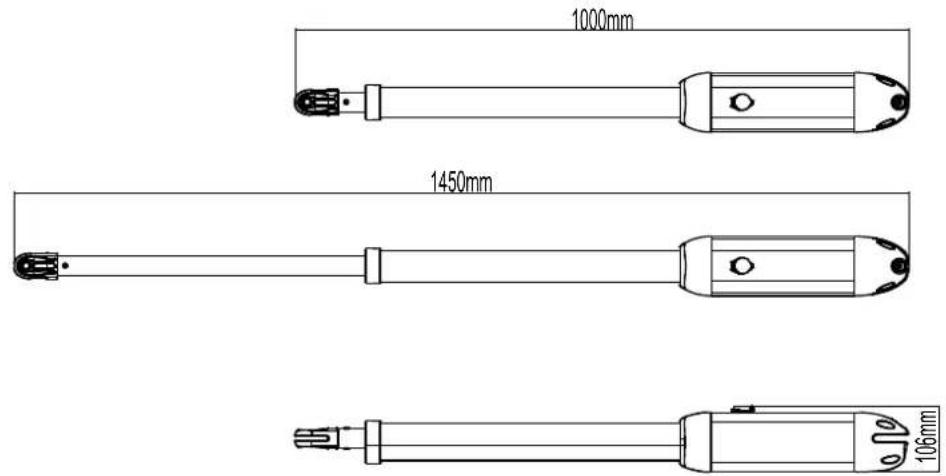

4.2.1 Veľkost hlavného stroja

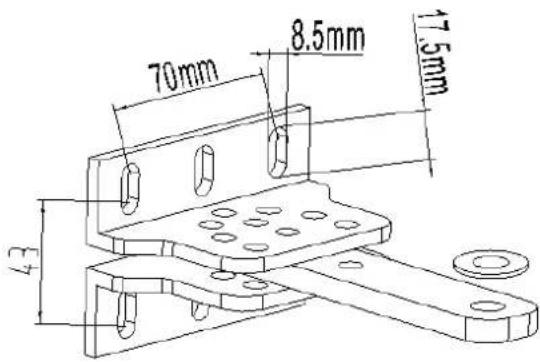

4.2.2 Veľkosť montážnej dosky

Predná montážna konzola Držiak na stenu

4.3 Kroky inštalácie

4.3.1 Príprava predtým Inštalácia hlavného stroja

a) Pred inštaláciou otvárača dverí sa uistite, že dvere boli nainštalované správne, uistite sa, že sa dvere dajú hladko manuálne ovládať a že zarážka dverí môže účinne zabrániť pohybu dverí.
b) Pri inštalácii elektrického zámku dodržujte vzdialenosť 40-50 mm medzi dnom dverí a zemou. Ak sa nevyžaduje elektrický zámok, vzdialenosť medzi dnom dverí a zemou by mala byť ≥20 mm.
c) Odporúčaná montážna výška 2 hlavných strojov je približne 300 \~ 800 mm nad zemou a uistite sa, že existujú spolahlivé pevné body pre montáž konzol.

Kábel zakopat.

Pre pevnú inštaláciu hlavných strojov sa odporúča použit rozperné skrutky na upevnenie montážnych konzol.

4.3.2 Inštalácia príslušenstva

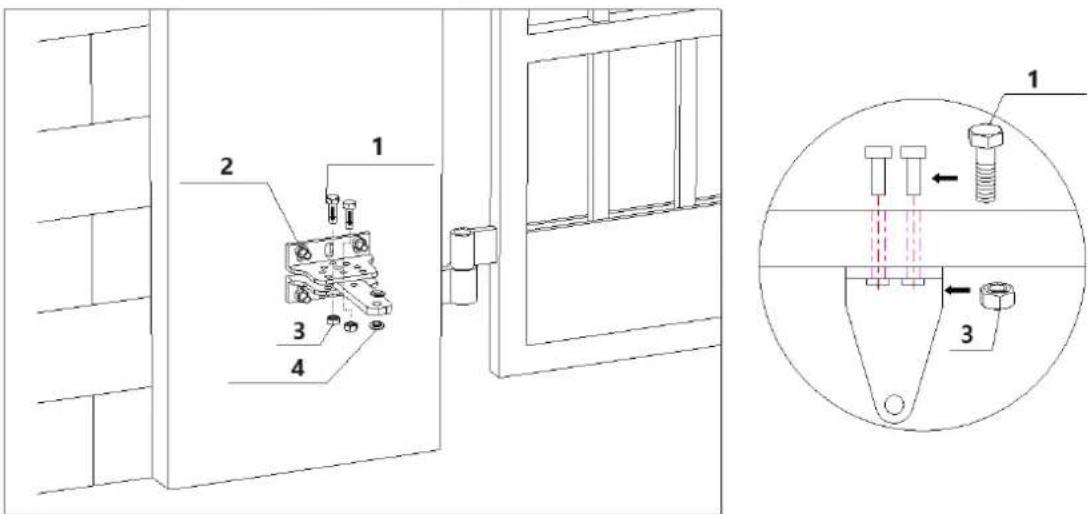

a) Pred inštaláciou hlavných strojov najskôr nainštalujte nástennú konzolu na stenu, potom upevnite spojovaciu konzolu a nakoniec nainštalujte prednú montážnu konzolu na dvere.

Poznámka: Pred pripevnením zistite sklon, aby ste sa uistili, že predná montážna konzola a spojovacia konzola sú v rovnakej úrovni.

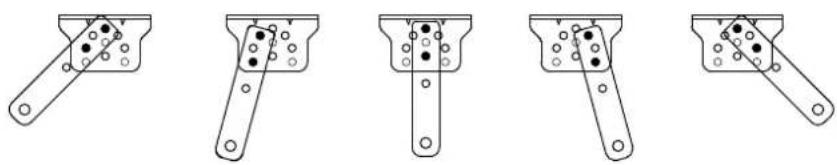

b) Spojovaciu konzolu a nástennú konzolu je možné pripojiť podľa rôznych podmienok, pozrite si obrázok 5.

c) Používatelia by si mali pripraviť napájacie káble pre riadiacu skriňu a hlavné stroje samí kvôli odlišnému inštalačnému prostrediu. Žily pre napájací kábel riadiacej skrine by mali byť viac ako 3, žily pre kábel motora sú 2. Ak používatelia potrebujú nainštalovať externé príslušenstvo, ako je elektrický zámok, infračervený senzor, výstražná lampa, externý tlačidlový spínač atď., zväčšite podľa toho zabudované káble, uistite sa, že prierez kábla elektrického zámku je väčší ako 1,5 mm², priemer prierezu ostatných káblov je viac ako 0,5 mm². Dĺžku kábla by mali určiť používatelia podľa situácie pri

inštalácii.

Poznámka: Výstup na PVC rúre by mal smerovať nadol, aby sa zabránilo zatekaniu dažďovej vody do rúry pozdíž kábla.

d) Pred inštaláciou odomknite dva hlavné stroje. Spôsob odomknutia: Odstráňte kryt, vložte ho ručnú uvolňovaciu tyč, otáčajte tyč, kým sa neuvolní, ako je znázornené na obrázku 6, potom otočte teleskopické rameno, zistíte, že je l'ahko natiahnuté.

4.3.3 Inštalácia hlavného stroja

Na obrázku 7 upevnite zadnú časť hlavného stroja a spojovaciu konzolu pomocou inštalačných skrutiek a potom manuálne nastavte teleskopické rameno na vhodnú dĺžku, nakoniec upevnite konektor teleskopického ramena a prednú montážnu konzolu pomocou inštalačných skrutiek. Po inštalácii potiahnite dvere, aby ste sa uistili, že pohyb je flexibilný bez zaseknutia.

1 – Montážna skrutka (dlhá); 2 – Pružinová podložka; 3 – Tesnenie; 4 – Montážna skrutka (krátka); 5 - Matica

Obrázok 7

Smer inštalácie: dvere sa otvárajú dovnútra.

1 – POZNÁMKA: Neobmedzená verzia musí mať nainštalovanú koncovú zarážku.
2 – Odporúča sa inštalovať s bezpečnostnou zátkou (mali by si ju pripravit samotní užívatelia).

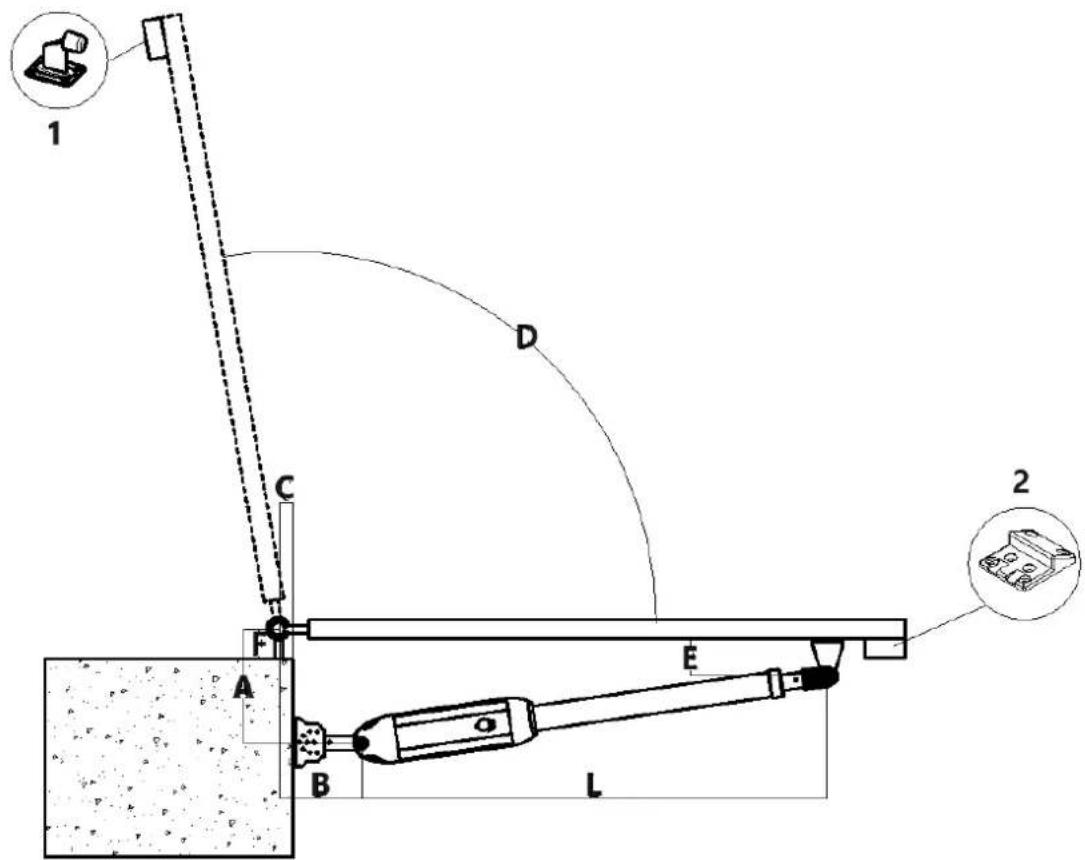

Obrázok 8

	A (mm)	B (mm)	C (mm)	D max	L (mm)
VELKOST	240	115	15	100°	1400
	220	125	25	100°	1440
	200	135	35	100°	1420
	180	145	45	90°	1420

Tabul'ka 1 Odporúčaná montážna poloha

Smer inštalácie: dvere sa otvárajú smerom von.

1 C D 2 A B E L

1 - Odporúča sa inštalovať s bezpečnostnou zátkou (mala by byť pripravená užívatel'om).

2 - POZNÁMKA: Neobmedzená verzia musí mať nainštalovaný doraz

Obrázok 9

	A (mm)	B (mm)	C (mm)	D max	L (mm)
VELKOST	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

Tabuľka 2 Odporúčaná montážna poloha

Poznámka: Hodnota B musí byť blízka alebo rovná hodnote A, aby sa dosiahla najlepšia mechanická výhoda.

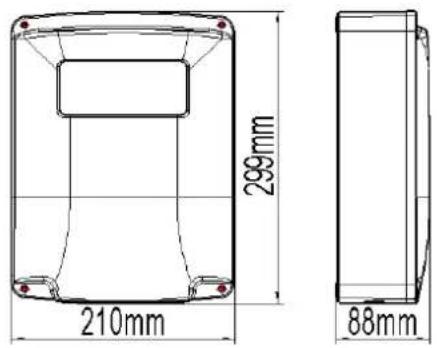

4.3.4 Vel'kost' kontrolného boxu

• Pre zaistenie bezpečnosti nainštalujte obmedzovaciu zarážku v koncovej polohe zatvorenia, ked' sa dvere otvárajú dovnútra (ako je znázornené na obrázku 8).
• Pred inštaláciou hlavného stroja sa prosím uistite, že hlavný stroj a komponenty majú dobrý mechanický výkon a dvierka sa dajú flexibilne manuálne ovládať.
• Jedna riadiaca jednotka môže voliteľne poháňať jeden hlavný stroj alebo dva hlavné stroje.
• Istič zvodového prúdu musí byť nainštalovaný na mieste, kde je vidieť pohyb brány, a minimálna montážna výška pre ovládaciu skrinku by mala byť väčšia ako 1,5 m, aby sa ho deti nedotkli.
• Po inštalácii skontrolujte, či sú mechanické vlastnosti dobré alebo nie, či je pohyb brány flexibilný alebo nie po odomknutí a či je infračervený senzor (voliteľný) nainštalovaný správne a efektívne.

5. Zapojenie a ladenie

5.1 Pokyny na zapojenie

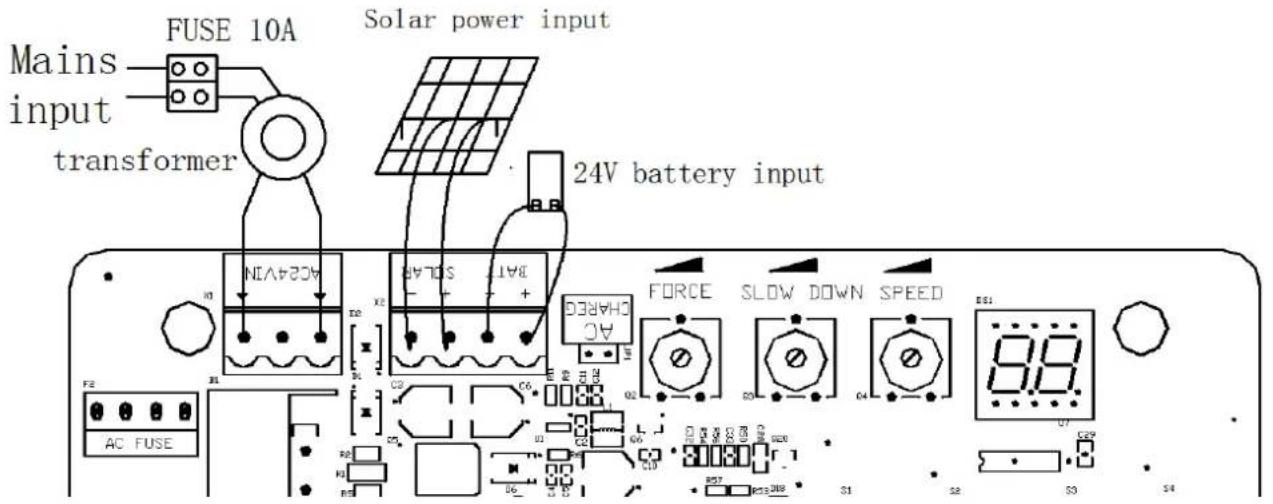

Mains input transformer FUSE 10A Solar power input 24V battery input AC FUSE FE R1 NCI C2 SOL BATT SOL FORCE SLOW DOWN SPEED 8.8 31 32 50 54

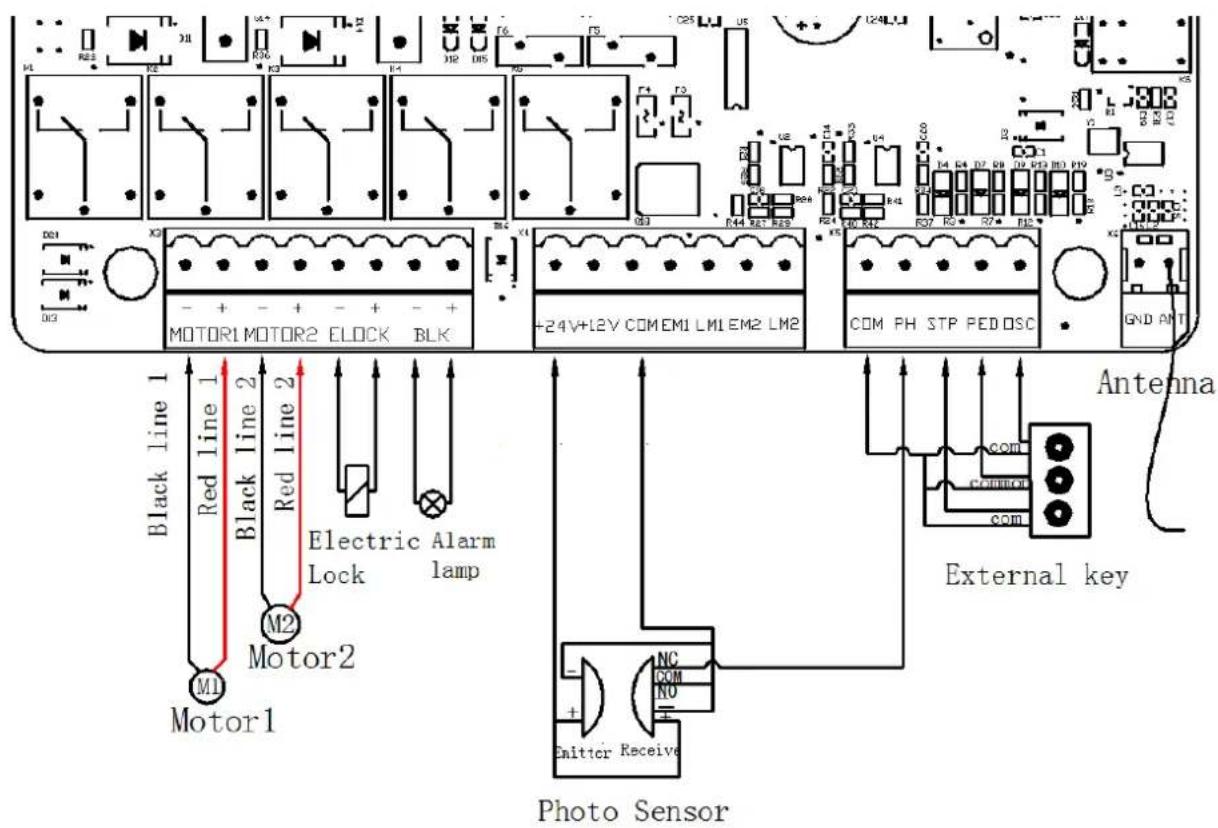

Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 Photo Sensor External key Antenna COM PH STP PEDOSC COM PH STP ELDOSC R44 R27 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 + - + - NC COM NO Emitter Receive

Obrázok 11

5.2 Výkres riadiacej dosky a pokyny

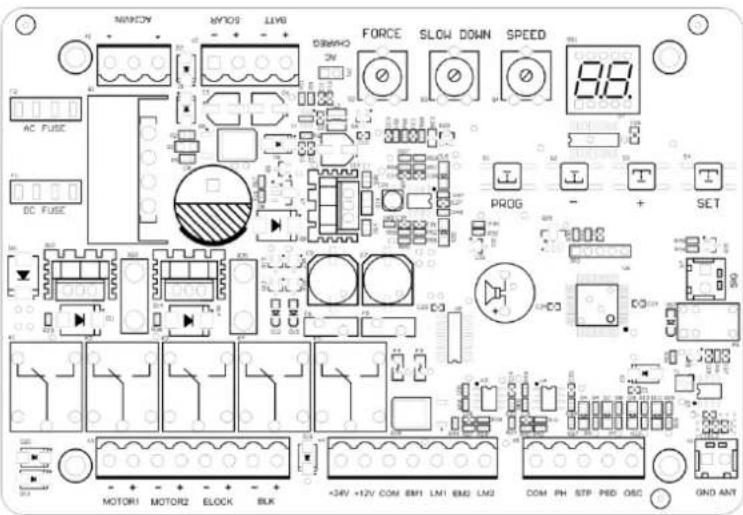

MINI AC FUSE DC FUSE MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 FORCE SLOW DOWN SPEED PROG COM PH STP PED OSC GND ANT

Obrázok 12

Terminál	Popis
1. AC24VIN	Vstup pre napájanie 24 VAC
2. +SOLAR-	Vstup solárnej energie
3. +BATT-	Vstup na batériu 24V
4. SILA	Sila odporu
5. SPOMAL'	Pomalá vzdialenost zastavenia
6. RÝCHLOSŤ	Rýchlosť pohybu
7. MOTOR1 Výstup motora 1
8. MOTOR2 Výkon motora 2
9. -ELOCK+	Výstup elektrického zámku
10. -BLK+	Výstup poplachovej lampy (Poznámka: dávajte pozor na negatívne a pozitívne.)
11. +24V 24V výstup kladný
12. +12V	12V výstup pozitívny (žiadny výstup v nečinnom stave)
13. EM1	Výkon motora 1 Hallovho senzora
14. LM1	Vstup limitného signálu Hallovho snímača Motor1
15. EM2	Výstupný výkon Hallovho snímača Motor2
16. LM2	Vstup limitného signálu Hallovho snímača Motor2
17. PH	Vstup fotosenzora je aktívny
18. PED	Vstup pre jednu bránu/pre chodcov je aktívny
19. OSC	Jednokanálový vstup aktívny
20. ANT	Anténa
21. COM	Spoločné
22. SIG	Signál je normálne zatvorený až po nasadení dverí

WIFI Module(24VDC)
Obrázok 14

5.3 Nastavenie digitálnej obrazovky

Ked' riadiaca doska funguje, užívatelia môžu kontrolovať pracovný stav otvárača brány pomocou digitálnej obrazovky na ovládacej doske.

: žiadny vstup;

: v stave otvorenia;

: v uzavretom stave;

:manuálny mód;

: cestovné nastavenie;

5.4 Cestovné nastavenie (VELÍMI DÔLEŽITÉ)

Pri prvej inštalácii otváračov brány musí inštalatér nastaviť otvorené a zatvorené polohy koncového spínača pre chod jazdy.

Otvorte obe strany brány a zamknite spojku a potom stlačte a podržte tlačidlo „+“ na ovládacej doske, kým sa na digitálnej obrazovke nezobrazí „SU“. Po tomto kroku sa brána najskôr rozbehne v smere zatvárania a zastaví sa a potom sa brána automaticky otvorí. Ked’ sú dve krídlové brány úplne otvorené, brány sa automaticky zatvoria druhýkrát a nastavenie jazdy sa dokončí, ked’ sa brány zatvoria. Ak nie je vhodná vzdialenosť počiatočnej pomalej rýchlosti brány, upravte vzdialenosť pomocou tlačidla "SPOMALĂT".

Poznámka:

• Zapojenie: čierny vodič hlavného motora 1 je pripojený k l'avej strane MOTOR1; Hnedý kábel hostitela 1 sa pripája k pravej strane MOTOR1. Čierny kábel hlavného motora 2 sa pripája k l'avej strane MOTOR2; Hnedý kábel hlavného motora 2 sa pripája k pravej strane MOTOR2.
• V režime s jednými dverami sa hostitel' pripojí k MOTOR1.
• Ak sa brána náhle zastaví počas nastavenia jazdy, zvýšte odporovú silu.
• Ak sa brána nezastavila, keď narazila na prekážky počas nastavenia jazdy, primerane znížte odporovú silu.
• Inštalatér musí po úprave trimra „SPEED“ zopakovat nastavenie dráhy.

5.5 Nastavenie trimrov

Trimmer citlivosti na prekážky

Upravit' citlivost' prekážky -- v smere hodinových ručičiek na zvýšenie, proti smeru hodinových ručičiek na zníženie citlivosti prekážky. Ak sa vyskytnú vplyvy prostredia, ako je silný vietor, upravte zastrihávač podľa prostredia.

Nízkorychlostný zastrihávač vzdialenosti

Ak chcete upravit' vzdialenost' pri nízkej rýchlosti - v smere hodinových ručičiek pre zvýšenie, proti smeru hodinových ručičiek pre zníženie vzdialenosti pri nízkej rýchlosti. Nenastavujte veľmi krátku vzdialenost' pri nízkej rýchlosti, aby ste predišli kolízii brány.

Trimmer rýchlosti pohybu brány

Na nastavenie rýchlosti pohybu brány -- v smere hodinových ručičiek pre zrýchlenie, proti smeru hodinových ručičiek pre spomalenie. Zastrihávač je možné nastavit tak, aby sa zmenil čas chodu otvárania a zatvárania. Toto nastavenie je potrebné ukončit' pred nastavením jazdy.

Proti smeru hodinových ručičiek znížit’	V smere hodinových ručičiek Zvýšit’	Proti smeru hodinových ručičiek znížit’	V smere hodinových ručičiek Zvýšit’	Proti smeru hodinových ručičiek znížit’	V smere hodinových ručičiek Zvýšit’
SILAimmer citlivosti na prekážky		SPOMAľNízkorychlostný zastrihávač vzdialenosti		RÝCHLOŠŤTrimmer rýchlosti pohybu brány

Obrázok 15

5.6 Učenie dial'kového ovládania a vymazanie dial'kového ovládania

5.6.1 Učenie dial'kového ovládania

A: Režim jedného kanála:

1 – Otvorit' / Zatvorit' / Zastavit'

B: Režim štyroch kanálov:

1 – Otvorené; 2 – Stop; 3 – Zavriet; 4 – Single Gate

Obrázok 16

5.6.3 Špeciálne tlačidlo dial'kového ovládania

Kombinačný kláves „Stop“ + „Jedna brána“ -- vstúpte do učenia dialkového ovládania.

5.7 Nastavenia riadiacej dosky

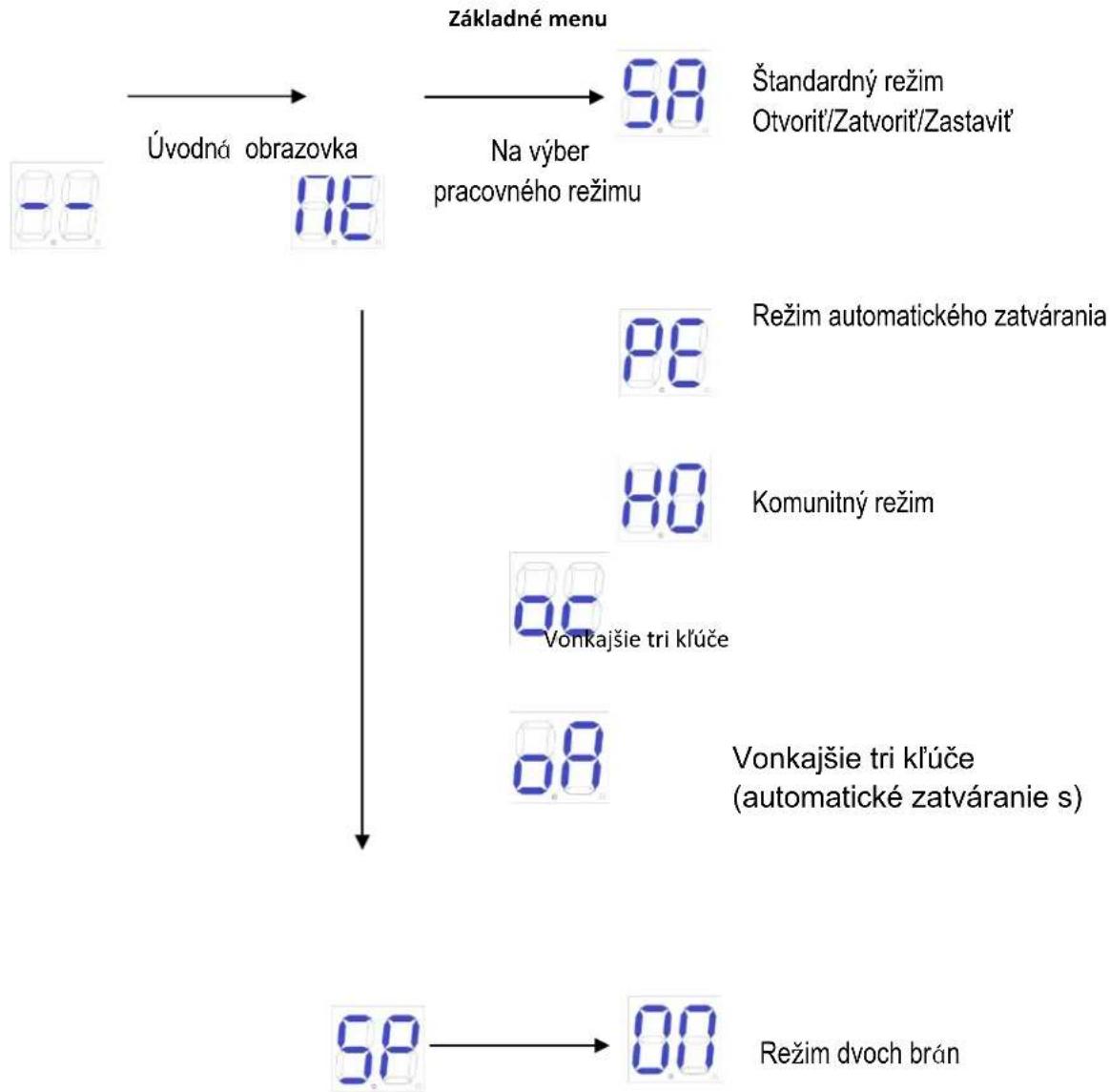

5.7.1 Základná ponuka

Stlačte "PROG" pre vstup do základnej ponuky;

Digitálna obrazovka zobrazuje „NE“, vyberte d'alšie funkcie tohto menu tlačidlami „+“ a „-“.

Stlačte "SET" pre potvrdenie alebo pre vstup do podmenu.

Ak chcete opustit menu, stlačte "PROG".

Ak počas jednej minúty nezadáte žiadny príkaz, ponuka sa automaticky ukončí.

100 Režim nízkej spotreby 00 Nízka spotreba režim zapnutý 08 Nízka spotreba mód vypnutý

5.7.2 Inštrukcia základnej ponuky

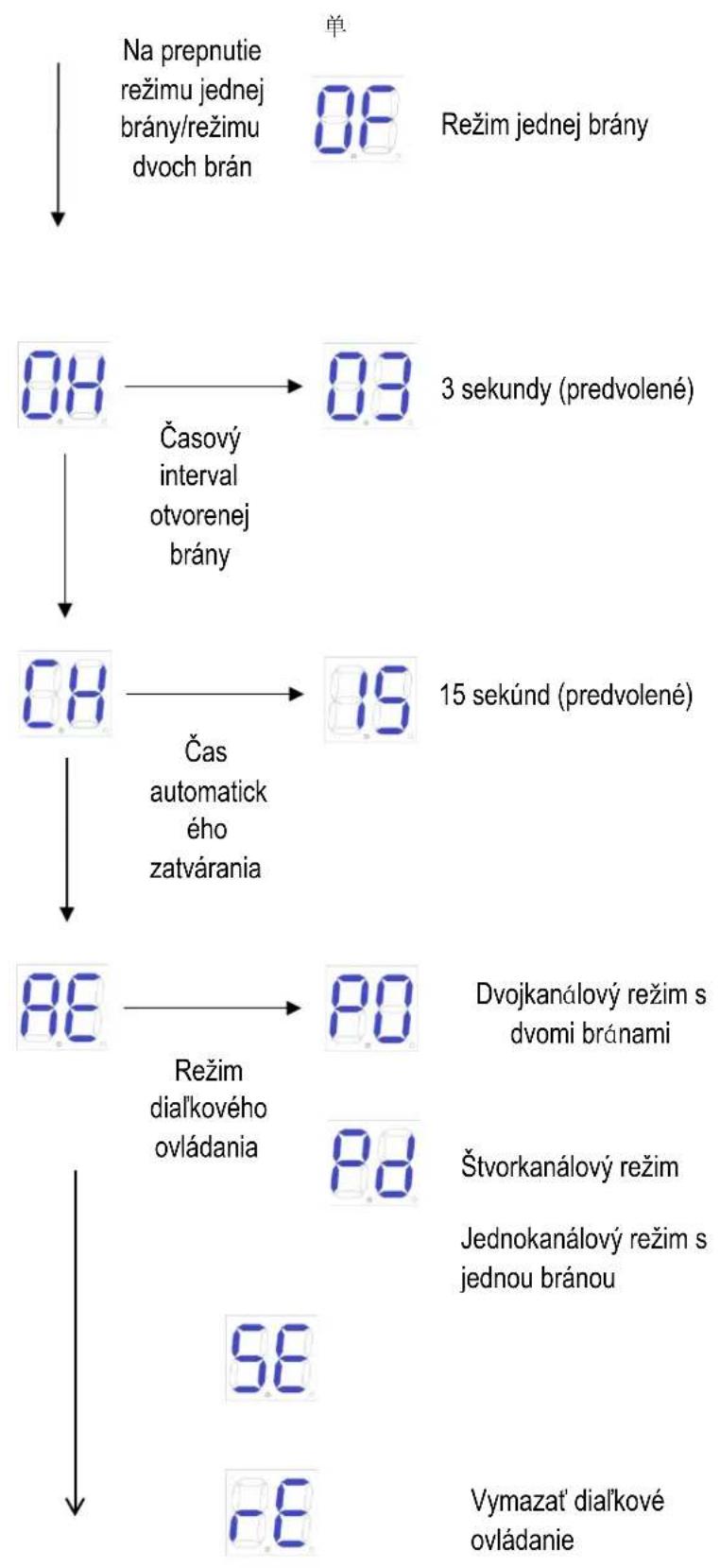

PonukaStlačte "PROG" pre vstupdo základnej ponuky .	MožnosťNa výber stlačte „+“ (hore) alebo „-“ (dole);Pre potvrdenie stlačte „SET“.	Predvolené/Pozor
Pracovný režim	Štandardný režim; O/C/S(otvorit'/zatvorit'/zastavit').Štandardný režim O/S/C s funkciouautomatického zatvárania. Ked' sa brána otvorí,automaticky sa zatvorí po čase automatickéhozatvorenia. Ak sa počas čakacej dobyautomatického zatvárania odošle príkaz „zatvorbránu“, funkcia automatického zatvárania sazruší.Komunitný režim (s funkciouautomatického zatvárania). Ked' sa brána otvorí,žiadny príkaz brány nebude reagovať, kým sabrána automaticky nezatvorí. Ak používatel'odošle príkaz brány počas procesu zatvárania,brána sa znova otvorí. Ak je počas čakacej dobyautomatického zatvárania odoslaný príkazbrány, táto čakacia doba sa prepočíta. Ak sabrána úplne nezatvorí viac ako desaťkrát zasebou, funkcia automatického zatvárania sazruší a brána sa zatvorí opätovným odoslanímpríkazu na zatvorenie brány. Upozorňujeme, žev komunitnom režime má brána stále funkciuautomatického zatvárania v prípade prekázok. Externé tri tlačidlá (otvorit/zatvorit/zastavit) Externé tri tlačidlá o/p/s (automatické zatváranie s)	Štandardnýrežim; O/C/S(otvorit'/zatvorit'/zastavit').
Single Gate/Dual Gate Switch	Režim dvoch brán (predvolené). Režim jednej brány.	Režim dvoch brán.
Časový interval otvorenej brány	00-10: Časový interval otvorenia brány je 0-10 sekúnd (predvolené 3 sekundy). Ak je interval kratší ako 2 sekundy, potom nie je možné použit' elektrický zámok.	3 sekundy.
Čas automatického zatvárania	Čas automatického zatvárania je možné nastavit' na 15 (predvolené), 30, 60, 90 sekúnd.	15 sekúnd.
Režim dial'kovéhoovládania	Dvojkanálový režim s dvomi bránami.Štvorkanálový režim.Jednokanálový režim s jednou bránou.Vymažte všetky spárované dial'kovéovládače	Dvojkanálovýrežim s dvomi bránami.
Režim nízkej spotreby	Režim nízkej spotreby je zapnutý(Ak na úvodnej obrazovke neprebehnežiadna operácia, riadiaca doska po 1 minúteautomaticky prejde do režimu nízkej spotreby.)Režim nízkej spotreby je vypnutý	Režim nízkejspotreby je zapnutý

5.7.3 Pokyn pre rozšírené menu

Dlhým stlačením „PROG“ na 2 sekundy vstúpite do rozšíreného menu.

Krátkym stlačením tlačidla „SET“ potvrdíte alebo vstúpite do podponuky.

Ak počas jednej minúty nezadáte žiadny príkaz, ponuka sa automaticky ukončí.

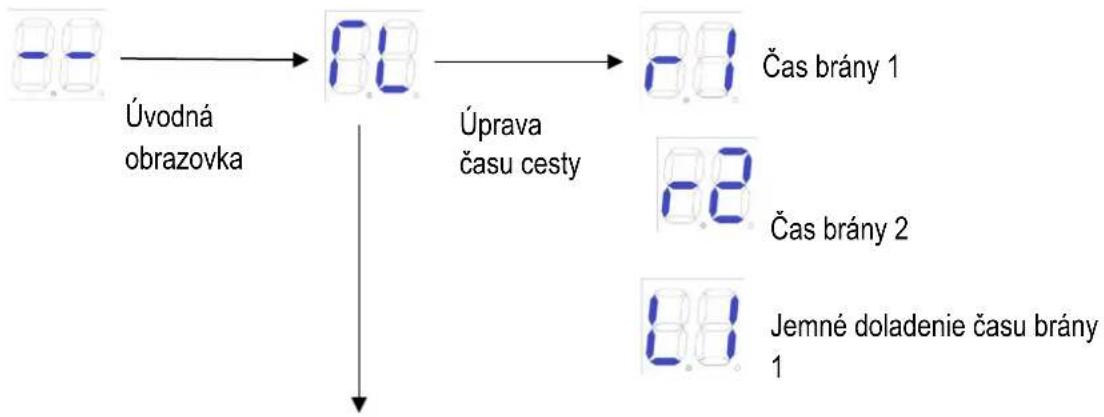

Rozšírené menu

5.7.4 Pokyn pre rozšírené menu

PonukaDlhým stlačením „PROG“ na 2 sekundy vstúpite do základnej ponuky.	MožnosťNa výber stlačte „+“ (hore) alebo „-“ (dole);Pre potvrdenie stlačte „SET“.	Predvolené/Pozor
Úprava času cesty	Čas brány 1Čas brány 2Jemné doladenie času brány 1Jemné doladenie času brány 2	Po automatickom učení, ak zdvih nie je ideálny, je možné ho nastaviť manuálne. Čím kratší je čas pod hranicou odporu, tým väčšia je vzdialenosť spomalenia brány. A v limite Hall platí, že čím kratší čas, tým kratší chod brány.
Fotografický senzor	N/C; foto senzor je normálne zapnutý.né)N/O; foto senzor je normálne vypnutý.	N/O; foto senzor normálne zapnutý.
Elektrický zámok	Elektrický zámok je normálne (predvolené)Elektrický zámok je normálne vypnutý.	Elektrický zámok je normálne zapnutý.
Reverzný posuvný zámok	Obrátený režim blokovania stlačenímReverzný režim zamykania je zapnutý.(Ked' je elektrický zámok spustený, M1 pobeží na určitú vzdialenosť v smere dverí, aby sa zabránilo zaseknutiu elektrického zámku a nedajú sa otvorit.)	Režim blokovania spätného chodu je vypnutý
Výstražná lampa	Kontrolka alarmu normálne svieti.napájanie 24V. (predvolené)Kontrolka alarmu normálne bliká.napájanie 24V.	Kontrolka alarmu normálne svieti. napájanie 24V.
Režim limitného spínača	Zastaviť blok. (predvolené)Hallov senzor.	Zastavovací blok.
Výber otvárača brány	MSW-GDOOR-003B.MSW-GDOOR-002B.MSW-GDOOR-005B.MSW-GDOOR-004B	MSW-GDOOR-005B.
Smer dverí	Brána sa otvára dovnútra(predvolené)Brána sa otvára smerom von	Brána sa otvára dovnútra
Bzučiak	Bzučiak je vypnutýBzučiak je zapnutý (Ked' sieť beží normálne, bzučiak bzučia krátko a dlho. Ked' sa batéria normálne používa, bzučiak bzučí na 6 s a potom sa zastaví. Ked' je batéria takmer vybitá, bzučiak sa po 3 sekundách zastaví. Ked' riadiaca doska beží nesprávne, bzučiak bzučia rýchlo a dlho.)	Bzučiak je zapnutý
Predvolené výrobné nastavenie	Zrušte predvolené výrobné nastavenie.Predvolené výrobné nastavenie dokončí.

6. Ostatné

6.1 Údržba

Každý mesiac skontrolujte, či brána normálne funguje.

Z dôvodu bezpečnosti sa odporúča každá brána vybaviť infračerveným chráničom a je potrebná aj pravidelná kontrola.

Pred inštaláciou a prevádzkou otvárača brány si pozorne prečítajte všetky pokyny.

Vyhradzujeme si právo na zmenu návodu bez predchádzajúceho upozornenia.

6.2 Chybové hlásenie

Chyby, ktoré sa môžu vyskytnút, ked' dvere fungujú správne.

Nesprávna indikácia Príčina chyby Riešenie
	Dvere 1 Bránia v otváraní	1. Skontrolujte, či pri otváraní dverí 1 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenost'
		spomalenia
	Dvere 2 Bránia v otváraní	1. Skontrolujte, či pri otváraní dverí 2 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenost' spomalenia
	Dvere 2 sa zatvárajú s tažkosťami	1. Skontrolujte, či pri zatvorených dverách 1 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenost' spomalenia
	Dvere 2 sa zatvárajú s tažkosťami	1. Skontrolujte, či pri zatvorených dverách 2 nie sú prekážky2. Vhodne nastavte citlivosť odporu3. Primerane zväčšite vzdialenost' spomalenia
	Infračervené odpojenie	1. Skontrolujte stav infračerveného nastavenia2. Či sú v infračervenom žiarení oklúzie
	Dvere 1 sa zatvoria pred dverami 2	1. Naučte sa znova svoj itinerár2. Upravte časový interval otvárania
	Motor pracuje príliš dlho	1. Skontrolujte, či ste dokončili itinerár2. Poškodenie komponentov haly
	Žiadny študijný itinerár	Znova dokončite cestu

6.3 Riešenie problémov

Problémy	Možné dôvody	Riešenia
Brána sa nedá normálne otvorit ani zatvorit a displej nesvieti.	1. Napájanie je vypnuté.2. Poistka je spálená.3. Napájanie riadiacej dosky má problém.	1.Zapnite napájanie.2.Skontrolujte poistku, ak je spálená, vymeňte ju.3. Znovu zapojenie podľa pokynov.
Brána sa môže otvorit, ale nie zatvorit.	1.Zapojenie fotobunky s problémom.2.Montáz fotobunky s problémom.3.Fotobunka je blokovaná predmetmi.4. Citlivosť prekážky je príliš vysoká.	1.Ak nepripojíte fotobunku, uistite sa, že 5 a 6, 5 a 7 skratujú; ak pripojíte infračervený senzor, uistite sa, že je zapojenie správne a fotobunka je NC2.Uistite sa, že montážna poloha fotobunky môže byť vzájomne zarovnaná.3. Odstráňte prekážku.4. Znížte citlivosť prekážky.
Dialkové ovládanie nefunguje.	1. Úroveň nabitia batérie dialkového ovládača je nízka.2. Učenie dialkového ovládania nie je dokončené.	1. Vymeňte batériu dialkového ovládača.2. Znova vykonajte učenie dialkového ovládania.
Stlačte tlačidlo OPEN, CLOSE, brána sa nepohybuje, motor má hluk.	Pohyb brány nie je plynulý.	Podľa aktuálnej situácie upravte motor alebo bránu.
Vypol sa spínač úniku.	Skrat napájacieho vedenia alebo skrat vedenia motora.	Skontrolujte zapojenie.
Pracovná vzdialenosť dialkového ovládača je príliš krátka.	Signál je zablokovaný.	Pripojte anténu externého prijímača, 1,5 metra nad zemou.
Brána sa presunie do strednej polohy pre zastavenie alebo spätný chod.	1. Výstupná sila motora nestačí.2. Citlivosť prekážky je príliš vysoká.3. Brána sa stretáva s prekážkou.	1.Skontrolujte, či je výkon transformátora normálny, ak nie, vymeňte transformátor.2. Upravte TR2.3. Odstráňte prekážku.
