BEDIENUNGSANLEITUNG GDOOR-003B MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Liebe Nutzer,

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie die Anleitung vor dem Zusammenbau und der Benutzung des Geräts sorgfältig durch. Bitte lassen Sie das Handbuch nicht liegen, wenn Sie dieses Produkt an Dritte weitergeben.

1. Sicherheitsanweisung

Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch. Es enthält wichtige Informationen über Installation, Verwendung, Wartung und Sicherheit.

• Alle nicht in dieser Anleitung beschriebenen Vorgänge sind nicht zulässig, eine unsachgemäße Verwendung kann das Produkt beschädigen und sogar zu Verletzungen oder Sachschäden führen.
• Um die möglichen Gefahren bei der Installation oder dem Betrieb des Drehtorantriebs zu berücksichtigen, muss die Installation streng nach der Baunorm und dem elektrischen Betriebsverfahren erfolgen.
• Vergewissern Sie sich vor der Installation, dass die verwendete Netzspannung mit der Versorgungsspannung dieses Produkts übereinstimmt. Überprüfen Sie, ob der Leckageschutzschalter installiert ist und das Erdungssystem korrekt ist.

Bitte prüfen Sie, ob zusätzliche Geräte oder Materialien erforderlich sind, um die spezifischen Anforderungen zu erfüllen.

• Die Entsorgung des Verpackungsmaterials muss den örtlichen Vorschriften entsprechen.
  Bitte ändern Sie keine Teile, außer denen, die in dieser Anleitung beschrieben sind. Jede undefinierte Änderung kann eine Fehlfunktion verursachen. Für hieraus resultierende Schäden am Produkt haftet das Unternehmen nicht.

- Bitte lassen Sie kein Wasser oder andere Flüssigkeiten in das Steuergerät oder andere offene Geräte eindringen. Bitte unterbrechen Sie sofort die Stromzufuhr, wenn einer der genannten Fälle eintritt. Bitte halten Sie dieses Produkt von Hitze und offenem Feuer fern. Oder sie kann die Bauteile beschädigen, den Ausfall verursachen oder andere Gefahren mit sich bringen.

Achten Sie darauf, dass keine Fahrzeuge, Personen oder Gegenstände durchfahren, während sich das

Drehtor bewegt.

- Um Personen- und Sachschäden zu vermeiden, müssen Klemmschutzvorrichtungen wie z.B. Infrarotschutzschalter installiert werden. Das Unternehmen haftet nicht für Schäden oder Unfälle, die sich daraus ergeben.

Die Installation、Benutzung und Wartung dieses Produkts muss von Fachleuten durchgeführt werden.

- Kinder dürfen die Steuergeräte oder Fernbedienungen nicht berühren.

- Ein Warnschild muss gemäß der nationalen Norm irgendwo am Drehtor angebracht werden.

Bitte bewahren Sie diese Anleitung zum späteren Nachschlagen gut auf.

2. Packliste (Standard)

Nr. Abbildung Name Menge
1		Hauptmaschine 2
2		Steuerkasten 1
3		Manuelle Auslösestange 1
4		Fernsteuerung 2
5		Wandhalterung 4
6		Vordere Halterung 2
7		Verbindungsbügel 2
8		Befestigungsschraube (kurz) 2
9		Befestigungsschraube (lang) 2
10		Schraube M8×25 4
11		Mutter M8 6
12		Grenzwertiger Stopper 1
13		Federscheibe ∅12 2
14		Dichtung 2

Packliste (fakultativ)

Nr. Abbildung Name Menge
1		Infrarot-Sensor 1
2		Kabelloses Tastenfeld 1
3		Alarmleuchte	1
4		Elektrisches Schloss	1
5		Akkumulator	2

1. Technische Parameter

Produktname	Automatisierung für Drehtore
Modell	MSW-GDOOR-003B
Versorgungsquelle	230V/50Hz; 110V/60Hz
Motorleistung	62W
Geschwindigkeit der Torbewegung	22~26s / 90°
Max. Einzelflügelgewicht	400 kg
Maximale Länge eines Flügels 4 m
Max. Kolbenhub	45 cm
Maximale Kraft	3800 N
Entfernung der Fernbedienung	30m
Akkumulator (optional)	DC24V (4,5Ah oder 9Ah)
Arbeitsdienst S2, 30min
Arbeitstemperatur -20°C - +70°C

4. Einbau

Der Drehtoröffner ist für einflügelige Tore mit einem Gewicht von weniger als 400 kg und einer Länge von weniger als 4 m geeignet. Der Antrieb erfolgt über eine Schnecke und ein Schneckengetriebe, um die Schneckenstangenübertragung zu kombinieren. Dieser Toröffner muss zum Schutz innerhalb des Gehäuses oder des Hofes installiert werden.

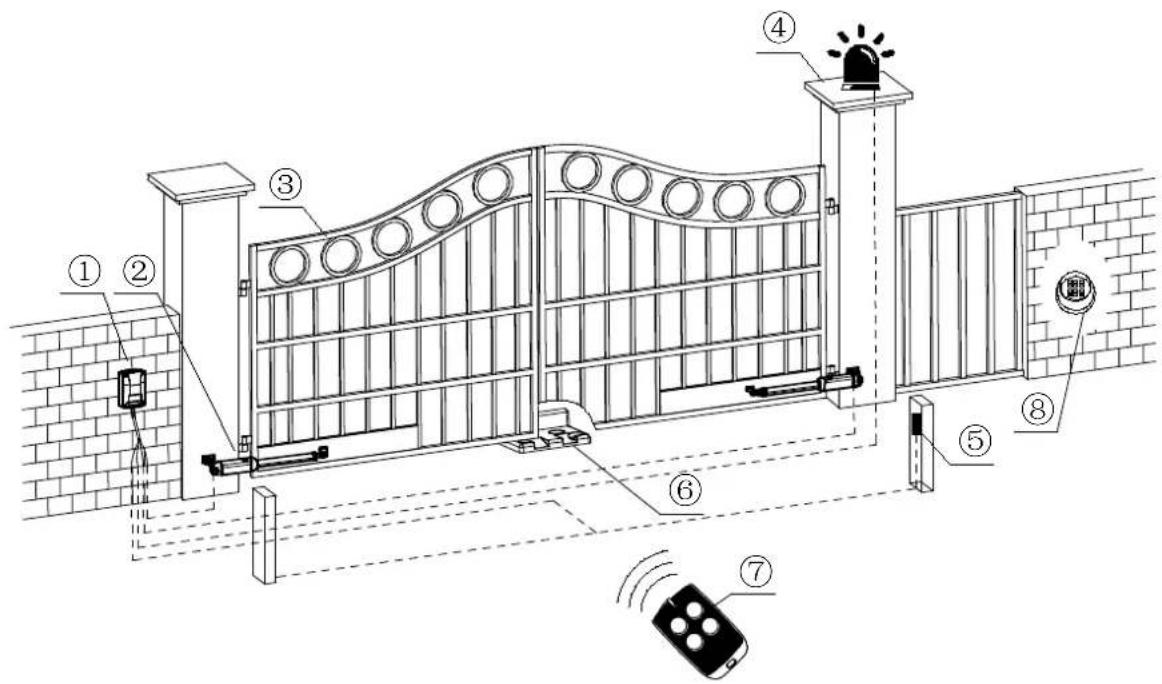

4.1 Einbauzeichnung

① Steuergerät ③ Tor ⑤ Infrarotsensor (optional) ⑦ Fernbedienung
② Toröffner ④ Alarmleuchte (optional) ⑥ Endanschlag ⑧ Funktastatur (optional)

4.2 Größe der Hauptmaschine und des Zubehörs

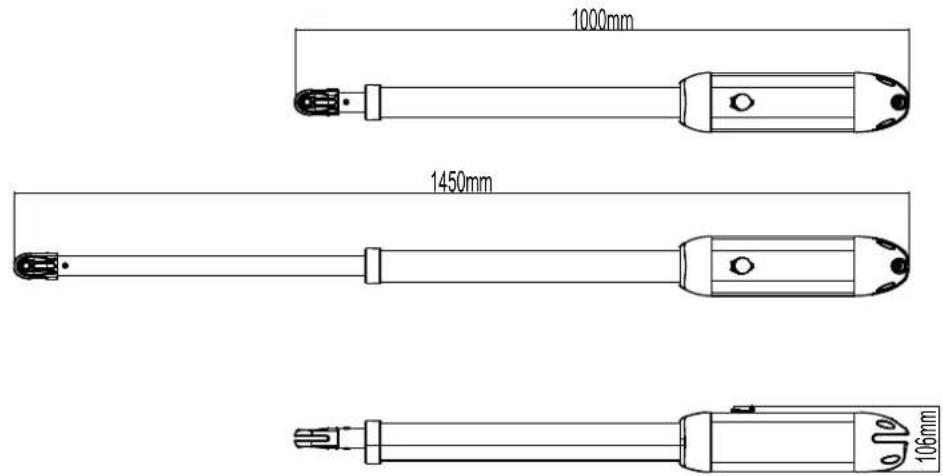

4.2.1 Größe der Hauptmaschine

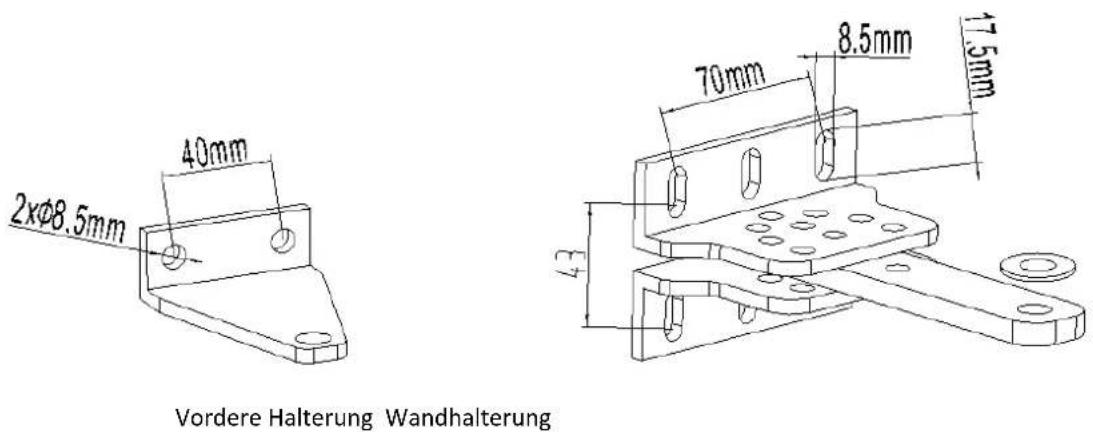

4.2.2 Größe der Montageplatte

2xφ8.5mm 40mm 70mm 8.5mm 17.5mm 43 Vordere Halterung Wandhalterung

Abbildung 3

4.3 Montageschritte

4.3.1 Vorbereitungen vor Installation der Hauptmaschine

a) Bevor Sie den Türöffner installieren, vergewissern Sie sich bitte, dass die Tür korrekt installiert wurde, dass die Tür manuell leichtgängig bedient werden kann und dass der Türanschlag die weitere Bewegung der Tür wirksam verhindern kann.
b) Bitte halten Sie beim Einbau des Elektroschlosses einen Abstand von 40-50 mm zwischen Türboden und Boden ein. Wenn kein elektrisches Schloss benötigt wird, sollte der Abstand zwischen dem Türboden und dem Boden ≥20 mm betragen.
c) Die empfohlene Montagehöhe der 2 Hauptmaschinen beträgt ca. 300 \~ 800mm über dem Boden, und stellen Sie sicher, dass es zuverlässige Fixpunkte für die Montagehalterungen gibt.

Kabel vergraben.

Um den normalen Betrieb des Türöffners zu gewährleisten und die Kabel vor Beschädigungen zu schützen, verwenden Sie bitte zwei PVC-Rohre, um die Motor- und Stromkabel sowie die Steuerkabel getrennt zu verlegen. Ein PVC-Rohr für Motor- und Stromkabel, das andere für Steuerkabel.

Befestigung der Montagebügel

Um die Hauptmaschinen fest zu installieren, empfiehlt es sich, die Befestigungswinkel mit den Dehnschrauben zu befestigen.

4.3.2 Installation des Zubehörs

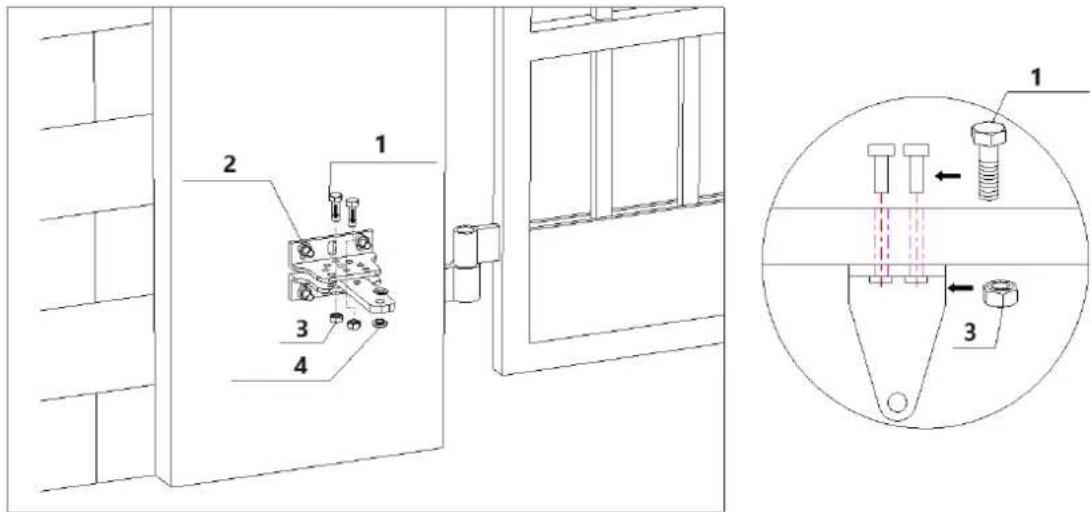

a) Bevor Sie die Hauptgeräte installieren, bringen Sie bitte zuerst die Wandhalterung an der Wand an, befestigen Sie dann die Verbindungshalterung und montieren Sie schließlich die vordere Halterung an der Tür.

Hinweis: Bitte stellen Sie vor der Befestigung anhand des Gefälles sicher, dass die vordere Halterung und die Verbindungshalterung auf gleicher Höhe liegen.

1 - Sechskantschraube; 2 - Dehnschraube; 3 - Mutter; 4 - Nylondichtung
Abbildung 4

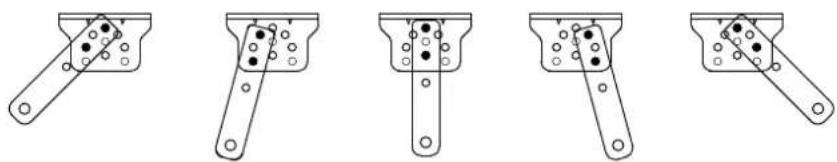

b) Der Verbindungsbügel und die Wandhalterung können unter verschiedenen Bedingungen angeschlossen werden, siehe Abbildung 5.

c) Aufgrund der unterschiedlichen Installationsumgebung sollten die Benutzer die Stromkabel für den

Schaltkasten und die Hauptmaschinen selbst vorbereiten. Die Adern für das Stromversorgungskabel des Schaltkastens sollten mehr als 3 sein, die Adern für das Motorkabel sind 2. Wenn Sie externes Zubehör wie ein elektrisches Schloss, einen Infrarotsensor, eine Alarmlampe, einen externen Schalter usw. installieren möchten, müssen Sie die eingebetteten Kabel entsprechend verlängern. Achten Sie darauf, dass der Querschnitt des Kabels für das elektrische Schloss über 1,5 mm² und der Querschnitt der anderen Kabel über 0,5 mm² beträgt. Die Kabellänge sollte von den Anwendern entsprechend der jeweiligen Einbausituation festgelegt werden.

Hinweis: Der Auslass des PVC-Rohrs sollte nach unten gerichtet sein, um zu vermeiden, dass Regenwasser entlang des Kabels in das Rohr fließt.

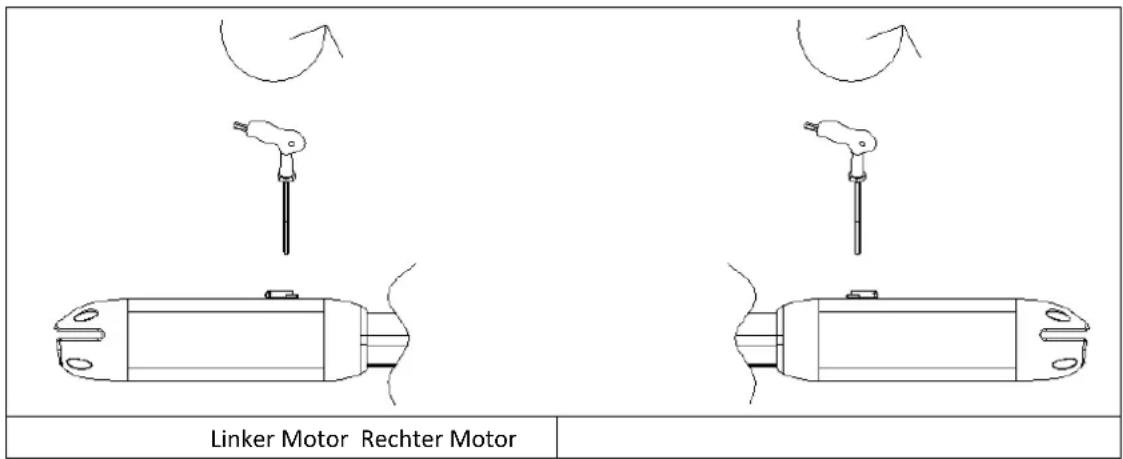

d) Vor der Installation entsperren Sie bitte die beiden Hauptmaschinen. Entriegelungsmethode: Entfernen Sie die Abdeckung, setzen Sie die manuelle Entriegelungsstange ein, drehen Sie die Stange, bis sie entriegelt ist (siehe Abbildung 6), und drehen Sie dann den Teleskoparm, der sich leicht ausziehen lässt.

Linker Motor Rechter Motor

Abbildung 6

4.3.3 Installation der Hauptmaschine

Bitte beachten Sie Abbildung 7, um das Heck der Hauptmaschine und die Verbindungshalterung mit den Montageschrauben zu befestigen, und stellen Sie dann den Teleskoparm manuell auf die entsprechende Länge ein, befestigen Sie schließlich den Teleskoparmverbinder und die vordere Montagehalterung mit den Montageschrauben. Ziehen Sie die Tür nach dem Einbau, um sicherzustellen, dass der Lauf flexibel ist und nicht klemmt.

1 - Befestigungsschraube (lang); 2 - Federscheibe; 3 - Dichtung; 4 - Befestigungsschraube (kurz); 5 -

Mutter

Abbildung 7

Einbaurichtung: Tür öffnet nach innen.

1 - HINWEIS: Die unbegrenzte Version muss mit einem Endanschlag ausgestattet sein.

2 - Es wird empfohlen, die Anlage mit einem Sicherheitsstopfen zu versehen (sollte von den Benutzern selbst vorbereitet werden).

Abbildung 8

	A (mm)	B (mm)	C (mm)	D max	L (mm)
GRÖSSE	240	115	15	100^	1400
	220	125	25	100^	1440
	200	135	35	100^	1420
	180	145	45	90^	1420

Tabelle 1 Empfohlene Einbaulage

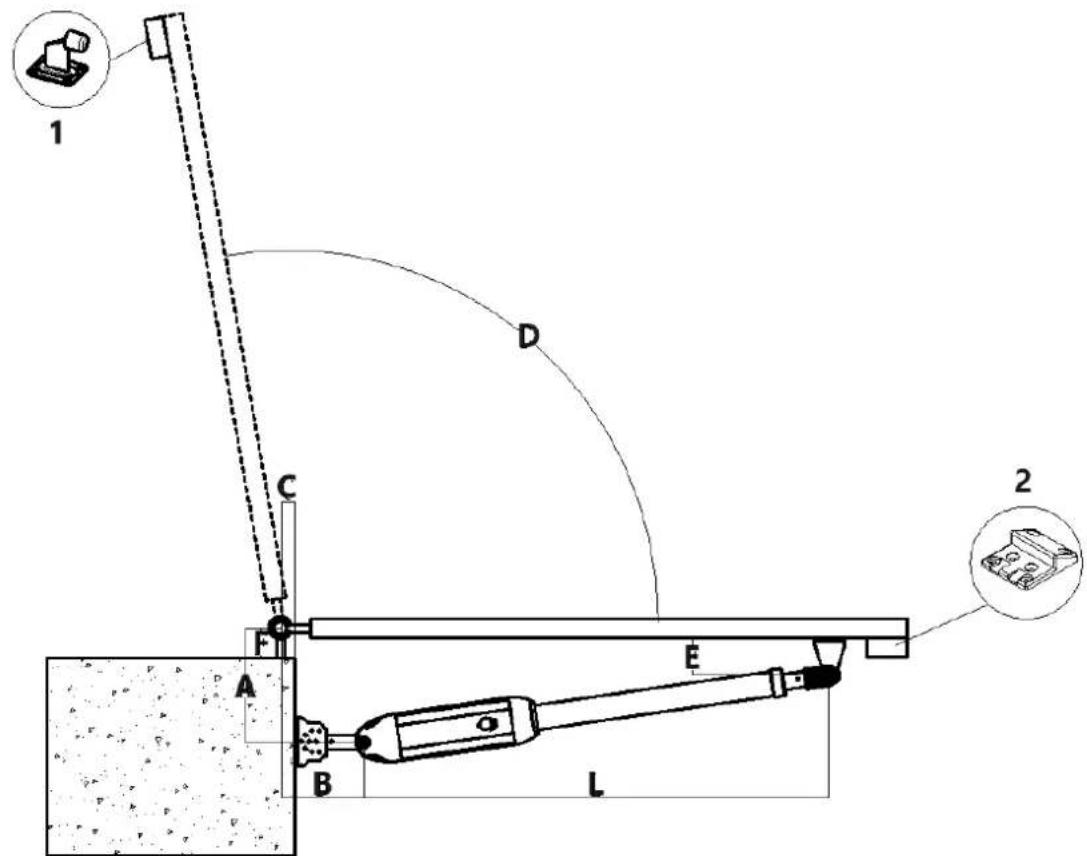

Einbaurichtung: Tür öffnet nach außen.

1 C D A F E B L 2

1 - Es wird empfohlen, die Anlage mit einem Sicherheitsstopfen zu installieren (sollte von den Benutzern vorbereitet werden).

2 - HINWEIS: Die unbegrenzte Version muss mit einem Endanschlag ausgestattet sein.

Abbildung 9

	A(mm)	B(mm)	C(mm)	D max	L(mm)
GRÖSSE	170	170	40	90°	1000
	180	170	30	100°	1000
	190	170	30	100°	1000
	200	180	40	100°	1000

Tabelle 2 Empfohlene Einbaulage

Hinweis: Der Wert B muss nahe oder gleich dem Wert A sein, um den besten mechanischen Vorteil zu erreichen.

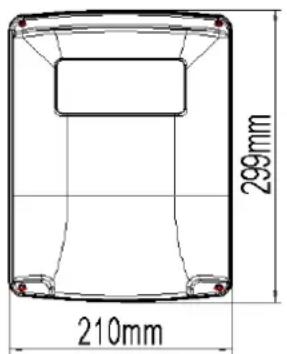

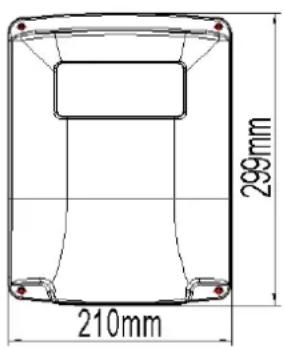

4.3.4 Größe der Kontrollbox

Steuergerät ohne eingebaute Batterie

Steuergerät mit eingebauter Batterie

Abbildung 9

Achtung

• Um die Sicherheit zu gewährleisten, installieren Sie bitte den Endanschlag in der Schließposition, wenn sich die Tür nach innen öffnet (wie in Abbildung 8 gezeigt).
• Vergewissern Sie sich vor der Installation der Hauptmaschine, dass die Hauptmaschine und die Komponenten mechanisch einwandfrei sind und die Tür manuell flexibel bedient werden kann.
• Ein Steuergerät kann wahlweise eine Hauptmaschine oder zwei Hauptmaschinen steuern.
• Der Fehlerstromschutzschalter muss an einer Stelle installiert werden, an der die Bewegung des Tores sichtbar ist, und die Mindesthöhe des Schaltkastens sollte mehr als 1,5 m betragen, damit

er nicht von Kindern berührt werden kann.

- Prüfen Sie nach der Installation, ob die mechanischen Eigenschaften gut sind, ob das Tor nach dem Entriegeln beweglich ist und ob der Infrarotsensor (optional) richtig und effektiv installiert ist.

5. verdrahtung und Fehlerbehebung

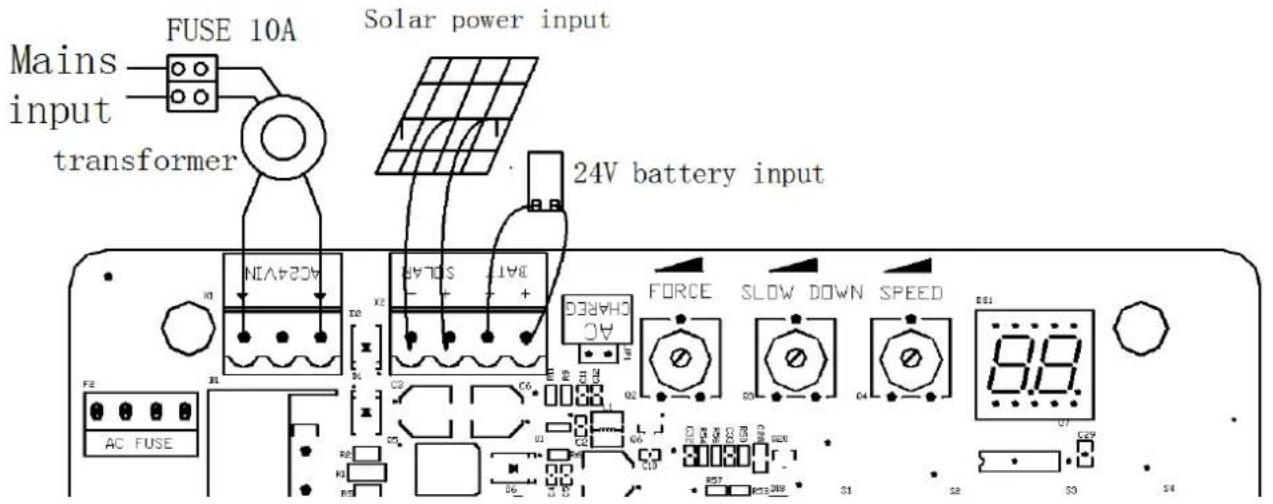

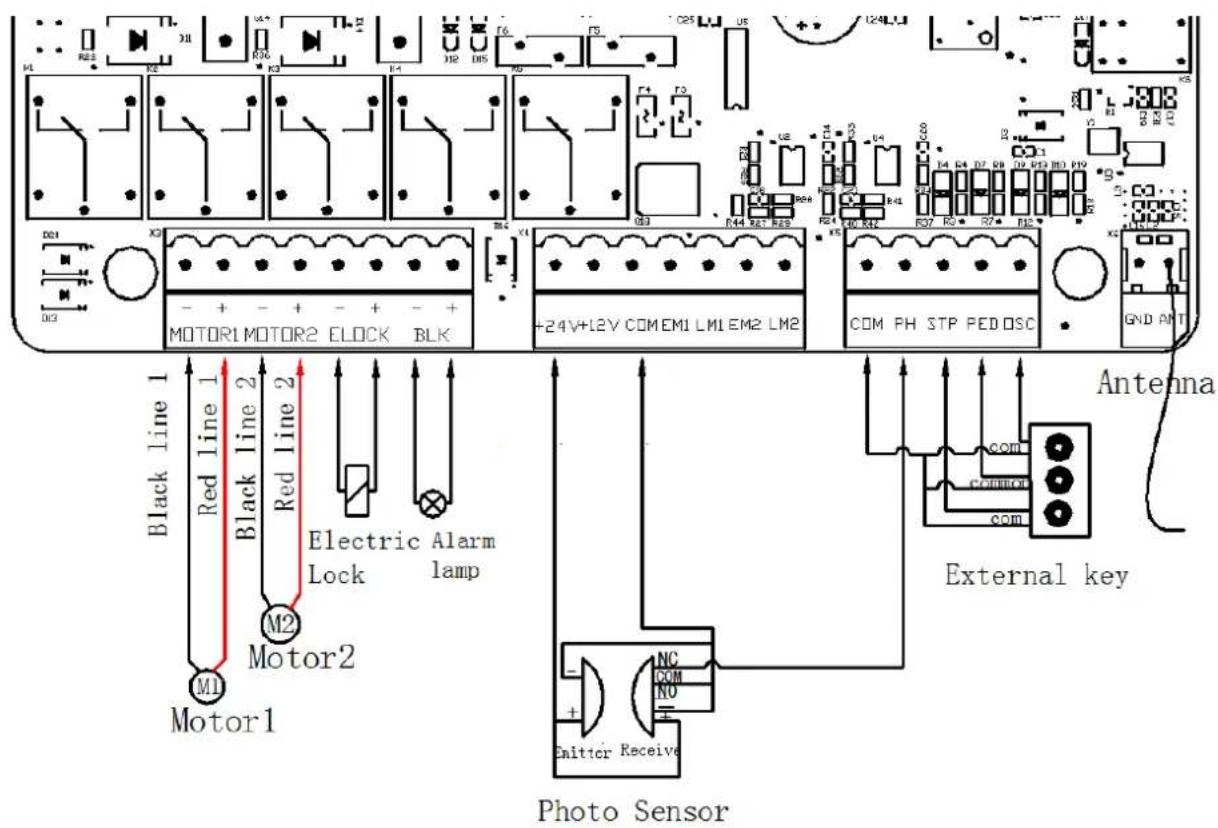

5.1 Verdrahtungshinweise

Mains input transformer FUSE 10A Solar power input 24V battery input AC FUSE FE R1 NCI C2 SOL BAT SOL FORCE SLOW DOWN SPEED 8.8 31 32 50 54

Black line 1 Red line 1 Black line 2 Red line 2 Electric Alarm Lock lamp M2 Motor2 M1 Motor1 Photo Sensor External key Antenna COM PH STP PEDOSC COM PH STP ELDOSC R44 R27 R29 R30 R31 R32 R33 R34 R35 R36 R37 R38 R39 R40 R41 R42 R43 R44 R45 R46 R47 R48 R49 R50 R51 R52 R53 R54 R55 R56 R57 R58 R59 R60 R61 R62 R63 R64 R65 R66 R67 R68 R69 R70 R71 R72 R73 R74 R75 R76 R77 R78 R79 R80 R81 R82 R83 R84 R85 R86 R87 R88 R89 R90 R91 R92 R93 R94 R95 R96 R97 R98 R99 R100 + - + - NC COM NO Emitter Receive

Abbildung 11

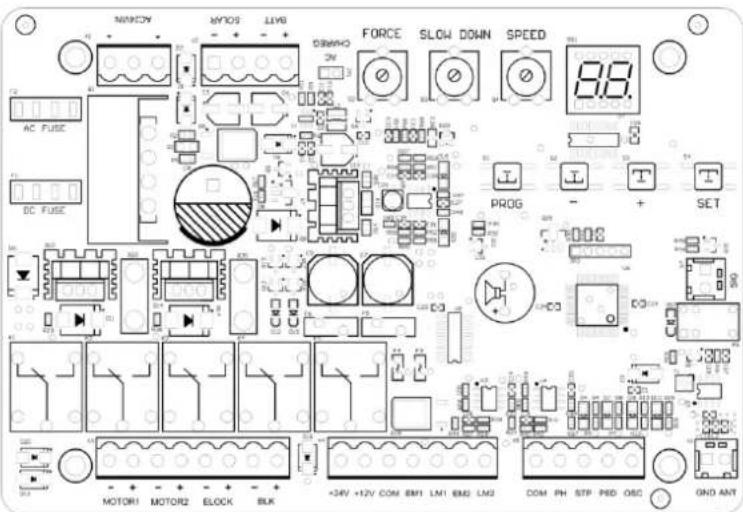

5.2 Zeichnung und Anleitung der Steuerplatine

AC FUSE DC FUSE MOTOR1 MOTOR2 ELOCK BLK +34V +12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC FORCE SLOW DOWN SPEED 88 PROG - + SET GND ANT

Abbildung 12

Terminal	Beschreibung des Geräts
1. AC24VIN	24VAC Stromversorgungseingang
2. +SOLAR-	Solarstrom-Eingang
3. +BATT-	24V Batterie-Eingang
4. FORCE	Widerstandskraft
5. LANGSAM	Langsamer Stoppabstand
6. SPEED	Bewegte Geschwindigkeit
7. MOTOR1 Motor1 Ausgang
8. MOTOR2 Motor2 Ausgang
9. -ELOCK+	Elektrisches Schloss Ausgang
10. -BLK+	Alarmlampenausgang (Hinweis: Achten Sie auf den Minus- und Pluspol.)
11. +24V	24V Ausgang positiv
12. +12V	12V Ausgang positiv (kein Ausgang im Ruhezustand)
13. EM1	Motor1 Hall-Sensor Ausgangsleistung
14. LM1	Motor1 Hall-Sensor Grenzwert-Signaleingang
15. EM2	Motor2 Hall-Sensor Ausgangsleistung
16. LM2	Motor2 Hall-Sensor Grenzwert-Signaleingang
17. PH	Fotosensor-Eingang aktiv
18. PED	Single Gate/Fußgänger-Modus Eingang aktiv
19. OSC	Einkanaleingang aktiv
20. ANT	Antenne
21. COM	Gemeinsame
22. SIG	Das Signal wird normalerweise erst geschlossen, wenn die Tür an Ort und Stelle ist.

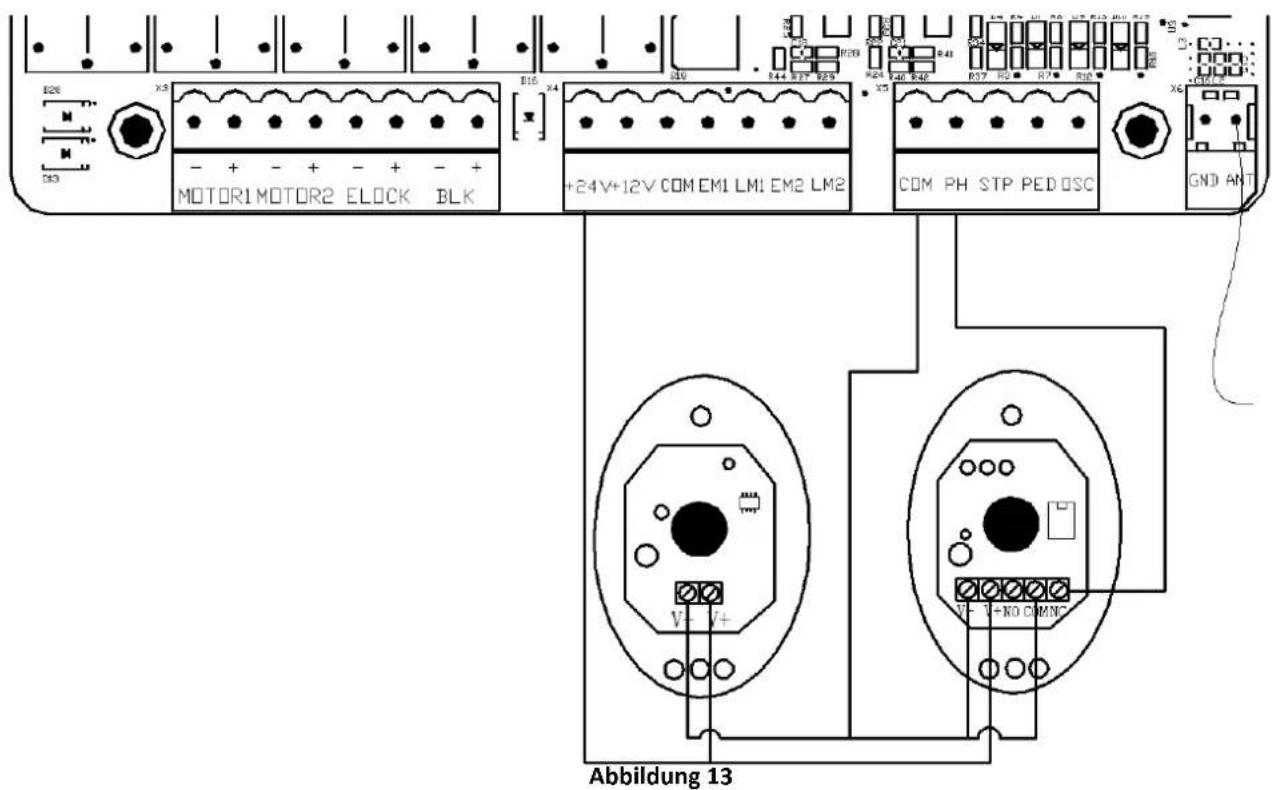

Fotosensor Verdrahtungsanleitung

MOTOR1 MOTOR2 ELOCK BLK +24V+12V COM EM1 LM1 EM2 LM2 COM PH STP PED OSC GND ANT Abbildung 13

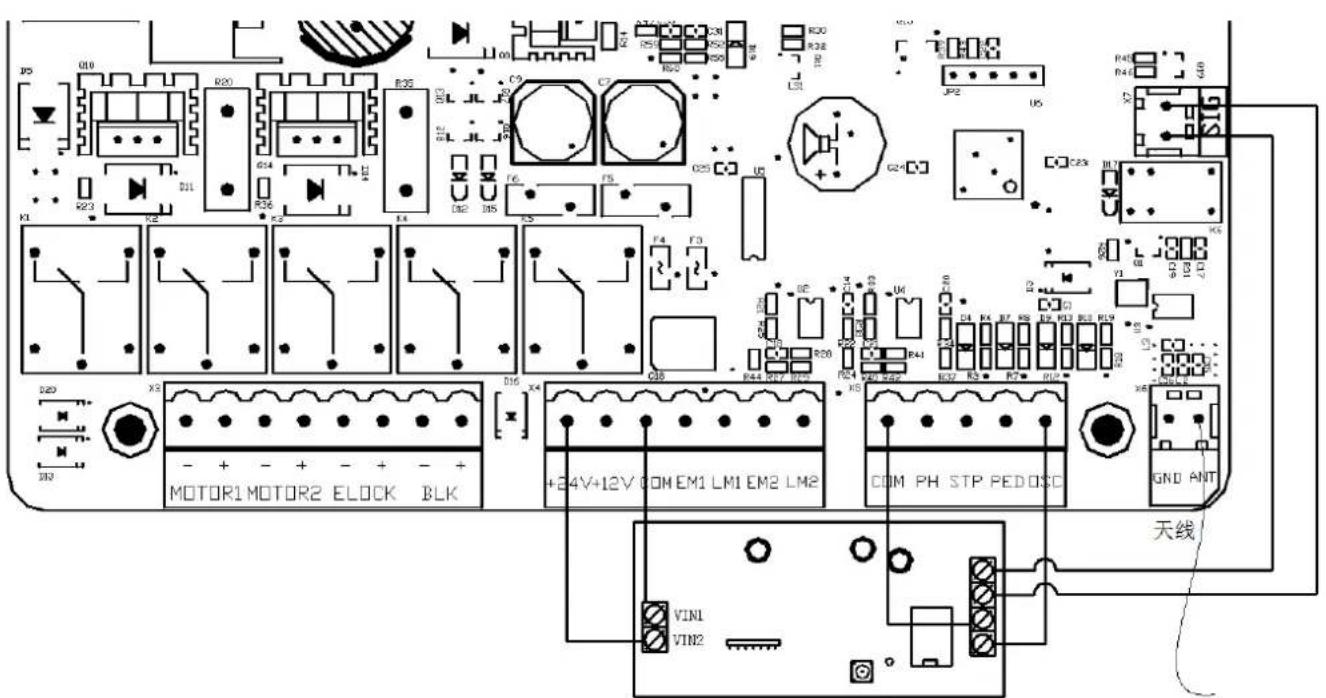

WIFI-Modul Verdrahtungsanleitung

5.3 Einstellung des digitalen Bildschirms

Wenn die Steuerplatine in Betrieb ist, können die Benutzer den Betriebszustand des Toröffners auf dem digitalen Bildschirm der Steuerplatine überprüfen.

: keine Eingabe;

: im Öffnungszustand;

: in geschlossenem Zustand;

:manueller Modus;

: Einstellung der Reise;

5.4 Reiseeinstellung (SEHR WICHTIG)

Bei der Erstinstallation von Torantrieben muss der Installateur die Endschalterpositionen für das Öffnen und Schließen des Fahrwegs einstellen.

5.4.1 Lernen Sie die Fahrt im Modus Notrufgrenze

Öffnen Sie beide Seiten des Tores, verriegeln Sie die Kupplung und halten Sie dann die Taste "+" auf der Steuerplatine gedrückt, bis auf dem digitalen Bildschirm "SU" angezeigt wird. Nach diesem Schritt läuft das Tor zunächst in die Schließrichtung und stoppt, dann öffnet es sich automatisch. Wenn die beiden Flügeltore vollständig geöffnet sind, schließen sich die Tore automatisch zum zweiten Mal, und die Einstellung des Fahrwegs ist abgeschlossen, wenn die Tore geschlossen sind. Wenn der Abstand der langsamen Startgeschwindigkeit des Tors nicht angemessen ist, stellen Sie die Taste "SLOW DOWN" ein, um den Abstand zu ändern.

Anmerkung:

• Verdrahtung: das schwarze Kabel des Hauptmotors 1 ist mit der linken Seite des MOTOR1 verbunden; das braune Kabel des Host 1 ist mit der rechten Seite des MOTOR1 verbunden; das schwarze Kabel des Hauptmotors 2 ist mit der linken Seite des MOTOR2 verbunden; das braune Kabel des Hauptmotors 2 ist mit der rechten Seite des MOTOR2 verbunden.
• Im Einzeltürmodus stellt der Host eine Verbindung zu MOTOR1 her.
• Wenn das Tor bei der Einstellung des Fahrwegs plötzlich stehen bleibt, erhöhen Sie bitte die Widerstandskraft.
• Wenn das Tor nicht anhält, wenn es während der Fahreinstellung auf ein Hindernis trifft, reduzieren Sie bitte die Widerstandskraft entsprechend.
• Der Installateur muss den Stellweg nach der Änderung des Trimmers "SPEED" neu einstellen.

5.5 Einstellung der Trimmer

Hindernis Sensibilität Trimmer

Einstellen der Hindernisempfindlichkeit - im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn

zum Verringern der Hindernisempfindlichkeit. Bei Umwelteinflüssen, wie z. B. starkem Wind, stellen Sie den Trimmer entsprechend der Umgebung ein.

Langsamlauf-Distanztrimmer

Zum Einstellen des Langsamfahrbereichs - im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern des Langsamfahrbereichs. Bitte stellen Sie keinen sehr kurzen Langsamfahrbereich ein, um eine Kollision mit dem Tor zu vermeiden.

Geschwindigkeitsschneider mit beweglichem Tor

Zum Einstellen der Bewegungsgeschwindigkeit des Tores - im Uhrzeigersinn zum Beschleunigen, gegen den Uhrzeigersinn zum Verlangsamen. Der Trimmer kann so eingestellt werden, dass die Öffnungs- und Schließzeit verändert wird. Diese Einstellung muss vor der Einstellung des Weges abgeschlossen sein.

Gegen den

Uhrzeigersinn reduzieren.

Im

Uhrzeigersinn Erhöhung

Gegen den

Uhrzeigersinn reduzieren.

Im

Uhrzeigersinn Erhöhung

Gegen den

Uhrzeigersinn reduzieren.

Im

Uhrzeigersinn Erhöhung

FORCE

Hindernis Sensibilität Trimmer

LANGSAM

Langsamlauf-Distanztrimmer

SPEED

Geschwindigkeitsschneider mit beweglichem Tor

Abbildung 15

5.6 Lernen der Fernbedienung und Löschen der Fernbedienung

5.6.1 Fernsteuerung lernen

Drücken und halten Sie die Taste "-", die Alarmleuchte blinkt weiter und auf dem digitalen Bildschirm wird der Fernbedienungsmodus angezeigt -- "PO" -- zwei Flügeltore im Einkanalmodus; "Pd" -- ein Flügeltor im Vierkanalmodus; Drücken Sie die Taste der zu lernenden Fernbedienung, auf dem digitalen Bildschirm wird die Nummer der aktuell gelernten Fernbedienung angezeigt, dann ist das Lernen der Fernbedienung abgeschlossen. (Die Voreinstellung der neuen gepaarten Fernbedienung ist zwei Drehtore Einkanalmodus).

5.6.2 Fernbedienung löschen

Geben Sie "AE" auf dem digitalen Bildschirm ein und wählen Sie dann "rE", um die Fernbedienungen zu löschen.

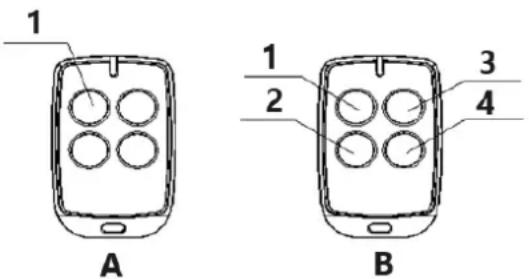

A: Einkanal-Modus:
1 - Öffnen / Schließen / Stopp

B: Vier-Kanal-Modus:

1 - Öffnen; 2 - Stopp; 3 - Schließen; 4 - Einzeltor

Abbildung 16

5.6.3 Sondertaste für die Fernbedienung

Halten Sie die Kombinationstasten für 5S gedrückt.

Kombinationstaste "Stop" + "Einzeltor" - Eintritt in den Lernmodus der Fernsteuerung.

5.7 Einstellungen der Steuerkarte

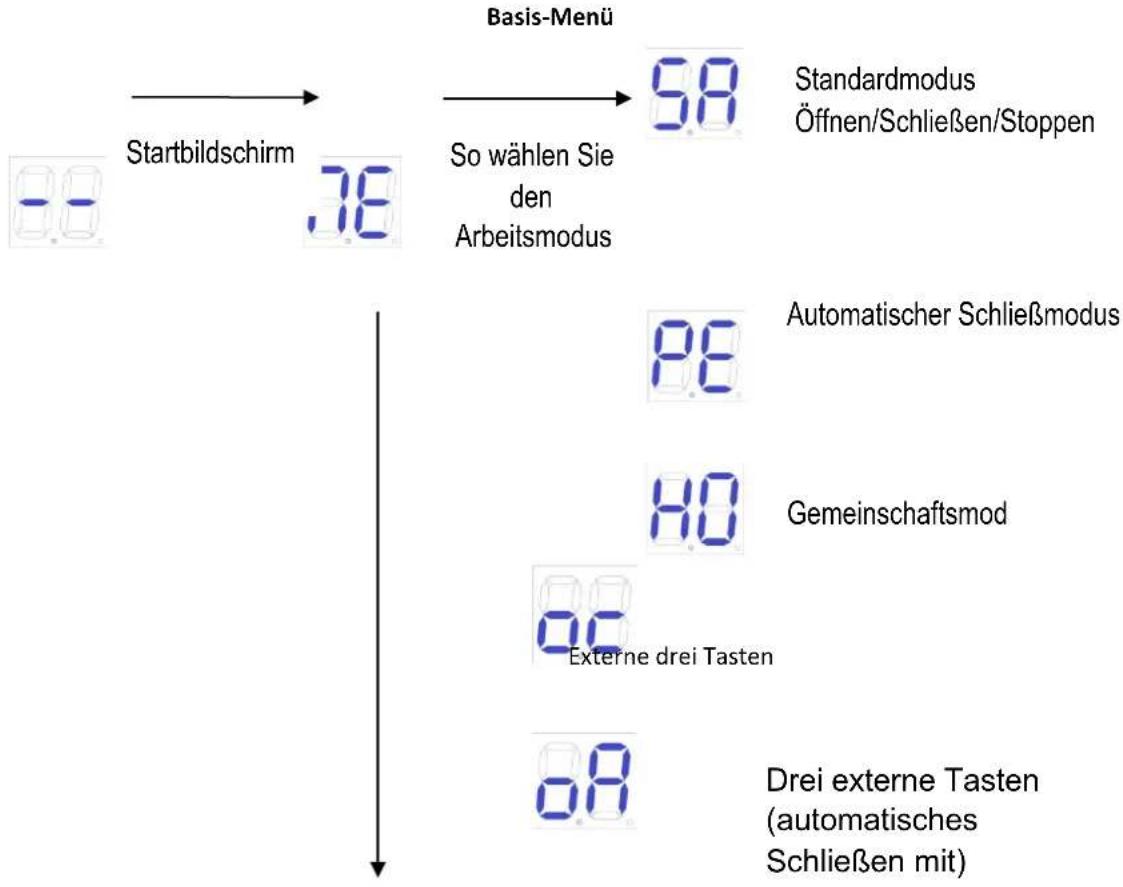

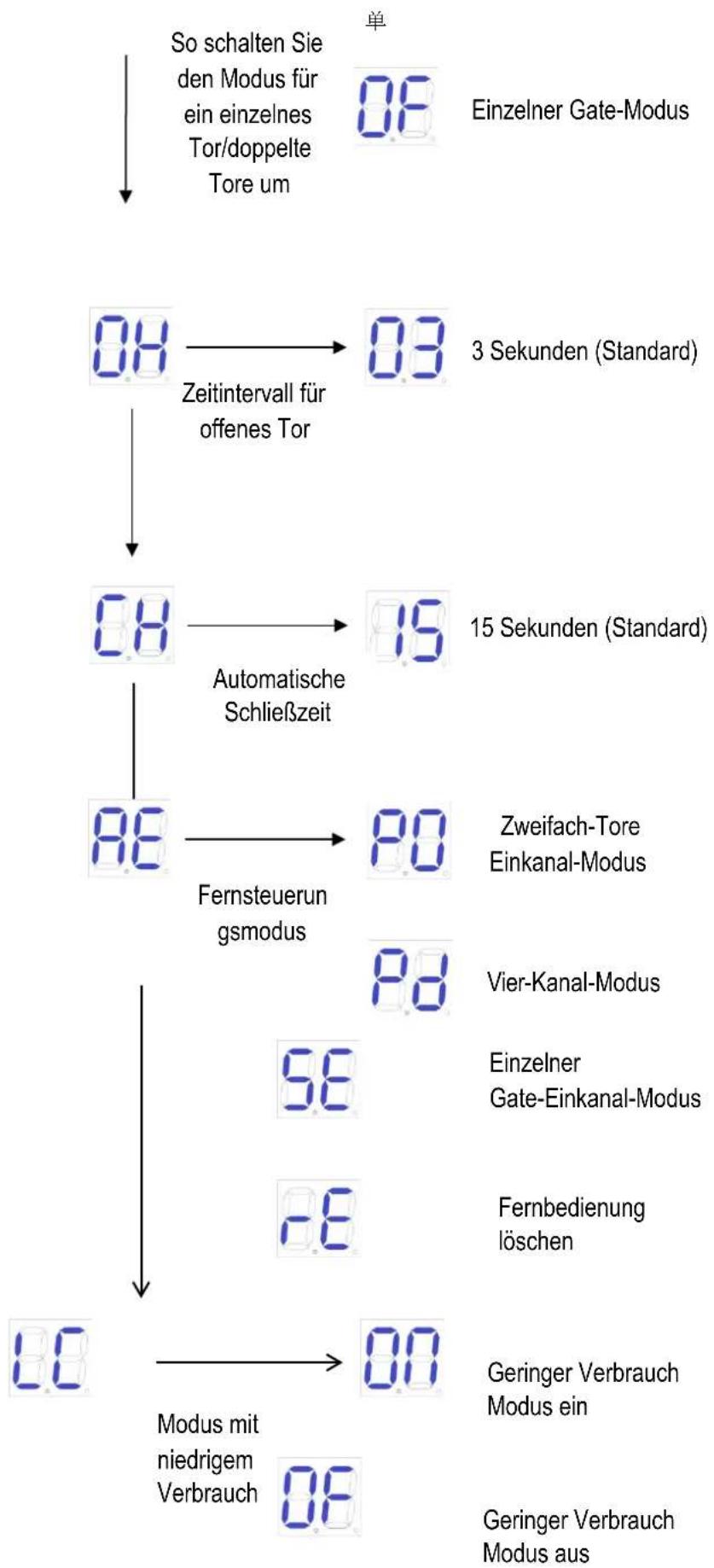

5.7.1 Basismenü

Drücken Sie "PROG", um in das Basismenü zu gelangen;

Auf dem digitalen Bildschirm wird "NE" angezeigt. Mit den Tasten "+" und "-" können Sie weitere Funktionen dieses Menüs auswählen.

Drücken Sie "SET", um zu bestätigen oder um in das Untermenü zu gelangen.

Um das Menü zu verlassen, drücken Sie "PROG".

Erfolgt eine Minute lang kein Befehl, wird das Menü automatisch beendet.

58 → 00 Dual-Gates-Mod

5.7.2 Anweisung für das Basismenü

MenüDrücken Sie "PROG", um in das Basismenü zu gelangen.	OptionDrücken Sie "+" (nach oben) oder "-" (nach unten), um auszuwählen;Drücken Sie zur Bestätigung "SET".	Standard/Attention
	Standardmodus; O/C/S(Open/Close/Stop).O/S/C Standardmodus mit automatischer Schließfunktion. Wenn sich das Tor öffnet, schließt es sich automatisch nach der automatischen Schließzeit. Wenn während der Wartezeit der automatischen Schließzeit ein Befehl "Tor schließen" gesendet wird, wird die automatische Schließfunktion aufgehoben.Gemeinschaftsmodus (mit automatischer Schließfunktion). Wenn sich das Tor öffnet, wird auf jeden Torbefehl nicht reagiert, bis es sich automatisch schließt. Wenn der Benutzer während des Schließvorgangs einen Torbefehl sendet, öffnet sich das Tor erneut. Wenn während der Wartezeit für das automatische Schließen ein Torbefehl gesendet wird, wird diese Wartezeit neu berechnet.Wenn das Tor mehr als zehnmal hintereinander nicht vollständig geschlossen wird, wird die automatische Schließfunktion aufgehoben und das Tor wird durch erneutes Senden des Torschließbefehls geschlossen. Beachten Sie, dass das Tor im Gemeinschaftsmodus immer noch die automatische Schließfunktion hat, wenn es auf Hindernisse trifft.Drei externe Tasten(Öffnen/Schließen/Stoppen)Externe drei Tasten o/p/s(Automatisches Schließen mit)	58Standardmodus;O/C/S (Open/Close/Stop).
Schalter mit einem Tor/zwei Toren	Dual-Gates-Modus (Standard).Einzelner Gate-Modus.	Dual-Gates-Modus.
Open Gate Zeitintervall	00-10: Das Zeitintervall für das Öffnen des Tores beträgt 0-10 Sekunden (Standard 3 Sekunden). Wenn das Intervall kürzer als 2 Sekunden ist, kann die elektrische Sperre nicht verwendet werden.	3 Sekunden.
Automatische Schließzeit	Die automatische Schließzeit kann auf 15 (Standard), 30, 60 oder 90 Sekunden eingestellt werden.	15 Sekunden.
Fernsteuerungsmodus	Dual Gates Einzelkanalmodus.Vier-Kanal-Modus.Einzelner Gate-Einkanal-Modus.Alle gekoppelten Fernbedienungen löschen	Dual Gates Einzelkanalmodus.
Modus mit niedrigem Verbrauch	Niedriger Verbrauchsmodus ein (Wennim Startbildschirm keine Bedienung erfolgt, schaltet die Steuerplatine nach 1 Minute automatisch in den verbrauchsarmen Modus.)Niedrigverbrauchsmodus aus	Niedriger Verbrauchsmodus ein

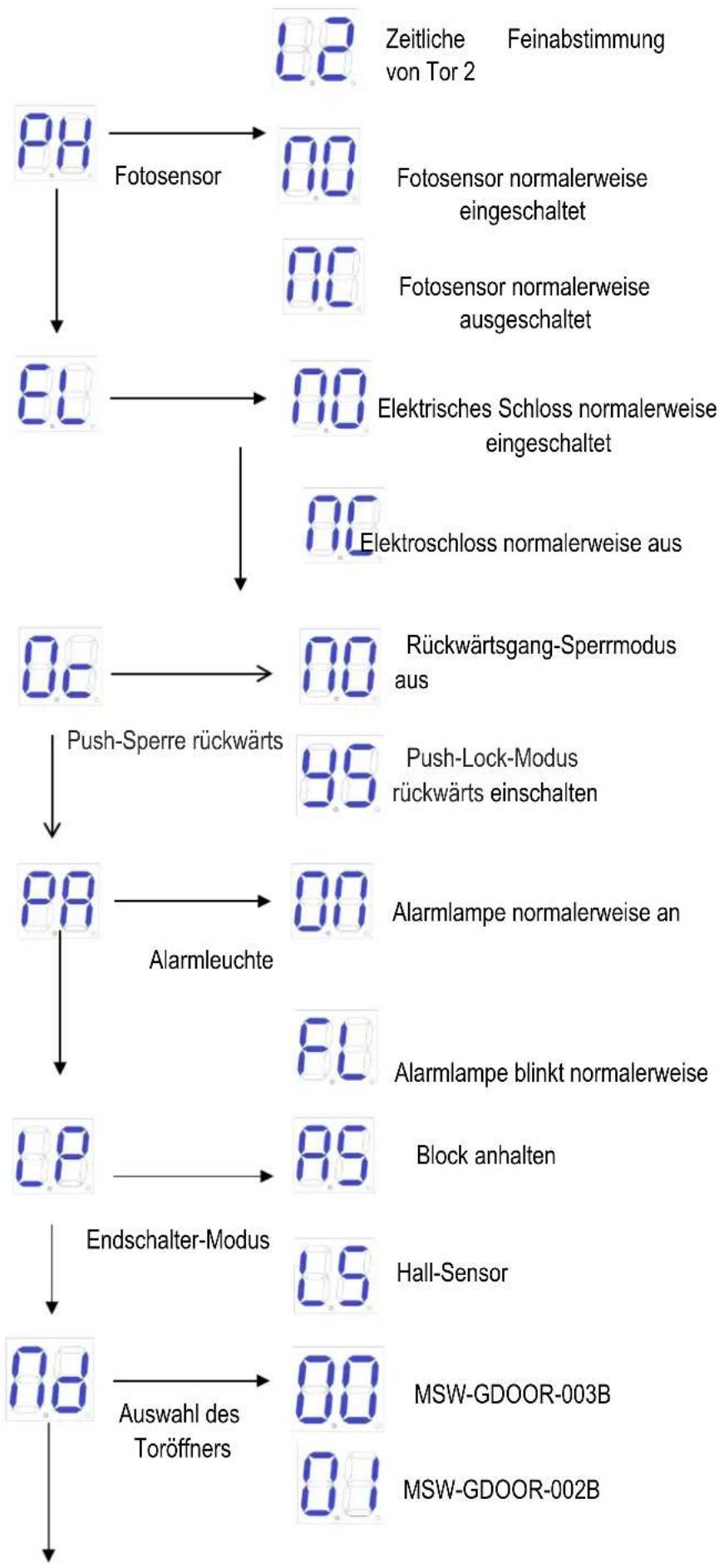

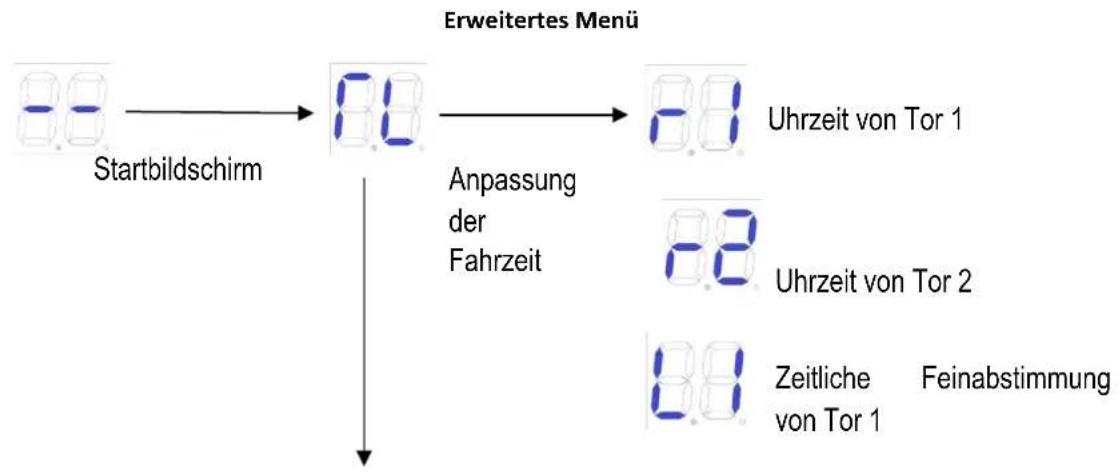

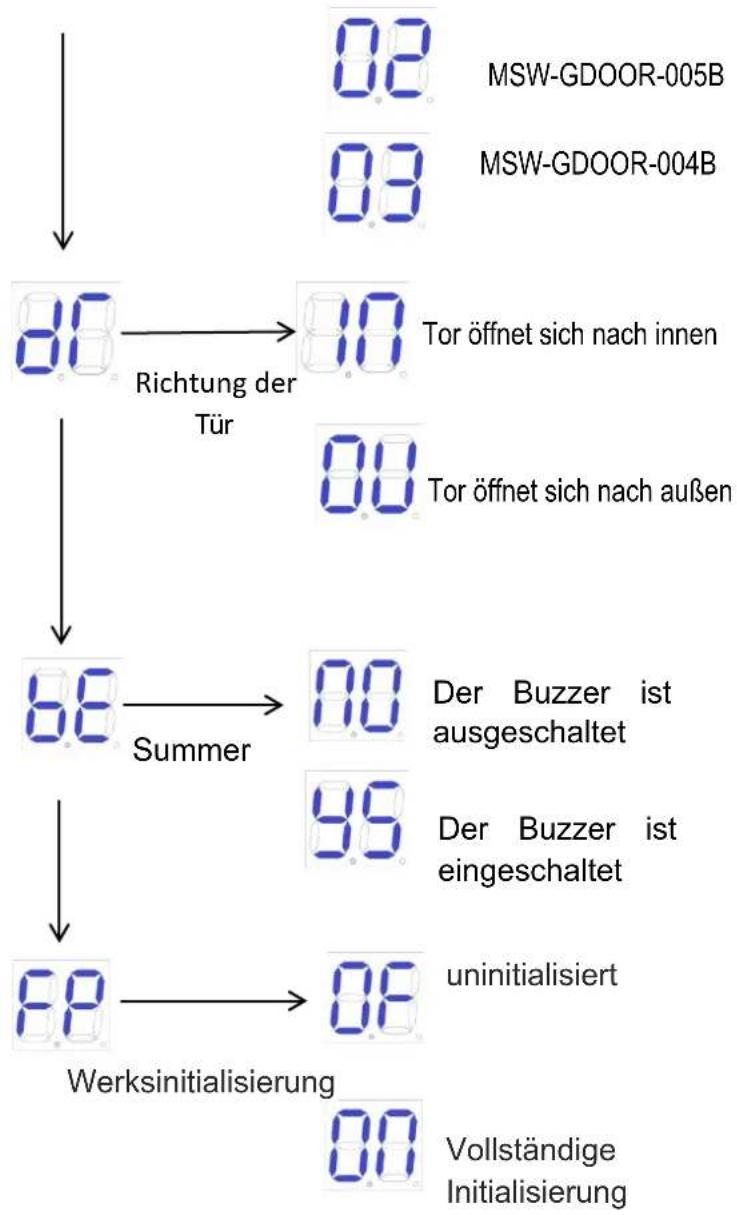

5.7.3 Anleitung für das erweiterte Menü

Drücken Sie 2 Sekunden lang "PROG", um in das erweiterte Menü zu gelangen.

Auf dem digitalen Bildschirm wird "TL" angezeigt, drücken Sie zur Auswahl "+" (nach oben) oder "-" (nach unten);

Drücken Sie kurz auf "SET", um zu bestätigen oder um in das Untermenü zu gelangen.

Drücken Sie kurz "PROG", um den Vorgang zu beenden.

Erfolgt eine Minute lang kein Befehl, wird das Menü automatisch beendet.

Elektrisches Schloss

5.7.4 Anleitung für das erweiterte Menü

MenüDrücken Sie 2 Sekunden lang"PROG", um in das Basismenüzu gelangen.	OptionDrücken Sie "+" (nach oben) oder "-" (nachunten), um auszuwählen;Drücken Sie zur Bestätigung "SET".	Standard/Attention
Anpassung der Fahrzeit	Uhrzeit von gate1Uhrzeit von gate2Zeitliche Feinabstimmung von Tor 1Zeitliche Feinabstimmung von Tor 2	Wenn der Hub nach demautomatischen Lernen nicht ideal ist,kann er manuell angepasst werden. Jekürzer die Zeit unter derWiderstandsgrenze ist, desto weiterist der Verzögerungsweg der Tür. Undje kürzer die Zeit ist, desto kürzer istauch der Torweg.
Foto-Sensor	N/C; Fotosensor ist normalerweiseingeschaltet (Standard).V/O; Lichtsensor normalerweiseausgeschaltet.	N/O; Lichtsensornormalerweise eingeschaltet.
Elektrisches Schloss	Das Elektroschloss ist normalerweiseingeschaltet. (Standard)Das Elektroschloss ist normalerweiseausgeschaltet.	Elektrisches Schlossnormalerweise eingeschaltet.
Push-Sperre rückwärts	Umgekehrter Push-Lock-Modus vonRückwärtsgang-Sperrmodus ein.(Wenn das Elektroschloss gestartet wird, läuft M1 eine Strecke in Richtung der Tür, um zu verhindern, dass das Elektroschloss stecken bleibt und nicht geöffnet werden kann).	Rückwärtsgang-Sperrmodus aus
Alarmleuchte	Die Alarmlampe leuchtet normalerweise. 24-Volt-Stromversorgung. (Standard)Alarmlampe blinkt normalerweise. 24-Volt-Stromversorgung.	Die Alarmlampe leuchtet normalerweise. 24-Volt-Stromversorgung.
Endschalter-Modus	Block anhalten (Standard)Hall-Sensor.	Blockierung stoppen.
Auswahl Toröffner	MSW-GDOOR-003B.MSW-GDOOR-002B.MSW-GDOOR-005B.MSW-GDOOR-004B	MSW-GDOOR-005B.
Richtung der Tür	Tor öffnet sich nach innen (Standard)Tor öffnet sich nach außen	Tor öffnet sich nach innen
Summe	Der Buzzer ist ausgeschaltetDer Summer ist eingeschaltet(Wenn das Netz normal läuft, summt der Summer kurz und lang. Bei normalem Gebrauch der Batterie summt der Summer 6 Sekunden lang und hört dann auf. Wenn der Batteriestand niedrig ist, stoppt der Summer nach 3 Sekunden. Wenn die Steuerplatine nicht richtig funktioniert, summt der Summer schnell und lange).	Der Buzzer ist eingeschaltet
Werkseitige Standardeinstellung	Werkseitige Standardeinstellung aufheben.Die Werkseinstellung ist abgeschlossen.

6. Andere

6.1 Wartung

Prüfen Sie jeden Monat, ob das Tor normal funktioniert.

Aus Sicherheitsgründen wird empfohlen, jedes Tor mit einem Infrarotschutz auszustatten, und auch eine regelmäßige Überprüfung ist erforderlich.

Bitte lesen Sie vor der Installation und Inbetriebnahme des Torantriebs alle Anweisungen sorgfältig durch.

Wir behalten uns das Recht vor, die Anleitung ohne vorherige Ankündigung zu ändern.

6.2 Fehlermeldung

Fehler, die bei ordnungsgemäßem Betrieb der Tür auftreten können.

Falsche Angabe	Ursache des Fehlers	Abhilfe
	Tür 1 In der Öffnung behindert	1. Prüfen Sie, ob beim Öffnen der Tür 1 Hindernisse vorhanden sind.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend.
	Tür 2 In der Öffnung behindert	1. Prüfen Sie, ob es beim Öffnen der Tür 2 Hindernisse gibt.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend
	Tür 2 lässt sich nur schwer schließen	1. Prüfen Sie, ob Hindernisse vorhanden sind, wenn Tür 1 geschlossen ist.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend
	Tür 2 lässt sich nur schwer schließen	1. Prüfen Sie, ob Hindernisse vorhanden sind, wenn Tür 2 geschlossen ist.2. Die Widerstandsempfindlichkeit entsprechend einstellen3. Vergrößern Sie den Verzögerungsweg entsprechend.
	Infrarot-Unterbrechung	1. Überprüfen Sie den Status der Infraroteinstellung2. Ob es Verdeckungen im Infrarotbereich gibt
	Tür 1 schließt sich vor Tür 2	1. Lernen Sie Ihre Reiseroute neu2. das Intervall der Öffnungszeit einstellen
	Der Motor arbeitet zu lange	1. Prüfen Sie, ob Sie die Reiseroute ausgefüllt haben2.Halle Bauteilschaden
	Kein Studienverlaufsplan	Wiederholen Sie die Reise

6.3 Fehlersuche

Probleme	Mögliche Gründe	Lösungen
Das Tor lässt sich nicht normal öffnen oder schließen, und die Anzeige leuchtet nicht.	1. das Gerät ist ausgeschaltet.2. die Sicherung ist durchgebrannt.3. problematische Leistungsverdrahtung der Steuerkarte.	1. schalten Sie die Stromversorgung ein.2. überprüfen Sie die Sicherung und wechseln Sie sie aus, wenn sie durchgebrannt ist.3. die Verdrahtung gemäß den Anweisungen wiederherstellen.
Das Tor kann sich öffnen, aber nicht schließen.	1. problematische Verdrahtung der Fotozelle.2. problematische Montage der Lichtschranke.3. die Fotozelle wird durch Gegenstände blockiert.4. die Empfindlichkeit des Hindernisses ist zu hoch.	1. wenn keine Fotozelle angeschlossen ist, stellen Sie bitte sicher, dass die 5 und 6, 5 und 7 kurzgeschlossen sind; wenn der Infrarotsensor angeschlossen ist, stellen Sie bitte sicher, dass die Verdrahtung korrekt ist und die Fotozelle N.C. ist. Vergewissern Sie sich, dass die Montageposition der Lichtschranke zueinander ausgerichtet werden kann.3. entfernen Sie das Hindernis.4. die Empfindlichkeit des Hindernisses zu verringern.
Die Fernbedienung funktioniert nicht.	1. der Batteriestand der Fernbedienung ist niedrig.2. das Einlernen der Fernbedienung ist nicht abgeschlossen.	1. wechseln Sie die Batterie der Fernbedienung.Führen Sie das Lernen der Fernsteuerung erneut durch.
Drücken Sie die Tasten OPEN, CLOSE, das Tor bewegt sich nicht, der Motor macht Geräusche.	Das Tor bewegt sich nicht reibungslos.	Je nach der tatsächlichen Situation, um den Motor oder das Tor einzustellen.
Leckageschalter ausgelöst.	Kurzschluss in der Stromversorgungsleitung oder Kurzschluss in der Motorleitung.	Verdrahtung prüfen.
Der Arbeitsabstand der Fernbedienung ist zu gering.	Das Signal ist blockiert.	Schließen Sie eine externe Empfängerantenne an, 1,5 Meter über dem Boden.
Zum Anhalten oder Rückwärtsfahren bewegt sich das Tor in die mittlere Position.	1. die Motorkraft ist nicht ausreichend.2. die Empfindlichkeit des Hindernisses ist zu hoch.3. das Tor trifft auf ein Hindernis.	1. prüfen Sie, ob die Leistung des Transformers normal ist, wenn nicht, tauschen Sie den Transformator aus.2. den TR2 einstellen.3. entfernen Sie das Hindernis.

4.3 Installationssteg

Umwelt – und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO – UND ELEKTRONIK – ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro – und Elektronikgeräten (Elektro – und Elektronikgerätegesetz – ElektroG).

Utylizacja produktu
