PRF0161680 - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante ou filtrante (recyclage)
Marque	Elica
Modèle	PRF0161680
Utilisation	Domestique et analogues (magasins, bureaux, hôtels, chambres d'hôtes)
Alimentation électrique	230 V ~ 50 Hz (selon plaque signalétique)
Puissance d'aspiration	3 vitesses + Boost 1 (30 min) et Boost 2 (7 min)
Éclairage	LED, intensité réglable
Commandes	Tactiles avec panneau d'aspiration motorisé (écrans A et B)
Connectivité	WiFi 2,4 GHz, application Elica Connect, commandes vocales
Filtres	Filtre anti-gras métallique (lavable) + filtre à charbon actif (lavable, option)
Nettoyage des filtres	Anti-gras : mensuel ; Charbon : tous les 2 mois (lavage à 65 °C, séchage 10 min à 100 °C)
Diamètre du conduit d'évacuation	150 mm
Distance minimale au plan de cuisson	400 mm (recommandé)
Dimensions (L x P x H)	Non spécifiées ; encombrement typique : 60-90 cm x 50 cm x 30-50 cm
Poids	Non spécifié ; estimé 15-25 kg
Sécurité	Interrupteurs de sécurité, arrêt moteur en cas de panneau ouvert, protection contre surtension
Installation	Version aspirante (conduit extérieur) ou filtrante (recyclage intérieur)
Garantie	Non précisée ; standard 2-5 ans selon pays
Recyclage	Conforme DEEE (Directive 2012/19/UE)

FOIRE AUX QUESTIONS - PRF0161680 ELICA

Comment installer la hotte Elica PRF0161680 ?

L'installation doit être réalisée par un technicien qualifié. Respectez la distance minimale de 400 mm au-dessus du plan de cuisson. Pour la version aspirante, utilisez un conduit d'évacuation de diamètre 150 mm (non fourni). Pour la version filtrante, installez un filtre à charbon actif (vendu séparément). Vérifiez que l'alimentation électrique corresponde à la plaque signalétique.

Comment configurer le WiFi et utiliser l'application Elica Connect ?

Pour configurer le WiFi, appuyez environ 2 secondes sur la touche P3 (WiFi) lorsque la hotte est hors tension. Suivez ensuite les instructions de l'application Elica Connect. Une fois connectée, vous pouvez contrôler la hotte à distance et utiliser les commandes vocales. Pour réinitialiser le WiFi, appuyez 6 secondes sur P3.

Comment nettoyer les filtres de la hotte ?

Le filtre anti-gras métallique doit être nettoyé une fois par mois à la main avec un détergent neutre ou au lave-vaisselle (cycle rapide, basse température). Le filtre à charbon actif (si présent) se lave tous les deux mois à 65 °C au lave-vaisselle ou à la main, puis séchez-le 10 minutes à 100 °C au four. Remplacez le coussinet tous les 3 ans.

Que faire si la hotte ne s'allume pas ?

Vérifiez que la hotte est branchée et que l'alimentation électrique est active. Assurez-vous que le panneau d'aspiration est complètement ouvert (les commandes sont désactivées lorsqu'il est fermé ou en mouvement). Si le problème persiste, consultez le service après-vente.

Comment réinitialiser le voyant de saturation des filtres ?

Lorsque la hotte est éteinte, appuyez longuement simultanément sur les touches T3 et T2. Pour le filtre à graisse (voyants clignotants ensemble), appuyez sur T2 pour désactiver ou T3 pour activer. Pour le filtre à charbon (voyants clignotants en alternance), faites une deuxième pression longue sur T3+T2, puis appuyez sur la touche correspondante. Une troisième pression longue quitte le menu.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance recommandée est d'au moins 400 mm (65 cm pour la boîte métallique contenant l'électronique par rapport à une plaque à gaz). Respectez une hauteur suffisante pour permettre l'ouverture complète du panneau d'aspiration.

Puis-je utiliser la hotte sans conduit d'évacuation ?

Oui, vous pouvez utiliser la hotte en version filtrante (recyclage intérieur). Pour cela, vous devez installer un filtre à charbon actif (non fourni). L'air filtré est renvoyé dans la cuisine par un conduit sur le côté du meuble. Retirez le filtre à charbon pour la version aspirante.

Comment remplacer les ampoules LED de la hotte ?

La hotte est équipée d'un éclairage LED intégré. En cas de panne, contactez un centre de service agréé Elica pour le remplacement. N'essayez pas de remplacer les LED vous-même, car cela nécessite des compétences techniques.

La hotte est-elle compatible avec les assistants vocaux ?

Oui, via l'application Elica Connect, vous pouvez contrôler la hotte avec les commandes vocales (compatibilité avec Alexa, Google Assistant, etc.). Consultez l'application pour la liste complète des assistants supportés.

Que signifient les voyants L1 clignotants ?

Si les voyants L1 clignotent tous ensemble, cela indique que le filtre à graisse doit être nettoyé. S'ils clignotent en alternance (un après l'autre), cela signale que le filtre à charbon actif doit être entretenu ou remplacé. Le signal apparaît dans les 10 premières secondes après l'allumage.

MODE D'EMPLOI PRF0161680 ELICA

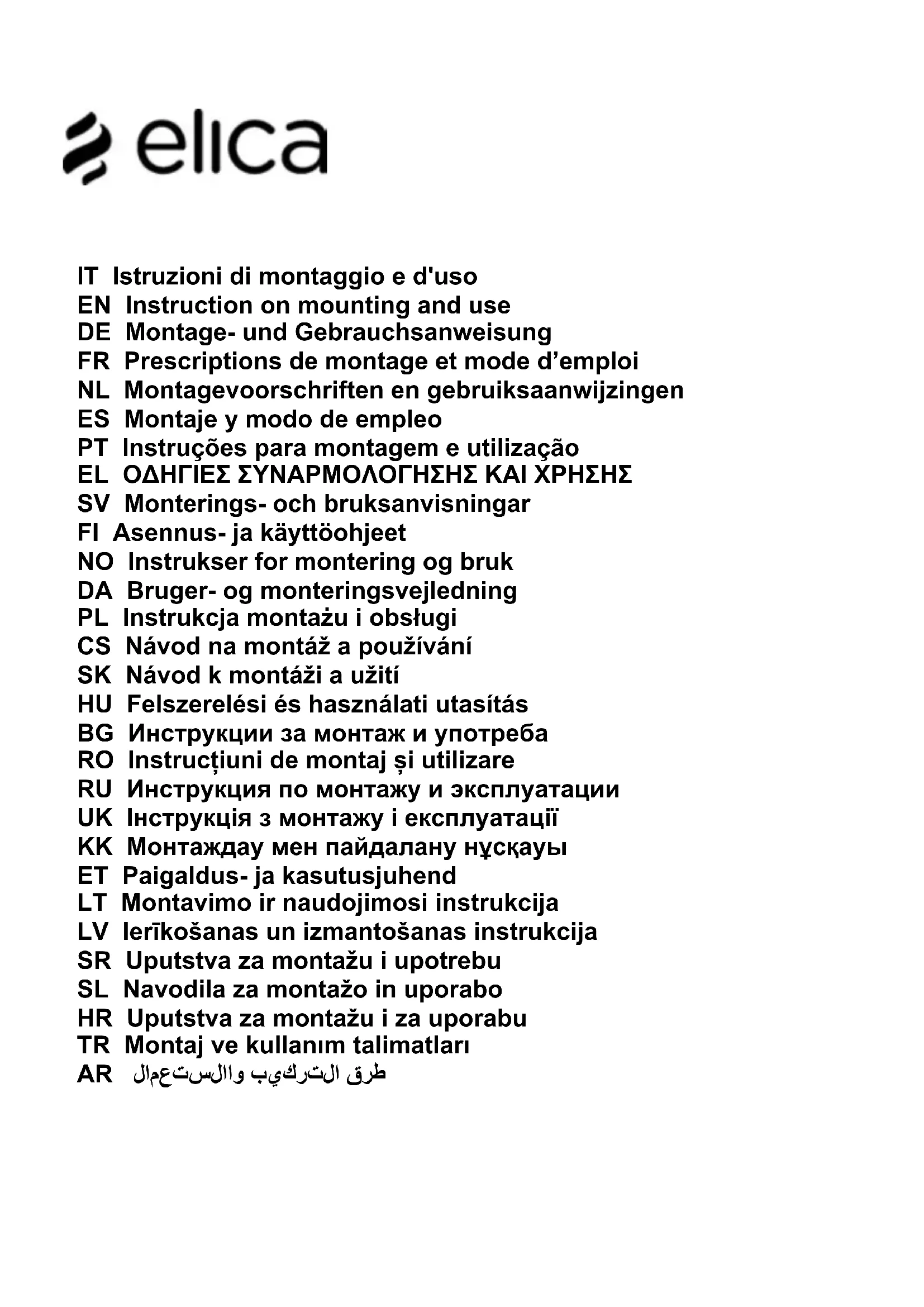

FR Prescriptions de montage et mode d'emploi

FR « Télécharger l'APPLI ELICA CONNECT » pour accéder à tous les avantages de l'appareil connecté. Suivez les instructions de la notice collée sur l'appareil »

FR « Vous pouvez contrôler votre hotte Elica avec les commandes vocales. Découvrez les assistants vocaux compatibles avec votre hotte sur l'APPLI ELICA CONNECT »

FR - Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dus à la non-observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambres d'hôtes.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

• Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, assurez-vous que la notice d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation.
• Avant d'installer l'appareil, vérifiez qu'aucun composant n'est endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation.

Remarque : Les pièces marquées du symbole « (*) » sont des accessoires en option fournis uniquement avec certains modèles, ou des pièces non fournies, à acheter.

Attention

• Avant tout entretien ou nettoyage du produit, débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.
• Les enfants ne doivent pas jouer avec

l'appareil.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS) ; cela devrait se faire en conformité avec les instructions d'entretien. Le non-respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d'aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie ; par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT : Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

• Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez

strictement les dispositions des règlements locaux.

• L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible. ATTENTION ! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.
• Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.
• N'utilisez jamais la hotte sans la grille montée correctement !
• La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, achetez le type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service/agréé ou du personnel qualifié. ATTENTION ! Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Branchement électrique

Le raccordement électrique de la hotte au circuit électrique doit être effectué par

du personnel technique qualifié et spécialisé.

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.

ATTENTION ! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.

Installation

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Attention ! L'installation doit être faite de façon que l'accessibilité de la hotte et des composants électroniques soit toujours garantie pour les éventuelles interventions d'assistance technique.

Remarque : le câble qui connecte le moteur à distance à la hotte a une longueur de 3 m.

Attention ! Ne pas couper le câble de raccordement entre la hotte et le moteur pour ne pas perdre le droit à la garantie.

Durant le déplacement de la hotte, ne pas placer les mains dans le rayon d'action du panneau d'aspiration (chariot) extractible.

La hotte est équipée d'interrupteurs de sécurité qui inhibent le fonctionnement lorsque le panneau antérieur des filtres est décroché.

Dans la recherche de l'amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes les modifications dérivant de leur évolution. Dans le cas de version avec moteur externe, pour le fonctionnement normal de la hotte, il faut utiliser un groupe d'aspiration (moteur externe) de la même maison de production.

Lors de l'installation du produit, il est conseillé de maintenir une distance minimale de 400 mm entre le plan de cuisson et d'éventuels composants placés au-dessus de la hotte.

Ceci pour enlever les obstacles de la course vers le haut (ouverture) et vers le bas (fermeture) du panneau d'aspiration, et pour faciliter l'accès aux commandes de la hotte placées sur le panneau.

AVERTISSEMENT : Placer la boîte métallique contenant les composants électroniques à une distance non inférieure à 65 cm du plan de cuisson à gaz ou cependant à 65 cm du point d'aspiration de la hotte.

RECOMMANDATION : Nous vous recommandons d'installer la boîte métallique contenant les composants électroniques à au moins 10 cm du sol et à une distance suffisante de toutes les sources de chaleur (ex : à côté d'un four ou d'un plan de cuisson).

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC - UK SI 2013 No.3113 concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC

60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Suggestions pour une utilisation correcte afin de réduire l'impact environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) filtre(s) à charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtre(s) à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de minimiser le bruit.

Utilisation

La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure, ou filtrante à recyclage intérieur.

Version aspirante

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

ATTENTION!

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

ATTENTION !

Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.

Version filtrante

L'air aspiré sera dégraissé et désodorisé avant d'être renvoyé dans la pièce.

Pour utiliser la hotte dans cette version, vous devez installer un système de filtrage supplémentaire basé sur du charbon actif. Note : L'air recyclé à travers les filtres à charbon est renvoyé dans la cuisine à travers un conduit qui envoie l'air sur un côté du meuble.

Les modèles sans moteur d'aspiration fonctionnent uniquement dans la version aspirante et ils doivent être connectés à une unité périphérique d'aspiration (non fournie).

Les instructions de raccordement sont fournies avec l'unité périphérique d'aspiration.

Montage

Avant de procéder à l'installation de l'appareil, vérifier qu'aucun composant ne soit endommagé. Dans le cas contraire, contacter le revendeur et ne pas réaliser l'installation. De plus, lire attentivement toutes les instructions reportées ci-après.

• Utiliser un tube d'évacuation de l'air qui ait une longueur maximale inférieure à 5 mètres.
• Limiter le nombre de coudes dans la canalisation car chaque coude réduit l'efficacité d'aspiration comme un mètre linéaire. (Ex : si on utilise deux coudes à 90°, la longueur de la canalisation ne devrait pas dépasser les 3 mètres de longueur).
• Éviter des changements brusques de direction.
• Utiliser un conduit avec un diamètre de 150 mm constant sur toute la longueur.
• Utiliser un conduit en matériau approuvé par les normes.
• En cas de non-respect des instructions précédentes, la société de fourniture ne sera pas responsable pour des problèmes de portée ou de bruit et aucune garantie ne sera appliquée.
• Avant de réaliser le trou, contrôlez que dans la partie interne du meuble, en correspondance avec la zone d'emplacement de la hotte, il n'y ait pas la structure du meuble ou d'autres détails qui pourraient causer des problèmes pour l'installation correcte. Vérifiez que l'encombrement de la hotte et du plan de cuisson soient compatibles avec le meuble et donc que l'installation soit réalisable.
• Avant d'insérer les vis dans le meuble, assurez-vous que le produit soit parfaitement perpendiculaire au plan de travail.

Montage du panneau

(uniquement pour les modèles où le panneau n'est pas fourni dans la hotte)

ATTENTION !

L'installation doit exclusivement être effectuée par des installateurs qualifiés. POUR L'INSTALLATEUR : la responsabilité de l'installation de la hotte, ainsi que la vérification de la conformité du kit de fixation éventuellement inclus dans le produit, incombe exclusivement à l'installateur. Des indications utiles à l'installateur sont données ci-après à titre d'exemple et non exhaustif :

• Utiliser un type de PANNEAU ignifuge (conforme à l'art. 30 de la CEI/EN 60335-2-31), adapté aux températures (au moins 80 °C) et à l'humidité (au moins 93 %) de fonctionnement atteints en application ;
• Poids total du PANNEAU utilisé non supérieur à 1,5 kg ;
• Fixer le PANNEAU à la hotte à travers les points de fixation. Voir les illustrations dédiées au montage du panneau non fourni dans la hotte.
• Utiliser des composants mécaniques adéquats (non inclus dans le kit de montage) pour la fixation du PANNEAU. Elica décline toute responsabilité quant aux dommages à des

personnes ou des objets découlant d'une installation incorrecte de la plaque de plâtre et/ou du produit.

Elica Connect

La hotte est dotée d'une fonction WiFi pour la connexion à distance à travers l'application Elica Connect.

Conditions minimales requises du système :

• Routeur sans fil 2,4 GHz WiFi b/g/n
• Smartphone Android ou iOS. Vérifiez sur les stores la compatibilité de l'application avec la version du système d'exploitation de votre Smartphone.

Remarque : Le fabricant ELICA déclare que ce modèle d'électroménager doté d'un équipement radio module WiFi est conforme à la directive 2014/53/UE.

La bande de fréquence de l'équipement radio est ISM à 2,4 GHz ; la puissance maximale transmise à radiofréquence ne dépasse pas les 20 dBm (PIRE).

Mises en garde :

Protection des données. Les données que l'appareil connecté récupère sont collectées pour permettre l'utilisation de tous les services de l'électroménager connecté. D'autres informations sur les modalités de traitement des données collectées et sur la politique de confidentialité sont disponibles sur le site www.elica.com. - Disponibilité dans les pays. Le service Elica Connect est disponible dans certains pays. Pour de plus amples informations, visitez la section dédiée du site www.elica.com. - Futures modifications. Elica se réserve le droit d'apporter toutes les modifications qu'elle jugera nécessaires à l'amélioration du service Elica Connect. Les descriptions contenues dans ce manuel ne sont par conséquent pas contractuelles et ont une valeur indicative.

Fonctionnement Écran de commande A

P1. Touche ouverture/fermeture du panneau d'aspiration. P2. Touche éclairage ON/OFF. P3. Touche connexion WiFi.

P1. Touche ouverture/fermeture du panneau d'aspiration. Si le panneau est FERMÉ, la touche P1 permet d'allumer la hotte et de relever le panneau d'aspiration. Cette opération donnera également accès à l'écran de commande B, qui gère le moteur et l'éclairage.

Si le panneau est OUVERT, la touche P1 permet d'éteindre la hotte et de fermer le panneau d'aspiration. Cette opération arrête immédiatement toutes les fonctions actives du moteur et de l'éclairage.

Remarque : Avec le panneau fermé ou en mouvement, l'écran de commande B restera désactivé. Quand le panneau sera totalement ouvert, il sera possible d'utiliser l'écran B.

P2. Touche éclairage ON/OFF

Si le panneau est FERMÉ, la touche P2 permet d'allumer la hotte et de relever le panneau d'aspiration. Les lumières ne s'allumeront que quand le tiroir sera entièrement ouvert. Si le panneau est OUVERT, il ne sera possible que de gérer l'allumage et l'extinction des lumières de la hotte.

Remarque : La touche lumière P2 ne gère pas la variation des lumières et ne gère pas l'extinction de la hotte.

P3. Touche WiFi

• Configuration WiFi : si la fonction WiFi n'est pas configurée, appuyez pendant environ 2 secondes pour entrer en mode configuration WiFi et suivez les instructions sur l'Application pour compléter la procédure. Durant la procédure de configuration, la touche s'allume pour indiquer l'état de la connectivité (voir Tableau état WiFi).

Pour interrompre la procédure de configuration WiFi, appuyez pendant environ 2 secondes quand la touche est allumée avec une lumière pulsée rapide. Une fois la fonction WiFi configurée, pour la modifier il faut appuyer environ 6 secondes pour réinitialiser les paramètres WiFi (la touche s'éteint) et répéter la procédure de configuration.

• Activation/désactivation WiFi : après avoir effectué la configuration, il est possible de désactiver/activer la fonction WiFi. Appuyez pendant environ 2 secondes pour désactiver/activer la fonction WiFi. La désactivation de la fonction n'entraîne pas la perte des paramètres WiFi.

Tableau état WiFi

Touché WiFi	État connexion dispositif
Lumière éteinte	WiFi non configuré ou étant
Lumière allumée fixe	WiFi connecté
Lumière pulsée rapide	Tentative de connexion au routeur WiFi
Lumière pulsée lente	Tentative de connexion au cloud Elica
Lumière allumée avec une lumière pulsée courte	Réception d'une commande à distance (ex. allumage moteur ou luminée)

Écran de Commande B

T1. Touche éclairage ON/OFF T2. Touche Réduction vitesse d'aspiration / Arrêt moteur L1. Voyants de signalisation vitesse active T3. Touche Allumage moteur / Augmentation vitesse d'aspiration T4. Touche « BOOST » - vitesse intensive - T1: Touche éclairage ON/OFF

pour allumer et éteindre la lumière.

Une pression prolongée de la touche T1 permet d'augmenter / de réduire l'intensité de la lumière.

T2: Touche réduction vitesse / arrêt moteur

permet de réduire la puissance d'aspiration, jusqu'à l'arrêt de la hotte.

maintenir la touche appuyée pour éteindre directement la hotte.

L1: Voyants de signalisation vitesse activée

les voyants centraux s'allument en fonction de la vitesse d'aspiration active/utilisée :

1 vitesse : le voyant a s'allumera 2 vitesses : les voyants a+b s'allumeront 3 vitesses : les voyants a+b+c s'allumeront

T3: Touche réduction vitesse

permet d'allumer la hotte

permet de réduire la puissance d'aspiration.

T4 : Touche « BOOST » – vitesse intensive -

Appuyer sur T4 pour activer la vitesse d'aspiration intensive

« BOOST1 », programmée pendant 30 minutes

Cette programmation prolongée a été conçue pour garantir un délai utile pour les cuissons à haut contenu de fumée

Remarque : après 30 minutes, la hotte repassera à la vitesse

d'aspiration précédemment programmée ***

Avec le moteur allumé en « BOOST 1 », appuyer une nouvelle fois sur T4 pour activer la vitesse d'aspiration intensive

« BOOST 2 », temporisée pendant 7 minutes

Remarque : après 7 minutes, la hotte repassera à la vitesse d'aspiration précédemment programmée ***

Remarque : en appuyant une nouvelle fois sur T4, la hotte

repassera à la vitesse d'aspiration précédemment définie pendant les 7 minutes ***

Avec les fonctions « BOOST1 » et « BOOST2 » activées, en appuyant sur :

T2 la hotte repassera à la vitesse d'aspiration précédemment définie ***

T3 la hotte repassera à la 3ème vitesse d'aspiration *** la vitesse d'aspiration précédente est signalée par le biais des voyants de signalisation L1

En cas de sélection de la vitesse intensive directement avec la hotte éteinte, au terme de la temporisation le moteur s'éteint.

Durant l'utilisation des fonctions « BOOST », le symbole T4 clignote.

(« BOOST 1 » : voyant blanc - « BOOST 2 » : voyant bleu)

Voyants de saturation des filtres

La hotte signale, à intervalles réguliers, l'obligation d'effectuer l'entretien des filtres.

Voyant L1 (a-b-c) allumé et clignotant (tous les voyants lumineux clignotent ensemble) : effectuer l'entretien du filtre à graisses.

Voyant L1 (a-b-c) allumé et clignotant en alternance (tous les voyants lumineux s'allument les uns après les autres) : effectuer l'entretien du filtre à charbon actif.

Remarque : Le signal de saturation des filtres s'affiche au cours des 10 premières secondes après l'allumage de la hotte, les voyants de saturation doivent être réinitialisés entre temps.

Réinitialiser voyants saturation filtres :

Pression prolongée de la touche T3.

Voyant L1 (a-b-c) s'allume et s'éteint (en fonction du type de filtre pour lequel le reset est effectué, les voyants lumineux clignotent ensemble ou s'allument les uns après les autres) ; un signal sonore sera émis pour confirmer l'exécution correcte du reset.

Activation voyant de saturation des filtres

Remarque : cette opération doit être effectuée quand la hotte est éteinte.

- Filtre à graisse

Ce voyant est généralement activé

1ère pression prolongée des touches T3 et T2

Si l'indicateur est activé, la touche T3 s'allume. Appuyer sur la touche T2 pour le désactiver.

Si l'indicateur est désactivé, la touche T2 s'allume.

Appuyer sur la touche T3 pour l'activer.

- Filtre au charbon actif

Ce voyant est généralement désactivé.

2ème pression prolongée des touches T3 et T2

Si l'indicateur est activé, la touche T3 s'allume. Appuyer sur la touche T2 pour le désactiver.

Si l'indicateur est désactivé, la touche T2 s'allume.

Appuyer sur la touche T3 pour l'activer.

Remarque : une 3ème pression prolongée sur les touches T3 et T2

permet de quitter le menu réglages.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergents liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL !

Filtre anti-gras

Il retient les particules de graisse issues de la cuisson. Le cadre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modèle - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. La hotte doit être en position ouverte pour faire le montage et le démontage des filtres à graisse et à charbon. Retirez le panneau frontal en tirant simultanément sur la partie supérieure de chaque côté.

Faites basculer le panneau vers l'avant et remplacez les filtres à graisse.

Fig. 18-21

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

Filtre à charbon actif lavable

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle, suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.

Après avoir enlevé les filtres anti-graisses, il est possible d'insérer les filtres au charbon (pas dans le kit).

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDs garantissant un éclairage optimal, une durée jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettant une épargne de 90% en énergie électrique.

Pour remplacer les lampes, contactez le centre service agréé pour pièces de rechange.

Indicateurs de saturation des filtres

À intervalles réguliers, la hotte indique la nécessité d'effectuer l'entretien des filtres.

L'indicateur est normalement éteint.

2e appui long sur les touches T3 et T2

Si l'indicateur est allumé, appuyez sur la touche T3, puis sur la touche T2 pour l'éteindre. Si l'indicateur n'est pas actif, appuyez sur la touche T2, puis sur la touche T3 pour l'allumer.

Remarque : le 3e appui long sur les touches T3 et T2 permet de sortir du mode de réglage.

Entretien

Nettoyage

Pour le nettoyage, utilisez uniquement un chiffon spécial, humidifié avec un détergent doux. N'utilisez aucun instrument pour le nettoyage. N'appliquez pas de produits contenant des matériaux abrasifs. N'appliquez pas d'alcool !

Filtres à graisse

Retient les particules de graisse provenant de la cuisson.

Les filtres doivent être nettoyés régulièrement (lorsque le système d'indication de saturation des filtres, s'il est présent sur votre modèle, signale cette nécessité) avec des détergents non abrasifs, à la main ou au lave-vaisselle à basse température et en cycle économique.

Le lavage au lave-vaisselle peut provoquer une légère décoloration du filtre à graisse, mais ses caractéristiques fonctionnelles restent absolument inchangées.

L'installation et le retrait des filtres à charbon se font à l'aide des guides coulissants, en position ouverte.

Ensuite, retirez le panneau avant en le tirant des deux côtés par la partie supérieure. Le panneau se retire vers l'avant et libère l'accès aux filtres à charbon.

Pnc. 18-21

Filtre à charbon (uniquement en mode recyclage)

Élimination des odeurs de cuisine. Filtre à charbon actif

Le filtre à charbon peut être lavé tous les deux mois, ou chaque fois que le système d'analyse indique la saturation des filtres (si votre modèle en est équipé). Lavez le filtre à l'eau chaude avec des détergents appropriés ou au lave-vaisselle à une température de 65°C (dans ce dernier cas, effectuez un cycle de lavage complet sans vaisselle à l'intérieur de la machine).

Éliminez l'excès d'eau avec précaution, afin de ne pas endommager le filtre, puis laissez le filtre sécher complètement dans un séchoir pendant 10 minutes à une température de 100°C. Remplacez l'élément filtrant tous les 3 ans et chaque fois que des dommages au tissu sont détectés.

Après avoir retiré les filtres à graisse, vous pouvez procéder à l'installation des filtres à charbon (non fournis).

Remplacement des lampes

La hotte est équipée d'un éclairage à LED. Les LED assurent un éclairage optimal, leur durée de vie est 10 fois supérieure à celle des ampoules traditionnelles et permettent d'économiser 90% d'énergie électrique.

• Configuration WiFi : si la fonction WiFi n'est pas configurée, appuyez pendant environ 2 secondes pour entrer en mode configuration WiFi et suivez les instructions sur l'Application pour compléter la procédure.

Durant la procédure de configuration, la touche s'allume pour indiquer l'état de la connectivité (voir Tableau état WiFi).

Pour interrompre la procédure de configuration WiFi, appuyez pendant environ 2 secondes quand la touche est allumée avec une lumière pulsée rapide.

Une fois la fonction WiFi configurée, pour la modifier il faut appuyer environ 6 secondes pour réinitialiser les paramètres WiFi (la touche s'éteint) et répéter la procédure de configuration.

• Activation/désactivation WiFi : après avoir effectué la configuration, il est possible de désactiver/activer la fonction WiFi. Appuyez pendant environ 2 secondes pour désactiver/activer la fonction WiFi. La désactivation de la fonction n'entraîne pas la perte des paramètres WiFi.

Tableau état WiFi

Touché WiFi	État connexion dispositif
Lumière éteinte	WiFi non configuré ou étant
Lumière allumée fixe	WiFi connecté
Lumière pulsée rapide	Tentative de connexion au routeur WiFi
Lumière pulsée lente	Tentative de connexion au cloud Elica
Lumière allumée avec une lumière pulsée courte	Réception d'une commande à distance (ex. allumage moteur ou lumière)

Prikaz komandi B
