| Typ produktu | Odsavač par nebo recirkulační (recyklace) |
| Značka | Elica |
| Model | PRF0161680 |
| Použití | Domácí a podobné (obchody, kanceláře, hotely, penziony) |
| Elektrické napájení | 230 V ~ 50 Hz (podle typového štítku) |
| Sací výkon | 3 rychlosti + Boost 1 (30 min) a Boost 2 (7 min) |
| Osvětlení | LED, nastavitelná intenzita |
| Ovládání | Dotykové s motorizovaným sacím panelem (displeje A a B) |
| Konektivita | WiFi 2,4 GHz, aplikace Elica Connect, hlasové ovládání |
| Filtry | Kovový filtr proti tuku (omyvatelný) + aktivní uhlíkový filtr (omyvatelný, volitelný) |
| Čištění filtrů | Proti tuku: měsíčně; Uhlíkový: každé 2 měsíce (praní při 65 °C, sušení 10 min při 100 °C) |
| Průměr odtahového potrubí | 150 mm |
| Minimální vzdálenost od varné desky | 400 mm (doporučeno) |
| Rozměry (Š x H x V) | Neuvedeny; typický rozměr: 60-90 cm x 50 cm x 30-50 cm |
| Hmotnost | Neuvedena; odhad 15-25 kg |
| Bezpečnost | Bezpečnostní spínače, zastavení motoru při otevřeném panelu, ochrana proti přepětí |
| Instalace | Odsávací verze (venkovní potrubí) nebo recirkulační (vnitřní recyklace) |
| Záruka | Neuvedena; standardně 2-5 let podle země |
| Recyklace | V souladu s OEEZ (směrnice 2012/19/EU) |
Často kladené otázky - PRF0161680 ELICA
Dotazy uživatelů ohledně PRF0161680 ELICA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Digestoř ve formátu PDF zdarma! Najděte svůj návod PRF0161680 - ELICA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. PRF0161680 značky ELICA.
NÁVOD K OBSLUZE PRF0161680 ELICA
Návod na montáž a používání
Návod k montáži a použití
Digestoř je vybavena funkcí WiFi pro dálkové připojení prostřednictvím aplikace Elica Connect. Minimální systémové požadavky:
- Bezdrátový router 2,4 GHz WiFi b/g/n
- Smartphone Android nebo iOS. Zkontrolujte v obchodech kompatibilitu aplikace s verzí operačního systému vašeho smartphonu.
Poznámka: Výrobce ELICA prohlašuje, že tento model domácího spotřebiče s rádiovým zařízením WiFi modulu je v souladu se směrnicí 2014/53/EU.
Rádiové zařízení pracuje ve frekvenčním pásmu 2,4 GHz ISM, maximálně vysílaný vysokofrekvenční výkon nepřesahuje 20 dBm (e.i.r.p.).
Upozornění:
- Ochrana údajů. Údaje, které připojené zařízení detekuje, se shromažďují za účelem použití všech služeb připojeného zařízení. Další informace o metodách zpracování shromážděných údajů a o zásadách ochrany osobních údajů jsou k dispozici na webových stránkách www.elica.com.
- Dostupnost v zemích. Služba Elica Connect je k dispozici v konkrétně uvedených zemích. Další informace naleznete ve vyhrazené části webu www.elica.com.
- Budoucí změny. Elica si vyhrazuje právo provádět jakékoli změny, které považuje za užitečné pro zlepšení služby Elica Connect. Z tohoto důvodu popisy obsažené v tomto návodu nejsou závazné a mají orientační hodnotu.
Funkce
Ovládací panel A
P1. Tlačítko otevření / zavření sacího panelu. P2. Osvětlení ZAP/VYP P3. Tlačítko připojení WiFi
P1. Tlačítko otevření / zavření sacího panelu
- Konfigurace WiFi: pokud není funkce WiFi nakonfigurována, stiskněte tlačítko po dobu asi 2 sekund pro přístup do režimu konfigurace WiFi a dokončete postup podle pokynů v aplikaci.
Během konfiguračního postupu se tlačítko rozsvítí a indikuje stav připojení (viz tabulka stavu WiFi).
Pro přerušení konfiguračního postupu WiFi stiskněte tlačítko po dobu asi 2 sekund, když tlačítko svítí rychle blikajícím světlem.
Jakmile je funkce WiFi nakonfigurována, chcete-li ji změnit, stiskněte tlačítko po dobu asi 6 sekund pro resetování parametrů WiFi (tlačítko zhasne) a opakujte konfigurační postup.
Aktivace/deaktivace. Tabulka stavu WiFi
| Tlačitko WiFi | Stav pripojení zařizení |
| Zhasnute světlo | WiFi nenakonfiguroványnebo vypnuto |
| Pevné rozsvićenésvětlo | WiFi pripojeno |
| Rychle blikajćicsvětlo | Pokus o pripojení k WiFi routeru |
| Pomalu blikajćicsvětlo | Pokus o pripojení ke Cloudu Elica |
| Rozsvićené světlo s krátce blikajćímsvětlem | Přijem dálkového príkazu(napr. zapnutí motoru nebosvětla) |
Betjeningsdisplay B
T1. Lys ON/OFF
T2. Reducering of udsugningshestighed/sluk motor
L1. LED der signalerer aktiv hastighed
Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.
Digestor může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.
- Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoli okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
- Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
- Nemeňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
- Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.
Poznámka: Součástky označené symbolem "(*)" jsou volitelné příslušenství, které je dodáváno pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.
Výměna žárovek
- Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
- Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
- Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
- Je nutné se ujistit, zda si děti nehrají se zařízením.
- Čištění a údržba nesmí být prováděna dětmi bez dozoru.
- Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
- Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
- Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
- Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
- Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.
Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.
POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.
- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena. Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
- Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
POZOR! V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.
Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
- Nikdy nepoužívejte digestoř bez správně namontované mřížky!
- Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
- Při instalaci používejte pouze úchytné šrouby dodané s výrobkem.
- Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na poučený servis nebo se poraďte s odborným personálem.
POZOR! Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.
! Elektrické připojení
Napojení digestoře na elektrickou síť musí být provedeno vyškoleným odborným personálem.
Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie
přepětí III, v souladu s pravidly instalace. POZOR! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte vždy, že síťový kabel byl správně namontován.
Instalace
Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.
Poznámka: instalace musí být provedena tak, aby digestoř a elektronické součásti byly přístupné pro provádění případných technických zákroků. Poznámka: Kabel, který spojuje dálkový motor s digestoří, je dlouhý 3 metry.
Upozornění! Neřežte kabel mezi digestoří a motorem, aby nedošlo ke ztrátě záruky.
Při manipulaci s digestoří nevkládejte ruce do prostoru působení vysuvného odsávacího panelu (pohyblivého zařízení).
- Digestoř je vybavena bezpečnostními vypínači, které zastaví
- provoz digestoře při odpojení předního panelu filtrů.
Z důvodu neustálého zlepšování našich výrobků si vyhrazujeme právo provádět technické, funkční či vnější úpravy na zařízení spojené s technologickým vývojem. U verze s vnějším motorem je pro běžný provoz digestoře nutné používat odsávací jednotku (vnější motor) stejného výrobce. Při montáži výrobku se doporučuje udržovat minimální vzdálenost 400 mm mezi pracovní plochou a eventuálními komponenty umístěnými nad digestoří. Důvodem je, aby pohyb odsávacího panelu nenacházel překážky při pohybu nahoru (otevření) a dolů (uzavření) a k usnadnění přístupu k povelům digestoře nacházejícím se na panelu.
UPOZORNĚNÍ: umístěte kovovou skříňku obsahující elektronické komponenty na vzdálenost nepřesahující 65 cm od plynové varné plochy a v každém případě 65 cm od odsávacího bodu digestoře.
DOPORUČENÍ: Doporučujeme montovat kovovou skříňku obsahující elektronické komponenty alespoň 10 cm od podlahy a v dostatečné vzdálenosti od všech zdrojů tepla (např. pecí, trub nebo varných ploch).
Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EC - UK SI 2013 No.3113 o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu. Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019. (Osobity mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:
Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištění vzduchu v místnosti.
Odsávací provedení
Páry jsou vyváděny mimo místnost odtahovým potrubím upevněným na spojovací přírubě.
POZOR!
Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.
Průměr odtahového potrubí se musí rovnat průměru spojovacího přestence.
POZOR!
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyměněny.
Filtrační provedení
Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachu. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.
Poznámka: Vzduch filtrovaný prostřednictvím uhlíkových filtrů je znovu odváděn do kuchyně potrubím, které dopravuje vzduch podél každé strany skříně.
Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání (není součástí dodávky).
Návod na propojení je uveden spolu s periferní odsávací jednotkou.
Instalace
Před zahájením instalace zařízení zkontrolujte, zda žádná ze součástí není poškozena, v opačném případě kontaktujte prodejce a neprovádějte instalaci. Kromě toho si pečlivě přečtěte veškeré dále uvedené pokyny.
Potrubí používané pro odtah vzduchu nesmí být delší než 5 metrů. Potrubí musí mít co nejméně ohybů, jelikož každý ohyb snižuje účinnost odsávání v porovnání s 1 lineárním metrem. (Př.: pokud jsou použity 2 ohyby s úhlem 90°, délka potrubí by neměla přesahovat 3 metry). Vyhněte se prudkým změnám směru. - Používejte potrubí, jehož průměr je po celé délce 150 mm. Používejte potrubí vyrobené z materiálů splňujících požadavky příslušných norem. V případě nedodržení výše uvedených pokynů výrobce nenese odpovědnost a neposkytuje záruku za problémy spojené s výkonností a hlučností. - Před vrtáním zkontrolujte, zda se ve vnitřní části skříně, v místě uložení digestoře, nenachází konstrukce skříně nebo jiné části, které by mohly ohrozit správnou instalaci zařízení. Zkontrolujte, zda jsou prostorové rozměry digestoře a varné desky kompatibilní se skříní a zda je instalace možná. - Před nasazením šroubů do skříně se ujistěte, zda je zařízení umístěno kolmo k pracovní ploše.
Montáž panelu
(pouze u modelů, kde panel není součástí digestoře)
POZOR!
Instalaci smí provádět pouze kvalifikovaní instalační technici. PRO INSTALAČNÍHO TECHNIKA: odpovědnost za instalaci digestoře, včetně ověření shody upevňovací sady, která je případně zahrnuta ve výrobku, je plně přenesena na instalačního technika. Níže uvádíme, pouze jako příklad a nikoliv taxativně, některé užitečné informace pro instalačního technika:
- používejte ohnivzdorný typ PANELU (v souladu s článkem 30 normy IEC/EN 60335-2-31), vhodný pro teplotně
(nejméně 80 °C) a vlhkostní (nejméně 93%) provozní podmínky dosažitelné při aplikaci;
- celková hmotnost použitého PANELU nepřesahuje 1,5 kg;
- připevněte PANEL k digestoři prostřednictvím upevňovacích bodů. Viz obrázky věnované montáži panelu, který není součástí digestoře.
- Pro upevnění panelu používejte vhodné mechanické komponenty (nejsou součástí montážní sady). Elica odmítá jakoukoli odpovědnost za škody na osobách nebo věcech, které vzniknou nesprávnou instalací sádrokartonu nebo výrobku.
Elica Connect
Digestoř je vybavena funkcí WiFi pro dálkové připojení prostřednictvím aplikace Elica Connect.
- Bezdrátový router 2.4 GHz WiFi b/g/n
- Smartphone Android nebo iOS. Zkontrolujte v obchodech kompatibilitu aplikace s verzí operačního systému vašeho smartphonu.
Poznámka: Výrobce ELICA prohlašuje, že tento model domácího spotřebiče s rádiovým zařízením WiFi modulem je v souladu se směrnicí 2014/53/EU.
Rádiové zařízení pracuje ve frekvenčním pásmu 2,4 GHz ISM, maximální vysílaný vysokofrekvenční výkon nepřesahuje 20 dBm (e.i.r.p.).
Upozornění:
- Ochrana údajů. Údaje, které připojené zařízení detekuje, se shromažďují za účelem použití všech služeb připojeného zařízení. Další informace o metodách zpracování shromážděných údajů a o zásadách ochrany osobních údajů jsou k dispozici na webových stránkách www.elica.com.
- Dostupnost v zemích. Služba Elica Connect je k dispozici v konkrétně uvedených zemích. Další informace naleznete ve vyhrazené části webu www.elica.com.
- Budoucí změny. Elica si vyhrazuje právo provádět jakékoli změny, které považuje za užitečné pro zlepšení služby Elica Connect. Z tohoto důvodu popisy obsažené v tomto návodu nejsou závazné a mají orientační hodnotu.

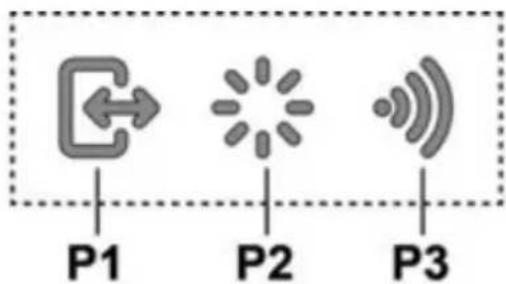

Provoz Ovládací displej A
P1. Tlačítko pro otevření/zavření sacího panelu. P2. Tlačítko světla ON/OFF P3. Tlačítko připojení WiFi
P1. Tlačítko pro otevření/zavření sacího panelu
Pokud je panel ZAVŘENÝ, stisknutím tlačítka P1 se digestoř zapne a sací panel se zvedne.
Tento úkon rovněž umožní přístup k ovládacímu displeji B, který ovládá motor a osvětlení.
Pokud je panel OTEVŘENÝ, jedním stisknutím tlačítka P1 se vypne digestoř, a tím se uzavře sací panel. Tento úkon okamžitě zastaví všechny aktivní funkce motoru a osvětlení.
Poznámka: Když je panel zavřený nebo v pohybu, zůstane ovládací displej B deaktivován. Používání displeje B je možné po úplném otevření panelu.
P2. Tlačítko světla ON/OFF
Pokud je panel ZAVŘENÝ, stisknutím tlačítka P2 se digestoř zapne, sací panel se zvedne a světla se rozsvítí, až když je přihrádka zcela otevřená.
Pokud je panel OTEVŘENÝ, je možné ovládat pouze zapínání a vypínání světel digestoře.
Poznámka: Tlačítko světla P2 neovládá stmívání světel a neovládá vypínání digestoře.
P3. Tlačítko WiFi
- Konfigurace WiFi: pokud není funkce WiFi nakonfigurována, stiskněte po dobu asi 2 sekund pro přístup do režimu konfigurace WiFi a dokončete postup podle pokynů v aplikaci. Během konfiguračního postupu se tlačítko rozsvítí a indikuje stav připojení (viz tabulka stavu WiFi). Pro přerušení konfiguračního postupu WiFi stiskněte tlačítko po dobu asi 2 sekund, když tlačítko svítí rychle blikajícím světlem.
Jakmile je funkce WiFi nakonfigurována, chcete-li ji změnit, stiskněte po dobu asi 6 sekund pro resetování parametrů WiFi (tlačítko zhasne) a opakujte konfigurační postup. Aktivace/deaktivace WiFi: po provedené konfiguraci můžete funkci WiFi deaktivovat/aktivovat. Pro deaktivaci/aktivaci funkce WiFi stiskněte po dobu asi 2 sekund. Deaktivace funkce nevyvolá ztrátu parametrů WiFi.
Tabulka stavu WiFi
| Tlačítko WiFi | Stav prípojení zařizení |
| Zhasnute světlo | WiFi nenakonfiguroványnebo vypnuto |
| Pevné rozsvićenésvětlo | WiFi prípojeno |
| Rychle blikajćicsvětlo | Pokus o prípojení k WiFi routeru |
| Pomalu blikajćicsvětlo | Pokus o prípojení ke CloudeElica |
| Rozsvićené světlo s krátce blikajćímsvětlem | Príjem dálkového príkazu(např. zapnutí motoru nebosvětla) |

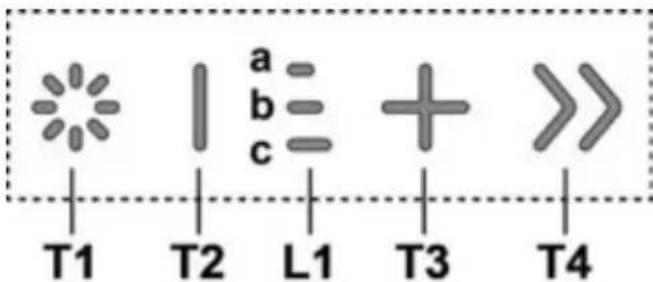

Ovládací displej B
T1. Tlačítko světla ON/OFF T2. Tlačítko snížení rychlosti (síly) odsávání / vypnutí motoru L1. LED označující aktivní rychlost T3. Tlačítko zapnutí motoru / navýšení rychlosti (síly) odsávání T4. Tlačítko funkce "BOOST" - intenzivní rychlost - T1: Tlačítko světla ON/OFF pro zapnutí a vypnutí světla.
Dlouhým stiskem tlačítka T1 je možné zvýšit / snížit intenzitu světla.
T2: Tlačítko snížení rychlosti (síly) odsávání / vypnutí motoru
Stisknete pro snížení sacího výkonu, až do vypnutí digestoře. Stisknete a držte stisknuté pro přímé vypnutí digestoře.
L1: LED označující aktivní rychlost
Centrální LED se rozsvítí podle aktivní / používané rychlosti (síly) odsávání:
- rychlost - rozsvítí se LED a
- rychlost - rozsvítí se LED a+b
- rychlost - rozsvítí se LED a + b + c
T3: Tlačítko navýšení rychlosti
Stisknete pro zapnutí digestoře. Stisknete pro navýšení sacího výkonu.
T4: Tlačítko funkce “BOOST” - intenzivní rychlost -
Stisknete T4 pro aktivaci intenzivní rychlosti (síly) odsávání
"BOOST 1", načasovanou na 30 minut
Toto prodloužené načasování bylo navrženo tak, aby zaručovalo užitečný čas pro vaření s přítomností velkého množství kouře
Poznámka: po uplynutí 30 minut se digestoř vrátí k dříve nastavené rychlosti (síle) odsávání ***
S motorem běžícím na "BOOST 1", stiskněte znovu T4 pro aktivaci intenzivní rychlosti (síly) odsávání "BOOST 2", načasované na 7 minut
Poznámka: po uplynutí 7 minut se digestoř vrátí k dříve nastavené rychlosti (síle) odsávání ***
Poznámka: opětovným stisknutím T4 během 7 minut se vrátíte na dříve nastavenou rychlost (sílu) odsávání ***
Když jsou funkce "BOOST1" a "BOOST2" aktivní, stisknutím:
T2 dojde k návratu k dříve nastavené rychlosti (síle) odsávání ***
T3 dojde k návratu na 3. rychlost (sílu) odsávání
*** předchozí rychlost (síla) odsávání zůstane viditelná prostřednictvím signalizačních LED L1
Pokud byla intenzivní rychlost nastavena přímo z vypnuté digestoře, motor se na konci načasování vypne.
Během používání funkcí "BOOST" symbol T4 bliká
("BOOST 1": bílé světlo - "BOOST 2": modré světlo)
Ukazatelé nasycení filtrů
V pravidelných intervalech digestoř označuje potřebu provést údržbu filtrů.
Rozsvícená LED L1 (a-b-c) s blikajícím světlem (všechny kontrolky blikají společně): proveďte údržbu tukového filtru.
Rozsvícená LED L1 (a-b-c) se střídavým světlem (kontrolky se rozsvítí postupně): proveďte údržbu filtru s aktivním uhlím
Poznámka: Signalizace nasycení filtrů je viditelná během prvních 10 sekund po zapnutí digestoře, během této doby musí být ukazatelé nasycení resetovány.
Reset ukazatelů nasycení filtrů:
LED L1 (a-b-c) se rozsvítí a zhasne (v závislosti na typu filtru, který je resetován, kontrolky blikají společně nebo se rozsvítí postupně); ozve se zvukový signál, který potvrdí správně provedený reset.
Aktivace ukazatele nasycení filtru
Poznámka: tento úkon musí být proveden, když je digestoř vypnutá.
- Tukový filtr
Tento ukazatel je standardně aktivován
1. prodloužený stisk tlačítek T3 a T2
pokud je ukazatel aktivní, rozsvítí se tlačítko T3; stiskněte tlačítko T2 pro jeho deaktivaci. pokud je ukazatel deaktivovaný, rozsvítí se tlačítko T2; stiskněte tlačítko T3 pro jeho deaktivaci
- Filtr s aktivním uhlím
- prodloužený stisk tlačítek T3 a T2
pokud je ukazatel aktivován, rozsvítí se tlačítko T3; stiskněte tlačítko T2 pro jeho deaktivaci. pokud je ukazatel deaktivován, rozsvítí se tlačítko T2; stiskněte tlačítko T3 pro jeho deaktivaci
Poznámka: 3. prodlouženým stiskem tlačítek T3 a T2 dojde k opuštění nabídky nastavení.
Údržba
Čištění
Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!
Tukový filtr
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačuje saturaci filtru - pokud je součástí vybavení vlastního modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.
Montáž a demontáž tukových filtrů a uhlíkových filtrů je nutné provádět s vysunutým zařízením digestoře v otevřené poloze.
Odstraňte přední panel současným tahem v horní části každé strany. Panel se otočí dopředu a umožní přístup k tukovým filtrům.
Obr. 18-21
Filtr s aktivním uhlíkem (jen u filtrační verze)
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.
Omyvatelný filtr s aktivním uhlíkem.
Filtr s uhlíkem může být umýván jednou za dva měsíce (anebo v okamžiku, kdy tuto potřebu vyznačuje systém saturace filtru - pokud je součástí vybavení vašeho modelu) teplou vodou anebo v myčce nádobí při teplotě 65°C (v případě mytí v myčce nádobí nechte projít kompletní cyklus mytí a nenechávejte uvnitř nádobí).
Vyjměte přebytečnou vodu, aniž byste poškodili filtr, potom ho položte na 10 minut do trouby vyhřáté na 100°C, aby se zcela osušil.
Vyměňujte podložku jednou za 3 roky a kdykoliv se látka zdá být poškozená.
Po vyjmutí tukových filtrů je možné nasadit uhlíkové filtry (nejsou součástí vybavení).
Výměna žárovek
Digestoř je vybavena osvětlovacím systémem založeným na technologii LED.
LED diody zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční žárovky a umožňují úspory 90% elektrické energie.
Pro výměnu žárovek kontaktujte servisní středisko, pověřené prodejem náhradních dílů.
Přísně dodržujte pokyny uvedené v tomto návodu.
Elektrické připojení
UPOZORNĚNÍ! Než znovu připojíte obvod digestoře k síťovému napájení a ověříte správné fungování, vždy zkontrolujte, že síťový kabel byl správně namontován.
Montáž
Tím, že zajistíte, aby byl tento výrobek po skončení své životnosti odstraněn správným způsobem, uživatel přispívá k předcházení možným negativním následkům pro životní prostředí a zdraví.
Odtahové potrubí není součástí vybavení a je nutné jej zakoupit.
Průměr výfukového potrubí se musí shodovat s průměrem spojovacího prstence.
UPOZORNĚNÍ!
Poznámka: Výrobce ELICA prohlašuje, že tento model elektrospotřebiče s rádiovým zařízením s modulem WiFi je v souladu se směrnicí 2014/53/EU.
T4: Funkční tlačítko "BOOST" - intenzivní rychlost - stlačením tlačítka T4 aktivujte intenzivní sací rychlost "BOOST 1" s časovým spínáním 30 minut. Toto prodloužené načasování bylo koncipováno tak, aby zaručilo užitečný čas na vaření s vysokým obsahem dýmu. Poznámka: po 30 minutách se digestoř vrátí na předtím nastavenou sací rychlost***
Když motor běží na "BOOST 1", opětovným stlačením tlačítka T4 aktivujete intenzivní sací rychlost "BOOST 2", nastavenou na 7 minut.
Poznámka: po 7 minutách se odsavač vrátí na předtím nastavenou sací rychlost***
Poznámka: dalším stlačením T4, během 7 minut, se vrátíte k předtím nastavené sací rychlosti ***
Pokud jsou funkce "BOOST1" a "BOOST2" aktivní, stlačením:
....T2 se vrátíte k předtím nastavené sací rychlosti ***
Poznámka: Signál sytosti filtrů je viditelný během prvních 10 sekund po zapnutí odsavače, v průběhu této doby se indikátory sytosti musí resetovat.
Reset indikátorů nasycení filtrů:
Předchozí stlačení tlačítka T3
Musí být čištěn jednou za měsíc (nebo když
upozorňovací systém nasycenosti filtrů - pokud je jím příslušný model vybaven - upozorňuje na tuto nevyhnutnost), nedráždivými čisticími prostředky ručně nebo v myčce s nízkou teplotou vody a krátkým cyklovým programem.
Při mytí v myčce se protitukový filtr může odbarvit, ale jeho filtrační charakteristika se tím vůbec nezmění.
Poté vyjměte čelní panel tak, že současně táhnete na horní části každé strany. Panel se otáčí dopředu, čímž se uvolní přístup k tukovým filtrům.
Obr. 18-21
- UPOZORNĚNÍ
- FUNKCE
- OVLÁDACÍ PANEL A

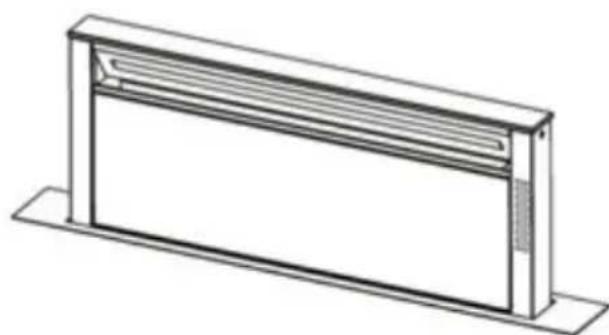

- P1. TLAČÍTKO OTEVŘENÍ / ZAVŘENÍ SACÍHO PANELU
- VÝMĚNA ŽÁROVEK
- ELEKTRICKÉ PŘIPOJENÍ
- INSTALACE
- POUŽITÍ
- ODSÁVACÍ PROVEDENÍ
- POZOR
- FILTRAČNÍ PROVEDENÍ
- MONTÁŽ PANELU
- ELICA CONNECT
- PROVOZ OVLÁDACÍ DISPLEJ A
- P1. TLAČÍTKO PRO OTEVŘENÍ/ZAVŘENÍ SACÍHO PANELU
- P2. TLAČÍTKO SVĚTLA ON/OFF
- P3. TLAČÍTKO WIFI
- T2: TLAČÍTKO SNÍŽENÍ RYCHLOSTI (SÍLY) ODSÁVÁNÍ / VYPNUTÍ MOTORU
- L1: LED OZNAČUJÍCÍ AKTIVNÍ RYCHLOST
- T3: TLAČÍTKO NAVÝŠENÍ RYCHLOSTI
- T4: TLAČÍTKO FUNKCE “BOOST” - INTENZIVNÍ RYCHLOST
- UKAZATELÉ NASYCENÍ FILTRŮ
- RESET UKAZATELŮ NASYCENÍ FILTRŮ
- AKTIVACE UKAZATELE NASYCENÍ FILTRU
- TUKOVÝ FILTR
- FILTR S AKTIVNÍM UHLÍM
- ÚDRŽBA
- ČIŠTĚNÍ
- FILTR S AKTIVNÍM UHLÍKEM (JEN U FILTRAČNÍ VERZE)
- MONTÁŽ
Značka : ELICA
Model : PRF0161680
Kategorie : Digestoř
