Tipo de produto	Exaustor aspirante ou filtrante (recirculação)
Marca	Elica
Modelo	PRF0161680
Uso	Doméstico e similares (lojas, escritórios, hotéis, quartos de hóspedes)
Alimentação elétrica	230 V ~ 50 Hz (conforme placa de identificação)
Potência de aspiração	3 velocidades + Boost 1 (30 min) e Boost 2 (7 min)
Iluminação	LED, intensidade ajustável
Comandos	Touch com painel de aspiração motorizado (telas A e B)
Conectividade	WiFi 2,4 GHz, aplicativo Elica Connect, comandos de voz
Filtros	Filtro anti-gordura metálico (lavável) + filtro de carvão ativado (lavável, opcional)
Limpeza dos filtros	Anti-gordura: mensal; Carvão: a cada 2 meses (lavagem a 65 °C, secagem 10 min a 100 °C)
Diâmetro do duto de exaustão	150 mm
Distância mínima ao plano de cozimento	400 mm (recomendado)
Dimensões (L x P x A)	Não especificadas; ocupação típica: 60-90 cm x 50 cm x 30-50 cm
Peso	Não especificado; estimado 15-25 kg
Segurança	Interruptores de segurança, parada do motor em caso de painel aberto, proteção contra sobretensão
Instalação	Versão aspirante (duto externo) ou filtrante (recirculação interna)
Garantia	Não especificada; padrão 2-5 anos conforme país
Reciclagem	Conforme DEEE (Diretiva 2012/19/UE)

Perguntas frequentes - PRF0161680 ELICA

Como instalar o exaustor Elica PRF0161680?

A instalação deve ser realizada por um técnico qualificado. Respeite a distância mínima de 400 mm acima do plano de cozimento. Para a versão aspirante, use um duto de exaustão de diâmetro 150 mm (não fornecido). Para a versão filtrante, instale um filtro de carvão ativado (vendido separadamente). Verifique se a alimentação elétrica corresponde à placa de identificação.

Como configurar o WiFi e usar o aplicativo Elica Connect?

Para configurar o WiFi, pressione cerca de 2 segundos no botão P3 (WiFi) quando o exaustor estiver desligado. Em seguida, siga as instruções do aplicativo Elica Connect. Uma vez conectado, você pode controlar o exaustor remotamente e usar comandos de voz. Para redefinir o WiFi, pressione 6 segundos em P3.

Como limpar os filtros do exaustor?

O filtro anti-gordura metálico deve ser limpo uma vez por mês à mão com detergente neutro ou na máquina de lavar louça (ciclo rápido, baixa temperatura). O filtro de carvão ativado (se presente) lava-se a cada dois meses a 65 °C na máquina de lavar louça ou à mão, depois seque-o 10 minutos a 100 °C no forno. Substitua o coxim a cada 3 anos.

O que fazer se o exaustor não ligar?

Verifique se o exaustor está conectado e se a alimentação elétrica está ativa. Certifique-se de que o painel de aspiração está completamente aberto (os comandos são desativados quando está fechado ou em movimento). Se o problema persistir, consulte o serviço de assistência técnica.

Como redefinir o indicador de saturação dos filtros?

Quando o exaustor estiver desligado, pressione longamente simultaneamente os botões T3 e T2. Para o filtro de gordura (indicadores piscando juntos), pressione T2 para desativar ou T3 para ativar. Para o filtro de carvão (indicadores piscando alternadamente), faça uma segunda pressão longa em T3+T2, depois pressione o botão correspondente. Uma terceira pressão longa sai do menu.

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância recomendada é de pelo menos 400 mm (65 cm para a caixa metálica contendo a eletrônica em relação a uma placa a gás). Respeite uma altura suficiente para permitir a abertura completa do painel de aspiração.

Posso usar o exaustor sem duto de exaustão?

Sim, você pode usar o exaustor na versão filtrante (recirculação interna). Para isso, você deve instalar um filtro de carvão ativado (não fornecido). O ar filtrado é devolvido à cozinha por um duto na lateral do móvel. Remova o filtro de carvão para a versão aspirante.

Como substituir as lâmpadas LED do exaustor?

O exaustor está equipado com iluminação LED integrada. Em caso de falha, contate um centro de serviço autorizado Elica para a substituição. Não tente substituir os LEDs você mesmo, pois isso requer habilidades técnicas.

O exaustor é compatível com assistentes de voz?

Sim, através do aplicativo Elica Connect, você pode controlar o exaustor com comandos de voz (compatibilidade com Alexa, Google Assistant, etc.). Consulte o aplicativo para a lista completa de assistentes suportados.

O que significam os indicadores L1 piscando?

Se os indicadores L1 piscarem todos juntos, isso indica que o filtro de gordura precisa ser limpo. Se piscarem alternadamente (um após o outro), isso sinaliza que o filtro de carvão ativado precisa ser mantido ou substituído. O sinal aparece nos primeiros 10 segundos após a ligação.

MANUAL DE UTILIZADOR PRF0161680 ELICA

Instruções para montagem e utilização

EL OΔHΓIEΣ ΣYNAPMOΛΟΓΗΞΚΑΙ XΡΗΞ

Siga as instruções fornecidas no folheto ilustrativo aplicado ao produto.

É possível controlar o seu exaustor Elica através de comandos de voz. Descubra na APP ELICA CONNECT quais são os assistentes de voz compatíveis com o seu exaustor.

PL Mozesz zaradzaocakem Elica za pomocapolecen glossowych.

Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia atentamente as instruções: aparecerão importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As peças sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos apenas em alguns modelos ou peças não fornecidas, que devem ser compradas.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, desde que sejam supervisionadas ou tenham recebido instruções adequadas sobre o uso seguro do aparelho e compreendam os riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser realizadas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações do manual e as instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em todas as circunstâncias. Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie. CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de condutas deste aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser utilizados para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis. ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções pode resultar em riscos elétricos.
• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilize o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que seja especificamente indicado.
• Use somente os parafusos de fixação fornecidos com o aparelho para a instalação ou, se não forem fornecidos, compre o tipo de parafuso correto.
• Use o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulte um centro de assistência autorizado ou um técnico qualificado.

ATENÇÃO! Não utilize com um programador, temporizador, telecomando ou qualquer outro dispositivo que se ative automaticamente.

Conexão elétrica

A conexão da coifa à rede elétrica deve ser efetuada por um profissional qualificado e especializado.

A voltagem da rede elétrica deve

corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conecte o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplique um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verifique o seu funcionamento e verifique se o cabo de rede está montado corretamente.

Instalação

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Nota: A instalação deve ser realizada de tal modo que seja sempre garantida a acessibilidade do exaustor e dos componentes eletrônicos para eventuais intervenções de assistência técnica.

Nota: O cabo que conecta o motor remoto ao exaustor tem um comprimento de 3 metros.

Atenção! Não corte o cabo de ligação entre o exaustor e o motor, caso contrário, haverá perda da garantia.

Durante o movimento da coifa, não posicionar as mãos no raio de ação de aspiração (carrinho) extraível.

A coifa é dotada de interruptores de segurança que não permitem o funcionamento quando vem desencaixado o painel anterior de filtros.

Com a intenção constante de melhorar os outros produtos, nos reservamos o direito de aplicar às características dos produtos, sejam técnicas, funcionais ou estéticas, todas as modificações derivadas de suas evoluções. No caso de versão com motor externo, para o normal funcionamento da coifa é

necessário usar um grupo aspirante (motor externo) da mesma casa produtora.

Na instalação do produto, aconselha-se manter uma distância mínima de 400 mm entre a bancada de trabalho e eventuais componentes colocados na parte superior da coifa. Assim fazendo, a corrida em direção ao alto (abertura) e em direção para baixo (fechamento) do painel de aspiração não encontrará nenhum obstáculo, e para fazer o acesso aos comandos da coifa colocados no painel.

AVISO: Posicionar a caixa metálica que contém os componentes eletrônicos a uma distância não inferior a 65 cm da placa de cozimento a gás ou de qualquer maneira a 65 cm do ponto de aspiração da coifa.

RECOMENDAÇÃO: Recomendamos instalar a caixa metálica que contém os componentes eletrônicos pelo menos a 10 cm do chão e a uma distância suficiente de todas as fontes de calor (ex. lado de um forno, placa de cozimento).

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, está a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após terminar. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para

manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior Os vapores

são evacuados para o exterior, por meio de um tubo de descarga fixado à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão é necessário instalar um sistema de filtragem adicional à base de carvão ativado.

Nota: O ar reciclado através dos filtros de carvão é reintroduzido na cozinha mediante um condutor que canaliza o ar para um lado do móvel.

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções de ligação são fornecidas com a unidade periférica de aspiração.

Montagem

Antes de proceder à instalação do aparelho, verificar que todos os componentes não estejam danificados; em caso contrário, contactar o revendedor e não prosseguir com a instalação. Além disso, ler com atenção todas as instruções abaixo descritas.

• Utilizar um tubo de evacuação de ar cuja extensão máxima não seja superior a 5 metros.
• Limitar o número de curvas na canalização, visto que cada curva reduz a eficiência de aspiração comparada a 1 metro linear. (Ex.: Utilizando 2 curvas a 90°, a extensão da canalização não deverá superar os 3 metros de comprimento).
• Evitar mudanças drásticas de direção. Utilizar um duto com diâmetro de 150 mm constante

para todo o comprimento.

Utilizar um conduto de material aprovado por normas. - Por inobservância das instruções precedentes, o fabricante não responderá por problemas ou ruídos e nenhuma garantia está oferecida. - Antes de efetuar o furo, controlar que na parte interna do móvel, em correspondência à zona de alojamento da coifa, não esteja presente a estrutura do móvel ou outros detalhes que poderiam criar problemas para a correta instalação. Verificar que os volumes da coifa e da placa de cozimento são compatíveis com o móvel e assim seja realizável a instalação. - Antes de inserir os parafusos no móvel, assegurar-se que o produto será perfeitamente perpendicular à bancada de trabalho.

Montagem do painel

(apenas para modelos em que o painel não é fornecido com o exaustor)

ATENÇÃO!

A instalação deve ser realizada apenas por instaladores qualificados. PARA O INSTALADOR: a responsabilidade pela instalação do exaustor, incluindo a verificação da conformidade do kit de fixação eventualmente incluído no produto, permanece como responsabilidade exclusiva do instalador. Seguem-se, a título de exemplo mas não exaustivo, algumas informações úteis para o instalador:

• utilize um tipo de PAINEL à prova de fogo (em conformidade com o art. 30 da IEC/EN 60335-2-31), adequado às condições de temperatura de funcionamento (pelo menos 80°C) e humidade (pelo menos 93%) atingidas na aplicação;
• peso total do PAINEL realizado não superior a 1,5 kg
• Fixe o PAINEL ao exaustor através dos pontos de fixação. Veja as ilustrações dedicadas à montagem do painel não fornecido com o exaustor.
• Para a fixação do PAINEL, utilize componentes mecânicos adequados (não incluídos no kit de montagem). A Elica declina qualquer responsabilidade por danos pessoais ou materiais decorrentes da instalação incorreta de placas de gesso cartonado e/ou do produto.

Elica Connect

O exaustor está equipado com a função Wi-Fi para ligação remota através do App Elica Connect.

Requisitos estimados do sistema:

• Router sem fios 2.4GHz wi-fi b/g/n
• Smartphone Android ou iOS. Verifique nas lojas a compatibilidade da App com a versão do sistema operacional do seu smartphone.

Nota: O fabricante ELICA declara que este modelo de eletrodoméstico com aparelho de rádio módulo wi-fi está em conformidade com a Diretiva 2014/53/UE.

O equipamento de rádio opera na faixa de frequência ISM de

2,4 GHz, a potência máxima de radiofrequência transmitida

não excede 20 dBm (EIRP - Potência efetiva de radiação isotrópica).

Avisos:

• Tutela dos dados. Os dados que o aparelho ligado deteta são recolhidos para permitir a utilização de todos os serviços do eletrodoméstico ligado. Informações adicionais sobre os modos de tratamento dos dados recolhidos e sobre a política de privacidade estão disponíveis no site www.elica.com.
• Disponibilidade. O serviço Elica Connect está disponível em países específicos. Para mais informações, visite a seção dedicada do site www.elica.com.
• Mudanças futuras. A Elica reserva-se o direito de fazer todas as alterações que julgar úteis para melhorar o serviço Elica Connect. Por conseguinte, as descrições contidas neste manual não são vinculativas e têm um valor indicativo.

Funcionamento Visor de comandos A

P1. Tecla de abertura / fecho do painel de aspiração. P2. Tecla de luz ON/OFF P3. Tecla de ligação wi-fi

P1. Tecla de abertura / fecho do painel de aspiração

Se o painel estiver FECHADO, com uma pressão na tecla P1, o exaustor acender-se-á e o painel de aspiração levantar-se-á.

Esta operação também dá acesso ao visor de comandos B, que regula o motor e a iluminação.

Se o painel estiver ABERTO, com uma pressão na tecla P1, o exaustor desligar-se-á, isto fará fechar o painel de aspiração. Esta operação interrompe imediatamente todas as funções ativas do motor e da iluminação.

Nota: Com o painel fechado ou em movimento, o visor de comandos B permanecerá desativado. Quando o painel estiver totalmente aberto, será possível usar o visor B.

Se o painel estiver FECHADO, com uma pressão na tecla P2, o exaustor acender-se-á, o painel de aspiração levantar-se-á e as luzes acender-se-ão apenas com a gaveta totalmente aberta.

Se o painel estiver ABERTO, apenas será possível regular o ligar e o desligar das luzes do exaustor.

Nota: A tecla de luz P2 não regula a intensidade das luzes e não regula o desligar do exaustor.

P3. Tecla wi-fi

• Configuração wi-fi: se a função wi-fi não estiver configurada, pressione por cerca de 2 segundos para entrar no modo de configuração wi-fi e siga as instruções na App para concluir o procedimento.

Durante o procedimento de configuração, a tecla ilumina-se indicando o estado da ligação (veja a Tabela de estado do wifi)

Para interromper o procedimento de configuração do Wi-Fi, pressione por cerca de 2 segundos quando a tecla estiver acesa com a luz a piscar rapidamente.

Uma vez configurada a função Wi-Fi, se quiser alterá-la, pressione por cerca de 6 segundos para redefinir os parâmetros de Wi-Fi (a tecla apaga-se) e repita o procedimento de configuração.

• Ativação / desativação Wi-Fi: após ter efetuado a configuração, pode desativar / ativar a função Wi-Fi. Pressione por cerca de 2 segundos para desativar / ativar a função Wi-Fi. A desativação da função não implica a perda dos parâmetros Wi-Fi.

Tabela de estado do Wi-Fi

Tecla wi-fi	Estado da ligação do disposítivo
Luz apagada	Wi-fi não configurado ou apagado
Luz acesa fixa	Wi-fi ligado
Luz a piscar rapidamente	Tentativa de ligação ao router wi-fi
Luz a piscar lentamente	Tentativa de ligação à nuvem Elica
Luz acesa com luz a piscar brevamente	Receção de um commando via remoto (por ex., ligação do motor ou luz)

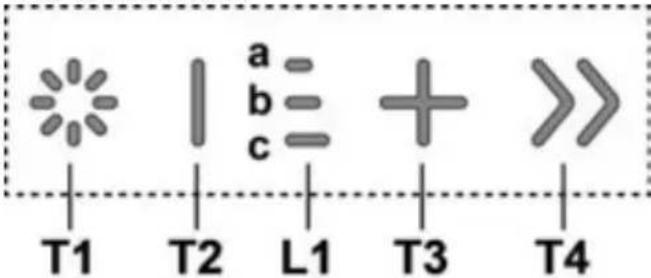

Visor de comandos B

T2. Tecla de redução da velocidade de aspiração / Desligar o motor

L1. LED de sinalização da velocidade ativa

T3. Tecla de ligação do motor / Aumento da velocidade de aspiração

T4. Tecla função "BOOST" - velocidades intensivas -

para acender e apagar a luz.

Com uma pressão prolongada da tecla T1 é possível aumentar / diminuir a intensidade da luz.

T2: Tecla de redução de velocidade / Desligar o motor

prima para diminuir a potência de aspiração, até o exaustor desligar.

prima e mantenha premido para desligar diretamente o exaustor.

L1: LED de sinalização de velocidade ativa

os LED centrais acendem-se conforme a velocidade de aspiração ativa/utilizada:

Velocidade 1 - acender-se-á o LED a

Velocidade 2 - acender-se-ão os LED a+b

Velocidade 3 - acender-se-ão os LED a+b+c

T3: Tecla de aumento de velocidade

prima para ligar o exaustor

prima para aumentar a potência de aspiração.

T4: Tecla função "BOOST" - velocidades intensivas - prima T4 para ativar a velocidade de aspiração intensiva "BOOST 1", temporizada para 30 minutos.

esta temporização prolongada foi concebida para garantir um tempo útil para cozeduras com alto conteúdo de fumos

Nota: decorridos os 30 minutos, o exaustor regressa à velocidade de aspiração anteriormente definida ***

com o motor aceso em "BOOST 1", prima novamente T4 para ativar a velocidade de aspiração intensiva "BOOST 2", temporizada para 7 minutos

Nota: decorridos os 7 minutos, o exaustor regressa à velocidade de aspiração anteriormente definida ***

Nota: premindo novamente T4, durante os 7 minutos, regressa-se à velocidade de aspiração anteriormente definida ***

durante as funções "BOOST1" e "BOOST2" ativas, premindo:

T2 regressa-se à velocidade de aspiração anteriormente definida ***

T3 regressa-se à 3.a velocidade de aspiração

*** a velocidade de aspiração anterior permanece visualizável através dos LED de aviso L1

se a velocidade intensiva foi definida diretamente com o exaustor desligado, no final da temporização o motor desliga-se.

Durante o uso das funções “BOOST” o símbolo T4 pisca ("BOOST 1": luz branca - "BOOST 2": luz azul)

Indicadores de Saturação dos filtros

A intervalos regulares, o exaustor assinala a necessidade de executar a manutenção dos filtros.

LED L1 (a-b-c) aceso com luz a piscar (todas as luzes-piloto piscam simultaneamente): execute a manutenção do FILTRO de gorduras.

LED L1 (a-b-c) aceso com luz alternada (as luzes-piloto acendem-se sequencialmente): execute a manutenção do filtro de carvão ativo

Nota: A sinalização de saturação dos filtros é visível dentro dos primeiros 10 segundos após a ligação do exaustor; dentro deste tempo deve ser executada a redefinição dos indicadores de saturação.

Redefinição dos indicadores de saturação dos filtros:

Pressão prolongada da tecla T3

LED L1 (a-b-c) liga-se e desliga-se (consoante o tipo de filtro para o qual se executa a redefinição, as luzes-piloto piscam em conjunto ou acendem-se em sequência); é emitido um sinal acústico para confirmar a execução bem-sucedida da redefinição.

Ativação do indicador de saturação dos filtros

Nota: esta operação deve ser executada com o exaustor desligado.

• Filtro de gorduras

Este indicador está normalmente ativado

1. Com uma pressão prolongada das teclas T3 e T2

Se o indicador estiver ativo, acende-se a tecla T3; prima a tecla T2 para o desativar. Se o indicador estiver desativado, acende-se a tecla T2; prima a tecla T3 para o ativar.

• Filtro de carvão ativo

1. Com uma pressão prolongada das teclas T3 e T2

Se o indicador estiver ativo, acende-se a tecla T3; prima a tecla T2 para o desativar.

Se o indicador estiver desativado, acende-se a tecla T2; prima a tecla T3 para o ativar.

Nota: 3. Com uma pressão prolongada das teclas T3 e T2, sai-se do menu de definições.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina de lavar louça, mas as suas características de filtração não se alteram.

A montagem e desmontagem dos filtros anti-gordura e dos filtros de carvão deve ser realizada com a cesta removível do exaustor em posição aberta.

Em seguida, remover o painel frontal, puxando

simultaneamente sobre a parte superior de cada um dos lados.

O painel gira para a frente, libertando o acesso aos filtros anti-gordura.

Fig. 18-21

Filtro de carvão ativo (somente para a versão filtrante)

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

Filtro de carvão ativo lavável.

O filtro de carvão pode ser lavado de vez em quando, a cada dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65°C. Para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina.

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, deixe-o secar definitivamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre que apresentar sinais de danos no tecido.

Depois de ter retirado os filtros anti-gordura, é possível inserir os filtros de carvão (não fornecidos).

Substituição das lâmpadas

A coifa é dotada de um sistema de iluminação baseado na tecnologia LED.

Os LEDs garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lâmpadas, contatar o centro de serviço autorizado de peças de reposição.

Atenha-se estritamente às instruções contidas neste manual. Não assumimos qualquer responsabilidade por danos ou avarias que possam resultar do não cumprimento das instruções contidas neste manual. O aparelho foi fabricado para a eliminação de resíduos e foi concebido exclusivamente para uso doméstico.

O aparelho pode apresentar diferenças em relação aos esquemas do presente manual. Apesar disso, as instruções de uso, manutenção e instalação permanecem as mesmas.

É importante guardar este manual para o consultar sempre que necessário! Em caso de venda, transferência ou mudança, certifique-se de que o manual acompanha o produto! - Leia atentamente as instruções: contêm informações úteis para a instalação e uso do produto e para a sua segurança! Não efetue alterações elétricas ou mecânicas no produto ou nos acessórios exteriores! - Antes da instalação ou utilização, verifique se o aparelho não sofreu danos. Em caso de dúvida, contacte o seu fornecedor e não prossiga com a instalação.
