PRF0161680 - Okap ELICA - Bezpłatna instrukcja obsługi

Typ produktu	Okap wyciągowy lub filtrujący (recyrkulacja)
Marka	Elica
Model	PRF0161680
Zastosowanie	Domowe i podobne (sklepy, biura, hotele, pokoje gościnne)
Zasilanie elektryczne	230 V ~ 50 Hz (wg tabliczki znamionowej)
Moc ssania	3 prędkości + Boost 1 (30 min) i Boost 2 (7 min)
Oświetlenie	LED, regulowana intensywność
Sterowanie	Dotykowe z motoryzowanym panelem ssącym (ekrany A i B)
Łączność	WiFi 2,4 GHz, aplikacja Elica Connect, polecenia głosowe
Filtry	Metalowy filtr przeciwtłuszczowy (zmywalny) + filtr z węglem aktywnym (zmywalny, opcjonalny)
Czyszczenie filtrów	Przeciwtłuszczowy: miesięcznie; Węglowy: co 2 miesiące (mycie w 65 °C, suszenie 10 min w 100 °C)
Średnica przewodu wylotowego	150 mm
Minimalna odległość od płyty grzewczej	400 mm (zalecane)
Wymiary (S x G x W)	Nie podano; typowa zabudowa: 60-90 cm x 50 cm x 30-50 cm
Waga	Nie podano; szacowana 15-25 kg
Bezpieczeństwo	Wyłączniki bezpieczeństwa, zatrzymanie silnika przy otwartym panelu, ochrona przed przepięciem
Instalacja	Wersja wyciągowa (przewód zewnętrzny) lub filtrująca (recyrkulacja wewnętrzna)
Gwarancja	Nie określono; standardowo 2-5 lat w zależności od kraju
Recykling	Zgodny z WEEE (Dyrektywa 2012/19/UE)

Często zadawane pytania - PRF0161680 ELICA

Jak zainstalować okap Elica PRF0161680 ?

Instalację powinien wykonać wykwalifikowany technik. Zachowaj minimalną odległość 400 mm nad płytą grzewczą. W wersji wyciągowej użyj przewodu wylotowego o średnicy 150 mm (nie dołączonego). W wersji filtrującej zamontuj filtr z węglem aktywnym (sprzedawany osobno). Sprawdź, czy zasilanie elektryczne odpowiada tabliczce znamionowej.

Jak skonfigurować WiFi i używać aplikacji Elica Connect ?

Aby skonfigurować WiFi, naciśnij około 2 sekund przycisk P3 (WiFi) gdy okap jest wyłączony. Następnie postępuj zgodnie z instrukcjami aplikacji Elica Connect. Po połączeniu możesz sterować okapem zdalnie i używać poleceń głosowych. Aby zresetować WiFi, naciśnij P3 przez 6 sekund.

Jak czyścić filtry okapu ?

Metalowy filtr przeciwtłuszczowy należy czyścić raz w miesiącu ręcznie neutralnym detergentem lub w zmywarce (szybki cykl, niska temperatura). Filtr z węglem aktywnym (jeśli jest) myje się co dwa miesiące w 65 °C w zmywarce lub ręcznie, a następnie suszy 10 minut w 100 °C w piekarniku. Wymieniaj wkład co 3 lata.

Co zrobić, jeśli okap nie włącza się ?

Sprawdź, czy okap jest podłączony i czy zasilanie jest aktywne. Upewnij się, że panel ssący jest całkowicie otwarty (sterowanie jest wyłączone, gdy jest zamknięty lub w ruchu). Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak zresetować wskaźnik nasycenia filtrów ?

Gdy okap jest wyłączony, naciśnij i przytrzymaj jednocześnie przyciski T3 i T2. W przypadku filtra przeciwtłuszczowego (wskaźniki migają razem) naciśnij T2, aby wyłączyć, lub T3, aby włączyć. W przypadku filtra węglowego (wskaźniki migają naprzemiennie) wykonaj drugie długie naciśnięcie T3+T2, a następnie naciśnij odpowiedni przycisk. Trzecie długie naciśnięcie opuszcza menu.

Jaka jest minimalna odległość między okapem a płytą grzewczą ?

Zalecana odległość wynosi co najmniej 400 mm (65 cm dla metalowej skrzynki z elektroniką w stosunku do płyty gazowej). Zachowaj wystarczającą wysokość, aby umożliwić pełne otwarcie panelu ssącego.

Czy mogę używać okapu bez przewodu wylotowego ?

Tak, możesz używać okapu w wersji filtrującej (recyrkulacja wewnętrzna). W tym celu należy zamontować filtr z węglem aktywnym (nie dołączony). Oczyszczone powietrze jest zawracane do kuchni przez przewód z boku szafki. Wyjmij filtr węglowy do wersji wyciągowej.

Jak wymienić żarówki LED w okapie ?

Okap jest wyposażony we wbudowane oświetlenie LED. W przypadku awarii skontaktuj się z autoryzowanym centrum serwisowym Elica w celu wymiany. Nie próbuj wymieniać LED samodzielnie, ponieważ wymaga to umiejętności technicznych.

Czy okap jest kompatybilny z asystentami głosowymi ?

Tak, za pomocą aplikacji Elica Connect możesz sterować okapem za pomocą poleceń głosowych (kompatybilność z Alexa, Asystent Google itp.). Sprawdź aplikację, aby uzyskać pełną listę obsługiwanych asystentów.

Co oznaczają migające wskaźniki L1 ?

Jeśli wskaźniki L1 migają wszystkie razem, oznacza to, że filtr przeciwtłuszczowy wymaga czyszczenia. Jeśli migają naprzemiennie (jeden po drugim), oznacza to, że filtr z węglem aktywnym wymaga konserwacji lub wymiany. Sygnał pojawia się w ciągu pierwszych 10 sekund po włączeniu.

INSTRUKCJA OBSŁUGI PRF0161680 ELICA

PL Instrukcja montażu i obsługi

PL, Pobierz APLIKACJĘ ELICA CONNECT, aby uzyskać dostęp do wszystkich zalet związanych z połączeniem produktu.

Postępuj zgodnie z instrukcjami wskazanymi w ulotce dołączonej do produktu.

RU *Załaduj aplikację APP ELICA CONNECT, aby uzyskać dostęp do wszystkich korzyści, jakie daje połączenie twojego urządzenia.

Postępuj zgodnie z instrukcjami na ulotce dołączonej do urządzenia.

Odkryj w APLIKACJI ELICA CONNECT, z którymi asystentami głosowymi jest kompatybilny Twój okap.

RU "Twój okap ELICA można sterować za pomocą poleceń głosowych. Dowiedz się w aplikacji APP ELICA CONNECT, które asystenty głosowe są kompatybilne z Twoim okapem.

PL - Instrukcja montażu i obsługi

Przy przygotowywaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem (^(*)) są dodatkowymi akcesoriami dostarczonymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwacji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównych bezpieczników pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawic roboczych.
• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej, lub pozbawione doświadczenia i niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją zagrożenia z nim związane. Dzieci powinny być pilnowane, aby nie

bawiły się urządzeniem.

• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci pozostawione bez opieki. Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnątrz, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC). Należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany i czyszczenia filtrów może spowodować ryzyko powstania pożaru. Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy go unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów,

należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.

• Zasysane powietrze nie może być przekazane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazów lub innych paliw. UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenia natury elektrycznej.
• Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwe wymiary i rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości skontaktować się z odpowiednim autoryzowanym centrum obsługi lub z wykwalifikowanym personelem. UWAGA! Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uaktywnia się automatycznie.

Podłączenia elektryczne

Podłączenie okapu do sieci elektrycznej powinno być zawsze wykonane przez wykwalifikowany i wyspecjalizowany personel techniczny.

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony w wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji.

Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu, również po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwia całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

UWAGA! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Instalacja okapu

Jeżeli w instrukcji instalowania kuchni gazowej podana jest odległość, należy dostosować się do takich wskazań.

Adnotacja: Instalacja musi być wykonana w taki sposób, aby zapewniony był dostęp do okapu oraz elementów elektronicznych w wypadku ewentualnych interwencji obsługi technicznej.

Uwaga: długość kabla podłączającego zdalny silnik do okapu

wynosi 3 m

Uwaga! Nie przycinać kabla zasilającego okapu z silnikiem, aby nie stracić prawa do gwarancji.

Podczas przemieszczania okapu nie kłaść rąk w zasięgu wyjmowanego panelu ssącego (wózka).

Okap jest wyposażony w wyłączniki bezpieczeństwa blokujące funkcjonowanie w przypadku odłączenia przedniego panelu filtrów.

W celu stałego polepszania produktów, producent zastrzega sobie prawo do wprowadzania zmian dotyczących właściwości technicznych, funkcjonalnych lub estetycznych wynikających z postępu technicznego. W modelu wyposażonym w zewnętrzny silnik, aby okap mógł normalnie funkcjonować, należy użyć modułu ssącego (silnika zewnętrznego) tego samego producenta.

W trakcie montażu należy pamiętać o tym, aby zachować minimalną odległość 400 mm między blatem roboczym a ewentualnymi komponentami umieszczonymi nad okapem. Zapobiega to uszkodzeniu ruchomego panelu ssącego w górę (otwarcie) i w dół (zamknięcie) tak, aby ułatwić dostęp do sterowania okapu umieszczonego na panelu.

OSTRZEŻENIE: Należy umieścić metalową puszkę zawierającą komponenty elektroniczne w odległości nie mniejszej niż 65 cm od płaszczyzny gotowania, a w każdym razie w odległości 65 cm od punktu zasysania okapu.

ZALECENIE: Zaleca się zainstalowanie metalowej puszki z elektronicznymi komponentami co najmniej 10 cm od podłoża i w odpowiedniej odległości od wszystkich źródeł ciepła (np. bok piekarnika lub płyta grzewcza).

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC - UK SI 2013 No.3113 w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji nieodwracalnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019. Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go włączone przez kilka minut po zakończeniu gotowania. Zwiększać obroty tylko w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry tłuszczu, aby utrzymać dobrą wydajność filtra tłuszczu. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) lub jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łącznikowego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łącznikowego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji, należy zainstalować filtr węglowy.

Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

Uwaga: Powietrze odzyskane przez filtry węglowe jest z powrotem wprowadzane do kuchni przez kanał wentylacyjny znajdujący się z boku mebla.

Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wymaganym.

Instalacja okapu

Sprawdzić, czy żaden komponent nie jest uszkodzony; w innym razie skontaktować się z sprzedawcą i nie przystępować do montażu. Ponadto, należy uważnie przeczytać poniższe wskazówki.

• Przewód odprowadzania powietrza nie powinien być dłuższy niż 5 metrów.
• Unikać zaginania przewodów, gdyż każde zagięcie zmniejsza skuteczność zasysania w wymiarze 1 metra. (np.: jeśli są obecne dwa kolanka pod kątem 90°, długość przewodu nie powinna przekraczać 3 metrów długości).
• Unikać nagłych zmian kierunku prowadzenia przewodów.
• Stosować przewód o stałej średnicy 150 mm na całej długości.
• Stosować materiał spełniający wymagania normatywne.
• W braku przestrzegania powyższych instrukcji produkt nie będzie spełniał wymagań dotyczących wydajności lub hałaśliwości, jak również nastąpi utrata praw gwarancyjnych.
• Przed wykonaniem otworu sprawdzić, czy na wewnętrznej ścianie mebla, w strefie umieszczenia okapu, nie jest obecny stelaż mebla lub inne szczegóły, które mogłyby stworzyć problemy podczas montażu. Sprawdzić, czy gabaryty okapu i płaszczyzny gotowania są kompatybilne z meblem i czy montaż może być prawidłowo przeprowadzony.
• Przed założeniem śrub do mebla należy się upewnić, że okap jest w pozycji prostopadłej do płaszczyzny roboczej.

Montaż panelu

(tylko w przypadku modeli, do których panel nie jest dostarczany na okapie)

UWAGA!

Instalacji może dokonać wyłącznie wykwalifikowany instalator. DO INSTALATORA: odpowiedzialność za montaż okapu, włącznie z weryfikacją zgodności zestawu do mocowania ewentualnie wchodzącego w skład produktu, spoczywa tylko i wyłącznie na instalatorze. Tytułem przykładu, nie wyczerpując tematu, przystawiono poniżej niektóre wskazówki użyteczne dla instalatora:

• zastosować PANEL ognioodporny (zgodnie z art. 30 normy PN-EN 60335-2-31), dostosowany do warunków eksploatacyjnych pod względem temperatury (co najmniej 80°C) i wilgotności (co najmniej 93%) osiąganych podczas stosowania;
• całkowity ciężar zastosowanego PANELU NIE PRZEKRACZA 1,5 kg;
• przymocować PANEL do okapu używając punktów mocowania. Skonsultować odpowiednie ilustracje odnoszące się do montażu panelu nie dostarczonego z okapem.
• do mocowania PANELU używać stosownych elementów mechanicznych (niewchodzących w skład zestawu montażowego). Firma Elica nie ponosi odpowiedzialności za szkody osobowe lub rzeczowe spowodowane niewłaściwą instalacją płyt gipsowo-kartonowych i/lub produktu.

Elica Connect

Okap jest wyposażony w funkcję WiFi umożliwiającą zdalne połączenie za pomocą aplikacji Elica Connect. Minimalne wymagania systemowe:

• Bezprzewodowy router WiFi 2,4GHz b/g/n
• Smartfon Android lub iOS. Sprawdź w store, czy aplikacja jest zgodna z wersją systemu operacyjnego smartfona.

Uwaga: Producent, firma ELICA deklaruje, że niniejszy model urządzenia domowego z modułem radiowym WiFi jest zgodny z Dyrektywą 2014/53/UE.

Urządzenie radiowe pracuje w paśmie częstotliwości ISM z 2,4 GHz, maksymalna moc nadawanej częstotliwości radiowej nie przekracza 20 dBm (e.i.r.p.).

Ostrzeżenia:

• Ochrona danych. Dane, które odbiera podłączone urządzenia, są gromadzone w celu umożliwienia korzystania ze wszystkich usług podłączonego artykułu gospodarstwa domowego. Dodatkowe informacje na temat sposobu przetwarzania zebranych danych oraz polityki prywatności można znaleźć na stronie www.elica.com. Dostępność w krajach. Usługa Elica Connect jest dostępna w określonych krajach. Więcej informacji na ten temat można znaleźć w dedykowanej sekcji na stronie internetowej www.elica.com.
• Przyszłe zmiany. Firma Elica zastrzega sobie prawo do wprowadzenia wszelkich zmian, które uzna za przydatne w celu ulepszenia usługi Elica Connect. W związku z tym opisy zawarte w niniejszej instrukcji nie są wiążące i mają charakter przykładowy.

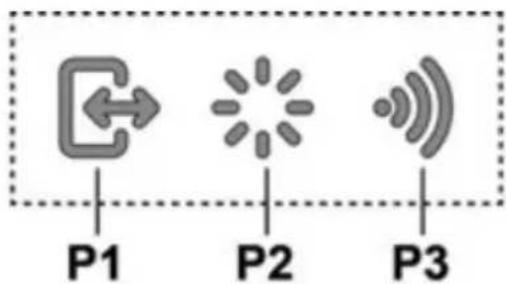

Działanie okapu Wyświetlacz poleceń A

P1. Przycisk otwierania/zamykania panelu zasysania. P2. Przycisk oświetlenia ON/OFF P3. Przycisk połączenia WiFi

P1. Przycisk otwierania/zamykania panelu zasysania Jeśli panel jest ZAMKNIĘTY, wciśnięcie przycisku P1 powoduje włączenie okapu, a panel zasysania podnosi się. Taka czynność umożliwia również dostęp do wyświetlacza poleceń B, który zarządza silnikiem i oświetleniem.

Jeśli panel jest OTWARTY, wciśnięcie przycisku P1 powoduje wyłączenie okapu i zamknięcie panelu zasysania. Taka czynność powoduje natychmiastowe wyłączenie wszystkich aktywnych funkcji silnika i oświetlenia.

Uwaga: Z zamkniętym lub ruchomym panelem, wyświetlacz poleceń B jest nieaktywny. Gdy panel jest całkowicie otwarty, można użyć wyświetlacza B.

P2. Przycisk oświetlenia ON/OFF

Jeśli panel jest ZAMKNIĘTY, wciśnięcie przycisku P2 powoduje włączenie okapu, panel zasysania podnosi się, a oświetlenie włącza się dopiero po całkowitym otwarciu.

Jeśli panel jest OTWARTY, można zarządzać tylko włączaniem i wyłączaniem oświetlenia okapu.

Uwaga: Przycisk oświetlenia P2 nie zarządza ściemnianiem oświetlenia i wyłączaniem okapu.

P3. Przycisk WiFi

• Konfiguracja WiFi: jeśli funkcja WiFi nie jest skonfigurowana, należy wcisnąć i przytrzymać przycisk około 2 sekundy, aby przejść do trybu konfiguracji WiFi i postępować zgodnie z instrukcjami aplikacji, aby przeprowadzić procedurę. Podczas procesu konfiguracji przycisk podświetla się, wskazując stan połączenia (patrz tabela stanu WiFi)

Aby przerwać procedurę konfiguracji WiFi, wciśnij na około 2 sekundy, gdy przycisk szybko miga.

Po skonfigurowaniu funkcji WiFi, jeśli chce się ją zmienić, należy wcisnąć na około 6 sekund, aby wyresetować parametry WiFi (przycisk zgaśnie) i powtórzyć procedurę konfiguracji.

• Aktywacja/dezaktywacja WiFi: po zakończeniu konfiguracji można dezaktywować/aktywować funkcję WiFi. Wcisnąć i przytrzymać przycisk około 2 sekundy, aby dezaktywować/aktywować funkcję WiFi. Dezaktywacja tej funkcji nie powoduje utraty parametrów WiFi.

Tabela stanu WiFi

Przycisk WiFi	Stan połaczenia urzadzenia
Światto wylączone	WiFi nie jest skonfigurowana lub jest wylączona
Światto state wylączone	Połaczenia WiFi aktywnie
Światto szybko migajace	Próba połaczenia z routerem WiFi
Światto powolmi migajace	Próba połaczenia z cloud Elica
Światto wylączone z krótkim migajczym swiatlem	Odbior zdalné golecenia (np. wylączenia silnika lub oświetlenia)

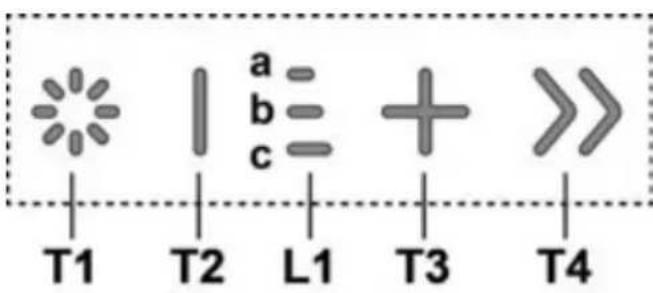

Wyświetlacz Polecen B

T1. Przycisk oświetlenia ON/OFF T2. Przycisk zmniejszania prędkości zasysania / wyłączania silnika

L1. LED sygnalizacji aktywnej prędkości

T3. Przycisk włączenia silnika / zwiększania prędkości zasysania

T4. Przycisk funkcji „BOOST" - intensywne prędkości -

T1: Przycisk oświetlenia ON/OFF

do włączania i wyłączania oświetlenia.

Wciskając na dłuższą chwilę przycisk T1 można

zwiększyć/zmniejszyć natężenie światła.

T2: Przycisk zmniejszania prędkości / wyłączania silnika

wciskać, aby zmniejszyć moc zasysania, aż do momentu wyłączenia okapu.

wcisnąć i przytrzymać, aby bezpośrednio wyłączyć okap.

L1: dioda sygnalizująca aktywną prędkość

środkowe diody LED podświetlają się w zależności od

aktywnej/używanej prędkości zasysania:

1 prędkość - podświetla się dioda a

2 prędkość - podświetlają się diody a+b

3 prędkość - podświetlają się diody a + b + c

T3: Przycisk zwiększania prędkości

wcisnąć, aby włączyć okap

wcisnąć, aby zwiększyć moc zasysania.

T4: Przycisk funkcji „BOOST" - intensywne prędkości. Wcisnąć T4, aby uaktywnić intensywną prędkość zasysania „BOOST 1", która trwa tylko czasowo przez 30 minut

takie wydłużenie czasu funkcji zostało stworzone w celu zagwarantowania wystarczającego czasu pieczenia w przypadku dużej ilości oparów

Uwaga: po upływie 30 minut, okap powróci do ustawionej wcześniej prędkości zasysania ***

gdy silnik jest włączony w funkcji „BOOST 1", jeszcze raz wcisnąć T4 aby uaktywnić tryb intensywnego zasysania „BOOST 2", który trwa przez 7 minut

Uwaga: po upływie 7 minut, okap powróci do ustawionej wcześniej prędkości zasysania ***

Uwaga: jeśli jeszcze raz wciśniesz T4, w ciągu trwania tych 7 minut, powróci do ustawionej poprzednio prędkości zasysania ***

gdy funkcje „BOOST1" i „BOOST2" są aktywne, wciśnijcie:

T2 spowoduje powrót do ustawionej wcześniej prędkości ***

T3 spowoduje powrót do 3-ej prędkości zasysania

*** poprzednia prędkość zasysania będzie wyświetlana za pomocą sygnalizacji LED L1

jeśli ustawi się intensywną prędkość bezpośrednio na wyłączonym okapie, po upływie ustawionego czasu silnik wyłączy się.

Podczas stosowania funkcji „BOOST" miga symbol T4

( „BOOST 1" : białe światło - „BOOST 2" : niebieskie światło)

Wskaźniki nasycenia filtrów

W regularnych odstępach czasu, okap wskazuje konieczność przeprowadzenia konserwacji filtrów.

LED L1 (a-b-c) jest włączona i miga (wszystkie kontrolki migają razem): przypomnieć o konserwacji filtra przeciwtłuszczowego.

LED L1 (a-b-c) jest włączona zamiennie (kontrolki włączają się kolejno): przypomnieć o konserwacji filtra węglowego

Uwaga: Sygnalizacja o nasyceniu filtrów jest wskazywana przez pierwsze 10 sekund od włączenia okapu: należy zresetować wskaźniki nasycenia w ciągu takiego okresu.

Reset wskaźników nasycenia filtrów:

Dłuższe wciśnięcie przycisku T3

LED L1 (a-b-c) włącza się i gaśnie (w zależności od typu resetowanego filtra, LED migają razem lub włączają się kolejno); następuje emisja sygnału dźwiękowego, potwierdzającego prawidłowe przeprowadzenie resetowania.

Aktywacja wskaźnika nasycenia filtrów

Uwaga: tę czynność należy przeprowadzać, gdy okap jest wyłączony.

• Filtr przeciwtłuszczowy

Zazwyczaj taki wskaźnik jest aktywny

1. dłuższe wciśnięcie przycisków T3 i T2

jeżeli wskaźnik jest aktywny, włączy się przycisk T3; wcisnąć przycisk T2, aby dezaktywować. Jeżeli wskaźnik jest wyłączony, włączy się przycisk T2; wcisnąć przycisk T3, aby uaktywnić.

• Filtr węglowy

Zazwyczaj ten wskaźnik jest nieaktywny

2. dłuższe wciśnięcie przycisków T3 i T2

jeżeli wskaźnik jest aktywny, włączy się przycisk T3; wcisnąć przycisk T2, aby dezaktywować. Jeżeli wskaźnik jest wyłączony, włączy się przycisk T2; wcisnąć przycisk T3, aby uaktywnić.

Uwaga: 3. dłuższe wciśnięcie przycisków T3 i T2 wychodzi się z menu ustawień.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów – jeśli wasz model okapu posiada wskaźnik – informuje o konieczności ich wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmieniają się jego charakterystyczne cechy filtrujące.

Przy montowaniu i rozmontowaniu filtrów tłuszczowych oraz filtrów na węgiel należy zastosować wciągarkę wysuwającą się z okapu w pozycji otwartej.

Następnie, usunąć przedni panel, popychając równocześnie górną część na całej długości.

Panel odchyla się w przód, udostępniając filtr tłuszczowy.

Rys. 18-21

Filtr na węgiel (tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy nadający się do mycia

Filtr węglowy musi być myty co dwa miesiące (lub, gdy system odczytujący nasycenie filtra wskaże taką konieczność - jeśli taki system wchodzi w stan wyposażenia posiadanego okapu) ciepłą wodą z dodatkiem odpowiednich detergentów lub w zmywarce w temperaturze 65°C (w przypadku mycia w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń wewnątrz).

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić filtra, a następnie umieścić filtr w piekarniku na 10 minut w temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia uszkodzenia materiału.

Po wyjęciu filtra tłuszczowego, założyć filtry węglowe (nie wchodzi w skład wyposażenia).

Wymiana lampek

Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

Aby wymienić lampy, należy skontaktować się z autoryzowanym centrum obsługi w sprawie części zamiennych.
