MANUALE UTENTE PRF0161680 ELICA

IT Istruzioni di montaggio e d'uso

IT "Scarica la App ELICA CONNECT per accedere a tutti ivantaggi del loro prodotto connesso.

Segui le istruzioni riportate nel foglio illustrativo applicativo sul prodotto*

IT "E' possible controllare la tua cappa Elica tramite comandi vocali.

Scopri nella APP ELICA CONNECT con quali assistenti vocabali la tua cappa è compatibile.

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può essere estetiche differenti rispetto a quando illustrato nei disegni di quello libretto, comunique le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

• E' importante conservare tutti i manuali che arrivapagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolari contrassegnati con il symbolo "(*)" sono accessori opzionali forniti solo in alcuni modelli o particolari non forniti, da acquistare.

Avvertenze

• Prima di qualsi asi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

• Per tutte le operazioni di installmente e manutenzione utilizzare quanti da lavoro.

• L'apparecchio既可以 essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorvegianza.

• Il locale deve disponre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.

• La cappa va frequently pulita via internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicatoro nella sezione manutenzione /sostituzione lampada di quello manuale.

L'impiego di fiamma libera è dannioso ai filtri e più dar luogo ad incendi, pertanto delve essere evitato in agli caso.

La frittura deve essere fattato controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
- Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da appearecchi a combustione di gas o di altri combustibili.

ATTENZIONE! La mancata installazione di viti e dispositivi di

fissaggio in conformità di queste istruzioni cui lo sono comporte rischi di natura elettrica.

• Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Mai utilizzato la cappa alla griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamenteindicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'infallazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE! Non utilizzato con un programmatore, timer, telecomando separato o qualsiasti altri dispositivo che si attiva automaticamente.

Collegamento Elettrico

L'allaccimento della cappa alla rete elettrica deve essere effettuato da personale tecnico qualificato especializzato.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ndedeppo l'infallazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ndecco后再o installazione, applicare un

interrupte bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installmente.

ATTENZIONE! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Installazione

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza magiore, bisogna tenerneconto.

Note: l'installazione deve essere eseguita in modo che sua sempre garantita l'accessibilità della cappa e dei componenti elettronici per eventuali interventi in assistenza tecnia. Nota: Il cavo che connette il motore remoto alla cappa ha una lunghezza di 3 mt.

Attenzione! Non tagliare il cavo di collegamento tra cappa e motore per non perdere il diritto alla garanzia.

Durante la movimentazione della cappa non posizionare le mani nel raggio di azione del pannello di aspirazione (carrello) estraibile

La cappa è provvista di erruttori di sicurezza che inibiscono il funzionamento quando viene sganciato il pannello anteriore filtri.

Nell'intento costante di migliorare i nostri prodotti, ci riserviamo il diritto di apportare alle loro caratteristiche tecniche, funzionali o estetiche tutte le modifiche derivanti alla loro evoluzione. Nel caso di versione con motore esterno, per il normale funzionamento della cappa è necessario utilizzato un gruppo aspirante (motore esterno) della stessa casa produttrice.

Nell'installazione del prodotto, si consiglia di mantenere una distanza minima di 400mm tra il piano di lavoro ed eventuali componenti posti al di sopra della cappa.

Questo per renderere priva di ostacoli la corsa versuso l'alto (apertura) e verso il basso (chiusura) del pannello di aspirazione, e per agevolare l'accesso ai comandi della cappa posti sul pannello.

AVVERTimento: Posizione la scatola metallica contente i componenti elettronici ad una distanza non inferiore a 65 cm dal piano cottura a gas o comunque a 65 cm dal punto di aspirazione della cappa.

RACCOMANDAZIONE: Vi raccomandiamo di installare la scatola metallica contente i componenti elettronici almeno a 10 cm dal suolo e ad una distanza sufficiente da tutte le fonti di calore (es: lato di unorno, o piano cottura).

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparentcchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziata a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti ancche dello termine della cottura. Augmente la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il systema di riduzione degli odori, sostuire, quando è necessario, il/il filtrato/ir carbone. Per Maintainere ben efficente il filtrato del grasso, pulirlo in caso di necessità. Per ottimIZare l'efficienza e minimizzare i rumori, utilizzato il diametro massimo del systema di canalizzazione indicato in quello manuale.

Utilizzazione

La cappa è realizizzata per essere utilizzata in versione aspirante ad evacuatione esterna o filtrante a ricircolo interno.

Versione aspirante

I vapore vengono evacuiati verso l'esterno tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato. Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtering a carbone, quello/ideve/devono essere rimioso/i.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare unsystema di filtraggio aggiuntivo a base di carboni attivi.

Note: L'aria riciclata attaverso i filtri carbone viene riniata nella cucina attaverso un condotto che convoglia l'aria su un lato del mobile.

I modelli nella motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non formita).

Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione.

Montaggio

Prima di procedere nell'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati, in caso contrario contattare il rivenditore e non proseguire con l'installazione. Inoltre leggere attendamente tutte le istruzioni di seguito riportate.

• Utilizzare un tubo di evacuationa aria che abbia la lunghezza massima non superiore a 5 metri.
• Limitare il numero di curve nella canalizzazione poiché agli curva riduce l'efficienza di aspirazione equiparata a 1 metro lineare. (Es: se si utilizzato n°2 curve a 90^ , la lunghezza della canalizzazione non dovrebbe superare i 3 metri di lunghezza).
• Evitare cambiamenti drastici di direzione.
• Utilizzato un condotto con diametro da 150mm costante per tutte la lunghezza.
• Utilizzare un condotto di materiale approvato normativamente.
  Per il mancato rispetto delle precedenti istruzioni la ditta

fornitrice non rispondere per problemi di portata o rumorosità e nessuna garanzia sare prestata.

• Prima di effettuire il foro controllare che nella parte interna del mobile, in corrispondenza della zona di alloggio della cappa, non sua presente la struttura del mobile o altri particolari che potrebbero create problemi per la corretta installatione. Verificare che gli ingombri della cappa e del piano cottura siano compatibili con il mobile e quindi sua fattibile l'installazione.
• Prima di inseire le viti nel mobile assicurarsi che il prodotto sia perfettamente perpendicolare al piano di lavoro.

Montaggio Pannello

(solo per modelli dove il pannello non viene fornito nella cappa)

ATTENZIONE!

l'installazione va eseguita esclusivamente da installatori qualiati. PER L'INSTALLATORE: la responsabilità per l'installazione della cappa, inclua la verifica della conformità del kit di fissaggio eventualmente incluso nel prodotto, resta ad esclusivo carico dell'installatore. Di seguito, a titolo esemplificativo e non estaustivo, alcuneindicazioni utili all'installatore:

• utilizzare un tipo di PANNELLO ignifugo (conforme all'art. 30 della IEC/EN 60335-2-31), adatto alle condizioni operative di temperatura (almeno 80^ ) e umidità (almeno 93% ) raggiunte in applicazione;
• peso totale del PANELLO utilizzato non superiore ai 1,5 kg;
• fissare il PANNELLO alla cappa attraverso i punti di fissaggio. Vedere le illustrazioni dedicate al montaggio del pannello non fornito nella cappa.
• per il fissaggio del PANNELLO utilizzato componenti meccanici idonei (non inclusi nel kit di montaggio). Elica declina agli responsabilità per anni a persone o cose derivanti da una incorretta installazione del cartongesso e/o del prodotto.

Elica Connect

La cappa è dotata di funzionalità WiFi per la connessione remotatramite l'app Elica Connect. Requisiti minimi diistema:

• Router wireless 2.4GHz WiFi b/g/n
• Smartphone Android o iOS. Verificare sugli store la compatibilità dell'app con la versione del sistema operativo del proprio smartphone.

Note: Il fabbricante ELICA dichiarare che questo modello di elettrodomestico con apparecchiatura radio modulo WiFi è conforme alla direttiva 2014/53/UE. L'apparecchiatura radio opera nella banda di frequenza ISM a 2.4GHz, la massima potenza a radiofrequenza trasmessa non eccede 20 dBm (e.i.r.p.).

Avvertenze:

• Tutela dei dati. I dati che l'apparecchio connesso rileva sono raccolti per consentire l'utilizzo di tutti i servizi dell'elettrodomestico connesso. Ulteri informazioni sulle modalità del trattamento dei dati raccolti e sulla informativa privacy sono disponibili sul site www.elica.com.
• Disponibilità nei paesi. Il servizio Elica Connect è disponibile in specifici paesi. Per ulteriori informazioni visitare la sezione dedicata del site www.elica.com.
• Modifiche future. Elica si riserva di apportare tutte le modifiche che riterrà utili al miglioramento del servizio Elica Connect. Di seguenza le descrizioni contenate in questo manuale non sono impegnative ed hanno un valoreindicativo.

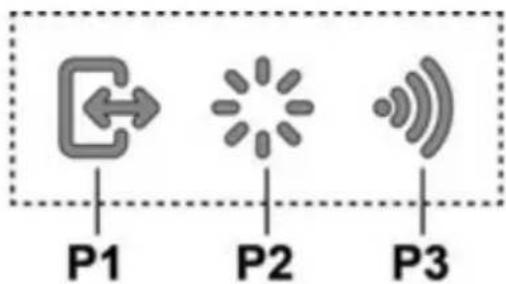

Funzionamento Display Comandi A

P1. Tasto aperture/chiusura pannello aspirazione.
P2. Tasto luce ON/OFF
P3. Tasto connessione WiFi

P1. Tasto aperture/chiusura pannello aspirazione

Se il pannello è CHIUSO, con una pressione del tasto P1, la cappa si accenderà, e si alzerà il pannello di aspirazione. Questa operazione darà anche accesso al display comandi B, che gestisce motore e illuminazione.

Se il pannello è APERTO, con una pressione del tasto P1, si spegnerà la cappa, quello farà chiude il pannello di aspirazione. Questa operazione, arresta immediatamente tutte le funzioni attive di motore ed illuminazione.

Nota: Con il pannello chiuso o in movimento, il display comandi B rimarrà disattivato. Quando il pannello sare completingamente aperto sare possibile utilizzare il display B.

P2. Tasto luce ON/OFF

Se il pannello è CHIUSO, con una pressione del tasto P2, la cappa si accenderà, si alzerà il pannello di aspirazione e le lui si accenderanno solo alla completenessa aperture del cassetto. Se il pannello è APERTO, si potranno gestire solamente accensione e spegnimento delle lui della cappa.

Nota: Il tasting P2 non gestisce la Dimmerazione delle Lucie e non gestisce lo spegnimento alla cappa.

P3. Tasto WiFi

• Configurazione WiFi: se la funzionalità WiFi non è configurata, premere per circa 2 secondi per entrare in modalità configurazione WiFi e seguire le istruzioni sulla App per completare la procedura.
  Durante la procedura di configurazione il tasto si illuminaindicando lo stato della connettività (vedi Tabella stato WiFi)

Per interrompere la procedura di configurazione WiFi, premere per circa 2 secondi quando il tasting è accesso a luce pulsante velocze.

Una volta configurata la funzionalità WiFi, se si desidera modificarla premere per circa 6 secondi per resettare i parametri WiFi (il tasting si spegne) e ripetere la procedura di configurazione.

• Attivazione/disattivazione WiFi: dopo aver effettuito la configurazione, è possibile disattivare/attivare la funzionalità WiFi. Premere per circa 2 secondi per disattivare/attivare la funzionalità WiFi. La disattivazione della funzionalità non comporta la perdita dei parametri WiFi.

Tabella stato WiFi

Tasto WiFi	Stato connessione disposativo
Luce spenta	WiFi non configurato o spento
Luce accesa fissa	WiFi connesso
Luce pulsante veloce	Tentativo di connessione al router WiFi
Luce pulsante lento	Tentativo di connessione al cloud Elica
Luce accesa con breve luce pulsante	Ricezione di un lavoro da remoto (es. accensione motore o luce)

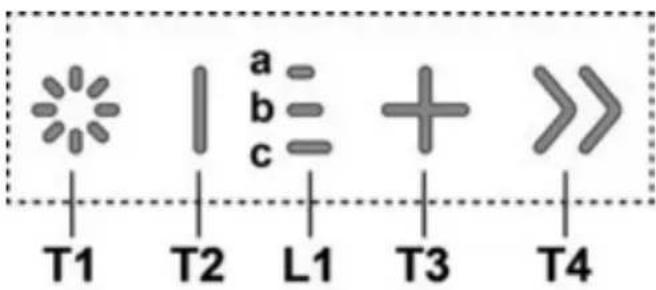

Display Comandi B

T1. Taste luce ON/OFF
T2. Tasto Decremento velocità di aspirazione / Spegnimento motore
L1. Led di segnalazione velocità attiva

T3. Tasto Accensione motore / Incremento velocità di aspirazione

T4. Tasto funzione "BOOST" - velocità intensive -

T1: Tasto luce ON/OFF

per accendere e spegnere la luce.

Con una pressione prolongata del tasto T1 è possibile aumentare / diminuire l'intensità della luce.

T2: Tasto decremento velocità / Spegnimento motore premere per diminuire la potenza di aspirazione, fino allo spegnimento della cappa.

premere e mantenere premuto per spegnere direttamente la cappa.

L1: Led di segnalazione velocità attiva

i LED centrali si illuminano in base alla velocità di aspirazione attiva/utilizzata;

1 velocità si accenderà il led a
2 velocità si accenderanno i led a + b
3 velocità si accenderanno i led a + b + c

T3: Tasto incremento velocità

premere per accendere la cappa
premere per incrementare la potenza di aspirazione.

T4: Tasto funzione "BOOST" - velocità intensive - premere T4 per attivare la velocità di aspirazione inten "BOOST 1", temporizzata per 30 minuti

questa temporizzazione prolungata è stata concepita per garantire un tempo utile per cotture ad alto contento di fumi

Nota: trascorsi i 30 minuti, la cappa tornerà alla velocità di aspirazione precedentamente impostata ***

da motore acceso in "BOOST 1", premere ancora T4 per attivare la velocità di aspirazione intensiva "BOOST 2", temporizzata per 7 minuti

Nota: trascorsi i 7 minuti, la cappa tornerà alla velocità di aspirazione precedentemente impostata ***

Nota : premendo Ancora T4, durante i 7 minuti, si torna alla velocità di aspirazione precedentemente impostata ***

durante le funzioni "BOOST1" e "BOOST2" attive, premendo :

T2 si torna alla velocità di aspirazione precedentamente impostata ***

T3 si torna in 3^ velocità di aspirazione.

*** la velocità di aspirazione precedente rimane visualizzabile tramite i LED di segnalazione L1

se si è impostata la velocità intensiva direttamente da cappa spenta, al termine della temporizzazione il motore si spegne.

Durante l'utilizzo delle funzioni "BOOST" il symbolo T4 lampeggia

(“BOOST 1”: luce bianca - “BOOST 2”: luce blu)

Indicatori di Saturazione filtri

Ad intervalli regolari la cappa segnala la necessità di eseguire la manutenzione dei filtri.

LED L1 (a-b-c) acceso a luce lampeggiante (tutte le spi luminose lampeggiano insieme): eseguire la manutenzione del filtro grassi.

LED L1 (a-b-c) acceso a luce alternata (le spiè luminose si accendono in sequenza): eseguire la manutenzione del filtrò carbone attivo

Nota: La segnalazione di saturazione dei filtri è visible entro i primi 10 secondi dall'accensione della cappa, entro quello tempo va eseguito il reset degli indicatori di saturazione.

Reset indicatori saturazione filtri:

Pressione prolongata del tasting T3

LED L1 (a-b-c) si accende e si spegne (a seconda del tipo di filtering per cui si esgue il reset, le spie luminose lampeggiano insieme o si accendono in sequenza); verrà emesso un segnale acustico a conferma della corretta esecuzione del reset.

Attivazione indicatore saturazione filtri

Nota: Questa operazione va eseguita a cappa spenta.

• Filtro grassi

Questo indicatore è normalmente attivato

1^ pressione prolongata dei tasti T3 e T2

se l'indicatore è attivo si accende il tasto T3
premere il tasto T2, per disattivarlo
se l'indicatore è disattivato si accende il tasto T2
premere il tasto T3, per attivarlo

• Filtro carbone attivo

Questo indicatore è normalmente disattivato

2^ pressione prolongata dei tasti T3 e T2

se l'indicatore è attivo si accend il tasto T3
premere il tasto T2, per disattivarlo
se l'indicatore è disattivato si accende il tasto T2
premere il tasto T3, per attivarlo

Nota: 3^ pressione prolongata dei tasti T3 e T2 si esce dal menu impostazioni.

Manutenzione

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l'uso di prodotti contententi abrasivi. NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando ilsystema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Il montaggio e smontaggio dei filtri antigrasso e dei filtricarbone va effettuato con il carrello estraibile della cappa inposizione aperta.

Quindi rimuovere il pannello frontale tirando

contemporaneamente sulla parte superiore di agli lato. Il pannello ruota in avanti, liberando I'accesso ai filtri antigrasso.

Fig. 18-21

Filtro ai carboni attivi (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

Filtro ai carboni attivi lavabile

Il filtering al carbone più essere lavato agli due mesi (o quando ilsystema diindicazione di saturazione dei filtri - se previsto sulmodello in possesso- indica Questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo alla stoviglia all'interno).

Togliere l'acqua in effcco sono alla rovinare il filtr, dopodiché riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Dopo aver molto i filtri antigrasso, è possible insere i filtri carbone (non in dotazione).

Sostituzione Lampade

La cappa è dotata di un sistema di illuminazione basato sulla Tecnologia LED.

I LED garantisco una illuminazione ottimale, una durata fina a 10 volte maggiore delle lampade tradizzionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione delle lampade, contattare il centro autorizzato per i ricambi.

Jos tuulettimessa on hiilisuodattimet, ne on irrotettava.

Suodattava mali
