Vrsta izdelka	Odsesna ali filtrirna napa (recikliranje)
Znamka	Elica
Model	PRF0161680
Uporaba	Gospodinjska in podobno (trgovine, pisarne, hoteli, prenočišča)
Električno napajanje	230 V ~ 50 Hz (glede na tipsko ploščico)
Moč sesanja	3 hitrosti + Boost 1 (30 min) in Boost 2 (7 min)
Osvetlitev	LED, nastavljiva intenzivnost
Upravljanje	Na dotik z motoriziranim sesalnim panelom (zaslona A in B)
Povezljivost	WiFi 2,4 GHz, aplikacija Elica Connect, glasovno upravljanje
Filtri	Kovinski filter proti maščobi (pralen) + filter z aktivnim ogljem (pralen, opcijsko)
Čiščenje filtrov	Proti maščobi: mesečno; Oglje: vsaka 2 meseca (pranje pri 65 °C, sušenje 10 min pri 100 °C)
Premer odvodne cevi	150 mm
Najmanjša razdalja do kuhalne plošče	400 mm (priporočljivo)
Mere (Š x G x V)	Ni navedeno; tipična velikost: 60-90 cm x 50 cm x 30-50 cm
Teža	Ni navedeno; ocenjeno 15-25 kg
Varnost	Varnostna stikala, zaustavitev motorja ob odprtem panelu, zaščita pred prenapetostjo
Namestitev	Odsesna različica (zunanji kanal) ali filtrirna (notranje recikliranje)
Garancija	Ni navedeno; standardno 2-5 let glede na državo
Recikliranje	Skladno z DEEE (Direktiva 2012/19/EU)

Pogosto zastavljena vprašanja - PRF0161680 ELICA

Kako namestiti napo Elica PRF0161680?

Namestitev mora opraviti usposobljen tehnik. Upoštevajte najmanjšo razdaljo 400 mm nad kuhalno ploščo. Za odsesno različico uporabite odvodno cev premera 150 mm (ni priložena). Za filtrirno različico namestite filter z aktivnim ogljem (prodaja se ločeno). Preverite, ali električno napajanje ustreza tipski ploščici.

Kako nastaviti WiFi in uporabljati aplikacijo Elica Connect?

Za nastavitev WiFi pritisnite približno 2 sekundi na tipko P3 (WiFi), ko je napa izklopljena. Nato sledite navodilom aplikacije Elica Connect. Ko je povezana, lahko napo upravljate na daljavo in uporabljate glasovno upravljanje. Za ponastavitev WiFi pritisnite 6 sekund na P3.

Kako očistiti filtre nape?

Kovinski filter proti maščobi je treba očistiti enkrat mesečno ročno z nevtralnim detergentom ali v pomivalnem stroju (hiter program, nizka temperatura). Filter z aktivnim ogljem (če je prisoten) se pere vsaka dva meseca pri 65 °C v pomivalnem stroju ali ročno, nato pa ga sušite 10 minut pri 100 °C v pečici. Vložek zamenjajte vsaka 3 leta.

Kaj storiti, če se napa ne vklopi?

Preverite, ali je napa priključena in ali je električno napajanje aktivno. Prepričajte se, da je sesalni panel popolnoma odprt (upravljanje je onemogočeno, ko je zaprt ali v gibanju). Če težava traja, se obrnite na servis.

Kako ponastaviti indikator nasičenosti filtrov?

Ko je napa izklopljena, istočasno dolgo pritisnite tipki T3 in T2. Za maščobni filter (indikatorji utripajo skupaj) pritisnite T2 za izklop ali T3 za vklop. Za ogljeni filter (indikatorji utripajo izmenično) ponovno dolgo pritisnite T3+T2, nato pritisnite ustrezno tipko. Tretji dolg pritisk zapusti meni.

Kakšna je najmanjša razdalja med napo in kuhalno ploščo?

Priporočena razdalja je najmanj 400 mm (65 cm za kovinsko ohišje z elektroniko glede na plinsko ploščo). Upoštevajte zadostno višino, da omogočite popolno odprtje sesalnega panela.

Ali lahko napo uporabljam brez odvodne cevi?

Da, napo lahko uporabljate v filtrirni različici (notranje recikliranje). Za to morate namestiti filter z aktivnim ogljem (ni priložen). Prečiščen zrak se vrne v kuhinjo skozi cev na strani omare. Za odsesno različico odstranite filter z aktivnim ogljem.

Kako zamenjati LED žarnice nape?

Napa je opremljena z vgrajeno LED osvetlitvijo. V primeru okvare se obrnite na pooblaščeni servis Elica za zamenjavo. Ne poskušajte sami zamenjati LED, saj to zahteva tehnično znanje.

Ali je napa združljiva z glasovnimi asistenti?

Da, prek aplikacije Elica Connect lahko napo upravljate z glasovnimi ukazi (združljivost z Alexa, Google Assistant itd.). Za celoten seznam podprtih asistentov si oglejte aplikacijo.

Kaj pomenijo utripajoče lučke L1?

Če lučke L1 utripajo vse skupaj, to pomeni, da je treba očistiti maščobni filter. Če utripajo izmenično (ena za drugo), to pomeni, da je treba filter z aktivnim ogljem vzdrževati ali zamenjati. Signal se pojavi v prvih 10 sekundah po vklopu.

NAVODILA ZA UPORABO PRF0161680 ELICA

Napa ima funkcijo brezžičnega omrežja za daljinsko povezovanje prek aplikacije Elica Connect. Minimalne sistemske zahteve:

• Brezžični usmerjevalnik 2,4 GHz, brezžično omrežje b/g/n
• Pametni telefon Android ali iOS. V trgovinah preverite združljivost aplikacije z različico operacijskega sistema vašega telefona.

Opomba: Proizvajalec ELICA izjavlja, da je ta model gospodinjskega aparata z radijsko opremo za modul brezžičnega omrežja v skladu z direktivo 2014/53/EU.

Radijska oprema deluje v frekvenčnem pasu ISM do 2,4 GHz, največja moč s preneseno radijsko frekvenco ne presega 20 dBm (efektivna sevana moč).

Opozorila:

Varstvo podatkov. Podatki, ki jih povezana naprava razkrije, se zbirajo za omogočanje uporabe vseh storitev povezanega gospodinjskega aparata. Najnovejše informacije o načinu obdelave zbranih podatkov in o zasebnosti so na voljo na strani www.elica.com. - Razpoložljivost v državah. Storitev Elica Connect je na voljo v določenih državah. Za najnovejše informacije obiščite namenski del strani www.elica.com. - Spremembe v prihodnosti. Elica si pridržuje pravico do vseh sprememb, za katere meni, da so potrebne za izboljšanje storitev Elica Connect. Zato opisi v tem priročniku niso zavezujoči in imajo informativno vrednost.

Delovanje

Prikaz komand A

P1. Gumb za odpiranje/zapiranje sesalne plošče. P2. Gumb za luč ON/OFF P3. Gumb za povezavo z brezžičnim omrežjem

P1. Gumb za odpiranje/zapiranje sesalne plošče. Če je plošča ZAPRTA, s pritiskom na gumb P1 se napa vklopi in sesalna plošča se dvigne.

S tem dejanjem boste omogočili dostop do prikaza komand B, ki upravlja motor in osvetlitev.

Če je plošča ODPRTA, s pritiskom na gumb P1 se napa izklopi in plošča se zapre. To dejanje takoj ustavi vse aktivne funkcije motorja in osvetlitve.

Opomba: Z zaprto ploščo ali ploščo v gibanju bo prikaz komand B ostal deaktiviran. Ko je plošča popolnoma odprta, bo mogoče uporabljati prikaz B.

P2. Gumb za luč ON/OFF

Če je plošča ZAPRTA, se ob pritisku na tipko P2 napa vklopi, dvigne se sesalna plošča in luči se prižgejo šele, ko je predal popolnoma odprt.

Tabela stanj brezžičnega omrežja

Taster za bežićnu mrežu	Stanje povezanosti uredaja
Ugašeno svetlo	Bežićna mrežaILTne konfigurisana ili je ugašena
Stalno upaljeno svetlo	Povezana bežićna mreža
Brzo pulsirajuće svetlo	Pokujšaj povezivanja na ruter bežićne mreže
Pulsirajuće usporeno svetlo	Pokujšaj povezivanja na oblak Elica
Upaljeno svetlo skratkim pulsirajućim svetlom	Primanje neke komande daljinski (na primer paljenje motora ili svetla)

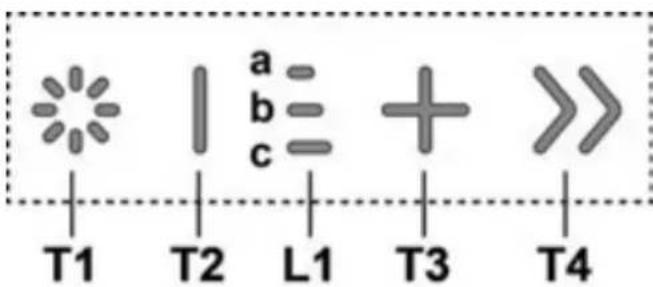

Prikaz ukazov B

T1. Gumb za luč ON/OFF T2. Gumb za zmanjšanje hitrosti sesanja / izklop motorja L1. LED lučka za signalizacijo aktivne hitrosti T3. Gumb za vklop motorja / povečanje hitrosti sesanja

T4. Gumb za funkcijo "BOOST" - intenzivna hitrost -

T1: Gumb za luč ON/OFF

Strogo upoštevajte navodila iz tega priročnika. Zavračamo vsakršno odgovornost za morebitne neprijetnosti, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz tega priročnika. Napa je zasnovana za odsesavanje dimnih plinov in pare, ki nastajajo pri kuhanju, in je namenjena izključno za domačo uporabo.

Napa se lahko po videzu razlikuje od slike v tej knjižici, navodila za uporabo, vzdrževanje in namestitev pa so enaka.

• Priročnik hranite na mestu, kjer si ga je mogoče kadarkoli ogledati. Če napravo prodate, odstopite ali premestite, naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj vsebujejo pomembne informacije o namestitvi, uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne odvode. Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave ne nameščajte.

Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena le nekaterim modelom, ali pa so to deli, ki jih lahko dokupite.

Opozorila

Pred vsakršnim čiščenjem ali vzdrževanjem izključite električno napajanje nape, tako da vtikač izvlečete iz vtičnice ali izklopite glavno stikalo. Pri vseh postopkih namestitve in vzdrževanja uporabljajte delovne rokavice. - Aparata ne smejo uporabljati otroci, mlajši od 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi zmožnostmi oziroma s premalo izkušnjami in znanja, razen če jih pri tem nadzoruje pristojna oseba ali so bili poučeni o varni uporabi aparata in se zavedajo s tem povezanih nevarnosti. - Otroke je treba imeti pod nadzorom, da se ne bi igrali z napravo. - Otroci naj aparata ne čistijo in naj na njem ne izvajajo vzdrževalnih del brez nadzora. - Ko se kuhinjska napa uporablja istočasno z drugimi napravami, ki delujejo na plin ali na druga goriva, mora biti prostor dovolj prezračen.

• Napo pogosto čistite tako zunaj kot znotraj (VSAJ ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar izrecno narekujejo navodila za vzdrževanje v tem priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.

Odprti ogenj je škodljiv za filtre in lahko povzroči požar, zato je uporaba slednjega v vsakem primeru prepovedana.

Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi vnelo. POZOR: Med delovanjem kuhalne plošče se dostopni deli nape lahko močno segrejejo. - Naprave ne priključujte na električno omrežje, dokler instalacija ni v celoti zaključena. Kar zadeva tehnične in varnostne ukrepe za odvod dimov, morate strogo upoštevati določbe pristojnih krajevnih organov. - Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot odvod za pline, katere proizvajajo naprave, ki delujejo na plin ali druga goriva. POZOR! Če pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara. - Nape ne uporabljajte oziroma je ne puščajte z nepravilno nameščenimi žarnicami, saj obstaja tveganje električnega udara.

• Nape nikoli ne uporabljajte, če rešetka ni pravilno nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine, razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov. Uporabite vijake prave dolžine, ki so navedeni v navodilih za namestitev. V primeru dvomov se posvetujte s pooblaščenim servisnim centrom ali s podobno usposobljeno osebo.

POZOR! Ne uporabljajte s

programatorjem, časovnikom, daljinskim upravljalnikom ali drugimi napravami, ki se samodejno aktivirajo.

Električna povezava

Za priklop nape na električno omrežje naj poskrbi strokovno usposobljeno in specializirano osebje.

Omrežna napetost mora ustrezati napetosti, navedeni na nalepki z lastnostmi, nameščeni v notranjosti nape. Če ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z veljavnimi predpisi in se nahaja na takem mestu, ki bo dostopno tudi po vgradnji naprave. Če napa nima vtiča (neposredna povezava na omrežje) ali se vtič nahaja na takem mestu, ki po vgradnji naprave ne bi bilo dostopno, namestite dvopolno stikalo, skladno s predpisi, ki zagotavlja popoln izklop iz omrežja v pogojih prenapetostnega razreda III, skladno s predpisi o instalaciji.

POZOR! Pred ponovnim priklopom tokokroga nape na omrežno napajanje in kontrolo pravilnega delovanja, vselej preverite, ali je omrežni kabel pravilno nameščen.

Instalacija

Če je v navodilih za instalacijo plinskega kuhalnika napisana večja razdalja, jo je treba tudi upoštevati.

Opomba: Inštalacija mora biti izvedena tako, da vedno zagotavlja dostopnost do nape in elektronskih komponent za morebitne tehnične posege. Opomba: dolžina kabla, ki povezuje daljinski motor z napo, znaša 3 metre.

Pozor! Ne prerežite povezovalnega kabla med napo in motorjem, saj sicer izgubite pravico do garancije.

Med rokovanjem z napo svojih rok ne približujte območju odstranljive sesalne plošče (košarice).

Napa je opremljena z varnostnimi stikali, ki zavirajo delovanje, ko odstranite sprednjo ploščo filtrov.

Zaradi nenehnega prizadevanja za izboljšanje naših izdelkov si pridržujemo pravico do spreminjanja njihovih tehničnih, funkcionalnih in estetskih značilnosti, ki izhajajo iz njihovega razvoja. Pri izvedbi z zunanjim motorjem je za normalno delovanje nape treba uporabiti sesalno enoto (zunanji motor) istega proizvajalca.

Svetujemo vam, da pri vgradnji izdelka ohranite razdaljo najmanj 400 mm od delovne površine in morebitnih elementov nad napo.

To je potrebno zato, da se zaslon nape lahko prosto pomika navzgor (odpiranje) in navzdol (zapiranje) in da lahko uporabnik lažje dostopa do upravljalnih mehanizmov na zaslonu.

OPOZORILO: Kovinsko ohišje z elektronskimi komponentami namestite na razdaljo vsaj 65 cm od plinske kuhalne plošče oziroma 65 cm od sesalne površine nape.

PRIPOROČILO: Svetujemo vam, da kovinsko ohišje z elektronskimi komponentami namestite tako, da bo vsaj 10 cm nad tlemi in dovolj oddaljeno od vseh virov toplote (npr. stranica pečice ali kuhalna plošča).

Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.

Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme zavreči med komunalne odpadke,

temveč odnesti na ustrezno zbirno mesto za recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.

Aparat je bil zasnovan, testiran in izdelan v skladu z:

• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja in jo pustite delovati tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogljeni filter(re) po potrebi zamenjajte ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav. Maščobni(e) filter(re) očistite po potrebi ter tako ohranite njegovo (njihovo) učinkovitost. Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako optimizirajte učinkovitost in zmanjšajte hrup.

Uporaba

Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz. filtracijski z notranjim obtokom.

Sesalna različica

Hlapi so usmerjeni navzven po odvodni cevi, ki je pritrjena na priključno prirobnico.

POZOR!

Odvodna cev ni priložena napi in jo je potrebno kupiti ločeno. Premer odvodne cevi mora biti enak premeru spojnega obročka.

POZOR!

Če je napa opremljena z ogljenimi filtri, je slednje potrebno odstraniti.

Različica s filtriranjem

Iz vsesanega zraka so pred ponovnim vnosom v prostor odstranjeni maščoba in neprijetne vonjave. Pri uporabi nape v tej izvedbi je potrebno namestiti dodatni filter na osnovi aktivnega oglja.

Opomba: Zrak, ki se reciklira skozi filtre premoga, se vrne v

kuhinjo skozi vod, ki dovaja zrak na eni stranski plošči.

Modeli brez sesalnega motorja delujejo le v odzračevalni različici in morajo biti povezani na periferno sesalno enoto (npr. priložena).

Navodila za priključitev veljajo za celotno periferno sesalno enoto.

Montaža

Pred namestitvijo naprave se prepričajte, da nobeden od njenih sestavnih delov ni poškodovan. Če bi opazili morebitne poškodbe, pokličite pooblaščenega prodajalca in ne nadaljujte z namestitvijo. Poleg tega pozorno preberite vsa sledeča navodila.

• Uporabite odvodno cev za zrak, ki ima dolžino, ki ne presega 5 metrov.
• Omejite število ovinkov cevi, ker vsako koleno zmanjšuje sesalno učinkovitost, kar ustreza 1 linearnemu metru (npr. če uporabite 2 zavoja pod kotom 90°, dolžina cevi ne sme presegati 3 metrov).
• Izogibajte se drastični spremembi smeri.
• Uporabite vod s stalnim premerom 150 mm po celotni dolžini.
• Uporabite vod iz certificiranega materiala.
• Ob neupoštevanju zgornjih napotkov dobavitelj ne prevzema odgovornosti za težave, vezane na pretok, ali za hrup, prav tako ne bo nudil servisnih storitev iz naslova garancije. Pred izdelavo odprtine preverite, da na notranjem delu omare, na območju namestitve nape, ni prisotna struktura omare ali drugi deli, ki lahko povzročajo težave pri pravilni namestitvi. Preverite, da so dimenzije nape in kuhalne plošče združljive s pohištvom in da je namestitev izvedljiva.
• Preden vstavite vijake v enoto, se prepričajte, da je izdelek nameščen popolnoma pravokotno na delovno površino.

Montaža plošče

(samo za modele, pri katerih se plošča ne dobavi v napi)

POZOR!

Montažo lahko izvajajo samo kvalificirani monterji. ZA

MONTERJA: Odgovornost za namestitev nape, vključno s preverjanjem skladnosti kompleta za pritrjevanje, ki je morda vključen v izdelek, ostaja izključno odgovornost monterja. V nadaljevanju je nekaj koristnih napotkov za monterja. Gre le za primere in seznam ni popoln.

• Uporabljajte ognjevarne plošče (skladne s 30. čl. IEC/EN 60335-2-31), ki so primerne za delovne pogoje s temperaturo (vsaj 80 °C) in vlažnostjo (vsaj 93 %), dosežene pri uporabi.
• Skupna teža uporabljene plošče ne sme presegati 1,5 kg.
• Ploščo na napo pritrdite na pritrdilnih točkah. Glej prikaz montaže plošče, ki ni dobavljena v napi.
• Za pritrditev plošče uporabite ustrezne mehanske komponente (niso vključene v komplet za montažo). Elica zavrača vsako odgovornost za škodo na osebah ali stvareh, ki so posledica nepravilne namestitve mavčne plošče in/ali izdelka.

Elica Connect

Napa je opremljena s funkcijo WiFi za povezavo na daljavo preko aplikacije Elica Connect.

Minimalne sistemske zahteve:

• Brezžični usmerjevalnik 2,4 GHz WiFi b/g/n
• Pametni telefon Android ali iOS. V trgovini preverite združljivost aplikacije z različico operacijskega sistema vašega pametnega telefona.

Opomba: Proizvajalec ELICA izjavlja, da je ta model električnega gospodinjskega aparata z radijsko napravo modula WiFi skladen z direktivo 2014/53/EU.

Radijska naprava deluje v frekvenčnem območju ISM z 2,4 GHz, največja moč oddajane radijske frekvence ne presega 20 dBm (e.i.r.p.).

Opozorila:

• Varstvo podatkov. Podatki, ki jih povezana naprava zazna, se zbirajo, da bi se omogočilo uporabo vseh storitev povezane gospodinjske naprave. Nadaljnje informacije o načinu obdelave zbranih podatkov in politiki zasebnosti so na voljo na spletni strani www.elica.com. Razpoložljivost po državah. Storitev Elica Connect je na voljo v določenih državah. Za dodatne informacije obiščite ustrezen del spletnega mesta www.elica.com. Bodoče spremembe. Elica si pridržuje pravico do sprememb, ki jih smatra za koristne za izboljšanje storitve Elica Connect. Zato opisi v teh navodilih priročniku niso zavezujoči in imajo le okvirno vrednost.

Delovanje

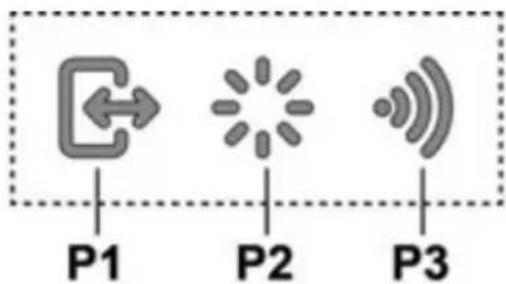

Prikaz ukazov A

P1. Tipka za odpiranje/zapiranje sesalne plošče. P2. Tipka luči VKLOP/IZKLOP. P3. Tipka WiFi povezave.

P1. Tipka za odpiranje/zapiranje sesalne plošče.

Če je plošča ZAPRTA, s pritiskom na tipko P1 se napa vklopi in sesalna plošča se dvigne.

Ta postopek bo omogočil tudi dostop do nadzornega zaslona B, ki upravlja z motorjem in osvetlitvijo.

Če je plošča ODPRTA, s pritiskom na tipko P1 se napa izklopi, s tem pa se tudi zapre sesalna plošča. S tem postopkom se takoj ustavijo vse aktivne funkcije motorja in osvetlitve.

Opomba: Ko je plošča zaprta ali se giblje, je nadzorni zaslon B izklopljen. Zaslon B je mogoče uporabljati le, ko je plošča povsem odprta.

P2. Tipka luči VKLOP/IZKLOP

Če je plošča ZAPRTA, s pritiskom na tipko P2 se napa vklopi, sesalna plošča se dvigne in luči se vklopijo šele po popolnem odprtju predala.

Če je plošča ODPRTA, je mogoče upravljati samo vklop in izklop luči nape.

Opomba: S tipko P2 ni mogoče upravljati zatemnitve osvetlitve in nape ni mogoče ugasniti.

P3. Tipka WiFi

• Konfiguracija WiFi: če funkcija WiFi ni konfigurirana, za približno 2 sekundi pritisnite, da vstopite v način konfiguracije WiFi in sledite navodilom v aplikaciji, da dokončate postopek. Med postopkom konfiguracije se osvetli gumb, ki prikazuje stanje povezanosti (glejte tabelo stanja WiFi). Za prekinitev postopka nastavljanja WiFi-ja, za približno 2 sekundi pritisnite tipko, ko ta deluje s hitro utripajočo svetlobo.

Ko je funkcionalnost WiFi nastavljena, v kolikor jo želite spremeniti, pritisnite za približno 6 sekund, da parametre WiFi-ja ponastavite (tipka ugasne) ter postopek konfiguracije ponovite.

• Aktiviranje/izklop WiFi-ja: ko je konfiguracija opravljena, funkcionalnost WiFi-ja lahko izklapljate/aktivirate. Za izklop/aktiviranje funkcije WiFi-ja pritisnite za približno 2 sekundi. Z izklopom funkcije se parametri WiFi-ja ne izgubijo.

Tabela stanja WiFi-ja

Tipka WiFi	Stanje povezanosti naprave
Luč ugasnjena	WiFi ni konfiguriran ali je ugasnjen
Luč stalno vklopljena	WiFi je povezan
Hitro utripaječa luč	Poskus povezovanja z WiFi usmerjevalnikom
Počasi utripaječa luč	Poskus povezovanja z oblakom Elica
Luč sveti s kratkimi svetlobnimi impulzi	Prejem ukaza na daljavov (npr. vklop motorja ali luči)

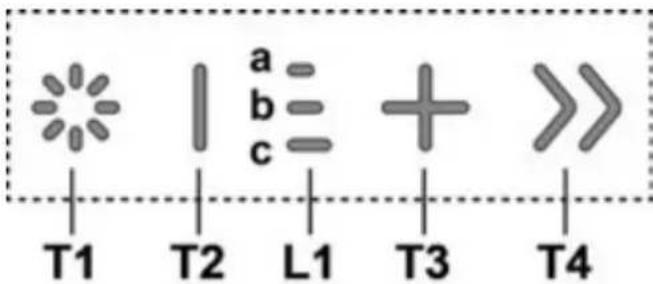

Prikaz ukazov B

T1: Tipka luči VKLOP/IZKLOP. T2: Tipka za zmanjšanje hitrosti sesanja / izklop motorja. L1: LED lučka prikaza aktivne hitrosti. T3: Tipka za vklop motorja / povečanje hitrosti sesanja. T4: Funkcijska tipka "BOOST" - intenzivne hitrosti. T1: Tipka luči VKLOP/IZKLOP za vklop in izklop luči.

Z daljšim pritiskom na tipko T1 je mogoče povečati / zmanjšati jakost osvetlitve.

T2: Tipka za zmanjšanje hitrosti / izklop motorja

Pritisnite za zmanjšanje moči sesanja, vse do izklopa nape.

Pritisnite in pridržite za takojšen izklop nape.

L1: Signalna LED lučka aktivne hitrosti

LED lučke na sredini se vklopijo glede na aktivno/uporabljeno hitrost sesanja:

1. hitrost: vklopi se LED a. 2. hitrost: vklopita se LED a + b. 3. hitrost: vklopijo se LED a + b + c.

T3: Tipka za povečanje hitrosti

Pritisnite za vklop nape.

Pritisnite za povečanje moči sesanja.

T4: Funkcijska tipka "BOOST" - intenzivne hitrosti -

Pritisnite T4 za aktiviranje hitrosti intenzivnega sesanja.

"BOOST 1", časovno omejeno na 30 minut

Ta podaljšana časovna omejitev je zasnovana za zagotavljanje

potrebnega časa za pripravljanje hrane z veliko vsebnostjo dima

Opomba: po poteku 30 minut se napa povrne na predhodno nastavljeno hitrost sesanja ***

z motorjem, vklopljenim na "BOOST 1", znova pritisnite T4 za aktiviranje hitrosti intenzivnega sesanja "BOOST 2", omejene na 7 minut

Opomba: po poteku 7 minut se napa povrne na predhodno nastavljeno hitrost sesanja ***

Opomba: če znova pritisnete T4 v času 7 minut delovanja, se vrnete na predhodno nastavljeno hitrost sesanja ***

če z aktivnima funkcijama "BOOST1" in "BOOST2"

pritisnete:

T2, se vrnete na predhodno nastavljeno hitrost sesanja ***

T3, se vrnete na 3. hitrost sesanja

*** prejšnja hitrost sesanja ostane prikazana s signalnimi LED lučkami L1

Če intenzivno hitrost nastavite neposredno z izklopljeno napo, se po preteku časa časovnika motor izklopi.

Med uporabo funkcije "BOOST" simbol T4 utripa

("BOOST 1": bela luč - "BOOST 2": modra luč)

Indikatorji nasičenosti filtrov

Napa v rednih presledkih javlja potrebo po izvedbi vzdrževanja filtrov.

LED L1 (a-b-c) vklopljena z utripajočo svetlobo (vse signalne

lučke utripajo skupaj): opravite vzdrževanje filtra maščob.

LED L1 (a-b-c) vklopljena z izmenično svetlobo (signalne lučke se vklopijo v zaporedju): opravite vzdrževanje filtra z aktivnim ogljem.

Opomba: javljanje nasičenosti filtrov je vidno v času prvih 10 sekund po vklopu nape, v tem času se opravi ponastavitev indikatorjev nasičenosti.

Ponastavitev indikatorjev nasičenosti filtrov:

Daljši pritisk na tipko T3

LED L1 (a-b-c) se vklopi in ugasne (odvisno od vrste filtra, na katerem se izvede ponastavitev, signalne lučke utripajo skupaj ali se vklopijo v zaporedju); odda se zvočni signal, ki potrjuje pravilnost izvedbe ponastavitve.

Aktiviranje indikatorja nasičenosti filtrov

Opomba: ta postopek opravite z izklopljeno napo.

- Maščobni filter

Ta indikator je običajno aktiviran

1. daljši pritisk na tipki T3 in T2

če je indikator aktiven, se vklopi tipka T3

Pritisnite tipko T2 za izklop.

Če je indikator izklopljen, se vklopi tipka T2.

Pritisnite tipko T3 za aktiviranje.

-Filter z aktivnim ogljem

Ta indikator je običajno izklopljen.

1. Daljši pritisk na tipki T3 in T2.

Če je indikator aktiven, se vklopi tipka T3. Pritisnite tipko T2 za izklop.

Če je indikator izklopljen, se vklopi tipka T2.

Pritisnite tipko T3 za aktiviranje.

Opomba: 3. daljši pritisk na tipki T3 in T2.

Izstop iz menija nastavitev.

Vzdrževanje

Čiščenje

Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom. ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE ALKOHOLA!

Maščobni filter

Zaustavlja maščobne delce, ki nastajajo pri kuhanju.

Očistiti ga je treba enkrat mesečno (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), z neagresivnimi detergenti, ročno ali v pomivalnem stroju pri nizki temperaturi s kratkim ciklom.

S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne značilnosti se nikakor ne spremenijo.

Sestavljanje in razstavljanje maščobnih in oglenih filtrov se opravi z odstranljivim izvlečnim vodilom nape v odprtem položaju. Nato odstranite sprednjo ploščo, tako da hkrati povlečete na vrhu vsake strani. Plošča se zasuka naprej, pri čemer sprosti dostop do maščobnih filtrov.

Slika 18-21

Ogleni filter (samo za obtočno različico)

Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.

Pralni filter z aktivnim ogljem

Ogleni filter se lahko opere vsake dva meseca (ali takrat, ko sistem, ki zaznava zasičenost filtrov - če je na modelu, ki je v vaši lasti, predviden - opozori na to potrebo), v topli vodi in ustreznimi detergenti oziroma v pomivalnem stroju pri 65°C (v primeru pranja v pomivalnem stroju izvedite popolni cikel brez posode v stroju).

Odstranite odvečno vodo, ne da bi pri tem poškodovali filter, nato pa filter postavite za deset minut v pečico, segreto na 100°C, da se povsem posuši. Blazino filtra zamenjajte vsaka tri leta, ali ko se tkanina poškoduje.

Po odstranitvi maščobnih filtrov lahko vstavite oglene filtre (niso priloženi).

Zamenjava žarnic

Napa ima sistem osvetlitve, ki temelji na LED tehnologiji. LED lučke zagotavljajo optimalno osvetlitev in do 10-krat daljšo življenjsko dobo v primerjavi s klasičnimi žarnicami ter 90% prihranek električne energije.

Za zamenjavo žarnic se obrnite na pooblaščenega serviserja in prodajalca rezervnih delov.

Vanjski izgled kuhinjske nape se može ponešto razlikovati od onog što smo opisali i ilustrirali u crtežima ovog priručnika, ali u svakom slučaju uputstva za uporabu, održavanje iste i instalacija ostaju nepromijenjena.

• Važno je sačuvati ovaj priručnik da biste ga mogli konzultirati u svakom trenutku. U slučaju da prodate ovaj proizvod, poklonite ga ili se preselite, uvjerite se da on bude uvijek zajedno sa proizvodom.
• Pažljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji, uporabi i sigurnosti.
• Ne izvršavajte nikakve mehaničke ili električne varijacije (izmjene) na proizvodu ili na cijevima za izbacivanje.
• Prije nego što počnete s instalacijom aparata, uvjerite se da nijedna komponenta nije oštećena. U suprotnom slučaju, kontaktirajte trgovca i ne nastavljajte s instalacijom.

Napomena: Elementi označeni simbolom "(*)" su dodatni dijelovi isporučeni samo sa nekim modelima ili elementi koji nisu isporučeni već se moraju kupiti.

Upozorenja

• Prije bilo koje operacije čišćenja ili održavanja, odvojite napu od električnog napajanja uklanjanjem utičnice ili odspajanjem glavnog prekidača u kući.
• Uvijek nosite radne rukavice za sve operacije instalacije i održavanja.
• Ovaj uređaj se može koristiti od strane djece ne mlađe od 8 godina i osoba sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i potrebnog znanja, ako se nalaze pod nadzorom ili nakon što su primile uputstva za sigurnu uporabu uređaja i razumjele opasnosti do kojih može doći prilikom uporabe.
• Djeca moraju biti pod nadzorom kako se ne bi igrala s uređajem. Čišćenje i održavanje ne smiju se vršiti od strane djece bez nadzora.
• Prostorija mora biti dovoljno prozračena kada se kuhinjska napa koristi zajedno s

ostalim uređajima na plinsko ili ostalo sagorijevanje.

• Napa se mora redovito čistiti iznutra i izvana (BAREM JEDNOM MJESEČNO). Potrebno je, međutim, poštivati ono što je izričito navedeno u uputama za održavanje. Nepoštivanje uputa za čišćenje nape i promjenu i čišćenje filtera može uzrokovati požar.
• Strogo je zabranjeno pripremati hranu na plamenu ispod nape.
• Za zamenjavo žarnice uporabljajte samo tip žarnice, naveden v poglavju o vzdrževanju/zamenjavi žarnice v tem priročniku.
