BRUKSANVISNING PRF0161680 ELICA

SV Monterings- och bruksanvisningar

SV - Monterings- och bruksanvisningar

Följ noga instruktionerna ienna manual. Tillverkaren fransager sig allt ansvar for eventuella functionsfel, skador erler bränder som uppstar pa apparaten na ground av att instruktionerna ienna manual inte har respekterats. Flakten har tillverkats for utsugning av matos och anga som bildas vid matlagning och ar endast amnad for privat bruk.

Fläktens utseende kan skilja sig fran illustrationen i ritningarna ienna handbook men alla anvisningar for användning, underhäll och installation Förblir desamma.

• Det ar viktigt att sparaenna manual sa att den narn som helst ar tillganglig for framtida konsultationer. I handelse av forsaljning, overlatelse erler flytt skall manualen alltid folja medprodukten.
• Läs instruktionerna noga: dessa tillhandahäller viktig information beträffande installation, användning och sakerhet.
• Utför inga elektriska eller mekaniskaändringar påprodukten eller avledningskanalerna.
• Kontrollera innan apparen installeras att inga componenter ar skadade. Kontakta i sadant fall aterforsäljaren innan installationen utfors.

Obs: Komponenter som ar märkta med symbolen "(*)" ar särskilda tillbehör som endast levereras med vissa modeller erler extra tillbehör som ska inforskaffas separat.

Gör alltid fläkten strömlös innan nàgon typ av underhällarsarbete eller rengöring inleds genom att dra ur kontakten ellersla av bostadens huvudströmbrytare.
- Använd alltid skyddshandskar vid installation och underhällsingrepp.
- Apparaten fär inte användas av barn frän 8 árder eller personer med reducerad rörelseformåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, sätillvida inte anvandet övervakas eller instruktioner ges av erfaren person som ansvarar for sökerheten.
Barn fär inte lämnas utan uppsikt for att forhindra att de leker med apparaten.
- Rengörings- och underhällsingrepp fär inte utforas av barnutan uppsikt.
- Lokalen skall vara ordentigt ventilerad nar koksfläkten används tillsammans med andra apparater vilka drives med gas och andra typ er av bränsl.

Fläktkapan ske rengöras regelbundet bade invändigt och utvändigt (MINST EN GÁNG I MANADEN), anvisingarna i instruktionerna für skötsel maste emellertid foljas.
- Om reglerna for rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.
- Det ar strängt forbjudet att flambera mat under fläkten.
- Använd endast den typ av lampor som anges i denna handbok i kapitles Underhäll/Byte av lampa nar lampan skall bytas ut.

Oppna lager skadar filtren och kan orsaka brand och skall daffor undvikas i alla lagen.

Frityrkokning skall ske under uppsikt for att undvika att overhettad olja fattar eld. VARNING: När spishällen ar i Funktion kan tillgangliga delar av flakten hettas upp.

• Anslut inte apparaten till elnätet innan installationen ar helt slUTFord.
  Vad beträffar de tekniska foreskrifter och sakerhetsatgärder som skall vidtas for avledning av utblasningsluften, skall de foreskrifter som utfardats av lokala myndigheter noga afterlevas.
• Utblåsningsluften fär inte ledas in i rökkanal som används for avledning av rökängor somkommen frän apparater vilka matas med gas eller andra typer av bränsle.

VARNING! I det fall skruvar och fixeringsanordninger inte installereras enligt dessa instruktioner kan elektriska risker uppsta.

• Använd aller lamna aldrig fläkten utan korrekt imonerade lampor für att undvika risiken für elektriska stötar.

Fläkten fär aldrig användas atan att gallret ar korrekt monterat!
Fläkten fär ALDRIG användas som avständningsyta om inte detta ar uttryckligen angivet.
- Använd endast de medlevererade fixeringsskruvarna aller införskaffa skruvar av korrekt typ.
- Använd skruvar med rätt langd enligt foreskriffterna i Installationsguiden. I handelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! Använd inte med en separat programmeringsenhet, timer, fjarrkontroll eller nedgon annan anordning, som aktiveras automatiskt.

! Elektrisk anslutning

Den elektriska anslutningen av fläkten skall utföras av sakkunig och erfaren teknik personal.

Natspänningen skall motsvara spanningen som anges pa markplatensom sitterinne i flakten. Om flakten arutrustad med stickkontakt skall dndaanslutas till ett uttag som ar lattillgangligt även after installationen och som uppfyller gallande foreskrifter. I det fall flakten saknar stickkontakt(direktanslutting till naret),ller omuttaget ar placerat pa en svaratkomlig plats skall en godkand tvapolig strömbrytare installeras som garantareren fullkomlig frankoppling fran natet i samband med overspänningsklass III, i enlighet med installationsbestammelseerna.

VARNING! Kontrollera innan flaktens krets ansluts med natspaffeningen att den fungerar korrekt och ar korrekt monterad.

Installation

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

OBS: installationen skull utforas sa att flakten och alla elektroniska componenter alltid ar tillganglia for eventuella teknsika serviceingrepp.

Obs: Kabeln som ansluter fjarrmotorn till flakten har en langd pa 3 m

Varning! Klipp inte av anslutningskabeln mellan kapan och motorn, i annat fall upphor garantin.

Undvik att placera händerna innanfor utsugningspanelens ( den utdragbara ladan) aktionsradie

Fläkten ar forsedd med en sakerhetsbrytare som forhindrar att den satsi Funktion nar den främre filterpanelen avlågsnas..

I syfet att ständigt forbätra våraprodukter forbehäller vi oss rätten att utföra andringar vad beträffar alla tekiska, Funktionella och estetiska egenskaper. Vad beträffar modellen med utvändig motor ar bruket av en utsugningsenhet (fristäende motor) av sama marke som Produkten obligatoriskt.

Kontrolera i samband med installationen avenna produit att minimiavstandet mellan arbetsbängen och eventuellakomponenter som ar placerade ovenfor flakten ar 400~mm

Detta garanterar utsugningspanelens fria spelfrum uppå (öpping) och nedät (stängning) som unterlättar atkomsten av fläktens kommandotangenter som ar placerade på panelen.

WARNING: Positionera metallboxen som innehaller elektroniska componenter på minst 65 cm avstand fran gasspishällen och dessutom på minst 65 cm avstand fran fläktens utsugningspunkt.

Minimavstandet fran luftutsugningspunktens kant och spishällens kant skall vara minst 50mm.

TIPS: Vi rekomenderar att installerera metallboxen som innehaller elektroniska componenter på minst 10 cm avstand frän golvet samt på sakert avstand från alla typér av varmekällor (t.ex sidan av en ugn eller spishäll).

Denna produit ar märkt enligt EG-direktiv 2012/19/EC - UK SI 2013 No.3113 beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerställa en korrekt kassering avenna produit bidrar du till att forhindra potentiella, negativa konsekvenser for var miljo och var halsa, som annars kan bli foljden om produits inte hanteras på ratt satt.

Symbolen à produit, aller i medfoljande dokumentation, indikerar attenna produit inte farr behandlas som vanligt hushallsavfall. Den skall stallet lamnas in pa en

lamplig uppsamlingsplats for atervinning av elektrisk och elektronisk utrustning. Produktem maste kasseras enigt lokala miljobestammelser for avfallshantering.

För mer information om hantering, ätervinning och Återanvändning avenna produit, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken därprodukten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Sakerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1;ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Räd für en korrekt använding für att minska miljöpáverkan: Sätt PÅ fläkten på minsta farten;när du böjr arltaga mat och lät den vara på i nagra minuter after att du är fardig. Öka farten bara om det skulle uppsta mycket rök och ánga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov für att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov für att bevara fertifretts effektivitet. Använd den maximala diametern på ventilationssytemet som indikeras ienna manualen for att forbätra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats für att användas som utsugningsversion med utvändig evakuering aller som filterversion med intern ätercirkulation.

Fränluftsversion

Matoset leds ut ur lokalen med hjälp av ett avledningsör som ar fixerat på anslutningsfländsen.

WARNING!

Avledningsroret medlevereras inte och skall inforskaffas separat.

Avledningsroret skall ha sama diameter som anslutningsflansen.

WARNING!

I det fall fläkten ar Förssed med kolfilter skall dessa tas ur.

Filtrerande version

Den utsugna luften avfettas och befrias fran odorer innan den leds ut i lokalen igen. När flakten används medenna version ar det nödvändigt att installerera ett extra aktiv kolfiltersystem.

OBS: Luftten som renats genom kolftilren led ut i lokalen genom ett ror som ar placerat pa sidan av mobeln.

De modeller som saknar utsugningsmotor fungerar endast som utsugningsversion och skall anslutas till en fristaende utsugningsenhet (bifogas icke).

Anslutningsinstruktionerna bifogas med den utvändiga utblåsenheten.

Montering

Kontrollera innan apparaten installeras att inga komponenter ar skadade och kontakta i annat fall Återförsäljaren utan att inleda installationen. Läs vidare noga samtiga anvisningar har nedan.

• Använd att avledningsrör vars maximängd skall vara 5 meter.
• Röret skall vara sä rakt som möjigt och antelet böjar skall begrānss dā varje böj reducerar utsugningskapaciteten like mycket som 1 meter rakt rör. (t.ex. i det fall 2 böjar med 90^ vinkel installeras bör avledningsrörets langd inte överskrida 3 meter).
  Undvik drastiska direktionsandringar.
• Avledningsrorets diameter skull vara 150mm langs hela rorets langd.
• Avledningsroret skull vara tillverkat av ett normgodkant material.
  I det fall ovanstaende instruktioner inte respekteras fransager sig Tillverkaren allt ansvar for forsamrad prestanda och okat buller och garantin upphor att galla.
• Kontrollera innan hålet borras for fixeringen av fläkten att inga invändiga hyllor eller komponenter ar placerade i sama Höjd på köksmöbelns insida i syfitet att undvika problem i samband med installationen. Kontrollera att fläktens och spishällens ytermätt ar kompatibla med köksmöbeln och att installationen ar möjlig.
• Kontrollera innan skruvarna skruvas i koksmöbeln att apparaten ar lodratt positionerad i forhallande till arbetsbängen.

(endast for modeller där panelen levereras i fläkten)

OBSERVERA!

Installatione fär utforas endast av kvalificerade installerator. TILL INSTALLATÖREN: det ar endast installatörens ansvar att installerera köksfläkten, inklusive kontrollera konformitet hos fixeringskittet som eventuellt medfoljerprodukten. Nedan foljernagra indikationer som ar användbara for installmenten, endast som exempl och inte uttömande:

• använd en typ av eldsäker PANEL (kompatibel med art. 30 i IEC/EN 60335-2-31) som ar lämpig for arbetsforhällanden for temperatur (minst 80^ ) och fukt (minst 93% ) som uppnäs vid application;
• PANELENS totala vikt inte over 1,5 kg;
• fäst PANELEN vid fläkten vid fäispunkterna. Se de dedikerade illustrationerna for montering av panelen som medfoljer fläkten.
• für fixering av PANELEN skä lämpiga mekaniska komponenter användas (ingår ej i monteringskittet). Elica fransager sig allt ansvar for skador på personer eller foremal

till följd av en felaktig installation av gipsskivorna och/ellerprodukten.

Elica Connect

Käpan har WiFi-funktion für fjarranslutting via appen Elica Connect.

Systemets minimikrav:

Obs: Tillverkaren ELICA fösakrar attenna modell av hushallsapparater med radioutrustning och WiFi-modul overensstämmer med direktivet 2014/53/EU.

Radioutrustingen fungerar i frekvensbandet ISM med 2.4GHz, maximal effekt for den radiofrekvens som sänds överskrider inte 20 dBm (e.i.r.p.).

Anvisiningar:

• Dataskydd. De data som den anslutna apparaten avlaser uppsamlas for att tillata anzündingen av alla tjanster hos den anslutna hushallsapparaten. Ytterligare information om behandlingssatt av data som uppsamlas och om integritetspolicy finns på webbsidan www.elica.com.
• Tillganglighthet i länder. Elica Connect-tjänsten finns i vissa länder. For ytterligare information, besök den dedikerade sektionen på webbsidan www.elica.com.
• Framtida andringar. Elica forbehaller sig ratten att utfora alla andringar som anses nodvändiga for att forbätra Elica Connect-tjänsten. Därfor anses inte beskrivningarna ienna manual som kravande och harett indikativt varde.

Funktion

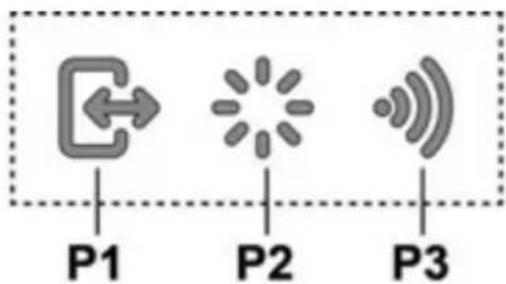

Display A kommando

P1. Knapp for att öppna/stänga sugpanelen.
P2. Ljusknapp PÁ/AV
P3. Knapp for WiFi-anslutning

P1. Knapp for att öppna/stänga sugpanelen

Om panelen ar STANGD, tands kapan och sugpanelen oppnas med ett tryck pa knapp P1.

Denna Åtgård ger även atkomst till display B for kommando, som hanterar motor och belysning.

Om panelen ar ÖPPEN, släcks kapan och sugpanelen stängs med att tryck på knapp P1. Denna atgård stoppar omedelbart alla Funktioner som ar aktiva for motor och belysning.

Obs: Med panelen stängd aller i rörese, forblir display B for kommando inaktiverad. När panelen ar helt öppen går det att använda display B.

P2. Ljusknapp PÁ/AV

Om panelen ar STANGD, tands kapan och sugpanelen oppnas och Ijusen tandsvid tryck pa knapp P2, forst nar Iadan ar helt oppen.

Om panelen ar ÖPPEN, gär det bara att hantera tändning och släckning av kapans lampor.

Obs: Lysknappen P2 hanterar inte lampornas dimmerfungtion och hanterar inte slackningen av kapan.

P3. WiFi-knapp

• WiFi-kconfiguration: om WiFi-funktionen inte ar konfigurerad, tryck i cirka två sekunder for att komma in pa laget for WiFi-kconfiguration och följ anvisingarna pa appen for att slUTFora proceduren. Under konfigurationsproceduren tänds knappen for att indikera anslutningsstatus (se Tabell over WiFi-status)

For att avbryta proceduren for konfiguration av WiFi,tryck icirka tva sekunder när knappen ar tand med snabbt pulserande Jus.

Dá WiFi-funktionen konfigurerats, tryck i cirka sex sekunder om du villändra den, for att aterställa WiFi-parametrarna (knappen släcks) ochupprepa konfigurationsproceduren.
- Aktivering/inaktivierung av WiFi: after att konfigurationen gjorts, gar det att inaktivera/aktivera WiFi-funktionen. Tryck i cirka två sekunder for att inaktivera/aktivera WiFi-funktionen. Inaktiveringen av Funktionen medfor inte att WiFi-parametrarna föloras.

Tabell over WiFi-status

WiFi-knapp	Enhetens anslutningsstatus
Släckt ljos	WiFi ej konfigurerad aller avständg
Tänt fast ljos	WiFi ansluten
Snabbt pulserande ljos	Försök till anslutning av WiFi-routern
Långsamt pulserande ljos	Försök till anslutning av Elica-molnet
Tänt ljos med kort pulserande ljos	Mottagning av ett kommando från fjärrkontroll (ex. Tändning av motor erller ljos)

T1. Ljusknapp PÁ/AV
T2. Knapp for sänkning av sughastigheten/avstängning av motorn

L1. Lysdiod som signalerar aktiv hastighet

for att tanda och slacka lusat.

Med ett langre tryck pa knapp T1 gár det att öka/minskaljusets intensitet.

T2: Knapp for sänkning av sughastighet/Avstängning av motor

tryck om du vill minska sugkraften, tills flakten stangs av.
hãll intryckt om du vill stanga av flakten welt.

L1: Lysdiodlampa som signalerak aktiv hastighet

De centrala lysdioderna tandsberoende pa vilen sughastighem som ar aktiv/anvands:

hastiget 1 tander lysdiod a

T3: Knapp für hastighetsökning

tryck for att satta pa flakten tryck for att oka sugkraften.

T4: Knapp for "BOOST"-funktion - intensiva hastigheter tryck på T4 for att aktivera den intensiva sughastigheten "BOOST 1", tidsinställd på 30 minutes

denna frolängda tidsinställning har utformats for att garantera att det finns tillräckligt med tid for matlagning som orsakar mycket matos

Obs: after 30 minutes àtergár fläkten till den tidigare installa sughastigheten ***

frän tänd motor i "BOOST 1", tryck iven på T4 for att aktivera den intensiva sughestigheten "BOOST 2", tidinställd på 7 minutes

Obs: after 7 minute atergar flakten till den tidigare installa sughastigheten ***

Obs: genom att Åter trycka på T4, under dessa 7 minutes á tergår fläkten till den tidigare installda sughastigheten ***

om du, när Funktionerna "BOOST1" och "BOOST2" är aktiva, trycker på:

T2 sakommen du tillbaka till den tidigare installda sughastigheten ***

T3 sakommen du tillbaka till sughastighet 3

*** den tidigare sugastigheten fortssatter att visas genom lysdiodlamporna L1

Om den intensiva sughestigheten ställts in direkt fran avstängd kapa, stangs motorn av after den installda tidens slut.

Under användning av Funktionerna "BOOST" blinkar symbolen T4

("BOOST 1": vitt lus - "BOOST 2": blatt lus)

Indikatorer for filtermattnad

Med jämna mellanrum signalerar fläkten att filtren behöver unterhällas.

LED L1 (a-b-c) tänd med blinkende ljus (alla lysdioder blinkar tillsammans): utfor underhäll av fettfiltret.

LED L1 (a-b-c) tänd med växlande ljus (lysiodema tänds i sekvens): utfor underhäll av det aktiva kolfiltret

Obs: Meddelandet om filtermattnad visas inom de forsta 10 sekunderna after att flakten har sats pa. Aterstallning av indikatorerna for filtermattnad maste utforas inomenna tid.

Aterstall indicator for filtermattnad:

Längre tryck på knappen T3

LED L1 (a-b-c) tänds och släcks (beroende på typen av filter für vilket Återställning sker, lysioderna blinkar tillsammans erler tänds i sekvens); en ljud signal hör som bekräftelse av att Återställingen utförts korrekt.

Obs: denna atgård maste utforas dä fläkten ar avständ.

• Fettfilter

Denna indicatorlampa ar vanligtvis aktiverad

1:a langre tryck pa knapparna T3 och T2

om indicatorn ar aktiv tandsn knappen T3

tryck pa knappen T2 for att inaktivera den

om indikatorn ar inaktiverad tandsn knappen T2

tryck på knappen T3 for att aktivera den

-Aktivt kolfilter

Denna indicatorlampa ar vanligtvis avaktiverad

2:a langre tryck pa knapparna T3 och T2

om indicatorn ar aktiv tandsn knappen T3

tryck pa knappen T2 for att inaktivera den

om indikatorn ar inaktiverad tandsn knappen T2

tryck pa knappen T3 for att aktivera den

Obs: 3:a langre tryck på knapparna T3 och T2

sà lámnar du inställningsmenyn.

Underhäll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte nagra verktyg aller instrument für rengöringen!

Undvikprodukter som innehaller slipmedel.ANVAND INTE ALKOHOL!

Fettfilter

Detta suger upp fetpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gäng i帽子en (eller nar indikatorn for filtres mattning - om sādan finns på er modell - anger att detta ar nödvändigt), med ett milt rengöringsmedel, for hand eller i diskmaskin, med lag temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfãrgas utan att detta på nagot sätt paverkar filtrets uppsugningsförmåga.

Montering och nedmontering av fettfiltren och kolfiltre nskll goras med den utdragbara ladan i oppen position.

Ta därefter ur frontpanelen genom att dra samtidigt paskidornas ovensida.

Panelen roterar framåt och frilägger felfiltren.

Fig. 18-21

Kolfilter (gäller endast filterversionen)

Kolffret fangar upp obehagiga odorer som uppstar i samband med matlagningen.

Aktivt kolfilter som kan rengöras

Kolfiltret kan tvattas varannan manad (eller när indikatorn for filtrets mättning - om södan finns på er modell - anger att detta är nödvändigt) med varmt vatten och att lämpligt rengöringsmedel, eller i diskmaskin med 65^ (om filtrtet diskas i diskmaskin skall ett fullständigt program körasutan annan disk i maskinen).

Avlagsna allt overflodigt vatten utan att skada filtret och torka det direfter iugnen med 100^ i 10 minutes.

Byt ut dynan var tredje ar och varje gang filten skadats.

Tag Först ur fettfiltren innan kolfiltren (ej medelevererade) sätts i.

Byte av Lampor

Fläkten ar utrustad med ett belysningssystem som bygger pólysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 ganger langre livslangd jamfort med konventionella lampor och mojiggor en energibesparing pa 90%

Kontakta den auktoriserade reservdelsaterforsaljaren vid byte av lampor.

Kullfilter (kun med resirkulering av luften)

Vaskbart aktivt kullfilter
