BEDIENUNGSANLEITUNG PRF0161680 ELICA

DE Montage- und Gebrauchsanweisung

DE "Laden Sie die APP ELICA CONNECT herunter, um auf alle Vorteile Ihres verbundenen Produkts zuzugreifen.

Befolgen Sie die auf dem Produkt angegebenen Gebrauchsanweisungen".

DE "Es ist möglich, ihre Elica-Dunstabzugshaube durch Sprachbefehle zu steuern. Finden Sie in der APP ELICA CONNECT Heraus, mit welchen Sprachassistenten ihre Dunstabzugshaube kompatibel ist".

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
• Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung.

Anmerkung: Die mit " (*) " gekennzeichnete Details sind Optionszubehore, die nur mit einigen Modellen mitgeliefert werden, oder die nicht mitgeliefert und gkauft werden müssen.

Warning

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kennnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen

Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht playen. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.
• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.
  Die Dunstabzugshaube muss regelmäßig voninnen und außengereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollent die Anweisungen zur Wartung befolgrt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flammeschadet den Filtern und kann zu Brandgefahr führen, daß ist sie in jeder Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgefuhrt werden, um zu vermeiden, dass das überhützte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb, konnen zugangliche Teile der Dunstabzugshaube besteht werden.

Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.
- Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten

darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.

Die Abluftarf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen fuhrt.

ACHTUNG! Schrauben und

Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisens sind, können zur elektrischen Gefährung führen.

• Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der örtlichen Behörde.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
  Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
  Die Dunstabzugshaube darf NIEMALS als Auflageflache verwendet werden, sofern es nicht ausdrucklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten

Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp.

Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
- Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

! Elektrischer Anschluss

Der Anschluss der Abzugshaube an das Stromnetz muss vom Fachpersonal durchgeführt werden.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde.

Befestigung

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

Wichtig: Die Haube muss so installiert werden, dass sie zur Wartung zugänglich bleibt.

Anmerkung: Das Kabel, das den extern installierten Motor mit der Abzugshaube verbindet, ist 3 Meter lang.

Achtung! Wir die Verbindunskabel zwischen der Dampfhaube und dem Motor abgeschritten, besteht kein Gewährleistungsaspruch mehr.

Beim Handhaben der Abzugshaube achen Sie darauf, dass ihre Höhe nicht in Reichweite des herausziehbaren Paneels (Abzug) gelangen.

Die Haube ist mit Sicherheitsschaltern versehen, die den Betrieb der Haube abschlattet, wenn das vordere Filterpaneel ausgehakt wird.

In der Absicht unsere Produkte ständig zu verbessern, gehalten wir uns das Recht vor, an den technischen, Funktionellen und ästhetischen Eigenschaften alle Veränderungen vorzunehmen, die sich aus ihrer Weiterentwicklung ergeben. Bei der Version mit externem Motor muss nur ein Abluftmotor (externer Motor) verwendet werden, der vom gleichen Hersteller stammt wie das Gerät. Bei der Befestigung der Abzugshaube solte der Abstand zwischen der Kochfläche und den Elementen, die sichiben an der Dunstabzugshaube befinden konnten, 400 mm nicht untersreiben, um den Hub nach oben (Öffnen) und nach unten (Schliessen) des Abzugspaneels nicht zu hemmen und den Zugang zu den Bedienelementen an dem Bedienfeld zu vereinfachen.

HINWEIS: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 65 cm von dem Gasherd oder von der Saugöffnung der Haube installiert werden.

VORSICHT: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 10 cm über dem Boden und in ausreichendem Abstand von allen Hitzequellen (z.B.: Seitenwand des Backofens, Herdplatte) installiert werden. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC - UK SI 2013 No.3113 über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Geräte einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmäß können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der

Produktdokumentation ist folgenden Symbol einer durchgestrichen Abfalltonne abgebildet. Es weist daraufhin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie diesen Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung theses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

• Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

-EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1;ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einzelne Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grossten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernrt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

Achtung: Die durch die Aktivkohlefilter umgewählte Luft wird der Küche über eine Leitung wieder zugeführrt, die die Luft auf eine Schrankseite lenkt.

Modelle ohne Saugmotor Funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externe Saugeinheit bei.

Montage

Bevor Sie mit der Installation des Gerätes beginnen, vergewissem Sie sichitte, dass weder das Gerät noch Zubehörteile beschädigt sind. Beschädigte Geräte nicht in Betriebnehmen; wenden Sie sich in dieserm Fall an den Verkauf der Geräts und führen Sie die Installation nicht weiter durch. Darüber hinaus lesen Sieitte nachfolgende Hinweise sorgfältig durch.

• verwenden Sie ein Abluftrohr, das über eine Höchstlange von max. 5 M verfügbar.
• Eine Mindestanzahl an Krümmungen verwenden, weil jeder Krümmung die Leistungsfähigkeit der Haube um 1 Linearmeter verringgert. (Z.B.: bei 2 Krümmungen und einem 90^ Winkel sollen den Röhre nicht länger als 3 Meter sein).
• Vermeiden Sie starke Rohrkrümmungen.
  Röhre mit einem konstanten Querschnitt von 150 mm verwenden.
• ein nach den gesetzlichen Bestimmungen zugelassenes Material verwenden.
• Für Probleme hinsichtlich der Leistung oder Lautstärke des Geräts, die durch das Nichtbeachten der ober genannten Anweisungen entstehen können, übernimmt der Hersteller keinerlei Verantwortung und es konnen keine Garantieansprüche geltend gemacht werden.
• Bevor Sie das Loch bohren, vergewissem Sie sich, dass sich im Inneren des Schranks, wo die Haube angebracht werden soll, nicht das Gerüst des Schrankes oder andere Besonderheiten befinden, welche zu Problemen bei der korrekten Installation der Abzugshaube führen konnten. Vergewissem Sie sich, dass der Raumbedarf der Haube und des Kochfelds mit dem Schrank übereinstimmen und die Installation somit möglich ist.
• Bevor Sie die Schrauben in den Schrank einsetzen, versichern Sie sich, dass das Produkt perfect vertikal zur Arbeitsfläche ist.

Montage Platte

(nur bei Modellen, bei denen die Platte nicht mit der Abzugshaube geliefert wird)

ACHTUNG!

Der Einbauarf ausschließlich von Fachinstallauren durchgefuhrt werden. FÜR DEN INSTALLATEUR: Der Installaur ist allein verantwortlich fur die Installation der Abzugshaube, einschließlich der Konformitätsprüfung des Befestigungsbausatzes, der eventuell zum Lieferumfang gehört. Im Folgenden eineine nutzliche Hinweise, ohne Anspruch auf Vollständigkeit, fur den Installaur:

• Eine feuerfeste PLATTE (konform mit Art. 30 der IEC/EN 60335-2-31) verwenden, die für die Temperaturen (mindestens 80^ ) und Feuchtigkeit (mindestens 93% ), die von der Anwendung während des Betriebs erreicht werden, geeignet ist;

• Gesamtgewicht der verwendete PLATTE nicht über 1,5kg

• die PLATTE an der Abzugshaube an den Befestigungspunkten befestigen. Siehe die Montagezeichnungen von der nicht mit der Haube gelieferten Platte.

• für die Befestigung der PLATTE geeignete mechanische Bauteile (nicht im Montagesatz inbegriffen) verwenden. Elica haftet nicht für Personen- und Sachsäden durch eine falsche Installation der Gipsplatten und/oder des Artikels.

Elica Connect

Die Abzugshaube verfügbar über eine WLAN-Funktion zur Fernverbindung über die APP „Elica Connect". Mindestanforderungen des Systems:

• Router wireless 2.4GHz WiFi b/g/n
• Smartphone Android oder iOS. Die Kompatibilität der App mit der Version des Betriebssystems des eingenen Smartphones im Store überprüfen.

Anmerkung: Der Hersteller ELICA erklärt, dass these Haushaltsgerät mit Funkverbindung mittels WLAN-Modul der Richtlinie 2014/53/EU entspricht.

Das Funkerat arbeitet im 2,4-GHz-ISM-Frequenzband, die maximal übertragene Hochfrequenzleistung überschreitet 20 dBm (e.i.r.p. - äquivalente isotrope Strahlungsleistung) nicht.

Warning:

• Datenschutz. Die vom verbundenen Gerät erfassten Daten werden gesammelt, um die Verwendung alle Service des verbundenen Haushaltsgeräts nutzen zu konnen. Weiter Informationen in Bezug auf die Art der Behandlung der gesammelten Daten und die Datenschutzerklärung sind auf der Internetseite www.elica.com verfügbar.
• Verfügbarkeit in den verschiedenen Ländern. Der Service „Elica Connect" ist in bestimmten Ländern verfügbar. Für{nahere Informationen siehe entspruchenden Abschnitt auf der Internetseite www.elica.com.
• Zukünftige Änderungen. Elica behält sich das Recht vor, alle nützlichen Änderungen vorzunehmen, um den Service Elica Connect zu verbessern. Folglich sind die in this dem Handbuch enthaltenen Beschreibungen nicht bindend und dienen nur zur Veranschaulichung.

Betrieb

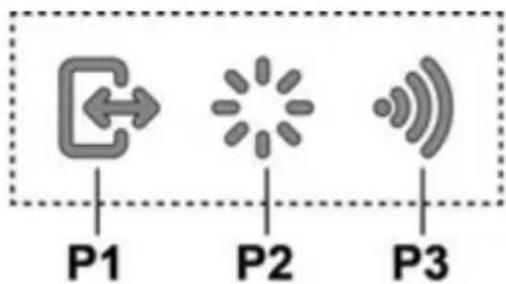

Display Steuerungen A

P1. Taste zum Öffnen/Schlieben der Abzugsplatte.
P2. Taste Licht ON/OFF
P3. Taste WLAN-Verbindung

P1. Taste zum Öffnen/Schlieben der Abzugsplatte

Wenn die Platte GESCHLOSSEN ist, schaltet sich durch Drucken der Taste P1 der Abzug ein und die Abzugsplatte hebtsich.

Dieser Vorgang ermöglicht auch den Zugriff auf das Display Steuerungen B, das den Motor und die Beleuchtung steuert.

Wenn die Platte OFFEN ist, schaltet sich durch Drücken der Taste P1 der Abzug AUS und die Abzugsplatte schlieft sich. Dieser Vorgang stoppt alle aktiven Motor- und Beleuchtungsfunktionen umgehend.

Anmerkung: Das Display der B-Steuerungen ist bei geschlossener oder sich bewegender Platte deaktiviert. Erst bei komplett geffneter Platte kann das Display B verwendert werden.

P2. Taste Licht ON/OFF

Bei GESCHLOSSENER Platte wird durch Drücken der Taste P2 der Abzug eingeschaltet, es_HTs ich die Abzugslatte und die Lampen schalten sich erst dann ein, wenn das Fach komplett geÖffnet ist.

Wenn die Platte GEOFFNET ist, konnen lediglich die Lichter des Abzugs ein- und ausgeschaltet werden.

Anmerkung: Das Dimmen der Lichter und das Abschalten des Abzugs kann nicht mit der Taste P2 gesteuert werden.

P3. Taste WiFi

• WLAN-Konfiguration: Sollte die WLAN-Funktion noch nicht konfiguriert sein, die Taste etwa 2 Sekunden lang gedrück halten, um auf die WLAN-Konfiguration zuzugreifen. Danach den Anweisungen der APP folgen, um den Vorgang abzuschlieben.

Während des Konfigurationsvorgangs leuchtet die Taste, um den Verbindungsfähigkeitsstatus anzuzeigen (siehe Tabelle „WLAN-Status)

Um den Vorgang der WLAN-Konfiguration abzubrechen, die Taste etwa 2 Sekunden lang drücken, wenn sie schnell blinkt. Wenn nach erfolgter WLAN-Konfiguration die Daten geändert werden sollen, die Taste etwa 6 Sekunden lang drucken, um die WLAN-Parameter zurückzusetzen (die Taste schaltet sich aus) und das Konfigurationsverfahren wiederholen.

• WLAN-Aktivierung/-Deaktivierung: nach erfolgter Konfiguration kann die WLAN-Funktion deaktiviert/aktiviert werden. Die Taste etwa 2 Sekunden lang drücken, um die WLAN-Funktion zu deaktivieren/aktivieren. Die Deaktivierung der Funktion führt nicht zum Verlust der WLAN-Parameter

Tabelle „WLAN-Status“

Taste WiFi	Verbindungsfähigkeitsstatus des Gerätes
Licht ausgeschaltet	WLAN nicht konfiguriert oder nicht verbunden
Licht fix eingeschaltet	WLAN verbunden
Licht blinkt schnell	Verbindungsversuch mit dem WLAN-Router
Licht blinkt langsam	Verbindungsversuch mit der Cloud Elica
Licht mit kurz blinkendem Licht	Empfangen eines Fernbefehs (z. B. Motorzündung oder Licht einschalten)

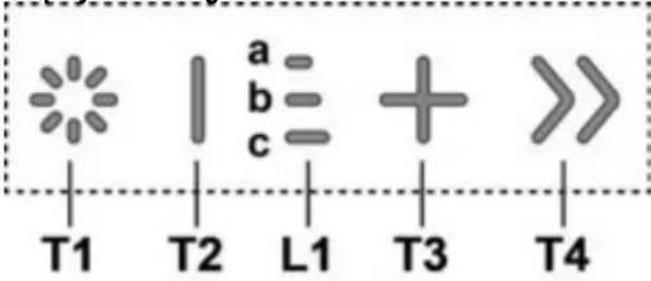

Display Steuerungen B

T1. Taste Licht ON/OFF
T2. Taste Minderung der Abluftleistung /Motorabschaltung

L1. Led-Anzeige aktive Leistung

T3. Taste Motoreinschaltung /Erhöhung der Abluftleistung

T4. Taste "BOOST"-Funktion - Leistung intensive

T1: Taste Licht ON/OFF

um das Licht ein- und auszuschalten.

Durch längeres Drucken der Taste T1 kann die Lichtstarke erhöht/verringert werden.

T2: Taste Leistungsminderung / Motorabschaltung

drücken, um die Abluftleistung zu vermindern, bis sich die Dunstabzugshaube abschaltet.

drücken und gedrückt halten, um die Dunstabzugshaube gleich abzuschalten.

L1: Led-Anzeige aktive Leistung

die zentralen Led fangen je nach der aktiven/verwendeten

Abaugleistung an, zu leuchten:

Abaugleistung 1, es schaltet sich die Led a ein
Abaugleistung 2, es schalten sich die Leds a+b ein
Abaugleistung 3, es schalten sich die Leds a+b+c ein

T3: Taste Leistungserhöhung

drücken, um die Dunstabzugshaube einzuschalten drücken, um die Abluftleistung zu erhöhen.

T4: Taste "BOOST"-Funktion - Leistung intensive

T4 drücken, um die starke Abluftleistung "BOOST 1", eingestellt auf 30 Minuten, einzuschalten

These verlangerte Zeiteinstellung soll eine nutzbare Zeit beim Garen mit einem hohen Dampfgehalt garantieren.

Hinweis: Sobald die 30 Minuten abgelaufen sind, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung darüber ***

mit dem auf "BOOST 1" geschalteten Motor, erneut T4 drücken, um die starke Abluftleistung "BOOST 2", die auf 7

Minuten eingestellt ist, einzuschalten

Hinweis: Sobald die 7 Minuten abgelaufen sind, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung zurück ***

Hinweis: Wenn man erneut auf T4 innerhalb der 7 Minuten druckt, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung zurück ***

bei den eingeschalteten Funktionen "BOOST1" und "BOOST2", kehr man, wenn man drückt:

T2 Rückkehr zur zuvor eingestellen Absaugleistung ***

T3 Rückkehr zur 3. Absaugleistungsstufe

*** die vorher eingestellte Absaugleistung ist auf der Led-Anzeige L1 zu sehen

Wird die intensive Leistung direkt bei ausgeschaltetem Abzug eingestellt, schaltet sich der Motor nach Ablauf der Zeit ab.

Sind die "BOOST" Funktionen eingeschaltet, blinkt das Symbol T4

(，BOOST 1"：weiBes Licht - ,BOOST 2"：blaues Licht)

Anzeigen fur Filtersattigung

In regelmäßigen Abständen zeigt die Dunstabzugshaube an, dass die Filterwartung auszuführen ist.

LED L1 (a-b-c) blinkend eingeschaltet (alle Kontrollleuchten blinken gemeinsam): Der Fettfilter muss gewartet werden.

LED L1 (a-b-c) abwechselnd eingeschaltet (die

Kontrolleuchten schalten sich der Reihe nach ein und aus):

Der Aktivkohlefilter muss ausgetauscht werden

Anmerkung: Die Filtersattigung wird innerhalb der ersten 10

Sekunden nach dem Einsatz der Dunstabzugshaube angezeigt, innerhalb dieser Zeitspanne muss die

Sattigungsanzeige wieder zurückgesetzt. werden.

Reset der Filtersattigungsanzeigen:

Längeres Drucken der Taste T3

LED L1 (a-b-c) schaltet sich ein und aus (je nach Filtertyp, für den der Reset durchgeführt wird, blinken die Kontrollleuchten zusammen oder leuchten nacheinander auf); Es wird ein akustisches Signal ausgegeben, um den erfolgreichen Reset zu bestätigen.

Aktivierung der Filtersattigungsanzeige

Hinweis: Dieser Vorgang wird bei abgeschalteter

Dunstabzugshaube durchgeführt.

• Fettfilter

These Anzeige ist in der Regel aktiviert.

1. langeres Drucken der Tasten T3 und T2

wenn die Anzeige aktiviert ist, leuchtet die Taste T3

Zur Deaktivierung die Taste T2 drucken
wenn die Anzeige deaktiviert ist, leuchtet die Taste T2
Zur Aktivierung die Taste T2 drucken

-Aktivkohlefilter

These Anzeige ist in der Regel abgescheltet

1. langeres Drucken der Tasten T3 und T2

wenn die Anzeige aktiviert ist, leuchtet die Taste T3

Zur Deaktivierung die Taste T2 drucken

wenn die Anzeige deaktiviert ist, leuchtet die Taste T2

Zur Aktivierung die Taste T2 drücken

Hinweis: 3. langeres Drucken der Tasten T3 und T2

Ausstieg aus dem Einstellungsmenu.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anziegt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfahren, was seine Filtertermale jedoch in keiner Weise beeinträchtigt. Zum Ein-und Ausbau der Fett-und Kohlefilter,den Korpus ganz rausziehen.

Entfernen Sie das Frontpaneel,indem Sie gleichzeitig beiden Seiten am oberen Teilziehen .Das Paneel nach vorne drehen und die Fettfilter wechseln.

Bild. 18-21

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anziegt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65^ gewaschen (in dieserm Fall den vollständigen Spülzyklus - ohne zuslichen Geschirr im Inneren der Geschirrspülmaschine - einschalten). Das überschüsse Wasser entfern, ohne damit den Filter zu beschädigen; danach diesen bei 100^ für 10 Minuten in den Ofen legen, umihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Nach Entfernung der Fettfilter ist es möglich, die (nicht mitgelieferten) Aktivkohlefilter einzusetzen.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestellt.

Die LEDs ermögen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsduer, die das Zehnfache deren traditionellen Lichter ist undieten eine Energieersparnis bis zu 90% .

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.

Minimum systeemvereisten:

hastigkeit 2 tänder lysdioder a+b

hastiget 3 tander lysdioder a+b+c

L1: Varsellampe aktiv hastigkeit

LED-lampene lyser for a vise anvendt/aktivert avtrekkshastiget:
Hastighet 1 - lampe a tennes
Hastighet 2 - lampe a+b tennes
Hastighet 3 - lampe a+b+c tennes
