Produkto tipas	Traukiamoji arba filtracinė gartraukis (recirkuliacija)
Prekės ženklas	Elica
Modelis	PRF0161680
Naudojimas	Buitinis ir panašūs (parduotuvės, biurai, viešbučiai, svečių kambariai)
Elektros maitinimas	230 V ~ 50 Hz (pagal vardinę lentelę)
Siurbimo galia	3 greičiai + Boost 1 (30 min) ir Boost 2 (7 min)
Apšvietimas	LED, reguliuojamas intensyvumas
Valdymo pultas	Lietiminiai su motorizuotu siurbimo skydeliu (ekranai A ir B)
Ryšys	WiFi 2,4 GHz, Elica Connect programa, balso komandos
Filtrai	Metalinis riebalų filtras (plaunamas) + aktyvintos anglies filtras (plaunamas, pasirinktinis)
Filtrų valymas	Riebalų: kas mėnesį; Anglies: kas 2 mėnesius (skalbti 65 °C, džiovinti 10 min 100 °C)
Ištraukimo kanalo skersmuo	150 mm
Minimalus atstumas iki kaitvietės	400 mm (rekomenduojama)
Matmenys (plotis x gylis x aukštis)	Nenurodyta; tipiniai matmenys: 60-90 cm x 50 cm x 30-50 cm
Svoris	Nenurodyta; numatoma 15-25 kg
Saugumas	Saugos jungikliai, variklio sustabdymas atidarius skydelį, apsauga nuo viršįtampio
Montavimas	Ištraukimo versija (išorinis kanalas) arba filtracinė versija (vidinis recirkuliavimas)
Garantija	Nenurodyta; standartinė 2-5 metai pagal šalį
Perdirbimas	Atitinka WEEE (Direktyva 2012/19/ES)

Dažnai užduodami klausimai - PRF0161680 ELICA

Kaip sumontuoti Elica PRF0161680 gartraukį?

Montavimą turi atlikti kvalifikuotas technikas. Laikykitės minimalaus 400 mm atstumo virš kaitvietės. Ištraukimo versijai naudokite 150 mm skersmens ištraukimo kanalą (nepridedamas). Filtracinei versijai sumontuokite aktyvintos anglies filtrą (parduodamas atskirai). Įsitikinkite, kad elektros maitinimas atitinka vardinę lentelę.

Kaip nustatyti WiFi ir naudoti Elica Connect programą?

Norėdami nustatyti WiFi, paspauskite maždaug 2 sekundes mygtuką P3 (WiFi), kai gartraukis yra išjungtas. Tada sekite Elica Connect programos instrukcijas. Prijungę galite valdyti gartraukį nuotoliniu būdu ir naudoti balso komandas. Norėdami iš naujo nustatyti WiFi, paspauskite P3 6 sekundes.

Kaip išvalyti gartraukio filtrus?

Metalinis riebalų filtras turi būti valomas kartą per mėnesį rankomis su neutraliu plovikliu arba indaplovėje (greitas ciklas, žema temperatūra). Aktyvintos anglies filtras (jei yra) valomas kas du mėnesius 65 °C temperatūroje indaplovėje arba rankomis, po to džiovinamas 10 minučių 100 °C orkaitėje. Pagalvėlę keiskite kas 3 metus.

Ką daryti, jei gartraukis neįsijungia?

Patikrinkite, ar gartraukis prijungtas ir ar elektros maitinimas veikia. Įsitikinkite, kad siurbimo skydelis yra visiškai atidarytas (valdikliai išjungiami, kai jis uždarytas arba juda). Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

Kaip iš naujo nustatyti filtrų prisotinimo indikatorių?

Kai gartraukis išjungtas, ilgai paspauskite vienu metu mygtukus T3 ir T2. Riebalų filtrui (lemputės mirksi kartu) paspauskite T2, kad išjungtumėte, arba T3, kad įjungtumėte. Anglies filtrui (lemputės mirksi pakaitomis) atlikite antrą ilgą paspaudimą T3+T2, tada paspauskite atitinkamą mygtuką. Trečias ilgas paspaudimas išeina iš meniu.

Koks minimalus atstumas tarp gartraukio ir kaitvietės?

Rekomenduojamas atstumas yra ne mažesnis kaip 400 mm (65 cm elektronikos metalinei dėžei nuo dujinės kaitvietės). Laikykitės pakankamo aukščio, kad būtų galima visiškai atidaryti siurbimo skydelį.

Ar galiu naudoti gartraukį be ištraukimo kanalo?

Taip, galite naudoti gartraukį filtraciniame režime (vidinis recirkuliavimas). Tam turite sumontuoti aktyvintos anglies filtrą (nepridedamas). Filtruotas oras grąžinamas į virtuvę per kanalą šone. Nuimkite anglies filtrą ištraukimo versijai.

Kaip pakeisti gartraukio LED lemputes?

Gartraukyje yra integruotas LED apšvietimas. Su gedimu kreipkitės į Elica įgaliotą techninės priežiūros centrą dėl pakeitimo. Nebandykite pakeisti LED patys, nes tam reikia techninių įgūdžių.

Ar gartraukis suderinamas su balso asistentais?

Taip, per Elica Connect programą galite valdyti gartraukį balso komandomis (suderinamumas su Alexa, Google Assistant ir kt.). Programėlėje rasite visą palaikomų asistentų sąrašą.

Ką reiškia mirksinčios L1 lemputės?

Jei L1 lemputės mirksi visos kartu, tai rodo, kad reikia išvalyti riebalų filtrą. Jei jos mirksi pakaitomis (viena po kitos), tai signalas, kad reikia prižiūrėti arba pakeisti aktyvintos anglies filtrą. Signalas pasirodo per pirmąsias 10 sekundžių po įjungimo.

NAUDOJIMO INSTRUKCIJA PRF0161680 ELICA

LT Montavimo ir naudojimosi instrukcija

LV Lietošanas un izmantošanas instrukcija

SR Uputstva za montažu i upotrebu

SL Navodila za montažo in uporabo

HR Uputstva za montažu i za uporabu

TR Montaj ve kullanım talimatları

AR

1x

1x

2x

4x

4x

8x

0 4,5 x 16 mm

2x

12x

M4 x10 mm

1x

1x

10x

0 3,5 x 9,5 mm

M2

1x

2x

M4x15 mm

2x

2x

KIT0121007

227x94 - 0146mm

KIT0120996

0150x500mm

KIT0121000

0150x1000mm

KIT0121003

0158x59mm

KIT0121006 90°

KIT0120991

222x89x1000mm

KIT0121001

227x94x80mm

KIT0121004

90°227× 288× 94mm

KIT0121005

90°227× 94mm

KIT0121008

227x94 - 0153mm

KIT0121010

190x190 - 0147mm

KIT0121009

INT 216X82mm

EXT 290X160mm

KIT0121002

15° - 227×94 mm

KIT0126810

227x94mm

V1

V2

4xØ3,5x9,5mm

B

3

4

③ 2X M4x15a

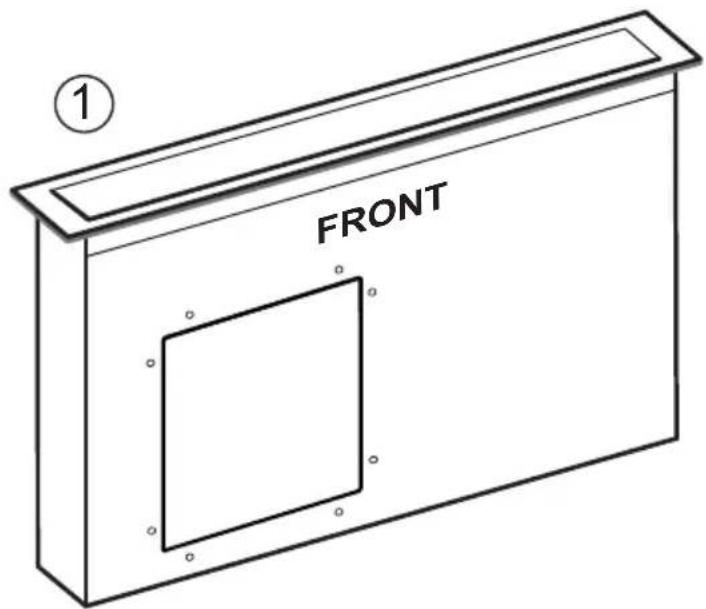

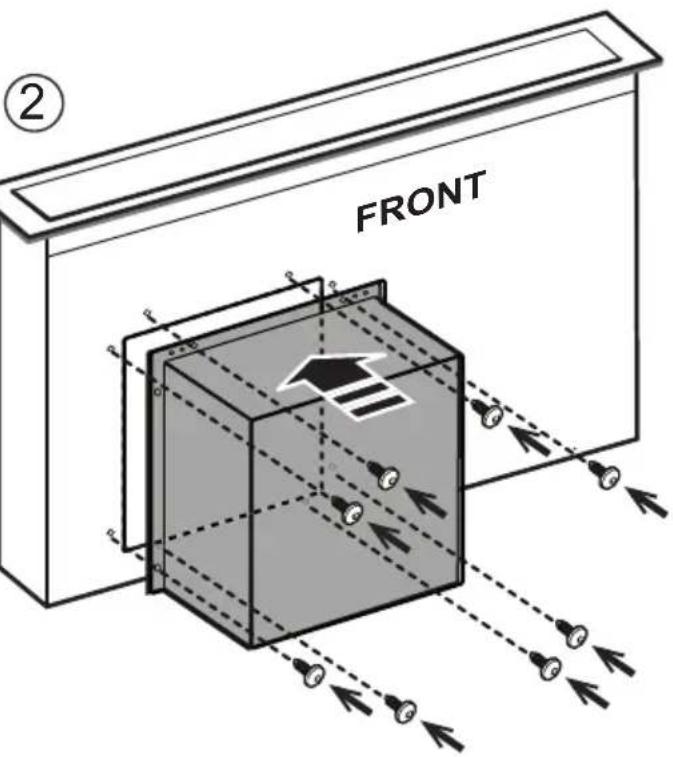

PRIEKIS

8X

M4 x 10

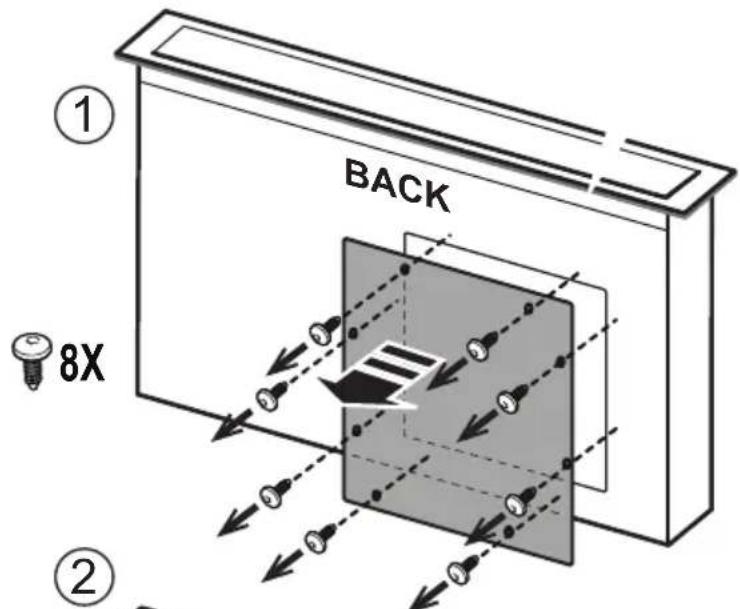

GALAS

8X M4×10

14.1

4X M4X10

14.2

4Xø4,5X16

15

16

17 18

20

LT - Montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose. Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

• Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu.
• Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą.
• Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių.
• Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

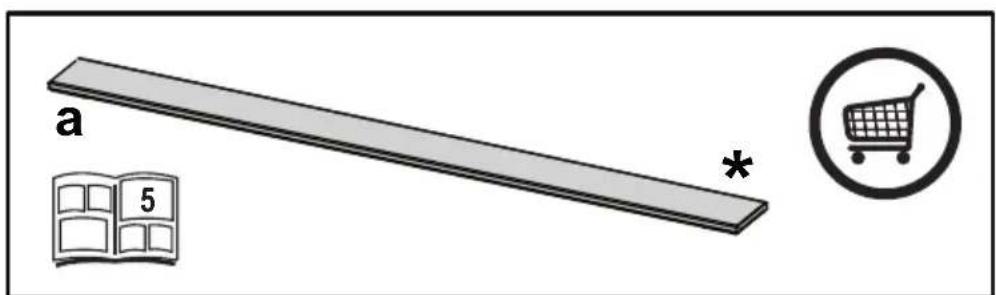

Pastaba: (^*) "simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekama vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitą

medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, dėl to jų būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas. Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• Išsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmams, susidariusiems dėl dujų ar kitų medžiagų degimo, išmetimui.

• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekuomet nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai

nurodyta kitaip.

• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kuris nurodytas Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO! Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotolinio valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

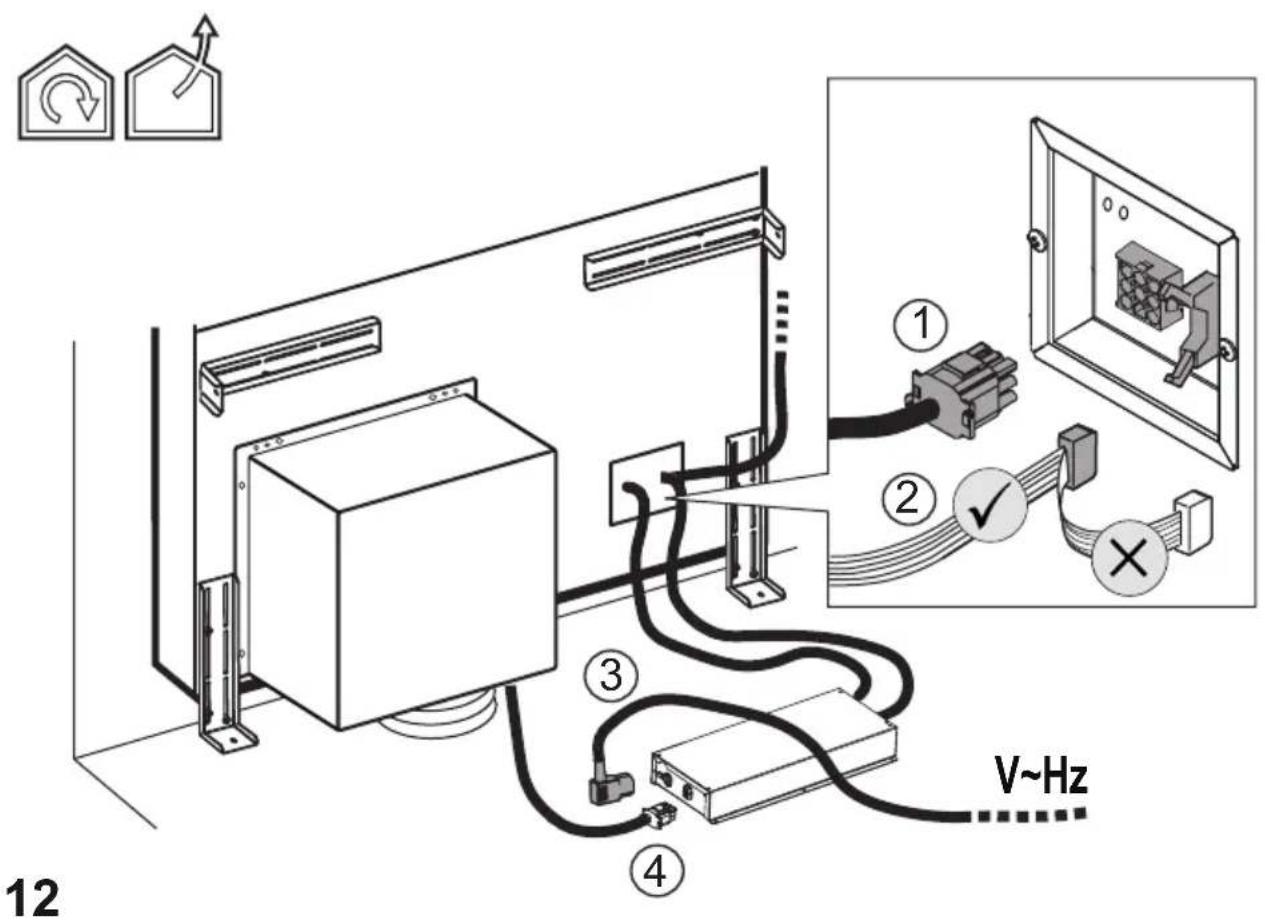

Prijungimas prie elektros tinklo

Gaubtą prie elektros tinklo prijungti privalo kvalifikuotas ir specializuotas techninis personalas.

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Įrengimas

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Pastaba: virtuvinis gartraukis turi būti įrengtas taip, kad visuomet būtų užtikrinta tinkama prieiga prie gartraukio ir jo elektroninių dalių kilus būtinybei atlikti techninės priežiūros darbus. Pastaba: nuotolinį variklį su gartraukiu jungiantis laidas yra 3 m ilgio.

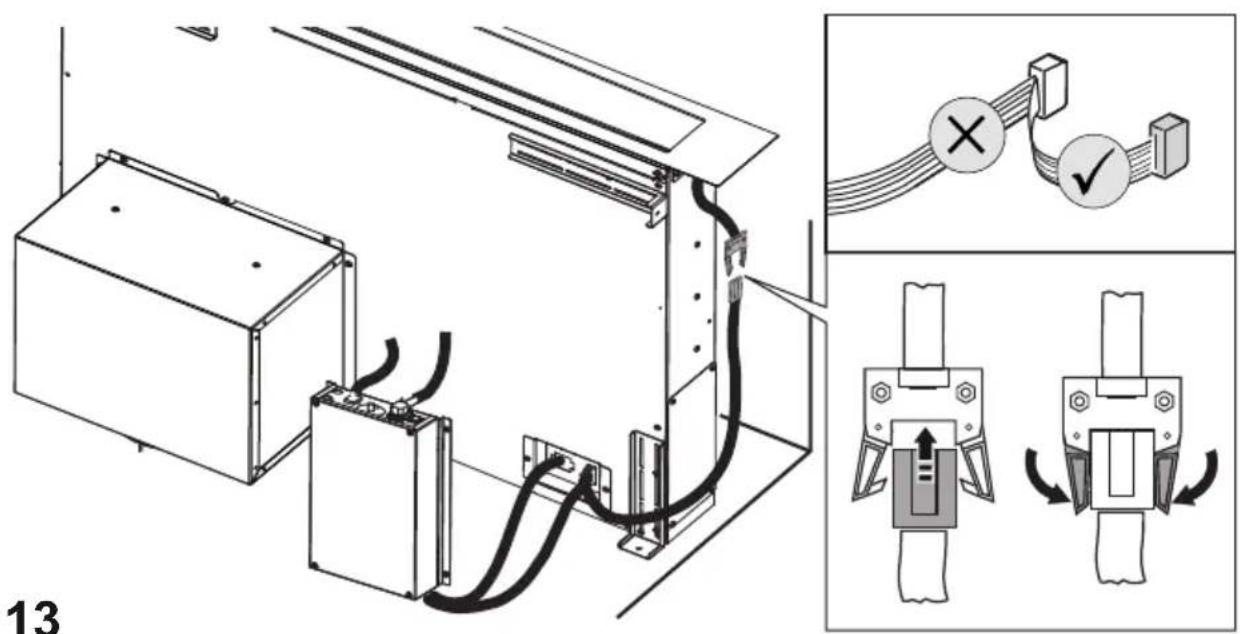

Dėmesio! Nenupjaukite jungiamojo laido tarp gaubto ir variklio, kad neprarastumėte teisės į garantiją.

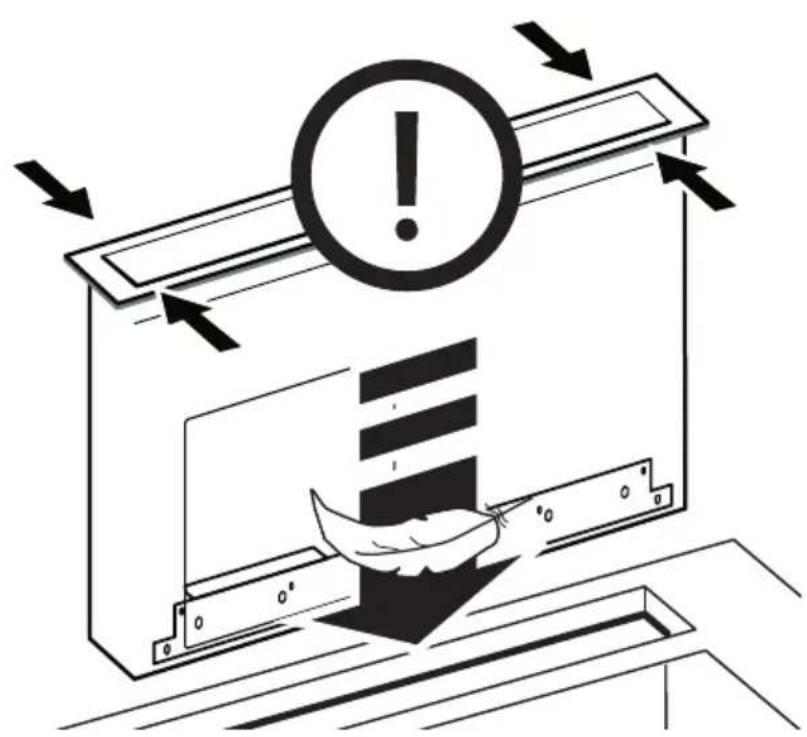

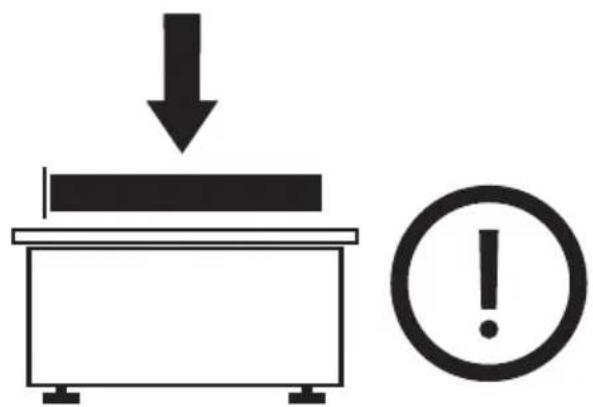

Perkeldami gartraukį, nedėkite rankų nuimamos ištraukiamosios plokštės (dėžės) veikimo srityje.

Gartraukyje yra įrengti saugos jungikliai, kurie padeda išvengti įrenginio įsijungimo, kai nuimama priekinė filtrų plokštelė.

Nuolat siekdami tobulinti savo produkcijos kokybę, mes pasiliekame teisę keisti jų technines, funkcines ir estetines savybes šios produkcijos tobulinimo patirties pagrindu. Norint užtikrinti tinkamą gartraukio modelio su išoriniu varikliu veikimą, būtina naudoti to paties gamintojo ištraukiamąjį bloką (išorinį variklį).

Diegiant prietaisą rekomenduojama išlaikyti mažesnį nei 400 mm atstumą tarp kaitlentės ir ant gaubto esančių detalių. To reikia, kad įtraukimo skydas galėtų be kliūčių pakilti (atsidaryti) ir nusileisti (užsidaryti) ir kad būtų patogu pasiekti ant skydo esančius valdymo mygtukus.

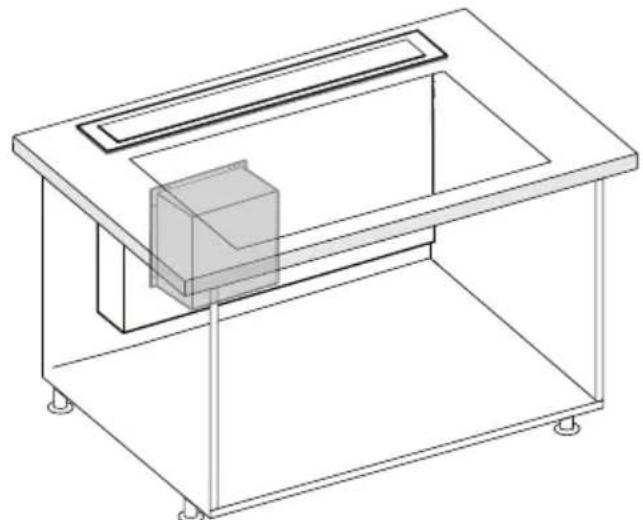

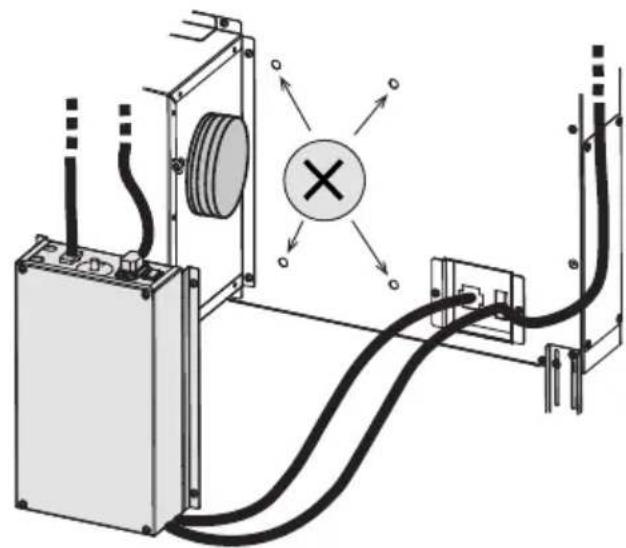

ĮSPĖJIMAS: metalinę dėžutę su elektroninėmis detalėmis padėkite ne mažesniu nei 65 cm atstumu nuo dujinės kaitlentės arba 65 cm atstumu nuo įtraukimo taško.

PATARIMAS: rekomenduojame metalinę dėžutę su elektroninėmis detalėmis sumontuoti bent 10 cm atstumu nuo žemės ir pakankamu atstumu nuo bet kokių šilumos šaltinių (pvz., orkaitės ar kaitlentės).

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC-UK SI 2013 No.3113 dėl elektros ir elektroninės įrangos atliekų (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų.

Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3;

ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, junkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug dūmų ar garų, o forsavimo vaiksena naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą (-us). Kad išlaikytumėte riebalų filtro (-ų) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

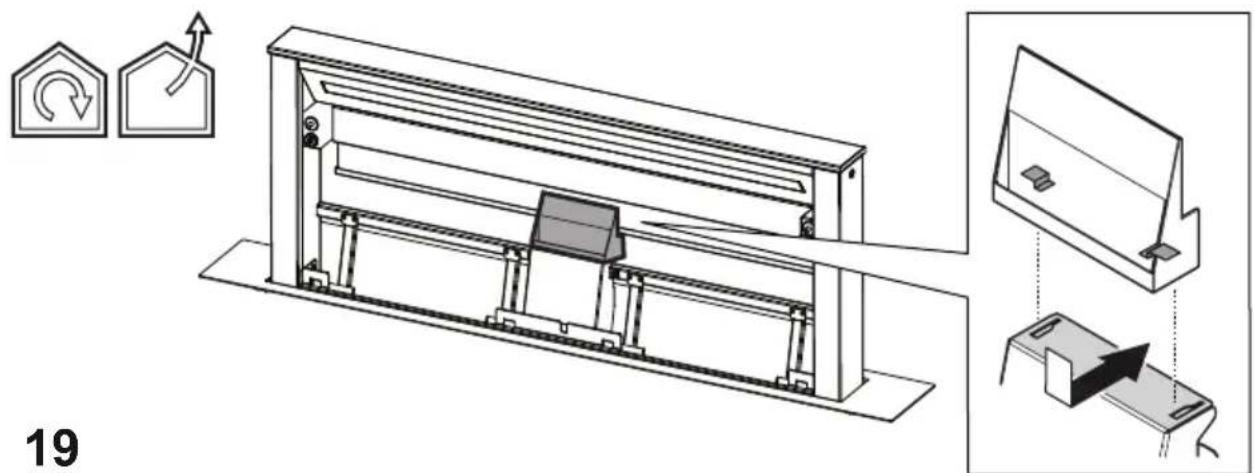

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

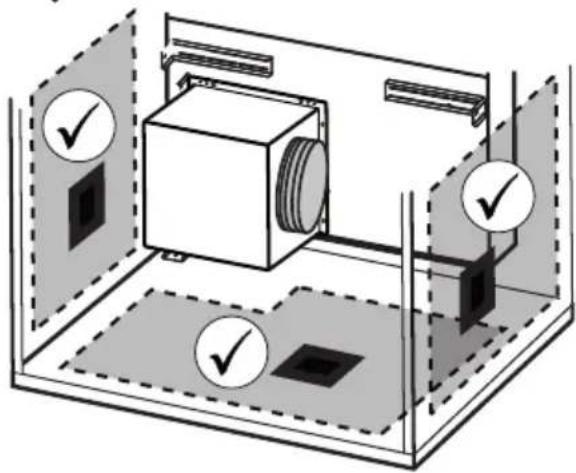

Versija su siurbimo įranga

Garai ištumiami į išorę per iškrovos vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Iškrovimo vamzdis nepridedamas, jį reikia pirkti atskirai. Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gartraukyje yra anglies filtrų, juos reikia išimti.

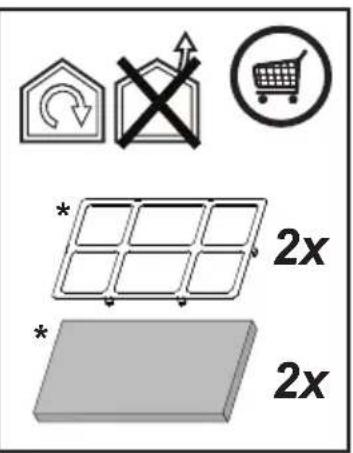

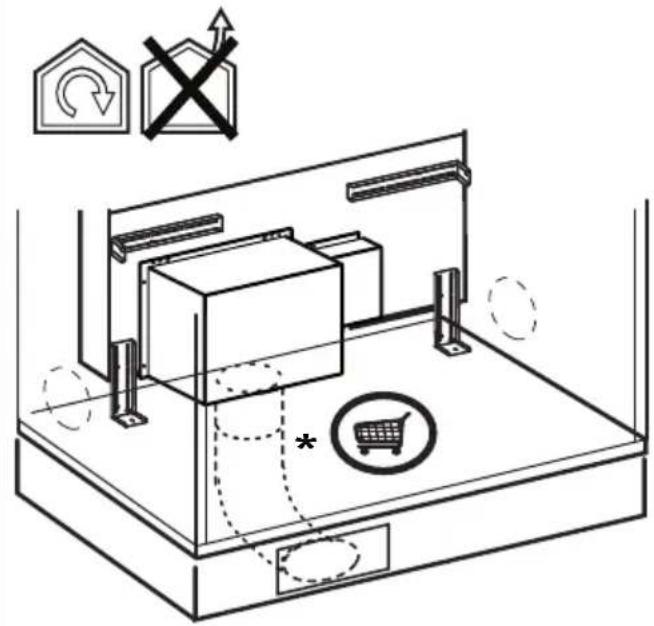

Versija su filtru

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi plokštę.

Pastaba: cirkuliuojantis oras, praėjęs pro anglies filtrus, patenka atgal į virtuvę vamzdžiu, kuriuo oras nukreipiamas į vieną spintelės šoną.

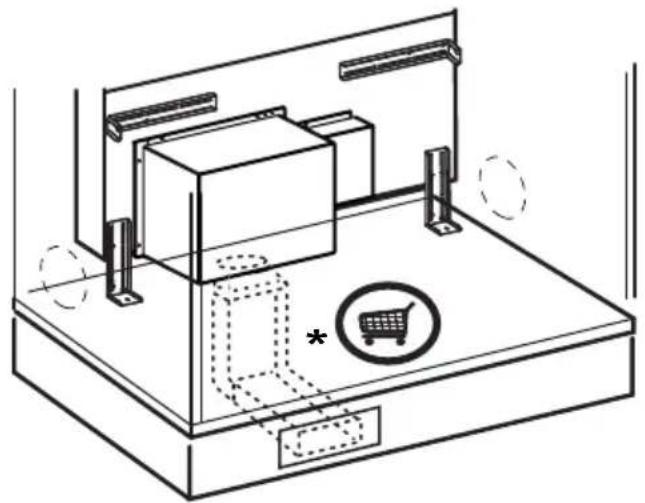

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (nėra komplekte).

Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

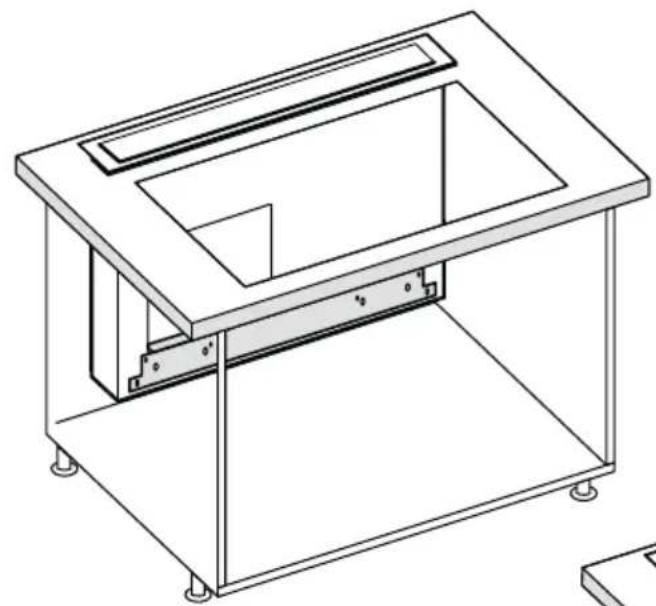

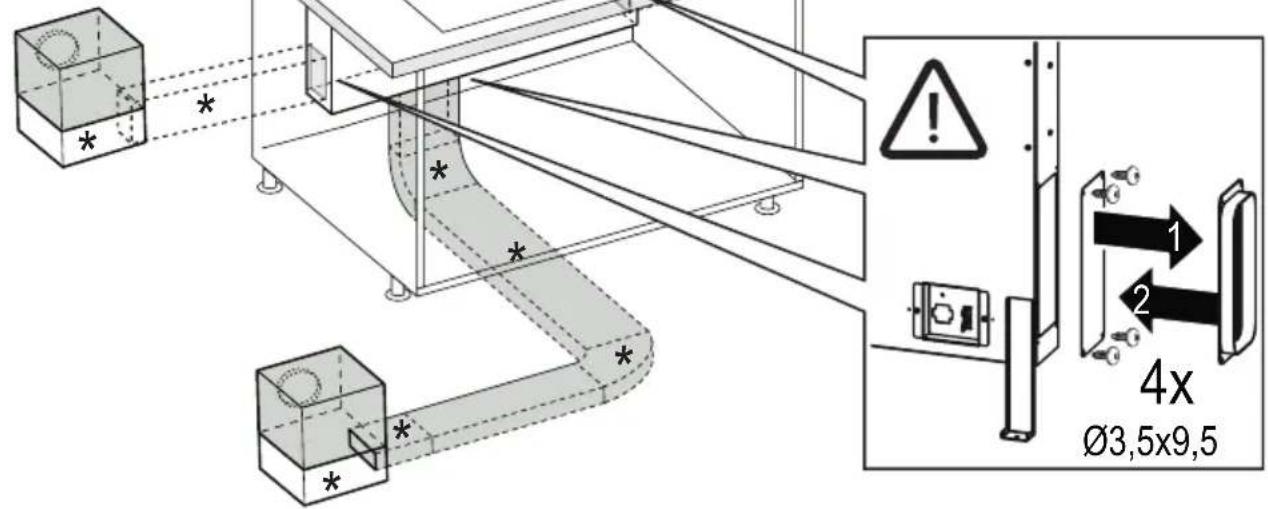

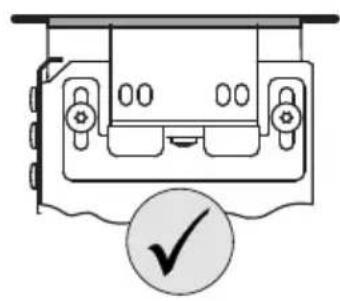

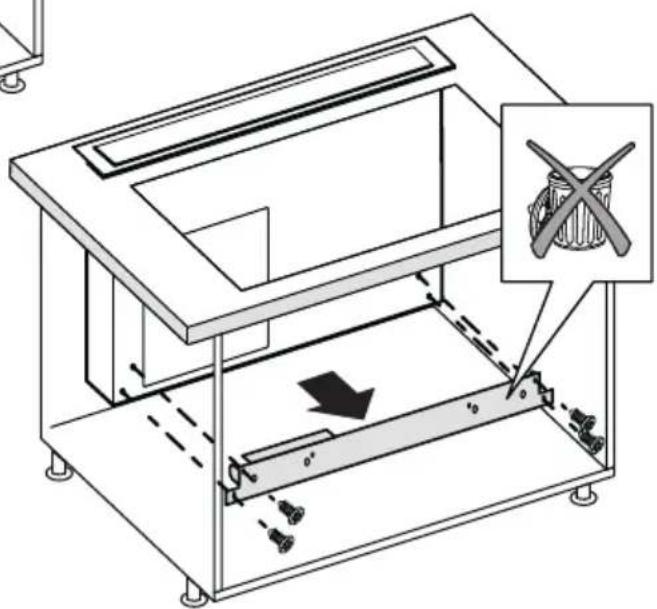

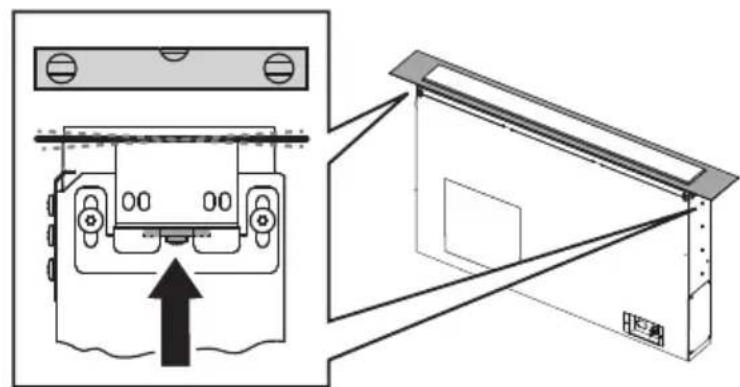

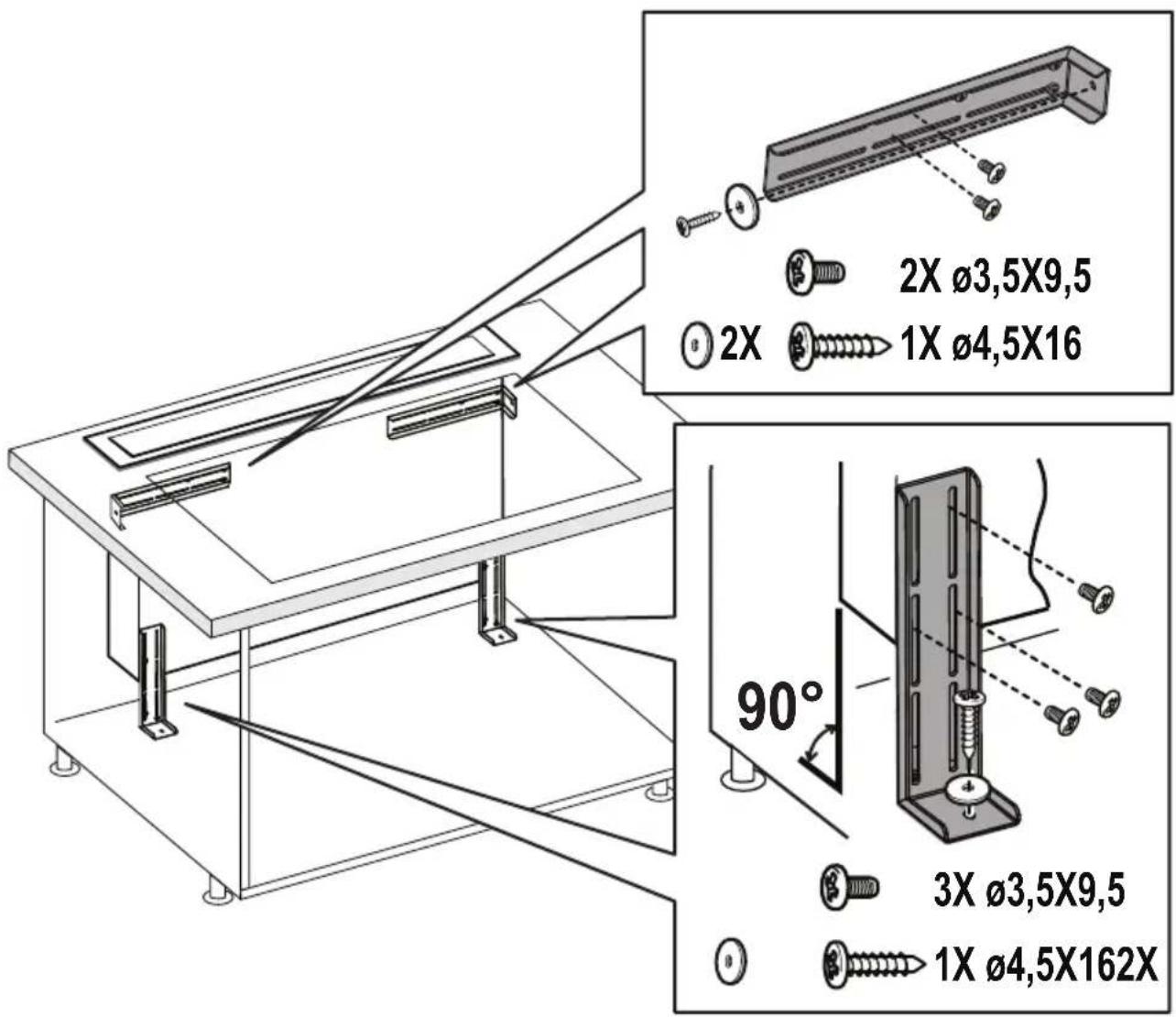

Montavimas

Prieš pradėdami įrenginio diegimą, įsitikinkite, kad visi jo komponentai nėra pažeisti ar sugadinti. Priešingu atveju susisiekite su savo platintoju ir nepradėkite įrengimo darbų. Be to, atidžiai perskaitykite visus toliau pateiktus nurodymus.

• Naudokite oro išmetimo vamzdį, kurio ilgis neturi viršyti 5 metrų.
• Rekomenduojama riboti jungiamojo vamzdžio linkių skaičių, nes kiekvienas linkis mažina ištraukimo efektyvumą, skaičiuojama 1 ilginiam metrui (pvz., jeigu yra du 90° linkiai, vamzdžio ilgis neturi viršyti 3 metrų). Venkite staigiai keisti vamzdžio kryptį.

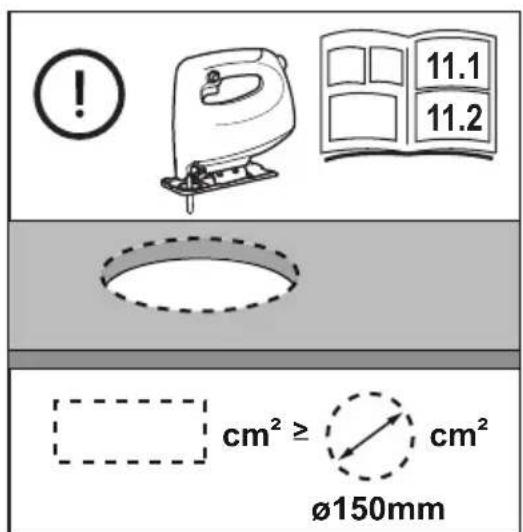

• Naudokite 150 mm skersmens vamzdį, šis skersmuo turi būti vienodas per visą vamzdžio ilgį.
• Naudokite vamzdį iš norminiuose aktuose numatytų medžiagų.
• Gamintojas neprisiima atsakomybės už netinkamą gaminio veikimą arba jo keliamą triukšmą ir neteikia jokios garantijos, jeigu įrengdamas gaminį klientas nevykdė instrukcijose pateiktų reikalavimų. Prieš gręžiant angą, būtina įsitikinti, kad spintelės vidinėje dalyje, gartraukio tvirtinimo lygyje, nėra jokių spintelės elementų ar kitų ypatumų, dėl kurių būtų neįmanoma tinkamai įrengti gaminio. Taip pat įsitikinkite, kad gartraukio ir kaitlentės matmenys atitinka spintelės dydį ir juos galima tinkamai įrengti. Prieš užverždami varžtus spintelėje, įsitikinkite, kad gaminys įrengtas griežtai statmenai darbiniam paviršiui.

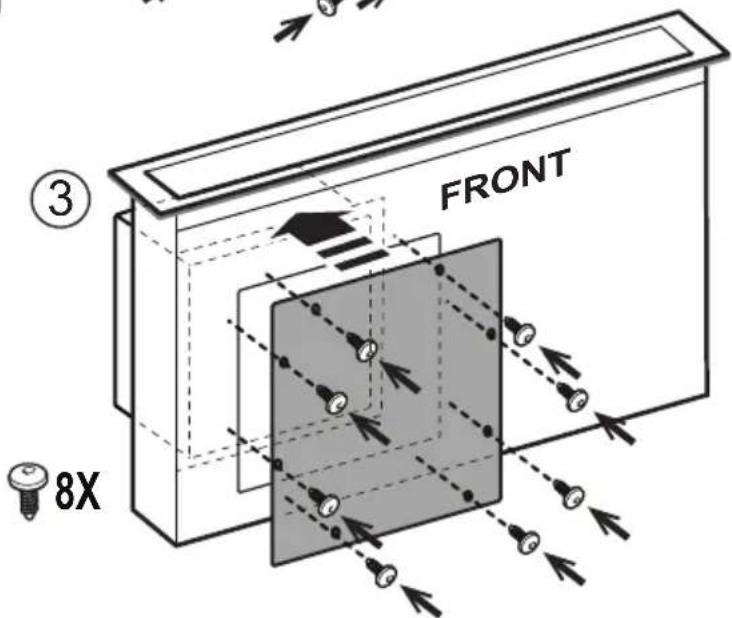

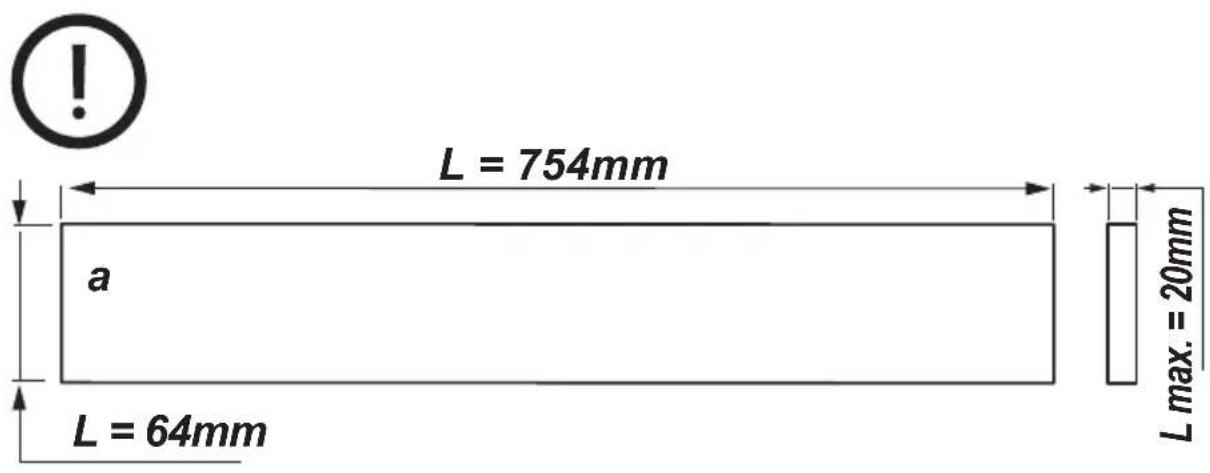

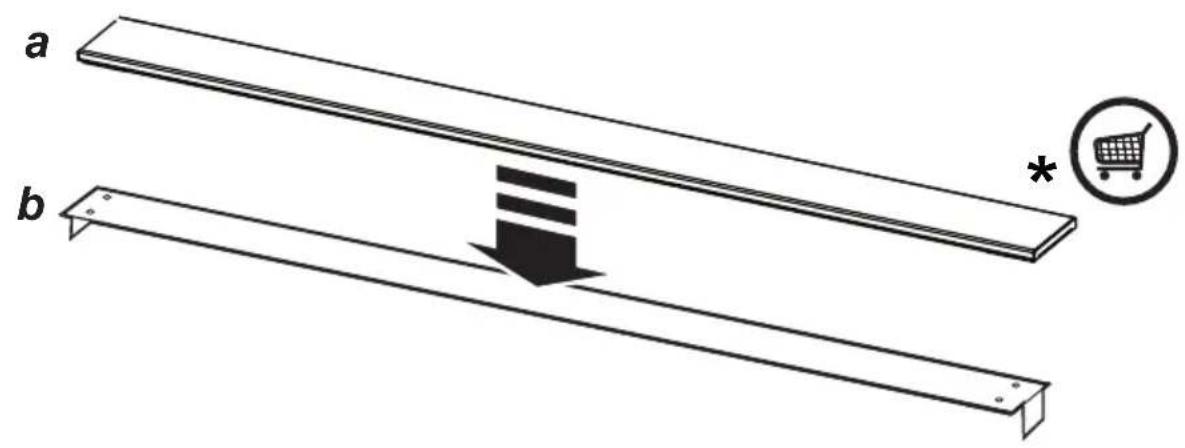

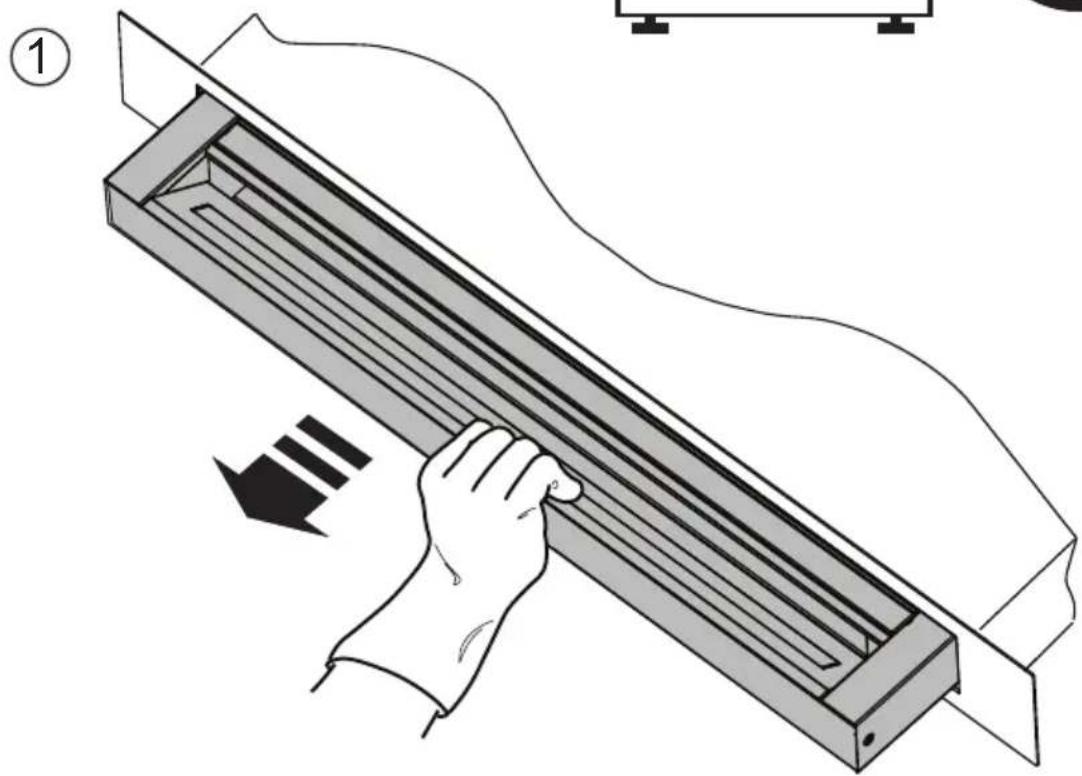

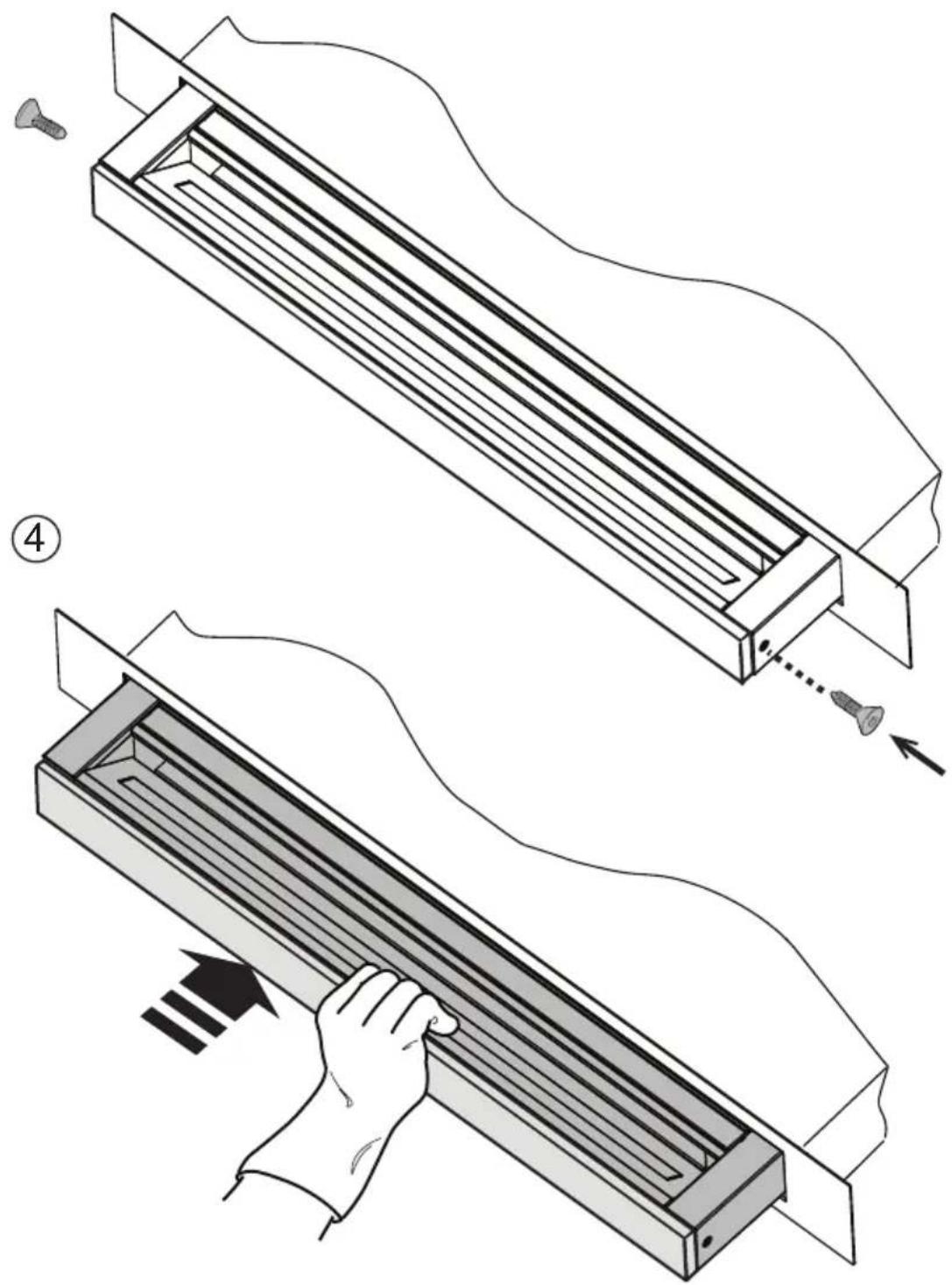

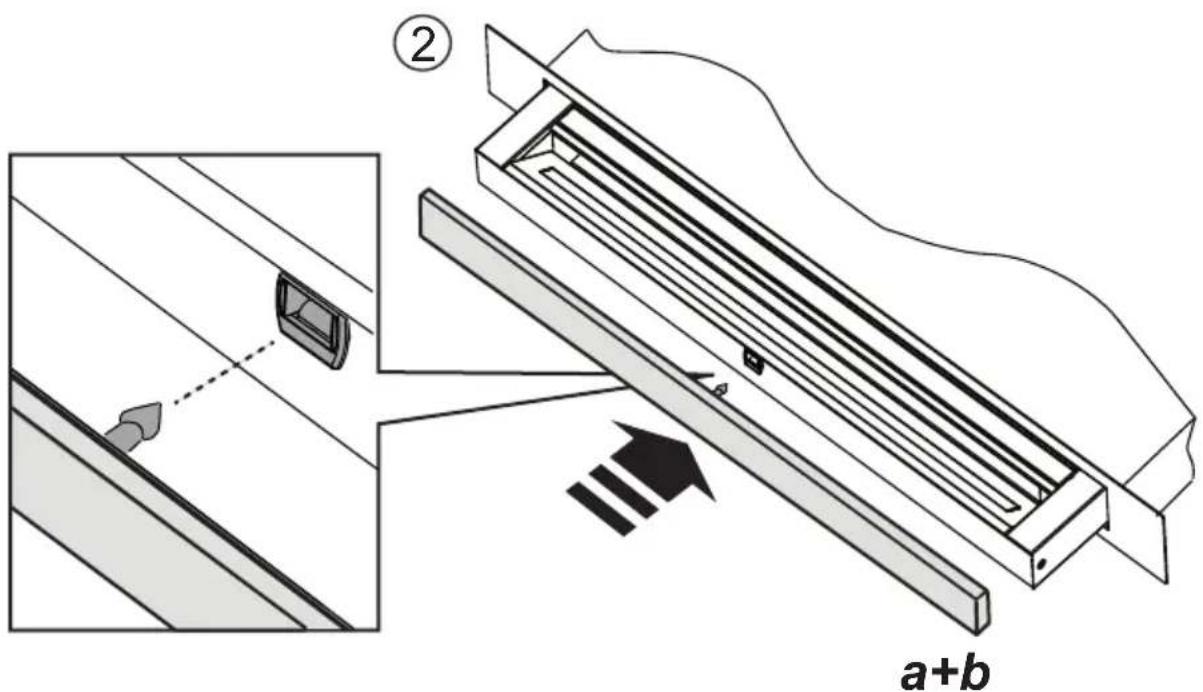

Skydelio montavimas

(tik modeliuose, kuriuose skydelis nėra tiekiamas gartraukyje)

DĖMESIO!

Montavimo darbus privalo atlikti tik kvalifikuoti montuotojai. MONTUOTOJUI: už gartraukio montavimą, įskaitant bet kokio prie produkto pridėto montavimo rinkinio atitikties patikrą, yra atsakingas tik montuotojas. Toliau pateikiami kai kurie nurodymai naudotojui (tai tik pavyzdys ir sąrašas nėra galutinis):

• naudokite ugniai atsparų SKYDELĮ (atitinkantį IEC/EN 60335-2-31 30 str.), tinkamą veikimo metu pasiekiamoms temperatūros (bent 80°C) ir drėgmės (bent 93%) darbinėms sąlygoms;
• bendras naudojamo SKYDELIO svoris ne didesnis nei 1,5 kg;
• pritvirtinkite SKYDELĮ prie gartraukio tvirtinimo vietose. Žiūrėkite iliustracijas, skirtas ne gartraukyje tiekiamo skydelio montavimui.
• SKYDELIUI tvirtinti naudokite tinkamas mechanines dalis (nepridėtas montavimo rinkinyje). „Elica“ neprisiima jokios atsakomybės už žalą asmenims arba daiktams, padarytą dėl netinkamo gipso kartono ir (arba) produkto montavimo.

Elica Connect

Gartraukis turi Wi-Fi funkciją, skirtą nuotoliniu būdu prisijungti prie programėlės „Elica Connect“. Minimalūs sistemos reikalavimai:

2,4 GHz Wi-Fi b/g/n belaidis maršrutizatorius - Android™ arba „iOS“ išmanusis telefonas. Parduotuvėse patikrinkite programėlės suderinamumą su savo išmaniojo telefono operacinės sistemos versija.

Pastaba: gamintoja „ELICA“ patvirtina, kad šis elektrinio buitinio prietaiso modelis su radijo ryšio Wi-Fi prietaisu atitinka direktyvą 2014/53/ES.

Radijo ryšio prietaisas veikia ISM 2,4 GHz dažnio juostoje, didžiausia perduodamo radijo dažnio galia neviršija 20 dBm (efektyviosios spinduliuotės galios).

Įspėjimai

Duomenų apsauga. Prijungto prietaiso aptinkami duomenys renkami, kad būtų galima naudotis visomis prijungto elektrinio buitinio prietaiso paslaugomis. Papildomos informacijos apie surinktų duomenų apdorojimo būdus ir apie privatumo informacinį pranešimą pateikiama interneto svetainėje www.elica.com. Veikimas skirtingose šalyse. „Elica Connect“ paslauga veikia tik tam tikrose šalyse. Papildomos informacijos rasite apsilankę specialiai tam skirtoje svetainės www.elica.com dalyje. - Būsimi pakeitimai. „Elica“ pasilieka teisę atlikti visus pakeitimus, kurie jos nuožiūra bus reikalingi norint pagerinti „Elica Connect“ paslaugą. Atitinkamai, šioje instrukcijoje pateikti aprašymai nėra įpareigojantys ir yra tik pavyzdinio pobūdžio.

Veikimas

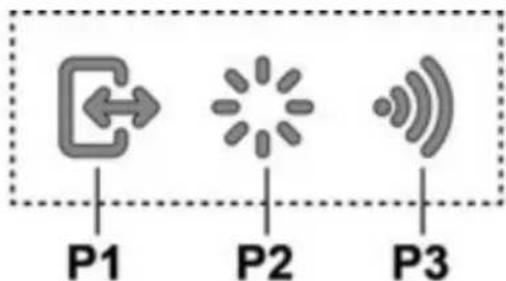

Valdiklių ekranas A

P1. Siurbimo skydelio atidarymo / uždarymo klavišas. P2. Lemputės ĮJ./IŠJ. klavišas P3. Wi-Fi ryšio klavišas

P1. Oro ištraukimo skydelio atidarymo / uždarymo klavišas

Jei skydelis yra UŽDARYTAS, nuspaudus klavišą P1, gartraukis įsijungs ir pakels siurbimo skydelį.

Šiuo veiksmu taip pat įsijungs valdiklių ekranas B, valdantis variklį ir apšvietimą.

Jei skydelis yra ATIDARYTAS, nuspaudus klavišą P1, gartraukis išsijungs ir todėl užsidarys siurbimo skydelis. Šiuo veiksmu iš karto sustabdomos visos aktyvios variklio ir apšvietimo funkcijos.

Pastaba: kai skydelis uždarytas arba juda, valdiklių ekranas B liks išjungtas. Kai skydelis bus visiškai atidarytas, bus galima naudoti ekraną B.

P2. Lemputės ĮJ./IŠJ. klavišas

Jei skydelis yra UŽDARYTAS, nuspaudus klavišą P2, gartraukis įsijungs, siurbimo skydelis pakils ir lemputės pradės degti tik staliui visiškai atsidarius.

Jei skydelis ATIDARYTAS, bus galima valdyti tik gartraukio lempučių įjungimą ir išjungimą.

Pastaba: lemputės klavišas P2 valdo tik lemputės pritemdymą ir nevaldo gartraukio išjungimo.

P3. „Wi-Fi“ klavišas

• „Wi-Fi“ konfigūravimas: jei „Wi-Fi“ funkcija nėra konfigūruota, spauskite maždaug 2 sekundes, kad jungtumėte į „Wi-Fi“ konfigūravimo režimą ir vadovaukitės programėlėje pateiktomis instrukcijomis, kad užbaigtumėte procedūrą. Konfigūravimo procedūros metu klavišas užsidega nurodydamas ryšio būseną (žr. „Wi-Fi būsenos lentelę“). Norėdami nutraukti „Wi-Fi“ konfigūravimo procedūrą, spauskite maždaug 2 sekundes, kol klavišo lemputė pradės greitai mirksėti. Jei konfigūravę „Wi-Fi“ funkciją norite ją pakeisti, spauskite maždaug 6 sekundes, kad „Wi-Fi“ parametrus nustatytumėte iš naujo (klavišas išsijungia) ir pakartokite konfigūravimo procedūrą.
• „Wi-Fi“ suaktyvinimas / išjungimas: konfigūravus, galima išjungti / suaktyvinti „Wi-Fi“ funkciją. Spauskite maždaug 2 sekundes, kad išjungtumėte / suaktyvintumėte „Wi-Fi“ funkciją. Išjungus funkciją, „Wi-Fi“ parametrai neprarandami.

„Wi-Fi“ būsenos lentelė

Wi-Fi klavišas	Irenginio ryšio būsena
Lemputé nedega	Wi-Fi nekonfigūruotas arba išjungtas
Lemputé dega	Wi-Fi prijungtas
Lemputé greitai mirksi	Bandoma prisijungti prie Wi-Fi maršrutizatoriaus
Lemputé létai mirksi	Bandoma prisijungti prie „Elica" debesies
Lemputé dega ir lemputé trumpai mirksi	Gaunama nuotoliné komanda (pvz., variklio arba lemputès ijungimas)

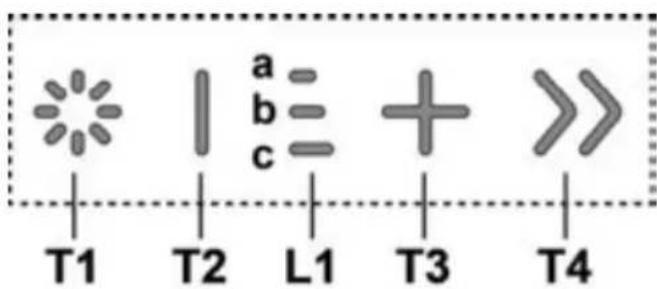

Valdiklių ekranas B

T1. Lemputės ĮJ./IŠJ. klavišas

T2. Siurbimo greičio sumažinimo / variklio išjungimo klavišas

L1. Aktyvaus greičio signalinis šviesos diodas

T3. Variklio įjungimo / siurbimo greičio padidinimo klavišas

T4. Funkcijos „BOOST“ - intensyvaus greičio klavišas

T1: Lemputės ĮJ./IŠJ. klavišas

norint įjungti ir išjungti lemputę.

Ilgai spaudžiant klavišą T1, galima padidinti / sumažinti lemputės intensyvumą.

T2: Greičio sumažinimo / variklio išjungimo klavišas

Paspauskite, kad sumažintumėte siurbimo galią iki tol, kol gartraukis visiškai išsijungs.

Paspauskite ir laikykite nuspaustą, kad tiesiogiai išjungtumėte gartraukį.

L1: Aktyvaus greičio signalo šviesos diodas

Centriniai šviesos diodai užsidega atsižvelgiant į aktyvų / naudojamą siurbimo greitį:

Esant 1-am greičiui įsijungs šviesos diodas a; esant 2-am greičiui įsijungs šviesos diodai a+b; esant 3-iam greičiui įsijungs šviesos diodai a+b+c.

T3: Greičio padidinimo mygtukas

Paspauskite, kad įjungtumėte gartraukį; paspauskite, kad padidintumėte siurbimo galią.

T4: Funkcijos „BOOST“ - intensyvaus greičio klavišas. Paspauskite T4, kad suaktyvintumėte intensyvaus siurbimo greitį „BOOST 1“, kurio laikas nustatytas 30 minučių. Ilgesnis laiko nustatymas naudotojui, norint užtikrinti naudingą laiką kepimams, kurių metu sugeneruojama daug dūmų.

Pastaba: praėjus 30 minučių, gartraukis vėl pradeda veikti anksčiau nustatytu siurbimo greičiu ***

Kai variklis įjungtas veikti režimu „BOOST 1“, dar kartą paspauskite T4, kad suaktyvintumėte intensyvaus siurbimo greitį „BOOST 2“, kurio laikas nustatytas 7 minutėms.

Pastaba: praėjus 7 minutėms, gartraukis vėl pradeda veikti anksčiau nustatytu siurbimo greičiu ***

Pastaba: dar kartą paspaudus T4 per šį 7 minučių laikotarpį, grįžtama prie anksčiau nustatyto siurbimo greičio ***

Kai funkcijos „BOOST 1“ ir „BOOST 2“ suaktyvintos, paspaudus:

T2 grįžtama prie anksčiau nustatyto siurbimo greičio ***

T3 grįžtama prie 3-io siurbimo greičio

*** ankstesnius siurbimo greičius galima pamatyti naudojant signalinį šviesos diodą L1

Didžiausias intensyvus greitis nustatomas tiesiogiai tuomet, kai gartraukis išjungtas, pasibaigus nustatytam laikui, variklis išsijungia.

Naudojant funkcijas "BOOST", simbolis T4 mirksi ("BOOST 1": balta lemputė, "BOOST 2": mėlyna lemputė)

Reguliariais intervalais gartraukis praneša, kad reikia atlikti filtrų priežiūrą.

ŠVIESOS DIODAI L1 (a-b-c) dega, lemputės mirksi (visos įspėjamosios lemputės mirksi vienu metu).

ŠVIESOS DIODAI L1 (a-b-c) dega pakaitomis (įspėjamosios lemputės įsijungia viena po kitos): atlikite aktyviosios anglies filtro techninę priežiūrą

Pastaba: filtrų prisotinimo signalas matomas per pirmas 10 sekundžių nuo gartraukio įjungimo ir per tą laiką reikia iš naujo nustatyti prisotinimo rodiklius.

Filtrų prisotinimo rodiklių nustatymas iš naujo:

ilgas klavišo T3 spaudimas

Šviesos diodai L1 (a-b-c) įsijungia ir išsijungia (priklauso nuo iš naujo nustatomo filtro tipo, įspėjamosios lemputės mirksi kartu arba įsijungia viena po kitos); bus įjungtas garsinis signalas, patvirtinantis, kad buvo tinkamai nustatyta iš naujo.

Filtrų prisotinimo rodiklio suaktyvinimas

Pastaba: ši operacija atliekama tada, kai gartraukis išjungtas.

• Tepalų filtras

Šis rodiklis paprastai yra suaktyvintas

1-as ilgas klavišų T3 ir T2 spaudimas

Jei rodiklis aktyvus, įsijungia klavišas T3. Paspauskite klavišą T2, kad jį išjungtumėte. Jei rodiklis išjungtas, įsijungia klavišas T2. Paspauskite klavišą T3, kad jį suaktyvintumėte.

- Aktyviosios anglies filtras

Šis rodiklis paprastai yra išjungtas.

2-as ilgas klavišų T3 ir T2 spaudimas

Jei rodiklis yra aktyvus, įsijungia klavišas T3. Paspauskite klavišą T2, kad jį išjungtumėte. Jei rodiklis išjungtas, įsijungia klavišas T2. Paspauskite klavišą T3, kad jį suaktyvintumėte.

Pastaba: 3-ias ilgas klavišų T3 ir T2 spaudimas išjungiamas nustatymų meniu.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

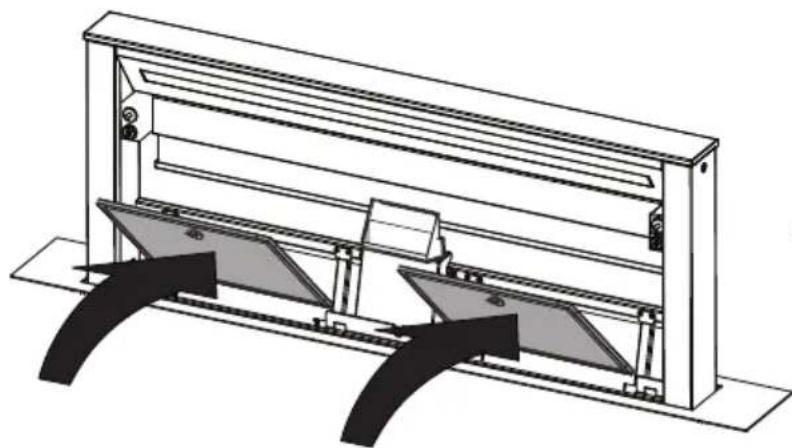

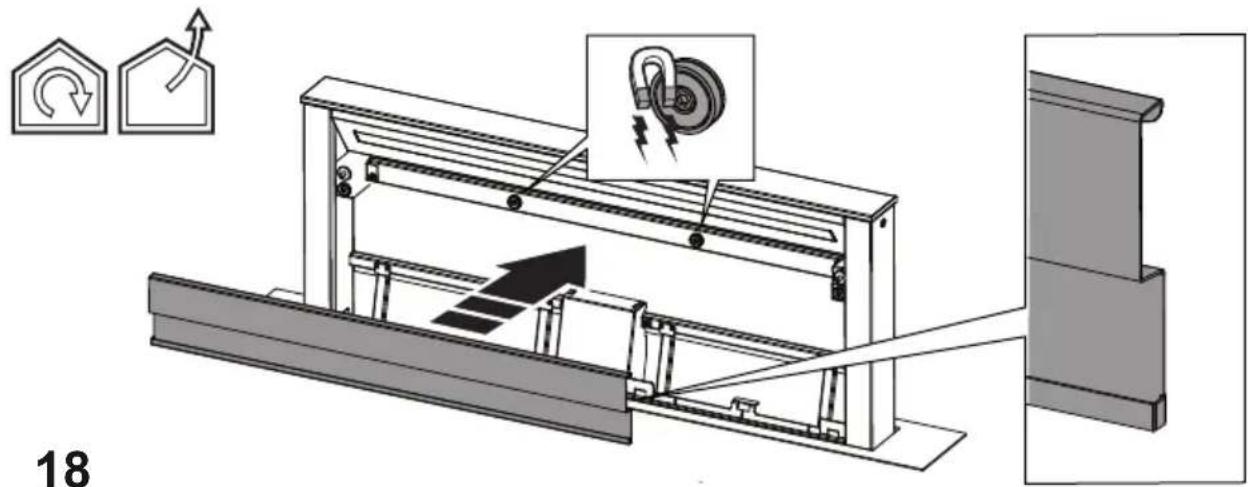

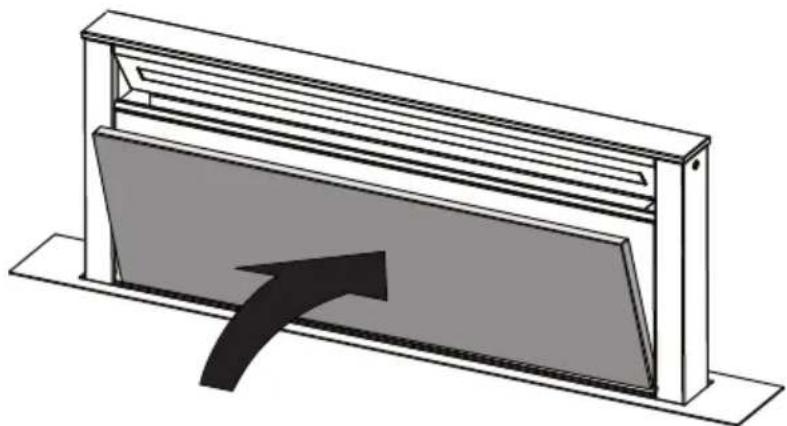

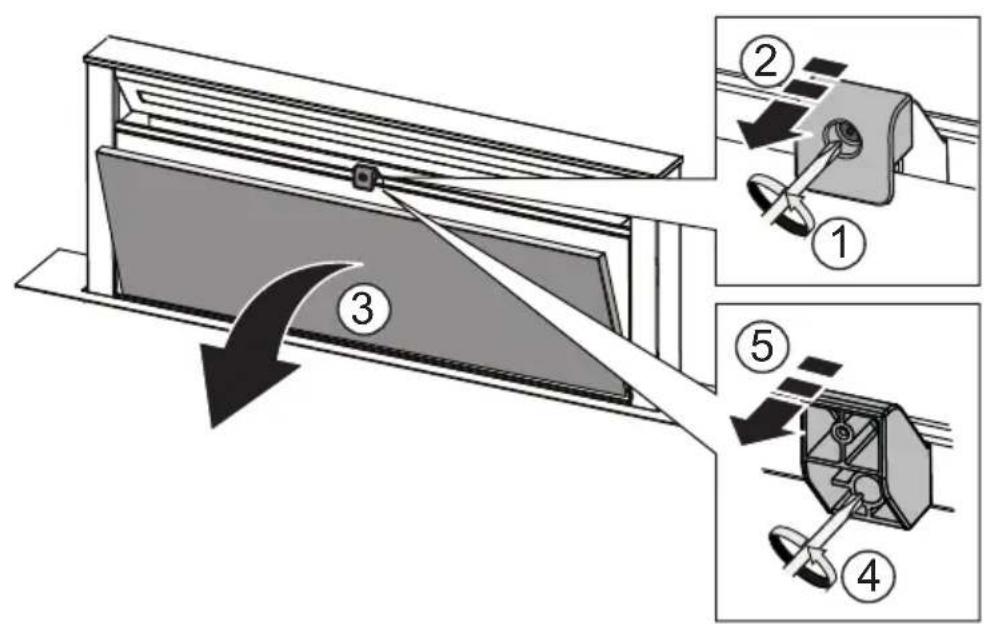

Filtrą valykite kartą per mėnesį (ar kai filtro perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę). Valykite švelniais valikliais rankiniu būdu ar indaplovėje, esant atitinkamai temperatūrai ir trumpuoju ciklu. Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis gali prarasti spalvą, bet jo filtravimo savybės išliks nepakitusios. Riebalu ir anglies filtrų dėjimas ir išėmimas atliekamas atidarius gartraukio ištraukiamą plokštę. Ištraukite priekinę plokštelę, vienu metu patraukdami priekinę dalį kiekvieno šono. Plokštelė atsidaro į priekį, tokiu būdu užtikrinama prieiga prie riebalų filtro.

18-21 pav.

Anglies filtras (tik filtravimo režimu)

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Plaunamas aktyviosios anglies filtras

Anglies filtrą plaukite kas du mėnesius (ar kai filtro perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę) karštu vandeniu su atitinkamais plovikliais arba indaplovėje 65°C temperatūroje (plaunant indaplovėje, nustatykite pilną plovimo ciklą, plaukite atskirai nuo kitų indų). Pašalinkite vandens perteklių nepažeisdami filtro, po to 10 minučių įdėkite jį į 100°C įkaitintą orkaitę, kad visai išdžiūtų. Keiskite kempinėlę kas 3 metus arba kiekvieną kartą pažeidus audinį.

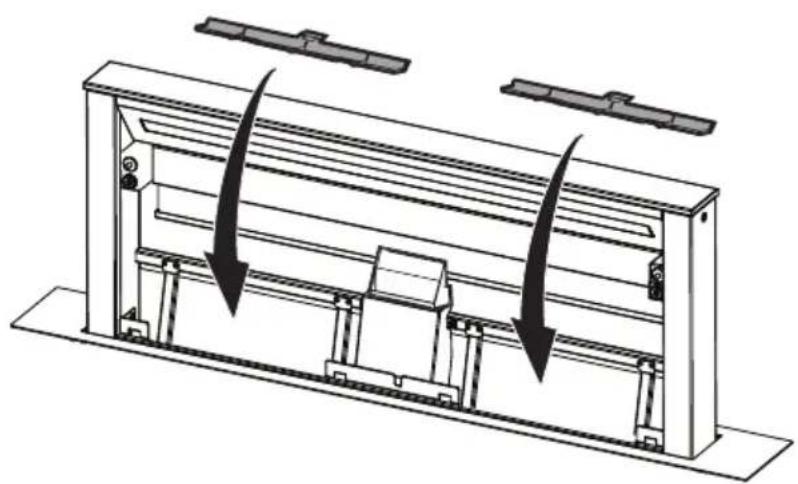

Pašalinus riebalų filtrus, galima įdėti anglių filtrus (netiekiami komplekte).

Lemputių keitimas

Gartraukyje įrengta diodų technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Dėl lempučių pakeitimo susisiekite su atsarginių dalių autorizuotu centru.

Aktyviosios anglies filtras yra mazgamas
